Противопожарные стекла: Противопожарное стекло с гелевым заполнением используется в противопожарных перегородках NAYADA-Fireproof Многослойное противопожарное стекло NAYADA

типы, испытание, применение, плюсы и минусы

С давних пор слова стекло/стеклянный ассоциируется с чем-то хрупким, легко бьющимся от удара или падения. Предостерегающие надписи о необходимости осторожного, бережного отношения на трафаретах/наклейках сопровождают груз готовой продукции, предметов обихода из этого прозрачного, твердого материала.

Довольно долго это в полной мере относилось и к листовой форме, используемой прежде всего при производстве окон, остеклении дверей, фрамуг/форточек, а также ограждений, перегородок внутри помещений. Правда, в последнем случае использовались листы большей толщины, что делало их более прочными, но все же разбивающимися при сильном механическом воздействии.

Новые требования к этому материалу – от стойкости к удару/проникновению до способности выдерживать попадание пули появились в прошлом столетии, когда строительный бум, воплощение в реальность задумок архитекторов, дизайнеров по возведению высотных зданий, остекленных снаружи по всей площади от фундамента до кровли; устройству атриумов, внутренних перегородок в административных, офисных зданиях, торгово-выставочных, музейных комплексах, поставили перед учеными химиками, стеклодувами задачу изменить саму природу, физическую сущность этого прозрачного материала, которая была решена.

С точки зрения обеспечения пожарной безопасности, виды специального огнестойкого материала, применяемого для остекления противопожарных окон, вставок в противопожарных воротах, дверях, редко в конструкциях зенитных фонарей, противопожарных люков, кардинально отличаются от обычного; хотя и те стеклопакеты, что идут для изготовления широко распространенных пластиковых окон легко разбить уже не получиться.

В чрезвычайных ситуациях возникновения очага открытого огня, распространения пламени, нарастании теплового воздействия в пределах пожарного отсека, секции, огнестойкие стекла, используемые в заполнении строительных проемов, эффективно сдерживают эти опасные факторы для людей, находящихся в смежных помещениях; выдерживая все нагрузки с пределом стойкости, присущим противопожарным преградам из камня, кирпича, железобетонных конструкций.

Виды (типы) огнестойких стекол

По широко распространенному мнению о конструкции противопожарных огнестойких (огнеупорных, жаропрочных) стекол, принято считать, что это обязательно наличие многослойного пакета листов стекла с пленкой из термостойкого материала между ними. Это не так, на самом деле, существует разная конструкция стекол, что определяет и производство разных видов/типов такой продукции:

• Закаленное монолитное натрий/кальций/боросиликатное стекло, в прямом смысле этого выражения уже прошедшее в заводских условиях испытание огнем.
• Армированное противопожарное стекло с металлической сеткой внутри листового материала, прочно удерживающей всю конструкцию внутри рамы длительное время.
• Многослойный пакет из закаленного стекла с заполнением между листами огнезащитными лаками, аналогичными по свойствам материалам, используемым при пассивной огнезащите строительных конструкций, вспучивающимся, коксующими/обугливающимся под тепловым воздействием высокой температуры пожара. Становясь непрозрачным, эти чередующиеся слои один за другим препятствуют распространению открытого огня, вплоть до потери целостности последнего такого сэндвича, что происходит нескоро, укладываясь в нормативные сроки по огнестойкости.
• Многослойное закаленное стекло с пространством между листами, заполненным прозрачным полимерным многокомпонентным гелем на водной основе, вспенивающемся/вскипающим, поглощая тепло от воздействия высокой температуры/открытого огня, а затем кристаллизующимся/спекающимся в огнеупорную теплоизоляционную массу.
• Монолитная стеклокерамика. Это наиболее редкий и дорогой вид огнестойких стекол из материала с практически нулевым показателем термического расширения, что обеспечивает ему целостность при интенсивном тепловом воздействии. Это не удивительно, ведь процесс производства изделий из стеклокерамики, в т.ч. листовых, происходит при температурах выше, чем во время пожара в помещениях.

Не следует забывать, что противопожарное огнестойкое стекло, кроме конструктивных особенностей/различий, подразделяется на виды по способности не разрушаться (Е), не нагреваться до предельных значений на необогреваемой поверхности (I), не передавать тепловое воздействие в смежное помещение (W):

• Огнестойкое стекло EIW 60 по всем трем параметрам способно в течение одного часа выдерживать воздействие открытого пламени, интенсивного теплового потока от очага пожара, находящегося в защищаемом помещении.
• Противопожарные стекла EI 60 обеспечат только первые две характеристики, кроме того, что воздух за ними в смежных помещениях сможет прогреться до критических значений – более 3, 5 кВт/м ².
• Стекло противопожарное EI 30 – то же в течение получаса.

Кроме того, стекло противопожарное, ГОСТ 33000-2014, определяющий методы испытаний изделий из стекла на стойкость к огневому воздействию, с маркировкой EI, REI, где R – это потеря несущих свойств, относит к изолирующему; а с обозначениями REW, EW – к не изолирующему стеклу.

Кроме высокого коэффициента пропускания света, достигающего 0, 85, огнестойкости, теплозвукоизоляционных свойств, ударопрочности для противопожарных стекол важны также требования безопасности; прежде всего способность разрушаться без образования осколков, подобно лобовому стеклу автомашин, чем характеризуются прежде всего армированные изделия, хотя многослойная конструкция других видов противопожарных стекол также подобна триплексу.

Нормативные документы

Документы, что непосредственно относятся ко всем разновидностям противопожарных огнестойких стекол, способам их применения в качестве заполнения проемов в преградах огню, а также к установке противопожарных перегородок из них:

• 123-ФЗ «Тех. регламент о требованиях ПБ».
• СНиП 21-01-97*(СП 112.13330.2011) о ПБ зданий, сооружений.
• ГОСТ 32539-2013, дающий следующее определение огнестойким стеклам – это изделия, способные в нормированный период выдержать тепловые, механические нагрузки, сопровождающие развитие пожара; локализовать/ограничить распространение огня, продуктов процесса горения.
• ГОСТ 30826-2014, устанавливающий технические условия к защитным многослойным стеклам.
• ГОСТ Р 53308-2009, регламентирующий методику испытания огнестойкости светопрозрачных конструкций.

Конечно, это далеко не полный список норм/правил ПБ, где в той или иной мере упоминается противопожарное стекло, используемое при конструировании, установке в качестве противопожарных преград или заполнения проемов в них.

Применение на объектах

Прежде всего нужно знать, что огнестойкие стекла EI, EIW 60 могут использоваться как материал для устройства противопожарных перегородок 1 типа, так и в конструкциях заполнения проемов 1 типа; а огнеупорные изделия с маркировкой EI 30 – в перегородках, воротах, дверях, люках, окнах 2 типа следующим образом:

• Противопожарные двери могут иметь оконные вставки из жаропрочного стекла, варьирующие по нормативной площади до 25 и больше 25%, причем в последнем случае они могут быть практически полностью стеклянными, лишь обрамленными в каркас из термически стойкого алюминиевого профиля с негорючим наполнителем, например, из огнезащитного базальтового материала; иметь плотный/герметичный притвор по периметру дверной коробки из таких же материалов.

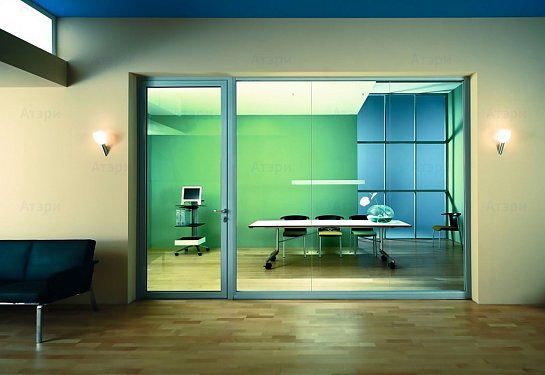

• Противопожарные перегородки из огнестойкого стекла широко используются при отделении/выделении эвакуационных коридоров, вестибюлей, фойе, внутренних входных групп/тамбуров; разделении площади этажей зданий на противопожарные секции, отдельные/изолированные помещения/их группы.
• В качестве пропускающих свет элементов покрытий/кровель, зенитных фонарей, в редких случаях даже перекрытий/полов.
• Для остекления фасадов, при производстве любых видов заполнения проемов в строительных преградах огню.
• При устройстве каминов, печей, производстве электрических/газовых бытовых плит.

Использование такого материала, кроме прагматичного отношения к нему, из-за способности противостоять огня/теплу, преследует и эстетические цели; ведь замена перегородок из кирпича, огнестойкого гипсокартона, глухих противопожарных дверей на прозрачные, привлекательного вида стеклянные поверхности сегодня стала обычной не только в общественных зданиях с массовым посещением людей – в аэропортах, вокзалах, гостиничных, больничных комплексах, торгово-выставочных, административных, деловых центрах, но и на промышленных объектах.

Плюсы и минусы использования

Главное преимущество огнестойких стекол, что это надежная замена традиционным материалам для создания внутренних преград открытому огню, распространяющимся потокам дыма, тепла в зданиях, сооружениях. Противопожарные перегородки, двери из стекла сегодня стали привычны.

Кроме того, с их установкой, использованием можно успешно решить следующие задачи:

• Отделить от смежных офисных, административных, производственных, складских помещений с наличием пожарной нагрузки эвакуационные пути и выходы, обеспечив возможность людям безопасно покинуть здание. Причем если нет сильного задымления, смонтированы/работают
  системы дымоудаления, то и в условиях естественного освещения.
• Перегородки, окна из огнестойкого стекла, вставки из него в дверях, воротах не только сдерживают возможное распространение пожара, но и из-за хорошего визуального контроля помещений со стороны работников в дневное время, дежурного персонала, сотрудников службы охраны ночью позволяют оперативно, вовремя обнаружить признаки возгорания, сообщить об этом, используя ручные пожарные извещатели АПС, включить стационарные системы пожаротушения.

К недостаткам можно отнести большую массу конструкций из противопожарного стекла, обусловленную его толщиной при многослойном варианте производства, а также немалую стоимость за 1 м².

Порядок испытания

Противопожарное стекло, за исключением армированного, в нашей стране производят не так давно. До сих пор на российском рынке как в качестве листового материала, так и в составе противопожарных дверей/окон много импортной продукции, но появилось и российское закаленное, многослойное огнестойкое стекло, с пределом стойкости к огню 30/60 мин.

Определенных, утвержденных государством, документов – ГОСТ, регламентов на технологию производства, требований к комплектующим сегодня нет. Каждое производственное предприятие разрабатывает свои технические условия, которые являются основанием для серийного производства после практических испытаний образцов изделий, получения сертификата ПБ на продукцию.

Испытания по ГОСТ 33000-2014 заключаются в том, что образцы стеклянных изделий от каждого производителя, направившего их для получения сертификата соответствия требованиям ПБ в аккредитованную лабораторию, подвергаются регламентному тепловому, механическому воздействию.

В ходе этих испытаний по периоду, за который они достигают критического состояния по разным параметрам, определяют пределы стойкости к огню, теплоизоляционные свойства готовой продукции. Оборудование – испытательная печь, в которой на специальной раме устанавливают образцы противопожарных стекол, термопары, контрольно-измерительная аппаратура/приборы.

Противопожарное стекло в Казани от 3900 руб. кв. м за 1 кв м

По огнестойкости

Наименование

Стоимость за 1 м²

Противопожарное стекло EIW 15

от 4 900 ₽

Заказать

Противопожарное стекло EIW 30

от 6 510 ₽

Заказать

Противопожарное стекло EIW 45

от 8 750 ₽

Заказать

Противопожарное стекло EIW 60

от 9 590 ₽

Заказать

Противопожарное стекло E 30

от 4 900 ₽

Заказать

Противопожарное стекло E 60

от 6 510 ₽

Заказать

По виду

Наименование

Стоимость за 1 м²

Противопожарное многослойное стекло

от 5 250 ₽

Заказать

Противопожарные стеклопакеты

от 6 250 ₽

Заказать

Огнестойкое стекло

от 5 250 ₽

Заказать

Готовы предложить индивидуальное решение вашей задачи

Заполните форму и воспользуйтесь уникальным предложением

Получить предложение

Преимущества нашего стекла

1

Стойкость к УФ лучам

Наше противопожарное стекло за счет применения химических компонентов (стабилизаторов) сохраняет свои первоначальные прозрачные свойства.

2

Широкий температурный диапазон

Используя наше противопожарное стекло, вы не сталкиваетесь с проблемами его помутнения связанными с низкими температурами. Формула нашего химического состава позволяет использовать стекло в температурном режиме от -30 до + 50 градусов

3

Отсутсвие оптического искажения

Благодаря нашей технологии производства противопожарного стекла, в нем отсутствуют пузырьки, вкрапления, и оптические искажения.

4

Заводское качество

В производстве противопожарных конструкций наш завод следует строгим стандартам качества.

Противопожарное
стекло

Стекла данного типа обладают отличительной технической особенностью, они представляю собой конструкцию из двух и более стекол, полость между которыми заполнена специальным гелевым составом. От толщины стекол зависит их количество, после сборки и склеивания с помощью геля, стекла представляют собой специальный стеклоблок, который в дальнейшем используется в конструкции.

Стекло

В производстве наших противопожарных стёкол мы используем по пожеланиям заказчика обычное или калёное стекло.

Противопожарный гель

Толщина наносимого в полости между стеклами геля, также может быть разной – все зависит от огнестойкости, которой необходимо добиться в результате. Гелевая структура внутри стекла равномерна, отсутствуют посторонние вкрапления и мелкие пузырьки.

Фотографии

продукции

1/10

Основным направлением деятельности нашей компании является производство противопожарных конструкций. Помимо этого, мы осуществляем изготовление противопожарного стекла высокого качества. Благодаря использованию современных материалов и новейшего оборудования появляется возможность создавать прочные изделия, отвечающие всем требованиям пожарной безопасности.

Производство противопожарного стекла

Обеспечение пожарной безопасности является одной из важнейших задач. Особенно этот вопрос требует тщательного рассмотрения в местах, в которых ежедневно бывает большое количество людей. Это могут быть офисы, торговые залы и другие виды помещений. Сегодня для обеспечения пожарной безопасности активно применяются противопожарные конструкции.

Для таких элементов должно обязательно использоваться противопожарное стекло. Его применение помогает сохранить жизнь людей и имущественные ценности в случае возникновения внештатной ситуации. Это специальное стекло, состоящее из нескольких слоев. Пространство внутри заполняется специальным полимером. Благодаря этому при воздействии высоких температур такое стекло сохраняет целостность и обеспечивает качественную теплоизоляцию.

Пожаростойкие стекла используются при создании стеклопакетов, дверных конструкций или межкомнатных перегородок. В случае возникновения пожара они не дают проникать в помещение дыму или продуктам горения. Кроме того, это позволяет локализовать очаг, что поможет пожарным как можно скорее справиться с огнем.

На данный момент существует несколько основных разновидностей:

• Противопожарное стекло EIW 15;
• Противопожарное стекло EIW 30;
• Противопожарное стекло EIW 45;
• Противопожарное стекло EIW 60.

Противопожарные стекла от производителя обладают следующими свойствами:

1. Долгий срок эксплуатации – такая конструкция на протяжении продолжительного времени сохраняет первоначальные свойства.
2. Безопасность – установка элементов с таким стеклом позволяет минимизировать потери при возможном пожаре.
3. Доступность – мы установили самые выгодные цены в Казани, чтобы все организации могли обеспечить пожарную безопасность, соответствующую всем требованиям.

Особенности сотрудничества с «Fire Protection Systems»

Основными преимуществами заказа огнестойкого стекла у нас являются:

• высокое качество – изготовление изделий происходит на собственном заводе, что позволяет осуществлять контроль на каждом этапе производстве;
• большой практический опыт – этот аспект позволяет успешно решать вопросы пожарной безопасности любой сложности;
• использование современных материалов – благодаря этому все противопожарные конструкции полностью соответствуют новым требованиям пожарной безопасности;
• профессионализм – наша команда состоит только из компетентных специалистов, которые точно знают формулу идеальной конструкции;
• широкий ассортимент – мы предлагаем ознакомиться с каталогом, в котором представлена большая линейка противопожарных конструкций;
• выгодная и быстрая доставка – мы всегда четко соблюдаем сроки.

Благодаря вышеперечисленным характеристикам многие компании города решили купить противопожарные стекла именно в «Fire Protection Systems».

Цена на огнестойкое стекло Казани

Итоговая цена на противопожарные стекла зависит от следующих аспектов:

• сроки;
• объемы;
• сложность выполнения заказа;
• доставка;
• наличие индивидуальных пожеланий заказчика.

Учитывайте, что полная стоимость может быть известна, только после уточнения всех подробностей оформления заказа.

Где купить качественные противопожарные стекла в Казани

В нашей компании вы можете купить огнестойкое стекло на выгодных условиях. Получить дополнительную информацию или оформить заказ вы можете, позвонив по номеру: 8 800 222 99 40. Также на сайте доступна обратная форма связи. Просто заполните специальные поля на сайте, и через некоторое время с вами обязательно свяжется наш менеджер.

Сертификаты

НТ | Ударопрочное пленочное огнестойкое остекление

материал остекления толщиной 6 мм) для определенных областей применения с ограниченной огнестойкостью с обязательными испытаниями на поток в шланге и испытания на избыточное давление (UL 10C).

*Всегда следует использовать с лентой для остекления Pemko FG3000.0002 *WireLite-NT Обычно доступен «готов к отправке» всего за 3 рабочих дня!

• Стены или перегородки, рассчитанные на 45 минут, с максимальным просветом при дневном свете до 4608 квадратных дюймов и максимальной шириной 100 дюймов или максимальной высотой 100 дюймов, только при использовании с правильно нанесенной лентой для остекления Pemko FG3000.
• В противопожарных дверях без повышения температуры с 45-минутным классом огнестойкости, прошедшим обязательные испытания на струйку из шланга и испытания на положительное давление (UL 10C) до 2 856 кв. дюймов максимальной незащищенной зоны обзора при дневном свете с максимальной шириной 34 дюйма или Максимальная высота 84 дюйма, только при использовании с правильно нанесенной лентой для остекления Pemko FG3000.
• В противопожарных деревянных дверях без повышения температуры с 60-минутными показателями огнестойкости с обязательными испытаниями на струйку из шланга и испытаниями на положительное давление (UL 10C) до 960 квадратных дюймов максимальной открытой зоны обзора при дневном свете с максимальной шириной 12 дюймов. или 80 дюймов максимальной высоты, только при использовании с правильно нанесенной лентой для остекления Pemko FG3000.
• В противопожарных дверях без повышения температуры с 90-минутным рейтингом максимальная открытая площадь обзора до 552 квадратных дюймов при максимальной ширине 12 дюймов или максимальной высоте 46 дюймов, встречающихся в 9Двери с рейтингом 0 минут только при использовании с правильно нанесенной лентой для остекления Pemko FG3000.

Этот продукт предназначен для ударопрочных зон.

Огнестойкие пленочные изделия WireLite-NT маркируются как соответствующие требованиям ударопрочности ANSI Z97.1 и CPSC 16 CFR1201 (категория I и категория II) в соответствии с требованиями стандарта IBC 2406 «Безопасное остекление в опасных зонах».

Ударопрочные места включают любые окна, расположенные в стене в пределах 24 дюймов от дверного проема или в пределах 18 дюймов от пола, заимствованные элементы, боковые элементы, фрамуги или любое остекление в распашных или раздвижных дверях или другие элементы с высоким риском воздействия человека области.

*Для получения информации о прозрачных «беспроводных» огнестойких остеклениях см. варианты керамического остекления FireLite.

Важное примечание:

*Этот продукт не является барьером для теплового излучения. Этот продукт не соответствует стандартам испытаний ASTM E-119 или UL 263. Если для вашего проекта требуется продукт с защитой от нагрева, посетите веб-страницу продукта Pilkington PyroStop.

WireLite-NT Функции и опции GLASS

• Огнестойкость до 90 минут в указанных пределах размера, с обязательным тестом потока шланга
• Соответствует стандартам испытаний на положительное давление UL 10C
.
• Ударопрочный класс безопасности, отвечающий требованиям ANSI.Z97.1 и CPSC 16 CFR1201 (Cat.I и II)
• Выдерживает термический удар
• Защита от огня и ударов обе стороны стекла
• Доступен в стандартной ромбовидной прозрачной форме 3/4 дюйма, максимальный размер листов 58 x 100 дюймов.
• См. утвержденные размеры и ограничения листинга
• Также доступен в стеклопакетах как WireLite-NT-IGU (для получения подробной информации свяжитесь с Ray-Bar)

WireLite NT Сертификаты, списки и разрешения

• Этот продукт WireLite классифицирован и промаркирован Underwriters Laboratories, Inc и Underwriters Laboratories of Canada.
• Номер файла UL компании Ray-Bar для маркированных противопожарных остеклений — R38927.
• Испытания, проведенные в соответствии с UL 9, UL 10C, NFPA 252 и NFPA 257

ПРОТИВОПОЖАРНОЕ СТЕКЛО — Greenlite Glass Systems

778.285.8530

ОГНЕСТОЙКОЕ СТЕКЛО  не все одинаковы. Противопожарные стеклопакеты бывают двух видов:

• ЗАЩИТНОЕ , нетеплозащитное;
• РЕЗИСТИВНОЕ , теплозащитное стекло.

1. ПРОТИВОПОЖАРНОЕ СТЕКЛО

Защищает от дыма, пламени и горячих газов. Это не теплозащитное стекло.

Защитное остекление Типы продуктов включают:

• KERALITE

Стекло керамическое производства Vetrotech;

• VDS ЛАЙТ

Полая металлическая каркасная система производства Vetrotech;

• ПРОТИВОПОЖАРНЫЕ СТЕКЛЯННЫЕ ДВЕРИ

Непревышение температуры Огнезащитные свойства, предохраняющие от дыма, пламени, горячих газов;

• КОНТРАФЛАМ 45 МИН

Закаленное стекло с вспучивающейся смолой производства Vetrotech.

Стандартные методы испытаний на огнестойкость:

• дверных узлов NFPA 252, CAN/ULC-S104.
• Оконные и стеклянные блоки в сборе NFPA 257, CAN/ULC-S106.

2. ОГНЕСТОЙКОЕ СТЕКЛО

Защищает от дыма, пламени, горячих газов и лучистого теплообмена. Это теплозащитное стекло.

Резистивное остекление 9Типы продуктов 0012 включают:

• ПРОТИВОПОЖАРНЫЕ СТЕКЛЯННЫЕ ДВЕРИ

Двери с повышенной температурой и огнестойкие свойства, защищающие от дыма, пламени, горячих газов и лучистого теплообмена;

• КОНТРАФЛАМ

60/90/120/180 – стекло закаленное с вспучивающейся прослойкой с пределом огнестойкости 60 мин и выше производства Ветротех;

• КОНТРАФЛАМА СТРУКТУРА

  60/90/120 – закаленное стекло с вспучивающейся смолой с пределом огнестойкости 60 мин и выше. Это сборка со стыковым остеклением с панелями большего размера производства Ветротех;

• ПОЖАРНАЯ СИСТЕМА VDS

  60/90/120/180 – Каркас теплозащитного ограждения салона в сборе с дверцами повышения температуры в наличии производства Ветротех;

• НАВЕСНАЯ СТЕНА VDS

  Противопожарная система 60/90/120 – терморазрывная Каркас наружного теплозащитного барьера в сборе с дверями для повышения температуры производства Ветротех;

• ЛАЙТФЛАМ

  Огнестойкий стеклянный пол и световой люк, по которым можно ходить, производства Greenlite Glass Systems.
