Как выбрать CAD-систему. Какие бывают CAD-системы

Когда у человека появляется необходимость освоить 3D моделирование и начать создавать трехмерные модели, то он невольно сталкивается с проблемой выбора программного обеспечения (ПО) для решения своих задач. На сегодняшний день на рынке существует огромный выбор ПО, отличающегося по своему функционалу. Оно может быть платным или бесплатным, требующим установки на компьютер или расположенным на серверах производителей и работающим непосредственно в окне браузера. В наше время каждый может использовать для построения 3D моделей свой смартфон или планшет. Существуют неплохие приложения для моделирования на android и ios. Все это разнообразие называется одной общей аббревиатурой САПР (системы автоматизированного проектирования). Ближайшей по смыслу английской аббревиатурой можно назвать CAD-systems (computer-aided design), но все же понятие CAD является лишь малым подпунктом такого определения как САПР.

Также следует упомянуть часто используемые английские аббревиатуры CAM-system (Computer-aided manufacturing, автоматизированная система подготовки управляющих программ для станков с ЧПУ) и CAE-system (Computer-aided engineering, автоматизированная система для проведения расчётов, анализа и симуляции физических процессов). Эти типы систем могут являться как самостоятельными программами (например CAM-система Power Mill или CAE-система Ansys) так и быть одним из модулей САПР (модуль SolidCAM в системе SolidWorks или Inventor).

Перед тем как мы начнем обсуждать существующие категории САПР, поговорим о трех основных способах моделирования. Базовые различия между ними обязательно нужно знать начинающему пользователю для правильного выбора ПО. Различают твердотельное, поверхностное и полигональное моделирование. Каждый из трех способов имеет свои преимущества и недостатки, лучше подходит для решения одних задач и хуже (а порой и вовсе не подходит) для решения других.

Твердотельное моделирование - это идеальный инструмент для создания параметрических моделей, где нам нужно контролировать размеры каждого элемента, иметь возможность легко их редактировать, определять зависимости между элементами, чтобы при изменении одного из них автоматически происходило изменение других. Весь инструментарий твердотельного моделирования сводится к различным способам вытягивания трехмерных элементов (по прямой, по кривой, по сечениям, тело вращения и т.д.), булевым операциям (сложение, вычитание и пересечение объектов) и построениям скруглений и фасок. Этим способом можно без проблем создавать модели относительно простой формы, которой обычно обладают детали из области машиностроения.

ПРИМЕРЫ ТВЕРДОТЕЛЬНОГО МОДЕЛИРОВАНИЯ

Поверхностное моделирование хорошо подходит для описания сложных криволинейных форм. С его помощью создаются модели различных бытовых приборов, изогнутых корпусов, кузовов, элементов зданий и т.д. Сложную форму изделия чаще всего невозможно описать одной поверхностью, поэтому конечные модели состоят из множества поверхностей. Важным аспектом поверхностного моделирования является возможность создания гладких поверхностей и качественного сопряжения их между собой. Поверхности могут сопрягаться с различным типом непрерывности (G1, G2, G3, G4). Непрерывность характеризует плавность перехода от одной поверхности к другой. Основная сфера применения этого способа моделирования - промышленный дизайн.

ПРИМЕРЫ ПОВЕРХНОСТНОГО МОДЕЛИРОВАНИЯ

Полигональное моделирование лучше всего подходит для создания моделей с очень высокой степенью детализации.

Такие модели используются в мебельном производстве, ювелирном деле, киноиндустрии, игровой индустрии, сувенирной продукции, рекламе и т.д. К ним можно отнести сложные орнаменты, узоры, персонажей (людей, животных, монстров и т.д.), одежду и др. Например, средствами твердотельного или поверхностного моделирования будет невероятно сложно построить 3D модель человека, детализация которой позволит отобразить в ней все самые мелкие элементы, вплоть до морщин и пор на коже. Полигональное моделирование легко справится с этой задачей.

ПРИМЕРЫ ПОЛИГОНАЛЬНОГО МОДЕЛИРОВАНИЯ

Все эти три способа моделирования могут комбинироваться и дополнять друг друга. Многие САПР, в той или иной степени, позволяют это делать, но для полноценного использования всех преимуществ каждого способа многие специалисты используют несколько программных пакетов в своей работе.

Важно помнить, что любая твердотельная модель может быть легко конвертирована в поверхностную или полигональную. Поверхностная модель также может быть конвертирована в твердотельную (при условии что она описывает замкнутый объем) или полигональную. А вот полигональная модель не может быть конвертирована в твердотельную или поверхностную, хотя это особенно востребовано в обратном инжиниринге. Для этой задачи имеется различное специализированное программное обеспечение, позволяющее воссоздавать поверхностные или твердотельные модели по полигональным, полученным, например, в результате 3d сканирования.

Системы автоматизированного проектирования (САПР) подразделяются на несколько категорий в зависимости от своего функционала. Самой распространенной классификацией является их деление на системы нижнего, среднего и верхнего уровней.

Часто еще говорят легкие, средние и тяжелые САПР. Проблема в том, что при упоминании такой классификации чаще всего называют только лишь машиностроительные системы, т.к. они наибольшим образом подходят под определение САПР. Мы же не обойдем стороной и остальные системы, которые используются в дизайне, архитектуре, стоматологии, киноиндустрии и т.д. В связи с этим, я отнесу все три вышеупомянутых подвида систем к первой категории САПР (машиностроительные САПР).

Итак, коротко о первой категории САПР:

Системы нижнего уровня предназначены для 2D-проектирования и черчения. В них, как правило, есть возможность создавать отдельные трехмерные модели, но нет полноценного инструментария для работы со сборочными единицами. К таким системам можно отнести AutoCAD, BricsCAD, VersaCAD.

Системы среднего уровня покрывают больший спектр задач. Наряду с созданием 3D моделей, сборочных единиц, чертежей и документооборота, в них можно проводить различные инженерные расчеты (прочностные, температурные, расчеты связанные с жидкостными и газовыми потоками и многое другое). Кроме того, системы среднего уровня могут обладать множеством встроенных модулей для решения специализированных задач - автоматизации проектирования электрических, гидравлических и прочих вспомогательных систем, автоматизации проектирования пресс-форм, работы с листовыми материалами и т.д. Часто в подобные системы интегрируется модуль подготовки управляющих программ для станков с ЧПУ (CAM-система). САПР среднего уровня пользуются наибольшим спросом на рынке т.к. решают подавляющее число инженерных задач.

В качестве примера можно привести Inventor, SolidWorks, SolidEdge, Компас 3D, T-Flex.

Системы верхнего уровня охватывают самый внушительный спектр инженерных задач, включают встроенные подсистемы инженерного анализа (CAE) и подготовки управляющих программ для станков с ЧПУ и промышленных манипуляторов (CAM), подсистемы для обратного инжиниринга, аддитивного производства и многие другие специализированные средства разработки. С помощью тяжелых САПР можно создавать очень ресурсоемкие сборки, состоящие из десятков тысяч деталей (авиастроение, кораблестроение и др.). Эти САПР могут быть интегрированы с подсистемой управления инженерными данными (PDM - Product Data Management), способной охватить целое предприятие. Одной из целей PDM-систем является обеспечение возможности групповой работы над проектом, когда группа людей одновременно трудится над одним заданием и совместно использует необходимые для этого данные.

Исходя из этого, подобные САПР наиболее громоздки, сложны в работе, имеют значительную стоимость и больше всего подходят для крупных предприятий. К системам высокого уровня относятся Siemens NX, CATIA от Dassaut Systemes , PTC Creo.

Как было сказано в начале статьи, существуют САПР, которые не требуют установки на компьютер ("облачные" САПР), а работают прямо в окне браузера или через специальное приложение. Преимущество таких систем заключается в том, что их можно использовать даже на слабых компьютерах, так как вся вычислительная нагрузка ложится на сервера, где базируется эта система. Кроме того, все данные при работе в таких системах можно хранить в "облаке" и иметь доступ к ним в любое время и с любого устройства (ПК, телефон, планшет). В качестве примера можно привести такие системы как Autodesk Fusion 360 (бесплатна для студентов) и Onshape. По уровню функционала их можно отнести к средним САПР.

Наибольший интерес для пользователей чаще всего представляют САПР среднего и верхнего уровня. Подобным системам присуща высокая степень параметризации. Сама концепция моделирования в них предполагает создание эскизов в строго определенных плоскостях. Элементы эскизов при этом имеют различные ограничения и взаимосвязи между собой, размеры определяют конечный вид эскиза, а изменение размеров ведет к его автоматическому перестроению. Эскизы, в свою очередь, служат основой для построения трехмерных элементов. Вся история построений сохраняется в навигаторе операций и всегда находится на виду у пользователя, что позволяет ему быстро вносить какие-либо изменения на любом этапе моделирования и вся модель будет автоматически перестраиваться в соответствии с этими изменениями.

Основные способы моделирования для этой категории систем - твердотельный (на первом месте) и поверхностный. Имеются инструменты для работы с полигональными моделями, но они достаточно ограничены.

Вторая категория САПР:

Ко второй категории относятся системы для промышленного дизайна. Преимущественным способом работы в них является поверхностное моделирование . Эти системы не имеют такой высокой степени параметризации, как вышеописанные САПР. Работа происходит в более свободном стиле, без задания различных ограничений, взаимосвязей и образмеривания (хотя в некоторых случаях эта возможность имеется). Размеры для всех элементов определяются непосредственно при построении каждого из них, а не после наброски общего вида эскиза. Что касается самих эскизов, то их создание происходит относительно активной системы координат без жесткой привязки к какой-либо конкретной плоскости. История построений не сохраняется. Эти системы менее громоздки и более удобны для решения задач, связанных с промышленным дизайном (бытовые приборы, элементы наземного, водного и воздушного транспорта, мебель, интерьеры, посуда, архитектура и т.д.). В качестве примера подобных систем можно привести Autodesk Alias, Rhinoceros 3D, PowerShape, IcemSurf, SolidThinking и др.

Третья категория САПР:

К третьей категории САПР я отнесу программное обеспечение, направленное на решение узкоспециализированных задач. Среди прочих можно отметить такие специализированные системы как Autodesk Crispin ShoeMaker - для проектировщиков обуви (в настоящее время программа не поддерживается разработчиками). Autodesk Revit, ArchiCAD - для архитекторов. DentalCAD от EGS и другие - для стоматологов. Matrix и MatrixGold от Gemvision (на базе Rhinoceros), RhinoGold - для ювелиров и т. д.

Четвертая категория САПР:

Четвертая категория - это системы для художественного моделирования, анимации, визуализации.

Если немного более подробно изучить определения САПР и CAD, то мы обнаружим, что названные мной далее системы не относят к этим понятиям, делая упор на такие возможности САПР, как создание чертежей, ведение проектной документации, проведение инженерных расчетов, создание управляющих программ для станков с ЧПУ и т.д. В ГОСТе, определяющем понятие САПР, говорится: "САПР - организационно-техническая система, входящая в структуру проектной организации и осуществляющая проектирование при помощи комплекса средств автоматизированного проектирования (КСАП)". При подробном знакомстве с этим ГОСТом мы узнаем, что в САПР входит много разных компонентов и это не только программное обеспечение. Суть в том, что даже на уровне программного обеспечения для покрытия всего перечня решаемых задач, в большинстве случаев требуется использование нескольких программных пакетов (за исключением тяжелых САПР). И только в комплексе все это можно будет назвать полноценной системой автоматизированного проектирования. Ничто не мешает нам дополнить тот же инженерный инструментарий программами из этой категории и использовать их в качестве инструмента в общем комплексе средств, так как решение некоторых инженерных задач в них можно выполнять намного эффективней, чем в классических САПР.

Основным инструментом систем четвертой категории является полигональное моделирование, которое проще всего позволяет манипулировать формой изделия. В этом случае модели состоят из множества полигонов и чем более мелкие детали мы хотим отобразить в модели, тем больше этих полигонов нам нужно.

В отличии от САПР нижнего, среднего и верхнего уровней, в этих системах нам не требуется так явно контролировать размеры всех элементов и зависимости между ними. Обычно достаточно определить габаритные размеры и пропорции модели. Параметризация в таких программах проявляется немного по-другому и об этом мы упомянем ниже. Системами этой категории являются Autodesk 3ds Max, Autodesk Maya, Cinema 4d, Modo, Blender (бесплатное ПО) и т.д. Сюда же можно отнести программное обеспечение, специализирующееся на цифровом скульптинге (цифровой лепке) - ZBrush, 3D Coat, Mudbox, Sculptris (бесплатное ПО), SculptGL (работает в окне браузера, можно попробовать прямо сейчас).

Многие системы этой категории имеют возможность создания моделей и анимации на основе симуляции физических процессов (воздействие силы тяжести, ветра, симуляция разрушений, движения частиц и т. д.). В качестве интересного примера на эту тему можно привести программы для моделирования одежды, где модели являются результатом одного из видов такой симуляции - Marvelous Designer, CLO3D, Optitex PDS и т.д.

МОДЕЛИРОВАНИЕ ОДЕЖДЫ В MARVELOUS DESIGNER

Возможности некоторых видов симуляций могут стать хорошим инструментом для решения научных задач. Смотреть пример.

ДВИЖЕНИЕ ЭЛЕКТРОНОВ В МАГНЕТРОНЕ

Есть во всей этой категории программ и большие возможности для параметризации, которая появилась в них благодаря внедрению визуальной среды программирования. В этой среде мы имеем возможность создавать объекты, присваивать им различные свойства, связывать эти объекты и свойства между собой и воздействовать на них в режиме реального времени, посредством так называемых нод. Говоря простым языком, нода - это блок, который хранит в себе какие-либо данные (объекты, свойства, значения) или обрабатывает поступающие данные по определенному алгоритму. Нода может иметь один или несколько входов для поступления данных и выходы для их передачи. Если произвести изменение в какой-либо ноде (указать другое значение или подставить другой объект), то вся цепочка блоков (нод) выполнится с учетом этих изменений. Визуальная среда программирования может содержать в себе сотни готовых нод, которые покрывают весь необходимый функционал. При должных навыках, пользователь имеет возможность дополнять этот функционал своими собственными нодами. Использование визуальной среды программирования еще называют процедурным моделированием. Наиболее ярким представителем системы с такими возможностями, на мой взгляд, является Houdini FX. Для того, чтобы лучше понять и осознать силу такого способа параметризации, достаточно посмотреть видеоролик. На основе процедурной модели, созданной в этом ролике, можно в считанные секунды получать любое количество вариаций декоративной панели и развертку ее послойных элементов для дальнейшего изготовления на фрезерном или лазерном станке с ЧПУ.

Следует отметить что такая среда визуального программирования существует и в других категориях САПР. Что касается ПО для промышленного дизайна (вторая категория), то там имеется очень популярный плагин Grasshopper для программы Rhinoceros 3D. Раньше Grasshopper нужно было скачивать и устанавливать для Rhinoceros 3D отдельно, но эта среда визуального программирования настолько сильно увеличивает возможности программы, что начиная с 6-ой версии Rhino, плагин решили включить в базовый набор программы.

В категории специализированных САПР можно отметить среду визуального программирования Dynamo Studio для системы Revit от Autodesk, а в САПР верхнего уровня (первая категория) это 3D Generative Innovator от Dassault Systemes (работает в окне браузера).

Подводя итоги, можно сказать, что выбор программного обеспечения огромен. Прогресс не стоит на месте и с каждым годом мы можем наблюдать в САПР появление новых инструментов, открывающих дополнительные возможности. Если Вы начинающий пользователь, то надеюсь, что после прочтения этой статьи Вы сможете определиться хотя бы с тем, на какую категорию САПР Вам нужно обратить свое внимание. В статье обозначены все самые популярные программы, а их названия в тексте являются ссылками на официальные сайты разработчиков. На сайтах Вы можете более подробно ознакомиться с соответствующей программой, найти какие-либо обучающие материалы от разработчиков, узнать является ли программа платной или бесплатной и т.д.

С наилучшими пожеланиями!

Автор: Дмитрий Головин &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp &nbsp Наверх

Интеграция программ раскроя с CAD-системами

Integration of Nesting Software with CAD Systems
The transition from “insular” to end-to-end automation of design and preproduction planning puts forward the task of “splicing” individual software systems carrying out separate tasks. So, the details of integrating the shape nesting program Astra S-Nesting with an arbitrary CAD system can prove useful for the specialists concerned.

На этапе перехода от «островной» к сквозной автоматизации проектирования и технологической подготовки производства особенно актуальна задача «сращивания» программных систем, решающих отдельные задачи. Поэтому специалистам будут весьма полезны технические подробности интеграции программы фигурного раскроя Astra S-Nesting с произвольной CAD-системой.

Как интегрировать программу фигурного раскроя Astra S- Nesting в произвольную CAD-систему

Общие сведения. Программа Astra S-Nesting (рис. 1) предназначена для фигурного раскроя листовых материалов. Она может быть использована  на машинах термической резки и на фрезерных станках с ЧПУ. Программа обеспечивает решение следующих задач:

  •  импорт деталей из DXF;
  •  автоматический раскрой заказа;
  •  редактирование карт раскроя;
  •  расчет маршрута вырезки;
  •  экспорт управляющих программ в ISO G-код и ESSI;
  •  экспорт результатов в DXF.

Ключевыми функциями программы Astra S-Nesting, необходимыми для интеграции с CAD-системой, является импорт и экспорт DXF файлов. Возможность настройки автоматического импорта исходных данных является уникальной особенностью программы Astra S- Nesting.

Настройка автоматического импорта. При импорте DXF файлов существует возможность настройки формата и слоев, позволяющих автоматически определять номер чертежа, номер детали, кратность, толщину, материал, наименование. Для настройки параметров импорта выполните команду Сервис — Параметры и перейдите в раздел Импорт из файлов DXF. На рис. показано окно настройки импорта свойств детали. В этом окне задаются следующие параметры.

Слой с эскизом  — это название слоя чертежа, в котором находится контур детали. Использование разных слоев для размещения различных элементов чертежа является обычной практикой при работе в CAD-системах. Контур детали и ее свойства могут лежать в одном или разных слоях — именно это необходимо настроить в программе Astra S-Nesting для автоматического импорта из DXF.

Параметры DXF  — это список свойств детали, для каждого из которых заданы параметры автоматического распознавания. Для настройки конкретного параметра, выделите его в списке и нажмите кнопку «Изменить». На рис. показан пример настройки параметров для свойства детали «Чертеж», которое задает номер чертежа детали в составе конструкторской документации.

В этом окне задаются следующие параметры:

Формат  — это строка, в которой задается определенное свойство детали. В  ней вместо символа «%» будет подставлено конкретное значение. Например, формат номера чертежа задан так: «Чертеж %». Это значит, что если при чтении DXF-файла программа встретит строку «Чертеж 101-52-E10», то в качестве номера чертежа импортируемой детали будет принято значение «101-52-E10».

Слой — это название слоя, в котором должно быть задано определенное свойство детали. Если в заданном слое это свойство не найдено, оно остается неопределенным. Если каждое свойство детали задано в отдельном слое, то формат этого свойства можно не задавать.

Запуск программы Astra S- Nesting с командной строки. Импорт деталей из DXF можно выполнять как вручную, выбирая необходимые файлы, так и автоматически, запустив программу с командной строки и передав в качестве ключей запуска списки деталей, листов и свойств групп совместного раскроя (ГСР).

Командная строка запуска программы Astra S-Nesting содержит следующие ключи:

/parts:<путь к файлу деталей> — импорт списка деталей из файла XML

/sheets:<путь к файлу листов> — импорт списка листов из файла XML

/props:<путь к файлу свойств ГСР> — импорт свойств ГСР

/delete — удаление файлов XML после завершения импорта

Пример командной строки, выполняющей при старте программы импорт списка деталей, листов и свойств ГСР, показан ниже:

/parts:”c:CadParts. xml” /sheets:”c:CadSheets.xml” /props:c:CadProps. xml

Подробное описание структуры XML-файлов деталей, листов и свойств ГСР приведено в Справочной системе программы.

Пример XML-файла списка деталей:

7 ” MType=” Сталь ” MMark =”А ” MSupplier =”UA ” MPrice=” 100” MDensity=” 30” Count=” 10” Drawing=” Demo” Number=” 1” Time=” 1221209791” Name=” Имя ”>D:MyDocsAstraShapeTempPart 01.dxf

D:MyDocsAstraShapeTempPart 02.dxf

В данном примере импортируются две детали, для каждой из которых задан список атрибутов, например: Thick — толщина детали, MType — тип материала детали, MMark — наименование материала детали и др. Эти атрибуты могут быть также получены из DXF файла, если выполнена настройка автоматического импорта, описанная выше. Значение элемента  — это путь к DXF-файлу, в котором содержится контур детали. Аналогично импортируется список листов для раскроя и свойства ГСР.

Экспорт результатов раскроя также выполняется в XML-файл. Для  чего выполните команду Экспорт САПР в меню Файл.

Пример файла экспорта:

7” MType=” Сталь” MMark=” А” MSupplier=” UA” MPrice=”100 ” MDensity=”30 ” Length=”8000 ” Width=”4000 ” Count=”1 ” FileDXF=” D: MyDocs AstraShape Temp?001. dxf”>

Корневой элемент CAD содержит набор элементов Sheet. Каждый элемент Sheet соответствует листу карты раскроя, а его атрибуты описывают свойства карты раскроя, в т. ч. и путь к файлу, в который экспортируется DXF, содержащий чертеж карты раскроя.

Таким образом, описанные функции позволяют автоматически импортировать исходные данные для раскроя, определить свойства ГСР, выполнить раскрой листового проката и экспортировать полученные результаты обратно в вызывающую систему. Этот подход дает возможность интеграции программы Astra S-Nesting практически с любой CAD-системой, обеспечивая сквозную автоматизацию решения задач проектирования и технологической подготовки производства.

Обсудить тему и задать вопросы по интеграции программ раскроя и CAD-систем можно на форуме: http://www.techno-sys.com/forum

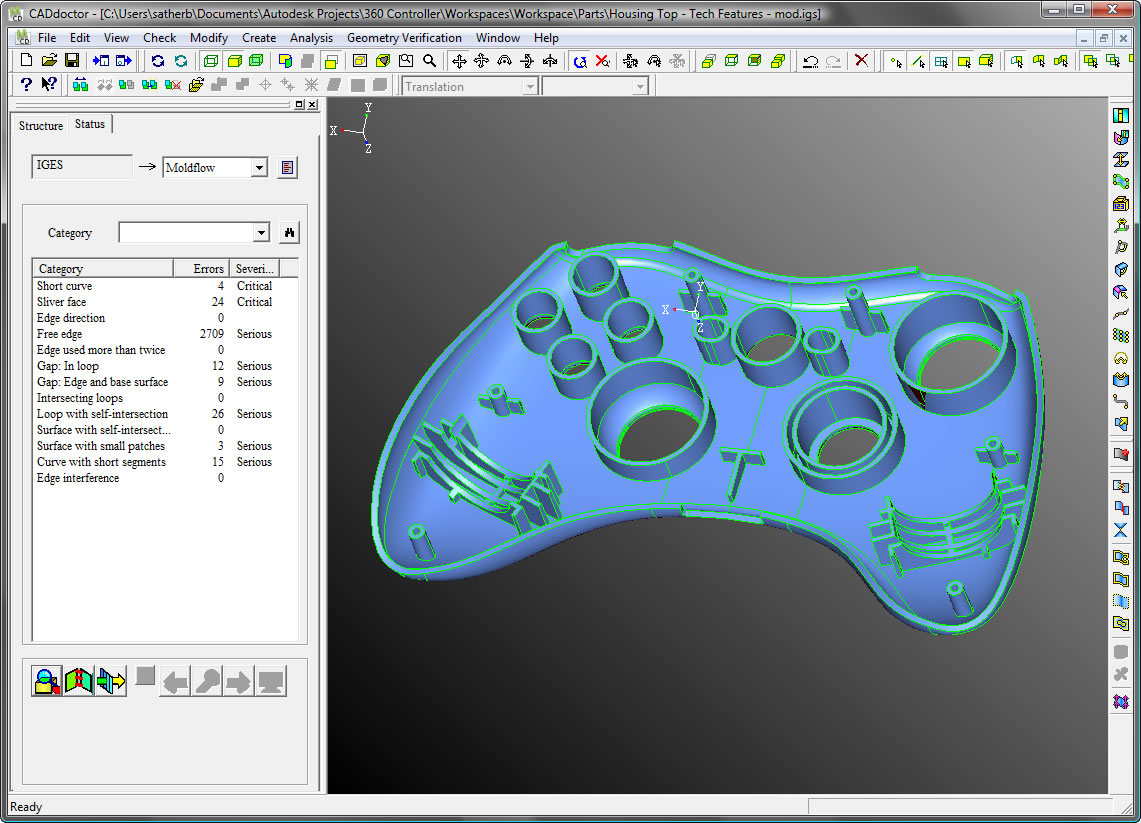

Модуль «CAD-импорт и CAD-операции» для программы COMSOL Multiphysics® в Уфе

Лицензирование программного обеспечения COMSOL Multiphysics® и COMSOL ServerTM

Для программы COMSOL Multiphysics® доступно четыре типа лицензий. Для государственных академических или учебных учреждений при условии использования программы исключительно в академических или образовательных целях без извлечения коммерческой выгоды доступен академический дисконт. Лицензии могут быть бессрочными или со сроком действия, кратным одному году.

Продукт COMSOL ServerTM  лицензируется отдельно. Для него доступно два типа лицензий. Лицензии могут быть бессрочными или со сроком действия, кратным одному году.

Для всех лицензий действует «Программа подписки», информация о которой приведена ниже.

Варианты лицензий на программное обеспечение COMSOL Multiphysics®

Программное обеспечение COMSOL Multiphysics® — это интегрированная платформа для моделирования, включающая в себя все его этапы: от создания геометрии, определения свойств материалов и описания физических явлений, до настройки решения и процесса постобработки. Для создания моделейи решения специализированных прикладных и инженерных задач, возможности базовой платформы COMSOL Multiphysics® можно дополнить модулями расширения в любом их сочетании, при этом использование модулей расширения подразумевает обязательное наличие базовой платформы. Итоговая комплектация модулей лицензируется совместно.

Лицензия на один ПК (CPU)

Программа COMSOLMultiphysics®может быть установлена на один выделенный компьютер и использоваться разными пользователями в рамках организации поочерёдно в однопользовательском режиме. Ограничения на количество одновременно запущенных пользователем копий программного обеспечения не накладываются. Использование многоядерных и многопроцессорных решений не ограничено. Лицензия CPU не позволяет использовать программное обеспечение по сети или через средства удаленного доступа.

Для государственных академических или учебных учреждений при условии использования программы исключительно в академических или образовательных целях без извлечения коммерческой выгоды доступен академический дисконт.

Именная лицензия на одного пользователя (NSL)

Использование программы COMSOL Multiphysics® закрепляется за одним конкретным пользователем в рамках организации. Именная однопользовательская лицензия позволяет запускать и использовать программное обеспечение не более чем на двух компьютерах одновременно, при этом разрешена его установка на четыре компьютера, в т.ч. на персональный ноутбук. Ограничения на количество одновременно запущенных пользователем копий программного обеспечения не накладываются. Использование многоядерных и многопроцессорных решений не ограничено. Лицензия NSL позволяет использовать средства удаленного доступа, такие как Windows® RemoteDesktop.

Сетевая плавающая лицензия (FNL)

Использование и установка программы COMSOL Multiphysics®допускается на любое количество компьютеров в рамках сети организации, при этом количество одновременно работающих с программой пользователей определяется количеством приобретенных FNL-лицензий. Программа может работать на локальных компьютерах, при этом сетевая инфраструктура будет использоваться только для проверки подлинности лицензии. Допускается использование средств удаленного доступа, таких как Windows® RemoteDesktop. Ограничений на поочерёдное использование на локальных компьютерах нет.

FNL-лицензия позволяет также подключаться к удаленному расчетному компьютеру с установленным пакетом COMSOL Multiphysics® в режиме «клиент-сервер», в т.ч. можно запустить графическую оболочку на менее производительном локальном компьютере, а все ресурсоемкие вычисления проводить на стороне высокопроизводительного сервера. На платформах Windows® и Linux® поддерживаются кластерные и облачные вычисления. При выполнении кластерных вычислений расчет одной модели может производиться на множестве вычислительных узлов без ограничений на их количество.

Лицензия на учебный класс (CKL)

Лицензия на использование преподавателями и студентами программного обеспечения COMSOL Multiphysics® с целью обучения в классе до 30 компьютеров. Допускается использование ПО в учебном классе или через удаленное подключение.

CKL-лицензия предоставляется исключительно государственным учебным учреждениям, которые явно осуществляют процесс обучения, при условии использования программы исключительно в учебных целях без извлечения коммерческой выгоды.

Варианты лицензий на программное обеспечение COMSOL Server™

Программное обеспечение COMSOL Server™ позволяет запускать приложения для моделирования созданные в «Среде разработки приложений» программы COMSOL Multiphysics®. Вы можете размещать такие приложения и предоставлять к ним доступ пользователям в вашей организации и за её пределами. Доступ к приложениям осуществляется при помощи большинства современных интернет-браузеров в различных ОС или при помощи тонкого клиента.

Лицензия COMSOL Server (CSL)

Лицензия на одного пользователя, который может запускать до четырех одновременных сессий.

Академическая лицензия COMSOL Server (ASL)

Лицензия на 300 пользователей, каждый из которых может запускать до четырех одновременных сессий.

ASL-лицензия предоставляется исключительно государственным академическим или учебным учреждениям, при условии использования программы исключительно в академических или образовательных целях без извлечения коммерческой выгоды.

Программа подписки

Для всех новых лицензий на протяжении 12 месяцев с момента покупки бесплатно предоставляется активная подписка, включающая в себя возможность расширять функционал имеющейся лицензии за счет приобретения и добавления в ее состав новых модулей, получение всех текущих обновлений программы, а также услугу технической поддержки пользователей по вопросам моделирования.

Для бессрочных лицензий стоимость продления услуги активной подписки на последующий год составляет 20% от цены аналогичной новой лицензии на момент продления подписки. Для восстановления истекшей подписки необходима оплата как последующих 12 месяцев, так и истекшего с момента окончания активной подписки периода.

PERI CAD 23 инструмент САПР

Обзор системы

PERI CAD - это профессиональный инструмент для опытных пользователей САПР. Программное обеспечение используется для решения широкого круга задач по проектированию опалубки и строительных лесов - от простых планов этажей со стандартной разбивкой колонн и стен до сложных инженерных сооружений. Благодаря предварительному расчету технического решения в PERI CAD, возможно детальное планирование элементов опалубки и лесов для объекта. Внутри модели чертежа можно работать в трехмерном пространстве, что дает возможность более точно проработать опалубку и леса, а также исключить коллизии.

Детальное планирование
простых и сложных конструкций

Улучшенный дизайн
Детализированный чертеж благодаря 3D модели и 3D-визуализации

Снижение затрат
благодаря точному планированию и оптимизированной последовательности строительства


Системные требования

PERI CAD Version | 23.0.1 (03/2021)

Опалубка

Автоматическое построение технического решения доступно для следующих систем:

  • TRIO 270, TRIO 330, DOMINO 250, DOMINO 275, DOMINO 300, MAXIMO 270, MAXIMO 330, DUO 135
  • VARIO Standard и FB 180
  • SKYDECK, MULTIFLEX
  • Балки, стойки, стойки для перекрытий RUNDFLEX, RUNDFLEX Plus, GRV and Timber
  • Опорные системы: PERI UP Flex, PERI UP Flex MDS-K, MP башни, ST 100, PD 8, HD 200, VST

Остальные опалубочные системы PERI необходимо планировать вручную.


Строительные леса
  • Фасадные леса PERI UP T72 / T104, PERI UP Rosett R72 / R104, PERI UP Flex.
  • Лестницы доступа PERI UP аллюминий/сталь.
  • Леса для армирования PERI UP Flex.

Остальные системы PERI необходимо планировать вручную. Например, PERI UP Easy.


Оборудование

Процессор: Intel® Xeon®, Core i7 или аналогичный с тактовой частотой 3,0 ГГц или более
Оперативная память: 16 ГБ ОЗУ (рекомендуется: 32 ГБ)
Видеокарта: с поддержкой DirectX 11 и не менее 4 ГБ памяти
Рекомендуется:
Nvidia Quadro P 2000 с не менее 5 ГБ для работы с 2D графикой
Nvidia Quadro P 4000 для работы с 3D (3D-объекты строительных лесов и опалубки) с не менее 8 ГБ или
Nvidia Quadro P 5000 с 16 ГБ для работы с графикой высокого качества.
Экран: рекомендуется 24-дюймовые мониторы с FullHD (1920x1080), WQHD (2580x1440) или 4K (3840x2160) с высоким разрешением.
Жесткий диск: для PERI CAD 23 требуется 10 ГБ свободного места.
Мышь: IntelliMouse (рекомендуется)


64-битная операционная система Windows 8.x и Windows 10
Программа CAD AutoCAD Architecture 2021 с последними обновлениями
Браузер Microsoft Edge, Google Chrome




Обучение работе в PERI CAD

Обучение по работе в программе может быть организовано 3 способами:

  • удаленно/дистанционно в формате online;
  • с выездом специалиста PERI на ваш объект/рабочее место;
  • в нашем учебном центре.

PERI проводит обучение как начинающих, так и опытных пользователей PERI CAD.


Демоверсия

Убедитесь в эффективности программного обеспечения перед покупкой и проверьте, соответствует ли PERI CAD вашим требованиям.

Демоверсия доступна 30 дней. В течение этого времени вы можете использовать программное обеспечение и воспользоваться нашей поддержкой, если у вас возникнут вопросы.

Если у вас есть вопросы по установке и активации PERI CAD, свяжитесь с нашей горячей линией CAD по электронной почте [email protected]


Новости

PERI CAD 23.0.1

  • Пользовательский интерфейс адаптирован под нужды и пожелания пользователей
  • Стало удобнее управлять настройкой рабочих пространств
  • Внесены исправления в меню опций PERI CAD / параметры администрирования
  • Реализована поддержка языковых пакетов AutoCAD (возможно изменение языка ACAD)
  • Упрощен сброс PERI CAD к настройкам по умолчанию
  • Усовершенствована автоматическая раскладка опалубки для следующих систем
    o    DOMINO
    o    DUO
    o    MAXIMO
    o    TRIO
  • Исправлена функция "Перезагрузить PERI блоки" - при этом, динамические свойства блоков сохраняются.
  • Добавлена новая функция: автоматическое оформление чертежа опалубки стен
  • Внесены исправления в функцию очистки чертежей (сохранение в формате 2018 .dwg)
  • Различные улучшения в инструментах и функциях PERI CAD.
  • Исправления в PERI Layer Management / PERI Assign Layer Manager

Более подробную информацию о новых/обновленных функциях можно найти в разделе «Что нового» в меню установки.

PERI CAD Data:

Расширения и модификации PERI Blocks & Parts

  • DUO
  • MAXIMO
  • PERI UP
  • RCS
  • SKYDECK
  • SKYMAX
  • SKYTABLE
  • VARIO
  • VBC

PERI Office Blocks

  • DUO - Новые панели с 4 отверстиями
  • DUO - Новые панели с 6 отверстиями
  • LIWA - Модификация колонного элемента h400_30x55
  • LIWA - Модификация колонного элемента H75_30x55
  • LIWA - Новые типовые разрезы

PERI Plantools Blocks

  • RCS – Обновление таблицы динамических нагрузок
  • Scaffolding - Добавлена дополнительная информация
  • Scaffolding - Изменены инструкции по сборке
  • Scaffolding - Изменены общие технические характеристики
  • Scaffolding - Обновлены данные по ветровым нагрузкам



CAD/CAM/CAE системы, программы 3D проектирования


Для современного производства характерно использование компьютерной техники на всех уровнях. Это осуществляется на базе так называемых CAD/CAM/CAE систем.

CAD (Computer Aided Design) - компьютерная помощь проектированию. Самая основная функция CAD - определение геометрии конструкции, поскольку геометрия определяет все последующие этапы жизненного цикла продукта и является основой для последующего использования в системах CAM и CAE.

CAM (Computer Aided Manufacturing) - компьютерная помощь изготовлению. Системы CAM используется для планирования, управления и контроля операций производства. Наиболее важным качеством этих системы является способность автоматизировать расчеты траекторий перемещения инструмента для обработки на станках с ЧПУ.

CAE (Computer Aided Engineering) - компьютерная помощь инженерии. CAE - это технология для анализа геометрии CAD, моделирования и изучения поведения продукта, решения различных инженерных задач (расчет конструктивной прочности, нагрузки, напряжения, деформации, анализ тепловых процессов, расчет гидравлических систем и механизмов и др. ).

CAD/CAM/CAE системы условно делятся на три категории:

Системы нижнего уровня (легкие системы) предназначены в основном для выполнения чертежей, автоматизации выпуска конструкторской и технологической документации, двухмерного моделирования и трёхмерных построений. Системы просты в использовании, содержат множество библиотек стандартных элементов, поддерживают различные стандарты оформления графической документации.

Использование зтих систем позволяет сократить время разработки проекта, но не гарантируют проектировщиков от ошибок даже при полном соответствии документации ЕСКД и ЕСТД.

Системы среднего уровня предназначены для создания объемной модели изделия, проектирования сборочных единиц среднего уровня сложности, подготовки управляющих программ для оборудования с ЧПУ, выпуска конструкторско-технологической документации, определения инерционно-массовых, прочностных и прочих характеристик.

Системы позволяют сократить время на разработку проектов, на доводку опытных образцов изделий в результате исключения ошибок при проектировании. С их помощью можно решать большинство типичных машиностроительных задач, не привлекая мощные и дорогие системы тяжёлого класса.

Системы высшего уровня (тяжелый класс), кроме перечисленных выше систем низшего и среднего уровней, дают возможность: моделировать работу механизмов и все виды ЧПУ-обработки, конструировать детали с учетом особенностей материала, проводить динамический анализ сборки, проектировать оснастку с моделированием процессов изготовления (штамповки, литья, гибки).

Системы высшего уровня позволяют значительно сократить время разработки и изготовления изделия.

Примерами CAD/CAM/CAE систем высшего уровня являются: Creo Parametric (ранее Pro/Engineer) от компании PTC (Parametric Technology Corporation), Siemens NX (ранее Unigraphics) и CATIA от компании Dassault Systemes.

NX CAD/NX CAM (Основные пакеты модулей NX) - лицензия, русская версия, цена

Сколько стоит купить лицензию, варианты поставки

  • Артикул: NX10101
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Локальная версия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX10108
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Технологический базовый пакет – основа для новых модулей обработки, таких как Fixture Planner и NX Press Die Checker. Может являться базой для гибкого формирования рабочего места технолога-программиста на основе дополнений (addon). Пакет содержит следующую функциональность: Gateway - базовый модуль NX Assemblies - создание сборок PMI – технические условия TC Classification access from Reuse-Library Интеграция Teamcenter (встроенный клиент NX)
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX11100
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Локальная версия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX11110
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Сетевая версия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX91113
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Модуль позволяет создавать кинематические связи между элементами мехатронного изделия (оборудования, производственной линии и других). Такие механизмы обеспечивают возможность проводить симуляцию работы изделия еще на ранних этапах его проектирования. Модуль поддерживает технологию виртуальной пуско-наладки, предоставляя прямые интерфейсы для взаимодействия с программными и аппаратными элементами систем управления Siemens и других производителей посредством стандартного подключения по протоколу OPC и другим протоколам.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX11430
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Технологический базовый пакет - позволяет просматривать траектории, редактировать, выполнять верификацию, постпроцессирование. Может являться базой для гибкого формирования рабочего места на основе модулей дополнений (add-on).
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX92100
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Расширенный пакет конструктора, дополнительно к функциям предоставляемым Mach 1 Design, обеспечивает создание: библиотек типовых элементов, внесения в 3D модель размеров, допусков, шероховатостей, баз и т. п. технических требований, выполнение проверок и создание фотореалистичных изображения изделия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX92300
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Пакет лицензии для разработки дизайна, включает в себя инструменты: Modeling base – основные элементы моделирования; Трансляторы; subdivision modeling – дифференцированное моделирование поверхностей; class-a surfacing – моделирование поверхностей класса A; Reverse engineering – обратный инжиниринг; Surface analysis – анализ качества поверхностей.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12440
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Конструкторско-технологический пакет, ориентированный на токарную обработку. Не включает функциональность симуляции станка и многоканальной обработки. Дополнительно к базовому пакету содержит: Turning - токарная обработка Generic Motion Control – управление положением инструмента Holemaking and probing cycle support – обработка отверстий и измерительные циклы CAD1
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12441
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Локальная версия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12445
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Конструкторско-технологический пакет, ориентированный на фрезерную 2. 5-осевую обработку. Не включает функциональность симуляции станка и многоканальной обработки. Дополнительно к базовому пакету содержит: 2.5 Axis roughing, profiling, and face milling – глубинное фрезерование, обработка контуров и профилей, фрезерование плоских граней Generic Motion Control – управление положением инструмента Holemaking and probing cycle support – обработка отверстий и измерительные циклы CAD1
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12446
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Локальная версия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12450
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Конструкторско-технологический пакет, ориентированный на фрезерную 2-, 2. 5- и 3-осевую обработку. Не включает функциональность симуляции станка и многоканальной обработки. Дополнительно к базовому пакету содержит: 2.5 Axis roughing, profiling, and face milling – глубинное фрезерование, обработка контуров и профилей, фрезерование плоских граней 3 Axis surface finishing – чистовая обработка поверхностей NURBS machining – обработка с применением сплайн-интерполяцией Generic Motion Control – управление положением инструмента Holemaking and probing cycle support – обработка отверстий и измерительные циклы CAD2
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12451
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Локальная версия.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX12460
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Технологический пакет, с поддержкой фрезерования от 2 до 5 осей. Включает в себя функциональность симуляции станка в G-кодах и поддержку многофункциональных станков с синхронизацией рабочих органов. Продукт поставляется только совместно с CAD местами.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX93100
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Расширенный пакет конструктора - дополнительно к функциям, предоставляемым Mach 2 Design, обеспечивает работу с большими сборками, разработку, модифицирование и анализ сложных поверхностей, оптимизацию моделей, создание гибких печатных плат.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX93110
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Расширенный пакет конструктора, дополнительно к функциям, предоставляемым NX Mach 3 Product Design, обеспечивает работу с конвергентным моделированием и аддитивной разработкой.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX93200
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Пакет конструктора для разработки литьевой оснастки и электродов. Дополнительно к модулям NX Mach 2 Product Design содержит: Freeform Modeling, advanced - создание поверхностей (расширенное) Molded Part Validation – анализ литейных уклонов Mold Wizard – создание пресс-форм
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX93210
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Пакет конструктора для разработки штамповой оснастки. Дополнительно к модулям NX Mach 2 Product Design содержит: Advanced Assemblies – инструменты для работы с большими сборками Freeform Modeling, advanced - создание поверхностей (расширенное) Advanced Sheet metal Design - создание сложных листовых деталей и получение разверток из листовых деталей сложной формы Progressive Die Wizard – создание штампов
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП
  • Артикул: NX93300
  • Тип поставки: Электронная (e-mail)
  • Язык (версия): Английский
  • Срок поставки лицензионной программы или ключа активации: 3-14 рабочих дней
  • Примечания: Расширенный пакет конструктора - позволяет работать с большими сборками, разрабатывать, модифицировать и анализировать сложные поверхности, и оптимизировать модель. Кроме того, этот пакет позволяет разрабатывать изделие методом «сверху вниз» и управлять геометрическими связями между деталями.
  • Платформа: Windows
  • Тип лицензии: Постоянная
  • Тип покупателя: Коммерческая
  • Оплата картой недоступна
  • Только для юр. лиц и ИП

Мы используем файлы cookies для сбора информации с целью улучшения нашего сайта. Вы можете принять или отказаться от использования файлов cookies, нажав на кнопки ниже, а также можете ознакомиться с нашей Политикой использования файлов cookies. Опция «отказаться» применяется по умолчанию при отсутствии выбора.

'; html += '

Подтвердите свое согласие с условиями политики конфиденциальности

'; html += ''; html += ''; html += ''; html += '

Все альтернативы САПР AutoCAD для Linux

Для операционных систем Windows существует огромное количество CAD программ и поэтому в этой статье мы постараемся дать вам самый полный список существующих CAD для Linux.

Система автоматизированного проектирования (САПР/CAD) является неотъемлемой частью многих потоков техники. CAD профессионально используется в архитектуре, авто запчастях, исследованиях космических челноков, аэронавтике, строительстве мостов, в дизайне интерьера и даже одежде и украшениях.

Ряд профессиональных программ CAD, таких, как SolidWorks и Autodesk AutoCAD, не поддерживаются на платформе Linux. Поэтому сегодня мы рассмотрим CAD, которые доступны для Linux.

Сразу хотим обратить внимание что далеко не все программы для Linux, являются проектами с открытым исходным кодом и бесплатные. Есть также программы и с закрытым кодом, которые поставляются только в бинарном виде и коммерческие программы, доступные только после оплаты.

В этой статье предоставлены инструкции по установке программного обеспечения для дистрибутивов Linux на базе Ubuntu. Процедуру установки их на другие дистрибутивы Вы можете проверить соответствующие вебсайты.

  1. Стационарные программы
  2. Облачные CAD решения
  3. Творчество

Итак, приступим.
Сразу хочу обратить ваше внимание что последовательность в представленном списке не является выбором от лучшей к худшей.

Стационарные программы

Под стационарными программами, мы будем понимать те, которые устанавливаются непосредственно на компьютер.


FreeCAD

https://www.freecadweb.org/

FreeCAD – отличный вариант для 3D-моделирования. FreeCAD построен с сохранением машиностроения и дизайна продукта в качестве конечной цели.
Раньше FreeCAD был выбором многих пользователей Linux.
Он не фокусируется на прямых 2D-рисунках и анимации органических фигур, но отлично подходит для проектирования, связанного с машиностроением.
Это отличный инструмент для создания 3D-проектов из 2D-моделей и наоборот.

Чтобы получить более новую версию, чем та, которая идет в репозитории дистрибутива по умолчанию, необходимо подключить дополнительный репозиторий.
Для этого откройте терминал (нажмите “Ctrl+Alt+T“) и выполните слежующие команды:

$ sudo add-apt-repository ppa:freecad-maintainers/freecad-stable
$ sudo apt-get update && sudo apt-get install freecad

LibreCAD

https://librecad. org/

Как правило, CAD имеет тенденцию быть ресурсо емкой задачей, поэтому если у вас довольно скромное оборудование, то я предлагаю вам попробовать LibreCAD, поскольку он действительно легкий в плане использования ресурсов. LibreCAD – отличный кандидат на геометрические конструкции.
LibreCAD – это 2D-CAD. Сейчас программа содержит множество инструментов для создания 2D-моделей и доступна на более чем 30-ти языках.
В качестве 2D-инструмента LibreCAD хорош, но он не может работать с 3D-моделями и визуализацией. Иногда он может быть нестабильным, но у него есть надежное автосохранение, которое не позволит вашей работе потеряться.

Чтобы получить более новую версию, чем та, которая идет в репозитории дистрибутива по умолчанию, необходимо подключить дополнительный репозиторий.
Для этого откройте терминал (нажмите “Ctrl+Alt+T“) и выполните слежующие команды:

$ sudo add-apt-repository ppa:librecad-dev/librecad-daily
$ sudo apt-get update && sudo apt install librecad

OpenSCAD

https://www. openscad.org/

OpenSCAD очень легкий и гибкий 3D CAD. Он не является интерактивным, вам нужно «запрограммировать» модель, и OpenSCAD интерпретирует этот код для визуализации визуальной модели. Это компилятор в некотором смысле. Вы не можете нарисовать модель, но вы можете описать её.
Программа ориентирована в первую очередь на программистов, так как здесь редактор кода размещается рядом с визуальным редактором модели, что даёт возможность выполнять более тонкие настройки.
OpenSCAD – это самый сложный инструмент в этом списке, но как только вы его узнаете, он обеспечивает приятный опыт работы.

Для ее установки, откройте терминал (нажмите “Ctrl+Alt+T“) и выполните следующие команды:

$ sudo apt-get install openscad

BRL-CAD

https://brlcad.org/

BRL-CAD – один из старейших инструментов CAD. Он был запущен в 1979 году и активно развивается.
Теперь BRL-CAD не является AutoCAD, но он по-прежнему является отличным выбором для исследований транспорта, таких как термическое и баллистическое проникновение. BRL-CAD лежит в основе CSG вместо граничного представления. Возможно, вам стоит помнить об этом при выборе BRL-CAD.
Программа поддерживает высокопроизводительный рендеринг с трассировкой лучей, интерактивное редактирование геометрии, визуальный режим редактирования моделей и сценарии.

Установить


SolveSpace

http://solvespace.com/

SolveSpace – это проект для параметрического двухмерного и трёхмерного моделирования.
Программа поддерживает экспорт 3D-моделей как DXF и STEP, анализ с помощью STL, измерение объёма, работу с измерениями и ограничениями, ввод значений с использованием арифметических выражений и многое другое.

Для ее установки, откройте терминал (нажмите “Ctrl+Alt+T“) и выполните следующие команды:

$ sudo apt-get install solvespace

BricsCAD

https://www.bricsys.com/

BricsCAD предлагает полный набор функций для двухмерного и трёхмерного моделирования для профессиональных пользователей, имеет интуитивно понятный интерфейс и не требует дополнительного обучения. Он использует формат DWG и обеспечивает полную совместимость с AutoCAD®.
Ключевыми составляющими успеха является сочетание DWG совместимости, понятного интерфейса, высокой производительности и подключение к облаку. Это делает Bricscad™ лучшей альтернативой для замены лицензий AutoCAD или добавления большого количества рабочих мест в существующую среду AutoCAD.

Установить


QCAD

https://qcad.org/

QCAD – приложение автоматизированного проектирования (CAD) в двух измерениях для моделирования и черчения, выполнения технических чертежей зданий и механических схем.
QCAD позволяет без усилий создавать планы и технические чертежи. Если вы занимаетесь архитектурой, интерьером и промышленным дизайном, он станет для вас очень полезным инструментом благодаря своим возможностям.
Программа поддерживает слои, группы блоков, привязку объектов, измерительные инструменты, печать в масштабе, шрифты TrueType, более сорока инструментов конструктирования, 35 шрифтов CAD и более 35 инструментов модификации.

Установить


gCAD3D

http://www.gcad3d.org/

САПР от немецких разработчиков. В своем комплекте он имеет: программы импорта и экспорта (Step, Iges, VRML, DXF, SVG ..), интегрированный просмотрщик 3D-OpenGL, программный переводчик для геометрии и команд NC в 3D, встроенный процессор NC, интерфейс программирования для пользовательских (плагины), интерфейс программирования для RemoteControl.

Установить


KediCAD

https://sourceforge.net/projects/parduscad/

KediCAD – это двухмерный аналог AutoCAD для Linux.
У этой программы есть функция моделирования, которая позволяет вам внести ожидаемые изменения в общие чертежи.
Так же KediCAD может использоваться для создания чертежа момента инерционных вычислений и расчета изгибов.

Для ее установки, откройте терминал (нажмите “Ctrl+Alt+T“) и выполните следующие команды:

$ sudo apt-get install kedicad2b

CYCAS

http://www. cycas.de/

Cycas содержит полный 2D + 3D + Архитектура ​​CAD пакет.
Некоторые из его особенностей: Простота в использовании WYSIWYG дисплей, печати, черчения, фильтров импорта/экспорта, фотореалистичной визуализации, специальные методы для архитектурного проектирования, полный HTML документацию, учебные пособия, например рисунков, шрифтов и символов.

Установить


SagCAD

http://sagcad.osdn.jp/

Простая двухмерная CAD/CAM система с импортом/экспортом в DXF.

Для ее установки, откройте терминал (нажмите “Ctrl+Alt+T“) и выполните следующие команды:

$ sudo apt-get install sagcad

VariCAD

https://www.varicad.com/

Имеет много инструментов для 3D-моделирования и 2D-черчения.
VariCAD обеспечивает поддержание параметров и геометрических ограничений, инструменты для корпусов, трубопроводов, расчеты, спецификации и многое другое. Вы можете выдавливать и вращать 2D геометрию, чтобы получить трехмерные тела. В дополнение к стандартным булевым операциям объединение и вычитания, вы получаете инструмент вырезания и сохранения, сохранения детали, вырезка сохраненной детали и инструмента, и добавление вырезанной части. Когда твердые тела построены, они могут быть проанализированы различными способами, от расстояния между объектами до центров масс и моментов инерции.
Varicad может импортировать и экспортировать как DXF так и IGES.

Установить


Siemens NX (ранее «Unigraphics»)

https://www.plm.automation.siemens.com/global/ru/products/nx/

Siemens NX – промышленное решение, флагманская CAD/CAM/CAE-система производства компании Siemens PLM Software. Программа использует ядро геометрического моделирования Parasolid. NX. Это гибкое и интерактивное CAD, которое нацелено на ускорение процесса проектирования, моделирования и создания инженерных моделей. Среда содержит набор инструментов, способных выполнять задачи из различных областей, а также имеет несколько отдельных приложений для конкретных задач, например Catchbook со встроенной справкой, которая будет полезна начинающим пользователям.
Загрузить вроде можно после регистрации на их сайте.


MEDUSA4

MEDUSA4 Personal

Не могу сейчас ничего по ней сказать, знаю что раньше ее делали для Linux. Последняя новость об этом у них на сайте датирована 2013 годом.
Хотя на официальном сайте предлагается уже только версия для Windows, версию для Linux все же можно до сих пор скачать по прямой ссылке.

Загрузить


DraftSight

https://www.draftsight.com/

Это двумерная CAD система. Если вы привыкли работать в AutoCAD, то DraftSight станет отличной альтернативой для вас. Он имеет довольно похожий процесс работы с AutoCAD и даже обеспечивает схожий внешний вид, что упрощает миграцию.
DraftSight имеет интерактивный графический интерфейс с множеством настроек, поддержкой блоков, импорта и экспорта, G-Code и многое другое и поддерживает несколько форматов файлов, а также совместим с форматом файла .dwg для AutoCAD.
Но к сожалению новых версий для Linux уже выпускаться не будет. Последняя версия датирована за 2019 год.
После установки, чтобы начать использовать DraftSight, вам необходимо зарегистрировать свою копию, используя свой идентификатор электронной почты.

Установить


Облачные CAD решения

Облачные решения обычно работают через веб-браузер и не требуют установки какого-либо еще дополнительного программного обеспечения на компьютер, поэтому независимы от платформы.
Соответственно их также можно рассматривать как решение и для Linux тоже, если конечно это решение не требует для своей работы только Internet Explorer. 🙂

OnShape

https://www.onshape.com/

С огромным ростом технологий облачных вычислений, облачные CAD-решения, такие, как OnShape, становятся более популярными с каждым днем.


Творчество

Здесь собраны программы, которые хоть и связаны с проектированием, но практический результат их связан больше с развлечением.

LeoCAD

https://www. leocad.org/

LeoCAD – это аналог AutoCAD для создания визуальных моделей с помощью LEGO-блоков. Программа оптимизирована для создания больших моделей и вы можете создавать с помощью неё строительные инструкции с множеством шагов, и при этом иметь доступ к нескольким представлениям одновременно.

Для того, что бы в ней поработать, вам необходимо перейти по ссылке https://github.com/leozide/leocad/releases/ и загрузить файл с расширением .AppImage.
Что это за расширение и как с ним работать, вы можете ознакомиться в нашей другой статье.

После того как файл будет загружен, его необходимо сделать исполняемым и можно будет запустить.
Например, на момент написания этой статьи версия программы 19.07.1, поэтому в нашем примере это будет выглядеть вот так:

$ wget https://github.com/leozide/leocad/releases/download/v19.07.1/LeoCAD-Linux-19.07.1-x86_64.AppImage     # загружаем
$ chmod +x ./LeoCAD-Linux-19.07.1-x86_64.AppImage     #  делаем исполняемым
$ . /LeoCAD-Linux-19.07.1-x86_64.AppImage     # запускаем и наслаждаемся

Этот список хотелось бы сделать самым полным из существующих, поэтому буду благодарен, если вы мне укажете на еще CAD-прграммы, про которые я забыл указать в єтой статье.
Также буду благодарен, если вы найдете и укажете мне не точности в самой статье.

Жду ваши замечания, мысли и т.д. в комментариях ниже.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

5 2 votes

Рейтинг статьи

Похожее

Автор публикации

Стараюсь для вас

Комментарии: 980Публикации: 927Регистрация: 10-06-2016

Что это за файл - STL?

Давайте продолжим наше объяснение. Мы только что видели, что файл STL на самом деле является переводом трехмерного объекта , но что это означает? Этот файл будет кодировать геометрию поверхности объекта, концепция, используемая на этом шаге, называется тесселяцией. Тесселяция - это действие мозаики поверхности с геометрическими фигурами, особенно треугольниками, как в примере ниже:

https://computergraphics.stackexchange.com

Роль файла будет заключаться в хранении информации о них. треугольная геометрия.Существует два различных способа хранения информации в файле: кодирование ASCII и двоичное кодирование, которые сохраняют компоненты единичного вектора нормали к треугольнику и координаты вершин.

Файл ASCII STL всегда начинается с этой строки:

твердое имя

Имя будет именем модели, и оно продолжается со всеми числами треугольников:

facet normal n i n j n k

внешний цикл

вершина v1 x v1 y v1 z

вершина v2 x v2 y v2 z

vertex v3 x v3 y v3 z

endloop

endfacet

Каждый n или v число с плавающей запятой. Файл ASCII STL заканчивается на:

endolid name

Если ваш файл большой и очень подробный, он может стать немного сложным и стать огромным. В этом случае есть другое решение.

Двоичный файл начинается с 80-символьного заголовка, и каждый треугольник затем представлен двенадцатью 32-битными числами с плавающей запятой. И в итоге это выглядит так:

UINT8 [80] - Заголовок

UINT32 - Количество треугольников

каждый треугольник

REAL32 [3] - Нормальный вектор

REAL32 [3] - Вершина 1

REAL32 [3] - Вершина 2

REAL32 [3] - Вершина 3

UINT16 - Счетчик байтов атрибута

end

Этот двоичный формат кодирования способ легче читать, что может быть удобно, когда вам нужно проверить файл, чтобы найти возможную проблему.

Бесплатное программное обеспечение САПР

Начало работы в качестве художника или дизайнера визуализации часто может оказаться трудным. Вы не только боретесь с серией сложных классов и сертификатов, но и цена приема на множество программ, которые вам нужно будет изучить, очень высока. Эти препятствия могут отпугнуть тех, кто думает, что может развить страсть к графическому дизайну, анимации или архитектурному дизайну.

К счастью, есть несколько бесплатных, эффективных программ CAD, которые помогут новичкам немного замочить ноги, прежде чем полностью окунуться в глубокую точку новой карьеры.Некоторые из этих программ даже достаточно надежны, чтобы их можно было использовать в качестве профессионала, что облегчает переход для новичков, желающих наконец заработать плоды своего труда. Вот 5 бесплатных программ CAD, которые помогут преодолеть разрыв между новичками и экспертами.

1 | TinkerCAD

Для истинных новичков TinkerCAD - это программа на основе браузера, которая должна помочь избавиться от первоначального желания попасть в индустрию визуализации. Это невероятно интуитивно понятная и простая в использовании программа. … ну… поработайте. Теперь программа принадлежит Autodesk, гиганту в индустрии САПР, поэтому переход с TinkerCAD на более продвинутую, платную часть программного обеспечения будет немного проще с точки зрения обучения. Если вы ищете отправную точку, это, вероятно, ваш лучший способ получить максимальную отдачу от раннего опыта.

2 | Google SketchUp

SketchUp произвел серьезную встряску в мире 3D-моделирования и САПР за последние 10 лет. Это была первая программа, которая показала возможности цифрового моделирования с помощью небольшого, легкого для понимания набора инструментов, в котором вы могли бы научить свою бабушку ориентироваться.С тех пор это программное обеспечение было предложено архитекторами и дизайнерами, куплено гигантом Кремниевой долины и стало использоваться в домах больше, чем любое другое программное обеспечение для моделирования на рынке.

3 | FreeCAD

FreeCAD - это программа параметрического моделирования без твердотельных элементов, которая в основном используется для проектирования и моделирования реальных объектов. Это программа, основанная на компонентах и ​​значениях, которая позволяет вам изменять и изменять ваши 3D-модели с помощью ряда числовых значений. входы.Это не самая удобная для пользователя программа САПР, но для людей с более техническим складом ума это отличный инструмент для точной настройки более сложных деталей вашего дизайн-проекта.

4 | Blender

Blender - это универсальный инструмент для 3D-моделирования и рендеринга, который идет вразрез с отраслевыми тенденциями и нормами с тех пор, как он стал публичным в 2002 году. Он полностью открыт и имеет одно из самых преданных сообществ художников и дизайнеров, поддерживающих не только его эволюция, но образование его пользователей.Результаты, которые вы можете получить из Blender, находятся на одном уровне с такими, как VRAY, Maxwell и Lumion 3D. Если вы новичок в игре или участвовали в ней с самого начала, Blender должен занять постоянное место на панели приложений.

5 | DraftSight

Если вы ищете не что иное, как простую традиционную программу 2D САПР, на DraftSight есть ваше имя. Его кристально чистый интерфейс в сочетании с необходимым количеством инструментов 2D CAD делает его идеальным для тех, кто хочет перейти от линейки и карандаша к мыши и клавиатуре.Чисто. Это просто. Это то, чего не хватает большинству домашних мастеров и мастеров по выходным.

Программы САПР с открытым исходным кодом | Opensource.com

Примечание редактора: эта статья была первоначально опубликована в мае 2016 года и была обновлена, чтобы включить несколько дополнительных опций.

CAD - компьютерное проектирование или компьютерное черчение, в зависимости от того, кого вы спрашиваете - это технология, созданная для упрощения создания спецификаций для реальных объектов. Независимо от того, является ли объект, который вы строите, дом, автомобиль, мост или космический корабль, есть вероятность, что он начался в программе САПР того или иного типа.

Среди наиболее известных программ САПР - AutoCAD от AutoDesk, но существует множество других, проприетарных и открытых. Так как же складываются альтернативы AutoCAD с открытым исходным кодом? Ответ зависит от того, как вы планируете их использовать.

Давайте начнем с честности и откровенности: если вы ищете замену существующей программе CAD, которая обеспечит идентичную функциональность и рабочий процесс без каких-либо изменений в ваших процессах, вы будете разочарованы.Но я бы сказал, что причина вашего разочарования не имеет ничего общего с лицензированием продукта - легко заменить сложные программы давними пользователями, у которых есть особые потребности и ожидания в отношении своего программного обеспечения.

Уловка для определения того, является ли программа на замену, открытая или закрытая, хорошим выбором для вас, состоит в том, чтобы точно определить, что вам нужно. Ситуация ничем не отличается от обнаружения того, что человек, который настаивает на том, что ему «нужен» Photoshop, просто использует его для рисования нескольких геометрических фигур и удаления эффекта красных глаз с фотографий; что им действительно нужно, так это инструмент для редактирования графики, который может заменить эти конкретные функции. Имеет ли он все навороты оригинала, не имеет значения, если эти функции оплачиваются, но не используются.

Мое личное путешествие по программам САПР с открытым исходным кодом не было исключением. Я недолго работал с AutoCAD в аспирантуре, поэтому, когда я хотел поиграть с рисованием трехмерных планов чего-либо, это было почти все, что я знал. Но одно это не сделало AutoCAD лучшим выбором.

Поскольку я стремился заменить все больше и больше программного обеспечения в своей жизни на варианты с открытым исходным кодом, Blender оказался столь же хорош для моих потребностей в 3D-моделировании, независимо от того, играл ли я с моделями, созданными для 3D-принтера, или смотрел на экспортированные пейзажи. из других программ.И для относительно простой задачи планирования моих домашних ландшафтных проектов Sweet Home 3D была отличной альтернативой с открытым исходным кодом.

Если ваши потребности немного более конкретны и вам действительно нужна специальная программа САПР, вот отличные варианты с открытым исходным кодом, которые стоит рассмотреть:

САЛОМЕ

Платформа SALOME - это приложение и фреймворк, подходящие для промышленного дизайна и моделирования. Это побочный проект OpenCascade, создателя 3D-технологий, и у него есть серьезные промышленные пользователи.SALOME объединяет инструмент моделирования CAD и CAE с промышленными алгоритмами построения сеток и расширенной 3D-визуализацией. Его редактор геометрии может импортировать файлы STEP, BREP, IGES, STL и XAO, а его редактор сетки может импортировать UNIV, MED, GGNS, SAUV и другие. Он имеет интегрированную поддержку Python.

Как и все другие приложения САПР в этом списке, это открытый исходный код, поэтому, если у вас есть собственные разработчики, создающие для него плагины, нет необходимости иметь дело с неуклюжим API. У вас есть прямой доступ к базе кода.

BRL-CAD

BRL-CAD - это кроссплатформенный инструмент САПР, созданный в 1979 году, хотя для выпуска исходного кода по лицензии с открытым исходным кодом потребовалось 25 лет. Фактически, BRL-CAD настолько стар, что считается самым старым репозиторием исходного кода приложения, которое в настоящее время находится в активной разработке.

Первоначально разработанный Майком Мууссом из Армейской исследовательской лаборатории, BRL-CAD на протяжении десятилетий использовался военными США для моделирования систем вооружения, но он также использовался для гораздо более повседневных задач проектирования, от академического до промышленного дизайна и здравоохранения. Приложения.

Итак, что вам дает более 35 лет разработки? BRL-CAD состоит из более чем 400 различных составляющих инструментов и приложений, разбросанных по более чем миллиону строк исходного кода. Не все части находятся под одной и той же лицензией, от BSD до LGPL до простого общественного достояния; файл COPYING в исходном коде проекта на SourceForge содержит более подробную информацию.

FreeCAD

FreeCAD - это параметрическая программа САПР с открытым исходным кодом, которая была создана для того, чтобы иметь возможность проектировать «реальные объекты любого размера», и хотя ясно, что многие из представленных примеров, созданных пользователями, являются объектами меньшего размера, нет конкретной причины, по которой это не могло Также не может использоваться для архитектурных приложений. FreeCAD написан в основном на C ++, и если вы программист на Python, вы захотите воспользоваться возможностью расширять и автоматизировать FreeCAD с помощью его интерфейса Python.

FreeCAD может импортировать и экспортировать из множества распространенных форматов для 3D-объектов, а его модульная архитектура позволяет легко расширять базовую функциональность с помощью различных плагинов. Программа имеет множество встроенных опций интерфейса, от эскиза до рендерера и даже возможности моделирования роботов. В настоящее время FreeCAD находится в стадии бета-тестирования и регулярно выпускается, но разработчики предупреждают, что он еще не подходит для производственного использования.

Исходный код

FreeCAD размещен на GitHub и доступен как открытый исходный код по лицензии LGPL.

LibreCAD

LibreCAD - еще одна программа САПР, предназначенная для работы в Windows, Mac и Linux. Разветвление QCAD (упомянутого ниже), LibreCAD имеет интерфейс, знакомый пользователям AutoCAD, и по умолчанию он использует формат AutoCAD DXF для импорта и сохранения, хотя он также может использовать другие форматы. LibreCAD - это только 2D, поэтому он имеет больше смысла, если вы планируете использовать план сайта или что-то подобное, э-э, плоское.

LibreCAD находится под лицензией GPL, и вы можете найти его полный исходный код на GitHub.


Это не единственные варианты. Другие хорошие варианты, на которые стоит потратить время, включают:

  • OpenSCAD, который позиционируется как «твердотельный 3D-модельер для программистов» из-за того, что это не интерактивный разработчик моделей, а тот, в котором моделирование выполняется с помощью файла сценария.
  • QCAD, кроссплатформенный, но ограниченный двумерными приложениями.
  • SolveSpace - параметрическая двух- и трехмерная программа САПР.
  • OpenJSCAD.org, который представляет собой обновленный интерфейс для OpenJsCad. Оба являются инструментами 2D- и 3D-моделирования на основе JavaScript, которые работают в браузере и доступны по лицензии MIT.

Поскольку мы не можем включить здесь все варианты, если у вас есть фаворит, сообщите нам об этом в комментариях ниже.

Вы хотите прочитать больше подобных статей? Подпишитесь на нашу еженедельную рассылку новостей по электронной почте.

Лучшие 4 бесплатных пакета программного обеспечения САПР на рынке на 2021 год

Все любят получать что-то бесплатно, но если это что-то не дает того, что должно ... цена все равно завышена. С другой стороны, если это бесплатно и это именно то, что вы ищете, это все равно, что искать деньги на улице. Если вы ищете базовые пакеты программного обеспечения САПР и не нуждаетесь в высокотехнологичной функциональности, вы, вероятно, найдете все, что вам нужно, а может быть и больше, в одном из этих четырех качественных пакетов, которые вы можете скачать бесплатно.

Что нам не нравится

  • Использование водяных знаков на выпусках бесплатного программного обеспечения.

  • Полнофункциональная и более сложная, чем другие программы, не удобна для новичков.

AutoCAD, лидер индустрии САПР, предлагает бесплатную полнофункциональную версию для загрузки студентам и преподавателям. Единственное ограничение для программного обеспечения - это водяной знак на любых создаваемых вами графиках, означающий, что файл был создан в непрофессиональной версии.

Autodesk не только предлагает бесплатно свой базовый пакет AutoCAD, но также предлагает бесплатные пробные лицензии почти для всего набора вертикальных пакетов AEC, таких как набор инструментов Civil 3D и AutoCAD Architecture, и AutoCAD Electrical.

Если вы хотите изучить САПР или просто заняться личным дизайном, это идеальный вариант.

SketchUp был первоначально разработан Google и был одним из лучших бесплатных пакетов САПР, когда-либо представленных на рынке.В 2012 году Google продала продукт Trimble. Компания Trimble улучшила его и доработала, и теперь предлагает множество сопутствующих продуктов. Бесплатная веб-версия SketchUp обладает большой мощностью, но если вам нужны дополнительные функции, вы можете купить SketchUp Pro - и заплатить немалую цену.

Интерфейс позволяет легко освоить основы. Даже если вы никогда раньше не работали с САПР или 3D-моделированием, вы можете составить несколько действительно хороших презентаций за считанные минуты.

Конечно, если вы хотите разработать подробный дизайн с точными размерами и допусками, вам нужно будет потратить некоторое время на изучение тонкостей программы.Веб-сайт SketchUp предлагает действительно впечатляющий набор видео и вариантов самостоятельного обучения, которые помогут вам на этом пути.

Компания больше не разрабатывает Sketchup Make, бесплатное программное обеспечение для настольных ПК, но вы можете загрузить его из архивов Trimble.

FreeCAD - это серьезное предложение с открытым исходным кодом, которое поддерживает параметрическое 3D-моделирование, что означает, что вы можете изменить свой дизайн, вернувшись в историю своей модели и изменив ее параметры. Целевой рынок - это в основном инженеры-механики и разработчики продуктов, но у него много функциональных возможностей и мощности, которые кажутся привлекательными.

Как и многие продукты с открытым исходным кодом, у него есть лояльная база разработчиков, и он может конкурировать с некоторыми коммерческими тяжеловесами из-за его способности создавать настоящие 3D-тела, поддержки сеток, 2D-черчения и множества других функций. Кроме того, он настраивается и доступен на нескольких платформах, включая Windows, Mac и несколько дистрибутивов Linux, таких как Ubuntu и Fedora.

Что нам нравится

  • Бесплатно и с открытым исходным кодом.

  • Отлично подходит для работы в 2D.

Что нам не нравится

  • Не так прочен для работы с 3D.

  • Веб-сайт посвящен тому, что важно для разработчиков приложений, а не для пользователей САПР.

LibreCAD - еще одно предложение с открытым исходным кодом - это высококачественная платформа для моделирования в 2D-САПР. LibreCAD вырос из QCAD и, как и FreeCAD, имеет большое количество лояльных последователей дизайнеров и заказчиков.

Он включает в себя множество мощных функций, включая привязку к сетке для рисования, слоев и измерений.Его пользовательский интерфейс и концепции аналогичны AutoCAD, поэтому, если у вас есть опыт работы с этим инструментом, с ним будет легко освоиться.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Топ-10 бесплатных программ САПР, которые следует использовать в 2021 году

Компьютерное проектирование (обычно называемое САПР) стало неотъемлемым фактором, двигающим мир вперед. САПР позволяет проектировать все, от крошечных электронных устройств до больших зданий, плотин и т. Д.Естественно, программы САПР стали дорогими, поскольку большинство профессионалов используют их для проектирования вещей. А если вы студент или фрилансер, покупка дорогостоящего программного обеспечения САПР становится далекой мечтой. Но не о чем беспокоиться, поскольку мы составили список из 10 лучших бесплатных программ САПР, которые не уступают платным. Итак, без промедления, давайте рассмотрим лучшее бесплатное программное обеспечение САПР в 2021 году.

Лучшее бесплатное программное обеспечение САПР (обновлено в марте 2021 г.)

Здесь мы составили список из 10 лучших бесплатных программ САПР, которые вы можете использовать в 2021 году.Список включает два вида программного обеспечения - бесплатное и премиум-версию ПО для студентов. Последнее будет полезно, когда ваше учреждение использует определенный инструмент, и вам тоже нужно его использовать.

1. FreeCAD

FreeCAD, как следует из названия, является бесплатным программным обеспечением САПР с открытым исходным кодом, и это лучший выбор как среди новичков, так и среди профессионалов. Если вы хорошо разбираетесь в основах моделирования САПР, то это программное обеспечение будет для вас лучшим выбором. Педагог или программист также могут извлечь максимум из FreeCAD, учитывая его многоцелевое поведение и интуитивно понятный интерфейс.

Несмотря на то, что FreeCAD является бесплатным инструментом, пользовательский интерфейс почти не уступает профессиональному программному обеспечению САПР. Он также обладает множеством функций. Вероятно, наиболее важной особенностью FreeCAD является параметрическая модель. Это позволяет вам вернуться и отредактировать свои действия, чтобы получить наилучшие результаты. Программное обеспечение также имеет модульную архитектуру, что позволяет устанавливать плагины для дополнительных функций, которые вам нужны.

Кроме того, с точки зрения опытного пользователя, может быть реализован в приложении с помощью модулей Python , что делает его весьма полезным.Дополнительные функции FreeCAD включают модуль моделирования роботов, который помогает вам изучать движение роботов, модуль визуализации для экспорта вашего проекта во внешние модули визуализации и многое другое. Подводя итог, можно сказать, что если вы ищете бесплатное программное обеспечение САПР для начинающих, то FreeCAD - отличный выбор. Я бы сказал, что даже профессионалы могут использовать его, учитывая инструменты и функции, которые он содержит.

Посетить веб-сайт (бесплатно)

2. Tinkercad

Предположим, вы дома у друга и вам позвонили, чтобы спроектировать простую 3D-модель.Теперь на компьютере вашего друга не установлено программное обеспечение САПР, но у вас есть мощное подключение к Интернету. В таких случаях у вас есть решение в Tinkercad. Это онлайн-решение для 3D Digital Designs. Самое лучшее в Tinkercad - это то, что он не требует предыдущего опыта. и его можно использовать бесплатно.

Программа не так функциональна, как другое программное обеспечение САПР. Но если вам нужна простая платформа для разработки моделей, особенно для 3D-печати, то Tinkercard - лучшее решение.Кроме того, Tinkercard является частью семейства Autodesk, поэтому вы получаете все виды интеграции и поддержку форматов файлов.

Что мне больше всего нравится в Tinkercad, так это то, что он привлекает молодых людей к изучению САПР. Это может показаться не очень привлекательной перспективой для молодой аудитории, но лекции веселые. Здесь есть чему поучиться. Вы можете изучить 3D-дизайн, дизайн электроники, кодовые блоки и многое другое. . Есть даже учебники по созданию моделей Minecraft.

Здесь есть галерея, где вы можете найти то, что другие пользователи создают и чем делятся.Некоторые другие функции Tinkercad - это интеграция со службами 3D-печати, поддержка HTML5 и мощная библиотека геометрии. Tinkercad - отличная онлайн-платформа для начала изучения САПР, и это идеальное программное обеспечение САПР для 3D-печати. Тем более, когда услуга не стоит ни копейки.

Посетить веб-сайт (бесплатно)

3. LibreCAD

В отличие от других программ САПР в этом списке, LibreCAD - это программа для 2D-моделирования для Windows, macOS и Linux.Это бесплатное программное обеспечение САПР с открытым исходным кодом, которое можно использовать как в личных, так и в коммерческих целях. LibreCAD использует некоторые библиотеки из другой программы САПР под названием BRL-CAD.

Он предлагает интерактивный геометрический дизайн, трассировку лучей для рендеринга и анализа, набор тестов и многое другое. Вы можете создавать геометрические 2D-конструкции, печатные платы, математические фигуры и т. Д. в настраиваемом интерфейсе, что приятно. Кроме того, он поддерживает форматы файлов DWG и DWF, поэтому вы можете легко импортировать сохраненные проекты из AutoCAD или других приложений САПР.

Кроме того, вы можете экспортировать свой 2D-дизайн в форматы DXF, SVG и PDF. LibreCAD также поддерживает плагины, поэтому вы можете добавить дополнительные инструменты, просто установив сторонний плагин. Если вы ищете бесплатное программное обеспечение САПР для начинающих, интересующихся 2D-моделированием, LibreCAD - лучшая программа.

Посетить веб-сайт (бесплатно)

4. OpenSCAD

Если вас устраивает , ​​использующий язык текстового описания для создания 3D-объектов САПР , вы можете найти OpenSCAD как эффективное бесплатное программное обеспечение САПР.Есть несколько сценариев, в которых вам может понадобиться такой интерфейс, особенно если вы работаете в профессиональной сфере. При моделировании вы должны быть настолько конкретны, насколько это возможно, и вы поймете, насколько полезен OpenSCAD в таких случаях.

Программное обеспечение поставляется с обширным документом, в котором рассказывается о параметрах, которые следует учитывать при описании. Он предлагает впечатляющий уровень документации, которая поможет в долгосрочной перспективе, особенно если вы только начинаете.

Пользовательский интерфейс ориентирован на разработчиков, поэтому вы можете использовать OpenSCAD, если вас это устраивает. OpenSCAD доступен для устройств Windows, Linux и macOS. Разработчики говорят, что они считают OpenSCAD отличным средством проектирования, поскольку им не нужно иметь дело с меню или ярлыками, - это чистый код. Однако это означает, что программа не для новичков. Если вы только начинаете работать с САПР, это не для вас.

Посетить веб-сайт (бесплатно)

5.ZBrushCoreMini (ранее Sculptris)

ZBrushCoreMini - еще одно бесплатное программное обеспечение САПР, ориентированное на 3D-скульптуру и 3D-моделирование. Он сделан одним из лидеров индустрии по имени Pixologic. Инструмент имеет профессиональный пользовательский интерфейс, и любой желающий может освоить его в более короткие сроки, если вы знаете основы творческого проектирования.

Здесь есть несколько функций, которые очень полезны при проектировании . Например, есть поддержка как навигации ZBrush, так и навигации стандартного уровня.

ZBrushCoreMini даже предлагает поддержку подключаемых модулей , с помощью которых вы можете расширить возможности и повысить производительность. Кроме того, есть некоторые функции, ориентированные на скульптуру и дизайн, которые вы можете найти на официальном сайте. Это программное обеспечение САПР доступно для macOS и Windows с системным требованием 1 ГБ ОЗУ или более.

Другие примечательные особенности Sculptris включают кнопку GoZ, которая позволяет переносить вашу сетку в ZBrush, динамическую тесселяцию, иммерсивный интерфейс, проекционное рисование и многое другое.Подводя итог, можно сказать, что если вы ищете бесплатное программное обеспечение САПР для начинающих, то ZBrushCoreMini - отличный выбор. Кроме того, он неплохо справляется с 3D-печатью.

Посетить веб-сайт (бесплатно)

6. SketchUp

SketchUp - это программное обеспечение профессионального уровня, используемое для 3D-моделирования в нескольких отраслях, таких как дизайн интерьеров, архитектура, инженерия, разработка дизайна видеоигр и т. Д. Как вы уже догадались, SketchUp - это платный инструмент, но он предлагает бесплатный уровень для личные пользователи и студенты.Однако бесплатный сервис доступен только на его веб-платформе.

Вы можете создавать 3D-модели, визуализировать их и сохранять проект в формате DWG. Одно из заметных дополнений SketchUp включает в себя его библиотеку сборок моделей с открытым исходным кодом и 3D Warehouse , достаточно большую коллекцию 3D-моделей, загруженных другими пользователями.

Кроме того, , ​​поскольку это инструмент, разработанный с использованием Ruby, также поддерживает расширения . Хранилище расширений SketchUp - важная функция для тех, кому требуется повышенная производительность.Кроме того, если вы хотите использовать собственное приложение, вы можете попробовать SketchUp Pro, доступный для 30-дневной пробной версии. Итак, у вас будет достаточно времени, чтобы проверить это перед покупкой.

В целом бесплатная веб-версия SketchUp - отличный инструмент как для новичков, так и для профессионалов. Если Tinkercard окажется слишком примитивным для ваших нужд, тогда Sketchup станет идеальной альтернативой, поскольку он предлагает расширенные инструменты без многих ограничений в Интернете.

Посетите веб-сайт (бесплатно для личного использования, платные планы начинаются от 119 долларов в год)

7.Fusion 360

Для тех, кто не знает, Fusion 360 - это САПР, разработанная Autodesk. Это , ​​доступный бесплатно, чтобы сделать компьютерное проектирование доступным для студентов, авторов и даже любителей . Fusion 360 делает упор на построение концепций в первую очередь, что делает его отличным инструментом для обучения. Вам нужно будет пройти все основы 3D-дизайна и моделирования, моделирования, генеративного дизайна и многого другого.

Самое лучшее в Fusion 360 - это то, что вы можете делать все в одном месте.Вы можете создавать 3D-проекты, визуализировать сложные механические конструкции, разрабатывать собственные траектории, запускать моделирование, сотрудничать через облако и многое другое.

Кроме того, если вы расширяете свой проект в будущем, вы можете легко перенести его в программное обеспечение CAM или CAE. Это здорово, правда? Кроме того, вы также можете объединить элементы дизайна из разных проектов , создать прототип и даже изготавливать на единой платформе.

Это лучшая часть программы на базе Autodesk.В общем, Fusion 360 - одно из лучших бесплатных программ САПР, и если вы новичок в этой области, то этот инструмент станет вашим первопроходцем.

Посетите веб-сайт (бесплатно для личного использования, платные планы начинаются с 495 долларов США в год)

8. AutoCAD

Когда дело доходит до 3D-моделирования, AutoCAD не нуждается в особом представлении, поскольку он уже много лет является отраслевым стандартом. Это программа премиум-класса, но вы можете получить это программное обеспечение САПР бесплатно через годичную студенческую лицензию .Если вы не знали, AutoCAD также является частью семейства Autodesk и стоит очень дорого, поэтому ни один студент не может его себе позволить. Однако компания также знает, что если студенты не могут использовать AutoCAD, они не будут его изучать. И это отрицательно скажется на продажах в будущем, когда эти студенты станут выпускниками и профессионалами.

В студенческой версии вы получаете все возможности AutoCAD . По сравнению с планом AutoCAD за 200 долларов в месяц, эта студенческая версия действительно превосходна.Вы можете создавать сложные сборки, различные металлические конструкции и моделировать их в программе. Диапазон современных инструментов и поддонов в AutoCAD невероятен.

Кроме того, AutoCAD имеет достаточно широкий спектр доступной документации, которую вы можете использовать, чтобы узнать основные и расширенные функции инструмента. Поэтому, если вы студент, я настоятельно рекомендую вам перейти на AutoCAD, поскольку он бесплатный и предлагает множество функций.

Посетите веб-сайт (бесплатно для студентов, платные планы начинаются с 1690 долларов США в год)

9.Onshape

Onshape - это программное обеспечение современного САПР, известное своим превосходным хранилищем проектов и сборками. В отличие от других программ, которые являются автономными настольными приложениями, Onshape представляет собой облачную платформу для проектирования. Вы можете создавать сложные твердотельные и поверхностные модели прямо в браузере, не опасаясь потерять ход проектирования.

Поскольку Onshape представляет собой веб-платформу, все ваши действия мгновенно сохраняются в облаке, тем самым защищая вас от потери данных.В системах автоматизированного проектирования потеря прогресса проектирования является большой проблемой, поскольку ваш проект со временем расширяется. Помимо этого, Onshape поставляется с тремя основными инструментами проектирования: детали, сборки и чертежи.

Вы можете создавать хорошо структурированные и детализированные сборки на основе уникальной базы данных архитектурного проектирования. А для рисования вы можете легко импортировать файлы DWG, DW или DXF , если вы раньше работали в Autodesk.

Теперь вы, должно быть, думаете, что Onshape - это программное обеспечение премиум-класса, причем дорогое, так почему мы его рекомендуем? Программное обеспечение абсолютно бесплатно доступно для студентов, преподавателей и любителей.Итак, чего вы еще хотите? Мощное облачное программное обеспечение со всеми современными инструментами для ваших дизайнерских нужд. В каком-то смысле Onshape на данный момент является одним из лучших бесплатных программ САПР.

Посетите веб-сайт (бесплатно для студентов, платные планы начинаются с 1500 долларов в год)

10. nanoCAD

Хотя nanoCAD не совсем бесплатный, он намного дешевле своих конкурентов. И поэтому я включил его в этот список. Это недорогое программное обеспечение САПР, которое предлагает расширенные инструменты для рисования и создания 2D и 3D проектов .

Неважно, к какой отрасли вы относитесь - архитектура, производство или машиностроение - этот инструмент предлагает вам все возможности для черчения и рисования. Самое лучшее в nanoCAD - то, что он полностью совместим с форматом файлов DWG. Так что в случае, если вы захотите перенести свой проект в другое место в будущем, эта функция будет вам верна.

Кроме того, nanoCAD предлагает несколько API для конечных пользователей, которые можно использовать для автоматизации сложных проектов САПР.Это может помочь тем компаниям, которые регулярно создают похожие продукты, не проходя этап шлифовки черновиков.

Кроме того, nanoCAD представляет собой автономное приложение . Так что любители настольной программы оценят ее внешний вид и классический дизайн панели инструментов. Подводя итог, можно сказать, что если вы готовы заплатить единовременную плату в размере 180 долларов вместо ежемесячной или годовой подписки, то nanoCAD - отличный вариант.

Посетите веб-сайт (Бесплатная пробная версия в течение 14 дней, программное обеспечение премиум-класса доступно за единовременную плату в размере 180 долларов США)

Используйте эти бесплатные приложения САПР для создания 3D-шедевров

Это бесплатное программное обеспечение САПР, которое можно использовать для создания параметрических 2D- или 3D-моделей.Я попытался включить как простое в использовании, так и доступное программное обеспечение САПР вместе с некоторыми профессиональными инструментами, которым может потребоваться немного обучения. Некоторые из этих программ предлагают недорогие студенческие версии, которые должны стать благом для учащихся.

Итак, если вам понравилась эта статья, ознакомьтесь с другими нашими статьями о дешевом или бесплатном профессиональном программном обеспечении. Мы рассмотрели альтернативы Microsoft Visio, бесплатные альтернативы Photoshop и многое другое. Кроме того, если вы считаете, что мы упустили какое-либо хорошее программное обеспечение САПР, сообщите нам об этом в комментариях ниже.

CAD-программ | Бесплатное программное обеспечение 2D и 3D CAD

Программы САПР используются в архитектурной, инженерной и строительной отраслях для разработки проектов и составления их строительной документации, такой как строительные чертежи и производственные чертежи.

Содержание:

Что такое программа CAD?

CAD означает для автоматизированного черчения или автоматизированного проектирования . Раньше строительные чертежи составлялись вручную на бумаге.Программы САПР заменили эту функцию, позволяя архитекторам, инженерам и дизайнерам создавать свои проекты в цифровом виде. Программы CAD позволяют создавать проекты в 2D или 3D. в зависимости от желаемого результата, например, напечатанные 2D-чертежи или 3D-модели с цифровым доступом. Программа САПР также позволяет дизайнеру тестировать различные варианты дизайна, визуально объяснять сложные идеи и пространства, а также исследовать, как дизайн будет функционировать и выглядеть. Еще одним преимуществом программ CAD является то, что они обеспечивают высокую степень точности на этапах планирования и проектирования проекта.Точно составленный дизайн означает, что во время строительства меньше ошибок, что экономит время и деньги, а также снижает количество отходов.

Трудно ли выучить CAD?

CAD не сложно изучить, тем не менее, есть несколько способов начать работу от прохождения предписанного курса обучения до создания чертежа или модели с использованием онлайн-ресурсов. Основные чертёжные функции программ САПР обычно просты и интуитивно понятны для изучения , что позволяет пользователям быстро и легко создавать и изменять 2D или 3D формы.Некоторые программы САПР, такие как Allplan Engineering и Allplan Architecture, поддерживаются обширным онлайн-сборником руководств , что упрощает процесс обучения и делает их одними из лучших программ САПР для начинающих.

Требуется время, чтобы научиться сочетать эти формы таким образом, чтобы они точно описывали здание или конструкцию, и как отображать информацию в принятом стандарте. Например, у многих инженерных консалтинговых компаний есть свои собственные стандарты САПР, которые предписывают, как должен быть настроен чертеж, как должны быть названы слои, какая информация должна быть включена и как она должна быть представлена.Существует также множество различных способов настройки рабочего пространства программного обеспечения САПР и несколько вариантов использования каждого инструмента рисования. Разработка собственных рабочих процессов и изучение наиболее эффективных методов работы для создания желаемого чертежа или модели - это результат практики и опыта.

Однако не все нужно создавать с нуля в каждом проекте. Программы САПР также обычно включают библиотеку стандартных строительных компонентов , таких как двери, окна, лестницы и даже мебель. Наличие доступа к часто используемым элементам ускоряет процесс рисования, так как время не теряется, повторно отрисовывая одни и те же компоненты повторно.Вместо этого эти стандартные компоненты можно быстро и легко вставить в чертеж из библиотеки. В зависимости от используемой программы САПР они могут быть изменены при необходимости путем изменения свойств компонента, таких как высота или количество подступенков для данного лестничного марша.

Есть ли бесплатная программа CAD?

Бесплатные программы CAD могут включать как программное обеспечение 2D CAD, так и инструменты 3D моделирования. Доступны бесплатные программы CAD; однако они обычно не используются профессиональными дизайнерами, может быть бесплатным только в течение ограниченного времени или не иметь функций, которые предлагает коммерческое программное обеспечение .Сложные строительные проекты также требуют большей точности и могут иметь компоненты, такие как армирование бетона, которые легче рисовать или моделировать в программе САПР, разработанной с учетом этих приложений.

Бесплатная 30-дневная пробная версия программного обеспечения CAD

Если вам нужны профессиональные, простые в использовании программные пакеты САПР, можно загрузить как Allplan Architecture, так и Allplan Engineering в качестве бесплатной 30-дневной пробной версии. Интуитивно понятный пользовательский интерфейс делает Allplan одним из лучших программ САПР для начинающих.Возможность работать как в 2D, так и в 3D в одном пакете программного обеспечения САПР обеспечивает полную гибкость, позволяя начинающим и опытным дизайнерам работать, используя тот метод, который им больше всего подходит.

Топ-7 лучших программ САПР, доступных для Linux в 2020 году

Компьютерное проектирование (САПР) является неотъемлемой частью многих направлений инженерии. САПР профессионально используется в архитектуре, проектировании автозапчастей, исследованиях космических челноков, аэронавтике, строительстве мостов, дизайне интерьеров и даже в одежде и ювелирных изделиях.

Ряд программ САПР профессионального уровня, таких как SolidWorks и Autodesk AutoCAD, изначально не поддерживаются на платформе Linux. Итак, сегодня мы рассмотрим лучшие программы САПР, доступные для Linux. Давайте приступим.

Лучшее программное обеспечение САПР, доступное для Linux

Прежде чем читать этот список программного обеспечения САПР для Linux, вы должны помнить одну вещь: не все перечисленные здесь приложения являются бесплатными и открытыми. Мы также включили некоторые программы CAD, не относящиеся к FOSS, чтобы помочь рядовым пользователям Linux.Программное обеспечение, не являющееся открытым исходным кодом, было надлежащим образом указано.

Были предоставлены инструкции по установке для дистрибутивов Linux на основе Ubuntu. Вы можете проверить соответствующие веб-сайты, чтобы узнать о процедурах установки для других дистрибутивов.

Список не в каком-либо определенном порядке. Приложение САПР под номером один не должно считаться лучше, чем приложение под номером три и так далее.

1. FreeCAD

Для 3D-моделирования FreeCAD - отличный вариант, который является как бесплатным (пиво и речь), так и с открытым исходным кодом.FreeCAD построен на машиностроении и проектировании продуктов в качестве целевых целей. FreeCAD является мультиплатформенным и доступен для Windows и macOS, а также для Linux.

Хотя FreeCAD был выбран многими пользователями Linux, следует отметить, что это не полноценное решение. Однако полезно знать, что он активно развивается, и вы также можете найти последние выпуски на GitHub.

FreeCAD не ориентирован на прямые 2D-чертежи и анимацию органических форм, но отлично подходит для проектирования, связанного с машиностроением.FreeCAD версии 0.15 доступен в репозиториях Ubuntu.

Таким образом, вы можете установить его прямо из вашего программного центра. Если вы не найдете его там, вы можете установить его, выполнив следующую команду:

  sudo apt install freecad

Чтобы получать новые ежедневные сборки (в настоящее время это версия 0.19), просто перейдите на страницу выпусков GitHub и загрузите их.

2. LibreCAD

LibreCAD - это бесплатное решение для 2D-САПР с открытым исходным кодом. Как правило, САПР является ресурсоемкой задачей, и если у вас довольно скромное оборудование, я бы посоветовал вам перейти на LibreCAD, поскольку он действительно легкий с точки зрения использования ресурсов.LibreCAD - отличный инструмент для геометрических построений.

LibreCAD хорош как 2D-инструмент, но не работает с 3D-моделями и визуализацией. Иногда он может быть нестабильным, но у него есть надежное автосохранение, которое не даст вашей работе пропасть зря.

Вы можете установить LibreCAD, выполнив следующую команду:

  sudo apt установить librecad

3. OpenSCAD

OpenSCAD - это бесплатная программа 3D CAD. Он очень легкий и гибкий. OpenSCAD не является интерактивным: вам нужно «запрограммировать» модель, и OpenSCAD будет интерпретировать этот код для визуализации визуальной модели.В некотором смысле это похоже на компилятор. Вы не можете нарисовать модель - вы описываете модель.

OpenSCAD - самый сложный инструмент в этом списке, но как только вы познакомитесь с ним, он обеспечивает приятную рабочую среду.

Вы можете использовать следующую команду для установки OpenSCAD.

  sudo apt-get install openscad

4. BRL-CAD

BRL-CAD - один из старейших инструментов САПР. Он также является фаворитом пользователей Linux / UNIX, поскольку соответствует философии модульности и свободы * nix.

Визуализация BRL-CAD от Шона

Проект BRL-CAD начался в 1979 году, и он все еще активно развивается. BRL-CAD - это не AutoCAD, но он по-прежнему является отличным выбором для транспортных исследований, таких как термическое и баллистическое проникновение. BRL-CAD использует CSG вместо представления границ. Вам, возможно, придется иметь это в виду, если вы выберете BRL-CAD. Вы можете скачать BRL-CAD с официального сайта.

5. QCAD

QCAD - это коммерчески доступная программа САПР с открытым исходным кодом, основанная на фреймворке Qt.

Бесплатная версия сообщества имеет открытый исходный код, и ее исходный код доступен. Профессиональная версия содержит надстройки для расширенной поддержки DXF, DWG и множество дополнительных инструментов и функций.

Другими словами, бесплатная версия для сообщества ограничена определенными функциями.

QCAD может быть не лучшим программным обеспечением САПР, но пользовательский интерфейс и предоставляемые им параметры хороши для многих целей. Так что, если вы хотите попробовать программное обеспечение САПР с открытым исходным кодом, вы можете загрузить пробную версию, чтобы протестировать ее.

Сначала вы можете выбрать пробную версию, которая работает в течение 15 минут, прежде чем вам потребуется перезапустить сеанс. И если вам нравится использовать пробную версию, вы можете рассмотреть возможность ее обновления.

6. BricsCAD (не с открытым исходным кодом)

Еще одна альтернатива, предложенная некоторыми нашими читателями.

Это может быть не бесплатное решение с открытым исходным кодом. Однако вы найдете его доступным для Linux, когда купите его.

Это многофункциональная программа САПР, доступная для пользователей Linux.Если вам интересно, на его официальном сайте есть сравнительная таблица с AutoCAD, в которой перечислены его возможности и функции.

Для начала вам необходимо подписаться на 30-дневную пробную версию и приобрести ее позже, если она вам нравится.

7. VariCAD (не с открытым исходным кодом)

Сделано с использованием VariCAD

VariCAD - еще одна достойная программа САПР для 2D и 3D дизайна. Несмотря на то, что это не бесплатно, вы получаете 30-дневную бесплатную пробную версию, чтобы опробовать ее.

Для Linux вы можете загрузить пакеты Debian и RPM, чтобы попробовать.Он активно поддерживается и поддерживает большинство последних дистрибутивов Linux. Он также предлагает бесплатную программу просмотра VariCAD, которую вы можете использовать для преобразования DWG в DFX и аналогичных задач.

Почетные упоминания

  • В условиях стремительного роста технологий облачных вычислений облачные САПР, такие как OnShape, с каждым днем ​​становятся все более популярными.
  • SolveSpace - еще один проект с открытым исходным кодом, о котором стоит упомянуть. Он поддерживает 3D-моделирование.
  • Siemens NX - это CAD-решение промышленного уровня, доступное для Windows, Mac OS и Linux, но оно до смешного дорогое, поэтому мы исключили его из этого списка.
  • Затем есть LeoCAD, программа САПР, в которой вы используете блоки LEGO для создания вещей. Что вы будете делать с этой информацией, зависит от вас.

CAD на Linux - мое мнение

Хотя игры в Linux набирают обороты, я всегда говорю своим заядлым игровым друзьям придерживаться Windows. Точно так же, если вы студент инженерного факультета, у которого в учебной программе есть САПР, я бы порекомендовал вам использовать программное обеспечение, рекомендованное вашим колледжем (AutoCAD, SolidEdge, Catia), которое, как правило, работает только в Windows.

И для продвинутых профессионалов эти инструменты просто не на высоте, когда мы говорим об отраслевых стандартах.

Для тех из вас, кто думает о запуске AutoCAD в WINE, хотя некоторые старые версии AutoCAD могут быть установлены в WINE, они просто не работают, из-за сбоев и сбоев, портящих работу.

При этом я очень уважаю работу, проделанную разработчиками вышеуказанного программного обеспечения. Они обогатили мир FOSS.И приятно видеть, что в последние годы такие программы, как FreeCAD, развиваются ускоренными темпами.

Поделитесь с нами своими мыслями в разделе комментариев ниже и не забудьте поделиться этой статьей. Ваше здоровье.


Нравится то, что вы читаете? Пожалуйста, поделитесь этим с другими.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
