Технические характеристики профнастила | Применение, цены

Выделяя сферы применения профнастила, трудно перечислить все виды работ, в которых он используется. Профиль подходит для возведения стеновых ограждений, устройства крыш, обшивки фасадов, внутренней отделки помещений и даже заливки бетонных перекрытий. Универсальность подкрепляется спектром положительных свойств. Среди положительных характеристик профнастила выделяют надежность, долговечность, эстетичность и особо ценовую доступность.

Стоимость металлопрофиля укладывается в широкий диапазон, давая возможность заказчику совершать покупки в рамках экономного бюджета. Например, цена металлического листа для забора определяется в промежутке от 200 до 500 руб/кв.м. – многое зависит от условий эксплуатации, объема денежных средств и личных предпочтений покупателя. Ценовые показатели на продукцию могут колебаться, поэтому при выборе есть смысл связаться менеджером.



Технические характеристики профнастила

Иными словами это параметры, по которым классифицируется продукция. Эксперты подразделили профиль на следующие подвиды: стеновой, несуще-стеновой, несущий. С переходом от одной категории в другую увеличивается опорная способность. Имея прочность к воздействиям механических факторов, несущие марки играют роль внешних стен металлоконструкций и скрепляющей арматуры для несъемной опалубки.

К производственным характеристикам профнастила относятся:

  • форма поверхности;

  • структура металла;

  • высота гофра;

  • толщина стали;

  • длина профлиста;

  • ширина полотна;

  • тип симметрии;

  • наличие декоративного слоя;

Свойством, вытекающим из характеристик кровельного профнастила, является устойчивость к атмосферным нагрузкам. Требуется, чтобы материал выдерживал порывы ветра и скопления снега на поверхности. Именно поэтому для кровли лучше использовать марки С20, С21, НС35.

Рекомендации при покупке

Для сооружения недорогих конструкций допускается использование оцинкованного профнастила, характеристики которого сообщают меньшую долговечность и тривиальный вид. Приобретение товара с полимерным покрытием расширит диапазон цветовых решений,

увеличивая срок службы на 10 лет. В качестве палитры цветов применяется таблица RAL Classic, состоящая более чем из двухсот оттенков.

Виды профильных листов для забора рекомендуется выбирать среди марок стеновых полотен: С8, С20, С21. Увеличение толщины металла при использовании одного и того же типа товара приводит к дополнительной нагрузке на каркас конструкции. Следует помнить, что чем выше гофр, тем меньше ширина продукта. При настиле пространств большой площади этот показатель заметно сказывается на объеме приобретаемого стройматериала.


технические характеристики (размеры, вес), чертеж профиля

Профнастил в современном строительстве используется довольно широко. Из него получается прекрасное кровельное покрытие, отделка стен или самостоятельное строение. На ранке можно встретить профлист в большом ассортименте. Выпускаются как несущие, стеновые так и универсальные варианты. Чтобы кровля вашего нового дома, ограда или хозяйственная постройка прослужила долго, необходимо правильно выбрать материал. Например, профнастил С20, что он собой представляет, где его лучшее использовать?

Общие понятия о материале

Профнастил С20, как и другие варианты этого типа материала, изготавливается из оцинкованного листа стали. Далее, заготовку пропускают через специальный станок, который создает рельеф. В результате на выходе получаем профилированный стальной лист. Самый дешевый вариант не проходит дальнейшую обработку. Самый надежный профлист считает с полимерным покрытием. Такой дополнительный слой не только защищает сталь от коррозии, но и придает готовому изделию привлекательный внешний вид.

Видео по теме:

В маркировке профнастила указывается примерная область их применения. Всего выпускают три основных типа этого материала, а именно:

  • С литерой «Н» в маркировке. В этом случае речь идет о несущем профлисте. Такая марка материала используется для возведения самостоятельных построек;
  • С литерой «НС». Такое обозначение указывает на универсальность материала. Его можно использовать и как кровельное покрытие, и для возведения заборов, и для отделки стен;
  • Профнастил с литерой «С» в маркировке применяется, в основном, для внутренней и наружной отделки стен.

Но все эти области использования, можно сказать, условные. Профнастил С20, как и других марок, – это практически универсальный материал. Поэтому он с одинаковым успехом может применяться для любых работ.

Характеристики материала

Профлист С20, как можно узнать из литерного обозначения в маркировке, предназначен главным образом для отделки стен. Но его также можно использовать и для покрытия крыш в частных домостроениях или для защиты хозяйственных построек и гаражей.

Профилированный лист С20-1100 имеет следующие технические характеристики:

  • В первую очередь стоит поговорить о размерах. Полная ширина изделия составляет 1140 миллиметров. Но для расчета следует учитывать рабочую или полезную ширину. В случае с профлистом С20 она будет составлять 110 сантиметров. Именно этот параметр и указывается в маркировке;
  • Еще одна характеристика, связанная с размерами – это длина. Но тут стандартов можно сказать нет. Профлист С20, как и другой тип подобного материала, может выпускаться с длиной от полуметра до 12-16 метров. Все будет зависеть от технических возможностей производителя и от желания заказчика. Длинный листы профнастила позволяют производить его укладку на крышу в самые сжатые сроки;
  • Высота профиля. Эту информацию также можно узнать из маркировки. В случае с профнастилом С20 это значение равно двум сантиметрам. Сама волна имеет трапециевидную форму. Основание имеет ширину в 70 миллиметров, а вершина 35 миллиметров. Расстояние между основаниями волн равно 68 миллиметров;
  • Еще один параметр – это толщина листа. В случае с профнастилом С20 это значение лежит в пределах от 0,45 до 0,7 миллиметров. Чем толще лист, тем прочнее и долговечней будет изделие. При этом также возрастет и его стоимость;
  • Но не только размеры профнастила С20 интересуют строителей. Очень важная информация – это вес материала. Зная это значение можно рассчитать постоянные нагрузки, которые будут воздействовать на стропильную систему крыши. Профлист С20, как и практически любой материала этого вида, весит мало. Самое меньшее значение будет составлять всего 4,5 килограмма на квадратный метр. Столько будет весить материал при толщине листа в 0,45 миллиметра. Если брать самый «толстый» вариант, где используется стальной лист в 0,7 миллиметров, то его вес будет равен 6,7 килограммов на квадратный метр.

Это основные технические характеристики профнастила С20. Многие профессиональные строители также учитывают и другие, физические возможности материала. Например, в документации к профнастилу С20 можно прочитать про значения таких параметров, как момент инерции и момент сопротивления. Но эта информация будет полезна только профессионалам. Если вы не строитель, то и вникать в такие тонкости нет смысла.

Видео по теме:

Рекомендации по выбору профилированных листов

Профлист С20 используется для решения многих задач. Но чтобы материал в полной мере выполнял свои функции, нужно знать, как его правильно выбирать. Для этого лучше воспользоваться следующими советами от специалистов:

  1. Производство профнастила С20 регламентируется ГОСТ 24045-94 и ТУ-11 2000-004-1394544-06. Поэтому прежде чем делать покупку, следует познакомиться с документацией к изделию.
  2. Если вы приобретаете профнастил С20 с полимерным покрытием, то следует внимательно изучить его состояние. На поверхности не должно быть царапин и сколов. Только в этом случае изделие будет надежно защищено от внешних воздействий, а значит и прослужит долго.
  3. Лучше всего делать покупку профнастила С20 и других марок у крупных производителей. У небольших компаний больше риск «получить» некачественный материал.
  4. Если вы хотите сэкономить, то приобретать нужно именно у производителей, а не на строительном рынке или в магазине. В таком случае профнастил можно купить процентов на 20-30 дешевле.

Делая покупку лучше сразу же выбрать и необходимый доборный материал. Если все элементы кровли будут от одного производителя, то они идеально подойдут друг к другу. Этим вы сэкономите время и получите надежную и долговечную крышу.

Рекомендации по применению

Профлист С20 – это по-настоящему универсальный материал. Не смотря на то, что литера «С» в маркировке указывает на применение изделия для обшивки стен, его часто используют для покрытия кровли. Профнастил С20 достаточно дешевый, при этом обладает высокой прочностью и большим сроком эксплуатации. Последнее утверждение в большей мере относится к изделиям с полимерным покрытием. Простой оцинкованный профилированный лист используют как временную меру, так как он не будет служить десятилетиями.

Кроме кровли профнастил С20 можно применять и для создания заборов. Также он прекрасно подходит для внутренней и внешней обшивки стен. Еще одна область применения – это производство сэндвич панелей.

Но все-таки, чаще всего профнастил С20 используется для покрытия кровли. Монтаж профлиста не представляет больших трудностей. В общем виде работы производятся в следующей последовательности:

  1. Первым делом делается чертеж кровли. На нем указываются места расположения всех элементов.
  2. На стропила монтируется гидроизоляционная пленка, затем делается контробрешетка. Она необходима для того, чтобы создать под профнастилом воздушную вентиляционную прослойку. Поверх нее делается обрешетка.
  3. Профнастил С20 нужно укладывать на обрешетку. Ее максимальный шаг должен быть не более 40 сантиметров.
  4. Сам кровельный материал крепится при помощи саморезов или гвоздей. Лучше всего чтобы они имели оцинковку и резиновую шайбу.
  5. Профнастил С20 ложится внахлест. Начинать нужно снизу от карниза, постепенно продвигаясь к коньку.

Не смотря на то, что профнастил С20 весит немного, работать лучше вдвоем или втроем. Так и работа будет выполнена быстрее, и уменьшится риск получить травму.

Посмотрите еще статьи:

Профнастил С21 — технические характеристики и размеры (фото, видео)

Со времени появления на строительном рынке профнастил стал очень популярным материалом, с помощью которого быстро и легко возводятся каркасные конструкции, обшиваются стены, а также настилается кровельное покрытие. Технические характеристики, малый вес и доступная цена выделяют профилированный лист среди аналогов. Ассортимент продукции такого типа включает около сотни разнообразных марок, имеющих различные размеры, форму профиля и несущую способность. В этой статье мы расскажем про профнастил С21, об эксплуатационных качествах этого многофункционального материала, а также, как он может использоваться в строительстве.

Содержание статьи

Состав и виды

Профнастил С21 производится из прокатной оцинкованной стали, которой в процессе изготовления придается трапециевидный профиль с высотой волны 21 мм.

Этот материал относится к стеновому типу, однако, технические характеристики, размеры, и достаточная несущая способность профлиста позволяют использовать его как кровельный. Сочетание небольшой цены, качества и длительного срока эксплуатации делают этот материал одним из самых приобретаемых видов профнастила. Он выпускается в следующих формах:

  • Неокрашенный профнастил марки С21. Он изготовляется из стальной заготовки с цинковым покрытием, которое увеличивает антикоррозийные характеристики материала. Как правило, металлический профилированный лист такого типа стоит дешевле аналогов с полимерным покрытием на 10-100%, но служит гораздо меньше.
  • Окрашенный профнастил С21. На одну или две стороны этого вида профилированного стального листа в процессе производства наносят защитное полимерное покрытие, которое защищает металл от механических повреждений или коррозии.
    Улучшенные технические характеристики и эстетичный внешний вид сделали этот материал лидером по использованию в кровельном деле.

Строение листа профнастила

Внешний вид листа

Важно! Качество и размеры профилированного стального листа строго регламентируется нормативными документами. Оцинкованный профнастил марки С21 выпускают согласно ГОСТ 24045-94 или ТУ 1122-079-02494680-01. Окрашенный профлист с полимерным покрытием должен отвечать требованиям ГОСТ Р 52146-2003.

Стандартные размеры

Технические характеристики, внешний вид и размеры профнастила марки С21 регламентируются государственным стандартом на данный вид продукции. Качественный материал имеет актуальный сертификат соответствия и маркировку, она указывает на вид, высоту профиля, полезную ширину, а также толщину стальной заготовки, из которой производился материал.

Он имеет следующие технические характеристики:

  1. Профнастил С21 имеет полезную ширину 1000 мм, хотя он производится из прокатной оцинкованной стали шириной 1250 мм. Геометрическая ширина материала составляет 1051 мм.
  2. Благодаря техническим особенностям производства, профилированный лист этой марки может иметь длину от 1 до 12 м. Нарезка выполняется произвольно или по согласию с заказчиком. Чаще материал нарезают на листы длиной до 6 м, так как транспортировка габаритного груза обходится дешевле.
  3. Профиль этой марки имеет трапециевидную форму с высотой 21 мм, которая обеспечивает высокую несущую способность.
  4. Толщина прокатной стали, из которой производят профнастил этой марки, составляет 0,4-0,8 мм.
  5. Вес 1 квадратного метра материала, исходя из толщины стальной заготовки, составляет 4,45-8,4 кг, что позволяет создавать легкие конструкции.

Обратите внимание! Для возведения крыши удобнее приобретать профлист марки С21, размеры листа которого составляют 1051х3000 мм или больше. А для сооружения заборов и ограждения больше подходит материал с размером 1051х2400 мм. Возможность нарезки листов по заказу клиента значительно сокращает расходы за счет снижения количества остатков при монтаже.

Стандартные размеры

Технические характеристики

Применение

Хотя профнастил С21 относится к стеновому типу, на что ясно указывает маркировка этого материала, он имеет универсальное назначение. Хорошие эксплуатационные характеристики, доступная цена, легкость и высокая несущая способность позволяют применять металлический профилированный лист такого типа для решения множества строительный задач. Профнастил марки С-21 применяют:

  • Для настила кровельного покрытия на плоских или скатных крышах с любым углом наклона производственных, коммерческих и жилых сооружениях.
  • Для изготовления сборных утепленных сэндвич панелей, используемых для строительства каркасных домов.
  • Для реконструкции построек путем обшивки стен.
  • Для возведения заборов и оград дач, промышленных объектов, стройки.
  • Для строительства легких каркасных сооружений (складов, торговых павильонов, бытовок).
  • Для обшивки и утепления стен.

Профессиональные кровельный мастера утверждают, что при условии организации правильной обрешетки и стропильного каркаса, покрытие крыши из профнастила этой марки прослужит до 35-40 лет, особенно если не забывать про регулярное обслуживание конструкции.

Видео-инструкция

Профнастил С10 – размеры и технические характеристики (фото, видео)

О высоких эксплуатационных качествах, надежности и долговечности крыши из профнастила слышали все домовладельцы. Этот недорогой, доступный материал подкупает простотой монтажа и отличными отзывами. Однако, строительный рынок предлагает около сотни различных марок профлиста, отличающихся по толщине, габаритам, высоте и форме профиля, а также цене. Как же не растеряться в этом изобилии и выбрать материал, подходящий для выполнения строительной задачи? В этой статье мы расскажем, что представляет собой профнастил С-20, какие технические характеристики и размер он имеет, а также для чего он используется.

Содержание статьи

Эксплуатационные качества и виды

Профнастил С10 считается наиболее доступным и практичным материалом, который относится к стеновому типу, используемым для выполнения разнообразных строительных задач. Этот материал заслужил доверие застройщиков не низкой ценой, а уникальным сочетанием прочности, легкости и удобства монтажа.

Он производится из листовой стали холодного проката, легированную цинком горячим методом. Промышленный пресс придает заготовке волнистую форму, а происходит нарезка листов в размер. Для дополнительной защиты от коррозии на них наносят полимерное или лакокрасочное покрытие. Различают 2 категории профнастила марки С-10:

  1. Профлист с односторонним защитным покрытием. Эти марки отличаются тем, что они в процессе производства покрываются полимерами только с 1 стороны, а на обратную же сторону листа наносят лак. Такой материал стоит дешевле, он применяется для настила кровли, обшивки стен.
  2. Профлист с двухсторонним защитным покрытием. Такой материал покрывают полимерной пленкой из пурала или полиэстера с обеих сторон, поэтому он используется для сооружения заборов и ограждений, где обе стороны находятся на виду.

Процесс производства профнастила маки С-10

Готовый лист

Обратите внимание! Некоторые производители выпускают профнастил С10, покрытый полимерной пленкой с обеих сторон, с фигурным краем. Он используется для сооружения заборов. Также из профлиста этой марки изготавливают «евроштакетник», служащий для этих же целей.

Технические характеристики и размеры

Профнастил С10 является универсальным материалом, который изготавливают из прокатной стали шириной 1000 мм, 1100 мм или 1250 мм. От этой характеристики зависит размер готового листа кровельного покрытия. Качество и соответствие заявленных технических данных профлиста нормам регламентирует ГОСТ 52246-2004, который устанавливает к материалу следующие требования:

  • Полезная ширина листа с учетом нахлестов, исходя из того, какой размер был у заготовки, составляет 900 мм, 1000 мм или 1100 мм.
  • Длина профлиста марки С-10 может составлять 0,5-8 м, при этом нарезка производится по желанию заказчик с шагом 0,5 м.
  • Высота волны материала составляет 10 мм, форма профиля трапециевидная.
  • Толщина листа находится в пределах 0,5-0,7 мм.
  • Вес 1 квадратного метра покрытия из профнастила этой марки составляет 4,65-6,49 кг. Разница массы объясняется различно толщиной материала.
  • Профнастил С10 относится к стеновому типу, а значит обладает низкой несущей способностью.
  • Срок эксплуатации кровли из материала этой марки при соблюдении технологии монтажа и правильном обслуживании составляет не менее 30 лет.

Технические характеристики материала

Размеры листа

Важно! Необходимая информация, технические характеристики и размер листа профнастила содержится в маркировке материала. Первая буква кода «С» означает тип покрытия, стеновой. Число «10» говорит о высоте профиля, выраженной в мм. Числа «900», «1000» или «1100» указывают на полезную ширину, а последняя цифра – на толщину материала.

Сферы использования

Размер листа кровельного материала, эксплуатационные качества, долговечность материала этой марки делают его универсальным средством для решения строительных задач.

Легкость, механическая прочность, устойчивость к коррозии или другим неблагоприятным факторам среды, приемлемая цена выделяют профнастил с10 среди более дорогих аналогов, позволяя выполнить монтаж любых конструкций легко и быстро. Он используется для сооружения:

  1. Легких временных или постоянных кровельных настилов по сплошной обрешетке или по основанию с шагом до 50 см, если монтаж выполняется на скатной крыше с большим уклоном.
  2. Быстровозводимых временных или постоянных построек малой площади (торговых павильонов, контейнеров, бытовок, навесов).
  3. Легких каркасных конструкцию разного назначения.
  4. Обшивки стен производственных, хозяйственных или коммерческих построек и складов.
  5. Сооружения ограждений, заборов.
  6. Сборки утепленных и неутепленных «сэндвич» панелей.
  7. Подшивных потолков любой сложности.

Забор из профлиста марки С-10

Профнастил С-10 с резным краем для строительства заборов

Крыша из профнастила марки С-10

Опытные кровельные мастера утверждают, что профнастил С10, несмотря на небольшую высоту профиля, толщину, низкую несущую способность материала, подходит для настила кровельного покрытия, если при сооружении стропильного каркаса и обрешетки учитывать свойства материала. Чтобы снизить количество горизонтальных стыков, размер листов выбирают в соответствии с длиной ската.

Видео-инструкция

Профнастил с 20: технические характеристики, размеры профиля

Начиная с доисторических времен и до наших дней, люди считают самыми прочными и надежными только 3 вида строительных материалов: металл, камень, древесина. Если камень хорошо работает на сжатие, дерево на растяжение и изгиб, то металл успешно справляется со всеми нагрузками. Он способен принимать любую форму, но одним из самых востребованных материалов стал профилированный лист или профнастил. И наиболее популярным считается профлист марки С20.

Описание

Профнастил представляет собой гнутый способом холодного проката оцинкованный лист. Толщина листа не более 1 мм. Материал имеет волновую форму. Именно такая форма позволяет увеличить жесткость листа с минимальной толщиной. Все гнутые листы различают по своему назначению:
  • С – стеновые ограждения и панели.
  • Н – настил покрытий.
  • НС – настил покрытий и стеновые панели.
Вид стали, чертеж и размеры профлиста должны соответствовать требованиям ГОСТ 24045. Стоит отметить, что до 2010 года требования к размерам были достаточно строгими и марка С20 там отсутствовала. Позволялось производить только С21. В ГОСТ 24045-2010 все строгие запреты были сняты и предприятия наладили производство профнастила С20. Как правило, продукция выходит с маркировкой С20-1000-0,5, где 20 – высота гнутого профиля в мм (h), 1000 – рабочая ширина в мм (В), 0,5 – толщина листа в мм (t). Размер В – рабочая (монтажная) ширина листа. Она определяется от середины двух крайних волн. Величина ширины конструкции, поделенная на размер В, определяет необходимое количество полос профнастила.
При заказе профнастила всегда следует уточнять монтажную ширину, а при получении лучше сверить (измерить) этот размер во избежание неприятных сюрпризов на завершающем этапе монтажа. Если ширина меньше, то может оказаться, что объема материала недостаточно.
Что касается толщины, то для С20 она бывает в диапазоне от 0,4 до 0,9 мм с размерным шагом в 0,05 мм.

Цветовые решения

Цветную поверхность получают путем нанесения на оцинкованный лист красящих составов. Это могут быть:
  1. Полимерные (органические полимерные вещества).
  2. С полиэфиром (полимер на полиуретановой основе с полиамидом).
  3. С пластизолом (ПВХ плюс пластификаторы).
  4. Лакокрасочные.
  5. С полидифторионадом (фторсодержащий полимер).

Тип покрытия

Технические характеристики

Достоинства

Недостатки

ПолимерноеСтойкость к механическому воздействию, Уф излучению, коррозии, агрессивным химическим растворам.Не найдены.
С полиэстеромЗащита от механического повреждения, коррозии и солнечного излучения. Матовый блеск.Не найдены.
С пластизоломБольшой срок годности. Стойкость к агрессивным химическим растворам и механическому воздействию. Создает текстурную поверхность.Низкая стойкость к УФ излучению и высоким температурам.
ЛакокрасочноеЛегко наносятся. Стойкость к осадкам и коррозии. Блестящее покрытие.Небольшой срок службы и низкая стойкость к механическому воздействию.
С полидифторионадомНовое поколение полимеров с высокими защитными свойствами от химических растворов, механического воздействия, солнечных лучей. Пригоден для суровых климатических условий.Не найдены.
Цветовые оттенки соответствуют немецким стандартам RAL, принятым во многих странах мира. На производстве чаще всего используется классический каталог с 213 цветами. Каждый оттенок обладает 4-х значной нумерацией, где первая цифра обозначает цвет:
  • 1 – желтые,
  • 2 – оранжевые,
  • 3 – красные,
  • 4 – фиолетовые,
  • 5 – синие,
  • 6 – зеленые,
  • 7 – серые,
  • 8 – коричневые,
  • 9 – черно-белая палитра.

Производство профилированного листа

Профлист не производится на металлургических комбинатах. Обычно предприятие-изготовитель закупает готовый оцинкованный или окрашенный лист. Металлические заготовки выглядят как рулонный материал. Его подвешивают на барабан-разматыватель с помощью кран-балки, затем пропускают через прокатный стан. Система прессов придает рулону волновую поверхность. Готовая часть рулона поступает на приемочный стол, где гидравлический нож режет на листы определенной длины. Рекомендуемая нормами длина должна быть кратной 250 мм для кровли и 300 мм для стеновых панелей. На деле, на предприятии можно заказать листы любой длины, что позволит избежать большого количества обрезков.

Свойства профнастила

Обычные потребители при покупке профнастила С20 опираются на технические характеристики:
  1. Геометрические размеры: высота, длина, ширина.
  2. Вес 1 погонного метра или 1 м2.
  3. Окраска: показатель RAL, нанесение цвета с одной или с двух сторон.
Марка 20 используется при производстве таких конструкций:
  1. Ограждения, заборы.
  2. Стены в каркасно-щитовых конструкциях, внутренние перегородки.
  3. Стеновые сэндвич-панели.
  4. Покрытие кровли.
Многие производители выпускают и 20, и 21 марку листов. В чем же дело? Ведь высота различается всего в 1 мм. Даже если предположить, что ширина С21 на несколько миллиметров меньше, разве стоит это того, чтобы использовать практически одинаковые производственные катки-прессы. Разница же между марками 20 и 21 заключается в характеристике несущей способности:

Марка профильного листа

Расстояние между опорами, м

Предельная нагрузка, кг/м2

С 1 пролетом
С 2 пролетами
С 3 пролетами
С 4 пролетами
С20-1100-0,61,856140115109
2,0411028479
С21-1000-0,61,8101253208195
2,074184152145
Эти технические характеристики учитываются при выполнении кровельных работ. В климатических районах России расчетная снеговая нагрузка от 120 до 400 кг/м2. Поэтому листы высотой 20, 21 мм укладывают на обрешетку с шагом не более 400 мм. Рекомендуемая толщина настила 0,7 мм. Если сравнивать стоимость материала, то цена С21 дороже С20 на 20-50 р. за погонный метр или м2. Профнастил С20 не применяется в ответственных несущих конструкциях, но пользуется репутацией прочного, надежного и практичного материала, а цветовые оттенки позволяют сделать окружающий мир нарядным и радостным. Смотрите также видео по теме:

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик – тип покрытия, несущая способность, –  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

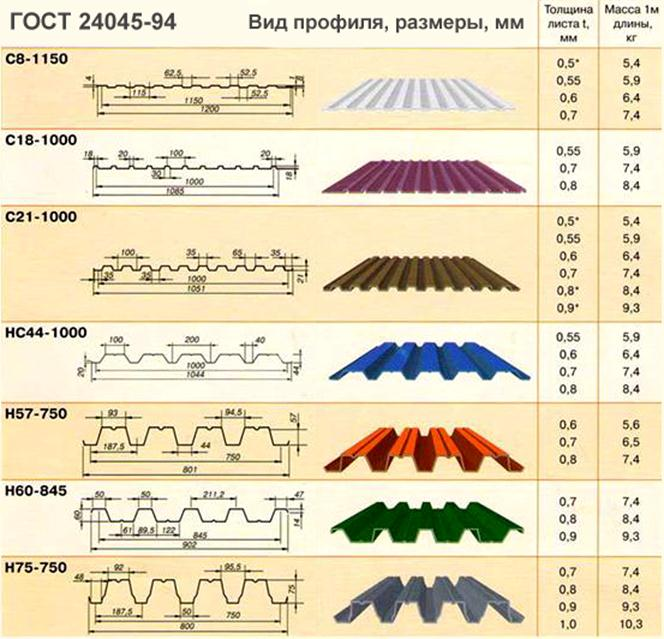

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя – сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм – для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные – «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

Марка профнастила

Высота гофра, мм

Ширина, мм

общая

полезная

С-2,5

2,5

1240

1200

С-8

8

1200

1150

С-10

10

1190

1150

НС-20

20

1130

1080

НС-44

44

1080

1010

Н-57

57

1025

965

Н-60

60

930

860

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

Марка

Толщина проката

Масса погонного метра длины, кг

Масса полезного кв.м, кг

С-8

0,4

4,45

3,87

0,45

4,93

4,29

0,5

5,42

4,72

0,55

5,91

5,15

0,6

6,41

5,57

0,7

7,39

6,43

0,8

8,37

7,29

С-10

0,4

4,45

4,05

0,5

5,42

4,93

0,55

5,91

5,37

0,6

6,41

5,83

0,7

7,39

6,72

0,8

8,37

7,64

НС-20

0,4

4,45

4,45

0,45

4,93

4,9

0,5

5,42

5,4

0,55

5,91

5,9

0,6

6,41

6,4

0,7

7,39

7,4

0,8

8,37

8,4

Н-57

0,6

5,62

7,5

0,7

6,48

8,7

0,8

7,35

9,8

Н-60

0,65

6,9

8,17

0,7

7,39

8,75

0,8

8,4

9,94

0,9

9,3

11

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.

Технические характеристики композитного листа, тольщина композитного листа, вес композитного листа

Профнастил (или профлист) – очень востребованный в России и во всем мире строительный и отделочный материал!

Его используют практически в любых отраслях, изделиях и проектах.

Металлический лист до недавнего времени был самым популярным материалом, из которого производили профнастил.

Далее начали появляться новые альтернативные материалы для производства профнастила, такие как ПВХ и поликарбонат. Легкие, светопрозрачные или цветные пластики быстро завоевали популярность и свою долю рынка у потребителей профнастила, как замена тяжелому и постоянно дорожающему металлу. Но, к сожалению, у ПВХ и поликарбоната есть масса недостатков, которые мешают их применению, такие, как: невысокая несущая способность, низкая ударная прочность, ограниченный диапазон температур эксплуатации и других.

Композитные материалы и различные изделия, производимые из них, в XXI веке пришли на смену металлу!

 Типы и размеры производимого композитного гладкого и профилированного листа ERSTE

1. Гладкий композитный лист

Типы: гладкий прозрачный, гладкий цветной, гладкий рельефный.

Толщина листа: от 0,8 до 2 мм.

Ширина листа: от 1000 мм до 1500 мм.

Возможно покрытие гелькоутом с одной стороны.



2. Профилированный композитный лист

Типы: прозрачный, цветной.

Толщина листа: от 0,8 до 2 мм.

Ширина листа: от 1000 мм до 1500 мм.

Возможно покрытие гелькоутом с одной стороны.







Преимущества композитного профилированного и гладкого листа ERSTE

Диапазон температур эксплуатации:  от -600С до +1100С

Высокая прочность и выдерживаемые нагрузки при малом удельном весе

Светопроницаемость: до 90%

Группа горючести Г1: не горит и не поддерживает горение

Очень высокая химическая и коррозионная стойкость

Гипоалергенность и устойчивость к бактериям (для мед. учреждений)

Возможность контакта с пищевыми продуктами (для пищевых пр-в)

Высокая устойчивость к ультрафиолетовым лучам: не теряет цвет

Любые цвета по каталогу RAL

Период эксплуатации не ограничен

Цена за 1 м2 меньше аналогичного металлического профлиста





Основные физико-механические характеристики композитного листа ERSTE:
Наименование показателя и единица его измерения  Профилированные и гладкие листы толщиной 1 мм
Сопротивление при растяжении, кгс/см2 900-1000
Сопротивление при сжатии, кгс/см2 1300
Сопротивление при скручивании, кгс/см2 1200
Ударная вязкость, кДж/м2, не менее 38
Коэффициент эластичности при скручивании, кгс/см2 5000
  Прочность на изгиб, Мпа, не   менее 115
Модуль изгиба, Мпа, не менее 3900
Сопротивление проколу, Н*м, не менее 5,3
Твердость по Барколу, не менее 45



Плотность, г/см3 1,39
Предельное водопоглощение, %, не более 0,2-0,3
Пропускание световых лучей, % >84
Коэффициент теплопроводности, Ккал/м2 час 0С 0,18 – 0,20
Диапазон рабочих температур, 0С От -60 до +120
Температура начала тепловой деформации, 0С +204
Удельное объемное сопротивление, Ом*м 1015 – 1016

Объяснение сортов гофрированного картона: различные типы картона

FEFCO – Европейская федерация производителей гофрированного картона – это некоммерческая организация, представляющая интересы отрасли гофрированного картона.

Коды корпусов

FEFCO – Набор стандартных шаблонов проектирования, используемых в гофрированной промышленности.

Волокно – упаковочные материалы изготавливаются из формованных волокон, иначе называемых формованной целлюлозой.

Флейта – Бумага, служащая центральным слоем гофрированного картона (картона).Он разделяет вкладыши и обеспечивает прочность и жесткость. Пожалуйста, см. Приложение 1 для более подробной информации о наиболее распространенных флейтах.

Гофрированный профиль – форма гофр в гофрированном материале

Плотность – также называется GSM, плотность бумаги, указанная в г / м2 (граммы на квадратный метр)

GSM – сокращение от граммов на квадратный метр.

Крафт – коричневая бумага или картон, произведенные из первичной целлюлозы в процессе варки целлюлозы.Он изготовлен из натуральных небеленых древесных волокон.

Легкость – в упаковке легкий вес – это конструкция упаковки, которая сокращает расход материалов, снижает вес и стоимость, а также снижает нагрузку на окружающую среду.

Лайнер – один из бумажных материалов, составляющих одну часть компонентов гофрированного картона. Есть внутренняя и внешняя облицовка; внешний вид обычно более высокого качества из-за того, что используется для отделки печати.

Mottled – Бумажный лайнер не совсем белого цвета

Одинарная поверхность – одна часть рифленой ленты приклеена только к одной подкладке

Одностенный или двусторонний одностенный картон состоит из одной части рифленой бумаги (посередине) и двух материалов (обычно картона), которые приклеиваются с обеих сторон рифленой бумаги для придания ей прочности.

Край прорези – Край листа, на котором параллельно ему проходит канавка. Он также известен как ширина материала

.

Тестовый лайнер – лайнер из вторичного сырья, который может быть изготовлен в виде листа, волокна которого во всем одинаковы. Известный как гомогенный / симплексный или, как комбинация двух слоев, при этом внешний слой представляет собой переработанное волокно более высокого качества, он известен как дуплекс или многослойный.

Tri wall – это гофрированный картон с тройным рифлением, который используется благодаря своей прочности, гибкости и экологичности.

Девственный материал – Материал, который не обрабатывался ни в какой иной форме, кроме его первоначального производства.

Вес – относится к плотности материала, дополнительную информацию см. В GSM.

Полное руководство по гофрокоробам

Словарь терминов

Клей: Вещество, используемое для скрепления слоев твердого ДВП вместе, для удержания облицовочного картона на концах канавок из гофрированного материала или для удержания перекрывающихся створок вместе для образования соединения или закрытия коробки.

Тюк: Фасонная единица материалов, заключенная в тару из ДВП или другую обертку, обвязанная лентой, веревкой или проволокой.

Базовый вес: Атрибут тарного картона, но значения могут быть определены для комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрированного материала, который зависит от размера канавки, и вес клея.

Изгиб: Способность тарного или комбинированного картона складываться по линиям разрезов без разрыва волокон поверхности до серьезного ослабления конструкции.

Заготовка или заготовка коробки: Плоский лист гофрированного картона, который был разрезан, надрезан и прорезан, но еще не склеен.

Производитель ящиков: Предприятие, которое имеет оборудование для надрезания, прорези, печати и соединения листов гофрированного или твердого ДВП в коробки и которое регулярно использует это оборудование для производства ящиков из ДВП в коммерческих объемах.

Сертификат производителя коробки (BMC): Заявление, напечатанное в круглой или прямоугольной форме на створке коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя. Иногда именуется штампом класса или штампом сертификата.

Тип коробки: Характерная конфигурация конструкции коробки, вне зависимости от размера. Имя или номер идентифицируют стили, которые обычно используются.

Картон: Типы картона, используемые для изготовления складных коробок и сборных (жестких) коробок.

Состав: Несколько слоев гофрированного картона, склеенных вместе, чтобы сформировать подушку желаемой толщины, обычно используемую для внутренней упаковки.

Навалом: Неупакованные товары в транспортной таре.Также большая коробка, используемая для хранения объема продукта (например, «объемная коробка»).

Пачка: Транспортная единица из двух или более предметов или коробок, обернутых или скрепленных вместе подходящими средствами.

Штангенциркуль: Обычно выражается в тысячных долях дюйма (мил) или иногда называется «точками». Штангенциркуль также используется как косвенный показатель качества изготовления.

Картон: Тонкий жесткий картон, используемый для создания игральных карт, знаков и т. Д.Термин часто неправильно используется для обозначения Boxboard (складные коробки) и тарного картона (гофрокороба).

Коробка: Складная коробка из картона, используемая для потребительских количеств продукта. Картонная упаковка не считается транспортной тарой.

Ящик: Ящик из гофрированного или твердого ДВП, используемый в упаковочной промышленности.

ДСП: Картон, обычно изготавливаемый из переработанной бумаги. Используется в качестве подложек для мягкой писчей бумаги, перегородок внутри коробок и центрального слоя или слоев твердого ДВП.

Комбинированный картон: Сборный лист, состоящий из нескольких компонентов, например гофрированного или твердого ДВП.

Прочность на сжатие: Сопротивление гофрокороба равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой контейнер может столкнуться при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого ДВП.Сырье, используемое для изготовления тарного картона, может представлять собой первичное целлюлозное волокно, переработанное волокно или их комбинацию.

Гофрированный картон, гофрированный картон: Структура, образованная путем приклеивания одного или нескольких листов гофрированного гофрированного материала к одной или нескольким плоским поверхностям облицовочного картона. Есть четыре распространенных типа:

  • Односторонний: Комбинация одного рифленого гофрированного материала, приклеенного к одной плоской поверхности облицовочного картона.
  • Одностенная: Две плоские облицовки облицовочного картона, приклеенные к каждой стороне гофрированного материала. Также известен как Double Face.
  • Двойная стенка: Три плоских облицовки лайнер-картона, по одной приклеенной к каждой стороне двух гофрированных материалов.
  • Тройная стенка: Четыре плоских облицовки облицовочного картона, по одной приклеенной к каждой стороне трех гофрированных материалов.

Гофроагрегат: Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает канавки в лист (ы) гофрированного материала, наносит клей на концы канавок и прикрепляет лист (ы) облицовочного картона к формируем профнастил.Сплошной лист картона может быть разрезан до желаемой ширины, отрезан до желаемой длины и надрезан в одном направлении.

Стиль дизайна: Тип лотков или колпачков из ДВП с надрезанными, сложенными и закрепленными на боковых стенках фланца клапанами, образующими глубину, в отличие от типа с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

Die Cut: Процесс резки исходного материала (например, комбинированного картона) до желаемой формы (например, заготовки коробки) с помощью штампа.

Размеры: Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения надлежащего прилегания к изделию. Внешние размеры используются при классификации носителей и при определении схем поддонов.

Двойная стена: Конструкция из гофрированного картона, в которой два слоя материала приклеиваются между тремя слоями облицовки из плоского картона.

Сопротивление раздавливанию кромок / сжатие короткой колонны (ECT): Величина силы, необходимая для раздавливания кромки комбинированной плиты, является основным фактором при прогнозировании прочности на сжатие готовой коробки.При использовании определенных спецификаций в классификациях носителей минимальные значения краевого сжатия должны быть сертифицированы.

Облицовка: Листы облицовочного картона, используемые в качестве наружных плоских элементов комбинированного гофрированного картона. Иногда называют внутренними и внешними вкладышами.

ДВП: Общий термин, обозначающий комбинированный картон (гофрированный или твердый), используемый для производства тары.

Откидные створки: Расширение панелей боковой стенки, которые при герметизации закрывают оставшиеся отверстия коробки.Обычно определяется одной линией счета и тремя ребрами.

Flexo Folder Gluer: Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортные коробки.

Флейта: Волнистый слой гофрированного материала, который наклеивается между плоскими внутренним и внешним листами лайнер-картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте транспортной коробки.

Соединение: Противоположные края заготовки склеены, скреплены скобами, проволокой или скотчем вместе в коробку.

Kraft: Немецкое слово, означающее «сила»; обозначение целлюлозы, бумаги или картона, изготовленных из древесных волокон.

Вкладыш: Гофрированный лист ДВП, вставленный в контейнер в качестве рукава и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности при штабелировании или амортизации.

Linerboard: Плоские листы бумаги, составляющие внешние поверхности листа гофрированного картона.

Материал: Картон, используемый для изготовления гофрированного слоя гофрированного картона.

Испытание на разрыв (или разрыв): Испытание на разрыв Маллена – это стандартный промышленный метод измерения прочности гофрированного картона на разрыв.

Перекрытие: Конструктивная особенность, при которой верхняя и / или нижняя створки коробки не стыкуются, а выступают одна над другой. Величина перекрытия измеряется от края клапана до края клапана.

Прокладка: Лист из гофрированного или твердого ДВП или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения ярусов или слоев предметов при упаковке для транспортировки.

Укладка на поддоны: Крепление и погрузка контейнеров на поддоны для отгрузки как единичного груза, как правило, для перемещения с помощью механического оборудования.

Панель: Лицевая или боковая сторона коробки.

Картон: Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на бортовых машинах. Основные типы – тарный и картонный.(Другой крупной группой продуктов бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

Перегородка: Набор кусков гофрированного, твердого ДВП или ДСП, которые сцепляются при сборке с образованием ряда ячеек, в которые могут быть помещены изделия для перевозки.

Ply: Любой из нескольких слоев облицовочного картона или твердого ДВП.

Балл: Термин, используемый для описания толщины или толщины картона, где одна точка равна одной тысячной дюйма.

Сопротивление проколам: Сопротивление проколам комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние точечные силы давления и защищать продукт во время грубого обращения. Этот метод используется для толстых двустенных и тройных стенок в качестве альтернативы разрыву.

Стандартный контейнер с прорезями (RSC): Коробка, созданная из одного листа гофрированного картона. Лист имеет бороздки и прорези, чтобы можно было складывать.Откидные створки, выходящие из боковых и торцевых панелей, образуют верх и низ коробки. Две внешние створки составляют половину ширины контейнера, чтобы встречаться в центре коробки в сложенном состоянии. Направление канавок может быть перпендикулярно длине листа (обычно для RSC с открытием сверху) или параллельно длине листа (обычно для RSC с открытием торца).

Score or Scoreline: Оттиск или складка на гофрированном или твердом ДВП, сделанные для расположения и облегчения складок.

Лист с насечками и прорезями: Лист из гофрированного картона с одной или несколькими линиями, прорезями или прорезями. Может быть дополнительно определен как заготовка коробки, часть коробки, лоток или обертка, деталь перегородки или деталь внутренней упаковки.

Шов: Стык, образованный любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, швами или клеем в процессе закрытия контейнера.

Установочные ящики: Ящики прямоугольной формы, с одним комплектом запечатанных торцевых клапанов, готовые к заполнению продуктом. Изделие, которое упаковывается к отправке в полностью собранном или смонтированном виде.

Лист: Прямоугольник из комбинированного картона, необрезанный или обрезанный, иногда с насечками на гофре, когда эта операция выполняется на гофроагрегате. Кроме того, прямоугольник любого из составляющих слоев тарного картона, бумаги или полотна картона при разматывании с рулона.

Прорезь: Разрез, сделанный в листе ДВП без удаления материала.

Оценка прорезей: Мелкие надрезы ножом, сделанные в заготовке коробки, позволяют сложить ее створки и стороны в транспортировочную коробку.

Промежуточный лист: Плоский лист материала, используемый в качестве основы для сборки, хранения и транспортировки товаров и материалов.

Паз: Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанной в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала.Общая ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).

Предел прочности при штабелировании: Максимальная сжимающая нагрузка, которую контейнер может выдержать в течение заданного периода времени при заданных условиях окружающей среды / распределения без сбоев.

Предел прочности на разрыв: Указывает на устойчивость тарного картона к разрыву, когда он протягивается внутрь оборудования или сквозь него во время процессов обработки и печати.

Внутренний слой: Лист комбинированных досок, нарезанный и сложенный до многосторонней формы с открытыми концами.Это может быть элемент коробчатого типа или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

Единица: Большая группа упакованных или разобранных коробок, скрепленных полосами и / или натянутыми пленками для отправки.

Единичный груз: Груз, состоящий из нескольких предметов или контейнеров, связанных между собой натяжной лентой, пластиковой термоусадочной или стретч-пленкой.

Web: Сплошной лист картона или бумаги.

Wrap-around Blank: Лист гофрированного картона с прорезями и прорезями, который формируется в коробку путем складывания ее вокруг ее содержимого.Пользователь закрывает как клапан, так и швы.

СВЯЗАТЬСЯ

Руководство по гофрокоробам для новичков – Джеймстаунский контейнер

Только начали бизнес и вам нужна упаковка для вашего продукта? Хотите освежить свои знания об упаковке? Мы здесь, чтобы помочь. Как производитель гофроупаковки, мы несколько раз посещали этот квартал и слышали ряд вопросов об упаковке. Вот обзор всего, что вам нужно знать о гофрокоробах и о том, какой тип подходит именно вам.

Во-первых, давайте начнем с высокого уровня. Вы можете думать о своей упаковке как о картонной коробке, но картон и гофрированный картон – это не одно и то же. Картон – это прочная бумага, и на самом деле он , а не , используемый для прочных транспортных контейнеров. Хороший пример картонной коробки – коробка от хлопьев.

С другой стороны, гофрированный картон

– это гораздо более прочный картон, который состоит из двух основных компонентов: лайнера и материала. Вкладыш – это плоский материал, который обычно находится на внешних поверхностях доски (но также может быть найден внутри некоторых более тяжелых комбинаций плит), и материал, который можно найти между вкладышами.Материал создает дугообразную форму или «канавки» между вкладышами и вносит большой вклад в прочность доски. После того, как эти листы бумаги склеены, они образуют гофрированный картон, который затем превращается в структуру, способную выдержать длительные перевозки, удары и падения. (Во многих случаях ваша коробка с хлопьями не выдержит.) Когда вы идете заказывать упаковку, важно понимать разницу, потому что есть вероятность, что вы не захотите отправлять свои продукты в картонной коробке.

Изучите основы гофроящиков, прежде чем приступить к работе с новой упаковкой

Теперь, когда вы знаете, что вам, вероятно, понадобится гофрокороб, вам нужно выяснить, какой тип ящика вам понадобится. На создание гофрокороба влияет ряд факторов, и это одна из причин, почему они так легко настраиваются. Независимо от того, нужна ли вам коробка для зажигалки, чтобы сократить расходы на доставку, или коробка, сделанная из более толстого картона, чтобы обеспечить дополнительную защиту, для каждого продукта найдется свой стиль коробки.

Сначала вам нужно взглянуть на профили флейты. Наиболее распространенные флейты, используемые сегодня, – это A, B, C, E и F, причем A – самая большая. Размер канавки определяет толщину стенок гофрокороба, а также прочность при штабелировании. Канавка «А» была оригинальной рифленой канавкой и является самым толстым профилем канавки, который вы можете использовать. Толщина канавки A составляет примерно 5 мм, и она является отличным вариантом для продуктов, которым требуется немного больше амортизации или требуется дополнительная прочность для штабелирования.

Канавка

B была следующим профилем, который был разработан и первоначально был разработан для самонесущих продуктов, таких как консервы, для которых не требовалось, чтобы ящик выдерживал большую часть нагрузки.Канавка B имеет толщину примерно 3,2 мм и является очень популярным выбором для штампованных конструкций.

Канавка

C толщиной примерно 4 мм и наиболее часто используемая универсальная канавка на сегодняшний день. Хотя канавка C была создана после канавки B, это немного более толстая доска с 38 канавками на фут по сравнению с 47 канавками на фут в канавке B.

Последние разрабатываемые профили канавок – E и F 1,6 мм и 0,8 мм соответственно. Эти профили часто используются для розничной упаковки из-за их возможности печати, которая обеспечивает превосходную четкость изображения.

Следующий аспект, на который вам нужно обратить внимание, – это тип платы. Существует четыре типа картона, которые можно использовать для гофрокоробов. Чаще всего используются одностенные и двустенные. Вот описание каждого:

  • Односторонний: один лист лайнера приклеен к одному листу гофрированного материала. Доска такого типа обычно продается в рулонах и может использоваться для обертывания продуктов для защиты или амортизации.
  • Одностенная: один лист гофрированного материала приклеивается между двумя листами лайнера.Одностенные панели являются наиболее распространенным типом панелей на рынке, и их можно использовать для всего, от транспортных коробок до торговых дисплеев.
  • Двустенные: два листа гофрированного материала приклеиваются между тремя листами лайнера. Эта доска обычно используется для более тяжелых продуктов или продуктов, для транспортировки которых требуется более прочная коробка.
  • Triple-Wall: три листа гофрированного материала приклеиваются между четырьмя листами лайнера. Эта доска является самой прочной из всех стилей картона и часто используется для промышленных деталей или промышленных контейнеров.

Как только вы узнаете, какой тип флютинга и доски вы хотите для своего бокса, вам нужно определить подходящий сорт доски. Для этого вам нужно спросить себя: что важнее, чтобы мой ящик выдерживал давление штабелирования сверху вниз, не разрушаясь? Или повышенная устойчивость к проколам от внутренних и / или внешних факторов?

Гофрированный картон подразделяется на Mullen и ECT. Хотя бывают ситуации, когда любой из них может быть успешно использован, оба имеют разные применения.Во-первых, это Edge Crush Test (ECT). ECT измеряет, какое усилие при штабелировании или давление может выдержать ящик до того, как его раздавят. Как упоминалось ранее, профиль канавки играет большую роль в прочности укладки вашей доски. Значения ECT варьируются от одностенных 23ECT до трехслойных 120ECT. Чем выше число, тем выше прочность на сжатие. Доска ECT удобна, когда коробки будут складываться друг на друга, будь то на поддоне или на складской полке.

Другой вариант гофрокартона – Mullen.Значение Маллена определяется величиной давления, которое коробка может выдержать перед тем, как ее разорвать или проколоть. Вес футеровки доски составляет основную часть прочности на разрыв. Значения Mullen даны в виде трехзначного числа, например 200 #, и чем выше значение, тем прочнее доска.

Наконец, вы захотите выбрать, какой стиль коробки вы хотите. Есть несколько разных типов, и каждый из них имеет разные особенности, которые могут понадобиться вашему продукту:

Как выбрать идеальный размер флютинга

Фундамент любого гофрокороба начинается с канавки.Фактически, гофрирование – это то, что делает профнастил гофрированным. Гофрирование – это волнистый слой бумаги в центре гофрокартона, который делает коробки жесткими, прочными и штабелируемыми. Регулировка канавки может повлиять на размер и размеры ваших отправлений, что может существенно повлиять на безопасность вашего продукта и стоимость доставки.

Флейты бывают разных размеров, также известных как «профили», и каждая из них обозначается буквой. Узнайте о различных профилях канавок, используемых на транспортных ящиках, и о том, как выбрать лучший для доставки вашего продукта.

Профили для гофрирования

A Флейта: Самая толстая флейта. Он идеально подходит для дополнительной амортизации и амортизации. Из-за большого расстояния между канавками поверхность доски менее гладкая, поэтому она не идеальна для печати сложных рисунков.

C Канавка: Стандартная канавка для ящиков RSC, “Стандартные контейнеры с прорезями”, наиболее распространенный вид гофроящиков. Это хорошо для штабелирования, прочности и сопротивления раздавливанию. (Флейта C – вторая по толщине флейта, несмотря на то, что «C» идет после «B» в алфавите.Иди и посчитай.)

B Канавка: Самая распространенная канавка для транспортных ящиков. Это золотая середина для долговечности и пригодности для печати. Его более короткие канавки делают его более гладким для печати, а его толщина дает дополнительную защиту от любых проколов. Это то, что мы используем для большинства почтовых ящиков, заказанных в Lumi.

D Флейта: Не является отраслевым стандартом. Большинство примеров D-флейты относятся к определенным производителям, которые маркируют ее своими собственными спецификациями. Обычно это более тонкая альтернатива B и C с гладкой поверхностью для печати.

E Флейта: Тонкий рифленый профиль, который обеспечивает отличную поверхность для печати и легко складывается. Он обладает высокой устойчивостью к раздавливанию, но невысоким сопротивлением проколу, поэтому он не идеален для перевозки очень жестких, крупных или тяжелых продуктов.

F Флейта: Также называется «микроканавка». F составляет половину толщины E, но недостаток глубины компенсируется плотностью канавок, поэтому иногда канавки E и F могут использоваться как взаимозаменяемые. F имеет примерно на 30% больше канавок на фут.

Характеристики флютинга

Флейта Канавок на фут Толщина канавок (дюймы)
A 36 0,25
С 41 0,17
B 49 0,13
D 63 0,09
E 90 0.06
Ф. 125 0,03

Точные размеры зависят от производителя.

Другие факторы, влияющие на флютинг

Стандартные коробки сделаны из гофрированного картона с одинарными стенками, что означает, что он состоит из одного слоя гофрированного картона, зажатого между двумя листами лайнер-картона. Для большей поддержки вы можете добавить дополнительный слой гофрированного картона, чтобы сделать его двойной или даже тройной стенкой.

Думайте о флютинге как об инструменте, который можно использовать для оптимизации упаковки.А если вам нужна дополнительная информация об ограничениях листа гофрированного картона или вы хотите узнать, как он был протестирован, просто переверните коробку и посмотрите Сертификат производителя коробок внизу. Чтобы увидеть эти гофрированные профили в действии, посмотрите этот выпуск «Судоходства».


Готовы адаптировать ваше транспортное решение вплоть до флейты? Запросите расценки, и мы поможем вам.

Гофрокартон – что это?

Меган Бакман

С бумажной фабрики рулоны бумаги транспортируются на гофрированный (конвертерный) завод.На заводе слои бумаги гофрируются и склеиваются, образуя гофрированный картон, который затем разрезается, печатается, складывается и склеивается для изготовления демонстрационных или транспортировочных коробок для большинства товаров в вашем местном супермаркете.

Что такое профнастил?

Гофрированный картон состоит из трех слоев бумаги, которые включают внутреннюю подложку, внешнюю подложку и текучую среду (которая представляет собой гофрированную форму между ними). Гофрированный картон имеет множество преимуществ для упаковки, в том числе:

  • прочный
  • Легкий с высоким соотношением прочности и веса
  • Защита продукта
  • Рентабельность
  • Экологичность

Обратите внимание, что из-за широкого диапазона марок картона, которые мы производим для всех наших изделий, со смесью крафт-картона и переработанного картона, мы представляем большую часть фотографий наших продуктов и макетов со следующим кремовым цветом для единообразия.

Различные типы стен

Одностенная

Один кусок плавленого материала, приклеенный между двумя кусками лайнера.

Двойная стенка

Два куска плавленого материала, приклеенные между тремя кусками лайнера. Эта плита устойчива к разрушению при штабелировании и обычно используется для больших промышленных контейнеров.

Тройная стенка

Гофрированный картон с тройными стенками состоит из трех кусков плавленого материала, склеенных между четырьмя кусками футеровки.Эта доска обычно используется как более легкий заменитель деревянных транспортных ящиков для больших или тяжелых грузов.

Общий вид

В зависимости от того, какая бумага используется, гофрокартон может отличаться по внешнему виду. Все наши продукты изготовлены из экологически чистых волокон и на 100% пригодны для вторичной переработки.

Вторичный картон

Качественная экологически чистая плита, изготовленная из бытовых отходов. Обычно менее насыщенный по цвету, чем крафт-картон.

Крафт-лайнер из вторичного сырья, средний и внутренний

Комбинированная плата с экологичными компонентами в качестве замены без ущерба для производительности.

Крафт-картон

Изготовлен из натурального волокна. Часто имеет ярко-коричневый цвет.

Белый внешний слой Kraft Medium и внутренний вкладыш

Ключевой выбор для решений с печатной упаковкой с печатью на внешней стороне коробки.

Двойная белая доска

Ключевой выбор для печатных упаковочных решений с двусторонней печатью.

Различные типы канавок

Существует распространенное заблуждение, что чем толще картон, тем прочнее коробка. Однако существует множество различных типов гофрированного картона с различными техническими характеристиками, основанными на бумаге, составляющей этот сорт картона.

R Флейта

Обеспечивает высочайшее сопротивление раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для изготовления коробок, высеченных на заказ.

B Флейта

Обеспечивает хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.

C Флейта

Обеспечивает хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов.

A Флейта

Обеспечивает наилучшие амортизирующие свойства для хрупких или тяжелых изделий и предлагает отличную жесткость.Он находит применение в широком спектре экспортных применений.

Различные флеш-профили могут быть объединены в один кусок комбинированной платы. Профили смешанных флюидов позволяют проектировщикам регулировать прочность на сжатие, амортизацию и общую толщину комбинированной плиты.

РБ Флейта

Используется для более тяжелых приложений, где продукт может выдерживать некоторый вес, требующий более высокой степени защиты, при этом обеспечивая превосходную поверхность для печати.

BC Флейта

Используется там, где изделия тяжелее и крупнее или где требуется более высокая степень защиты. Обладает исключительной прочностью при штабелировании и устойчивостью к проколам.

Флейта переменного тока

Часто используется для контейнеров для поддонов и других промышленных приложений, работающих в тяжелых условиях.

Флейта AAC

Обычно используется в качестве легкого заменителя деревянных транспортных ящиков для больших или тяжелых грузов и широко используется на рынке продуктов для перевозки навалочных поддонов с фруктами и овощами.

Назад к новостям и информации

На базе расширений Mirasvit Magento 2

Что такое гофрированные флейты | Профессиональные упаковочные системы

Различные толщины гофрированного картона для различных целей

Гофрированный материал доступен с различной толщиной стенки, известной как размер канавок. У каждого размера канавки есть особенно полезная функция: от прочности при транспортировке до уменьшения места для хранения до улучшенных возможностей печати.Вот описания и детали каждого размера гофрированной канавки.

Гофрированный материал состоит из трех слоев ДВП; два лайнерборда помещают средний лист, который имеет волнообразный узор из арок, известных как канавки. Эти канавки прикрепляются к облицовке с помощью клея.

На конце канавки образуют жесткие колонны, способные выдерживать большой вес. Со стороны доски пространство между канавками действует как подушка для защиты содержимого контейнера.Флейты также служат изолятором, обеспечивая защиту от резких перепадов температуры. Подкладка обеспечивает дополнительную прочность и защищает канавки от повреждений.

Флейты от A до F

Флейты бывают разных размеров, известных как профили канавок, от A-образной канавки (самая большая) до F-образной канавки и ниже (микрофлейты). Буквенное обозначение относится к порядку изобретения флейт, а не к относительным размерам.

Более крупные профили канавок обеспечивают большую прочность на вертикальное сжатие и амортизацию.Меньшие профили канавок обеспечивают улучшенные структурные возможности и возможности печати для розничной упаковки.

Е-канавка: толщиной 1/16 дюйма, 90 канавок на погонный фут
Канавка B: толщиной 1/8 дюйма, 47 канавок на погонный фут
С-канавка: 3/16 “Толщина, 39 канавок на погонный фут
А-канавка: 1/4 дюйма, 33 канавки на погонный фут

А-канавка

А-канавка является оригинальной гофрированной канавкой и является самой толстой”.Благодаря своей толщине А-образная канавка обеспечивает наилучшие амортизирующие свойства для хрупких изделий. Поскольку А-образная канавка обеспечивает отличную жесткость и устойчивость к раздавливанию короткой колонны, она находит применение в широком диапазоне применений клиентов.

канавок на линейную опору: 33 Толщина: 1/4 дюйма

C-образная канавка

C-образная канавка – это наиболее широко используемый размер канавки, обычно используемый для транспортных ящиков. Часто используется для упаковки стеклянных изделий, молочных продуктов и мебели. , C-образная канавка обеспечивает хорошее сопротивление раздавливанию, хорошую прочность при штабелировании и очень приемлемые печатные свойства.Очень часто примерно 80% гофрированных контейнеров изготавливаются из картона с C-образными канавками.

Канавок на линейную ножку: 39 Толщина: 3/16 дюйма

Канавка B

При меньшей высоте дуги и большем количестве канавок на фут, чем материал канавки А, канавка В контактирует с вкладышами в большем количестве точек. Опора обеспечивает жесткую плоскую поверхность для высококачественной печати и высечки. Канавка B обеспечивает отличную устойчивость к проколам и раздавливанию, а также занимает меньше места на складе. Разработанная для упаковки консервов, канавка B используется для лотков для напитков, обертывания заготовки, пакеты стекло-стекло и листы-заготовки.B-канавка также предпочтительна для высокоскоростных автоматических упаковочных линий, а также для подушек, разделителей, перегородок и других форм внутренней упаковки.

канавок на лапку для линейного перемещения: 47 Толщина: 1/8 дюйма

E-Flute

Имея около 90 канавок на фут, E-образная канавка имеет более высокое сопротивление раздавливанию и относительно плоскую поверхность для высококачественной печати. E-flute уменьшает габариты внешней коробки и может помочь сэкономить место для хранения. Благодаря тонкому профилю, амортизирующим свойствам и плоской поверхности E-flute предлагает сильную альтернативу обычным картонным складным коробкам, включая коробки для косметики, хрупкое стекло и керамические изделия и тонкие инструменты.

Флейт на линейную опору: 90 Толщина: 1/16 дюйма

F-образная канавка

Разработанная для небольших розничных упаковок, F-образная канавка позволяет производить упаковки с меньшим содержанием волокна. При уменьшении количества волокон в упаковке создается более жесткая коробка с меньшим количеством твердых отходов, отправляемых на свалки. В Европе F-флейта используется для изготовления специальной упаковки, дисплеев в торговых точках, ювелирных и косметических упаковок, а также коробок для обуви. В Соединенных Штатах сети быстрого питания переходят на F-fLute материал в упаковке-раскладушке.

канавок на линейную опору: 125 Толщина: 1/32 дюйма

Пожалуйста, свяжитесь с Pro Pac или позвоните по телефону 888-318-0083, чтобы узнать о транспортировочных ящиках из гофрированного картона.

Стандарты и рекомендации, относящиеся к гофрированной промышленности

Технические спецификации FEFCO для преобразования Оборудование


Производство гофрированного картона работает в условиях, когда требования клиентов становятся все более строгими и требовательными. Преобразователи играют важную роль в достижении необходимого уровня качества готовой продукции. Технические спецификации FEFCO для преобразовательного оборудования_V1.2 предназначен для поддержки всех тех в отрасли, кто участвует в выборе преобразовательных машин, определении спецификаций машин, вводе в эксплуатацию машин и их использовании после установки.

Документ был обновлен в 2019 году, основным изменением стал новый TS 702 по варианту Fishtailing & Gap. Шаблон тестирования Excel доступен в качестве инструмента для поддержки статистической оценки результатов тестирования и связи с поставщиками / клиентами.Члены FEFCO могут загрузить документ здесь ИЛИ, пожалуйста, свяжитесь с FEFCO по адресу [email protected]

Измерительные приборы можно получить у поставщиков:
• Механическое измерительное устройство: Bobst, BW Papersystems and Technology Coaching
• Оптические / лазерные измерительное устройство: Bahmüller
Если другие поставщики могут предоставить измерительные устройства, сообщите об этом в FEFCO.

Идентификация катушек и руководство по окончательной обработке

Руководство по идентификации и отделке катушек, опубликованное в декабре 2017 года, было разработано FEFCO совместно с Cepi ContainerBoard (CCB) и содержит принципы маркировки катушек, а также основные требования.

Стандарт надлежащей производственной практики (GMP) FEFCO


FEFCO обновила документ GMP (Надлежащая производственная практика) в марте 2020 года. Обновленный документ теперь доступен здесь.

НОВИНКА: Аудиторам необходимо обновлять сертификационные документы каждые 5 лет.

Фон

Стандарт

FEFCO GMP разработан для производства упаковки из гофрированного картона, чтобы помочь компаниям выполнить юридические требования в соответствии с Постановлением ЕС 1935/2004 / EG для материалов, контактирующих с пищевыми продуктами, и Постановлением ЕС 2023/2006 о надлежащей производственной практике (см. документ ниже).

Все участники цепочки поставок (например, производители, упаковщики или поставщики) несут ответственность за обеспечение качества, безопасности и гигиены не только пищевых продуктов, но и упаковки.

Гофроиндустрия производит транспортную упаковку №1 в мире. Стандарт FEFCO GMP был введен в действие в конце 2003 года и обновлен в 2006 году, чтобы гарантировать, что гофроящики соответствуют всем требованиям качества, безопасности и гигиены. Кроме того, такой прозрачный стандарт, адаптированный к материалу, также учитывает все его специфические качества (универсальность, легкость, прочность, пригодность для вторичного использования).

Внедрение этого GMP означает наличие системы тотального контроля на каждом производственном предприятии. Цель состоит в том, чтобы гарантировать, что от закупки сырья до доставки готовой продукции до помещения клиента контролируются все параметры качества, гигиены и прослеживаемости.

Когда завод получает сертификат GMP:

  • этот завод может гарантировать, что продукт, доставленный клиенту, соответствует всем требованиям качества , безопасности и гигиены ,
  • может изготовить сертификат по желанию заказчика,
  • он может предложить лучшее качество продукции за счет лучшего контроля и прослеживаемости , , который является неотъемлемой частью стандарта,
  • может гарантировать стабильные гигиенические условия в рамках контролируемого производственного процесса,
  • это означает, что соблюдаются все известные требования других стандартов (например,грамм. BRC / IOP, MCAS), поэтому мультиаудиты излишни,
  • соответствует требованиям Регламента ЕС 1935/2004 / EG и Регламента ЕС 2023/2006 относительно внедрения GMP при производстве упаковки для пищевых продуктов из гофрированного картона.

Документы

  • Стандарт FEFCO GMP

  • Условия и порядок приема для сертифицирующих органов

  • Сравнительная таблица мировых стандартов

    Мировые стандарты – Методы сравнительных испытаний FEFCO / EN / ISO / TAPPI

  • Обзор национальных стандартов

    Сравнительная таблица национальных стандартов

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
