Профилегиб фото: Профилегиб своими руками: чертежи, размеры, (35 фото)

Профилегиб – описание, фото. Каталог профилегибов

Профилегибы

Профилегиб – это гибочный станок, работающий способом вальцевания, на котором чаще гнут профильный прокат: швеллер, тавр, двутавр, квадратные и прямоугольные трубы, уголок и т.д. Гибка профильного проката предполагает наличие комплекта оснастки из трех роликов, соответствующих проскости гиба и форме сечения изгибаемого профиля.

---

Профилегибочный станок БМК-55У

Макс. диаметр трубы 90х2 мм
Назначение: дуги, кольца, спирали

ПОДРОБНЕЕ

---

Профилегибочный станок БМК-55

Макс. диаметр трубы 70х2 мм
Назначение: дуги, кольца, спирали

ПОДРОБНЕЕ

---

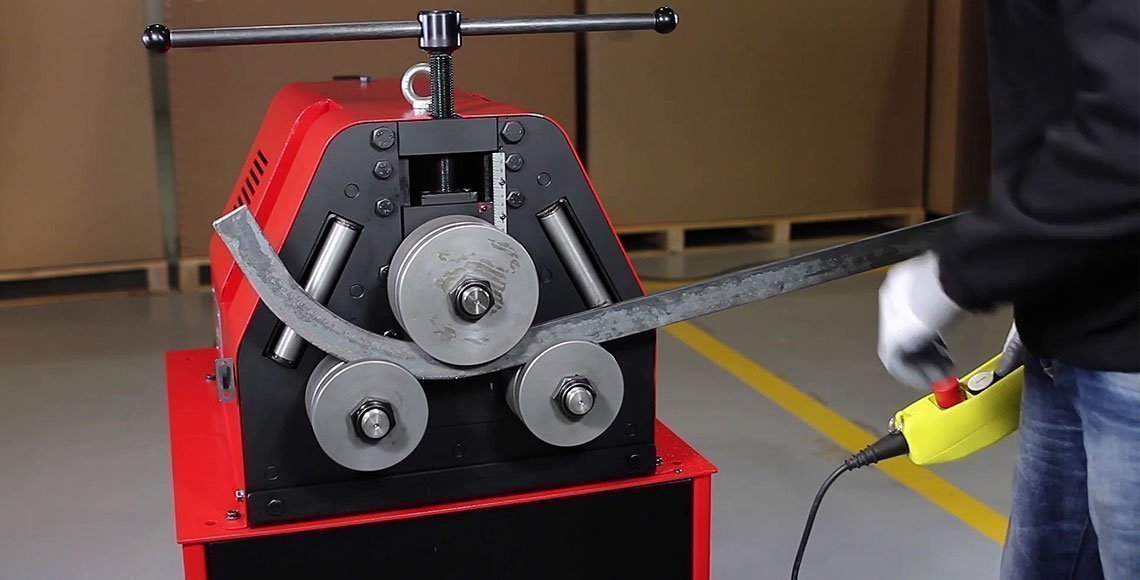

Электрический профилегиб 3RE-30 JUNIOR

Макс. диаметр трубы 30×1,5 мм
Назначение: дуги, кольца, спирали

ПОДРОБНЕЕ

---

Ручной профилегиб 3RM-30 START

Макс. диаметр трубы 30×1,5 мм

Назначение: дуги, кольца, спирали

ПОДРОБНЕЕ

Процесс вальцевания труб и профильного проката состоит из 2-х этапов:

• 1-й этап – создание преднатяга (поджима) профиля(трубы) между роликами для задания требуемого радиуса гиба.
  Усилием преднатяга определяется количество прогонов профиля, до получения требуемого радиуса гиба.
• 2-й этап – непосредственное вальцевание (прокатка) изгибаемого профиля между трех роликов.

Анализ конструкции профилегибов указывает на сложность одновременного обеспечения высокой производительности и высокой точности радиусов гибов. Точность радиусов гибов и в некоторой степени производительность профилегибочного станка определяется системой поджима трубы (создания преднатяга), которая задаёт радиус гиба.

Однако нужно помнить, что усилие поджима напрямую зависит от возможности профилегиба обеспечить необходимую силу трения между ведущими гибочными роликами и изгибаемым профилем.

Система поджима (создание преднатяга профиля) может быть гидравлической или механической, что влияет на производительность и точность изготовления деталей.

Профилегиб с гидравлическим поджимом роликов

Гидроподжим облегчает и ускоряет работу оператора, но создает массу проблем при окончательной (точной) доводке радиуса гиба. Только очень опытный оператор может получить требуемый результат, у всех остальных будет либо недогиб, либо перегиб, а это значит, что деталь уйдёт в брак.

В мире существуют профилегибы, решающие эту проблему за счет автоматической регулировки усилия гидроподжима, но цена таких станков очень высока и кроме того на выходе получившийся теоретеческий радиус гиба значительно отличается от требуемого из-за сложности учета угла пружинения материала трубы или профиля.

Профилегиб с механическим поджимом роликов

На маленьких и даже, иногда на больших диаметрах труб поджим осуществляется винтом через центральный ролик. На наиболее продвинутых станках при гибке трубы диаметром 80 ÷ 100 мм поджим трубы осуществляется двумя крайними роликами.

Винтовой поджим применяется на 80-90% профилегибов, однако при поджиме центральным роликом гиб идет на оператора, осуществляющего поджим вращением штурвала винтовой пары, что противоречит требованиям техники безопасности.

Чем меньше ведущих роликов имеет профилегиб, тем меньше сила трения между изгибаемым профилем и ведущими роликами, а значит с меньшим усилием производится поджим профиля. Следовательно, за большее количество прогонов, или за большее время, можно изготовить требуемую деталь.

По безопасности, усилию поджима и точности получения требуемого радиуса гиба, хорошо себя зарекомендовала схема поджима двумя крайними роликами, которую имеют профилегиб 3RE-60 (БМК-55) и профилегиб 3RE-80 (БМК-55У).

Такая схема поджима направляет гиб в противоположную сторону от места работы оператора, а наличие двух винтов поджима позволяет создать усилие преднатяга не уступающее гидравлическому поджиму. При этом недогиб или перегиб детали исключается.



Профилегибы в зависимости от их конструкции делятся на профилегибочные станки и ручные профилегибы.

Гидравлический ручной профилегиб Metal Master APV-60 – цена, отзывы, характеристики с фото, инструкция, видео

Гидравлический ручной профилегиб Metal Master APV-60 предназначен для холодной радиусной и шаблонной гибки профильных и водо-газопроводных труб, а также проката круглого и квадратного сечения.

Особенности Metal Master APV-60

• Функция профилегиба.
• Функция трубогиба.
• Гибка труб профильного сечения.

Работа трубогиба Metal Master APV-60

1. Перед применением трубогиб необходимо закрепить.
2. Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата прижимаете её между ведущим вальцом и прижимными вальцами.
3. Постепенно работая домкратом прокатываете трубу силовым колесом до необходимого радиуса гиба. С помощью гидроклапана освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение. На силовой раме выполнены ряд отверстий для получения малых радиусов гибки. При увеличении размеров изгибаемых труб прижимные вальцы необходимо устанавливать дальше друг от друга для облегчения работы силового колеса.

Характеристика	Значение
Наибольшее усилие гидроцилиндра, Тс	6
Наибольший ход прижимных валов, мм	150
Габаритные размеры, мм	1000х500х280
Масса базовой комплектации, кг	36

Вид профиля	Макс. сечение профиля,мм	Минимальный радиус, мм	Оснастка
Оснастка в комплекте
	60 х 10	150	базовая
	20х20	150	базовая
	15х15 20х20 40х20 40х25 60х40	300	базовая
Дополнительная оснастка
	15х15 25х25 30х30 50х25 50х30	300	доп. набор
	40х40	300	доп. набор
	Ø 32 x 3.5	150	наборы круглых труб
	Ø 20	300
	40х4	500	набор для полосы

Оснастка для радиусной прокатки
	Дополнительный набор проточки 30-50 APV 60
	Набор базовый для профильных труб
	Набор вальцов для радиусной гибки круглых труб ф17-34 APV 60
	Набор вальцов для радиусной гибки круглых труб ф22-27 APV 60
	Валец верхний (проточка 60) с ребордой
	Валец верхний (проточка 40) с ребордой
	Вальцы боковые гладкие
	Набор вальцов для радиусной гибки полосы 40х4 на ребре APV 60
	Набор вальцов из капролона
Оснастка для сегментной гибки
	Крепление для сегмента APV 60
	Сегмент 3/8″
	Сегмент 1/2″
	Сегмент 3/4″
	Сегмент 1″
	Универсальные ролики-упоры APV 60
	Набор для гибки полосы на 90° APV 60
	Набор для гибки под углом 90° методом намотки проф. труб 20х20 и 25х25

Комплектация за дополнительную плату

Дополнительный набор проточки 30-50 для APV-60 / 200 ( арт. 00000015872 )

4 200p

Набор вальцов для радиусной гибки круглых труб ф22-27 APV-60 / 200 ( арт. 00000015869 )

8 640p

Набор вальцов для радиусной гибки полосы 40х4 на ребре APV-60/200 ( арт. 00000016045 )

10 368p

Сегмент 1/2″ ( арт. 00000015666 )

5 011p

Сегмент 3/4″ ( арт. 00000015343 )

6 048p

Универсальные ролики-упоры APV-60/100 ( арт. 00000015871 )

5 875p

Крепление сегмента для APV-60/200 ( арт.  00000015870 )

2 938p

Набор вальцов для радиусной гибки круглых труб ф17-34 APV-60 / 200 ( арт. 00000015868 )

12 442p

Сегмент 1″ ( арт. 00000015437 )

7 430p

Комплект для гибки труб 20х20 и 25х25 методом намотки APV 60 ( арт. 00000016335 )
