Пример расчета свайного фундамента: Расчет свайного фундамента с ростверком: пример

Расчет свайного фундамента

На странице представлена технология расчетов фундаментов на железобетонных сваях. Вы узнаете, какие нормативы СНиП регулируют расчет свайного фундамента с ростверком и как реализуется этот процесс на практике.

Оглавление:

• Расчет свайного фундамента с ростверком
• Как производится расчет свайного фундамента
• Расчет свайного фундамента СНиП
• Что учитывается при расчете свайных фундаментов
• Пример расчета свайного фундамента

Для того чтобы свайный фундамент был надежен и долговечен, необходимо профессионально производить его расчет. Результаты расчета свайного фундамента (ростверка) отражаются в проекте и являются обязательными для исполнения строителями. Наша компания осуществляет забивку свай для свайных фундаментов в строгом соответствии со строительными нормами и на основании проекта.

Расчет свайного фундамента с ростверком

Расчетом свайно-ростверковых фундаментов занимаются профильные специалисты – инженеры-проектировщики. Выполнению расчетов предшествуют геодезические изыскания на строительной площадке, которые дают проектировщикам необходимую исходную информацию о характеристиках грунтов на объекте.

Важно: без реализации геодезического анализа почвы на объекте проектирование ростверкового фундамента не может быть выполнено правильно, поскольку ключевой параметр  фундамента – его несущую способность, можно рассчитать только на основании силы сопротивления грунта.

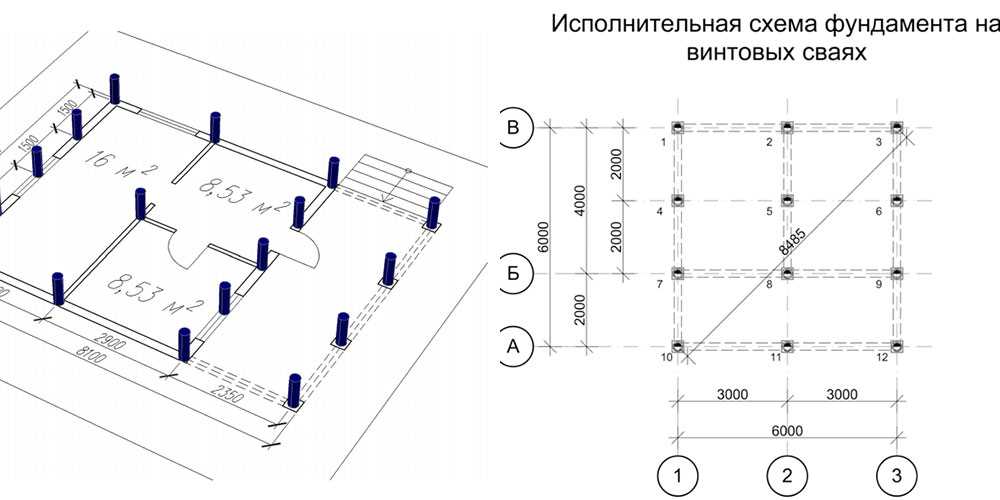

Рис: Схема свайно-ростверкового фундамента

Процесс геодезии участка начинается с бурения пробных скважин, из которых забирается керн (проба) почвы для дальнейшего анализа в лабораторных условиях. На основе полученных данных производится расчет следующих параметров фундамента.

Свайная часть:

• Требуемая глубина заложения опор;
• Диаметр опор;
• Общее количество опор в фундаменте;
• Схема размещения свай.

Ростверковая часть:

• Конфигурация ростверка – низкий, повышенный, высокий;
• Сечение ростверка;
• Устойчивость конструкции к нагрузкам на изгиб, продавливание;
• Способ армирования обвязки.

Рис: Схема положения ростверка фундамента

Важно: высота размещения ростверка выбирается исходя из степени пучинистости почвы на объекте и веса возводимого здания – легкие дома на склонном к пучению грунте строятся на высоких (поднятых на 20-30 см. над уровнем почвы) ростверках, в нормальных грунтах обвязка укладывается на поверхность почвы, при необходимости обустройства технического подпола либо цокольного этажа, ростверк размещается ниже глубины промерзания почвы.



Как производится расчет свайного фундамента

Производство расчетов свайных фундаментов и оснований выполняется по предельным состояниям 1-й и 2-й группы.

К первой группе предельных состояний относятся:

• прочность материалов, из которых изготовлены сваи и свайные ростверки
• несущая способность грунта
• несущая способность оснований, в случаях наличия значительных горизонтальных нагрузок

Смотрите так же:

1. Характеристики шпунта
2. Фундамент с ростверком на сваях



Ко второй группе предельных состояний относятся:

• осадки свайных оснований от вертикальных нагрузок
• перемещения (или горизонтальные повороты) свай вместе с окружающим грунтом при наличии горизонтальных нагрузок и моментов
• образование или раскрытие трещин в железобетонных конструкциях свайных фундаментов.

Проектирование свайного ростверка по вышеуказанным предельным состояниям ведется по следующим формулам.

Устойчивость к продавливанию угловой сваей: , где:

• Fаi – нормативная нагрузка на угловую свайную опору;
• h01 – высота обвязки в месте стыковки с угловой сваей;
• Uі – сила нагрузки, образуемой давлением сваи на ростверк;
• Ві – расчетный коэффициент, который определяется на основании формулы Ві = К(Hоі/Соі).

Устойчивость к нагрузкам на изгиб:  и , где:

• Мхі, Муі – действующие на ростверк изгибающие моменты;
• Fі – нормативна нагрузка на свайные опоры;
• Хі, Уі – расстояние между нижней гранью ростверка и осями свайных опор;
• Мfx, Мfy – действующие на ростверк изгибающие моменты местного типа;

Прочностная устойчивость к поперечным нагрузкам:   :

• Q – нормативная устойчивость свайных опор, размещенных вне части ростверка, испытующей наибольшие поперечные нагрузки;
• b – ширина обвязки;
• Rbt – сопротивление обвязки к нагрузкам на растяжение по материалу;
• Ho – высота обвязки;
• С – расстояние от нижнего контура ростверка до оси свайной опоры.

Расчет свайного фундамента СНиП

Проектирование свайного фундамента ведется на основании двух нормативных актов:

• Ростверк рассчитывается согласно рекомендаций СНиП №2.03.01 “Конструкции из бетона и железобетона”;
• Сваи рассчитываются по СНиП №2.17.77 “Свайные фундаменты”.

Важно: соблюдение положений вышеуказанных строительных документов при проектировании свайно-ростверковых фундаментов обязательно.

Что учитывается при расчете свайных фундаментов

Итак, рассмотрим, какие аспекты при расчете свайных фундаментов принимаются в учет:

• Все возможные нагрузки и воздействия на свайный фундамент рассчитываются на основании СНиП, при этом указанные значения умножаются на так называемый коэффициент надежности, определенный в «Правилах учета степени ответственности зданий и сооружений при проектировании конструкций».
• Несущая способность сваи и свайного фундамента рассчитывается как на основные сочетания нагрузок, так и особые.  Расчет по деформациям производится на основные сочетания.
• В расчетах используются расчетные значения характеристик применяемых материалов и грунтов на строительной площадке (на основании исследований грунтов и проведенных статических или динамических испытаний свай), исходя из значений, указанных в СНиП.

• Кроме того в обязательном порядке учитываются тип используемых свай (сваи-стойки или висячие сваи), их собственный вес и показатели ветровых (креновых) нагрузок.
• При расчетах фундамент с ростверком на сваях рассматривается, как единая рамная конструкция, воспринимающая как вертикальные, так и горизонтальные нагрузки, и изгибающие силы.
• При значительных проектных нагрузках и в условиях сложных грунтов, в том числе с высоким уровнем грунтовых вод, в расчетах учитываются и отрицательные силы трения при осадке здания.
• Есть и другие аспекты, связанные с различными грунтами и их состоянием, которые также учитываются в расчетах.

Пример расчета свайного фундамента

Пример расчета свайного фундамента можно легко найти в интернете, однако он изобилует специфическими формулами и символами, в которых неподготовленному человеку разобраться весьма проблематично, да и ни к чему – это дело специалистов.

В качестве примера приводим алгоритм расчета свайно-ростверкового фундамента:

• Расчет массы строения;

 Чтобы определить массу здания необходимо отдельно рассчитать вес каждого конструктивного элемента дома  (кровли, перекрытий, стен, стяжки, стропильной системы). Делается это исходя из размеров конструктивных частей зданий и усредненного веса одного квадратного метра стройматериалов.

Рис: Вес конструктивных элементов здания

• Расчет полезных нагрузок;

К полезным нагрузкам относится вес мебели, декоративной облицовки стен, людей и предметов, находящихся в доме во время эксплуатации сооружения. Согласно действующим строительным нормативам, величина эксплуатационной нагрузки составляет 100 кг на 1 м2 перекрытия жилого здания.

Важно: нагрузка высчитывается посредством умножения совокупной площади перекрытий дома (с учетом всех этажей) на 100 кг.

• Расчет снеговых нагрузок;

Необходимо определить, какая нормативная снеговая нагрузка приходится на ваш регион, и умножить полученную величину на площадь кровли здания.

Рис: Карта снеговых нагрузок РФ

• Определение совокупных нагрузок на фундамент;

Суммируем массу здания, полезную и снеговую нагрузку и умножаем полученную величину на коэффициент надежности. Для жилых зданий его величина составляет 1,2.

• Определение грузонесущей способности сваи;

Исходя из полученных в результате геодезических изысканий характеристик грунтов высчитываем несущую возможность одной железобетонной сваи по формуле:

• Определение количества свай в фундаменте и требуемой длинны опор.

Чтобы рассчитать количество свай делим совокупные нагрузки, действующие на основание, на грузонесущую способность одной сваи.

Длина свай определяется исходя из типа грунтов на объекте. Опорная подошва опоры должна вскрывать неустойчивые верхние пласты грунта и углубляться  не менее чем на 1 метр в высокотвердые песчаные либо глинистые породы.

Рис: Схема заглубления ЖБ свай

К требуемой длине добавляются 40 см., необходимые для сопряжения свай с железобетонным ростверком. В фундаменте сваи размещаются с шагом в 2-2.5 метров, по одной опоре устанавливается на углах дома и в точках пересечения его стен.

• Расчет ростверка

Расчет ростверка выполняется по указанных в предыдущем разделе статьи формулам. Рекомендуем доверить проектирование обвязки профессионалам, поскольку самостоятельно произвести правильные расчеты, не обладая должным опытом, невозможно.

Наиболее часто используемое сечение ростверка – 40*30 см. Тело обвязки формируется из бетона марок М200 и М300, конструкция дополнительно армируется продольно-поперечным каркасом из прутьев арматуры А2 и А1 (10-15 мм. в диаметре).

Наша компания производит свайные работы, в том числе испытания свай, в строгом соответствии с расчетными данными и СНиП. Тем самым обеспечивается высокое качество результатов и надежность построенного свайного фундамента.

Получить детальную консультацию по погружению свай вы можете у наших специалистов, предварительно заполнив форму:

Так же рекомендуем посмотреть:

1. Усиление свайного фундамента
2. Погружение железобетонных свай




Наша компания занимается свайными работами – обращайтесь, поможем!
