Энергопаспорт Здания Физкультурно-оздоровительного Комплекса
Энергопаспорт Здания Физкультурно-оздоровительного КомплексаЭнергопаспорт Здания Физкультурно-оздоровительного КомплексаУТВЕРЖДАЮ:
Зам. генерального директора
ООО «Энергоэффективность и энергоаудит»
________________ Пустовалов П.В.
Наименование и адрес объекта:
Физкультурно-оздоровительный комплекс с крытым катком, Московская область, г. Зарайск ул. Академика Виноградова
Разработан на основании проектной документации и по результатам энергетического обследования.
2018
ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ ФИЗКУЛЬТУРНО ОЗДОРОВИТЕЛЬНОГО КОМПЛЕКСА
НА СТАДИИ ВВОДА В ЭКСПЛУАТАЦИЮ
Общая информация
| Дата | 2018 г. |
| Адрес здания | Московская область, г. Зарайск ул. Академика Виноградова |
| Разработчик проекта | ООО «Энергоэффективность и энергоаудит» |
| Адрес и телефон разработчика | 107370, г. Москва, б-р Маршала Рокоссовского, д. 6/1, оф. 1835, 8(499)490-60-60 |
| Шифр проекта | ЭП.150.0106-0000-2018 |
Расчетные условия
| № п. п. | Наименование расчетных параметров | Обозначение параметра | Единица измерения | Расчетное значение |
| 1 | Расчетная температура внутреннего воздуха общественных помещений | tint | °С | 18 |
| Расчетная температура внутреннего воздуха складских помещений | tint | °С | – | |
| 2 | Расчетная температура наружного воздуха | text | °С | -27 |
| 3 | Расчетная температура теплого чердака | tc | °С | – |
| 4 | Расчетная температура техподполья | tc | °С | – |
| 5 | Продолжительность отопительного периода | zht | сут | 214 |
| 6 | Средняя температура наружного воздуха за отопительный период | tht | °С | -3,1 |
| 7 | Градусо-сутки отопительного периода для общественных помещений | D d | °С×сут | 4515 |
| Расчетная температура внутреннего воздуха складских помещений | Dd | °С×сут | – |
Узнать про способы экономии тепла
Функциональное назначение, тип и конструктивное решение здания
| 8 | Назначение | Физкультурно-оздоровительный комплекс с крытым катком |
| 9 | Размещение в застройке | Отдельно стоящее |
| 10 | Тип | 2 этажное |
| 11 | Конструктивное решение | Монолитно-каркасное с газобетонными блоками |
Геометрические и теплоэнергетические показатели
№ п. п. | Показатель | Обозначение показателя и единицы измерения | Нормативное значение показателя | Расчетное (проектное) значение показателя | Фактическое значение показателя |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Геометрические показатели | |||||
| 12 | Общая площадь наружных ограждающих конструкций здания | Аesum, м2 | – | 7792,6 | 7792,6 |
| 13 | В том числе: | ||||
| стен | Aw2, м2 | – | 2223 | 2223 | |
| окон, витражей и балконных дверей | AF, м2 | – | 290 | 290 | |
| фонарей | AF, м2 | – | – | – | |
| входных дверей и ворот | Aed, м2 | – | 175,8 | 175,8 | |
| эксплуатируемой кровли | Ас, м2 | – | 2720 | 2720 | |
| пол по грунту (подземная часть) | Af, м2 | – | 2849,6 | 2849,6 | |
| Площадь отапливаемых помещений | Ah, м2 | – | 3240,1 | 3240,1 | |
| 14 | Полезная площадь (общественных зданий) | Аl, м2 | – | 3240,1 | 3240,1 |
| 15 | Площадь жилых помещений | Аl, м2 | – | – | – |
| 16 | Расчетная площадь (общественных зданий) | Аl, м2 | – | 3240,1 | 3240,1 |
| 17 | Отапливаемый объем | Vh, М3 | – | 21539,82 | 21539,82 |
| 18 | Коэффициент остекленности фасада здания | f | 0,22 | – | 0,115 |

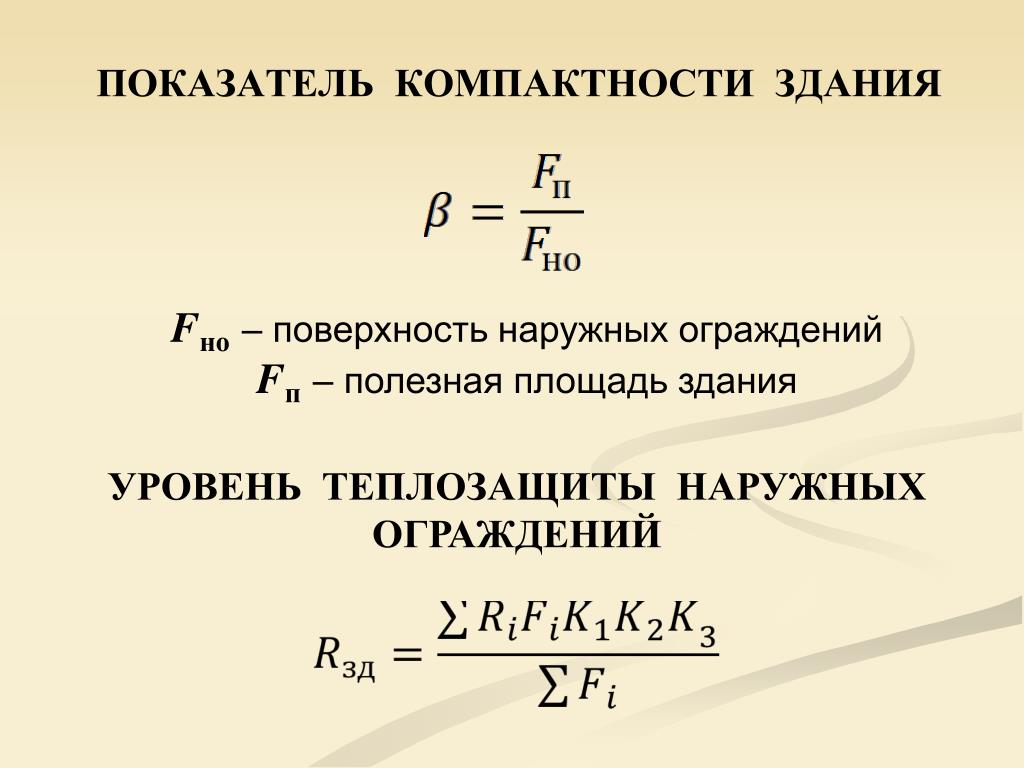

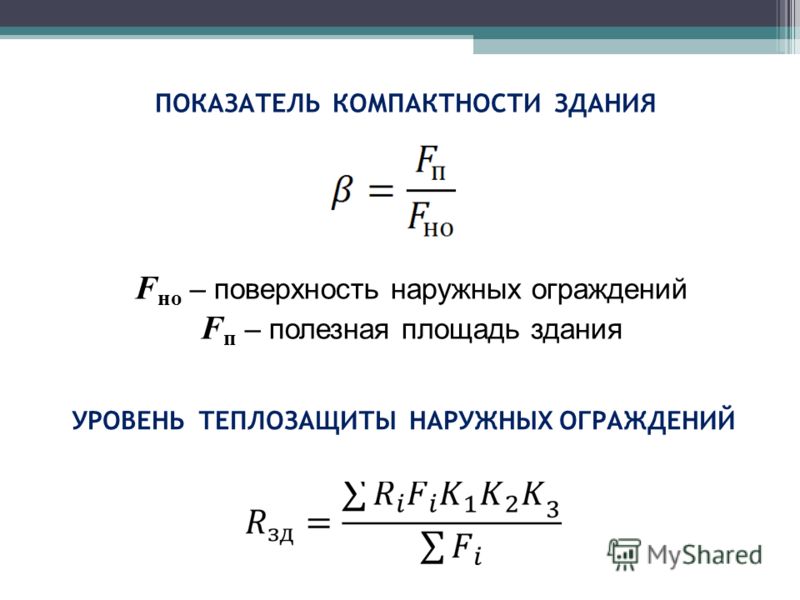

| 19 | Показатель компактности здания | kedes | Менее 0,54 | – | 0,362 |
| Теплотехнические показатели | |||||
| 20 | Приведенное сопротивление теплопередаче наружных ограждений: | Ror, м2×°С/Вт | |||
| стен | Roreq | 2,98 | – | 4,76 | |
| окон | Roreq | 0,49 | – | 0,6 | |
| витражей | Roreq | 0,49 | – | 0,6 | |
| световых люков в кровле | Roreq | – | – | – | |
| входных дверей и ворот | Roreq | 0,71 | – | 0,9 | |
| эксплуатируемой кровли | Roreq | 3,93 | – | 5,57 | |
| Пол по грунту | Roreq | 1,55 | – | 1,85 | |
| 21 | Приведенный коэффициент теплопередачи здания | Kmtr, Вт/(м2×°С) | – | – | 0,345 |
| 22 | Кратность воздухообмена здания за отопительный период | пa, ч-1 | – | – | 0,6 |
| Кратность воздухообмена здания при испытании (при 50 Па) | n50, ч-1 | ||||
| 23 | Условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции | Km | – | – | 0,417 |
| 24 | Общий коэффициент теплопередачи здания | Km, Вт/(м2×°С) | – | – | 0,7615 |
| Энергетические показатели | |||||
| 25 | Общие теплопотери через ограждающую оболочку здания за отопительный период | Qh, кВт | – | – | 642992,21 |
| 26 | Удельные бытовые тепловыделения в здании | qint, Вт/м2 | – | – | 13 |
| 27 | Бытовые теплопоступления в здание за отопительный период | Qint, кВт | – | – | 216334,9 |
| 28 | Теплопоступления в здание от солнечной радиации за отопительный период | Qs, кВт | – | – | 13859,58 |
| 29 | Потребность в тепловой энергии на отопление здания за отопительный период | Qhv, кВт | – | – | 491446,55 |
Посмотреть на энергопаспорт мастерской
Коэффициенты
№ п. п. | Показатель | Обозначение показателя и единицы измерения | Нормативное значение показателя | Фактическое значение показателя |
| 30 | Расчетный коэффициент энергетической эффективности системы централизованного теплоснабжения здания от источника теплоты | e0des | 0,5 | 0,5 |
| 31 | Расчетный коэффициент энергетической эффективности поквартирных и автономных систем теплоснабжения здания от источника теплоты | edec | ||
| 32 | Коэффициент эффективности авторегулирования | zz | 0,95 | 0,95 |
| 33 | Коэффициент учета встречного теплового потока | k | – | – |
| 34 | Коэффициент учета дополнительного теплопотребления | bh | – | – |
Комплексные показатели
| 35 | Расчетный удельный расход тепловой энергии на отопление здания | qhdes, кВт/(м2×°С×сут) | – | 18,19 |
| 36 | Нормируемый удельный расход тепловой энергии на отопление здания | qhreq, кВт/(м2×°С×сут) | – | 38 |
| 37 | Класс энергетической эффективности | Очень высокий | – | А |
| 38 | Соответствует ли проект здания нормативному требованию | – | да | |
| 39 | Дорабатывать ли проект здания | – | нет |
Указания по повышению энергетической эффективности | |
| 40 | Рекомендуем: экономическое стимулирование |
| 41 | Паспорт заполнен | 2018 г. |
| Организация Адрес и телефон Исполнители Зам. генерального директора | ООО «ЭИЭ» 107370, г. Москва, б-р Маршала Рокоссовского, д. 6/1, оф. 1835, 8(499)490-60-60 ________________ / Пустовалов П.В. / м.п. |
СПРАВКА
о результатах проверки качества тепловой изоляции ограждающих конструкций
Исполнитель: ООО «Энергоэффективность и энергоаудит»
Объект проверки: Физкультурно-оздоровительный комплекс с крытым катком, Московская область, г. Зарайск ул. Академика Виноградова
К проверке представлены следующие конструкции: стены надземной части здания, покрытие здания, полы первого этажа, оконные проемы.
- Проектно-сметная документация разработана: ООО “ПромСтройИнжиниринг СПб”
- Энергоэффективность здания подтверждена и соответствует проекту.
- Дата начала работ: «20» декабря 2018 г., окончания работ: «21» декабря 2018 г.
- Результаты проверки качества теплоизоляции ограждающих конструкций:
- На стенах, перекрытиях, кровле, а также заполнении оконных проемов, дефектов, уменьшающих теплотехнические характеристики ограждающих конструкций ниже допустимых значений, не выявлено.
- В целом, по результатам обследования, может быть сделано заключение о достаточном уровне теплозащиты ограждающих конструкций здания, соответствующего проектным требованиям.
- На стенах, перекрытиях, кровле, а также заполнении оконных проемов, дефектов, уменьшающих теплотехнические характеристики ограждающих конструкций ниже допустимых значений, не выявлено.
Организация, должность, ФИО исполнителя:
ООО «ЭИЭ»
Зам. генерального директора
________________ / Пустовалов П.В. /
м.п.
| ||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||
