Перемычки над окнами в доме из газобетона: Как сделать перемычки для оконных и дверных проемов из газобетона?

Содержание

Перемычка над дверью из газобетона. Технология установки лотковых перемычек. Процесс укладки газобетонных перемычек

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.


Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.


Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

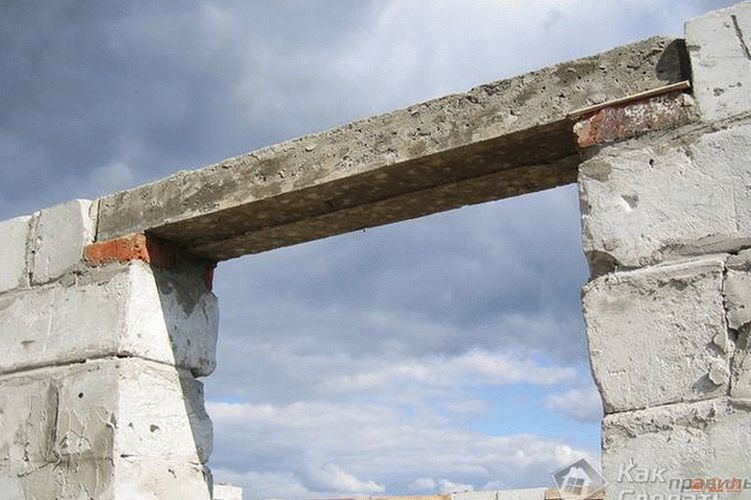

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.


Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше - кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.


При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.


При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

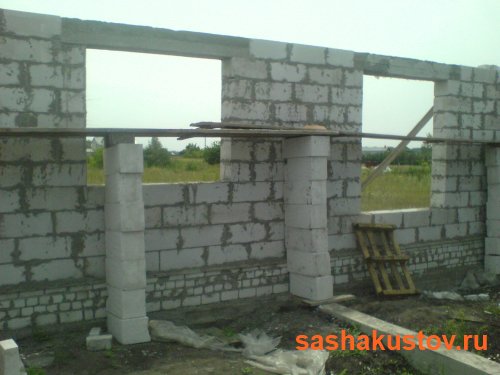

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном усилении. Это могут быть , монолитного бетона, а также на уголках или арматурных прутьях. Они отличаются между собой стоимостью, эффективностью, скоростью укладки. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.



В домах из предусматривается минимальная ширина простенка в 60 см. При уменьшении ширины требуется выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри О-блоков или закладкой прутьев в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

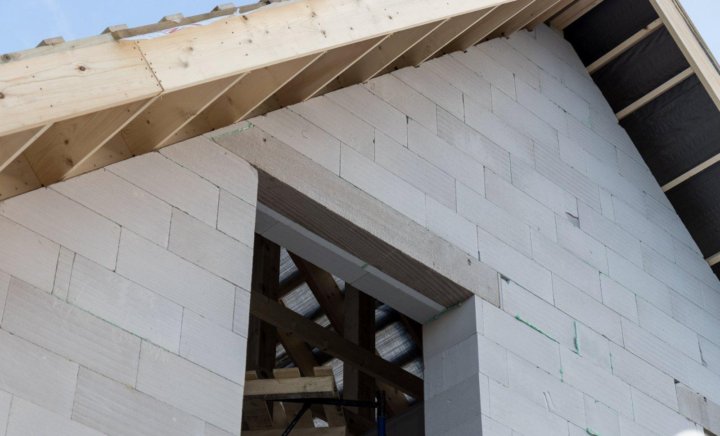

Укладка готовых перемычек из газобетона

Для укрепления проемов строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще всего. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.



Изготавливаются перемычки из стального арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут производиться на заказ – под конкретные параметры строящегося дома.

Особенности

Преимущества готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • сравнительно небольшой вес.

Гладкая поверхность и четкая форма изделия не портит ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом является также и однородность поверхности стены, когда дело подойдет к оштукатуриванию.

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, с опиранием на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек из газобетона при укладке указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью наверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, канавки или воздействовать другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или больше 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для укладки может понадобиться подъемник. Если требуется усилить проем в ненесущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без спецтехники.

Единственный недостаток готовых изделий – высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогостоящим способам.

Перемычки из U-блоков

Один из распространенных вариантов – изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше. Такой способ позволяет получить ровную наружную поверхность с непрерывным узором кладки и подходит для усиления проемов до 3 м.


Технология устройства

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка из газобетона не прогнулась под весом залитого бетона. Подпорки можно сделать из многих материалов – деревянных брусков, металлических труб, столбиков кирпича и пр.
  • 2. На доску укладываются лотковые блоки толстой стенкой наружу и так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
  • 3. Для утепления конструкции можно положить внутрь блоков от наружной стенки листы или высокой плотности.

  • 4. Еще для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используются диаметром 12-16 мм, покрытая антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Замешивается бетон M200 и заливается вовнутрь конструкции, уплотняется и выравнивается по верхней грани блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску, временные подпорки и продолжить строительство можно после того, как бетон высохнет. Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки из монолитного бетона

Способ заливки монолитной бетонной балки является одним из наиболее дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком данного метода является тот факт, что пропадает однородность поверхности стены, что крайне нежелательно при тонкослойном оштукатуривали ровной газобетонной стены.


Высокую теплопроводность бетона придется компенсировать местным утеплением.

Техника изготовления

Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:

  • Монтируется съемная опалубка из или листовых материалов (фанеры и пр. ). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
  • В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
  • После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
  • Далее оборудованная опалубка заливается раствором M200 - M300 на высоту ряда блоков, утрамбовывается и выравнивается.

Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.

Наружная часть перемычки в доме из газобетона будет нуждаться в отдельном предварительном оштукатуривании в случае отделки фасада декоративной штукатуркой по блоку без утепления стен. Поверх утеплителя наносится слой , в который утапливается щелочностойкая армирующая сетка и разравнивается.

Перемычки из уголков

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях – ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.


Изначально в закрывающих блоках из газобетона вырезаются пазы для уголков с отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – расположить уголки снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опирания.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки в 50 мм. Стальные опоры нужно обработать антикоррозионным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обернуть щелочестойкой или штукатурной сеткой.

Перемычки в небольших проемах

Проемы шириной меньше 1,2 м не нуждаются в большом усилении. Так как делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными прутками. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от проема и в зоне подоконника.

Технология работ

Технология кладки блоков газобетона поверх проемов без применения усилительных опор (см. рис. а) предполагает следующую последовательность действий:

  • Выкладывается ряд блоков до проема. Обязательно оставляется пространство в 20-30 см для закладки арматуры.
  • В отличие от укладки перемычки из газобетона с помощью U-блоков, не потребуется монтаж съемной опалубки.
  • Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса A-III.
  • В блоках проделываются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрезер. Важно, чтобы канавки не находились слишком близко к краю.
  • Углубления заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного сегмента не требуется.


А как сделать перемычку над окном из газобетона, если предполагаемая нагрузка на проем окажется немного больше допустимого значения для стальных стержней? Как вариант, можно скомбинировать последние два способа.

В этом случае 75-е уголки утапливаются в блоки по внешнему и внутреннему краю, а в центральном сегменте нарезаются штробы под 3 стержня арматуры, диаметром от 8 мм. После закрепления перемычки уголки, предварительно окрашенные или обработанные антикоррозионным составом, оштукатуриваются.

Заключение

Выбирая из чего делать перемычки – из газобетона, железобетона, стальных уголков или прутьев – обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и чердачного перекрытия, крыши, самих стен;
  • стоимость материала;
  • сроки строительства.

И запомните, что при неправильном усилении проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек, позволят построить прочный дом без каких-либо последствий, которые могут вскрыться в будущем.

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить газобетонную перемычку.

В сборном домостроении используют железобетонные перемычки. Заводами выпускаются так же перемычки для газобетонных блоков. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют перемычки:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия проема зависит от длины проема. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, перемычки можно не делать, если до верха стены над проемом не меньше 2/3 длины проема.

Заводские армированные перемычки из газобетона автоклавного твердения имеют высоту 200 или 250 миллиметров. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.


Количество брусковых перемычек на проем, подбирают по толщине стенового блока. Для стен толщиной 400 мм, устанавливают два бруска по 150 мм, и один 100 мм. Для стен 500 мм, берут два бруска по 150 мм и два по 100 мм.

Таблица стандартных размеров брусковых перемычек:

Промышленностью производятся перемычки газобетонные — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки готовых перемычек – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.


Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте перемычки от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых блоков. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные газобетонные перемычки, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.


Технология установки лотковых перемычек

  1. Для сборки U‑ образных блоков, готовится жесткий помост на уровне последнего стенового блока проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Блоки укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые блоки должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.



Существует другой вариант сборки U‑ образных блоков. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день перемычку поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.


Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При проемах свыше 2 метров применяют профиль № 100.

Прочность уголков обеспечит балку достаточной несущей способностью.

Есть два способа установки газоблоков на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края блока;
  • Размещение уголков по внешнему и внутреннему краю блоков.

Утопленные в тело блоков металлические уголки не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть перемычки.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – перемычка получится гладкой. Нужно снять с блока слой, равный толщине полки уголка.


Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием уголков:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы уголки не выступали – сделать пропилы в блоках, поверхность обеспылить;
  • Опирание перемычки на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы блоков и спилы для уголков, наносить клеевой раствор.

Вариант установки перемычек на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности газобетонного блока вырезают три борозды.

  • Если сборку производят на земле, блоки переворачивают штрабами вверх. Торцы блоков склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если перемычку формируют сразу над проемом, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы блоков смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.


Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки над проемом тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма проема не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные перемычки для газобетона своими руками. Высота монолита зависит от размера проема. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280: 20 = 14, высота перемычки должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные блоки усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.


Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Нарисуйте этот узел по Вашему пониманию и по-моему.
Стрелочками пометте кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полметра.
Если окажется не по-моему, то кладите рисунок сюда и будем обсуждать всем миром

Я всего лишь сказал, что будет одинаковый мостик холода в случае четверти и в случае без четверти, но с утеплением снаружи (псевдочетверть из ваты, пенопласта, штукатурки). То есть нет разницы формировать ли настоящую четверть выпиливанием сразу или потом при наружней отделке сделать псевдочетверть.
Про наличие или отсутствие других методик, которые являются более или менее эффективными, чем данная, я ничего не утверждал

А U образная балка и, особенно перемычка даст Вам такой мост холода, что вопрос про четверти можно будет закрыть, как "малозначительный"

Перемычка не даст моста холода, так как она тоже из газобетона. Только армированного промышленным образом. Я же писал "готовые перемычки".
В U-блоки перед укладкой арматуры и заливкой бетоном по технологии укладывается еще слой утеплителя. Поэтому если они и будут холоднее основной кладки, то наверное не на много.
А вот как формировать в них верхнюю четверть - я слабо представляю. В готовых перемычках судя по документации этого делать просто нельзя.

Поэтому я пытаюсь понять, как все же максимально правильно сделать оконные проемы в газобетонном доме при однослойной стене. И как правильно потом установить окна.

На другом форуме я нашел следующую информацию (орфография сохранена):

у нас оконные четверти прорезали строители болгаркой в вертикальных рядах оконных проемов. Это делается для того, чтоб окно по бокам "пряталось" изнутри за кладку (на 3-5 см), чтоб не было сплошной сквозной щели по всему периметру окна. Наши оконщики рассказывали, что окна вставленные в проемы без четвертей, легче вытащить (срезаются "болты", которыми крепятся окна к проему, а если есть четверти, доступ к этим "болтам" закрыт). Кроме того, щели между проемом и окном, вставленном без четвертей, нужно снаружи зашивать планками, а это малоэстетично.

То есть сделали две четверти из трех. С верхней четвертью проблема никак не решена. Довод про то, что окна легче вытащить в данном случае наверное нелеп, так как еще проще его разбить. Да и газобетон не настолько крепок, чтобы четверть стала какой-либо серьезной преградой.

Я по своему опыту пришел к такому выводу:
Стены из облицовочного кирпича делать с четвертями, а стены под штукатурку и прочие виды отделки делать без четвертей. Четверти делатся вместе с отделкой наружной стены, например штукатуркой. Изготовление четверти штроблением и вырезанием внутренней части самый трудоемкий вариант,
при этом еще нужно учесть чтобы опирание перемычки было достаточное.
С однородными стенами нужно дополнительно утеплять откосы от промерзания,
так как в этих конструкциях откос самое слабое место.
если наружная отделка - лицевой кирпич, то вопрос с четвертями решается на этапе кладки. Если фасад штукатурится, то примыкание окна прикрывается откосами, которые обычно делают из эксрудированного пенополистирола. У меня дом из газобетона и при фасадных работах откосы были сделаны именно так.

То есть вроде советуют согласится с производителями и делать без четвертей. А потом при фасадных работах сделать псевдочетверть из пенополистирола и штукатурки.
Я хочу понять, как сделать так, чтобы не для галочки, а как "для себя"

Возникают сомнения по поводу прочности этого материала, ведь речь идет о крепости стен и монтировании в них окон и дверей. Но чтобы строительство было успешным, нужно придерживаться определенных схем и правил, выполнять четкую последовательность всех операций и тогда положительный результат не заставит себя ждать. Также нужно учитывать недостатки газобетонных материалов и принимать меры для их устранения.

Газобетон — это вид ячеистого бетона, который состоит из цемента, кварцевого песка, в отдельных случаях в его состав добавляют гипс, известь и другие промышленные отходы. Применяется газобетон при строительстве домов, а именно стеновых и перегородочных блоков, перемычек и плит перекрытия. При установке пластиковых окон в газобетон учитывают характеристику и качество ячеистых бетонов.

Демонтаж старого окна перед установкой нового.

Совокупность свойств, которые имеют максимальную продолжительность работы изделия в различных условиях эксплуатации, обеспечиваются в процессе монтажа стен. Для увеличения несущей способности используют блоки под окном и подпорную зону для перемычек. Проемы окон, в свою очередь, могут быть с четвертями и без них. Четверть в проемах газобетонных стен представляет собой наружный выступ толщиной 3-4 см. На строение проемов влияют . Оконные четверти приклеивают с помощью кусков газобетона клеевым пистолетом. Для большей фиксации крепят уголок и замазывают штукатуркой.

Прежде чем устанавливать окно в газобетон, проводят подготовительные работы. Готовят нужный набор инструментов для монтажа, это: перфоратор, гвоздодер, рулетка, пленка из полиэтилена. Устанавливать окна в газобетон начинают с определения рабочего материала, это может быть газобетон или пеноблок. Газобетон хоть и имеет высокую стоимость, но тем самым полностью ее оправдывает. Он обладает высокой прочностью, легкостью в применении и последующем уходе, является экологически чистым материалом. Газобетон имеет один существенный недостаток – он малоустойчив к влаге и поэтому на нем часто образуется плесень и грибок.

Пеноблок является наиболее надежным материалом и обладает высокой теплопередачей. За счет этого стены сооружения становятся толстыми. Из недостатков выделяют хрупкость материала и недостаточную экологичность. К плюсам пеноблока относят его устойчивость к влаге и относительно низкую стоимость.

Торцы проема окна обязательно очищаются от грязи и пыли.

Перед началом работ освобождают помещение от мебели, пол покрывают пленкой, нужно оградить вещи от пыли, появление которой неизбежно в процессе монтажа. Старые окна убирают с помощью перфоратора или вручную молотком. Нужно быть внимательным при демонтаже окон на высших этажах, следить за падающими элементами, ведь под домом могут проходить люди. Много усилий понадобиться для снятия подоконника. Чтобы извлечь его, применяют раскачку, для этого доску шатают из стороны в сторону до момента выхода его из выемки. Нужно помнить о весе конструкции и соблюдать технику безопасности, максимально сосредоточиться на деле и предотвратить возможность падения плиты.

Следующим этапом является очищение рабочей поверхности от пыли, ведь из-за нее ухудшается сцепка между стенами и монтажной пены. Для этого образовавшийся мусор тщательно выметают и помещают в пакет. Перед установочными работами часа за четыре поверхность грунтуют.

Качественный монтаж пластиковых и деревянных окон в газобетон возможен при условии защиты контактирующих зон от потери тепла. Чтобы придать герметичность окну, нужно тщательно законопатить зазор.

Установка перемычек


Устанавливая над проемом в стене с окнами, соблюдают технику безопасности и технологию процесса. Основание перемычки фиксируют на расстоянии двух метров в длину и только если ширина окна больше ста сантиметров, основу увеличивают до двух с половиной метров. Увеличивают несущую способность зданий из газоблоков с помощью перемычек в таких случаях:

  • несущие конструкции устанавливаются с учетом изгиба прочности, опорного среза, прогиба;
  • стена, на которую не приходится нагрузка, армируется разумно с учетом железобетонной перемычки и газобетона.

Используемый материал состоит из газобетонных, деревянных, металлических и железобетонных профилей. Без четверти окно фиксируется гвоздями. Зазоры между деревянными коробками и щелью утепляют резиновыми прокладками или пароизоляционной лентой. Откосы отделывают пластиком или штукатуркой.

Этапы перекрывания блоками окна:

  • Монтаж сборно-монолитной перемычки происходит на заранее подготовленную основу.
  • Оконную коробку проклеивают вертикальными швами специальным раствором.
  • С помощью уровня проверяют ровность положенных блоков, при необходимости их выравнивают.
  • Следующим этапом является теплоизоляция материалом из полистирола.
  • Выравнивают поверхность из бетона и удаляют временные опоры.

Монтаж армированных перемычек

Диаметр арматуры подбирается по расчету в зависимости от воспринимаемой нагрузки.

Армированные газобетонные перемычки обладают многими выигрышными свойствами. Они долговечны, устойчивы к влаге, воде и грибку, не горят, просты в установке, обработке, и главное — они предельно прочны. При монтаже армированной перемычки из газобетона учитывают толщину стен, в которой будет находиться окно. Перемычку ровняют по всей ширине стены. Для ускорения установки и упрощения работы берут готовые перемычки прямоугольной формы, размеры которых разнообразны и подходят для любой ширины секций. Газобетонные перемычки содержать следующие преимущества:

  • имеют низкую передачу тепла;
  • малый вес материала;
  • размеры подходят под любую толщину блоков.

Чтобы сделать перемычку нужного размера, ее устанавливают стрелкой вверх на глубину более 20 см. Дальше перемычки между собой скрепляют монтажным клеем и вслед одна за другой плотно укладывают, используя молоток. С помощью деревянной колодки с широким лезвием ровняют поверхность и ждут схватывания кладочной смеси.

Металлические уголки для перемычек и их установка

Перемычки из металлического уголка можно сделать различных габаритов, используя . Благодаря разнообразным размерам и возможности легкого распила блока, выбирают высоту окон. Металлические перемычки не обладают свойством передавать тепло, поэтому для них требуется вспомогательное утепление с помощью квалифицированных работников.

Для установки газобетонного блока на перемычки в середину газоблока укладывают металлические уголки на расстоянии одной третьей от края. Преимущества металлических уголков состоят в прочности и возможности удерживать из смеси извести, песка и воды. Конструкция с применением металлических уголков снаружи смотрится аккуратней за счет получаемой ровной поверхности. Толщина, высота металлических перемычек зависит от размеров несущей конструкции, и выделяют следующие их виды:

  • металлические балки или гнутые профили;
  • двутавровые балки;
  • металлические профильные трубы;
  • стальные горячекатаные уголки.

Для удобства при монтаже газобетона используют не два металлических уголка, а четыре. Тем самым обеспечивая большую опору, что особенно важно в местах с частыми землетрясениями. Процесс установки металлической перемычки состоит: из армирования, выбора высоты, монтажа и подпорки опалубки, а также связывания и бетонирования арматуры.

Сооружение оконной конструкции

Зазоры между стеной и окном заполняют монтажной пеной.

Устанавливая конструкцию, для начала монтируют коробку окна, которая состоит из верхних, нижних и боковых деталей. Начинают работу с обработки стен антисептическим средством, чтобы избежать гнили, грибков и плесени. Удобней будет смонтировать коробку отдельно и вставить потом в проем для окна, который предварительно смазывают олифой и красят. Для ровности сторон окна его проверяют по горизонтали и вертикали, используя строительный уровень. После фиксирования коробки навешивают створки. При их установке учитывают наличие щелей, чтобы не было сложностей с открыванием и закрывание створок.

Между стеной и коробкой окна образуется зазор, который можно заполнить монтажной пеной. После ее застывания пену аккуратно срезают ножом. Когда работа по установлению блока окончена, начинают устанавливать подоконники и отливы.

При установке деревянного отлива, его заранее обрабатывают антисептиком, если же используется металлический слив воды, то его обрабатывают антикоррозийным средством.

При монтаже окна с балконными дверьми, промежуточный шов ровняют и убирают возможные зазоры. Прежде чем установить подоконник, нужно избавиться от щелей с помощью забивания бруска в нижнюю часть блока окна. При неровностях отверстия его еще до начала установки окна.

Последним этапом является установка декоративного оформления, это необязательный элемент конструкции, но с ним рама окна выглядит красивее. Наличники устанавливают, как все работы по монтажу окончены. Можно подвести итог и определить ряд требований, который поможет избежать трещин в окне, конденсата, грибка и плесени:

  • Поверхность откосов должна быть ровная, добиваются этого, используя резиновый молот или строительный уровень.
  • Отверстия окон пропитывают грунтовкой, но перед этим убирают весь мусор, грязь и пыль.
  • Проводят тепловую изоляцию внутренних откосов с помощью пенопласта, минеральной ваты, монтажной пены или пенополистирола.
  • Наклеивают ровным слоем пароизоляционные ленты шириной 6 см.
  • Избавляются от возможных стыков.
  • Герметизируют щели в окнах.
  • Крепят наличники, слив, подоконник.

Вертикальное армирование дверных и оконных проемов

Засверливаем газобетонный блок прямо через анкерную пластину и вставляем дюбель.

  • при использовании здания нежилого назначения;
  • при значительных нагрузках на газобетонные стены за счет стихийных бедствий;
  • при возможном наклоне набок фундамента сооружения;
  • при малой прочности блоков. В этом случае следует применять вертикальное армирование дверных отверстий. Увеличивают несущую способность стен с помощью блоков с круглым отверстием. Эти блоки можно приобрести у заграничных закупщиков или изобрести собственноручно. Начиная укладку стен, устанавливаются опорные площадки для укрепления рам из стали. По окончании процесса установки О-образных площадок отверстие заполняют жидким раствором с высокими характеристиками по прочности и водонепроницаемости.

Газобетонный блок с дверью закрепляют анкерами для ячеистых бетонов в доме. Учитывая хрупкость присущую газобетону, не рекомендуют проводить установку тяжелых дверей в больших проемах. Не монтируют дверь в коммерческих помещениях и в индивидуальных домах.

Какие инструменты и материалы понадобятся?

Для установки пластиковых окон в газобетон дома применяют киянку, которая необходима при демонтаже или сборке конструкции. Также не обойтись без бороздодела, каретки, терки и ковшика. Чтобы распиливать газобетонные заготовки было проще и аккуратнее, применяют ножовку. Она позволит распилить элементы на равные части нестандартных размеров за счет уголка, который идет в комплекте с ножовкой.

Большую роль в сооружении играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальности рядов. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведра. Для монтажа проемов применяют такие материалы: монтажная пена, пенополистирол, штукатурка, арматура из стали, смесь из песка, цемента и воды, оцинкованные гвозди и раствор для работ с тонкими швами.

Перемычки над окнами в доме из газобетона

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

СправкаТакой вариант принято считать самым простым и не требующим особых знаний для установки.В тоже время это решение является самым дорогим по стоимости.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов. Важно!Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.А вот вариант с применением арматуры:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Залог долговечности любой постройки или конструкции – грамотный подход к армированию, что позволяет избежать появление трещин и других изъянов в период эксплуатации.

Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Общие сведения о перемычках в строительстве

Смысл перемычек

Газобетонная кладка подвергается серьезной нагрузке не только в момент постройки дома, но и эксплуатации. Чтобы распределить нагрузку равномерно, на проем устанавливается арматура, с использование штробореза. Когда арматура помещена в паз, то закрепляется раствором.

При выборе материала необходимо ориентироваться на показатели этого материала и длину пролета. Одним из важных моментов является вес перемычек. Монолитные железобетонные конструкции сильно нагружают несущие стены, и монтаж проводится с участием специальной техники. А при укладке газобетонных конструкций можно справиться самостоятельно.

Перемычки в частном строении

Когда возводится частный дом, технология отличается некоторыми моментами. Сегодня строительный рынок предлагает несколько видов перемычек, различающихся своей конструкцией и правилами применения.

Газобетонные перемычки

Уже готовое решение в виде армированной газосиликатной/газобетонной перемычки, выполненной в соответствии с ГОСТом, которое можно купить. Такие элементы представляют собой обычные балки для газобетона с прямоугольным сечением и арматурой, обработанной антикоррозийной смесью и выполняемой роль внутреннего каркаса. На них присутствуют стрелки, указывающие направлении монтажа. Рассматриваемый вариант при строительстве признан самым легким и не требующим специальных знаний для установки. Однако, за него придется выложить немаленькие деньги.

Среди преимуществ нужно отметить
  • — отсутствие трещин при правильно проведенном армировании. Они не плывут и не подвергаются разрушению при длительном использовании;
  • — газобетонные перемычки являются высокопрочными конструкциями легкого веса, поэтому не оказывают высокой нагрузки на стены и фундамент постройки;
  • — структуру — перемычки похожи на строительные блоки, что является высоким показателем тепловой эффективности без необходимости дополнительного утепления конструкции.
  • Сколько необходимо брусков зависит от толщины блока. Если стена 40 см, понадобится 2 шт по 15 см и один по 10. Если полметра, то 2 по 15 см и 2 по 10 см.
  • Размеры перемычек – по высоте показатель в 124 мм, ширине 115-175 мм, длине 1300-3000 мм.

Блоки в форме буквы U

U-блоки сегодня популярный вариант для строительства сборно-заливных перемычек над окошками из стен, выполненных ячеистым газобетоном с несъемной опалубкой. Габариты таких блоков совпадают с размерами стандартных стен, а монтаж не требует применение специальных грузоподъемных механизмов.

Перемычки формы U – сборные и легко поддаются распиливанию ножовкой по газобетону. В изделиях по размерам 20 см в ширину, присутствуют борозды 12 см, в которые закладывается каркасная арматура и монтаж производится с применением деревянной опалубки.

Технология установки следующая
  • — подготавливается жесткий помост, подпирающийся брусками или металлическими трубами в нескольких местах;
  • — блоки укладываются на помост с запуском на стены на 25 см. Если это опоры, то они должны быть цельными;
  • — более толстая стена размещается с внешней стороны постройки. На нее наносится утеплитель. Боковые стороны приклеиваются специальным раствором для газобетона, соблюдая правила;
  • — в лотки помещается объемный арматурный каркас в виде 4-х стержней диаметром 12-16 мм, скрепленных между собой проволокой с шагом в 40 см;
  • — лоток заполняется мелкозернистым бетоном М200;
  • — заливая бетон, нужно добиться равномерного распределения смеси и полного обволакивания арматуры. Достичь этого можно путем укладки бетона слоями;
  • — демонтаж опалубка проводится через 21 день.

Можно собирать U-изделия на земле или в помещении на ровной площадке с устойчивым основанием. Как вариант – использование настила из досок.

Элементы из железобетона выполняются с использованием тяжелых смесей с бетоном и арматурных прутов.

Для справки. Когда в планах нет утепления дома, то целесообразно выполнить вставку из пенополистирола или аналогичного утеплителя.

Выглядят как бетонная балка, внутри которой находится арматура. Основа – бетон М200, являющийся холодным, и обязательно требует утепления. Создавая опалубку, можно столкнуться с некоторыми трудностями.

Преимущество конструкции в том, что она может перекрыть большие проемы, независимо от формы постройки.

Если проем большой, то монолит изготавливается своими руками.

Если требуется перекрыть пролет длиной 2,8 м, тогда 280 делим на 20 и получаем высоту, равную 14 см.

Армирование проводится 6 двенадцатимиллиметровыми стержнями с шагом в полметра. Длина опирания балки должна равняться 35 см с одной и другой стороны. Опоры заливаются раствором толщиной в 1,5 см.

Для изготовления монолитной перемычки изготавливается опалубка из досок или фанеры. Утеплитель в данном случае укладывается с внутренней стороны. Некоторые делают опалубку меньше, чтобы теплоизоляционный слой приклеить после снятия опалубки. Можно в качестве материала использовать экструдированный пенополистирол, обладающий высокими теплоизоляционными и прочными свойствами. Такая опалубка несъемная. Внутрь ее помещается каркас из арматуры и заливается бетоном М200. Через 3 недели монолитная перемычка будет готова.

Важно! Бетон проигрывает газосиликату в теплопроводности.

Применение железобетона возможно, если стены дома будут утепляться минватой, иначе такая конструкция станет мостом холода.

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Армирование требуется при длине проема от 1,20 м.

Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

Оконный проем

  • Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

Армирование производится с помощью металлических прутьев прочностью А400-500 и диаметром 10-16 мм.

В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.

Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

  • Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.

По размерам ориентируются на длину пролета и ширину блоков стен.

Монтаж выполняется, учитывая некоторые моменты:

  • — детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
  • — можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
  • — все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки. Важно, чтобы целостность конструкции не нарушилась;
  • — вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:

  • — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • — минимальное значение опорной длины для уголка из металла – 20 см;
  • — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

При штукатурке газобетонной постройке, металлические перемычки следует обернуть специальной штукатурной сеткой.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей, целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек являются высота и ширина. При правильном расчете и монтаже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использовании монолитных балок из железобетона.

Кладете железобетонные перемычки в доме из газобетона? Будьте внимательны

Здравствуйте.

Статья родилась спонтанно. Проезжал позавчера мимо коттеджного поселка. В глаза бросились ж/б перемычки над окнами одного дома из газобетона. Там точно будут проблемы в будущем.

Нет, я не хочу заводить историю о том, как ошибки монтажа приводят к обрушению дома. Изделия из бетона имеют хороший запас прочности. Перекрытия на голову падают крайне редко 😊. Но за свою скромную карьеру проектировщика, мне пришлось сделать не один десяток усилений. Просто будьте внимательны.

Не все перемычки «колбасные»

Есть разные виды серийных перемычек и армируются они по-разному. Мало кто обращает на это внимание. Однако разница важна

Большинство современных изделий мы называем «колбасными». Внутри них арматура одинаково уложена по всей длине. Если перемычка длинная, ее можно отрезать в любом месте (как колбасу). При укладке главное выдержать минимальное опирание. Увеличивать его можно столько, сколько вам нужно. Несущая способность не пострадает.

Есть серии перемычек с дополнительным армированием приопорных участков. Они часто встречаются при покупке б/ушных изделий со старых объектов. Да и некоторые ЖБИ заводы их до сих пор льют. Это как раз тот случай, когда «кашу маслом испортишь».

Приопорные зоны таких изделий усилены арматурой. На границе проема она работает на срез. Как только вы опираете на стену слишком длинный участок (обычно предел 230-250 мм), граница наибольшей нагрузки попадает в менее заармированную часть. Так появляются трещины. А если давление слишком большое, бетон «обрезает». Перекрывать такой перемычкой два окна со «столбиком» (простенком) посередине тоже нельзя.

Не перегружаем газобетон

Здесь все просто. Если сверху на перемычки не планируете опирать плиты перекрытия, с блоками ПГС ничего страшного не случится. Конечно, при условии, что они предназначены для кладки стен, а не самые дешевые D350.

Исключением могут быть слишком широкие проемы. Но это большая редкость.

Когда на перемычку приходится большая нагрузка от перекрытия или балок, газобетон под ней нужно усилить. Самое простое решение — 2-4 ряда полнотелого красного кирпича под опорой. Они перераспределяют нагрузку и исключают растрескивание блоков.

Не перегружаем перемычки

Когда на перемычках лежат плиты перекрытия, на них приходится слишком большая нагрузка: стены вышележащего этажа, сами плиты и все, что на них находится.

Если это возможно, раскладываем плиты так, чтобы они лежали на глухих стенах (без дверей и окон). Если нет, подбираем перемычки только по расчету.

Замечу, варианты с армопоясом я намеренно опустил. Когда он сделан правильно, все проблемы с нагрузками пропадают сами собой. Но слишком часто армопояс превращают в массивный мост холода под перекрытием. А это уже совсем другая история…

Если статья была полезна, отправьте мне пару кубов ПГСа с вашего объекта. Самому дом строить надо. Шучу я, хватит и лайка 👍. Спасибо, что дочитали.

Перемычки для блоков газобетонных

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше – кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.

При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

Выводы

Поскольку монолитные железобетонные изделия обладают внушительным весом, для оформления оконных и дверных перемычек следует выбирать газобетонные изделия. Они практичны и легко устанавливаются. Кроме того, такие изделия отлично справляются с задачами теплоизоляции. Они надежно удерживают кладку, находящуюся над проемом.

При создании кладки над проемом следует учитывать его ширину и высоту. Такие показатели помогут при выполнении расчетов конструкции. Благодаря правильному монтажу перемычек можно обеспечить надежность всего строения. В некоторых случаях лучше выбирать монолитные железобетонные изделия.

  • Баня из газобетонных блоков своими руками
  • Приготовление бетона вручную: пропорции, таблица
  • Бетон своими руками
  • Шлакоблоки своими руками в домашних условиях

Окна в газобетон своими руками — АлтайСтройМаш

Строительство дома из газоблоков – отличное решение для всех, кто хочет сделать конструкцию прочной, надежной и долговечной. Стены такого сооружения хорошо сохраняют тепло зимой (даже при сильных морозах), а летом защищают от жаркого солнца. При этом строительство домов из газобетонных блоков занимает достаточно немного времени, что является большим преимуществом этого материала.

Но вот пришло время заняться обустройством оконных проемов, и у вас возникает логичный вопрос: как правильно установить окна в газобетон? Если вы хотите сделать это самостоятельно, главное – четко следовать инструкции.

Перемычки над окнами в доме из газобетона

В первую очередь необходимо заняться армированием конструкции, чтобы обезопасить ваш дом от различных деформаций и появления трещин. Правильное армирование оконной перемычки позволит увеличить срок службы всего вашего строения.

На сегодняшний день существует несколько видов перемычек, которые отличаются по цене, составу и правилам применения.

1. Армированная газобетонная перемычка.
Это готовое решение, которое представляет собой простую балку из газобетона, усиленную арматурой. Использование такой перемычки является самым простым, но в то же время и самым дорогим вариантом.

2. U-образная перемычка.
При строительстве домов из газоблоков U-образные перемычки применяются чаще всего. Они могут быть различных размеров, а если вам нужно увеличить ширину блока, то это можно сделать с помощью специальной ножовки по газобетону.

Внимание!

Если вы не собираетесь утеплять стены конструкции, то внутри U-блоков рекомендуется разместить утеплитель.

3. Перемычка из железобетона
Данная конструкция представляет собой обычную балку из бетона, внутри которой находится арматура. Как правило, такие изделия применяются в домах, стены которых утепляются минеральной ватой.

Внимание!

Не рекомендуется использовать железобетонные перемычки в домах без утеплителя, т.к. бетон является хорошим проводником холода.

Как сделать перемычку из газобетона?

Если вы не хотите покупать перемычки для газобетонных блоков, то можно изготовить их своими руками.

Как это сделать?

1. Из стандартного газоблока изготавливаем U-образный блок (с помощью пилы по газобетону и перфоратора).

2. В оконном проеме делаем деревянную подпорку.

3. Укладываем стандартные и U-образные блоки над оконным проемом.

4. С помощью арматурных стержней и вязальной проволоки изготавливаем арматурный каркас.

5. Укладываем готовый каркас в опалубку и заливаем бетоном. Перемычка готова!



Пластиковые окна в газобетон своими руками: пошаговая инструкция

Теперь можно приступать непосредственно к установке окон в газобетон. В одиночку справиться с такой задачей будет сложно, поэтому рекомендуем найти помощника.

Шаг 1. Вставьте раму в оконный проем.

Шаг 2. Нужно подготовить специальные клинья, которые зафиксируют раму (рекомендуется использовать пластиковые вставки).

Шаг 3. Выровняйте конструкцию по ширине (а затем и по вертикали) с помощью уровня и рулетки. Не забудьте оставить небольшие зазоры (около 4 мм) по бокам окна – в эти места необходимо вбить клинья, которые зафиксируют раму в газобетонных блоках.

Шаг 4. Просверлите отверстия в блоках основания (для удобства на внутренней стороне рамы, как правило, имеются специальные метки). Далее закрепите анкеры в отверстиях таким образом, чтобы шляпки не препятствовали закрытию оконных створок.

Шаг 5. Обработайте стыки рамы с проемом монтажной пеной (для более качественной работы рекомендуется использовать мелкопористую пену). После обработки пеной извлеките деревянные клинья, которые фиксировали раму. Пластиковые вставки можно оставить на месте.

Установка окна в газобетон завершена – можете приступать к дальнейшему строительству дома.

Оборудование для производства газоблоков

«АлтайСтройМаш» – компания, которая более 18 лет занимается выпуском сертифицированного оборудования для изготовления газобетонных блоков. Среди наших партнеров крупнейшие предприятия из России, Казахстана, Узбекистана, Киргизии и других стран СНГ, а также начинающие бизнесмены, которые только открывают свое дело.



Хотите узнать подробную информацию об оборудовании для производства газоблоков?

Просто ознакомьтесь с нашим каталогом товаров, чтобы сделать правильный выбор!

Перейти в каталог



Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Блок: 1/5 | Кол-во символов: 559
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Блок: 2/8 | Кол-во символов: 514
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Вернуться к оглавлению

Блок: 2/5 | Кол-во символов: 1291
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Блок: 4/4 | Кол-во символов: 3883
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Блок: 3/8 | Кол-во символов: 2040
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Блок: 2/4 | Кол-во символов: 3588
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Блок: 4/6 | Кол-во символов: 3554
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Блок: 4/8 | Кол-во символов: 815
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Блок: 5/8 | Кол-во символов: 649
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Необходимые инструменты

  • резиновый молоток;
  • ковшик;
  • штроборез;
  • терка;
  • каретка;
  • ножовка газобетонная;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • кельма;
  • трапеция;
  • шпатель;
  • ведро;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Блок: 5/5 | Кол-во символов: 352
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Перемычки для газобетонных блоков: монтаж своими руками

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения  имеет высоту см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Высота Толщина Длина
250 100 1250
1500
2000
150 1250
1500
2000

Промышленностью производятся материал по — гост  31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры  которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

U‑ образные изделия – конструктивные размеры

Технология установки
  1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.

Размещение арматурного каркаса. Вдоль внешней стенки уложен утеплитель

Существует другой вариант сборки  U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края;
  • Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Укладка блока на уголки с пропилом по центру

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Укладка по уголкам, расположенным по краям блоков

Что нужно учесть перед использованием:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
  • Опирание на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы изделий и спилы для них, наносить клеевой раствор.
Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

  • Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Арматура укладывается в штробу

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

На фото деревянная опалубка

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

beton-house.com

Блок: 3/5 | Кол-во символов: 8436
Источник: http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Блок: 6/6 | Кол-во символов: 122
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Блок: 6/8 | Кол-во символов: 575
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Блок: 7/8 | Кол-во символов: 312
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Кол-во блоков: 14 | Общее кол-во символов: 26690
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html: использовано 2 блоков из 4, кол-во символов 7471 (28%)
  2. http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone: использовано 6 блоков из 8, кол-во символов 4905 (18%)
  3. https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html: использовано 2 блоков из 6, кол-во символов 3676 (14%)
  4. http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html: использовано 1 блоков из 5, кол-во символов 8436 (32%)
  5. https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html: использовано 3 блоков из 5, кол-во символов 2202 (8%)

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Блок: 1/4 | Кол-во символов: 611
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Перемычки из автоклавного газобетона

В 2015 году лидер рынка строительного сегмента компания Bonolit – производитель газобетонных изделий анонсирует с новым продуктом под ТМ Poritep – армированные газобетонные перемычки.

Перемычки Poritep используются в строительстве зданий для перекрытия проемов окон, дверей и других технологических проемов. Основная их задача — передать нагрузку от выше возводимой стены, при этом сохранить проем здания. Перемычки отличаются способностью выдерживать как собственную нагрузку, так и нагрузку от каменной кладки и перекрытий.

В перемычках Poritep применен газобетон автоклавного твердения по ГОСТ 31360-2007 класса прочности на сжатие — B 3,5, марки по плотности D600, морозостойкость не ниже F75. Перемычки представляют собой армированную балку, где для рабочей арматуры применяются стержни диаметром 8 мм со специальным антикоррозионным покрытием.

Перемычки Poritep — это силовая конструкция, которая воплощает в себе все достоинства газобетона: материал НГ, продукт не подвержен образованию грибка и плесени, долговечен, лёгок при монтаже и обработке, имеет идеальную геометрию, не требует дополнительного утепления и экологически безопасен.

Блок: 2/5 | Кол-во символов: 1320
Источник: https://bonolit.ru/sravnenie/peremychki/

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Блок: 2/4 | Кол-во символов: 3589
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

ПРИЕМУЩЕСТВА ПЕРМЫЧЕК ИЗ АВТОКЛАВНОГО БЕТОНА

Паропроницаемость

Паропроницаемость материала способствует быстрому выведению построечной влаги и гарантирует комфортные условия проживания – избыточная влага будет выводиться, а воздух в помещениях будет оставаться свежим.

Морозостойкость

PORITEP обладает хорошим показателем морозостойкости, что объясняется резервной пористостью. Высокая морозостойкость PORITEP позволяет эффективно использовать данный материал в суровых климатических условиях.

Энергоэффективность

Геометрическая точность размеров перемычек позволяет монтировать их на клеевой раствор, исключая появление, так называемых, «мостиков холода».

Экологичность

Помимо экологической чистоты важным является тот факт, что премычки не выделяют токсичных веществ в атмосферу, в том числе и при пожаре.

Практичность

Перемычки, из-за низкого коэффициента теплопроводности ячеистого бетона, позволяют отказаться от дополнительного утепления, что дает несравненное преимущество

Универсальность

Армированные перемычки из ячеистого бетона выпускаются в различных типоразмерах. Они разработаны таким образом, чтобы компоновать их для наиболее применяемых толщин стен, например, при толщине стены в 500 мм соорудить конструкцию из перемычек толщиной 200 и 300 мм. Также армированные изделия PORITEP дают возможность перекрывать различные пролеты при одной длине перемычки, что на практике позволяет трехметровой перемычкой перекрывать проемы 2,6м и менее. Все это позволяет подобрать комплект практически для любого проекта.

Технологичность

Перемычки, из-за низкого коэффициента теплопроводности ячеистого бетона, позволяют отказаться от дополнительного утепления, что дает несравненное преимущество

Огнестойкость

PORITEP способен выдерживать одностороннее воздействие огня до 6 часов без изменения несущей способности, теплопроводности и целостности конструкции. .

Блок: 3/5 | Кол-во символов: 2523
Источник: https://bonolit.ru/sravnenie/peremychki/

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Блок: 4/4 | Кол-во символов: 3796
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Сравнение газобетонных перемычек с другими материалами

Полистиролбетон

У полистиролбетонной перемычки основным показателем преимущества можно отметить цену готового продукта, вес и теплопроводность. По всем остальным характеристикам – полистиролбетон в первую очередь горюч, стирол выделяющийся при тлении смертельно опасен для человека, несущая способность отсутствует. Полистиролбетон возможно применять только при ограждающей конструкции из такого же материала. Применение перемычки из полистиролбетона совместно с кладкой из ГБ (с целью экономии расходов) не принесёт желаемого результата по технологичности кладки. Материал «болеет» плохой геометрией, нет возможности использования специальной тонкошовной кладки. Плохая гвоздимость, это может быть проблемой не только в быту, но и для подсистемы вентфасада.

Железобетонные перемычки

Перемычки из железобетона – самый старый проверенный способ устройства перекрытия оконных и дверных проёмов. Но пройдёмся по основным параметрам. Цена готовой заводской перемычки не дешевле всех существующих аналогов, при этом мы получаем холодную конструкцию, требующую обязательного утепления, не самым дешёвым утеплителем. Нет возможности установки без тяжёлой техники, время установки в отличии от ячеистого бетона увеличивается. Плохая геометрия продукта, позволяет класть перемычку только на ЦПР, технологичность при совместной работе с ГБ блоками отсутствует. Итог: Холодно, дорого, тяжело, не технологично. .

Металлический уголок

Решение с металлическим уголком имеет место жить в современных реалиях. Среди преимуществ уголка отмечу примитивность и простоту установки и теплотехническую характеристику, за исключением мостика холода самого уголка. Фактически 1 человек справляется с перекрытием проёма. Но после анализа рыночных цен на первый квартал 2017 года, можно заметить, что цена за металл + блоки + технология укладки вместе со сваркой удерживающих пластин и малярной обработке самого метала не столь интересна, чтобы ставить этот конструктив в более выгодное положение против перемычек Poritep. Так же дополнительно мы получаем работу по отделке уголка внутри здания, адгезия блоков и металла разная, что влечёт доп. расходы как на обработку так и на более толстую штукатурку стен. И в завершение добавлю, что металлическая система перекрытия не обеспечивает 100% защиту при пожаре, несущая способность металла падает при длительном воздействии высоких температур.

Блок: 4/5 | Кол-во символов: 2693
Источник: https://bonolit.ru/sravnenie/peremychki/

Советы и рекомендации

При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:

  1. Немного сэкономить на материалах можно путем изготовления лотков своими руками. Для этого используется опалубка, в которую укладываются и склеиваются плоские доборные элементы из газобетона. Прочность такой конструкции ограничивается надежностью клея на стыках деталей. Чтобы изделие не сломалось при подъеме, целесообразно армировать и заливать его бетоном на земле.
  2. При проведении сборки и заливки непосредственно над проемом целесообразно под перемычку устанавливать прочную подпорку. Такой прием позволит исключить провисание перекладины под весом раствора и его случайную поломку при неосторожном движении.
  3. Чтобы сборная балка была прочнее, следует использовать арматуру в качестве стяжки, заводя на торцы крайних блоков на 10-12 см. Концы металла нужно предварительно оклеивать монтажной сеткой.

При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.

Блок: 5/5 | Кол-во символов: 1098
Источник: https://1beton.info/izdeliya/peremichki/dlya-gazobetonnyh-blokov

Кол-во блоков: 8 | Общее кол-во символов: 17355
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html: использовано 3 блоков из 4, кол-во символов 7996 (46%)
  2. https://1beton.info/izdeliya/peremichki/dlya-gazobetonnyh-blokov: использовано 2 блоков из 5, кол-во символов 2823 (16%)
  3. https://bonolit.ru/sravnenie/peremychki/: использовано 3 блоков из 5, кол-во символов 6536 (38%)

Монолитные перемычки над окнами -

Строительство домов

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши — тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы — арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй — поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров — 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу — заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу — в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

  1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
  2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
  3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
  4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
  5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
  6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
  7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
  8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
  9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
  10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!

Перемычка над оконными и дверными проёмами своими руками

Здравствуйте. Этим летом я занялся стройкой. Решил соорудить небольшую пристройку к дому. Естественно, своими руками. После окончания строительства я опишу весь процесс, а пока хочу рассказать, как я придумал соорудить из подручных средств надёжные и непромерзающие перемычки над оконными и дверными проёмами.

Технологий сооружения перемычек великое множество. Продаются готовые железобетонные перемычки, можно подложить металлические уголки, можно соорудить опалубку и залить самому из бетона и т.д.

Но готовые перемычки стоят достаточно дорого, да и надо оплатить доставку и разгрузку — на легковой не привезёшь)))). А потом один наверх не забросишь.

Металлические уголки тоже не дёшевы ( ведь нужны достаточно мощные). К тому-же, сталкивался ещё и с таким их недостатком — со временем сквозь шпатлёвку и обои прошла ржавчина. Ведь слой шпатлёвки над ними очень тонкий — штукатурка скрывает их толщину, а над ними только шпатлёвка.
Я всё делаю сам, люблю работать один, поэтому решил заливать на месте из бетона.

Тут есть свои «моменты»: Бетонная перемычка не должна промёрзнуть, иначе оконные проёмы зимой будут «плакать». Решают эту проблему, как правило, прокладывая снаружи 5 см экструдированного пенополистирола. Стоит он тоже не дёшево.

Я строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на подпорке, а потом залить бетон в образовавшийся жёлоб. Вроде бы и нормально, но. стоят такие блоки совсем «не гуманно». (Ровно в четыре раза дороже обычных), да и ехать опять-же за ними надо с прицепом..

Поэтому я поступил проще.

Итак, нам понадобится:
1. Доски для опалубки. (Любые, которых не жадко)
2. Газосиликатные блоки.
3. Цемент.
4. Песок, или ПГС
5. Арматура.

Первым делом сооружаем опалубку:







Итак, у меня получилась «несъёмная опалубка» из пористого, непромерзающего материала. Оставшегося в середине пространства, размером 100 на 250 мм с лихвой хватит для изготовления мощной железобетонной перемычки. (Тем более, что 250 — это высота.)

Осталось только изготовить бетон. Его я готовил из цемента М500Д20 и песчано-гравийной смеси. Можно и из песка, но ПГС у меня была.))))). Кстати, при изготовлении из песка, объёмные пропорции цемент/песок следует соблюдать 1/3. А при использовании ПГС можно пропорцию увеличить до 1/5 без потери марки бетона. (Если в ПГС не попадается глина).

Открыв сарай, я с грустью понял, что добыть бетономешалку не так-то просто. С осени не доставалась.

Потом опять песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня была под рукой только ненужная старая плёнка.

Образовавшийся «бутерброд» перебрасываем совковой лопатой на край нашей площадки, насыпая строго в одну точку. Суть в том, что так образуется горка и песчинки, скатываясь вниз, полностью обваливаются в цементе.



Так как сейчас блоки кладутся на клей, то они не нужны. Поэтому я их связал между собой и поместил в качестве арматуры в перемычки.

Если у вас арматуры мало, и её не хватает на несколько слоёв, то не забывайте, что бетон очень хорошо работает на сжатие, и очень плохо — на растяжение. Поэтому располагать арматурный пояс нужно как можно ниже. Сверху он не даст вообще ничего.

Вот и всё! Перемычки готовы. Может, кому-то пригодится.

Кстати, если бы у меня не было перегородочных блоков, я бы просто распилил большой. Так получится дешевле — перегородочные дороже обычных, если в кубометрах считать. Это очень легко сделать, например, при помощи моей самодельной пилы:

Правила установки перемычек над окнами

Строительство зданий или сооружений различного назначения сопровождается не только утвержденным архитекторским проектом, но и точными расчетами нагрузки на самую важную часть объекта – стены. Отдельное внимание уделяется обустройству оконных проемов, ведь «пустоты» в кладке являются одним из уязвимых мест. Важно знать про минимальное опирание перемычек, их разновидности и некоторые правила в их обустройстве.

Что такое перемычки над окнами, и зачем они нужны?

Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:

  • придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
  • создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
  • основы под потолок и продолжения обустройства стен.

Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

Варианты обустройства перемычек

В зависимости от места установки, различаются виды монтируемых перемычек над окнами.

Как известно железобетонные плиты перекрытия опираются на две стороны.

Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.

Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.

Железобетон как наиболее популярный материал для перемычек

Железобетонные детали совмещаются друг с другом для создания надежной перемычки.

Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:

  • ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
  • ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
  • ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
  • ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.

Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.

Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.

Металл в качестве материала для укрепления верха оконного проема

На деле металлические уголки в качестве перемычки используются при облицовочной кладке или при кладке перегородок толщиной в полкирпича (120 мм). Исходя из этого применяют стальной уголок с шириной полки 120 мм.

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

  1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
  2. Вес будущей стены, возводимой над оконной выемкой.
  3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
  4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

  • величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
  • прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж. | Пенообразователь Rospena

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  • Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  • Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:
  • Ширина оконного отверстия не превышает 120 см.
  • Высота кладки над коробкой составляет не более 2/3 ширины проема.
  • Устраивается временная опалубка.
  • Над укреплением осуществляется армирование нескольких рядов.
  • Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  • Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  • Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  • Проклеиваются все швы, в том числе и горизонтальные.
  • Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  • Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  • В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
После высыхания бетона, убираем доски и подпорки.

После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  • Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  • Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  • Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  • С наружной части стены закрепляем утеплитель.
  • Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  • Опалубка заливается раствором М200, М300.
  • Состав следует утрамбовать и выровнять.
Снимаем элементы опалубки после высыхания раствора.

Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  • Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  • Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  • Убеждаемся, что изделие упирается на стены.
  • Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Установка перемычек над окнами в доме из газобетона - секреты современного мастера. Перемычки для газоблоков для частного дома

Вопрос о том, какие перемычки (над окном или над потолком) и когда используются при строительстве дома, не так уж и прост. Большинство самостроителей при перекрытии проема в стене обычно используют самодельные перемычки из бруса, монолитов и железобетонных конструкций с использованием стального уголка.Но сегодня крупные компании, производящие изделия из газобетона, предлагают решения, облегчающие и ускоряющие строительство дверных и оконных проемов, а в некоторых случаях позволяющие полностью избежать наличия таких конструкций.



Сорта

В первую очередь разберемся, как выбрать перемычки для оконных и дверных проемов ... Это решается в зависимости от наличия материалов и размеров пролетов, которые перекрывают друг друга.Наибольшее расстояние можно перекрыть монолитными железобетонными балками ... Несъемная опалубка для них обычно выполняется из пеноблоков П-образной формы.

Надземные виды кладки постоянно подвергаются значительным нагрузкам как при возведении стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок арматурный стержень устанавливается с помощью нарезчиков стен таким образом, чтобы стержни входили в пазы.Последние заливаются раствором, и стержень помещается в него таким образом, чтобы снаружи оставалась часть стержня длиной 30 см.

Применение стальных уголков никак не регламентируется ГОСТами и правилами строительства зданий из газобетона, но пользуется популярностью у строителей-любителей.



Чтобы максимально сохранить свойства, предотвращающие утечку тепла через наружные стены здания из газобетона, можно сделать перемычку над оконным или дверным проемом, используя одно из пенобетонных изделий: либо перемычки из газобетона железобетонные D700, или монолитные железобетонные перемычки в несъемной опалубке из газобетона.

Если ячеистость структуры конструкции газоблоков совпадает со структурами материала строительного газоблока, то это подобие не вызовет снижения эффективной теплоемкости. В результате не потребуется дополнительно утеплять стену и кладку.



Еще одним приемлемым решением, которое поможет преодолеть расстояние в 3 м, может стать устройство монолитной железобетонной конструкции, отлитой с использованием неразборной опалубки из П-образных блоков.По прочности они могут уступать только таким конструкциям, как монолитная железобетонная балка.

Для установки перемычек U-образного блока не требуется никакого подъемного оборудования, но требуются усилия для большей подготовки, а для изготовления такой перемычки потребуется больше времени и усилий.

При армировании конструкции в П-образном блоке пространственным арматурным каркасом (П-блоки шириной 20 см с лотком шириной 12 см) допускается использование двух арматурных стержней (верхнего и нижнего). ).Все блоки с размерами лотков по ширине от 15 см усилены четырьмя арматурными стержнями (2 верхних и 2 нижних). В этом случае необходимо наличие поперечных армирующих стяжек с расстоянием между ними 40-50 см.



Если проем в стене из газобетона не шире 1,2 м, а условие отношения высоты к ширине проема составляет 1-2/3, то проем можно устроить вообще без перемычки. .При такой конструкции каждый ряд укладывается с помощью временной устойчивой опалубки с использованием исключительно клея для пенобетонных блоков.

Конструктивная арматура также может использоваться для усиления газобетонных блоков над проемом. Здесь допустимо использовать арматуру d6d8 и толще, выводя ее концы за выступ кромок на 50 см, закрепляя концы под Г-образными углами.

Если эта пропорция не соблюдается (от 1 до 2/3) из-за недостаточной высоты, необходимо использовать обычную ненесущую перемычку с полкой вниз (если проем менее 2 м) или стальной уголок (если проем меньше 1.2 м).

Возможно использование уголка, ширина полки которого меньше описанной в справочниках (11 см), или угла проема шире 1,2 м. Следует отметить, что такое применение будет некондиционным, и если вы его сделаете сделай сам, останется на усмотрение застройщика.



Особенности, которые необходимо учитывать, если планируется построить несущую конструкцию (перемычку) проема из стального уголка:

  • стальной уголок необходимо закрасить поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опоры уголка по газобетону должна составлять 20 см;
  • углы скреплены между собой стальной лентой / сварной / проволочной стяжкой;
  • они должны быть утоплены в газобетонный блок заподлицо;
  • Если в будущем планируется оштукатурить стену, оберните ее гипсовой сеткой.

Железобетонные монолитные конструкции позволяют преодолевать самые большие расстояния. Пропорция расчета следующая: от 1 до 20. Расчет с большей точностью для надоконных и наддверных перемычек и газоблочных стен должен производиться в соответствии с гл. 9 STONAAG 3.1–2013.

Железобетонные перемычки армируют так же, как и железобетонную балку: 4–6 арматурных стержней d-12 и толще с поперечными арматурными зажимами через каждые полметра.



Минимальная длина опоры железобетонных балок по газобетону должна быть не менее 35 см. Зона опоры железобетонных конструкций этого типа должна быть усилена путем устройства разгрузочной опоры с использованием арматурной сетки в слое раствора. или слои клея для газобетона толщиной не менее 1,5 см.

Подвесные железобетонные перемычки отливаются в устойчивую разборную опалубку, время снятия которой определяется путем измерения уровня температуры воздуха на рабочем месте.Конструкции такого типа можно заглублять на толщину слоя изоляционного материала, который обязательно будет использован для утепления так называемых мостов холода. «ЭкстПолис» обычно приклеивается к конструкциям этого типа с разным сечением различными клеями для газоблоков и фиксируется дисковыми дюбелями.

Конструктивные особенности позволяют выбрать варианты использования технологии при монтаже, длину части опоры перемычек на пенобетонную стену, а также основные правила их использования.



Глубина опоры

Этот параметр обычно зависит от типа перемычек.

  • Несущая конструкция из газобетона с арматурой : максимальный проем - 1 м 75 см, глубина опоры - 25 см. Никакой дополнительной изоляции не требуется.
  • Несущие железобетонные конструкции № с неразъемной опалубкой из блоков П-образного профиля: максимальный проем 3 м, глубина опоры на кладку 25 см.Никакой дополнительной изоляции не требуется.
  • Монолитные несущие конструкции железобетонные ... Длина балки должна соответствовать - 35 см. Требуется дополнительная изоляция. Армирование выполняется - 1 м 20 см. Арматура на 50 см выступает за габариты проема. Над проемами рекомендуется проводить обычное армирование.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см : максимальный проем - 1 м 20 см, глубина опоры на кладку - 20 см.Требуется дополнительная изоляция. Это ненесущая конструкция, в основе которой лежит металлический уголок. Необходимо углубить основание кладки.



Какие выбрать?

Так как железобетонные монолиты весят намного больше, а такое устройство легче газоблока, то для устройства оконных и дверных перемычек лучше выбирать газоблоки: они легче, проще в установке, и они больше выгодны с точки зрения их теплоизоляционных качеств.


Тонкости установки

Перемычки из газобетона железобетонные долговечны благодаря наличию стального каркаса. Также за счет того, что такие перемычки используются при возведении стен из газобетона, получается оптимальная поверхность, которая впоследствии будет служить целям отделки.

Такие переборки представляют собой однопролетную балку, принимающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона, это четыре уголка из стали, уложенные правильно.

Используется при строительстве различных зданий. Для обеспечения прочности конструкции и предотвращения деформаций в пенобетонные стены устанавливают перемычки ... Для этого укладывают поперечную железобетонную конструкцию, П-образную перемычку или другие виды опорных балок, принимающих большой вес. на стеновые блоки в районе проема. Одни застройщики устанавливают металлические перемычки, другие - бетонные. В этом случае установка осуществляется разными методами.Учтите виды перемычек и особенности их установки.

Газобетон применяется при строительстве различных зданий

Устройство перемычек в стенах из газобетона - длина опоры перемычки и размер проемов

Для повышения прочностных характеристик стен из газобетона частных домов, коттеджей и дач бокс армируют. Для этого в области проемов, предназначенных для установки дверей и окон, монтируются поперечные балки из газобетона или железобетона, устанавливаются стержни из гофрированной арматуры.Усиление переборки позволяет перераспределить нагрузку, увеличивая ее прочность. Технология также позволяет использовать стальную ленту и использование уголка.

Для каждого варианта регламентируется размер проема и размер опоры:

  • Газонаполненная бетонная несущая балка, усиленная арматурой, позволяет закрывать проемы 1,74 м с опорой 0,25 м с каждой стороны. Конструкция не требует дополнительной теплоизоляции;
  • железобетонная балка, образованная бетонированием полости из U-образных элементов, способна перекрыть проем увеличенный до 3 м с длиной опорной поверхности 0.25 мес. Утеплять такую ​​перемычку не обязательно;

Коробка армированная для повышения прочностных характеристик стен из газобетона
  • Сплошная балка из монолитного железобетона, уложенная на всю толщину стен, обеспечивает устойчивость кладки с размером проема до 2 м и шириной длина опоры 0,35 м. Несущая балка из железобетона требует дополнительного утепления;
  • Основание
  • для перемычки, образованное сваркой из стальных уголков и арматуры, используется с длиной проема 1.2 м, при условии контакта с кладкой 0,2 м с обеих сторон. Желательно сделать паз и углубить угловую полку или фурнитуру в газоблок.

Принимая решение об устройстве балок для усиления проемов из газобетона, следует учитывать расстояние между опорными газоблоками и обеспечивать необходимую площадь контактной поверхности.

Особенности использования перемычек и особенности их установки для газобетонных конструкций

Укладка газобетона выполняется на цементно-песчаных растворах или на специальном клее.Он воспринимает значительные нагрузки как при строительстве здания, так и при эксплуатации. Армируя сетку между рядами кладки из газобетона, невозможно компенсировать все действующие нагрузки. Для равномерного распределения усилий проем дополнительно укрепляют арматурными стержнями, уложенными в пазы. Для этого чеканкой делают полости, высота которых соответствует размеру профиля. Арматурный стержень в пазу фиксируется цементной смесью.


Особенности использования перемычек

Поперечины обеспечивают:

  • повышение несущей способности проемов из газобетона;
  • формирование опорной поверхности под кладочные блоки;
  • компенсация различных нагрузочных реакций;
  • замыкание силовой цепи в области проемов.

При выборе конструкции и материала перемычек с целью усиления газобетона в зоне оконных и дверных проемов следует учитывать конструктивные особенности балок и расстояние между опорными блоками.

Используются балки следующих типов:

  • газобетон. Они не имеют повышенной нагрузки на стены и легко собираются самостоятельно;
  • П-образный. Они представляют собой сборные элементы из газобетона, для монтажа которых не требуется использование подъемного оборудования;
  • железобетон. Они отличаются повышенной массой и требуют использования подъемного оборудования для монтажных работ;
  • комбинированный.Их делают из углового металлического профиля или арматуры, на поверхность которой кладут газобетонные блоки.

Перемычки бывают нескольких видов

Чтобы ответить на вопрос, какие перемычки лучше для газобетонных стен, мы подробно рассмотрим конструктивные особенности каждого типа балок и остановимся на особенностях их монтажа.

Перемычки из пенобетона готовые - размеры, конструкция и преимущества продукции

Перемычки из газобетона, изготовленные на специализированных предприятиях в соответствии с требованиями действующего стандарта, пользуются большой популярностью у застройщиков.В поперечном сечении такая балка имеет прямоугольную форму ... Балочная конструкция усилена армирующим каркасом с антикоррозийным покрытием. На поверхности перемычки есть стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок 12,4 см изделия различаются следующими размерами:

  • длиной 1,3-3 м;
  • шириной от 11,5 см до 17,5 см.

Самая простая и распространенная конструкция - балка из газобетона

Балка из газобетона - самая простая и распространенная конструкция, обладающая рядом преимуществ.Основные плюсы:

  • Повышенные прочностные характеристики за счет усиленного каркаса арматуры. Перемычка не трескается под действием нагрузок;
  • уменьшен вес переборки. За счет использования при изготовлении балки пористого бетона уменьшается масса элемента и снижается нагрузка на газобетонный короб и фундаментное основание;
  • Соответствие конструкции балки из газобетона характеристикам применяемых блоков. Нет необходимости в дополнительной теплоизоляции конструкции за счет идентичных показателей тепловой эффективности.

Для выполнения сборочных операций не требуется специальной подготовки. Единственный недостаток перемычек из газобетона - это повышенная стоимость изделия.

Техника устройства перемычек из газобетона из железобетона

Монтаж балок из газобетона осуществляется после его завершения в районе оконного или дверного проема. Перед началом монтажных работ выберите балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема.Также важно использовать перемычку необходимой ширины, обеспечивающую максимальную площадь контакта с поверхностью газоблоков.


После окончательного отверждения клея допускается укладка газобетонных блоков на перемычку

При выполнении работ по устройству балок из газобетона выполнять работы по следующему алгоритму:

  1. Поместите связку на опорную поверхность блоков.
  2. Поднимите перемычку в место установки.
  3. Поместите балку в проем в направлении стрелки.
  4. При необходимости установите вторую перемычку.

После завершения монтажных работ убедиться, что верхняя плоскость балок находится на одном уровне с помощью резинового молотка ... Для устранения провисания и локальных неровностей используйте плоскость из газобетона. Укладка газобетонных блоков на перемычку допускается после окончательного отверждения клея.

Перемычки сборные П-образные для оконных проемов по газобетону

Для возведения оконных перемычек используются также пенобетонные элементы П-образного профиля, из которых формируется стационарная опалубка.По форме изделие напоминает поднос. В полость укладывается несущий каркас и заливается бетон. После затвердевания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на несущие стены, а также увеличивает жесткость конструкции из газобетона.


Элементы из пенобетона П-образного профиля используются также для устройства оконных перемычек.

Сборные перемычки из газобетона по размерам соответствуют толщине стен из пенобетона и востребованы в жилищном строительстве благодаря: преимущества:

  • легкий вес;
  • точных размеров;
  • простота обработки;
  • экологическая чистота;
  • теплоизоляционных свойств;
  • простота установки.

Элементы желоба разных типоразмеров имеют общую длину 0,5 м. Остальные габариты изделия:

  • ширина - 0,2-0,4 м;
  • высота - 0,2-0,25 м.

Перемычки желоба доступны с различной толщиной стенки 70 и 145 мм. Подобрать лоток нужных размеров из заданного ассортимента несложно.

Укладка U-образных перемычек над проемом

Перемычки оконные для газобетона с П-образным профилем монтируются следующим образом:


Перемычки оконные для газобетона
  1. В верхней плоскости проема из газобетона сооружается опорная площадка из дерева или металла.
  2. Положите элементы лотка на поверхность так, чтобы они опирались на стены на 0,25 м с каждой стороны.
  3. Смазать торцевые плоскости перемычек клеевым составом и обеспечить неподвижность конструкции до застывания.
  4. В полость помещается несущий каркас из гофрированных стержней сечением 1,2-1,6 см, соединенных перемычками.
  5. Заполнить поддоны внутреннего пространства бетоном, равномерно распределить и утрамбовать.

Демонтаж деревянной или металлической опалубки начинается через 3-4 недели.Также технология позволяет производить монтаж перемычек из элементов желоба на горизонтальной площадке с последующей установкой бетонных балок на проемы из газобетона.

Применение железобетонных перемычек - плюсы и минусы монолитной балки

Перемычки железобетонные, изготавливаемые на специализированных предприятиях, представляют собой сборную конструкцию из тяжелого бетона, армированного арматурным каркасом. Балка также имеет строповочные проушины, предназначенные для транспортировки и установки на вскрытие массивных изделий.


Балка железобетонная

Балка железобетонная имеет следующие преимущества:

  • повышенные прочностные характеристики;
  • устойчивость к отрицательным температурам;
  • возможность установки на увеличенные проемы.

Конструкция имеет следующие недостатки:

  • увеличенный вес. Для выполнения монтажных работ необходимо использовать подъемное оборудование;
  • повышенная теплопроводность.Железобетонная балка нуждается в надежной теплоизоляционной защите.

Индивидуальные застройщики также используют изделия собственного производства, которые заливают в деревянную или фанерную опалубку.

Технология армирования проемов несущей железобетонной перемычкой

Перемычки уложены в стены из газобетона с помощью подъемного оборудования.


С помощью подъемного оборудования укладывают перемычки в газобетонных стенах

Технология устройства железобетонных балок аналогична способу устройства переборок из газобетона:

  1. Цементный раствор укладывается на газобетонные блоки.
  2. Балка поднята подъемным устройством до уровня проема.
  3. Железобетонная перемычка опускается на проем с помощью блоков перекрытия 35 см.

После завершения установки положение балки корректируется и проверяется ее горизонтальное положение.

Перемычка угловая для газобетона

Ремесленники также сооружают перемычки из угла в стене из газобетона или используют гофрированную арматуру в качестве перемычки.Профессиональные строители не одобряют такую ​​конструкцию, однако в частном домостроении ее часто используют для проемов размером не более 120 см. Для обеспечения прочности конструкции следует использовать угол толщиной 0,6 см и размер полки 7,5 см. . Блоки перекрытия укладываются на металлическую основу. открытие.

Этот дизайн другой:

  • дешевизна;
  • простота;
  • простота установки.

Перемычка угловая для газобетона

Недостатки перемычки на основе уголков или арматуры:

  • возможность коррозии несущей конструкции;
  • необходимость формирования пазов для расположения арматуры или уголков.

В связи с ускоренными темпами разработки и простотой конструкции этот вариант также получил широкое распространение.

Как установить арматурный стержень и укладывать угол под перемычку

Решив использовать в качестве перемычки гофрированную арматуру или уголок для газобетона, соблюдайте размер опорной поверхности и выполняйте монтажные работы по следующему алгоритму:

  1. Тщательно удалите имеющуюся ржавчину с поверхности углового профиля или арматуры.
  2. Нанесите грунтовку на поверхность металлических элементов для надлежащей защиты от коррозии.
  3. Сделайте пазы во внешних блоках проема, позволяющие разместить в них угловую полку или арматуру.
  4. Закрыть отверстие металлическим профилем и покрыть канавки под цементный раствор, в которые укладывается уголок или стержень.
  5. Обеспечьте жесткость конструкции с помощью отожженной проволоки, металлической ленты или электросварки.

После завершения монтажа несущей металлоконструкции уложить газобетонные блоки.

Используются разные способы установки опорных элементов:

  • с расположением двух углов с полками навстречу друг другу от внешней и внутренней частей проема;
  • с размещением двух сваренных между собой уголков в центре проема с полками в противоположных направлениях;
  • с укладкой одного арматурного стержня по оси проема и двух стержней по крайним сторонам.

Выбор оптимального способа монтажа определяется индивидуально.

Заключение

Освоив технологию установки перемычек, самостоятельно провести монтаж балок в проемы газобетонного дома несложно. Необходимо определиться с типом используемой перемычки и соблюсти необходимый размер опорной поверхности. Правильно выполненный монтаж обеспечит прочность кладки из газобетона и предотвратит образование трещин.

Правильное армирование объектов из газобетона считается залогом длительной эксплуатации конструкции, дает возможность предотвратить образование трещин и деформаций.Перемычки под газобетонные блоки используются для повышения уровня прочности газосиликатных стен коттеджей и малоэтажных домов. Эти элементы монтируются в процессе обустройства проемов. Эта мера позволяет перераспределять нагрузки от этажей и верхних этажей, исключая образование трещин в зоне проема.

Элементы из железа и бетона считаются холодными и предполагают дополнительную изоляцию.

Перемычки из пенобетона имеют такую ​​же теплопроводность, как и материал блоков.

Для закрытия участков технологических проемов в стенах из газобетона устанавливаются перемычки следующих типов:

  • заводского изготовления;
  • П-образные сборные элементы;
  • конструкций с использованием металлических уголков;
  • изделий монолитного типа.

Вариант перекрытия полностью зависит от длины всей конструкции. Для усиления трех и более метров изготавливаются монолитные элементы. Зона открытия от 3 до 1.Допускается перекрытие 2 м П-образными блоками.


На проемах шириной менее 1,2 м допускается не устанавливать перемычки, если до верхнего края стены остается не менее 2/3 длины проема.

Перемычка из сборного газобетона

Высота материала, затвердевающего в автоклавной установке, составляет 20 и 25 см. Размер опоры должен быть не менее 25 см. Чтобы не нарушалась высота кладки, изготавливаются дополнительные изделия.

Для оконной перемычки подбирается необходимое количество пенобетона, толщина которого не превышает размер проема. При толщине стены 400 мм можно установить пару брусков 150 мм и одну 100 мм.

Типовые размеры перемычек для стен из газобетонных блоков:

Весь материал, изготовленный в промышленных условиях, полностью соответствует требованиям ГОСТ, имеет небольшой вес и легко наносится на клей.

После установки перемычки поверхность остается ровной, что облегчает отделку.Единственный недостаток продукции - высокая стоимость.

Перемычка в несъемной опалубке: правила монтажа

Использование U-образного материала значительно упрощает закрытие проемов. Размеры блоков такой формы совпадают с параметрами обычных стеновых камней. Монтаж можно проводить вручную без использования специального оборудования.

При установке сборной оконной перемычки в доме из газобетона применяется обычный клеевой раствор.Утолщенная внешняя стена создает защиту от потери тепла. В качестве дополнения на такую ​​стену укладывается утеплитель в виде минерализованной ваты или пенопласта.

П-образный блок считается сборным элементом, типовые параметры которого позволяют подобрать необходимый размер по длине. Внутри есть специальный лоток для укладки арматурного каркаса и заливки бетона.


Установка производится следующим образом:

  1. Подготавливается жесткое основание для сборки фасонных блоков по сечению крайнего разреза.Чтобы в процессе заливки не образовывались прогибы, основание опирается в определенных точках на металлические трубы или деревянные бруски.
  2. Блоки уложены на площадку, вдоль стен устраивается перекрытие 25 см. При этом опорные элементы стен не должны иметь трещин и других деформаций.
  3. Утолщенная стена кладется наружу, по краю допускается утеплитель. Концы лотков заклеиваются раствором, приготовленным в соответствии с инструкциями производителя.
  4. В лоток помещается каркас из арматуры, стержни которого крепятся вязальной проволокой с шагом от сорока до пятидесяти сантиметров.
  5. П-образная форма блока заполнена бетонным составом марки М200, который отличается мягкой консистенцией.
  6. Во время заливки должно быть достигнуто равномерное заполнение полости и охват металлических стержней. Для этого раствор наносят слоями, разравнивая кельмой.
  7. Демонтаж платформы разрешен через три недели.


П-образная перемычка из газобетона над окном может быть собрана другим способом. На поверхности земли или в помещении площадка выравнивается, устраивается устойчивое основание, для чего рекомендуется использовать деревянный настил.

Изготовлена ​​перемычка необходимой длины, блоки соединены клеем. Монтируется фурнитура, заливается раствор по уже знакомой технологии.

Двадцать один день спустя перемычка поднимается к стене. Для сборки конструкции такой способ считается более удобным, но для подъема потребуется задействовать подъемное оборудование.

Металлический угловой элемент

Устройство перемычек в газобетонных стенах также может выполняться таким способом. Проем закрывают блоками, уложенными на равнополочные профили №75. Если длина конструкции превышает два метра, можно использовать угол №100.Их прочность придаст балке достаточную несущую способность.


Перемычки из металлического уголка в пенобетонную стену можно установить двумя способами:

  • угловые полочки срезаны по центру или на треть от края;
  • Металл
  • размещен по краям снаружи и изнутри.

Металл, утопленный в блоки, не нарушает внешний вид кладочного ряда. Стену можно даже потом покрасить, не нанося сверху штукатурный слой.

Если фасад планируется оштукатурить, можно установить уголки по краям балок. При правильной резке газобетона перемычка получится ровной.

Перед установкой перемычки из уголка для газобетона необходимо учесть некоторые особенности:

  • металлическая поверхность очищена от коррозии, загрунтована, покрыта краской;
  • углы свариваются;
  • после выполнения надрезов рекомендуется протереть поверхность от пыли;
  • с каждой стороны необходимо соблюдать нахлест в 25 сантиметров и более;
  • , чтобы отделка была комфортной, угол нужно обернуть гипсовой сеткой;
  • перед укладкой изделий на торцы и срезы необходимо нанести клеевой состав.

Элементы на арматуре из арматуры

Перемычки для окон в доме из газобетона изготавливаются с помощью арматурных стержней. Для участков длиной не более полутора метров используются стержни, диаметр которых составляет 1,2 - 1,6 см.

Перед установкой в ​​нижней части блока вырезаются пазы. Если сборка ведется снизу, изделия следует переворачивать штробами вверх. Торцевые участки блоков склеивают, пазы очищают от грязи, заливают клеевым раствором.

Металлические стержни уложены, пустоты заделаны раствором, поверхность разровнена шпателем. Через семь дней такую ​​перемычку можно надевать на проем арматурными стержнями вниз.

При формировании перемычки сразу на стены укладывают стержни. Их концы загнуты под девяносто градусов, намотаны по 9 см с обеих сторон. Кладка производится раствором.

Подготовленные пазы и торцевые части промазываются клеем, укладывается арматура. Нижнюю поверхность протирают раствором.

А как еще можно сделать перемычку над окном из газобетона? Рассмотрим вариант монолитного элемента, в основе которого лежит бетонный раствор м200. Материал холодный и требует дополнительного утепления. И даже при возведении опалубочной конструкции возникают определенные трудности.


Преимущество заключается в том, что такой элемент может закрывать большие площади проема. Следует отметить, что форма значения не имеет. Например, можно оформить арку или обычное окно.

Для небольших проемов из газобетона возможно изготовление перемычки своими руками. Значение высоты элемента будет зависеть от его размера, но при этом не должно превышать двадцатую часть его длины.

Например, требуется устроить перекрытие на пролете 2,8 м. Отсюда следует, что рост не менее 14 см. Понадобится от четырех до шести штук арматуры, диаметр которой составляет 12 мм. Прутья соединяются вязальной проволокой с шагом в полметра.Длина опор по тридцать пять сантиметров с каждой стороны. Опорные кромки армируются слоем раствора толщиной 1,5 см.

Монолитная перемычка может изготавливаться в съемных и несъемных опалубочных конструкциях. В первом случае используются доски или листы фанеры. Утеплитель выкладывается с внутреннего края досок.

Второй вариант - размер опалубки по ширине меньше стенового блока, а разница в размерах составляет толщину пары слоев утеплителя.В этом случае при снятии панелей опалубки наклеивается теплоизоляционный материал.


Удобный вариант несъемной конструкции опалубки - листы экструдированного пенополистирола. Материал обладает хорошими теплоизоляционными свойствами и прочностными показателями.

Каркас из стальной арматуры укладывается внутрь конструкции, а облицовки приподнимаются на несколько сантиметров, чтобы бетонная масса могла создать единый защитный слой.

Заливку производят бетонным раствором М200, который укладывают слоями, чтобы не оставалось пустот.Спустя три недели такой джемпер набирает полную силу.

Самый распространенный вариант перемычек - из железобетона. Это самый распространенный способ. Готовые перемычки для газобетонных блоков являются самостоятельной несущей деталью, и ее используют для перекрытия проемов, а их ширина должна быть не более 175 сантиметров.

Армируются при помощи, а значит, нет необходимости утеплять конструкцию. Их установка заключается в том, что перемычки ставятся на тонкий слой клея симметрично проему перекрытия.Следует учесть, что минимальная площадь опоры должна составлять 25-30 см в зависимости от ширины проемов.

Установка предварительно подготовленных перемычек имеет одно важное преимущество - быстрое создание однородной, ровной и гладкой поверхности стены, что облегчит дальнейшие работы. Но есть и недостаток - дороговизна.

Перемычки бетонные монолитные

Недорогой и надежный метод, применяемый в строительстве. Суть его в том, что перемычки бетонируются и армируются, а также утепляются деревянной опалубкой, которая располагается над проемом.После того, как блоки уложены, требуется построить саму деревянную опалубку, которую делают из OSB, досок или бруса. Снаружи внутрь должен быть вставлен утеплитель толщиной 100 мм.

Его следует промазать изнутри раствором клея, чтобы он плотнее прилегал к бетону. А внутри опалубки устанавливается каркас из арматуры.

На следующем этапе требуется заполнить опалубку бетоном на уровне, равном высоте блока, то есть - 20 см.После застывания опалубку необходимо снять, после чего образуется железобетонная перемычка. Не забывайте, что его нужно оштукатурить и укрепить с помощью фасадной сетки, устойчивой к щелочам.

Такой вариант заметно дешевле, но если использовать уголки, то все это будет дороже. Но в итоге вы получите усиленный джемпер, который уж точно не потрескается.

Джемперы в сочетании с металлическими уголками

Перемычки с металлическими уголками - еще один способ их получить.Его суть заключается в кладке блоков из газобетона на перемычки металлических уголков. Здесь есть один важный момент - угол нужно разрезать на блоки, оставив треть ширины края. Не ставьте уголок изнутри и снаружи блока.

Стоит помнить, что толщина уголков напрямую зависит от ширины пролета проемов. Если ширина проема не более 1,2 метра, то следует использовать угол 50, а если ширина достигает двух метров, то угол должен быть 75.

Обратите внимание, уголки имеют несущую способность, которой достаточно, чтобы выдержать только один ряд газобетонных блоков, уложенных на клей. Блоки следует уложить плотно, а концы всех вертикальных швов заполнить тонким слоем клея.

Когда клей застынет, перемычка будет иметь вид монолитного газобетона, имеющего прочность, сопоставимую с газобетонным блоком ... Когда окна уже сделаны, часть угла, находящуюся снаружи, необходимо утеплить минеральной ватой и пену, а затем ее необходимо оштукатурить.

У этого способа есть один недостаток - если неправильно подрезаны углы, а также неправильно проведено утепление внешней части, то внутри помещения на откосах появится конденсат.

Перемычка из U-образных блоков

Данный вариант подразумевает изготовление перемычки для газобетонных блоков непосредственно на строительной площадке из блоков желоба или, другими словами, блоков П-образной формы. Их укладывают на заранее подготовленное к установке основание.Его изготавливают из бруса или доски.

Основание под перемычку должно быть очень прочным, так как не должно прогибаться при заливке бетона в уже готовую конструкцию. Чтобы этого не произошло, доски необходимо подпереть.

На такой площадке блоки необходимо уложить плотно, а вертикальные швы между ними заполнить тонким слоем клея. Далее внутри каждого блока, а точнее ближе к внешней стороне, следует уложить теплоизоляцию, представленную минеральной ватой или листом полистирола, ведь толщина лоткового блока составляет 6 см, а для утепления выполненного монолита недостаточно. из бетона.

Теперь внутри перемычки устанавливается арматурный каркас, состоящий из 4 стержней, скрепленных между собой в поперечном сечении. Шаг ячеек 10-15 см. Обратите внимание, что для перемычки нужно использовать стержневую арматуру диаметром 1,2 см. Для крепления каркаса потребуется вязальная проволока, а для обвязки кольца берется проволока диаметром 6 мм.

На следующем этапе в полость переборки из газобетона заливается бетон, который уплотняется и выравнивается.Его марка должна быть не ниже М200, то есть обычный бетонный фундамент.

Использование блоков типа U идеально упрощает конструкцию перемычки, а созданные перекрытия обладают отличной несущей способностью. Единственный и самый главный недостаток - высокая цена.


Дома из пенобетона все больше укрепляют свои позиции в строительной отрасли. Выглядят они довольно привлекательно - цвет блоков практически идеально белый, а швы практически идеально белые...


  • Арболит - строительный материал в виде пустотелых блоков, применяемый при возведении зданий любого назначения: загородных коттеджей, дач, гаражей и др. Возможно возведение из арболита ...

  • Разработка газосиликата началась более 100 лет назад - первые попытки получить этот материал были предприняты еще в начале прошлого века. Технологию изготовления материала усовершенствовал шведский архитектор ...
  • Обновлено: 18.04.2019

    103583

    Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

    Установка окон в бетонную стену

    🕑 Время чтения: 1 минута

    Установка окна в бетонной стене иногда требуется, когда функция определенных пространство меняется, или требуется освещение в гаражах или подвалах. Это необходимо выполнять работу должным образом и в соответствии с применимыми нормами, кроме того проконсультироваться с инженером-строителем, чтобы обеспечить надлежащую передачу нагрузок выше окна при изготовлении проема, устройства перемычек, окна инсталляции.

    По большому счету, процесс установки окна в бетонную стену подразумевает определение границ окна на стене, разместив L-образную сталь или конструкцию усиленной бетонная балка в качестве перемычки, делающая проем внутри заданной границы, гладкий край проема, размещение окон и, наконец, размещение воды прувинга вокруг рамы окна.

    Порядок установки окон в кирпичной стене

    Делаем проем

    1. Перед тем, как сделать проем, необходимо убедиться, что стена без проема выдерживает нагрузку, приходящуюся на конструкцию.
    2. Проверьте наличие препятствий, таких как подземные коммуникации, кустарник, внутренняя проводка и воздуховоды. Чем больше вещей вам придется переместить или поработать, тем более сложным, трудоемким и дорогостоящим становится проект.
    3. Все конструктивные элементы, поддерживаемые на стенах, которые имеют прямую опору в зоне, в которой должен быть сделан проем, должны быть надлежащим образом поддержаны подпорками для снятия нагрузки с кирпичной стены до тех пор, пока перемычка над проемом не станет достаточно прочной, чтобы выдержать нагрузка.
    4. Демонтируемая часть может быть четко обозначена с обеих сторон стены.
    5. Демонтаж производить сверху вниз в пределах отмеченного участка.
    6. Стороны проема должны быть параллельны и перпендикулярны плоскости стены.

    Строительство перемычки

    1. Перемычка всегда должна заливаться первой в отверстие, сделанное для этой цели.
    2. Одна сторона опалубки должна быть открыта вначале до укладки бетона.
    3. Затем следует установить опалубку на половину проема и завершить бетонирование.
    4. Отверждение отлитых перемычек должно производиться не менее 7 дней.
    5. Иногда для использования в качестве перемычки бывает достаточно L-образной стальной балки.

    Окно установки

    1. Постройте деревянный кожух, прикрученный к бетонному отверстию.
    2. Установите нижнюю полку под углом, чтобы вода, попадающая в окно, убегала от нее.
    3. Зашейте всю деревянную обшивку подходящей грунтовкой.
    4. Установите окно в высеченный проем и оставьте вокруг окна достаточно места для изоляции.
    5. Заполните это пространство полиуретановой пеной с низким коэффициентом расширения.
    6. В бетонную стену без деревянного каркаса установите оконный каркас, прикрепив его к бетонной стене саморезами по бетону.
    7. Для установки в блочную стену, закрепите нержавеющими винтами методом гвоздя на ногах через косяки в головную и пороговую доски на каждом углу.
    8. Опустите окно в проем с рамой, вставив сначала нижний край окна, а затем опрокинув верх.
    9. Подкладывайте окно как с внутренней, так и с внешней стороны, пока оно не станет ровным, квадратным и заподлицо с внешней стороной стены подвала. Будьте осторожны, чтобы не повредить окно чрезмерным давлением прокладок.
    10. Нанесите расширяющуюся пену на зазор оконной рамы, образованный прокладками. Дайте пене застыть не менее часа, прежде чем обрезать излишки.
    11. Нанесите герметик вокруг стыка оконной рамы как с внешней, так и с внутренней стороны.
    Рис.1: Установка окон в бетонную стену

    Дверные и оконные проемы в доме ICF

    Дверные и оконные проемы в доме ICF

    Как правило, в доме ICF нет большой разницы в расположении дверей и окон по сравнению со стандартной конструкцией с деревянным каркасом.Главное, о чем следует помнить, - это отверстия, расположенные очень близко друг к другу или очень близко к углам. Поскольку несущей конструкцией стены является бетон внутри стен, вам необходимо убедиться, что в нужных местах его достаточно, чтобы выдержать вес остальной конструкции.

    Дверные и оконные проемы в доме ICF имеют два конструктивных элемента: столб и перемычку. Столб - это опора по обе стороны от двери или окна, которая поддерживает то, что находится над ней. Вторая несущая конструкция - перемычка.Перемычка - это балка, которая проходит над окном из стороны в сторону. Столб в сочетании с перемычкой принимает вес над окном или дверью и распределяет его по каждой стороне.

    При проектировании дома ICF убедитесь, что у вас достаточно места с каждой стороны для прочности. Если вы собираете несколько маленьких окон вместе, подумайте о том, чтобы сделать их одним проемом и построить окна внутри большего проема.

    Дизайн дверных и оконных проемов в доме ICF

    1. Дверные и оконные проемы в доме ICF должны располагаться на расстоянии не менее 12 дюймов.Если меньше 12 дюймов, проемы должны быть обработаны или обрамлены как единый проем. Если проемы должны быть расположены ближе друг к другу, следует проявлять особую осторожность, чтобы обеспечить полное уплотнение между проемами, и при необходимости добавить дополнительную арматуру.
      1. Обеспечьте минимум места для надлежащего уплотнения бетона около отверстий. IRC и IBC требуют внутренней вибрации для всех стен.
      2. Соединение отверстий меньшего размера вместе может уменьшить общий вертикальный стержень рядом с отверстиями (за счет исключения нескольких отверстий).Поместите арматурный стержень в соответствии с графиком рядом с проемом (обычно по 2 стержня с каждой стороны проема).
      3. Обеспечьте соблюдение надлежащей конструкции перемычки для более широких проемов, включая хомуты, если это необходимо.
    2. Отверстия должны располагаться на расстоянии не менее 12 дюймов от угла. Если отверстия расположены ближе друг к другу, следует проявлять особую осторожность, чтобы обеспечить полное уплотнение в угловой форме с помощью дополнительных распорок и обвязок. Угловая форма и перекладина могут попытаться отделиться друг от друга, если они не закреплены должным образом.
      1. Проемы для гаражных ворот и других больших проемов должны быть не менее 12 дюймов. Если она уже, то стальная перемычка должна по-прежнему заходить в соседние стены на требуемые 24 дюйма за проемом с каждой стороны.
      2. Для обертывания угловых перемычек использовать предварительно гнутую сталь. Обеспечьте перекрытие стержней диаметром 40X, если используется прерывистая сталь.
      3. Особое внимание следует уделить обеспечению полного закрепления в косяках. IRC и IBC требуют внутренней вибрации для всех стен.
    3. Двери с габаритными огнями должны быть соединены вместе, если не имеется достаточного расстояния для бетона, как указано выше.
      1. В приложениях, где не используются боковые светильники во всю высоту, окна должны быть обрамлены дверью, а стена ICF должна проходить под окном.
      2. Вертикальная сталь должна быть размещена с каждой стороны проема в соответствии с графиком.
      3. Армирование перемычки должно выходить на 24 дюйма за пределы максимальной ширины проема.
      4. Дополнительная вертикальная сталь может быть размещена рядом с дверью и продолжена ниже окна.
    Брайан Кордер 26 октября 2015 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
