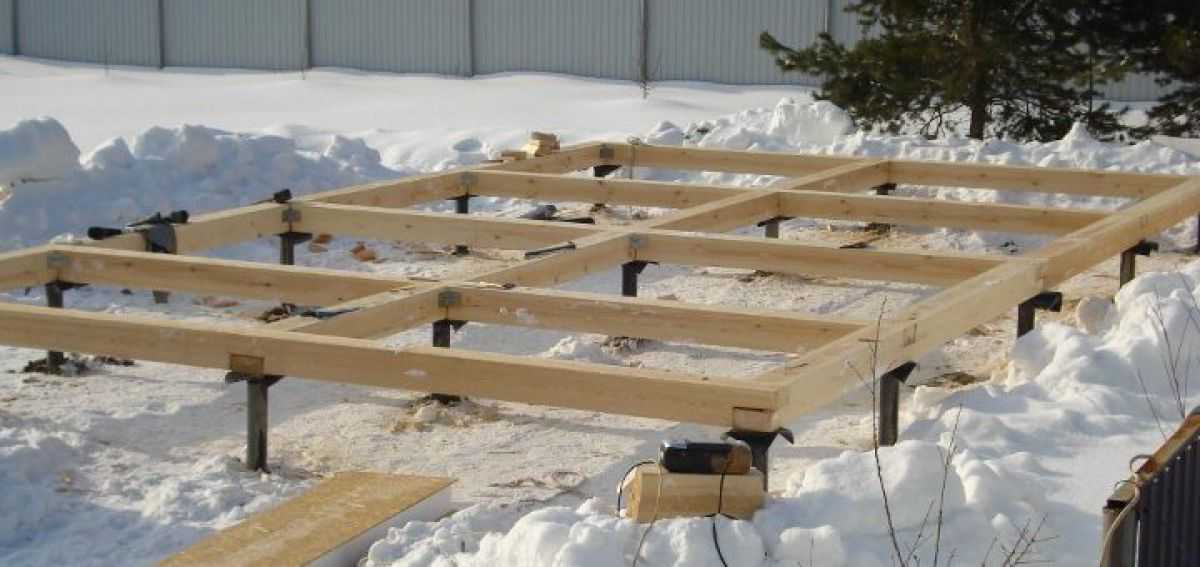

Обвязка свайного фундамента брусом – особенности работ
Свайный фундамент имеет множество преимуществ перед традиционными видами монолитного основания – это экономичность, надежность и быстрота монтажа. Чтобы такой тип основания мог эффективно использоваться в течение многих лет, необходимо грамотно подойти к процессу установки. В частности, уделить внимание правильному выбору опор, соблюдению технологии монтажа, а также процессу обвязки свай.
Процедура монтажа ростверка является одним из способов, позволяющих обеспечить долговечность фундамента. Она не слишком сильно влияет на срок и скорость установки, но позволяет получить основание с повышенной устойчивостью и равномерно распределенной нагрузкой.
Назначение обвязки
Обвязкой свайного фундамента является процесс объединения свай в единую конструкцию с помощью различных технологий и материалов. Данная процедура помогает решить сразу несколько задач:
- повысить устойчивость конструкции;
- обеспечить равномерное распределение веса будущей постройки;
- создать удобную площадку для дальнейшего строительства;
- обеспечить дополнительный слой изоляции между зданием и почвой.
Существует несколько популярных материалов обвязки. Среди них выделяют железобетон, а также металлический двутавр, швеллер, уголок. Выбор того или иного вида зависит от разных факторов.
Обычно учитывается размер бюджета: процедура монтажа железобетонного ростверка является самой дорогостоящей, на втором месте по цене идут металлические конструкции, а более доступным вариантом считается дерево. Также необходимо принимать во внимание технические особенности дома и общий вес конструкции. Чем она тяжелее, тем прочнее потребуется материал.
Для деревянных домов или легких построек оптимальным решением будет использование бруса. К главным преимуществам такого материала можно отнести простоту установки, универсальность и доступную стоимость. При грамотном подходе к обработке и монтажу он не будет уступать по прочностным характеристикам металлу или железобетону.
Особенности процедуры
Дерево подвержено гниению, поэтому очень важно обработать его антисептиком своевременно.
Он поможет защитить материал от развития грибка и порчи, обеспечит долгий срок службы готовой конструкции. Еще одной важной особенностью обвязки брусом, является необходимость нанесения на древесину средства для повышения огнеустойчивости. Специалисты отмечают, что оно особенно востребовано при работе с хвойными породами, содержащими в себе большое количество горючих смол.
Чтобы подготовить брус к монтажу, необходимо выпилить специальные угловые элементы для последующего соединения изделий в единую конструкцию. Их тип будет зависеть от особенности соединения бруса в обвязке.
Кроме того, в один из обязательных подготовительных этапов входит обработка самих винтовых опор. К ним должны быть приварены металлические оголовки, создающие удобную площадку для монтажа ростверка.
Важным моментом, о котором не стоит забывать во время выполнения обвязки – прокладка между стыками бруса джутовой ленты. Она обеспечивает дополнительную фиксацию и надежность конструкции, позволяет избежать появления «мостиков холода».
Соединения бруса в обвязке
Для получения цельного ростверка отдельные части бруса необходимо соединить в прочную конструкцию. Фиксация деревянных элементов может выполняться двумя способами: «в пол дерева» или «в лапу». При каждом из вариантов древесина обрабатывается по-разному.
В первом случае сечение выполняется под прямым углом, а размер готового среза соответствует ширине бруса. Для второго способа срез делается под произвольным углом, при расчете его размера строители также ориентируются на ширину доски.
Использование обоих способов предполагает соединение бруса в прочный замок, который при дальнейшем монтаже укрепляется с помощью вспомогательных деталей.
Монтаж ростверка
Первым этапом обвязки свай брусом является подготовка опор. Для этого они выравниваются по одной высоте с помощью уровня и обрезаются специальным инструментом. Когда строители убеждаются в том, что свайные столбы имеют одинаковый размер, на них крепятся с помощью болтов, а позже привариваются металлические оголовки с квадратной площадкой.
Они необходимы для создания горизонтальной поверхности, на которую монтируется ростверк.
На втором этапе к работе подготавливается сам материал: рассчитываются длина и размеры бруса, вырезаются пазовые стыки, выбирается способ крепления. Деревянный элемент должен идеально соответствовать размеру стен дома.
После того, как площадка и брус будут подготовлены, наступает этап гидроизоляции. Между металлической основой и брусом прокладывается специальный материал. Это может быть битум с полиэтиленовой пленкой или наиболее часто используемый рубероид.
Во время завершающего этапа происходит укладка балок, их закрепление и фиксация. Рассмотрим этот процесс более подробно.
Последовательность строительства и закрепления обвязки
Когда наступает этап соединения бруса в обвязке, определяется первый внешний угол. Для этого строители берут две смежные балки, которые предварительно состыкованы и выровнены под прямым углом.
Далее выполняются следующие работы:
- Брус укладывают поэтапно, начиная с углов дома. При этом горизонтальность его укладки необходимо контролировать постоянно, чтобы избежать перекосов. Для этого специалисты несколько раз проверяют диагонали еще не закрепленной обвязки.
- После того, как правильность укладки проверена, углы ростверка фиксируются на местах, выполняется проверка боковых и внутренних балок на геометрию. Они не должны иметь отклонений от прямой линии.
- Уложенные балки скрепляют между собой дополнительными металлическими элементами. Для этого используются различные виды метизов – уголки, скобы, специальные детали для ростверка.
- На последнем этапе выполняется укрепление готовой конструкции с помощью «хомутов» или «на резьбу». В первом случае поверх балки накладывается хомут, имеющий П-образную форму, его края спускаются по бокам бруса и крепятся к опоре. При втором способе крепление выполняется с помощью саморезов, которые проходят сквозь балку.
Кроме стандартной технологии установки ростверка, может использоваться способ двойной обвязки. В этом случае поверх первого венца из бруса устанавливается второй. Балка для него имеет меньшее сечение и монтируется торцом.
Такой способ обвязки дает дополнительные преимущества: делает дом более теплым, обеспечивает повышенную надежность конструкции, позволяет эффективнее и быстрее выполнять ремонт при необходимости.
Нужен ли под балки рубероид?
В процессе монтажа можно обойтись без гидроизоляции ростверка, но в таком случае срок службы конструкции может снизиться. Это связано с тем, что на металле конденсируется влага, которая постепенно впитывается в брус и негативно влияет на его состояние.
Чтобы избежать прямого контакта металла и древесины при выполнении обвязки свай брусом используются различные материалы. Самым популярным считается рубероид, по причине его доступности и простоты использования. Достаточно только подготовить листы нужного размера и проложить их в местах соединения двух поверхностей.
Советы и сложности
Выбор материала играет немаловажную роль при монтаже ростверка. Самым лучшим вариантом для обвязки свай считается клееный брус. В отличие от цельного бревна он более легкий, не создает дополнительную нагрузку на фундамент и отличается приемлемой стоимость.
Есть много рекомендаций относительно самостоятельного выполнения работ по обвязке фундамента, но при отсутствии опыта в этом деле есть риск допустить ошибку. Чтобы этого не произошло, лучше доверить решение вопроса специалистам компании «СваиНева».
У нас большой опыт работы, который позволяет делать монтаж фундамента и ростверка на любых объектах. Наши специалисты выполнят предварительную подготовку, подберут сваи нужного диаметра и материал для обвязки. Мы предлагаем выгодные условия и предоставляем гарантии.
Обвязка свайного фундамента брусом – СВАЙНОЕ ДЕЛО
Свайные фундаменты доступны по цене, надежны и просты в установке. Если при монтаже не допущено технологических нарушений, то такое основание будет долговечным.
Особое внимание следует уделить и процессу обвязки. Монтаж ростверка позволяет равномерно распределить нагрузку.
Обвязкой называют соединение свай в единую конструкцию. Это позволяет не только равномерно распределить нагрузку, но и повысить прочность конструкции, обеспечить слой гидроизоляции между постройкой и грунтом.
В качестве обвязочного материала можно использовать швеллер, двутавр и т.д. Самый доступный по цене вариант – дерево. При выборе материала следует учитывать вес и конструктивные особенности постройки. Если строение имеет небольшой вес, то в качестве обвязочного материала подойдет брус. Этот материал универсален, прост в установке.
Дерево подвержено гниению, поэтому требуется своевременная обработка антисептиком. Он обеспечит материалу долговечность и надежную защиту от грибка. Кроме того, необходимо нанести на древесину огнеупорные средства. Это особенно актуально для хвойных пород, в которых содержатся горючие смолы.
Предварительно выпиливаются угловые элементы, которые потом будут соединять брус в единую конструкцию.
Тип таких уголков зависит от особенностей соединения бруса в обвязке.
Сами винтовые сваи обрабатываются защищающим от коррозии покрытием. К их верхушкам приваривают металлические оголовки. Это позволяет создать достаточно широкую площадку для обвязки. Между стыками бруса нужно проложить джутовую ленту, чтобы не появились «мостики холода».
Брус фиксируют «в пол дерева» или «в лапу». Первый вариант предусматривает выполнение сечения под прямым углом. Размер среза соответствует ширине бруса. Во втором случае срез выполняется под произвольным углом. Оба варианта предусматривают соединение бруса в замок, укрепление которого затем выполняется за счет вспомогательных деталей.
Сначала следует подготовить опоры. Установленные в грунт сваи обрезают по одной высоте. К верхушкам свай привариваются оголовки. Это позволяет создать достаточно широкую квадратную площадку, на которую монтируется ростверк.
Затем нужно подготовить материал: рассчитать подходящие размеры бруса, вырезать стыки, подобрать способ крепления.
Размер бруса должен совпадать с размерами стен дома.
Далее между брусом и металлом прокладывают гидроизоляционный материал. Обычно в его качестве используется рубероид. Потом балки укладывают, закрепляют и фиксируют. Ниже этот процесс рассмотрен подробнее.
Начинать соединение бруса в обвязке следует с определения первого внешнего угла. Для этого потребуется взять две смежные балки, состыкованные и выровненные под одним углом.
Брус укладывается поэтапно. Начинать следует с углов дома. Постоянно контролируется горизонтальность укладки, чтобы не допустить перекосов. С этой же целью диагонали обвязки несколько раз проверяются до того, как обвязка будет закреплена.
Готовую конструкцию крепят хомутами или на резьбу. В первом случае поверх балки кладут П-образный хомут. Его края спускают по бокам бруса и крепят к свае. При втором – используются проходящие сквозь балку саморезы.
Существует двойной вариант обвязки, когда поверх одного венца из бруса ставят второй. Для него используются балки меньшего сечения, которые монтируются торцом.
Двойная обвязка не только делает возводимую постройку прочнее, но и утепляет ее.
Гидроизоляцию производить необязательно, но в этом случае влага впитается в брус, что снизит срок его эксплуатации. Рекомендуется все же проложить листы рубероида в тех местах, где соприкасаются две поверхности.
Специалисты рекомендуют использовать для обвязки клееный брус, так как он отличается легкостью и доступен по цене.
Если вы хотите быть уверенным в качестве обвязки, то не выполняйте ее самостоятельно, а доверьте такую работу квалифицированным специалистам.
Поделиться статьёй:
Расположение арматурных стяжекв бетонном фундаменте | Реокрит | Цены на бетон | Поставщики бетона и стали
Арматура или арматурные стержни чрезвычайно необходимы для структурной устойчивости любого строительного проекта, поскольку они обеспечивают устойчивость здания к растрескиванию и прочность. Однако бетону не хватает прочности на растяжение, и он может легко треснуть. Наличие арматуры усиливает бетон и помогает удерживать его в сжатом состоянии.
Арматурная сетка Brisbane встречается во множестве конструкций.
Арматурные стержни должны быть помещены в бетон глубиной не менее пяти-шести дюймов. Они должны располагаться либо по центру, либо немного выше центра плиты. Вот почему толщина и качество бетонной плиты имеют значение. Стальная арматура также должна быть размещена в правильном месте для максимального структурного преимущества. Размещение его в неправильном месте может привести к серьезным структурным разрушениям.
О чем следует помнить при размещении арматурных стяжек
Прежде всего, арматурные стержни должны быть правильно связаны в сетчатую конструкцию, прежде чем размещать ее на бетоне. Есть несколько важных моментов, которые необходимо помнить при вязке арматурных стержней.
- Арматурный каркас должен быть правильно размещен на плите, не слишком высоко и не слишком низко. Если он будет установлен неправильно, то несущая способность сильно пострадает, и в конструкции могут появиться трещины.
- Профессиональные строители знают основные правила размещения арматурной стяжки. Они никогда не будут заливать предварительно смешанный бетон в Брисбене поверх арматурной конструкции или размещать арматурную конструкцию на свежем бетоне.
- Арматура должна быть усилена стальной проволокой в основных точках. Это помогает поддерживать баланс и прочность независимо от веса металла в конструкции.
- Профессиональные строители всегда будут использовать металлическую проволоку для укрепления стержней, а не альтернативы более низкого качества.
- Арматура должна быть надежно закреплена, чтобы избежать смещения. Проволока для стального стержня в Brisbane должна быть закреплена в правильных точках. Они должны быть завернуты в четырехфунтовые бухты. В идеале следует использовать отожженную проволоку калибра 16 или более. В случае более толстой арматурной проволоки можно даже использовать калибр 14 для удержания арматуры в нужном положении.
- Если вы используете арматуру, покрытую эпоксидной смолой, то также можно использовать пластиковые стяжки из ПВХ. Некоторые строители используют завязки Snap-on, которые можно соединить руками. Этот способ менее затратный и довольно простой.
- В идеале каждое пересечение арматурного стержня должно быть закреплено для максимальной поддержки. Стяжки на самом деле не делают конструкцию прочной. Они предотвращают смещение арматурных стержней при заливке бетона.
- Проволока-стяжка должна располагаться на нужной глубине от поверхности, чтобы арматура не ржавела. Это также предотвращает разрушение бетона.
Заключение:
Расположение арматурных стяжек становится важным, когда инструкции и чертежи конструкции не соблюдаются до последней буквы. Если строитель является настоящим профессионалом и следует указанному количеству стержней в проекте, то не о чем беспокоиться о расположении стержней. И, конечно же, специализированный строитель закупит нужное количество качественных стержней и поставщиков стали Brisbane для достижения наилучших результатов.
Руководство по вязке арматуры
Содержание
При строительстве железобетонных конструкций арматурные стержни должны быть связаны друг с другом, чтобы удерживать их на месте, а также облегчить передачу напряжений от одного стержня к другому. Стык между двумя разными арматурными стержнями должен быть жестким, чтобы они не сместились во время бетонирования.
Существуют особые правила или рекомендации по связыванию арматуры. Не обязательно стягивать каждый стык арматурных стержней, однако не рекомендуется стягивать через интервалы, превышающие 50-кратный диаметр стержня.
Связывание арматуры обычно выполняется стальной вязальной проволокой или любым другим типом утвержденной гибкой проволоки. Это можно сделать вручную или с помощью специальных машин. Хорошая вязальная проволока должна быть мягкой, обладать высокой прочностью и пластичностью, легко сгибаться для завязывания узла.
Вязальная проволока Текущий Британский стандарт или руководство по связыванию арматуры можно найти в документе BS 7973-2:2001 ( Распорки и опоры для стальной арматуры и их спецификация.
Часть 2. Крепление и применение распорок и опор и обвязка арматура ).
Приведенные ниже рекомендации в соответствии со стандартом BS 7973-2:2001 относятся к вязке арматуры в различных железобетонных элементах. Следует отметить, что выступающий конец вязальной проволоки не должен входить в бетонное покрытие конструкции. В водозапорных сооружениях это может быть источником утечек.
Обвязка арматуры внутри плит
Периметральные стержни должны быть привязаны на каждом пересечении. Для стержней до 20 мм включительно перекрестки должны быть завязаны попеременно. Арматура под прямым углом к краю плиты закрепляется путем размещения стержня с указанным торцевым покрытием и связывания его с этого конца внутрь. Если все стержни имеют диаметр 25 мм или более, они могут быть связаны в точках пересечения, превышающих количество перекрестков, но не более чем в 50 раз превышающих размер самых маленьких стержней.
Обвязка арматуры внутри балок
Каждое пересечение угла звена с продольным основным стержнем должно быть завязано.
Другие стержни внутри звеньев должны быть связаны в центрах 50D. Если в качестве каркаса звеньев используется сварная ткань, она должна быть привязана в центрах 50D к основным стержням. Каждый набор нескольких ссылок должен быть связан вместе.
Из-за важности удержания основных вертикальных стержней в правильном положении каждое пересечение между вертикальными стержнями и звеньями должно быть завязано. Для каркасов звеньев, изготовленных из сварной ткани, вертикальные проволоки должны быть привязаны в центрах 50D к основным стержням. Каждый набор нескольких ссылок должен быть связан вместе.
Обвязка арматуры внутри фундаментов Горизонтальная часть стартовых стержней должна быть привязана в каждом пересечении с арматурой фундамента под прямым углом к стартовым стержням и любым параллельным ей стержням. Вертикальная часть начального стержня должна быть связана на каждом пересечении с любыми звеньями колонн внутри фундамента.
