Как правильно обложить печь в бане кирпичом своими руками + фото

Безусловно, одним из важнейших элементов в обустройстве бани является печь.

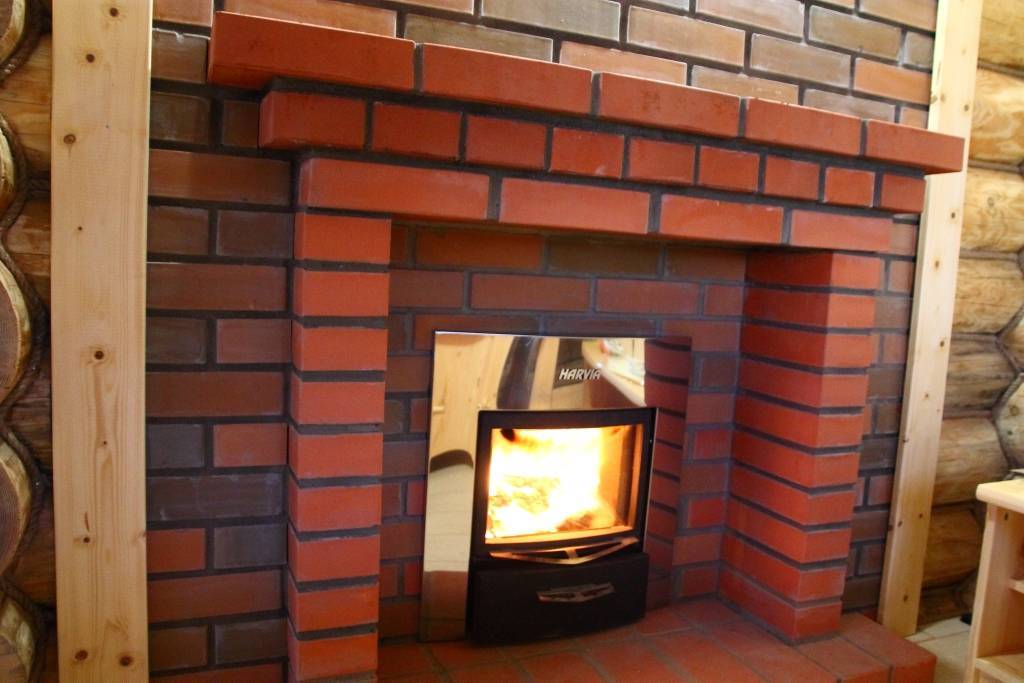

Металлическая печь, обложенная кирпичом (в парилке)

Прежде чем приступить к изучению инструкции по правильной кирпичной укладке, следует ответить на главный вопрос: для чего вообще нужна обкладка печи в бане кирпичом, быть может именно ваша модель печи не требует этого действия?!

До и после

По сравнению с металлом, кирпич гораздо дольше сохраняет тепло, а значит и печь будет остывать гораздо дольше.

Печь в бане играет не менее важную роль, чем в доме. От того насколько она быстро нагревается и сохраняет тепло зависит эффективность всех банных процедур и комфортная атмосфера. В холодном помещении находиться неприятно, а в излишне перегретом — опасно для здоровья.

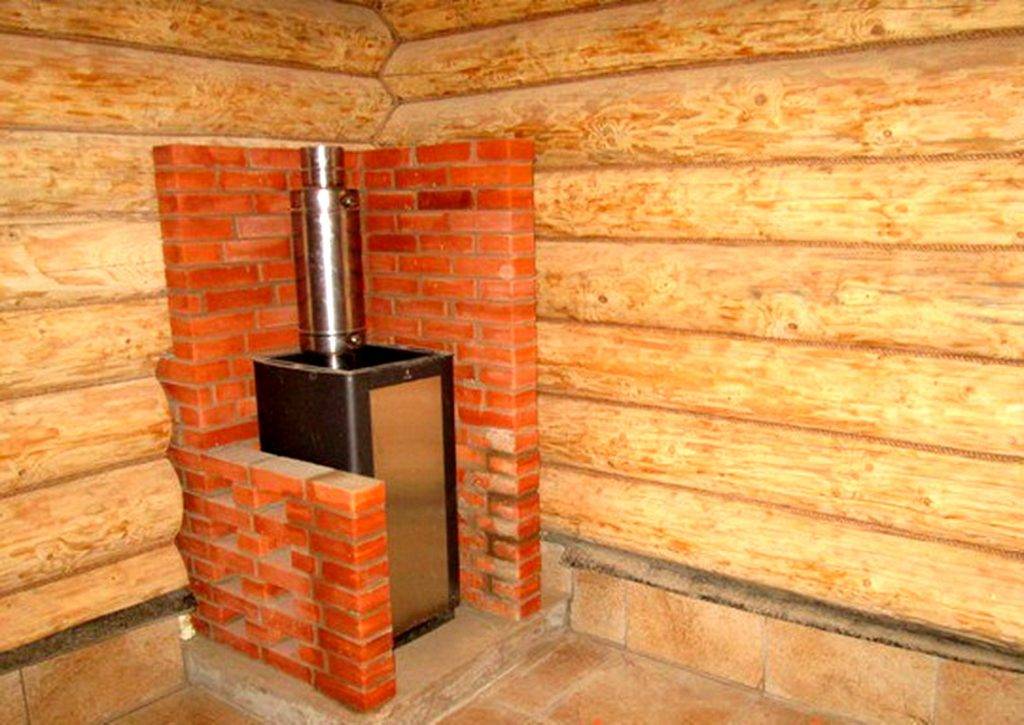

Металлическая печь в парилке с кирпичом на 1/2

Содержание

Преимущества использования металлической печи в бане
Почему следует обязательно обкладывать кирпичом печь в парилке?
Самые распространенные способы обкладки металлической печи в бане
Пошаговая инструкция по работе + фото
- Шаг 1. Строим фундамент под печь.
- Шаг 2. Делаем основание под печь.
- Шаг 3. Готовим раствор.
- Шаг 4. Подготовка кирпича к облицовке.
- Шаг 5. Обкладка печи.
- Шаг 6. Первая протопка печи.
Видео: как правильно обложить металлическую печь своими руками — мастер класс

Преимущества использования металлической печи в бане

Сегодня металлическая печь в бане уже является стандартной комплектацией, без которой сложно представить любимую многим оздоровительную процедуру. По сравнению с другими видами печей, она обладает рядом преимуществ:

Простота монтажа. Ее легко изготовить своими руками.
Легкая и простая эксплуатация.
Она быстро растапливается.
Обладает хорошей тягой.
Высокая производительность.
Экономична в расходе топлива и демократична в цене.

Но для того чтобы действительно максимально оценит все эти достоинства, необходимо научиться правильно её использовать!

Печь в парилке

Никто, конечно, не поспорит, что для бани идеальной является каменная печь. Но ее нужно растапливать не менее 5 часов, чтобы она по-настоящему начала отдавать свое тепло, представьте, сколько дров уйдет за это время. А это, в свою очередь, устраивает далеко не всех. Да и цена у кирпичного сооружения будет в разы больше, чем у металлической печи, облицованной камнем.

Схема движения воздушных масс

Кроме того, для того чтобы сложить кирпичную печку для бани, нужно обладать начальными навыками и знаниями печника, так как в этой конструкции нужно учесть множество нюансов, которые незаметны, но играют решающие роли!

Кирпичная печь

Металлическую же печь можно купить в готовом варианте, а обкладка не потянет за собой больших финансовых расходов.

Даже если сама по себе металлическая печь, купленная в готовом виде в магазине уже является украшением парилки, лучше сделать вокруг нее небольшой каменный фартук. Это значительно увеличит эффективность и производительность печи. Да и людям, находящимся в непосредственной близости от металлической конструкции, будет более комфортно, ведь металл «жарит» сильнее, чем камень или кирпич!

Металлическая печь без обкладки кирпичом

Какими необходимыми параметрами должна обладать металлическая печь для бани?

Она должна иметь небольшие габариты, чтобы не загромождать пространство.
Не следует выбирать слишком большую мощность, так как помещение бани, как правило, небольшое. Будет сложно контролировать оптимальный температурный режим.
Характеристики печи должны четко соответствовать правилам пожаробезопасности.

Кроме того, необходимо учитывать и место, где располагается печь. Согласно нормам СНиПа, металлический агрегат должен располагаться на расстояние не менее 15 см от деревянных перекрытий.

Банная печь

Наиболее оптимальным способом для топки металлической печи в бане является небольшие, но частые закладки топлива.

Почему следует обязательно обкладывать кирпичом печь в парилке?

Если до этого момента вы еще сомневались, ознакомьтесь с этим списком:

Металлическая конструкция очень быстро нагревается, что не позволяет организму успеть адаптироваться к высокой температуре.
Печь из металла так же быстро остывает, как и нагревается. Приходится постоянно следить за температурой, подбрасывая поленья, что не очень экономично.
Облицованный кирпичом материал не так быстро будет нагревать и высушивать воздух, а значит, атмосфера в парилке будет более комфортной.
Существует большая вероятность ожога о стенки металлической конструкции. Рядом сидящим с печью людям будет не комфортно.

Все эти маленькие недостатки можно легко устранить с помощью облицовки, которая позволит повысить производительность печи, улучшить ее дизайн и нейтрализовать вред для здоровья, ведь в баню люди ходят за оздоровлением, а не наоборот!

Это является наиболее оптимальным решением с точки зрения экономичности и трудовых затрат – объединить достоинства металлической и каменной печи.

Заводская металлическая печь для бани «под обкладку»

В данный момент на заводах выпускаются такие печи, которые изначально предусмотрены для дальнейшей их облицовки кирпичом, такая конструкция – это та золотая середина, которая позволит выгодно обустроить прекрасную парилку.

Для обкладки печи нужно использовать только эти виды кирпича:

красный керамический кирпич;
шамотный кирпич.

Можете не искать на форумах, нам нет смысла вас обманывать! Если взять какой либо другой кирпич — он может потрескаться сам или отклеиться от сцепляющей смеси, и вам нужно будет раз за разом перекладывать её!

Не берите силикатный кирпич. Для облицовки дома он отлично подходит, а вот для обкладки банной печи не годится. Кирпич на основе извести просто не в состоянии перенести постоянный перепад температуры и повышенную влажность в парилке.

Уже через несколько недель эксплуатации, он начнет разрушаться. Да и сточки зрения, декора он не годится и все равно потребуется дополнительная облицовка.

Неплохим вариантом будет огнеупорный шамотный кирпич, который как раз и предназначен для резких перепадов температуры.

Шамотный кирпич

Внешне он, конечно, уступает красному керамическому кирпичу, но этот момент вполне можно решить декоративной финишной облицовкой.

Если же в хозяйстве нет остатков кирпича -лучше купить новый! Отдайте лучше предпочтение керамическому красному кирпичу. Его удельный вес гораздо ниже, чем у шамотного. Он демонстрирует прекрасные технические свойства, надежность и прочность. А внешне, печь, выложенная красным керамическим кирпичом, будет радовать вас долгие годы своим стильным аутентичным видом.

Сам процесс обкладки банной печи кирпичом – не очень сложный, и если точно следовать подробной инструкции, с этим сможет справиться даже новичок.

Схема обкладки кирпичом

Самые распространенные способы обкладки металлической печи в бане

Учитывая то, что каменная облицовка выполняет роль теплового экрана для металлической конструкции и не принимает на себя основной жар, существует несколько вариантов облицовки.

Сплошная облицовка. Такой вариант предполагает быструю отдачу тепла, что в определенной мере снижает производительность печи. Такой вариант выполняется не часто и случит скорее в декоративных целях, когда эффективность печи не играет большой роли.
Тепловой экран выглядит в виде небольшого каменного ограждения. Он создает комфорт для людей, находящихся в непосредственной близости от печи и повышает теплоотдачу.
Облицовка-конвектор с продухами. Этот вариант является наиболее оптимальным для бани, так позволяет приспособить абсолютно любую металлическую конструкцию. При этом не играет большого значения даже сам объем парилки.
Продухи в печи

Схема облицовки во многом зависит от функциональности печи. Если обкладка носит чисто декоративную функцию, то ее можно сделать толстой, в целый кирпич.

Если же печь носит функцию водогрейки, то обкладку делают в пол кирпича.

Зазор между каменным экраном и металлическим корпусом печи рассчитать просто. На каждый кВт мощности добавляем 2 см к стандартным 3 см. Если же мощность печи превышает 12 кВт, то делаем максимально в 15-20 см. В противном случае обкладка печи не будет выполнять своей прямой задачи.

Пошаговая инструкция по работе + фото

Прежде чем приступить к строительным работам по обкладке металлической печи в бане кирпичом, необходимо запастись всем необходимым инструментом и материалами.

Материалы, которые понадобятся для кладки печи.

Красный полнотелый керамический кирпич (М-150.)
Кладочный раствор (песок, красная печная глина).
Материал для фундамента (цемент, щебень, песок).
Рубероид.
Доски для создания опалубки.
Армирующая сетка.

Инструменты, которые понадобятся для кладки печи.

Строительный уровень.
Совковая лопата.
Строительный маркер.
Измерительная лента (рулетка).
Строительный отвес.
Кельма.
Угломер.

Перед началом работ также необходимо определиться с местом размещения металлической печи.

Ее можно поставить в самый угол бани. Этим самым вы уменьшите расход кирпича. А можно установить металлическую печь на кирпичное основание, подняв ее над полом на 50-60 см.

Если печь устанавливается в бане с нуля, необходимо позаботиться не только о строительстве фундаменте, но и надежной защите деревянных перекрытий.

Для повышения пожаробезопасности помещения, необходимо деревянное перекрытие (стены, пол), возле которых располагается печь, выложить базальтовыми плитами. При этом высота плит должна превышать размер конструкции на 40-50 см.

Стена возле печи должна быть выложена базальтовыми плитами

Для надежности крепления, используйте саморезы.

Шаг 1. Строим фундамент под печь.

Фундамент под печь – это важнейший этап строительных работ, от которого зависит прочность и долговечность всей конструкции. Если на этапе строительства бани, вы уже уделили большое внимание возведению фундамента под печь, то для облицовки не нужно будет дополнительно возводить другое основание.

Основание под печь

Если же в прочности старого фундамента вы не уверены, то лучше потратить время и построить новый, ведь вес конструкции, после облицовки, значительно увеличится.

Важно! Фундамент под печь ни в коем случае не должен быть связан с основным фундаментом бани. При усадке конструкции или других явлениях, основание печи не должно быть деформировано.

Если масса печи вместе с кирпичной кладкой не будет превышать 700 кг, то отдельный фундамент можно не возводить.

Если в бане уже функционировала металлическая печь, то перед началом работ ее необходимо демонтировать.

Разметка фундамента под печь. Пример

После того, как вы определились с местом расположения печи, отметьте строительным маркером на полу прямоугольник, по которому необходимо вырезать доски. Учитывайте, что размер фундамента должен превосходить размер печи на 10-15 см с каждой стороны.

Схема заливки фундамента под печь

Вырезаем доски и убираем их в стороны.
Теперь вырыть котлован глубиной 40 см. Используйте для этих работ штыковую лопату.
Строим деревянную опалубку, которая выполняет функцию остова, формирующего фундамент. Для опалубки можно использовать фанерные доски, старые перекрытия, которые у вас есть в хозяйстве. Отмерьте длину и ширину вырытой ямы и отпилите по этому размеру доски. Соединяем доски и укладываем внутрь ямы.
Теперь приступаем к гидроизоляции фундамента.

Гидроизоляция рубероидом

Это важнейшая составляющая работ при возведении фундамента. Если промерзший, напитанный влагой грунт, будет соприкасаться непосредственно с бетонным основанием печи, то на фундамент со временем может разрушиться.

После того как опалубок прочно установлен и гидроизолирован, насыпаем подушку, задачей которой является удержание влаги. На дно ямы насыпаем щебень средней фракции и песок (примерно 10-15 см).
Заливаем цементным раствором фундамент и сверху укладываем армирующую сетку. Не забудьте проверить строительным уровнем, насколько ровным получается фундамент. При необходимости, исправьте погрешность.
Делаем технологический перерыв, ожидая, пока фундамент полностью не застынет. На это может уйти 2-3 недели. Не торопитесь и не приступайте к облицовочным работам раньше срока, так как сырой фундамент не обеспечит должной прочности.

Шаг 2. Делаем основание под печь.

После того, как вы убедились, что фундамент полностью застыл, необходимо в один слой из кирпича выложить основание.
Проверьте строительным уровнем горизонтальность кладке.
Создаем гидроизоляцию основания рубероидом.
Сверху укладываем железный лист, который должен превышать размер кирпичной кладки на 10 см по периметру.
Ставим сверху металлическую печь и еще раз внимательно проверяем горизонт уровнем. Чтобы после выполнения работ не пришлось очищать печь от раствора, оберните ее полиэтиленом.

Оборачиваем печь в полиэтилен

Шаг 3. Готовим раствор.

Идеальным раствором для облицовки металлической печи является смесь глины и цемента. Точной пропорции не существует, ориентироваться здесь, скорее, стоит на консистенцию. Она по внешнему виду должна напоминать густую сметану, без комочков и камешков.

Печники советуют брать равное количество глины и цемента, добавляя примерно 30 % речного песка.

Раствор для облицовки банной печи готовится проще, чем для обычной кладки печи. Главным условием является добиться однородной массы.

Вымешиваем раствор для кладки

Для того чтобы проверить, насколько хорош раствор для кладки, возьмите небольшое количество смеси и нанесите мастерком на кирпич.

Накладываем раствор на кирпич

Раствор не должен сползать и течь с кирпича. Если густоты недостаточно, то можно добавить в смесь небольшое количество песка.

Шаг 4. Подготовка кирпича к облицовке.

Отмерьте то количество кирпича, которое вам понадобится для первого этапа работ. Отберите порцию красного керамического кирпича, хорошо его очистите и замочите на 12 часов в воде.

Замочите кирпич в воде

Это необходимо для того, чтобы он не впитывал влагу и раствора во время кладки.

Если используете старый кирпич, то хорошо почистите его перед кладкой.

Шаг 5. Обкладка печи.

Существует несколько вариантов кладки: сплошным колодцем или решетчатый. Решетчатый вариант смотрится более декоративно, но за счет большого количества отверстий, значительно снижается эффективность теплового экрана.

Решетчатая кладка

Если корпус печи круглый, то и кладку необходимо выполнять в точном соответствии с формой печи. Это, конечно, потребует гораздо больше усилий и сноровки, но сама техника порядовки меняться не будет.

Расстояние между металлическим корпусом печи и камнем должно быть не менее 4-5 см, при этом не нужно делать никаких перемычек или ставить распорки между двумя материалами. При нагревании, металл будет расширяться, что в свою очередь, окажет давление на кирпич, либо может быть поврежден сам корпус печи.

Печь облицованная кирпичом

Здесь очень важно рассчитать оптимальное расстояние между кирпичной стеной и металлическим корпусом печи. Если сделать его слишком маленьким, кирпич быстро придет в негодность и растрескается. Если сделать большим, то это будет препятствовать качественному нагреванию печь и в парилке не будет необходимой температуры.

Средний размер печи занимает 13-15 рядов. Лучше работу разделить на 2 этапа. В первый день уложите 7-8 рядов и оставьте на ночь. На второй день проверьте усадку конструкцию и выполните оставшиеся ряды.

Толщина укладки производится в пол кирпича. Этого будет достаточно, чтобы печь аккумулировала тепло и быстро прогревала помещение.

Процесс облицовки печи

Укладка кирпича с целью облицовки металлической печи ничем не отличается от кладки обычной печи.

Начинаем каждый ряд вести с угла, а после его укладки проверяем по горизонту строительным уровнем. Чтобы четко соблюдать угол кладки, используйте угломер или отвес.
Мастерком аккуратно наносите раствор на кирпич и сразу же снимайте излишки смеси. Следите за тем, чтобы на внутренней стороне теплового экрана не оставалось раствора. Иначе он засохнет, и это будет снижать циркуляцию воздуха внутри конструкции.
На второй ряд уложите армирующую сетку, для придания жесткости конструкции. А 2-1 и 3-й ряд между собой свяжите проволокой.
Второй ряд предполагает воздушные зазоры, через которые раскаленный воздух будет выходить наружу. Достаточно будет просто оставить два зазора в ½ кирпича для этого. Повторяйте это на 6 и 8 ряду. Слишком много таких вентиляционных отверстий делать не стоит, так как это может снизить эффективность теплового экрана. Двух внизу и вверху будет достаточно.
Третий ряд выкладываем так же, как и первый, но соблюдаем шахматный порядок. Выдерживайте шов в 5 мм.
В зависимости от того, на каком ряду у вас будет приходиться отверстие для дверки топки и поддувала, укладываем ряд на металлический уголок. Для придания жесткости конструкции, будет не лишним укрепить этот ряд, перевязав его металлической проволокой. Учитывайте движение двери топки, которая ни в коем случае не должна задевать стенок при открытии.
Последний ряд может сделать произвольно, украсив лесенкой или просто насыпать на него камней.

Некоторые предпочитают заканчивать кладку кирпича на уровне плиты, на котором расположены угли. Это позволяет любоваться раскаленными углями, а некоторые закрывают кладкой дымоотводящую трубу.

Порядовка от этого не меняется, поэтому выбирайте наиболее оптимальный для себя вариант.

Шаг 6. Первая протопка печи.

После того, как вы выложили каменный колодец вокруг металлической печи, очень важно подготовить ее к дальнейшей эксплуатации.

Растопка печи

Не нужно сразу давать максимальную температуру. Выполните 2-3 тестовые топки, используя минимальное количество дров и не доводя печь до максимальной температуры.

Это позволит хорошо просушить раствор и печь вам прослужит долго, а баня будет радовать хорошей температурой и уютной атмосферой.

Видео: как правильно обложить металлическую печь своими руками — мастер класс

Как обложить металлическую печь в бане кирпичом

Металлическая печь всем хороша: быстро греется, легко изготавливается, стоит не много, легка при транспортировке и не вызывает особых трудностей при установке в баню. Но такая печь имеет и недостатки: слишком быстрый нагрев может привести к тому, что камни не успеют прогреться, а это способствует образованию тяжелого пара. И еще один не очень приятный момент: жесткое излучение, которое исходит от разогретой стальной оболочки, иногда не дает возможности спокойно дышать, а это не очень приятно. Решить эти проблемы можно достаточно легко: нужно обложить железную печь кирпичом.

Печь обложена в пол кирпича. По сути дела кирпичная кладка выполняет роль экрана защищающего от теплового излучения. Более того, в кирпиче аккумулируется тепло

Если внимательно посмотреть на фото выше, то можно увидеть, что у печки уже есть металлический кожух, который уменьшает тепловое излучение и способствует лучшей циркуляции воздуха. С подобным кожухом выпускаются печи «Ермак».

Предварительный этап

Для начала вам нужно убедиться, что пол вокруг печи выдержит вес кладки. В зависимости от размеров общая масса кирпичей и раствора может быть очень значительной, иногда она достигает 500 килограммов. Если вы уверены, что пол в бане выдержит такую нагрузку, можете приступать к следующему шагу, если нет, то необходимо провести работы по укреплению. Например, можно под несущие балки пола подвести дополнительные опоры или сделать для кладки отдельный фундамент.

После того, как пол готов, приступают к разметке. Зазор между печью и кирпичами должен составлять 1-10 см. Если расстояние будет маленьким, то кирпичи будут прогреваться быстрее, но и печка тоже в этом случае нагревается быстро, что в конечном итоге приводит к скорому ее выходу из строя. Если же расстояние будет слишком большим, то гореть печь будет хорошо, но на прогрев кирпича, а значит и помещения потребуется много времени. Оптимальное расстояние от стенки металлической печки до кирпичной кладки 2-5 см.

После разметки обустраиваем пол в зоне печи. Если пол деревянный, берем лист железа, толщиной 2-4 мм и размером больше размеченного участка (с учетом толщины кирпичей). Укладываем и прибиваем его к полу. Поверх него настилаем лист асбестового картона (до 1 см толщиной), укрепляем его. Если пол из бетона или отделан керамической плиткой, никаких дополнительных работ не требуется.

Печь с баком на трубе

Обкладка металлической печки

Теперь приступаем к кладке. Замешиваем раствор из глины средней плотности. Укладываем стенку в полкирпича. С трех сторон (в перовом или втором ряду) обязательно нужно оставить по два отверстия для поступления воздуха (по полкирпича), перед дверцей для закладки дров и поддувалом оставляется отверстие достаточной ширины, чтобы было удобно открывать дверцы. Когда стенки выгоните до верха дверцы, снаружи и изнутри кладки уложите металлические уголки. Они послужат опорой для дальнейшей кладки над дверцей и распределят тяжесть верхних рядов кирпичей.

Схема обкладки печи кирпичом

Верх оформить можно несколькими способами. Можно оставить каменку открытой, а можно прикрыть сводом из кирпичей, можно выгнать кладку выше уровня бака для воды. В этом случае также необходимо делать отверстия для вентиляции и залива воды. Но кладка свода требует определенных навыков, если их у вас пока нет, оставьте камни или верх печи открытыми.

Можно кладку делать не сплошной, оставляя между кирпичами отверстия. Так будет обеспечен хороший теплообмен, но тепло будет сохраняться меньше времени.

Печь обложена таким образом, чтобы оставались каналы для циркуляции воздуха.

Верх печи полностью закрыть камнями

Если по каким-либо причинам вам не подходит вариант обкладки кирпичом, можно использовать металлический экран для печи.

Как обложить кирпичом железную печь в бане своими руками: раствор, кладка, облицовка

Для обогрева парилки чаще всего используют стальную или чугунную печь. Он гораздо компактнее, легче, проще в обращении и не требует много времени на установку. Однако нельзя оставлять плиту без защиты.

Содержание

Зачем обкладывать печь в парной
Расчет расхода материалов
Инструменты и материалы для работы
Каким кирпичом обложить железную печь
Процесс кладки металлической печи
Устройство основания
Конструкция печного экрана
Способы обкладки
Предварительная топка печи

Зачем кирпич а печь в парилке

При всех своих достоинствах металл обладает рядом качеств, непригодных для парилки.

Сталь обладает отличной теплопроводностью. В сауне металл нагревается и опасен для пользователей.
Тепло, выделяемое металлической поверхностью, не очень приятное.
Металл обладает низкой теплоемкостью – сталь остывает так же быстро, как и нагревается, поэтому при прекращении нагрева температура в парилке будет быстро падать.
Если температура повышается слишком быстро, воздух в сауне или парилке становится слишком сухим.
Для получения пара в парилке водой брызгают на стенки печи или на камни в печи. Пар, образующийся при контакте воды с металлом, твердый и неприятный. Кроме того, он распространяется на большое расстояние, содержит более крупные капли и может гореть.

Кладка банной печи кирпичом полностью решает все эти проблемы. Кирпич хранит тепло, не нагревается слишком сильно, при случайном попадании воды на стены образующийся пар включает в себя мелкие частички воды и не опасен.

Расчет расхода материала

Рассчитать необходимое количество камня для кирпичной кладки возле печи в бане проще всего на практике . Для этого нужно выложить ряд по периметру изделия на расстоянии 4–5 см от стенок корпуса. Таким образом, получается квадрат 3*3 или 4*4 кирпича. То есть за 1 ряд кладки от 9потребуется до 16 камней.

Затем высоту печи делят на высоту кирпича – обычно 65 мм и делают расчет. В среднем требуется 11-12 рядов.

Необходимо учитывать не только количество кирпичей, но и общий вес кладки и печи. Для этого сложите массу изделий с массой кирпичного экрана. Если количество превышает 700 кг, под печь нужно соорудить отдельный фундамент.

Инструменты и материалы для работы

Для обкладки железной или чугунной печи в бане кирпичом своими руками потребуются следующие инструменты и материалы:

кирпич для отделки;
ингредиенты для строительных растворов – огнеупорная глина, песок и вода;
комплектующие для основания – щебень, песок, цемент марки М400;
лопата, молоток, шпатель;
строительный уровень и отвес.

Хотя кирпич не нагревается так, как металл, пол и стены вокруг печи лучше утеплить асбестовым или минеритовым листом.

Какой кирпич обложить на железную печь

Для облицовки банной печи берут кирпич, выдерживающий высокие температуры. Разновидности следующие.

Любой красный кирпич лучше полнотелый, но подойдет и пустотелый. Кирпич производится на основе глины и выдерживает нагрев до 1100 С.
Шамот – огнеупорный вариант, однако футеровывать его следует только в том случае, если он остался после каких-то других работ. В противном случае футеровка печки слишком дорога.
Известь – неудачный вариант, так как она довольно пористая. Его можно использовать в сауне, но в парилке он быстро разрушается.

В дополнение к кирпичу также используется природный камень, такой как гранит, мрамор или минеритовые плиты. Однако самостоятельно такие плиты не разрежешь.

Процесс обкладки металлической печи

Как обложить кирпичом печь в бане своими руками со стороны парилки и предбанника описан на многих строительных форумах. Правильная технология выбирается с учетом веса печи и футеровки, площади парилки, собственных возможностей.

Устройство фундамента

Даже если конструкция весит менее 700 кг, она нуждается в основании. Пошаговые инструкции выглядят следующим образом.

Для котла с экраном закладывается общий фундамент. Для этого выкапывают траншею глубиной 30 см и размерами, соответствующими габаритам облицовки.
Яма наполовину засыпана крупным щебнем, а затем залита бетоном.
Если печь легкая, можно поставить прямо на поленья. Однако перед монтажом между ним и полом следует проложить лист асбестового картона или стальной лист.

После застывания бетона выполняется кладка.

Конструкция экрана печи

Облицовка по типовой технологии. Рекомендации следующие:

кладка начинается с любого угла и выполняется по кругу;
во втором ряду оставлены форточки для обеспечения циркуляции воздуха между стенками корпуса и кожухом;
рекомендуемая толщина полкирпича, то есть камень укладывается на ложку;
требуется перевязка в полкирпича; стержни стальные
или арматурную сетку укладывают в каждом 3-4 ряду;
для кладки глиняный раствор берут из соотношения глины и песка 1:1;
толщина шва везде 5 мм;
в верхнем ряду подкладки также оставлено вентиляционное отверстие;
отверстия поддувала и камеры сгорания усилены металлическими уголками.

Для усиления нижней части футеровки печной экран рекомендуется строить в 2 этапа.

Способы облицовки

Отделка банной печи кирпичом со стороны предбанника и парилки выполняется 3-мя способами.

Сплошная обшивка декоративна, но несколько непрактична. Сплошной экран возле печи обеспечивает быструю теплоотдачу, но при этом поглощает слишком много тепла, что снижает КПД котла.
Ограждение – стена делается не на всю высоту каменки, а только на определенную ее величину. Портал носит чисто защитный характер, предотвращая случайные ожоги.
Лучше всего подойдет конвектор с вентиляционными отверстиями. Вагонка снабжена вентиляционными отверстиями по всей высоте, чтобы тепло от металлического корпуса вдоль стены попадало в помещение. При этом после окончания топки каменный экран продолжает излучать тепло и баня медленнее остывает.

Между корпусом и экраном остался зазор. Его значение зависит от мощности печи. При ставках ниже 12 кВт оставляют зазор в 3 см, при большей мощности он достигает 15–20 см.

Предварительный розжиг печи

Перед использованием бани стоит протестировать печь. Для этого выполняют 2-3 пробные печи. Впервые уложено минимальное количество бревен, без доведения до максимальной температуры. Затем интенсивность постепенно увеличивают.

Нагрев позволяет кирпичу и раствору просохнуть, благодаря чему футеровка набирает прочность и лучше аккумулирует тепло.

, примеры заказов + руководство по сборке

Очаг является сердцем зданий, не подключенных к централизованным сетям. Он вырабатывает необходимое для жизни тепло и дает энергию для приготовления пищи. От его производительности и экономичности зависит микроклимат в сооружении, да и сам срок его службы, а это очень важные факторы для работы агрегата, согласитесь?

В статье мы подробно представили, как правильно построить кирпичную печь для дома. Приведены схемы строительства дома, тщательно проанализированы технологические нюансы. Предлагаем тщательно отобранную, скрупулезно выверенную, подтвержденную практикой информацию по выбору и устройству кирпичных печей.

Новичкам и владельцам загородной недвижимости, желающим следить за работой наемных мастеров, поможет информация, которую мы предложили, исходя из строительных требований. Большим подспорьем в освоении материала станут фотоизображения и видеоинструкции.

Содержание статьи:

Выбор конструкции печи из кирпича
- Классификация по назначению
- Деление на виды по движению газов
- Производительность кирпича
- Частота топки печи
- Ge метрические параметры агрегата
Три варианты кладки печи с заказами
- Вариант №1: русская печь с высокой лежанкой
- Вариант №2: усовершенствованная печь-теплушка
- Вариант №3: простая печь со щитком
Выводы и полезное видео по теме

Выбор конструкции кирпичной печи

В конструктивном изобилии кирпичных печей разобраться непросто. Однако владельцам загородной недвижимости, желающим обустроить дом кирпичной сборкой, следует изучить этот непростой вопрос. Лучше заранее определить оптимальный вариант по назначению и устройству, чем перестраивать и модернизировать.

Печи кирпичные подразделяются на типы по следующим признакам:

Назначение.
Тип движения газа.
Производительность.
Частота печи.
Геометрические данные.

В идеале плита, идеально подходящая лично для вас, выбирается по двум-трем наиболее важным критериям. Разберем, что следует отнести к значимым, на ваш взгляд, аспектам, что станет основой для выбора оптимального заполнителя кирпича.

Фотогалерея

Фото

Традиционная русская печь

Вид используемого твердого топлива

Самодельная печь

Отопительная печь большой емкости

Классификация по назначению

По по назначению кирпичные печи для частного домовладения делятся на три группы:

Отопление. Кирпичные конструкции, выполняющие единственную обязанность – снабжение теплом обслуживаемых помещений. Отапливаемых помещений может быть не более трех. При этом стены печи должны по возможности служить частью межкомнатных перегородок.
Печи, оборудованные как тепловыделяющей поверхностью, так и варочной панелью. Кирпичные плиты, оснащенные только чугунной варочной поверхностью, также относятся к этой категории.
Специальное назначение. Это агрегаты, предназначенные для решения узкоспециализированных задач: выпечки хлеба, подготовки ванны для принятия процедур, сушки белья или отделки в помещении. В эту группу входят печи для гаражей, теплиц, мастерских.

Типичными представителями первой группы являются голландки, тонкостенные печи, построенные в каркасных, изразцовых и марковских конструкциях. Для второй группы характерны русские печи, печи с водяным контуром и без него, а также кухонные очаги.

Фотогалерея

Фото

По функциональному назначению кирпичные печи для обустройства загородных домов делятся на отопительные и отопительно-варочные

Для приготовления пищи предназначены печи с чугунной плитой, которые могут или могут не иметь съемных горелок

Кирпичные отопительные приборы не оборудованы варочными панелями. У них нет ни печей, ни противней для выпечки хлеба. К ним относятся голландские, ирландские, камины и аналогичные конструкции

В отопительно-варочных печах имеется теплопроводная решетка с дымовыми контурами, варочная поверхность для приготовления пищи. Контур отопительной воды можно подключить к шведским каменкам.

Универсальные русские печи в избах частично заменяют мебель. Кроме топки и конфорки обычно имеют лежаки, устроенные на крыше агрегата

Топчаны, пристроенные к основному топочному массиву, могут обогреваться одновременно с печью или получать тепло только за счет ее отопление

Печи кирпичные относятся к печам специального назначения. Это высокопроизводительные агрегаты, которые быстро повышают температуру в парилке.

Среди отопительных агрегатов есть варианты, подготавливающие теплоноситель к нагреву воды. Оснащаются встроенными/навесными котлами или металлическими контурами

Вариант пароконвектомата

Кирпичные печи

Каминная печь

Шведские универсальные печи

Многофункциональная печь с лежанкой

Кирпичный камин с приставным топчаном

Кирпич печь-каменка для бани

Печи водяные отопительные

В третьей группе обилие вариаций. Однако если принять во внимание конструкции из кирпича, то в основном преобладают печи. Хотя они могут быть и металлическими, но с кирпичной футеровкой – футеровкой топки огнеупорным кирпичом.

Кирпичные печи строятся из материала с высокой теплоемкостью и относительно низкой теплопроводностью. Проще говоря, отопительные, варочные и банные печи из кирпича нагреваются медленнее, чем металлические, но и сохраняют тепло гораздо дольше.

Низкая теплопроводность кирпича хороша еще и тем, что, несмотря на высокую температуру внутри печи, достигающую 500-700º, внешняя поверхность кирпичной конструкции прогревается только до 95-100º. Этот превосходный отель отвечает требованиям гигиены и безопасности.

Фотогалерея

Фото

Для кладки основного массива топки и дымового канала, самостоятельных печей потребуется полнотелый красный кирпич. Покупайте только первоклассные изделия без трещин и сколов.

Для кладки печей сейчас выпускается красный кирпич, на наружную сторону которого наносится рельефный рисунок. При использовании такого материала необходимость в отделке и облицовке здания отпадает сама собой

Для кладки топок, их футеровки (внутренней облицовки) или для сооружения пода русской печи применяется огнеупорный шамотный кирпич

Для выполнения фигурных деталей, ровных углов, красивых печей, фигурных клинкерных элементов можно приобрести

Кирпич красный полнотелый первого сорта

Кирпич с рельефной лицевой стороной

Кирпич огнеупорный огнеупорный

Элементы клинкерные фигурные

900 72 Деление на виды по газовый механизм
Приоритетные качества материала весомо дополняют конструктивные особенности печей. Для повышения теплоемкости в них предусмотрены дымовые каналы и камеры, по которым некоторое время циркулирует дым, прежде чем выйти из печи через дымоход и в атмосферу.
Движение газов по дымовым каналам – дым преувеличенно преувеличенно опишется так:
Дымовые газы высокой температуры, устремляясь из топки вверх, встречают на своем пути печное перекрытие.
Наткнувшись на препятствие, газы втекают в вертикальные и горизонтальные каналы и курсируют по ним, отдавая тепло стенкам топки.
Дымовые газы, передавшие тепло кирпичу, остывая, опускаются к выходу в дымовую трубу и через нее выходят в атмосферу.
Обратите внимание, что в печах с горизонтально ориентированными каналами охлаждение газов происходит быстрее, т. к. по ним газы движутся медленнее, чем по вертикальным каналам. В результате тепло распределяется по тепловыделяющему массиву неравномерно, чаще всего оно скапливается на выходе из топки.
Для повышения теплоотдачи внутреннее пространство кирпичных печей оборудуют дымовыми трактами – дымовыми каналами, курсируя по которым дым отдает тепло заполнителю
Поэтому в печном деле преобладают кирпичные конструкции с вертикальными дымовыми трактами. В них движение газа происходит за счет действия законов природы. Они соединяются друг с другом или с каналом, выходящим из топки, короткими горизонтальными перемычками.
К недостаткам конструкций с вертикальными дымовыми трактами относится заметная разница в обогреве части топки, расположенной над каналом, примыкающим к топке, и канала, совмещенного с дымоходом. В агрегатах с горизонтальными оборотами низ печи прогревается лучше, вверху холоднее, что лучше по санитарным нормам.
Если вы решаете, как и какую кирпичную печь построить в доме, нужно учитывать, что дым в идеале движется вертикально в восходящем или нисходящем направлении, в зависимости от конструкции. Только под давлением газов, скопившихся над или под перекрытием, оно перетекает в следующий оборот.
Наличие в конструкции каналов слишком большой длины, даже если по площади преобладают вертикально ориентированные пути, тоже не лучший вариант. В результате слишком долгой циркуляции газ слишком сильно охлаждается, что, как и в случае с горизонтальными оборотами, грозит неравномерным нагревом.
Расположение вертикальных и горизонтальных каналов зависит от того, с какой скоростью должен двигаться газ в определенной части топки. В горизонтальных каналах дым застаивается, в вертикальных каналах движется за счет сил гравитации
Недостатки неравномерного распределения частично устранены в колпаковых печах. В этой группе конструкций печей традиционные раздельные каналы объединены в одну камеру – колпак, расположенный над топкой.
Газ, вытекая из топки в колпак через узкое отверстие, ударяется о верхний потолок печи. Растекаясь от удара в разные стороны, он падает вниз, откуда под действием естественной тяги втягивается в дымоход. Схема с колпаком позволяет равномерно распределять тепло, но и у этой группы есть недостатки – верхняя часть нагревается сильнее, чем нижняя.
По теплоемкости колпаковые конструкции опережают печи с оборотами. Поэтому первые выбирают для обустройства домов большой площади, вторые – для дач и небольших построек, для обогрева которых не нужен излишне производительный агрегат.
В колпаковых печах дымовые газы движутся не по системе каналов, а внутри камер, тем самым выравнивая теплоотдачу по всей площади топочного массива
Кирпич Исполнение
Печь должна покрывать теплопотери обработанных помещений. Поэтому его мощность напрямую связана с тепловыми характеристиками помещений. Их находят сложением потерь через стены и полы с потолками, через дверные и оконные конструкции, через .
Расчет теплопотерь позволит определить производительность печи, которая должна быть несколько больше расчетной, но не более чем на 15%. Если мощность кирпичного заполнителя больше указанного предела, следует выбрать другую конструкцию.
Для облегчения процесса выбора наиболее подходящей кирпичной печи для кладки в малоэтажном доме разработаны номограммы. График ниже, упрощающий расчеты по выбору печи, создан для помещений с одной наружной стеной.
Для упрощения и облегчения расчета потерь тепла в помещениях малоэтажной застройки разработаны графики. Этот показывает площадь и потери тепла в помещениях с одной наружной стеной.
Пользоваться представленной номограммой предельно просто. На оси абсцисс этого графика необходимо отложить точку №1 – размер площади помещения, с теплопотерями которого мы сейчас имеем дело. Ее следует подтянуть до пересечения с наклонной линией, это точка № 2.
Затем слева от точки №2 провести горизонтальную линию до точки пересечения с осью ординат. Это точка №3, коэффициент внешних ограждений, обозначим ее КФ. Умножаем коэффициент на среднюю температуру, наблюдаемую в регионе в зимние месяцы (находим в Строительной климатологии).
Для помещений с двумя наружными стенами разработана другая номограмма. Для работы с ним помимо площади помещения потребуются сведения о высоте потолков.
При расчетах теплопотерь для помещений с двумя наружными стенами, помимо площади помещения, необходимо учитывать также высоту потолков
Для расчета тепловых характеристик печей с закрытыми поверхностями, обращенными к помещения, используются поправочные коэффициенты. Если одна или две боковые поверхности закрыты, полученные значения умножаются на 0,75.
Частота топки печи
По частоте загрузки топлива и специфике его обработки печи делятся на две группы:
Периодическое действие . Это печи, в которые требуется загружать дрова и проводить топку несколько раз в день. Из-за того, что температура в их топках иногда достигает 1000º, они отличаются толстыми стенками. Обычно их кладут в ¾ или в 1 кирпич.
Непрерывное горение. Эти печи не предназначены для аккумулирования тепла, поэтому имеют тонкие стенки, сложенные в полкирпича или в. Топливо, заложенное в типичной шахтной топке, в таких печах тлеет около суток, порционно выделяя небольшое количество тепла.
Поскольку для непрерывного горения требуется регулярная подача большого количества кислорода, на дачном участке подобные конструкции особо не прижились. Правда, они на «отлично» справляются с отоплением больших частных домов, производственных и коммерческих зданий собственными котельными и механическими.
В малоэтажных загородных домах преимущественно устанавливаются печи периодического действия. Топят один-два раза в сутки, сохраняют тепло от 12 часов до полных суток
Подбираются печи периодического сжигания, ориентируясь на приоритетное количество печных процессов в сутки. В средних широтах печь следует топить дважды в сутки.
Столько же в северных регионах, но печь на севере увеличивается по продолжительности. На юге нашей страны отопления хватает один раз.
Русская печь является типичным представителем комбинированного отопительно-варочного агрегата, в котором готовят пищу, выпекают хлеб, сушат вещи и отапливают помещения
Геометрические параметры агрегата
В плане большинство кухонных очагов и отопительных печей напоминает прямоугольник. Причем варочные панели в основном прямоугольные, а комбинированные конструкции – квадратные или прямоугольные.
В русских вариантах конструкции обычно дополняются пристроенными кирпичными лежанками, спальными местами на верхнем потолке печи. К печникам пристраиваются не только буржуйки, но и атаки, и печурки для сушки вещей, заготовки грибов впрок и тому подобных целей.
Галерея изображений
Фото
Большинство отопительных печей изготавливают с прямоугольным или квадратным сечением в плане, т. к. их проще всего разместить в малоэтажных домах
Прямоугольные и квадратные печи размещают в центре большого помещение, разделяемое или не разделяемое светлыми межкомнатными перегородками
Независимо от размеров печи в случае разделения пространства между межкомнатными перегородками их устраивают так, чтобы поверхности печи служили продолжением световой стены
Российские печи в основном изготавливаются в форме прямоугольника с разной высотой прямоугольных и квадратных конструктивных элементов
Кухонные печи для частного дома имеют небольшие размеры. Дымовые газы удаляются через дымоход, устроенный в стене.
Круглые в поперечном сечении бывают голландские и ирландские. Внешне их трудно отличить, разница в способах внутренней кладки, кирпичи можно класть прямо с подрезкой излишков или радиально по окружности
Отопительные агрегаты угловой формы позволяют значительно сэкономить место, но начинающим печникам будет сложно справиться с их спецификой кладки
По этажности печи делятся на одно- и двухэтажные. Вторые конструктивно сложные агрегаты, к устройству которых не стоит обращаться, не зная особенностей работы твердотопливных систем, их сжигания и отвода дымовых газов
Кирпичная прямоугольная секция
Большая печь в центре помещения
Интегрированный отопительно-варочный блок
Плита высокая прямоугольная
Компактная кухня
Кирпичная голландка в металлическом корпусе
Печь угловая кирпичная с камином
Двухэтажные печи в загородных домах
Отопительные печи бывают прямоугольными, квадратными и даже круглые, так называемые ирландские. Круглые разновидности строятся в металлическом каркасе, благодаря чему появляется возможность кладки в ¼ кирпича. Это обеспечивает долговечность и увеличивает теплопередачу.
К толстостенным моделям относятся русские печи и отопительные агрегаты, сложенные с толщиной стенки от половины до целого кирпича. Все конструкции, возводимые с толщиной стен до ½ кирпича, относятся к классу тонкостенных.
Пример конструкции круглого голландца с установкой кирпича на коротком ребре для устройства стен в металлическом корпусе. Не самый простой, но интересный вариант
Если вы думаете, как построить эффективную кирпичную печь в доме, предназначенном для постоянного проживания, с наименьшими затратами, то лучше отдать предпочтение прямоугольной или квадратной отопительно-варочной конструкции. Возведение очага приготовления пищи и отопительного голландка вполне приемлемо.
Для дачи вполне подойдет миниатюрная квадратная или круглая тонкостенная печь, если не предполагается приготовление пищи. Среди комбинированных вариантов оптимальной будет одна из малых разновидностей русской или шведской печи.
Также рекомендуем прочитать статью о том, как построить мини русскую печь своими руками. Подробнее — см.
Фотогалерея
Фото
Кладка основания циркулярной печи в корпусе
Установка колосника
Топка строительная из шамотного кирпича
Готовые круглые отопительные печи
Три варианта кладки печи по заказам
Строительство кирпичной печи достаточно затратно. Самый скромный вариант небольшого коттеджа в среднем может стоить 150 тысяч рублей. Поэтому желающих построить простую печь в частном доме без печников, то есть своими руками, много. В реализации этой идеи мы рады помочь самостоятельным мастерам.
Сразу оговоримся, что в предлагаемых к рассмотрению порядках понимается только порядок возведения печного массива, основной части сооружения с функциональными камерами и каналами.
Возведение фундамента мы не рассматриваем, так как его основные постулаты приведены в другой статье на нашем сайте. Мы не разбираем кладку дымохода в пределах мансарды или мансарды и над крышей. Мы не предлагаем проекты и заказы сложных двухэтажных отопительных конструкций, а представляем самые простые схемы.
Вариант №1: Русская печь с высокой лежанкой
Эта универсальная конструкция печи строится в средних и северных широтах нашей страны. Вы можете нагреть его один / два раза в зависимости от погодных условий. Если топливо загружается только один раз в сутки, то теплоотдача агрегата составит 2100 ккал/час. При проведении двух печей КПД увеличится до 3000 ккал/час.
Один из самых простых вариантов кирпичной печи оснащен минимумом приборов. Все, что вам нужно, это заслонка и дымоуловитель.
При выполнении одиночной топки в сутки боковая и задняя поверхности массива выделяются в количестве 1200 ккал/час, перекрытие будет выделять 500 ккал/час, а передняя стенка 400 ккал/час. Две печи увеличат указанные показатели до 1750, 700 и 550 ккал/час соответственно.
Как и в большинстве русских печей под подом, внешний край пода, на который выставляется посуда с едой перед отправкой в устье или перед извлечением, имеет леток. Его называют подпожарным, предназначенным для хранения приспособлений для ухода за конструкцией.
Производительность позволяет идеально обработать площадь до 30 м². Особенностью описываемой конструкции является наличие сводчатых перекрытий над технологическими отверстиями. Если есть сомнения, что они будут выполнены идеально, можно сложить их без арок, просто прямоугольниками.
На фундамент печи, возводимой отдельно от фундамента дома, перед возведением массива укладывается гидроизоляционный слой. В процессе строительства часть массива засыпается песком с гравием, битым стеклом и кирпичом для повышения теплоотдачи
Стартовый первый ряд закладывается сплошным, для его возведения обычно рекомендуется использовать цементный или известковый раствор. Следующие три ряда со 2-го по 4-й строятся в виде колодца, но с отверстием для пяточки, расположенным с лицевой стороны. В каждом ряду кирпич кладут с перевязкой, т. е. с выполнением швов.
В 5-м ряду начинается кладка арки, которую укладывают на фигурную опалубку, устроенную из доски или обрезков фанеры. Для поддержки элементов из кирпичей набиваются пятки. Затем укладывают два ряда 6 и 7 с перевязкой, одновременно возводят свод. При строительстве 8-го ряда арка закрывается.
Строительство печи в рядах 8, 9, 10 выполняется в один кирпич. В 11-м ряду холодная печь закрыта. Сверху насыпается песок так, чтобы образовался уклон в сторону задней стенки печи.
В 12-м ряду выполняется очаг – сплошная кирпичная гладь. Положите его прямо на песок. Поскольку эта часть печи будет соприкасаться с прямым огнем, в строительстве лучше использовать огнеупорный кирпич. Если под не получается идеально ровно, то его выравнивают, добавляя песок сверху и шлифуя поверхность.
С 13 по 16 ряд уложен тигель. Строительство выполнено в ¾ кирпича. Элементы укладываются с перевязкой, но раствор не используется. Кирпич зажимают под углом 45º, чтобы можно было устроить замки.
В 17 ряду укладывается следующий свод, оформляется устье и задняя стенка печи. В результате одновременно обустраивается основа для конструкции варочной камеры. Возводится из кирпича, уложенного на ребро. Каблуки задыхаются.
В 18 ряду начинают возводить стены печи. Пространство между варочной камерой и нагревательной частью заполняется песком с битым кирпичом. В 19-м снова выполнен сводчатый проем, этот находится над шестым, а за ним устроено устье печи.
Процесс кладки представляемой на рассмотрение печи схематически представлен порядовками, которые необходимо соблюдать для получения безупречного результата
В 20-м ряду кладку производят так, чтобы стенки были выровнены, а отверстие над шестым уменьшен. С этого ряда начинается возведение обводной трубы. В 21-м ряду построение выполняется так же, как и в 19-м.й.
Хранилище закрывается в 22-м ряду. Справа от кольцевого пространства основание камеры предназначено для сбора сажи. С этой же стороны обжимают кирпичи для сооружения вида, перекрывающего дымоход для сохранения тепла в морозное время.
С 22-го по 32-й ряд сооружается надтруб, устанавливаются смотровые клапаны, сооружается дымоходный канал сечением 26×26 см.
Затем сооружается дымоход и устанавливается дополнительная заслонка. Каркас для жалюзи изготавливается из металлического уголка или полосы толщиной 3 мм.
Вариант №2: усовершенствованная печь “Теплушка”
Для того, чтобы избавиться от главного недостатка кирпичных печей – неравномерного прогрева, модернизируются типовые конструкции. Примером может служить печь под названием «Теплушка», в которой часть дымовых газов из варочной камеры отводится непосредственно в дымоход, а большая их часть проходит по дымовым трактам с целью выработки тепла для помещений.
При достаточно небольших размерах печь «Теплушка» отличается повышенной производительностью. За счет изменения конструкции теплоотдача увеличена в 2,5 раза
Это здание относится к классу колокольных куполов. Конструктивно это одна крупная вытяжка, которая разделена на две камеры: варочную, расположенную вверху, и отопительную, устроенную внизу. Для закрепления очага внутри практически пустотелой конструкции устанавливают несколько столбиков.
Камеры соединяются друг с другом посредством четырех отверстий, расположенных по бокам пода. По ним дымовые газы из топки направляются в варочное отделение, затем перенаправляются вниз, в зону нагрева, а оттуда выбрасываются в атмосферу. Высота дымохода должна быть не менее 5 м, и считать его со стороны дно топки.
Благодаря нестандартной конструкции производительность печи увеличена примерно в 2,5 раза. Он быстрее прогревается и охотнее отдает тепло помещениям, а значит, требуется меньше дров для получения и поддержания нужной температуры. Но на строительство уйдет столько кирпича, связующего и теплоизоляционного материала, сколько потребуется для возведения русской печи.
За две топки печь производит 3200 ккал/час. Агрегат подходит для обслуживания площади 35 м².
К представленным чертежам конструкции печи прилагается точный расчет расхода материала, необходимого при строительстве агрегата.
Дымоход смещен в сторону топки. Внизу дымового канала имеются два отверстия, через которые остывший дым выводится за пределы дома. Предусмотрен клапан, позволяющий отводить газы из варочной камеры в летнее время, не вовлекая в работу нагревательную часть.
Приготовление пищи в такой печи осуществляется при закрытой заслонке, процесс контролируется через устроенный в ней глазок.
Не будем подробно останавливаться на разборе правил, схемы показывают кладку в деталях. Сразу отметим, что в 21 ряду потолок засыпан песком и треснувшим кирпичом для увеличения теплоотдачи конструкции.
Можно построить печь Теплушка в чисто отопительном варианте или в варочно-отопительной системе. Кладка для этих конструкций варьируется от 19 до 35
Вариант №3: простая печь со щитком
Хотим порадовать приверженцев простых отопительно-варочных агрегатов предельно простой конструкцией. Эта печь предназначена для обогрева небольшой площади 15-20 м².
При использовании угля в работе печи топку не обязательно выкладывать шамотным огнеупорным кирпичом. Полный красный допустим.
Принцип работы этой печи тоже предельно прост. Газы из топки поступают в варочную камеру. Оттуда они текут в сторону, затем переходят к дымоходам, встроенным в заднюю стену.
Подробности для ознакомления с устройством кирпичной отопительно-варочной печи ознакомим с разрезами. Для целей отопления в конструкции предусмотрено 3 равновеликих дымоходных канала
Для того, чтобы лучше прогревать дно печи, устраивают горизонтальный канал, внутри которого надолго задерживается дым.
Прогревая низ кирпичной конструкции, дым под напором очередной порции переходит в расположенные выше три вертикальных канала, из которых улетает дальше в атмосферу.
