Шаблоны для резных наличников на окна и двери – от рисунка к трафарету
Содержание
Шаблоны для резных наличников на окна и двери – от рисунка к трафарету
Самобытность резных наличников для окон и дверей поражает своей одухотворенностью. Если вас не пугает столярное дело и есть желание сделать деревянные наличники своими руками, то остается придумать композицию для обрамления.

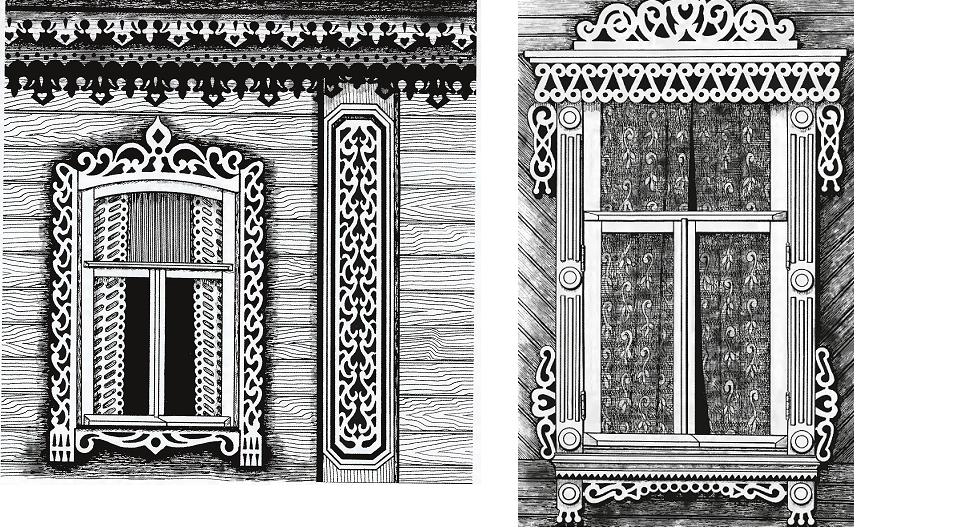

Ниже приведены эскизы резных наличников в небольшом размере и в посредственном качестве. Зато, эти шаблоны можно скачать бесплатно. Главное идея, а шаблон можно сделать нужного размера.
Как сделать шаблоны для резных наличников (трафарет)
Оптимальные и простые способы, как изготовить шаблоны для вырезания.
С помощью графического редактора
Существует множество программ для обработки изображений (фотошоп и тд).
Если разбираться с программами нет желания, можно сделать ксерокопию рисунка и сразу задать нужный размер копии (увеличить, уменьшить, сжать, расширить). Или отсканировать и распечатать эскиз на принтере в нужном формате.
Вручную – масштабирование по клеткам
В конце концов, можно сделать шаблон вручную, используя технологию масштабирования (копирование) по клеткам (линейное масштабирование).
Путем масштабирования по клеткам можно менять пропорции рисунков. Например, исходная форма не нравится, и вы хотите ее изменить. Для этого, при переносе рисунка сохраните одну из сторон в исходном размере, а вторую в новом квадрате увеличьте.
Масштабирование по клеткам Изменение пропорций рисунка при масштабировании по клеткам

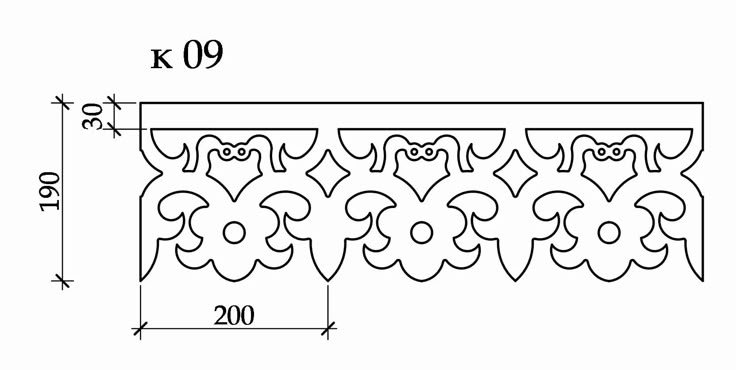

От чертежа к шаблону
Шаблон для наличников Шаблон для наличников изготавливают из картона, размером в натуральную величину. Под каждый элемент, узор и орнамент делают отдельный шаблон.
Получившийся шаблон укладывают на доску и обводят контур карандашом.
Свеление отверстий Можно сразу наметить места для отверстий. Внутри узора, в местах где будет разворот при резьбе высверливаются отверстия. Сначала выпиливаются внутренние узоры, а потом внешний орнамент.
Еще один способ нанести рисунок на заготовку – копирование.
Метод предполагает использование копировальной бумаги. На доску укладывается лист копировальной бумаги, а сверху рисунок. Чертеж закрепляется канцелярскими кнопками. Карандашом обводится контур, который копируется на древесину.
Шаблон-трафарет для резных наличников
Теперь вы знаете как сделать шаблон-трафарет для резных наличников.
Шаблоны резных наличников на окна – фотогалерея
Шаблон наличников на окна – 1 Шаблон наличников на окна – 2 Шаблон наличников на окна – 3 Шаблон наличников на окна – 4 Шаблон наличников на окна – 5 Шаблон наличников на окна – 6 Шаблон наличников на окна – 7 Шаблон наличников на окна – 8 Шаблон наличников на окна – 9 Шаблон наличников на окна – 10 Шаблон наличников на окна – 11 Шаблон наличников на окна – 12 Шаблон наличников на окна – 13 Шаблон наличников на окна – 14 Шаблон наличников на окна – 15 Шаблон наличников на окна – 16 Шаблон наличников на окна – 17 Шаблон наличников на окна – 18 Шаблон наличников на окна – 19 Шаблон наличников на окна – 20 Шаблон наличников на окна – 21 Шаблон наличников на окна – 22 Шаблон наличников на окна – 23 Шаблон наличников на окна – 24 Шаблон наличников на окна – 25 Шаблон наличников на окна – 26
Эскиз наличников на окна – петух Эскиз наличников на окна в виде петушка на шпиле Эскиз наличников на окна – лошадь Эскиз наличников на окна – конь Эскиз наличников на окна – кораблик Эскиз наличников на окна – бабочка Эскиз наличников на окна – листочек Эскиз наличников на окна – лист кленовый Эскиз наличников на окна – узор с рыбкой (правая) Эскиз наличников на окна – узор с рыбой (левая) Эскиз наличников на окна – узор с птичкой (левая) Эскиз наличников на окна – узор с птицей (правая) Эскиз наличников на окна – голуби Эскиз наличников на окна – орнамент с золотой рыбкой Эскиз наличников на окна – жолуди Эскиз наличников на окна – цветы Эскиз наличников на окна – цветочки Эскиз наличников на окна – розы Эскиз наличников на окна – орнамент из плетущихся листочков (правая) Эскиз наличников на окна – орнамент из плетущихся листочков (левая) Эскиз наличников на окна – орнамент из плетущихся листочков-2 Эскиз наличников на окна – орнамент из плетущихся листочков-3 Эскиз наличников на окна – орнамент с виноградом Эскиз наличников на окна – орнамент с цветами Эскиз наличников на окна – растения Эскиз наличников на окна – подсолнухи Эскиз наличников на окна – красивый орнамент Эскиз наличников на окна – красивый узор
Узор резных наличников на окна – 1 Узор резных наличников на окна – 2 Узор резных наличников на окна – 3 Узор резных наличников на окна – 4 Узор резных наличников на окна – 5 Узор резных наличников на окна – 6 Узор резных наличников на окна – 7 Узор резных наличников на окна – 8 Узор резных наличников на окна – 9 Узор резных наличников на окна – 10 Узор резных наличников на окна – 11 Узор резных наличников на окна – 12 Узор резных наличников на окна – 13 Узор резных наличников на окна – 14 Узор резных наличников на окна – 15 Узор резных наличников на окна – 16 Орнамент резных наличников на окна и двери Резные узоры для наличников на окна – 1 Резные узоры для наличников на окна – 2 Резные узоры для наличников на окна – 3 Резные узоры для наличников на окна – 4 Резные узоры для наличников на окна – 5 Резные узоры для наличников на окна – 6
Шаблоны для резных наличников на окна и двери – от рисунка к трафарету
Шаблоны наличников на окна и двери. Более 80 эскизов различных узоров для прорезной резьбы. Как сделать шаблон для резных наличников. Как сделать трафарет и нанести рисунок на заготовку для
Жизнь в дырочку: актуальны ли трафареты на окна
Избы с оконными резными наличниками не новинка, еще на Руси мастера создавали удивительной красоты резьбу по дереву. Сегодня когда-то одна из популярнейших профессий перешла в категорию прикладного искусства, но продолжает восхищать русский люд. О том, чем полезны трафареты на окна и как их использовать в резьбе, я сегодня и расскажу.
Бабочки, птички, орнаменты и замысловатые рисунки могут поселиться у вашего окна
Резные наличники выполняли не только декоративную функцию, они должны были защищать дом от проникновения злой силы. Каждый завиток, рисунок и орнамент нес свое послание. Кроме того, по узору можно было определить работу определенного мастера.
Резьба: выбираем со знанием дела
- Крылья на резном наличнике подчеркивают силу владельца.
- Птица – элемент, который соединяет в себе настоящее и будущее.
- Солнце олицетворяется с жизнью и энергией (чаще располагалось на кокошнике).
- Змея – символ мудрости и плодородия.
- Растительность демонстрирует единство с природой.
- О гостеприимности хозяев говорят резные сережки.
На фото использование резьбы в экстерьере дома
Сегодня наличники утратили свое мистическое значение и используются исключительно в качестве декоративного элемента. Помимо древесины, в их изготовлении активно применяется металл, пластик (ПВХ), фанера, ламинированное МДФ.
Узоры вокруг окон из фанеры и МДФ не предназначены для наружного декора и могут использоваться только внутри.
Стоит ли игра свеч
Преимущества использования резных наличников
Использование деревянных наличников имеет ряд преимуществ, у вас появляется возможность:
- визуально поднять или расширить дом,
- подчеркнуть определенный стиль или эпоху,
- объединить все сооружения на участке в архитектурный ансамбль,
- защитить щели между стеной и окном от попадания влаги и пыли,
- снизить теплопотери в месте примыкания стены и оконной рамы,
- снизить уровень шума.
Резьбой можно декорировать не только дом, но и хозяйственные постройки на участке
К сожалению, конструкция имеет и свои недостатки:
- дерево без должной обработки подвержено влиянию атмосферных осадков и солнца,
- наличники требуют систематического профилактического ухода: зачистки, обработки, покрытия лаком или краской,
- сложность комбинирования с ПВХ-окнами.
Весенние цветочные мотивы и орнаменты в экстерьере дома
Если вы планируете установить современные ПВХ-окна и декорировать их резными деревянными наличниками, выбирайте профиль, ламинированный под дерево. В этом случае вы получите оптимальный вариант аутентичного декора и современной конструкции.
Классификация и выбор древесины
Виды орнаментной резьбы
Перед тем как выбрать трафареты для наличников на окна, определите, какие из элементов обязательно должны присутствовать в декоре и как будет закрепляться конструкция.
- Телескопические наличники чаще используются в отделке дверных проемов.
Специальный Г-образный выступ такого наличника заходит в паз коробки.
- Накладные монтируются к оконной раме при помощи специального клея или гвоздей.
Если вы новичок, выбирайте заготовки из сосны и березы
Если вы планируете браться за дело своими руками, рекомендую выбирать в качестве заготовки бук, дуб, березу, липу, ольху, сосну, орех или фруктовые деревья.
Наличники из бука, дуба и ясеня очень надежные, однако такой материал слишком твердый и потребует немалых сил при вырезании узора.
Ольха, осина и липа более мягкие, однако при неправильной обработке и подготовке древесина быстро впитывает влагу и приходит в негодность.
Оптимальное решение – использование березы и сосны. Они достаточно твердые для наружной эксплуатации, но позволяют выполнять тонкие и аккуратные срезы.
Яблоню и черешню я советую использовать для изготовления мелких украшений, которые будут накладываться на основной рисунок.
Подбирая трафарет узоров на наличники окон, помните, что все они должны иметь одинаковую резьбу. Максимально простыми являются узоры с крупными элементами и круглыми отверстиями.
Мелкие детали не только сложны в вырезании, но и первыми приходят в негодность, поэтому требуют систематической замены.
Самоделкины
Если вы решили, что резные наличники – это именно то, чего не хватало вашему дому, самое время приняться за работу.
- ножи,
- ножовка,
- различные стамески (клюкарзы, плоские, уголки, полукруглые, изогнутые, цезарики),
- электролобзик,
- шлифовальная бумага,
- фрезеровальный аппарат,
- дрель.
Жизнь в дырочку: актуальны ли трафареты на окна
Трафареты на окна: шаблоны для узоров наличников, летние, весенние и другие варианты, видео и фото
Шаблоны резных наличников на окна
Традиция украшать окна резными наличниками пришло со старых времён. Считалось, что отделка окна причудливыми узорами не только защищает помещение от сквозняков и холода, но и служит своеобразным защитным оберегом от нечисти или сглаза.
Подборка шаблонов для резных оконных наличников Вернуться к оглавлению
Какой узор выбрать на наличник
Самодельные резные наличники представляют собой вид декоративной накладки, которая обрамляет окна или двери с внешней стороны. При этом обеспечивается закрытие щели над коробкой, и внешний вид окна и фасада становится законченным и привлекательным. Ажурные узоры, которыми наши предки украшали не только наличники, но и другие предметы быта имели магический смысл.
Считалось, что через окна может проникнуть нечистая сила и наличники, украшенные особыми символами, защищают дом и семью от напастей и привлекают удачу.
Древние резные орнаменты и рисунки мастеров прошлого дошли и до наших времён и продолжают использоваться в резных изделиях, как красивый декоративный приём для придания колорита дому и интерьеру. Вот некоторые значения символов и узоров на наличниках:
- Богиня Берегиня. Символ, дарующий жизнь, женское начало.
Пример резного оконного наличника со змеями
![](/800/600/http/papik.pro/uploads/posts/2022-01/thumbs/1641545531_8-papik-pro-p-prostoi-risunok-nalichnika-8.jpg)
Изготовить резные наличники на окна своими руками сможет даже новичок с навыками столярного дела. Главное, для первых работ выбирать несложные узоры. При изготовлении резных наличников можно применить опыт предыдущих поколений и придумать композицию для оформления окна, используя готовые трафареты и шаблоны для резьбы по дереву.
Как сделать трафарет для наличника
Трафарет – это приспособление для нанесения одинаковых узоров и символов на нужную поверхность. Прежде чем начинать работу по изготовлению наличников, понадобится достать трафареты и шаблоны. Найти эскиз для резного наличника не составит труда – их можно бесплатно и в большом многообразии скачать в интернете, приобрести в специализированных магазинах или найти в журналах.
В готовом виде трафареты и шаблоны могут быть изготовлены на бумаге, картоне или древесном волокне. Их нужно только приложить к поверхности будущего наличника и обвести. Сделать трафарет самостоятельно можно несколькими способами:
- С помощью графического редактора. Вначале выбирается нужный эскиз рисунка для резьбы или несколько понравившихся изображений и обрабатывается любой программой фотошопа. Например, в любом компьютере установлено приложение Paint, с помощью которого можно редактировать изображения. шаблон наличника в редакторе
Здесь можно создать индивидуальный эскиз для резных наличников. Сложность рисунка будет зависеть от уровня мастерства резьбы по дереву.
![](/800/600/http/papik.pro/uploads/posts/2022-01/1641545539_23-papik-pro-p-prostoi-risunok-nalichnika-23.jpg)
Масштабирование наличника по клеткам
Трафареты и шаблоны – главные помощники в создании резных наличников. В чертеже нужно учесть, какой рисунок будет выбран для различных составляющих наличника.
Резные наличники включают в себя следующие основные детали:
- верхняя планка наличника,
- вертикальные рейки наличника или рама,
- нижняя планка или профилированный подоконный поясок.
Это только основные элементы, резные наличники могут включать ещё множество декоративных деталей: диадема, плечики, вазончики и прочее.
Перенесение контура рисунка на заготовку
После того как эскиз создан, нужно изготовить непосредственно трафарет, на который переносятся все элементы рисунка для резных наличников. Перенести контур на заготовку можно следующими способами:
Вырезание наличника по шаблону
- Самый распространённый способ, когда рисунок вырезается из плотной бумаги или картона. Полученные шаблоны прикладываются к доске и обводятся по контуру ручкой, фломастером или карандашом.
- Трафарет можно не вырезать, а перенести на будущие наличники через копировальную бумагу.
- Можно продавить контур эскиза через бумагу на дерево ручкой (остаётся малозаметный след). Сделать контур более чётким можно и без копирки, нанеся с обратной стороны листа слой графита мягким простым карандашом.
Располагать трафареты на заготовке нужно вдоль волокон дерева: в будущем резьба такого наличника не растрескается. Для удобства места, где будут выполнены пропилы, можно сделать цветными.
Советы по выбору трафарета
Шаблоны и трафареты для резных наличников представлены в большом количестве – это и простые повторяющиеся орнаменты, изображение животных, растений и даже целые картины.
При выборе рисунка на наличники следует помнить:
- Новичкам следует выбирать самые лёгкие узоры с крупными элементами, которые легко будет выпилить. Картины и фантазийные орнаменты не для тех, кто впервые взялся за резак.
- Чтобы резные наличники получились аккуратными и красивыми, нужно старательно переносить рисунок с шаблона и использовать только рисунки, предназначенные для техники прорезной резьбы.
Как без эскиза не начнёт создавать картину настоящий художник, так и без шаблона не работает мастер по резьбе. Выбор и изготовление трафарета – это первый шаг вначале довольно сложного и кропотливого пути по созданию резных изделий из дерева.
Шаблоны резных наличников на окна
Различные шаблоны резных деревянных наличников на окна. Какой лучше выбрать узор и трафарет для работы.
Прорезная резьба (ажурная) и трафареты
Фотогалерея: Прорезная резьба (ажурная) и трафареты
Из резного дерева и фанеры можно сделать столько предметов декора и полезных мелочей, что глупо ограничивать сферу применения работ. По сути, это может быть абсолютно все, на что хватит фантазии: шкатулки, обложки для декоративных и коллекционных книг, абажуры, панно, ставни, элементы мебели, наличники, карнизы… Но самое привлекательное в создании эксклюзивных работ то, что выполнить их сможет каждый желающий, если приложит определенное количество усилий.
Прорезная резьба по дереву: фотографии, рисунки и эскизы
Главный залог успеха в создании интересных вещиц с прорезной резьбой – это выбор рисунка. Именно он передает общую концепцию и задает эстетический тон всему изделию.
Проще всего начинающим будет выполнить узоры геометрической формы, как на фото.
Резные рисунки флористической и анималистической тематики – классика орнаментов для любой сферы применения.
Надписи – современный вариант применения резьбы по дереву и фанере. При этом чертежи и эскизы вы вряд ли сумеете найти в сети – их придется составлять сугубо индивидуально под личные требования к размерам, шрифтам, словам.
Трафареты по прорезной резьбе
Однако в отличие от прорезных надписей на фанере рисунки с растительной, животной и фантазийной тематикой можно найти в сети. Так что смело выбирайте понравившиеся трафареты в альбом, и идей для творчества хватит надолго!
Самые простые эскизы подойдут как для тренировки в самом начале пути изготовления изделий, так и смогут стать отдельными элементами сложной конструкции. Например, так оформляют резные дома.
Более сложные шаблоны потребуют определенных навыков и терпения, но результат стоит того. Такие картинки могут служить самостоятельным изделием, даже подарком.
Целые композиции с идеей и смыслом обычно служат либо отдельным произведением, либо составляют основу работы.
Инструменты для прорезной резьбы: лобзик или фрезер
Однако выбор рисунка – это только треть успеха. Еще один важный аспект, который обязательно надо рассмотреть прежде, чем приступить к самой работе. А именно – выбор инструмента, которым будет производиться резьба по дереву или фанере.
От оборудования зависит:
- насколько тонкой получится резьба,
- сложность картинок,
- скорость вырезания,
- аккуратность работы.
Поэтому важно оценить все плюсы, минусы, возможности и ограничения каждого из традиционных инструментов для выпиливания:
Лобзик – приспособление для фигурного вырезания деталей. Ручным инструментом работать довольно трудоемко, но позволяет очень точно выполнить выпиливание по чертежу. Электроинструмент позволяет быстро производить фигурные изделия из фанеры, но требует осторожности.
Фрезер – это инструмент, благодаря которому плоскорельефная прорезная резьба приобретает более тонкий и завершенный вид. Именно с его помощью получается скруглить края, удалить сколы, сделать подзоры, осуществить самое сложное вырезание.
Теоретически фрезером можно выполнить те же работы, что и лобзиком, и даже больше, но по факту такое обращение с инструментом чревато его быстрым выходом из строя, частой заменой фризы.
Материалы для прорезной резьбы
В большинстве случаев для такого вида работ выбирают фанеру – она равномерно тонкая, обладает приятным окрасом и структурой, ее не ведет при дальнейшем использовании или хранении в отличие от массива дерева. Именно выбор материала становится третьим китом удачной работы.
Современный рынок изобилует разными видами материалов, поэтому несложно и запутаться. Для такой работы следует выбирать:
- фанера ФК – безвредная для человека и среды, прочная, удобная в резке, практичная,
- фанера ФБ – также безопасная для человека, но устойчивая к агрессивной среде, поскольку проходит специальную обработку и получает защитное покрытие, из-за чего может стоить на порядок больше.
Обратите внимание! Ни в коем случае не выбирайте для внутренних работ фанеру класса ФСФ – она обрабатывается канцерогенными консервантами и допустима к использованию только на свежем воздухе – ими отлично облицовывается баня или дом снаружи.
Фото резных домов из дерева
Для России особое значение имеет прорезная резьба в качестве отделки фасадов зданий. Издавна орнаменты, вырезанные на бересте и других схожих материалах, украшают избы, бани, церкви, что красочно демонстрируют фотографии.
Прорезная резьба (ажурная) и трафареты
Прорезная резьба по дереву и фанере – отличный декор для деревянных домов в русском стиле. Фото деревянных домов, украшенных прорезной резьбой. Видео о прорезной резьбе по дереву.
Трафареты и орнаменты наличников на окна
Резные наличники, обрамляющие оконные проемы, органично вписываются в архитектурные стили деревянных коттеджей. Они подчеркивают самобытность срубов, каркасных построек, брусовых домов. Оригинальность элементам фасадного декора придают легкие узоры, витиеватые орнаменты, интересные рисунки. Они наносятся на поверхность древесины с помощью удобных трафаретов.
Функции оконных наличников
Поддерживая традиции деревянного зодчества, резные детали обогащают благородный вид усадьбы, добавляют выразительность простым строениям. Они сохраняют домашнее тепло и уют, радуют при взгляде снаружи. Подобранные в соответствии с предпочтениями обитателей жилья трафареты наличников на окна помогают создать гармоничный облик нового дома, оживить фасад старого здания.
При использовании на окнах ставен декоративные наличники могут выполнять функции рамы. Играя определяющую роль в дизайнерском оформлении оконных проемов, они решают ряд важных задач:
- сокращение потерь тепла за счет устранения «мостиков холода» по периметру оконной рамы,
- снижение уровня шума в помещениях,
- уменьшение количества влаги и частиц пыли, проникающих с улицы,
- придание фасадам уникальности, стилевой направленности,
- создание на участке под застройку единого архитектурного ансамбля из объектов жилого и хозяйственного назначения.
Вне зависимости от формы, размеров, внешнего вида, деревянные наличники должны быть достаточно прочными, отвечать эксплуатационным требованиям. Изготовление по трафаретам с просчитанными геометрическими параметрами позволяет им надежно крепиться к стенам. Оно обеспечивает противостояние ветровым нагрузкам, температурным колебаниям. Для увеличения срока службы применяются эффективные защитные покрытия.
Традиционные и оригинальные орнаменты
К выбору элементов оформления оконных проемов следует подходить с пониманием стилей и дизайнерских приемов. С их помощью можно придать окну элегантную или строгую форму, сделать его очертание более выразительным, добиться восхитительного визуального эффекта. Выбирая в качестве шаблонов под наличники на окна трафареты в натуральную величину, покупатель получает наиболее выигрышный вариант декора. Удобные габариты позволяют приступить непосредственно к изготовлению изделий.
Отношение к дереву, как к материалу искусства, традиционно для культуры русского зодчества. При повторяемости отдельных конструктивных и декоративных деталей она предусматривает создание неповторимого архитектурного образа. Резные наличники издавна считаются не только средствами украшения, но и своеобразными оберегами для дома. На основе изучения сохранившихся старинных построек воссозданы уникальные изображения символов, животных, птиц, растений.
Образцы трафаретов для наличников разработаны в разных стилях и на любой вкус. Они помогают выразить определенные традиции, личные предпочтения. Использование готовых орнаментов позволяет оформлять здания в соответствии с этническими и классическими направлениями в искусстве. Четкие геометрические узоры больше соответствуют современным тенденциям в архитектуре.
Орнаменты для прорезных и накладных наличников могут содержать цельный рисунок или повторяющиеся элементы общего мотива. Для создания завершенного контура при разметке деталей нужно учитывать размеры оконного проема, схему и последовательность расположения узоров. Качественные трафареты дают возможность точно наносить на заготовку линии реза, определять границы дальнейшей обработки материала.
Фасад – это внешняя сторона любого здания, его «лицо». Оценивая внешний облик здания, мы в первую очередь обращаем внимание на его фасад, поэтому фасадным работам в наше время уделяется самое пристальное внимание. В число наиболее востребованных фасадных работ сегодня входит остекление фасадов. Оно делает облик здания эффектным, современным и привлекательным, позволяя воплотить в жизнь самые…
Еще совсем недавно были очень популярны сверкающие фасады, состоящие целиком из стекла. Сегодня архитекторы предпочитают сочетать стекло с дорогими облицовочными материалами – сталью, керамикой, терракотой – для создания долговечных и стильных фасадов. В этом случае используется технология возведения навесных блочных наружных стен. Такой способ позволяет собирать застекленные элементы и большие панели прямо на заводе, и…
Штукатурные системы с утеплением представляют собой слой утеплителя, закрепленный на фасаде и оштукатуренный с применением специальных технологий. Утепление занимает в этом процессе одну из наиболее важных ролей – именно от утеплителя зависят многие характеристики готового фасада – теплопроводность, влагостойкость, а также место нахождения точки росы и зоны отрицательных температур. Чтобы подготовить стену к монтажу утеплителя,…
Основанием под штукатурную систему может служить все что угодно – железобетонные плиты, полнотелый или пустотелый кирпич, многощелевые бетонные блоки, даже деревянные брусья, но только в том случае, если дом уже дал окончательную усадку. Штукатурную систему под стены из «теплых» ячеистых блоков следует проектировать особенно внимательно. Как правило, им не нужен большой слой утеплителя, но высокая…
Штукатурить фасады можно двумя способами – с утеплением и без утепления. «Теплые» фасады – это одновременно и необходимое по СНиП утепление дома, и красивая отделка. Штукатурные системы намного эффективнее в плане экономии тепла, чем любые другие способы отделки фасадов, так как в них нет жестких связей (крепежных элементов и т. д.), которые теоретически могли бы…
Трафареты и орнаменты наличников на окна
Резные наличники, обрамляющие оконные проемы, органично вписываются в архитектурные стили деревянных коттеджей. Они подчеркивают самобытность срубов, …
Источник http://luchiefasady. ru/d0-b4-d0-b5-d1-80-d0-b5-d0-b2-d1-8f-d0-bd-d0-bd-d1-8b-d0-b5-d0-bd-d0-b0-d0-bb-d0-b8-d1-87-d0-bd-d0-b8-d0-ba-d0-b8-d0-bd-d0-b0-d0-be-d0-ba-d0-bd-d0-b0-d1-80-d0-b5-d0-b7-d0-bd-d1-8b-d0-b5-d1-88.html
Узоры для наличников – 98 фото
Резьба по дереву узоры для наличников
Лекало для резьбы по дереву
Прорезная резьба по дереву эскизы
Трафареты для прорезной резьбы наличники для окон
Пропильная резьба по дереву лобзиком наличники
Трафареты для прорезной резьбы наличники для окон
Домовая прорезная резьба по дереву шаблоны
Резные наличники на окна трафареты и узоры для резьбы
Узоры для прорезной резьбы по дереву
Сквозные узоры по дереву
Прорезная резьба по дереву трафареты
Трафареты для прорезной резьбы наличники для окон
Домовая прорезная резьба по дереву шаблоны
Резьба по дереву растительный орнамент
Прорезная резьба альбом орнаментов
Трафареты наличников
Трафареты для прорезной резьбы наличники для окон
Прорезная резьба по дереву эскизы для начинающих
Орнаменты для оконных наличников
Прорезная резьба альбом орнаментов для наличников
Резные наличники из дерева на окна трафареты
Пропильная домовая резьба чертежи
Узоры для прорезной резьбы по дереву
Узоры для прорезной резьбы по дереву
Узоры для прорезной резьбы по дереву
Прорезная резьба по дереву орнаменты
Трафареты для прорезной резьбы лобзиком по дереву
Прорезная домовая резьба альбом орнаментов
Трафареты для прорезной резьбы по дереву для начинающих
Домовая прорезная резьба по дереву шаблоны
Чертежи орнаментов для резьбы по дереву
Трафареты наличников
Резные наличники на окна трафареты и узоры для резьбы
Прорезная домовая резьба трафареты
Эскиз наличника
Прорезная резьба по дереву трафареты шаблоны для наличников
Наличники резные деревянные вектор
Орнамент Домовой резьбы
Трафареты наличников для выпиливания
Орнаменты для наличников
Прорезная резьба по дереву эскизы наличники
Трафареты наличников
Трафареты для прорезной резьбы по дереву для начинающих
Узор для выпиливания электролобзиком
Узор наличник вектор
Прорезная резьба по дереву трафареты шаблоны для наличников
Резные наличники трафареты
Орнаменты для оконных наличников
Домовая прорезная резьба по дереву шаблоны
Прорезная резьба трафареты для наличников
Прорезная резьба по дереву трафареты
Узоры для наличников
Трафареты для прорезной резьбы наличники для окон
Прорезная резьба по дереву чертежи
Прорезная резьба по дереву орнаменты
Наличники раскраска
Эскизы оконных наличников
Трафареты для прорезной резьбы наличники для окон
Прорезная резьба по дереву эскизы для начинающих
Резные наличники на окна трафареты
Трафареты для прорезной резьбы по древесины
Узоры для оконных наличников
Чертежи для выпиливания лобзиком для наличников
Резные наличники на окна трафареты в натуральную
Наличники для рисования
Трафареты для прорезной резьбы по древесины
Прорезная пропильная резьба по дереву
Прорезная домовая резьба наличники
Трафареты для прорезной резьбы наличники для окон
Наличники резные Графика
Трафареты для прорезной резьбы по дереву для начинающих
Наличники раскраска
Трафареты для прорезной резьбы по древесины
Трафареты наличников
Резные наличники
Резные наличники
Прорезная резьба альбом орнаментов
Трафареты для прорезной резьбы лобзиком по дереву
Прорезная резьба по дереву орнаменты
Резные наличники на окна трафареты и узоры для резьбы
Трафарет для оконных наличников
Прорезная резьба трафареты для наличников
Наличники резные чертежи
Прорезная резьба альбом орнаментов для наличников
Пропильная домовая резьба
Домовая резьба по дереву узоры
Домовая резьба трафареты
Геометрические узоры резьбы наличники на окна
Наличники на окна
Резные наличники на окна
Трафареты для прорезной резьбы наличники для окон
Татарские узоры трафарет
Вырезание по дереву лобзиком
Прорезная резьба Византийский орнамент
Узоры для выпиливания лобзиком из фанеры чертежи
Пропильная резьба по дереву лобзиком наличники
Наличники рисунок
Architrave – Illustrationen und Vektorgrafiken
192Grafiken
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
DurchStebstE
Durchstöbern Si.
Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.
vektor verfolgte schwarz-weiß handgezeichnete landschaft mit der alten kirche im naryschkin-barockstil in der stadt uglitsch, russland – architrave stock-grafiken, -clipart, -cartoons und -symbole– Печать
vorhalle der kirche st. sebaldus, nürnberg – architrave stock-grafiken, -clipart, -cartoons und -symboleVorhalle der Kirche St. Sebaldus, Nürnberg
antiker steinsäulensockel, цветочные и анималистические декорации в самой старой ортодоксальной церкви в россии. aquarell gemalte skizze – архитрав, графика, клипарт, мультфильмы и символыAntiker Steinsäulensockel, цветочные и животные…
aquarell gemalte architektonische bleistiftskizze. alter klosterhof in russland, mit toren, architraven mit lanzettbögen über den fenstern – architrave stock-grafiken, -clipart, -cartoons und -symbole Aquarell gemalte architektonische Bleistiftskizze.
Wiener Bauten aus dem 19. Jahrhundert, Holzstiche, erschienen…
Представитель Bauten Wiens aus dem 19. Jahrhundert. Holzstiche, veröffentlicht 1897.
bleistift, tusche und stift landschaftszeichnung auf einem aquarellpapier. Украинский барочный соборфрагмент и кирхенруинен в черниговском регионе – архитрав фондовой графики, -клипарт, -мультфильмы и -символBleistift, Tusche und Stift Landschaftszeichnung auf einem… клостерс в чернигове. вектор-автотрассировка – архитрав стоковой графики, -клипарт, -мультфильмы и -символ
Handgezeichnete Tusche und Feder skizzieren die Landschaft des…
– печать – архивная графика, – клипарт, – мультфильмы и – символыTempel von Athen
vintage braune und federskizze des antiken holzhauses in der stadt pskov, russland – architrave stock-grafiken, -clipart, -cartoons und -symbole , kirche mit holzschindeln auf den zwiebeltürmen, alte häuser Ruinen.![](/800/600/http/papik.pro/uploads/posts/2022-01/1641545544_33-papik-pro-p-prostoi-risunok-nalichnika-33.jpg)
Russisches Kloster Hinterhof, Kirche mit Holzschindeln auf den…
architektonische landschaft, rostower kreml-hinterhof, steinveranda mit walmzeltdach, tonnensäulenarkade. goldfarbene vektor-zeichnung mit bleistift – architrave stock-grafiken, -clipart, -cartoons und -symboleArchitektonische Landschaft, Rostower Kreml-Hinterhof,…
handgezeichnet mit filzstift innenskizze zeichnung der alten православная церковь в чернигове. vektorgezeichnete schwarz-weiß-illustration – architrave Stock-grafiken, -clipart, -cartoons und -symboleHandgeiceichnet Mit Filzstift Innenskizze Zeichnung der Alten …
Georgische Tür -Подробности -Architrave Stock -grafiken, -clipart, -cartoons und -symboleGeorgische Tür -детали
Eine auswahle georlesche hustrhatershiteleshersherelishersherelishersherelishersherelishersherelishersherelishersherelisherlesherelishersherelishershereLelishersherelishersherelishershereLelhershershelishersherelishle , kirche mit holzschindeln auf den zwiebeltürmen, alten häusern Ruinen. schwarz-weiße tusche- und federzeichnung – architrave stock-grafiken, -clipart, -cartoons und -symbole
Architektonische Landschaft mit dem Hinterhof des russischen…
handgezeichnet mit filzstift innenskizze zeichnung der alten orthodoxen kirche in tschernihiw. vektorgezeichnete schwarz-weiß-illustration – architrave stock-grafiken, -clipart, -cartoons und -symboleArchitektonische Landschaft mit dem Rostower Kreml, Steinveranda…
alte tempel – architrave stock-grafiken, -clipart, -cartoons und -symboleAlte Tempel
Vector Alter Tempel
vektor kartierte handgezeichnete architektonische skizze der alten orthodoxen kirche offene galerie mit gewölben, bögentravetemulentierz, фасетные, архитектурные -grafiken, -clipart, -cartoons und -symbole Vektor kartierte handgezeichnete architektonische Skizze der. ..
Vintage-Landschaft auf gealtertem Papier mit Brauner Tinte und…
media-studio mit lederfutter – architrave stock-grafiken, -clipart, -cartoons und -symboleMedia-studio mit Lederfutter
handgezeichnete tusche und stift stadtlandschaft. вектор kartierte goldfarbene skizze der alten katholischen kathedrale in einer gotischen architektur – architrave stock-grafiken, -clipart, -cartoons und -symboleHandgezeichnete Tusche und Stift Stadtlandschaft. Vektor…
goldfarbener vektor gezeichnete handgezeichnete tusche und feder innenskizze zeichnung der alten orthodoxen kirche in tschernihiw – architrave stock-grafiken, -clipart, -cartoons und -symbole![](/800/600/http/i.pinimg.com/originals/49/e3/96/49e396d2147efa595a1ee66f7048178f.jpg)
Dorische Tempel
vintage goldfarbene landschaft, vektor verfolgt alte wohnhaus aus holz mit geschnitztem dekor in der alten straße in der alten straße in pskov – architrave stock-grafiken, -clipart, – мультфильмы и символыVintage goldfarbene Landschaft, vektor verfolgt alte Wohnhaus…
handgezeichnete tusche und stift stadtlandschaft. schwarz-weiße skizze der alten katholischen kathedrale in einem flammenden gotischen baustil – architrave stock-grafiken, -clipart, -cartoons und -symboleHandgezeichnete Tusche und Stift Stadtlandschaft. Schwarz-weiße…
blick auf die kirchenkuppeln des klosters zwischen den bäumen in kiew. handgezeichnete vintage-bleistift-landschafts-graustufenskizze auf altem papier – architrave stock-grafiken, -clipart, -cartoons und -symboleBlick auf die Kirchenkuppeln des Klosters zwischen den Bäumen in…
viktorianische design-element rose – architrave stock-grafiken , -клипарт, -мультфильмы и -символВикторианский элемент дизайна роза
blick auf die kirchenkuppeln des klosters zwischen den bäumen in kiew.![](/800/600/http/papik.pro/uploads/posts/2022-01/1641545538_21-papik-pro-p-prostoi-risunok-nalichnika-21.jpg)
Blick auf die Kirchenkuppeln des Klosters zwischen den Bäumen in…
handgezeichnete tusche- und federskizze und glockentury в Чернигове, старый земельный участок. вектор kartierte goldfarbene doodle-иллюстрация – архитрав сток-графика, -клипарт, -мультфильмы и -символHandgezeichnete Tusche- und Federskizze von Glockenturm und…
aquarell gemalte landschaftsskizze. gartenfassade де антикен palastes им дорф в дер области tschernihiw bei sonnenuntergang – архитрав фондовой графики, -клипарт, -мультфильмы и -символAquarell gemalte Landschaftsskizze. Gartenfassade des antiken…
schwarz-weiße tusche und feder handgezeichnete landchaft mit der alten kirche im stil des naryshkin-barock in der stadt uglitsch, russland – architrave stock-grafiken, -clipart, -cartoons und -symbole Schwarz-weiße Tusche und Feder handgezeichnete Landschaft mit. ..
Architektur, verzierter Giebel und Tür, Wintoun House
refektorium klosters in der stadt kiew – architrave stock-grafiken, -clipart, -cartoons und -symboleRefektoriumskirche des Klosters in der Stadt Kiew
handgezeichnet mit tusche und feder skizzieren sie die die landschaft. kirche im ukrainischen barockstil über dem eingangstor zum kiewer petschersk-kloster – architrave stock-grafiken, -clipart, -cartoons und -symboleHandgezeichnet mit Tusche und Feder skizzieren Sie die Landschaft.
reektoriumskirche des klosters in der stadt kiew. handgezeichnete vintage-bleistiftskizzenlandschaft auf sepiafarbenem altem verblasstem papier – architrave stock-grafiken, -clipart, -cartoons und -symboleRefektoriumskirche des Klosters in der Stadt Kiew….
romanische architektur, rosenfenster, bögen, formen – stock-grafiken, bögen, formen – stock-grafiken, -clipart, -cartoons und -symboleRomanische Architektur, Rosenfenster, Bögen, Formen
вектор verfolgt handgezeichnete landschaftstusche und federskizze eines alten gebäudes des collegium in tschernihiw, ukraine – architrave stock-grafiken, -clipart, -cartoons und -symboleVector verfolgt Handgezeichnete Landschaftstusche und federskizze eines alten Gebäudes des Collegium in tschernihiw, ukraine – architrave stock-grafiken, -clipart, -cartoons und -symbole
Vector verfolgt Handgezeichnete Landschaftstusche und. ..
Vintage Aquarellmalerei. Antikes Interieur der St. Cyril’s…
handgezeichnete tusche und feder skizzieren landschaft, hof des klosters in tschernihiw, apsis der kirche, glockenturm, alter baum und wohnhaus. Автоматическое векторное изображение – графические изображения, клипарты, мультфильмы и символыHandgezeichnete Tusche und Feder skizzieren Landschaft, Hof des…
Antike terrakotta, farblitho, veröffentlicht im jahre 1897 – architrave stock-grafiken, -clipart, -cartoons und -symboleAntike Terrakota, Farblitho, veröffentlicht im Jahre 0309 0399 und Feder Skizze Landschaft, altes wohnhaus des klosters mit alter eiche in tschernihiw. goldfarbene vektorillustration – architrave stock-grafiken, -clipart, -cartoons und -symbole
Handgezeichnete Tusche und Feder Skizze Landschaft, altes…
handgezeichnete skizze eines alten hölzernen wohnhauses in der region tschernihiw, alte straßenlandschaft.![](/800/600/http/i.pinimg.com/736x/97/00/ba/9700bacb26129cc4d7874bc3803cf07d.jpg)
Handgezeichnete Skizze eines alten hölzernen Wohnhauses in der…
glastonbury Abbey-eingang in St. joseph’s-kapelle – архитрав стоковой графики, -клипарта, -мультфильмов и -символовГластонберийское аббатство-Эинганг в Сент-Джозеф-Капелле
Vintage-Stich von Glastonbury Abbey, einem Kloster в Гластонбери, Сомерсет, Англия. Die Ruinen sind heute ein denkmalgeschütztes Gebäude und ein, внесенный в список древних памятников. Die Abtei wurde im 7. Jahrhundert gegründet und im 10. Jahrhundert erweitert, bevor ein Großbrand im Jahr 1184 die Gebäude zerstörte. Es wurde wieder aufgebaut und war im 14. Jahrhundert eines der reichsten und mächtigsten Klöster в Англии. Die Abtei wurde während der Auflösung der Klöster unter König Heinrich VIII. фон Англии unterdrückt.
vintage-landschaft gezeichnet von tinte und Feder, altes wohnhaus des klosters mit alter eiche in tschernihiw – architrave stock-grafiken, -clipart, -cartoons und -symbole Vintage-Landschaft gezeichnet von Tinte und Feder, altes. ..
DruckHandgezeichnete Tusche und Feder Innenskizze Zeichnung der…
керамический декоративный элемент антикварных архивов Ziegelwandarchivs im alten russischen und byzantinischen baustil. vektorgezeichnete braune tinten- und stiftskizze – architrave stock-grafiken, -clipart, -cartoons und -symboleKeramik Dekor Elemente des antiken Ziegelwandarchifivs im alten…
tusche und feder handgezeichnete architekturskizze eines alten historischen dreifaltigkeitskathedrale-kirchengebäudes in der ukraine in der stadt tschernihiw auf schwarzemhintergrund – архитрав стоковой графики, -клипарт, -мультфильмы и -символTusche und Feder Handgezeichnete Architekturskizze eines alten…
englische kathedrale architektur-fenster und bögen – architrave stock-grafiken, -clipart, -cartoons und -symbole .![](/800/600/http/i.pinimg.com/originals/e2/42/9a/e2429a63f4c45420d5bb577acafdf7ef.png)
Tinte und Feder Handgezeichnete braune Aquarell-Architekturskizze
Элементы декора антикварных и фасадных архитектурных элементов в других русских и византийских архитектурных стилях. braun gefärbt eisbildte doodle tinte und stift skizze zeichnung – architrave stock-grafiken, -clipart, -cartoons und -symboleDekor Elemente des Antiken Türrahmens und Fenster architrave im…
dekor elemente der antiken türrahmen und architrave im alten russischen architekt . schwarz und weiß doodle tinte und stift skizze zeichnung – архитрав стоковой графики, -клипарт, -мультфильмы и -символЭлементы декора антиквариата Türrahmen und architrave im alten…
Акрополь, Грихенланд – архитрав стоковой графики, -клипарт, -мультфильмы и -символАкрополь, Грихенланд
Ручная иллюстрация древнегреческого Парфенона в Афинах. Умирает, редактируя EPS 10-Vektorillustration mit CMYK-Farbraum.
старинный греческий храм
типичный греческий храм с архитектурными деталями.
handgezeichnete skizze eines alten barocken architektur-stil gebäude st. элайджа кирхе в дер украине в дер город чернигов, alte straßenlandschaft. tinte und stift doodle, schwarz und weiß doodle illustration – architrave stock-grafiken, -clipart, -cartoons und -symboleHandgezeichnete Skizze eines alten barocken Architektur-Stil Gebäu
isometric griechischer tempel (ionisch architektur – architrave stock-grafiken, -clipart, -мультфильмы и -символизометрический греческий храм (Ionisch Architektur
alte gateway – stock-grafiken, -clipart, -cartoons und -symboleAlte gateway
das alte athen – architrave stock-grafiken, -clipart, -cartoons und -symboleDas alte Athen
von 4Как рисовать 5 типов архитектурных диаграмм
Время чтения: около 7 минут
Автор: Lucid Content Team
Архитектурная диаграмма — это визуальное представление, отображающее физическую реализацию компонентов программной системы. Он показывает общую структуру программной системы и ассоциации, ограничения и границы между каждым элементом.
Программные среды сложны и не статичны. Новые функции часто добавляются для удовлетворения растущих потребностей и потребностей клиентов. Ваша команда, даже те члены команды, которые не погружаются в код каждый день, должны понимать архитектуру программного обеспечения вашей организации, чтобы ее можно было беспрепятственно масштабировать.
Здесь на помощь приходят диаграммы архитектуры программного обеспечения. Они дают всей команде разработчиков визуальный обзор, облегчая передачу идей и ключевых концепций в терминах, понятных каждому.
Давайте обсудим различные типы архитектурных диаграмм и назначение каждого из них. Вы даже узнаете, как рисовать собственные диаграммы архитектуры программного обеспечения, чтобы поощрять участие команды и совместную работу.
Преимущества использования диаграмм архитектуры программного обеспечения
В дополнение к общему факту, что визуальные изображения помогают людям дольше сохранять и вспоминать информацию, диаграммы архитектуры программных систем предлагают следующие преимущества:
- Улучшение понимания: На диаграммах представлен обзор системы, поэтому все понимают, как различные компоненты работают вместе, при определении того, какое влияние обновления и новые функции окажут на систему.
- Улучшите коммуникацию: Диаграммы архитектуры программного обеспечения визуализируют план игры для всех, согласовывая цели проекта между всеми командами, отделами и заинтересованными сторонами. Они также информируют заинтересованные стороны об общем ходе проекта.
- Поощряйте сотрудничество и определяйте области для улучшения: Визуализация структуры системы приложения облегчает членам вашей команды обсуждение дизайна, поиск хорошо работающих шаблонов, выявление слабых мест и областей, которые можно улучшить совместными усилиями.
Что должна включать в себя хорошо составленная диаграмма архитектуры программного обеспечения
Хорошо составленная диаграмма не обязательно является подробной диаграммой. Цель диаграммы архитектуры программного обеспечения — дать членам команды и заинтересованным сторонам контекст. Хорошо составленная диаграмма должна:
- Отображение системных взаимодействий: Используйте простые формы и линии для обозначения потоков процессов и способов взаимодействия различных элементов друг с другом.
Выделение этих взаимосвязей облегчает оценку того, как изменения могут повлиять на всю систему.
- Включите полезные аннотации: Добавьте полезные пояснения к важным частям вашей диаграммы, предоставляя товарищам по команде и заинтересованным сторонам важный контекст и информацию. Он должен содержать более тонкие детали, которые нелегко передать на диаграмме.
- Быть видимым и доступным: Ваши диаграммы бесполезны, если их никто не видит. Прикрепите свою диаграмму к Confluence и вики-страницам, чтобы они были доступны в вашей организации. Даже делитесь важными диаграммами на своих чат-платформах и ссылайтесь на них во время стоячих встреч.
5 различных типов архитектурных диаграмм
Вот некоторые из различных типов архитектурных диаграмм, их полезность и способы их создания.
Схема архитектуры приложения
В качестве высокоуровневой диаграммы, показывающей базовую структуру программного обеспечения, этот тип включает программные компоненты, их отношения и их свойства. Он также может передавать отношения с внешними компонентами, такими как пользователи, базы данных и службы. Этот тип диаграммы использует простые формы и линии для представления различных компонентов. Базовый дизайн упрощает описание структуры приложения для руководства и других заинтересованных сторон.
Схемы архитектуры приложений помогают оценить потенциальное влияние обновления, замены или объединения существующих приложений на систему.
Советы по созданию схемы архитектуры приложения
- Используйте простые формы и линии для представления компонентов, взаимосвязей, слоев и т. д.
- Сгруппируйте уровни приложений в логические категории, такие как бизнес-уровень, уровень данных, уровень обслуживания и т. д.
- Укажите цель архитектуры и предполагаемые результаты.
- Определите зависимости и взаимодействия приложения.
- Добавьте текстовые аннотации, чтобы включить сведения о структуре, группировках, проблемах безопасности, типах включенных приложений, организации приложений и т.
д.
Диаграмма архитектуры интеграции
Диаграммы архитектуры интеграции, похожие на диаграммы архитектуры приложений, сосредоточены на том, как различные компоненты взаимодействуют друг с другом. Важно отметить, что упор на протоколы, используемые для интеграции между компонентами, дает вам понимание и ясность при определении того, соответствуют ли интеграции стратегии роста вашей организации.
Этот тип диаграммы может помочь вам спланировать, как внешние партнерские системы, такие как агенты по бронированию, выполнение заказов, продажа билетов, электронная коммерция и т. д., будут интегрироваться с вашим программным обеспечением.
Советы по построению схемы архитектуры интеграции
- Покажите, как текущие службы организованы и представлены как снаружи, так и внутри.
- Укажите, как третьи лица будут интегрироваться в систему.
- Укажите, как система будет защищена и будет управляться.
Диаграмма архитектуры развертывания
Эти диаграммы помогают визуализировать границы сети и процессоры, узлы, программное обеспечение и другие устройства, составляющие систему. Используйте диаграммы архитектуры развертывания, чтобы упростить планирование, поскольку вы определяете, сколько компонентов находится в системе, где они размещаются в системе и как они взаимодействуют друг с другом.
Как правило, диаграммы развертывания используются для получения общего представления о физическом расположении аппаратного и программного обеспечения в системе. Идея состоит в том, чтобы помочь вам визуализировать, как система будет развернута на оборудовании. Диаграмма развертывания помогает планировать стратегические обновления приложений и служб для оптимизации ваших ресурсов, чтобы они могли обрабатывать дополнительные запросы процессов и рабочие нагрузки по мере роста вашей организации.
Советы по созданию схемы архитектуры развертывания
- Укажите границы сети и области, где внешние системы потенциально могут подключаться к вашей системе.
- Оцените размер экземпляра и укажите, где будут развернуты новые экземпляры.
- Покажите, как и где система распространяется на другие системы и сети, чтобы вы могли оптимизировать общие ресурсы и службы.
Диаграмма архитектуры DevOps
Диаграмма архитектуры DevOps аналогична блок-схеме процесса. Он визуализирует рабочие потоки развертывания приложений, иллюстрируя, как протекают процессы и что развертывается во внутренних и внешних системах.
Этот тип диаграммы можно использовать для поиска способов улучшения процесса развертывания приложений. Вам нужно будет обновлять и улучшать свою архитектуру DevOps, чтобы не отставать от постоянных улучшений инструментов развертывания и изменений в архитектуре других взаимодействующих систем.
Советы по разработке схемы архитектуры DevOps
- Определите текущий поток процессов в качестве основы для поиска путей улучшения.
- Укажите, какие типы приложений будут развернуты.
- Показать, как процессы протекают в нескольких средах.
Диаграмма архитектуры данных
Как следует из названия, диаграммы архитектуры данных демонстрируют, как и где данные передаются, обрабатываются и используются. Он включает в себя компоненты, которые определяют, как данные собираются в системе. Если вы ищете способы обновления и оптимизации ресурсов хранения данных, вам следует обратиться к диаграмме архитектуры данных. Сбор и потребление данных постоянно увеличивается, поэтому вам придется часто пересматривать и обновлять архитектуру данных.
Советы по рисованию диаграммы архитектуры данных
- Проиллюстрируйте, как в настоящее время обрабатываются данные.
- Узнайте, как и где хранятся данные.
- Показать расчетную скорость увеличения данных. Это даст вам и заинтересованным сторонам хорошее представление о том, насколько система должна масштабироваться.
- Укажите компоненты, которые потребуются для будущего роста.
Начните работать быстрее с шаблонами в Lucidchart
Хорошая новость: вам не нужно быть художником, чтобы рисовать архитектурные схемы. Ваши рисунки могут быть такими же простыми, как карандаш и бумага, или такими же высокотехнологичными, как облачное интеллектуальное приложение для построения диаграмм, такое как Lucidchart.
Независимо от того, над чем вам нужно работать, в Lucidchart есть большая библиотека шаблонов, таких как сетевые диаграммы, шаблоны облачной архитектуры AWS, диаграммы компонентов программного обеспечения и многое другое, которые помогут вам нарисовать архитектуру любого типа.
Шаблоны упрощают работу и быстро запускают проекты. Начните свой сегодня в Lucidchart.
Теперь твоя очередь! Зарегистрируйтесь в Lucidchart сегодня, чтобы создавать собственные архитектурные схемы.
Попробуйте сегодняНачните строить диаграммы с Lucidchart сегодня — попробуйте бесплатно!
Зарегистрируйтесь бесплатноПопулярно сейчас
4 фазы жизненного цикла управления проектамиНабор инструментов для удобного документированияПередача технической информации нетехническому персоналуПодпишитесь, чтобы получать последние обновления Lucidchart и советы, доставляемые на ваш почтовый ящик один раз в месяц.
Подпишитесь на нашу рассылкуО Lucidchart
Lucidchart — это интеллектуальное приложение для построения диаграмм, которое позволяет командам прояснять сложность, согласовывать свои идеи и строить будущее быстрее.
