На какую глубину завинчивать винтовые сваи: Глубина закручивания винтовых свай | На какую глубину нужно вкручивать винтовые сваи

Содержание

На какую глубину вкручивать сваи

Глубина вкручивания винтовых свай – ключевой фактор, влияющий на устойчивость свайно-винтового фундамента. Именно правильно выбранная глубина установки опоры определяет несущую способность сваи. Расчёт глубины погружения различных типов свай в грунт выполняется на основе СП 24.13330.2021 «Свайные фундаменты», утвержденных 15 января 2022 года. Глубина погружения нижнего конца сваи зависит от расчётных сопротивлений грунта, действующих на нижнюю часть опоры.

Погружению сваи в грунт препятствуют две силы:

  • сопротивление грунта в месте контакта с лопастью;
  • силы упругости, действующие на стенки металлического стержня.

Чем выше сопротивление грунта, тем выше требования к прочности опоры.

Очень важно, чтобы при ввинчивании сваи лопасть гарантированно достигла самых плотных слоёв грунта, т.к. силы упругости, обеспечивающие устойчивость элемента, в них максимальны.

Факторы, влияющие на глубину погружения свай

При проектировании свайных фундаментов рассчитывается математическая модель, позволяющая спрогнозировать поведение опор при воздействии статической нагрузки от строения.

Учитываются абсолютно все факторы: жёсткость оголовка, связывающего сваи, толщина стали, площадь лопастей винтов.

При расчётах принимаются во внимание:

  • гидрологические особенности почвы;
  • конструктивные особенности опор;
  • грунтовые условия на строительной площадке;
  • объём шлама под лопастями винта.

Математическая модель фундамента рассчитывается таким образом, чтобы допустимая погрешность округлялась только в сторону увеличения запаса надёжности конструкции.

Несущая способность лопасти винтовой сваи зависит от удельного сцепления грунта в рабочей области, глубины залегания, площади проекции лопасти на грунт, учитываемой по наружному диаметру.

Помимо этого учитываются и архитектурные особенности здания: общая площадь, этажность, прочность, плотность и твёрдость строительных материалов.

Выбор длины винтовых свай

Чем ниже располагается слой грунта, тем выше его плотность. Это объясняется, в первую очередь, силами давления более высоких слоёв почвы. Обычно плотный грунт пролегает на глубине 1,5-2,0 метра. Более точное значение определяется при пробном вкручивании сваи. Как только винтовая опора начнёт испытывать значительные усилия заглублению, значит, лопасть достигла максимально плотного грунта. Как правило, усреднённая величина пролегания твёрдых грунтов составляет 1,8 м. Именно на эту глубину рекомендуется ввинчивать сваи.

Несущая способность винтовой сваи зависит от:

  • периметра поперечного сечения опоры;
  • расчётного сопротивления грунта;
  • длины части ствола, погруженной в грунт;
  • диаметра лопасти.

Требованиями государственных стандартов оговаривается, что глубина погружения лопасти сваи должна составлять не менее 5d на глинистых грунтах и не менее 6d на песках (d-диаметр лопасти). Т.е. при диаметре лопасти 200 мм минимальная глубина погружения для таких почв должна составлять 1,0 м и 1,2 м соответственно.

Расчётная длина сваи должна быть такой, чтобы наконечник опирался на твёрдый грунт. Глубина его залегания определяется в каждом конкретном случае индивидуально: либо по данным геологических изысканий, либо пробным ввинчиванием. Иногда бывает достаточно «поверхностной диагностики»: если при ввинчивании опоры в самой низкой точке участка плотный песчаный или глинистый грунт начинается на глубине до 1,0 м, то можно устанавливать опоры длиной 2,0 м.

Особенности монтажа винтовых свай

Ввинчивание свай выполняется на глубину ниже уровня промерзания грунта. Это необходимо для исключения так называемого «поплавкового эффекта», возникающего при морозном пучении. Почва, замерзая, расширяется и стремится вытолкнуть металлический элемент на поверхность.

Во внутреннюю полость установленной сваи заливается бетонный раствор. Вопреки расхожим мнениям, он никак не влияет на несущую способность опор. После застывания бетон полностью герметизирует внутреннее пространство, исключая проникновение внутрь сваи грунтовых вод и последующую коррозию.

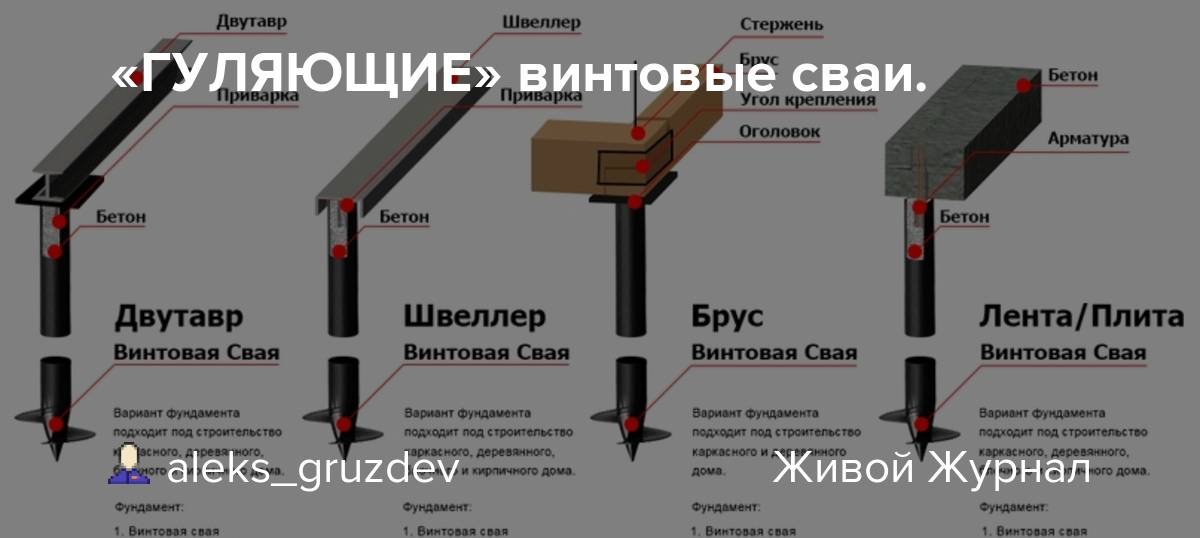

После установки свай их связывают между собой оголовком. В качестве оголовка применяется швеллер или двутавр. Он не только придаёт конструкции жёсткость, но и позволяет равномерно распределить статическую нагрузку от веса строения на каждую опору. Фиксацию частей оголовка производят с помощью сварки. Остывшие сварочные швы зачищаются и покрываются антикоррозийными составами.

При ввинчивании свай важно соблюдать предельный угол вертикального отклонения. Он не должен превышать 1-20. Свая, имеющая отклонение выше допустимого, будет испытывать повышенные нагрузки и в процессе эксплуатации может деформироваться.

Необходимая глубина вкручивания винтовых свай

22 Июнь 2017      Стройэксперт      Главная страница » Фундамент » Винтовые сваи      Просмотров:   12787

Глубина вкручивания свай

Применение свайного типа фундамента стало очень популярным. С практической точки зрения данная технология позволяет получать высокую экономическую выгоду при достаточной прочности и долговечности конструкции. Одним из вариантов свайного основания является винтовой, при котором опоры вкручиваются в грунт на заданную глубину. Процесс строительства такого основания занимает минимум времени, но требует большого внимания к множеству деталей. Один из таких моментов — на какую глубину вкручивать винтовые сваи?

  • Для каких грунтов пригоден фундамент на винтовых сваях
  • Винтовые сваи и необходимая глубина их погружения
  • Завинчивание свай

Практически невозможно дать однозначный ответ на такой вопрос. Конкретной универсальной цифры просто не существует – для каждого проекта она определяется индивидуально. На показатель влияет большое количество параметров, главным из которых является грунт и его характеристики.

Для каких грунтов пригоден фундамент на винтовых сваях

Для строительства свайного основания обязательно проведение инженерно-геологических изысканий. Они должны проводится для любого строительства, но в случае установки опор особенно важны. Путем извлечения кернов грунта и последующего анализа их в лабораторных условиях получается набор данных, которые важны для последующей разработки проекта.

Геологи могут дать точную информацию о глубине залегания грунтовых вод, а также характеристики этих вод – это важно для оценки негативного воздействия химических элементов на опоры.

Какие грунты подходят для винтовых свай

Свайное основание подходит для любого типа грунтов, что делает их «лидером» в сравнении с ленточными и монолитными аналогами. Строительство винтовых опор позволяет выйти на любую глубину, на которой, по данным геологических работ, залегает слой грунта, имеющий необходимую несущую способность.

При разработке проекта оценивается экономическая составляющая реализации строительства, которая определяет переход к производству работ.

Конечное решение на какую глубину закручивать винтовые сваи определяет архитектор проекта, который должен располагать детальной картиной подстилающих грунтов и характеристиками будущего строения.

к оглавлению ↑

Винтовые сваи и необходимая глубина их погружения

В общем виде, винтовая свая представляет собой стальную трубу определенной длины, которая имеет заостренный наконечник и приваренный на протяжении трубы спиралевидный участок. Последний предназначен для перемещения грунта на поверхность и служит основой для ввинчивания конструкции. Характеристики лопастей играют важную роль для вкручивания опор.

Винтовые конструкции отличаются большим разнообразием и могут применяться для любых типов грунтов. Их можно монтировать как вручную, так и с привлечением специальной техники.

Погружение выполняет плавно и начинается со снятия (или прохождения) растительного горизонта. Глубина вкручивания винтовых свай устанавливается с небольшим запасом прочности для обеспечения достаточной несущей способности. Минимальная глубина погружения сваи должна соответствовать глубине промерзания почвы в зоне строительства фундамента.

Соответствующий показатель можно взять в СНиП 23-01-99. Например, в южных регионах (Белгород, Воронеж) глубина промерзания составляет примерно 1 м, в то время, как в северных может быть более 2,4 м. Следует помнить, что глубина промерзания песчаников выше, чем у глинистых почв.

Основное правило строительства свайного основания: чем глубже ввинчена свая, тем надежнее фундамент.

Диапазон параметров винтовых свай может различаться в широких пределах. При выборе ствола для строительства фундамента для дома, обычно выбирают сваю диаметром от 57 до 325 мм. При этом, толщина стенки обычно составляет от 2 до 5 мм. Длина опоры варьируется от 1,5 до 12 м. винтовые сваи выдерживают высокие нагрузки на сжатие, а также показывают хорошие значения при напряжении на выдергивание. Для строительства основания опоры более чем выгодны.

Винтовые конструкции

Преимуществами свай в виде винта выделяются следующие:

  • Прохождение слабых грунтов и выход на слои достаточной прочности – универсальность строительства в любых условиях.
  • Возможность повторного использования опор, что выгодно при строительстве временных сооружений.
  • Сохранение почвы и растительности при производстве работ по вкручиванию вручную, без привлечения техники.
  • Минимальный шум при выполнении работ.
  • Высокая скорость возведения.
  • Высокая прочность материала и созданной конструкции.

Экономическая выгода при высокой прочности служат главными причинами использования винтовых свай. Кроме того, в отдельных ситуациях такая технология единственная из доступных.

к оглавлению ↑

Завинчивание свай

После того, как Вы определились для каких грунтов подходят винтовые сваи и выгодно ли их применение для конкретного участка, следует переходить непосредственно к строительству. Строгое следование правилам монтажа свай приводит к достижению желаемого результата.

После проведения детальных расчетов и определения параметров сваи следует выполнить пробное вкручивание. Эта процедура важна для определения соответствия расчетов реальности и подбора оптимальной техники. Также оценивается степень, с которой подходит применяемая свая для определенного объекта. Устанавливается глубина промерзания и особенности прохождения грунта.

Завинчивание начинается с определения точек установки, которые выносятся в натуру по проекту с помощью рулетки, а в сложных конструкциях с привлечением геодезической службы.

Постепенно ввинчиваются все опоры. Монтаж осуществляется до выхода на определенную глубину. Это важно для обеспечения расчетной прочности конструкции.

По завершению монтажа и выходу всех свай на установленную отметку, выполняется обвязка основания для соединения опор в единый проект.

Винтовые сваи гарантируют долгосрочность эксплуатации здания. Простота конструкции, скорость возведения и гибкость в плане решения нестандартных задач определяют распространенность свай для разнотипных проектов.



Какой глубины должны быть винтовые сваи?

Какой глубины может быть винтовая свая?

Винтовые сваи Edmonton Pros

Позвони сейчас

Какой глубины может быть винтовая свая?

Винтовые сваи Edmonton Pros

Позвони сейчас

Глубина, на которую должны быть забиты винтовые сваи, зависит от различных факторов, включая тип грунта, требования к нагрузке и условия площадки. Как правило, винтовые сваи предназначены для установки на глубину, на которой они могут выдерживать необходимую нагрузку и сохранять устойчивость. Глубина установки винтовых свай имеет решающее значение, так как несущая спираль принимает на себя вес конструкции и передает его в грунт. Спираль сваи расположена на конце ствола сваи, что позволяет ей достигать твердого грунта значительно ниже поверхности.

Глубина винтовых свай может варьироваться от минимум 8 футов до более 30 футов, в зависимости от требований проекта.

В требованиях будет указана допустимая нагрузка, которую должна выдержать свая. Винтовые сваи устанавливаются до тех пор, пока приложенный крутящий момент не покажет, достигнута ли эта минимальная заданная мощность сваи. Если минимальная необходимая грузоподъемность не была достигнута, спиральную сваю необходимо забить глубже в землю до тех пор, пока состояние грунта не станет достаточно прочным, чтобы удовлетворить это инженерное требование.

Есть ли способ проверить необходимую длину спиральной сваи перед началом установки?

Поскольку состояние грунта не может быть известно до начала установки свай, оценки винтовых свай, полученные монтажниками в Эдмонтоне, могут быть неточными. Тем не менее, перед началом проекта можно провести тестирование грунта, чтобы проверить, на какую глубину должна опускаться спираль сваи. Это даст установщику представление о том, какой размер и длина сваи потребуются для соответствия грузоподъемности, указанной инженером в проекте фундамента.

Благодаря этим знаниям будет известно гораздо более точное представление о стоимости фундамента.

Глубина винтовых свай определяется путем проведения испытаний грунта и с учетом требований к нагрузке конструкции. Испытания грунта помогают инженерам определить тип грунта, прочность и другие факторы, влияющие на способность винтовой сваи выдерживать нагрузки.

В конечном итоге глубина винтовых свай определяется конкретными требованиями проекта и рекомендациями инженера или проектировщика. Важно убедиться, что винтовые сваи установлены на соответствующей глубине, чтобы обеспечить безопасность и устойчивость конструкции.

Какой глубины должны быть винтовые сваи для настила в Эдмонтоне?

В городе Эдмонтон городские власти требуют: «Сваи из… металла (винтовые сваи, сваи с крутящим моментом или винтовые сваи) не определены в NBC(AE), поэтому требуется проектирование профессиональным инженером. Для настила высотой более 1,8 м (71″) этот проект должен быть представлен вместе с заявкой».

Это требование к инженерной конструкции фундамента также необходимо, когда палуба строится с крышей или джакузи.

Как правило, для большинства винтовых свай без покрытия высота 8–10 футов удовлетворяет этим требованиям в хороших грунтовых условиях.

Сертифицированные установщики винтовых свай знают правильную длину сваи

Работа с утвержденным установщиком винтовых свай, который был проверен изготовителем CCMC, может помочь гарантировать, что использовалась правильная длина винтовых свай. Профессионалы по винтовым сваям из Эдмонтона — это команда опытных монтажников CCMC, которые хорошо разбираются в проверке соблюдения требований к крутящему моменту и нагрузке винтовых свай. Благодаря этому опыту специалисты по винтовым сваям из Эдмонтона могут лучше оценить и установить винтовые сваи для вашей работы на нужную глубину. Свяжитесь с нами по адресу Edmonton Screw Pile Pros, чтобы узнать больше и получить оценку.

Свяжитесь с экспертами по винтовым сваям в Эдмонтоне, чтобы узнать больше

Имя

Телефон

Электронная почта

Местоположение (примерно, где находится ваш проект?)

Сообщение и комментарии

Документы: инженерные локации, проект фундамента или чертежи

Винтовые сваи Часто задаваемые вопросы

В каких типичных проектах используются винтовые сваи? ………………………….

Что такое винтовые сваи и как они работают? …………………………………………

Каковы преимущества использования винтовых свай? ……………………………………..

Какова типичная грузоподъемность, длина
в земле, тип соединения? ………………………………………………………….

Что включает в себя проектирование винтовых свай? ………………………………………………

Как устанавливаются винтовые сваи? ………………………………………………………………………. Что включает в себя программа строительства винтовых свай? …………………… (Время выполнения заказа – подготовка площадки – логистика – рабочая группа – ITP – документация по WHSE) Зачем мне сертификат на винтовые сваи? ……………………………………………………… С чего начать? ……………………………………………………………………………………..

В каких типичных проектах используются винтовые сваи?

Что такое винтовые сваи и как они работают?

Каковы преимущества использования винтовых свай?

Какова типичная грузоподъемность, длина в земле, тип соединения?

Что включает в себя проектирование винтовых свай?

Как устанавливаются винтовые сваи?

Что включает в себя программа строительства винтовых свай?
(Время выполнения заказа – Подготовка площадки – Логистика – Бригада площадки – ITP’s – Документация по WHSE)

Зачем мне сертификат на винтовые сваи?

С чего начать?

В каких типичных проектах используются винтовые сваи?

Жилые

  • Дома
  • Таунхаусы
  • Квартиры
  • Квартиры для бабушек
  • Бассейны
  • Гаражи
  • 90 109 Настилы
  • Подпорные стенки

…. . и более

Коммерческие помещения

  • Учреждения для престарелых
  • Смешанные коммерческие объекты
  • Гостиницы/мотели
  • Супермаркеты
  • Складские помещения
  • Деревни престарелых
  • Станции технического обслуживания
  • Военные жилые дома

….. и более

Инфраструктура

  • Аквацентры
  • Депо скорой помощи
  • Общественные центры 901 10
  • Медицинские учреждения
  • Школы
  • Спортивные сооружения
  • Павильоны / пешеходные дорожки
  • Исследовательские объекты

  ….. и более

Промышленные и гражданские объекты

  • Фундаменты порталов 901 10
  • Резервуары
  • Водопропускные трубы
  • Прожекторы
  • Вывески
  • Автостоянки
  • Промышленные объекты
  • Складские помещения

9 0127 ….. и более

Что такое винтовые сваи и как они работают?

Составными частями винтовой сваи являются стальная «спираль» (винтовая часть) с приваренным к ней «стержнем» из высокопрочной стали.

Металлическая спираль – это элемент, который несет нагрузку сваи в грунте, когда он правильно заложен на глубине, в пределах подходящего геотехнического слоя средней плотности в грунте. Свободный конец стального вала соединяется с элементами фундамента конструкции для передачи нагрузки здания на спираль.

Каковы преимущества винтовых свай?

• В большинстве случаев по сравнению с бетонными буронабивными сваями и процессами забивки свай CFA и временем строительства стальные винтовые сваи являются более экономичным решением.

• Быстрая установка – экономия времени строительства, позволяющая быстрее поднять здание из земли,
например ; винтовые сваи для типового жилого дома можно сделать в течение суток; 4-5-этажный многоквартирный дом
может быть построен в течение 10 дней.

• В отличие от бетонных буронабивных свай, процесс установки стальных винтовых свай не приводит к образованию отходов, которые
требуют вывоза с площадки, что опять же дает экономию времени и средств.

• В связи с тем, что грунт и подземные нарушения минимальны, винтовые сваи являются оптимальным решением, когда

занимается вопросами загрязнения грунтов для строительства.

• Участки с грунтовыми водами близко к поверхности не влияют ни на установку винтовых свай, ни на их несущую способность.

• Экологически безопасен, так как установка винтовых свай требует минимальной вибрации и шума, а
требует меньше времени на строительной площадке.

Какова типичная грузоподъемность, длина в земле, тип соединения?



Типичная грузоподъемность SWL : Система винтовых свай Helcon может обеспечить нагрузку SWL от 50 кН до 1500 кН на сваю, т. е. грузоподъемность от 5 до 150 тонн на сваю.

Стандартная длина сваи : Для работы винтовые сваи не обязательно забивать в скалу. Скорее, технология включает в себя возможность заложить спираль винтовой сваи в подходящем толстом геотехническом слое средней плотности в грунте. Ввинчивая Helix в землю с соответствующим крутящим моментом внутри этого слоя основания, Helix создает вокруг себя выпуклость сопротивления давлению, которая противостоит нисходящей нагрузке на винтовую сваю. Итак, длина винтовой сваи определяется от глубины до целевого слоя в грунте или на скале. На практике длина винтовых свай в земле может составлять всего 1 м, а длина в земле может достигать 18 м, даже больше, но наиболее распространенная глубина колеблется от 3 до 9 м.м в земле.



Типовое соединение винтовой сваи : Как правило, свободный конец винтовой сваи выступает и входит в элемент фундамента, такой как фундамент, наголовник сваи, откидная панель/плита. Соединение обычно достигается внутри элемента фундамента с помощью одного или нескольких горизонтальных дюбелей, пропущенных через свободный конец винтовой сваи, или, в качестве альтернативы, нескольких вертикальных L-образных зубчатых стержней, которые вставляются в ствол винтовой сваи и закрепляются на месте с помощью бетонного заполнения ствола сваи.

Типовая геометрия : Как правило, минимальное расстояние между центрами винтовых свай равно трем диаметрам многооборотной спирали. Минимальные краевые зазоры от центра ствола винтовой сваи до внешней поверхности фундамента составляют 200~400 мм.



NB: Helcon не берет на себя проектирование деталей соединения, оголовков свай и т. д. Эти элементы фундамента остаются обязанностью инженера-строителя проекта, поскольку он имеет полное представление о путях нагрузки конструкции и различных типах нагрузок, которые должны обрабатываться элементами фундамента в рамках их конструкции основания.

Что включает в себя конструкция винтовых свай?

По сути, мы используем схему фундамента винтовых свай инженера-строителя проекта вместе с их графиками нагрузки на винтовые сваи, чтобы определить размер спирали и необходимое количество винтовых свай. Мы используем Геотехнический отчет для определения целевого слоя фундамента в земле, который определяет длину сваи, а также может повлиять на окончательный размер выбранной спирали. Мы используем архитектурные разделы, чтобы понять RL, связанный со структурой, по сравнению с геотехническими RL буровой скважины, чтобы помочь точно настроить расчетную длину винтовой сваи. Выбранный ствол винтовой сваи также должен иметь достаточную прочность на кручение, чтобы противостоять разрушению при скручивании в процессе установки, и подходящую эффективную прочность по длине при восприятии сжимающих нагрузок, чтобы избежать потери устойчивости

При определении длины винтовой сваи Helcon также принимает во внимание глубину фундамента и место установки винтовой сваи на естественном уровне земли или на уровне выкопанного фундамента.

Соединение винтовой сваи с фундаментным элементом конструкции (т. е. верхушка сваи/основание/плита) проектируется инженером-конструктором проекта. Как правило, соединение включает в себя головку винтовой сваи, выступающую в бетонный ростверк/основание/плиту, с горизонтальными армирующими дюбелями, установленными через оголовок ствола винтовой сваи, или L-образными зубчатыми стержнями, установленными внутри ствола винтовой сваи с ядром ствола, заполненным бетоном.

Как устанавливаются винтовые сваи?

Установка включает в себя экскаватор, оснащенный гидравлическим приводным двигателем, прикрепленным к его рукояти, который использует гидравлику машины для питания приводного двигателя для завинчивания винтовой сваи в землю. Этот процесс очень похож на использование ручной дрели в качестве шуруповерта для ввинчивания шурупа в кусок дерева.

Длина винтовой сваи ограничена высотой просвета от уровня земли до конца нижнего соединения приводного двигателя. Как правило, 5-тонный экскаватор может установить винтовую сваю длиной 4 м, а экскаватор грузоподъемностью 14–30 т может установить винтовую сваю длиной 6 м.

Для большей длины в земле используются удлинения винтовых свай. Вместо того, чтобы увеличивать время строительства и затраты на площадке за счет приварки удлинителей на месте, Helcon использует соединительный узел «папа-мама», который приваривается к винтовой свае и удлинителю во время первоначального изготовления в мастерской. Во время установки на месте охватываемая муфта удлинителя вставляется в охватывающую муфту на свае и механически блокируется, позволяя удлинителю продолжать завинчивание исходной винтовой сваи глубже в землю по направлению к целевому слою пласта. Эта сборка «папа-мама» значительно экономит время на установку и устраняет затраты на сварщика на площадке, а также обеспечивает лучший контроль качества в контролируемой среде производственного цеха по сравнению с ручным управлением в полевых условиях.

Что включает в себя строительство?

Срок изготовления винтовых свай

• При планировании программы строительства отведите не менее 10 рабочих дней на выполнение графиков изготовления винтовых свай.
В зависимости от текущих заказов это время может быть меньше.

Подготовка площадки руководителем

• Определение и размещение наземных/воздушных коммуникаций.
(включая обнажение, перемещение, защиту или заделку перед установкой винтовых свай).
• Выемка грунта до окончательного RL – в зависимости от расположения винтовых свай установка может производиться на уровне земли
с последующим выкапыванием фундаментов или непосредственно в выкопанные фундаменты.
• Разметка винтовых свай по установочным отметкам.

Helcon Logistics

• Пакеты винтовых свай доставляются на площадку 10-тонным грузовиком HIAB с жесткими поддонами.
• Экскаваторная буровая установка доставляется на строительную площадку на низкорамном полуприцепе или бортовом грузовике.
• Горизонтальное и вертикальное перемещение стапеля винтовых свай на площадке осуществляется экскаватором.

Строительная бригада Helcon

• В рабочую бригаду входит оператор экскаватора, который является нашим бригадиром, и корректировщик/наземный рабочий
, который работает с оператором.

Установка Helcon и ITP

• Наш проектировщик винтовых свай подготавливает ITP для использования бригадой на площадке для контроля установки в соответствии с проектом винтовых свай. Этими контрольными документами являются «Размеченный план» разбивки винтовых свай и «Журнал монтажников»:

– проектировщик Helcon вручную делает пометки на чертеже инженера проекта расположения винтовых свай
, где он однозначно нумерует каждую сваю на плане, т.е. 1, 2, 3,…..и т.д.; и он также
использует текстовый маркер для цветовой маркировки каждой сваи на этом размеченном плане в соответствии с
обозначенным типом винтовой сваи, который будет использоваться.

— затем дизайнер Helcon готовит журналы установки оператора, где в журналах используется та же уникальная нумерация
, что и стопка № 1 на размеченном макете чертежа
соответствует винтовой свае №1 в Журнале монтажников, свае №2 и т.д.

– в журналах установки указаны тип сваи, длина сваи, длина удлинения (если используется),
минимальный расчетный крутящий момент. Во время установки оператор Helcon запишет Фактическую длину винтовой сваи
, установленную в земле, Фактический достигнутый крутящий момент при установке и дату
установки.

• Во время установки бригада на объекте имеет прямой контакт с проектировщиком Helcon, чтобы сообщить и получить указания по любому
аномалии сайта, с которыми они могут столкнуться во время установки.

• После завершения установки винтовых свай винтовые сваи обрезаются до конечной высоты, указанной начальником участка. Резка винтовых свай и продувка отверстий для дюбелей производится кислородом/ацетиленом. Предложение Helcon позволяет один раз обрезать сваи по высоте и указывает, сколько посещений объекта разрешено для выполнения этой задачи. Резка может быть выполнена во время установки, если фундаменты находятся на их окончательной RL, в противном случае резка выполняется при повторном посещении после того, как фундаменты будут выкопаны на их окончательный RL.

• После завершения монтажных работ размеченный план и журналы установки проверяются Helcon перед отправкой нашему назначенному дипломированному профессиональному инженеру для независимой проверки/подписания и сертификации.



Документация по WHSE

• Офис Хелкон подготавливает и представляет SWMS высокого риска для конкретного участка руководителю участка.
• Представление SWMS включает Инструкции по безопасной работе для различных работ по установке винтовых свай
, выполняемых на объекте, а также включает Реестр опасных веществ с номером 9.0075 связанных паспортов безопасности.
• Также представляются заводские записи, в которых указана марка, модель и серийный номер экскаватора
, выделенного для работ, вместе с оценкой производственного риска, сервисным реестром и
лежащими в основе заводскими сервисными отчетами.
• Белые карты есть у всех бригад на площадке; и Операторы имеют соответствующие Билеты LE или VOC, выданные RTO, утвержденным
.

Зачем мне сертификат на винтовые сваи?

Helcon использует независимого профессионального инженера для проверки и утверждения нашего проекта и установки. Эти инженеры имеют структурное и геотехническое образование, разбираются в технологии винтовых свай и знакомы с продукцией Helcon.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
