Методы усиления фундаментов: Усиление фундамента: пошаговая инструкция | Строительный портал

Содержание

Способы усиления оснований и фундаментов

Для принятия решения о необходимости усиления основания или фундамента, выбора оптимального способа усиления, а также метода производства работ производят как можно более подробное обследование существующего сооружения. В процессе выполнения этой работы собирают сведения по истории возведения сооружения, обследуют окружающую местность, а также надземные и подземные элементы сооружения, используя проектную и исполнительную документацию, изучают инженерно-геологические условия, характер и значения действующих нагрузок.

При осмотре окружающей местности вблизи мостов особое внимание обращают на состояние береговых участков, русловой и пойменной частей с целью выявления подмывов берегов, размывов дна, изменения русла и т. п. При обследовании сооружения внимание сосредоточивают на выявлении осадок и кренов опор мостов, элементов подпорных стен, деформаций звеньев водопропускных труб и т. д. Производят детальный осмотр видимых поверхностей элементов сооружения с целью выявления трещин и устанавливают причины их появления.

В случае недостаточных данных в исполнительной документации проводят инженерно-геологическое обследование для уточнения несущей способности и устойчивости против сдвига оснований.

В результате проведенного обследования устанавливают дату постройки сооружения, его первоначальный вид, последующие изменения (реконструкция, усиление), аварийные состояния, если они были, их время и причины; выявляют фактические размеры сооружения и значения действующих нагрузок, а также получают исходные данные, необходимые для расчета несущей способности и  осадок  основания   и   фундамента   после  усиления.

Различные способы усиления оснований и фундаментов можно свести к двум характерным группам. К первой относятся способы усиления, связанные с недостаточной несущей способностью (прочностью) или повышенной по сравнению с нормативной деформируемостью основания. Вторую группу составляют способы усиления фундаментов вследствие их недостаточной прочности или неудовлетворительной долговечности.

Несущую способность грунтов в основании существующих сооружений можно повышать увеличением подошвы фундамента, углублением фундамента, подведением под фундамент столбов или свай с опиранием их на более прочные грунты, искусственным закреплением грунтов.

Площадь подошвы существующих фундаментов мелкого заложения можно увеличить в любых грунтах устройством новых дополнительных частей с боков фундамента без углубления их подошвы (рис. 13.1, а) или подводкой под подошву фундамента железобетонной плиты с небольшим заглублением ее в грунт (рис. 13.1, б). Углубление фундаментов применяют, как правило, только в сухих и маловлажных грунтах для сооружений хорошей сохранности, имеющих достаточно прочную кладку.

Если на уровне подошвы нового фундамента залегают скальные грунты, крупнообломочные отложения, твердые глины, то вместо устройства сплошного фундамента можно в пределах толщи грунтов с недостаточной прочностью ставить столбы или сваи (рис. 13.2). Размеры столбов или свай, их число и расположение в плане определяют расчетом в зависимости от характера и значений действующих нагрузок и физико-механических свойств грунтов основания. При устройстве столбов и свай необходимо проверить прочность существующего фундамента и при необходимости произвести его усиление или же заменить новым.

Наиболее удобным способом повышения несущей способности оснований является искусственное закрепление грунтов цементацией, силикатизацией или смолизацией. Достоинством этого способа является исключение трудоемких работ по устройству котлованов, сооружению дополнительных несущих элементов и включению их в совместную работу с фундаментом.

Усиление кладки фундаментов производят при недостаточной прочности ее, в случаях воздействия на нее агрессивных вод, повреждений свай и т. п. Дефекты кладки в виде пустот, разрушения материала, трещин и т. п. устраняют нагнетанием в нее цементного раствора. При значительных повреждениях кладки по периметру фундамента делают железобетонную обойму, а затем нагнетают цементный раствор или специальные пластмассы.

Рис. 13.1. Увеличение площади подошвы существующего фундамента а — устройством уширения подошвы; б — подведением плиты; 1 — существующий фундамент; 2 — бетонный или железобетонный элемент уширения; 3 — стальная балка для обжатия элементов уширения; 4 — железобетонная плита


Рис. 13.2. Опирание фундамента на объемлющие столбы 1 — существующий фундамент; 2 — железобетонный элемент, соединяющий существующий фундамент с объемлющими столбами; 3 — столб; 4 — стальная балка для обжатия столбов

Способы усиления грунтов оснований –

Чернозем, торфосмеси, навоз и песок – продажа грунта для увеличения плодородной способности почвы.

Усиление грунтов в основании фундаментов заключается в следующих основных способах, которые в настоящее время широко применяются при реконструкции зданий и сооружений.

Инъектирование укрепляющими растворами. Укрепление грунтов с помощью инъекций цемента с каждой стороны фундамента (см. рис. 4.8) и цементация грунтов (цементация при наличии крупнообломочных пород, двухрастворная последовательная силикатизация для крепления средних и мелких песков, однорастворная силикатизация для лессов и суглинков, осмоление песков, глинизация лессов; электросиликатизация глин и суглинков.

Усиление основания с помощью перечисленных видов инъекций выполняется путем образования отдельных укрепленных объемов грунта ориентировочно радиусом до 0,8 м.

Нередко возникают ситуации, когда требуется усиление или реконструкция фундамента уже существующего здания. Такие ситуации возникают при плохом состоянии тела фундамента, локального разуплотнения грунтов основания из-за воздействия грунтовых вод (если гидроизоляция была проведена неудовлетворительно). В этом случае применяются различные методы цементизации грунтов основания фундамента. Цементизация грунтов основания также требуется, когда задние надстраивают: нагрузка на фундамент может значительно увеличиться, после чего возникает проседание (это нередкое явление, поскольку при закладке фундамента просчитывается проектная нагрузка). Если рядом с уже существующим зданием начинается строительство нового, то может возникнуть разуплотнение грунтов основания. Особенно это ярко проявляется, когда откопка котлована или бурение ведутся неправильно и возникает горизонтальная вибрация. В этом случае также приходится осуществлять цементизацию грунтов основания существующего здания.

В целом цементизация проводится в двух различных вариантах. Первый — это цементизация самого фундамента. При реализации данного метода в тело фундамента и его подошву вводится твердеющий раствор (предварительно в фундаменте бурятся специальные скважины). При этом пустоты в основании фундамента заполняются прочным материалом, предохраняющим кладку от разрушения. Данный метод также носит название инъекционной цементизации (см. рис. 4.9).

Одним из основных видов повреждения каменных кладок являются трещины. К повреждениям, ослабляющим кладку, относится множество разновидностей расслоений кладки, нарушение сцепления между материалом кладки и скрепляющими растворами. Данные повреждения хорошо поддаются реконструкции и не требуют закрепления грунтов. В других случаях возросшую нагрузку могут не выдержать не только сам фундамент, но и грунты основания. Тогда укрепление грунтов проводят методом введения буроинъекционных свай. В результате данных работ получаются железобетонные сваи, которые одним концом упираются в фундамент, а другим — в устойчивые грунты основания (см. рис. 4.10).

От обычной цементизации грунтов основания метод буроинъекционных свай отличается расположением скважин. При обычной цементизации скважины располагаются по прямоугольной сетке, с постепенно сближающимся шагом. Закрепление грунтов основания буроинъекционными сваями позволяет значительно сократить количество скважин: они бурятся только и непосредственно под карстовыми слоями. Нужно сразу оговориться, что цементизация грунтов основания с помощью буроинъекционных свай — метод достаточно дорогостояший, но при этом он позволяет добиться желаемого результата на длительный период.

В большинстве случае при отсутствии прочих (непредусмотренных) повреждающих воздействий результат цементизации грунтов основания сохраняется на протяжении пятидесяти лет. Обычно под непредусмотренными условиями понимается возникновение вибрации. Причиной появления горизонтальной вибрации может послужить строительство нового здания рядом с уже существующим или проведение дополнительных подземных коммуникаций. Горизонтальная вибрация вызывает деформации не только фундамента существующего здания, но и грунтов основания. Последние сравнительные испытания различных методов цементизации грунтов основания показали, что применение буроинъекционных свай, несмотря на относительную дороговизну этого метода, позволяют в два раза снизить материалоемкость и трудоемкость работ по закреплению карстующихся слоев, что в свою очередь существенно уменьшает проектную стоимость здания.

2. Термический способ, заключающийся в сжигании топлива в скважинах и создании таким образом прочных грунтовых столбов, которые являются как бы переходной конструкцией от оснований к фундаментам. Применяется в лесовых, лесовидных и глинистых грунтах.

3. Устройство буроинъекционных корневидных свай для одновременного усиления фундаментов и нижних участков стен. По этому способу применяются набивные сваи диаметром от 89 до 280 мм при длине от нескольких до десятков метров (примерно 7—40 м). Для образования таких свай предварительно сверлят отверстия буровыми ставками. В отверстие можно заложить арматуру диаметром примерно 12—16 мм. Бетонирование ведут под давлением в 3—6 атм. через трубы диаметром 18—60 мм

В неустойчивых грунтах применяют обсадные трубы, которые в особо трудных случаях не извлекают обратно. Расстояния между сваями принимают от 3 до 5 их диаметров.

Оригинальной конструкцией усиления оснований, а одновременно фундаментов и даже нижних участков стен является устройство буроинъекционных корневидных свай (рис. 4.9, д). Они представляют собой набивные сваи диаметром от 89 до 280 мм при длине от нескольких до десятков метров (примерно 7—40 м). Для образования таких свай предварительно сверлят отверстия буровыми ставками. В отверстие можно заложить арматуру диаметром примерно 12.16 мм. Бетонирование ведут под давлением в 3—6 атм. через трубы диаметром 18—60 мм. В неустойчивых грунтах применяют обсадные трубы, которые в особо трудных случаях не извлекают обратно. Расстояния между сваями принимают от 3 до 5 диаметров их.

Способов и конструкций по укреплению фундаментов разработано очень много. К ним относятся приемы, сходные с используемыми для усиления оснований, т. е. инъекции различных растворов. Инъекции делают цементным раствором составов от I : 10 до 1 : 1 под давлением от 2 до 10 атм.

При очень плохом состоянии материала фундамента раствор вводят непосредственно в разрушенные камни, в особенности в случаях, когда кладка была выполнена из мелких камней (рис. 4.9,в). При несколько лучшем состоянии и более крупных камнях, когда разрушены только швы и стыки кладки, инъекцию делают в эти места, между камнями (рис. 4.9,г).

Если в кладке фундамента разрушен только наружный слой, можно укрепить его способом торкретирования поверхности кладки цементным раствором для создания защитного слоя

Более сложные конструктивные изменения фундаментов производят главным образом для их усиления при увеличении полезной нагрузки в здании. Такие конструкции изображены на рис. 4.11. Здесь предусмотрены способы уширения подошвы фундамента, усиления существующей конструкции фундамента и даже передача давления от фундамента на выносные опоры.

На рис. 4.11,а изображено расширение подошвы фундамента путем замены нижних рядов кладки бетоном. На рис. 4.11,6 показано увеличение ширины фундамента с одновременным усилением его конструкции с помощью обетонирования его на всю высоту. При этом обеспечивается связь бетонного слоя вбитыми в швы кладки стержнями из арматурной стали диаметром порядка 20 мм. На рис 4.11,в изображен способ усиления фундамента и увеличения подошвы основания в виде железобетонной обоймы путем устройства горизонтальных отверстий в кладке и соединением обойм каждой стороны арматурными стержнями, располагаемыми на расстояниях через одну — полторы ширины подошвы фундамента.

На рис. 4.11,г изображено укрепление фундамента с увеличением его подошвы путем устройства бетонной обоймы и передачей на нее нагрузки с помощью поперечных металлических или железобетонных балок и арматурных стержней в нижней части кладки фундамента. Расстояние между балками можно ориентировочно принять равным высоте их от подошвы основания.

На рис. 4.11 ,д показана та же конструкция, но с введением еще продольных балок, что позволяет увеличивать расстояние между поперечными балками до 3—4 м и более. На схеме рис. 4.11 ,е изображено решение, состоящее в том, что набравшие прочность железобетонные обоймы, связанные внизу металлическими стержнями, отжимают домкратами. Вследствие этого происходит натяжение металлических стержней, увеличивается ширина подошвы и обжимается грунт.

На рис. 4.11, ж, и изображены способы увеличения ширины и несущей способности фундамента устройством консольных плит из монолитного железобетона или сборных плит с расположением их под подошвой или несколько выше ее. Одновременно может потребоваться укрепление стены устройством металлических креплений.

На рис. 4.11,к,л изображены конструкции, с помощью которых нагрузка выносится за пределы подошвы фундамента в наружных стенах с большим заглублением фундамента и во внутренних несущих стенах.

Следует учитывать, однако, что после устройства двух последних конструкций может произойти осадка вновь сооружаемых выносных частей фундамента, что приведет к опасным деформациям в стенах. Поэтому такого рода конструкции не могут быть рекомендованы.

Замена отдельных участков фундамента производится небольшими, до 2 м длины участками, в строго определенной последовательности. При работе должна быть сохранена незатронутая часть длины фундамента протяжением не менее двух уже замененных участков.

Усиление фундаментов и грунтов основания.

Причины, выявляемые при обследовании фундамента и обуславливающие необходимость усиления оснований и фундаментов:

  • увеличение нагрузки на фундаменты;
  • разрушение кладки фундамента (материалов из которых выполнен фундамент) или снижение его гидроизолирующих свойств;
  • ухудшение условий устойчивости фундаментов, либо грунтов в их основании;
  • увеличение деформативности грунтов;
  • непрерывное развитие недопустимых перемещений конструкций.

В настоящее время существует большое количество технологий усиления фундаментов и грунтов основания, которые условно можно разделить на традиционные и современные. Выбор технологии усиления зависит от многих факторов, основными из которых являются надежность и экономическая эффективность.

В общем случае, применяют следующие основные приемы усиления оснований и фундаментов и изменения условий работы грунтов:

  • увеличение ширины подошвы фундамента;
  • увеличение глубины заложения подошвы фундамента;
  • возвращение в проектное положение фундамента, смещенного в сторону;
  • взятие кладки фундамента в обойму;
  • пересадка фундамента на сваи;
  • закрепление кладки фундамента;
  • закрепление грунтов основания под подошвой фундамента.

Все традиционные технологии усиления оснований и фундаментов сводятся, в основном, к увеличению площади опирания существующих фундаментов и соответственно уменьшению интенсивности давления на грунты основания. Параллельно с традиционными способами усиления разрабатывались технологические приемы, связанные с искусственным улучшением свойств грунтов в основании путем введения различных химических реагентов.

Увеличение площади подошвы фундаментов достигается преимущественно за счет создания железобетонных обойм, либо банкетов (одно- и двухсторонних). В старое время фундаменты уширялись в виде прикладок, которые выполнялись в перевязку с существующей кладкой.

Для включения в работу новых элементов фундаментов необходимо выполнить опрессовку грунта под ними.

В мировой и отечественной практике в последние 60 лет широко применяются новые технологии, основанные, в том числе и на традиционных способах усиления оснований и фундаментов.

Одним из вариантов трансформирования традиционных технологий на современном этапе является устройство железобетонной плиты, связанной с фундаментами стен в общую конструкцию. Чтобы плита надежно включилась в работу, под нее можно инъектировать цементный раствор для опрессовки верхних слоев грунта.

На современном этапе искусственное улучшение свойств грунтов основания осуществляется методом инъекции в грунт различного рода составов под давлением в предварительно пробуренные скважины. Это придает грунтам механическую прочность, водонепроницаемость или водоустойчивость.

К современным технологиям относится пересадка старых фундаментов на разного рода сваи.

Усиление фундамента частного дома

Частичным или полным усилением фундамента занимаются тогда, когда в целом здание перспективное, и не легче будет его разрушить и построить новое. Фундамент требует укрепления по нескольким причинам.

Это может быть нарушение технологии строительства, недостаточная гидроизоляция, неверные расчеты при проектировании или резкое увеличение уровня грунтовых вод.

В большинстве случаев, даже самый безнадежный на первый взгляд фундамент, еще можно спасти.

Методы усиления фундаментов

Для укрепления различных типов фундаментов применяют разные методы и технологии. Иногда применяется комбинация нескольких методов усиления. В первую очередь рассматривается возможность усовершенствования гидроизоляции и теплоизоляции ослабшего фундамента.
Для более эффективного усиления применяется увеличение площади основания фундамента. Также распространенным способом является частичная или полная разгрузка фундамента. Нередко практикуется замена ослабших, или изменивших свою структуру грунтов под основанием фундаментов.
Помимо этого применяется укрепление фундаментов сваями разного типа, а также монтаж сборных конструкций, которые стягивают основание в единое целое и усиливают общую несущую функцию. Сборные конструкции представляют собой комбинацию бетона и металла, задача которых – увеличить монолитность фундамента.
Для усиления эффекта укрепления применяется местный ремонт возникших трещин, дополнительно устанавливается система дренажа для отвода излишней влаги, которая разрушает грунты под фундаментами.

Усиление ленточного фундамента

Для усиления таких типов фундамента применяются довольно многие способы, выбор которых зависит от возникших разрушений, и степени их сложности. Зачастую нарушение целостности ленточного фундамента приводит к разделению здания, и к его наклону в сторону ослабившейся основы, причиной тому, является нарушение технологии армирования ленточного фундамента. В этих случаях оптимальным вариантом будет частичная разгрузка фундамента и увеличение его площади.
Также ленточные фундаменты можно укреплять дополнительными опорами или сборкой вокруг них скрепляющих конструкций из металла и бетона.
Не стоит игнорировать при таком виде ремонта и теплоизоляцию фундамента. Это усилит эффект от применяемых способов укрепления. Также следует позаботиться о дополнительной гидроизоляции и организации системы дренажа для отвода влаги.

Усиление оснований фундаментов

Для усиления основания применяется несколько методов и технологий одновременно. В некоторых случаях начинают с поэтапной замены размытых и рыхлых грунтов под фундаментом. Их заменяют на песчаную подушку, которая обязательно утрамбовывается до необходимой плотности. Поверх подушки применяется подливание нового бетона, который будет основанием для ослабшего фундамента.
Дополнительно усилить основание можно увеличив площадь основания под фундаментом с последующим его расширением. Это значительно уменьшит нагрузку на единицу площади основания, и тем самым продлит срок его эксплуатации.
Также часто для укрепления основания применяют укладку вдоль фундамента дополнительных балок, которые крепятся к фундаменту. Они также увеличат его площадь и распределят нагрузку на основание.

Усиление фундаментов сваями

Укрепление фундаментов таким способом имеет несколько вариантов, которые практикуются в зависимости от ситуации. Чаще всего сваи располагаются в грунте рядом с существующим фундаментом, и затем соединяются с ним физически.
Более надежный метод усиления сваями применяют посредством сквозного укрепления. Для реализации этого метода специальной буровой установкой проделывается сквозное наклонное отверстие, которое проходит под углом через стену, фундамент и грунт. Такие отверстия делаются через один, с разной направленностью. То есть одна свая будет наклонена от дома, другая к нему.
В такие отверстия устанавливается по всей длине металлическая арматурная сетка, которая погружается поэтапно. Затем отверстия заливаются жидким бетоном на всю высоту. После полного застывания сваи обеспечат надежную опору для фундамента на любом основании.

Видео об усилении фундамента

Принципы и способы восстановления и усиления фундаментов

Выбор способов ремонта и усиления ленточных и столбчатых фундаментов мелкого заложения зависит от причин, вызывающих необходимость усиления, особенностей конструктивного решения фундаментов, действующих нагрузок, а также от инженерно-геологических условий и степени стесненности рабочей площадки. От принятого способа усиления или ремонта существенным образом зависит организация и технология производства работ.

Основные способы усиления фундаментов мелкого заложения с их краткой характеристикой даны ниже.

Усиление и восстановление кладки фундаментов цементацией. Способ применяется, когда кладка ослаблена по всей толще, а увеличения нагрузки на фундамент нет. Цементация производится путем нагнетания в пустоты фундамента через инъекционные трубы цементного раствора консистенции от 1:1 до 1:2 и более под давлением 0,2…1,0 МПа (рис. 7). Через один инъектор заполняется пространство диаметром 0,6…1,2 м.

Рис. 7 Усиление кладки фундамента при ее большом износе инъекцией цементного

раствора:

1 – инъекторы; 2 – фундамент; 3 – цементный раствор

Обычно число мест инъекции зависит от степени разрушения кладки фундаментов. Работы по укреплению целесообразно вести захватками длиной 2,0…2,5 м. Иногда для уменьшения расхода раствора боковые поверхности фундамента перед цементацией покрывают цементной штукатуркой.

Ремонт и усиление тела фундаментов материалами на основе полимеров. Способ основан на использовании полимербетонов, полимерных растворов и мастик для заделки трещин в теле фундаментов и инъецирования их внутрь. Для заделки трещин шириной 2 мм и более и раковин глубиной менее 50 мм используются полимеррастворы и полимермастики. Если разрушения более значительны и имеются обнажения арматуры, восстановление выполняют полимербетоном или полимерраствором, нанесением торкретбетона. При наличии пустот, трещин и других дефектов внутри тела для укрепления его используют инъекционное лечение полимерными смесями смол с отвердителями. В связи с высокой стоимостью смол инъекцирование их ограничивается небольшими объемами дефектов.

Устройство защитных растворных рубашек. Способ применяется при ремонте незначительных наружных повреждений фундаментов. Для этого в кладку в шахматном порядке через 0,5 м заделываются металлические анкеры, к которым прикрепляется арматурная сетка, и затем наносится раствор на крупном песке простым оштукатуриванием или торкретированием. Иногда вместо раствора наносят бетон, применяя пневмонабрызг или укладку в опалубку. Данный способ обычно применяется совместно с другими мерами усиления. Из-за появления трещин в ступенях ленточного фундамента их усилили путем устройства над ступенями продольных железобетонных балок (рис. 8). Балки опираются на контрфорсы, ширина которых определяется по расчету на смятие кладки в местах пересечения ригеля контрфорса с кладкой стены. Расстояние между контрфорсами находится из расчета балок на изгиб. Весь фундамент заключается в железобетонную рубашку, монолитно связанную с балками.

Рис. 8 Вариант усиления кладки ленточного фундамента:

1 – фундамент; 2 – трещины в ступенях; 3 – продольная балка на ступени; 4 – контрфорс; 5 – рубашка; 6 – рандбалки; 7 – стена здания

Частичная замена кладки фундамента производится при ремонтах со средней степенью разрушения тела фундамента. Способ применяется когда нагрузка на фундамент увеличивается, а несущая способность основания достаточна.

Усиление железобетонных фундаментов обоймами ввиду простоты и надежности устройства получило широкое распространение в практике. Обоймы, устраиваемые без углубления фундамента, могут выполняться как без увеличения площади подошвы, так и с ее уширением. По материалу они могут быть бетонными и железобетонными. Последние более надежны, так как охватывают усиливаемый фундамент, обжимая его при усадке бетона.

Обоймы без увеличения площади подошвы фундаментов устраиваются редко. Их применяют в тех случаях, когда тело фундамента имеет недостаточную прочность, а его подошва и основание находятся в хорошем состоянии.

Обоймы с увеличением площади подошвы фундамента устраиваются в фундаментах мелкого заложения, выполненных из различных кладок, бетона или железобетона. Изготовление обойм возможно как на всю высоту фундамента, так и на часть высоты (рис. 9). Применяют данный способ при необходимости увеличения нагрузки на фундамент и недостаточной несущей способности основания. По этим причинам обоймы достаточно часто используют для усиления бутовых и бутобетонных фундаментов при надстройке или других видах реконструкции зданий старой постройки. Некоторые схемы таких усилений, даны на рис. 10.

Рис. 9 Схемы усиления ленточных фундаментов бетонными обоймами:

а – обойма у подошвы; б, в – трапецеидальная и прямоугольная обоймы

на всю высоту тела фундамента;

1 – фундамент; 2 – обойма; 3 – штрабы; 4 – балка усиления

Рис. 10 Варианты усиления бутовых и бутобетонных фундаментов:

а – обоймами с креплением их балками и штрабами;

б – арматурными элементами; в – жестким металлическим каркасом;

1 – существующий фундамент; 2 – обойма усиления; 3 – металлическая

балка; 4 – арматурные стержни; 5 – металлический каркас

Обоймы устраивают как в подвальных, так и бесподвальных зданиях. Возможные схемы усиления обоймой фундаментов и стен подвала приведены на рис. 11.

Рис. 11 Варианты усиления обоймами стен (а), (б) и столбов (в) подвала:

1 – стена подвала и фундамента; 2 – столб; 3 – обойма;

4 – арматурные стержни; 5 – арматурные тяжи; 6 – хомуты

При необходимости значительного увеличения площадей подошвы применяются более жесткая система разгрузочных балок с устройством подкосов, опирающихся на кладку (рис. 9, в). Для обеспечения жесткости в продольном направлении балки между собой связывают уголками и арматурными стержнями. После обетонирования фундамент имеет повышенную несущую способность. На рис. 11, б приведено подобное решение для сборного ленточного фундамента. Толщина обоймы и требуемая величина уширения подошвы определяются расчетами с учетом повышения расчетной нагрузки в случае реконструкции или снижения несущей способности грунтов при эксплуатации. При необходимости не только уширения подошвы, но и повышения прочности тела стен подвала или колонн обоймы фундаментов и стен делают едиными (рис. 10).

После усиления уширенная часть фундамента начинает воспринимать часть действующей и дополнительной нагрузок. В случаях большого увеличения нагрузок элементы уширения должны быть введены в работу путем предварительного обжатия основания. В настоящее время в практике имеется значительное количество способов обжатия. Для ленточных фундаментов, в частности, может быть применен способ, суть которого заключается в установке с двух сторон фундамента дополнительных железобетонных сборных блоков уширения, нижнюю часть которых стягивают анкерами из арматурной стали, пропущенными сквозь них и существующие фундаменты. Верхняя часть блоков отжимается от поверхности фундаментов клиньями или домкратами. В результате этого блоки поворачиваются вокруг нижней, закрепленной анкерами точки, и подошвой обжимают неуплотненный грунт основания. После обжатия зазор между блоками и фундаментом расклинивается и заполняется бетоном (рис. 12, а).

Рис. 11 Варианты усиления сборных ленточных фундаментов с помощью:

а – горизонтальных штраб и монолитной обоймы;

б – металлического каркаса и монолитной обоймы;

1 – фундамент; 2 – обойма; 3 – арматурные стержни

Рис. 12 Варианты усиления с предварительным обжатием основания:

1 – фундамент; 2 – блоки; 3 – тяжи; 4 – фиксированная затяжка; 5 – прижимной щит;

6 – антифрикционное покрытие; 7 – клинья; 8 – поперечная балка; 9 – обжатое

основание; 10 – домкрат; 11 – сборный банкет; 12 – бетон

Известен и другой способ усиления с обжатием основания. Суть его заключается в установке по периметру фундаментов блоков обоймы, которые путем горизонтальных усилий обжатия тяжами вдавливаются в грунт (рис. 12, б). Для облегчения погружения блоков в грунт поверхность контакта блоков и фундамента смазываются антифрикционными материалами. При стягивании тяжей, пропущенных через прижимные щиты, блоки усиления сдавливаются и сползают вниз вдоль фундамента, обжимая тем самым грунт. После обжатия между блоками и поперечными балками, проходящими через стену здания, устанавливаются клинья, а блоки связывают фиксирующей затяжкой.

Рассмотренные способы пригодны в случаях, когда фундамент не имеет консолей. При наличии их применяют, например, способ, схема которого дана на рис. 12, в. В этом случае, с помощью домкратов через заранее уложенные бетонные элементы на грунт основания передается давление, несколько меньшее, чем под подошвой фундамента. Перед снятием домкратов устанавливают распорные клинья, а затем устраивают бетонную обойму

Усиление путем подведения конструктивных элементов под подошву фундаментов. В качестве дополнительных элементов, подводимых под существующие фундаменты, используют плиты, столбы и сплошные стены. Возможные схемы усиления даны на рис. 13.

В случае незначительного увеличения глубины заложения с одновременным уширением подошвы фундамента под нее подводят железобетонные плиты (рис. 13, а). Для этого на участках длиной 1…2 м. грунт под фундаментом откапывают и на месте изготавливают монолитную железобетонную плиту или монтируют сборные железобетонные элементы. После обжатия грунта в основании промежуток между плитой и подошвой фундамента заполняют бетоном, тщательно уплотняя его вибраторами.

Отдельные столбы под фундамент подводят в тех случаях, когда возможна передача нагрузки на более прочный грунт, расположенный на небольшой глубине от подошвы. Столбы располагают по линии или в шахматном порядке на определенном расстоянии друг от друга (рис. 13, б, в).

В случае недостаточной несущей способности основания или при необходимости устройства подвала под фундаменты подводят сплошную стену (рис. 13, г). Иногда стенку выполняют с одновременным увеличением площади подошвы.

Рис. 13 Варианты усиления подведением конструкций под фундаменты в виде:

а – железобетонных плит; б, в – отдельныхстолбов; г – сплошной стены; 1 – фундамент; 2‑столб; 3 – шурф; 4 – сплошная стена; 5 – плита; 6 – арматурный каркас

При значительном ослаблении тела фундамента и необходимости его заглубления иногда более выгодно сделать разборку старого и построить новый с необходимой глубиной заложения. Для ленточных фундаментов последовательность операций устройства фундаментов приведена на рис. 14. Вначале через стену пропускают разгружающие балки, надежно опирая их на опоры из шпальных клеток или домкраты. Последние более удобны, так как позволяют регулировать положение балок. После передачи нагрузки от стен на опоры старый фундамент разбирается отдельными захватками длиной 2,0…3,5 м и устраивается новый на более глубокой отметке. Между новым фундаментом и стеной для обеспечения их совмесной работы производится инъецирование песчано-цементного раствора под давлением. Затем осуществляется засыпка котлована и демонтаж разгружающих конструкций.

Рис. 14 Переустройство ленточного фундамента с разборкой старой кладки фундамента

Изменение конструктивного решения фундаментов. В практике используются приемы усиления путем переустройства столбчатых фундаментов в ленточные (рис. 15). Для этого между столбами устраивают железобетонную стену в виде перемычки, нижнюю часть которой подводят под подошву существующего фундамента. Перемычка охватывает также подколонник. В случае незначительного повышения несущей способности перемычка может выполняться с уширенной подошвой. При необходимости устройства подвала перемычку делают на всю высоту столбов.

Рис. 15 Переустройство столбчатых фундаментов в ленточные:

1 – столбчатый фундамент; 2 – железобетонная перемычка;

3 – арматурные каркасы; 4 – уширенная часть перемычки

При значительном увеличении нагрузки столбчатые фундаменты переустраиваются в перекрестно-ленточные и плитные, а ленточные в плитные (рис. 16).

Рис. 16 Переустройство ленточных фундаментов в плитные:

1 – ленточный фундамент; 2 – отверстия в ленточном фундаменте; 3 – подводимая плита; 4 – пропуски плиты под ленточным фундаментом; 5 – арматурные каркасы

Усиление фундаментов сваями. Сваи применяют для передачи нагрузки от фундаментов на более прочные слои грунта в тех случаях, когда основание имеет высокую деформативность и наблюдаются подземные воды, осложняющие процесс уширения или заглубления фундаментов.

Во всех случаях усиление производят двумя приемами: пересадкой фундамента на выносные сваи или подведением свай под подошву фундамента. Выносные сваи применяют при высоком уровне грунтовых вод, а подводимые при низком. В ленточных фундаментах выносные сваи устраиваются с одной или двух сторон фундамента, в столбчатых фундаментах они располагаются как с двух противоположных сторон, так и по всему периметру (рис. 17). Подводимые под подошву сваи могут устанавливаться в один, несколько рядов или кустами. Головы свай с усиливаемыми фундаментами соединяются ростверками, выполняемыми в виде железобетонных поясов для ленточных фундаментов или железобетонных обойм для столбчатых. Длину свай назначают по расчету в зависимости от характеристик грунтов и нагрузок на фундамент. В практике применяется большое количество способов усиления фундаментов сваями различного конструктивного решения. Некоторые из них рассмотрены ниже.

Рис. 17 Усиление ленточных и столбчатых фундаментов

1 – усиливаемый фундамент; 2 – свая; 3 – ростверк; 4 – рандбалка; 5 – поперечные балки; 6 – рычажный ростверк

Усиление набивными и буронабивными сваями. Набивные сваи устраивают погружением в основание обсадочных труб диаметром 250…375 мм с последующим извлечением из них грунта и заполнением их бетоном с трамбованием или уплотнением сжатым воздухом (пневмонабивные сваи). Иногда могут быть использованы набивные сваи, выполняемые по технологии винтового продавливания. Скважины образуются спиралевидными снарядами, при проходке которых грунт не извлекается, а уплотняется. В случае устройства буронабивных свай пробуривают скважины, устанавливают арматурные каркасы и бетонируют ствол.

При усилении столбчатых фундаментов набивными и буронабивными сваями вначале бетонируют сваи. Затем головы свай с арматурными выпусками связывают железобетонной обоймой, выполняемой вокруг существующего фундамента (рис. 18, а). Концы свай должны быть заглублены в прочный грунт. Для усиления могут быть поставлены две, четыре или больше свай, расположенных симметрично.

При усилении ленточных фундаментов выносные сваи размещают параллельными рядами с обеих сторон фундамента. Вынос свай определяется удобством расположения бурового оборудования. В случаях усиления выносными сваями фундаментов из бутовой кладки в них на требуемой высоте устраивают штрабы, в которые монтируют металлические продольные балки (рандбалки). Под продольными балками устанавливают поперечные металлические балки. Шаг балок 2,0…3,5 м. После установки балок по верху свай бетонируется ленточный ростверк. Для обеспечения совместной работы фундамента и установленных свай производят расклинивание промежутка между ростверком и поперечными балками. Схема такого решения приведена на рис. 18, б.

Рис. 18 Варианты усиления ленточных (а, б) и столбчатых (в) фундаментов набивными сваями:

1 – фундамент; 2 – ростверк; 3 – набивные сваи; 4 – зона уплотненного грунта; 5 – металлические балки; 6 – балка, бетонируемая на месте

В сборных ленточных фундаментах может использоваться вариант, схема которого приведена на рис. 18, в. При этом в стене фундамента отверстия не пробивают, а поперечные железобетонные балки изготавливают на месте, объединяя их арматурными стержнями, пропускаемыми через горизонтальные швы кладки. Балки работают совместно со стеной за счет сил трения и сцепления.

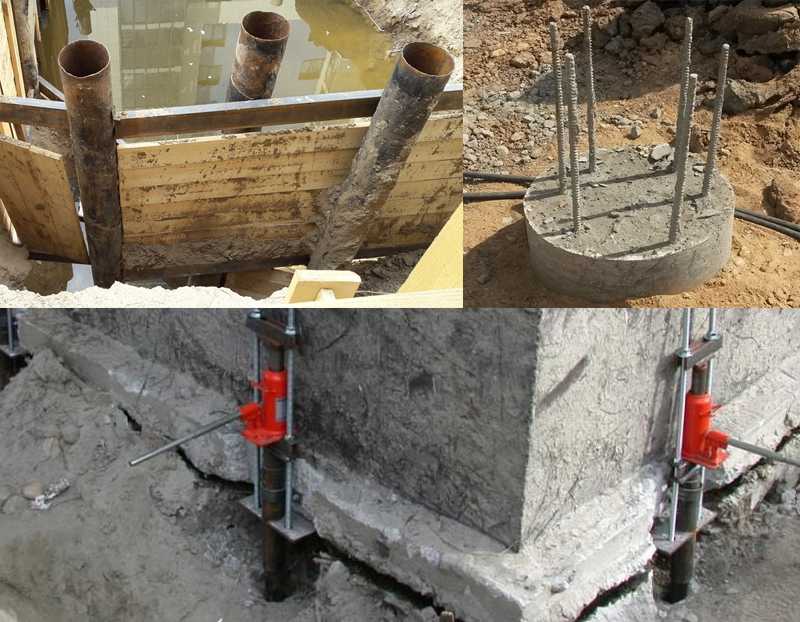

Усиление вдавливаемыми сваями. В настоящее время накоплен большой опыт повышения несущей способности фундаментов вдавливаемыми сваями. Сваи могут быть как цельными, так и составными из отдельных элементов. Этот способ имеет целый ряд преимуществ: отсутствие динамических и вибрационных воздействий на здание при устройстве усиления, нет необходимости в усиленном армировании ствола сваи, высокая точность установки свай, минимальное загрязнение окружающей среды и незначительные энергозатраты при устройстве.

Ленточные фундаменты можно усиливать с помощью выносных вдавливаемых свай из трубчатых элементов длиной 0,8…1,2 м, располагаемых попарно с двух сторон стены, схема подобного усиления приведена на рис. 19, а. Сваи погружают домкратами, усилия от которых передаются на железобетонные балки, изготавливаемые совместно со сплошным железобетонным поясом, который затем омоноличивается со сваями. Вдавливание свай осуществляется одновременно с двух сторон стены. Трубчатые элементы по мере вдавливания стыкуются между собой с помощью сварки. После вдавливания, демонтажа домкратов и упорных балок заполняются полости свай бетоном, устанавливаются арматура и опалубка оголовок свай и через отверстия в балке производится их бетонирование. В ряде случаев под ленточные фундаменты сваи можно подводить в один ряд. Работы выполняют из шурфов, откопанных до подошвы или ниже подошвы фундаментов (рис. 19, б).

Рис. 19 Варианты усиления фундаментов трубчатыми задавливаемыми сваями:

1 – фундамент; 2 – металлические трубчатые сваи; 3 – арматурный каркас оголовка сваи; 4– оголовок; 5 – железобетонная балка; 6 – стена; 7 – отверстия; 8 – наддомкратная балка; 9 – клинья; 10 – уголки; 11 – домкрат

Для передачи нагрузки на сваю между домкратом и сваей устанавливается распределительная подушка. Чтобы не снимать домкрата после каждого вдавливания, его приваривают к подушке. После вдавливания звена поршень домкрата поднимают вверх и сваю наращивают очередным звеном. При вдавливании необходимого количества звеньев сваю закрепляют с помощью уголков и клиньев, убирают домкрат и заполняют полость трубы бетоном, а шурф – бутобетоном.

В строительной практике часто используют составные вдавливаемые железобетонные сваи “Мега”. Сваи состоят из трех типов секций; головной, рядовых и нижней (рис. 20). Сначала отрывают шурф ниже подошвы фундамента и устанавливают нижнюю секцию. Затем на нее прикрепляют головную секцию и сверху ставят домкрат, упирающийся в специальный распределительный элемент. После вдавливания нижней секции домкрат демонтируют, снимают головную секцию, устанавливают рядовую секцию, затем головную и монтируют снова домкрат. После вдавливания установленной рядовой секции операцию повторяют до тех пор, пока конец сваи не достигнет проектной отметки. На последнем этапе промежуток между распределительным элементом и сваей расклинивают и заполняют бетоном. В случае передачи больших нагрузок сваи “Мега” делают выносными в два ряда (рис. 20, б). При этом они связываются поперечными железобетонными балками.

Рис. 20 Варианты усиления фундаментов железобетонными задавливаемыми сваями:

1 – фундамент; 2 – распределительный элемент; 3 – железобетонная балка; 4 – клинья; 5 – домкрат; 6, 7, 8 – соответственно головная, рядовая и нижняя секции свай

Усиление буроинъекционными сваями позволяет производить работу без разработки котлованов, обнажения тела фундаментов и нарушения структуры грунта основания. Сущность этого способа заключается в устройстве под фундаментом жестких корневидных свай, передающих большую часть нагрузки на более плотные слои грунта. Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, позволяющих пробуривать скважины через расположенные выше стены и фундаменты.

В скважины устанавливают арматурные каркасы и через инъекционные трубы нагнетают цементно-песчаный раствор или мелкозернистый бетон. Отличительной особенностью данного типа свай является их малый диаметр (127…190 мм) и относительно большое по сравнению к диаметру заглубление (более 100). Наибольшее распространение буроинъекционные сваи получили при усилении оснований и фундаментов реконструируемых и реставрируемых зданий. Сваи имеют значительную прочность на растяжение, поэтому их иногда используют в качестве анкеров в конструкциях, подверженных воздействию горизонтальных сил. Некоторые схемы усилений буроинъекционными сваями приведены на рис. 21.

Рис. 21 Варианты усиления фундаментов буроинъекционными сваями:

1 – стена здания; 2 – подводимый потолок; 3 – буроинъекционные сваи; 4 – существующие сваи; 5 – распределительные плиты

Усиление фундаментов способом «стена в грунте». Способ применяют при усилении фундаментов, расположенных вблизи фундаментов других зданий, на стесненной площадке, в сложных грунтовых условиях и т.п. Конструктивные решения усиления (глубокими стенами или прямоугольными столбами) зависят от причин усиления грунтовых условий, величины и характера нагрузок на фундамент, а также ряда других факторов. Например, при устройстве глубоких выемок или подвалов вблизи существующего фундамента, усиление производится глубокими стенами, возводимыми между выемкой и фундаментом (рис. 22, а). При этом повышение устойчивости стены достигается устройством анкерных креплений. Увеличение несущей способности столбчатых фундаментов может обеспечиваться возведением вокруг них глубоких стен или столбов прямоугольного сечения с двух- или четырехсторонним расположением (рис. 22 б, в), а иногда в виде замкнутого короба (рис. 22, г). Стены и столбы объединяются с фундаментом железобетонной обоймой. При необходимости одновременного увеличения устойчивости основания и усиления фундамента устраивают параллельные глубокие стены, объединенные стенами-перемычками меньшей глубины (рис. 22, д). За счет заключения в жесткую обойму при таком решении значительно повышается устойчивость основания и одновременно усиливается фундамент.

Рис. 22 Схемы усиления фундаментов способом «стена в грунте»:

1 – фундамент; 2 – стена в грунте или прямоугольный столб; 3 – выемка; 4 – анкер; 5 – стена в виде короба; 6 – глубокие ленты или стены; 7 – стены-перемычки

Иногда усиление фундаментов производят комбинированными способами, одновременно устраивая «стены в грунте» и сваи, а также применяя различные способы закрепления грунтов и оснований.

Усиление фундаментов опускными колодцами позволяет повысить несущую способность за счет заключения грунта основания в жесткую обойму. Колодец (круглый или прямоугольный в плане) опускают по мере выемки грунта по наружному периметру его стен. При этом основание фундамента сохраняется ненарушенным и заключается в обойму (рис. 23). Размеры колодца в плане и его глубина определяются расчетом, при этом грунт внутри колодца рассматривается как тело в жесткой обойме.

Рис. 23 Усиление фундамента опускным колодцем:

а – установка опускного колодца перед погружением; б – погружение колодца на проектную глубину; 1 – фундамент; 2 – колодец; 3 – котлован; 4 – обжимаемое основание

При усилении ростверков в случае большой степени их износа устраивают железобетонные обоймы. Возможная схема обоймы дана на рис. 24, а. Арматура обоймы должна быть замкнутой по периметру ростверка.

По возможности ее следует делать предварительно напряженной. В случае оплывающих грунтов и наличия большого количества воды усиление производят с применением способа «стена в грунте» (рис. 24, б). Иногда под ростверк подводят дополнительные железобетонные ленты, усиливая тем самым ростверк и верхние участки свай (рис. 24, в).

Рис. 24 Усиление ростверков свайных фундаментов:

1 – сваи; 2 – ростверк; 3 – железобетонная обойма; 4 – зацементированный щебень; 5– замкнутое ограждение «стена в грунте»; 6 – железобетонная лента

Усиление свайных фундаментов в случае их недостаточной несущей способности можно выполнять задавливание дополнительных свай или наращивание существующих свай дополнительными секциями. Чаще всего устраивают дополнительные выносные сваи. Пример последнего дан на рис. 25.

Рис. 25 Вариант усиления свайных фундаментов выносными сваями:

1, 2 – сваи и ростверк фундамента; 3 – отверстие для пропуска горизонтальной балки; 4 – поперечная балка; 5 – продольная балка; 6 – новый ростверк; 7 – дополнительная выносная свая

Усиление фундамента как? Методы усиления фундаментов: с применением свай, дополнительной цементацией, усиление ленточного фундамента, защита от осыпания.. Как правильно усилить фундамент. Усиление фундамента: полезные советы, материалы

Иногда владельцы частных домов сталкиваются с серьезной проблемой – необходимостью ремонта или восстановления фундамента. Если дом строился своими силами и владелец точно знает, какие материалы использовались в процессе строительства, то решить проблему будет несложно. Намного хуже, если дом был куплен, так сказать, в готовом виде, и новый хозяин не знает, в каком состоянии находится фундамент. Признаками, которые прямо указывают на необходимость усиления или ремонта фундамента могут быть перекошенные оконные и дверные проемы и трещины в стенах.

Усиление фундамента – комплекс работ, которые проводятся для ремонта или восстановления основания здания. Главная цель работ – выявление и полное устранение повреждений и дефектов, которые возникли в процессе эксплуатации дома.
Усиление фундамента чаще всего производится на этапе строительства. Что касается восстановления и ремонта, то эти работы требуют существенных финансовых затрат и привлечения специалистов. Как усилить фундамент, какие методы и материалы для этого используются — об этом пойдет речь в данной публикации.

Расчет усиления фундамента

До начала проектирования усиления основания здания в обязательно порядке проводится изучение текущего состояния фундамента и надземной части стен, и инженерно-геологические изыскания. Способы, с помощью которых будет проводиться усиление фундамента, напрямую зависят от результатов исследований.

Для старых зданий выполнение задачи сильно усложняется отсутствием чертежей фундамента. Так, в XIX веке тип фундамента, его глубину и материал выбирал подрядчик, опираясь на собственный опыт и местные традиции.
В такой ситуации необходимую информацию об материале фундамента, грунте, гидроизоляции подземной части основания можно получить только путем откопки траншей с обеих сторон основания. В отдельных случаях необходимо копать траншеи до 3-4-х метров глубиной.

После вскрытия основания производятся соответствующие замеры, на основе которых делают чертежи, определяется вид материала и раствора, берутся образцы грунта из-под подошвы для исследований.

Наиболее точные результаты получают путем высверливания из тела фундамента образцов цилиндрической формы, так называемых керн.


Полученные образцы испытывают на прочность в лабораторных условиях. С помощью бурения можно определить наличие в теле фундамента деревянных или других свай или ростверков, положение их острий, и.т.д.

Методы усиления фундамента

Есть несколько способов усилить готовый фундамент частного дома:

• Расширение подошвы.

• Использование торкрет бетона.

• Усиление фундамента сваями.

• Усиление фундамента железобетонной рубашкой (обоймой).

Усиление с помощью торкрет бетона рекомендуется, в основном, для фундаментов из кирпича. При этом по периметру дома копают траншею шириной около 2-х метров. Далее основание тщательно очищается от мусора, убираются все разрушенные и поврежденные фрагменты. На поверхности фундамента делают насечки, чтобы бетон хорошо прилипал к поверхности. Смесь наносят с помощью цементной пушки, под давлением.

Кроме вышеупомянутых способов усиления, используется цементация основания. Этот метод позволяет быстро и эффективно усилить основание дома, но применяется он только в том случае, если монолитность фундамента нарушена по всей его толщине.
Для укрепления в основе делают отверстия небольшого диаметра, в которые специальным шприцом под большим давлением закачивается жидкая бетонная смесь.

усиление фундамента технология с применением свай

Повреждения фундамента в большинстве случаев возникают из-за ошибок, допущенных еще на этапе проектирования или строительства. Но бывает и так, что нужно достроить один или два этажа, увеличив, таким образом, нагрузку на фундамент.
В обеих случаях необходимо существенно усилить основание здания. Одно из лучших решений в таком случае – усиление фундамента сваями. Используются винтовые, буронабивные, буроиньекионные и вдавливаемые сваи.
Применяя буронабивные сваи, сначала по всему периметру основы, как снаружи, так и изнутри, делают скважины м определенным шагом.

Глубина скважин составляет около 2-х метров. В скважины помещается конструкция из арматуры диаметром 10-12 мм., после чего скважину заливают бетоном. Готовые сваи соединяют с основанием дома прочными анкерными болтами.

Иногда буровые работы рядом созданием выполнять невозможно (серьезно поврежден фундамент, здание очень ветхое, и.т.д.). В этом случае можно использовать вдавливаемые сваи.


Этот вариант один из наиболее сложных, так как требует применения специальной техники – сваи вдавливают в грунт с помощью мощных домкратов. Поэтому вдавливаемые сваи используют только в тех случаях, когда других вариантов нет.

Чаще всего фундамент укрепляют винтовыми сваями – для их установки в легком грунте достаточно 2-3-х человек. Винтовая свая представляет собой простую трубчатую конструкцию, оснащенную винтовой площадкой на конце.

Она предназначена не только для ввинчивания сваи в грунт, но и для равномерного распределения нагрузки на основание. Винтовые сваи можно сделать самостоятельно. Винтовой наконечник-шнек изготавливают, приваривая металлическую полосу к стальной трубе, выполняющей роль опоры.

Буроиньекционные сваи, или, как их еще называют, микросваи, представляют собой гибрид буронабивной и винтовой сваи. В полые сваи, которые ввинчиваются в грунт, заливают бетон.

При этом сама свая служит армирующим элементом, которые остается в грунте. Буроиньекционные сваи можно устанавливать как снаружи, так и внутри здания.

усиление фундамента цементацией

Один из самых популярных способов усиления фундаментов. Материалами для укрепления в этом случае служат: песок, супесь, цемент, вода, каменная мука, глина, разного рода добавки. Использование супеси и или суглинка позволяет повысить водоудерживающую способность раствора, но снижает прочность раствора. Глина стабилизирует раствор, делает его пластичным. Такой раствор удобно закачивать в отверстия и трещины фундамента. Химические добавки ускоряют или замедляют процесс затвердения раствора.

Процесс цементации фундамента выполняют следующим образом. Сначала бурят скважины через весь фундамент под его подошву.

После этого с помощью растворонасосов под высоким давлением в скважины закачивается раствор.

Иногда с помощью цементации укрепляют фундамент строящегося дома – в каждом месте бурится скважина в несколько этапов, каждый раз углубляясь через зацементированную ранее часть скважины.

При реконструкции дома, которая включает в себя усиление уже существующего фундамента, если при неравномерной усадке в нем появились трещины, его усиливают обоймами из бетона или железобетона.

Для этого в самом фундаменте или в цокольной части стен делают штробы, затем бурят шпуры, в которые устанавливают обрезки толстой арматуры или балок. Эти детали впоследствии свяжут обойму и фундамент и обеспечат их совместную работу. Перед заливкой бетона в обойму устанавливается каркас из арматуры, который повысит прочность стен в продольном направлении.
С помощью этого способа добиваются существенного увеличения рабочей площади фундаментов, снижая, таким образом, давление на основание и препятствуя дальнейшей усадке дома. Цементация фундамента не такой простой способ усиления, как может показаться на первый взгляд. Без соответствующего опыта проведения подобных работ необходимо обратиться к профессионалам.

Усиление ленточного фундамента

Усиление железобетонного фундамента ленточного проводят различными методами:

• Заполнение трещин раствором.
• Стягивание металлическими полосами.
• Заполнение полостей и оштукатуривание поверхности.
• Заполнение пустот под лентой.
• Полный демонтаж фундамента, заливка новой ленты.

причины повреждения ленты фундамента

О необходимости ремонта ленточного фундамента можно судить по появлению глубоких трещин на его поверхности. Причины могут быть следующие:

• Проседание грунта.
• Использование при строительстве ленты кирпич для кладки верхней части (лента из блоков ФБС).
• Отсутствие у бетонного фундамента каркаса из арматуры.
• Не закрытые продухи вентиляции в холодное время года.
• Неправильные расчеты нагрузок на фундамент.
• Неправильно сделанная дренажная система или ее отсутствие.

Какие меры необходимо предпринять, если в ленте фундамента появились трещины? Существует несколько способов борьбы с этой проблемой, все зависит от причин деформации.

В большинстве случаев достаточно стянуть трещины металлическими полосами, залить их раствором бетона.



Для этого всю поверхность фундамента тщательно осматривают, отмечают все повреждения и трещины. Далее все полости заполняются бетоном, в который нужно добавить химические компоненты для защиты раствора от перепадов температуры и влажности. После этого края трещин стягивают металлическими полосами.

усиление ленточного фундамента — защита от осыпаний

Иногда со временем некоторые части ленты фундамента начинают осыпаться. Причин может быть несколько:

Заливка фундамента в холодное время года без добавления противоморозных средств защиты – бетон не застывает, а просто замерзает и с наступлением тепла разрушается.
Излишек воды в растворе, в результате чего марка бетона понижается, прочность падает. Не стоит исключать и банальное воровство, когда при заливке фундамента рабочие «экономят» качественный цемент. Поэтому такие ответственные работы необходимо или контролировать лично, или доверять надежным проверенным компаниям. Фундамент также может осыпаться из-за добавления в раствор песка с высоким содержанием глины. Это нетрудно проверить даже при поверхностном осмотре поверхности – глиняные комочки оставляют после себя полости, внутри которых находится кусочек глины.

Осень глина активно впитывает влагу, которая зимой замерзает, увеличивается в объеме, и начинает откалывать фрагменты бетона. Как результат – появление выемок, трещин, осыпание бетона. Особенно это заметно по углам ленты. Низкое качество цемента тоже может быть причиной преждевременного разрушения ленты, поэтому необходимо обращать внимание на марку, координаты производителя, наличие характеристик и условий использования материала.

Спасти от осыпания и усилить ленточный фундамент можно следующим образом.
Для начала тщательно осмотреть всю поверхность ленты, отметить места повреждений. Косметический ремонт в данном случае полностью бесполезен. Пустоты большого размера заполнить специально предназначенным для таких работ раствором.
Саму ленту с наружной стороны утепляют и надежно защищают от влаги для предупреждения дальнейшего разрушения.

В дальнейшем ленту все же придется полностью перезалить, но срок «жизни» фундамента можно существенно продлить, заполнив все обнаруженные полости бетоном, а при использовании качественного утеплителя, гидроизоляции, периодическом осмотре и устранении повреждений фундамент прослужит достаточно долго.

какие меры предпринять, если фундамент стал мягким

Случаи, когда от ленты фундамента можно отщипнуть пальцами кусочек бетона и размять, как глину, очень редкие. Такое состояние бетона обусловлено тем, что при его замешивании грубейшим образом была нарушена технология, в раствор не добавлено нужное количество цемента, вместо качественного песка использовалась его смесь с глиной, которую в бетонный раствор добавлять категорически запрещено.

В этом случае единственный надежный выход из положения – полный демонтаж старого фундамента и заливка новой ленты.

Никакое усиление и восстановление в этом случае не поможет. Такой дефект ленты замечают обычно на этапе высыхания, особенно, когда раствор долго не схватывается. Строить дом на таком фундаменте нельзя – он просто развалится.

Демонтажные работы нельзя назвать простыми и легкими – необходимо полностью удалить бракованный фундамент и залить новый, уже с соблюдением технологии замеса бетонного раствора.

усиление ленточного фундамента с одной стороны

Случается, что уже в процессе эксплуатации лента фундамента может приподыматься с одной стороны. Причинами могут быть как залитый с нарушениями фундамент, так и халатно проведенные проектировочные работы, в результате чего одна часть дома получается слишком легкой. Как результат – после зимнего пучения грунта здание не может как следует посадить на место ленту фундамента.
Сделать ремонт фундамента в этом случае довольно сложно – требуется заполнить пустоту под подошвой и выровнять само здание.

Перед тем как начинать восстановительные работы, всю ленту тщательно осматривают, и если она очень сильно повреждена и деформирована, то требуется полностью заменить фундамент – а это дорогой и трудоемкий процесс. Ног если существенных повреждений нет, ленту можно выровнять. Для этого бетон заливают в пустоты под фундаментом, приподымая его таким образом на нужную высоту. В процессе проведения восстановительных работ нужно постоянно контролировать состояние фундамента.
Стоимость проведения таких работ может сильно отличаться для каждого конкретного случая, так как возможно применение разных материалов, часто необходимо присутствие специалистов.

Усиливать фундамент необходимо во многих случаях, особенно при явных повреждениях и появлении трещин в конструкции. Но даже если признаков повреждения нет, нужно регулярно проводить профилактический осмотр основания, для выявления возможной деформации и определения степени опасности повреждений.
В подавляющем большинстве случаев имеет место небольшое повреждение ленты, которое устраняется вышеописанными способами.

Методы реконструкции и усиления оснований и фундаментов

Повышение несущей способности оснований и фундаментов при реконструкции может быть обеспечено за счет:

усиления и изменения конструкции или размера фундамента;

* закрепления грунтов основания инъктированием;

* механического уплотнения;

* армирования.

Укрепление и усиление фундаментов проводят в следующих случаях:

* при снижении прочности материала фундамента в результате его разрушения, физического и химического выветривания или износа;

* при реконструкции здания, вызывающей увеличение нагрузок или появление дополнительных воздействий, например, вибрации от оборудования;

* при новом строительстве рядом расположенного здания, подземного сооружения, прокладке коммуникаций и т.д.

* при появлении деформаций в конструкциях, общем крене здания.

2.3. Используют следующие методы усиления фундаментов:

* укрепление тела фундамента путем инъекций, которое применяется при небольших разрушениях материала фундамента и незначительном повышении нагрузок на фундаменты;

* устройство обойм без уширения или с уширением подошвы фундамента;

* подведение конструктивных элементов под существующие фундаменты – плит, столбов, стен, осуществляемое при необходимости повышения несущей способности основания или углубления фундаментов;

* подведение новых фундаментов с использованием, главным образом, свай различный видов – вдавливаемых, буронабивных, буроинъекционных, бурозавинчивающихся и др., которое осуществляется при значительном увеличении нагрузок и значительной глубине залегания несущего слоя грунта;

* переустройство столбчатых фундаментов в ленточные и ленточных в плитные;

* устройство щелевых (шлицевых) фундаментов.

Укрепление оснований зданий и подземных сооружений производится в следующих случаях:

* при ослаблении оснований в период их эксплуатации, в результате чего происходят значительные общие и неравномерные осадки, а также крены зданий;

* при реконструкции зданий и подземных сооружений, когда происходит увеличение нагрузок и (или) перераспределение их между несущими конструкциями.

Инъекционное закрепление грунтов различными растворами применяют для:

* усиления оснований при углублении фундаментов;

* устройства плиты под зданием из закрепленного грунта;

* цементации зоны контакта подошвы фундамента с грунтом;

* устройства противофильтрационных завес и пристенной наружной гидроизоляции подземных конструкций.

Примеры решений по усилению фундаментов:

Рис. 1. Усиление фундамента под наружную стену с использованием ж\б вставок и защита стены фундамента обмазочной гидроизоляцией.





Рис. 2. Усиление фундамента под внутреннюю стену с использованием ж\б вставок и защита стены фундамента обмазочной гидроизоляцией.





Рис. 3. Усиление фундамента под наружную стену с омоноличиванием уступа.



Рис. 4. Усиление фундамента под внутреннюю стену с омоноличиванием уступа.





Рис. 5.Фрагмент плана усиления фундамента с омоноличиванием уступа.



Рис. 6. Усиление фундамента под наружную стену с устройством сплошной ж/б обоймы.



Рис. 7. Усиление фундамента под наружную стену с устройством столбов и установки ст. балок.



Рис. 7. Усиление фундамента под стену с устройством ростверков, установки ст. балок и буронабивных свай. 1 – стальная прокатная балка; 2 – ж/б ростверк; 3 – буронабивные сваи.





Рис. 7. Усиление основания под подошву фундамента с нагнетанием составов усиления. 1 – полость нагнетания составов усиления; 2 – трубопровод; 3 –компрессорная установка.






Что лежит в основе? Использование в методах и способах укрепления фундамента

Что такое фундамент?

Фундамент – это деликатная строительная техника для укрепления существующего фундамента или установки нового фундамента под старым фундаментом на большую глубину.



Фундамент может потребоваться по разным причинам

  • Свойства грунта, поддерживающего фундамент, могут измениться.
  • Строительство близлежащих сооружений требует выемки грунта, поддерживающего существующие фундаменты.
  • Для увеличения глубины или несущей способности существующих фундаментов для поддержки надстройки еще одного этажа здания.
  • Землетрясения, наводнения, засухи или другие естественные причины вызвали движение конструкции.

Использование в качестве опоры
• Улучшение состояния слабой почвы.
• Поднять осевшие фундаменты или плиты.
• Стабилизация провалов.
• Обработка расширяющейся или просадочной почвы.

В каких случаях требуется поддержка?

  • Почва, которая поддерживает существующий фундамент здания, подверглась эрозии, возможно, из-за негерметичных стоков, корней деревьев или изменений погоды. Такая эрозия может привести к смещению или проседанию фундамента.
  • Если вы планируете построить дополнительный этаж, может потребоваться установка фундамента для увеличения несущей способности существующего фундамента.
  • Может потребоваться повторная стабилизация фундамента, если конструкция сдвинулась из-за стихийных бедствий, таких как наводнения или землетрясения.

Только квалифицированный геодезист или инженер-строитель может определить, требуется ли фундамент, поэтому обязательно обратитесь за помощью к профессионалу, если какое-либо из вышеперечисленных условий применимо к вашей собственности.

Также рекомендуется провести структурное обследование здания, которое вы планируете купить, чтобы определить, проводилось ли в прошлом подкрепление, так как иногда здания, у которых были проблемы с фундаментом, бывает трудно застраховать.

Методы подкрепления

Подкрепление может осуществляться следующими способами:

  1. Котлованным методом.
  2.  Свайные методы.
  3. Крепление к стенам.
  4. Фундамент для домкрата.
  5. Игольчатая и свайная основа.
  6. Табурет «Пинфорд» с методом опоры.
  7. Корневая свая или угловая свая Подпирание колонн.
Нажмите здесь, чтобы получить информацию о матовом фундаменте

Методы укрепления фундамента дома. Укрепление и стабилизация

просмотров 3387

Методы усиления фундаментов домов.Усиление и стабилизация

В настоящее время существуют различные методы укрепления оснований и фундаментов, которые помогут вам избавиться от лишних проблем в технической составляющей строения. Необходимость усиления может возникнуть при разных обстоятельствах, но чаще всего эта процедура производится в случае износа здания или при разрушении конструкции фундамента, а также в профилактических целях. В случае возникновения проблемы следует сразу же заняться ее решением, и обратиться за помощью к профессионалам для сохранения эксплуатационных свойств на долгое время.



Инъекционный метод Strong >

Одним из распространенных способов является усиление фундамента инъекцией, технология которого позволяет проводить ремонтные работы в кратчайшие сроки. Плюс технология усиления ленточного фундамента инжекцией избавит от лишней пыли и шум.

Процесс усиления производится за счет введения под давлением полимерной смолы в основание грунта. За счет этого основание становится значительно более плотным за счет полного заполнения всех пустот и выхода влаги из пор.После этого точечная закачка раствора возвращает фундамент в исходное положение и повышает несущие свойства.



Цементный метод крепкий>

Усиление фундамента по технологии цементирования необходимо в случае малейших признаков деформации или разрушения. Метод заключается в бурении скважин в пораженных участках, после чего в них наносится специальный раствор. После этого цемент заполняет все свободное пространство, значительно укрепляя фундамент.



Усиление фундаментов бурением свай крепких >

В настоящее время наиболее популярным способом усиления фундамента для большинства сооружений, в частности усиления кирпичного фундамента, являются буронабивные сваи. пробурить скважину с обеих сторон конструкции вдоль фундамента. Глубина скважин напрямую зависит от породы грунта. После этого в готовые скважины заливается специальный раствор и устанавливаются армированные сваи.



Установка железобетонной обоймы прочной >

Также некоторые фундаменты имеет смысл предварительно укрепить специальными железобетонными ограждениями. Этот метод широко распространен, когда необходима основа для груди. Усиление монолитных железобетонных срезов фундаментов по технологии, укрепляющей все наружное пространство, так как раствор заполняет все пустоты кладки. Принцип технологии заключается в укреплении фундамента арматурной сеткой и установке опалубки.Между сеткой и опалубкой заливается раствор, который после полного застывания укрепляет всю конструкцию.



Усиление фундамента от компании «Граундтек» strong >

Ведущие специалисты не рекомендуют выполнять фундамент своими руками, так как это может привести к печальным последствиям. Гораздо эффективнее обратиться за помощью к «Граундтек». Мы много лет занимаемся усилением и укреплением фундаментов под спецтехнику.В основе технологии в основу фундамента вводятся геополимерные смолы, которые заполняют все пустоты и за счет расширения полностью стабилизируют фундамент.

Перед работой мы тщательно диагностируем конструкцию фундамента для выявления имеющихся проблем. Только после этого выполняются все рабочие процессы. Благодаря уникальным методикам все работы выполняются без необходимости освобождения помещения или подвески. шаги выполняются бесшумно и очень быстро, не оставляя лишнего мусора.Вы можете получить подробную консультацию по телефону, указанному на сайте, или заказать обратный звонок.

различных способов стабилизации фундамента

Фундамент – очень важная часть любого дома. В любом случае, структурная целостность вашего дома во многом зависит от фундамента, на котором он построен. Вот почему вы должны быть внимательны, когда он строится или ремонтируется.

Прочность или целостность фундамента во многом зависит от человека, который его строит, и от используемого метода.Кроме того, прочность грунта под ним также играет большую роль в определении целостности фундамента.

Всегда следите за своим фундаментом на предмет трещин или протечек воды. Но иногда может быть трудно понять, нуждается ли ваш фундамент в ремонте или нет. Требуется опытный специалист, чтобы осмотреть и выяснить, есть ли какие-либо проблемы с вашими фондами.

Признаки того, что ваш фундамент нуждается в ремонте

Прежде чем обратиться к специалисту по ремонту, обратите внимание на несколько видимых признаков, которые помогут вам понять, есть ли проблема с вашим фундаментом:

• Горизонтальные трещины и ступени

• Недавно приклеенные окна и двери

• Зазоры вокруг гаражных ворот

• Кусачки для ногтей

Методы стабилизации фундамента

Раньше стабилизация фундамента означала просто поднятие дома с фундамента и заливку бетоном, чтобы выровнять площадь.Однако многое изменилось и сегодня существуют разные виды стабилизации фундамента.

Стальные опоры

Это один из наиболее предпочтительных методов ремонта фундамента. Он настоятельно рекомендуется инженерами-строителями, потому что он имеет проверенный опыт стабилизации фундаментов, которые проседают или смещаются в неустойчивую почву. Основная цель этого метода состоит в том, чтобы избежать дополнительных расчетов.

В этом методе используются трубы из оцинкованной стали, покрытые эпоксидной смолой и соединенные друг с другом.Подрядчик использует гидроцилиндр, чтобы вдавить стальные опоры глубоко в фундамент, чтобы обеспечить вашему дому максимальную поддержку.

Бетонные опоры пресса

Бетонные опоры не требуют времени для затвердевания, как залитый бетон. Тем не менее, они не прикреплены к фундаменту, как стальные сваи. Это позволяет бетонным опорам легко опускаться или наклоняться с течением времени. Это менее дорогой метод, но, вероятно, в ближайшем будущем потребуется еще один ремонт.

Стальные опоры

Стальные опоры представляют собой просто стальные трубы, состоящие из спиральных лопастей в нижней части.Спереди к опорам фундамента прикреплены спирали, обеспечивающие необходимую несущую способность стальных труб.

Этот метод ремонта позволяет легко закручивать сваи в зону фундамента с помощью моментного гидравлического двигателя.

Фундаментные сваи

хороши тем, что они соединены с землей с помощью металлической головки. Затем опоры испытывают с дополнительным весом, который они никогда не смогут удержать.

После прохождения испытания на вес это будет свидетельством того, что стальные трубы способны поддерживать фундамент.

Бетонные опоры

Бетонные опоры также стали распространенным методом ремонта фундаментов. Они создаются путем заливки бетона в отверстия, которые были просверлены под существующим фундаментом вашего дома. Большинство людей избегают этого метода ремонта, потому что он трудоемкий и намного более грязный.

Процесс установки занимает около трех недель. Бетону требуется время, чтобы затвердеть, и это должно происходить без каких-либо помех.Затем дом опускают в бетон после того, как он достаточно затвердеет.

Угон

Этот метод ремонта обычно используется для поднятия небольших бетонных конструкций. Он подходит для ремонта таких вещей, как гаражи, подвальные этажи и тротуары.

Он работает путем сверления отверстий в бетонной плите и заливки бетонной смеси внизу, чтобы обеспечить дополнительный уровень стабилизации. Этот метод почти аналогичен прокладке фундамента, за исключением использования стальных труб.

Несмотря на то, что мы обсудили несколько методов ремонта, таких как забивка фундамента, бурение грунта и заливка бетона, профессионал лучше всего сможет порекомендовать наиболее подходящий метод.Позвоните сегодня в Ground Up Foundation Repair, чтобы решить все вопросы, связанные с ремонтом фундамента.

6 способов улучшить фундамент для любого здания

Вы слышали, что для прочного здания необходим прочный фундамент, поддерживающий стены и полы. И это правда. Без правильного старта на дне верх будет в основном без опоры и опасно нестабилен. Другие опасения также связаны со слабым фундаментом. Это может привести к серьезным проблемам и даже к непоправимому структурному повреждению.К счастью, для предотвращения любой такой проблемы можно использовать некоторые основные превентивные и боевые меры. При строительстве прочного фундамента стабильность превыше всего. Вот четыре фактора, которые вы должны учитывать, чтобы улучшить фундамент здания.

1. Обследование почвы.

Проверка состояния грунта является первым шагом перед началом любых работ на нем. Когда дело доходит до строительства прочного фундамента, решающее значение имеют тип почвы и ее состояние. Если наземная инспекция будет проигнорирована, это может привести к нестабильности в будущем.Ваш инженер-строитель или ваш архитектор могут быть надежным человеком, к которому можно обратиться для осмотра почвы, особенно перед бурением в Нью-Йорке или других престижных местах.

Скорее всего, у вас возникнут трещины в кладке. Это происходит, когда глинистая почва регулярно расширяется и сжимается по мере намокания. Каждый раз, когда это происходит, появляются трещины, и со временем здание как бы оседает. Эта проблема особенно распространена в районах с чрезмерным количеством осадков или просто в периоды сильных дождей.

Чтобы решить проблему, вам нужно обратиться к профессионалу. Они немедленно устранят проблему и, надеюсь, предложат вам идеи о простейшем способе предотвращения растрескивания в будущем, включая переоценку вашей планировки, грунтовых вод и почвы. В определенных местах вы можете залить цементным раствором или домкратом, чтобы компенсировать любые углубления на дорожке или террасе. Просто убедитесь, что при этом вы не меняете дренаж и не ведете его прямо к своему зданию. Это сведет на нет цель пересортировки и заливки раствором под давлением.

2. Процесс земляных работ и планировки.

Удалите из земли все мелкие камни, камни, гальку, ветки, корни и т. д., поскольку такие отходы могут затруднить процесс строительства фундамента. Удаление отходов необходимо, потому что они также могут мешать поддержанию определенного уровня склона при выравнивании почвы. Обязательно копайте землю только на необходимую глубину. Для получения точных результатов вам может прийти на помощь подрядчик по земляным работам.

3.Построить Фонд.

Чтобы начать строительство фундамента, установите фундамент. Имейте в виду, что вы будете либо заливать бетон в деревянные формы, либо прямо в траншеи для создания фундамента. Это зависит от типа фундамента, который вы хотите, и типа почвы. Бетон нуждается в армировании для дополнительной прочности и устойчивости к трещинам. Установка арматуры (стальной арматурный стержень) стоит небольших дополнительных затрат. После заливки бетона обязательно проверьте отсутствие воздушного зазора, так как это приведет к образованию новых трещин в фундаменте.Заделайте опоры качественным герметиком. Помните, что бетонное основание должно быть вылечено от любых лазеек, прежде чем продолжить. Обратите внимание на мельчайшие детали, такие как правильная смесь бетона, количество воды в нем, глубина заливаемого слоя и т. д. Воспользуйтесь помощью подрядчика по бетону, ориентированного на качество, для успешного строительства фундамента.

4. Закончите свой фундамент.

И последнее, но не менее важное: используйте инструменты для отделки бетона, такие как ручная терка, мастерок, кромкообрезной станок и ручная нарезка, чтобы выровнять верхний слой фундамента.Нанесите еще один слой герметика, чтобы избавиться от оставшейся влаги. Вы можете выбрать герметики на акриловой основе, потому что они хорошо работают как отвердитель, а также как герметик.

Создание прочного фундамента — работа, требующая максимальной осторожности. Проконсультируйтесь с опытным подрядчиком по бетону, чтобы он помог вам настроить основу в соответствии с характеристиками почвы, а также вашими требованиями. Полезно получить экспертную помощь, потому что это обеспечит прочную основу на долгие годы. Крепкий фундамент — это не просто ключ к строительству стабильного здания с нуля.Это также то, как вы строите существенное здание из поля вниз. Убедитесь, что у вас нет длительных проблем, которые могут вызвать у вас постоянные головные боли.

Что такое подкрепление? – Архитектура Хенсона

Что такое подкрепление?

Подкрепление — это процесс, используемый для ремонта, усиления или увеличения глубины существующего фундамента путем опускания фундамента, чтобы он мог опираться на более устойчивый грунт.

Несмотря на то, что подкрепление часто связано с восстановлением поврежденных или несостоятельных фундаментов, оно также используется в случаях, когда изменилось назначение здания, добавляются этажи к верхним этажам или требуется дополнительная глубина в подземных пространствах, таких как подвалы. или подвалы.В густонаселенных городских районах, таких как Нью-Йорк, фундамент также является обычной практикой при строительстве прилегающих, прилегающих или близлежащих сооружений, которые требуют удаления или выемки грунта, поддерживающего соседние объекты.

Процесс фундамента начинается с удаления или выемки грунта из-под существующего фундамента.

Во избежание риска подмыва фундамента, что может привести к разрушению конструкции, удаление грунта выполняется контролируемыми этапами, называемыми «шпильками», ограниченной длины.Глубина котлована определяется инженером-геотехником, который оценивает состав почвы, чтобы определить слои, подходящие для того, чтобы выдержать вес здания. Вынутый грунт заменяется новым материалом, обычно бетоном, который образует новый фундамент под существующим. Как только один из «штифтов» будет готов и бетон затвердеет, процесс повторяется на следующем участке фундамента, пока вся стена не будет усилена.

Существует несколько методов поддержки, в том числе:

  • Массовая заливка
  • Балка и основание
  • и мини-свая

Метод массовой заливки является наиболее распространенным из-за его низкой стоимости и способности выдерживать большие нагрузки на фундамент.В этом методе под существующими секциями фундамента заливается сплошной сплошной бетонный фундамент. Хотя в этом методе используется много материала, это самый простой метод проектирования, он не требует тяжелой техники и может обеспечить непрерывность использования во время строительства.

Более технически совершенным методом является метод балки и основания, при котором железобетонная балка сооружается под всем фундаментом для замены существующего основания. В этом методе новая балка передает нагрузку на массивное бетонное основание, которое равномерно распределяет нагрузку по почве.Хотя этот метод более совершенен по своей конструкции, его осуществимость во многом зависит от конструктивной конфигурации здания над фундаментом.

Если грунтовые условия изменчивы или доступ к площади фундамента ограничен, можно использовать метод подкрепления на мини-сваях. В этом методе «сваи» или глубокие вертикальные структурные элементы вбиваются в землю в просверленных отверстиях, достаточно глубоких, чтобы сваи могли опираться на устойчивый грунт. Сваи обычно простираются не менее чем на 15 футов под землей, но в зависимости от состояния почвы могут достигать глубины более 50 футов.Хотя этот метод может преодолеть даже самые неблагоприятные почвенные условия, инженерные работы более сложны, и процесс может оказаться довольно дорогим из-за необходимых технических знаний и специального оборудования.

Если вы планируете выполнять структурные работы на вашем существующем объекте — по выбору или в рамках программы восстановления — важно нанять фирму с большим опытом работы в тесном сотрудничестве с инженерами-строителями, инженерами-геотехниками и Департаментом строительства Нью-Йорка, чтобы снизить риск негативного воздействия на вашу собственность и окружающих вас людей.

Если у вас есть какие-либо вопросы по выполнению работ в вашем существующем здании, не стесняйтесь обращаться к нам.

Что такое подкрепление (определение, история и типы)

Если вы раз или два сталкивались со строительным/инженерным блоком, то вы определенно знакомы с техническим термином , лежащим в основе .

И, если вы заядлый фанат WWE, вы знаете, что в основе лежит , а не фирменный ход Гробовщика — это The Tombstone Piledriver (что звучит как большая плохая CAT, которую мы использовали бы здесь, в Далингхаусе, чтобы управлять Пирс).

По правде говоря, термин «подкрепление» имеет широкий, широкий диапазон, который включает в себя множество факторов, которые связаны конкретно с ремонтом фундамента и осадкой фундамента .

Ознакомьтесь с нашим исчерпывающим руководством по ремонту фундамента, в котором очень подробно рассматривается фундамент.

Нажмите на ссылку ниже, чтобы загрузить наш БЕСПЛАТНЫЙ печатный контрольный список признаков осадки фундамента –

Эта статья будет исчерпывающим изложением основы и охватит:

  1. Определение фундамента
  2. Причины поддержки
  3. Краткая история о подкреплении
  4. Типы фундамента
  5. Массивная бетонная основа
  6. Балка и опора основания
  7. Фундамент для мини-свай
                 a.Толкающие опоры
                 b. Спиральные сваи
                 c. Спиральные стяжки
  8. Альтернативы подкреплению
  9. Почему домовладельцам нужна опора

Итак, расслабьтесь, расслабьтесь и наслаждайтесь манией метания складных стульев UNDER-!

Определение основы

Что такое подкрепление?

Подкрепление – это укрепление и усиление существующего основания строения, как правило, за счет увеличения глубины и ширины основания.

Подкрепление получило свое название потому, что процедура подкрепления выполняется поэтапно, чтобы сразу не нарушить целостность всей конструкции.

Выемка грунта осуществляется поэтапно, обозначаемыми штифтами .

(*Примечание – будь то массивная заливка , или балка , или мини-свая , подкрепляющая, все выполняется в секциях).

Мне нравится думать об этом, как о втыкании булавок в пробковую доску, чтобы удерживать лист бумаги на месте, или о закреплении булавок на бельевых веревках, чтобы белье не высыпалось — важная мысль, которую следует вынести из этого термина, состоит в том, что наличие нескольких булавок обеспечивает устойчивость.

Основания для поддержки?

Существует длинный перечень причин, по которым необходимо проводить поддержку. Вот краткий список, который поможет нам понять уникальные возможности базовой поддержки.

Для конструкции может потребоваться опора , если –

  •   Исходный фундамент недостаточно прочный/устойчивый, чтобы поддерживать существующую конструкцию
  •  Первоначальное использование конструкции изменилось, что требует усиления фундамента
  •  Почва не способна выдержать вес конструкции
  •   К конструкции добавляется еще один этаж, требующий более глубокого фундамента, чтобы поддерживать большую несущую способность
  •   Дешевле отремонтировать/усилить, чем купить новый
  •   Сейсмическая активность, засуха, наводнение или другие стихийные бедствия поставили под угрозу структурную безопасность конструкции

Простой взгляд на подкрепление таков: любая внешняя сила, которая ставит под угрозу прочность, целостность и функциональность вашего фундамента/фундамента, является причиной для подкрепления (обеспечения армирования/структурной поддержки).

Примечание. Если вы не уверены, что ваш дом требует фундамента, вам следует обратить внимание на контрольные признаки и симптомы усадки фундамента .

История создания

Фундамент олдскульный, я имею в виду очень старый — старше грязи.

Фундамент, с точки зрения структурного и архитектурного проектирования, существовал задолго до 15 го века.

Фактически, великий итальянский гуманист эпохи Возрождения и архитектор Леон Баттиста Альберти обрисовал обширные преимущества, лежащие в основе его всеобъемлющего трактата по теории и практике архитектуры De Re Aedificatoria ( Об искусстве строительства ), опубликованного в 1452 году.

Уже давно существует традиция укреплять мосты, туннели, небоскребы и дома с помощью фундамента.

Более современным примером подкрепления является история устаревшего отеля Commodore (спроектированного знаменитым Гомером Дж. Балкомом, который также спроектировал Эмпайр-стейт-билдинг).

Отель Commodore, построенный в 1917 году, был возведен прямо над (и, следовательно, поддержан) структурой метро Grand Central Station.

В 1979 году в отеле Commodore была проведена масштабная реконструкция, прежде чем возобновить свою деятельность под новым названием Grand Hyatt.

Эта реконструкция оказалась экстремальной и потребовала увеличения пространства над головой на антресольном уровне метро (промежуточный этаж) для улучшения оттока пассажиров.

Это потребовало обширной опоры и значительного переноса нагрузки вышеописанного отеля за счет временной поддержки, очередности и домкрата.

Вы можете узнать больше об этом проекте в разделе «Основание исторических сооружений на Центральном вокзале, Нью-Йорк, » Яздана Маджди, доктора философии, магистра ASCE; и Ричард Гиффен PE, F.ASCE.

Короче говоря, фундамент позволяет творить современные архитектурные чудеса.

И, что печально, его никогда не увидишь (потому что он под землей). В этом смысле он похож на вечно неуловимого Джона Сину — , ты меня не видишь, .

Типы опор

Архитекторы, инженеры и строители сходятся во мнении, что существует три основных типа фундамента:

1.Массивная бетонная основа/массовая заливка

Фундамент из массивного бетона, возможно, является старейшим и наиболее часто используемым методом ремонта фундамента на планете.

Это включает в себя рытье ям/пустот под ослабленным фундаментом и заливку новой глины/бетона/наполнителя под первоначальный фундамент.

Увеличивает глубину и ширину фундамента, обеспечивая дополнительную внутреннюю поддержку.

Это просто. Базовый. Выполняет работу. Вы можете записать это на мел – выкопайте яму под существующим фундаментом и заполните ее вспомогательным материалом.

2. Балка и опора основания

Это более новая форма фундамента, при которой железобетонная/стальная балка сооружается ниже, выше или вместо существующего фундамента.

Затем балка переносит вес здания на эти бетонные/металлические основания, расположенные в стратегических несущих местах.

Это немного сложнее, чем фундамент из массивного бетона, поскольку по сути это , добавляющий новую бетонно-стальную основу к старой, а не , заменяющий ее .

3. Подкладка мини-сваи

Этот тип опоры обеспечивает наибольшую гибкость в отношении ограниченного/ограниченного доступа и значительного загрязнения окружающей среды.

Фундамент на мини-сваях обычно используется, когда нагрузку конструкции необходимо передать на более прочный несущий грунт на большей глубине (иногда до 50 футов).

Он возник в Италии еще в 1952 году и претерпел множество различных вариаций под многочисленными именами и патентами.

Так что, да, это может быть мафией, а может и не быть… (как упоминалось в наших 25 вопросах, которые следует задать при найме подрядчика по ремонту фундамента).

Это тот вид фундамента, который мы обычно делаем здесь, в Dalinghaus Construction Inc., с нашим:

  1. Толкающие опоры

Полые цилиндрические трубы обычно длиной 30 дюймов, изготовленные из стали, оцинкованной горячим способом, с максимальной грузоподъемностью 68 тысяч фунтов.

Они проталкиваются через приводную головку к несущему слою и крепятся к основанию конструкции с помощью ремонтного кронштейна.

      2. Спиральные опоры

Квадратные или круглые трубы обычно имеют длину 30 дюймов и состоят из стали, оцинкованной горячим способом, с приваренными к днищу спиралями для обеспечения дополнительной поддержки и максимальной грузоподъемностью 74 тысячи фунтов.

Их ввинчивают в землю до тех пор, пока они не достигнут надежного несущего слоя, а затем прикрепляют к основанию конструкции с помощью ремонтного кронштейна.

     3. Спиральные стяжки

Квадратные трубы разного размера, как правило, изготовленные из оцинкованной горячим способом стали, имеют спирали/скребки и вбиваются в землю под углом, чтобы действовать как анкер.

Спиральные подхваты представляют собой стержни, применяемые для поддержки, укрепления, анкеровки и выравнивания подпорных стен или наклонных фундаментов, и могут иметь максимальную грузоподъемность до 200 000 фунтов.

Их ввинчивают в землю до тех пор, пока они не достигнут подходящего несущего слоя, а затем закрепляют с помощью китобойной пластины.

Это самый сложный вариант андерпининга, так как он включает в себя большое разнообразие инструментов и ресурсов для применения.

Проще говоря, представьте, что ваш дом стоит на подземных сваях.

Эти сваи вбиваются в выдерживающую нагрузку почву или коренную породу, обеспечивая прочную опору для вашего фундамента.

Альтернативы подкреплению

Поскольку определение фундамента относится конкретно к армированию/укреплению самого фундамента, альтернативы пытаются укрепить грунт .

Мы видим это по внедрению цементного раствора и других расширяющихся химикатов на основе уретана, таких как полиуретан.

Угон

Подъем дорожной одежды/бетона/плит путем закачки под них бурового раствора/шлама (бетона) через просверленные отверстия. Давление расширяющейся грязи поднимает тротуар по высоте.

Инъекция раствора

Этот метод ремонта фундамента заключается в том, что цементный раствор впрыскивается непосредственно в почву, изменяя химический состав прилегающих естественных почв так, чтобы они приобретали низкую вязкость.

Раствор/химическое вещество обычно вводят через патрубок с патрубком, который вставляется в предварительно вырытую яму.

Впредь раствор откачивают и дают ему проникнуть в почву, существенно кальцифицируя пораженный участок, так что почва становится более прочной, толстой и менее проницаемой.

Просто вспомните хит номер один Кейна «Stronger». Цель состоит в том, чтобы сделать землю тверже , лучше… сильнее.

Это не лучшая альтернатива подкреплению.

Грязь и использование полиуретанового материала не является долговременным решением вашей проблемы.

И, учитывая, что дома стоят довольно долго, лучше пойти по более постоянному маршруту.

Почему домовладельцам нужна поддержка

Домовладельцам может потребоваться фундамент из-за осадки фундамента — это когда ваш дом утопает в земле из-за обширной почвы, плохого орошения и множества других факторов.

Домовладельцы обычно поддерживают, потому что:

  1. Останавливает их дом от дальнейшего заселения
  2. Им надоело вкладывать деньги в периодические косметический ремонт
  3. Повышает стоимость дома (заселенный дом может потерять 30% своей общей стоимости на рынке — yikes !)

Дом — это огромная инвестиция из-за его долговечности и возможности передачи по наследству или продажи.Фундамент, как правило, является долгосрочным методом ремонта.

Подставка с Dalinghaus

В Dalinghaus Construction Inc. мы считаем, что фундамент является настолько долгосрочным решением, что у нас даже есть пожизненная гарантия !

Итак, для тех из вас, кто живет в Южной Калифорнии и Центральной Аризоне, нажмите на ссылку ниже, чтобы получить БЕСПЛАТНУЮ инспекцию фундамента —

Методы подкрепления – Helical Anchor Inc Методы подкрепления

Подкрепление – это процесс, используемый для ремонта, укрепления или увеличения глубины существующей структуры путем углубления основания, чтобы позволить ему опираться на более устойчивый грунт.Процесс фундамента начинается с удаления или выемки грунта из-под фундамента. Существует три метода подкрепления.

Массовая заливка

Массовая заливка является наиболее широко используемым методом фундамента. Самым большим преимуществом этого метода является его низкая стоимость и способность выдерживать большие нагрузки на фундамент. При методе массовой заливки бетонный фундамент заливается под существующий фундамент по частям. Это простой метод подкрепления и не требует тяжелой техники.

Мини-сваи

Мини-сваи лучше всего подходят для участков с переменным состоянием грунта и ограниченным доступом к фундаменту. В этом методе «сваи» или глубокие вертикальные структурные элементы ввинчиваются в отверстия в земле достаточно глубоко, чтобы сваи могли опираться на устойчивый грунт. Хотя этот метод лучше всего подходит для любого неблагоприятного состояния почвы, этот процесс может быть довольно дорогим из-за задействованного опыта.

Балочный и базовый метод

Балочный и базовый метод является технически продвинутым методом.В этом методе под фундаментом строится железобетонная балка, заменяющая существующее основание. Новая бетонная балка отвечает за передачу нагрузки на массивное бетонное основание, которое равномерно распределяет нагрузку по грунту.

Добавить комментарий

Ваш адрес email не будет опубликован.
