Изготовление входных групп из металлоконструкций на заказ

Одна из основных специализаций работы ОАО «Апрелевский Экспериментальный Завод» — это проектирование и производство входных групп из металла. Специалисты компании готовы взять на себя работу на всех этапах, включая проектирование, разработку дизайна, изготовление конструкций, монтаж и декорирование. Кроме того, мы занимаемся изготовлением входных групп и по эскизам заказчика.

Для расчета стоимости изготовления металлоконструкции позвоните нам по телефону:

+7 (495) 504-15-71

Часто задаваемые вопросы:

  • 19.11.2014

    Хотим заказать входную группу – металлическую дверь в подвал и навес из поликарбоната над входом. Занимаетесь ли вы установкой своих изделий?

  • 19.09.2014

    Как получить от вас коммерческое предложение на изготовление и монтаж входной группы? Чертежи козырька и лестницы с ограждениями имеются.

Форма заказа

Контактное лицо:

Телефон:

Почта:

Комментарий:

Код проверки:

Важно отметить, что все входные группы от ОАО «Апрелевский Экспериментальный Завод» производится только из высококачественной стали, что позволяет добиться исключительных показателей прочности, надежности и долгого срока службы. Кроме того, наши входные группы отвечают всем актуальным на сегодняшний день требованиям безопасности.

Итак, какие задачи решаются с помощью металлической входной группы для дома, магазина или любого другого назначения? В первую очередь, это организация удобного и безопасного входа в помещения. Кованые входные группы отличаются своей высокой прочностью — с их помощью хозяин строения получает надежное и практичное решение на долгие годы.

Подобные конструкции, как правило, рассчитаны на максимально интенсивную эксплуатацию и самые высокие нагрузки, с которым большинство других типов входных групп вряд ли справятся. В то же время им практически не требуется специальных уход, и необходимость срочного ремонта возникает крайне редко.

Еще одна составляющая таких конструкций — декоративная. Металлические входные группы, помимо прочности и надежности, также обладают крайне привлекательным внешним видом, особенно если они дополнительно украшаются дополнительными коваными или любыми другими декоративными элементами. Специалисты ОАО «Апрелевский Экспериментальный Завод» обладают в данной области значительным опытом, что позволяет нам разрабатывать оригинальный дизайн входных групп с учетом любых пожеланий заказчика.

Каждая входная группа — это комплекс архитектурных элементов, которые в зависимости от проекта могут включать лестницу, ограждение, козырек, навес и другие. Мы можем изготовить как весь комплекс полностью, так и любой из его элементов в отдельности.

Каждая входная группа — это комплекс архитектурных элементов, которые в зависимости от проекта могут включать металлическую лестницу, кованное ограждение, козырек или навес из поликарбоната и другие. Мы можем изготовить как весь комплекс полностью, так и любой из его элементов в отдельности.

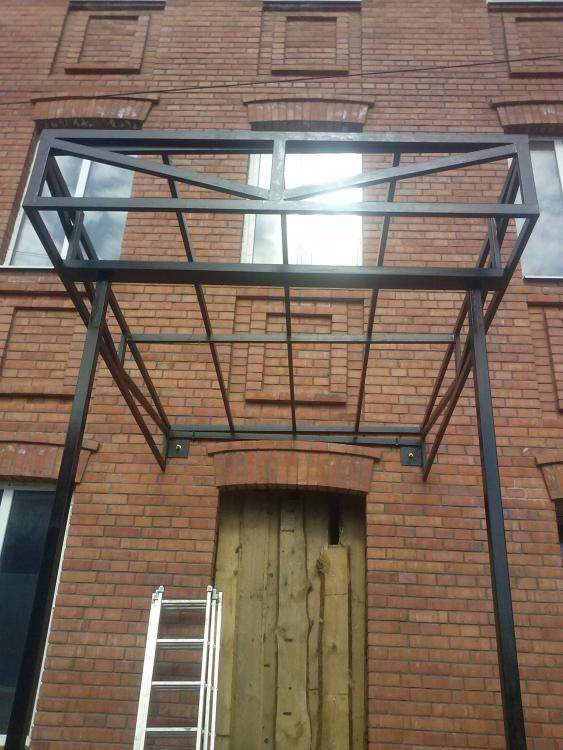

Козырьки входных групп защищают вход в здание от нежелательного атмосферного воздействия — осадков и солнечных лучей.

На сегодняшний день существует несколько видов козырьков, различающихся по форме и конфигурации:

  • — арочные;
  • — куполообразные;
  • — с прямой крышей;
  • — с наклонной крышей;
  • — с одно- или многоскатной крышей.

Кроме того, при монтаже таких конструкций опять же возможны варианты — опорные козырьки устанавливаются на специальные колонны-опоры, а навесные козырьки крепятся к фасаду здания с помощью специальных тросов или кронштейнов.

Еще один возможный элемент входной группы — навесы. Их функционал идентичен функционалу козырьков — защита определенной площади от осадков и солнечных лучей, однако конструкция — отлична. Они могут сильно различаться по размерам, форме и технологии монтажа.

Кроме того, еще одно важное направление работы ОАО «Апрелевский Экспериментальный Завод» в данной области — это изготовление входных групп для магазина. Здесь наравне с техническими характеристиками конструкции большую роль играет ее внешний вид — как правило, дизайн и цветовое решение входной группы для магазина должно соответствовать общему фирменному стилю компании. При покраске мы рекомендуем использовать порошковый способ — возможны любые оттенки европейской палитры RAL.

Что же касается стоимости входной группы из металла от ОАО «Апрелевский Экспериментальный Завод», то она может сильно различаться от проекта к проекту, однако мы стараемся предлагать самые оптимальные варианты с учетом требований заказчика и его финансовых возможностей.

В целом, цены на входные группы для коттеджа, магазина или любого другого назначения рассчитываются на базе нескольких ключевых параметров — сложности конструкции, размеры, условия монтажа, необходимые сроки выполнения работы, особенности отделки и другие.

Чтобы получить консультацию по вопросам стоимости работ, сделать предварительный заказ или вызвать на объект замерщика, достаточно связаться с одним из менеджеров компании по телефону (499) 504-43-89.

Фотографии

Металлические входные группы

Конструкция металлических входных групп

Все входные группы, вне зависимости от использованных при конструировании материалов, разделяются на несколько категорий. Они отличаются по способам исполнения, расходу материала и исполняемым функциям, разнится и изготовление входных групп разных принципов работы дверных механизмов. Поэтому важно донести до клиентов существующие между ними различия.

  Распашные Самый популярный и дешевый способ конструкции дверного механизма. Движущим элементом являются дверные петли; открытие двери возможно в одну сторону.
  Маятниковые В отличие от распашных дверей, маятниковые способны открываться в обе стороны за счет несколько иной конструкции петель и дверной рамы.
  Раздвижные Ходовой и практичный вариант дверного механизма. Движущая система рельсово-каретного принципа позволяет сэкономить пространство: благодаря этому дверь не раскрывается в обычном понимании, а отъезжает по направляющим рельсам в сторону от прохода.
  Телескопические Задействован рельсово-каретный механизм, однако от раздвижных дверей телескопические системы отличаются сегментарным делением створок. Они взаимосвязано перемещаются по треку на каретках, а секции двери при открытии заезжают одна за другую.
  Полукруглые Рельсы и створки подобной конструкции выполнены в виде дуг, что придает входной группе радиальную форму. Стильное решение, которое придает зданию дизайнерскую свежесть.
  Револьверные Лопасти револьверных дверей крепятся к валу, вокруг которого они вращаются при входе и выходе людей. Удачное решение для любого крупного офиса.
  Тамбур Вариант, наиболее подходящий для организаций, чьи рабочие площади расположены непосредственно у выхода из здания. Тамбур позволяет минимизировать потери тепла за счет увеличения показателей термоизоляции.



Рис. 1. Металлические входные группы многообразны в вариантах конструкции





При помощи следующего меню предлагаем посетителям сайта ознакомиться с типами входных групп:

Металлические

Виды стекла для металлических входных групп

Очень многое в конструкции металлических входных групп определяется именно этим параметром. Виды стекла бывают совершенно различными по свойствам, что дает возможность скомпоновать систему по своему разумению и придать ей особые исполняемые функции. Стоит выделить несколько наиболее популярных типов стекла, применяющихся в изготовлении входных групп.

  • Закаленное стекло обладает огромным запасом прочности. Разбить его практически невозможно, что делает данный материал весьма ценным при изготовлении внешних конструкций.
  • Триплекс. Композиция из нескольких листов стекла, склеенных полимерным составом или пленкой. Особо прочный материал. При разбивание осколки остаются на пленке, благодаря чему вероятность травматизма сводится к нулю.
  • Витражное стекло будет очень красиво смотреться за счет оригинального исполнения. Витражи могут иметь любую форму и оттеночную гамму, от простых двухцветных до ярких вариаций с большим разнообразием тонов. Яркое и модное решение.
  • Зеркальное стекло придает входной группе современный и презентабельный вид. Чаще всего подобный материал односторонне прозрачен – из помещения можно посмотреть на улицу, а с улицы видно только отражение.
  • Рельефное стекло тоже будет достаточно редким и необычным ходом в оформлении входной группы. При правильно подобранной текстуре рельефа использование этого материала превысит все ожидания.

Профиль для металлических входных групп

При конструировании входных групп довольно часто используется металлический профиль. Благодаря нему конструкция становится значительно прочнее и устойчивее к плохим погодным условиям. Идеальное решение для создания громоздких и габаритных конструкций. Может покрываться лаком и различными красками.

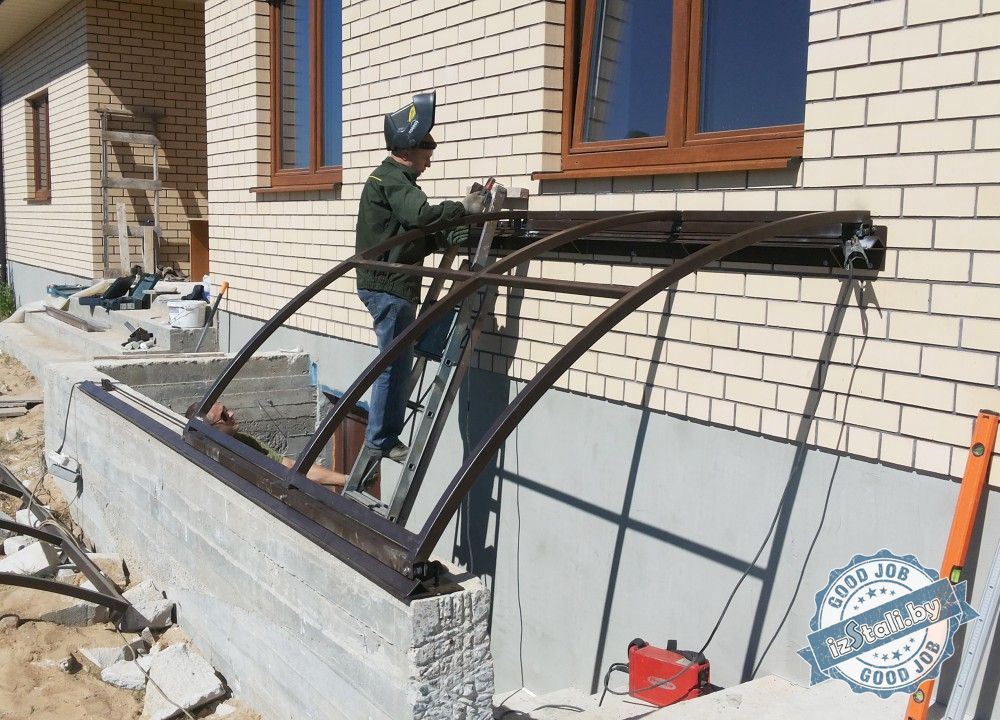

Монтаж металлических входных групп

Монтаж входных групп – это достаточно трудоемкий процесс, который требует хорошего планирования работ, использования качественных материалов и большого запаса времени.

Этапы установки.

  • Предполагаемую площадь необходимо очистить от посторонних предметов и покрытия. Каркас монтируется непосредственно в бетонное основание для наибольшей прочности и устойчивости.
  • Необходимо выбить отверстия в бетоне соответственно в точках расположения вертикальных деталей конструкции. В этих отверстиях, глубина которых не должна составлять менее 20 см, будут закреплены несущие вертикальные отрезки профиля.
  • После установки вертикальных частей необходимо скрепить их горизонтально. Для этого используются соответствующие по длине отрезки профиля и сварочный аппарат.
  • Когда каркас готов, его необходимо обшить металлом. Для этого к профилю крепятся горизонтальные деревянные рейки, на которые листы металла прикручиваются саморезами. Можно использовать и иные технологии, например, использовать готовые элементы каркаса с пазовой системой.
  • После этого необходимо вставить стекла. Для плотного закрепления стекол в проемах могут использоваться разнообразные гибкие уплотнители.
  • Монтаж дверной рамы в проем выполняется при помощи сварки или анкерных пластин. Следует тщательно выровнять ее по уровню, иначе дверь встанет криво. Промежутки между проемом и рамой запениваются монтажной пеной. После этого излишки можно будет срезать, а неэстетичный шов скрыть под наличниками двери или слоем металла.

Рис. 2. Металлические входные группы имеют высокий запас прочности

Принцип установки, изложенный выше, может различаться по виду исполнения. К примеру, револьверные двери устанавливаются несколько иначе.

Предлагаем ознакомиться с разнообразием входных групп по материалам, а также типам конструкций:

Выбор материала

Применение

Выбор типа

Преимущества и недостатки металлических входных групп

Стоит выделить имеющиеся у металлических входных групп плюсы и минусы. К достоинствам можно отнести:

  • большой запас прочности конструкции;
  • многообразие используемых материалов;
  • высокий срок эксплуатации системы;
  • использование высококачественной фурнитуры;
  • широкое пространство для творчества дизайнеров.

Единственным минусом можно отметить лишь плохие теплоизоляционные качества металла. Однако этот недостаток решаем – главное, качественно проложить дополнительную теплоизоляцию и минимизировать зазоры.

Стоимость металлических входных групп

Цена металлических входных групп разнится. В переменные параметры можно отнести:

  • площадь конструкции;
  • количество и стоимость затрачиваемых материалов;
  • используемая конструкция дверных механизмов;
  • тип привода;
  • производитель комплектующих элементов;
  • количество створок;
  • дизайнерская работа и установка дополнительных функций.

Важно отметить, что если в системе будут задействованы автоматические двери, цена всей входной группы, соответственно, будет несколько выше. Об этом стоит помнить при планировании предположительного размера бюджета, который дозволяется потратить на строительство.

Срок изготовления металлических входных групп составляет около трех недель.

Рис. 3. Металлический профиль и стекло – наиболее актуальное сочетание для современных входных групп

Заказ металлических входных групп от нашей студии

Желающим создать типовую или уникальную входную группу – добро пожаловать к нам. Полный спектр монтажных и отделочных работ, включая услуги дизайнера, к вашим услугам. Наша студия сделает входную группу быстро, качественно и с гарантией долгого срока службы.

 Входной тамбур Элитные двери Автоматические

цена за 1 м2, фото

Монтаж входной группы в дом в Санкт-Петербурге: цена за 1 м2, фото

Входная группа в дом в Санкт-Петербурге

✔ Импортные и отечественные материалы
✔ Гарантия на все виды работ
✔ Коммерческое предложение в день заявки
✔ Бесплатный выезд специалиста
✔ Все работы выполняем под ключ

Ваш номер телефона*:

Мы перезвоним вам по указанному телефону, чтобы уточнить все нюансы.


Заявка вас ни к чему НЕ обязывает. Вы можете отказаться в любой момент

Виды входных групп

Преимущества входных групп в дом



Входная группа очень хорошо сочетается с экстерьером частных домов из камня или кирпича. Если есть необходимость соединить алюминиевую входную группу с деревом, следует быть очень аккуратным с выбором, для достижения эстетического вида фасада. Входная группа в доме хорошая защита от непогоды, шума и пыли, кроме этого конструкции данные конструкции имеют очень красивый и стильный вид, что в добавок придаст вашему дому стильный вид. Входные группы достаточно прочный и им не страшны сильный ветер или снег (в случае с наружными конструкциями).

Оставить заявку на монтаж входной группы в дом

Получите консультацию гл. инженера и точный расчет стоимости

Ваш номер телефона*:

Мы перезвоним вам по указанному телефону, чтобы уточнить все нюансы.


Заявка вас ни к чему НЕ обязывает. Вы можете отказаться в любой момент

Как мы работаем

  • ОБРАЩЕНИЕ ЗАКАЗЧИКА

  • ЗВОНОК МЕНЕДЖЕРА И УТОЧНЕНИЕ ЗАКАЗА

  • ПРОВЕДЕНИЕ ЗАМЕРОВ НА ОБЪЕКТЕ

  • ЗАКЛЮЧЕНИЕ ДОГОВОРА

  • ОПЛАТА ПОСЛЕ ВЫПОЛНЕНИЯ РАБОТ

Наши преимущества

1

КАЧЕСТВО

Используем только качественные материалы. Наши конструкции надежны и долговечны.

2

ГАРАНТИЯ

Мы предоставляем гарантии на монтажные работы – 5 лет, на устойчивость конструкций – 15 лет.

3

ПРОФЕССИОНАЛЬНЫЙ ПОДХОД

У нас работают мастера с большим опытом в сфере проектирования, производства и монтажа алюминиевых конструкций.

4

ОПЕРАТИВНОСТЬ

Выполняем в кратчайшие сроки и в точно установленный срок.

5

КОНСУЛЬТАЦИИ

Наши менеджеры готовы ответить на все интересующие Вас вопросы.

6

КОНКУРЕНТНЫЕ ЦЕНЫ

Собственное производство позволяет держать выгодные цены для наших клиентов.

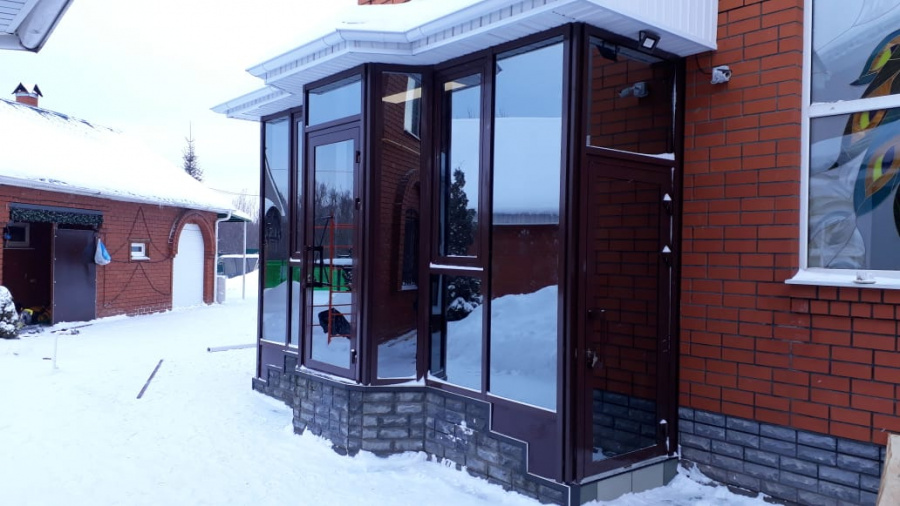

Входная группа в дом

Алюминиевые входные группы – это прекрасное решение в том случае, когда необходимо создать плавный переход из дома на улицу. Входная группа в дом выглядит аккуратно и не утяжеляет общий вид фасада. Легкая конструкция из алюминиевого профиля подойдет для жилого частного дома, так и для офисного здания. Алюминиевую конструкцию можно дополнить любым видом стекла – матовым, ударопрочным, зеркальным, украшенным тиснением и т.д.



В каком случае требуется входная группа в дом

Входные группы из стекла и алюминия призваны выполнять сразу несколько задач. Прежде всего – это обеспечение высокой пропускной способности, что особенно актуально, когда речь идет об административных зданиях, местах общественного назначения, торговых центрах и т.д. Монтаж входных групп в дом позволяет сохранить тепло в помещении, а также сделать фасад красивым и современным. Кроме того, с помощью входной группы вы обозначите главный вход в здание.



Конструктивные особенности монтажа входных групп в дом

Входные группы представляют собой прозрачную конструкцию из стекла и алюминиевого профиля. В зависимости от пожеланий заказчика, двери могут быть одностворчатыми или многостворчатыми. Кроме того, двери могут быть распашные, маятниковые или раздвижные.

Входная группа может состоять из одного ряда дверей или из нескольких. Чем больше контуров – тем выше показатель теплоизоляции. Помимо металлического профиля и стекла, конструкция входного группы обычно включает в себя тамбур, козырек и перила.



Преимущества конструкции входных групп в дом
  • Возможность создавать конструкции любой формы, благодаря пластичности алюминия.
  • В отличие от других металлов, алюминий инертен к окружающей среде.
  • Устойчивость к заморозкам и пялящему солнцу – в сравнении с металлопластиковым профилем, алюминиевые рамы не трескаются и не деформируются в процессе эксплуатации.
  • Общий вес конструкции невелик, в связи с чем даже с виду массивные входные группы с несколькими контурами не перегружают фасад здания.

Наша компания осуществляет изготовление и монтаж входных групп любой сложности. Благодаря большому опыту работы и высокому профессионализму мастеров мы быстро и качественно воплощаем в жизнь даже самые сложные задачи. Чтобы заказать входную группу в дом в Санкт-Петербурге, оставьте нам свой номер телефона, и наш менеджер перезвонит вам, либо сами позвоните в любое удобное время.

Наши работы

  • ru/wp-content/uploads/2018/08/5-6.jpg”>
  • ru/wp-content/uploads/2018/08/12-6.jpg”>

Сертификаты

Наши клиенты

Адрес нашего офиса

г. Санкт-Петербург ул. Кантемировская 37

Кантемировская улица, 37, г. Санкт-Петербург, Россия

Оставить заявку на монтаж входной группы в дом

Получите консультацию гл. инженера и точный расчет стоимости

Ваш номер телефона*:

Мы перезвоним вам по указанному телефону, чтобы уточнить все нюансы.


Заявка вас ни к чему НЕ обязывает. Вы можете отказаться в любой момент

Руководство по устранению неполадок для установки для стандартных стальных дверей и рамки

PDF

СОДЕРЖАНИЕ

  1. Предисловие
  2. Цель
  3. Неправильная дверная/кадрская очистка
  4. Дверной Дверной Связы Регулировка поворотной двери
  5. Поворотная рама
  6. Рама, установленная вне квадрата
  7. Рама с фальцами, загнутыми внутрь или наружу
  8. Глушители
  9. Замок неплотно прилегает к защелке
  10. Замок прилегает слишком туго к защелке
  11. Место отсоединения замка на двери Место отпирания в раме в стене
  12. Угловое соединение не закрывается на раме
  13. Зазор в нижней части двери слишком мал
  14. Рама и дверь Несоосность петель
  15. Рама не закреплена на гипсокартоне
  16. Остекленные оконные блоки
  17. Отсутствует этикетка на огнестойкой раме
  18. Отсутствует этикетка на огнестойкой двери
  19. Проблемы с окраской
  20. Повреждение от пятен от воды
  21. Термический лук

Предисловие

Материал, содержащийся в этом документе, был разработан под эгидой Технического комитета Института стальных дверей.

Институт стальных дверей не одобряет и не поощряет методы ремонта, которые могут отрицательно сказаться на характеристиках продукта или нарушить и/или аннулировать гарантию на продукт.

Пользователь этого документа берет на себя всю ответственность, связанную, помимо прочего, с характеристиками продукта и нарушением гарантий на любой продукт, связанный с установкой и предлагаемыми методами ремонта в этом документе.

Назначение

Целью этого документа является описание проблем, возникающих при монтаже на месте, наиболее часто возникающих при установке стандартных стальных дверей и рам. Следует понимать, что большинство возникающих проблем возникает из-за неправильного применения продуктов и/или неправильной установки.

Предлагаемый метод ремонта требует только основных ручных инструментов и относительно небольшого времени. Следует понимать, что могут существовать более сложные проблемы или составные проблемы, которые требуют обширного ремонта в полевых условиях и модификации продуктов. Эти типы проблем с установкой на месте не рассматриваются в этом документе, и их не следует решать без предварительной консультации с производителем.

Изменения, внесенные в двери и рамы с маркировкой огнестойкости, должны быть выполнены в соответствии с NFPA 80. и рама должна быть должным образом сохранена. Все производители стандартных стальных дверей и рам строго соблюдают допуски, в результате чего номинальный зазор между дверью и рамой составляет 1/8 дюйма. Если этот зазор не соблюдается, могут возникнуть помехи и смещение оборудования.

Правильная установка чрезвычайно важна для обеспечения зазоров и предотвращения множества потенциальных проблем.

Институт стальных дверей имеет множество публикаций, разработанных для установления отраслевых стандартов и помощи в определении, а также в установке стандартных стальных дверей и рам. Одна публикация, ANSI/SDI 250.11, Рекомендуемые инструкции по монтажу стальных рам, будет полезна при монтаже и установке стандартных стальных рам.

Дверь провисла?
Неравномерные зазоры часто являются результатом неправильной установки рам и анкеров рам. Состояние, характеризующееся узкими вверху и широкими внизу зазорами кромки замка, называется «провисание двери». Следующие предлагаемые корректировки могут исправить это состояние.

Петли ослаблены?
Если шарнирный винт не остается затянутым, его можно зафиксировать на месте с помощью продукта типа Loctite, который предотвращает ослабление винта. Кроме того, крепежные элементы типа «Nyloc» можно использовать вместо обычных крепежных винтов.

Петли изношены?
При чрезмерном износе шарнирных шарниров дверь не будет плотно удерживаться. Замените петли.

Правильно ли обжаты петли?
Спецификации производителя петли должны быть проверены, чтобы определить, каким должен быть правильный обжим петли.

Обжим – это небольшое смещение лепестков шарнира у ствола, что позволяет створкам смыкаться.

Удаление наполнителя верхней петли для дверей без ручек
Неправильный зазор можно исправить, сняв верхнюю створку петли, прикрепленную к двери, и вытащив наполнитель (наполнитель петли) из-за створки. После завершения снова прикрепите полотно петли к двери. Наполнитель петли используется на всех неручных дверях.
Добавьте прокладки к нижней и/или средней петле
В дверях с ручным или безручным управлением нижнюю половину двери можно сдвинуть вверх и в сторону запорного косяка. Выверните винты, которыми средняя и/или нижняя петля (петли) крепятся к двери. Вставьте прокладки между полотном петли и дверью. Снова прикрепите полотно петли к двери.

Модификации петель от стандартной до тяжелой

Несмотря на то, что стили и типы различаются, многие производители предлагают встроенные функции, которые позволяют модифицировать петли на дверях и рамах от стандартной до тяжелой -масса. Примерами различных методов являются: шлифование или выравнивание рельефных выступов в прокладках или усиливающих элементах; снятие или отламывание накладок петель; регулировочные винты; и удаление проволочных прокладок. Все эти варианты включают удаление материала из кармана, чтобы обеспечить большую глубину. Как всегда, уточняйте у отдельных производителей тип предлагаемых модификаций.

Замена петель
В следующем примере показано, как можно заменить створку петли, чтобы исправить незначительные неправильные зазоры между дверью и коробкой. Этот конкретный метод позволяет выполнить повторную обжимку, пока дверь остается в проеме, а створки петли остаются на двери и раме. В примере показана перештамповка верхней петли для устранения провисания. Тем не менее, любая из петель может быть изменена таким образом, чтобы компенсировать условия, противоположные условиям провисания.

Как показано на рисунке, шарнирные створки на двери перемещаются в новое положение после установки зазора на запорном косяке. Шарниры лепестков петли на раме теперь должны быть перепрессованы (согнуты), чтобы выровняться с новым расположением шарниров лепестков петли на двери. Самый простой способ сделать это — использовать трубный ключ на 5/8 — 11/16 дюймов (в качестве второго варианта подойдет серповидный ключ). Просто наденьте трубный ключ на 1-й шарнир и совместите его с новым местом. После того, как первый поворотный кулак будет выровнен, ключ теперь соскользнет ко второму поворотному кулаку для выравнивания. Повторите процесс на третьем суставе.

ПРИМЕЧАНИЕ : Как всегда, следует соблюдать осторожность, когда не сняты створки петли. Чрезмерное давление может повредить двери/рамы. В качестве альтернативного метода перепрессовки петлю можно снять и зажать в тисках для повторной обжатия.

Дверь заедает?
Рамы, установленные не по отвесу, могут вызвать неправильную работу замков и заедание болтов в защелке. Внимательно проверьте установку рамы перед регулировкой оборудования.

ДВЕРНАЯ ОБИВКА, ПРОТИВ ФАЛЬЦА

Обычно между дверью и шпунтом находится петля. Есть несколько способов прокладки, которые будут перемещать дверь в разных направлениях. При применении шиммов следует использовать следующие рекомендации.

2.1 Этот метод сдвинет дверь к запорному косяку. Это оставит небольшой зазор между петлей и поверхностью рамы. Это не предотвратит и не поможет заклиниванию петли.

2.2 Этот метод переместит дверь в сторону запорного косяка. Это оставит небольшой зазор между петлей и лицевой стороной двери. Это не предотвратит и не поможет заклиниванию петли.
2.3 Этот метод сдвинет дверь к запорному косяку. Это оставит небольшой зазор между петлей и дверью и лицевой стороной рамы. Это не предотвратит и не поможет заклиниванию петли.

СОЕДИНЕНИЕ ПЕТЛИ, ПРОТИВ СТОПОРОВ

Соединение петли с упорами рамы возможно в полевых условиях. Опять же, есть несколько способов прокладки, которые будут перемещать дверь в нужном направлении. При применении прокладок следует использовать следующие рекомендации.

Регулировка зазора между дверью и рамой может быть выполнена следующим образом:

  1. Используя только прокладку «А», дверь будет перемещена в направлении стрелки «Х».
  2. При использовании только регулировочной шайбы «B» дверь и осевая линия корпуса петли будут перемещаться в направлении стрелки «X».
  3. Использование обеих прокладок «A» и «B» сместит дверь в направлении стрелки «X» на большее расстояние, чем при использовании одной прокладки «B».
  4. Только с помощью регулировочной прокладки «C» дверь будет перемещена в направлении стрелки «Y».
  5. При использовании только прокладки «D» и дверь, и осевая линия корпуса петли будут двигаться в направлении стрелки «Y».
  6. Использование обеих прокладок «C» и «D» сместит дверь в направлении стрелки «Y» на большую величину, чем при использовании только «C» или «D». Центральная линия корпуса шарнира будет перемещена так же, как и при использовании только регулировочной прокладки «D».

ВИТОЙНАЯ ДВЕРЬ

В результате обычной установки плоскость лицевой стороны двери параллельна плоскости лицевой стороны рамы. Если рама квадратная и вертикальная, все лицевые поверхности рамы будут в одной плоскости. Скрученная дверь будет «пробивать» лицевую плоскость рамы. УБЕДИТЕСЬ, что рама квадратная и вертикальная. Если это не так, проблема, вероятно, связана с установкой рамы, а НЕ с дверью.

РЕГУЛИРОВКА ПОВОРОТНОЙ ДВЕРИ

При необходимости можно «подпружинить» дверь назад (или намного ближе) к ее идеальному положению, параллельному воображаемой плоскости по сторонам рамы. Обычно это можно сделать, когда дверь остается в раме. Между дверью и рамой необходимо поместить кусок деревянного бруса. Затем на искривленную область оказывается давление, чтобы «пружинить» дверь. Тем не менее, следует соблюдать осторожность при установке гипсокартона, так как рама может оторваться от стены, особенно с накладными рамами типа гипсокартона.

Перекрученный вверху
Когда верхний замок двери «пробит» воображаемую плоскость, поместите деревянный брусок на пол между дверью и рамой, как показано на рисунке. Надавите на верхнюю часть замка, как показано на рисунке, чтобы «пружинить» дверь в исходное положение. Снимите деревянный брусок, закройте дверцу и проверьте состояние. При необходимости повторите.
Перекрученный снизу
Когда нижняя часть замка двери «пробит» плоскость, поместите деревянный брусок между головкой рамы и дверью, как показано на рисунке. Надавите на нижнюю часть замка, как показано, чтобы «пружинить» дверь в исходное положение. Уберите древесину, закройте дверцу и проверьте состояние. При необходимости повторите.

Также можно использовать альтернативный метод, который позволит двери оставаться в проеме. Этот метод может быть уместным при установке гипсокартона, как упоминалось ранее. Хотя в показанном примере прогибается верхняя половина двери, этот метод можно использовать и для нижней половины двери.

СКРУТЯЩАЯСЯ РАМА

Состояние стены и методы крепления могут привести к «перекручиванию» рамы в проеме. Две поверхности косяка (шарнирная и запорная) не находятся в одной плоскости, как описано в разделе о витой двери. Это можно проверить с помощью уровня и/или отвеса. Рамки не имеют регулировок, когда дело доходит до «крутки».

Состояние «скручивания» обычно вызвано состоянием стены. Поверхности косяка не могут быть установлены в одной плоскости, потому что стены изначально не в одной плоскости.

Варианты решения этой проблемы в значительной степени зависят от конструкции стены.

КВАДРАТНАЯ РАМА



Надлежащая установка рамы не может быть переоценена. В большинстве конструкций стен (главным исключением являются накладные рамы из гипсокартона) «быстрые» или «легкие» ремонтные работы в полевых условиях ограничены. Неправильно установленные рамы, которые резко выходят за квадрат, вызовут серьезные проблемы с дверями и фурнитурой. Такие ситуации потребуют обширного ремонта в полевых условиях и могут привести к необходимости снимать рамы со стен.

Если состояние «непрямого угла» незначительное, можно внести некоторую корректировку, установив прокладки и/или отрегулировав анкеры, особенно если обрабатываемая рама представляет собой накладной гипсокартон.

Наиболее универсальной рамой для работы в таких условиях является «скользящая» рама из гипсокартона. Следует ссылаться на инструкции производителей, но, как правило, большинство «скользящих» рам из гипсокартона имеют анкер для порога в нижней части косяка и компрессионный анкер между верхней петлей и перемычкой. Кроме того, большинство косяков имеют угловые зажимы с отверстием для винта. Угловой зажим и отверстие совмещаются с отверстием в заголовке. Регулировку накладных рам из гипсокартона можно выполнить с помощью этих анкеров или угловых зажимов.

ПРАВИЛЬНО УСТАНОВИТЬ РАМУ
Все углы 90º. Размер, снятый в точке «А», равен размеру, проверенному в точке «В». И шарнирные, и ответные косяки расположены вертикально и ровно.

Следующие примеры иллюстрируют, как кадр может быть установлен не прямоугольным.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (A)

Один угол больше 90º и один угол меньше 90º. Скосы не выровнены должным образом друг с другом, и в скосах образуются «зазоры», которые противоположны друг другу. Размер, взятый в точке «А», останется таким же при проверке в точке «В», если 90-градусные углы отклоняются от квадрата на равное число градусов.

Это условие можно исправить, отрегулировав компрессионные анкеры внутри и/или снаружи каждого косяка по мере необходимости. Перед регулировкой ослабьте винты угловых зажимов, если рама так оборудована; затяните снова, когда закончите. Компрессионные анкеры должны быть отрегулированы (повернуты) в противоположных направлениях, чтобы косяки могли двигаться.

На показанном рисунке винт компрессионного анкера ответной планки необходимо повернуть против часовой стрелки, чтобы втянуть компрессионный анкер и освободить место для регулировки рамы в исходное положение с помощью компрессионного анкера шарнирного косяка. Затем анкерный винт сжатия шарнирного косяка поворачивается по часовой стрелке, чтобы продвинуть анкер и толкнуть раму в сторону помещения, образованного в ответвлении косяка. Рама должна быть приведена в соответствие с перемычкой и компрессионным анкером шарнирного косяка. Как только это будет сделано, анкерный винт сжатия распорки можно повернуть по часовой стрелке, продвигая анкер вплотную к стойке. Затем необходимо снова затянуть винты углового скольжения.

НЕПРАВИЛЬНО УСТАНОВЛЕННАЯ РАМА (B)

Оба угла больше или меньше 90º. Срезы должным образом не совпадают друг с другом. Когда угол меньше 90º, у скоса будет зазор, который увеличивается по мере продвижения к возврату. Когда угол больше 90º, в скосе будет зазор, который увеличивается по мере продвижения к шпунту. Размеры, снятые в точках «А» и «В», не будут равны. Это условие всегда будет приводить к тому, что размер «В» будет больше или меньше номинального размера проема, который был бы получен при проверке между косяками вдоль жатки.

Чтобы исправить это положение, необходимо ослабить анкеры порога, чтобы нижняя часть каждого косяка могла перемещаться внутрь и/или наружу. В случае анкера подоконника защелкивающегося типа, возможно, придется снять обшивку плинтуса, чтобы получить доступ к анкерам. Этот тип анкера обычно используется, потому что его можно скрыть, прикрыв обшивкой плинтуса.

Если косяки согнуты на подоконниках, возможно, придется немного отвести компрессионные анкеры, чтобы можно было вытолкнуть подоконник (основание) косяков. Косяки должны быть выровнены, выровнены с жаткой и выровнены по мере того, как они выдвигаются в правильное положение. Анкеры порога должны быть установлены заново, компрессионные анкеры отрегулированы и затянуты. Обшивку плинтуса следует снова прикрепить к стене, если она была снята.

Аналогичную процедуру следует использовать, если косяки сдвинуты в районе порогов. Порог (основание) косяков должен быть вдавлен в сторону проема. Косяки должны быть выровнены, выровнены с жаткой и выровнены по мере того, как они вдвигаются в правильное положение. Анкеры порога должны быть установлены заново, компрессионные анкеры отрегулированы (растянуты) и затянуты. Обшивку плинтуса следует снова прикрепить к стене, если она была снята.

НЕПРАВИЛЬНО УСТАНОВЛЕНА РАМА (C)

Один угол правильно установлен на 90º, а другой угол больше или меньше 90º. Размер, снятый в точке «А», будет постоянно меняться при проверке в различных точках, идущих к точке «В». Угловой срез не будет правильно выровнен между перемычкой и косяком, который не установлен на 90º.

Косяк, который не находится под углом 90º к жатке, должен быть перемещен. Чтобы исправить это положение, необходимо ослабить анкер подоконника, чтобы нижняя часть косяка могла перемещаться внутрь или наружу по мере необходимости. В случае защелкивающегося анкера подоконника может потребоваться снять обшивку плинтуса, чтобы получить доступ к анкеру. Этот тип анкера обычно используется, потому что его можно скрыть, прикрыв обшивкой плинтуса.

Если косяк загнут на подоконник, возможно, придется немного отвести компрессионный анкер, чтобы можно было вытолкнуть подоконник (основание) косяка. Косяк должен быть выровнен, выровнен с жаткой и выровнен по мере того, как он выталкивается в правильное положение. Анкер подоконника должен быть переустановлен, компрессионный анкер отрегулирован и снова затянут. Обшивку плинтуса следует снова прикрепить к стене, если она была снята.

Аналогичную процедуру следует использовать, когда косяк выдвигается на пороге. Порог (основание) косяка должен быть придвинут к проему. Косяк должен быть выровнен по высоте, выровнен с коллектором и выровнен по мере того, как он вдвигается в правильное положение. Анкер подоконника должен быть сброшен, компрессионный анкер отрегулирован (закреплен) и снова затянут. Обшивку плинтуса следует снова прикрепить к стене, если она была снята.

РАМА С ШПЛАЧАМИ, ЗАКРЫТЫМИ ВНУТРЬ ИЛИ НАРУЖНО

Важность правильной первоначальной установки рамы очевидна в этом состоянии. В большинстве стеновых конструкций, за исключением «накладных» каркасов из гипсокартона, «быстрые», «легкие» крепления в полевых условиях ограничены. Неправильно установленные рамы, у которых шпунты сильно загнуты внутрь или наружу, потребуют обширного ремонта в полевых условиях и в большинстве случаев требуют входа в стену, чтобы получить доступ к анкерному креплению рамы.

Носки внутрь или наружу ухудшаются у пола. Жатка предотвращает схождение или выворачивание верхней части косяков, но по мере того, как вы отходите от жатки к полу, косяки имеют больший потенциал для схождения во время установки.

Единственной рамой с этим условием, которое можно исправить с небольшими трудностями, является рама из гипсокартона. Поскольку в каркасе из гипсокартона «надевание» используются только компрессионные анкеры возле головы и анкеры на подоконник возле нижней части косяков, это условие легко исправить.

Обратите внимание, что поверхности шпунта не расположены под углом 90° к плоскости стены. Это можно проверить, поместив поверочную линейку на лицевую сторону обоих косяков.

Поверочная линейка должна быть плоской по обеим сторонам одновременно. Если косяки перекручены, образуется «зазор», как показано на рисунке слева.

На рисунках справа показаны два типичных типа анкеров для подоконников, используемых на гипсокартонной раме. 9№ 0003

«А» показывает анкер, который будет закрыт отделкой плинтуса. Чтобы получить доступ к этому анкеру, необходимо сначала снять обшивку плинтуса. Далее необходимо удалить гвозди или шурупы, крепящие анкеры к стене. Это ослабит косяк и позволит установить его прямо в проеме.

«B» показывает винт, проходящий через лицевую сторону рамы в стену. Это удерживает порог рамы на месте. Этот винт открыт и легко доступен. Удаление винта ослабит косяк и позволит ему «выпрямиться» в проеме. Если оба косяка сдвинуты внутрь или наружу, они оба должны быть выровнены. Это можно проверить, выполнив измерения, как показано ниже. Размеры «А» и «В» будут одинаковыми, если рамки установлены правильно. Однако косяки рамы должны быть отвесными, ровными и перпендикулярными головке рамы.

Если оба косяка сведены внутрь или наружу, они оба должны быть «прямыми». Это можно проверить, выполнив измерения, как показано выше. Размеры «А» и «В» будут одинаковыми, если рамки установлены правильно.

На приведенном ниже рисунке показано состояние, которое может создать впечатление правильной установки рамы. Оба размера «А» и «В» будут равны, но рама не будет квадратной в проеме. Оба косяка можно скрутить, чтобы получился параллелограмм. Это можно проверить, поместив поверочную линейку поперек лицевой стороны обоих косяков (прямая кромка представлена ​​пунктирной линией, показанной ниже. Поверочная линейка должна быть плоской по обеим сторонам одновременно. Если косяки перекручены, « будет создан зазор», как показано на рисунке. «Зазоры» будут с одной и той же стороны, если был создан параллелограмм. Зазоры также могут быть с противоположных сторон, как показано на рисунке «Типичное состояние схождения внутрь или наружу» на предыдущей странице.

Это условие можно исправить, как описано для других примеров «схождение наружу» или «схождение внутрь».

ГЛУШИТЕЛИ

Некоторые производители предусматривают отверстие для глушителя в упоре рамы для установки вставного глушителя. Также доступен «приклеиваемый» глушитель для установки на рамы без отверстия для глушителя. Глушитель выполняет роль «резинового бампера», который равномерно удерживает дверь от упора на постоянном расстоянии. Если дверь удерживается от упора, а не слегка перемещается к упору, трубка защелки будет плотнее входить в защелку. Три глушителя размещены на запорном косяке: один в верхней части косяка (ближе к жатке), один в нижней части косяка (ближе к порогу), а третий возле подготовки к удару.

ЗАМОК НЕ СОХРАНЯЕТСЯ НА ЗАЩЕЛКЕ

Это состояние не может быть вызвано неправильно установленной дверью и/или коробкой. Если замок на двери не был должным образом совмещен с защелкой на раме, возникло бы вмешательство или защелка защелки застряла бы в защелке. Так как это не так; причина не в неправильной установке. Необходимо проверить следующее:

ПРАВИЛЬНАЯ ЗАЩИТА

Прикреплена ли к раме соответствующая запорная планка?

УСТРОЙСТВА ДЛЯ ВЫХОДА ОБОДА

Регулируемая ответная пластина. Правильно ли отрегулирована запорная пластина, чтобы обеспечить надежное и надежное запирание?

ЗАМОК СЛИШКОМ ТУГО ВХОДИТ В ЗАЩЕЛКУ

Правильная установка двери и рамы очень важна. Если дверь и рама не выровнены должным образом, ригель защелки может заклинить при защелке. Необходимо проверить следующие пункты:

НЕПРАВИЛЬНЫЙ ЗАЗОР/ПРОСЕВ ДВЕРИ
Чтобы узнать о различных условиях, нажмите здесь.

ПЕТЕЛЬНАЯ СВЯЗКА
Чтобы узнать о различных условиях петли, нажмите здесь.

ВИТУСНАЯ ДВЕРЬ
Чтобы узнать о различных состояниях витых дверей, нажмите здесь.

СКРУТНЫЕ РАМЫ
Чтобы узнать о различных состояниях витых рам, нажмите здесь.

КВАДРАТНАЯ РАМА
Чтобы узнать о различных состояниях рамы, установленной из квадрата, нажмите здесь.

ПРАВИЛЬНЫЙ УДАР
Правильно ли прикреплена ответная планка к раме?

Следует проверить ранее упомянутые элементы и устранить любые проблемы. Если защелка продолжает плотно прилегать к защелке, можно создать дополнительный зазор, подпилив защелку или согнув выступ защелки, как показано на рисунке. Однако это следует делать только как окончательный вариант.

РАСПОЛОЖЕНИЕ ЗАМКА НА ДВЕРИ ИЛИ РАЗМЕЩЕНИЕ ЗАБЛОКИРОВКИ В РАМЕ В СТЕНЕ

Небольшие изменения положения обычно можно выполнить, изменив ответную планку. Изменение запорной пластины «расширит» отверстие, чтобы трубка защелки могла правильно зацепиться за защелку. Это аналогично разделу «Замок слишком туго прилегает к защелке», за исключением того, что количество материала, удаляемого из защелки, больше. Это могло бы компенсировать незначительное смещение ответной планки на раме и/или расположение замка на двери. Эти общие шаги должны быть выполнены для модификации ответной планки.

  • Отметьте место на ответной планке, которое необходимо снять.
  • Снимите запорную пластину с рамы.
  • Углы снимаемой области просверлите по центру и просверлите в каждом углу отверстие диаметром 1/8 дюйма.
  • С помощью сабельной пилы вырежьте отверстия от существующего отверстия до отверстий диаметром 1/8 дюйма. Оставшийся материал между двумя отверстиями 1/8 дюйма следует спилить.
  • Зачистите все неровности и углы напильником. Это необходимо сделать, поскольку любые неровные края или края с заусенцами могут привести к тому, что трубка защелки будет «волочиться» или «зависать» в запорной планке.
  • Установите запорную планку на раму и проверьте совмещение с замком на двери, а также функционирование трубки защелки внутри и снаружи ответной планки.

СТРУЖКА НЕ ЗАКРЫТА НА РАМУ

Основной причиной неправильной установки и «замыкания» скосов является неправильная установка. Последствия неправильной установки на угловые швы описаны в предыдущем разделе «Рама, установленная не по квадрату». К этому разделу следует обращаться за подробным объяснением условий, которые могут возникнуть, и решениями для устранения проблем.

Это состояние также может быть вызвано причинами, описанными в разделе «Неплотно закрепленная рама на гипсокартоне».

ЗАЗОР В НИЗУ ДВЕРИ СЛИШКОМ МАЛЕНЬКИЙ

Доступные варианты решения этой проблемы ограничены. Рамы, которые постоянно прикреплены к конструкции стены (например, к кирпичной кладке или стальным стойкам), оставляют мало альтернатив. Единственным возможным «исправлением» является обрезка нижней части двери, если конструкция двери позволяет обрезку. Как показано на рисунке ниже, номинальный «зазор от порога» должен составлять ¾ дюйма. Зазор от порога — это расстояние от нижней части двери до нижней части косяков рамы, а ¾ дюйма — это стандартный размер в отрасли.

Косяки рамы должны быть установлены на уровне пола, в результате чего расстояние между нижней частью двери и полом составляет ¾ дюйма.

¾“ также обеспечивает достаточно места для установки «приподнятого подоконника», который является типом плоского порога. Если используется приподнятый порог, зазор в ¾ дюйма уменьшается.

Перед внесением любых изменений необходимо проверить размеры высоты двери.
Высота двери определяется измерением, представленным размером «А» на рисунке. Если высота двери слишком велика, зазор внизу будет слишком маленьким.

Высота косяка рамы (равная высоте проема) определяется измерением, представленным размером «В». Если высота косяка «недоразмерна», зазор внизу будет слишком маленьким.

Нижняя часть косяков рамы должна быть установлена ​​«на» пол, а не «в» пол. В некоторых особых случаях косяки могут быть установлены «в» полу, но это требует особого внимания к конструкции и регулировки высоты двери и высоты косяка. Если бы это не было компенсировано на проектных высотах, просвет внизу мог быть слишком мал.

Взяв эти основные размеры, вы можете подтвердить, какой элемент проема ошибочен. Если предполагается обрезка нижней части двери, вы должны убедиться, что конструкция двери позволяет сделать такую ​​модификацию. Лучше всего связаться с дистрибьютором или производителем, чтобы определить, можно ли и насколько обрезать дверь. Эти типы модификаций отделки могут быть относительно простыми или более обширными в зависимости от конструкции двери.

ПЕРЕКРЕПКА РАМА И ДВЕРНАЯ ПЕТЛЯ

Несоосность рамы и дверных петель может вызвать множество проблем. Когда происходит смещение, либо расположение петель двери, либо расположение петель рамы слегка смещены. Это может относиться к модернизации существующих проемов, когда заменяется либо дверь, либо рама, но не то и другое одновременно. Когда новые двери и коробки поставляются от одного производителя, этой проблемы не существует.

Пример, показанный на следующей странице, отражает опускание створки петли, которая крепится к двери, из ее положения с створкой петли на раме. Однако, удалив материал с противоположного конца шарниров, полотно дверной петли также можно было поднять. Петля рамы также может быть перемещена аналогичным образом.

РАМА, СВОБОДНАЯ НА ГИПСОКБОНЕ

Производители рам строго контролируют размеры, по которым изготавливаются их рамы. Поскольку используется автоматизированное оборудование, эти размеры легко повторяются от детали к детали. В большинстве случаев, когда рамы не закреплены на гипсокартоне, будет видно, что общая толщина стены не была соблюдена должным образом. Толщина стенки может варьироваться от заниженного до слишком большого размера. По возможности следует проверить толщину, чтобы убедиться, что стена соответствует техническому заданию.

Рамы, устанавливаемые на стены из гипсокартона, могут использовать два разных метода анкеровки:

ПРИВАРНЫЕ/ЗАЩЕЛОЧНЫЕ АНКЕРЫ СТАЛЬНЫЕ ИЛИ ДЕРЕВЯННЫЕ ШПИЛЬКИ

В некоторых рамах используются сварные или защелкивающиеся стальные или деревянные анкерные шпильки. Эти рамы устанавливаются до того, как гипсокартон будет прикреплен к стойкам. Гипсокартон может быть либо «прижат» к задней части рамы, либо «заправлен» за заднюю часть рамы. Только при установке, когда гипсокартон «заправлен» за обратку, может возникнуть ситуация, когда рама неплотно прилегает к гипсокартону. Этот зазор мог быть равномерным по всей длине (высоте) косяка или мог быть только на определенных участках. Поскольку рамку нельзя снять, единственные доступные варианты — заделать зазор или закрыть его отделкой.

РАМЫ ДЛЯ ГИПСОКБОНА С КОМПРЕССОРНЫМИ АНКЕРАМИ

Эти рамы предназначены для установки после завершения возведения стены. Методы крепления, которые использует этот тип рамы, позволяют снимать раму, если это необходимо. Инструкции по установке производителя следует выполнять каждый раз при снятии и повторной установке рамы. Для накладных рам из гипсокартона, которые «свободно крепятся к стене», могут существовать три условия.

1) Первое условие – равномерный зазор по всей длине (высоте) косяков рамы. Раму необходимо снять с проема и проверить толщину стенок во многих местах вокруг проема. Эти измерения следует сравнить с рабочими спецификациями. Если толщина стенки недостаточна, доступны два варианта.

a) Если зазор относительно небольшой, можно рассмотреть возможность использования герметика или отделки для покрытия зазора при установке рамы.

b) Если зазор больше, использование «распорок» может компенсировать недостающую толщину стенки. Для использования распорок необходимо снять раму с проема, прикрепить распорки и переустановить раму. Распорки можно использовать либо на одном, либо на обоих возвратных элементах рамы, в результате чего распорки могут располагаться либо с одной, либо с обеих сторон стены. Прокладки можно приобрести у производителя рамы.

2) Вторым условием будет зазор, изменяющийся по длине (высоте) косяка. Это условие обычно встречается в конструкции со стальными стойками и приводит к «слишком толстым» стенкам в верхних углах проема, см. рис. 5. Обычно это является прямым результатом того, как головки стальных стоек были прикреплены к вертикальным стальным стойкам для формируют открытие. Когда стена слишком большого размера (в этой области), это заставит скосы коллектора и косяка разойтись и фактически открыть размеры горловины, чтобы принять стену большего размера. Это приведет к тому, что углы рамы будут очень плотно прилегать к стене, и по мере продвижения вниз по косяку начнет образовываться зазор, который затем постепенно исчезнет ближе к полу, см. рисунок ниже «Зазор, образовавшийся из-за слишком большой стены». .

Об этом состоянии следует сообщить соответствующему персоналу на рабочей площадке. Состояние можно исправить, поставив опорную пластину с каждой стороны угла и сжав внутренние стальные шпильки струбциной. Однако ответственность за исправление этого условия лежит на субподрядчике, ответственном за фактическое строительство стены.

3) Третье условие отличается от первых двух, которые касаются «подгонки» рамы по толщине стены. Причиной этого состояния являются незатянутые компрессионные анкеры. В этом случае каркас из гипсокартона будет расшатываться по ширине проема и перемещаться из стороны в сторону, прижимаясь к неровному проему.

Рама должна быть выровнена, выровнена и закреплена в проеме путем надлежащей регулировки компрессионных анкеров в соответствии с инструкциями производителя.

ОКОННЫЕ КОНСТРУКЦИИ

Полые металлические заимствованные рамы, фрамуги и комбинированные боковые рамы являются отличным выбором для наружных проемов благодаря гибкости конструкции, тепловым характеристикам и безопасности. Эти типы рам не имеют заводской герметизации для предотвращения проникновения воды; подрядчик/монтажник должен герметизировать все соединения, которые подвергаются воздействию элементов после установки рамы в сборе.

По возможности настоятельно рекомендуется, чтобы стекло и остекление устанавливались на наружный паз рамы. Это послужит препятствием проникновению воды.

Производители не могут контролировать качество работ, связанных с установкой этих типов рам, поэтому эта работа должна быть указана в разделе спецификаций, посвященном установке/остеклению/чеканке.

НА ПРОТИВОПОЖАРНОЙ РАМЕ ОТСУТСТВУЕТ ЭТИКЕТКА

Как и двери, противопожарные рамы являются важным элементом соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток, прикрепленных к раме, является главным приоритетом для производителя, должностного лица по нормам и маркировке. После того, как продукт находится в эксплуатации, независимо от того, установлен он или нет, никому, включая производителя, не разрешается прикреплять этикетки, если только представитель маркировочного агентства производителя не проверит продукт на соответствие процедурам производителя. Только уполномоченные лица могут владеть огнестойкой продукцией и прикреплять этикетки к ней в полевых условиях.

Все этикетки на огнестойких рамах расположены на косяке петли между верхней и средней петлей (см. рисунок ниже). Следует отметить, что некоторые оправы имеют рельефную этикетку, а не этикетку, прикрепленную к поверхности. Рельефная этикетка выбита в паз рамы и может быть закрашена.

Если этикетка или тиснение отсутствуют, следует связаться с дистрибьютором рамы.

Особые примечания:

  • Заимствованные световые рамы могут иметь маркировку, нанесенную на софит рамы из-за расположения стекла и штапиков.
  • Рамы со сплошными петлями могут иметь маркировку, нанесенную на потолок или верхнюю часть рамы.
  • См. процедуры производителя.

НА ПРОТИВОПОЖАРНОЙ ДВЕРИ ОТСУТСТВУЕТ ЭТИКЕТКА

Противопожарные двери являются важным элементом соответствия строительным нормам и стандартам противопожарной защиты. Следовательно, надлежащий контроль этикеток является главным приоритетом для производителя, должностного лица по кодированию и агентства по маркировке. (Производитель должен отчитываться за каждую используемую этикетку, и этикетка может быть нанесена только на предприятии производителя или у авторизованного дистрибьютора этикеток производителя.) изготовителю разрешается прикреплять этикетки, если только представитель маркировочного агентства производителя не проверил продукт на соответствие процедурам маркировки изготовителя. Только уполномоченные лица могут владеть огнестойкой продукцией и прикреплять этикетки к ней в полевых условиях.

Таблички на противопожарных дверях располагаются в одном из двух мест: либо между верхней и средней петлей, либо на верхнем желобе (см. рисунок). Убедитесь, что вы ищете ярлык в правильном месте.

Если этикетка отсутствует, следует связаться с дистрибьютором дверей.

Особые примечания:

  • Маркированные двери со сплошными петлями могут иметь маркировку, размещенную на верхнем канале двери. Обратитесь к отдельному производителю, чтобы определить расположение этикетки.
  • Помеченные полые металлические панели транца, возможно, придется снять для проверки маркировки, если они полностью закрыты фиксированной полой металлической рамой.
  • См. процедуры производителя.

ПРОБЛЕМЫ С КРАСКОЙ

1. ТОЛЬКО ГРУНТОВОЧНАЯ КРАСКА

Если изделие было окрашено только грунтовкой и произошло отслоение, это означает плохую адгезию между грунтовкой и голым металлом. Обычно это связано с недостаточной подготовкой поверхности перед грунтовкой. Чистый металл должен быть надлежащим образом подготовлен для обеспечения хорошей адгезии грунтовки. Дверь следует полностью отшлифовать, промыть растворителем и повторно загрунтовать. Операции по шлифованию и мойке обеспечивают достаточную поверхность для обеспечения хорошей адгезии грунтовки.

2. ГРУНТОВКА И ВЕРХНИЙ (ОТДЕЛОЧНЫЙ) СЛОЙ

Неисправность может быть вызвана либо плохой подготовкой поверхности перед грунтовкой, либо использованием несовместимой финишной краски, которая вступила в реакцию с грунтовкой и сняла всю краску с поверхности. оголенный метал. В любом случае корректирующая мера будет одинаковой. Дверь следует полностью отшлифовать и промыть соответствующим растворителем. После этого дверь следует снова загрунтовать. Слегка отшлифуйте грунтовку, протрите и покрасьте совместимым верхним слоем. Всякий раз, когда дверь подготавливается к покраске верхнего или финишного слоя, поверхность необходимо очистить. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

КРАСКА В РЕЗЬБОВЫХ ОТВЕРСТИЯХ

Как полые металлические двери, так и рамы имеют различные отверстия, которые просверливаются и нарезаются. Эти отверстия находятся в различных компонентах, таких как арматура. Все компоненты собираются вместе перед покраской.

Производители могут использовать различные методы окраски. Некоторые из этих методов могут привести к скоплению краски в резьбовых отверстиях арматуры. Это налипание может затруднить установку винтов. Нарост следует удалить, чтобы облегчить установку винтов и убедиться, что винты правильно установлены.

Наилучший способ очистки резьбовых отверстий — использовать настоящий метчик, соответствующий резьбе винта. Кран легко режется и очищает отложения краски, а также входит и выходит из отверстия. Если отложения не такие большие и имеются (или могут быть получены) дополнительные винты, можно вкрутить и вынуть винт из отверстия, чтобы очистить незначительные отложения перед окончательной установкой винта.

ПОВРЕЖДЕНИЕ ОТ ВОДНЫХ ПЯТН

Повреждение от водяных пятен является прямым результатом неправильного хранения. Если изделие все еще находится в грунтовке (финишное покрытие не наносилось), состояние легко определить следующим образом:

  • Первоначально водяное пятно проявляется в виде обесцвечивания или изменения блеска или блеска грунтовки. Поврежденные участки будут выглядеть и, возможно, ощущаться иначе, чем остальная часть продукта. №
  • Если водяное пятно существует в течение длительного времени и вызвано • большим количеством воды, через обесцвеченные участки начнет появляться ржавчина.

Если на изделие был нанесен финишный слой краски, повреждение от воды может также привести к выходу из строя финишного слоя:

  • Повреждение от водяных пятен можно определить по случайным участкам повреждения лакокрасочного покрытия на двери, а также по появлению равномерной ржавчины на этих участках. В некоторых случаях отделочная краска будет иметь хорошую адгезию в местах, поврежденных водой, но также будет иметь равномерный слой ржавчины, развивающийся через отделочную краску.

Для устранения повреждений от пятен воды следуйте следующим рекомендациям:

  • Для продуктов, окрашенных только грунтовкой, пораженные участки должны • быть надлежащим образом отшлифованы. При необходимости участок следует отшлифовать до голого металла. Затем вся поверхность двери/рамы должна быть слегка отшлифована и «распушена» на сильно отшлифованных участках. Затем вся поверхность должна быть повторно загрунтована.
  • Для изделий с финишной окраской пораженные участки должны быть надлежащим образом отшлифованы. • При необходимости участок следует отшлифовать до голого металла. Всю оставшуюся окрашенную область следует затем слегка отшлифовать и «растушевать» на сильно отшлифованных участках. Если виден голый металл, эти области следует повторно загрунтовать и слегка отшлифовать, чтобы «перо» легло на слегка отшлифованные окрашенные участки. Затем изделие следует повторно покрасить. №
  • При подготовке двери к покраске верхнего или финишного покрытия поверхность следует сначала очистить. Используйте тот же растворитель, который будет использоваться для разбавления верхнего слоя краски, и тщательно очистите все окрашиваемые поверхности.

THERMAL BOW

Установщики должны знать о состоянии, известном как Thermal Bow. Термический изгиб — это временное состояние, которое может возникнуть в металлических дверях из-за перепада температур внутри и снаружи. Это чаще происходит, когда прямые солнечные лучи попадают на поверхность двери. Это состояние носит временный характер и в значительной степени зависит от цвета двери, конструкции двери, продолжительности воздействия, температуры и т. д. Это состояние часто можно облегчить, покрасив открытую поверхность в светлый цвет. Термический изгиб может произойти в обратном направлении в экстремально холодных условиях. Типичными симптомами термического изгиба являются трудности с фиксацией оборудования и проблемы с дверным зазором.

27070A-27070Z_Декоративные деревянные и металлические ворота IB_1.19_pdf

%PDF-1.5 % 1 0 объект >/OCGs[21 0 R]>>/Страницы 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток заявление/pdf

  • 27070A-27070Z_Декоративные деревянные и металлические ворота IB_1.19_pdf
    • Adobe Illustrator CC 23.0 (Windows)2019-01-24T15:23:54-04:002019-01-24T15:23:54-05:002019-01-24T15:23:54-05:00
  • 25652JPEG/9j/4AAQSkZJRgABAgEASABIAAD /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgANAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FWOr+Ynkhk5r rNsyFQ4dWJXiVDVqBSlGh4jFUjk/M6XVbfVP8I2K6hPo5b699ZZ4uKozANGqK/qhxE3EBw3iuFWC 3350+dXkT/Ro9PAA5Iscm9dwT6sTkY0hmX5v+bvNmgjTI/L91Z2huDM1zLeJ6hKxgEBAWQdKk9zi lgOm/mn+Z7XiLd6lp91FsXgt4UhkYcgKo7GfbruEPjQ40hlh2b82dXh23QNW0+2sGPFYLuIXMqkA 8i8kaWoFdqL6ffqcUsr8nHzvFfTw+ZNUtNSiki52/wBWtTbNGyMA1SZJOQbn4dsVSl/zIuotQFpK loI1aSOad9RtYWV4uQZfSZC1QVofi2xpCMk846/auv6T06PTY5fVaBrm+t4yyxFBUhohT7fYmn04 qneh63Bq9uTb6jbS3iKDcW9tcQ3PpE9A5Rf4DAld5j1pdJ0pdRubyOytIuh2q4eN5QPUZY0oiBm3 kkAxVA3PmNbSwg1N9VgvNOnDNDLZqknqBASfTYOwbp2rhVePMCTvbrFqkVvNcwNcx2c6Bp/SRiry FUP2FOxPT3xVOLAX/MNcXMdxFInKMxpx8N61NQQcCsKn8/3EopYi4Lys/E8YFNaMVbh8VTwI35U w0hEX/5naBY3k1pcT3qTW8z28gECsCyPwqrBKEFunzxpKVj829Plm4W91dOJWQWv+gN+99QFgFJK 9AN6gYoZh5g11dMsLa7uLyKzidSZZJELANiDsK7DruTilItV/MjT9Eh0u61W5c6dqpf0b+KNQkaq gcF4x6svxch+zirKY5Z760judM1CKaGTdbheE0bL/klKD8cCoPyzq+o6jLdtPHItpE7QwSzQNbtI 8TlJCsb0fiCNiRviqU3HmHzTH9duCLRbGzdkcrIJZh8dErFEshHJd6E8vbChHyeZbaDy3JrU+oj6 tBRZ7mOF3RWZlUUjVDIwBcVpilfaarc3k8cNpq1vO00KXETRwlkaKVecbBg3h5l3HtiqfwFzDGXI LlQWI2BNN8Cr8VdirsVdirsVdirsVYF5n8863pHmVtLgs7SaCQQiCWRpFdTLseYAII5eFMNISST8 zvOI1QRW9nprQTRx+nG/ro/qycCGeUFhxCEinp1r3xpbR3lb6jreum21LRNPQNZvdPNCrlml9URt s2wU8ie+KoT884roDRbqFaiB5SG9N5QG+AioT5dD1xCsD0Wa6WaG6jjiuI2QH0p7SUOVCmgZDVkB HXvy69a4Vei6V5onkhj5RQ2zS8ecTRiD02OzM3OUcl77CtPHArKPLdxJPfEvcwXTJHIC9sCFUM0f EMC8lCSrd8VeH+bdQ0fT/wA2ItbuJ7n9MwXkcNtaQ2sMkHKKkerdjeITVb5C3xKa/srQgKXpH51K л/5ZsLO89ayg1FmhkVY45ZUknj9JUPG4RKgStUjmtR1psyFST/nG+/0ySy1m00k3U1isy3Mk91BD CRLcL6gX4LiYnkrVHwbU3OBXoPnnQ7/XPKs2m6eY/rkgliEzFYybe4hnKllDEchHQbYq+Z72585 +SNagsprVrFpXslksL1BNZzSBUi9Sit6cvGv2o3qOlQa4VerWWr2vmfSLvzDFpssfmHQ1jsjbwOU WWS45pGLWaH99CGa4JYcT2B5bkqHo/k/WI7+yjiBb1rWPhMklS6NWnAsa8qcdm7jsMSl5pqPmi1j 8wJqX6NnU2j8mtY4YeUjwHiCZinL956Yr1+eFCI1P8ufNWs30+oobG1jubl7iOGe4k9QI0wlHIJC 6g/D4/0wWqhB+V/muyl01/W06ZrKRG9JLmRXkVEKniHhUV3rSuNqz7zzoVvrPlKS1lkljrb8Q0RI J5FBRgCKrWh+YBxS8t8wC080eUtNntLo6fHpU7Lbx6jHIGu5TRHpLEbhIaJgCUPLrtQ4oYl+WE/ nTyj580Dy/cyXFjbX8kcN3buzNbTQCJnEkW5iPJo/trvSo8Ril9SQXVrcsJLaZJ0AZS8bBwD8JpV SfHArx+bQbjUvzDuLZLmW1t72WS2nKCoKNbTS1Un7J5xg1HfcUOFC/zjoPm/zP5ItvKsBnup2vbc XdzHMLQyWoEnqtcSESAqPhJHpn4qUU0xSmjW3mvQNY8kaZSWPS7D/cfdXdvV7WS3jgCRfWh34uWU Ac0UAmih5iMVenQ/3Kf6o/VgVfirsVdirsVdirsVdirxrzXfxar5ulu7W4s4Le1MIV766S1EzRN8 XpMwKuoNByUnrhQoad5X8yajPHe6b+jb5Lf0eX1e/WVaxqAKskbU5cMbVmHlHy95i0zzCLm+s1W1 Nm1uJYpkejtOr/Ep4GnHwriVRP5k3d7bW9m9pKInHrsSUSQHggahDg+HbEKXmDeZ/MomheDUDCiM WkjEULc6igHJ0ZgPYHCqcS6zrS3cAN87rWxLBo4DUTQBpAf3fQnFWeeR7uS9nubp4xb7ywLah5pG jEEgjPqNFUeoxXky1+HYbGuBLw/zreWS+brpLfQ7K8b9LPFNcTWd3Iyh2Vnk2n4KRMiryFOX2qDp irMfNer6ZeeSvLdxfQWrvF60MNt6N1GsIhRKIoEwZinBNjXl1FOJxQgPyL1q4GvWdk2g2Wi/Xba4 aeS3sbqKQvFHAVg5vIypyPN+Tih5cRua4pez6zealZaW13p1ql5cwwlxbSSGEMAV5fGFelFqemBW M6R5t8gfmRpMljJ6VxyBabSr2IpOhAryQBjUgb84mNPEHFUP+XmkeWtF1fWdN0jUJLyPUGW7FtcQ P+5VKxsnqNx5qDsOQrtQsxrhVkfl68vX1TU7J9F/RWn2b8bK4+BVu+R/eSrGn2QCo6mprXbArDb6 PX9D1+LU2N1qVlxLW1paRTTBC7qzMfS+yeAKEGvgNsKFNvM0zayNSn0LWpmQmVI2iujFHIpoOMY Wh3O23bxOKr5Z9d8y+alkgivdIgh+CR7iGeKKVVMEy7vxWiNEwFOpY+AxVlnmvWrfR9BhvLi7FrG YjGOSeojsY+QRgElNG4kbKfDFKT+T9e0q88nT6pZQpB6Imc6ZdwxW7LPGpYqeC9HqPi4kgdq1GKq GkedvLHnPTlKTJb6lp0pli09kjW5R4d1aFpeC7rQ1jbp8JPUYqynyvcTXVublxLGjF1WCeFYHXiV +Iqqr1wK8pn17WG8x6lbCV57aC4ljEdqgLxAM1A7Ulrx48TsPHJId5q/NzX/ACb5ls4tU0a4fyvf GELLGJAYiYomKwTMVilHxsSrbhqjlQYEqXmb8x7ry5+Yi6RfaLK/lrUmibTrwK8cqqbeMyBHYmKZ Q/I0rUE0Ldgq90twBbxACgCKKeG2BXmvnXXPzTtddvI9BtJZLeKS2GnxLbrLbzQuqG4eWXgWV0Yy UAcfZG2+5Vvyt5g/N27160t9a0xLbTHq1xMIiKKCAFqTsxrXpSgPtVV6bgV2KuxV2KuxV4frlh+X 9sGvdHvUvHtI5BBa3ExQxxzVLW9sDFetZOAoZZex7VOFC3TvzS1jSEVILWGcTsqsjOrtbr1/eMZ1 DBWdq8OXsDir0jyt55sNRsITqGo6d9ecKpW2lZeUh4ZfSl+JKbftNXxxSv8APGhrq0NtE129mIxK WkQIaqyhWB5hh0OIVg0n5b6XCsdzNr8qWoNGZxbqjEnYcyopihHjydpctzGf0yzyI1uPTUwVP1aN UVaAV3UivzxVmPl/S7Cx1G8ltIEt2v3e6uljHFXnYRo0nGpAZwgLU6nfqScCXkX5heWfOsutH0tv /R1tNdzXltCL69IeJoliQHghEZ5qXC8qLXiuwwoVJv0yPKS6b+lUTVYbq9я+bUb2hiu2YQUrH8H poQnECg4/D9tqKrvLHkz8wJNVudSt9TN5ZtNEWgTU72EemiBHiDlARzKh5lG1fbFXseraW+q6UbB byewaeID61aFBKlGRiFMiyLRqcWqvQnAl80ee/yd87+Unh2SwZ9Q0yxcSC/sea3ESorlXliT4xRi GLJVR3phV6T5HtPOvmH8vrLUYtRheedXSCWOJRonCTiHkqywOf3fTgKqd6mjBQ9O0C31a3021i1a WOa/VG9Z4V4JXkKUXtt4beG2BLCJbY+W/MkGr6jqDQ2F6h5xrC7qOLpItGiq9eB9Piy0oT4YUIub z95a+vtqD+aHGnQMS9mlrJQU4/A5WLn9B33xSgtQuIfNXmy1fQ9QPK1CyOGgkjYLyibizTBStFVi Aq/t4oTz8wbq2tvKCyXFoLtOC0RuYCEANzrHQ7ce7KOxOISkPlga3rmnzPa3Y0/SblJkeOCDmyyT wqeVFDIwDN0Y8qd/BQ8f85flV5u8r3EmpIjahpkMnqi/tlmjeNVZSDKlEdD8O/AkDxxS9х/JXWb/ AFjyPa3t9N683r3sKyAAD04bgxx0C0X7KjpgVidzBpSXF1LInCWWeZvT9YhzwlJIFF6MatQnofAb SQyWz1vTxoK6De6RBd6esYWeKY+tb05O1HUxty4NHvtWtMCpuq2WvaSmmt+jr2y2hit5/W9QNGmx X1aSh2T4g/2u9e+KU21jzNo/l/T7W41ef0I5isSMEd6vwLU+EMeinrgVIbvQNI84I2q6fqV5HbTk I6Q8UjYx/C3KOQBq7YUInRPJOk+X5GveVxdGMcv3yxyFWUfaTgvqDqdgcbSnmm+Yth2K5ltrO4WW eEcpIx1ANN/l8QwKmOKuxV2KuxVAf7gat/vLWp5/3fWhrX6K4qvb9D/Fy+r9Pjrw+zv19uuKtRfo bmpS+rc6mnD068qtXp3ry/HFVPWf0V6Y/SPP0vTkrx9SnCg519PfpirGYv8AlVv6P/d+j9QqnT1v Трюк4В/2ХПЧВТ/lWn1mLh6Xr1l9KnrVrVfV+mtK4pZJY/o31j9W5epxNeXqfZqK/b28MCqV3+ia p9b9PlxHp+t6FePanPemKoV/8LUPP6nSg5cvqvSu1a4VRdv9Q+rTfUv7uh9T6r6Ve/T09+XWmBUU /oVt/wC86H0+HPpx/b49v9bviq/91/xZ/wAlMVSPy/8A4R+v6r+g/wC/9Zf0n9X9b0fXoelP3PPr 6nDev2t8VT1PS57cuVDTly6bV+1iqSa1/hH6vb/pjj6H/Ht9Y9Tj0h3eXtTCqTR/8qmq/p/Uq1Hq U5V5cR1/2NMUJhpn+Bvrdx+ivT+vcT6/1X1PWpwH8vxfZ40xSm99+iPRh+uU+rcDw9Tl6Xh5ftV+ GvSnLAqva/Ufq6fVa/V6fu/S5cKf5PHbFVX91/xZ/wAlMVQOh/oD0ZP0N6X1f1ZOfof3Xq1Hq0p8 NeX2qftVrvXFV7/oavx8K79a+Br+FcVVF/R1Ph6VPTl1rv8AjirQ/RvL4ft1P2efLlx7U3rx/DFV 8n6P+pxfWeh2ei+n9Yp147V5/tU+nFUQnp0+ClP8mn8MVXYqpRfVOZ9H0+e9eHGvXfp74qq4q7FX Yq7FX//Z
    • proof:pdfuuid:65E63

    CF11DBA6E2D887CEACB407xmp. did:03cf19a4-b7cf-5e4d-9845-becfdec0e4aeuuid:7b7746de-ba53-44fe-8794-b3976017b458uuid:95c56821-7367-4b3c-9a51-c27d1afe1c54xmp.did:64c52741-28bb-814a-8eea-f05d7d6aa536uuid: Adobe Illustrator CC 2017 (Macintosh)/

  • сохраненоxmp.iid:03cf19a4-b7cf-5e4d-9845-becfdec0e4ae2019-01-24T15:23:49-05:00Adobe Illustrator CC 23.0 (Windows)/
    • Web1TrueFalse8.50000011.000000Inches
  • ArialRoundedMTBoldArial Rounded MT BoldRegularOpen TypeVersion 1.51xFalseArial Rounded Bold.ttf
  • GillSansMT-BoldGill Sans MTBoldOpen TypeVersion 1.65FalseGill Sans MT Bold.ttf
  • HelveticaNeue-BoldCondHelvetica NeueRegularOpen Type001.000FalseHelveticaNeue-BoldCond.otf
  • GillSans-BoldGillSans-BoldRegularTrueTypeConverted from D:\FONTTEMP\GNB_____.TF1 by ALLTYPEFalse17127_GILLSAN1.ttf
  • GillSansGillSansRegularTrueTypeMacromedia Fontographer 4. 1.4 23.02.2000Falsegillsans.TTF
  • MyriadPro-BoldMyriad ProBoldОткрытый типВерсия 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False6846
  • MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False6851
  • HelveticaNeue-BoldHelveticaNeue BoldBoldUnknownVersion 2.106;PS 2.000;hotconv 1.0.70;makeotf.lib2.5.58329FalseMyriadPro-Regular.otf
  • Голубой
  • Пурпурный
  • Желтый
  • Черный
  • Образец по умолчанию Group0
  • БелыйCMYKPROCESS0.0000000.0000000.0000000.000000
  • ЧерныйCMYKPROCESS74.97214767.91942767.04966490.145719
  • RGB КрасныйCMYKPROCESS0. 00000099.328601100.0000000.000000
  • RGB ЖелтыйCMYKPROCESS6.1829560.00000096.5484080.000000
  • RGB ЗеленыйCMYKPROCESS62.6581190.000000100.0000000.000000
  • RGB CyanCMYKPROCESS51.8089530.00000012.5673290.000000
  • RGB СинийCMYKPROCESS88.38483176.8520590.0000000.000000
  • RGB ПурпурныйCMYKPROCESS27.10612481.6037180.0000000.000000
  • R=193 G=39 B=45CMYKPROCESS16.89173697.96139092.7855316.729228
  • R=237 G=28 B=36CMYKPROCESS0.29602599.27672197.2075940.088502
  • R=241 G=90 B=36CMYKPROCESS0.00000079.91302096.7040480.012207
  • R=247 G=147 B=30CMYKPROCESS0. 02136350.08773898.6083750.000000
  • R=251 G=176 B=59CMYKPROCESS0.00000034.85160587.2617660.000000
  • R=252 G=238 B=33CMYKPROCESS4.5471880.00000093.2188870.000000
  • R=217 G=224 B=33CMYKPROCESS18.8754100.00000098.4252630.000000
  • R=140 G=198 B=63CMYKPROCESS50.0328060.16174699.3041870.000000
  • R=57 G=181 B=74CMYKPROCESS74.6639190.00000099.7680600.009155
  • R=0 G=146 B=69CMYKPROCESS86.40726217.633325100.0000003.823911
  • R=0 G=104 B=55CMYKPROCESS90.32883033.40810298.85862526.044098
  • R=34 G=181 B=115CMYKPROCESS76.2294950.00000074.9202670. 000000
  • R=0 G=169 B=157CMYKPROCESS78.4084809.07301445.7221330.027466
  • R=41 G=171 B=226CMYKPROCESS69.71999414.7859920.0000000.000000
  • R=0 G=113 B=188CMYKPROCESS87.48759652.6604060.0000000.000000
  • R=46 G=49 B=146CMYKPROCESS99.19737096.4537983.4180210.491341
  • R=27 G=20 B=100CMYKPROCESS100.000000100.00000026.17227424.441901
  • R=102 G=45 B=145CMYKPROCESS74.55405098.4557870.9826810.228885
  • R=147 G=39 B=143CMYKPROCESS49.44838699.2584111.3214310.106813
  • R=158 G=0 B=93CMYKPROCESS34.848553100.00000037.16487310.803387
  • R=212 G=20 B=90CMYKPROCESS11. 926451100.00000049.2561220.878920
  • R=237 G=30 B=121CMYKPROCESS0.00000097.08247220.3830000.000000
  • R=199 G=178 B=153CMYKPROCESS22.88242927.399.9542210.000000
  • R=153 G=134 B=117CMYKPROCESS39.85961742.89310952.5535946.805523
  • R=115 G=99 B=87CMYKPROCESS50.44174853.07239960.97047323.602654
  • R=83 G=71 B=65CMYKPROCESS57.60738360.41504163.70183841.919583
  • R=198 G=156 B=109CMYKPROCESS22.65964738.37643963.6499521.181048
  • R=166 G=124 B=82CMYKPROCESS31.54039749.14930874.1084879.897001
  • R=140 G=98 B=57CMYKPROCESS36.24322757. 43038183.99633822.613870
  • R=117 G=76 B=36CMYKPROCESS39.16380464.05279093.29212935.577935
  • R=96 G=56 B=19CMYKPROCESS41.57472870.01602197.06111049.149308
  • R=66 G=33 B=11CMYKPROCESS47.70885773.47066483.71862268.142211
  • PANTONE Прохладный серый 11 CSPOT100.000000LAB36.4706000 -3
  • Серый1
  • R=0 G=0 B=0CMYKPROCESS74.97214767.91942767.04966490.145719
  • R=26 G=26 B=26CMYKPROCESS72.60699966.66818965.24300078.234529
  • R=51 G=51 B=51CMYKPROCESS69.43312363.234

    .10268758.355075

  • R=77 G=77 B=77CMYKPROCESS65. 39558858.02242856.82001736.655220
  • R=102 G=102 B=102CMYKPROCESS59.77111551.18028550.77133820.129701
  • R=128 G=128 B=128CMYKPROCESS51.61974443.20439443.2043947.547112
  • R=153 G=153 B=153CMYKPROCESS42.61539634.74479035.3185300.985733
  • R=179 G=179 B=179CMYKPROCESS30.69504824.18860024.7775990.000000
  • R=204 G=204 B=204CMYKPROCESS19.46746015.01792815.6374450.000000
  • R=230 G=230 B=230CMYKPROCESS8.4992756.1036096.6285190.000000
  • R=242 G=242 B=242CMYKPROCESS3.7079422.4628062.4628060.000000
  • Web Color Group1
  • R=63 G=169 B=245CMYKPROCESS63. 23795921.9211100.0000000.000000
  • R=122 G=201 B=67CMYKPROCESS55.4283920.00000096.5178910.000000
  • R=255 G=147 B=30CMYKPROCESS0.00000050.88731196.0021320.000000
  • R=255 G=29 B=37CMYKPROCESS0.00000096.42022889.9351480.000000
  • R=255 G=123 B=172CMYKPROCESS0.00000066.1310733.3203630.000000
  • R=189 G=204 B=212CMYKPROCESS25.41847812.70771311.5846490.000000
    • Библиотека Adobe PDF 15.0021.0.2 конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Properties>>>/Thumb 28 0 R/TrimBox[0. 0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 6 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/Thumb 31 0 R/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 7 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/Thumb 34 0 R/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 8 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>/XObject>>>/Thumb 39 0 R/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 90 объект >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/Shading>>>/Thumb 49 0 R/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 10 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>>>/Thumb 52 0 R/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 11 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Свойства>/XObject>>>/Thumb 57 0 R/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 23 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Properties>>>/Thumb 60 0 R/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 58 0 объект >поток HVr6}Wl$΄ :e4Cɰ2D{

    anko Руководство по эксплуатации высоких и широких металлических ворот

    Документ

    ANKO Высокий обширный инструкции по обложению широких металлов

    • ВАК БЕЗ УДАЛЕНИЯ. Удлинитель 25,4 см подходит для: 96,5–104 см
    • 9Ворота 0057 с удлинителями 1x 12,7 см и 1x 25,4 см подходят для: 109,5 см – 117 см

    ВАЖНО! ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ ИНСТРУКЦИИ И СЛЕДУЙТЕ им И СОХРАНИТЕ НА БУДУЩЕЕ.
    Этот продукт соответствует стандарту EN1930:2011.

    PARTS LIST

    A. 1x Safety Gate
    B. 4x Adhesive Pads
    C. 4x Wall Cups
    D. 4x Screws
    E. 4x Adjuster Screws
    F 4x монтажные болты
    G. 1x 12,7 см. Расширение затвора
    H. 1x 25,4 см Расширение затвора
    I. 4x Pinsension
    J. 4x rowar не пытайтесь использовать ваши высокие и широкие металлические ворота. Пожалуйста, свяжитесь с Kmart Australia Ltd. для получения дополнительных или запасных частей. Используйте только детали, поставляемые производителем с вашими высокими и широкими металлическими воротами.

    ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

    ПРЕДУПРЕЖДЕНИЕ
    ПРЕДУПРЕЖДЕНИЕ – Во избежание серьезных травм или смерти надежно установите ворота или кожух и используйте их в соответствии с инструкциями производителя.
    ПРЕДУПРЕЖДЕНИЕ – Никогда не оставляйте ребенка без присмотра при использовании этого изделия.
    ПРЕДУПРЕЖДЕНИЕ – Неправильная установка может быть опасной.
    ПРЕДУПРЕЖДЕНИЕ – Не используйте защитный барьер, если какой-либо компонент поврежден или отсутствует.
    ПРЕДУПРЕЖДЕНИЕ – Защитный барьер нельзя устанавливать на окнах.
    ПРЕДУПРЕЖДЕНИЕ . Никогда не используйте устройство, если ребенок может перелезть или сместить/открыть защитный барьер
    , поскольку это может представлять опасность.
    ПРЕДУПРЕЖДЕНИЕ . Никогда не устанавливайте этот продукт на стеклянные двери. Установите это изделие у
    надежных дверей или стен.
    ПРЕДУПРЕЖДЕНИЕ . Во избежание падений никогда не используйте это изделие наверху лестницы. ПРЕДУПРЕЖДЕНИЕ – Если защитное ограждение используется внизу лестницы,
    оно должно быть расположено в передней части как можно более низкой ступени.

    ПРЕДУПРЕЖДЕНИЕ . Во избежание травм не кладите предметы, которые могут быть схвачены детьми или домашними животными, рядом с данным изделием.
    ПРЕДУПРЕЖДЕНИЕ . Перед использованием данного изделия внимательно осмотрите его на наличие незакрепленных деталей и на необходимость их подтяжки.
    ПРЕДУПРЕЖДЕНИЕ . Убедитесь, что устанавливаемое изделие горизонтально и ровно на полу.
    ПРЕДУПРЕЖДЕНИЕ . Этот продукт предназначен для детей от 6 до 24 месяцев или мелких и средних домашних животных.
    ПРЕДУПРЕЖДЕНИЕ – Регулярно проверяйте, правильно ли установлен и закреплен защитный барьер.
    ПРЕДУПРЕЖДЕНИЕ – Любые дополнительные или запасные части следует приобретать в компании Kmart Australia Ltd.
    ПРЕДУПРЕЖДЕНИЕ – Перегородка должна быть установлена ​​между жесткими поверхностями, такими как гипсокартон, древесина
    или жесткая стена.
    ПРЕДУПРЕЖДЕНИЕ – Всегда проверяйте правильность закрытия барьера безопасности.
    ПРЕДУПРЕЖДЕНИЕ – Используйте только с надежно закрепленным механизмом блокировки/фиксации.
    ПРЕДУПРЕЖДЕНИЕ     . Этот защитный барьер предназначен только для бытового использования.
    ПРЕДУПРЕЖДЕНИЕ – Никогда не используйте без настенных чашек.
    ПРЕДУПРЕЖДЕНИЕ – Этот защитный барьер имеет ручную систему закрывания.
    ПРЕДУПРЕЖДЕНИЕ . Этот защитный барьер должен быть установлен между жесткой поверхностью, такой как
    дверные проемы или стены, вместе с настенными чашками, закрепленными винтами.

    УСТАНОВКА

    Важно: Ворота должны быть установлены в конструктивно прочном проеме. Убедитесь, что монтажная поверхность (стена, дверная рама, стойки лестницы и т. д.) прочная, жесткая и имеет ровную поверхность.

    При использовании ворот на лестнице их необходимо разместить на самой нижней ступеньке внизу.

    1. Измерьте ограждаемое пространство, возможно, вам понадобятся удлинители.
      Ворота без удлинителей подходят для: 71,5–79 см
      Ворота с 1 удлинителем 12,7 см подходят для: 84,5–92 см
      Ворота с 1 удлинителем 25,4 см подходят для: 96,5–104 см 109,5–117 см
      Примечание: Используйте только по одному удлинителю с каждой стороны ворот. Если расширения не требуются, часть I заменить частью J.
    2. Когда вы распаковываете ворота, вы можете заметить зазор в проеме ворот – это нормально для ворот с нажимным креплением, и при правильной установке зазор исчезнет.
    3. Свинтите вместе монтажные болты и регулировочные винты, а затем вставьте их в монтажные отверстия в каждом углу ворот.
    4. Поместите ворота в проем и убедитесь, что нижняя направляющая полностью прилегает к полу, а настенные чашки находятся точно друг над другом. Затем отметьте положение каждой настенной чашки, приклейте чашки на место с помощью клейких прокладок. Для дополнительной безопасности прикрепите каждую чашку к стене с помощью небольшой отвертки с крестообразным шлицем (не входит в комплект) и прилагаемых винтов.
    5. Совместите заслонку с настенными чашками и затяните регулировочные винты, поворачивая их по часовой стрелке, начиная снизу и затем сверху. Равномерно затягивайте до тех пор, пока в фиксирующем механизме не останется зазор всего в 1 мм. Регулярно проверяйте натяжение всех крепежных болтов и при необходимости регулируйте.
      Примечание: НЕ ВЫТЯГИВАЙТЕ МОНТАЖНЫЕ БОЛТЫ БОЛЕЕ НА 57 мм.
    ЭКСПЛУАТАЦИЯ


    Открытие ворот

    1. Одной рукой поместите большой палец на кнопку и захватите ворота пальцами.
    2. Сдвиньте кнопку и поднимите ворота, затем откройте ворота в любом направлении.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
