Технология устройства отмостки с профилированной мембранной PLANTER GEO

Альтернативная система устройства отмостки с использованием гидроизоляционной мембраны PLANTER Geo имеет несколько преимуществ:

Исключительная долговечность;
Эффективное отведение жидкости;
Защита фундамента от промерзания;
Простота монтажа.

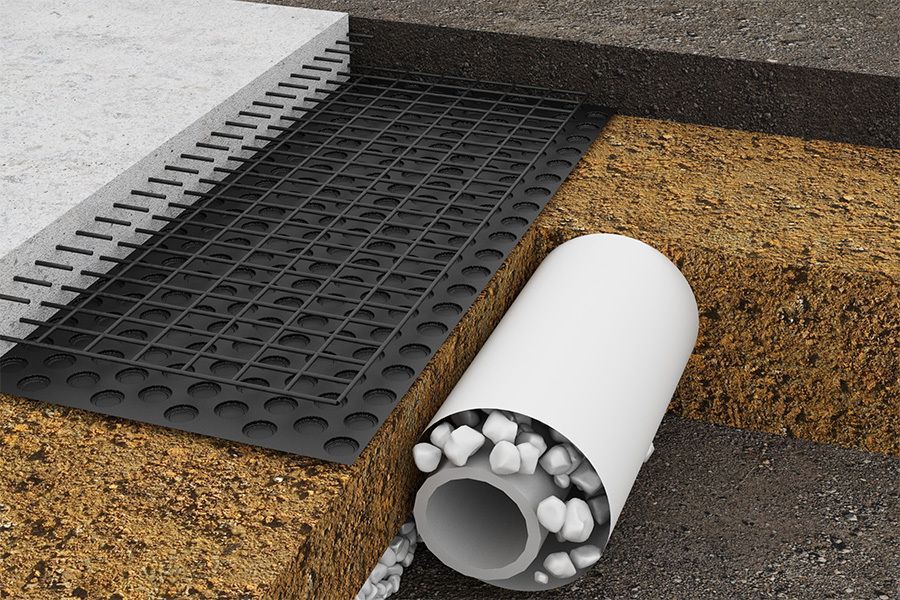

Устройство отмостки с гидроизоляционной мембраной PLANTER Geo:

1. Грунт основания;
2. Экструзионный пенополистирол ТЕХНОНИКОЛЬ;
3. Профилированная мембрана PLANTER Geo;
4. Гравий.

«Мягкая» отмостка – рациональная альтернатива классической бетонной отмостке.

Немногим известно, что отмостка входит в состав функциональной зоны обустройства придомовой территории, и от того, как выполнено ее устройство, во многом зависит не только долговечность строительных объектов, но и архитектурно-художественный облик городов. Поэтому стоит рассмотреть помимо применяемых «классических» технологий и материалов для устройства отмостки альтернативные конструктивные и архитектурные решения с применением современных материалов.

Мембрана PLANTER в устройстве отмостки

Конструкция отмостки с применением профилированных мембран PLANTER Geo представляет собой водонепроницаемое покрытие, устраиваемое по наружному периметру стен в уровень отметки спланированной поверхности грунта. Принципиальное отличие такого устройства отмостки от «классической» конструкции заключается в отсутствии финишного слоя из бетона, который, подвергаясь морозному разрушению, выходит из строя в первые 2 года эксплуатации.

Профилированная мембрана PLANTER для отмостки

Профилированная мембрана в конструкции альтернативной отмостки выполняет одновременно две важных функции: гидроизоляция отмостки и дренаж дождевой воды. Для создания уклона менее 0,05 в направлении от здания в рассматриваемой конструкции применяется мелкозернистый песок, после формирования уклонообразующего слоя укладываются плиты утеплителя из экструзионного пенополистирола, затем непосредственно профилированная мембрана

PLANTER Geo.

Финишное покрытие в зависимости от эстетического и эксплуатационного назначения может быть выполнено в виде засыпки из гравия, растительного субстрата с последующим озеленением, либо классического мощение из тротуарной плитки либо брусчатки.

Утепление отмостки с профилированной мембраной PLANTER

Применение плит утеплителя при устройстве отмостки позволяет значительно уменьшить глубину промерзания грунта возле стен фундамента и сгладить перепады температуры, тем самым уменьшить разрушающее воздействие на фундамент. Ширина альтернативной отмостки с применением профилированных мембран PLANTER Geo составляет от 90 до 100см.

Какой бы вид отмостки Вы не выбрали, всегда следует помнить об организации водосбора с поверхности кровли, не допуская неорганизованный сброс жидкости в цокольную зону здания.

Устройство отмостки с помощью ЭПДМ мембраны Firestone Giscolene-F

Отмостка представляет собой полосу непроницаемого покрытия, которая проходит вдоль всего основания здания. Она является элементом сопряжения дома с прилегающей территорией и предназначена для отвода от фундамента воды.

Отсутствие отмостки влечет за собой промерзание прилегающего к основанию грунта из-за попадания в него воды, разрушение фасада. Кроме того, отмостка играет роль тротуара и сохраняет эстетичный вид здания, предотвращая загрязнение фасада.

Виды отмостки

Различают два вида устройства отмостки вокруг дома:

1. Монолитная (жесткая) отмостка – сооружается с помощью цементно-песчаного раствора. Представляет собой сплошное бетонное покрытие. Отвод воды осуществляется с верхней наклонной поверхности, которая также может иметь асфальтовое покрытие.

2. Мягкая отмостка – современный и более удобный способ устройства отмостки здания, при котором для гидроизоляции используется ЭПДМ мембрана. Мягкая отмостка пропускает воду через верхнюю поверхность, где отводится с гидроизоляционного слоя в дренаж. Финишное покрытие при данном методе устройства отмостки фундамента может быть сделано из тротуарной плитки, щебня или засыпается плодородной почвой, на которую высаживается газон.

Устройство бетонной отмостки считается довольно трудоемким и дорогостоящим процессом. К тому же со временем поверхность может трескаться и разрушаться из-за пучения почвы, в результате чего потребуется выполнение дополнительных ремонтных работ.

Метод устройства мягкой отмостки хорош тем, что требует гораздо меньше затрат, в отличие от устройства отмостки из бетона. При этом отвод воды от фундамента осуществляется не менее эффективно.

Пирог отмостки с гидроизоляцией ЭПДМ

Устройство мягкой отмостки вокруг здания осуществляется следующим образом:

Определение ширины и глубины отмостки. Ширина отмостки должна составлять не менее 60 см. Данная величина зависит от свеса крыши – покрытие должно выступать от него на 20 см. Средняя глубина составляет 30-40 см.
Основание траншеи очищают, утрамбовывают и выравнивают. Затем укладывают песчаную подушку толщиной 6-10 см с уклоном от фундамента на 3-5%, как следует утрамбовывают.
Далее укладывают утеплитель – обычно это экструдированный пенополистирол.
Поверх утеплителя расстилается ЭПДМ мембрана – водонепроницаемый материал, главный элемент мягкой отмостки. Гидроизоляция отмостки вокруг дома осуществляется с помощью ЭПДМ мембраны Firestone Giscolene-F. Пленка должна закрывать всю ширину отмостки и заходить на стенку цоколя примерно на 50 см. На вертикальной поверхности материал крепится с помощью прижимной рейки. Полотна между собой склеиваются специальной самоклеящейся лентой. Мембрана покрывается геотектсилем.
Между утеплителем и прилегающей территорией укладывается дренажная труба, которая заворачивается в ЭПДМ мембрану. Труба располагается между геотектсилем и геопленкой под наклоном около 2% и соединяется с ливневой канализацией.
Затем осуществляется отделка отмостки гравием, плиткой, газоном или брусчаткой.

Правильно устроенная отмостка сохранит фундамент здания от деформации и трещин на долгие годы. Важно не только соблюдать технологию укладки каждого слоя, но и подобрать качественные материалы для создания отмостки. Особое внимание следует уделить гидроизоляции.

Гидроизоляция отмостки ЭПДМ мембраной Firestone Giscolene-F

Какую гидроизоляцию использовать для отмостки? Идеально для этого подходит ЭПДМ мембрана Firestone Giscolene-F. Материал обладает следующими преимуществами:

Высокая эластичность (более 300%), прочность и гибкость, что удобно при укладке водонепроницаемого слоя.
Устойчивость к температурным перепадам – может использоваться в любых климатических условиях.
Устойчивость к УФ лучам, прорастанию корней.
Подходит для длительного контакта с водой и влагой.
Долгий срок службы – не менее 50 лет.
Простая и быстрая укладка.

Для гидроизоляции отмостки рекомендуется использовать каучуковую мембрану толщиной не менее 0,75 мм. В нашем каталоге представлена ЭПДМ мембрана Firestone Giscolene-F толщиной 0,75 мм и 0,8 мм. Удобно производить укладку узкими полотнами. У нас вы можете купить каучуковую пленку Firestone Giscolene-F в рулоне и нарезать ее на полотна необходимой ширины и длины для обустройства отмостки.

Также в нашем каталоге представлен геотекстиль и дополнительные аксессуары для склейки и крепежа ЭПДМ мембраны.

профилированные гидроизоляционные варианты для фундамента, мембраны ПВХ и «ТЕХНОНИКОЛЬ» для гидроизоляции дома

Отмостка служит надежной защитой фундамента от различных неблагоприятных воздействий, в том числе и от чрезмерной влаги, ультрафиолетового излучения, резких температурных изменений.

Раньше самым популярным вариантом для создания отмостки был бетон. Но в настоящее время все большую популярность начала приобретать специальная мембрана.

Плюсы и минусы

Мембрана для формирования отмостки вокруг жилых зданий обладает целым рядом важных преимуществ. Выделим некоторые из них.

Долговечность.
Защитные конструкции, сделанные из мембраны, смогут прослужить более 50-60 лет без поломок и деформаций. При этом они могут эксплуатироваться в самых суровых условиях.
Влагостойкость. Такие отмостки смогут легко выдерживать постоянные воздействия воды и при этом не потеряют своих качеств и надежность. Кроме того, они смогут легко выдерживать и воздействия щелочных составов и кислот.
Биологическая устойчивость. Корни кустарников, деревьев и трав, как правило, избегают контакта с такими защитными материалами.
Простая технология монтажа. Установить такую отмостку вокруг здания сможет почти любой человек, не нужно будет обращаться за помощью к профессионалам.
Доступность. Мембранные материалы создаются из таких простых компонентов, как песок, трубы, текстиль, гравий.
Возможность демонтажа. При необходимости мембранную отмостку можно будет легко самостоятельно разобрать.
Устойчивость к температурным перепадам. Даже в условиях сильных морозов мембрана не потеряет своих качеств и не станет деформироваться.

Недостатков такие изделия для защиты фундаментов практически не имеют. Можно лишь отметить, что установка такой отмостки предполагает наличие многослойной конструкции, так как, помимо самой мембраны, также понадобятся специальные материалы для обеспечения дополнительной гидроизоляции, геотекстиль, дренаж.

Виды

На сегодняшний день производители выпускают огромное разнообразие таких мембран для сооружения отмосток. Рассмотрим отдельно каждую из разновидностей, а также выделим их основные особенности.

Профилированная мембрана. Такой защитный материал производится из качественного полиэтилена высокой плотности. Эта основа совсем не будет пропускать влагу. Кроме того, она легко реагирует на растяжения, легко возвращается в свое первоначальное положение без деформаций и дефектов. Профилированные изделия часто воспринимаются как целые системы для водоотведения. Такие гидроизоляционные мембраны внешне представляют собой скатанные в рулоны материалы, которые имеют небольшие выступы круглой формы. Они необходимы для отвода влаги от фундаментов. Этот вид отличается максимальным сроком службы, он практически не подвергается механическим воздействиям, сохраняет все свои фильтрующие характеристики даже спустя большое количество времени.
Гладкие. Такие разновидности также обеспечивают отличную гидроизоляцию. Они используются для создания хорошей пароизоляции. Гладкие модели считаются антикоррозионным материалом с неплохими механическими свойствами, который обладает высоким показателем эластичности и гибкости. Кроме того, изделия этого типа максимально устойчивы к насекомым, грызунам, вредным бактериям и корневым системам травы и кустарников.
Текстурированные. Такие защитные мембраны отличаются от остальных разновидностей структурой своей поверхности, которая обеспечивает максимальное сцепление с основаниями различных типов. Перфорированная часть способствует созданию необходимого трения. Такие виды мембраны обладают повышенной эластичностью, они устойчивы к низким и высоким температурам, воздействиям влаги, ультрафиолетовому излучению. Текстурированные модели не будут деформироваться и растрескиваться даже спустя большое количество времени.

Геомембраны могут различаться в зависимости от технологии изготовления и используемого сырья. Так, все они производятся из высококачественного полиэтилена повышенной плотности и низкого или высокого давления. Иногда такой материал создается на основе ПВХ. Если основа сделана из полиэтилена низкого давления, то тогда она будет отличаться высокой твердостью, прочностью и долговечностью. Геомембрана обладает достаточной стойкостью к воздействиям щелочных составов, кислот, воды.

Она легко будет выдерживать даже чрезмерные механические действия, но при этом не обладает достаточной степенью эластичности и устойчивости к деформациям. В условиях мороза материал теряет свою прочность, зато он легко переносит высокие температурные режимы.

Модели, сделанные из полиэтилена высокого давления, отличаются мягкостью, легкостью и хорошей эластичностью. Материал обладает неплохой стойкостью к растяжениям и деформациям. Мембрана не пропускает пар и жидкость, поэтому обеспечивает хорошую гидроизоляцию. За счет специальной способности удерживать пары и жидкости такие изделия применяются для обеспечения изоляции разных токсичных компонентов. Из ПВХ производятся прочные трехслойные мембраны, которые чаще используют при обустройстве кровли, но иногда их берут и для сооружения отмостки. Эти модели отличаются прекрасной стойкостью к ультрафиолетовому излучению, влаге, температурным изменениям.

Как выбрать?

Перед тем как приобрести мембрану для создания отмостки, стоит обратить внимание на несколько критериев выбора. Обязательно учитывайте особенности устройства и монтажа. Так, если придется работать со сложными конструктивными элементами, то предпочтение стоит отдать моделям, сделанным из полиэтилена высокого давления, потому что они гораздо лучше растягиваются, при этом не теряют своих важных свойств и не деформируются.

Смотрите и на стоимость изоляционного материала. Мембраны высокого давления считаются более дорогостоящими. Но для небольших конструкций часто используются такие изделия с меньшей толщиной, что дает возможность компенсировать разницу в стоимости.

Производители

На сегодняшний день на современном рынке существует немалое количество компаний-производителей, выпускающих геомембрану. Рассмотрим несколько наиболее популярных брендов.

«ТЕХНОНИКОЛЬ». Эта фирма продает мембрану, которая отличается особенной долговечностью, она сможет прослужить несколько десятков лет. Такие изделия для защиты и изоляции фундамента производятся в рулонах шириной 1 или 2 м, длина полотна при этом может составлять 10, 15 или 20 м. Вместе с такими рулонными изделиями производитель продает и комплектующие, которые необходимы для их установки. Это односторонние и двусторонние ленты для герметизации, сделанные на битумно-полимерной основе, специальные прижимные рейки, пластиковый тарельчатый крепеж.
«ТехПолимер». Производитель выпускает три разновидности геомембраны, в том числе и гладкую, которая обладает полной непроницаемостью. Она позволяет обеспечивать надежную защиту не только от воды, но и от опасных химических веществ. А также компания производит особый композит геопленки. Она чаще всего используется для дополнительной защиты самой мембраны.
GeoSM. Фирма специализируется на выпуске мембран, которые обеспечивают гидроизоляцию, теплоизоляцию, защиту от физических воздействий, агрессивных химических веществ. В ассортименте продукции имеются и модели из ПВХ, их чаще используют, если необходимо создать хорошую пароизоляцию. Такие изделия не будут нуждаться в дополнительной защите, они способны полностью изолировать фундамент от негативных воздействий окружающей среды.

Монтаж

Соорудить отмостку из мембраны вполне можно самостоятельно, но при этом стоит правильно соблюдать всю технологию монтажа. Принцип формирования отмостки довольно прост. Перед тем как приступить к строительным работам, следует определиться с видом будущей защитной конструкции. Она может быть либо мягкой, либо жесткой, различаются они и по типу финишного покрытия. В первом случае в роли верхнего покрытия используется гравий, во втором – плитка либо брусчатка.

Для начала также нужно будет определиться с глубиной и шириной отмостки для дома. Эти параметры будут зависеть от многих особенностей, в том числе и от типа строения, грунтовых вод.

После этого укладывают слой из песка. Следует выложить сразу несколько слоев, толщина каждого из них должна составлять не менее 7-10 сантиметров. При этом каждый из них обязательно увлажняют и утрамбовывают.

Затем устанавливают материал для утепления. Плиты утеплителя монтируются прямо на песчаную подушку с соблюдением уклона от здания. Позже на все это укладывают и дренажный слой. Для этого лучше применить специальную дренажную мембрану.

Поверхность такого изоляционного материала состоит из выступов, к которым крепится слой специального термоскрепленного геотекстиля. По каналам, которые образуются после укладки за счет таких рельефных поверхностей, вся лишняя вода будет сразу утекать и не задерживаться около фундамента.

Геотекстиль будет выполнять роль фильтра, который будет задерживать мелкие песчаные частицы. Когда все слои будут уложены, можно приступать к финишному монтажу. Для этого мембранный материал раскатывают и укладывают шипами вверх. При этом все это делают с нахлестом. Фиксация чаще всего производится при помощи пластмассовых специальных крепежей. В конце на полученную конструкцию укладывают гравий, газон либо плитку.

Устройство отмостки с полимерной мембраной PLANTER geo

Отмостка это водонепроницаемое покрытие вокруг здания, устроенное по его периметру, с уклоном в направлении от здания. Предназначена для защиты фундамента от дождевых вод и паводков. Отмостка также необходима, как и кровля. Покрытие выполняет и функцию тротуара, по которому в любую погоду можно, за редким исключением, передвигаться около дома. Требования Строительных Правил (СП) однозначны: «…вокруг каждого здания должны быть устроены водонепроницаемые отмостки». Также СП устанавливают требования к размерам отмостки в плане, её толщине и уклонам в зависимости от грунта, свеса кровли и других параметров.

Что касается конструкции и устройства отмостки, то в настоящее время в строительной практике сложилась двойственная ситуация. С одной стороны, процессы, происходящие в строительстве, можно образно сравнить с этапами развития IT-отрасли временами, когда программисты писали код для каждого отдельно взятого сайта. Также и при создании отмостки: если видов отмостки всего два жёсткая и мягкая, то количество вариантов используемых материалов и их сочетаний, просто огромно. Начиная с автодорожного бетона в монолитном пироге и заканчивая отслужившими свой век рекламными баннерами в “супермягком” эконом-варианте. Беда только в том, что в одних случаях отмостка стоит неадекватных сумм и потерь времени, в других из-за некачественных материалов может привести к печальным последствиям, словно она и вовсе отсутствует: проникновению воды к фундаменту и прилегающему грунту, а затем подмыванию дома, трещинам в фундаменте и даже в стене.

С другой стороны, выстраивая параллель с компьютерными технологиями, мы видим, что в IT-отрасли произошли революционные изменения: с помощью разнообразных шаблонов, человек, не обладающий навыками программирования, может создать великолепный, стабильно работающий интернет-ресурс. Точно так же при сооружении отмостки можно воспользоваться современными достижениями стройиндустрии высококачественными и удобными в монтаже материалами, часто исключающими мокрые и грязные процессы, и не требующими высокой квалификации строителей. Например, такими, как предлагает Корпорация ТЕХНОНИКОЛЬ, один из крупнейших международных производителей надёжных и эффективных строительных материалов.

Ключевым звеном в конструкциях-шаблонах отмосток от ТЕХНОНИКОЛЬ является профилированная мембрана PLANTER geo из полиэтилена высокой плотности с прикрепленным слоем геотекстиля. Материал с успехом используется при изготовлении отмосток с различными видами покрытия: как жёсткой (бетон, асфальт, камень, тротуарная плитка), так и мягкой (гравий, газон, лёгкая плитка). Если жёсткая отмостка отводит воду с финишной наклонной поверхности, на мягкой же вода беспрепятственно проникает сквозь верхний слой. В первом случае герметичное основание из PLANTER geo страхует уязвимые места финишного покрытия, а во втором является основой конструкции мягкой отмостки. В обоих случаях слой мембраны предотвращает попадание воды в грунт у дома, отводя её в дренажную систему, которую необходимо заложить на стадии земляных работ. Стоит отметить, что многообразие вариантов покрытий отмосток с использованием мембраны PLANTER geo позволяет создавать решения, которые органично впишутся в любой архитектурный стиль постройки.

При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки) отмостку рекомендуется утеплять для защиты от сил морозного пучения, а при нормальных грунтах утепленная отмостка защищает фундамент от появления трещин ввиду проникновения в бетон талой и осадочной воды, которая при замерзании может разрушить бетон. К тому же это решение уменьшает наружное воздействие низких температур и снижает расходы на отопление дома. В качестве утеплителя Корпорация предлагает экструзионный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO с размерами листа 580*1180 мм и толщиной 50 мм.

Весь ход работ по созданию утеплённой отмостки по технологии ТЕХНОНИКОЛЬ можно описать одним абзацем. Вначале по периметру дома производится выемка грунта по ширине слоя теплоизоляции глубиной не менее 15 см. Уклон основания должен составлять 3-10%. Затем, для формирования выравнивающего слоя (толщиной не менее 5 см) производят послойную отсыпку песка со смачиванием и трамбованием каждого слоя с соблюдением уклона. На подготовленное основание укладываются плиты экструзионного пенополистирола (XPS) ТЕХНОНИКОЛЬ CARBON ECO. Материал имеет высокую прочность на сжатие, не впитывает влагу и не поддаётся разрушению микроорганизмами, корнями растений, плесенью и грибком. Поверх теплоизоляции укладывается профилированная мембрана PLANTER geo с заведением на стену дома. Она создаёт герметичный слой и формирует преграду для прохода атмосферных осадков к фундаменту. Полотно мембраны состоит из двух слоёв: нижний, выполнен из полиэтилена высокой плотности, имеет на поверхности выступы в виде шипов, формирующих дренажный зазор для отвода воды от дома; верхний слой геотекстиль, фильтрующий воду и препятствующий засорению дренажного зазора. Рекомендуется формировать нахлесты мембраны в четыре шипа и проклеивать лентой PLANTERBAND, геотекстиль соединять между собой клейкой лентой. Далее можно приступать к формированию финишного слоя из гравия или растительного субстрата; под плитку или натуральный камень засыпают ещё один слой песка.

Получается очень красиво!

На YouTube-канале и на одном из сайтов Корпорации ТЕХНОНИКОЛЬ подробно описывается удобный, технологичный, экономичный процесс устройства отмостки с гарантией службы свыше 60 лет, который по силам даже начинающим строителям. Для расчёта материалов и стоимости отмосток на этом же сайте можно воспользоваться удобным онлайн-калькулятором.

Мягкая отмостка вокруг дома в Московской области цена

Отмостка – важнейший элемент конструкции любого дома.

Главная цель отмостки вокруг дома – это отвод воды от фундамента. На замену всем известной бетонной отмостке приходят новые более эффективные, долговечные и экономичные решения. Мы предлагаем вам устройство мягкой отмостки вокруг дома в Московской области, которая обойдется дешевле и прослужит более 40-ка лет!

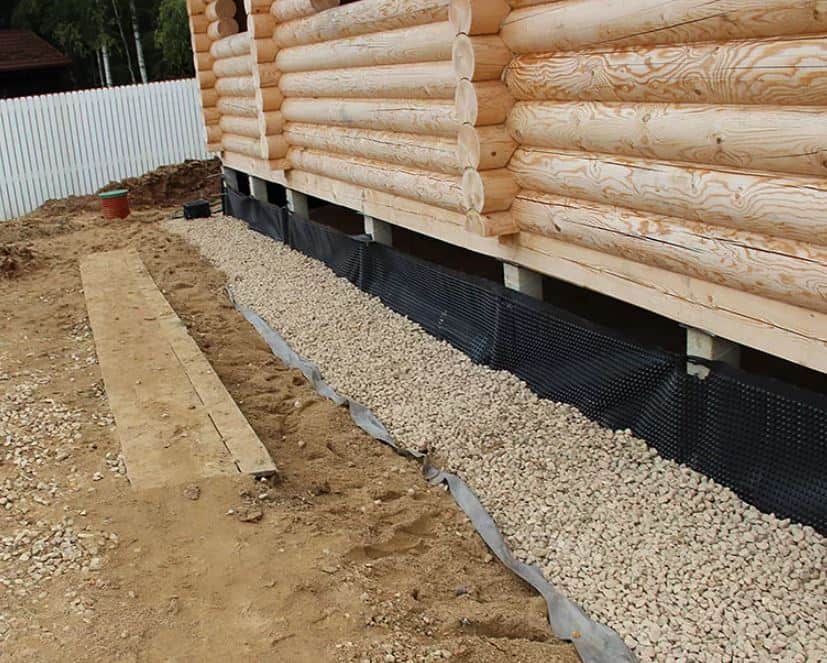

Мягкая отмостка с дренажной мембраной отлично отводит воду от фундамента, при этом жидкость фильтруется проходя через геотекстиль. Поверх такой отмостки можно уложить гравийную отсыпку или посеять газон, т.к. мембрана устойчива к прорастанию корней.

В итоге можно сэкономить на дорогих строительных материалах и придать дому натуральный вид.

Монтаж мягкой отмостки вокруг дома

Копаем траншею нужной ширины и глубины.
На дно можно уложить дренажные трубы необходимого диаметра (в стоимость не входит).
Делаем песчаную подушку, она же будет служить дополнительным фильтрирующим слоем.
Укладываем дренажную мембрану, подогнув его к фундаменту (под мембрану можно уложить листы экструдированного пенопласта, так мы избавимся от пучения грунта в холодное время года).
Укладываем геотекстиль на мембрану для фильтрации воды от грязи и ила.
Сверху насыпаем слой щебня или грунта для посадки растительности.

Фотографии

Стоимость мягкой отмостки в Московской области, цена

Указана начальная стоимость устройства отмостки с материалом. Конечная цена отмостки рассчитывается исходя из стоимости строительных материалов в вашем регионе.

↓ Характеристики \| Ширина отмостки →	50 см	60 см	70 см	80 см	90 см	100 см	110 см	120 см
Песок 10 см, мембрана, геотекстиль, щебень 10 см	от 1250	от 1300	от 1350	от 1400	от 1450	от 1500	от 1550	от 1600
Песок 10 см, утеплитель 50 мм, мембрана, геотекстиль, щебень 10 см	от 1750	от 1800	от 1850	от 1900	от 1950	от 2000	от 2050	от 2100
Песок 15 см, мембрана, геотекстиль, щебень 15 см	от 1400	от 1450	от 1500	от 1550	от 1600	от 1650	от 1700	от 1750
Песок 15 см, утеплитель 50 мм, мембрана, геотекстиль, щебень 15 см	от 1900	от 1950	от 2000	от 2050	от 2100	от 2150	от 2200	от 2250

Оставить заявку на устройство мягкой отмостки

ПВХ-мембрана для фундамента — фото пленки для гидроизоляции отмостки

ПВХ-мембрана для фундамента

Содержание:

На сегодняшний день очень популярным строительным материалом являются ПВХ-мембраны, которые широко используются в разных сферах строительства. Если сравнивать ее со строительными материалами, которые содержат битум, то мембрана ПВХ для гидроизоляции фундамента имеет более широкий список возможных функций и положительных сторон. Поэтому и применяются для того, чтобы провести тщательную гидроизоляцию фундамента, подземных помещений, тоннельных проходов, штучных водоемов и так далее. Также данный материал успешно используется для гидроизоляции кровли с разным типом крепления, что делает его более универсальным и практичным.

Благодаря своей эластичности, гидроизоляцию фундамента пленкой ПВХ можно проводить, как при высокой, так и при низкой температуре. Ее монтаж необходимо проводить с помощью специальной сварочной установки, которая производит сварку с помощью мощного потока горячего воздуха. Любое применение открытого огня может привести к неисправимым повреждениям и неисправности мембраны.

Используя только автоматическое оборудование можно достичь практически идеальных швов скрепления листов, которые будут ровными, аккуратными и качественными. Чем лучше будет сделан шов, тем качественнее будет уровень гидроизоляции покрытия.

Преимущество мембран ПВХ

Мембранная гидроизоляция

ПВХ-мембраны, которые используются для отделки фундамента, обладают многими немаловажными преимуществами:

Они не поддаются влиянию ультрафиолетового излучения, химическим веществам, различным вредоносным бактериям и т. п.
Благодаря своему химическому составу, они не разлагаются и не портятся при неблагоприятных погодных условиях.
Мембраны очень крепки. Они настолько прочны, что разорвать, расколоть или повредить каким-нибудь другим способом их очень сложно.
Так, как они упруги и эластичны, то не поддаются деформациям и внешним изменениям.
При помощи сильного горячего потока воздуха отдельные детали с легкостью свариваются в одну целостную поверхность.
Укладка материала на любую поверхность, крепление, конструкцию или любое иное сооружение производится в однослойном порядке, поэтому скорость рабочего процесса очень большая и на ее установку не требуется слишком много времени.
ПВХ-мембраны для фундамента изготовлены с материалов, которые практически не воспламеняются, поэтому, установив ее в помещении, угроза возгорания будет совершенно не страшна.

Этот, практически универсальный строительный материал отлично подойдет в местности, где преобладает переменчивый климат. Он способен выдерживать самые разные климатические изменения и погодные условия.

На заметку: Установив мембрану на любое покрытие, поверхность или конструкцию, можно полностью быть уверенным в качественной герметичности и не бояться, что после монтажа останутся зазоры, щели и прочие дефекты.

Говоря о фундаменте, то установка мембран навсегда решает проблему прорастания корней деревьев и другой растительности на территории размещения самого фундамента. Разрушительные свойства воды и влаги никак не влияют на работоспособность данного материала. ПВХ-мембрана для гидроизоляции отмостки изготовлена из материалов, которые не имеют негативного влияния на организм человека.

Эти и многие другие достоинства данного материала делают ее уникальным средством, который может широко применяться в различных сферах гражданского и промышленного строительства.

Виды гидроизоляции

Гидроизоляция фундамента — это очень ответственная часть ремонта. Но перед тем, как приступать непосредственно к процессу, нужно определиться с видом гидроизоляции. Она бывает двух видов:

вертикальная;
горизонтальная.

Гидроизоляция фундамента

При вертикальной гидроизоляции листы фиксируются методом точечной сварки, с помощью потока горячего воздуха на металлических деталях конструкции. После установки мембраны необходимо сделать защитный слой, размером 150 миллиметров и прикрепить его при помощи специального клея.

Горизонтальная гидроизоляция проходит немного наоборот. Сначала устанавливается небольшое защитное покрытие, а после этого, поверх защитного слоя фиксируется ПВХ-мембрана для фундамента. Обязательно нужно запомнить, что перед началом гидроизоляции нужно выровнять поверхность помещения и устранить все неровности, шероховатости, а особенно — острые выступы, которые могут повредить мембрану.

Важно: Категорически запрещается совмещать ее с материалами, которые содержат масло, битум, жир, деготь и химические растворители.

Погодные условия во время монтажа

После полной установки она стает независимой от погодных условий. Но во время самой установки нужно придерживаться некоторых правил, которые необходимы для получения положительного результата.

Во-первых, при работе с ПВХ-мембранами, уровень температуры в окружающей среде должен быть не ниже минус 15°С.

Во-вторых, запрещается монтировать их в местах, где присутствует вода, туман или другая влага.

В третьих, если условия для ремонта складываются не очень благоприятные, то вокруг места проведения ремонта нужно соорудить тент, теплицу или шалаш, в котором можно обеспечить все необходимые условия для работы.

Также читайте: ПВХ-мембрана Logicroof.
