Маяк для стяжки пола: Какой вариант маяков выбрать для заливки стяжки пола в квартире

Содержание

Какой вариант маяков выбрать для заливки стяжки пола в квартире

Очень трудно достичь идеально ровной поверхности пола. Могут с течением времени выявляться впадины, ямки, трещины и другие изъяны, возникающие чаще всего из-за несоблюдения технологии заливки стяжки. Чтобы укладка была осуществлена максимально точно, следует произвести заливку пола по маякам. С ее помощью выставляется необходимая толщина будущей стяжки, и решаются другие вопросы. Но первоначально придется выполнить подготовительные мероприятия.

Используемые материалы



Различные виды материалов могут быть использованы в качестве маяков на основание пола под стяжку. Ими могут выступать готовые варианты, которые в ассортименте представлены в строительных магазинах или же выполнены самостоятельно. Готовые варианты специально предназначены для заливки стяжки. Когда используется гипсокартонный профиль Пн 27*28, то лучше всего один вставить в другой, чтобы он не прогибался под давлением раствора. Да и правило в таком случае будет лучше передвигаться по поверхности.

Альтернатива таким маякам – деревянные бруски. Обычно берут высоту и ширину одинаковой по 30 мм. Предварительно они должны быть смочены в воде в течение определенного времени. Это необходимо для того, чтобы они не впитывали влагу из цементно-песчаного раствора, используемого для заливки стяжки пола.

Еще один вариант для маяков – раствор, который готовится в пропорции 1 части цемента и 1 части извести. Ими выкладывают маяки по всей площади в помещении.

Виды профилей

От вида заливки и используемых маяков будет зависеть перечень инструментов и материала. Есть стандартный набор, а есть и специфические пункты, на которые стоит обратить внимание предварительно, до начала проведения работ. Лучше всего, когда уже все есть под рукой, чтобы не отвлекаться в процессе осуществления выравнивания основания пола под маяки.

Определение наивысшей точки

До выставления маяков по периметру в помещении, следует определиться с разметкой и выявить наивысшую точку. Все следует выполнять последовательно и не отклоняться от технологии, чтобы достичь максимально эффективного результата.

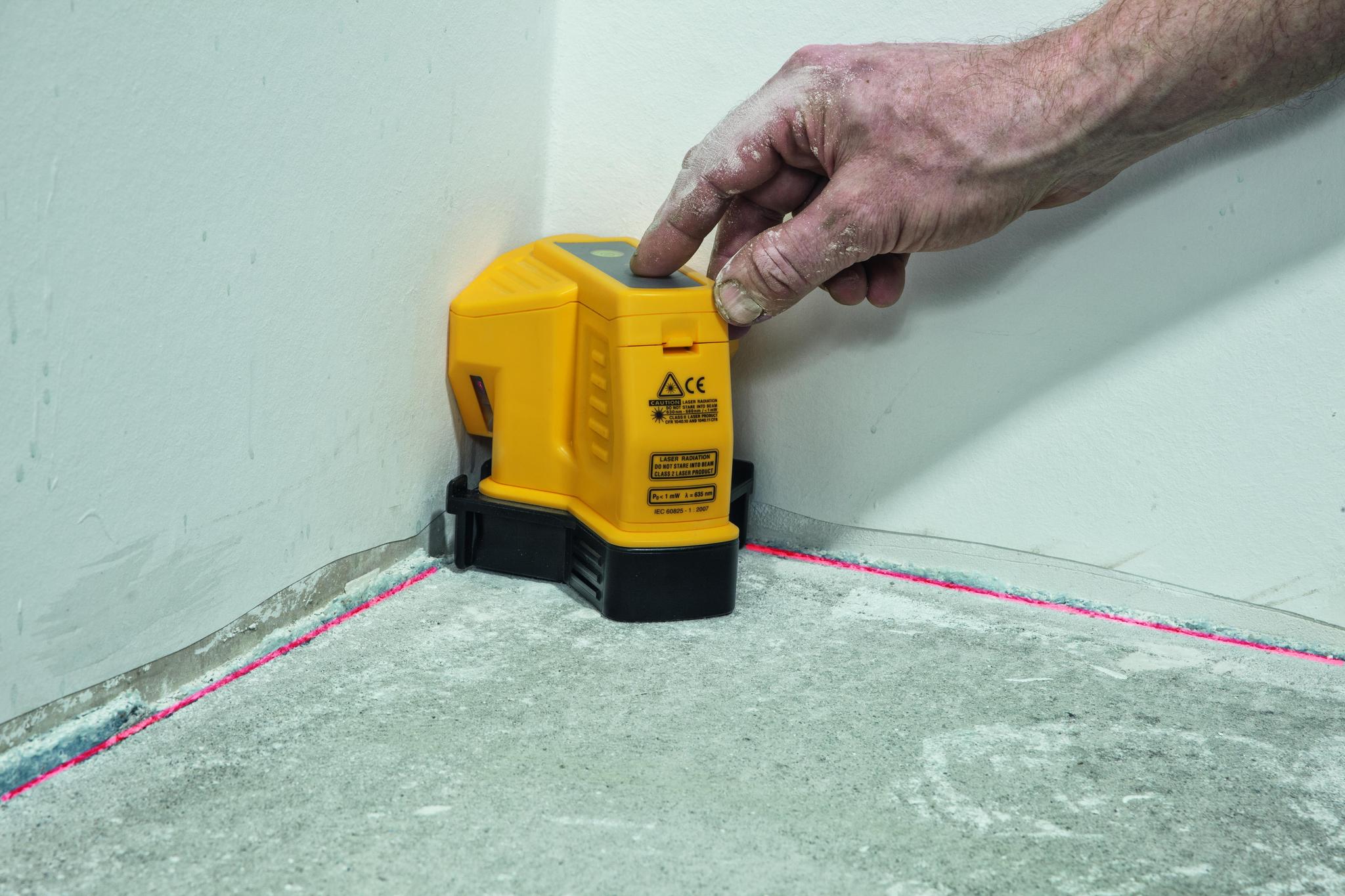

Первоначально пробивается горизонталь. В этом поможет лазерный уровень или другие альтернативные материалы. Все будет зависеть от возможностей и финансового положения. Некоторое оборудование стоит дорого, и нет смысла его приобретать для одноразового использования. Метки делаются на одном уровне на стене, примерно на расстоянии 100-120 см от основания пола. Отмеченные точки по всему периметру соединяются между собой. Должна получиться ровная горизонтальная линия по уровню. За незначительную цену можно приобрести красящую нить, которая будет способствовать проведению работ.

После этого проводится расчет для установления наивысшей и низкой точек в помещении относительно уровня пола. От выставленной горизонтали на стене вниз отмеряется расстояние до уровня пола и определяются вышеуказанные точки. Минимальная толщина будущей стяжки должна быть соблюдена в самой высшей точке. Все измерения лучше всего производить на стене карандашом, чтобы ориентироваться в пространстве в процессе выставления маяков. Когда определены высшая и низшая точка основания пола, разность этих показаний и будет считаться минимальной толщиной будущего пола.

Правила фиксации маяков

Максимальная эффективность и точность всех показаний будет выполнено, если осуществлено выравнивание пола стяжкой по маякам. Поверхность станет максимально ровной и будет подходить для настила любого вида напольного покрытия. Они предназначаются для направления правила при распределении раствора, выступают в качестве ориентира при заливке стяжки бетонного пола. Если маяки выставлены правильно по технологии, то можно не волноваться за итоговый результат.

Правило в работе должно использоваться таким, чтобы оно было больше расстояния между маяками примерно на 20-25 см. Но и сами инструменты не должны быть слишком длинными, ориентировочно в 1.5 метра.

Маяки фиксируются на основании на расстоянии в 50-100 мм от расположения стен и других конструктивных элементов. Начало работ в помещении – дальние углы комнаты. Все сводится к входной двери.

Правильный расчет

Не лишним будет предварительно рассчитать количество маяков, которые необходимы для работы. Только в таком случае заливка пола по маякам будет быстрой и эффективной. Не придется отвлекаться от их установки и последующей заливки раствора для создания ровной поверхности пола.

Все маяки обычно ведут от входной двери по направлению к противоположной стене. Но первоначально определяется первый маяк и от него уже фиксируются на площади в помещении все остальные.

При выставлении первого маяка можно ориентироваться далее. При ширине комнате от входа в 5,32 метра, с максимальным расстоянием между маяками в 1.18 метра (с учетом использования правило в 1.4 метра), придется расположить 5 рядов маяков. Первый и последний ряд будет непосредственно у стен на расстоянии в 30 см. Между ними каждый последующие ряд будет на выставленном расстоянии. Таким образом, получится 4 промежутка между маяками, которые должны быть заполнены раствором и другими составляющими пирога.

Установка на саморезы

Начнем рассматривать установку маяков с использования саморезов. В наивысшем месте основания пола просверливается первое отверстие диаметром до 10 мм. В него загоняется деревянный чопик, а уже в него саморез. Следующий маяк фиксируется на противоположном конце. Поверх первых выставленных саморезов устанавливается правило, поверх которого – уровень. Если все соответствует горизонтали, то можно смело приступать к следующим действиям. Уровень должен подгоняться под первый выставленный маяк.

От первого маяка ко второму натягивается леска или шнур. Есть и другие альтернативные материалы, которые можно встретить в строительном магазине. На промежутке лески между саморезами делаются отверстия в основании бетонного пола на расстоянии 50-60 см друг от друга, в которые также вставляются чопики и вкручиваются маяки. Уровень для каждого из них должен быть одинаков. Это позволит в итоге выполнить качественно заливку стяжки по маякам. Все последующие ряды маяков должны располагаются параллельно первоначальному. Все действия идентичны и не должны никак отличаться. Выравнивание можно выполнить и поперек маякам №1.

Растворные маяки

Способов выкладки, как говорилось ранее, имеется достаточное количество. Среди них стоит выделить еще и расположение маяков на раствор. В качестве основного материала подойдет цемент или гипс. Из полученного состава раствора  можно выложить горки на основании бетонного пола. В заложенный раствор фиксируются маяки в виде металлических или гипсокартонных профилей. Если в раствор добавить алебастр, то вся работа будет произведена несколько быстрее. Процесс схватывания составляет примерно 15-20 минут.

Подкладочным материалом не может быть тот, который очень хорошо впитывает влагу. Форма маяков в таком случае будет вменяться в процессе высыхания. В стяжке будут образовываться трещины, впадины и повалы.

В некоторых случаях достаточно просто выкладывать растворные маяки по периметру в помещении. Их высота будет зависеть от основания пола, его ровности и наличия впадин и выступов. В последующем их даже не придется удалять, а просто залить стяжкой пола.

Распределение стяжки

Если необходимо выровнять пол по маякам своими руками, следует произвести их установку. С этим заданием можно справится. Достаточно лишь определиться с конкретным вариантом и выполнить монтаж. После этого можно приступать к заливке раствора. Здесь есть некоторые тонкости, с которыми стоит ознакомиться.

При использовании растворных маяков не следует дожидаться их полного высыхания. Это позволит в последующем раствору лучше схватиться. Но можно смочить поверхность водой или качественно прогрунтовать. В первом случае будет незначительная экономия средств и времени.

Между стеной и полом следует просмотреть все щели и стыки, чтобы в них не просочилась вода. Без этого начнутся сюрпризы для соседей во время заливки раствора.

Все имеющиеся щели надо запенить. Приготовление раствора выполняется следующим образом:

  1. Готовится емкость, в которую засыпается песок вместе с цементом и смешивается тщательным образом.
  2. Во вторую емкость наливается вода, после чего из первой засыпается сухая смесь для будущего раствора. На 2 литра воды приходиться примерно 10 кг смеси.
  3. Лучше всего замешивать все в бетономешалке в течение определенного времени, чтобы получить однородную массу.

Начинается вся работа от дальнего угла в помещении. Раствор заливается между маяками, после чего распределяется по всей поверхности. Никаких резких движений в таком случае быть не должно. От реек правило не должно отрываться, чтобы в итоге получилось действительно ровное основание. При образовании «лишней» массы раствора, его выгоняют к входу, после чего убирают или переносят на место новой заливки.

Заливка стяжки по маячковых точкам

После заливки основания пола раствором могут возникнуть вопросы с тем, нужно ли убирать маяки после заливки пола. Все профили, особенно деревянные маяки должны быть в обязательном порядке убраны. Образовавшиеся пустоты заделываются раствором, тем же, что и выполнялась вся заливка. Стоит обращать внимание на то, чтобы не было образований луж. В последующем это может привести к появлению впадин. Даже если были получены после удаления маяков незначительные неровности, все они должны быть заделаны раствором.

Снимать ли маяки после заливки пола, если они специально предназначены для такого вида работ? От них избавляться не стоит, а они остаются в основании залитой стяжки пола. Никакого вреда и нарушения конструкция от таких маяков не будет.

При выравнивании пола в ванной комнате или туалете, то есть помещениях не больших по площади, для разравнивания лучше всего брать игольчатый валик.

После распределения раствора по поверхности пола следует производить уход за стяжкой, чтобы она равномерно высохла и созрела. Каждый из этапов имеет свое значение и нельзя отходить от технологии, ни при каких обстоятельствах.

Маяки для наливного пола

Заливка пола по маякам при устройстве наливного пола не всегда применяется по той причине, что готовый раствор имеет свойства самостоятельного распределения по поверхности. Но если же работы выполняются новичков и человеком, впервые совершающим такие действия, их установка будет обязательной. Кроме стандартных вариантов используют в работе маяки-реперы. Они представлены в виде треног, внутри которых расположен специальный стержень. Данный стержень может легко перемещаться вверх и вниз до необходимого предела. Им устанавливают уровень стяжки в помещении.

До начала проведения работ по установке маяков следует произвести грунтование поверхности. Все работы по заливке стоит выполнять спустя 4-5 часов после выставления маяков и нанесения слоя грунтовки. Расстояние между маяками берется из расчета 1 м друг от друга.

Рассмотренные варианты говорят о том, что можно выполнить выравнивание пола по маякам своими руками. Для этого не требуется серьезных познаний в строительной отрасли. Достаточно лишь придерживаться технологии и рекомендаций от производителя. В итоге получится ровное основание, которое подойдет для настила любого вида напольного покрытия.

Видео:

Видео:

Видео:

Видео:

Видео:

Маячки для выравнивания пола - разновидности и правила установки!

Выравнивание пола применяется в основном под укладку керамической плитки или в случае монтажа теплых полов. Для выравнивания может использоваться полусухой или жидкий цементно-песчаный раствор. Существует несколько типов маячков для выравнивания пола, одни из них могут использоваться только под полусухую стяжку, а другие универсальные или только под жидкую. Мы расскажем о наиболее часто используемых вариантах, будет описываться универсальная технология приготовления маяков. Каждый мастер в нее вносит свои изменения, при этом подбирается тот вариант, который ему удобнее делать.

Выравниваем полы по маякам

Задача всех без исключения маячков – исполнять функцию надежных направляющих для правила, обеспечивать максимально ровную горизонтальную плоскость стяжки. Мастера самостоятельно выбирают способ выравнивания учитывая не только физические свойства материалов, но и конкретные условия: размеры помещений, материал изготовления основания, наличие различных специальных и подручных материалов.

Использование маячков

Цементная стяжка - особенности выполнения

Содержание статьи

Маячки из саморезов

Применяются в основном опытными мастерами, могут использоваться как на бетонных, так и на деревянных перекрытиях. Представляют собой вкрученные на одной горизонтали саморезы.

Шаг 1. При помощи электронного уровня или водомера отбейте горизонтальную линию на уровне нулевой отметки.

Определение нулевого уровня

Шаг 2. С учетом длины правила разметьте расстояние между линиями установки саморезов. Имейте в виду, что правило должно быть большое на 10–15 сантиметров, чем расстояние между линиями маячков.

Шаг 3. Вкрутите саморезы по углам помещения, натяните по уровню между ними нить.

Саморезы в качестве маяков

Точечные штыревые маяки

Шаг 4. Вдоль нити на расстоянии ≈ 20–30 см высверлите отверстия под дюбели, вставьте метизы. Длина саморезов 30–40 мм. Чем больше перепад по высоте основания, тем длиннее нужны дюбель-гвозди.

Дюбель-гвоздь

Шаг 5. Вкрутите в дюбели саморезы и постепенно подровняйте их высоту по натянутой веревке. Можно пользоваться и уровнем, но первый способ надежнее и быстрее.

Точечные штыревые маяки

Важно. Веревку нужно натягивать с достаточным усилием, она не должна провисать. Если не следовать этому правилу, то посредине помещения появится прогиб, придется второй раз выравнивать пол. В результате все саморезы должны быть строго по горизонтали на одном уровне.

Практический совет. Имейте в виду, что во время отбивки нуля нужно знать толщину металлического профиля или деревянной рейки, которая будет лежать на шляпках саморезов. Если этого не учитывать, то уровень стяжки окажется выше запланированного.

Шаг 6. На шляпки ложится рейка или профиль, и можно начинать делать стяжку. Если помещение длиннее реек, то по мере продвижения работы с одного конца комнаты к другому, рейка немного сдвигается по саморезам.

Установленный маяк

Уложенный профиль и процесс выравнивания пола

У неопытных строителей рейка может самопроизвольно падать с головок саморезов. Для исключения такого неприятного явления в некоторых местах зафиксируйте положение рейки раствором. Чтобы раствор быстрее застыл и позволил работать, посыпьте его несколько раз сухим цементом, он вытянет воду и ускорит схватывание. Простой способ позволяет экономить несколько часов времени.

К недостаткам такого вида маячков можно отнести необходимость высверливать отверстия в половых перекрытиях.

Ели вы занимаетесь строительными работами профессионально, то есть смысл сделать многоразовые маячки, которые можно использовать в большинстве случаев. Изготавливаются они из деревянных или металлических реек. Для изготовления понадобятся ровные деревянные рейки с размерами ≈ 20×30 мм и саморезы длиной 80–100 мм. Длина реек значения не имеет. На расстоянии примерно 20–30 см высверливаются отверстия и вкручиваются болты на гайках с двух сторон или саморезы. Желательно, чтобы метизы имели оцинкованные поверхности или изготавливались из нержавеющих сплавов. Длина метизов не менее десяти сантиметров.

Крепеж для маячков

Выставляются такие маячки по тому же принципу, что и регулируемые половые лаги. Вначале нужно определить минимальную толщину стяжки, для этого находится наиболее высокое место и от него примерно на расстоянии 1–2 сантиметра при помощи уровня наносятся метки на противоположных стенах. Далее определяется расстояние между маяками, оно должно быть меньше длины правила. Опытные строители могут работать с правилом длиной более полутора метров, новичкам лучше иметь планки короче.

Правила алюминиевые для штукатурки и стяжки

Правило

Важно. Нужно понимать одну зависимость. Длина правила влияет не только на производительность работ, но и на их качество. Зависимость обратно пропорциональна длине. Чем короче правило, тем легче с ним работать, но качество может ухудшаться.

Дело в том, что неопытные мастера чаще всего допускают перепад по высоте в местах стыков стяжки между маячками. Больше линий с маяками – больше изломов на стяжке сделают строители. Длинным правилом сложнее работать, зато пол получается ровнее. Это правило касается абсолютно всех типов мачков и материалов для выравнивания пола.

Стяжка пола по маякам

Толщина стяжки регламентируется СНиП 2.03.13-88. Файл для скачивания

СНиП 2.03.13-88

Маяки из раствора

Самая «старая», надежная, универсальная и быстрая технология. Во время изготовления маячков одновременно часть пола выравнивается – ускоряется сам процесс стяжки. Есть много разновидностей маячков из раствора, в качестве верхних направляющих могут применяться деревянные рейки или металлические профили, опытные мастера вообще не пользуются рейками, а выравнивают линейные маяки по плоскости при помощи уровня. Такая технология исключает необходимость заделки следов от реек, остающихся после застывания стяжки и их вытягивания.

Маяки из раствора

Какой метод изготовления выбрать – решать каждому самостоятельно с учетом опыта работы и практических умений. Мы расскажем наиболее легкий способ установки маячков – с использованием деревянной или металлической направляющей. Лучше пользоваться металлической, ее можно оставлять в бетоне. Деревянную иногда приходится вытаскивать, а после этого заделывать канавку.

С помощью маяков из раствора можно делать стяжку по гидроизоляции, не повреждая ее. Хотя времени они требуют немного больше, производительность выполнения стяжки не страдает, сами маяки уже часть стяжки, и не малая. Если нагрузка на стяжку не слишком большая, то маячки можно делать с использованием алебастра, он намного быстрее застывает, не требуется делать довольно большой перерыв. Но с алебастром могут работать только опытные строители, выставлять направляющие нужно очень быстро, в противном случае гипс остынет и застынет, все придется делать сначала. А это потеря не только времени, но и денег.

Маяки из алебастра

Практический совет. Качество маяков из раствора зависит от его состава и консистенции. Для того чтобы они быстрее схватывали, рекомендуется увеличить количество цемента. Если для выравнивания готовится смесь в пропорции на одну часть цемента три части песка, то для маячков нужно готовить раствор в расчете на одну часть цемента одна часть песка. Воды должно быть столько, чтобы при сжимании смеси в руке, влага не проступала сквозь пальцы.

Рекомендация по составу смеси для маяков

Шаг 1. Лазерным или гидроуровнем найдите нулевой уровень, сделайте метки на стене.

Шаг 2. С учетом ширины правила разметьте положение маячков, делать их нужно в линию по всей длине помещений.

Шаг 3. Приготовьте цементно-песчаный раствор, он не должен быть слишком жидким и держать форму. Выложите им первую линию маяка.

Приготовьте раствор

Проверка раствора

Шаг 4. Положите на верхнюю плоскость деревянную рейку или металлический профиль.

Виды маячков для стяжки

При помощи уровня установите ее в горизонтальное положение по всей длине, для этого осторожно вдавливайте рейку в раствор, постоянно следите за положением уровня. Если над рейкой появилась смесь, то ее нужно аккуратно срезать, плоскость направляющей должна быть чистой и ровной.

Установка маяков на растворные гряды

Маяк утоплен в раствор

Проверка горизонтальности маяка

Практический совет. Намного легче выставлять направляющую планку по веревке. Натяните ее между крайними точками, концы веревки намотайте на саморезы или гвоздики, вбитые в стены по меткам горизонтали.

Шаг 5. Подождите, пока раствор немного схватится и начинайте делать стяжку. Если есть опыт, то можно не дожидаться полного остывания, но правилом придется работать очень осторожно, не слишком прижимать его к рейкам. Нет опыта – лучше подождать до утра.

Далее работы с выравнивающей стяжкой производятся по обыкновенному алгоритму.

Пример заливки стяжки

Извлечение маяка

Маяки для наливных полов

В большинстве случаев наливные полы не требуют маяков, жидкий раствор сам застывает в горизонтальном положении. Но так бывает только тогда, когда работами занимаются профессиональные строители. Стоит лишь немного нарушить технологию приготовления жидкого раствора, как это непременно негативным образом отобразится на качестве стяжки. Она будет иметь впадины (если раствор был слишком жидким и при остывании дал большую неравномерную усадку) или выпуклости (если раствор очень густой и не смог самостоятельно выровняться).

Репер

Нужны ли маячки во время изготовления жидкой стяжки, должен принимать опытный мастер на месте с учетом максимального количества факторов. Некоторые из них во время производства очень ответственных работ предпочитают не рисковать и используют специальные маяки, так называемые реперы. С их помощью удается держать горизонтальную плоскость с точностью ± 1–2 мм. Репер – это металлическая тренога, по центру на резьбе вкручивается штырь, его нижняя плоскость контролирует высоту наливного пола. Купить такие приспособления можно в специализированных строительных магазинах.

Профессиональный маячок для наливного пола

Как они устанавливаются?

Шаг 1. Найдите наиболее высокое место в помещении. Сделать это можно различными способами, самый простой – пользуйтесь обыкновенным длинным уровнем.

Шаг 2. В этом месте поставьте репер и при помощи центрального винта установите требуемую минимальную толщину стяжки. В большинстве случаев достаточно одного сантиметра, но этот показатель может меняться в зависимости от нагрузки на стяжку и первоначального состояния перекрытия.

Шаг 3. Установите следующий репер у противоположной стены, при помощи водяного или лазерного уровня выставьте центральный винт в одной горизонтали с первым.

Шаг 4. При помощи уровня или натянутой между крайними реперами веревки выставьте остальные маячки, верхние головки центральных регулировочных винтов должны быть на одной линии. Расстояние меду реперами примерно 40–50 сантиметров.

Наливной пол по маякам реперам

Шаг 5. Начинайте заливку стяжки до тех пор, пока раствор не будет касаться нижней плоскости центральных регулировочных винтов. Пока стяжка не застыла, по очереди аккуратно вынимайте реперы вверх. Отверстия от ножек затянутся сами по себе.

Практический совет. Купить полный комплект таких маячков не всегда возможно. Это не проблема, приспособления можно сделать самостоятельно. Для изготовления одного репера понадобится четыре длинных саморезы, кусочек фанеры, ламината или доски.

Заливка наливного пола

Как самостоятельно сделать маяки под жидкую стяжку

На все работы понадобится не более часа, зато у вас всегда будут под руками приспособления для производства стяжки в любых помещениях.

Маяки для наливного пола

Шаг 1. Из любых отрезков вырежьте равносторонний треугольник со стороной 10 см. Не обращайте большого внимания на точность, это не имеет никакого значения.

Шаг 2. По углам треугольника и в центре высверлите сквозные отверстия, диаметр отверстий должен быть на 1–2 мм меньше диаметра саморезов. За счет разности диаметров метизы будут плотно вкручиваться в треугольник.

Шаг 3. Вначале нужно вкрутить три саморезы по углам, добейтесь, чтобы их шляпки находились приблизительно на одном уровне.

Шаг 4. По центру вкрутите регулировочный саморез, именно он будет контролировать горизонтальность стяжки.

Рекомендуется брать длинные метизы примерно по 10 см, это позволит делать стяжку даже на очень неровных поверхностях.

Большое разнообразие маячков дает возможность выбирать оптимальный вариант в каждом случае. Не стоит всегда пользоваться одним и тем же способом, мастер должен выбирать те решения, которые для него наиболее удобны.

Видео – Установка маяков

установка своими руками, фото и видео инструкция

Оглавление статьи:

Современная технология укладки полов требует качественной подготовки основания, что обуславливается современными финишными покрытиями. Если не выполнить должным образом стяжку, тогда пола на долгие годы не хватит. Ламинат и паркет просто растрескаются. Правильно выполненная стяжка – это гарантия того, что напольное покрытие будет радовать своего обладателя долгие годы. Стяжка предусматривает отсутствие дефектов, гладкую поверхность, защиту основы. Для укладки чернового пола применяют различные приспособления. Одни из них – это маяки для стяжки пола. Их устанавливают в процессе заливки основы цементным раствором.

Маяки для стяжки: что это?

Строительный маяк является не просто приспособлением. Зачастую, его невозможно просто взять и купить в строительном магазине. Маяк состоит из нескольких частей, которые в процессе заливки играют разные роли.

Основная и главная задача, которая лежит этими приспособлениями – ограничение растворов или смесей по высоте выравниваемой плоскости. Применение маяков для стяжки пола позволяет полностью контролировать все точки залитой основы на одном уровне. Замеры при этом привязывают к нулевой точке горизонтальной плоскости.

Устанавливают эти приспособления при помощи строительных смесей. Эти смеси чаще всего имеют гипсовую основу. Многие используют для этих целей традиционный алебастр, однако это в корне неправильно – ведь подобный состав имеет одну неприятную особенность. Такая основа быстро разрушится. А без маячков ровную поверхность стяжки получить практически невозможно. К тому же, не получится целостной поверхности. Такое покрытие не прослужит долго, а разрушится уже через год.

Существует несколько видов и технологий укладки стяжек. Каждый метод предусматривает отдельные маяки. Качественного результата можно добиться, если во всем следовать технологии. Даже популярные сегодня самовыравнивающиеся материалы не удастся качественно залить если не установить маячки для стяжки пола.

При условии постоянного контроля уровня по горизонтальной плоскости в каждом из направлений, можно избежать типичных ошибок и просчетов, а если ошибки все-таки допущены, можно будет без особого труда исправить их.

Разновидности строительных маяков

Эти незаменимые приспособления различают по устройству и по конструкции в зависимости от способа и технологии выравнивания чернового основания. Основные виды этих изделий:

  • Для использования с сухой стяжкой;
  • Для стяжки из цемента и песка, бетонных стяжек;
  • Для наливных полов;
  • Лаги для деревянных полов.

Что касается материалов, из которых собирают эти изделия, то это:

  • Металлический П-образный профиль;
  • Усиленный профиль, применяемый для монтажа гипсокартона;
  • Профиль, разложенный на основании из залитого раствора;
  • Маяки на саморезах;
  • Деревянные бруски;
  • Комбинированные маяки;
  • Изделия из штырей.

Следует подбирать необходимый материал исходя их задач, которые необходимо решить. Различные маячки для стяжки пола вы можете увидеть на фото в нашей статье.

Маячок для сухой стяжки

Для решения поставленной задачи при обустройстве сухих стяжек направляющие или маяки должны обладать высокой прочностью, а крепить их следует как можно жестче. Эти требования предъявляют для того, чтобы изделия не прогибались под массой строительных материалов и могли удерживать свою форму под нагрузкой.

Чтобы маячок мог обладать необходимой для сухой стяжки прочностью, изготавливается приспособление из металлического профиля. Это может П-образный профиль или же усиленный, из проволоки. Технология укладки запрещает крепить профиль саморезами.

Это происходит потому, что сухая стяжка подразумевает слой гидроизоляции, а самоерзы легко могут повредить материал. Профиль кладут, а затем закрепляют острой часть вверх. Внутрь засыпают наполнитель. Это придает дополнительной жесткости.

Вы можете посмотреть, как производится установка маяков из профиля для стяжки пола. На этом видео можно посмотреть процедуру монтажа от начала и до конца.

Необходимо выдерживать расстояние между маячками. Оно должно быть не меньше, чем 90 см. Таким образом можно достичь необходимой прочности для будущего пола. Если выполнять сухую стяжку без этих приспособлений, результат будет, но он не будет отличаться высоким качеством. После того, как пол будет закончен, маячки на поверхности будут практически не видны.

Маяки и полусухая стяжка

Подобная технология очень популярна и является самой распространенной. В отличие от сухой стяжки, в качестве материалов здесь применяется песок, цемент, бетон. Работы можно производить и без применения техники или же с использованием специального оборудования.

Маячки для полусухой стяжки должны предварительно обрабатываться, чтобы они могли выполнять те задачи, которые перед ними стоят. В черновом полу эти приспособления заливаются раствором либо закрепляют их при помощи саморезов. Но чаще всего используется влагостойкий гипсокартон. В редких случаях делают маяки для стяжки пола из деревянного бруса.

Древесина – материал для этих целей не самый подходящий, ведь у нее нет должной устойчивости к влаге. Но если другого выхода нет, тогда бруски тщательно вымачивают, чтобы в процессе они не впитали излишнюю влагу и затем не разбухли. Если этого не сделать, в конечном итоге после расширения древесины о ровном покрытии можно забыть, а сам пол будет проседать и усиленно изнашиваться.

Растворы для маяков должны быть такими же, что и для стяжки. Способ не предусматривает никакого взаимодействия между стяжкой и самим маячком несмотря на то, что сама конструкция будет сохнуть в течение нескольких суток. Залитое основание при этом не будет деформироваться. Такая технология установки идеальна лишь для полусухой стяжки – для других стяжек она не подойдет.

Способ чрезвычайно простой и очень доступный. Раствор легко укладывается по углам в комнате, а затем равняется, ориентируясь на нулевой уровень и при помощи правила. В этом случае маяки возьмут на себя еще и роль направляющих. Такой способ удобен когда толщина стяжки 90 мм и более.

Плавающий или гибкий маячок – это специальная конструкция на основе саморезов. Их прикручивают к основе, а затем на них укладывают пенопласт и выполняют засыпку раствора. Пенопласт не надежен, но, чтобы придать ему жесткости, в нем предварительно необходимо сделать отверстия, которые совпадут с саморезами в полу.

Маячок для мокрой стяжки

Мокрой стяжкой называют наливные полы и самовыравнивающиеся смеси. Эти материалы отлично растекаются максимально ровным слоем, но установка маячков на пол из наливных смесей все же необходима. Они помогут проконтролировать уровень пола и избежать возможных дефектов.

Для стяжки такого типа можно приобрести уже полностью готовые изделия, которые продаются в любом строительном магазине. Они имеют специальное название – реперы.

Такой маячок по внешнему виду напоминает треногу с стержнем посередине. По этому стержню выставляют уровень, а затем заливают пол. Эти маячки устанавливают заранее, за 4-6 часов до начала работ, полы заливают только по прошествии этого времени. У этих изделий есть одна особенность установки – их монтируют в шахматном порядке по всей площади. Расстояние друг от друга – 1 м.

Если по каким-то причинам этих реперов в магазине нет, тогда для этих же задач можно использовать саморезы или дюбеля. Крепежные изделия устанавливают на основании, но требуется тщательно выверять место установки. После заливки смеси маяки можно смело снять, но не позже, чем через 30 минут.

Лаги – маячки для деревянных полов

Лаги – это не что иное, как маячки. Лаг – это брусок из древесины, равный длине помещения, где он установлен. Укладываются они по нулевому уровню, а закрепляются лаги к фанерной подложке либо на небольших брусках. Укладываются эти приспособления параллельно, выдержка между ними должна быть не более 50 см.

Правила монтажа маячков

Маячки для стяжки пола должны устанавливаться строго по специальным правилам. Первым делом удаляют любые старые напольные покрытия. Это может быть лаги, плитка, что угодно. Затем укладывается слой теплоизоляционного материала. И только теперь можно начать устанавливать маяки.

Весь процесс обустройства стяжки можно разделить на несколько основных этапов. Так, в ходе работ необходимо:

  • Определить нулевой уровень;
  • Установить маяки;
  • Точно выровнять направляющие.

Очень важно точно отмерить и отметить нулевой уровень. Без него невозможно провести точный монтаж маячков, а также без него не получится пол надлежащего качества.

Нулевой уровень

На стене при помощи обыкновенного уровня или лазерного нивелира необходимо сделать специальные отметки. Отметки ставят по всему периметру комнаты. С помощью карандаша и строительного шнура находят максимально ровную поверхность. При помощи нескольких шнуров, которые натянуты по всей комнате, можно найти самую высокую точку, что понадобится для создания ровного пола. По этой точке будет в дальнейшем выравниваться залитый на основание раствор. Если помещение не имеет дверей, то замер нулевого уровня производят вместе с порогом.

Монтаж маяков

Маяки устанавливают параллельно от входа в помещение, где выполняется заливка пола, к противоположной стене. Расстояние должно быть не больше, чем длина правила.

Каждый маячок ставят примерно за 30 см от стен. Замеры можно сделать обычной линейкой. При работах по выравниванию также важно соблюдать правило – расстояние между двумя маяками не должно быть меньше, чем размер правила. В среднем, это около 15 см.

Для упрощения монтажа часто применяют подложки. Это могут быть кусочки плитки, бруски из древесины, фанера. Для влажных стяжек – материалы, которые не впитывают влагу. А иначе, подложка разбухнет и просядет. В результате получится деформированная поверхность.

Для сухих же стяжек можно применить даже картонную подложку. Главное – это 30 см между двумя подложками, чтобы исключить провисания.

Точность и скрупулезность

От того, насколько точно и правильно будут выставлены направляющие для стяжки, зависит качество будущего пола. Важно не забывать, что все замеры и работа с уровнем должны выполняться продольно, а также поперечно. Результат расхождения должен быть не более 5 мм. Лишь после точных цифр можно начинать заливать пол.

Маяки для стяжки пола - виды, правила расчета и технология установки

Маяки для стяжки пола – это традиционный способ, применяемый при обустройстве и выравнивании различных типов полов. Такая конструкция позволяет избежать и практически полностью исключает отклонение от разметки, и уровня относительно горизонта.

Стяжка пола по маякам не вызывает особых трудностей, даже у людей с отсутствием практических навыков в строительстве, так как основные работы проводятся на этапе расчета и подготовки основания.

Краткое описание и назначение

Маяки – это направляющие конструкции, изготовленные из подручных средств или строительных материалов. Составная конструкция может меняться, в зависимости от используемого материала и способа его установки.

Монтаж направляющих конструкций выполняется в несколько этапов, предусматривающих проведение расчетов, подготовку поверхности, обустройство гидро- и теплоизоляции.

При снятии старого покрытия, следует учитывать тип и рисунок укладки паркетин

Основная задача маяка – это ограничение распространения используемых составов и смесей, при сохранении ровной плоскости. То есть основная задача, заключается в направлении стяжки в нужную сторону при распределении по плоскости и контроль верхней границе по высоте.

Для установки маяков применяются только современные и надежные составы, способные выдержать вес бетонного раствора, наполнителя и других сопутствующих компонентов. Конкретный вид используемых конструкций зависит от типа используемой смеси.

Подготовка, расчеты и разметка поверхности

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

На этапе подготовки, выполняется демонтаж плинтусов, напольного покрытия и старых конструкций пола. Поверхность бетонной плиты тщательно очищается от строительного мусора, пыли и загрязнений. Далее проводится необходимая оценка эксплуатационного и технического состояния бетонного основания.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При снятии старого покрытия, следует учитывать тип и рисунок укладки паркетин

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Далее, для того, чтобы правильно установить маяки для стяжки пола выполняют расчетные работы по определению “нулевого уровня”, высоты стяжки и количества маяков. От качества выполнения данных работ, полностью зависит этап установки направляющих и дальнейшая их эксплуатация.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

  1. Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
  2. От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
  3. С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
  4. От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
  5. Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

После выполнения основных расчетных работ, желательно провести проверку уровня высоты в центре помещения. Для этого по “нулевому уровню”, по диагонали и ширине комнаты натягивают капроновый шнур.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А - стены помещения, В - направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

  • 6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
  • 3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
  • (6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

То есть для такого помещения будет необходимо установить 5 параллельных маяков, 2 из них на расстоянии 30 см от стен, а 3 с расстоянием в 118 см друг от друга. Для наглядного представления, перед проведением расчетов, мы привели общую схему, иллюстрирующую эти данные.

Виды направляющих и используемые материалы

Для фиксации лучше использовать цементный раствор с добавление алебастра

Различные способы выравнивания, предусматривают использование разнообразных типов сухих и жидких растворов, различной плотности, степенью вязкость и нагрузкой, оказываемой на направляющие конструкции.

То есть, в соответствии с применяемой технологией, рационально использование только определенных видов маяков из различных материалов и с различной степенью фиксации. В ином случае, тяжелые и мокрые смеси, способы сместить или полностью повредить ранее выставленную конструкцию.

Так, для обустройства направляющих для жидких растворов, принято использовать следующие виды маяков для стяжки пола:

  • деревянный брус или рейка – традиционный и уже устаревший вид, используемый только при обустройстве деревянного пола или при отсутствии более пригодных материалов. В качестве подкладок под брус, используют деревянные клинья, рулонные материалы или саморезы. Перед фиксацией, брус вымачивается в воде, чтобы он не впитывал влагу из жидкой смеси;
  • П-образный профиль из металла – более современное решение, преимущественно используемое для частного строительства и помещений небольшой площади. Установка осуществляется путем вкручивания саморезов, регулирования уровня и дальнейшей фиксацией цементной смесью;
  • штукатурный профиль – применяется наряду с гипсокартонным профилем, но имеет более низкую прочность и подвержен деформациям. Преимущественно используется при заливке стяжки небольшой толщины, до 3-5 см. Для фиксации такого профиля используется бетонный или алебастровый раствор;
  • металлические трубы – применяются при обустройстве стяжки на большую площадь, с большой степенью нагрузки на направляющие конструкции. Для установки могут быть использованы круглые, прямоугольные или квадратные разновидности материала. Монтаж таких направляющих выполняется только на жидкие смеси.

Иногда, могут быть использованы совершенно иные виды направляющих. Но это либо является вынужденной мерой, либо несет какие-то сопутствующие неудобства в дальнейшей работе.

Маяки для сухой стяжки чаще всего выполняются из П-образного профиля, который переворачивается острыми гранями вверх и монтируется на саморезы. Для фиксации, через каждые 50-60 см подкладывается раствор или своевременно подсыпается сухая смесь, керамзит или любой другой наполнитель.

При засыпке полусухой стяжки, можно и вовсе обойтись без монтажа направляющих. Их роль будут выполнять горки раствора, которые засыпаются и трамбуются согласно необходимому уровню.

Как правильно выставить, установить и зафиксировать

Прежде чем определиться с тем, как правильно выставить маяки для стяжки пола, следует выполнить полный комплекс подготовительных мероприятий, расчетных работ, подготовки оборудования и материалов.

Основание должно соответствовать техническим показателям прочности

В качестве инструмента и материалов, для установки направляющих потребуется следующее:

  • перфоратор и дрель;
  • рулетка и уровень;
  • П-образный профиль 60×27 мм;
  • шнур, дюбеля и саморезы.

При небольшой толщине бетонной смеси, профиль 60×27 мм можно заменить на 28×27 мм или использовать штукатурный Т-образный аналог размером 22×20 мм. При использовании бруса, лучше применять материал с сечение 50 или 60 мм.

Маяки для стяжки пола - основные этапы установки и заливка смеси

Последовательность при установке маяков для жидкой бетонной стяжки будет выглядеть следующим образом:

  1. Начальная точка монтажа – самая высокая точка на поверхности пола. В данной области, при помощи перфоратора или дрели, просверливаем углубление под дюбель. На другом конце помещения, выполняется точное такое же углубление. В полученные отверстия вставляется и забивается пластиковый дюбель.
  2. Проводим необходимые расчеты, согласно длине комнаты и с соблюдением основных правил. По полученным данным, на поверхности пола производится схематичная разметка, с использованием уровня и карандаша.
  3. В начале и конце каждой линии, сверлится отверстие, и забиваются дюбеля, как было проделано в п.1.
  4. Производится разметка под саморезы, по центру П-образного профиля. Для этого используется карандаш и рулетка. После разметки, саморез закручивается в профиль на полную длину.
  5. Профиль с саморезами устанавливается в забитые дюбеля и слегка фиксируется при помощи дрели. Далее, в начале и конце помещения, по линии “нулевого уровня” натягивается шнур или проволока.
  6. Выполняется регулировка по натянутому шнуру. Для проверки, желательно использовать строительный уровень. После повторяют проделанные операции для оставшихся направляющих.
  7. Осуществляют подготовку цементного или бетонного раствора с добавление алебастра. Далее подкладывают под профиль необходимое количество смеси, чтобы его можно было свободно вдавить в раствор, сохранив при этом необходимый уровень по верхней грани.
  8. После фиксирования всех параллельных направляющих, выполняют финальную проверку согласно уровню. Снимают натянутые шнуры, дожидаются высыхания цементного раствора.

Для фиксирования рекомендуется использовать именно смесь цемента, песка и алебастра. Время высыхания обычно смеси достаточно велико, а добавление алебастра поможет его сократить до минимума.

При выставлении направляющих для других типов стяжки, можно использовать аналогичный способ. Этапы с подготовкой и закручивание саморезов, можно вообще опустить и ориентироваться на натянутый шнур. Но такой подход, требует опыт выставления маяков и не рекомендуется использовать новичкам.

Подготовка и заливка смеси

Обустройство пола после выставления направляющих может быть выполнено с применением различных смесей. Наиболее классический и традиционный вариант – это заливка бетонной смеси без содержания дополнительных наполнителей.

В качестве раствора, рекомендуется использовать смесь цемента, песка и воды в пропорции 3/6/1 частей соответственно. При возможности, можно применить уже готовые сухие смеси марки М200, М300 или М500.

Самостоятельно замешивание лучше всего осуществлять в небольшой емкости. При использовании готовых составов, сначала наливают воду, а потом высыпают смесь. Тщательно перемешивают с использованием шпателя, до получения однородной массы.

После используют электрическую дрель с насадкой-миксером и перемешивают еще 4-6 минут. Перед заливкой раствор оставляют на 2-3 минуты, снова перемешивают и подают для заливки. При замешивании из готовых компонентов, сначала смешивают состав в нужной пропорции, а уже потом засыпают в воду для замешивания.

На вторые сутки после заливки раствора, следует произвести демонтаж направляющих и заделку швов

Стяжка пола по маякам выполняется в следующей последовательности:

  • перед заливкой раствора, производят грунтовку основания пола в два слоя. Данный этап проводится только, если заливка выполняется непосредственно на голый бетон;
  • готовая смесь подается с дальнего угла комнаты и постепенно растягивается по направлению к выходу. Выравнивание и распределение смеси лучше производить небольшими участками или секциями;
  • для выравнивания и удаления излишек раствора используется металлическое или деревянное правило. Выравнивание выполняется плавными, но уверенными движениями;
  • после заполнения всех пустот по периметру комнаты, распределения и выравнивания смеси, стяжка оставляется на 24-36 часов. Через это время, следует выполнить демонтаж направляющих и заполнить образовавшийся шов аналогичным раствором.

На последнем этапе, поверхность накрывается полиэтиленовой пленкой и оставляется, минимум, на 25-27 дней. Через 7-10 дней по полу уже можно ходить, не оказывая большой нагрузки. В процессе высыхания основания, не желательно открывать окна или включать отопительные приборы.

Если у вас не хватает практического опыта, рекомендуем видео – установка маяков для стяжки пола, которое достаточно наглядно покажет весь процесс выставления направляющих.

Читайте также:

Как правильно установить маяки для стяжки пола

Выравнивание полов по маякам– это один из способов обустройства ровного основания для дальнейшей отделки.

Чтобы применить эту технологию выравнивания не требуется строительное образование, с ней справится даже человек без опыта.



Что называется маяками для стяжки пола?

Маяки для стяжки пола – это металлические профили, выполняющие направляющую функцию. С помощью креплений или раствора маяки устанавливаются на основание и выравниваются по уровню. Внешняя поверхность маяков– это ориентир для последующей укладки выравнивающей смеси.

Виды

Выбор маяков определяется устройством стяжки. Так как технологий выравнивания оснований несколько, то и маяки различаются по конструкции:

направляющие П-образные профили;

  • штыревые;
  • деревянные;
  • цементные;
  • Т-образные ;
  • маяковые лаги.

Направляющие профили для сухой стяжки пола

Сухая стяжка выполняется из сыпучего материала и листовых элементов (плит) ДСП, фанеры и др. Первый этап устройства пола – это выравнивание. В сухой стяжке выравнивающую функцию выполняет сыпучий материал, например, керамзит. Минимальная высота выравнивающего слоя в этом случае составляет 30 мм, поэтому и высота маяков принимается не меньше.

В качестве маяков используется П-образный профиль для гипсокартона (60х27 мм). Он имеет необходимую высоту и не деформируется под весом керамзита и плит. Крепление маяков производится с помощью раствора широкой стороной к полу, острыми краями вверх. Таким образом, внутренняя часть профиля заполняется керамзитом, а выравнивание происходит по граням профиля.

Полусухая стяжка пола под маяки

Полусухая бетонная или цементо-песчаная стяжка формируется за счет густой смеси, выравненной по маякам с помощью правила. При этом маяки изготавливаются из различного материала: П-образный профиль (27х28), металлические трубы, Т-образный маяк, штыревой маяк и др.

Из ровной планки

П-образный профиль устанавливается плоской стороной вверх, торчащими гранями вниз. Фиксируется на основании с помощью деревянных подставок или на холмиках раствора. Профиль заменяется на металлическую трубу, Т-образный профиль, ровный деревянный брусок.

Строительство продолжаются после застывания раствора, фиксирующего маяки в неподвижном состоянии. Время выжидания зависит от способа фиксации. Если использовался бетон, то выжидать придется как минимум сутки. Для сокращения времени высыхания применяются быстросохнущие алебастры и другие средства.

Штыревой

Штыревые маяки для полусухой стяжки – это строительные шпильки, вкрученные в поверхность основания. За счет вкручивания/выкручивания шпильки выставляется необходимый уровень. Затем на них устанавливается ровная планка из дерева или металла. Вместо планки еще используется проволока, натянутая между шпильками.

Из раствора

Опытные строители формируют маячок для выравнивания пола из того же бетона, что используется для стяжки. При этом не применяются посторонние предметы, уровень выставляется с помощью двух бороздок бетона, а после застывания по бороздкам выравнивается остальная масса бетона по площади пола.

Маячки для влажных (мокрых) стяжек

Мокрая стяжка характеризуется текучестью выравнивающей смеси, поэтому процесс выравнивания в этом случае облегчается. Ведь раствор самостоятельно растекается по поверхности пола, выравнивания неровности. Поэтому в мокрых стяжках не всегда применяются маяки.

Маяки для наливного пола представляют собой выдвижной штырь на треноге. Они выставляются на расстоянии 1 м между собой по площади пола, выравниваются по уровню и закрепляются. В последствии, уровень заливки смеси определяется по маякам.

Вместо треножных штырей используются саморезы, вкручивающиеся в поверхность основания.

Полы из дерева

Полы из дерева не исключение и также требуют предварительного выравнивания. Эту функцию выполняют маяковые лаги, выполненные из деревянного бруса. Они также представляют собой опорную конструкцию пола.

Выравнивание лаг по уровню производится с помощью строительных шпилек, на которые в последствии устанавливаются лаги или с помощью точечных опор из плит ОСБ, фанеры или бруса. Расстояние между лагами определяется прочностью материала, используемого для пола, но часто принимается 600 мм.

Установка маяков

Ровность пола определяется правильностью установки маяков. Поэтому на этапе определения уровня нужно проявить внимательность. Этот процесс производится с помощью лазерного или гидравлического уровня. Алгоритм действий при этом следующий:

  1. На стене выставить произвольную отметку.
  2. Заполнить водой гидравлический уровень.
  3. Одну из колб уровня приставить к стене так, чтобы уровень воды в колбе соответствовал отметке.
  4. Вторую колбу поочередно прикладывать к стене по периметру комнаты и делать отметки напротив уровня воды, но прежде убедиться, что уровень в воды в первой колбе не отклонился от отметки на стене.
  5. Соединить отметки сплошной линией. Для наглядности натягивается шнур.

Если используется лазерный прибор, то он выставляется по отметке на стене и с помощью перемещения лазера делаются отметки на стене по периметру помещения. Этот метод более точен в сравнении с гидравлическим.

Следующий этап – определение перепада по высоте. Для этого вычисляется самая высокая и самая низкая точка на поверхности пола по отношению к выставленной горизонтали на стене. Разница между полученными значениями – перепад по высоте. От самой высокой точки делается отступ вверх и выставляется нулевой уровень, соответствующий конечной высоте будущего пола. Она зависит от толщины утеплительного и выравнивающего слоя.

Теперь вы знаете как правильно установить маяки для стяжки пола, после этого остается заполнить площадь смесью и выровнять ее правилом.

Видео — установка маяков для стяжки пола:

особенности установки, как выставить маячки для выравнивания, как установить реперы для заливки

Правильно выровненный пол в комнате очень важен при ремонте жилья, от него зависит целостность чистового напольного покрытия – ламината, паркета или плитки. В этом не последнюю роль играют особенности установки маяков для стяжки пола. Их существует несколько разновидностей и при монтаже каждой есть свои хитрости.

Особенности

Для того чтобы финишная отделка пола выглядела безупречно, без морщин, трещин и неровностей, необходимо произвести предварительное выравнивание его поверхности. Чаще всего для этого применяют стяжку – специальную смесь, которая равномерно распределяется по всей поверхности комнаты. На глаз вывести под один уровень даже несколько квадратных метров сложно, поэтому приходится ставить специальные жесткие направляющие – маяки.

Выставление маяков обязательно только в некоторых случаях, например, при использовании наливного пола они не нужны, так как сама смесь, обладающая нивелирующими свойствами, равномерно растекается по всей поверхности. А вот для бетонной и цементно-песчаной стяжки их наличие просто необходимо. Минимальная толщина слоя для таких растворов 3 см, а в самых нижних точках она может быть более 10 см, поэтому приходится пользоваться маяками.

Металлические маяки выглядят как полые трубы, профили или уголки. Крепить их можно на цементный раствор, гипсовую штукатурку или саморезы. Некоторые изготавливают их из прочных и ровных деревянных брусьев или из того же раствора. Главное условие – соблюдать идеальный горизонтальный уровень на всей поверхности пола в помещении. После того как маяки установлены и жестко закреплены, приступают к заливке стяжки.

Виды

Маяков для выравнивания напольной стяжки существует несколько видов, но все они делятся на 2 группы:

  1. Точечные – ставятся только в отдельных точках комнаты, более просты в установке. Они требуют большого опыта при заливке самой стяжки, могут также применяться для локальных участков в помещении.
  2. Линейные в виде длинных металлических уголков, профилей или трубок устанавливаются во всю длину помещения. Их более сложно монтировать, зато при заливке будет проще, ее сможет провести даже начинающий мастер.

В группу точечных маяков входят следующие разновидности:

  • Реперные маяки применяются для различных видов стяжек и самовыравнивающихся смесей. Реперы выглядят как регулируемые по высоте треноги со стержнем в центре, который ввинчивается в поверхность пола. На резьбе есть шкала, с помощью нее выставляется требуемая высота, наверху имеется плоский столик для размещения на нем правила.

Реперные маяки ставятся на пол в шахматном порядке, потом регулируются под общий горизонтальный уровень. Смесь заливается и выравнивается по нижней шкале каждого репера. После заливки они вынимаются. Такой способ требует высокой квалификации работы мастера, да и сами металлические маячки стоят недешево.

Есть более бюджетный вариант пластиковых реперов с нанесенной по вертикали линейкой с миллиметровой шкалой и самоклеящейся подошвой. Некоторые изготавливают самодельные переносные реперы.

  • Штыревые на основе дюбель-гвоздей. Можно применять те, что используются для монтажа гипсокартонных листов. Перед установкой на поверхности пола делаются параллельные ряды отверстий на расстоянии до 1 м между направляющими и на 10-15 см меньше длины правила между рядами. После этого дюбель-гвозди вкручиваются и регулируются по горизонтали.
  • Точечные маяки из раствора делаются в виде конусообразных кучек на расстоянии, которое может потом захватить правило. Верх каждого конуса срезается по горизонтальному уровню так, чтобы образовались небольшие прямые поверхности, по ним потом происходит выравнивание стяжки. Материал для маяков из раствора может быть различным, главное, чтобы смесь быстро засыхала и была максимально твердой.

Линейные маяки бывают нескольких видов:

  • Самые распространенные из них при значительной толщине слоя – профильные. Их оптимально использовать, если есть большие перепады уровня. Чаще всего используются П-образные металлические профили, как и для установки гипсокартонных листов. Монтируются они во всю ширину комнаты, на расстоянии чуть меньшем длины правила, с помощью саморезов или на смесь из «Ротбанда», другой быстротвердеющей шпаклевочной смеси.
  • Вместо профилей, в качестве направляющих для стяжки пола часто применяют штукатурные маяки. Это Т-образные перфорированные профили, которые на пол можно закрепить с помощью клиньев или гипсовых шпаклевочных смесей, например, того же «Ротбанда». Их недостаток в том, что они не обладают достаточной жесткостью, для больших слоев стяжки лучше не применять такие маяки.
  • Трубчатые маяки хорошо применять для надежной стяжки с толстыми слоями. Они представляют собой полые прямоугольные или круглые в сечении профили. Устанавливаются такие направляющие так же, как и предыдущие варианты.
  • Струнные маяки наиболее часто используют для штукатурки стен, но нашли они свое применение и при выравнивании пола с помощью стяжки. Главная деталь здесь – металлическая леска, которая натягивается на специальные регулируемые металлические эксцентрики, закрепляемые на полу. Жесткость у них для выравнивания правилом не очень высокая, но такой метод позволит сэкономить на множестве металлических профилей или трубок.

Если в доме есть запас ровных брусьев и хочется сэкономить, то можно изготовить маяки из них. Крепятся они на анкеры или саморезы подходящей длины. Достоинство в дешевизне и простоте обработки дерева. Но есть и свои минусы: дерево может деформироваться, найти идеально ровные направляющие сложно.

Линейные маяки, как и точечные можно сделать из раствора, для этого по всей длине помещения под горизонтальный уровень делаются бугры из цементной или гипсовой смеси. Для сухих вариантов стяжки применяют маяки в виде металлических профилей. Их не нужно жестко закреплять на полу, достаточно выставить по ним горизонтальный уровень и пройтись сверху засыпанной смеси выравнивающей планкой.

Размеры

Лучше всего, чтобы маяки для стяжки были цельные, во всю ширину комнаты. Если их длины не хватает вдоль, то можно сменить установку поперек помещения.

Также стоит запомнить стандартные размеры разных разновидностей профилей:

  • штукатурные маячки Т-образные 10х26 или 6х21 мм имеют длину 2. 7-3 м;
  • профили направляющие, стоечные, потолочные могут быть 2.75, 3, 4 и 4.5 м;
  • профили гнутые могут достигать длины 6 м.

Трубчатые маяки с прямоугольным или круглым профилем бывают разной длины, в зависимости от предназначения, но чаще всего она не превышает 6 м.

Какие лучше выбрать?

Залить пол с незначительными перепадами до 3 см вполне целесообразно под профильные перфорированные штукатурные маяки, те, что применяются для стен. Их достоинства в том, что они дешевле металлических профилей для ГКЛ или профильных трубок, очень легкие и легко режутся ножницами по металлу. Стандартные размеры их сечения 10х26 или 6х21 мм, наиболее распространенная длина 3 м.

Закрепить штукатурные перфорированные маяки можно на быстротвердеющую гипсовую смесь, металлические или пластиковые крепежи. Самые лучшие из них – это «ушастики», представляющие собой тонкие металлические пластины с отверстием посередине и маленькими загнутыми ушками. К полу такие крепежи монтируются на обычные дюбель-шурупы. Достоинство креплений для маяков с «ушастиками» в том что, между полом и маяком практически не остается зазора, это позволяет экономить на растворе для стяжки.

Для выполнения стяжки с высокими перепадами, когда нужен слой более 3 см, лучше всего использовать металлические профили для ГКЛ. Подбирается требуемая длина и ширина направляющих, затем они режутся и монтируются под уровень на раствор или шурупы. Поверхность у них достаточно гладкая для того, чтобы вести по ним правилом.

Если ширина заливаемого пола большая, требует нескольких слоев теплоизоляции, защиты от пара и влаги, то лучший вариант – это профильные трубы, устанавливаемые на цементные или гипсовые шпаклевочные смеси. Конструкция получается прочная, жесткая, позволяет заливать стяжку для пола сверху на пеноплекс, минеральную вату, пенополиуретан, пенопласт и другие изоляционные материалы.

Как правильно установить?

Сделать маяки для стяжки и затем под них залить ровный пол можно без труда и своими руками:

  • Процесс начинается с подготовительных работ. Вначале вся поверхность помещения очищается от пыли и мусора, если имеется старый плинтус, то он снимается и места, где он был, зачищаются. Затем в полу заделываются трещины, можно использовать различные материалы, подходящий вариант, например, эпоксидная грунтовка.
  • После очистки надо обработать поверхность грунтовкой. Марок ее существует огромное количество, лучше всего использовать акриловую, алкидную или полимерную, расход на 1 кв. м составляет примерно 200-300 мл. Для нанесения надо взять ворсистый валик на длинной ручке. Высыхает грунтовка быстро, достаточно подождать 10-15 минут.
  • Далее, идет самый важный процесс установки маяков – разметка горизонтального уровня. Чтобы выставить на стенах, линейных маяках или реперах ровную горизонталь существует несколько надежных способов. Очень удобно сделать это лазерным уровнем, который хоть и имеет высокую стоимость, но пользоваться им очень просто даже начинающему специалисту.

Лазерный уровень имеет корпус и держатель, на котором он закрепляется в виде штатива или треноги, высоту можно изменять. Перед разметкой надо установить его на ровной поверхности и отрегулировать, многие модели снабжены звуковым сигналом, который срабатывает, если прибор стоит неровно. После того как уровень включен, по его ярким лучам с помощью рулетки и карандаша размечаются нужные отметки на стенах или регулируются по высоте направляющие. Располагать его нужно так, чтобы на пути у лучей не было лишних преград.

Без лишних проблем можно выставлять горизонталь и без лазера. Для этого достаточно взять строительный уровень длиной 1.5-2 м, главное, чтобы он захватывал расстояние между маяками. Для удобства можно использовать шнурок, закрепленный к стенам на шурупы и натянутый во всю длину комнаты.

  • Если установка маяков делается на саморезах, то перед монтажом направляющих шурупы регулируются по уровню, по необходимости вкручиваются или откручиваются. Только после того, как проверены все крепления, и они лежат в одной плоскости, на них устанавливаются маяки.
  • Делать установку маяков на цементную или гипсовую смесь удобно благодаря тому, что не требуется дополнительных крепежных элементов, металлические трубы или профили легко утапливаются на нужную высоту и затем проверяются по уровню. Перед такой работой необходимо заранее подготовить емкость для замешивания раствора и шпатель или мастерок. Важно помнить, что гипсовые смеси засыхают очень быстро, поэтому расставить и отрегулировать направляющие по высоте надо максимально быстро.
  • Есть и комбинированный вариант крепления маяков на полу, когда используются и шурупы и раствор. Вначале размечаются линии установки профилей, вкручиваются саморезы, регулируются по высоте. Потом к ним прикладываются маяки, каждый из них в нескольких местах на расстоянии 0.5 м обмазывается раствором.
  • При монтаже теплого пола стоит включить в высоту будущих маяков не только необходимый для выравнивания слой, но и ширину изоляционных материалов. Если стяжка заливается на сетку, листы пенопласта или минеральной ваты, направляющие профили нужно приподнять.

Нужно ли убирать после?

Так как металлические профили или штукатурные маяки изготовлены из металла, то со временем они имеют свойство ржаветь. Даже в сухой среде материал может окисляться, образовывать ржавые подтеки или трещины. Поэтому тонкие профилированные маяки лучше всего вынимать после заливки, когда еще смесь не успела высохнуть и стать предельно прочной. У Т-образных маячков их верхняя грань хорошо видна поверх стяжки, вытаскивать их можно уголком шпателя. Если пол уже достаточно высох и раствор схвачен, то удалить маяк придется при помощи кирки или стамески с молотком.

После удаления штукатурных маяков в ровном полу остаются канавки, которые легко выровнять с помощью того же раствора, что использовался для стяжки. Заделать трещины после снятия профилей можно и гипсовой штукатуркой. Точечные маяки-реперы в виде металлических треног легко снимать из свежей стяжки благодаря острым ножкам с гладкой поверхностью. Также сразу после заливки нужно удалять и пластиковые реперы.

Трубчатые маяки убрать из залитой стяжки достаточно сложно. Обычно такие толстые направляющие оставляют в готовом полу, плюс к тому они дополнительно армируют бетонный слой.

Как установить маяки для стяжки пола, смотрите ниже в видео.

Установка маяков для пола

Установка маяков требуется при выравнивании пола цементной стяжкой или самовыравнивающейся смесью. Это необходимо для контроля уровня укладываемого слоя, что как раз можно сделать с помощью маяков. Они располагаются по всей поверхности комнаты, и обозначают уровень нового (создаваемого) чернового пола.

Благодаря маякам, можно получить очень ровную поверхность, на которую дальше можно укладывать практически любое отделочное покрытие, в том числе ламинат, ковролин или штучный паркет.

Сами маяки очень разнообразны. Они различаются как по материалам, входящих в их основу, так и по способу монтажа на пол. Кроме того, одни маяки удобно использовать при устройстве стяжек, а другие – при заливке самовыравнивающейся смеси. Все эти разновидности маяков, область применения и варианты установки их своими руками, мы и рассмотрим далее.

Виды маяков для пола

Маяки могут быть реечными из деревянных брусков или металлических профилей, штыревыми в виде треног или саморезов, а также изготовленными из самого раствора стяжки.

Реечные маяки из деревянных брусков

Это самый старый способ выставления маяков на полу. Для этих целей необходимо использовать деревянные бруски с сечением 30*30 мм. Хотя можно использовать и другие размеры материала, в соответствии с формируемой толщиной слоя. При этом крайне желательно, чтобы сечение брусков образовывало квадрат, это придаст им некоторую устойчивость во время работы.

Область применения: устройство цементных стяжек.

Плюсы: стоимость материалов, возможность формирования любой толщины слоя.

Минусы: недостаточно точный способ выставления уровня пола.

Реечные маяки из металлических профилей

В качестве материала используются профиль ПН 28*27 или ПП 60*27. Для увеличения прочности маяков такого типа, их можно вложить один в другой, чтобы получилось квадратное сечение.

Область использования: устройство цементной и сухой стяжки или засыпки (ссылка).

Плюсы: стоимость материалов, удобство в работе.

Минусы: толщина формируемой стяжки строго фиксирована высотой профиля, то есть около 30 мм или 60 мм.

Реечные маяки из штукатурных перфорированных профилей

Данный вариант является достаточно распространенным способом выставления уровня стяжек, имеющих небольшую толщину (около 10 мм). Следует учесть, что конструкция таких профилей очень гибкая, легко деформируется и может пружинить во время работы. Поэтому обращаться с ними надо очень аккуратно, тщательно выверяя их уровень.

Область применения: выравнивание пола наливными, самовыравнивающимися смесями; укладка цементной стяжки высотой до 10 мм.

Плюсы: стоимость материалов, хороший вариант для «тонких» стяжек.

Минусы: не совсем удобны в работе, толщина слоя ограничена высотой профиля.

Маяки из металлических труб

Этот способ выставления уровня связан с использованием труб круглой, прямоугольной или квадратной формы сечения. Как правило, такие маяки применяются при устройстве чернового бетонного пола в помещениях большой площади.

Область применения: заливка тяжелой бетонной или цементной стяжки.

Плюсы: большая прочность маяков.

Минусы: стоимость материалов, скорость монтажа.

Маяки на треногах (реперы)

Данный вид относится уже к профессиональным инструментам, поэтому для работы с ними требуется определенное мастерство. Такой маяк представляет собой треногу со стержнем посередине, благодаря которому можно регулировать высоту будущего пола. Этот стержень спокойно двигается вверх и вниз, и именно по нему выставляется уровень.

Область использования: устройство наливных полов или самовыравнивающихся стяжек.

Плюсы: точность выставляемого уровня, удобство в работе при определенных навыках.

Минусы: стоимость материалов, в обращении с ними требуется некоторое мастерство.

Маяки в виде саморезов

Вместо треног-реперов можно воспользоваться саморезами или дюбель-гвоздями. Они прикручиваются к основанию пола. Их шляпки будут служить ориентиром для уровня заливаемой стяжки. Для удобства на верхушки саморезов можно наклеить кусочки изоленты или скотча с цветной бумажкой.

Область применения: устройство самовыравнивающихся стяжек и наливных полов.

Плюсы: стоимость материалов, простота установки.

Минусы: неудобство в выставлении точного уровня.

Маяки из раствора стяжки

Принципиально иной способ выставления уровня будущего пола заключается в формировании маяков из смеси самой стяжки или известкового раствора, смешанного с цементом в пропорции 1:1.

Область использования: заливка бетонных полов, цементной стяжки.

Плюсы: поскольку маяки изготовлены из раствора самой стяжки, то по окончании работ их не требуется убирать. Кроме того, их высота может быть любой.

Минусы: самый долгий способ, так как для высыхания таких «маяков» понадобится несколько дней, прежде чем можно будет приступить к основным работам по выравниванию пола.

Следует помнить, что какой бы вид маяка Вы ни выбрали, его необходимо правильно установить, сформировав из них горизонтальную плоскость с одинаковым уровнем. А чтобы это правильно сделать, требуется точная разметка поверхности.

Технология монтажа маяков на пол

1. Разметка пола перед установкой маяков

Сначала необходимо сделать отметки уровня будущей стяжки пола в соответствии с выбранной Вами толщиной. Причем такие ориентиры высоты надо делать на стенах по всему периметру помещения. Количество этих отметок: чем чаще – тем лучше.

Теперь рассмотрим, как это делается. Для этого потребуется водяной или лазерный уровень. Вначале определяется наивысшая точка на поверхности. Для этого на стене, отступив где-то около 1 м от пола, наносится первая точка. Затем от нее прочерчивается строго горизонтальная линия по периметру комнаты. Для этих целей отлично подойдет линейка-уровень: с помощью линейки отмечается линия, а уровнем проверяется ее горизонтальность.

Далее замеряется высота в различных местах от линии до пола. Там где расстояние будет наименьшим, находится наивысшая точка. Но это еще не все. Необходимо проверить поверхность пола не только вдоль стен, но и по всей основной площади. Для этого в различных местах линии необходимо прибить гвозди или вкрутить саморезы, а затем на них натянуть проволоку или нить. Таким образом, замеряя расстояния между линиями и поверхностью, можно найти наивысшую точку уже на всей площади пола.

Для быстрой проверки наличия более высоких точек можно воспользоваться следующим приемом. Найдя наивысшую точку, надо сделать отметки ее высоты на всех стенах. Затем в паре с помощником туго натянуть веревку, приставить к данным ориентирам и плавно передвигать ее по всей площади пола. Если веревка ни за что не зацепилась, то значит наивысшая вершина найдена. В противном случае необходимо либо формировать новую отметку на стенах, либо можно попытаться устранить найденную возвышенность, например, с помощью перфоратора или зубила с молотком.

В конечном итоге, как только будет определена самая высокая точка, ее проекцию нужно точно перенести на стену. Прибавив к этой отметке планируемую высоту стяжки, и проведя через нее строго горизонтальную линию с помощью линейки-уровня, получаем ориентир для выставления маяков. Это еще называется нулевым уровнем пола.

Внимание: очень важно заранее просчитать толщину итогового пола, так как слой стяжки с последующим финишным напольным покрытием не должен получиться выше уровня порога в дверном проеме.

Теперь необходимо определить линии для монтажа маяков. Делать отметки на полу можно обычным мелом. При формировании отметок под установку маяков следует руководствоваться следующими правилами.

  • во-первых, необходимо учесть, что все линии должны быть параллельны друг другу и желательно стенам.
  • во-вторых, первыми наносятся отметки двух крайних маяков. Для их определения нужно сделать отступ от стены в 20-30 см и провести ровную линию.
  • в-третьих, формируются отметки установки всех остальных маяков. Расстояние между ними будет зависеть от длины правила, которое будет использоваться для разравнивания стяжки. Длина этого инструмента за вычетом 10-15 см и будет являться интервалом между маяками и их отметками на полу (как правило, расстояние получается равным 1,0-1,7 м).
  • в-четвертых, на линии, обозначающей нулевой уровень пола, необходимо установить саморезы или дюбель-гвозди. Но это нужно сделать только в тех местах, которые соответствуют концам линий для маяков. Они понадобятся в дальнейшем при натягивании над поверхностью пола рядов-ориентиров из проволоки или веревки.

После осуществления всей необходимой разметки поверхности, можно приступать к работам по монтажу маяков на пол.

2. Укладка и крепление маяков

Все последующие работы будут зависеть от выбранного Вами вида маяка. Но в любом случае понадобятся, как минимум, 10-20 саморезов или дюбель-гвоздей, проволока, нить или веревка, а также правило длиной 2 м с вмонтированным в него пузырьковым уровнем.

Установка реечных маяков из профилей

Для начала по линиям разметки на полу следует сделать отверстия для дюбелей, установить их туда, а затем вкрутить в них саморезы. Шаг крепежа – 30-40 см. При этом длина самореза должна быть такой, чтобы, во-первых, он был вкручен в пол где-то наполовину, а во-вторых, оставшейся длины хватило для регулировки уровня маяков в соответствии с планируемой толщиной стяжки.

Далее на саморезы кладутся металлические профили основанием вверх. После укладки последнего, необходимо от одной стены до другой туго натянуть нитку или веревку на том уровне, который будет обозначать высоту укладки стяжки, то есть на нулевом уровне (его мы находили в п. 1). Ориентируясь на данные отметки, необходимо выставить в одну плоскость все маяки. Для этого у каждого профиля подкручивать саморезы до тех пор, пока они все не будут находиться на одном уровне с натянутой ниткой.

При необходимости саморезы для выставления маяков можно заменить подкладками. Их хорошо использовать в том случае, когда требуется обеспечить целостность нанесенного гидроизоляционного слоя на полу (а саморезы его повредят).

После следует проверить горизонтальность уровня всех уложенных профилей. Для этих целей отлично подойдет такой инструмент, как длинное правило с вмонтированным пузырьковым уровнем. При проверке его следует прикладывать не только перпендикулярно профилям, но и под другими углами.

В завершении выставленные маяки необходимо закрепить к основанию пола. Для этого необходимо приготовить небольшое количество раствора, из которого будет делаться основная стяжка, а затем обложить им все профили: сначала – в местах крепления саморезов, а после – по всей длине маяка.

Монтаж маяков из деревянных брусков

Порядок работ по установке данного вида маяков практически полностью идентичен вышеописанному способу. Единственное отличие заключается в том, что в самом начале работ все бруски требуется очень тщательно вымочить в воде, иначе они могут отрицательно повлиять на укладываемый раствор, что естественно скажется на качестве стяжки пола.

К тому же дерево хорошо впитывает влагу, под воздействием которой материал начинает менять свои размеры. Поэтому заливая стяжку на сухие бруски, существует большая вероятность, что будет потеряна единая ровная плоскость, образуемая маяками. Это также отрицательно скажется на качестве укладки.

Выставление маяков из труб

В качестве крепежа труб к основанию пола используется смесь, из которой впоследствии будет укладываться и стяжка. Поэтому для начала надо ее приготовить в небольшом количестве, а затем выложить малыми порциями на линиях разметки пола. Интервал между участками раствора рекомендуется брать в 40-50 см.

После этого на такой «крепеж» укладываются трубы и немного вдавливаются в раствор. Далее следует натянуть нить или проволоку между двумя противоположными стенами на уровне отметок, обозначающих высоту слоя стяжки. Такой ориентир необходим для выравнивания всех маяков в одну плоскость. Для регулирования уровня надо либо вдавливать трубу в раствор, либо подкладывать под нее смесь.

Выставив все маяки, следует проверить их горизонтальность с помощью правила с пузырьковым уровнем. Он везде должен показывать отсутствие наклона, неровностей. Только после осуществления такой проверки, трубы-маяки можно начать обкладывать раствором по всей длине.

Установка маяков на треногах (реперов)

Их следует расположить по всей поверхности пола в шахматном порядке. При этом расстояние между ними не должно превышать 1 м.

По центру треноги есть стержень, двигая который можно регулировать высоту выставляемого уровня. Для большей точности сначала следует натянуть между стенами несколько рядов проволоки или нити, которые будут служить ориентиром требуемой высоты стяжки (нулевой уровень). А затем по этим отметкам выравнивается стержень у каждой треноги, формируя тем самым необходимый уровень заливки пола.

Монтаж маяков из саморезов

Данный вариант выставления уровня маяков очень похож на вышеописанный способ. Только вместо треног будут использоваться саморезы, а регулировка высоты будет осуществляться через их подкручивание до требуемого уровня.

Для удобства дальнейшей работы по заливке пола, после установки саморезов на их шляпки можно наклеить кусочки изоленты или скотча с яркой бумажкой.

Укладка маяков из раствора

Для начала требуется натянуть проволоку в несколько рядов от одной стены до другой параллельно линиям разметки на поверхности пола. При этом высота формируемого таким образом ориентира будет служить планируемой толщиной укладки стяжки.

После этого необходимо приготовить смесь и выложить ее вдоль получившихся линий, сформировав подобие «стенки» из раствора. Затем при помощи длинной рейки, бруска или правила, необходимо разровнять уложенные маяки до уровня, обозначенного проволокой. Для этого следует аккуратно двигать инструмент перпендикулярно линиям-ориентирам, касаясь при этом только верхушки натянутой проволоки.

По окончании разравнивания необходимо проверить горизонтальность уровня сформированных маяков, и дождаться их высыхания (2-3 дня).

3. Заключительные работы

После выставления маяков и проверки их горизонтальности приступают к работам по заливке самовыравнивающегося пола или цементной стяжки. Заранее приготовленный раствор последовательно выливается в промежуток между установленными маяками, а затем разравнивается правилом.

Как только стяжка немного подсохнет, и по ней можно будет ходить, необходимо вынуть все маяки (естественно, кроме растворных). Они могут быть оставлены внутри слоя только в том случае, если осуществлялась сухая подсыпка пола. Очистив маяки от раствора стяжки, их можно повторно использовать, например, при штукатурке потолка или стен.

А вот штыревые маяки, то есть треноги или саморезы, следует убирать с поверхности уже через 30 мин. после заливки. Для того чтобы ходить по свежей стяжке пола, не повреждая ее, необходимо обуть специальные ботинки с шипами.

В завершении работ требуется все отверстия и углубления, оставшиеся после удаления маяков, заделать той же смесью, которая использовалась для стяжки пола. Это можно сделать при помощи обычного шпателя. Для большей прочности поверхности пола борозды от маяков перед заделкой желательно прогрунтовать.

На этом работы по установке маяков на пол своими руками можно считать завершенными.

Wicklow Head Light House, Co Wicklow

В качестве ведущего подрядчика по устройству стяжки полов в Ирландии мы нанесли 220 м 2 самовыравнивающейся стяжки, Südanit 280 Alpha Hemihydrate Screed плавающим способом поверх полов с подогревом (UFH) в этом историческом памятнике, расположенном в Данбар-Хед в Уиклоу-Таун. . Наша самовыравнивающаяся самовыравнивающаяся стяжка с маркировкой CE является самой технологически совершенной из имеющихся стяжек пола, соответствующей требованиям стандарта EN 13813.

Самовыравнивающаяся жидкая стяжка позволяет быстро ходить пешком - наносится на площади 500 м² в день и по ней можно пройти в течение 6 часов, что гарантирует, что последующие сделки не будут отложены. он особенно подходит для использования с UFH, полностью герметизируя трубы и службы, обеспечивая отличную теплопередачу - а также с более тонкими полами и большей изоляцией - увеличивая эффективность полов с подогревом.

Поставка стяжки пола была выполнена в точном соответствии с требованиями современного завода мобильных стяжек.Мобильная стяжка для стяжки Fast Floor перевозит в отдельных отсеках наш Sudanit 280 Alpha Hemihydrate, песок и заполнители , а также воду.

Автоматический производственный процесс обеспечивает точное взвешивание материалов, их подачу в смесительный бункер и в насос, что упрощает установку без лишних хлопот. Это гарантирует, что Mobile Screed Factory производит стяжку пола Sudanit 280 Alpha Hemihydrate неизменно высокого качества.

Наш уникальный индивидуальный гидравлический шнек с перегрузкой для песка и заполнителей обеспечивает отличную дневную производительность.Кроме того, для удобства существует ряд предварительно запрограммированных дизайнов смесей на выбор из стяжек от C20 до C35.

Мы поставляем ответственную, здоровую, маркированную CE, сертифицированную EPD, самовыравнивающуюся стяжку пола вдоль и поперек этой прекрасной страны. Мы гордимся тем, что имеем Экологическую декларацию продукта (EPD) для нашего связующего альфа-полугидрата с маркировкой CE.

Хотите узнать больше о нашей экологической декларации продукта для связующего с маркировкой CE?

Мы в очередной раз продемонстрировали передовой опыт партнерства в обеспечении превосходного уровня обслуживания клиентов и доставки в в любую точку по всей стране!

Итак, если ваша работа связана с самостоятельным строительством, модернизацией, ремонтом полов, дизайнерским полом, торговым, торговым полом или промышленным предприятием - Fast Floor Screed найдет подходящий для вас состав для пола.

Мы гордимся передовой практикой, приветствуя новые правила «BCAR», которые обуславливают качество изготовления в соответствии со строгими стандартами и использование продуктов, сертифицированных CE.

Мы сертифицированы по ISO 9001. Свяжитесь с Fast Floor Screed Ltd сегодня, чтобы получить предложение или совет.

Ешь, спи, стяжка - повторяй!

Свяжитесь с Fast Floor Screed сегодня - гарантия качества!

Подвязать пол у маяков.Установка маяков для стяжки пола

При строительстве частного дома или капитальном ремонте квартиры очень важным этапом является стяжка пола, которая предназначена для выравнивания поверхности перед отделкой.

Стяжка пола на маяках

Процесс установки сигнальной системы при подготовке к выравниванию поверхности полов достаточно сложный и крайне ответственный, требующий максимальной точности, а также строгой последовательности действий.

Насколько правильно будут установлены маяки под стяжку пола, напрямую зависит от уровня качества будущей поверхности, а значит, от эксплуатационных характеристик и внешнего вида планируемого декоративного покрытия пола.

Какую роль играют маяки в процессе строительства?

Какими бы сложными ни были общестроительные работы, сделать так, чтобы поверхность плит перекрытия была идеальной, а сами они имели строго горизонтальное расположение, практически невозможно.Всегда есть небольшая разница в росте. Кроме того, часто бывает необходимо выполнить определенный уровень гидроизоляции, утепления или устройства систем отопления «теплые полы». В любом случае «чистовые» поверхности, на которые будут непосредственно накладываться декоративные покрытия, становятся на уровень несколько выше оснований.

Сама процедура выравнивания полов методом заливки (или засыпки) стяжек требует отдельного детального рассмотрения - здесь очень много разных нюансов, начиная от подготовки поверхности основания, заканчивая выбором типа и необходимой пропорции полов. решение.

Но как убедиться, что поверхности идеально горизонтальны? Чтобы правильно ответить на этот вопрос, необходимо более подробно ознакомиться с назначением сигнальной системы.

Стяжка пола по маякам - это не что иное, как набор направляющих, которые устанавливаются на одном строго выверенном уровне. Они служат хорошим ориентиром для напольного работника и незаменимым технологическим приспособлением, значительно упрощающим этот ответственный и трудоемкий процесс.

Общие принципы установки маяков

Для наиболее точной установки маяков для стяжки пола очень важно соблюдать два важнейших условия:

  1. Точное выбивание нуля.
  2. Строгое соблюдение нужного расстояния между рельсами.

Нулевой уровень

Если вы хотите придать литой стяжке действительно высокую степень прочности, чтобы максимально продлить срок службы, ее толщину в самых узких участках следует делать не более тридцати миллиметров, так как она считается ли это значение идеальным для выхода за нулевой уровень.

Некоторые виды (например, сухая стяжка пола по маякам) требуют гораздо более толстого слоя - от пятидесяти миллиметров.

В углах, которые визуально кажутся завышенными, на стенах делают отметки на расстоянии, скажем, пятидесяти сантиметров от уровня пола.

С помощью гидравлических или строительных линеек следует перемещать эти отметки по периметру стены помещения. Этот процесс можно значительно упростить и ускорить при наличии качественного лазерного уровня.

По этой строго горизонтальной линии измерьте расстояние до поверхности пола на каждом из участков стены комнаты, записав результат. Место, где это расстояние будет минимальным, следует принять за наивысшую точку пола.

На обозначенной точке следует сделать отметку выше. Поверхность пола составляет около тридцати миллиметров (при максимальной толщине стяжки). От него, как и в первом случае, следует провести строго горизонтальную линию по всему периметру стены.Эта линия будет «нулевой» базовой линией.

Для того, чтобы убедиться, что все было сделано правильно, нужно проверить уровни пола в центре комнаты - бывают случаи, что он выше стены.

Поверка проводится в нескольких местах с натянутой нитью вдоль базовых нулевых линий шнуров. Если уровень в центре комнаты выше, либо толщина заливаемой стяжки слишком мала, нулевую линию следует сместить вверх на нужное расстояние.

Как спланировать направление маяков, а также расстояние между ними?

Как правило, линия маяка проводится по помещению, в сторону предстоящей заливки стяжки.

От стены первая и вторая параллельные ее направляющим должны располагаться на расстоянии не более трех с половиной миллиметров друг от друга, иначе у стены может образоваться обрыв поверхности.

Остальные маяки должны быть распределены равномерно, чтобы расстояние между двумя соседними направляющими было примерно на 255-355 миллиметров меньше длины имеющейся линейки.

Некоторые технологии стяжки требуют довольно частого размещения маяка. Например, для сна сухой стяжки потребуется около восьми реек, ширина которых должна превышать ширину комнаты.

После того, как стяжка пола по маякам будет сделана, необходимо выровнять поверхность.

Маяки Типы

Для установки маяков на стяжку пола используйте специальные металлические профили или аксессуары, а также некоторые доступные материалы.

Выбор метода укладки в основном будет зависеть от типа залитой или залитой стяжки.

Металлический профиль

В качестве ориентира при установке маяков для стяжки пола (фото) в основном используется металлический профиль.

При устройстве стяжки минимальной толщины в небольшом помещении для этой цели вполне может подойти гипсовый металлический профиль.

Однако, вне зависимости от того, что он называл «ребром жесткости», он не имеет особо высокого уровня прочности, и при большом объеме залитого раствора может не справиться с таким давлением, в результате чего может начать деформироваться. - подпрыгивать или провисать.

Как очень удачная альтернатива, часто маяки используют для стяжки пола из металлического П-образного профиля под гипсокартон. Это может быть узкий потолок, с высотой боковой полки двадцать семь с половиной миллиметров и шириной перемычки двадцать восемь с половиной миллиметров, или широкий - от двадцати семи с половиной до шестидесяти семи с половиной. миллиметры.

Особым преимуществом такого подхода является то, что благодаря ему создаются очень удобные направляющие, необходимые для перемещения по ним правил при заливке.

В процессе использования тяжелого раствора всегда есть место, где можно будет сложить два профиля в один (с прямоугольным сечением), тем самым добавив ему прочности.

Система «теплый пол»

Маяк для стяжки пола с подогревом и заливки его раствора требует особого внимания, так как нагретая поверхность подвергается как физическим нагрузкам, так и температурному расширению за счет нагрева и охлаждения.

Толщина стяжки под греющий кабель Рекомендуется делать 3-5 см.Если он меньше 3 см, его можно просто «порвать» из-за теплового расширения. При слое более 5 см кабель может не справиться с нагревом, а температура на поверхности пола не сможет соответствовать установленной на регуляторе. Оптимальная толщина стяжки на разделительном слое - не менее 3 см.

Как установить маячки на стяжку пола? Выбор маяков в зависимости от способа выравнивания пола

Постепенно время изгибов исчезает из нашей жизни - стены, потолки и полы.Сегодня собственники жилья разными способами идут к выравниванию линий в своих квартирах и домах, здесь пол играет важнейшую роль. Именно с пола будет «нарисована» общая горизонталь комнаты. Чтобы он был ровным, часто используют стяжку с точками выравнивания - так называемые маяки, при правильной установке пол получается ровным и идеально ровным. Как установить маяки для стяжки пола самостоятельно, не привлекая высокооплачиваемых специалистов в этой сфере - вопрос сложный, но решаемый...

Виды стяжек

Строительная практика предполагает, что в разных условиях и требованиях, исходящих от заказчика пола, могут быть разные типы стяжек. На данный момент существует три основных типа:

  • Сухая стяжка. Его часто используют для выравнивания утеплителя из керамзита, поверх которого будет производиться «мокрая» стяжка.
  • Стяжка бетонная, цементно-растворная и сухая. Самая популярная на сегодняшний день форма, применяемая при строительстве новых помещений и ремонте старых.
  • Стяжка из наливного пола. Относительно новый вид, в котором используются специальные самовыравнивающиеся растворы.

Совет: выбор маяков для стяжки пола следует производить исходя из типа будущего покрытия.

Маяки для сухой и полусухой стяжки

Для такого вида выравнивания пола большинство мастеров используют обычный профиль, применяемый при устройстве каркаса стен из гипсокартона. Однако есть как минимум два способа установки маяков:

  • Первый - маяки укладываются на невысокий насыпь из строительной смеси, а затем с помощью правила и уровня достигается необходимая плоскость.
  • Суть второго способа в том, что для настройки уровня используются саморезы и дюбельные пары, вкручиваемые в основание пола. Сначала вкручиваются два конца, после чего стягивается резьба, затем через каждые 30 см необходимо вкручивать недостающие резьбы. Профиль для маяков для стяжки пола устанавливается поверх саморезов и в нескольких местах фиксируется строительной смесью.

Совет: если вы используете для фиксации гипсовые смеси, вы можете приступить к основным работам через несколько часов.При использовании цементного раствора придется подождать не менее суток, а то и больше (в зависимости от марки цемента), пока раствор схватится.

Виды маяков для полусухих цементно-песчаных и бетонных стяжек

Этот вид стяжки сегодня наиболее популярен как среди профессионалов, так и среди населения. Его массовость можно объяснить двумя факторами:

  1. Материалы для приготовления строительной смеси доступны рядовому горожанину, и их знают все, кто интересуется самостоятельным ремонтом.Это цемент и песок.
  2. Технология выполнения работ довольно проста. С этим справится любой человек, начавший ремонт в своей квартире.

Разница между маяками может быть из материалов, используемых для их изготовления: специализированных, из раствора, профиля, стальных труб и дерева. Сразу нужно сказать, что первый вид маяков дешев, но очень «играет», поэтому его установка требует больше времени и усидчивости, чем все остальные.Вопрос, как установить маяки для стяжки пола и правильно их изготовить своими руками, задают многие начинающие самостроители. Однако, изучив все нюансы этого процесса, вполне возможно сделать его самостоятельно.

Трубный маяк

Очень удобный метод, позволяющий быстро установить уровень пола в помещении. Несомненный плюс трубы - прочность, маяк не «заиграет». Минус - высокая стоимость, но если заливать многократно и большими объемами, этому варианту есть место.В начале и конце трубы насыпаются груды густого раствора, на них укладывается труба и с помощью водного уровня регулируется высота в начале и конце помещения.

Совет: предпочтительнее использовать трубу (она прямоугольная), т. К. Гладкие грани удобнее, чем круглые, при выравнивании.

Маяк из профиля, установленный в растворе

Достаточно сварить раствор (толще), уложить насыпь по направлению от дальней стены к выходу, установить на нее П-образный металлический профиль в перевернутом положении. государственный.Раствор можно использовать на гипсовой или цементной основе.

Совет 1. Профессионалы рекомендуют использовать один и тот же материал для маяков, которые будут использоваться для всей стяжки, в противном случае может произойти преждевременное повреждение заливки.

Совет 2: гипсовая основа под маяком будет сохнуть пару часов, цементно-песчаная - сутки и больше, ждать придется больше времени.

Маяк из профиля, закрепленный на саморезах

Этот вид нивелирования является одним из самых распространенных.Его суть заключается в том, что к основанию пола прикрепляются небольшие брусочки с фацетом около 1,5 см и длиной до 15 см, крепление производится через 25-30 см. После этого необходимо вкрутить саморезы (сначала крайние, потом средние), используя для этого палочку для еды. Далее все просто - берется П-образный металлический профиль, используемый для каркаса стен из гипсокартона, и устанавливается поверх саморезов. Маяк готов!

Маяк из раствора

В таком виде нужен только раствор.Начальный этап аналогичен первому способу - густой раствор выкладывается холмиком, затем уровень натягивается отбивной нитью или цветной леской, затем холм выравнивается на фиксированном уровне. После высыхания маячок можно использовать по прямому назначению.

Совет: этот тип маяка, во-первых, относительный (в идеале ровной линии добиться практически невозможно). Во-вторых, на этом уровне при заливке будет сложно сдвинуть линейку. В результате в местах прохождения маяка появятся разного рода «мурашки по коже».

Маяки из деревянных брусков

Металлический профиль в конструкции появился сравнительно недавно. Что касается заливки пола, то ее применяли и в давние времена, и в советское время. Тогда в качестве маяков использовались деревянные бруски. Их недостаток в том, что, во-первых, довольно сложно найти идеально гладкие изделия, а во-вторых, при высыхании они могут деформироваться.

Совет: Перед тем, как ставить маяки на стяжку пола из бруса, его следует хорошо пропитать, иначе брус может негативно сказаться на качестве стяжки.

Комбинированный

Существует также комбинация нескольких видов материалов. Суть в том, что дюбель-пара забивается через счетчик до низа пола. В них вкручиваются шурупы. Пустота между дюбелями заполняется раствором.

Совет: уровень раствора должен быть выше, чем у саморезов, так как в дальнейшем необходимо взять рейку (или профиль) и прижать состав до одного уровня саморезами.

Маяк для полусухой стяжки

Некоторых народных мастеров, впервые попробовавших такую ​​заливку, интересует ответ на вопрос: «Как из полусухого раствора установить маяки для стяжки пола? " При использовании этого метода некоторые мастера вообще обходятся без обычных маяков и работают только над определенными ориентирами.

Для этого выкладывают небольшую кучу раствора, после чего на одном уровне образуют как бы площадки - они будут выступать ориентирами для будущей стяжки.После застывания подушечек можно выложить полусухой раствор и заполнить расстояние между ориентирами.

Совет: этот вид маяков желательно использовать в небольших помещениях, так как ширина правила должна «перекрывать» все расстояние между площадками.

Маяк для «плавающей стяжки»

В некоторых случаях обычной подложки на основе пола для утепления недостаточно, и строители используют в качестве дополнительного изоляционного слоя пенопласт. В этом случае стяжка в народе называется «плавающей».Лучшим вариантом маяка в этом случае станет на саморезах. Вначале установка саморезов производится с учетом толщины утеплителя в основании пола по уровню, затем укладывается слой пенопласта (необходимо проткнуть его в местах расположения маяков).

Совет: после установки маяков для стяжки пола своими руками следует открутить саморезы и заполнить пустоты раствором.

Маяки для наливных полов

В последнее время на рынке появились наливные растворы.По словам производителей, для выполнения стяжки из этого материала необходимость в маяках отпадает. Профессионалы не советуют пренебрегать прокачкой. В роли маяка используются специальные штативы - ориентиры, которые устанавливаются на основании пола. Несомненным их преимуществом является то, что высота регулируется простым поворотом часовой стрелки или против часовой стрелки. Их минус - относительно высокая цена.

Вместо реперов можно использовать обычные саморезы, которые после заливки вынимаются из раствора.

Совет: вы должны установить рэперы или винты на расстоянии 1 метра друг от друга.

Нужно ли убирать маяки с стяжки пола?

Чтобы ответить на этот вопрос, необходимо, по крайней мере в общих чертах, иметь представление о поведении различных материалов при различной температуре и влажности. Из школьного курса физики всем известно, что жидкости, металлы и газы при нагревании нагреваются, а при понижении температуры сжимаются.И нужно учитывать тот факт, что каждый химический элемент различается по-разному. Это касается и перепадов влажности. Например, сырой брусок может быть толще 1 см в сушеном виде.

Исходя из этого, можно понять, что стяжка должна быть монолитной - из такого же материала. Поэтому все посторонние предметы (пруток, профиль, труба, шурупы) необходимо удалить. Кроме того, металл обладает высокой звукопроводимостью, что также нежелательно в условиях проживания в многоэтажных домах.Поэтому после вопроса, как установить маяки для стяжки пола и все работы выполнены, следует момент вывода.

Ровные полы - половина хорошего ремонта. Пол и потолок дают основные линии визуального восприятия комнаты. Поэтому к этому вопросу проявляется интерес профессионалов и мастеров. Подводя итог, можно с уверенностью сказать, что любой квалифицированный рабочий, изучив вышеописанный процесс, легко определит, какие маяки для стяжки пола будут предпочтительнее в тех или иных условиях и какие нюансы необходимо учитывать при проведении работ.

Altro Pisces Color Lighthouse SB2001

Описание

Lighthouse ™ SB2001 - один из 16 цветовых решений из линейки безопасных виниловых полов Altro Pisces для влажных помещений. NAltro Pisces - это первое безопасное покрытие, разработанное с использованием технологии AltroBead Technology ™; крошечные шарики растушевываются и равномерно распределяются по полу. Результатом является стабильный, мягкий внешний вид, который вы хотели бы получить от домашних интерьеров, с устойчивым сопротивлением скольжению, которое вы ожидаете от Altro.Противоскользящие виниловые безопасные полы nAltro Pisces® производятся в Великобритании, все цвета доступны в течение 3 рабочих дней с момента заказа. Некоторые из популярных цветов будут доступны на следующий день. Противоскользящие виниловые полы nAltro Pisces® чрезвычайно прочные и универсальные, подходят для различных коммерческих зданий, от школ и больниц до обычных офисов. Противоскользящие виниловые полы nAltro Pisces имеют 10- годовая гарантия, а виниловые напольные покрытия Altro Pisces могут быть полностью переработаны в конце срока службы, что избавляет от необходимости отправлять их на свалку.nРазмеры полного рулона противоскользящего винилового безопасного покрытия Altro Pisces составляют: n2 м * 20 м при толщине 2,0 мм (обратите внимание, что минимальный размер заказа составляет 2 м * 2 м). nAltro Pisces антискользящее виниловое безопасное напольное покрытие требует всего сваривать горячим способом с помощью сварочного стержня Altro (длина бухты 50 м). nЦены указаны за м2 и облагаются НДС по стандартной ставке. nWJD Flooring рекомендует укладывать винил с помощью винилового клея, существует ряд производителей клея для виниловых полов. на рынке, например, клей F Ball и клей Laybond.Компания WJD Flooring рекомендует использовать клей для акриловых полов Fball F44 или чувствительный к давлению клей Fball F46, вы можете найти этот продукт при оформлении заказа при покупке любого продукта или в разделе «Аксессуары» на этом веб-сайте. nWJD Flooring также рекомендует устанавливать виниловые изделия на гладкая ровная поверхность. Для этого может потребоваться стяжка пола. Компания WJD Flooring рекомендует латексную стяжку пола Laybond Screedmaster 2, вы можете найти этот продукт при покупке любого продукта или в разделе «Аксессуары» на этом веб-сайте.nПожалуйста, свяжитесь с WJD Flooring для получения любой информации о чистке винила или ковра, или об отделке от ковра до винила по адресу [email protected] Чистка винила и ковров любого продукта необходима для обеспечения длительного срока службы вашего пола.

Запросить об этом продукте

Пожалуйста, заполните форму ниже, и один из наших сотрудников свяжется с вами.

Маяк | Gianni Botsford Architects, Микон

Проект предназначен для строительства нового дома площадью 800 м2 на огороженном участке земли в Ноттинг-Хилле, Лондон, для семьи из двух ученых и их двоих детей.Клиенты ранее жили в типичных лондонских вертикальных таунхаусах высотой до пяти этажей и хотели, чтобы дом был связан и интерактивен, будучи более горизонтальным. Краткое изложение требовало очень частного дома, в котором семья могла бы жить и работать, с гостиной, кухней, двумя кабинетами, библиотекой, столовой, часовней, пятью спальнями и ванными комнатами, бассейном, садом во внутреннем дворе, гаражом, винный погреб, прачечные и заводские помещения.

Более года мы работали с клиентом, чтобы найти участок земли, на котором с учетом ограничительных законов о планировании в Великобритании можно было бы построить современную структуру.У нас был опыт работы с прилегающими территориями (по сути, дублирующими фабриками или складскими помещениями в жилых районах) в Лондоне, и мы сконцентрировались на них в нашем поиске. Участок, который мы в конечном итоге нашли, был идеальным, поскольку проектировщики разрешили разместить на участке только один дом, и он был очень хорошо расположен в районе, хорошо известном клиентам. Однако, как это типично для отдаленных участков, возникали проблемы доступа, игнорирования и затемнения, которые необходимо было преодолеть, а также требование четырнадцати различных партийных наград с соседними владельцами.

Процесс проектирования (см. изображения в папке «Процесс проектирования»)

Традиционные процессы проектирования обычно начинаются с проектирования, а затем оцениваются их успехи. Это часто приводит к ошибочным предположениям и склонности к предвзятому мышлению. В самом начале процесса проектирования мы поняли, что этот сайт неразрывно связан с окружающей средой дневным светом, солнечным светом и критериями обзора, которые меняются в зависимости от времени года, и они доминировали в подходе к дизайну. Наша цель состояла в том, чтобы попытаться избежать «стандартных» решений этой проблемы проектирования посредством процесса детального анализа сайта и брифинга перед любым этапом проектирования.Следуя более ранней исследовательской работе, проведенной в Школе архитектуры Архитектурной ассоциации в Лондоне в области компьютерно-генерируемой солнечной формы, которая вдохновлена ​​морфогенетическими процессами природы, мы построили вычислительные модели, которые с помощью цикла `` генерировать и моделировать '' могут исследуйте пространство и оптимизируйте потенциальные предложения.

Участок ориентирован почти с востока на запад и смотрит в сторону более открытых сторон участка на юг. Тем не менее, это место сильно упускается из виду и затенено на южных и западных возвышенностях, и было критически важно сохранить конфиденциальность, оптимизируя проникновение дневного света и солнечного света в дом, поскольку культурная непрозрачность в Великобритании требует, чтобы солнце и дневной свет проникали на территорию. распространять, сдерживать и изменять представления о жизни в Лондоне.

Мы пытались создать архитектуру локальной адаптации. Мы определили общую структуру, которая скрепляла все вместе (не физически; скорее визуально), но также позволяла всему изменяться в зависимости от локальной и глобальной среды. Наша структура в конечном итоге превратилась в трехмерную сетку, которая сама адаптировалась к локальной и глобальной среде - шагу сетки, углу крыши и т. Д. Природа похожа. Структура тела животного, которая одинакова для многих животных, является основой.Основываясь на этой структуре, природа может адаптировать животное (т.е. материалы и формы в рамках структуры) к совершенно другим условиям окружающей среды. Среда включает в себя ограничения (например, требования к дизайну, такие как уровни дневного света) и контекст (например, соседнее здание), и существуют локальные и глобальные версии обоих. Кроме того, среда также включает в себя то, что в биологии называется внутренней средой - то, как одна часть дизайна может повлиять на другую часть.

Таким образом, нашей отправной точкой было представление пустого объема сайта в виде трехмерной сетки точек данных вокселей (трехмерных пикселей), каждая из которых состоит из ряда различных атрибутов.Совместно с инженерами-экологами Arup был проведен подробный анализ окружающей среды для каждого отдельного вокселя на объекте. В результате этого анализа была создана база данных солнечных и дневных условий в течение года с учетом погодных условий, характерных для Лондона. Такие данные об окружающей среде являются большими и сложными, и поэтому компьютер становится идеальным инструментом для выдвижения гипотез и экстраполяции возможных предложений. Мы разработали программные инструменты для анализа баз данных для извлечения обобщенных условий и выводов из данных об окружающей среде, а также ряд инструментов визуализации для более полного понимания данных.В этот период были сделаны некоторые важные открытия, которые сильно повлияли на окончательную форму дома.

Впоследствии на эти экологические данные были наложены предпочтения и образ жизни клиента. Это привело к появлению проекта, который был настроен как на трехмерные условия окружающей среды, так и на задание. Секция стала перевернутой, разместив спальни на первом этаже и жилые помещения на втором этаже, по сути, «пианино nobile» двойной высоты.Внутренний характер участка в сочетании с перевернутой секцией привел к созданию полностью застекленной крыши «небесного фасада» для дома. Этот «небесный фасад», единственный видимый фасад, рассматривался как модератор окружающей среды, фильтрующий солнечный и дневной свет через слои прозрачности и непрозрачности. В соответствии с критериями, указанными в помещениях ниже, на кровельные панели были выделены три различных плотности фриттинга. Оптимизированные для солнечной энергии террасы и сады создавали объемы внутреннего двора, в которые обращены окружающие пространства.

Строение Пустое место представляло собой коробку глубиной 40 м, шириной 15 м и высотой 10 м с одной стороны и до 8 м высотой с другой стороны, состоящую из кирпичных стен. У нас не было возможности оказывать какое-либо давление на стены для вечеринок, чтобы построить полностью независимую конструкцию, и нам требовались очень большие плоскости стен, простирающиеся до вершины 10-метровой стены.

Открытый бетон на месте был естественным выбором - он действует как замедлитель окружающей среды (дом имеет естественную вентиляцию), открытая отделка демонстрирует качество изготовления, а конструктивно требовалось наличие больших вертикальных консолей и балок.Ростверк из глубоких сужающихся балок простирается от вертикальных консолей высотой 8-10 м и длиной 32 м, образуя ограждение высокого уровня в комнату внизу. Эти "комнаты" варьируются по размеру от 18 х 3 м в самом большом до 3 х 3 м в самом маленьком.

Сложность достижения этой кажущейся простоты была обманчивой. Требовалось 14 отдельных наград партийной стены, и попасть на площадку можно только через арку шириной 3 метра и высотой 4 метра. Вертикальные консоли должны быть построены в пределах 150 мм от существующих стен, и во время строительства на стены не должно оказываться давление.Наш субподрядчик разработал метод использования специально разработанной и изготовленной стальной опалубки в задней части стены, передающей силы к передней части опалубки, которая снова подпиралась на плиту. Из-за ограниченного характера площадки проект пришлось строить от задней части площадки поэтапно по направлению к передней части площадки, поскольку мобильные краны были единственным возможным решением для укладки бетона и перемещения опалубки.

Тщательное исследование технических характеристик бетона было проведено нами, Arup и клиентом. Хотя бетон был первым решением, были проблемы, связанные с получением требуемой отделки и цвета.Визиты на места из Лондона в Берлин были предприняты для того, чтобы сузить круг желаемых и, что более важно, нежелательных. Мы искали «безупречный результат», но безуспешно. Некоторый характер также был требованием, а не очень ровным равномерным цветом во всем. Это вопросы, которые носят субъективный характер, и поэтому их сложно включить в спецификацию. Решение состояло в том, чтобы исследовать методы, используемые в конкретном бетоне, который нам понравился, и с этого момента написать спецификацию.Были указаны пробные панели, а стены подвала использовались для проверки различных деталей фаски и отверстий под болты, поскольку очень важна была ровность отверстий под болты как в отделке, так и в разметке.

Окружающая среда Дом с естественной вентиляцией, которая регулируется с помощью тепловой массы, затенения и движения воздуха. Крыша, хотя и сделана из стекла площадью 300 м2, имеет высокоэффективное солнечное покрытие, три различных плотности стекол, жалюзи с электроприводом, и открывающиеся вентиляционные отверстия, все из которых способствуют высокому уровню контроля внутренней среды обитателями.

Материалы Во всем доме использовалась очень ограниченная палитра материалов, состоящая из нержавеющей стали, бетона, стекла и алюминия. Полированная бетонная стяжка полов, бассейн и ванные комнаты, облицованные нержавеющей сталью, открытая бетонная конструкция стен и балок, кухня из нержавеющей стали, раздвижные двери и окна с алюминиевым каркасом, перфорированная гофрированная нержавеющая сталь, используемая в качестве облицовки и внешних экранов и дверей.

ᐂ Устройство стяжки пола «ВЕРМИИЗОЛ» СТ-450

Устройство стяжки пола «ВЕРМИИЗОЛ» СТ-450
Область применения

Устройство приготовления изоляционной смеси пол «ВЕРМИИЗОЛ» ™. экологически чистый материал, предназначенный для теплоизоляции зданий и сооружений различного назначения.Рекомендуется к применению при необходимости снижения нагрузок на основание, для создания конструкции перекрытия со звуко- и теплоизоляцией. Особенно рекомендуется для использования в жилищном строительстве, так как снижает стоимость кв. квадратных метров, предназначенных для устройства, и выравнивающая плита наносится на землю как при ремонте старых построек, так и при строительстве новых.

Сухая смесь «ВЕРМИИЗОЛ» ™ СТ-450 - это многокомпонентный обогреватель, состоящий из неорганических химикатов, цемента и природного тепло-звукового наполнителя - вермикулита.После замешивания сухой порошковой массы «ВЕРМИИЗОЛ» ™ готовят к использованию теплозвуковую смесь для устройства элемента пола.

Подготовка поверхности

Поверхность основного пола должна быть сухой и чистой от пыли и остатков других растворов, при необходимости обработанной пропитками глубокого проникновения. Чтобы пробить необходимую толщину слоя теплоизоляции и соблюдение горизонтальности поверхности, на перекрытиях следует установить маячки.

Modus Operandi

Содержимое одного мешка массой 14 кг сухой смеси переливают в чистую емкость объемом не менее 40 литров.Затем добавьте примерно 18-20 литров воды и перемешайте миксером до однородной массы. При необходимости добавьте небольшое количество воды.

Смесь должна быть густой, слегка размытой, но не распределяться по поверхности. На галстуках ставятся полосы ограниченных маячков.

Метод укладки

Связи укладываются полосами, ограниченными маяками, через один, начиная от стены и продвигаясь к входной двери. После заполнения нечетных полос планки Маяка снимают и заливают раствором четные полосы.Если тесьма наливается подряд, маяки снимают через 1-2 дня. Связать в каждой комнате, чтобы залить сразу весь пол. В противном случае между отдельными участками, залитыми в разное время, выдерживать ширину шва 1-2 см.

После укладки и высыхания теплоизоляционного раствора «ВЕРМИИЗОЛ» ™ СТ-450 на его поверхность укладывается обычная цементно-песчаная стяжка или самовыравнивающиеся или баковые смеси. При значительных загрузках арматуры цементно-песчаной стяжки.

В соответствии с назначением помещения полы должны соответствовать требованиям по прочности (на истирание и удары), жесткости (не прогибаться), эффективности, гигиеничности (легко чистить и чистить) и иметь минимальное поглощение тепла.Во влажных помещениях полы должны быть водонепроницаемыми, а в пожаробезопасных - пожаробезопасными.

Поэтому устройство стяжки пола «ВЕРМИИЗОЛ» СТ-450 в силу своей экологичности и прекрасных эстетических свойств теплоизоляции и звукопоглощения приобретает все большее значение.

Варианты устройства полов для различных объектов:

Повторное освещение маяка | Netherhall House

Приходскую церковь Святого Патрика часто называют «маяком», оазисом спокойствия и молитвы среди шума и суеты одного из самых оживленных и наименее целебных районов Лондона.По соседству находится Астория, секс-клубы, бары, рестораны, зловонные переулки, которые являются домом для торговцев наркотиками и их жертв. Здесь расположены штаб-квартиры Red Bull, FA и Bloomsbury. Отражая разнообразный фон района, прихожане маленькой церкви приезжают со всего мира и населяют все социальные слои. Каждый день месса проводится на испанском, португальском, английском и кантонском языках. До ремонта церкви можно было встретить туриста, бездомного, ищущего тихое место для ночлега, или одного из различных рабочих из района за облупившейся краской и темным нартексом.С архитектурной точки зрения можно сказать то же самое. Итальянский стиль 19 века охватывает более старое здание, построенное еще в 17 веке.

Но к 21 веку время разрушило здание. Сказали сухая гниль, сырость и городское загрязнение, приходский священник о. Социальные проекты Александра Шербрука становились все масштабнее и масштабнее. Следовательно, возникла острая необходимость в дополнительном пространстве. В то же время необходимо было восстановить прекрасное мастерство, которое неуклонно затмевали десятилетия грязи.Хавьер Кастаньон из Castanon Associates Architects объединил шесть месяцев планирования и двенадцать месяцев физического труда в часовую презентацию для жителей Netherhall House 15 октября. Поэтапная трансформация здания, внесенного в список памятников архитектуры II степени, была проведена стремительно, и жителям были показаны ключевые моменты проекта, а также различные практические задачи, с которыми столкнулась команда художников, архитекторов, инженеров, археологов. и строители. Когда Хавьер впервые вошел в церковь, он сразу заметил решетку, идущую по обе стороны от центрального прохода.Он предположил, что нынешний этаж на самом деле не был первоначальным. Это подтвердилось после того, как он взял пробу земли полым сверлом у ступенек бокового входа. Были кирпичи, потом земля, потом ничего. Тогда он понял, что это многообещающий знак для его планов. Если бы у них не было возможности выйти на и без того многолюдные улицы, они бы копали.

Но выкопать более трех метров в центре Лондона - это не просто вырыть новую клумбу. Более 300 рисунков и эскизов должны были быть отправлены многим сторонам, связанным с этим объектом, включая English Heritage, Комитет исторических церквей и постоянно бдительный комитет планирования совета.История самого здания весьма красочна. Первоначально это был роскошный дом в районе Лондона, предназначенный только для помещиков. Он был окружен «Рукеринами», печально известными затопленными джином трущобами, изображенными Хогартом в его картине «Джин-лейн». Многие жители были ирландцами, поэтому существовала потребность и желание религиозного служения; когда в 1791 году антикатолические законы были смягчены, отец О’Лири смог приобрести здание, и в следующем году оно было освящено как церковь.

Насыщенный более чем трехвековой жизнью, неудивительно, что археологам пришлось тщательно рыться в каждом мешке с мусором. Была еще одна археологическая причина, и это было потому, что Хавьер копал глубже, чем какие-либо известные записи в этом районе. Должен был существовать «план смягчения последствий» - Хавьер должен был убедиться, что ни один камень не остался незарегистрированным, и на несколько недель это место превратилось в архитектурную траншею, полную терпеливых ученых, осторожно выискивающих все интересное. Это включало ударную воронку с неразорвавшейся бомбой времен Второй мировой войны, которая была отмечена и увековечена мемориальной доской.

Когда желаемый уровень был достигнут и археологи насытились, началась тяжелая работа. Окно возможностей, предоставленное Хавьеру, было чрезвычайно тесным. Новая транспортная инициатива Crossrail должна была начать работу в Сохо, что дало проекту 12 месяцев на завершение. В процессе раскопок выяснилось, что пустое место от пробы сверла, взятого возле ступенек, все-таки не так уж и пусто. Это означало, что отпадет необходимость в подкреплении (поддержании здания за счет установки новых фундаментов), что резко сократит время.«Пустое пространство» представляло собой просто промежуток между колоннами здания и внешней стеной, который был снесен с поверхности (оставаясь неповрежденным под землей). Промежуток прагматично можно использовать в качестве каналов для труб, обеспечивающих охлаждение и обогрев. На первом этаже были возведены четырехэтажные леса, и на каждом уровне применялась та же методическая процедура. Снизу укладывались стальные балки, сверху укладывались профнастилы. Затем был слой проволочной сетки, затем изоляция, теплый пол, стяжка, ДСП и, наконец, слой бетона для герметизации всего этого.

Когда закончили полы, планы, которые мы видели в начале презентации Хавьера, начали обретать смысл. Его основная цель при проектировании здания - привнести как можно больше естественного света. Человеческий глаз невероятно чувствителен к различиям между естественным и искусственным светом, и первый всегда рассматривается как лучшая среда. Умело используя шахты, Хавьер смог сделать именно то, что задумал, и в результате рассеял атмосферу тесного и грязного подвала.В пристройке теперь размещались приходские офисы, гардероб, многоцелевое помещение, в котором можно было проводить собрания, работать бездомные кухни и многое другое. Здесь есть два лекционных зала, туалет для инвалидов, кабинет переводчика и кабинет Cenacolo, службы, специально предназначенной для лечения наркоманов.

В завершение реставрации украшений церкви были обнаружены изысканные детали. После простого протирания первоначальная краска была открыта - шесть раз спустя грязно-зеленый цвет превратился в великолепный синий цвет.Высоко возле крыши была найдена небольшая надпись; Это была подпись Джона Харбинда Пауэлла, ученика и сотрудника великого архитектора 19 века Пугина. К сожалению, не все оригинальные окрашенные панели можно было восстановить, и были приглашены опытные художники, чтобы помочь воссоздать стиль, а также эффект мрамора на огромных плитах рядом с главным алтарем. Результатом стала впечатляющая метаморфоза, получившая широкое признание в средствах массовой информации. Наконец, 31 мая 2011 года открытие церкви было отмечено мессой и возвышающим памятным музыкальным произведением под названием «Св.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
