Ленточный фундамент что это такое фото: разновидности и этапы монтажа пошагово с фото

Содержание

Ленточный фундамент - фото, ширина, глубина, арматура, утепление

В сети немало фото с ленточным фундаментом. Можно увидеть, какие оплошности допускаются и к чему приводят подобные просчеты. Избежать разрушения коттеджа в скором будущем можно. Для этого до начала работ следует решить, — монолитный или сборный будет фундамент дома.

В любом случае до начала всех работ проводят исследования грунта, составляется проектная документация. Расчетным методом определяется ширина ленточного фундамента, его глубина. Одновременно с этим выясняется сечение арматуры, необходимое количество материалов.

Определяем габариты фундамента

Такие характеристики, как глубина ленточного фундамента, его ширина, протяженность выясняются расчетным путем. Ведь они зависят не только от размеров и планировки дома, но и параметров грунта. Следовательно, не экономьте на исследовательских работах.

Сейчас мы с вами определим, какие характеристики требуются для расчета фундамента ленточного вида. Ориентируясь на них, вы сможете определить круг действий.

  1. Тип грунта и его состав;
  2. Вес коттеджа;
  3. Ветровая и снеговая нагрузки,
  4. Высота залегания грунтовых вод;
  5. Глубина промерзания грунта.

Заметим, что эти показатели не играют роли для определения минимальной ширины ленточного фундамента. Как правило, данный параметр принимается равным ширине стен. В большинстве случаев, эту характеристику увеличивают, согласно расчетным данным. Стоит сказать, что свес стен допускается над фундаментом лишь на ширину в 10…13 см.

Размеры подошвы фундамента

Ориентируясь на расчеты специалистов, можно выяснить и иные характеристики основы дома. Например, глубину ленточного фундамента, общий вес дома. Однако стоит напомнить, что некоторые данные подбираются из свода правил, ГОСТов. Речь идет о глубине фундамента, которая зависит от нагрузок.

Размер подошвы основы коттеджа рассчитывается с тем условием, чтобы вся нагрузка строения не превышала максимального порога давления на грунт. Во время определения этих параметров становятся известны такие факты, как:

  1. Требуемое количество бетона,
  2. Арматура для ленточного фундамента (материал, количество, диаметр),
  3. Вариант опалубки,
  4. Возможности утепления основы дома,
  5. Гидроизолирующие материалы и их количество,
  6. Требуемое количество песка.

Устройство фундамента – особенности и секреты

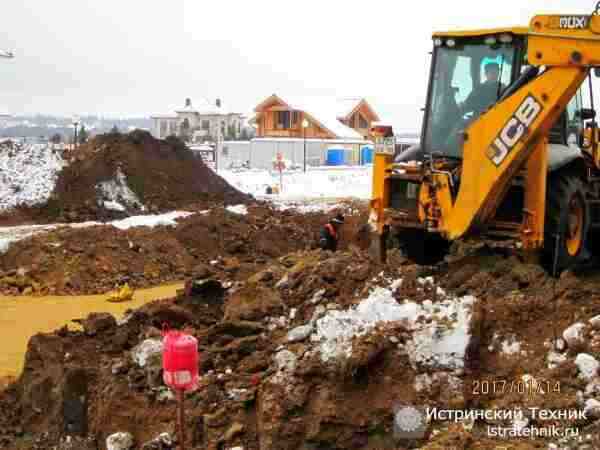

Не стоит углубляться в организацию траншеи. Об этом немало говорилось на нашем сайте. Мы же поведаем о том, что без песчаной подушки просто не обойтись. Вы можете посмотреть ленточный фундамент на фото. Как видите, в качестве замены песка можно применять и щебень. Считается, что смесь этих двух составляющих (песка 40% и 60% щебня) является лучшей. Каждый слой проливается водою и тщательно утрамбовывается.

Теперь настала пора позаботиться об арматуре для ленточного фундамента. Согласно пункту 7.3.5 в СНиПе 52-01-2003, содержание продольной арматуры в фундаменте должно быть не менее 0,1 % от площади рабочего сечения основы строения.

Из арматуры для ленточного фундамента собирается каркас. Не советуется специалистами в этот момент пользоваться сваркой. Считается, что наиболее прочный способ соединения — это вязка проволокой.

Займемся утеплением ленточного фундамента. Заглубленное основание можно смело защитить от перепадов температур снаружи здания или изнутри. Мелкозаглубленный же фундамент следует утеплять по иной технологии. Для этого используется пеноплекс.

Итак, заливается слой подбетонки. Он должен составлять около 3…3,5 см толщины. Далее монтируется гидроизоляция и укладывается теплоизолирующий материал. Остается залить раствором ленточный фундамент, как на фото. Не забывайте выпустить воздух из не застывшего бетона и создать ровную поверхность.

Желательно, если заливка производится единожды без перерывов. В этом случае риск промерзания и разрушения стыков будет отсутствовать. Если же по каким-то причинам вы не можете реализовать данное требование, то заливаете горизонтально всю поверхность траншеи. После этого можно начинать новый замес раствора. Во время работы помните – никаких вертикальных швов в фундаменте быть не должно!

Если вам осталось что-то непоятно, вы всегда можете поинтересоваться на нашем сайте. Допускается также просматривать ленточный фундамент на фото. Поверьте, порой оказывается достаточным внимательно осмотреть картинку, чтобы понять дальнейшие действия.

120 фото основных технологий строительства базового элемента

Планируя построить дом или хозяйственную постройку, необходимо правильно рассчитать и соорудить фундамент. В зависимости от особенностей грунта и общей нагрузки специалисты рассчитывают габариты и тип необходимого основания. Именно правильно изготовленный проект основы убережет вашу будущую постройку от разрушения и оседания.

Виды фундамента для дома

Надежный, прочный и долговечный фундамент может быть нескольких разновидностей: ленточный, плитный, свайный или столбчатый. В некоторых случаях возможно изготовление комбинированного типа.

Ленточный вид

Огромная бетонная лента без начала и конца, вот что можно увидеть на фото ленточного фундамента для дома. Она может быть монолитной или выполнена из отдельных блоков. Тот или иной вид конструкции равномерно распределяет нагрузку, от расположенного на ней здания, и передает почве.

Он изготавливается по периметру здания и в местах установки несущих стен. Вся остальная же площадь может использоваться в качестве подвалов и погребов.

Такой фундамент распространен для установки заборов, хозяйственных построек и частных или дачных домов.

Заливка фундамента такого типа может осуществляться своими руками, при правильно разработанном проекте основания, и с привлечением строительной техники. Этот тип основы отличается легкостью изготовления, долговечностью и прочностью.

Столбчатый вид

Это самый недорогой из вариантов фундамента, который доступен каждому строителю. Он рассчитан на относительно небольшие нагрузки и используется для постройки не больших одно или двухэтажных построек, в том числе деревянных домиков. Важным условием укладки такого основания является применение его в почве устойчивом к различным температурным перепадам.

В грунт или предварительно проделанную скважину устанавливаются столбы, соединяющиеся по верху балками из железобетона.

Так же как и ленточный, данный вид фундамента классифицируется на сборные и монолитные. В первом случае укладываются столбы из блоков, во втором в скважины заливается бетон.

Плитный вид

Представляет собой монолитную железобетонную армированную плиту, укладываемую на достаточную глубину, определенной толщины (от 30 до 100 сантиметров). Чем больше толщина фундамента, тем более толстую арматуру используют. Стандартный диапазон от 12 до 25 миллиметров.

Это один из самых дорогостоящих и надежных типов основания, используемых при строительстве больших зданий, либо любых построек на неустойчивом, «плывущем» грунте. Монолит может выдерживать как вертикальные, так и горизонтальные деформации и большие нагрузки.

В зависимости от предполагаемой постройки плитный фундамент разделяется на: монолитный, кесонный и шведская стена.

Свайный вид

Две или более свай соединяются плитой или балкой из железобетона.

Фундамент на сваях применяется на плохой почве, которая не выдержит больших нагрузок, при близком расположении грунтовых вод или скрытом на глубине пласте песка, глины, способствующем «сдвиганию» грунта. А также для больших многоэтажных строений.

Для него используются деревянные, армированные, металлические или комбинированные сваи из бетона и металла.

Для изготовления такого типа фундамента потребуется привлечение большого количества строительной техники и значительные финансовые вложения.

Какой фундамент для дома лучше?

Чтобы ответить на этот вопрос, необходимо учесть несколько определяющих факторов:

  • Наличие грунтовых вод и на какой глубине они находятся.
  • Тип грунта.
  • Вид постройки и какую нагрузку она даст на основание.
  • Наличие погреба или подвала.
  • На какую глубину промерзает почва в холодное время года и предусмотрены ли какие-то коммуникации на участке?
  • На какой период времени рассчитывается здание?

Из каких материалов будет строиться дом?

Некоторые из этих данных могут содержаться у организации, предоставляющей участок. В противном случае, придется изучать эти вопросы самостоятельно с привлечением дополнительной техники и сторонних организаций.

Эта информация поможет выбрать оптимальный вариант фундамента с рекомендуемой глубиной залегания и другими параметрами. Всё это позволит избежать раннего разрушения постройки и ее растрескивания.

На основании полученных данных инженер-проектировщик изготовит проект здания с указанием рекомендаций к фундаменту и его установке. Необходимо тщательно следовать выданной инструкции.

Специфические особенности разных типов фундамента

Следует учитывать, что столбчатый и ленточный тип фундамента не используют на грунте с содержанием ила или с высоким коэффициентом пучинистости.

В данном случае сваи будут лучшим решение.

Следующий важный этап — утепление фундамента дома. Не стоит экономить на данном виде работ, так как дом не защищенный с внешней стороны, может легко покрыться плесенью, отсыреть и даже потрескаться.

Для утепления можно соорудить несъемную опалубку с проложенным сверху слоем из керамзита, ваты или пенопласта или использовать утеплители плитного типа. При выборе оптимального для данного строения способа, необходимо учитывать уровень сопротивления деформации и гигроскопические свойства материалов.

Отделка фундамента для дома

Это не только красивое оформление строения, но и дополнительная защита от непогоды, ветра и грязи, а также дополнительный слой теплоизоляции.

В зависимости от финансовых возможностей и предпочтений могут использоваться различные варианты декорирования: маячная и декоративная штукатурка, сайдинг, профнастил или плитка. Современный строительный рынок предлагает большое разнообразие вариантов. Каждый подберет что-то себе по душе.

Стоит помнить, что фундамент — основа дома. Нельзя экономить на его проектировании и изготовлении.

Фото фундамент для дома


Также рекомендуем посетить:

Типы фундаментов - 135 фото укладки и обзор технических характеристик

«Хорошего здания не бывает без хорошего фундамента.» Любое строительство зданий жилых или складских, берет свое начало от постройки фундамента, залога удачного строения и стройки без забот в дальнейшем. Это очень важная часть здания.

Фундамент держит строение на земле, принимая на себя весь вес здания, распределяя его равномерно на всю площадь грунта. От фундамента зависит прочность и нерушимость здания к деформациям.

Разновидностей фундаментов достаточно, какой нужен вам зависти от типа грунта и постройки. Мы подробно обсудим и рассмотрим их типы на фото, это будут фундаменты ленточного, стаканного и плитного типа (в народе плита). Взвесим все за и против и поможем вам определиться.

Ленточный тип фундамента

Пользуется большим спросом один из самых популярных фундаментов на стройке, благодаря своей прочности и долговечности. Сам процесс строительства довольно интересный и непростой, но это стоит того. Ведь срок службы ленточного фундамента 150 лет и выше.

Но для этого придется потратиться на материалы, а потребуется их много. Этот фундамент больше востребован для строительства частных домиков, на грунте, где грунтовые воды находятся глубоко и ровная поверхность, в общем не на скалах.

Что такое ленточный фундамент и как он выглядит? Это армированная бетонная полоса или лента, проходящая по всему контуру дома. Исходя из этого, фундамент оказывается очень прочным и имеет свойство выдерживать серьезные нагрузки.

Полоса проходит под всеми внутренними так и наружными стенами. Используется такой тип фундамента для газобетонных, бетонных, кирпичных тяжелых зданий.

Плюс этого типа в том, что непосредственно под домом можно делать подвальное помещение, а что там будет гараж, бар или погреб решать вам.

Затраты, конечно, приличные ну как говорилось выше это стоит того, за такой длинный срок он окупит себя с лихвой. Ну конечно если будет сделано все правильно и по технологии.

Способ устройства ленточного фундамента

Чаще всего основание фундамента закапывается на 20 см ниже промерзания грунта. Промерзание в каждом регионе конечно свое, ну среднее около метра. От толщины стен зависит и размер ленты. Есть не два вида такого фундамента:

  • Углубленный применяется для тяжелых построек много этажных. Соответственно количество строительных материалов больше и глубина уже 30 см ниже точки промерзания.
  • Малозаглубленный делается для легких не больших кирпичных и деревянных домиков. Закладывается он на небольшую глубину от 50 до 70 см.

Непосредственно под строительство копается траншея по контуру несущих стен и дома. Потом ровняем дно в один уровень и насыпаем песчаную подушку 10-15 см. Слой из щебня не меньше, чем из песка и самое главное трамбовка, она должна быть не однократной и можно даже водой пролить песок перед трамбовкой.

Чем больше высота фундамента тем толще сыпется подушка. Дальше делаем опалубку будет она съемной или нет решать вам, используем армированный каркас или сетку и можно заливать бетон.

Плюсы: долголетие, способность сделать погреб или подвал, устойчивость при тяжелых зданиях, высокая прочность.

Минусы: цена не маленькая, и объём работы большой.

Фундамент стаканного типа

Используется в строительстве производственных и промышленных зданий, мостов и автостоянок по этому не очень популярен. В конструкции фундамента присутствуют такие бетонные элементы как плита, она укладывается на подушку из песка, подколенник емкость похожая на стакан, колонны или бетонный столб элементы для балок держащих всю конструкцию.

Этот тип делится на два вида: сборный фундамент с уклонной поверхностью, монолитный с горизонтальной поверхностью. Используется фундамент стаканного типа только на устойчивом грунте.

Плюсы этого типа: высокое качество так изготавливается на заводах с учетом ГОСТа, скорость и легкость сборки готовой конструкции, срок службы.

Минусы этого типа: очень высокая цена, транспортировка на место назначения, ну и техника при монтировании.

Фундамент плитного типа (плита)

Плитный тип фундамента очень прочный и надежный, при этом и дорогой. Его высокая цена и за большого объёма бетона и изоляции, а также габаритов, так как он льется под всю основу дома.

Для его монтажа роется котлован, глубина зависит высоты фундамента (30-50 см.) с учетом подушки около 10-15 см и в добавок пенопласт или другой вид теплоизоляции. Дальше ровняем основу ямы, засыпаем песком, трамбуем.

Укладываем гидроизоляционный слой гидролиза или рубероида спаянный горелкой. Потом слой утепления в зависимости от климата и утепляется это фундамент со всех сторон.

Собираем опалубку нашей плиты из фанеры или досок, внутрь плиты укладываем арматуру диаметром не меньше 10 мм. Ложится арматура решеткой с окнами от 20 до 35 см, и связывается проволокой с помощью крючка.

Плюсы фундамента можно поставить любой дом, несмотря на вес, на любых типах грунта. Армированная конструкция плиты является играющей на поверхности, за этого его ещё назвали плавающим.

Минусы плиты ее цена, но это того стоит.

Какой тип фундамента выбрать решать вам не забудьте учитывать геологические свойства грунта, на котором строите. Не забываем про свои финансовые возможности и то что «скупой платит дважды» тоже стоит помнить.

Надеюсь что статья помогла вам определиться какой фундамент лучше для вашего дома, и более или менее разъяснила некоторые тонкости, этого очень важного этапа строительства дома. Удачи в ваших начинаниях.

Фото основных типов фундаментов


Также рекомендуем посетить:

устройство, опалубка для ленточного фундамента (видео, фото)

Ленточный фундамент, как видно из названия, — это основание здания, которое сомкнуто в ленту (или контур). Конструкция из железобетона должна проходить по всему периметру строения и под всеми его несущими стенами.

Основы такого типа способны выдерживать огромные нагрузки. На таком основании может быть построена дача, особняк или высокое 2-х или 3-х этажное здание. В данной статье обсуждаются виды и принципы устройства этого «краеугольного камня» всей конструкции. В конце статьи вы также можете посмотреть видео ленточный фундамент. Так же вы можете прочитать про особенности и этапы организации подушки под ленточный фундамент тут.

Фундаменты ленточные, виды

В природе существует два типа ленточного фундамента:

  •  мелкоуглубленный;
  •  углубленный (на глубину промерзания).

Кроме того, различают по крайней мере два вида конфигурации оснований: сборные и монолитные.
Главное достоинство монолитного фундамента перед сборным — это его высокая прочность (прочнее на 20%). Независимо от типа, основание должно быть на 10 см меньше (минимум) для большей устойчивости здания. Это делается для того, чтобы снизить давление на поверхность основания. Некоторые тонкости приготовления крепкого основания вы можете прочитать в советах ниже, либо просмотреть, что такое ленточный фундамент видео. Как установить опалубку для ленточного фундамента вы найдете здесь.

Подготовка крепкого основания

Раствор для основы можно приготовить самому, значительно сэкономив на цене, либо заказать готовый цемент на заводе. Во втором случае можно гарантировать большую удельную прочность получившегося основания. В случае возведения здания с несколькими этажами, а также если вы новичок в этом деле, то убедительно советуем вам заказать готовый цементный раствор. Читайте так же возведение ленточного фундамента на склоне на этой странице. А вот как выбрать марку бетона для ленточного фундамента? Ответ вы найдете в этой статье.

Важно! Если вы хотите быть уверенными в прочности фундамента, рекомендуется заказать готовый цементный раствор на заводе.

Крепость основания также во многом зависит от умелого монтажа арматурного каркаса. Для этой цели, металлоконструкция (сваренные между собой пруты арматуры) располагаются по всему периметру после подготовительных работ, в виде прокладки песчаной подушки и рубероидной основы.

Стоит также учитывать, что все последующие строительные работы, в том числе возведение стен, следует вести после окончания периода «созревания» бетона (около одного календарного месяца). За такой промежуток времени монолитное основание наберется своей максимальной крепости. В этом время важно защитить его от влаги, накрыв, к примеру, рубероидом.

Для гидроизоляции всей поверхности фундамента от грунтовых вод и сырости, его обмазывают горячим битумом. Снаружи, ту же роль играет штукатурка (для защиты от дождя).

Расчет цены на ленточный фундамент

Чтобы рассчитать стоимость ленточного фундамента, необходимо принять во внимание следующие моменты:

  •  разбиение осей предполагаемого фундамента;
  •  прокладка песчаной подушки и рубероидной основы;
  •  подготовка траншеи;
  •  арматурные каркасы;
  •  установка опалубки;
  •  подготовка и заливка бетона.

Стоимость устройства ленточного фундамента, принимая во внимание вышеупомянутые пункты, а также стоимость расходных материалов, возможно просчитать одним из строительных калькуляторов, которых в сети существует великое множество (такие программы доступны даже для установки даже на смартфон или планшет). О том как правильно рассчитать ленточный фундамент вы сможете почитать перейдя по этой ссылке.

Важно! Стоимость монтажа ленточного фундамента вы можете посчитать на строительном калькуляторе.

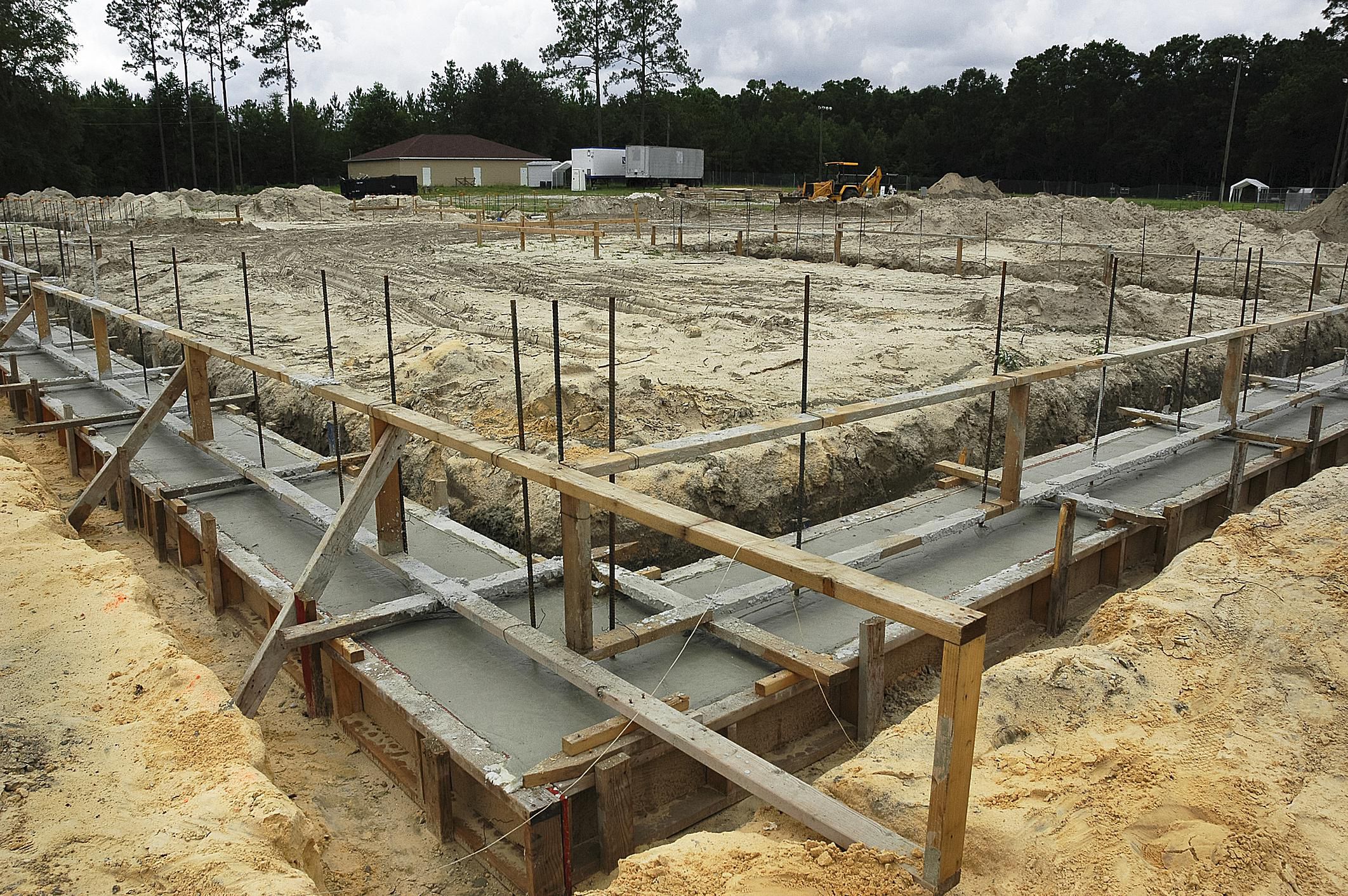

Как выглядит ленточный фундамент фото + видео

Каждому строителю (особенно новичкам) хочется взглянуть на фото ленточного фундамента, перед тем, как моделировать и монтировать его самому. Мы бы тоже порекомендовали вначале посмотреть на его устройство. Возможно, даже лучше будет посмотреть фундаменты ленточные видео. Некоторые видео уроки доступны на этой странице. Другие можно увидеть на любом из популярных видео хостингов, например здесь — ютуб видео строительство ленточный фундамент.

Важно! Смотрите устройство ленточного фундамента видео для лучшего усвоения принципов строительства.

Итак, как мы увидели, в устройстве этой конструкции нет ничего непонятного. Любой начинающий строитель может освоить основные принципы монтажа (что такое ленточный фундамент смотреть видео). Если следовать всем вышеприведенным рекомендациям, то успех вашего строительного проекта будет очевиден для всех. Надеемся, что, приведенная на этой странице информация, а также видео обзор «монтаж ленточного фундамента видео», помогут вам в этом не легком деле.

Материалы для ленточного фундамента

При строительстве частного дома, первое что нужно построить – это фундамент. Именно эта часть здания будет испытывать колоссальные нагрузки, поэтому от основания напрямую зависит срок эксплуатации всей постройки. В этой статье, мы рассмотрим устройство ленточного основания.

Кроме того, мы рассмотрим некоторые его виды, а также какие нужны материалы для ленточного фундамента.

Что такое ленточный фундамент

Наверное, каждый знает, что такое фундамент – это часть сооружения, испытывающая нагрузки и переносящая их на основание, или, другими словами, на грунт. Верхнюю часть называют обрезом или поверхностью. Нижнюю часть, которая соприкасается с основанием, называют подошвой.

Существует множество видов оснований, но в этой статье мы рассмотрим ленточный. Это железобетонная полоса, проходящая по периметру всего здания. Полоса проходит под каждой стеной, сохраняя при этом одинаковую форму поперечного сечения. Технология строительства данного довольно простая, хотя и требует больших затрат труда и материалов, по сравнению с другими видами.

Ленточный фундамент отлично переносит большие нагрузки. Поэтому неважно, из каких материалов будут возводиться стены – кирпичных, деревянных, бетонных или каких-либо еще. Кроме того, можно делать кровлю из тяжелых кровельных материалов – например, черепицы. Из плюсов стоит также отметить, что данный тип основания вы можете возводить практически на любых поверхностях и при правильно сделанной работе, можно не бояться осадки данной конструкции.

Важно! При строительстве дома важно серьезно подойти к устройству фундамента.

Если допустить ошибки при проектировке и строительства данной части, последствия могут быть плачевными – от перекосов в некоторых местах, до серьезных трещин или даже осадков. Кроме того, иногда стоимость конструкции может достигать третьи или даже половины всей стоимости постройки, поэтому нам не нужны перерасходы материалов через некачественный проект.

Оптимальное решение – это заказать проект в специальных фирмах или обученных проектировщиках. Важно составить специальный договор, который будет гарантировать качество фундамента. Хотя данная работа стоит денег, вы будете иметь гарантию качества, и в случае неприятностей, будете знать, куда обратиться.

Конструкция ленточного фундамента

Если говорить о конструктивных особенностях, то ленточные фундаменты бывают монолитные и сборные. Монолитные фундаменты выполняются из цельного железобетонного элемента, непосредственно на стройплощадке. Сборные фундаменты представляют собой конструкцию из железобетонных блоков, изготовленные на заводе.

Кроме того, исходя от силы нагрузки, можно отметить:

  1. Мелкозаглубленный.
  2. Заглубленный.

Мелкозаглубленный подойдет для слабопучинистых грунтов с легкими стенами, например, кирпичными, деревянными, пенобетонными. Заглубленный используется для строительства тяжелых построек на пучинистых грунтах. Если планируется гараж или подвал, рекомендуется постройка данного типа фундамента. Хотя затраты на заглубленный фундамент существенно выше, нежели на мелкозаглубленный, он оправдывается отличной прочностью и не боится деформации. Из плюсов ленточного фундамента отметим то, что все работы можно производить своими силами, только делать это лучше в теплый период года.

Если говорить о сборных ленточных фундаментах, то наиболее часто они применяются для строительства гаражей, сараев и иногда для частных домов или коттеджей. Из минусов следует отметить, что по прочности, сборные фундаменты проигрывают монолитным, примерно на 20–30%. Сборный фундамент дополнительно можно усилить разве что металлической сеткой, но она не дает таких же результатов, как арматура.

Исходя из вышесказанного, каждый может определиться, какой фундамент подойдет лично ему. Ниже поданы материалы, из которых наиболее часто делается ленточный фундамент. Рассмотрим по отдельности каждый из них.

Железобетонное основание

На сегодняшнее время наиболее прочные материалы для строительства – железо и бетон. Поэтому конструкции, сделанные из данных материалов, очень долговечные и прочные. Если говорить о сроке годности железобетонных фундаментов, то по предварительным оценкам, данная конструкция может простоять около 150 лет. Благодаря чему такая долговечность и прочность? Благодаря железному каркасу, защищенному от коррозии бетоном.

Но, произвести данные работы самому непросто. Загвоздка заключается в том, что металлические прутья могут промерзать, кроме того, важно правильно подобрать калибр прутьев. Для заливки монолитной плиты или ленты, необходимо заранее заказать бетон марки М250 или М300 (в идеале М400 или М500).

Кроме того, работу следует произвести в один заход. Для заливки фундамента можно использовать съемную опалубку, например, из металлических щитов или досок, а также несъемную, используя специальные блоки. Плюсом несъемной опалубки следует отметить то, что она не нуждается в теплоизоляции, хотя цена ее довольно большая.

Собирать армированную конструкцию следует при наличии некоторых навыков. Если неправильно ее собрать, конструкция может раскрошиться под большим весом здания. Для армированной конструкции можно использовать металлические пруты от 10 до 16 мм в диаметре. Для проведения заливочных работ своими руками нужно:

  • расчистить участок от мусора или других посторонних предметов;
  • разметить и выкопать котлован, для разметки можно использовать нивелир;
  • насыпать дренажную подушку из песка и щебня;
  • смонтировать опалубку или несъемную опалубку;
  • поместить армированную конструкцию и вертикальные элементы каркаса;
  • произвести процесс заливки;
  • после полного затвердевания демонтировать опалубку.

Бутобетонный

Для строительства легких сооружений, например, бани, часто используется бутобетонный фундамент. Процесс производится с использованием крупных камней, которые укладываются на утрамбованное основание. Для произведения работы, нужно укладывать камни слоями, после чего утрамбовать и нанести слой раствора. Данный процесс повторяется несколько раз. Толщина каждого слоя около 20 см.

Важно правильно подобрать пропорции камней и бетона. Не следует экономить на цементе и добавлять слишком много камней. Пропорции должны быть примерно 50:50.

Важно, чтобы качество камней для фундамента было хорошее. Не добавляйте в раствор камни, которые рассыпаются или которые слишком хрупкие. Важно чтобы на поверхности камней не было грязи. Для лучшей адгезии или, другими словами, сцепления, можно дополнительно увлажнить камни.

Если говорить о форме камня, то не существует правил, которые требуют определенного размера или формы. Стоит лишь уделить внимание тому, чтобы камень был крепким, и на поверхности не было трещин.

Для приготовления раствора, для данного фундамента, рекомендуется использование цемента марки М400 или М500. Пропорции раствора 1:3. Не делайте слишком густую смесь, ведь нужно, чтобы раствор проник во все щели между камнями.

Кирпичный

Хотя многие боятся строить кирпичный фундамент, есть несколько причин, по которым такое мнение можно считать неправильным. Почему? Например, многие предпочитают не делать гидроизоляции, и ввиду этого, данная конструкция может испортиться. Кроме того, важно произвести правильные расчеты и иметь необходимые навыки. Поэтому можно сделать такой вывод: успех зависит от грамотного выполнения работ, правильных расчетов и качественных материалов. Если придерживаться правил, то средний срок службы кирпичного фундамента может достигать 30–40 лет.

Среди плюсов кирпичного фундамента можно отметить:

  1. Отсутствие тяжелых или крупногабаритных предметов, что дает возможность производить работы, не используя крана и дополнительных рабочих.
  2. Фундаменту модно придать любую форму, без использования опалубки.
  3. Себестоимость и усилия на сооружение невысоки.

Но, кирпичный фундамент имеет множество недостатков. Через гигроскопичность кирпича, он впитывает в себя влагу, что приводит к разрушению материала. Также такой фундамент зимой сильно промерзает, поэтому он нуждается в гидроизоляции. Да и подходит он далеко не для всех типам грунта. Данный фундамент следует возводить на стабильных грунтах, где уровень подводных вод не слишком высок.

Из блоков и плит

Фундамент из ФБС блоков идеально подходит для песчаных грунтов. Из плюсов можно отметить гибкость, а также то, что работу можно производить практически в любой период года.

Первое что необходимо сделать – геологическую разведку. Важно точно знать, на каком грунте производится работа, ведь данный материал подходит не ко всем типам грунтов. Например, если почва слишком мягкая или рассыпчатая, то блоки, ввиду своего большого веса, могут попросту просесть.

Также нужно точно рассчитать материалы, а для этого необходимо определиться, каких размеров нужен блок. Для правильных расчетов можно нанять специалистов или произвести расчеты при помощи специальных компьютерных программ.

При монтировании блоков, стыки не должны сходиться, ведь со временем в данных местах могут появиться трещины. Для того чтобы стыков было как можно меньше, рекомендуется использовать блоки 2,30 м. Также очень важно сделать тепло и гидроизоляцию.

Итог

Как мы увидели из этой статьи, существует множество методов, как сделать ленточный фундамент. Помните, что под каждый тип почвы нужен соответствующий фундамент. Советуйтесь с профессионалами и ищите приемлемый для вашей ситуации тип фундамента. При правильном проведении работ, у вас получится качественно сделать работу.

Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

Так выглядит готовый монолитный ленточный фундамент

Содержание статьи

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

  • Разметка участка.
  • Земельные работы.
  • Уплотнение основания, базовая подсыпка и трамбовка.
  • Разметка ленты.
  • Гидроизоляция.
  • Сборка и установка опалубки.
  • Вязка арматуры.
  • Заливка бетона и его вибрирование.
  • Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

Схема ленточного фундамента для дома, подготовка и разметка

В предыдущей статье, я рассказывал о том, как правильно рассчитать фундамент под кирпичный дом, ну а сегодня мы рассмотрим схему самого фундамента и определим, под какими стенами он необходим. Так же, в этой статье, я расскажу о том, как подготовить участок и правильно разметить все стены, под которые будет заливаться бетон.

О том, какой фундамент для кирпичного дома лучше, мы уже разобрались, и, в нашем случае, выбор пал на ленточный, ну а чтобы не повторяться – сразу приступим к схеме.

Для того, чтобы определиться со схемой ленточного фундамента, давайте взглянем на схему расположения комнат в доме.

Как мы видим – стен в доме очень много, и заливать монолитную железобетонную ленту под каждую из них – нецелесообразно, так как в этом случае, стоимость фундамента возрастет, как минимум, в два раза.

В большинстве случаев, достаточно устройство фундамента только под несущими и тяжелыми стенами. А тонкие и относительно легкие перегородки можно будет возвести на черновом бетонном (железобетонном) полу.

Несущие и самонесущие стены

Теперь давайте взглянем на схему самого фундамента, а далее я объясню, по какому принципу были выбраны внутренние несущие стены.



Несущие стены №1 и №2 предназначены для того, чтобы более равномерно перенести нагрузку от кровли на фундамент. Дополнительное их предназначение – не дать значительного «провисания» деревянным потолочным балкам, так как между противоположными наружными стенами очень большое расстояние.

Ниже на схеме видно, как будут располагаться потолочные деревянные балки, на которые будет опираться вся крыша.

В связи с этим, эти стены будут, как минимум 20 – 25см толщиной, а это значит они уже будут иметь относительно большой вес. Помимо этого, на них еще будет опираться крыша, а отсутствие фундамента под такими стенами – чревато последствиями.

Стена №3 отделяет гараж, от основного дома. Насколько хорошо бы не отапливался гараж, все равно, в зимний период, это будет самое холодное помещение в доме из-за постоянно открывающихся ворот.

Так вот, в связи с вышесказанным, для удержания тепла в доме, решено было эту стену сделать утолщенной, такую же, как и все наружные стены. Хотя она и будет, практически, самонесущей, все равно будет иметь значительный вес, что подразумевает собой, наличие под ней достаточного фундамента.

Остальные стены, разделяющие комнаты и другие помещения между собой, можно сделать тонкими перегородками, нагрузку от которых без проблем выдержит армированный бетонный пол, залитый по грунту. Другими словами, фундамент под самонесущими тонкими перегородками заливаться не будет.

Толщина фундамента под несущими стенами

В предыдущей статье, в которой мы рассчитывали фундамент под кирпичный дом, я говорил, что вся монолитная железобетонная лента будет толщиной 40 см, несмотря на то, что общая толщина наружных стен будет около 50 см.

Ниже на схеме видно, как будет располагаться стена шириной 50см на цоколе шириной 38 см. (Почему фундамент 40см, а цоколь 38см – читайте в предыдущей статье).

Схема достаточно приблизительная и, соответственно, без соблюдения пропорций. Такие параметры, как толщина песчаной подушки, толщина монолитной железобетонной плиты и т.д. - мы рассмотрим позже, в соответствующих темах.

Так как поверх цоколя сразу будет залит черновой железобетонный пол, «провисания» стены не будет, а для прочности и опоры на грунт, подошва фундамента в 40 см, будет достаточной. Это позволит сэкономить на фундаменте.

Главным Вашим врагом в процессе разметки фундамента является трава и неровности грунта, из-за которых происходит большая часть ошибок в замерах. Поэтому, перед разметкой, будущий строительный участок был очищен от высокой растительности (травы, кустарников и т.д.). В большинстве случаев, для очистки и подготовки участка достаточно использовать триммер (бензо- или электрокоса).

Выравнивать ничего не пришлось, так как строительная площадка и так оказалась, более или менее ровной.

Конечно, на очистку было потрачено какое-то время и силы, но это позволило более точно разметить фундамент и в последствии значительно облегчило и ускорило работу.

Стоит добавить, что в нашем регионе следят за чистотой участков, а заброшенные и заросшие предполагают значительный штраф собственнику.

Разметка ленточного фундамента

Разметка производилась с помощью рулетки, шнура, колышков, сделанных из арматуры d8мм, и молотка, с помощью которого эти самые колышки забивались.

Первым делом, мы определяем месторасположение дома на участке. Схематично это выглядит вот так:

Прежде чем размечать расположение дома на участке, внимательно изучите документы, разрешающие строительство. Там должны быть прописаны основные правила размещения дома, относительно красной линии и соседских участков. На схеме красная линия внизу.

Теперь, необходимо разметить прямоугольный периметр всего дома. Ниже на схеме, периметр обозначен красными точками.

Только после этого, можно приступать к разметке фундамента. Теперь есть от чего отталкиваться и разметить все стены не составит особого труда.

Порядок и технология точной разметки фундамента под дом, без использования дорогих инструментов и приборов, очень проста и подробна описана в одной из предыдущих статей. В нашем случае, она производилась точно так же, поэтому не будем на этом останавливаться.

После точной разметки периметра дома, с проверкой совпадения размеров диагоналей, мы разметили все внешние стены, а затем и внутренние. Таким образом, все было готово к следующему этапу строительства нашего будущего дома.

Стоит добавить, что разметка производилась вдвоем около 2 часов, так как дом огромный с большим количеством углов. Кстати говоря, разметку можно провести и одному человеку, но это достаточно долго и тяжело сделать точно.

Ну вот, в принципе, и все, что касается схемы фундамента под дом, а также всех подготовительных работ. Ну а в следующей статье мы приступим непосредственно к устройству самого фундамента под кирпичный дом.

Ленточный фундамент - Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле, фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать ленточный фундамент из массивного бетона .В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна общей ширине стены или превышает ее, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. Это приводит к тому, что нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут потребоваться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться, если грунт мягкий или с низкой несущей способностью, чтобы распределить нагрузку на большую площадь. Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна осадка, или там, где может быть нецелесообразно создавать отдельные ленточные или подушечные фундаменты для большого количества отдельных нагрузок, могут использоваться плоты.См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунта на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE's Простые основы для малоэтажного жилья: «практическое правило» дизайна.

ленточный фундамент в домостроении Фотография, картинки, изображения и сток-фотография без роялти.Image 36073201.

ленточный фундамент в домостроении Фотография, картинки, изображения и сток-фотография без роялти. Изображение 36073201.

ленточный фундамент в домостроении

S M L XL редактировать

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всеобъемлющий

3456 x 4608 пикселей | 29.3 см x 39,0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3456 x 4608 пикселей | 29,3 см x 39,0 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принять

Ленточно-опорный фундамент - AMERICAN GEOSERVICES

КОЛОРАДО

Denver, CO
191 University Blvd # 375
Denver, CO 80206
(303) 325-3869
Наберите полный номер

Boulder, CO

2810 E. College Ave # 102
Boulder, CO 80303
( 303) 325-3869
Наберите весь номер

Fort Collins, CO
1281 E Magnolia St D250, Fort Collins, CO 80524
(303) 325-3869
Наберите весь номер

КОЛОРАДО

Colorado Springs, CO
738 Synthes Ave, Monument, CO 80132
(719) 344-8177
Наберите полный номер

Pueblo, CO
140 W.29th St # 311
Pueblo, CO 81008
(719) 344-8177
Набрать весь номер

Glenwood Springs, CO
1338 Grand Avenue # 316
Glenwood Springs, CO
(970) 436-7050
Набрать весь Число

OREGON

Portland, OR
Salem, OR
Lincoln City, OR
Newport, OR
Eugene, OR
Bend, OR

6312 SW Capitol Hwy # 231
Portland, OR 97239
(503) 922-3432
Набрать весь номер

ВАШИНГТОН

Сиэтл, Вашингтон
24 Roy Street # 727
Сиэтл, Вашингтон 98109
(206) 418-6634
Полный номер

Ванкувер, Вашингтон
Лонгвью, Вашингтон
41105 NE Cedar Ridge Rd
, WA 98601
(360) 437-6369
Набрать весь номер

ФЛОРИДА

Jacksonville, FL
6001 Argyle Forest Blvd,
Suite 21
Jacksonville, FL 32244
(904) 512-0085
Наберите полный номер

Orlando, FL
10524 Moss Park Rd,
Suite 204 # 701
Orlando FL 32832
(407) 362-1940
Набрать весь номер

ФЛОРИДА

Тампа, Флорида
701 S Howard Ave # 106, Тампа, Флорида 33606
(813) 569-7704
Набрать весь номер

Майами, Флорида
3725 W. Flaglen St,
Miami, FL 33134
(305) 677-9494
Набрать весь номер

Разница между ленточными и подкладными опорами

Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

Ленточные и подкладные опоры являются наиболее распространенными решениями, то есть они должны быть первыми в вашей повестке дня.

Вот все, что вам нужно знать как о ленточных, так и о подушечных фундаментах, включая характеристики каждого типа фундамента, а также их отличия и большинство подходящее использование.

Ленточные опоры

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой фундамент неглубокого заложения, обычно с уровнем основания не более 3 м от поверхности земли.

Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

Это вариант, который подходит для большинства типов почв, если они обладают подходящей несущей способностью.

Ленточные опоры, таким образом, могут обеспечивать непрерывную опору, которая чаще всего бывает ровной, но также может быть ступенчатой ​​для поддержки линейных конструкций, таких как несущие стены.

Источник изображения: DesigningBuildings.co.uk

Ленточные опоры - гораздо лучшее решение, чем опорные площадки, при работе с близко расположенными колоннами из-за способа их визуализации.

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней высотами, потому что ленточные фундаменты могут использоваться в качестве массивного бетонного фундамента.

Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

Глубина полосы обычно равна ширине стены или превышает ее.

Опора Ширина полосы часто в три раза больше, чем ширина опорной стенки, обеспечивая угол 45 градусов между основанием стенки и почвы.

Ленточные опоры также должны быть достаточно глубокими, чтобы избежать заморозков, хотя при работе с более мягкими почвами может потребоваться увеличение ширины.

Тем не менее, когда необходимо поддержать линейную стену путем распределения точек напряжения, ленточный фундамент часто является лучшим решением.

Подушечки опоры

Падовые фундаменты, также известные как подушечные фундаменты, также часто являются неглубокими фундаментами.

Однако, когда почва и тип почвы считаются подходящими, их можно сделать намного глубже.

Это сразу дает им контраст по сравнению с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

С точки зрения конструкции, одно из существенных отличий состоит в том, что опорные площадки не состоят из полос.

Вместо этого, как следует из названия, они образованы «подушечками».

Это куски бетона, которые могут иметь форму прямоугольников, кругов или квадратов, которые впоследствии выдерживают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

Намерение выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод опоры отличается от аналогов с ленточным фундаментом.

Это также делает подкладочные опоры хорошим вариантом для опоры грунтовой балки.

Верхняя поверхность этих конструкций может быть наклонной, но большинство подушек будут иметь постоянную толщину.

В то время как эта толщина должна быть достаточной для поддержки формы в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

«Ленточные и подкладные опоры являются наиболее распространенными решениями, то есть они должны быть первыми в вашей повестке дня.”

Опоры, помимо самых маленьких, могут быть усилены, чтобы уменьшить потребность в земляных работах.

Подушки-опоры за счет их образования могут использоваться в нескольких вариантах исполнения.

В то время как в одном проекте может использоваться серия хорошо разделенных пэдов, в других могут использоваться непрерывные пэды или сбалансированные базовые пэды.

Их самые большие падения часто связаны с ветром и / или подъемными силами.

Какие еще существуют типы фундаментов?

Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

Плотный фундамент является наиболее вероятной альтернативой и характеризуется как большая бетонная плита, которая простирается над загруженной областью.

Целью этого является распределение веса груза на большей площади для уменьшения нагрузки на грунт основания.

Он также может предотвратить дифференциальную осадку, чего не могут достичь ни блочный, ни ленточный фундамент.

Заключение

Несмотря на то, что основные функции подушек и ленточных фундаментов сильно различаются, использование единой ленточной конструкции будет подходить в различных ситуациях для концепции подушек и конструкций с единственной нагрузкой.

Если вы все еще не знаете, какие фундаменты можно использовать для поддержки стеновой конструкции, обратитесь к инженеру.

В конце концов, неправильное решение может обернуться катастрофой для всего проекта.

Fill Strip Foundation - купите эту готовую фотографию и посмотрите похожие изображения в Adobe Stock

.

{"88573192": {"content_id": "88573192", "title": "Заливка основы", "content_type_id": 1, "content_type": "image \ / jpeg", "content_thumb_url": "https: \ / \ / as2.ftcdn.net \ / jpg \ / 00 \ / 88 \ / 57 \ / 31 \ /160_F_88573192_iEg080AMsENo8JprpbUoZdI1v9Uh3Pma.jpg "," content_thumb_large_url ":" https: \ / \ / 00 \ / as2.ftcdn.net \ / \ / 57 \ / 31 \ /500_F_88573192_iEg080AMsENo8JprpbUoZdI1v9Uh3Pma.jpg "," content_height ": 335," content_width ": 500," content_original_height ": 2592," content_original_height ":" формат_файла_содержимого ": 3872," формат_файла " https: \ / \ / stock.adobe.com \ / bg \ / Download \ / Watermarked \ / 88573192 "," author ":" kuchina "," author_url ":" \ / bg \ / search? creator_id = 205495216 ", "content_url": "https: \ / \ / stock. adobe.com \ / bg \ / images \ / fill-strip-foundation \ / 88573192 "," content_path ":" \ / bg \ / images \ / fill-strip-foundation \ / 88573192 "," is_purchasable ": true, «is_template»: false, «is_chin_below»: false, «is_video»: false, «is_3D»: false, «is_image»: true, «is_vector»: false, «is_audio»: false, «is_illustrative»: false, «is_similar_id» ": false," is_similarity_search_allowed ": true," is_offensive ": false," possible_licenses ": [1,2]," asset_type ":" Изображение "," category ": {" id ": 578," name ":" Конструкция "}," premium_level ": {" 1 ":" image | standard | core | full | PT1 "," 2 ":" image | extended | core | full | PT5 "}," premium_level_id ": 0," meta_description ":" Заливная полоса фундамента - купите эту стоковую фотографию и изучите похожие изображения на Adobe Stock "," is_rush_mobile_compatible ": false," thumbnail_url ":" https: \ / \ / t4.ftcdn.net \ / jpg \ / 00 \ / 88 \ / 57 \ / 31 \ /360_F_88573192_iEg080AMsENo8JprpbUoZdI1v9Uh3Pma.jpg "," thumbnail_width ": 537," thumbnail_height ": 360," is_lazy_proct ", false_lazy_proct, false file_extension ":" jpeg "," getSubtypeLabel ": null," is_licensed ": false," media_type_label ":" Photo "," video_small_preview_url ": null," order_key ": null," category_hierarchy ":" Industry> Heavy Industry> Construction "," is_free ": false," avatar ": null," artist_page_url ":" \ / bg \ / subscriptionor \ / 205495216 \ / kuchina? load_type = author "," is_premium ": false," extended_license_price ":" 63, 99 \ u00a0 \ u20ac "," скачано ": false," default_license_id ": 1," license_details ": {" 1 ": {" product_key ":" \ / Applications \ / StockPT1 "," license_price ":" "," face_price ":" "," loaded ": false}," 2 ": {" product_key ":" \ / Applications \ / StockPT5 "," license_price ":" 63,99 \ u00a0 \ u20ac "," faces_price ":" "," скачано ": false}}," is_allowed_and_purchasable ": false," is_quotable ": false," is_not_allowed_by_org_admin ": false}}

Фундаменты для недорогих зданий

Основные моменты

В анализе используются две различные системы фундаментов, а именно; прямоугольные ленточные фундаменты и гнутые ленточные фундаменты соответственно.

Программное обеспечение для анализа методом конечных элементов ADINA используется для моделирования и анализа структурных и геотехнических характеристик обоих типов опор с акцентом на влияние изменения формы опор и типа почвы (Ks) на напряжения и грунт. поселок.

Результаты показали, что максимальное значение контактного давления уменьшилось примерно на 38% для гнутого ленточного фундамента по сравнению с традиционным ленточным фундаментом в жестком глинистом грунте и примерно на 25% в плотном песчаном грунте при увеличении вертикальной статики. нагрузки до пикового значения.

Уменьшение степени армирования между двумя типами опор составляет около 26% в пользу гнутых ленточных опор. При этом общая стоимость бетона для гофрированного ленточного фундамента меньше прямоугольного примерно на 18%. Итак, сложенная форма экономичнее обычного прямоугольного ленточного фундамента.

Реферат

Достижение экономичного и безопасного проектирования конструкций рассматривается как необходимое условие для инженера-строителя. Рыночные цены на арматурную сталь в мире за последние годы резко выросли. Таким образом, целью данной статьи является не просто снижение доли арматурной стали в фундаментах каркасных конструкций, а, скорее, минимизация этого соотношения за счет выбора наиболее эффективной формы опор (гнутых ленточных опор). Складчатые опоры использовались в качестве альтернативы обычным прямоугольным ленточным опорам. Высота исследуемой модели - десять этажей. В анализе используются две различные системы фундамента: прямоугольные ленточные фундаменты и гнутые ленточные фундаменты соответственно.Обе формы фундаментов будут спроектированы как сплошные фундаменты с решетчатой ​​формой под зданием. Также представлено сравнение двух систем в отношении бетонных секций и коэффициента армирования при одинаковых приложенных нагрузках. Программное обеспечение для анализа методом конечных элементов ADINA используется для моделирования и анализа структурных и геотехнических характеристик обоих типов фундаментов с акцентом на влияние изменения формы фундамента на напряжения в бетонном корпусе фундамента и подстилающих грунтах. В результатах исследований представлены внутренние напряжения в области основания и почвы, а также распределение контактного давления для усиленного гнутого ленточного фундамента, опирающегося на различные типы грунта. Также изучается влияние угла наклона складывания и типа почвы на результаты. Результаты показали, что гнутые ленточные опоры эффективны для уменьшения количества необходимого армирования, и такая эффективность в уменьшении требуемой стальной арматуры в опорах зависит от приложенных нагрузок на опоры и в некоторой степени от типа и свойств почвы.Уменьшение степени армирования между прямоугольными и фальцевыми типами фундаментов составляет около 26% в пользу гнутых ленточных фундаментов. Сравнительное экономическое исследование показывает, что общая стоимость железобетонного профиля для гнутых ленточных фундаментов меньше традиционного примерно на 18%. Эта разница в стоимости обоих типов опор в основном связана с относительно меньшей степенью армирования стальной арматурой, необходимой для гнутого типа по сравнению с прямоугольными. Таким образом, гнутый ленточный фундамент экономичнее прямоугольного ленточного фундамента.

Графический реферат

Ключевые слова

ADINA

Конечный элемент

Гнутый ленточный фундамент

Напряжение

Расчетное положение

Рекомендуемые статьи Цитирующие статьи (0)

Просмотреть аннотацию

© 2016 Общество компьютерного дизайна и инженерии. Издательские услуги Elsevier.

Рекомендуемые статьи

Ссылки на статьи

Этапы строительства ленточного фундамента

Строительство дома требует выполнения ряда технических процедур, которые необходимо выполнить, чтобы обеспечить прочную конструкцию и долговечность дома.Один из них и самый важный - фундамент.

Ленточный фундамент
По словам Моисея Бааба, инженера-строителя из компании Baaba, специализирующейся на строительстве, существует несколько фундаментов, и наиболее распространенным из них является ленточный фундамент, который используется там, где грунт имеет хорошую емкость.

Он говорит, что фундамент должен быть построен, чтобы выдержать весь вес здания, мебели, оборудования, оборудования и людей, находящихся в нем.
Он также должен уметь переносить весь этот вес на землю.

Расчистка участка, зачистка или выравнивание
Первый шаг перед строительством дома, который включает в себя расчистку участка путем удаления щебня, травы, кустарников, стволов, а также обеспечение отсутствия застоя воды путем включения надлежащей дренажной системы.

Обустройство и раскопки
По словам Юлиуса Эренью, изучающего архитектуру, «после расчистки участка можно начинать закладку здания, строго следуя указаниям местных властей.«Он объясняет, что в некоторых местах требуется установить здание на расстоянии не менее 1,5 метра (примерно 5 футов) от границы участка».

Ереню добавляет, что после выезда,
можно начинать рытье котлованов под фундамент, как указано в планах строительства. «Эти раскопки должны находиться под строгим контролем, потому что любые сокращения, сделанные на фундаменте, повлияют на всю конструкцию».

Реклама

Основание
Бааба говорит, что бетон из указанной смеси готовится и заливается в вырытые траншеи до указанной толщины и ширины.Обычно основание фундамента не должно быть меньше 600 мм (2 фута) в ширину и не менее 200 мм (около 8 дюймов) в толщину.

Фундаментная стена (цокольная стена)
Стена, построенная из бетонного ленточного фундамента до высоты фундаментной плиты, и толщина фундаментной стены может варьироваться от участка к объекту, поэтому стены возводятся в соответствии с планом здания. .

Засыпка и защита от отвалов
Инженер-строитель объясняет, что внутренняя часть построенных фундаментных стен должна быть заполнена до требуемого уровня либо вынутым грунтом, либо переброшенным грунтом, почва должна быть уплотнена слоями для получения желаемых результатов .Важно распылить немного воды на почву, чтобы увлажнить ее (а не полностью замачивать материал).

«Поверх уплотненного грунта вам понадобится слой твердого наполнителя определенной толщины до необходимого уровня, слой песка насыпается поверх твердого грунта (ослепляющий слой) для достижения гладкого уровня, - объясняет Эренью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
