Акант, также аканф (греч. ἄκανθος) — характерный рисунок украшений коринфских и  композитных капителей, модульонов, акротериев. Акантовый орнамент характерен также для декора фризов и карнизов.

Акротерий (акротерион, греч. ἀκρωτήριον — «высочайший») — украшение или насадка на острие или на обоих концах или вершине фронтона в форме вьющихся растений, пальметт, скульптурных фигур и волют.

Антаблемент (фр. entablement от table — стол, доска) — балочное перекрытие пролёта или завершение стены, состоящее из архитрава, фриза и карниза.

Апсида (от др.-греч. ἁψίς, ἁψῖδος — свод), абсида (лат. absis) — примыкающий к основному объёму пониженный выступ здания, полукруглый, гранёный, прямоугольный или усложнённый в плане, перекрытый полукуполом или сомкнутым полусводом. Как правило, этим термином обозначаются алтарные объёмы в церковной архитектуре.

Аркбутан («подпорная арка») — наружная каменная полуарка, передающая горизонтальное усилие распора от сводов постройки на опорный столб, расположенный за пределами основного объёма здания.

Архивольт («обрамляющая дуга») — обрамление арочного проёма, выделяющее дугу  арки из плоскости стены, служит элементом декорирования фасадов и интерьеров. Видами архивольта также могут служить лепной архитрав и криволинейная тяга, обрамляющая лицевую поверхность арки или окна.

Архитектурный ордер (лат. ordo — строй, порядок) — тип архитектурной композиции, использующий определённые элементы и подчиняющийся определённой архитектурно-стилевой обработке. Включает в себя систему пропорций, предписывает состав и форму элементов, а также их взаиморасположение.

Архитрав или эпистелион (итал. architrave, от греч. ἀρχι, «архи», над-, главный и лат. trabs балка) — архитектурный термин, имеющий троякое значение.

Во-первых, архитравом или архитравным покрытием называется вообще всякая прямолинейная перекладина, перекрывающая промежуток над колоннами, столбами или оконными и дверными проёмами.

Во-вторых, это нижняя часть антаблемента, непосредственно опирающаяся на капители колонны; в тосканском и дорическом ордерах архитрав делается простым и гладким, а в ионическом и коринфском он горизонтально разделён на три части.

В-третьих, архитравом называется один из видов изразцов, употребляемых на облицовку голландских печей.

Аттик (от др.-греч. ἀττικός)   — декоративная стенка, возведённая над венчающим сооружение карнизом. Впервые аттик стал применяться в древнеримской триумфальной арке, как её архитектурное завершение. Аттик часто украшается скульптурами, рельефами или надписями.

База — основание, нижняя часть колонны, пилястры.

Балдахин (через итал. baldacchino, от лат. baldacinus — багдадский) — навес, шатер на четырех столбах. Под влиянием Востока в западноевропейском искусстве так же стали называть каменные навесы над статуями, кафедрами или алтарями.

Балкон (франц. balcon, итал. balcone, от лат. balcus — балка) — площадка с ограждением, выступающая от стены здания.

Балюстра (франц. balustre, от лат. balteus — пояс, перевязь) — боковая часть капители ионического ордера в форме горизонтально расположенного цилиндра, “свитка”, перетянутого посередине пояском и декорированного листьями аканта.

Балюстрада — ограждение балконов, лестниц, крыш, пандусов, состоящее из ряда балясин, соединенных сверху поручнем.

Балясины (от др.-греч. βαλαύστιον — цветок дикого граната) в архитектуре — невысокие фигурные столбики в виде колонн (иногда с резным декором), поддерживающие перила ограждений балконов, лестниц и т. д.; изготовляются из дерева, камня, металла, мрамора и др. Элемент балюстрады.

Барабан — цилиндрическая или многогранная часть здания, которая служит основанием для купола.

Бегунец — вид орнаментальной кирпичной кладки в виде пояса, образующего на поверхности стены ряд треугольных углублений, последовательно обращенных вершинами вверх и вниз. Ряд кирпичей ставится наклонно в виде зигзагообразной линии.

Бельведер (итал. belvedere, франц. bellevue — “красивый вид”, от лат. bellus — великолепный и videre — смотреть, осматривать) — постройка, расположенная на возвышении: дворец, беседка на холме, с которого открывается красивый вид. В ином значении — башня, надстройка, ротонда на кровле здания либо здание с галереей, лоджией наверху.

Бельэтаж (от франц. bel — красивый и e’tage — ярус, уровень) — второй снизу после цокольного этаж здания. Обычно более высокий, чем первый, в нем располагаются парадные анфилады комнат, отсюда название.

Брандмауэр (нем. Brandmauer, от brand — пожар и mauer — стена) — глухая противопожарная стена здания, выполняемая из несгораемых материалов и предназначенная для воспрепятствования распространению огня на здания или соседние части здания.

Венецианское окно — двойное окно с колонкой посередине и двумя арочками наверху, объединенными одной общей аркой или треугольным фронтоном. Другое название — бифорий. В XV — XVI вв. такой тип оконного проема часто использовали в архитектуре Венеции, отсюда и название.

Восьмерик — в русской архитектуре восьмигранное в плане сооружение  или его часть. В деревянной архитектуре, а затем в каменном зодчестве сложился характерный тип здания: восьмерик на четверике. Нижняя часть представляет собой кубический объем (в деревянной архитектуре — сруб), а верхняя — поставленный на него восьмигранник (сруб “со скошенными углами”). Выше может быть расположен еще один или два восьмерика, увенчанных шатром или куполом.

Волюта (итал. voluta — завиток, спираль) — архитектурный мотив, представляющий собой спиралевидный завиток с кружком («глазком») в центре.

Герма — особый вид скульптур, представляющих собой четырёхгранную колонну, увенчанную изображением головы или бюстом.

Гребень — вертикальное украшение расположенное вдоль конька кровли, делалось из резной доски, вставленной в паз на охлупне или закрепленной в прорезях сорок; на металлических кровлях выполнялась из листового железа или меди.

Гребешок — фигурные завитки, украшавшие верх стены и оконные наличники в архитектуре нарышкинского барокко.

Гризайль — (фр. grisaille от gris — серый) — вид декоративной живописи, выполненной оттенками одного цвета, обычно серого или коричневого, часто применялся в росписях интерьера (стены, потолки и др. ) в стиле классицизма.

Дентикулы (от лат. denticulus — зубец), или «ордерные сухарики» — ряд небольших прямоугольных выступов, расположенных в виде орнамента на карнизе здания и играющих роль декора. Дентикулы встречаются как в архитектуре Древней Греции, так и в её более поздних интерпретациях времён классицизма и неоклассицизма.

Дорический ордер — один из ордеров классической архитектуры. Различают греческий и римский дорический ордер. Последний имеет разновидности — римский с мутулами и римский с зубцами (дентикулами). Классическая дорическая колонна была без базы, с очень сильным утончением, украшена каннелюрами, заканчивалась капителью.

Епанча — обрамление низа луковичных глав, пояс из резных, обычно пикообразных тесин, похожих на лемех.

Журавец — каркасная основа луковичных глав, состоящая из вертикальных, сбитых гвоздями или соединенных шпонками досок, наружные очертания которых определяют контуры криволинейной главки. Количество журавцов всегда чётное, так как нечётное количество при изготовлении главки нарушает её симметрию.

Закомара (от др. русского комара — свод) — в русской архитектуре полукруглое или килевидное завершение наружного участка стены (прясла), воспроизводящее своими очертаниями прилегающий к ней внутренний цилиндрический (коробовый, крестовый) свод.

Замковый камень (иногда просто замок) — клинообразный или пирамидальный элемент кладки в вершине свода или арки. Часто выступает из плоскости арки, выделяется размерами, имеет орнаментальную или скульптурную обработку, получая таким образом и декоративную функцию, служит украшением арок и даже плоских перемычек.

Зубец (мерлон) — выступ в верхней части крепостной стены, служащий для прикрытия защитников крепости от обстрела.



Ионики (также овы) — в архитектуре орнамент из яйцеобразных форм, обычно разделенных друг от друга острыми стрелками или продолговатыми подобиями листочков, имеющих форму, заимствованную из водяной флоры.

Ионический ордер — один из трёх древнегреческих архитектурных ордеров. От более раннего дорического ордера отличается большей лёгкостью пропорций и декором всех его частей. Отличительной чертой ионического ордера является способ оформления капители, которая выполняется в виде двух противоположно расположенных волют.

Изразцы — архитектурные керамические изделия в виде плит из обожженной глины которые сзади имеют выступ коробчатой формы — румпу, для крепления изразца в кладке. Изразцы могут быть гладкими или рельефными, с лицевой поверхности покрытые глазурью (майоликовые) или неглазурованные (терракотовые).

Канелюра, каннелюра (от фр. cannelure, ложок) — вертикальный желобок на стволе пилястры или колонны (такие колонны называют каннелированными, в отличие от гладких), а также горизонтальные желобки на базе колонны ионического ордера.

Капитель (от лат. caput — голова) — венчающая часть пилястры или колонны. Верхняя часть капители выступает за пределы колонны, обеспечивая переход к абаке, обычно имеющей квадратную форму.

Кариатида — статуя одетой женщины, введённая в употребление древнегреческим зодчеством для поддержки антаблемента, заменявшая собой колонну или пилястру.

Карниз (от греч. κορωνίς) — выступающий элемент внутренней и внешней отделки зданий, помещений, мебели. В архитектуре карниз отделяет плоскость крыши от вертикальной плоскости стены, или разделяет плоскость стены по выделенным горизонтальным линиям.

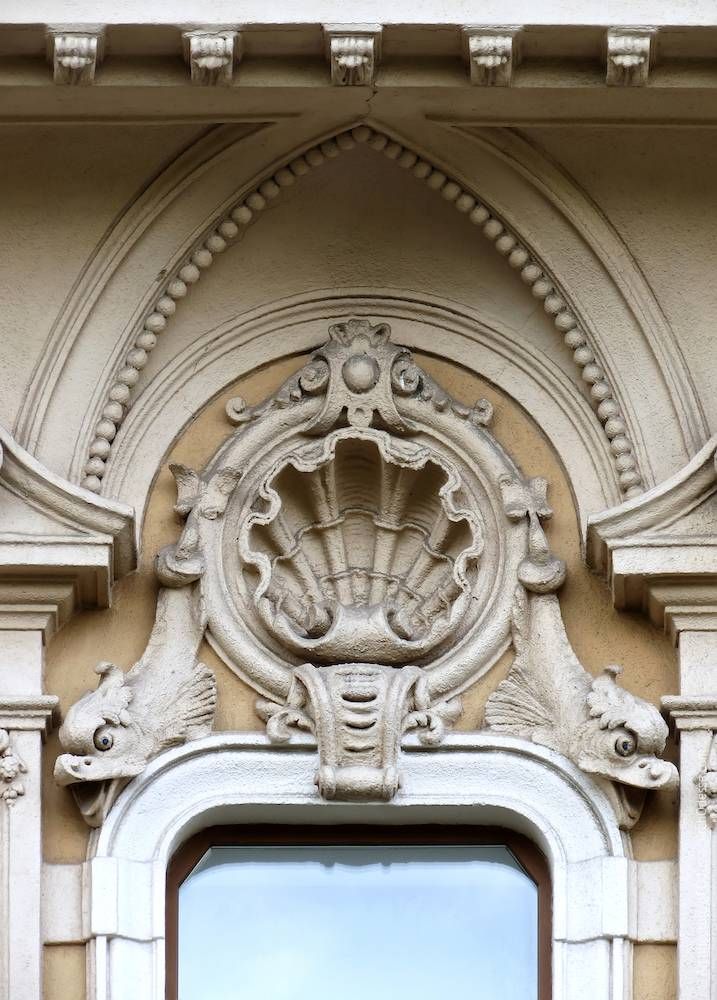

Картуш  в архитектуре и декоративном искусстве — мотив в виде полуразвернутого, часто с надорванными либо надрезанными краями рулона бумаги, свитка, на котором может помещаться герб, эмблема или надпись

Кессон (фр. caisson — ящик, от итал. casseta — кассета) — углубление прямоугольной или другой формы в своде, куполе, потолочном перекрытии или на внутренней поверхности арки.

Князевая слега – бревно, соединяющее вершины бревенчатых фронтонов (залобников).

Кокошник (в архитектуре) — полукруглый или килевидный наружный декоративный элемент в виде ложной закомары. Этимологически термин связан с названием традиционного русского женского головного убора кокошник.

Колонна (греч. κιων, στύλος, лат. columna) в архитектуре — столб, часто цилиндрической формы, обычно деревянный, каменный или металлический. В классической архитектуре поддерживает антаблемент.

Колоннада (фр. colonnade) — в архитектуре ряд или ряды колонн, объединённых горизонтальным перекрытием. Колоннады могут применяться в виде портиков и галерей, примыкающих к зданию.

Контрфорс — выступающая часть конструкций для погашения горизонтальных напряжений.

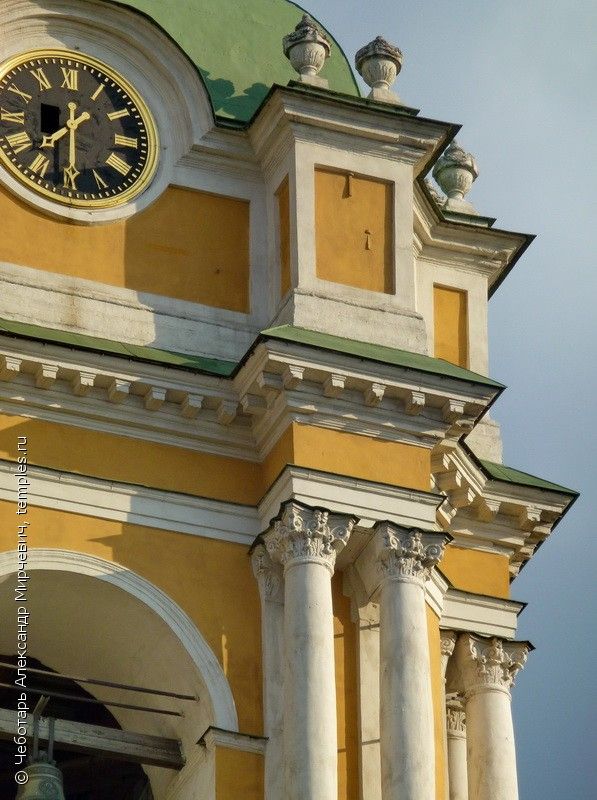

Коринфский ордер — один из трёх греческих архитектурных ордеров. Представляет вариант ионического ордера, более насыщенный декором. Характерной особенностью этого ордера является колоколообразная капитель, покрытая стилизованными листьями аканта.

Кронштейн в архитектуре — поддерживающий элемент выступающих частей здания и представляет собой выступ в стене, часто профилированный и декорированный (с декоративными завитками или другими украшениями).

Лопатка (лизена) — вертикальный плоский выступ стены, не имеющий базы и капители, в отличие от пилястры. Лопатка является как декоративным элементом (служащим для вертикального членения плоскости стены), так и конструктивным элементом (служащим для усиления стены).

Лоджия — закрытый с трех сторон балкон.

Люкарна  — оконный проем в скате крыши, обычно чердачной, или куполе, с вертикальной рамой, закрытой по бокам и сверху; помимо утилитарных функций, имеет декоративное значение и снаружи обычно украшается наличниками, лепными обрамлениями и другими декоративными элементами.

Мансарда — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей; иными словами, это этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью наклонной, ломаной или криволинейной крыши.

Маскарон (фр. mascaron, итал. mascherone) — вид скульптурного украшения здания в форме головы человека или животного анфас. Маскароны, в отличие от устрашающих горгулий, могут также носить комический, нейтральный или романтический облик.

Меандр  – греческий орнамент, который представляет собой бордюр, составленный из прямых непрерывных линий, образующих между собой прямые, иногда скошенные, углы.

Медальон (франц. medaillon, от итальянского medaglione, увеличительное от medaglia — медаль) — изобразительная или орнаментальная композиция (лепной или резной рельеф, роспись, мозаика) в овальном или круглом обрамлении. Применяется для декорирования зданий, мебели и др.

Модильон, модульон, модильона (ит. modiglione) – архитектурная деталь ордерной архитектуры типа кронштейна, которая поддерживает выносную плиту венчающего карниза. Иногда модильон играет только декоративную роль.

Мутул (лат.  mutulus) — плоский наклонный выступ под выносной плитой карниза в дорическом ордере, прототипом которого были, по-видимому, стропила двухскатной крыши в древнегреческой деревянной архитектуре.

Наличник (от лик, лицо) — обрамление оконного или дверного проема.

Неф (франц. nef, от лат. navis — корабль) — главный объем крестово-купольного или базиликального храма. Удлиненное в плане помещение, которое в восточной части заканчивается полукружием апсиды с перекрытием . Неф обычно делится вдоль на три части двумя рядами колонн на главный и два меньших боковых нефа.

Нервюра — ребро, которое выступает из каркасного крестового готического свода.

Обелиск (греч. obeliskos, от obelos — вертел, клин, клинок) — монумент в виде сужающегося кверху каменного столба.

Охлупень (др.-рус. охлупь, от хлупь — хвост птицы) — в деревянной архитектуре славян  бревно, которое укладывали вдоль гребня кровли и которым прижимали сверху конёк.  Другое название — шелом. В упрощенной конструкции кровли охлупень, или шелом, отсутствует и его конструктивную функцию выполняет конёк.

Пальметта (фр. palmette) — растительный орнамент в виде веерообразного листа пальмового дерева, цветка аканта или жимолости.

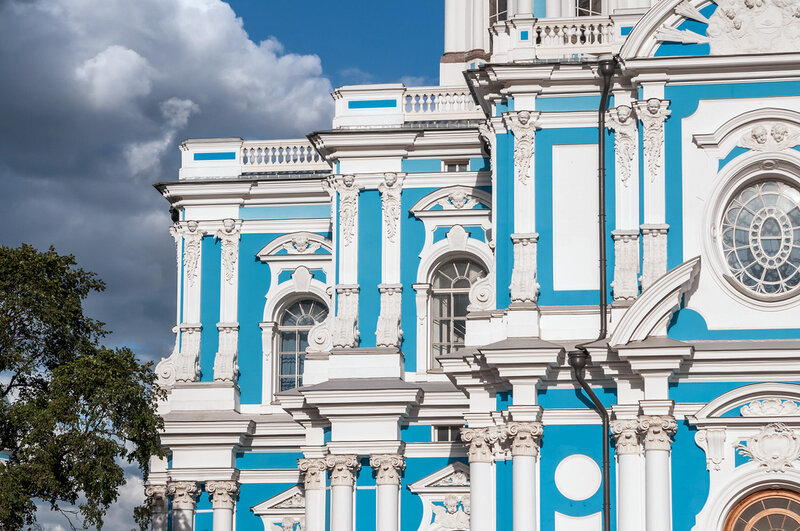

Пилястра (также пилястр, итал. pilastro от лат. pila «колонна», «столб») — вертикальный выступ стены, обычно имеющий, в отличие от лопатки, базу и капитель, и тем самым условно изображающий колонну.

Пинакль — в романской и готической архитектуре декоративная копьевидная башенка, часто увеличиваемая остроконечным фиалом. Пинакли ставились в основном наверху контрофорсов, также на уступах контрфорсов и башен, на коньках и столпах стен. Конструктивной функцией пинакля является пригруз опоры аркбутана, чтобы предотвратить её сдвиг. Для данной цели пинакли нередко утяжеляли свинцом.

Поребрик — тип орнаментальной кирпичной кладки, в которой ряд кирпичей укладывается под углом к поверхности стены (ребром наружу). Использовался древнерусскими архитекторами, в частности, был популярен в Великом Новгороде и Пскове.

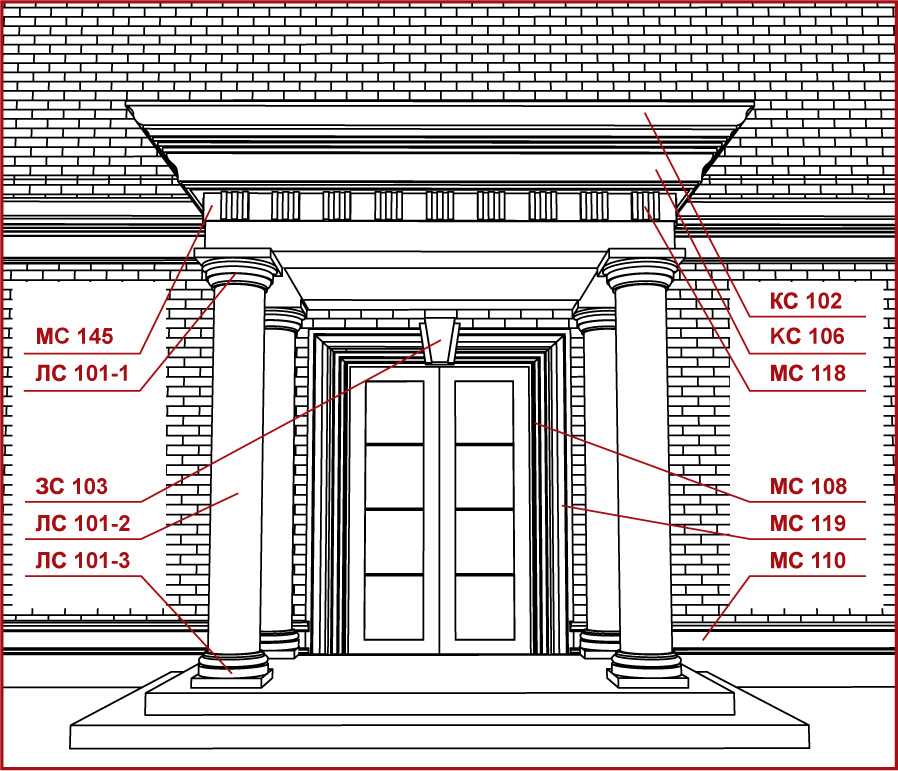

Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией.

Портик (лат. porticus) — крытая галерея, перекрытие которой опирается на колонны, поддерживающие его или непосредственно, или с помощью лежащего на них архитрава, или посредством перекинутых между ними арок. Портик, открытый с одной стороны, с противоположной стороны ограничивается стеной — или глухой, или имеющей двери и окна. Иначе говоря, портик — полуоткрытое помещение, крышу которого поддерживают колонны.

Прясло — в русской оборонительной архитектуре участок крепостной стены между двумя башнями. В храмовой архитектуре прясла — вертикальные части фасада, разделённые лопатками или пилястрами.

Ризалит (итал. risalita — выступ) — часть здания, выступающая за линию фасада во всю его высоту.

“Роза” (нем. Rose) — в средневековой архитектуре Западной Европы романского и готического периодов — большое круглое окно в центре западного фасада храма. Узор каменных переплетов и цветные стекла витражей придают окну сходство с каменным цветком.

Розетка (франц. rosette — маленькая роза) — декоративный мотив в виде геометризованного изображения цветка.

Ротонда (итал. rotonda, от лат. rotundus — круглый) — тип круглого в плане здания. Ротонды обычно перекрывают куполом. Круглое здание без несущих стен, состоящее только из колоннады и перекрытия, называют моноптером. Полуциркульная пристройка — полуротонда.

Руст, Рустовка (лат. rusticus — простой, грубый, сельский) — прием обработки фасада здания в виде больших грубо отесанных квадров в “сельском стиле”. В архитектуре часто руст имитируется кирпичом и штукатуркой. Рустовкой подчеркивают углы и нижний, цокольный этаж, что придает постройке тектоничность.  “Дощатым”, или французским (ленточным), рустом называют обработку фасада глубокими горизонтальными врезами (без вертикальных швов). Обработка выступающих камней в форме правильных четырехгранных пирамид называется алмазным или бриллиантовым рустом, по-итальянски — диаманти (итал. diamanti — алмазный, бриллиантовый).

Сандрик — декоративный архитектурный элемент, небольшой карниз, часто с фронтоном, над окном, дверью или нишей. Иногда используется в интерьере.

Сорока — деревянный брусок с утолщением в верхней части, связывающий охлупень и князевую слегу. При помощи сорок зажимали кровельный тёс на верху кровли.

Стилобат (др.-греч. στυλοβάτης) — верхняя поверхность ступенчатого цоколя (стереобата) древнегреческого храма, на которой сооружалась колоннада. Иногда стилобатом называют всю верхнюю ступень стереобата. В современной архитектуре — верхняя часть ступенчатого цоколя здания, или общий цокольный этаж, объединяющий несколько зданий. В наши дни стилобаты популярны в использовании при строительстве высотных зданий, так называемых «свечей».

Тосканский ордер (по названию центральной области Италии — Тосканы; см. ордер) —  италийский (древнеримский) вариант греческого дорического ордера. Капитель тосканского ордера аналогична дорической, а база состоит только из плинта и торуса.

Термальное (диоклетианово) окно — мотив палладианской архитектуры. Большое полуциркульное окно с двумя вертикальными перемычками. В XVII — XVIII вв. их считали происходящими из архитектуры древнеримских терм Диоклетиана, отсюда название. В архитектуре русского классицизма, где их называли итальянскими.

Терраса (франц. terrasse, от лат. terracea — земляной вал) — горизонтальная площадка, уступ на склоне холма. Галерея, примыкающая к основному зданию, иногда на аркадах, с балюстрадой.

Тимпан (греч. tympanon — бубен, кожа, натянутая на обруч) — внутреннее поле фронтона, плоскость, ограниченная с трех сторон гейсонами (карнизами). Тимпаном также называют полуциркульное поле лучкового фронтона, люнета.

Тяга (др.-рус. тяго, ср.-греч. teino), узкий горизонтальный выступ на стене здания, пояс, в отличие от карниза, имеет исключительно тектоническое значение.

Урбанизм (от лат. urbanus — городской) — градостроительство, приверженность идеям мегаполиса (“большого города”).

Урна (лат. urna — емкость) — у древних этрусков — сосуд для хранения праха умерших. Позднее, в архитектуре  — декоративный элемент в форме вазы с крышкой и двумя ручками.

Усадьба (от садить, устраивать) — в русской архитектуре комплекс зданий, в который входит жилой дом, хозяйственные постройки, “огород” (сад) и иногда церковь.

Фасад (фр. façade — передний, лицевая сторона здания) — наружная, лицевая сторона здания.

Фиал — декоративное завершение бельведера, фронтона, контрофорса, шипца или шпиля.

Филёнка (от нем. Füllung— начинка, а также филёнка двери) — декоративный элемент, часть поля стены, двери или пилястра, заглублённая или имеющая обрамление, по форме близкая к прямоугольнику (обычно прямоугольная, но может иметь изломы в углах, также торцы могут заканчиваться полукружиями). Филёнкой также называется обрамление этого участка стены, а также часть стены вместе с этим обрамлением.

Флюгер — декоративная пластинка, сплошная или прорезная с прямолинейными или фигурными краями, укрепленная на шпиле или коньке крыши и вращающаяся на вертикальной оси по направлению ветра.

Фриз (фр. frise) — декоративная композиция в виде горизонтальной полосы или ленты, увенчивающей или обрамляющей ту или иную часть архитектурного сооружения.

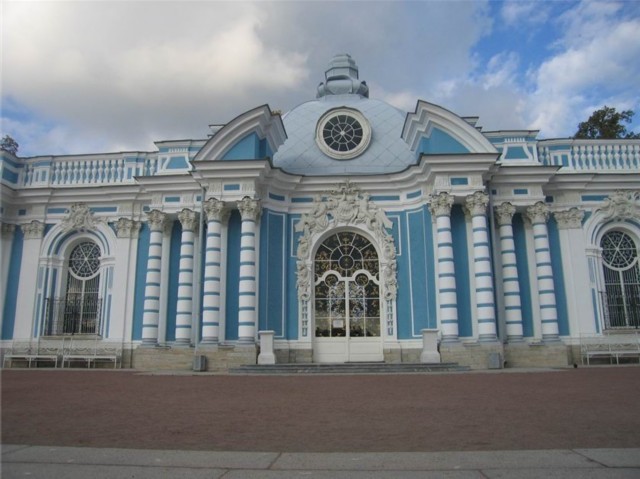

Фронтон (фр. fronton, от лат. frons, frontis — лоб, передняя часть стены) — завершение (обычно треугольное, реже — полуциркульное) фасада здания, портика, колоннады, ограниченное двумя скатами крыши по бокам и карнизом у основания.

Цоколь (итал. zoccolo — башмак на деревянной подошве), нижняя, обычно несколько выступающая часть здания, лежащая непосредственно на фундаменте. Кроме того — подножие колонны, статуи. Цоколь обрабатывается рустом, профилями, что подчеркивает его тектоническое значение. Нижний этаж здания, отделанный рустом, также называют цокольным.

Циркумференция — низкий корпус с дугообразным планом, примыкающий к главному дому усадебного или дворцового комплекса.

Четверик — в русской архитектуре квадратный в плане сруб или каменная кладка.

Шатер — завершение центрических построек (храмов, колоколен, башен, крылец) в виде высокой четырехгранной, восьмигранной или многогранной пирамиды. Распространено в русском каменном зодчестве с XVI в. В культовых сооружениях шатер обычно увенчивался луковичной главой, в гражданской и военной – дозорной вышкой, флюгером.

Ширинка — разновидность кессона; распространённый в русской архитектуре XVI—XVII веков элемент декора в виде квадратного углубления в стене, внутри которого иногда помещался изразец или резное украшение.

Шпиль — узкое вертикальное завер­шение с граненым либо круглым сече­нием, постепенно уменьшающимся от основания, увенчанное флагом, скульптурным или резным изображением.

Щипец — верхняя часть главным образом торцовой стены здания, ограниченная двумя скатами крыши и не отделенная снизу карнизом (в отличие от фронтона). Название обычно применяется к постройкам с крутой двухскатной крышей, образующей остроугольный щипец, который иногда завершает главный фасад здания.

Эдикула — в римской античности — маленький храм, молельня в виде ниши, предназначенной для установки культовой статуи.

Эклектика, также эклектизм (греч. «избранный, отборный»; от греч. «выбирать, отбирать, избирать»;) — смешение, соединение разнородных стилей, идей, взглядов и т. п., основанное на их искусственном соединении.

Эркер (нем. Erker — выступ) — закрытый балкон, многогранный или полукруглый выступ с окнами на стене здания.

Ярус (др.-сканд. jardhus — подземный ход, подвал, убежище) — уровень, элемент вертикальной архитектурной композиции (в отличие от этажа горизонтальной композиции). Ярусы уменьшаются кверху и представляют собой так называемую ярусную (ступенчатую) композицию.

В Архитектуре: Перепад Плоскостей Стены

Решение этого кроссворда состоит из 8 букв длиной и начинается с буквы К

---

Ниже вы найдете правильный ответ на В архитектуре: перепад плоскостей стены, если вам нужна дополнительная помощь в завершении кроссворда, продолжайте навигацию и воспользуйтесь нашей функцией поиска.

ответ на кроссворд и сканворд

Среда, 4 Марта 2020 Г.

---

---

КРЕПОВКА

предыдущий следующий

---

---

ты знаешь ответ ?

ответ:

связанные кроссворды

1. Креповка
1. Перепад плоскостей стены

похожие кроссворды

1. Перепад плоскостей стены
2. перепад высот составляет 310 м, протяженность самой длинной трассы
3. Равное на всем протяжении отстояние друг от друга линий и плоскостей.
4. Простейший прибор для проверки горизонтальности плоскостей 8 букв
5. Линия пересечения двух плоскостей 5 букв
6. Чертеж проекций фигуры, полученный путем совмещения плоскостей проекций 4 буквы
7. Равное на всем протяжении отстояние друг от друга линий и плоскостей 11 букв
8. внутренний толстый угол вещи, входящий угол тела, из двух или более плоскостей
9. Равное на всем протяжении отстояние друг от друга линий и плоскостей
10. осей или плоскостей в пространстве
11. В русск. архитектуре: зал с одним поддерживающим своды столпом

Системы связей – SteelConstruction.info

Система связей является второстепенной, но важной частью конструкции моста. Система связей служит для стабилизации основных балок во время строительства, способствует распределению эффектов нагрузки и обеспечивает фиксацию сжатых поясов или поясов, где в противном случае они могли бы свободно изгибаться в поперечном направлении. В этой статье приведены рекомендации по проектированию систем крепления; дополнительные указания доступны в Руководстве 1.03 и Разделе 8.2 SCI P356.

Типовое крепление многобалочного моста

Содержание

• 1 Типовое крепление
• 2 Что делает крепление?
  • 2.1 Контроль коробления основных балок
  • 2.2 Распределение нагрузки
  • 2. 3 Контроль размеров
• 3 типа крепления
  • 3.1 Раскосы в плане
  • 3.2 Раскосы на кручение
  • Распорка рамы 3,3 U
• 4 Проектирование систем крепления
  • 4.1 Приведение в действие дальнего света
    • 4.1.1 Расчет горизонтальной связи
    • 4.1.2 Конструкция торсионной связи
    • 4.1.3 Конструкция раскосов U-образной рамы
  • 4.2 Конструкция промежуточной связи
  • 4.3 Конструкция опорной связи
• 5 Детали крепления
  • 5.1 Выбор крепления
  • 5.2 Устранение перекоса
  • 5.3 Временная или постоянная фиксация?
  • 5.4 Соединения раскосов
• 6 Каталожные номера
• 7 Ресурсы
• 8 См. также
• 9 Внешние ссылки

[наверх]Типовые системы связей

На рисунке ниже показано общее расположение типичной системы связей на кручение для многобалочного настила. Промежуточная связь может иметь треугольную форму, как показано, или жесткую балку с устойчивыми к моменту соединениями с основными балками. Существуют альтернативные типы крепления для многобалочных настилов, и они обсуждаются позже.

Типовое крепление над одним пролетом многобалочного моста (перекрытие не показано)

[вверх]Что делает раскос?

Распорка обеспечивает одну или несколько из следующих функций:

• Контроль коробления основных балок
• Распределение нагрузки
• Контроль размеров.

[наверх]Контроль потери устойчивости основных балок

Наиболее распространенной причиной установки связей на сталежелезобетонных композитных мостах является контроль потери устойчивости основных балок во время строительства. В составных мостах вес влажного бетона приводит к значительному изгибу голых стальных балок, и сжимающая полка должна быть защищена от коробления (в направлении малой оси). После завершения бетонный настил обеспечивает боковое ограничение верхних полок по всей длине моста, а затем единственными участками балок, которые имеют тенденцию к изгибу, являются нижние полки в областях деформации, прилегающих к промежуточным опорам.

В незакрепленной балке сжатые полки главных балок имеют тенденцию изгибаться в горизонтальном направлении, вызывая искривление балки – так называемое боковое выпучивание при кручении. Этому можно противодействовать с помощью раскосов, которые обеспечивают либо прямое поперечное ограничение сжатых полок, либо ограничение кручения всей балки.

Небольшой тоннаж стальной распорки может быть использован для значительного увеличения сопротивления изгибу основных балок.

[top]Распределение нагрузки

Поскольку раскосы соединяют балки, их можно использовать для распределения эффектов вертикального изгиба между основными балками и для обеспечения того, чтобы боковые эффекты, такие как ветровая нагрузка и нагрузка от столкновения, распределялись между всеми балками. Это разделение особенно важно на линиях опоры, где воздействие боковых нагрузок часто воспринимается одной фиксированной или направляемой опорой (в зависимости от выбранной системы сочленения).

В сталекомпозитных мостах в состоянии «только сталь» во время строительства основные балки особенно подвержены ветровым нагрузкам.

Распорки можно использовать для распределения нагрузки между балками, чтобы наветренная балка не воспринимала всю ветровую нагрузку.

В мостах, изогнутых в плане, связи могут обеспечивать «радиальную» составляющую силы, являющуюся следствием изменения направления изогнутой полки. Эффективной паре сил на растяжение и сжатие полки противостоят дополнительные вертикальные изгибные эффекты в соединенных балках.

Мосты над автомагистралями или водными путями, возможно, должны быть рассчитаны на нагрузки при столкновении на потолке. На автомагистралях нагрузка при столкновении софита применяется, когда просвет составляет менее 5,7 м (см. аварийные действия в EN 1991-1-7 ^[1] и Национальном приложении Великобритании ^[2] ). Маловероятно, что одна основная балка может выдержать существенные нагрузки без системы раскосов для передачи усилий на остальную часть конструкции.

Переключение нагрузки не всегда может быть желательным. Наличие связей может повлиять на распределение нагрузки в конструкции, а сами связи могут привлекать значительные силы, особенно когда настил моста неравномерно загружен по ширине. Распорки обычно намного менее прочны, чем основные балки, и необходимо следить за тем, чтобы раскосы не были перегружены и не были подвержены усталостным эффектам.

[наверх]Контроль размеров

Частично в результате отклонения от точной геометрии (в пределах обычных допусков) и частично в результате неравной нагрузки горизонтальные расстояния между полками соседних балок будут варьироваться, если не ограничиваться. Такое изменение может вызвать проблемы во время строительства, особенно если используется несъемная опалубка, поскольку это может привести к недопустимому уменьшению длины опалубки, установленной на полках балки. Чтобы связать балки вместе и, таким образом, ограничить отклонение, можно ввести контрольную распорку, часто всего один или два отдельных угла.

Также рекомендуется располагать системы раскосов близко к одной стороне мест сращивания главной балки для контроля размеров (но раскосы не должны располагаться так близко, чтобы не конфликтовать с пластинами для сращивания).

[top]Типы раскосов

Распорки можно разделить на три типа:

• Подкос
• Распорка на кручение
• Распорка U-образной рамы

[верхняя часть]Распорка в плане

Системы раскосов

Плоские раскосы, пожалуй, самый очевидный способ предотвратить боковое изгибание сжатой полки. Это связано с тем, что раскосы в плане обеспечивают боковое ограничение, т. е. останавливают боковое смещение сжатых полок балок.

Раскосы в плане имеют форму диагональных элементов, обычно угловых секций, соединяющих сжатые полки основных балок, образуя ферму, если смотреть в плане. Это делает структуру очень жесткой в ​​ответ на боковое движение. При боковом перемещении сжимающих фланцев, сопротивляющихся таким образом, длина полуволны для потери устойчивости уменьшается до длины между связями.

Большая часть раскосов будет располагаться на уровне верхней полки. Для мостов из стальных композитных материалов это позволяет отливать плоские раскосы внутри плиты настила, поэтому их не нужно красить, а нижняя сторона моста будет иметь чистый внешний вид без раскосов. Однако там, где в основных балках возникают заклинивающие моменты, может потребоваться раскос на нижней полке.

Плоские раскосы не распространены в современных стальных композитных мостах. Основная причина, по которой он не используется, заключается в том, что раскосы в плане над верхней полкой конфликтуют с несъемной опалубкой настила. Однако можно расположить раскосы в плане под плитой настила.

Если раскосы плана не отлиты внутри настила и будут оставаться в конструкции после завершения, необходимо проверить работоспособность раскосов в процессе эксплуатации. Поскольку раскос частично проходит в продольном направлении, в раскосе будут возникать продольные напряжения. Напряжения можно определить путем расчета глобальных перемещений конструкции и наложения их на раскосы или путем добавления раскосов в комплексную трехмерную модель конструкции. Никаких проверок раскосов внутри плиты перекрытия не требуется, так как дополнительная жесткость стали будет незначительной, а бетон сдерживает раскосы от коробления.

Связи в плане можно использовать для формирования фермы “виртуальной коробки”. Это альтернатива коробчатой ​​балке, позволяющая избежать рисков для здоровья и безопасности, связанных с замкнутым пространством внутри коробчатой ​​балки. Виртуальный короб использует плиту настила или плиту настила и распорки между нижними полками двух соседних двутавровых балок, чтобы сформировать форму с жесткостью на кручение, которую можно использовать вместо коробчатой ​​балки.

[top]Раскосы на кручение

Распорки на кручение имеют форму плоскости связей между парой балок. Основное преимущество этого типа крепления состоит в том, что пара балок является устойчивым узлом. Балки могут быть скреплены попарно в производственном цеху перед транспортировкой на стройплощадку, что означает, что пары можно установить на место очень быстро с минимальными соединениями на стройплощадке.

Связь может иметь форму фермы, проходящей сбоку между верхней и нижней полками балок, или может представлять собой швеллер или двутавровую балку, соединяющую стенки. В случае мостов с лестничным настилом связи обеспечиваются поперечными балками.

Раскос не обеспечивает каких-либо боковых ограничений для сжатой полки, так как одна балка будет просто использовать раскос для толкания другой балки вбок. Однако жесткость распорки будет означать, что обе балки должны скручиваться как единое целое, а это означает, что одна балка толкается вверх, а другая вниз, и их сопротивление толканию вверх и вниз обеспечивает сопротивление короблению. Для длинных поперечных балок существует вероятность того, что балки могут скручиваться в противоположных направлениях, и в этом случае режим потери устойчивости будет таким же, как и при воздействии U-образной рамы.

Раскосы на кручение увеличивают критический момент упругости для каждой балки, хотя и не увеличивают его до значения для потери устойчивости на половине длины волны, равной расстоянию между раскосами. Он не «полностью эффективен» в том смысле, в каком фиксация плана.

Торсионная распорка обычно остается на месте постоянно, даже если она необходима только для временных условий. Если балки скреплены только попарно, раскосы не оказывают большого влияния на глобальное распределение нагрузки, хотя необходимо проверить, не перегружаются ли они транспортными нагрузками. Это можно сделать, определив глобальные смещения конструкции и наложив их на раскосы, или добавив раскосы в комплексную трехмерную модель конструкции.

Другие преимущества этого типа связей по сравнению с плановыми связями заключаются в том, что они расположены ниже палубной плиты и, следовательно, не мешают конструкции бетонного настила, а также могут служить для более эффективного распределения ударных и ветровых нагрузок.

[верх] U-образная распорка

Конструктивное действие раскосов U-образного шпангоута

Если сжатые полки удалены от прямых боковых ограничений, таких как палуба, и ограничены в поперечном направлении гибкими шпангоутами, состоящими из поперечной балки в палубе и подкрепленных стенок главной балки, это говорят, что это U-образная рама, и ограничение задается действием U-образной рамы. Жесткость рамы – это то, что обеспечивает сопротивление короблению.

U-образная рама обычно используется для сопротивления выпучиванию полусквозных балок, как это часто бывает в железнодорожных мостах. (Полусквозные балки не часто используются для автомобильных мостов из-за риска обрушения из-за столкновения транспортных средств с основными балками.)

В зонах деформации мостов из композитных плит на балках U-образная рама может использоваться для фиксации балок в завершенном состоянии. Особенно это касается лестниц.

Действие U-образной рамы возможно только в том случае, если настил находится на уровне растянутой полки или рядом с ним. Плита или плита настила будет очень жесткой в ​​плане и эффективно предотвратит любое боковое перемещение растянутых полок. Если этой палубы нет, рама будет торсионной.

Руководство по определению устойчивости к продольному изгибу моста с U-образной рамой приведено в отдельной статье «Проектирование полусквозной конструкции».

[вверх]Проектирование систем связей

Проектирование связей включает три этапа:

• Определите подходящие положения промежуточных раскосов (и их жесткость) для адекватности основных балок
• Проектирование промежуточной связи
• Спроектировать опорную распорку.

[top]Приведение в действие дальнего света

Аналогия балки на пружинах

Один из методов расчета устойчивости балок к продольному изгибу заключается в проведении анализа критической упругой потери устойчивости. Это моделирует балки, обычно представляющие каждую балку мелкой сеткой конечных элементов, представляющих полки, и стенку с трехмерными ростверками, представляющими раскосы. Затем эта модель анализируется для определения критического изгибающего момента M _cr , при котором главная балка изгибается. Результат этого анализа можно использовать для определения расчетного сопротивления изгибу в соответствии с EN 19.93-2 ^[3] пункты 6. 3.2.2(1) и 6.3.2.1(3). Преимущество этого метода в том, что он может быть применен в любой ситуации и даст оптимальный результат по прочности балки. Однако для наиболее распространенных ситуаций доступен ряд приблизительных методов, которые позволяют избежать сложного анализа.

Существует несколько упрощенных методов определения расчетного сопротивления изгибу главных балок с раскосами, в которых используется аналогия балки на пружинах. Если расчалка достаточно жесткая, пружины можно считать жесткими, а отклонения от поперечного изгиба или поперечного выпячивания при кручении могут возникать только между положениями распорки. Если раскосы недостаточно жесткие, могут возникнуть прогибы в местах крепления, и в результате основные балки будут иметь более низкое сопротивление изгибу.

Для использования этих упрощенных методов необходимо рассчитать пружинную жесткость эквивалентных подрессоренных опор. Иногда удастся показать, что жесткость пружины настолько велика, что опоры можно считать жесткими.

[наверх]Расчет плановых связей

Поскольку плановые связи предусмотрены для удержания балок в состоянии влажного бетона, расчеты будут выполняться для голой стальной конструкции.

Метод ПД 6695-2 ^[4] п. 5 применяется к случаю жестких боковых ограничений. Метод заключается в вычислении безразмерной гибкости λ _LT , из которого расчетное сопротивление изгибу может быть определено с использованием EN 1993-2 ^[3] , пункты 6.3.2.2(1) и 6.3.2.1(3). Чтобы проверить, можно ли считать ограничения жесткими, можно использовать требование, приведенное в PD 6695-2 ^[4] , пункт 5.3. Для этого необходимо определить жесткость системы крепления плана.

Жесткость системы плановых связей – это жесткость всей конструкции. Предлагаемый метод заключается в использовании двухмерной структурной модели, представляющей стальную конструкцию моста в плане, и применении удельных нагрузок ко всем положениям раскосов, действующих в одном и том же направлении, чтобы обеспечить наихудший случай бокового отклонения. Если раскос в плане находится только на верхней полке, то в модели второй момент площади принимается как момент только сжатой полки, изгибающейся вбок.

Если не установлено, что система связей является жесткой, другого доступного упрощенного метода нет, и если только конструкция не будет изменена, чтобы сделать связи более жесткими, анализ упругого критического изгиба будет единственным способом определить расчетное сопротивление изгибу.

Нагрузка на плоскую раму для определения жесткости плановых раскосов

[top]Расчет скручивающих связей

Скручивающие связи обычно используются для удержания балок в состоянии влажного бетона, поэтому расчеты будут выполняться для голой стальной конструкции.

Метод ПД 6695-2 ^[4] пункт 8 применяется к случаю торсионных ограничений. Метод заключается в расчете безразмерной гибкости λ _LT , по которой можно определить расчетное сопротивление изгибу, используя EN 1993-2 ^[3] , пункты 6. 3.2.2(1) и 6.3.2.1(3). Метод вводит понятие половины длины волны потери устойчивости. Как поясняется в PD 6695-2 ^[4] , пункт 8.3, это может быть полный диапазон или некоторая часть диапазона, но в большинстве случаев половина длины волны будет равна диапазону.

С помощью этого метода необходимо рассчитать ряд параметров, начиная с θ _R . Формула для определения одного элемента θ _R приведена в ПД 6695-2 ^[4] п. 8, примечание 4. Однако θ _R можно относительно легко определить по модели ростверка, представляющей стальную конструкцию моста, и применяя несколько загружений, как показано на рисунке ниже.

Нагружение ростверка для определения жесткости связей на кручение

В каждом из приведенных выше случаев к каждому концу каждой торсионной связи прилагается момент, равный единице силы на уровне верхней и нижней полки. Моменты применяются по-разному, чтобы отразить различные виды потери устойчивости и различные половины длины волны потери устойчивости, которые могут возникнуть. Вышеупомянутого набора обычно достаточно для покрытия всех случаев, но если любой из последних двух случаев приводит к более низкому сопротивлению продольному изгибу, чем первые два, может быть необходимо продолжать рассматривать половину длины волны потери устойчивости, равную трети длины волны. пролет или четверть и т. д. Результатом этих анализов будет непосредственное получение θ _Р . Этот результат сочетается с рядом свойств сечения, чтобы в конечном итоге дать безразмерную гибкость.

[вверх]Конструкция раскосов U-образной рамы

Жесткость U-образной рамы

Распорки U-образной рамы обычно используются для фиксации балок в завершенном состоянии, поэтому расчеты будут выполняться для готовой конструкции, а не для голой стальной конструкции.

Метод PD 6695-2 ^[4] пункт 9 применяется к случаю U-образных ограничителей и основан на методе, приведенном в EN 1993-2 ^[3] п.6.3.4.2. Жесткость U-образной рамы к поперечной нагрузке указана в примечаниях к EN 1993-2 ^[3] , пункт 6. 3.4.2 (2), а формула приведена во второй строке EN 1993-2 ^[3] . Таблица D.3. Эту формулу можно довольно легко вывести из первых принципов как отклонения, вызванного единичной силой, приложенной к вершине каждой полки. Однако приведенная формула не учитывает гибкость самого сустава, что уменьшит значение жесткости и, следовательно, снизит эффективность ограничения. Значения гибкости приведены в PD 669.5-2 ^[4] пункт 9. В качестве альтернативы можно использовать плоскую модель рамы поперечного сечения для непосредственного определения жесткости U-образной рамы.

Используя жесткость, рассчитайте предельную жесткость на основе N _E для сжатой полки каждой основной балки. Для этого упражнения примем I за второй момент площади сжатой полки, изгибающейся только в боковом направлении. Обратите внимание, что N _E является классическим значением потери устойчивости по Эйлеру (не путать с N _Ed , которое является расчетным значением приложенной осевой силы) и определяется так, как если бы ограничение не было обеспечено. Затем это значение увеличивается на коэффициент m, отражающий ограничения, обеспечиваемые U-образными кадрами, чтобы получить N _crit , который затем можно использовать для определения безразмерной гибкости λ _LT , из которого можно определить расчетное сопротивление изгибу с использованием EN 1993-2 ^[3] , пункты 6.3.2.2(1) и 6.3.2.1( 3).

[наверх]Расчет промежуточных связей

Для расчета прочности связей, включая прочность соединения, необходимо определить расчетные усилия. Боковые силы можно определить, используя уравнение 6.11 в EN 1993-2 ^[3] пункт 6.3.4.2 (5) для раскосов в плане или уравнения в PD 669.5-2 ^[4] пункт 11 для жесткости на кручение и для U-образных рам.

Добавьте к этому прямые нагрузки на раскосы, вызванные боковыми нагрузками, например, ветровой нагрузкой. Если для определения жесткости связей использовались модели плоского каркаса или ростверка, они также могут быть нагружены ветровой нагрузкой на наветренной стороне для определения распределения сил от ветровой нагрузки.

Связи, которые постоянно остаются в конструкции, также будут подвергаться воздействию транспортных нагрузок и других переменных воздействий, даже если они требуются только для временных нагрузок. Для определения эффекта временных нагрузок доступны два варианта. Самый простой вариант — извлечь наихудшие искажения из общего анализа ростверка и наложить эти результаты на локальную модель плоской рамы промежуточной связи. Однако это очень консервативно, и может быть трудно достичь удовлетворительного дизайна, используя этот метод. В качестве альтернативы фактическая распорка может быть введена в комплексную трехмерную модель конструкции. Преимущество последнего метода заключается в том, что нагрузка на раскос будет меньше, чем при первом методе, а недостатком является то, что 3D-модель создается дольше.

При проектировании элементов жесткости не забывайте, что элементы жесткости, как правило, тонкие, и элементы, подверженные сжатию, должны быть проверены на устойчивость к продольному изгибу.

[наверх]Конструкция опорных раскосов

Опорные раскосы имеют другой набор нагрузок, которым они должны противостоять. Это усилия от невертикальности стенок у опоры, от перекосов, вносимых на косых опорах, от эксцентриситета опорных реакций, от несовершенства соосности сжатых полок главных ферм.

Метод PD 6695-2 ^[4] пункт 10 может быть использован для определения всех четырех вышеперечисленных эффектов. Уравнения используются для определения силы F _S . Наиболее сложная часть силы F _S4 применима только к косым опорам. Эти силы приложены на уровне полок балки для создания крутящего момента. Силы приложены не более чем к двум балкам, поэтому в случае многобалочного моста может потребоваться рассмотрение различных вариантов нагрузки.

Применение сил F _S к опорным связям

На приведенном выше рисунке показано, что опорные связи должны быть рассчитаны на состояние влажного бетона. Часто это критично, но при проектировании также следует учитывать готовое состояние. В готовой конструкции нагрузки будут больше, но нагрузки будут распределены между бетонным настилом и стальной распоркой, поэтому это условие может быть менее критичным.

[вверх]Детали крепления

[top]Выбор крепления

Возможны различные варианты крепления. Как отмечалось ранее, предпочтение отдается торсионным связям, а не боковым.

Для торсионных связей в многобалочных мостах обычно предпочтительнее использовать связи типа К, а не Х-образные связи для высоких главных балок, но если основные балки неглубокие по сравнению с расстоянием, лучше использовать швеллерные связи.

Для мостов с лестничным настилом связи будут образованы поперечными балками. Предпочтительна поперечная балка постоянной глубины, и, если возможно, следует избегать коленных скоб.

[top]Устранение перекоса

В косых мостах лучше всего размещать промежуточные связи перпендикулярно основным балкам.

Опорная связь в мостах с уклоном до 20° может следовать линиям опор, т. е. быть наклонной к основным балкам. Однако, если перекос превышает это значение, лучше всего держать опорные раскосы перпендикулярно основным балкам и удваивать опорные раскосы, как показано ниже.

Раскосы в косых мостах

Более подробные указания по устройству раскосов приведены в отдельной статье о косых мостах.

[наверх]Временное или постоянное крепление?

Большая часть распорок требуется только для условий строительства «мокрый бетон». После того, как бетон затвердеет, крепление становится излишним. Распорки могут быть даже неприятными в готовом состоянии, потому что они могут привлекать большие эффекты из-за транспортных нагрузок, и может быть трудно заставить распорки работать. Поэтому вопрос, почему бы не снять распорку?

Обычно считается, что распорки лучше оставить на месте. Хотя вес раскосов невелик по отношению к общему тоннажу, он, вероятно, будет слишком тяжелым для ручного перемещения, и может быть довольно сложно маневрировать раскосами из-под готового настила моста. Возможно, распорка восприняла нагрузку, и снять болты может быть непросто. Кроме того, оставление распорок на месте означает, что в случае необходимости сноса моста в будущем распорки можно будет использовать для стабилизации стальных конструкций при разрушении настила.

[top]Соединения раскосов

Раскосы почти всегда соединяются болтами, а не сваркой. Это позволяет легко собрать раскосы на месте, хотя во многих случаях балки доставляются на площадку уже скрепленными парами, готовыми к подъему. Обычно используются стойкие к скольжению соединения. Руководство по соединениям, препятствующим скольжению, обычно дается в отдельной статье о соединениях стальных конструкций моста, а в Руководстве 2.03 конкретно рассматриваются соединения раскосов и поперечных балок.

[наверх] Ссылки

1. ↑ BS EN 1991-1-7:2006+A1:2014, Еврокод 1. Воздействия на конструкции. Общие действия. Случайные действия, BSI
2. ↑ NA+A1:2014 к BS EN 1991-1-7:2006+A1:2014, Национальное приложение Великобритании к Еврокоду 1. Воздействия на конструкции. Общие действия. Случайные действия, BSI
3. ↑ ^{3.0 3.1 3.2 3.3 3.4 3,5 3.6 3.7} BS EN 1993-2: 2006, EuroCode 3. Конструкция стальной. Стальные мосты, BSI
4. ↑ ^{4.0 4.1 4.2 4,3 4,4 4,5 4,6 4,7 4.8} PD 6695-2: 2008+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN13+AN11: 20011: 2012+. БСИ

Ресурсы

• Айлес, округ Колумбия (2010) Композитный проект автодорожного моста. (P356, включая исправление, 2014 г.). SCI
• Хенди, ЧР; Айлс, округ Колумбия (2015) Группа стальных мостов: Руководящие указания по передовой практике строительства стальных мостов (6-й выпуск). (стр. 185). SCI
  • Руководство 1.03 Системы крепления
  • Руководство 2.03 Соединения раскосов и поперечных балок

[наверх] См.

также

• Многобалочные композитные мосты
• Композитные мосты с лестничным настилом
• Цельные мосты
• Полупроходные мосты
• Мосты с коробчатыми балками
• Мосты – первоначальный проект
• Моделирование и анализ балочных мостов
• Расчет балок составных мостов
• Расчет усталостной прочности мостов
• Элементы жесткости
• Соединения в перемычках
• Спецификация мостового сочленения и подшипника
• Кривизна плана в мостах
• Косые перемычки
• Проект строительства стальных мостов

[наверх]Внешние ссылки

• Highways England DMRB (Руководство по проектированию дорог и мостов)
• Highways England MCDHW (Руководство по контрактной документации на дорожные работы)
• Группа стальных мостов (SBG)

Каркасные конструкции – Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 14 ноя 2022

См. вся история

Содержание 1 Что такое раскосная рамная конструкция? 2 Системы вертикальных и горизонтальных связей 2.1 Вертикальная распорка 2.2 Горизонтальная распорка 3 типа крепления 3.1 Одинарные диагонали 3.2 Крестовина 3.3 К-образная распорка 3.4 V-образная распорка 4 Статьи по теме Проектирование зданий 5 Внешние ссылки

Раскосная рама представляет собой очень прочную конструкционную систему, которая обычно используется в конструкциях, подверженных боковым нагрузкам, таким как ветер и сейсмическое давление. Элементы раскосного каркаса обычно изготавливаются из конструкционной стали, которая может эффективно работать как на растяжение, так и на сжатие. Балки и колонны, образующие каркас, несут вертикальные нагрузки, а система связей — боковые нагрузки. Однако расположение скоб может быть проблематичным, поскольку они могут мешать дизайну фасада и расположению проемов. Здания, выполненные в стиле хай-тек или постмодернизм, отреагировали на это, выразив распорки как внутреннюю или внешнюю архитектурную особенность.

Сопротивление горизонтальным силам обеспечивается двумя системами связей; вертикальные и горизонтальные связи:

[править] Вертикальные раскосы

Распорки между линиями колонн (в вертикальных плоскостях) обеспечивают пути передачи нагрузки для передачи горизонтальных усилий на уровень земли. Каркасные здания требуют как минимум трех плоскостей вертикальных связей, чтобы скрепить оба направления в плане и противостоять кручению вокруг вертикальной оси.

[править] Горизонтальные связи

Распорки на каждом этаже (в горизонтальных плоскостях) обеспечивают траектории нагрузки для передачи горизонтальных усилий на плоскости вертикальных связей. Горизонтальные распорки необходимы на каждом уровне пола, однако сама система пола может обеспечить достаточное сопротивление. Крыши также могут потребовать крепления.

Некоторые из наиболее распространенных форм крепления перечислены ниже.

[править] Одинарные диагонали

Фермы, или треугольники, образуются путем вставки диагональных конструктивных элементов в прямоугольные области конструктивной рамы, помогая стабилизировать раму. Если используется одиночный бандаж, он должен быть достаточно устойчивым к растяжению и сжатию.

В поперечной (или Х-образной) связи используются два диагональных элемента, пересекающих друг друга. Они должны быть только устойчивыми к натяжению, одна распорка за раз должна противостоять боковым силам, в зависимости от направления нагрузки. В результате стальные тросы также могут использоваться для поперечных связей. Однако поперечные распорки на внешней стороне здания могут мешать расположению и функционированию оконных проемов. Это также приводит к большему изгибу балок перекрытия.

К-образные распорки соединяются с колоннами на средней высоте. Эта рама имеет большую гибкость для обеспечения проемов в фасаде и приводит к наименьшему изгибу балок перекрытий. К-образные распорки обычно не рекомендуются в сейсмических регионах из-за возможности разрушения колонны, если сжимающая распорка деформируется.

Два диагональных элемента, образующих V-образную форму, проходят вниз от двух верхних углов горизонтального элемента и встречаются в центральной точке нижнего горизонтального элемента (рисунок слева). Перевернутая V-образная связь (правая схема, также известная как шевронная связь) включает в себя два элемента, встречающихся в центральной точке на верхнем горизонтальном элементе.

Обе системы могут значительно снизить способность к продольному изгибу расчалки на сжатие, так что она будет меньше, чем способность растяжки на растяжение. Это может означать, что, когда раскосы достигают своей несущей способности, нагрузка вместо этого должна сопротивляться изгибу горизонтального элемента.
