Элементы системы навесного вентилируемого фасада “Премьер”: профили оцинкованные, кронштейны усиленные, элементы вентфасада для межэтажного перекрытия; цены

Навесные вентилируемые фасады

проектирование | производство | монтаж

Партнеры

Перечень элементов системы навесного вентилируемого фасада из оцинкованной стали и сопутствующие материалы

Кронштейн несущий
(Крепится непосредственно к стене анкерным крепителем)

Выполняется из оцинкованной стали толщиной 2 мм. Для увеличения срока службы кронштейнов наносится полимерное покрытие.

Основные размеры:
-50х50х50мм., артикул: ПФ50КP
-50х50х100мм., артикул: ПФ100КР
-50х50х150мм., артикул: ПФ150КР
-50х50х200мм., артикул: ПФ200КР
-50х50х250мм. , артикул: ПФ250КР

-70х70х70мм., артикул: ПФ70КР2
-70х70х100мм., артикул: ПФ100КР2
-70х70х150мм., артикул: ПФ150КР2
-70х70х200мм., артикул: ПФ200КР2
-70х70х250мм., артикул: ПФ250КР2

-70х70х300мм., артикул: ПФ300КР2
-70х70х350мм., артикул: ПФ350КР2

Так же есть усиленные кронштейны размерами:
-105х80х90мм., артикул: ПФ90КРУ
-105х80х120мм., артикул: ПФ120КРУ
-105х80х150мм., артикул: ПФ150КРУ
-105х80х200мм., артикул: ПФ200КРУ
-105х80х250мм., артикул: ПФ250КРУ
-105х80х290мм., артикул: ПФ290КРУ

Угловые кронштейны (раздвижные):
-130-190х70мм., артикул: ПФ130-190КР/У

Паронитовая прокладка (терморазрыв)
(Используется при монтаже для исключения влияния мостика холода)

Возможные размеры:
50х50х2мм., артикул: ПФ50ПП
60х60х2мм., артикул: ПФ60ПП
70х70х2мм. , артикул: ПФ70ПП
100х100х2мм., артикул: ПФ100ПП

Несущий горизонтальный элемент
(Устанавливается на кронштейн. Крепится с помощью саморезов по металлу либо вытяжных заклёпок)

Выполняется из оцинкованной стали толщиной 1,2мм и 1,5мм. Для увеличения срока службы профиля наносится полимерное покрытие.

Возможные размеры профиля:
30х40х3000х1,2(1,5)мм., артикул: ПФ40/30ПГ
40х40х3000х1,2(1,5)мм., артикул: ПФ40ПГ
50х50х3000х1,2(1,5)мм., артикул: ПФ50ПГ
60х44х3000х1,2(1,5)мм., артикул: ПФ60ПГ
80х60х3000х1,2(1,5)мм., артикул: ПФ80ПГ

Несущий вертикальный элемент
(Устанавливается на горизонтальный профиль. Крепится с помощью шурупов-саморезов или заклёпок)

Выполняется из оцинкованной стали, толщиной 1,2мм и 1,5мм; длиной до 6000мм.

Для увеличения срока службы профилей наносится полимерное покрытие.
Возможные размеры профиля:
20х22х65х3000х1,2мм., артикул: ПФ65ПВ
20х22х80х3000х1,2мм., артикул: ПФ80ПВ
20х22х100х3000х1,2мм., артикул: ПФ100ПВ

Для применения в системе крепления в межэтажные перекрытия:
20х40х65х3000(6000)х1,2(1,5)мм., артикул: ПФ65ПВМ
20х40х80х3000(6000)х1,2(1,5)мм., артикул: ПФ80ПВМ
20х40х100х3000(6000)х1,2(1,5)мм., артикул: ПФ100ПВМ

Несущий вертикальный элемент дополнительный
(Устанавливается на горизонтальный профиль. Крепится с помощью шурупов-саморезов или заклёпок.Используется для обрамления окон и на углах здания. В системе крепления фиброцементных плит выступает в роли дополнительного (промежуточного) профиля)

Выполняется из оцинкованной стали, толщиной 1,2 и 1,5мм; длиной до 6000мм. Для увеличения срока службы профилей наносится полимерное покрытие.

Возможные размеры профиля:
30х22х30х3000х1,2мм., артикул: ПФ30ПВП
20х22х40х3000х1,2мм., артикул: ПФ40ПВП
20х22х55х3000х1,2мм., артикул: ПФ55ПВП

Для применения в системе крепления в межэтажные перекрытия:
20х40х40х3000(6000)х1,2(1,5)мм., артикул: ПФ40ПГПМ

Несущий вертикальный элемент Т-образный
(Используется в вертикальной системе вентилируемых фасадов. Крепится к кронштейну шурупами-саморезами либо заклёпками)

Выполняется из оцинкованной стали, толщиной 1,2мм. Для увеличения срока службы профилей наносится полимерное покрытие.

Возможные размеры профиля:
55х30х3000х1,2мм., артикул: ПФ55ПВТ
65х30х3000х1,2мм., артикул: ПФ65ПВТ

65х50х3000х1,2мм., артикул: ПФ65ПВТ2
80х30х3000х1,2мм., артикул: ПФ80ПВТ1
80х50х3000х1,2мм., артикул: ПФ80ПВТ2
100х30х3000х1,2мм., артикул: ПФ100ПВТ1
100х50х3000х1,2мм.

, артикул: ПФ100ПВТ2

Кляммер рядовой
(Используется для крепления плит керамогранита в горизонтально-вертикальной либо вертикальной системе. Крепится к вертикальному профилю с помощью заклёпок. Используется для крепления 4-х плит керамогранита)

Выполняется из нержавеющей стали, толщиной 1,0мм и 1,2мм.
Артикул: ПФ430Р
Возможна покраска кляммера в цвет керамогранита:

Кляммер горизонтальный
(Используется для крепления плит керамогранита в горизонтально-вертикальной либо вертикальной системе. Крепится к вертикальному профилю с помощью заклёпок. Используется для крепления 2-х плит керамогранита)

Выполняется из нержавеющей стали, толщиной 1,0мм и 1,2мм.
Артикул: ПФ430С

Возможна покраска кляммера в цвет керамогранита:

Кляммер вертикальный
(Используется для крепления плит керамогранита в горизонтально-вертикальной либо вертикальной системе. Крепится к вертикальному профилю с помощью заклёпок. Используется для крепления 2-х плит керамогранита)

Выполняется из нержавеющей стали, толщиной 1,0мм и 1,2мм.
Артикул: ПФ430У
Возможна покраска кляммера в цвет керамогранита:

Декоративные планки
(Используются в системе вентилируемых фасадов с облицовкой фиброцементными плитами для обеспечения водоотвода горизонтальных, вертикальных и угловых швов)

Изготавливается из оцинкованной стали, толщиной 0,55мм.

Мы предлагаем:
Планки горизонтального шва, артикул: ПФ055ПГШ
Планки вертикального шва, артикул: ПФ055ПВШ
Планки внешнего угла, артикул: ПФ055ПВУ

Возможна покраска планок в цвет плиты:

Лента уплотнительная EPDM(Ethylene Propylene Diene Monomer)
(Используется в системе вентилируемых фасадов с облицовкой фиброцементными плитами для защиты от влаги и изоляции стыков)

Используются два вида ленты: шириной 36мм и 60мм.

Артикул: ПФ36EPDM, ПФ60EPDM

Дюбель тарельчатый (Грибок)
(Используется для крепления теплоизоляционных материалов к стене здания. Длина определяется исходя из толщины утеплителя)

Возможно исполнение как с пластмассовым, так и с металлическим гвоздём с заглушкой.
Размеры: диаметр – 10мм, длина от 90 до 300мм.

Анкерный крепитель
(Служит для крепления кронштейнов к стене. Тип и размер анкера зависит от материала стены)

Распространённые размеры :
10х85мм.,
10х100мм.,
10х115мм.,
10х135мм.,
10х140мм.

Для определения необходимого для монтажа фасадного анкера мы можем отправить на объект инженера, который произведёт испытание на вырыв и по его результатам предоставит протокол о прочностных характеристиках анкера применимо к данному фасаду.

Шуруп-саморез с шестигранной головкой и буром
(Используются для крепления элементов подконструкции между собой)

Распространённые размеры:
4,8х16мм.,
4,8х19мм.

Заклёпка вытяжная
(Используется для крепления элементов подсистемы между собой и для крепления кляммера к вертикальному профилю)

Изготавливается из алюминия, оцинкованной или нержавеющей стали, а так же исполняется и в комбинированном виде.
Распространённые размеры:
4,0х8мм.,
4,8х8мм.,
4,0х10мм.,
4,8х10мм.,
5,0х12мм.

Перечисленные элементы для вентилируемого фасада выполняются как под заказ, так и находятся в наличии на складах.
Цены и наличие уточняйте у сотрудников компании: 8 (495) 788-30-10

Конструкции и элементы крепежные вентилируемых фасадов

Конструкции металлические и элементы крепежные вентилируемых фасадов Primet

Компания «Ю-Мет» предлагает конструкции металлические и элементы крепежные вентилируемых фасадов под собственной торговой маркой Primet по низким ценам.

Купить металлические конструкции и крепежные элементы для вентилируемых фасадов от производителя можно со склада компании в Москве.

Производственный комплекс «Ю-Мет» начал свою работу в 1999 году. За время своей работы компания стала одним из крупнейших производителей металлических конструкций из оцинкованной стали и крепежных элементов вентилируемых фасадов.

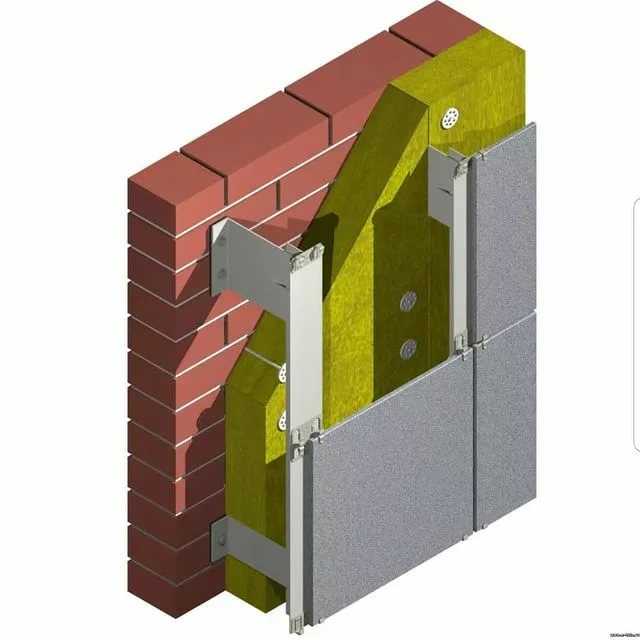

Конструкция вентилируемого фасада — это стальной каркас, крепление которого осуществляется к стене с использованием специальных крепежных элементов. Каркас необходим для последующего устройства облицовочного материала. От качества и надежности металлической конструкции напрямую зависит прочность и долговечность вентилируемого фасада.

Преимущества конструкций металлических и крепежных элементов из оцинкованной стали Primet

Конструкции металлические и элементы крепежные вентилируемых фасадов Primet имеют следующие преимущества:

компания-производитель строго следит за соблюдением технологии изготовления, продукция соответствует стандартам качества;
собственное производство металлических элементов подсистемы из оцинкованной стали обеспечивает поддержание низких цен на вентилируемые фасады в Москве;
широкий ассортимент стандартных профилей и крепежных элементов для вентилируемых фасадов с возможностью индивидуального заказа;
большой срок безремонтной эксплуатации;
конструкция вентилируемого фасада позволяет проводить работы по монтажу и демонтажу быстро, в любое время года;
собственный цех порошковой окраски с широким диапазоном цветов для элементов конструкции;
готовый вентилируемый фасад обеспечивает не только энергосбережение, но и отличную звукоизоляцию;
на конструкцию из металлических профилей крепятся различные облицовочные материалы;
низкие цены на конструкции металлические и элементы крепежные для вентфасадов Primet.

Виды металлических конструкций и крепежных элементов вентилируемых фасадов

Конструкция вентилируемого фасада предполагает использование разных видов металлических конструкций и крепежных элементов:

подсистемы направляющих несущих профилей;
планка горизонтальная основная;
профиль Т-образный для вентилируемых фасадов, используется при облицовке многоэтажных зданий;
профиль П-образный, основной элемент при монтаже фасада;
крепежные элементы, такие как дюбели, анкерные элементы, кронштейны;
вертикальные профили;
метизы;
z-образные профили;
шляпные профили;
декоративные профили для вентилируемых фасадов;
кляммеры, необходимость их применения определяется видом облицовочного материала;
цокольный профиль, не является обязательным элементом в устройстве вентилируемого фасада, представляет собой дополнительную защиту вентиляционного зазора;
дополнительные элементы: уголки, торцевые вставки, заклепки, уплотнительные ленты и прочее.

Профили для вентилируемых фасадов Primet рассчитаны на длительный срок эксплуатации.

Металлические конструкции и элементы вентилируемых фасадов Primet соответствуют требованиям российских и международных стандартов качества. Продукция может быть отгружена со склада в Москве и доставлена в города Московской области и другие регионы России и стран СНГ по низким ценам.
