Крепеж для металлического профиля: Крепеж для профиля и гипсокартона, цена

Содержание

Профили металлические

Металлический профиль - это один из самых популярных способов крепления разного рода строительных материалов, использующихся при ремонте помещения.

Самым популярным в использовании является П-образный металлический профиль, правильный монтаж которого напрямую влияет на надежность и качество всей конструкции в целом.

Следовательно, перед тем, как купить металлический профиль, нужно хорошо изучить все его технические параметры и подобрать наиболее оптимальный тип фиксации изделий.

Наиболее интересной темой в данной области является способ крепления металлических профилей друг к другу, а также дальнейшее присоединение к ним декоративных гипсокартонных панелей.


Что представляет собой металлический профиль?

Строительный металлический профиль представляет собой П-образную планку. Главным предназначением данных профилей является крепеж строительного материала при внутренней отделке помещений.

Сравнить конструкцию из П-образных металлических профилей можно с деревянной обрешеткой. Отличие заключается в том, что изделия из металла значительно экономят площадь пространства и гарантируют наиболее точное совпадение с используемыми монтажными элементами.

На сегодняшний день металлический профиль наиболее часто используются с облицовкой из гипсокартона. В таких ситуациях нередко возникает необходимость соединения отдельных крепежных элементов друг с другом. Более того, скрепление требуется не только П-образных профилей аналогичных параметров, но и другой вспомогательной фурнитуры (крестовины, уголки, переходники и др.).

Применяется дополнительная фурнитура к металлическим профилям для того, чтобы сведение нескольких металлических профилей между собой было наиболее точным и надежным. Необходимость использования данных элементов возникает не всегда, но специалисты советуют как можно чаще прибегать к данным действиям.

Принцип монтажа профиля к профилю зависит от определенной ситуации. Стандартный пример – это стык в крестовине (место пересечения двух профилей с созданием «узла»). Реализация данного типа крепежа происходит различным образом, но чаще всего это применение той же фурнитуры, идущей в комплекте с изделием.

Крепление металлических профилей друг к другу

Вся особенность крепления П-образных металлических строительных профилей заключается в том, что каждая конструкция по-своему уникальна. Все различия зависят лишь от параметров конкретного металлического профиля, к которым относится наличие отверстий, проемов, перфорации. Все перечисленные особенности значительным образом упрощают установку конструкции (обрешетки).

Монтаж металлической обрешетки может быть выполнен грубым способом (саморезами с полным игнорированием технологических отверстий) или же с полным соблюдением инструкции. В прилагаемых документах прописаны все рекомендации использования подготовленных отверстий в металлических профилях.

Гипсокартон крепится на металлическую обрешетку именно в соответствии с инструкцией, поскольку данный способ отличается большим количеством достоинств. Главной положительной характеристикой такого принципа монтажа является надежность готовой конструкции. Но, как и в любой ситуации, имеется ряд отрицательных моментов, одним из которых является необходимость использования заклепок. Именно поэтому перед тем, как купить металлический профиль, необходимо произвести точные замеры и тщательные расчеты. Хотя, на деле нередко бывает, что все предварительные работы и намеченные схемы не соответствуют действительности по различным причинам.


Крепление металлического профиля к стене

Изначально необходимо придумать конфигурацию, на основе которой, будет осуществляться монтаж обрешетки. Например, это может быть крепление металлических профилей «крест-накрест» или же параллельно вдоль стены. В последнем случае связывать профили между собой нет необходимости. При этом для исключения функции усиления при скреплении установка должна осуществляться жестким способом.

При креплении металлического профиля к стене с дальнейшим монтажом гипсокартона необходимо использовать для большей жесткости саморезы или дюбели. Также используются распорные элементы, которые усиливают метизы. Важно знать, что использование (ввинчивание) дюбелей происходит без захвата профильной основы. Для данной цели применяется специальная фурнитура для металлических строительных профилей: скобяные детали хомуты. Такие элементы сами производят захват планки, обеспечивая фиксацию краев при помощи метизов. Если в комплекте с изделием фурнитура не идет, то ее необходимо купить вместе с металлическим профилем.


Крепление металлического профиля к потолку

Потолочный монтаж металлических профилей для последующего крепления гипсокартона осуществляется тем же методом, что и настенный. Нередко в данный принцип вносятся существенные изменения, которые зависят от установки панелей декоративного назначения. Суть в том, что современные декоративные отделочные материалы используются и для формирования одноуровневого потолка, и для многоуровневой конструкции. В последнем случае схема крепления гипсокартонных панелей на металлические профили будет гораздо сложнее. Также используются дюбели, саморезы и хомуты из для создания первого уровня обрешетки. В дальнейшем уже к нему крепятся панели второго уровня, закрывающие выступающие части поверхности.

Соединение металлических профилей между собой

Металлические строительные профили соединяются друг с другом двух основных схем: техника наращивания и крестообразное соединение (упоминалось выше по тексту). И в том и в другом случае необходимо следование инструкции, которая предполагает применение специальной фурнитуры.

Для наращивания (удлинения) П-образных профилей используются стыковые сегменты – металлические профильные фиксаторы. В данные элементы вводятся окончания планок, после чего они закрепляются пресс-шайбой.

Для крестообразной схемы применяется сегмент-краб – крестовина, в которую вводятся четыре конца, фиксирующиеся тем же способом, как и при сращивании, т.е. пресс-шайбой. Иногда для финальной фиксации металлических профилей применяются другие специальные детали.

Изгиб металлического профиля

Изгиб профиля не осуществляется для закрытых металлических профилей, имеющих форму трубы или прямоугольника. Данная операция возможна лишь в отношении плоских моделей.

Сначала специальными ножницами для резки металла необходимо подготовить надрезы, которые облегчат правильное осуществление сгиба. К таким способам прибегают, когда реализовываются нестандартные проекты по облицовке помещения.


Осуществление монтажа подвесных элементов

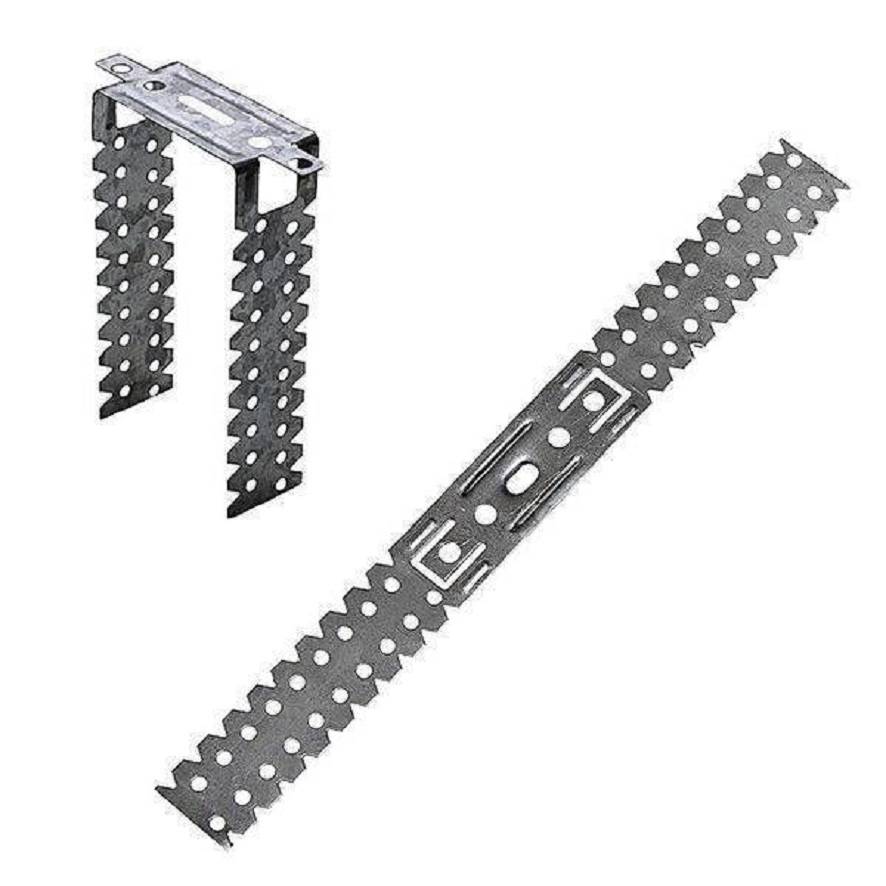

Подвес – это плоская металлическая перфорированная деталь, относящаяся к фурнитуре основного вида металлического профиля. Иными словами, это вспомогательный сегмент, применяемый с целью усиления всей обрешетки, а также для конструирования сложной схемы.

Металлические профили для гипсокартонных панелей крепятся к стене с подвесом с помощью предварительно подготовленной схемы фиксации. Затем метизы закручиваются через перфорацию в профиле.

Характеристика способов фиксации металлических строительных профилей

Механический принцип фиксации – применение широкого спектра метизов, начиная с пресс-шайб, заканчивая саморезами. Специалисты и домашние мастера считают, что данный способ является самым целесообразным и надежным.

Правда, бывают разногласия в отношении подбора необходимого метиза. Больше всего положительных отзывов имеют комплектные пресс-шайбы с шурупами, которые загоняются в перфорацию. Иногда при необычных вариациях такой монтаж невозможен, следовательно, используются саморезы и дюбели.

Гипсокартонные панели также крепятся к металлическим профилям при помощи шурупов и саморезов. Важно следить за тем, чтобы не происходило деформации листов. С этой целью предварительно нужно подготовить отверстия в гипсокартоне, служащие для дальнейшего ввода в них крепежных элементов.

В заключении стоит сказать, что облицовка пространства декоративными отделочными материалами – очень щепетильная процедура, требующая внимательности и аккуратности. Подготавливаясь к данному процессу важно непросто разобраться в креплении металлических профилей, но и произвести точные расчеты и планирование дальнейших работ. Помните, что применяя широкие профили, Вы «съедаете» пространство, делая его уже.

Купить металлический профиль Вы можете в специализированных строительных магазинах, а также в торговой сети «Планета Электрика».

Вам будет интересно:

Профиль для светодиодной ленты

Перфорированный кабельный лоток: применение и монтаж



виды, их количество и калькулятор

Конструкции из гипсокартона широко распространены при ремонте и перепланировке квартир. Это стены, подвесные потолки, ниши и перегородки, короба и декоративные камины. Для качественной сборки необходим надежный крепеж, поэтому важно правильно подобрать подходящие саморезы для фиксации профиля под гипсокартон.

Какие саморезы нужны для профиля и гипсокартона: все виды

Крепеж, применяемый при работе с ГКЛ, делится на 3 группы:

  • для крепления направляющего профиля к стенам, полу и потолку;
  • для соединения элементов каркаса;
  • для прикручивания листов гипсокартона к профилю.

Рассмотрим все виды в порядке очередности их использования.

Для крепления профиля к стене, полу, потолку

Чтобы закрепить направляющие профили – основу каркаса под гипсокартон, – можно использовать:

  • Дюбель-гвозди. Обычно применяют крепеж диаметром 6 мм и длиной 40 мм.

  • Саморезы с прессшайбой (МЦП) с подобранными к ним дюбелями. Длина самореза для кирпичной стены – 41 мм (для бетона можно взять немного короче), дюбель 6 × 40 или 6 × 37 мм. Именно с таким дюбелем саморез диаметром 4,2 мм будет закручиваться туго и держать крепко.

  • Анкерные болты. Используются в особых случаях: при креплении усиленного профиля и при повышенных нагрузках.

  • Саморезы по дереву. Применяются для монтажа направляющих на деревянную стену.

Mr. Build рекомендует: при выборе между дюбель-гвоздями и саморезами с прессшайбой лучше предпочесть последние. У первого типа крепежа шуруп вбивается в дюбель, в то время как саморезы вкручиваются и обеспечивают более надежное, «вечное» крепление.

Есть еще один вариант фиксации профиля на стенах и потолке – с помощью газового монтажного пистолета. Он используется для забивания дюбелей в основание и позволяет справиться с работой легко и быстро. Однако и сам инструмент, и комплектующие стоят дорого, поэтому позволить его себе могут только профессионалы, работающие с большими объемами.

Для соединения частей каркаса

Шурупы этой категории используются для соединения между собой элементов металлического каркаса – стоек и направляющих. Выделяют 2 вида такого крепежа:

  • С цилиндрической головкой. В среде мастеров их часто называют клопами, блохами или семечками. Такие названия обусловлены в первую очередь размерами метизов.
  • С прессшайбой. У таких саморезов тонкая, но широкая шляпка, похожая на шайбу.
Саморез-клоп
Для профиля с прессшайбой

Для прикручивания ГКЛ к каркасу

Для крепления листов гипсокартона к каркасу используют саморезы с конусной головкой: при монтаже они целиком утапливаются вглубь материала.

Это обеспечивает незаметность точек крепления после финишной обработки отверстий, а значит, не возникает проблем при чистовой отделке.

В зависимости от материала каркаса применяют саморезы:

  1. По металлу с мелкой резьбой, чтобы крепить ГКЛ на профиль.
  2. По дереву, если обрешетка изготовлена из бруса.

Чтобы правильно выбрать нужные саморезы, рассмотрим их виды подробнее.

Крепеж для каркаса с цилиндрической головкой («клопы»)

В магазинах представлен богатый выбор таких изделий с разными характеристиками:

  • Длиной от 9 до 11 мм. Профессионалы рекомендуют использовать более короткие: отличий в качестве крепления практически нет, а экономия выходит неплохая.
  • Черные оксидированные и блестящие оцинкованные. Новички считают, что вторые долговечнее. На самом деле по характеристикам оба виды одинаковы, так что берите те, что есть в наличии.

  • Острые или со сверлом на конце. Мастера рекомендуют пользоваться острыми: они лучше держатся в профиле за счет маленького аккуратного отверстия. К тому же цена на них ниже. Преимущества использования саморезов с острыми концами видны на фото.

  • С засечками на тыльной стороне шляпки и без. Если есть возможность, лучше брать шурупы с засечками: они предотвращают раскручивание соединения при вибрациях.

Саморезы с прессшайбой (для каркаса)

Эти элементы также применяются для скрепления металлопрофиля. Имеют несколько весомых преимуществ перед видом с цилиндрической головкой:

  • Широкая шляпка обеспечивает более прочное сцепление элементов каркаса между собой.
  • Меньше выступают над плоскостью профиля, что облегчает последующий монтаж листов гипсокартона на него.

Главный недостаток – стоимость: такие метизы обойдутся дороже «клопов».

В продаже встречаются саморезы с прессшайбой длиной до 80 мм, но для сборки каркаса под гипсокартон достаточно 13–15 мм.

Имеют цинковое покрытие, выпускаются со сверлом на конце (МЦСП) или острые (МЦП). Профессионалы рекомендуют МЦП для обычного профиля и МЦСП – для толстого.

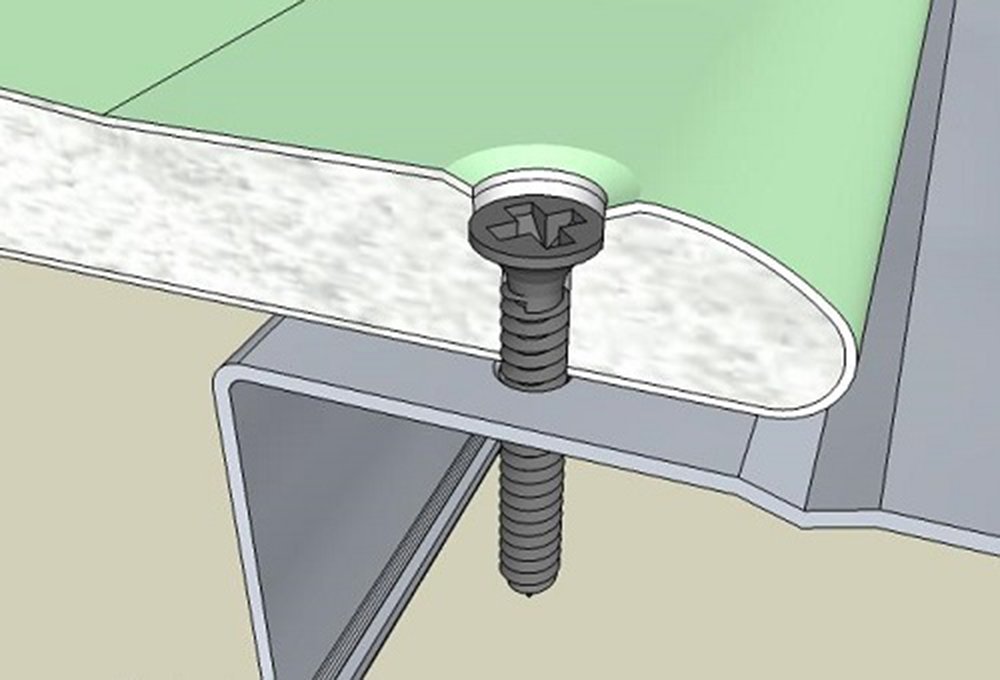

Саморезы для крепления гипсокартона к металлическому профилю

Узнать и подобрать такие метизы просто:

  • Мелкий шаг резьбы обеспечит надежное соединение с металлом каркаса.
  • Длина варьируется от 16 до 152 мм. Для качественного крепления длина самореза должна превышать толщину прикручиваемого материала в два раза. Поэтому при монтаже гипсокартона в один слой используют шурупы 3,5 × 25 мм, в два слоя – 3,5 × 35 мм.
  • Конусная шляпка утапливается в гипсокартон. Удобнее всего использовать при монтаже шуроповерт со специальной насадкой-ограничителем: она не позволит слишком глубоко завернуть шуруп и повредить материал.

Мастера, профессионально занимающиеся работой с гипсокартоном, используют инструмент с автоматической подачей саморезов. Стоит он немало, поэтому приобретать его для ремонта одной квартиры нет смысла.

Крепеж для фиксации ГКЛ на деревянном каркасе

При использовании обрешетки из брусьев берут саморезы по дереву, имеющие более широкую резьбу. Это самый дешевый вид метизов из всех перечисленных. Для крепления гипсокартона к брускам применяют такие шурупы:

  • 3,5 × 32 – при обшивке стен;
  • 3,5 × 25 – при потолочных работах.

Длина самореза зависит также от параметров древесины: для рыхлого дерева берут более длинные шурупы.

Важно! Для крепления к металлическому профилю саморезы по дереву не подойдут. При монтаже металлокаркаса они используются для крепления гипсокартона к деревянным брускам, усиливающим участки возле дверного проема или места для подвешивания телевизора или другой техники.

Советы от профи

Мы выяснили, что для разных этапов работ понадобятся разные типы саморезов. В стандартный бюджетный комплект крепежа для монтажа гипсокартонной конструкции войдут:

  • дюбель-гвозди 6 × 40 мм для крепления направляющих;
  • саморезы-клопы с острым концом без сверла для профиля;
  • саморезы для ГКЛ по металлу.

Mr. Build рекомендует другой набор, который используют опытные мастера. Он обойдется несколько дороже, но зато сделает конструкцию более надежной и облегчит крепление ГКЛ.

  • Саморезы с прессшайбой (МЦП) 41 мм длиной + дюбели 6 × 40 или 6 × 37 мм для направляющих.
  • Шурупы МЦП длиной 13–15 мм для скрепления профилей между собой.
  • Саморезы для монтажа гипсокартона 25 или 35 мм.

Совет: везде, где можно, для скрепления профилей лучше использовать просекатель. Саморезы же вкручивать только в труднодоступных местах. Такой способ соединения обеспечит плотное прилегание гипсокартона к каркасу (не будет выпуклостей от шляпок шурупов) и при больших объемах работ поможет сэкономить на крепеже.

Подсчет нужного количества метизов

Есть несколько способов рассчитать необходимое количество метизов:

  • Нарисовать подробную схему каркаса, а затем подсчитать количество саморезов для его сборки и для крепления ГКЛ.
  • Воспользоваться таблицами по методике «Кнауф»: в них дается расход всех комплектующих на 1 м2 гипсокартонного покрытия.
  • Использовать онлайн-калькулятор.

Таблица примерного расхода метизов для облицовки стены в один слой:

Наименование Количество на 1 кв. м
Дюбель-гвозди 1,6
Саморезы для соединения профилей 2,7
Саморезы для крепления ГКЛ 17

Для перегородки с креплением гипсокартона в 1 слой:

Наименование Количество на 1 кв. м
Саморезы для ГКЛ 34
Дюбель-гвозди 1,6

Для подвесного потолка:

Наименование Количество на 1 кв. м
Шуруп LN 3,5 х 9 мм 1,4
Саморезы для ГКЛ 23
Дюбель для крепления профилей ПН 28/27 0,7
Дюбель анкерный 0,7

Калькулятор саморезов для профиля под гипсокартон

Совет от Mr. Build: метизы приобретайте с запасом не менее 10 %. В процессе монтажа шурупы могут (и будут) ломаться и теряться.

При покупке, даже если саморезы продаются в запечатанных коробках, нелишним будет вскрыть одну из них и проверить качество. Резьба должна быть ровной, а покрытие метиза – цельным. Нередко встречаются перекаленные саморезы: при закручивании шуроповертом у них просто отлетают шляпки. В результате тело метиза приходится вытаскивать из профиля или бруса при помощи пассатижей. Это отнимает время, неудобно да и не всегда возможно. Поэтому рекомендуется приобретать саморезы в надежных и проверенных магазинах. Это сэкономит и время, и деньги, и нервные клетки.

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

К содержанию↑

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 – по металлу; 2 – по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Саморезы для металлических профилей

Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища «клопы», «блохи» или «семечки». Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.

Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.

К содержанию↑

Крепежи для крепления каркаса к стене

Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.

Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.

Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.

К содержанию↑

Отличия саморезов для гипсокартона

Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей.
Классификация саморезов для гкл:

  1. По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
  2. По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3.5х25, в два слоя – 3.5х35.
  3. Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
  4. Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.

Материал винта можно определить по цвету:

  1. Белые – это латунные или стальные оцинкованные.
  2. Желтые – оксидированные (нержавеющие).
  3. Черные – стальные закаленные.
К содержанию↑

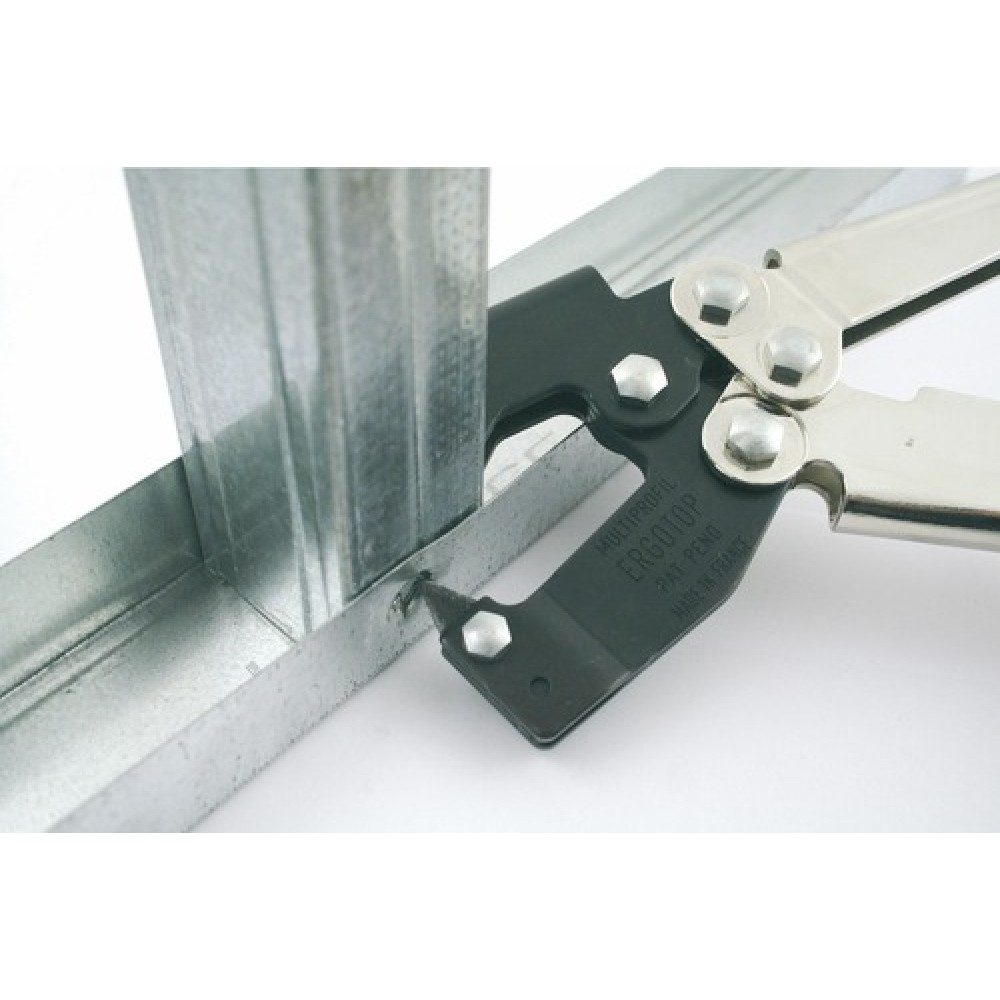

Просекатель – альтернатива шурупам

Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов «клопов». Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить  шуруп. Эта проблема была решена с появлением просекателя.

Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.

При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.

Преимущества просекателя:

  • быстрота скрепления;
  • не требует электроэнергии;
  • отсутствие выступов в местах крепления.

Его недостатки:

  • прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
  • на рынке много некачественных подделок, которые быстро выходят из строя.
К содержанию↑

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель «бабочка» вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель «молли» для гипсокартона работает по схожему принципу, что и «бабочка». Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель «молли» необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Были перечислены основные виды саморезов, дюбелей, методы крепления, которые используются при работе с гипсокартоном. Все они отличаются принципом действия, техническими и эксплуатационными характеристиками. Несомненно, существует множество альтернативных, может быть даже более надежных и удобных технологий. Если вы обладаете одним из подобных техник, можете рассказать о них в комментариях – это будет полезная информация для новичков, а может быть, и для профессионалов.

Автор статьи

Поделись статьей с друзьями:

Крепеж для конструкций из гипсокартона



Вступление

Крепеж для конструкций их гипсокартона можно назвать их основой. По технологии, каркас гипсокартонной конструкции крепится к несущим элементам помещения. Сам каркас собирается из профилей, а листы гипсокартона прикрепляются к каркасу, также при помощи специального крепежа. Разнообразие материалов несущих элементов требуют разные крепежные изделия для прочного закрепления каркасов. Далее, разберем весь разнообразный крепеж для конструкций из гипсокартона.

Типы крепежа для гипсокартона

Крепеж, используемый в работе с гипсокартоном можно разделить на три типа:

  1. Для крепления профилей или бруса каркаса к несущим конструкциям помещения;
  2. Для соединения металлических профилей в каркасе;
  3. Для крепления листов гипсокартона к сделанному каркасу.

Разберем все типы крепежа отдельно.

Крепеж для прикрепления каркаса к несущим конструкциям

Для прикрепления стечных и потолчных профилей каркаса для гипсокартонной конструкции используется следующий крепеж.

Для бетонных стен и потолков используется пластиковые (нейлоновые) дюбеля с шурупами.

Для крепления к полу используются дюбель гвозди ( дюбель типа –К). Часто для крепления направляющих профилей к стене также используют анкерные дюбеля.

Для крепления профилей к деревянным поверхностям используются саморезы с резьбой с широким шагом.

Крепеж для соединения профилей

Для соединения профилей между собой используются саморезы типа «металл-металл». Правильно они называются шурупы типа LBи LN. Их длина от 9 мм.

Для соединений профилей и подвесов на потолке, также применяются шурупы типа FN. У них под шлицом сделана небольшая площадка, а виде круглой шайбы.

Крепеж для крепления листов гипсокартона

  • Гипсокартон крепится к профилям каркаса саморезами типа «гипсокартон – металл». Правильно они называются шурупы типа TNи TB.
  • Шуруп TN, имеет острый конец. Используется для крепления листов ГК к металлическому профилю. Длинна для одного слоя ГК – 25 мм, для двух слоев – 35 мм.
  • Шуруп TB, имеет конец в виде сверла. Используется для крепления ГК к деревянному каркасу.
  • Шуруп типа MN, универсальный шуруп с двойной резьбой для дерева и металла.
  • Стандартные длины шурупов TN и TB: от 25 до 75 мм с шагом длины 10 мм. Шурупы MN стандартизированы по длинам 22, 25, 30, 35, 45 мм.
  • Все шурупы для крепления листов ГК имеют потайные головки.

Анкерные приспособления

Анкерные приспособления это специальный крепеж, не требующий вкручивания шурупа в дюбель. Шуруп в анкерный дюбель забивается и держится за счет возникающего распора в анкере.

В таблице выше, вы можете видеть и внешний вид дюбелей и анкеров и их размеры и их назначение.

Вывод

Это весь крепеж для конструкций их гипсокартона, который вам может понадобиться.

©Gipsokart.ru.

Другие статьи раздела: Инструменты



BMh2010HDZ | Крепеж BMH-10 к металлическим балкам для профиля BPL-41 / BPM-41 / BPV-41, горячеоцинкованное

Профиль BPD-21, двойной, С-образный, 41х21, L1000, 2.5мм, горячеоцинкованное BPD2110HDZ 2 561.28 р.
Профиль BPD-21, двойной, С-образный, 41х21, L1200, 2.5мм, горячеоцинкованное BPD2112HDZ 3 061.40 р.
Профиль BPD-21, двойной, С-образный, 41х21, L1800, 2.5мм, горячеоцинкованное BPD2118HDZ 4 592.11 р.
Профиль BPD-21, двойной, С-образный, 41х21, L2000, 2. 5мм, горячеоцинкованное BPD2120HDZ 2 561.28 р.
Профиль BPD-21, двойной, С-образный, 41х21, L3000, 2.5мм, горячеоцинкованное BPD2130HDZ 2 561.28 р.
Профиль BPD-21, двойной, С-образный, 41х21, L400, 2.5мм, горячеоцинкованное BPD2104HDZ 1 133.44 р.
Профиль BPD-21, двойной, С-образный, 41х21, L500, 2.5мм, горячеоцинкованное BPD2105HDZ 1 400.32 р.
Профиль BPD-21, двойной, С-образный, 41х21, L600, 2.5мм, горячеоцинкованное BPD2106HDZ 1 667.45 р.
Профиль BPD-21, двойной, С-образный, 41х21, L700, 2. 5мм, горячеоцинкованное BPD2107HDZ 1 945.34 р.
Профиль BPD-21, двойной, С-образный, 41х21, L800, 2.5мм, горячеоцинкованное BPD2108HDZ 2 201.27 р.
Профиль BPD-21, двойной, С-образный, 41х21, L300, 2.5мм, горячеоцинкованное BPD2103HDZ 866.58 р.
Профиль BPD-41, двойной, С-образный, 41х41, L1000, 2.5мм, горячеоцинкованное BPD4110HDZ 4 022.68 р.
Профиль BPD-41, двойной, С-образный, 41х41, L1200, 2.5мм, горячеоцинкованное BPD4112HDZ 4 808.21 р.
Профиль BPD-41, двойной, С-образный, 41х41, L1800, 2. 5мм, горячеоцинкованное BPD4118HDZ 7 212.31 р.
Профиль BPD-41, двойной, С-образный, 41х41, L2000, 2.5мм, горячеоцинкованное BPD4120HDZ 4 022.68 р.
Профиль BPD-41, двойной, С-образный, 41х41, L2000, 2.5мм, нержавеющее BPD4120INOX 0.00 р.
Профиль BPD-41, двойной, С-образный, 41х41, L300, 2.5мм, горячеоцинкованное BPD4103HDZ 1 361.06 р.
Профиль BPD-41, двойной, С-образный, 41х41, L3000, 2.5мм, горячеоцинкованное BPD4130HDZ 4 022.68 р.
Профиль BPD-41, двойной, С-образный, 41х41, L400, 2. 5мм, горячеоцинкованное BPD4104HDZ 1 780.06 р.
Профиль BPD-41, двойной, С-образный, 41х41, L500, 2.5мм, горячеоцинкованное BPD4105HDZ 2 199.32 р.
Профиль BPD-41, двойной, С-образный, 41х41, L600, 2.5мм, горячеоцинкованное BPD4106HDZ 2 618.86 р.
Профиль BPD-41, двойной, С-образный, 41х41, L6000, 2.5мм, горячеоцинкованное BPD4160HDZ 4 022.68 р.
Профиль BPD-41, двойной, С-образный, 41х41, L800, 2.5мм, горячеоцинкованное BPD4108HDZ 3 457.28 р.
Профиль BPL-41, С-образный, 41х41, L1000, 1. 5мм BPL4110 857.26 р.
Профиль BPL-41, С-образный, 41х41, L1000, 1.5мм, горячеоцинкованное BPL4110HDZ 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L1000, 1.5мм, нержавеющее BPL4110INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L1000, 1.5мм, цинк-ламельное BPL4110ZL 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L1200, 1.5мм BPL4112 1 024.67 р.
Профиль BPL-41, С-образный, 41х41, L1200, 1.5мм, горячеоцинкованное BPL4112HDZ 1 711. 64 р.
Профиль BPL-41, С-образный, 41х41, L1200, 1.5мм, нержавеющее BPL4112INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L1200, 1.5мм, цинк-ламельное BPL4112ZL 1 711.64 р.
Профиль BPL-41, С-образный, 41х41, L1800, 1.5мм BPL4118 1 536.97 р.
Профиль BPL-41, С-образный, 41х41, L1800, 1.5мм, горячеоцинкованное BPL4118HDZ 2 567.46 р.
Профиль BPL-41, С-образный, 41х41, L1800, 1.5мм, нержавеющее BPL4118INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L1800, 1. 5мм, цинк-ламельное BPL4118ZL 2 567.46 р.
Профиль BPL-41, С-образный, 41х41, L2000, 1.5мм BPL4120 857.26 р.
Профиль BPL-41, С-образный, 41х41, L2000, 1.5мм, горячеоцинкованное BPL4120HDZ 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L2000, 1.5мм, нержавеющее BPL4120INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L2000, 1.5мм, цинк-ламельное BPL4120ZL 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L300, 1.5мм BPL4103 271. 61 р.
Профиль BPL-41, С-образный, 41х41, L300, 1.5мм, горячеоцинкованное BPL4103HDZ 475.31 р.
Профиль BPL-41, С-образный, 41х41, L300, 1.5мм, нержавеющее BPL4103INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L300, 1.5мм, цинк-ламельное BPL4103ZL 475.31 р.
Профиль BPL-41, С-образный, 41х41, L3000, 1.5мм BPL4130 857.26 р.
Профиль BPL-41, С-образный, 41х41, L3000, 1.5мм, горячеоцинкованное BPL4130HDZ 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L3000, 1. 5мм, цинк-ламельное BPL4130ZL 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L400, 1.5мм BPL4104 355.21 р.
Профиль BPL-41, С-образный, 41х41, L400, 1.5мм, горячеоцинкованное BPL4104HDZ 621.61 р.
Профиль BPL-41, С-образный, 41х41, L400, 1.5мм, цинк-ламельное BPL4104ZL 621.61 р.
Профиль BPL-41, С-образный, 41х41, L500, 1.5мм BPL4105 438.89 р.
Профиль BPL-41, С-образный, 41х41, L500, 1.5мм, горячеоцинкованное BPL4105HDZ 768. 04 р.
Профиль BPL-41, С-образный, 41х41, L500, 1.5мм, нержавеющее BPL4105INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L500, 1.5мм, цинк-ламельное BPL4105ZL 768.04 р.
Профиль BPL-41, С-образный, 41х41, L600, 1.5мм BPL4106 522.60 р.
Профиль BPL-41, С-образный, 41х41, L600, 1.5мм, горячеоцинкованное BPL4106HDZ 914.53 р.
Профиль BPL-41, С-образный, 41х41, L600, 1.5мм, цинк-ламельное BPL4106ZL 914.53 р.
Профиль BPL-41, С-образный, 41х41, L6000, 1. 5мм, горячеоцинкованное BPL4160HDZ 1 432.03 р.
Профиль BPL-41, С-образный, 41х41, L700, 1.5мм BPL4107 609.68 р.
Профиль BPL-41, С-образный, 41х41, L700, 1.5мм, горячеоцинкованное BPL4107HDZ 1 066.96 р.
Профиль BPL-41, С-образный, 41х41, L700, 1.5мм, цинк-ламельное BPL4107ZL 1 066.96 р.
Профиль BPL-41, С-образный, 41х41, L800, 1.5мм BPL4108 689.88 р.
Профиль BPL-41, С-образный, 41х41, L800, 1.5мм, горячеоцинкованное BPL4108HDZ 1 207. 31 р.
Профиль BPL-41, С-образный, 41х41, L800, 1.5мм, нержавеющее BPL4108INOX 0.00 р.
Профиль BPL-41, С-образный, 41х41, L800, 1.5мм, цинк-ламельное BPL4108ZL 1 207.31 р.
Профиль BPL-41, С-образный, 41х41, L6000, 1.5мм BPL4160 847.13 р.
Профиль BPD-21, двойной, С-образный, 41х21, L6000, 2.5мм, горячеоцинкованное BPD2160HDZ 2 693.76 р.
Профиль BPL-41, С-образный, 41х41, L6000, 1.5мм, цинк-ламельное BPL4160ZL 1 432.03 р.
Профиль BPD-41, двойной, С-образный, 41х41, L700, 2. 5мм, горячеоцинкованное BPD4107HDZ 3 055.33 р.

Крепеж к металлическим балкам для профиля BPD-41 горячеоцинкованный (BMh3010HDZ)

Код товара 7031079

Артикул BMh3010HDZ

Производитель DKC

Страна Россия

Наименование Крепеж к металлическим балкам для профиля BPD-41, горячеоцинкованный

Упаковки 2 шт

Сертификат ССБК RU.ПБ09.H000972

Тип изделия Крепеж

Резьба 10

Цвет Светло-серый

Материал изделия Сталь

Высота, мм 120

Ширина, мм 80

Все характеристики

Характеристики

Код товара 7031079

Артикул BMh3010HDZ

Производитель DKC

Страна Россия

Наименование Крепеж к металлическим балкам для профиля BPD-41, горячеоцинкованный

Упаковки 2 шт

Сертификат ССБК RU. ПБ09.H000972

Тип изделия Крепеж

Резьба 10

Цвет Светло-серый

Материал изделия Сталь

Высота, мм 120

Ширина, мм 80

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Саморез диаметром 4,8 мм для крепления листового металла и металлических профилей. Шестигранная голо

Саморез диаметром 4,8 мм для крепления листового металла и металлических профилей. Шестигранная головка с буртом, наконечник усиленное сверло, оцинкованный, DIN 7504-K (новый стандарт DIN-EN-ISO 15480)

Саморезы такого типа являются универсальными саморезами по металлу с наконечником -сверлом. Применяется для крепления металлочерепицы и профнастила к металлическим кровельным конструкциям. Шаг резьбы частый.


Технические характеристики

 Обозначение

 4,8x19

 4,8x25

 4,8x32

 4,8x38


 Твердость поверхности, HV  min 560  min 560  min 560  min 560
 L, длина  18,00-20,00  24,00-26,00  30,75-33,25  36,75-39,25
 P, шаг резьбы  1,60  1,60  1,60  1,60
 C, толщина бурта  1,00  1,00  1,00  1,00
 Df, диаметр бурта  10,00-10,20  10,00-10,20  10,00-10,20  10,00-10,20
 K, высота головки  4,28-4,32  4,28-4,32  4,28-4,32  4,28-4,32
 S, размер под ключ  7,78-8,00  7,78-8,00  7,78-8,00  7,78-8,00
 Твердость серцивины, HV  240-425  240-425  240-425  240-425
 D, наружный диаметр  4,68-4,8  4,68-4,8  4,68-4,8  4,68-4,8
 Dp, диаметр сверла  4,55-4,70  4,55-4,70  4,55-4,70  4,55-4,70
 T, длина сверла  5,0-6,0  5,0-6,0  5,0-6,0  5,0-6,0
 Приблизительный вес 1000 шт. , кг  2,94  3,45  4,06  4,65

Материал: сталь С1022
Покрытие: белый цинк 7 мкм
Наконечник: сверло
Головка: шестигранная головка D=8

Саморез OMAX имеет уникальный отличительный признак - на шляпке выдавлен знак в виде буквы "Х"!


У нас вы также сможете купить резиновые спортивные покрытия.

НАВЕРХ

Крепежные изделия для строительства и строительства

EJOT - эксперт в области крепежных систем для промышленных и коммерческих кровель, стен и фасадов. Мы предлагаем ассортимент крепежных изделий, который постоянно расширяется, проектируется и проектируется для строительства и промышленного легкого строительства. Строительный крепеж EJOT имеет одобрение FM.

EJOT Супер-САФИР JT3

Для крепления профилированных металлических листов с промежуточной изоляцией или без нее на тонкостенные стальные / алюминиевые опорные конструкции и деревянные опорные конструкции.Более быстрая сборка, производительность и эффективность.

EJOT EJOFAST JF3

Быстрая фиксация листового металла: широко используется для прострочки внахлест на крышах из металлических панелей с открытыми застежками. Для крепления металлических профилей, профилированных металлических листов, изолированных металлических панелей, систем крепления солнечных батарей, ветровых дефлекторов; непосредственно на стальные кровельные профили.

Крепеж EJOT SAPHIR JT4

Самосверлящие крепежные элементы из нержавеющей стали Крепежные элементы EJOT SAPHIR® полностью изготавливаются из аустенитной нержавеющей стали марки 304 (A2) и идеально подходят для приклеивания, сверления и ввинчивания в алюминиевые профили и профили или деревянные основы.

Крепеж EJOT JZ3 и JA3

Саморезы из нержавеющей стали 304, серия саморезов из нержавеющей стали, специально разработанных для кровли и облицовки.

Застежки для дождевиков EJOT

Крепежные элементы для систем облицовки наружных стен, ограждающих конструкций зданий и вентилируемых задних фасадов.

EJOT Cronimaks JZ7

Саморезы из аустенитной высококачественной нержавеющей стали для крепления профилированных стальных листов или многослойных элементов к высокопрочным каркасам и каркасам из нержавеющей стали.

EJOT Корремакс JZ1 и JA1

Изготовлен из нержавеющей стали 1.4529 (A5) самого высокого класса защиты от коррозии, подходит для плавательных бассейнов и других высококоррозионных сред.

EJOT Colorfast

Улучшает внешний вид и противостоит коррозии, самосверлящие крепежные детали соответствующего цвета для металлических покрытий.

Exposed Vs. Скрытые застежки: что лучше?

Несмотря на то, что существует множество различных стилей металлических панелей, можно выбрать практически только два типа: открытая застежка или скрытая система застежек.У каждого из этих вариантов есть как преимущества, так и недостатки. Вот честное сравнение систем металлических панелей с открытыми и скрытыми застежками.

В чем разница между Exposed VS. Скрытый крепеж?

Крепежные элементы относятся к оборудованию, используемому для крепления металлических панелей к зданию или конструкции под ними. Это включает в себя широкий спектр различных механических крепежных устройств и узлов. Все, от гвоздей и шурупов до зажимов и болтов, считается частью семейства крепежных изделий.

Открытые крепежные детали можно увидеть на верхней части панелей после завершения установки. Это больше похоже на «классический» вид металлических панелей, что упрощает процесс установки. Фурнитура будет прикреплена непосредственно через лицевую сторону металлической панели к конструкции, расположенной ниже. Панели будут перекрывать друг друга, застежка будет проходить через обе панели, и головка застежки будет видна снаружи здания.

Вот пример открытой системы крепления с использованием гофрированных панелей 7/8 "Bridger Steel .Здесь после монтажа оборудование видно снаружи крыши.

Скрытые крепления не видны после завершения установки. Крепежные детали закреплены под металлическими панелями, что обеспечивает гладкую, непрерывную поверхность. Эта система закреплена крепежным зажимом под панелями, что делает установку немного более сложной для тех, у кого нет опыта. Металлические панели этой системы не проникают внутрь металлических панелей, поскольку панели накладываются и прикрепляются к системе зажимов, а затем механически или вручную фиксируются на месте.

Вот пример скрытой системы креплений с использованием панелей Bridger Steel 2 "Mechanical Lock . Как вы можете видеть, на самих панелях не видно никаких креплений.

Плюсы и минусы кровельных систем с открытым креплением
Преимущества

Простая установка - Открытые системы крепления являются фаворитом среди домашних мастеров из-за того, насколько легко установить панели. Эта система не требует специальных инструментов, таких как ручные или механические закаточные машины, для завершения установки.У большинства людей, включая подрядчиков, уже есть инструменты для установки открытых систем крепления.

Менее дорогая - Поскольку этот тип панельной системы проще в установке, он также дешевле по сравнению со скрытыми системами крепления. Немного ниже затраты на материалы и установку. Также требуется меньше аксессуаров, что также снижает цену. Если вы решите установить панели самостоятельно, это также резко снизит общую стоимость.

Больше подрядчиков на выбор - Благодаря более простому процессу установки открытой системы креплений и тому факту, что для них не требуются специальные инструменты, вероятно, будет больше подрядчиков вокруг вас, которые смогут установить панели. Выбирая подрядчика, вы всегда должны проводить исследования, читать отзывы и обязательно подтверждать, что они заранее работали с металлическими крышами или сайдингом. Прочтите этот блог для получения дополнительных советов по найму подрядчика.

Недостатки

Повышенная вероятность проблем с крепежными деталями - Открытые крепежные детали могут вызвать проблемы при неправильной установке. Если открытая застежка недостаточно проворачивается, смещена по центру или слишком сильно вдавливается в панели, это может привести к проблемам в будущем.Вот почему так важно нанять подрядчика, который раньше работал с открытыми крепежными элементами, или, если вы устанавливаете систему своими руками, вы внимательно прочитали инструкции по установке.

Больше техобслуживания - Чтобы устранить потенциальные проблемы с крепежом, это также может привести к немного большему техническому обслуживанию по сравнению со скрытыми крепежными деталями. Под техническим обслуживанием мы подразумеваем, что вы, вероятно, захотите проверять свое оборудование не реже одного раза в год, если не дважды, чтобы убедиться, что оно находится в отличном состоянии.

Плюсы и минусы кровельных систем со скрытым креплением
Преимущества

Изящный и современный внешний вид - Одно из самых больших преимуществ скрытых систем застежек - эстетика, которую они обеспечивают. Эта система создает плавные, гладкие линии без какого-либо вмешательства со стороны оборудования. Те, кто хочет добиться современного внешнего вида, предпочитают скрытую систему застежек, а не открытую.

Сниженное повреждение крепежных элементов - Поскольку крепежные детали скрыты под панелями, нет шансов, что они будут повреждены дождем, ветром или другими погодными условиями.Несмотря на то, что открытые крепежные детали обычно обрабатываются для обеспечения максимальной устойчивости к ржавчине, в течение десятилетий они остаются неповрежденными и постоянно подвергаются воздействию окружающей среды, поэтому они могут стать более восприимчивыми к повреждениям. Благодаря скрытым застежкам вам не придется беспокоиться об этих проблемах.

Снижение деформации, вызванной температурой - Металлические панели естественным образом расширяются и сжимаются при изменении температуры в течение сезона. Скрытые системы застежек могут лучше изгибаться и адаптироваться к изменениям по сравнению с открытыми застежками.Это связано с тем, что крепежные детали находятся под панелями, а не сверху, что снижает вероятность того, что они будут слишком сильно вкручены через панели, что не допускает большого движения. Кровельные системы со скрытым креплением предназначены для изгиба и перемещения при изменении температуры.

Недостатки

Более сложная установка - Скрытые системы крепления требуют специального инструмента, называемого закаточной машиной, который может быть как механическим, так и управляемым вручную, для установки панелей.Из-за необходимости в этом инструменте установка может быть немного сложнее. Если вы нанимаете подрядчика для установки вашей крыши или сайдинга, вы должны быть уверены, что они ранее работали с этим инструментом и типом системы металлических панелей.

Дороже - Скрытые системы креплений немного дороже по сравнению с системами открытых креплений из-за затрат на материалы и рабочую силу. Эти системы считаются немного более качественными и, конечно же, из-за более сложной установки, более дорогие.Однако непревзойденная производительность этих систем в сочетании с продолжительностью жизни обычно помогает облегчить некоторые проблемы с ценообразованием.

Сложно отремонтировать / заменить - После того, как ваши панели установлены, может быть трудно отремонтировать или заменить отдельную панель, если она подверглась повреждению. Вам нужно будет отделить отдельную панель, которую нужно заменить. Это может быть сложно, так как каждую панель придется отстегивать друг от друга с помощью закаточной машины. Если у вас нет этого инструмента, вам, вероятно, придется позвонить подрядчику.

В каких панельных профилях используются открытые крепежные детали VS. Скрытый?

Bridger Steel предлагает широкий выбор различных профилей панелей для любого проекта. Независимо от того, устанавливаете ли вы новую крышу, заменяете сайдинг, добавляете ограждение для частной жизни к своей собственности или просто обновляете интерьер с помощью обшивки, у нас есть много различных вариантов, в которых используются скрытые или открытые крепления.

Доступны открытые панели для крепления :

Гофрированный - Доступны варианты профиля ⅞ ”, ¾”, ½ ”и ¼”

В этом доме использовался ¾ ”гофрированный металлический сайдинг с гальванической отделкой

Box Rib - Доступен в 7.2 Структурные выступы коробчатого сечения, ограждения 7.2 и варианты профиля ребер прямоугольного сечения

В этом доме б / у 7.2 Структурный ребристый сайдинг

Универсальный - Доступен с 3-дюймовым ребром из туфа, 3-дюймовым треугольным ребром, Platte River и вариациями профиля ребра подшипника Purlin

В этой металлической крыше использованы 3 ’туфовые панели с ребрами жесткости

Доступны скрытые панели крепления :

Постоянный шов - доступен в вариантах профиля: трапециевидный 3 дюйма, механический замок 2 дюйма, механический замок, защелка Tru Snap и гвоздь

Металлическая крыша сделана из панелей Nail Strip

Batten - Доступен в вариантах профиля Ultra и Snap

В этом коммерческом здании использованы панели Ultra Batten

Flat - Доступен в вариантах профиля Shiplap Wall, V Groove Wall и Custom Flat

V Groove В этом здании использовались плоские панели

Soffit - Доступен в вариантах профиля V и Flush Soffit

В этом здании использованы панели V Soffit для создания бесшовного вида

Итак, какой из них лучше?

Поскольку как скрытые, так и открытые металлические панели с застежками имеют свои преимущества и недостатки, выбор из них действительно зависит от технических характеристик вашего проекта. Обе разновидности панелей обладают высокими эксплуатационными характеристиками, одинаковым сроком службы и, конечно же, долговечностью металла.

Как правило, решение, какая панель больше подходит для вашего предполагаемого стиля и внешнего вида, поможет вам решить, какая панель лучше всего подходит для вашего проекта. Вы также захотите принять во внимание свой бюджет, так как затраты в этих двух вариантах различаются. Планируете ли вы заняться своим проектом своими руками или нанять подрядчика, это также повлияет на ваш выбор.

Если вы пытаетесь добиться гладкого, современного вида, вы, вероятно, захотите использовать стоячий шов vs.открытая застежка-панель. Благодаря непрерывным линиям и способности легко расширяться и сжиматься при изменении температуры, они являются отличным выбором как для владельцев жилой, так и для коммерческой недвижимости.

Если вам нужен более классический вид металла, лучше всего подойдут открытые застежки. Они прочные, легко переносят тяжелые погодные условия и лучше скрывают недостатки. Открытые системы крепления также обычно лучше всего подходят для тех, кто хочет установить панели самостоятельно.

В конечном счете, оба варианта - отличный выбор, и его хватит на долгие десятилетия.Однако, если вам нужна помощь в выборе между ними, наша команда специалистов по продуктам может дать экспертные рекомендации. Мы учтем ваше окружение, желаемый внешний вид и другие факторы, чтобы порекомендовать лучший тип панели для вашего проекта, включая лучший размер, цвет или отделку.

Свяжитесь с нами сегодня или заполните форму запроса предложения, чтобы начать работу!

VersaFrame Inc. - Крепежные детали

TF: 1-877-463-8256

ФАКС: 1-780-955-8636

EMAIL: orderdesk @ versaframe.ca

Самосверлящие шурупы «металл по металлу» идеальны для монтажа металлических конструкций в зданиях легкой и средней толщины. Острия сверла предназначены для обработки металла различной толщины. Крепеж «металл к металлу» обычно используется в сборных стальных зданиях, а также в других областях, где листы кровли или сайдинга будут прикреплены к стальной основе или стальному каркасу.

В эту группу также входит винт с петлей, который обычно используется для крепления прилегающих панелей внахлест.Благодаря сверлу, предназначенному для проникновения в тонкий металл, они легко устанавливаются и обеспечивают надежную фиксацию.

Крепежные элементы «металл к дереву» предназначены для крепления стальной кровли и сайдинга, используемых в сельскохозяйственных и жилых металлических кровлях. Шайба с высоким шестигранником обеспечивает устойчивость при движении, резьба обеспечивает превосходную удерживающую способность, а заостренный конец ускоряет установку. Высококачественное покрытие обеспечивает повышенную коррозионную стойкость, а приклеенная уплотнительная шайба обеспечивает плотное уплотнение при установке.Крепеж металл к дереву используется для крепления стальной кровли и сайдинга к деревянным каркасам или фанере.

Имея более 30 стандартных цветов и множество размеров, наша линия крепежа разработана для обеспечения превосходной удерживающей силы при креплении металлической кровли и сайдинга к стальным или деревянным каркасам и фанере. Наши крепежные детали, поставляемые ведущими поставщиками в отрасли, доступны с головками различных размеров, шириной и длиной резьбы. См. Ниже полный список размеров наших стандартных крепежных изделий или позвоните в любой из наших филиалов, чтобы узнать о наличии специальных или нестандартных крепежных изделий.

Зажимные винты доступны в исполнении как металл по дереву, так и металл по металлу, и идеально подходят для крепления потолочных скоб со стоячим фальцем или панелей с защелкой к фанере, OSB, деревянным прогонам или стальным прогонам и рамам.

Не нашли то, что вам нужно, ни в одном из наших стандартных предложений застежек? Мы можем помочь!

Мы работаем с некоторыми ведущими производителями / поставщиками крепежных изделий в отрасли и можем помочь с поиском нестандартных или нестандартных крепежных изделий. Если вам нужна конкретная длина, резьба, наконечник сверла, размер головки, тип головки или любой другой вариант, который может предоставить крепеж, сообщите нам, и мы будем рады помочь удовлетворить ваши потребности.

Изучите общие профили металлических крыш

Металлическая кровля бывает разных типов, размеров, профилей и внешнего вида. В этом посте вы увидите самые распространенные кровельные профили, используемые сегодня.


  • Classic Rib - это открытая застежка 29 калибра, привинчиваемая металлическая панель. Его можно установить с шагом 3/12. Classic Rib - самый распространенный тип металлической кровли в Индиане. Применяется на каркасных зданиях и легких коммерческих зданиях с открытым каркасом.Он покрывает 36 дюймов и имеет ребра 3/4 дюйма высотой.
    • Плюсы: Наименее дорого, легко установить и легко найти.
    • Минусы: винты выходят из строя, не идеальны для сложной кровли или ендовы, панель не загибается, может быть трудно прошить и сохранить герметичность.

  • R-Panel - Эта металлическая ручка для крыши и стены толщиной 26 мм обычно используется в промышленных зданиях. Он может охватывать открытый каркас, что делает его хорошим заполнителем для сборных металлических зданий.Он устанавливается с помощью винтов через поверхность металлической кровли в стойку, что упрощает установку. Это выступающий крепежный винт, и его можно установить с шагом 1/12. Он покрывает 36 дюймов и имеет ребра высотой 1 1/4 дюйма.
    • Плюсы: Простая установка, дешевле, чем стоячий шов, калибр 26 позволяет использовать более толстую изоляцию, не вызывая вздутия панелей.
    • Минусы: на металлических крышах нет кромок, бордюры трудно промыть и сохранить в сухом состоянии, резиновая шайба на винте имеет тенденцию выходить из строя и протекать.

  • 1-дюймовая панель с защелкивающимся замком - Эта панель со стоячим швом, без выступающих винтов представляет собой панель с защелкивающимся замком 26 калибра, выглядит элегантно и функционально, как металлическая крыша со стоячим фальцем, без дополнительных затрат. блокирующие панели и шт.), но в панель встроено ребро гвоздя, чтобы ускорить установку и сэкономить на зажимах. Более тонкий металл также делает эту панель более доступной без ущерба для качества и внешнего вида.Может быть на склонах 3/12 и выше, покрывает 16 дюймов и имеет высоту 1 дюйм.
    • Pro - это: несколько открытых винтов, отличные рабочие характеристики и внешний вид, менее дорогие, чем замок с защелкой 24 калибра, замок с защелкой делают установку простой и быстрой.
    • Минусы: для работы требуется шаг 3/12 или больше, может быть трудно получить доступ и поддерживать на больших склонах, и нет подходящих снегозадержателей.

  • Панель с защелкивающимся замком на 1 3/4 - этот размер 24 представляет собой металлический шов со стоячим швом без открытой застежки.Это металлическая кровельная система с защелкивающимся замком, которая выполняет именно то, что написано в названии: «защелкивается». Одна сторона панели считается мужской ногой, а другая - женской. Гнездовая сторона закреплена и закреплена зажимом, а зажим прикручен к деке так, чтобы панель могла расширяться и сжиматься при изменении температуры. Толщина мужской штанины и зажима обеспечивают плотное прилегание к внутренней стороне стоячего шва, и панель защелкивается вместе. Этот стоячий шов устанавливается с использованием архитектурных деталей, то есть панели складываются и соединяются между собой, оставляя очень мало открытых креплений.Его можно установить с шагом 3/12 и выше над открытой рамой или твердым основанием. Он покрывает 18 дюймов и имеет замок высотой 1 3/4 дюйма.
    • Плюсы: калибр 24, архитектурные детали означают, что крыша может двигаться при изменении температуры, 30-летняя гарантия на краску, простота установки, минимальные затраты на техническое обслуживание при правильной установке, отличный внешний вид, минимальные затраты на техническое обслуживание при правильной установке, защита от ветра и града и добавляет бордюрную привлекательность дому или зданию.
    • Минусы: Требуется шаг 3:12 или больше, может проявляться масляное консервирование, если субстрат неровный, уклон крыши 8:12 и больше может быть труднодоступным для технического обслуживания в будущем, а также необходимо установить снегозадержатели. цена.

  • Double Lock - это металлическая кровельная система со стоячим швом 24 размера без открытых креплений. Его можно установить на небольшом уклоне с уклоном до 1/2: 12. Он покрывает 24 дюйма и имеет трапециевидный профиль высотой 3 дюйма с механическим швом. Двойной замок представляет собой конструкционную металлическую кровельную панель, предназначенную для установки на открытый каркас, как правило, на предварительно спроектированное металлическое здание. Это трапециевидные ножки, которые обжимаются вместе, а затем сшиваются с помощью машины, которая складывает два куска металла, создавая стоячий шов.
    • Плюсы: Очень прочная и долговечная металлическая крыша, если она установлена ​​правильно, может быть установлена ​​как на пологих, так и на наклонных участках, стоячий шов использует зажимы для удержания панели на месте, что позволяет разместить изоляцию толщиной от 1/2 до 6 дюймов толщиной, несколько открытых винтов.
    • Минусы: Может быть одной из самых дорогих металлических кровельных панелей, правильная установка требует квалифицированных металлических кровельщиков и обучения, бордюры HVAC могут быть проблематичными, если не прошиты правильно.

открытых крепежных панелей - Royal Metal Building Components Inc.

Панель Royal Span X
Панель Royal Rib X
Панель Tex Rib


Акриловая краска, чистая или окрашенная

Металлическая панель, используемая в кровельных и стеновых системах. Панели крепятся к опорным конструкциям с помощью открытых креплений. Профиль панели состоит из ребер высотой 1-1 / 4 дюйма, расположенных на расстоянии 12 дюймов по центру, с покрытием панели 36 дюймов. Между главными ребрами расположены два второстепенных ребра.

Металлическая панель, используемая в кровельных и стеновых системах. Панели крепятся к опорным конструкциям с помощью открытых креплений.Профиль панели состоит из ребер высотой 3/4 дюйма, расположенных на расстоянии 6 дюймов по центру с покрытием панели 36 дюймов.

Металлическая панель, используемая в кровельных и стеновых системах. Панели крепятся к опорным конструкциям с помощью открытых креплений. Профиль панели состоит из ребер высотой 3/4 дюйма, расположенных на расстоянии 9 дюймов по центру, с покрытием панели 36 дюймов. Между главными ребрами расположены два второстепенных ребра.

  1. СТАНДАРТНЫЙ МАТЕРИАЛ ПАНЕЛИ:
    26 Калибровочная сталь, покрытая с обеих сторон слоем алюминиево-цинкового сплава (Galvalume), нанесенным методом непрерывного горячего погружения.На цветные панели наносится покрытие Akzo Nobel Ceram-A-Star 1050 или Cool Color Coating. Покрытие представляет собой высокоэффективную силиконовую полиэфирную краску, которая наносится на загрунтованную поверхность. Панели также доступны в других системах окраски по специальному заказу.
  2. МАТЕРИАЛ ОТДЕЛКИ / ОТДЕЛКИ:
    Для всех материалов отделки используются одинаковый размер, цвет и покрытие.
  3. ГЕРМЕТИЧНАЯ ЛЕНТА ДЛЯ ПАНЕЛЕЙ:
    Условия нахлеста панелей герметизируются с помощью мастики на основе бутиловой ленты, которая не оставляет пятен, не вызывает коррозии, нелетучей и нетоксичной.
  4. КРЕПЕЖНЫЕ КРЕПЛЕНИЯ:
    Крепежные детали для соединения панели со стальным основанием представляют собой саморезы №12 X 1 ”или № 12 X 1-1 / 4” с шайбами ​​uni-seal. Для установки панели на деревянную опорную конструкцию используются шурупы №10 X 1 ”или № 10 X 1-1 / 2”. Винты с накатанной головкой № 14 X 7/8 ”также необходимы для правильной установки панели.
  5. УСТАНОВКА:
    Уклон крыши должен быть минимум ½: 12. Торцевые зазоры должны быть не менее 4 дюймов. Во всех нахлестах кровельных панелей следует использовать бутиловую ленту для обеспечения водонепроницаемости. С панелью также возможно применение стеновых панелей.
  6. ГАРАНТИЯ:
    40-летняя ограниченная гарантия на цветные панели и 25-летняя ограниченная гарантия на неизолированные панели
  7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
    Ежегодный осмотр крыши и чистка желобов по мере необходимости.
  8. ПРЕДЛОЖЕНИЕ И НАЛИЧИЕ:
    Позвоните в любой офис Royal Metal Building Components.

Правда о металлической кровле с открытыми креплениями

05 июн Правда о металлической кровле с открытыми креплениями

Многие домовладельцы пишут мне по электронной почте и спрашивают о металлической кровле с открытыми креплениями.Металлическая кровля, также называемая «сквозной» или «сливной канавкой», эти изделия формируются в рулонах и имеют профили, ориентированные вертикально на крыше. Эти профили, обычно называемые «R Panel», «PBR Panel» и «5V Crimp», представляют собой гофрированные волны или ребристые узоры, сформированные в панели. Все эти изделия крепятся к настилу крыши винтами, которые проникают через поверхность панели, оставляя головки винтов открытыми.

Многие люди - подрядчики и домовладельцы - называют эти продукты кровлей со стоячим фальцем, хотя на самом деле это не настоящие металлические кровельные системы со стоячим фальцем.Настоящая высококачественная система стоячих швов не будет иметь открытых застежек, а отдельные панели будут соединяться вместе с помощью некоторого варианта стыковочного шва. Открытые панели с застежками перекрываются только от одной панели к другой. Кроме того, настоящий стоячий шов изготавливается из панелей непрерывной длины по индивидуальному заказу, чтобы избежать горизонтальных швов вдоль крыши. Открытые крепежные панели часто имеют стандартную длину, что приводит к горизонтальным перекрытиям, поскольку панели укладываются вертикально вверх по крыше.

Открытые системы крепления были очень популярны на сельскохозяйственном рынке, использовались на крышах сараев, курятниках и хозяйственных постройках. Многие из этих продуктов не требуют твердого настила крыши и вместо этого могут быть установлены поверх реек или обвязки. Эти продукты легко доступны по всей стране, и, с быстрым ростом количества металлических кровель для жилых домов, они были установлены во многих домах. В большинстве случаев установка выполняется быстро и легко.

Когда домовладельцы спрашивают меня о продуктах с открытыми застежками, я чувствую себя обязанным сказать им, что они могут покупать не то, что, по их мнению, они покупают с этими системами. Большинство домовладельцев вкладывают средства в металлическую крышу, надеясь воспользоваться всеми ее преимуществами - энергоэффективностью, отсутствием обслуживания, повышенной стоимостью дома и долгим сроком службы.Однако в большинстве случаев металлическая кровля с открытыми крепежными элементами не дает таких же преимуществ.

Открытые застежки были разработаны для фермеров, заботящихся о цене, которые ищут дешевую и практичную крышу для своего сарая. По этой причине они часто изготавливаются из сырья более низкого качества, чем те, которые используются в металлических кровельных системах, предназначенных для использования в жилых помещениях. Часто они оцинкованы G60, а не G90, AZ45 вместо AZ55 и полиэфирная краска в отличие от Kynar 500 или Hylar 5000.Все эти компромиссы в качестве материалов делают эти продукты решениями на 20-25 лет, в то время как большинство домовладельцев ожидают, что новая металлическая крыша прослужит 50+ лет.

А еще есть все отверстия для крепежа. Открытая система крепления на крыше среднего размера приведет к просверливанию сотен, если не тысяч винтов, через поверхность панелей. Эти винты изначально снабжены резиновыми шайбами ​​или втулками, но вскоре они высыхают и трескаются. Кроме того, винты не допускают расширения и сжатия металла, а отверстия для крепежа со временем медленно «выпадают».В конечном итоге вода проникает в эти растущие отверстия и значительно нарушает целостность кровельной системы. Чтобы предотвратить проникновение воды, винты нужно будет время от времени заменять винтами большего диаметра.

Когда домовладельцы спрашивают меня об этих продуктах, я говорю им, что они должны знать об этих недостатках и решить, является ли это правильным вложением, исходя из их собственных целей и обстоятельств. У этих продуктов есть существенные недостатки, которые могут снизить стоимость их дома, и они служат не намного дольше, чем традиционная битумная черепица.Они являются идеальным решением для сараев, но металлическая кровля с открытыми креплениями часто не то, что действительно ищет домовладелец.

Как всегда, пожалуйста, напишите мне, чтобы ответить на любые ваши вопросы о кровле или вентиляции.

Тодд Миллер

Типы металлических кровель - скрытые или открытые крепления и штампованные

Если вас интересует скрытая металлическая кровля с саморезами (обычно называемая «стоячий шов»), или открытая металлическая кровля с винтами, вы найдете подробные сведения и фотографии наших металлических кровельных панелей по ссылкам ниже.

»Кровля со скрытым креплением

Также называемые «стоячими швами», эти системы не имеют открытых винтов, что делает их наиболее водонепроницаемыми и не требующими обслуживания системами. Стоячий шов - хороший выбор для коммерческих и элитных жилых проектов, но для его установки требуются более квалифицированные мастера и большие затраты на рабочую силу.

Эта 1-дюймовая система замка с защелкой - отличный вариант для многих жилых и небольших коммерческих помещений. Фаворит подрядчиков и одна из наших самых продаваемых панелей. Узнать больше

Посмотреть фотографии

Шаг вперед по сравнению с системой гвоздя-планки, но все же с защелкивающимся замком, этот смелый 1¾-дюймовый профиль обеспечивает высокое качество выполнения стоячего шва без использования механической закаточной машины. Узнать больше

Посмотреть фотографии

Золотой стандарт и отличный выбор для большинства коммерческих приложений. Механически сшитый. Превосходная прочность, водонепроницаемость и долговечность. Узнать больше

Посмотреть фотографии

»Кровля с открытыми крепежными элементами

В открытых системах крепления используется специально разработанный крепеж с уплотнительной шайбой для крепления сквозь панели.Эти панели требуют меньше труда для установки и являются экономичным выбором для многих жилых и некоторых легких коммерческих проектов.

Долговечность в сочетании с простотой установки делают этот профиль отличным выбором для многих открытых креплений. Узнать больше

Посмотреть фотографии

Получите тот «традиционный» вид металлической кровли прошлого с этой классической кровельной системой с открытыми креплениями. Узнать больше

Посмотреть фотографии

Разумный выбор для многих областей применения, особенно для открытых конструкций и крыш с малым уклоном.Открытая система застежек шириной 3 фута. Невероятная прочность и водонепроницаемость. Узнать больше

Посмотреть фотографии

Оседлайте волну архитектурного своеобразия с этой открытой застежкой 3/4 дюйма с высоким выступом ребра жесткости. Как дома на крыше, так и в качестве архитектурного акцента. Узнать больше

Посмотреть фотографии

»Штампованная металлическая кровля

Ознакомьтесь с нашими новейшими предложениями, которые помогут придать внешний вид сланцу, черепице или бочкообразной черепице с долговечностью металла!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
