Противопожарные отсечки, из оцинкованной стали, для фасадов, цена на изготовление элементов

Противопожарные отсечки - металлические конструкционные элементы, предназначенные для перекрытия воздушных потоков, препятствующие распространению огня, в случае возникновения пожара в здании.

Системам пожарной безопасности, при строительстве фасадов зданий и оконных конструкции уделяется особое внимание, так как данная опасность может оказать пагубное воздействие на здоровье и даже жизнь людей. По существующим СНиП, установка противопожарных отсечек, является обязательным условием строительства, и ни один из объектов строительства не может быть выполнен без применения отсечек. Данные элементы изготавливаются из оцинкованной стали с полимерным либо порошковым покрытием, согласно действующим СНиП. Сталь по своей природе имеет очень высокий класс огнестойкости, отсюда такой тип пожарных отсечек может выполнить возложенную на него функцию в полном объёме. Полимерно-порошковое покрытие позволяет более долгосрочно предотвращать физические разрушения стали под воздействием внешней окружающей среды.

Требования действующих СНИП

На сегодняшний день, согласно требованиям, к строительству жилых и нежилых зданий и облицовки установка противопожарных отсечек обязательно при строительстве вентилируемых фасадов с применением теплоизоляционных, минеральных и органических утеплителей. Конструкционные элементы способствуют предотвращению распространения токсичных газов, выделяемого при плавления теплоизоляционного материала.

Наша компания уже долгие годы выполняет комплекс работ по проектированию, производству и монтажу вентилируемых фасадов. И в собственных проектах применяет противопожарные отсечки из оцинкованной стали с полимерным покрытием. Такое решение наиболее качественное, эффективное, приемлемое по стоимости и соответствует всем существующим нормам.

По вашему проекту, команда наших инженеров-проектировщиков сможет более детально и с точным соответствием, подобрать решение по изготовлению противопожарных отсечек для вентилируемого фасада и остекления.

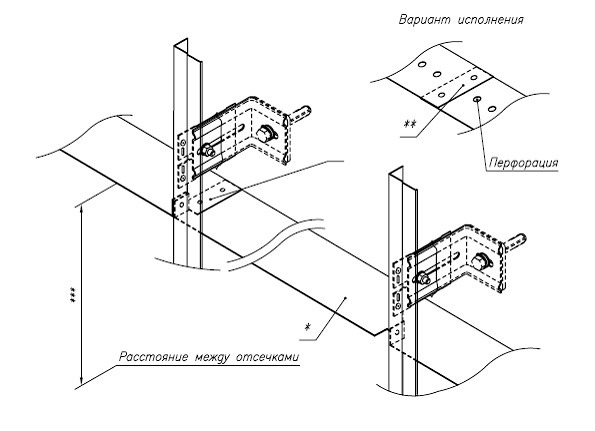

Схема монтажа противопожарных отсечек на вентилируемый фасад

Установка противопожарных отсечек (элементов) из оцинкованной стали на вентилируемый фасад производится по периметру, с максимальным расстоянием между так называемым поясам не более 6 метров. Крепеж осуществляется к подсистеме при помощи вытяжных заклепок, стык перекрывается внахлест на расстояние не менее 50мм. Периметр фасада должен быть полностью перекрыт промежутками. Так же отсечки должны быть установлены на всех проемах перед установкой металлических откосов в составной короб: дверные, оконные и специализированные. Все эти меры необходимы для предотвращения проникновения огня в случае пожара между этажами, высотного здания.

Изготовление противопожарных отсечек

Процесс изготовления отсечек из оцинкованной стали заключается в технологической гибке листового проката, в готовые элементы по требованиям заказчика. Сталь применяется с 2х сторонним полимерно-грунтовым покрытием. Толщина стали может варьироваться от 0,5мм до 1мм в зависимости от проектной документации конкретного здания. Конфигурация отсечек, так же отражается в проектной документации

На нашем производстве, мы можем изготовить совершенно любые формы, конструкции и технологические решения по требованиям заказчика, применяя различные материалы. При необходимости, специалисты нашей компании, помогут с составлением технического задания на изготовления, и детально смогут сконфигурировать требуемые элементы.

Типовые отсечки выполняются в виде равностороннего или разностороннего уголка, стороны которого рассчитываются по конкретному техническому заданию, индивидуального проекта строительства. Стороны варьируются в зависимости от толщины утепляющего слоя, и расстоянию вентилируемого зазора.

Цена на изготовление противопожарных отсечек

Ниже представлена стоимость изготовления противопожарных отсечек для фасада, стандартного типа, конструкцией в виде уголка. По желанию заказчика мы можем рассчитать стоимость изготовления и любой другой конфигурации по техническому заданию.

Некоторые фото противопожарных отсечек

Требуются отсечки из оцинкованной стали, или хотели бы проконсультироваться?


Звоните, телефоны нашего офиса:
+7 (495) 142-55-67
+7 (977) 850-55-67

Пишите
, адрес нашей почты:
[email protected]

На нашем производстве мы изготавливаем различные виды противопожарных элементов, а так же любых других видов изделий  по индивидуальным, вашим размерам. Низкие цены, быстрые сроки выполнения работ, доставка материалов!

Предлагаем вашему вниманию другие наши разделы:

Противопожарные мероприятия в навесном вентилируемом фасаде (противопожарные отсечки и короба)

Если загорелся чужой дом, нелишне окатить водой и наш собственный.

Э. Берк.


Как уже отмечалось в статье Проблема пожарной безопасности вентилируемого фасада , одна из проблемных сторон вентилируемых фасадов это пожарная безопасность. В данной статье приводиться обзор противопожарных мероприятий в вентилируемых фасадах, рассматриваются нормативные документы в области противопожарной защиты и требования этих документов к противопожарным решениям.
Основными документами, регламентирующими пожарную безопасность в строительстве являются СНиП 21-01-97* «Пожарная безопасность зданий и сооружений», Федеральный закон №123 «Технический регламент о требованиях пожарной безопасности» и противопожарные СП, среди которых наиболее содержательными по данной тематике являются СП 2.13130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» и СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям». Подробнее о документах на вентилируемый фасад в статье Нормативная база в отношении навесных вентилируемых фасадов. Скачать эти и другие документы можно на странице блога в контакте.

Они содержат общие положения и рекомендации  по обеспечению пожарной безопасности, которые должны конкретизироваться в Технических свидетельствах, выдаваемых органами сертификации на соответствующую фасадную систему, а также в прилагаемых к ним альбомах технических решений.

В соответствии со СНиП 21-01-97* и СП 4.13130.2009 ограничение распространения пожара достигается мероприятиями, архитектурными и инженерными решениями по ограничению площади, интенсивности и продолжительности горения. К таким решениям, предусмотренным Техническими свидетельствами большинства производителей, в отношении ветрогидрозащитных мембран, являются устройство противопожарного короба и устройство горизонтальных противопожарных отсечек (также называемых противопожарными рассечками).

Противопожарный короб вентилируемого фасада представляет собой металлические элементы обрамления оконных и дверных проемов, которые крепятся к строительному основанию анкерами.



Противопожарный короб может выполняться как в виде единой конструкции, так и в виде составной конструкции, элементы которой должны соединяться стальными метизами. Металлические элементы короба выполняются в виде профиля, во внутреннюю полость которого, по всей его длине и ширине, устанавливаеться полоса-вкладыш из минераловатных плит. Целью установки противопожарного короба является предотвращение проникновения огня во внутренний объем системы.

Однако применение противопожарного короба в вентилируемом фасаде полностью не исключает возможность возгорания мембраны. Как показывает практика, источник возгорания часто находится вне помещения, в частности при ремонтных работах. Поэтому по высоте здания с определенным шагом необходима установка горизонтальных противопожарных отсечек вентилируемого фасада.

Они представляют собой металлические сплошные или перфорированные элементы, крепящиеся к подконструкции или несущей стене и перекрывающие воздушный зазор по всему периметру здания. Целью установки противопожарных отсечек является предотвращение распространение горения мембраны и выпадения горящих капель мембраны из зазора в случае пожара.

При проектировании отсечки необходим учет нюансов функционирования системы вентилируемого фасада, а именно того факта, что отсечка не может полностью перекрывать движение воздуха в прослойке, поэтому должна выполняться перфорированной. Процент перфорации должен обеспечивать необходимый воздухообмен для выполнения требований по влажностному состоянию конструкций системы. Подробнее о конструктивных вариантах, способах крепления и исполнения, а также особенностях при проектировании узла отсечек можно узнать в статье Узлы вентилируемых фасадов

.

С другой стороны отсечки должны удовлетворять противопожарным требованиям. В соответствии с Федеральным законом №123, противопожарные отсечки, как инженерное решение, предназначенное для предотвращения распространения пожара из одной части здания в другую, можно отнести к противопожарным преградам. Однако конкретные конструктивные требования и требования по пределу огнестойкости статьи закона дают только для элементов, препятствующих распространению огня из одного помещения в другое, таких как противопожарные стены, перекрытия, перегородки. Отсечки в вентилируемом фасаде не под одну из классификаций в чистом виде не попадают, тем более что при их конструировании необходим учет перфорации. Это свидетельствует о несовершенстве нормативной базы в отношении НВФ.

Конкретные конструктивные решения должны давать альбомы технических решений. Однако конструкции противопожарных рассечек в аналогичных системах различных производителей вентилируемых фасадов, использующих один и тот же материал в качестве гидроветрозащиты и облицовки, значительно разнятся. Например, в фасадной системе Краспан с облицовкой из алюминиевых композитных панелей, противопожарная металлическая отсечка перекрывает всю толщину воздушной прослойки, максимальный диаметр отверстий перфорации 5 мм, минимальное расстояние между отверстиями 15 мм, в аналогичной системе Декот-ХХI размер отверстий перфорации 5…6 мм, расстояния между ними не должны превышать 10 мм, в системе Татпроф максимальный диаметр отверстий 10 мм, расстояния между отверстиями не регламентируются, однако перфорация не должна превышать 50%.

Более подробно информация об отсечках приведена в таблице 1.

Табл. 1

Характеристики горизонтальных противопожарных отсечек в альбомах технических решений НВФ различных производителей

Фирма-произво-дитель

Необхо-димость

установки

Толщина отсечки, мм

Параметры перфорации

Шаг по высоте

Макси-мальный диаметр отверстий мм

Минимальное расстояние между отверстиями в свету мм

Макси-мальный процент перфо-рации, %

Краспан

Обяза-

тельно

0,5-

0,7

5

15

н. р.

6-7 м

СИАЛ

Обяза-

тельно

0,55

5

15

н. р.

2 этажа

Декот XXI

Рекомен-

дуемо

Не менее 0,55

5…6

10

н. р.

15 м (5 этажей)

Татпроф

Обяза-

тельно

н. р.

10

н. р.

50

3 этажа

ДИАТ

Не предус-мотрено

-

-

-

-

-

ИС-5АКП

Обяза-

тельно

0,55

н. р.

н. р.

н. р.

3 этажа (6-9 м)

Полиалпан

Обяза-

тельно

Не менее 0,5

5…6

15

н. р.

6 м (2 этажа)

Примечание: н. р. – не регламентируется.

Какая из конструкций и с какими параметрами перфорации действительно способна ограничить распространение огня и препятствовать выпадению горящих капель пленки из зазора неизвестно. Также следует обратить внимание на то, что в одних системах (например, СИАЛ) установка противопожарных рассечек в вентилируемом фасаде обязательна, в других рекомендуема (например, Декот-ХХI), а в альбомах некоторых производителей информация о ней вообще отсутствует (ДИАТ).

Расстояния между отсечками по высоте у различных производителей вентилируемых фасадов также разные и колеблются в пределах от 6 метров (2 этажа) в системе СИАЛ и Краспан до 5 этажей (15 м) в системе Декот-ХХI. При этом ни в одной системе не дается дифференциация расстояний между противопожарными отсечками в зависимости от классов конструктивной, функциональной пожарной опасности и огнестойкости объектов, хотя по сути противопожарные преграды определяют размер пожарного отсека, который в соответствии со СНиП 21-01-97* и СП 2.13130.2009  следует назначать в зависимости от степени огнестойкости, класса конструктивной и функциональной пожарной опасности. Также имеет смысл обратить внимание на необходимость разделения отсечками частей здания различной функциональной пожарной опасности (например, когда первые этажи жилых зданий заняты предприятиями торговли и обслуживания населения), что также не учитывают альбомы технических решений.

 В последние время производители все чаще упоминают о создании негорючих гидроветрозащитных мембран, с ними попробуем разобраться в следующей статье. А пока стоит констатировать, что существующие противопожарные решения в вентилируемых фасадах требуют оценки и доработки.

Противопожарные отсечки на вентилируемых фасадах зданий

Одним из основных требований, предъявляемых к современным навесным фасадам, является пожарная безопасность. Обусловлено это тем, что данные конструкции предполагают непрерывную циркуляцию воздушного потока, который способствует скорому распространению пламени, даже в случае использования в системе исключительно негорючих теплоизоляторов. Поэтому в современном строительстве используются так называемые противопожарные отсечки, которые должны устанавливаться на вентилируемых фасадах в соответствии с требованиями ПБ и СНИПами.

Системы противопожарной защиты вентилируемых фасадов

Применяемые системы противопожарных фасадов представляют собой комплекс современных конструкционных и технических решений, способных, помимо пожарной безопасности, обеспечить:

  • защиту от внешнего воздействия, как механического, так и природного характера;
  • высокую теплоизоляцию, и, как следствие, экономию на отоплении;
  • увеличенный срок службы фасада в результате предотвращения преждевременного разрушения;
  • эстетическую привлекательность строения.

Как упоминалось выше, свободная циркуляция воздуха создает повышенную опасность возникновения огня, а также высокой скорости его распространения. Для того чтобы минимизировать эти риски, помимо негорючих материалов, применяются особые инженерные меры, значительно сокращающие продолжительность и силу горения, также площадь, которую огонь в силах охватить.  К данным мерам относятся и отсечки (иначе, горизонтальные рассечки).

Принцип работы отсечек

Противопожарные отсечки на вентилируемом фасаде представляют собой металлические конструктивные элементы, монтируемые к обрешетке и/или непосредственно к стене по всему периметру здания, с целью перекрыть непрерывный воздушный поток. Эти рассечки бывают:

  • перфорированными;
  • без перфорации.

В случае возникновения пожара эти противопожарные отсечки на фасаде эффективно предотвращают как распространение пламени внутри конструкции, так и попадание горящих капель расплавленного изолятора за пределы зазора. При этом процент перфорации рассматриваемых элементов обеспечивает необходимую (заданную) циркуляцию воздуха внутри вентилируемого фасада.

Требования СНИП и ПБ

Согласно действующим требованиям ПБ расстояние между рассечками не может превышать шести метров (для 2-х этажного здания) и полутора десятков метров (для строений в 5 этажей). Этот параметр также зависит от типа самого навесного фасада. Так, отсечки часто применяются в случаях, когда необходимо разделить части постройки разной пожароопасности.

Применение противопожарных отсечек на фасаде обязательно при использовании в качестве утеплителя пенополиуретана или пенополистирола, которые под воздействием огня активно выделяют горючий и токсичный газ. В этом случае используются указанные конструктивные элементы, выполненные из минеральных плит. Температура плавления такого материала начинается с тысячи градусов Цельсия.

Необходимое же количество рассечек и их объем рассчитывают для каждого конкретного здания согласно СНИП 21-01-97.

Видео: монтаж вентилируемого фасада с противопожарными отсечками

Крепление пожарной отсечки оконных обрамлений (пожарное требование МЧС)

Противопожарные отсечки НВФ (навесной вентилируемый фасад) представляют собой перфорированные или сплошные металлические элементы, которые фиксируются к несущей стене здания или к подконструкции и закрывают воздушный зазор по периметру всего здания. Противопожарные отсечки устанавливаются с целью предотвращения распространения в случае пожара возгорания мембраны, а также вытекания горящего вещества мембраны из зазора.

Во время проектирования противопожарных отсечек необходимо учитывать все нюансы, касающиеся функционирования системы вентфасада (важно учитывать, что отсечка препятствует движению воздуха в слое прослойки не полностью, следовательно, предпочтительно, чтобы она была перфорированной).

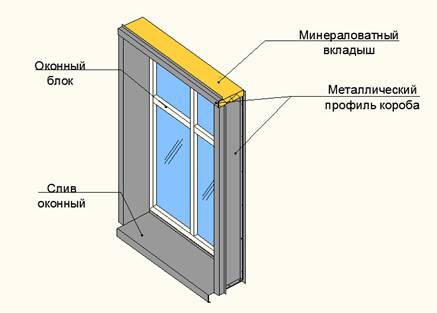

Противопожарный короб НВФ (навесной вентилируемый фасад) является металлическими элементами обрамления дверных и оконных проемов. Они фиксируются на строительное основание при помощи специальных анкеров.

Противопожарный короб НВФ может изготавливаться либо в виде единой конструкции, либо в виде сборной конструкции, чьи элементы соединяются между собой с помощью стальных метизов.

Данные металлические элементы, входящие в состав короба имеют вид профиля, у которого во внутренней полости по всей его ширине и длине, устанавливается вкладыш-полоса, выполненный из минераловатных плит. Основная цель установки противопожарного короба - это профилактика от проникновения огня в случае пожара во внутреннее пространство системы.

Стоит также отметить, что установка противопожарного короба НВФ не исключает полностью вероятность возгорания мембраны. Как правило, часто на практике источник появления возгорания располагается вне помещения. Например, во время ремонтных работ. Следовательно, в этом случае, по высоте основания здания с определенным размером шага рекомендуется устанавливать горизонтальные противопожарные отсечки НВФ.



Узел Пестрицкого

Неотъемлемой частью фасадной системы в строительстве городском и высотном, принято брать за практику изготовление пожарных отсечек и стальных коробов из оцинкованной стали с полимерным покрытием. При проектировании схема фасонных элементов разрабатывается по индивидуальному проекту в зависимости от размеров и типу проема на фасаде, узел Пестрицкого в данном случае выполняет роль защиты проема от попадания открытого пламя как под вентилируемый фасад и его систему, так и внутрь самого здания. Данное мероприятие существенно уменьшает риск распространения пламя при пожаре, позволяет успеть эвакуироваться находящимся внутри здания людям и предотвратить тем самым гибель персонала административных зданий  или жильцов дома, если это жилое строение.

Противопожарные отсечки цена

При заказе противопожарных отсечек, крепежей для них, многие задают вопрос о цене данной комплектации на объект, так как противопожарные отсечки цена зависит от комплектации, цвета самих доборных элементов, крепежей пожарных отсечек а также толщины самого металла для их изготовления. Также в комплект отсечек поставляется теплоизоляция для пожарных отсечек в верхний откос окна, а также по периметру оконных обрамлений по длинне и ширине 100*100 мм в случае если здание без утепления.

Нормы и требования пожарной безопасности к фасадам зданий

Согласно недавнему исследованию в 80% от всех новостроек в РФ предусмотрено утепление наружных стен с помощью штукатурных систем типа «мокрый фасад» или с последующим нанесением декоративных составов (короед, мраморная крошка и т.д.). Еще в 10% случаев для этой цели используются конструкции типа «вентилируемый фасад».


Тот же отчет показывает, что в 40% зданий при строительстве использовались нелицензированные утеплители и горючие материалы, что часто становится причиной быстрого распространения огня в случае пожара. Между тем требования пожарной безопасности к фасадам зданий помогают сохранить целостность здания и спасти жизни людей.

Конструктивные особенности пожаробезопасных фасадов

Пожарная безопасность фасадных систем регулируется ГОСТ 31251-2003. В таблицах приводятся все виды утепления наружных стен с последующей отделкой. Уделяется внимание потенциально опасным ситуациям и материалам, увеличивающим класс огнеопасности.

Оговаривается необходимость применения противопожарных отсечек на фасаде. В целом основное внимание направлено на ограничения связанные с использованием определенных видов утеплителя, а также огнезащитной обработки алюминиевой конструкции вентфасадов.

Можно выделить несколько наиболее актуальных требований:

  • Ограничения, связанные с утеплением фасада экструдированным пенополистиролом. Согласно ГОСТ 30244-94, теплоизоляция в виде пенополистирольных плит имеет степень огнеопасности (П-Г4). Воспламенение материала начинается при температуре 220-380 °С, самовоспламенение – 460-480 °С. Тот же класс пожарной опасности в составе фасадных систем предусмотрен для пенопласта.
    Помимо быстрого возгорания, ситуацию осложняет выделение горючих газов провоцирующих быстрое и интенсивное горение. Для уменьшения пожароопасности предусматриваются противопожарные рассечки в фасадных системах. Основная цель отсечек пресечь распространение огня между этажами и вдоль наружных стен.

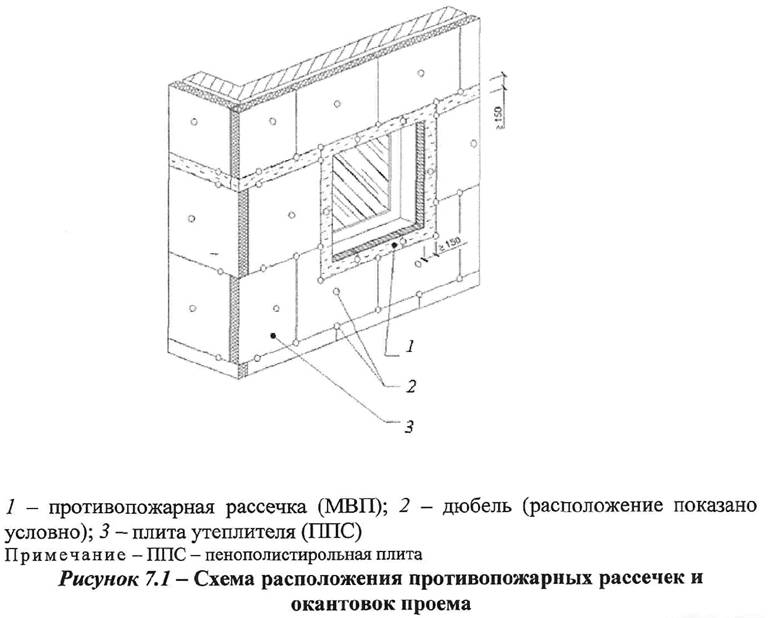

    Противопожарная рассечка на штукатурном фасаде изготавливается из минеральных утеплителей на основе базальтовых пород с высокой огнестойкостью.
  • Система мокрого утепления фасада должна соответствовать установленным ГОСТам относительно максимальной нагрузки и устойчивости к разрыву. Толщина штукатурки поверх полистироловых плит должна быть не менее 4-7 мм. На практике этот слой, часто равняется 1-1,5 мм., что является грубым нарушением требований пожарной безопасности к фасадным системам.
    Декоративные полимерные штукатурки уже при нагревании до 240-260°C, теряют свои прочностные характеристики. Поэтому не рекомендовано использовать полимерные штукатурки по пенополистирольным и пенопластовым плитам. Огнезащитная штукатурка для фасада должна выдерживать температуру, приближенную к 1000°С. Разрушение защитного слоя приводит к увеличению интенсивности горения, за счет подпитки пламени выделяющимися газами.
    Благодаря рассечкам на мокром фасаде, возможно, приостановить пожар или, по крайней мере, снизить скорость распространения. Обязательно, следует выполнить окантовку оконных и дверных проемов негорючими теплоизоляционными материалами.
  • Облицовка фасадов вентилируемыми конструкциями также имеет свои ограничения и правила в первую очередь связанные с большей огнеопасностью. Высокий класс пожароопасности фасадной алюминиевой подсистемы обусловлен тем, что между финишным слоем материала и теплоизоляцией находятся пустоты, провоцирующие усиленное восходящее движение воздушных масс. В результате тяга воздуха провоцирует быстрое распространение пожара.
    Пожарная опасность навесных фасадных систем увеличивается за счет обязательного использования ветрогидрозащитных мембран. Современная теплоизоляция позволяет обойтись без этих горючих материалов. Если принимается решение об использовании ветрогидрозащиты, обязательно необходимо изготовить пожарные отсечки в вентилируемом фасаде. Особенно важно предусмотреть рассечки при использовании горючих утеплителей и облицовки.
  • Навесные фасадные системы из керамогранита относятся к классу НГ. Слабое место конструкции состоит в профильной системе, которая используется для монтажа. Некачественные направляющие деформируются уже при температуре 280-300°С, что приводит к обрушению установленного керамогранита с фасада здания.
    Еще одна сложность заключается в том, что при определенной температуре плиты начинают растрескиваться.
  • Требования пожарной безопасности к вентилируемым фасадам предписывает отказаться от недорогих АКП (алюминиевых композитных панелей). Температура возгорания материала составляет 120 градусов.
    Дешевые композитные панели на основе полиэтилена, причисляются к классу опасности Г4. Согласно ППБ их запрещено использовать для высотных зданий. Пожаробезопасность навесных фасадных систем проверяют по ГОСТ 341251-2003.
  • Светопрозрачные фасадные системы в основном хорошо переносят высокие температуры и нагрев поверхности. Слабым местом светопрозрачной конструкции являются используемые направляющие профиля, и герметики фиксирующие стекла. Остекление фасадов применимо для производственных и офисных зданий при условии использования герметизирующих составов с высокой термоустойчивостью.

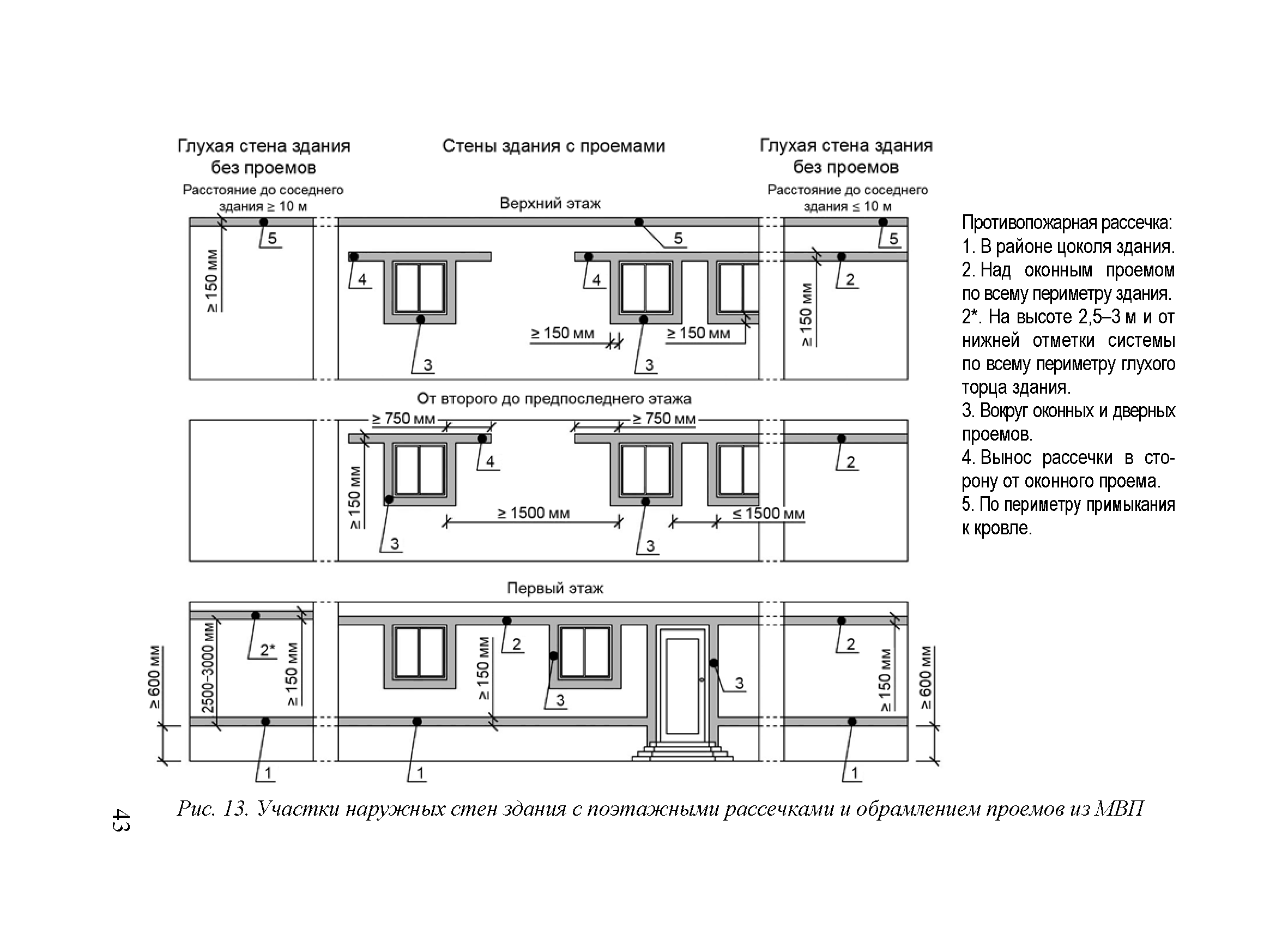

СНИП обязует изготовление противопожарных рассечек на фасаде. Дополнительно оговариваются ограничения на применение нелицензированной продукции, АКП на основе полимеров (для высотных зданий) и т.д.

Правила установки противопожарных рассечек на вентилируемых фасадах подразумевают использование специальных противопожарных коробов на оконные проемы, а также перемычек способных уменьшить интенсивность тяги воздуха.

В зависимости от основного предназначения допустимый класс пожароопасности фасадов может варьироваться от К0 до К3. Использование горючих материалов, а также ошибки в конструкторских решениях приводят к увеличению коэффициента до недопустимых величин.

Огнезащитные материалы и составы для фасадов

К системе вентилируемого фасада предъявляются высокие требования, которые ограничивают выбор строительных материалов, а также конструкционных решений. Согласно ГОСТ 31251 – 2003, все принципиально новые конструкции должны быть проверены на огневом испытании.

Утепление фасадов зданий также регулируется определенными ГОСТ и ППБ. Использование горючих материалов для облицовки наружных стен приводит к увеличению пожароопасности.

Чтобы увеличить огнестойкость используют следующие огнезащитные материалы для фасада:

  • Минеральные утеплители с классом НГ - способны выдерживать температуру до 1000°C. ГОСТ разрешает применение минеральных утеплителей для фасадов высотных домов. Если используется пенопласт в фасадных системах, обязательно изготовление вертикальных и межэтажных отсечек из минеральной теплоизоляции.
  • Клинкерные фасадные термопанели. В отличие от композитных материалов на основе полиэтилена, клинкерные термопанели не горят и не выделяют вредных испарений. При монтаже клинкерных систем используют специальный крепеж для огнезащиты, где на каждый алюминиевый направляющий профиль берется один стальной.
  • Огнеупорные штукатурки - не устраняют необходимость в применении рассечек, но позволяют несколько увеличить огнестойкость материала.
  • Противопожарные ленты. Отсечка на фасаде с разными системами отделки может быть выполнена ленточным материалом. Как вариант, место стыковки негорючей и горючей фасадной системы должно быть окружено рассечками.
  • Краски и пасты. Нормы СНИП по огнезащите деревянных фасадов предусматривают обязательное изготовление огнезащиты с увеличением огнестойкости до R 180. Если проводится дополнительное утепление, применяются минеральные ваты класса НГ.
  • Противопожарные пояса в системе утепления вентилируемых фасадов должны быть продуманы с учетом наличия горючих материалов. Вместо гидроветроизоляции можно использовать минеральные утеплители с кэшированным слоем.
  • Чтобы избежать обрушения композитных материалов увеличивают количество кляммеров. Метод испытания – огнем, показал, что эта мера позволяет даже при сильном нагреве поверхности предотвратить падение треснувших плит из керамогранита вниз.

После окончания работ проводится пожарное освидетельствование фасадной системы. Проверяется эффективность огнезащиты, соответствие отделочных материалов требованиям. Принимается решение о вводе здания в эксплуатацию.

Огнезащитная обработка конструкций фасадов

Мероприятия по огнезащите фасадов зданий включают обработку поверхностей красками и составами увеличивающими огнестойкость. А именно:

  • На штукатурные фасады наносятся специальные лаки и защитные краски. Одно из красивых и одновременно надежных решений - декоративная штукатурка фасада, устойчивая по пожарной безопасности.
  • Облицовка фасада из дерева обрабатывается лаками и двухкомпонентными составами. Дерево может потребовать использование дополнительной биозащиты. Фасадный лак для дерева позволяет сохранить фактуру и внешний вид натурального материала. Вместе с тем ГОСТ требует изготовления рассечек на деревянных фасадах.
  • АКП. Пожарная безопасность вентилируемых фасадов из дерева требует обработки алюминиевых направляющих специальными составами увеличивающими огнестойкость. Для остальных видов материалов это норма носит рекомендательный характер.


Существует большое количество самой разнообразной огнезащиты деревянных фасадов. Пропитки, лаки, краски, мастики – все виды ЛКМ в той или иной мере предотвращают распространение пожара. Составы для деревянных фасадов позволяют существенно увеличить безопасность зданий с наружной отделкой стен.

Противопожарные отсечки на вентилируемом фасаде

Противопожарные отсечки на вентилируемом фасаде используются для повышения безопасности конструкции. Их устанавливают на большинство зданий, чтобы было меньше риска возгорания. Такие элементы должны соответствовать правилам. Если отсечки из сплошного материала и перфорированные, также применяют противопожарную окантовку.

Что это такое

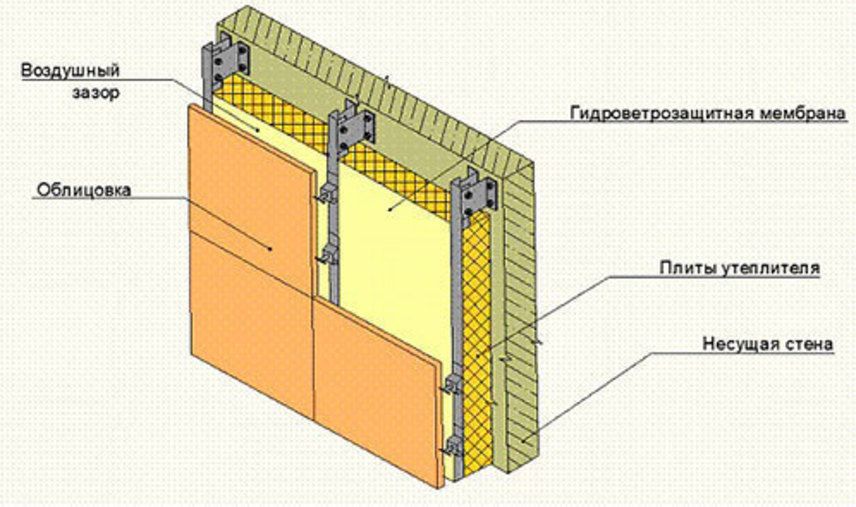

Вентилируемые фасады используют для облицовки внешних стен здания. Они улучшают внешний вид и повышают эксплуатационные свойства. Их рекомендуют устанавливать совместно с пожарными отсечками. Это металлические пластины, толщиной меньше миллиметра и длиной до 6 метров. Их устанавливают по заданному шагу на высоте.

Противопожарные фасады не только защитят от пожара, а и от негативного влияния факторов окружающей среды, атмосферных явлений, механических повреждений. Благодаря такой облицовке здание продержится более долгий срок, стены не будут разрушаться от ветра, дождя и других погодных явлений.

Такие элементы нужно в связи с тем, что в вентилируемых фасадах свободно циркулирует воздух. Поэтому, если дом загорится, огонь распространится с огромной скоростью.

Чтобы снизить риск возникновения подобных проблем, используют не только негорючие материалы, а и отсечки, которые не дают пламени увеличивать площадь горения.

Чтобы изготовить отсечку для вентилируемого фасада, листовой прокат сгибают по особой технологии и получают готовый элемент. Конструкции создают из стали, которую с обеих сторон обрабатывают полимерами. Используется сталь толщиной до одного миллиметра. Показатель определяют в зависимости от того, какой проект предусмотрен для здания. Там же отражают и конфигурацию отсечек.

Производители предлагают клиентам отсечки любого вида из безопасных материалов. Некоторые компании изготовляют такие элементы для вентилируемого фасада по индивидуальному заказу клиента.

Типовые отсечки создают в разных формах. Они бывают равносторонними или с разными углами. Каждую сторону рассчитывают так, чтобы она соответствовала особенностям постройки.  Стороны могут иметь разную форму. Все зависит от количества утепления внутри конструкции и расстояния до промежутка, в котором сосредоточена циркуляция воздуха.

Принцип работы отсечек

Такие отсечки обязательны к применению в вентилируемых фасадах. Их делают из металла и прикрепляют к обрешетке или прямо к стене.

Если возникнет пожар, благодаря отсечкам пламя, огонь не выйдет за зазор, а воздух будет циркулировать с определенной силой. Все зависит от того, есть ли отверстия в этих элементах и сколько их.

Сплошные

Если их установить, то воздух не будет попадать в зазор, что сделает невозможным проветривание. Поэтому владельцам дома придется обустроить дополнительные меры вентиляции или устанавливать отсечки так, чтобы они не закрывали зазоры для воздуха. Но в любом случае эта система практически сведет к нулю циркуляцию воздуха.

Перфорированные

Чтобы не нарушить процесс передвижения воздуха, делают такие отсечки, которые имеют перфорацию. Количество отверстий определяют в зависимости от того, какие показатели циркуляции воздуха в отсеках. Противопожарные элементы должны крепиться на кронштейны. Надежное скрепление обеспечивают специальные крепежи с заклепками. Обычно, их размещают на несущей стене здания.

Но независимо от степени перфорации, ее будет недостаточно для того, чтобы обеспечить продвижение воздуха с достаточной скоростью.

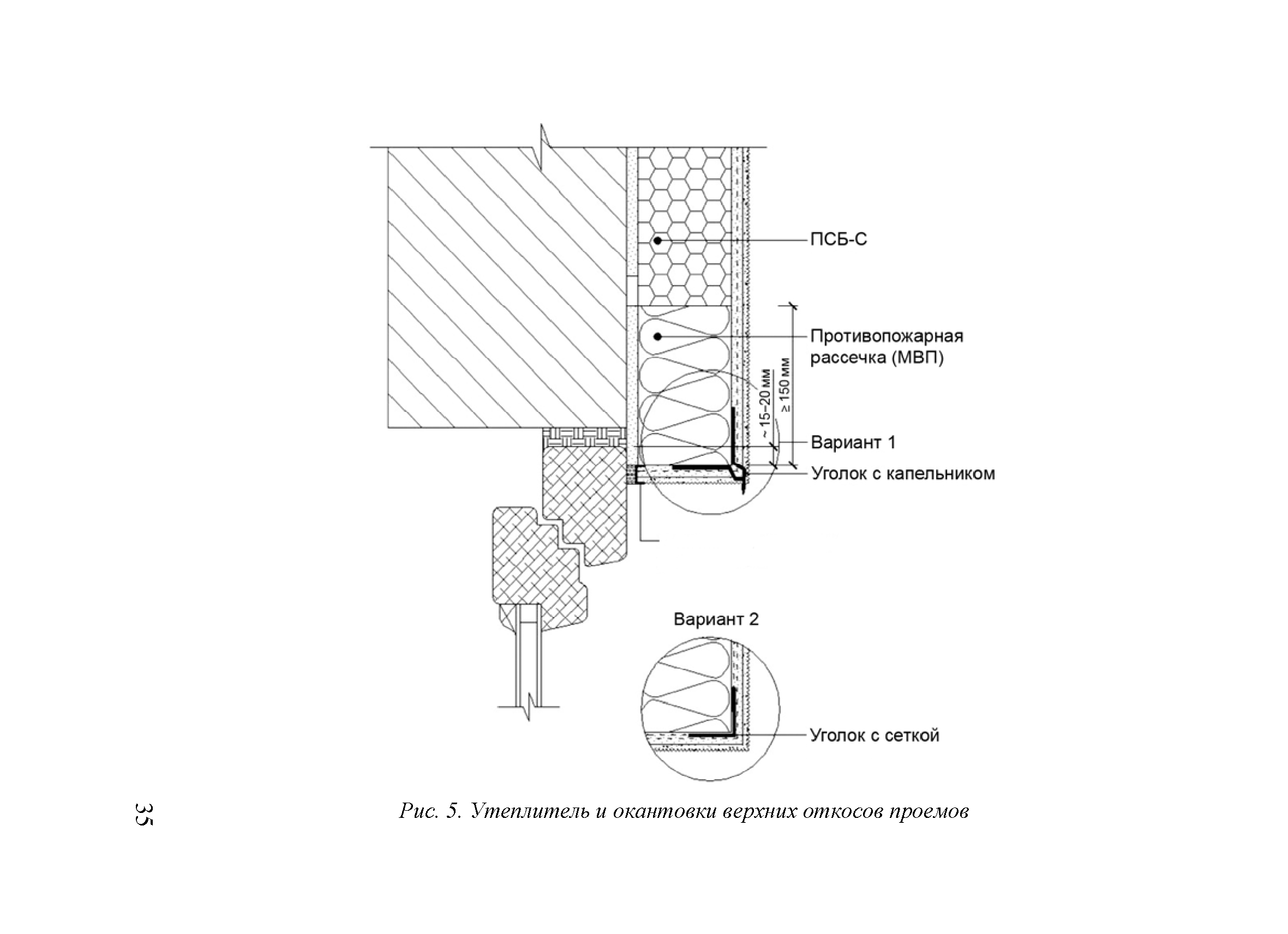

Противопожарная окантовка

Это еще одна мера, которую используют для повышения пожарной безопасности. Чтобы огонь медленнее распространялся, металлом и негорючими материалами обрамляют проемы для окон и дверей. Эти элементы повышают безопасность здания. Поэтому их все чаще размещают на жилых зданиях.

Требования СНИП и ПБ

Одним из главных требованиям к отсечкам является их место положение. Они должны располагаться на расстоянии 6 метров друг от друга, если дом двухэтажный, и полутора десятков метров для пятиэтажных строений. При определении этого параметра обращают внимание и на то, какой вид фасада используется в здании. С помощью отсечек иногда разделяют части построек с разной пожароопасностью.

Внимание! Отсечки должны быть, если утепление стен осуществляется с применением пенополиуретана ли пенополистирола, так как во время горения они выделяют токсический газ.

При высоком уровне пожароопасности устанавливают отсечки из минеральных плит. Этот материал плавится при температуре выше тысячи градусов.

Важно, чтобы пожарная отсечка в вентилируемых фасадах была качественная. Эти элементы должны изготавливаться на заводе, где соблюдаются все технические условия. Но это правило соблюдают не всегда, изготовляя их во время установки фасада.

Отсечки в форме короба выполняют из антикоррозийной стали. Их устанавливают на основании несущей стены. В качестве крепления пользуются дюбелями и анкерами. Важно, чтобы крепежи также были созданы из антикоррозийного металла и обладали противопожарными свойствами.

Отсечки крепят к строительному основанию, придерживаясь требуемого шага.

Особенность навесных фасадов в обязательной ветрозащите. Для этого используют плотный целлофан. Во время его установки важно следить, чтобы все торцы и выступы были расположены на достаточном расстоянии для того, чтобы утеплитель не пострадал от горячих капель и огонь не распространился на защитный слой.

По государственным стандартам на балконах, которые выступают за основную часть фасада здания, обязательно должны присутствовать ударопрочные навесы. Они должны охватывать всю плоскость балкона и производиться только из негорючих материалов.

Главное требование в том, чтобы отсечки должны быть из стали, которую сверху покрывают оцинковкой.

Правила монтажа противопожарных отсечек

Устанавливать противопожарные отсечки необходимо по всему фасаду дома. В случае пожара они не позволят огню распространяться на утеплитель и поддерживать горение. Для крепления пластинок используют вытяжные заклепки на кронштейны вентилируемого фасада.

Во время монтажа необходимо осуществлять перекрытие стыков рассечек внахлест на 5 см. Такие отсечки должны быть смонтированы во всех проемах для дверей и окон.

Разработка узла противопожарной осечки на неровных поверхностях и других сложных строительных конструкциях выполняется в индивидуальном порядке.

Отсечки использовать просто необходимо, если фасад утепляется пожароопасными материалами вроде пенополистирола и пенополиуретана. Они могут моментально воспламеняться, и огонь быстро распространится по зданию. Избежать этой проблемы можно, используя отсечки из минеральных плит или базальтовых пород. Они начинают плавиться только, когда температура достигнет тысячи градусов. Стекловолокно плавится при 550 градусах, поэтому его не применяют. Сколько рассечек использовать, рассчитывают отдельно для каждой строительной конструкции. Благодаря этим элементам, вентилируемый фасад будет не только идеальным вариантом оформления фасада, а и обезопасит здания от проблем, в том числе и от пожара.

Противопожарные требования к системам вентилируемого фасада

Безопасное строительство

Установка навесных вентилируемых фасадов практикуется как в строительстве, так и в реконструкции зданий. Они энергоэффективные, их монтаж обходится дешевле, чем специальная обработка несущих лицевых панелей. В то же время эксплуатация навесных систем требует соблюдения предписанных стандартов безопасности. В частности, необходимо установить противопожарные отсечки на вентилируемых фасадах.

Они изготавливаются из прочной стали. Противопожарные отсечки на системе вентилируемого фасада — надёжный фактор защиты, снижающий вероятность возгорания. Прежде чем начать монтаж навесной системы, ещё на этапе проектирования следует предусмотреть архитектуру. В здании необходима возможность быстрой эвакуации людей, находящихся внутри него. Это одна из важнейших мер противопожарной безопасности.

Правильный подход к работе

Одно из главных требований в контексте противопожарной безопасности навесных вентилируемых фасадов — выбор теплоизоляционного наполнителя. В качестве него используются плиты на основе базальтового или стекловолокна, часто они комбинируются. Утеплитель, в соответствии со СНИП, в частности, с пунктом 5.2 ГОСТа 30244-94, должен включать негорючий состав. Это подтверждается Техническим свидетельством, разрешающим их применение на фасадах.

Помимо выбора утеплителя, перед установкой конструкции необходимо учесть следующие факторы:

  1. Расстояние между оконными проёмами этажей должно быть не менее 1,2 метра. При этом берётся во внимание конструкция зданий. Аналогичное требование предъявляется и к расстоянию от верха дверного проёма до подоконника проёма вышерасположенного этажа.
  2. Величина вероятной пожарной нагрузки — согласно ТУ, она не должна превышать 700 мДж.
  3. Необходимо предусмотреть такой фактор, как условная продолжительность предполагаемого пожара. Её оптимальный показатель составляет не более сорока пяти минут.

Все эти показатели для обеспечения противопожарной безопасности рассчитываются на этапе проектирования.

Заполнение основания — важно для противопожарных мер

Требуют внимания наружные стены здания, на которые устанавливается навесная конструкция. Толщина их внешней стороны не должна превышать 60 миллиметров. В её строительстве используются негорючие материалы, по свойствам подобные кирпичу или бетону.

В процессе монтажа производится обязательная плотная заделка швов и стыков. Один из материалов, используемый для этого — двухслойный фасадный утеплитель. Его внутренний слой содержит минеральную вату, произведённую из стекловолокна. Эффективно используется в защите откосов дверных или оконных проёмов. При этом с торцевой части плиты на основе стекловолокна закрываются плитами, содержащими базальтовое волокно.

Технологические секреты

Предпочтительно, чтобы противопожарная отсечка на фасаде изготавливалась в заводских условиях с соблюдением ТУ на специальном оборудовании. Такое возможно не всегда. Очень часто противопожарные насечки на вентилируемом фасаде изготавливаются непосредственно при осуществлении монтажа. Для вентилируемого фасада на оконном проёме предусматривается место для четырёх пожарных отсечек:

  • верхней;
  • нижней;
  • двух боковых.

Отсечки исполнены в виде короба, изготавливаются из антикоррозионной стали, фиксируются на основания несущих стен посредством анкеров и дюбелей. Крепежи, как и материал короба, должны обладать антикоррозионными и противовоспламеняющими свойствами. Максимальный шаг крепления отсечек к строительному основанию составляет: 400 мм вдоль верхних откосов, 600 мм — вдоль боковых. По конструкции плиты из базальтового стекловолокна плотно прилегают к внутренней поверхности стальных панелей пожарных отсечек.

Технология производства навесных фасадов подразумевает обязательное использование ветрозащиты. Один из самых распространённых материалов — плотная целлофановая плёнка. При её установке необходимо проконтролировать расположение всех торцов и фасадных выступов системы — так, чтобы в случае пожара горячие капли не попадали ни на ветрозащиту, ни на утеплители.

Внимание деталям

Согласно ГОСТу 302-44-94, на балконах, выступающих за основную фасадную часть здания, в обязательном порядке требуется установка ударопрочных навесов. Их охват должен распространяться на всю плоскость балкона, а в их производстве используются только негорючие материалы. Само перекрытие выполняет функцию навеса этажей, которые находятся ниже.

Над всеми эвакуационными выходами располагаются козырьки или навесы, устойчивые к ударам и возгоранию. По конструкции они должны не только перекрывать площадь выходов, но и иметь припуск 0,5 м в правом и левом направлениях. Длина вылета навеса должна составлять не менее 1,2 м, если высота до 15 м, и не менее 1,5 м, если здание высотой более 15 м.

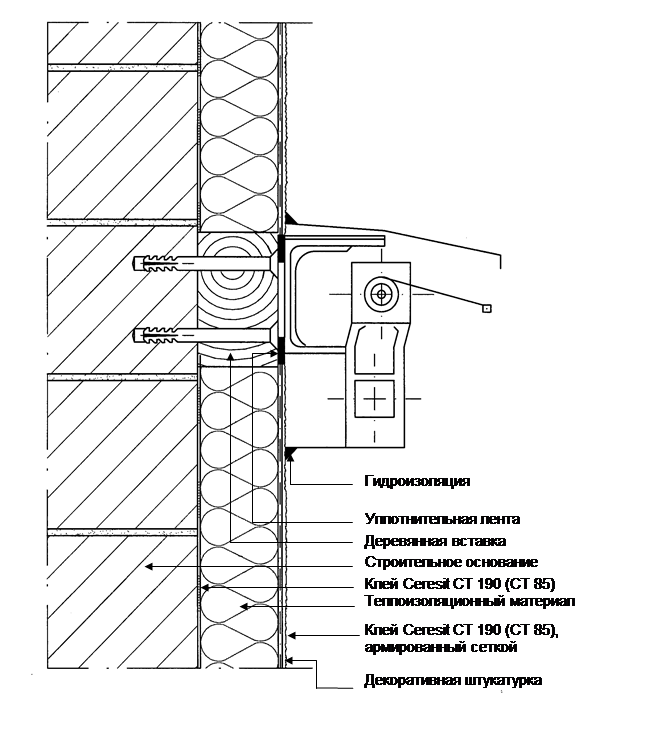

При использовании кронштейнов Г-образной формы, изготовленных из алюминиевых сплавов, толщина стенок профилей каркаса должна составлять минимум 4 мм. Если в профилях и направляющих на несущем каркасе присутствует оцинкованная сталь, для них предусмотрена толщина не менее 2 мм.

Согласно техническим условиям, кронштейны, как и крепёжные детали — дюбеля, анкеры, должны быть выполнены из стали, содержащей легирующие элементы или с оцинкованным покрытием. Аналогичное требование к стали, из которой изготавливаются противопожарные отсечки.

Вместо резюме

Вентилируемые фасады пользуются большим спросом. В интернете множество советов относительно их обустройства, но только профессионалы, занимающиеся этой работой на постоянной основе, могут выполнить её качественно. Они просчитают все нюансы проекта, в том числе размеры и правильное расположение противопожарных отсечек вентилируемого фасада.

От вышеуказанных факторов зависит, насколько долго будет служить система. Поэтому их обустройство предпочтительно доверить опытным мастерам, работа которых исключает ошибки. Стоимость полного комплекса работ по установке вентилируемого фасада в профессиональном исполнении рассчитывается от сложности конструкции, но в любом случае себя оправдывает. Правильно спроектированные вентилируемые фасады, с соблюдениями требований противопожарной безопасности служат более пятидесяти лет.

5 распространенных ошибок, совершаемых подрядчиками по изготовлению каминов

Установка камина может оказаться непростой задачей даже для опытного домовладельца или профессионала «сделай сам». В установке используются атрибуты многих профессий, в том числе электрика, сантехника и обрамление. Для тех, кто решил продолжить установку камина, но сомневается в правильности выполнения всех аспектов установки, рекомендуется работать с подрядчиком или фирмой по благоустройству дома.

Требования к установке каминов различаются в зависимости от продуктовой линейки.В этой статье будут рассмотрены некоторые из наиболее распространенных ошибок, которые допускает даже самый опытный профессионал. Чтобы помочь вам или вашему подрядчику избежать этих ошибок, мы предоставили инструкции по установке.

1. Выбор подходящего клапана

При покупке камина в первую очередь необходимо определить тип прибора, который вы хотите установить. В случае установки газового камина есть длинный список различных систем клапанов и горелок на выбор.Среди вариантов газовых каминов - милливольтные и электронные системы газовых клапанов. Хотя они оба выполняют одну и ту же основную задачу, они действуют по-разному. Чтобы понять распространенную ошибку, которую допускают при установке газовых каминов, нужно сначала понять разницу между этими клапанами.

Милливольтная клапанная система, также обычно называемая постоянной пилотной системой, представляет собой тип клапана, в котором используется пилотный узел с небольшим постоянным пламенем, которое горит постоянно.Газовый клапан содержит серию небольших электромагнитов, которые удерживают открытые пружины внутри клапана, позволяя газу течь как к пилотному контуру, так и к контуру горелки. При ручном зажигании пилотное пламя нагревает устройство, известное как термопара, и, используя сопротивление между разнородными металлами внутри термопары, генерируется небольшое напряжение для питания магнитов в клапане. В отличие от системы с электронным газовым клапаном, для которой требуется источник питания на 120 вольт, милливольтные системы не требуют подачи внешнего напряжения для работы.Пилотное пламя генерирует всю необходимую мощность.

С ростом интереса к эффективности и энергосбережению возросла популярность электронных систем, которые экономят газ за счет устранения постоянного пилота. Однако количество предложений, в которых все еще используется постоянный пилот, очень велико, и подрядчики, не знакомые с определенной моделью камина, часто предполагают, что требуется источник питания на 120 вольт.

Рисунок 1

На рисунке 1 показан типичный милливольтный газовый клапан.Обратите внимание на черную клеммную колодку с подключенными проводами. Это классический индикатор милливольтного клапана, но если есть какие-либо сомнения, мы рекомендуем вам связаться с техническим специалистом на eFireplaceStore.com, чтобы проверить особенности вашей модели. Как показано на изображении, подрядчик неправильно подключил 120-вольтный шнур питания к клеммной колодке. При подаче напряжения это может привести к прохождению опасного заряда через клапан, повреждению его, узла пилота и других компонентов, связанных с клапаном.Чтобы предотвратить возникновение подобных ситуаций и чтобы все участвующие стороны были полностью осведомлены об устанавливаемом продукте, мы рекомендуем вам выбрать подрядчика, который готов тесно сотрудничать с вами, домовладельцем, при выборе модели вашего камина.

2. Зазоры между вентиляционной трубой и деревянным каркасом

Как это часто бывает при добавлении камина в дом, установка прибора является частью более крупного проекта пристройки или реконструкции. Решение о добавлении камина могло быть принято еще в то время, когда проект находился в стадии реализации, и в результате может потребоваться структурная модификация, чтобы приспособить вентиляционную трубу от дровяного или газового камина.

Рисунок 2

На левой стороне Рисунок 2 изображает вентиляционную трубу дымохода класса A, проложенную рядом с верхней частью пластины с стойками 2 x 4. Как видите, насечка была сделана для того, чтобы труба могла проходить по пластине, но между трубой и деревянной пластиной не осталось зазора. Установщики часто ошибаются, что вентиляция камина может рассматриваться как воздуховод системы отопления, вентиляции и кондиционирования воздуха, при этом допускается прямой контакт с деревянным каркасом.Это не так, и для любой вентиляции потребуется некоторый зазор из-за гораздо более высоких температур внешней стенки трубы. На правой стороне , рис. 2 , можно заметить, что труба проходила бы слишком близко к пластине, поэтому вырез был сделан для получения надлежащего зазора в 2 дюйма для горючих веществ, который требуется для вентиляционной трубы класса А. Хотя большое количество установщиков понимают важность этих зазоров, это простая ошибка, которую легко можно сделать в ходе гораздо более крупного проекта.К счастью, это проблема, которую можно легко исправить почти во всех случаях, даже если она обнаруживается после завершения кадрирования.

3. Надлежащая изоляция камина

Ранее упоминалось о растущем интересе к повышению энергоэффективности дома в целом. Как для многих подрядчиков, так и для домовладельцев это означает более частое использование теплоизоляции и плотной герметизации дома, чтобы колебания наружной температуры оказывали минимальное влияние на внутреннюю среду.С повышенной зависимостью от изоляции часто встречается сценарий, подобный изображенному слева от Рисунок 3 .

РИСУНОК 3

Большая часть безопасности камина - это обеспечение свободного пространства до горючих материалов, поэтому изоляция вокруг камина может быть сложной задачей. Большинство газовых и дровяных каминов имеют систему противостояния, которая привинчивается или приваривается к каркасу камина, который будет скрыт в стене после того, как поверхность стены будет закончена.Стойки предназначены для того, чтобы встраивать камин в стенное ограждение, в котором он будет размещаться, с верхней пластиной, проходящей вдоль верхней части опор. Хотя может показаться правильным изолировать любые зазоры, возникающие между стойками и верхней частью камина, на самом деле это опасная практика, которая может привести к тому, что камин будет удерживать слишком много тепла и потенциально воспламеняет бумажную основу, которая есть на большинстве изоляционных материалов. биты и рулоны. Лучшая практика для обеспечения энергоэффективности - это должным образом изолировать полости в стенах вокруг камина и над ним, но не допускать изоляции непосредственно самого камина.Изоляция, используемая в полостях потолка и стен, должна быть тщательно закреплена скобами или металлической лентой, чтобы предотвратить ее падение на камин. Как показано справа от , рис. 3 , пространство между верхним шасси камина и нижней частью настенной плиты не должно быть изоляции и любых других горючих материалов. В руководстве по эксплуатации вашего конкретного прибора подробно описаны другие необходимые зазоры.

4. Выбор подходящей вентиляционной трубы

Важной частью успешной установки газового камина является выбор соответствующей вентиляционной трубы для отвода сгоревших выхлопных газов в атмосферу.Каждый изготовленный агрегат будет иметь список одобренных вентиляционных компонентов, которые были протестированы вместе с устройством и признаны безопасными. Из-за различий, существующих в газовых приборах, установщики часто не понимают, что приемлемо для некоторых установок. Чтобы понять эти проблемы более четко, мы должны сначала понять различия между типами газовых приборов.

Важной частью успешной установки газового камина является выбор соответствующей вентиляционной трубы для отвода сгоревших выхлопных газов в атмосферу.

Газовый камин A B будет забирать воздух для горения из комнаты, почти так же, как традиционный дровяной камин. Выхлопные газы выводятся в атмосферу через двухслойную оцинкованную вентиляционную трубу, известную как вентиляция типа B. Это тот же тип вентиляции, который используется во многих газовых печах и водонагревателях. Поскольку они неэффективны, камины с вентиляционными отверстиями не так популярны, как когда-то. В каминах с прямой вентиляцией будет использоваться панель из закаленного или керамического стекла, чтобы изолировать камеру сгорания от комнаты.Чтобы камин мог получать воздух для горения, будет использоваться вытяжная труба с двойными стенками. Внутренняя труба будет выводить выхлоп в атмосферу, а внешняя труба будет тянуть воздух для горения снаружи. Внешняя трубка также поможет охладить всю вентиляционную систему, закрывая внутреннюю выхлопную трубу.

РИСУНОК 4

Показано на Рис. 4 - вентиляционная втулка камина с прямой вентиляцией. Обратите внимание на внешний и внутренний вентиляционные воротники.На этой фотографии подрядчик использовал неправильную вентиляцию типа B для вентиляции этого устройства с прямым вентилированием. Хотя установка технически позволяет выхлопным газам выходить в атмосферу, она не позволяет устройству всасывать необходимый воздух для горения. Агрегат сможет только втягивать доступный воздух в каминную полость до того, как начнет испытывать недостаток кислорода. Это относительно распространенная ошибка, которая возникает из-за простого недоразумения, что все газовые камины используют одну и ту же вентиляционную трубу. Очень важно использовать только утвержденную вентиляционную трубу, указанную в руководстве к прибору.В случае сомнений обратитесь к профессиональному сертифицированному специалисту NFI в eFireplaceStore.com за советом.

5. Материалы и фасад камина

Последняя проблема, которую часто можно увидеть в полевых условиях, - это неправильное использование горючих отделочных материалов по отношению к металлической поверхности камина. В то время как металлические стойки, которые являются частью большинства каминов, отвечают за поддержание зазоров до каркаса, вокруг металлического фасада самого блока таких распорок нет.Производители обычно включают в руководство пользователя таблицу, в которой указаны безопасные расстояния до горючих отделочных материалов.

Рисунок 5

Показано на Рис. 5 слева - это обычная ошибка при отделке камина. Гипсокартон был использован для покрытия металлического фасада, чтобы придать помещению встроенный вид. Ни в коем случае нельзя использовать гипсокартон с бумажным покрытием, даже если он имеет огнестойкость. Металлическая поверхность агрегата во время работы сильно нагревается, и со временем бумажная облицовка гипсокартона может обесцветиться и даже загореться.Для покрытия металлической поверхности прибора можно использовать только негорючие материалы, такие как цементная плита и плитка, и только тогда, когда прибор имеет гладкую поверхность без жалюзи или вентиляционных отверстий. Жалюзи любого устройства, в котором используется лицевая сторона с жалюзи, всегда должны быть открыты, если производитель явно не указывает иное. Показано справа от Рис. 5 - гипсокартонная панель, перемещенная на нужное расстояние над блоком. Комплект для отделки можно использовать, чтобы закрыть зазор для всего гипсокартона, или можно использовать цементную плиту, чтобы перекрыть зазор до верхнего края камина.

Работа с профессиональным подрядчиком - отличный способ убедиться, что добавление или реконструкция вашей комнаты завершены правильно и вовремя. Многолетний опыт подрядчика в различных сферах деятельности будет бесценным, и многие из них предложат надежные гарантии качества своей работы. Когда дело доходит до тонкостей установки камина, мы настоятельно рекомендуем вам обратиться к профессионалам на eFireplaceStore.com, чтобы согласовать покупку прибора. Предоставление нашим сотрудникам возможности напрямую поговорить с вашим подрядчиком проложит четкий путь к успешной и безопасной установке вашего нового устройства.

Об авторе

Коллин Шампанское

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals. Он имеет квалификацию Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами - древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными.Выполнение проектов на ранчо и качественное времяпрепровождение с семьей - одна из его самых больших радостей.

Пожарные лестницы вызывают воспоминания, но по большей части бесполезны

Так, горожане изменили форму пожарной лестницы, и тем самым изменили городскую жизнь. Пожарные лестницы превратились в импровизированные тренажерные залы в джунглях для детей и стали местом, где можно подышать ветерком и повесить белье для сушки. Сегодня редко можно услышать о людях, умирающих после скатывания с пожарной лестницы во сне, но это нормально (если все еще незаконно) видеть, как пожарные лестницы превращаются в огороды, дымящиеся внутренние дворики и импровизированные велосипедные стоянки.


Переоборудование пожарных лестниц - вечная традиция, связанная с этими архитектурными сооружениями. Другой ритуал: вызвать гнев помещиков. Когда ограничения 1901 года требовали увеличения размеров пожарных лестниц, в результате им пришлось закрывать большую часть фасада здания. Это дало арендаторам еще больше возможностей для расширения, в то время как владельцы зданий опасались, что пожарные лестницы снизят стоимость их инвестиций.

Тем не менее, с новыми пожарными лестницами, взбирающимися на здания, как агрессивный плющ, было некоторым утешением знать, что они будут общим неудобством.Отели, фабрики и школы также оказались вовлеченными в тенденцию пожарной безопасности, хотя отели решительно боролись, чтобы оградить своих гостей от того, что, как они считали, разрушало отпуск. Какой гость, рассуждали хозяева, остановится в отеле, который постоянно напоминает им о потенциальной катастрофе? Их первоначальное решение - использование искусно спрятанных веревок - никому не подошло, не говоря уже о женщинах в длинных юбках. В конце концов отельеры были вынуждены использовать металлические конструкции. Мало свидетельств того, что любые последующие каникулы были испорчены.

Несмотря на заявления о безопасности, даже эти пожарные лестницы из тяжелого металла довольно часто выходили из строя. Известная пожарная лестница, пожар на фабрике Triangle Shirtwaist Factory, произошла в здании Asch Building в Гринвич-Виллидж. 25 марта 1911 года 146 рабочих, в основном женщины, попали в ловушку пожара и погибли. Двери были заперты, лестница была недоступна, но пожарный выход имелся и должен был обеспечить выход рабочих. Но он был настолько хлипким, что запаниковавшие рабочие, которым удалось добраться до него, перегрузили конструкцию.Он отслоился от здания, захватив тех, кто был наверху, и отправив рабочих, которые достигли его, резко упали на улицу.

Всегда были вопросы, насколько горожане доверяют внешним пожарным лестницам. В редакционной статье New York Times , опубликованной 21 марта 1899 года, высказывались опасения, что в качестве меры предосторожности они предложили «мало или ничего». «Горящая труба не безопаснее, чтобы быть [заключенной] в клетку из раскаленных докрасна лестниц», - говорится в редакционной статье. К 1930 году пожарные лестницы все еще строились, но мало кто сначала видел в них средства безопасности.Они стали архитектурными аксессуарами, которые можно было использовать для побега, а не наоборот.

Тем не менее, в течение почти столетия наружная пожарная лестница оставалась основным средством обеспечения пожарной безопасности среднеэтажных зданий в американских городах, особенно в самых старых, таких как Нью-Йорк и Филадельфия. Но немногие пешеходы сегодня могут понять, что большая часть железа и стали, которая висит над их головами на городских улицах, зачастую оригинальна. Изменения 1968 года в строительных нормах Нью-Йорка запретили строительство внешних пожарных лестниц почти во всех новых зданиях.То, что есть сейчас, было там давно. Металлические виноградные лозы видели рост города, его изменения и сыграли неотъемлемую роль в его развитии. Семена современного Нью-Йорка прорастали на балконах с пожарными лестницами и росли под их переплетенными тенями.

Как мы скорбим публично? Мемориализация и пожар на фабрике Треугольник Рубтвейст - Готэмский центр истории Нью-Йорка

Коалиция «Помни о треугольнике огня» и поиски постоянного мемориала

Мел собирался дать рождение новому движению, основанному не на непостоянстве, но тот, который будет искать постоянный мемориал, позволяющий жертвам фабрики Triangle занять свое законное место в истории Нью-Йорка.Сравнивая постоянный мемориал с ежегодным представлением Chalk, Сергель объясняет: «Его цель - не только увековечить память, но и определить, кто имеет значение в нашей культуре и наследии прошлого города».

Комитет по планированию столетней годовщины пожара Треугольника в 2011 году вырос непосредственно из Мела. Собравшись в Мемориальной церкви Джадсона, организаторы с болью знали о Браун-билдинг, бывшем месте фабрики Triangle Shirtwaist, всего в нескольких кварталах от него. [9] Здание, которое теперь принадлежит Нью-Йоркскому университету, было центром ежегодных поминовений пожара Треугольника.Организаторы были полны решимости почтить память умерших постоянным и достойным мемориалом в Браун-билдинг.

Комитет начал разрабатывать планы, чтобы отметить столетнюю годовщину как коллективный акт памяти и сопротивления. Среди организаторов столетнего юбилея была особая группа заинтересованных лиц - те, кто потерял членов семьи в результате пожара Треугольника. Это было членство в эксклюзивном клубе, чьим долгом были боль и горе, передававшиеся из поколения в поколение. Жертвы давно ушли, но память о них осталась, выжженная пламенем огня в душах их семей.

У Сюзанны Пред Басс 25 марта 1911 года две великие тети работали на девятом этаже фабрики Triangle Shirtwaist. Кэти Винер, 17 лет, выжила, качнувшись на толстом тросе последнего спускающегося лифта. Она была последней, кто покинул девятый этаж живой. Ее старшая сестра Рози Вайнер, 19 лет, погибла в огне. Их брат, Дэвид, выступил против владельцев фабрики Triangle Харриса и Бланка буквально через несколько мгновений после того, как присяжные признали их невиновными в гибели рабочих.«Убийцы! Не виновен?! Где справедливость?" - закричал он на пару, прежде чем от горя рухнул на тротуар. [10]

Каждый год в Браун-билдинге разворачивались поминовения жертв, но поиск постоянного мемориала оставался недостижимым. В 2008 году родилась Коалиция «Помни о треугольнике огня». Коалиция возглавит строительство мемориала паблик-арта в память о наследии фабричных рабочих «Треугольника». Сюзанна Пред Басс объясняет: «Коалиция обеспечивает основу, на которой действия могут порождать надежду и перемены.Чего я не ожидал, так это ливня поддержки со стороны более чем 200 групп из этой страны и всего мира ».

Началось строительство постоянного общественного мемориала в Браун-билдинг. Члены коалиции хотели, чтобы в дизайне были выражены как созерцание, так и участие. Большая часть споров о мемориале вращалась вокруг списка погибших. Некоторые считали, что это ключ к памятнику, в то время как другие опасались, что включение такого списка приведет к отсутствию эмоциональной вовлеченности.Консенсус пришел к выводу, что имена должны быть включены эмоционально убедительно и интегрированно. Все сошлись во мнении, что выбор окончательного дизайна должен быть безупречным. Должен проводиться слепой процесс пересмотра проекта с участием членов семьи и членов Коалиции «Помни о Треугольнике огня».

Жюри, возглавляемое деканом Йельской школы архитектуры Деборой Берке, рассмотрело 170 работ из 30 стран. Победивший отбор, Reframing the Sky , был представлен Ричардом Джун Ю и Ури Вегманом, которые в то время жили в Квинсе.Их дизайн можно сравнить с пошивом рубашек, требующим сборки, вырезания и украшения для достижения окончательной формы. Памятник называет имена жертв на уровне тротуара, заставляя посетителей смотреть вниз, и побуждает посетителей смотреть вверх с помощью скручивающегося стального элемента, напоминающего траурные ленты, которые когда-то украшали дверные проемы мертвых. Эта серия жестов повторяется и перекликается с действиями беспомощных зрителей, которые 25 марта 1911 года наблюдали, как тела молодых женщин бросаются на тротуары, пытаясь спастись от пламени огня Треугольника.

В соответствии с желанием Коалиции включить публичные акты сопротивления и протеста, Ю и Вегман разработали публичное мероприятие для сооружения стальной ленты на памятнике . Коллективная лента было двухдневным мероприятием, организованным Технологическим институтом моды 16 и 17 марта 2019 года. Участники Коллективная лента предоставили отдельные кусочки ткани вместе с историей о значении ткань или Треугольник огня.Кусочки ткани будут соединены вместе и отлиты из металла, образуя текстурированную стальную ленту, которая будет простираться на 100 футов от девятого этажа Коричневого здания.

Металлическая лента разделится на две полосы у карниза над первым этажом. Здесь лента соединяет угловатые полосы на восточном и южном фасадах здания, на которых вырезаны имена 146 жертв. Они заканчиваются затемненной отражающей панелью с единственной строкой текста, взятой из свидетельств очевидцев и показаний выживших.Над текстом имена жертв отражены наклонными полосами.

Объясняет дизайнер Ричард Джун Ю: «Чтение имен жертв в виде отражений в небе является важной частью дизайна, приглашая прохожего войти в пространство буквального и эмоционального отражения. Пешеход, смотрящий вниз на отражающую панель, затем смотрящий вверх, на траекторию движения ленты, является частью врожденного языка Нью-Йорка и повторяет свидетельство самого пожара: смотрит вверх, смотрит вниз.”

Сколько стоит памятник« Треугольник »для Нью-Йорка?

«Мы надеемся открыть завершенный памятник 25 марта 2020 года», - говорит Мэри Энн Траскиатти, президент Коалиции «Помни о пожаре треугольника». Дата завершения, 109-я годовщина пожара Треугольника, будет зависеть от способности Коалиции собрать средства. [11]

Губернатор Эндрю Куомо пообещал выделить 1,5 миллиона долларов на финансирование полного капитального бюджета проекта, покрывающего изготовление, установку и получение разрешений на памятник.[12] Теперь коалиции необходимо собрать деньги, чтобы покрыть десять лет содержания, прежде чем можно будет начать изготовление. «Мы строим общественный памятник на частном здании», - объясняет Трашятти. Браун-билдинг, место пожара 1911 года, теперь является собственностью Нью-Йоркского университета. Цифры на содержание колеблются от 850 000,00 долларов США до 1,5 миллиона долларов США. Коалиция надеется получить оставшуюся часть денег от профсоюзов, индустрии моды и других заинтересованных сторон. [13]

Наследие 146 жертв пожара «Треугольника» напрямую повлияло на изменения в трудовом законодательстве Нью-Йорка, сделав их образцом для нации.Сегодня Нью-Йорк, возможно, является одним из самых профсоюзных городов страны. Но строительство памятника в честь события, названного «поворотным моментом в американском трудовом законодательстве», висит на волоске. По словам Траскиатти: «Маленькие городки на юге Италии почтили память жертв пожара Треугольника, посвятив улицы или площадь памяти тех жертв, которые покинули Италию, чтобы иммигрировать в Америку. Сейчас нам нужен мемориал «Треугольник» в Нью-Йорке ».

По мере того, как Трассьятти согревает ее тему, ее тон становится настойчивым: «Нам нужно острое, мощное произведение искусства, которое привлекает людей к месту и взывает к случайным прохожим:« Эй! 25 марта 1911 года здесь произошло ужасное событие.Погибли сто сорок шесть человек. И ты должен об этом знать ».

Мемориализация и наследие жертв пожара на фабрике Triangle Shirtwaist

146 жертв пожара на фабрике Triangle Shirtwaist стоят в центре одной из самых трагических историй нашей страны. Но это также история триумфа, в котором бедные, необразованные рабочие стали движущими силами и потрясениями в нашем городе. Их наследие сделало законы о труде Нью-Йорка образцом для страны, повлиявшим на жизнь тысяч людей к лучшему.Это достижение было достигнуто благодаря их поискам американской мечты, а также их плоти и крови.

Усилия современных нью-йоркских женщин почтить память погибших на фабрике «Треугольник» говорят не только о трагической гибели жертв, но и о фантастическом наследии, которое они нам передали. Нынешние попытки увековечить память этих 146 жителей Нью-Йорка говорят с творческими и политическими силами, которые характеризуют как женщин-иммигранток на рубеже веков, так и их образованных американских потомков.Все жители Нью-Йорка, они предоставили свои идеи, свою страсть и свою работу, чтобы создать уникальные и трогательные памятники, которые сегодня отмечают наш город. Они покажут будущим поколениям жителей Нью-Йорка дух, который делает Нью-Йорк «городом мечты».

Ким Драмер - профессор истории искусств на пенсии в Фордхэмском университете. Ранее она писала для Huffington Post и Untapped Cities , а также в своем собственном блоге , New York Women.

Примечания

[1] Автор Дэвид фон Дреле сообщает, что на рубеже 20-го века на швейных фабриках работало больше иммигрантов из Нью-Йорка, чем в любом другом бизнесе.Отрасль увеличивалась вдвое каждое десятилетие. К 1909 году на фабриках Манхэттена работало больше людей, чем на всех фабриках и фабриках Массачусетса, и намного больше людей было занято в швейной промышленности. Завод по отгрузке фабрики Triangle упаковывал, упаковывал и распределял по 2000 предметов одежды каждый день. Фон Дреле, Дэвид (2003). Пожар, изменивший Америку. Нью-Йорк: Atlantic Monthly Press.

[2] 25 марта 1961 года бывший министр труда США (1933-1945) Фрэнсис Перкинс посвятила мемориальную доску жертвам на углу Браун-билдинг на Вашингтон-плейс и Грин-стрит.Это был первый постоянный памятник жертвам за полвека после трагедии. Перкинс десятилетиями боролся за законы, защищающие американских рабочих, после того, как стал свидетелем пожара Triangle.

[3] Совместная комиссия с Cal Performances в Калифорнийском университете в Беркли; Центр исполнительских искусств Краннерта при Иллинойском университете в Урбане-Шампейн; и Университетское музыкальное общество Мичиганского университета, Анн-Арбор.

[4] Реплики, произнесенные во время выступления «Огонь во рту - воспоминание о пожаре на фабрике Треугольника Рубинштейна», Insights at the Atrium, atrium David Rubinstein.Спикеры Хана Поллак, Рут Сергель и Джулия Вулф; Модератор Дебора Борда, 15 января 2019 г. Исследования в Атриуме представлены совместно с Центром исполнительских искусств Линкольна.

[5] Перекресток, художественный руководитель Дональд Налли; Хор молодежи Нью-Йорка, директор Франсиско Х. Нуньес.

[6] Дэвид фон Дреле утверждает, что примерно в это время в Нью-Йорк хлынуло около 18 000 иммигрантов в месяц. Фон Дреле, Дэвид (2003). Треугольник: огонь, изменивший Америку .Нью-Йорк: Atlantic Monthly.

[7] В списке в книге фон Дреле за 2003 год указано 140 жертв. Шесть пропавших без вести жертв были наконец опознаны историком-любителем и генеалогом Майклом Хиршем. Хиршу потребовалось почти четыре года исследований с использованием газет на английском, идиш и итальянском языках, чтобы превратить анонимных жертв в известных жертв, которые рассказывают истории.

[8] Сергель документирует свое стремление к социальной справедливости для жертв пожара Треугольника и в других местах в своей книге 2016 года, Увидимся на улицах: Искусство, действие и вспоминая треугольник, пожар на фабрике рубашки .Айова: Университет Айовы Пресс. Книга выиграла Американскую книжную премию 2017 года от фонда Before Columbus Foundation.

[9] Brown Building - это 10-этажное здание, расположенное по адресу 23-29 Washington Place, между Грин-стрит и Вашингтон-сквер на востоке. Построенное в 1899-1900 годах Джозефом Ашем и Оле Ольсеном, здание первоначально называлось Аш-билдинг. Десятиэтажное здание со стальным каркасом было названо небоскребом «чердак», в котором можно было разместить множество фабрик. Большие открытые помещения позволяли прикреплять длинные ряды швейных машин к одному электродвигателю с помощью приводного вала и маховиков.В 1929 году Фредерик Браун подарил здание Нью-Йоркскому университету. Сегодня он известен как Коричневое здание. Фабрика Triangle Shirtwaist располагалась на 8, 9 и 10 этажах здания. Сегодня на этих этажах находятся факультеты биологии и химии Нью-Йоркского университета.

[10] Дэвид Винер противостоял владельцам фабрик, когда они выходили из зала суда через загон заключенных, чтобы избежать разгневанной толпы. Опасаясь, что их ожидающий лимузин станет очевидной целью, пара нырнула в ближайшую станцию ​​метро, ​​пока Вайнер продолжал плакать.«Мы тебя еще достанем», - крикнул он, прежде чем рухнуть на тротуар. На следующий день газеты сообщили, что молодой человек был госпитализирован, «страдая психическим расстройством». Цитируется по von Drehle, (2003). Треугольник: огонь, изменивший Америку . Нью-Йорк: Atlantic Monthly Press.

[11] Телефонное общение с автором, 20 февраля 2019 г.

[12] В зависимости от суммы, необходимой для обслуживания, грант Куомо покроет от половины до двух третей общей стоимости памятника.

[13] Учитывая значение пожара Треугольника в истории Нью-Йорка, стоимость мемориала относительно невысока. Мемориал Элеоноры Рузвельт (1996 г.) в Риверсайд-парке обошелся в 1,65 миллиона долларов в 2012 году. Первоначально предполагалось, что в 2012 году он будет стоить 1,2 миллиона долларов. У мемориала есть средства на покрытие повреждений и ремонт. Ирландский мемориал голода (2002) в Бэттери-Парк-Сити стоил более 5 миллионов долларов, а затем потребовалось еще 2,5 миллиона долларов на ремонт. Мемориал Гарриет Табман (2008) в Гарлеме стоил 2 доллара.3 миллиона долларов 2012 года.

ИССЛЕДОВАНИЕ ПРИЧИН И ПОСЛЕДСТВИЙ: ПОВРЕЖДЕНИЕ ФАСАДА, ВЫЗВАННОЕ ОТРАБОТКОЙ РОСТА

ИССЛЕДОВАНИЕ ПРИЧИН И ПОСЛЕДСТВИЙ: ПОВРЕЖДЕНИЕ ФАСАДА, ВЫЗВАННОЕ ОТРЫВОМ РЖАВЧИНЫ

На основе наших инспекции фасадов и ограждающих конструкций зданий в Нью-Йорке, Филадельфии, Трентон, Принстон и многие другие города - очень распространенное явление повреждения фасадов это так называемый «домкрат ржавчины», «домкрат оксида» или «прорыв ржавчины» коррозия стали (конструкционной стали или другой).Фактически коррозия конструкционной стали - это единственная крупнейшая причина необходимости ремонта кладки. Это явление, которое может привести к повреждению конструкции из камня, кирпича, бетона или керамики, армированные металлические компоненты. Определение ржавчины домкрат - это смещение (боковое или вертикальное, отсюда и термин «домкрат») строительные элементы из-за разного расширения изделий из чугуна и стали по мере того, как металл ржавеет, становится оксидом железа и увеличивается в объеме.

Стальной косяк коррозия в фасадном окне

С 1850-х гг. для защиты от распространения огня строительные нормы Нью-Йорка потребовалось использование кирпичной кладки в качестве разделительного материала здания.В результате кирпич и камень стали основные строительные материалы, используемые в фасадах Нью-Йорка. Они остались самыми распространенными материалами. используется в фасадах, несмотря на эволюцию фасадных систем из несущей кладки для заполнения кирпичной кладки и стен пустот, а также систем навесных стен. Однако большая проблема заключается в том, что кирпич и кирпичные фасады не являются водонепроницаемыми и фактически пропускают большое количество воды войти в здание. Большая точка, которую мы хотим сделать так, чтобы КЛАДКА ПОРИСТА, проста и понятна.Первые строители полагались на строительство многослойная кладка стен для тепловой и влагозащиты; когда используется только одна стена, тогда встроенная у стали будут настоящие неприятности.

Корродированный перемычка из стали


Металлы могут быть находящиеся в зданиях в качестве основных компонентов конструкции или используемые в качестве структурных каркас конструкции. Они тоже встречаются в устройствах и системах, используемых для поддержки и / или анкеровки фасадных элементов.Как внешний кирпич или камень или стена CMU не является водонепроницаемым, вода попадет в здание и разъедет сталь. Коррозия - наиболее распространенная форма износ металлов в зданиях. Это представляет собой процесс электрохимического окисления, который приводит к порче (разделению и потеря массы) металла.


Коррозия в результате контакта двух разнородные металлы. (например, алюминиевый столб и стальная арматура).Разнородные металлы следует изолировать от друг с другом.

Чаще всего коррозия (ржавчина) возникает на стали, подвергающейся воздействию воздуха и влажности, а также курс на воду. Другие формы Коррозия - это гальваническая коррозия и точечная коррозия металлов. Поскольку сталь редко присутствует на самой поверхности фасада, только в некоторых случаях визуальный осмотр может напрямую определить наличие коррозии. Однако даже когда ржавчина не сразу видна, ее симптомы или повреждения в результате «ржавчины» домкраты, трещины или движение фасадных материалов легко заметить.Коррозия металлов в зданиях может повлиять на не только производительность конверта, но и надежность структурный каркас.


Коррозия из-за застойного хлорида раствор в лунках. Может также повлиять на алюминий и нержавеющую сталь.

Дефекты фасада, такие как трещины, вызванные уважительным движением, еще больше усугубляют проблему поскольку они позволяют влаге проникать в стенную конструкцию по другому пути.См. Примеры повреждений фасада ниже.


Возможные причины / недостатки : Перенапряжение из-за движения / передачи нагрузки от сверху или сзади. Коррозия скрытого якорь.


Возможные причины / недостатки: Подъем ржавчины на заделанном конце перемычки.

Пример: причина Обрушение терракотового фасада

В В ходе одной из наших проверок мы определили, что причиной обрушения фасада является коррозия конструкционной стали.Отзывы фасада указывает на то, что длительное проникновение воды через терракота и кирпич привели к длительной коррозии стального каркаса расположен на расстоянии от 4 до 8 дюймов позади фасада здания (см. фото ниже).

На фото выше показано закрытие взаимосвязь конструкционной стали и декоративного фасада. Обратите внимание на ржавую стальную колонну слева. и корродированная стальная перемычка в верхней части. Фасад облицован терракотовой плиткой. Рамка.

Как сталь контактирует или пропитывается дождевой водой, ржавеет. По мере того, как сталь ржавеет, сталь увеличивается в объем. Это увеличение объема может быть в десять раз больше оригинала; объем стали с одновременной потерей структурная прочность. Это увеличение объем возникает в замкнутом пространстве. Это поэтому создает давление на кирпичную кладку, цемент, камень или терракота закреплена на стали. Через в течение многих лет это повышенное давление или «домкратное» воздействие на прилегающие материал в конечном итоге может сломать внешнюю кирпичную кладку, терракоту или камень и кирпич / камень / терракота падает со здания на уровень ниже.Эти материалы (например, бетон, кирпич, терракота и камень) не были предназначены для того, чтобы выдерживать подъемные силы ржавая сталь (т. е. горизонтальные силы), то есть они отламываются.

Фото выше показывает кирпич на фасаде.


Это износ наружных стен часто встречается (и ремонтируется) с помощью аналогичным образом построенные здания со стальным каркасом в Нью-Йорке и во всех других города.Парапеты и карнизы особенно подвержены выходу из строя из-за того, что они подвергаются погода как на внутренней, так и на внешней стороне. Также карнизы выступают из фасада здания, создает эффект опрокидывания парапета, если он не прикреплен надежно к крыше и конструкция пола.

Ремонт фасада

Тяжелая коррозию обычно называют «разрастанием стали», которое вызывает «ржавчину». домкрат », или смещение и смещение блоков каменной кладки.Когда сталь корродирует, сталь начинает отслаиваться, формирование слоев, толщина которых может увеличиваться до 10 раз по сравнению с исходной объем. Дополнительное давление от этого расширение может сместить, приподнять или «поднять» вышеупомянутую кладку по вертикали, в конечном итоге вызывая растрескивание, смещение, поперечное смещение и серьезные структурные повреждения. Это экстремальное движение может вызвать катастрофический отказ системы стенных стяжек, особенно если стяжки состоят из кирпичного жатки.


Коррозия из конструкционной стали является единственной основной причиной необходимости ремонта кладки.В зависимости от степени тяжести коррозии, может потребоваться замена стали. Мы можем заменить сталь на опалубку окружающая кладка до снятия кладки. Это позволяет нам удалить и заменить стальную с небольшими хлопотами, оставляя прилегающую территорию невредимой. В старых зданиях также следует не только для того, чтобы направлять воду, попадающую в шпон, обратно в внешний вид, но также для защиты стали и снижения скорости коррозии. Мы можем помочь вам уловить рост стали на ранней стадии стадии для проведения профилактического обслуживания, которое часто предотвращает необходимость в масштабном и дорогостоящем ремонте конструкции в будущем.

Метрополитен Инжиниринг, консалтинг и Криминалистика (MECF)

Обеспечение компетентных, экспертных и объективных инженерных расследований и Консультационные услуги

P.O. Box 520

Tenafly, NJ 07670-0520

Тел .: (973) 897-8162

Факс: (973) 810-0440

Эл. Почта: [email protected]

веб-страниц: https://sites.google.com/site/metropolitanforensics/

Мы рады объявить о запуске нашего твиттера учетная запись.Не забудьте подписаться на нас на @MetropForensics или @metroforensics

Чтобы отказаться от подписки на будущие технические блоги и объявлений, ответьте на это письмо, добавив слово «отказаться от подписки» в Сюжетная линия.

Метрополитен ценит ваше дело.

Не стесняйтесь рекомендовать наши услуги своим друзьям и коллегам.

17 идей реконструкции камина: камины, вставки и плитка

Красивый камин мгновенно добавит очарования любой комнате.Независимо от того, делаете ли вы ремонт или просто хотите освежить свое пространство, вот способы обновить камин и сделать его похожим на новый до наступления зимних холодов.

17 идей переделки камина

1. Добавить стеклянные двери камина

Уютный костер холодной ночью - восторг. Но оставлять костер без присмотра небезопасно. В отличие от газового камина, который можно выключить, единственный способ оставить дровяной камин - закрыть стеклянными дверцами.

Дооснащение этой защитной функцией существующего камина несложно.Двери стандартных размеров подходят для любого плоского проема топки.

Полные пошаговые инструкции см. В разделе «Как установить стеклянные двери для камина».

2. Приведите свой огнеупорный кирпич в форму

После многих лет обжигающего огня каминный раствор может треснуть, рассыпаться и выпасть. Зияющие швы из раствора не только непривлекательны, они делают кирпичи более уязвимыми для повреждений. Поэтому перед началом сезона сжигания дров проверьте состояние строительного раствора в топке и за час или два замените тот, который испортился.

См. Раздел «Как привести огнеупорный кирпич в форму», где описаны все инструменты и шаги, необходимые для обновления камина.

iStock

3. Установить каминную полку

Не позволяйте каминной полке утомлять вас. Острые, детализированные модели входят в комплекты, которые соединяются несколькими поворотами головки Филлипса. Вы можете полностью изменить внешний вид менее чем за день.

Полные пошаговые инструкции по обновлению камина см. В разделе «Как установить каминную полку».

4. Выбирайте утилизированный домик

Очаг уцелел отчасти из-за деревянного камина, обрамляющего его. Каминная полка служит не только архитектурным якорем в комнате, но и функциональной полкой, на которой можно выставлять ценные вещи. Вот почему так много из них до сих пор украшают гостиные, столовые и спальни старых домов, даже когда топки были обнесены стеной, чтобы избежать сквозняков.

На каждый уцелевший экземпляр, конечно, есть десятки, оторванные от стен во время безрассудных переделок.К счастью, многие выброшенные камины оказались на архитектурных складах.

См. Как делать покупки на складе, чтобы узнать, как найти свой собственный.

5. Добавьте газовый камин

Есть только одна вещь лучше, чем ревущий огонь в зимнюю ночь: ревущий огонь, который не нуждается в уходе, требует минимальной уборки и не оставляет остальную часть дома ледяной. Вот что вы получаете с сегодняшними газовыми каминами.

Давно прошли анемичное синее пламя и неубедительные «бревна».Современные версии горят гораздо более реалистично, со светящимися красными углями и высоким оранжево-желтым пламенем, которое танцует и мерцает вокруг бревен из керамического волокна, отлитых из настоящих вещей.

Ознакомьтесь с информацией о газовых каминах, чтобы подобрать модель, подходящую для вашего дома. Затем посмотрите наше видео «Как установить газовый камин», чтобы получить советы по установке от профессионалов.

6. Вставить каминную топку

Камины

входят в тройку лучших характеристик, которые хотят получить новые покупатели жилья. К сожалению, камины также представляют собой серьезные воздушные зазоры - они могут выпускать до 8 процентов ценного нагретого печи воздуха, вылетающего из дымохода, что делает их действительно интересными для просмотра, но неэффективными в качестве источников тепла.

Хорошие новости: вы можете превратить свою топку в эффективный обогреватель помещения, добавив вставку. Пошаговые инструкции и видео от профессионалов см. В разделе «Как установить вставку для газового камина».

7. Постройте очаг

Каминные доски приходят и уходят. Это всегда был очаг, богато украшенный буфер между огнем и мохнатым ковриком.

Попробуйте поиграть с новыми красочными плитками. Вы можете полностью изменить внешний вид камина - и всю комнату - за один или два выходных.

Полные пошаговые инструкции см. В разделе «Как выложить плиткой очаг».

8. Выберите правильную плитку

Плитка

Designer - отличный материал для очага, но не всегда подходящий. К счастью, есть много других материалов для каменной кладки, которые хорошо подходят для украшения камина, от формального белого мрамора до землистой терракоты, и все они устанавливаются с использованием тех же методов в проекте How to Tile a Hearth.

Единственное ограничение - они должны быть в состоянии выдерживать жару (и то и дело падающее бревно).Чтобы увидеть несколько стильных альтернатив, см. Плитки для очага.

9. Плитка вокруг

Прежде, чем переходить к окрашенному кирпичу и белому полуглянцу, подумайте о более элегантном покрытии художественной плитки.

Облицовка камина плиткой - непростая задача. Но это того стоит. Полные пошаговые инструкции см. В разделе «Облицовка камина плиткой».

Джон Лоутон

10.Выберите плитку, подходящую для вашего Surround

В качестве координационного центра камин может задать тон всему стилю комнаты. Грубый кирпич может объединить деревенское пространство, а гладкое стекло можно использовать, чтобы задать современный тон.

11. Рассмотрите возможность использования Art Tile

Красота ручной плитки заключается в ее несовершенстве. Поскольку каждый предмет разработан, отформован и глазирован вручную, нет двух абсолютно одинаковых. Используйте их в качестве акцента с простой плиткой метро или смешайте горстку с монохромными квадратами, чтобы оживить камин.

Эти полихромные плитки с низким рельефом, вдохновленные стилями начала 20-го века, изготовлены с использованием испанской технологии куенка, при которой отдельные глазури вручную заливаются в углубления, образованные рельефными линиями в глине.

Если вы любите приключения и хотите создать свою собственную, подумайте о создании собственной художественной плитки.

12. Постройте камин из каменной фанеры

Считаете, что использование настоящего камня - единственный способ создать уютные ночи у пылающего очага? Подумай еще раз.Сегодняшняя облицовка из литого камня очень похожа на настоящую, ее стили варьируются от сложенного камня до речного камня.

И если его бюджетная цена делает его вариантом, от которого трудно отказаться, удобная для самостоятельного монтажа установка станет решающим моментом. Полные пошаговые инструкции см. В разделе «Как построить облицовку камина из каменного шпона».

13. Добавьте облицовку из гранитных плит и замените каминную полку.

Сколотые кирпичи, грязный очаг и скопившаяся за годы сажа может превратить то, что должно быть центром внимания в гостиной, в бельмо на глазу.Замена очага и обрамления - либо плитами бесшовного тона, либо керамической или каменной плиткой - имеет большое значение во внешнем виде камина.

Вы можете заменить старый очаг, выложенный плиткой, и покрыть кирпичное окружение четырьмя гладкими гранитными плитами, каждая размером в 1¼ дюйма. Для получения полных пошаговых инструкций прочтите статью «Как изменить облицовку камина и очага».

14. Идеи дизайна камина

Холодной ночью промышленный барабан, наполненный углями, можно было считать красивым камином.Уловка состоит в том, чтобы создать камин, который является искусством без пламени. Посмотрите 7 самых красивых очагов в разделе «Идеи дизайна камина».

Уэнделл Т. Уэббер

15. Добавьте облицовку камина из оловянной плитки

В поисках способа добавить индивидуальности своему новому камину, Стив и Сэнди Миллер вспомнили гениальную вспышку: почему бы не использовать ту же уникальную оловянную плитку, которая украшала их кухонный фартук для окружения? В общей сложности проект занял всего несколько дней, но результат будет уютно выглядеть всю зиму.

Получите полные инструкции и другие улучшения для камина в 88 быстрых и простых декоративных обновлениях.

16. Ремонт камина МДФ

Нерабочий кирпичный камин в бунгало Джона и Кейси Спенсеров 1920-х годов был скорее бельмом на глазу, чем приманкой для глаз. Там не было камина, и нанять плотника, чтобы построить его по индивидуальному заказу, выходило за рамки бюджета пары. Их решение? Сделайте один, используя готовые материалы, такие как МДФ, астрагал и плинтус.

Получите все подробности о том, как они это сделали, прочитав «Вдохновляющие домашние ели с ограниченным бюджетом».

17. Накройте каминную полку сосновыми досками

Камин должен украсть зрелище в гостиной, а не затянуть его. В доме Кевина и Лейлы Палмер в 1950-х годах в Пратвилле, штат Алабама, унылый серый камин в помещении для собраний был скорее домашним, чем домашним. А когда стены комнаты из узловатой сосны были покрыты столь необходимым слоем кремовой краски, а ковер от стены до стены был поднят, обнажив теплые дубовые полы, камин стал еще более раздражающим.

Узнайте, как домовладельцы переделали существующий камин и обновили камин всего за 87 долларов.

Строительство электрокамина с кирпичным фасадом

настольная пила или циркулярная пила
торцовочная пила
воздушный компрессор и шланги
гвоздодер
обрамляющий гвоздезабиватель
шлифовальный станок с алмазным кругом
меловая линия, уровень и измерительная лента
зубчатый шпатель
шпатель для раствора и шпатель
карандаш
четыре листа 3/4 " строительная фанера
кирпичный комплект (уточняйте у местного дилера по каменной кладке)
электрокаминная топка
сланцевая плитка 12 дюймов
мастика для плитки
ударные инструменты

1.Подберите форму и размер камина. Нарисуйте его и определите количество необходимых материалов.

2. Измерьте желаемую площадь в квадратных футах и ​​закажите комплект кирпича у дилера по камню.

3. Составьте список вырезов для каркаса камина. Используйте настольную пилу для длинных пропилов и циркулярную пилу или торцовочную пилу для поперечных пропилов.

4. Начните с обрамления выступа как стены.Размер будет зависеть от размера устанавливаемого камина (проверьте данные производителя). Постройте две небольшие стены по обе стороны от топки и соедините их мостом 2х4.

5. Накройте раму фанерой. Это добавит жесткости, а также даст вам поверхность для облицовки кирпичом.

6. Прикрепите металлическую сетку к фанере гвоздями, скобами или шурупами.Закройте отверстие топки, затем вырежьте отверстие после того, как будет закрыт весь камин. Для разрезов используйте шлифовальный станок с алмазным диском.

7. Нанесите клей для кирпича по одному ряду. Аккуратно приклейте кирпичи, начиная с углов. Убедитесь, что кирпичи выровнены по сетке.

8. После схватывания клея нанесите раствор на швы с помощью мешочка для раствора. Сдавите его в щели, как будто вы украшаете торт.Подождите несколько минут, а затем сбейте его ударным инструментом.

9. Когда раствор высохнет, установить топку согласно инструкции производителя.

10. Обкладывайте очаг с использованием 12-дюймовой сланцевой плитки. Приклейте и затирку как обычно.

Как чистить кирпичи для камина

Ничто так не символизирует уютный дом, как газовый или дровяной камин. Но как бы тщательно вы ни поддерживали огонь, со временем из топки выйдет сажа и разлетится по кирпичам окружающего фасада и очага.Сажа - это мелкие частицы черного цвета, которые образуются, когда любые органические и углеродные материалы не сгорают полностью. Когда вы видите черные полосы и пятна, самое время очистить кирпичи для камина.

Как часто чистить кирпич для камина

Когда сажа накапливается, она оставляет запах дыма и неприглядные черные пятна на кирпиче, керамической плитке и затирке, коврах, портьерах и обивке, а также на окрашенных поверхностях. Очень важно часто удалять сажу, потому что со временем она может нанести непоправимый ущерб, особенно пористым поверхностям.

Чем чаще вы используете камин, тем чаще вам нужно планировать время для его чистки. Чем раньше вы удалите сажу с каминного кирпича, тем легче будет выполнить эту работу.

Прежде чем начать

Есть несколько чистящих растворов, которые вы можете использовать для чистки камина. Перед тем, как приступить к чистке, вы должны выполнить несколько шагов, которые помогут удалить сажу и защитить поверхности, прежде чем вы приступите к чистке.

Ель / Нанор Зинзалян

Защитите свои полы

Возьмите водонепроницаемую ткань, чтобы защитить ковры и пол от пятен и пятен.

Очистить пепел и мусор

Начните с холодного камина. Удалите андироны, решетку и весь пепел и мусор из топки. После безопасной утилизации золы воспользуйтесь промышленным пылесосом, чтобы собрать все мелкие частицы.

Очистите фасад камина от пыли и пыли

Пропылесосьте очаг и камин, чтобы удалить как можно больше сажи и пыли.Очистите мантию от любых декоративных предметов, чтобы на них не оседала излишняя пыль.

Что вам нужно

Принадлежности

  • Средство для мытья посуды
  • Соль поваренная
  • Вода
  • Уксус белый дистиллированный

Инструменты

  • Два ведра
  • Бутыль с распылителем
  • Жесткая щетка для чистки
  • Две губки

Как очистить кирпичи для камина с помощью моющего средства и соли

Это самый мягкий метод очистки, и его следует сначала попробовать, прежде чем переходить к более агрессивным химическим веществам.

Ель / Нанор Зинзалян

  1. Смешайте чистящие растворы

    Налейте один галлон теплой воды и две столовые ложки жидкости для мытья посуды с помощью жирорезок в одно ведро. Налейте во второе ведро один галлон холодной воды и добавьте один стакан дистиллированного белого уксуса.

    Ель / Нанор Зинзалян

  2. Распылите окрашенные участки

    Налейте в распылитель обычную воду и сбрызните пятна.Вы можете работать на небольших участках за раз, чтобы кирпич не высыхал.

    Ель / Нанор Зинзалян

  3. Подготовьте чистящую щетку

    Окуните щетку для чистки в раствор для мытья посуды, а затем обильно посыпьте щетку поваренной солью. Соль действует как мягкий абразив, отделяя сажу от кирпича. Теперь используйте немного смазки для локтей и потрите покрытые сажей участки.

    Ель / Нанор Зинзалян

  4. Полоскание

    Используйте одну губку, чтобы стереть чистящий раствор и остатки сажи.Окуните вторую губку в раствор воды и уксуса и протрите очищенную область. Уксус поможет удалить остатки мыла и избавится от запаха дыма.

    Ель / Нанор Зинзалян

  5. Повторить

    Если на кирпичах все еще есть пятна, повторите эти действия со свежими чистящими растворами или перейдите к одному из более агрессивных методов очистки.

    Ель / Нанор Зинзалян

Подсказка

После удаления сажи вы можете обнаружить пятна ржавчины, оставшиеся от металлических аксессуаров для камина.Для удаления этих пятен необходимо использовать щавелевую кислоту. Тщательно следуйте указаниям по продукту

Как очистить кирпичи для камина жидкостью для мытья посуды, аммиаком и пемзой

Что вам нужно

Принадлежности

  • Средство для мытья посуды
  • Пемза порошковая
  • Аммиак бытовой
  • Вода
  • Уксус белый дистиллированный

Инструменты

  • Два ведра
  • Бутыль с распылителем
  • Жесткая щетка для чистки
  • Две губки

Если жидкость для мытья посуды и соль не удаляют сажу, улучшите свою игру, добавив от одной четверти до половины стакана бытового аммиака в ваш чистящий раствор.Вместо поваренной соли купите пемзу мелкого помола, чтобы посыпать ее щеткой для чистки.

Выполните те же шаги, перечисленные выше, и убедитесь, что комната хорошо вентилируется, поскольку пары аммиака могут быть сильными.

Ваш камин особенно грязный? Используйте следующий метод, чтобы избавиться от самых стойких пятен от сажи.

Как очистить кирпичи для камина с помощью тринатрийфосфата (TSP)

Тринатрийфосфат - это мощный очиститель, который удалит самые стойкие пятна сажи с каминного кирпича.

Предупреждение

TSP очень токсичен и требует осторожности. Требуется полное защитное снаряжение, такое как резиновые перчатки, средства защиты глаз, респираторная маска, рубашка с длинными рукавами и длинные брюки.

Поскольку вы будете использовать его внутри помещения, оно должно хорошо проветриваться. TSP также может повредить керамическую плитку, металл, ткани, ковры, окрашенные и отделанные поверхности.

Что вам нужно

Принадлежности

  • тринатрийфосфат
  • Вода

Инструменты

  • Чистящая щетка
  • Две губки
  • Резиновые перчатки
  • Защита глаз
  • Маска респираторная
  • Длинные рукава и длинные брюки
  • Два ведра
  1. Смешайте чистящий раствор

    Смешайте один галлон горячей воды и восемь столовых ложек (полстакана) TSP в ведре.Наполните второе ведро простой прохладной водой.

  2. Скраб, Скраб, Скраб

    Окуните щетку для чистки в раствор TSP и нанесите немного смазки для локтей на окрашенные участки. Не допускайте попадания раствора на кожу.

  3. Тщательно промыть

    Используйте влажную губку, чтобы стереть чистящий раствор и копоть. В завершение окуните чистую вторую губку в обычную воду для последнего полоскания.

    Если копоть не удаляется, повторите действия.При необходимости вы можете использовать до одной чашки TSP на галлон горячей воды.

  4. Утилизируйте чистящий раствор ответственно

    Поскольку TSP токсичен для окружающей среды и может повредить растения, обратитесь в местный муниципалитет за информацией о правильной утилизации.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
