ColorCal позволяет выполнить калибровку сервера Fiery Server без использования измерительного прибора. Для измерения значений плотности ColorCal использует сканер, встроенный в копир/принтер.

Перед калибровкой сервера Fiery Server можно подготовить сканер к работе с ColorCal, используя зоны контроля цвета и шкалы уровней серого из пакета пользовательских материалов для печати, который входит в комплект поставки сервера Fiery Server. Для калибровки сервера Fiery Server также потребуется шкала уровней серого.

Примечание: Измерительный прибор способен обеспечить более точную калибровку, чем ColorCal. При наличии измерительного прибора, например спектрофотометра ES-1000, рекомендуется использовать именно его.

Некоторые модели сервера Fiery Server поддерживают подготовку сканера даже при отсутствии шкалы уровней серого. В этом случае сервер Fiery Server использует результаты измерений, полученные в ходе предыдущей калибровки, или, если калибровка сервера Fiery Server еще не выполнялась, стандартный набор результатов измерения. Однако для наиболее эффективной калибровки рекомендуется использовать шкалу уровней серого.

Выполнять подготовку сканера не обязательно. Рекомендуется выполнять данную процедуру после технического обслуживания или ремонта, а также в случае изменения результатов печати копира/принтера.

При использовании некоторых моделей сервера Fiery Server необходимо выполнить дополнительные действия на копире/принтере. В этом случае из калибратора можно распечатать страницу с инструкциями, в которых будут описаны требуемые действия.

Печать страницы измерений и подготовка сканера

При печати страницы измерений ColorCal можно также выполнить подготовку сканера.

Для подготовки сканера используется шкала уровней серого, полоса с зонами контроля цвета и страница сканера ColorCal.

Эти инструкции относятся к калибратору версии 1.3. Если используется калибратор версии 2.0, см. справку к этому приложению.

1. В Центре устройств нажмите Общие, нажмите Инструменты, а затем нажмите Калибровка.
2. В калибраторе выберите ColorCal в поле Select Measurement Method (Выберите метод измерения).
3. В разделе Check Print Settings (Проверьте настройки печати) выберите набор калибровки, используя либо имя, либо настройки печати, связанные с набором калибровки.

   Примечание: Если в разделе Check Print Settings (Проверьте настройки печати) содержится несколько наборов калибровки, выберите набор, связанный с выходным профилем, который используется наиболее часто.

4. В разделе Generate Measurement Page (Создать страницу измерений) нажмите Печать.
5. Выберите подходящие настройки для печати страницы измерений.

   • Страница ColorCal — печать либо одного из 256 шаблонов ColorCal, выбранных случайным образом, либо специального шаблона, который предназначен для используемого копира/принтера.

   • Single Pattern (Отдельный шаблон) — печать заданного шаблона. Введите номер шаблона в поле Номер страницы с зонами. Этот вариант удобно использовать для повторной печати ранее напечатанного шаблона.

   Печать отсортированных зон выполняется в порядке уровней тона и насыщенности. Если для зон задан случайный порядок, печать выполняется в произвольном порядке. Печать зон в случайном порядке может помочь компенсировать несоответствие плотности в разных частях страницы.
6. Если необходимо выполнить подготовку сканера, установите флажок Печать страницы калибровки сканера. Если необходимо пропустить подготовку сканера, снимите флажок Печать страницы калибровки сканера.
7. Нажмите Печать. Извлеките страницу измерений ColorCal и страницу сканера ColorCal (если она была напечатана). Если печать страницы сканера ColorCal не выполнялась, пропустите оставшуюся часть процедуры и переходите к калибровке сервера Fiery Server.
8. В калибраторе в разделе Get Measurements (Получить результаты измерений) нажмите Измерить.
9. Поместите шкалу уровней серого, полосу с зонами контроля цвета и страницу сканера ColorCal на стекло (рабочую поверхность), как показано на странице сканера ColorCal.

   Поместите шкалу уровней серого на стекло (рабочую поверхность) лицевой стороной вниз таким образом, чтобы она располагалась по центру верхнего края страницы сканера ColorCal. Затем поместите полосу с зонами контроля цвета на стекло (рабочую поверхность) лицевой стороной вниз таким образом, чтобы она располагалась по центру шкалы уровней серого на расстоянии от 6,4 до 12,7 мм ниже этой шкалы. Наконец, поместите страницу сканера ColorCal лицевой стороной вниз поверх двух полос.

10. Нажмите Продолжить, чтобы начать измерение сканера.
11. Нажмите Продолжить, чтобы завершить подготовку сканера.

Следующим шагом является калибровка сервера Fiery Server.

Калибровка сервера Fiery Server

Для выполнения калибровки с помощью ColorCal используется шкала уровней серого и страница измерений ColorCal.

Перед началом процедуры калибровки необходимо распечатать страницу измерений ColorCal, используя калибратор, и, при желании, подготовить сканер.

1. В калибраторе в разделе Get Measurements (Получить результаты измерений) нажмите Измерить.
2. Поместите шкалу уровней серого на стекло (рабочую поверхность) лицевой стороной вниз вдоль верхнего края стекла таким образом, чтобы шкала располагалась по центру верхнего края страницы измерений.
3. Поместите страницу измерений ColorCal лицевой стороной вниз поверх шкалы уровней серого, как показано на странице измерений ColorCal. Убедитесь, что зоны на шкале уровней серого не перекрывают цветные области. Закройте крышку сканера, следя за тем, чтобы случайно не сдвинуть шкалу уровней серого и страницу измерений цвета.
4. Нажмите Продолжить, чтобы начать измерение ColorCal.
5. Нажмите ОК для завершения калибровки.
6. Чтобы применить данные изменений к серверу Fiery Server, нажмите Применить.
7. Чтобы закрыть калибратор, нажмите Готово.

• Содержание
• Поиск

Условия использования

Калибровка наземного 3D лазерного сканера по сканам испытательного полигона с применением степенных полиномов

КАЛИБРОВКА НАЗЕМНОГО ЛАЗЕРНОГО СКАНЕРА ПО СКАНАМ ИСПЫТАТЕЛЬНОГО ПОЛИГОНА С ПРИМЕНЕНИЕМ СТЕПЕННЫХ ПОЛИНОМОВ

А.Е. Войнаровский^1,2*, С.Г. Тихонов¹
*[email protected]

¹ООО «НПП «Фотограмметрия», Российская Федерация, Санкт-Петербург
²Санкт-Петербургский государственный университет, Российская Федерация, Санкт-Петербург

КЛЮЧЕВЫЕ СЛОВА: лазерное сканирование, калибровка сканера, ScanIMAGER, пространственный полигон, поле искажений, ScanCalibr

АННОТАЦИЯ: Рассматривается реализация технологической схемы и математического аппарата калибровки наземного лазерного сканера по сканам испытательного полигона с применением степенных полиномом в программном продукте ScanIMAGER и утилите ScanCalibr.

Современный наземный лазерный сканер представляет собой автоматизированную систему сбора пространственных данных, работающую с очень высокой скоростью, обеспечивая при этом миллиметровую точность. Результатом работы лазерного сканера является растровое изображение – скан, значения пикселей которого представляют собой элементы вектора с измеренным расстоянием и интенсивностью отражённого сигнала. С помощью специализированного программного обеспечения из растрового скана можно создать облако точек, пересчитав каждый пиксель скана из полярной системы координат в прямоугольную декартову с учетом результатов калибровки конкретного прибора.

В процессе эксплуатации ряд узлов лазерного сканера испытывает значительные динамические нагрузки, и со временем результаты калибровки уже не полностью компенсируют систематические ошибки прибора, что приводит к ухудшению точности выходного облака точек. Чтобы точность измерений сканера удовлетворяла заявленным требованиям – необходимо периодически повторять его калибровку.

На сегодняшний день производители оборудования по-разному подходят к решению проблемы калибровки лазерного сканера. Некоторые производители предоставляют сервисную функцию самокалибровки. Другие предлагают функцию контроля калибровки, т.е. насколько заводские калибровочные параметры актуальны и способны компенсировать ошибки сканирования. И третьи полностью отказывают в предоставлении сервисных функций, отвечающих за калибровку. В большинстве случаев, сервисная калибровка лазерного сканера – это дорогостоящая и длительная процедура. В то же время, как правило, задача периодической калибровки сводится к актуализации поправок минимизирующих влияние систематических ошибок прибора на результаты сканирования и решается на программном уровне. В данной статье рассматривается решение актуальной задачи, – разработки универсальной технологии калибровки наземных лазерных сканирующих систем.

Калибровку лазерного сканера можно выполнять как по первичным или «сырым» данным (расстояния, горизонтальные и вертикальные углы, полученные как результат измерений в процессе сканирования) так и по вторичным данным (расстояния, горизонтальные и вертикальные углы, полученные как функции трехмерных декартовых координат возвращаемых прибором по результатам сканирования).

Калибровка на основе первичных данных во многом является более предпочтительной, поскольку позволяет непосредственно определять и учитывать основные инструментальные ошибки сканера, вызванные не оптимальным взаимным расположением основных осей и узлов прибора. Данные виды ошибок и методы их поверки у геодезических приборов хорошо изучены, а формулы учета в результатах измерений имеют простой и законченный вид. Однако не всегда есть возможность выполнить калибровку сканера по первичным данным, поскольку производители оборудования часто закрывают доступ к «сырым» данным прибора и показаниям датчиков, а несанкционированная производителем «прошивка» внутренней памяти прибора приводит к потере гарантии. Поэтому самостоятельно калибровку сканера по первичным данным можно выполнить лишь в случае, если данная процедура предусмотрена фирмой изготовителем как пользовательская. В остальных же случаях единственный путь минимизировать влияние систематических ошибок и повысить качество выходной информации – это провести калибровку по расстояниям, горизонтальным и вертикальным углам, восстановленным по координатам отсканированных точек.

Таким образом, задача калибровки лазерного сканера по вторичным данным сводится к выявлению остаточных ошибок сканирования после применения заводских параметров с целью их компенсации при создании выходного облака точек. Данную задачу удобно решать по сканам пространственного испытательного полигона, координаты марок которого известны с заведомо более высокой точностью, чем их можно определить по результатам сканирования.

Сравнивая геометрические величины, которые связывают точки установки сканера с марками полигона, вычисленные по результатам сканирования и по исходным координатам марок получаем невязки, представляющие собой поле искажений сканирующей системы.
Аппроксимируя поле искажений, например, степенными полиномами, и определив из решения соответствующих уравнений их коэффициенты, получаем возможность вычислить поправки в результаты измерений каждой отсканированной точки.

В докладе представлена технологическая схема и математический аппарат калибровки реализованный в утилите ScanCalibr программного комплекса ScanIMAGER.

LASER SCANNER CALIBRATION USING SCANS OF TEST POLYGON AND EXPOTENTIAL POLYNOMIALS

A. Voinarovskii^1,2*, S. Tikhonov¹
*[email protected]

¹ “Photogrammetria” Ltd., Russian Federation, Saint-Petersburg
² Saint-Petersburg State University, Russian Federation, Saint-Petersburg

KEY WORDS: laser scanning, scanner calibration, ScanIMAGER, spatial polygon field distortion, ScanCalibr

ABSTRACT: Realization of the technology and the mathematical apparatus for the calibration of laser scanner using scans of test polygon with the use of exponential polynomial in the software product ScanIMAGER and utility ScanCalibr.

Modern laser scanner is an automated system for the collection of spatial data, working with very high speed and providing millimeter precision. The result of the laser scanner is a raster image – scan, which pixel values represent the vector with the measured distance and the intensity of the reflected signal. With the help of specialized software from raster scan can be created point cloud, recalculating every pixel from polar coordinate system to cartesian based on the results of the calibration of a particular instrument.

In the process of operation the number of nodes of the laser scanner is experiencing large dynamic loads, and eventually the calibration results are no longer completely compensate for systematic errors of the scanner, which leads to deterioration of accuracy of the output point cloud. Therfor it is necessary to periodically repeat the calibration to ensure measurement accuracy. Today scannner manufacturers have different approaches to solve calibration problem. Some manufacturers provide service of self-calibration. Others offer control function of calibration, i.e. how the factory calibration parameters are relevant and able to compensate for scanning errors. And yet others are denied calibration service. In most cases, automatic calibration of the laser scanner is expensive and lengthy procedure. At the same time, as a rule, the periodic calibration is reduced to the actualization of the amendments that minimize the influence of systematic errors of the instrument and solved at the software level. This article discusses the solution of actual tasks – the development of universal calibration technology for laser scanning systems.

The calibration of the laser scanner can be performed on primary or “raw” data (distance, horizontal and vertical angles obtained as the measurement result of scanning process) and secondary data (distance, horizontal and vertical angles obtained as a function of the three-dimensional cartesian coordinates returned by the device).

Calibration on the basis of primary data in many ways is preferable because allows to determine the instrumental errors of the scanner due to not optimal mutual location of the main axis and nodes of the device. These types of errors and methods of calibration have been well studied, and formulae of calculation are simple and finished look. However, it is not always possible to perform calibration of the scanner according to initial reports, because the device manufacturers often block access to “raw” data of the device and sensors, and unauthorized firmware leads to loss of warranty. Therefore, self-calibration of the scanner according to primary data, can be executed only in case if the procedure provided by the manufacturer foe users. In other cases, the only way to minimize the influence of systematic errors and to improve the quality of the output is to calibrate by distances, horizontal and vertical angles and reconstructed from coordinates of the scanned points. Thus, the task of calibrating the laser scanner by using the secondary data is the detection of residual errors after applying factory settings to compensate them when creating the output point cloud. This problem is solving with help of the spatial scans of test polygon, mark coordinates of which are known with higher accuracy.
Residuals, representing the field distortion of the scanning system can be obtained comparing geometric values that link polygon mark coordinates calculated according to the results of the scan and the original coordinates of the marks.

Correction parameters to measurements of each scanned point can be calculated approximating field distortion, for example, with exponential polynomials, and determining its parameters from the solution of the relevant equations.

The report presents the technology and the mathematical apparatus for calibration implemented in the utility ScanCalibr of ScanIMAGER software package.

—

Распечатать

Что нужно знать о калибровке сканера?

`;

Интернет

Факт проверен

Николь Прайс

Дата последнего изменения: 14 января 2023 г.

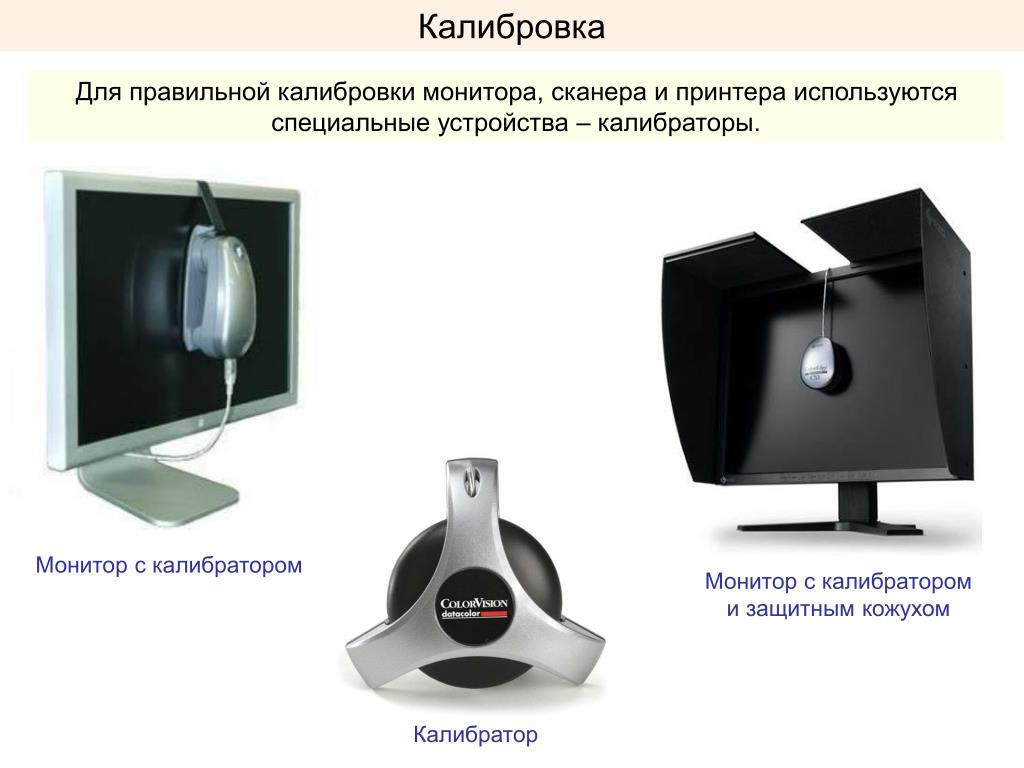

Калибровка сканера гарантирует правильное отображение отсканированного изображения на экране и при печати. Признаки, указывающие на то, что вам может потребоваться выполнить калибровку сканера, включают, помимо прочего, черные или темно-серые полосы или линии, плохое распознавание цветов и качество, белые линии или полосы и/или сероватое или мутное изменение цвета. Эти недостатки будут отображаться на экране, а также на печатной копии. Калибровка вашего сканера продлит срок его службы и сэкономит ваши деньги в долгосрочной перспективе.

Калибровка сканера включает использование таблицы профилирования сканера и программного обеспечения профилирования управления цветом. Большинство производителей включают их в комплект поставки сканера. Если нет, вы можете приобрести их в любом магазине компьютерных принадлежностей или в Интернете. Эта диаграмма и программное обеспечение проверяют и корректируют цвета, которые видит сканер, по сравнению с тем, что есть на самом деле на документе. Установите программное обеспечение в соответствии с руководством по установке, которое входит в комплект поставки.

Перед запуском программы калибровки сканера необходимо очистить стекло платформы сканера безворсовой тканью и водой. Никогда не используйте средство для чистки стекол или чистящее средство на спиртовой основе, так как оно удалит защитное покрытие с платформы сканера. Поместите профильный лист лицевой стороной вниз на платформу сканера и выключите инструменты управления цветом и коррекции. Отсканируйте документ как обычно.

Запустите программу профилирования сканера и выберите файл, соответствующий отсканированной диаграмме. Поднимите отсканированное изображение и обрежьте области, которые вы хотите проанализировать и исправить. Внесите необходимые корректировки, чтобы они соответствовали исходным цветам документа. Распечатайте изображение и сравните его с исходным документом. Возможно, вам придется откалибровать сканер во второй раз для достижения оптимальных результатов, особенно если вы не калибровали его раньше или давно пора.

Калибровка сканера должна выполняться в среднем каждые 1000 сканирований. Это примерно каждые два-три месяца для среднего пользователя. Если вы сканируете более 1000 листов каждые три месяца, калибровать сканер следует чаще.

Если вам удается сопоставить цвет и качество изображения на экране с исходным документом, но печать по-прежнему выглядит плохо, возможно, вам необходимо откалибровать принтер. Рекомендуется калибровать монитор, сканер и принтер одновременно, чтобы поддерживать их оптимальную производительность. Это будет стоить времени, чтобы ваше электронное оборудование работало эффективно.

КАК ПОКАЗАНО НА:

Автоматическая калибровка сканера для получения правильных цветов в соответствии со стандартом IT8

Автоматическая калибровка сканера для получения правильных цветов в соответствии со стандартом IT8

Цветовая калибровка сканера с помощью SilverFast

Соответствует ISO 12641

4s”> Получите стабильные цвета всего двумя щелчками мыши: Полностью автоматическая калибровка IT8

Стандарт IT8 уже более 20 лет является эталоном управления цветом для графических приложений. Промышленные дизайнеры, фотографы и даже повседневные любители фотографии полагаются на точность цветопередачи, которая стала возможной благодаря отдельным нормам ISO стандарта IT8.

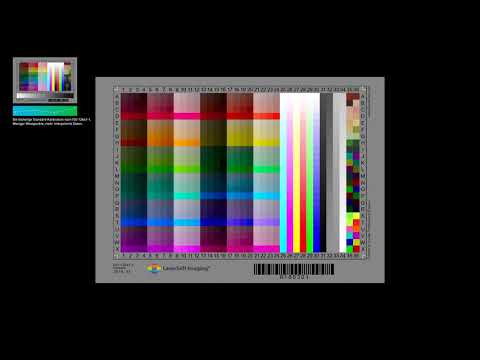

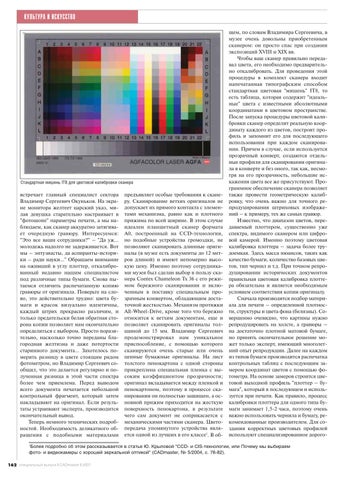

Во время калибровки сканера таблицы измерений помогают охарактеризовать определенные возможности сканера по считыванию цветов. Эти измерительные таблицы созданы в соответствии со стандартом ISO 12641. Измерительные таблицы распознают индивидуальные характеристики конкретного сканера и создают цветовой профиль для указанного сканера. Довольно часто сканеры содержат особенности, которые делают их уникальными друг от друга. Эти особенности часто возникают в процессе производства и имеют тенденцию изменяться на протяжении всего срока службы сканера. Точнее, этот процесс представляет собой профилирование сканера, однако используются оба термина (калибровка/профилирование). Различия в цвете также часто возникают из-за факторов окружающей среды, таких как комнатная температура, влажность и воздействие света. Таким образом, профиль в соответствии со стандартом IT8 является полезным инструментом не только для профессионалов, но и для всех, кто интересуется сканированием.

Advanced Calibration Targets Video

Посмотрите наше видео, чтобы узнать больше о Advanced IT8 Calibration от SilverFast

Посмотрите видео

Как вы видите цвета?

Мишени от LaserSoft Imaging функционируют почти полностью автоматически, обеспечивая простоту использования для всех пользователей. После завершения калибровки сканера SilverFast создает индивидуальный цветовой профиль. Калибровка сканера производится на основе цветовых значений сканера, после чего профиль автоматически активируется. Пользователь эффективно освобождается от задачи поиска справочных данных или определения входных данных, поскольку SilverFast выполняет этот процесс самостоятельно. Все делается автоматически несколькими щелчками мыши. В результате управление цветом оптимизируется и становится неотъемлемой частью процесса сканирования.

НОВИНКА: расширенная калибровка цвета (часть 2)

Наши цели расширенной калибровки цвета основаны на стандарте ISO 12641-2. После окончательной проверки этот новый стандарт был выпущен ISO в декабре 2019 года. Теперь мы предоставляем мишени в соответствии с новым дизайном со значительно большими полями измерения. Благодаря увеличенному количеству точек измерения новая мишень Part 2 способна рассчитывать еще больший цветовой спектр. Таким образом, цветовой профиль генерирует меньше данных, поскольку доступно больше данных измерений, что приводит к повышению точности Target.

ДО СЕГОДНЯ: Стандартная калибровка цвета (часть 1)

Стандартная калибровка цвета IT8, часть 1, рассчитывает индивидуальный цветовой профиль сканера в соответствии со стандартом 12641-1 Norm. Он использует только самые важные точки измерения в таблице цветов, используя при этом меньшее поле измерения. Стандартная калибровка цвета использует интеллектуальные алгоритмы, которые обеспечивают повышенную точность цветопередачи за счет использования отдельных цветовых профилей.

У вас есть выбор

Какую бы калибровку вы ни выбрали, решать вам. Мы предполагаем, что обе части будут использоваться в течение определенного переходного периода, прежде чем часть 2 заявит о себе из-за более высокой точности. Вы можете переключиться на новые мишени части 2 сегодня или позже — SilverFast (начиная с версии 8.8.0r11) может использовать обе мишени для калибровки.

Инструкции по калибровке Видео

Узнайте здесь, как использовать расширенную калибровку SilverFast IT8

Смотреть видео

Могу ли я также приобрести опцию калибровки IT8 для версии SE? Как определить, какой файл мне нужен и где его скачать? Могу ли я протестировать функцию IT8 с помощью демо-версии Ai Studio? Нужны ли мне разные мишени, если я хочу запускать калиброванные отражающие сканы, а также калиброванные прозрачные сканы? Что такое значение Delta-E?

«Автоматическая калибровка IT8 невероятно проста в использовании, и я сразу же заметил эффект при сканировании моих цветных прозрачных пленок. Наличие точного цветового профиля для вашего сканера дает вам лучшую начальную точку для ваших сканов, и, как мы все знаем, чем лучше начальная точка тем лучше будет выглядеть конечный результат».

Джонатан Нотли, фотограф

“Еще одна новинка от LaserSoft Imaging — цветовые мишени, изготовленные компанией для калибровки IT8. Эти чрезвычайно точные мишени используются для обязательной настройки сканера в технологической цепочке, где важен цвет.”

ФОТОПРЕССА, Журнал

“Пока что я не понимаю, почему кто-то, серьезно относящийся к сканированию с помощью ваших продуктов и серьезно относящийся к профилю сканера ICC, не будет использовать эту новую цель, просто основываясь на простом сравнении гаммы двух!”
