Какие кляймеры нужны для вагонки: Кляймеры для вагонки: как выбрать и крепить

Отделка вагонкой внутри дома: крепеж, обрешетка, монтаж

Один из способов внутренней отделки — обшивка стен вагонкой. Этот деревянный погонаж вне времени. Подходит как для отделки дач, так и для дома. Хорошо то, что обшить стены можно самостоятельно. Способы крепления, выбор крепежа, особенности крепления — это надо знать для самостоятельного монтажа.

Содержание статьи

• 1 Выбираем способ монтажа вагонки
• 2 Общие правила подготовки вагонки перед монтажом
• 3 Самое важное: крепим стартовую доску вагонки
• 4 Садим вагонку на клей
• 5 Как крепится вагонка на гвозди/саморезы/кляймеры
  • 5.1 Обрешетка
  • 5.2 Монтаж вагонки на обрешетку
  • 5.3 Крепить в шип/паз или в пласть?
  • 5.4 Как крепить в пласть незаметно
  • 5.5 Кляймеры (кляммеры)

Выбираем способ монтажа вагонки

Есть три способа крепления вагонки на стены: клеевой, гвоздями и кляймерами. Выбор зависит от условий эксплуатации и состояния стен.

Клеить вагонку можно в сухом помещении на ровные стены. Если она тонкая (13-15 мм) и небольшой ширины (80-100 мм), вполне можно обойтись только клеем. При больших размерах лучше дополнительно фиксировать гвоздями, но потребуется их на 30% меньше.

Вагонка на стенах — далеко не скучно. В деревянном доме — это идеальный вариант отделки

Можно приклеить вагонку и на относительно ровные стены, но допустимы лишь небольшие отклонения. Эта отделочная доска имеет небольшую толщину и гнется, однако из-за природной упругости древесины, во впадинах ее может оторвать. Поэтому, если стены неидеальны, лучше применяйте комбинацию клея и гвоздей.

Виды вагонки и ее профили: Стандарт, Штиль, Евровагонка, Софтлайн, Ландхаус, Американка, Блокхаус, Двухсторонняя

Гвоздями или шурупами можно крепить вагонку как напрямую к стенам, так и к обрешетке. Второй вариант выбирают из-за неровных стен или из-за необходимости тепло-звуко-влаго изоляции. Гвозди можно забивать в шип или паз, можно — в пласть (фото внизу справа). Первый вариант называют потайным, второй — традиционным. Крепить вагонку в шип/паз можно не любую, а только некоторые ее виды (при достаточных размерах выступа/впадины). И этот вариант доступен также только для сухих жилых помещений.

Способы крепежа вагонки: кляймерами и шурупами

Кляммеры (или кляймеры) — это специальный крепеж для скрытого монтажа шпунтованного погонажа (фото слева выше). К этой категории относятся некоторые виды  вагонки. Если выбранный вами материал имеет широкий и прочный шип/шпунт, можно крепить кляймерами. Этот крепеж обычно фиксируют к обрешетке, но и к выровненной фанерой стене также можно.

Общие правила подготовки вагонки перед монтажом

Влажность вагонки при монтаже не должна превышать 14-18%. Предварительно ее надо выдержать в помещении где будет происходить установка. Минимальный срок — три дня, но лучше — неделя и больше. За это время древесина примет влажность помещения и ее будет меньше коробить.

Проверьте геометрию вагонки. Паз должен быть глубже шипа, они должны совмещаться без усилий. Доски должны быть ровные. Всё, что не прошло проверку, отложите в сторону

Вагонка должна быть предварительно отшлифована до гладкости. Особенно если она имеет фигурную лицевую поверхность. После монтажа можно только дошлифовать мелкие недостатки. Это не касается евровагонки. Она идеально обработана, часто каждая планка упакована отдельно.

Вагонка на стене в комнате — стильно и современно

Перед укладкой на стены надо нарезать доску на куски требуемой длины. От высоты стены следует отнять пару сантиметров. От торца доски до потолка и пола оставляют 1 см. Этот зазор впоследствии закрывается напольным или потолочным  плинтусом. Если пол или потолок кривые, лучше подрезать торцы с требуемым уклоном.

Самое важное: крепим стартовую доску вагонки

Независимо от выбранного способа монтажа очень важно установить ровно первую доску. Все остальные будете ровнять по ней. Поэтому первая планка должна иметь идеальную геометрию. И еще: даже если будете на стену вагонку клеить, первую доску посадите на гвозди/саморезы.

При вертикальном монтаже используйте отвес, при горизонтальном потребуется точный строительный уровень.

При горизонтальном монтаже вагони контролируйте положение строительным уровнем

Можно поставить метки на стене использовав лазерный уровень.

Важно выставить правильно первую планку на стене

Не закрепляйте первую планку окончательно, пока не выставите ее точно. Можно вбить гвоздь вверху (при вертикальном монтаже), выставить внизу и зафиксировать там. Дальше — посередине, следя, чтобы край доски шел ровно по отметке/лучу/шнурку. Делим каждую половину пополам, ставим там крепеж.  Повторяем до тех пор, пока гвозди/саморезы не будут стоять через 40-50 см или в каждой перекладине обрешетки. Все время проверяйте, правильно ли стоит планка. При горизонтальном монтаже все тоже, только меняется направление.

Садим вагонку на клей

Клеить вагонку можно на предварительно выровненные фанерой, ДСП, ОСБ или досками стены. Все эти материалы имеют похожие с древесиной параметры. Это будет гарантией того, что приклеенная отделка будет надежно держаться.

Один из способов монтажа вагонки на стены — на клей

Клей нужен столярный быстросхватывающийся, подойдет также универсальный. Удобнее работать, если он в тубе под монтажный пистолет. Клей наносится на стену змейкой. При большей толщине/ширине вагонки наносим клей и на стену, и на планку.

Как крепится вагонка на гвозди/саморезы/кляймеры

Вам надо определиться с тем, на гвозди или саморезы будете крепить вагонку. С гвоздями работать быстрее, но разобрать вагонку без повреждений будет проблематично. Монтаж саморезами более долгий: желательно предварительное засверливание под каждый шуруп. Зато можно разобрать и не повредить планки.

Обрешетка

По правилам, для крепления вагонки на гвозди или саморезы нужна обрешетка. Это деревянный каркас, прикрепленный к стене. К его фрагментам крепят вагонку.

Обрешетку под вагонку собирают из брусков малого сечения. В самом простом случае это 30*30 мм. Если надо уложить тепло-звуко изоляцию, параметры бруска выбирают так, чтобы после укладки материала между ним и вагонкой оставался зазор не менее 30 мм.

Пример обрешетки для горизонтального монтажа вагонки

Шаг установки бруска обрешетки — 40-50 см. Если вагонку будете класть горизонтально, то обрешетку крепите вертикально. И наоборот.

Если одновременно требуется выравнивать стены, нужны прокладки. Это могут быть куски фанеры разной толщины, обрезки досок. Из них набираете подкладки/подставки, плотно вставляете их между стеной и бруском. Следите чтобы он не выгнулся (проверяйте уровнем или ровной планкой). Выровняв, просверлите все, включая подложку, потом закрепите саморезом к стене.

Монтаж вагонки на обрешетку

Установку первой планки уже описали выше. При вертикальном монтаже будет проще, если первую дощечку закрепите с краю справа, шипом также вправо.

При горизонтальном монтаже во влажных помещениях (например, баня и сауна), крепим шипом вверх, иначе в пазы будет попадать влага.

Шипом вверх — обязательное условие при отделке влажных помещений (в бане)

В видео ниже вагонка крепится шипом вверх. При монтаже используется гвоздезабивной пневматический пистолет (неллер).

Если при горизонтальном монтаже планируется использовать кляймеры, то логично начинать сверху.

Используйте кляймеры хорошего качества!

Кто-то и при монтаже на кляймеры предпочитает начинать снизу, однако в этом случае паз направлен вверх, в противном случае кляймеры не установить. Для сухих помещений допустимо направлять паз вверх.

Не опирайте вагонку в пол — до него должен быть зазор в 10 мм или около того. Дальнейший монтаж таков:

1. Вторая планка загоняется шипом в паз. Можно ее повернуть под небольшим углом, а затем прижать к обрешетке.
2. Подбиваете новую доску вплотную к установленной. Можно ребром ладони, если «не идет», используйте обрезок вагонки и небольшой молоток. Проставку вставляют в паз устанавливаемой доски и подбивают молотком. Так вы не повредите вагонку.
3. Добившись плотного прилегания, ставим крепеж.
4. Передвигаемся к следующему бруску обрешетки  и повторяем: подбиваем, забиваем гвоздь/крепим кляймер/закручиваем саморез.

Последнюю планку надо подрезать

Ещё надо объяснить насчет установки последней доски. Если это угол, замерьте расстояние, отпилите так, чтобы от края полученной доски до угла оставался зазор хотя бы 5 мм. Если его не оставить, при повышении влажности отделку покоробит. Крайнюю доску/планку крепим только в пласть.

Крепить в шип/паз или в пласть?

Крепление в шип/паз считается менее надежным. При этом способе ставится крепеж только с одного края доски и «захватывает» он только 1/3 ( в паз) или 2/3 ( в шип) от толщины планки. Это может быть важно при отделке стен влажных помещений (баня, сауна, санузлы) или для домов с периодическим посещением (дачи). Если обшиваете стены вагонкой в доме постоянного проживания, надежности такого крепления достаточно.

Как крепить вагонку в шип и в паз

Еще момент: крепить в шип/паз можно только сухую вагонку и только в уже жилом помещении. Если она естественной влажности, отделку просто поотрывает. То же может произойти, если в доме еще не живут или он дает усадку. В таком случае лучше крепите в пласть.

Для монтажа в шип или паз выбирайте гвозди и саморезы с маленькой шляпкой. Закручивайте саморезы так, чтобы они не выступали над поверхностью древесины, иначе будут проблемы со стыковкой следующей планки.

«Крепить в пласть» — значит саморезы или гвозди забивать в лицевую часть доски. При большой ширине может потребоваться установка крепежа с одной и другой стороны. А сам монтаж аналогичен: вставляете, подбиваете, ставите крепеж.

Как крепить в пласть незаметно

Крепление вагонки в пласть многие не любят, потому что будет видно шляпки крепежа. Есть два способа сделать и этот способ практически незаметным. Первый — использовать финишные гвозди. Они имеют маленькую головку, которая прячется в волокнах древесины. Выбирайте цвет гвоздей «под цвет» в который будете красить/тонировать вагонку.

Второй вариант — утопить шляпки саморезов. В мягкую древесину сосны их можно просто закрутить поглубже.

Забить финишные гвозди в шип можно только при помощи добойника. Самодельный добойник можно сделать из гвоздя

Для более твердых пород придется рассверливать отверстие, используя сверло большего диаметра, чем размер шляпки. Углубление делают над отверстием под «тело» самореза. Имеет оно глубину несколько миллиметров — чтобы шляпка не выступала над поверхностью.

Выбирайте саморезы с небольшой плоской головкой. Их проще спрятать.

После установки саморезов, отверстия замазывают шпаклевкой для дерева. Когда она высохнет, шлифуют наждаком с мелким зерном. При правильно подобранном составе шпаклевки отверстий почти не видно.

Про выбор шпаклевки читайте тут.

Кляймеры (кляммеры)

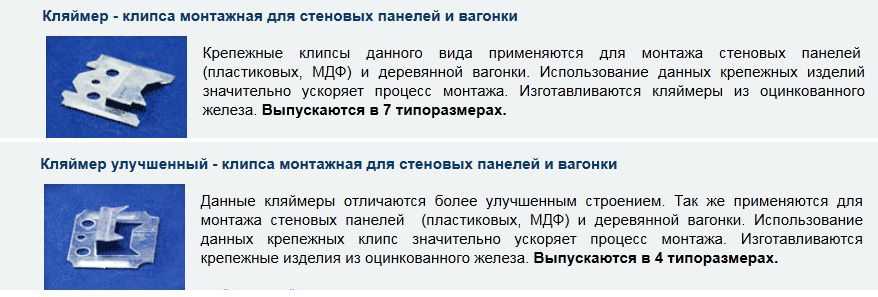

Кляймеры (кляммеры) — это монтажные пластины для потайного крепления погонажа с соединением типа шип/паз. Они собой представляют пластины из тонкого металла с «язычком» для удержания вагонки и для установки крепежа. Устанавливаются только с одной стороны доски, так что по надежности этот способ аналогичен креплению в шип/паз.

Достоинства:

• при креплении вагонки на кляймеры доска не повреждается;
• легкость демонтажа и возможность переборки.

Как крепить вагонку на кляймеры

Обшивка стен вагонкой при помощи кляймеров мало чем отличается от процесса монтажа на гвозди/саморезы. Все отличие в  том, что используются дополнительные пластины, в отверстия которых и забиваются гвозди. В паз заводится язычок кляймера — он удерживает доску. Вторая часть кляймера крепится к обрешетке гвоздями или саморезами. Вот, собственно, все особенности.

Для чего нужны кляймеры | Enigma10

Для чего нужны кляймеры

6 июня 2016 admin  2 228 просмотров

Кляймер – универсальный потайной крепежный элемент, предназначенный для монтажа вагонки, панелей ПВХ, блок-хауса, имитации деревянного бруса и иных элементов, имеющих соединение паз-гребень. Кляймеры производятся из оцинкованного железа или пружинной стали, за счет чего обеспечивается высокая надежность соединения. Благодаря удобству монтажа и доступной стоимости кляймеры пользуются большим спросом. Удобство монтажа кляймера обусловлено особым способом его закрепления – к вертикальному основанию и «в паз», при этом крепится кляймер гвоздями или строительным степлером. Существуют кляймеры нескольких видов, различающихся между собой размерами и уровнем расположения язычка над основанием крепежа. При креплении на кляймеры элементов из древесины необходимо учитывать изначальный уровень влажности материала и дальнейшие эксплуатационные условия.

Доступность применения кляймера достигается способом крепления – «в паз» и к стене – на гвоздь или скобу степлера. Кляймеры производятся нескольких размеров отличающихся подъемом язычка над основной площадкой.
Не смотря на очевидность и легкость «монтажа на кляймер» этот способ крепления также как и большинство других требует учета начальной влажности древесины на момент монтажа и условий ее дальнейшей эксплуатации.



Особенности использования кляймеров

Несмотря на то что сегодня существует множество вариантов крепежа для имитации бруса и деревянной вагонки, большинство потребителей выбирают именно кляймеры. И это вполне объяснимо, поскольку:
Широкий выбор размеров этого крепежного элемента позволяет подобрать кляймер для материалов любой конфигурации.
Кляймеры очень просты в монтаже и не требуют использования специализированного инструмента.
Данный крепеж обеспечивает высокую прочность всей конструкции и надежность ее закрепления на стене.
Стоимость кляймеров намного ниже, чем на аналогичные крепежные элементы.
Кляймеры имеют длительный срок службы, поскольку производятся из оцинкованной стали в условиях промышленного производства.
Благодаря особой форме кляймер позволяет избежать сколов и растрескивания древесины.
Требуемое количество кляймеров рассчитать достаточно просто – в среднем расход составляет 15-20 штук на 1 м. кв. покрытия. Для более точного подсчета используется следующий алгоритм:

Длина вагонки/расстояние между соседними элементами обрешетки +1. Данное число – количество точек крепления каждой доски.
Результат предыдущего шага умножается на общее количество подлежащих креплению досок. Итогом таких подсчетов становится необходимое количество кляймеров.
Благодаря своим конструктивным особенностям кляймеры считаются одним из наиболее надежных крепежей

Вы можете оставить комментарий, или отправить trackback с Вашего собственного сайта.

Написать комментарий

Трубные хомуты – Полное руководство

Полное руководство по трубным хомутам

Что такое трубные хомуты?

Трубные хомуты или крепления для труб лучше всего определить как опорный механизм для подвешенных труб, будь то горизонтальные над головой или вертикальные, прилегающие к поверхности. Они жизненно важны для обеспечения надежной фиксации всех труб, а также для обеспечения возможности любого перемещения или расширения трубы, которое может произойти.

Хомуты для труб выпускаются во многих вариантах, поскольку требования к креплению труб могут варьироваться от простого закрепления на месте до более сложных сценариев, связанных с движением трубы или большими нагрузками. Очень важно, чтобы для обеспечения целостности установки использовался правильный хомут. Неисправность крепления трубы может нанести значительный и дорогостоящий ущерб зданию, поэтому важно сделать все правильно.

Содержание

1.  Основные типы трубных хомутов
2.  Как они работают?
3. Какие трубные хомуты лучше?
4. Какой размер трубного хомута вам нужен?
5. Хомуты для труб с резиновой прокладкой

6. Преимущества трубных креплений Walraven

7. Хомуты для труб вокруг изоляции

8. Полная система поддержки труб
Основные типы хомутов

Стандартные хомуты для труб

Стандартные хомуты обычно крепятся с помощью двух винтов — по одному с каждой стороны хомута. Они могут быть с подкладкой или без подкладки, в зависимости от применения, и, как правило, существует широкий диапазон размеров на выбор.

Эти хомуты были усовершенствованы, и теперь Walraven предлагает трубный хомут с одним винтом с системой быстрой фиксации, которая фиксируется на месте простым сжатием хомута вручную.

Подходит для прямого монтажа металлических или пластиковых труб.

Стандартные хомуты для труб ➤

Традиционные хомуты для труб

Традиционные хомуты включают разрезные ленты, U-образные болты и седловидные хомуты, которые чаще всего используются для крепления стальных или медных труб. У них нет внутренней облицовки, поэтому они лучше всего подходят для труб, где не нужно учитывать дополнительные параметры, такие как теплоизоляция или шумоизоляция. Взгляните на наш блог, в котором анализируются традиционные хомуты для труб и хомуты для тяжелых условий эксплуатации, чтобы узнать, какие из них лучше.

Лучше всего подходит для стальных и медных труб большого диаметра , где предпочтительнее базовый традиционный кронштейн и нет особых требований к резиновой футеровке.

Седельные зажимы ➤

.

Пластиковые хомуты

Пластиковые хомуты в основном используются на пластиковых трубах или бытовых медных трубах. Они идеально подходят для небольших нагрузок и труб меньшего диаметра. Они также отлично подходят для работ, где требуется много зажимов из-за их быстрой установки.

Пластиковые хомуты, такие как Walraven starQuick®, в настоящее время производятся для сверхбыстрой установки. Вы можете просто зафиксировать трубу на месте без каких-либо дополнительных креплений.

Лучше всего подходит для санитарных, отопительных и электрических установок , а также агрессивных сред.

Пластиковые хомуты для труб ➤

Трубные хомуты для тяжелых условий эксплуатации

Хомуты для тяжелых условий эксплуатации имеют высокую безопасную рабочую нагрузку, поэтому они предназначены для использования там, где требуется поддержка тяжелых грузов. Их можно использовать в помещении и на улице, они доступны как с подкладкой, так и без нее. Они имеют современные функции, облегчающие их установку по сравнению с традиционными зажимами. Посмотрите, как наши прочные опоры для труб использовались для крепления труб централизованного теплоснабжения к нижней части моста.

Best for  надежное крепление трубопроводов с большой нагрузкой в ​​помещении или на открытом воздухе.

Хомуты для тяжелых условий эксплуатации ➤

Как работают хомуты для труб?

В большинстве случаев хомуты надежно закрепляются вокруг трубы и подвешивают ее к поверхности или рельсовой системе. Они просто фиксируются вокруг трубы, чтобы зажать ее на месте, чтобы она была надежной. Однако, поскольку существует множество различных типов трубных хомутов, вы обнаружите, что они могут работать немного по-разному.

• Стандартные зажимы закрепляются двумя винтами, по одному с каждой стороны зажима. Более современные версии стандартных хомутов могут включать трубные хомуты с одним винтом для более быстрой фиксации и более совершенные хомуты с двумя винтами, которые имеют дополнительные функции, такие как шайбы для предотвращения потерь и невыпадающие стопорные гайки и винты.
• Седловидные хомуты закрепляются на верхней части половины трубы, а другая половина располагается на плоской поверхности.
• Пластиковые хомуты могут работать по-разному. В случае BIS starQuick® он обычно крепится к стене с помощью шурупа или дюбеля, и вы просто вставляете трубу в хомут, и она закрывается для сверхбыстрой и надежной фиксации.
• Подвески для труб или U-образные болты позволяют закрепить трубу в нижней части зажима. Вешалка обычно крепится вверху к распорке.

Мы упрощаем использование трубных хомутов

Если вы ищете простую и быструю установку хомута для труб, ответом будет хомут с одним винтом. BISMAT Flash — это уникальный современный продукт, не требующий инструментов для фиксации зажима на месте. Вы просто используете один палец, чтобы надавить на винт и зафиксировать его на месте. BISMAT Flash особенно полезен при креплении длинных участков трубы, так как вы можете сэкономить до 40% времени на фиксацию.

Изображения ниже показывают, насколько просто использовать Flash.

Какие трубные хомуты лучше?

Когда дело доходит до выбора лучших креплений для труб, универсального решения не существует. На самом деле, выбор наилучших креплений зависит от каждой уникальной среды установки и требований приложения.

Что необходимо учитывать при выборе наилучшего трубного хомута?

Температура:

Колебания температуры могут привести к расширению и сжатию труб. Если не использовать правильные крепления и хомуты для учета смещения трубы из-за перепадов температуры, установка может выйти из строя и нанести ущерб зданию.

Прежде чем выбрать правильные хомуты для защиты от теплового расширения, сначала необходимо рассчитать уровень теплового расширения трубопровода.

Вес:

Все хомуты имеют максимальную несущую способность, а это означает, что вам нужно выбрать хомут, который подходит для поддержки требуемой нагрузки.

Например, вам могут потребоваться специальные хомуты для тяжелых условий эксплуатации с высокой безопасной рабочей нагрузкой, чтобы обеспечить надлежащее крепление труб. Это также может помочь вам достичь максимального расстояния между скобами, так как они способны воспринимать большее усилие.

Материалы:

Трубы из разных материалов будут вести себя по-разному в определенных сценариях. Например, существует множество различных типов пластиковых труб (полиэтилен, ПВХ, полиамид, полипропилен и т. д.). Каждый из них имеет различную термостойкость и различные уровни устойчивости к химическим веществам, таким как масла, смазки, кислоты, хлор и т. д. Это может повлиять на то, какой тип хомута следует использовать. Например, пластиковые трубы обычно следует закреплять с помощью металлического хомута с облицовкой или пластикового хомута. Металлический хомут без покрытия может привести к коррозии при использовании на пластиковой трубе.

Металлические трубы бывают разных типов – стальные, железные, медные и так далее. Это может определить, какой тип хомута можно использовать, например, хомуты из нержавеющей стали нельзя использовать для фиксации медной трубы, так как два металла будут реагировать. Поэтому необходимо использовать зажим с нейлоновым или пластиковым покрытием.

Размер:

Размер трубы будет влиять на тип необходимого хомута, так как все хомуты доступны только для определенных минимальных и максимальных диаметров. Например, одновинтовые хомуты часто имеют более ограниченный диапазон размеров, так как они должны открываться на петлях с одной стороны, поэтому они подходят для труб меньшего размера.

Для больших труб часто требуются два винтовых хомута, традиционные крепления или усиленные хомуты, которые изготавливаются для больших размеров и более тяжелых нагрузок.

Окружающая среда:

Окружающая среда, в которой будет установлен ваш трубный хомут, может повлиять на тип используемого хомута. Например, если установка находится снаружи и подвергается воздействию погодных условий, это важное соображение, и, скорее всего, потребуется трубный хомут со специальным покрытием для защиты от коррозии. Многие из наших стандартных креплений для труб доступны со специальным антикоррозионным покрытием BIS Ultraprotect для наружного использования.

Если вы устанавливаете в химической или влажной среде, например, в бассейне, вам может потребоваться специальный пластиковый хомут, такой как наш BIS starQuick.

Специальные требования:

Некоторые строительные проекты могут иметь особые требования, такие как шумоизоляция или быстрая установка. В этих случаях можно использовать специальные зажимы.

Например, если необходимо как можно быстрее установить трубные хомуты, хомут с одним винтом, не требующий инструментов, будет лучше, чем хомут с двумя винтами.

Для шумоизоляции хомуты с резиновой прокладкой обеспечивают звукоизоляцию. Многие хомуты с облицовкой Walraven имеют сертифицированный уровень звукоизоляции. Узнайте больше о звукоизоляции вашей установки.

Хомут какого размера вам нужен?

Чтобы определить, какой размер хомута вам нужен, самое очевидное, что вам нужно принять во внимание, это размер трубы. Обычно это измеряется в NB (номинальное отверстие) или O/D (внешний диаметр). Это позволит определить диаметр хомута, который вам нужен. См. нашу удобную таблицу ниже для преобразования размеров труб NB.

Во-вторых, необходимо учитывать, устанавливаете ли вы хомут поверх изоляции, такой как фенольный или деревянный блок, так как это увеличит диаметр требуемого хомута.

Компания Walraven предлагает широкий ассортимент регулируемых трубных хомутов, которые подходят для 99% труб известных размеров, включая хомуты, подходящие для установки поверх изоляции. Самый маленький хомут в нашем ассортименте 12мм, самый большой 1200мм. Даже если ваша труба не соответствует указанным размерам, мы можем изготовить хомуты по индивидуальному заказу. Свяжитесь с нами, чтобы узнать, как мы можем помочь вашему следующему проекту трубных хомутов.

Таблица преобразования для размеров труб NB

Мы создали полезную таблицу, которая поможет вам преобразовать стандартные размеры труб из NB в O/D. Это поможет вам купить хомут нужного размера для вашей трубы. Таблица охватывает стандартные размеры труб для стальных и медных труб.

Вы можете получить свою копию, нажав на изображение ниже.

Хомуты с резиновой прокладкой

В некоторых случаях требуется, чтобы хомуты имели резиновую прокладку. Это часто требуется из-за материала или температуры трубы. Хомуты с подкладкой также обладают шумоизоляционными свойствами. Существует три основных типа футеровочных трубных хомутов.

Хомуты с черной футеровкой:

Черные хомуты с резиновой футеровкой EPDM подходят для стальных труб. Это потому, что у них есть ряд ребер на внутренней стороне футеровки, которые захватывают трубу, так что они не могут двигаться. Они надежно закрепляют трубу. При необходимости движение трубы можно устранить с помощью крепежных приспособлений, таких как шаровые вертлюги или расширительные устройства.

Зеленые хомуты с футеровкой:

Зеленые хомуты с резиновой футеровкой из EPDM специально изготовлены для пластиковых труб. Они имеют гладкую поверхность, благодаря чему пластиковые трубы легко скользят внутри них. Это предотвращает смещение каких-либо креплений.

Зажимы с красной футеровкой:

Зажимы с красной футеровкой из силиконовой резины используются в экстремальных условиях. Красная накладка на этих хомутах изготовлена ​​из силикона, устойчивого к температуре до 200°C, что делает его идеальным для очень горячих труб.

Верхний совет – хранение хомутов

Условия хранения хомутов очень редко оказывают влияние, особенно если вы можете хранить их в сухих, стабильных условиях. Однако следует соблюдать осторожность, если вы храните хомуты с прокладками из EPDM в местах с колебаниями температуры. Известно, что футеровочные хомуты становятся хрупкими при очень низких температурах и могут плавиться при очень высоких температурах. Так что лучше избегать перепадов температур.

Всегда рекомендуется проверять документацию по рекомендуемым условиям хранения используемых зажимов. Опять же, поговорите с нами, если у вас есть какие-либо проблемы.

Каковы преимущества трубных хомутов Walraven?

Широкий ассортимент хомутов

У нас есть широкий ассортимент хомутов и скоб для крепления трубопроводов, который охватывает 99% всех известных размеров и типов труб. Даже в тех редких случаях, когда у вас есть труба, которую не охватывает наш стандартный ассортимент хомутов, мы часто можем изготовить хомуты на заказ для вашего проекта.

У нас есть инструменты для технических расчетов и проектирования

Как глобальная компания, мы вложили средства в современные технологии, которые позволяют нам быть максимально точными при расчетах и ​​проектировании эффективных систем крепления труб для наших клиентов. .

100% контроль качества
В отличие от некоторых других производителей трубных хомутов, все наши крепления для труб производятся на наших заводах в Walraven. Мы ничего не отдаем на аутсорсинг, поэтому контролируем производственный процесс от начала до конца. Это означает, что мы всегда на 100% контролируем качество нашей продукции.

Мы предлагаем полную поддержку проекта

Мы понимаем, что поиск и спецификация трубных хомутов иногда могут быть сложными. Наша команда консультантов по технической поддержке предоставляет БЕСПЛАТНУЮ услугу поддержки проектов для наших клиентов, включая консультации и решение проблем.

.

Высокий уровень коррозионной стойкости

Коррозионные среды классифицируются от C1 (низкий уровень коррозии в окружающей среде) до C5 (ожидаемый самый высокий уровень коррозии). Walraven производит трубные хомуты и крепления, подходящие для использования в средах C1-C4.

Изделия для перемещения труб

Наши хомуты для труб и сопутствующие крепления, такие как направляющие скольжения, расширительные устройства и точки крепления, могут использоваться для обеспечения эффективной борьбы с движением труб, исключая риск отказа при установке из-за теплового расширения.

Экстремальные испытания

Мы делаем все возможное при тестировании наших креплений для труб. Мы не только проводим испытания в соответствии со стандартами, утвержденными RAL, но и испытываем наши хомуты на разрушение, поэтому мы точно знаем, насколько они хороши!

Мы можем поставить всю систему крепления трубы от анкера до хомута!

Мы можем предоставить гораздо больше, чем просто хомуты для труб, мы производим все компоненты, необходимые для полной системы крепления труб. От анкеров до рельсов/распорок и всех необходимых дополнительных аксессуаров – все это доступно у нас. Мы можем даже собрать целые системы, что избавит вас от многочасовой установки.

Трубные хомуты вокруг изоляции

Фенольные опорные вставки для труб Walraven с маркировкой CE (BIS Phenblox®) используются в сочетании с хомутами без облицовки для обеспечения теплоизоляции вокруг труб. Наше специальное покрытие отверстия устраняет любую возможность коррозии медных труб, а ступенчатые соединительные поверхности обеспечивают пароизоляцию и точное определение местоположения.

Мы разработали нашу фенольную изоляцию, совместимую практически со всеми трубными хомутами без покрытия, сохраняя при этом наилучшие доступные теплоизоляционные свойства. Фенольная изоляция намного более рентабельна, чем древесина, силикат кальция или пеностекло из-за более высокой изоляционной способности. Все об изолированных опорах для труб читайте здесь.

Взгляните на нашу брошюру Phenblox®, которая включает удобную таблицу, которая поможет вам выбрать правильную комбинацию фенола и трубного хомута.

Чтобы узнать больше о том, что означает маркировка CE и почему важно иметь эту аккредитацию, нажмите здесь.

См. наши таблицы выбора фенолов ➤

Полная система крепления труб Walraven

Помимо производства широкого ассортимента трубных хомутов, мы также производим все отдельные компоненты , которые при совместном использовании создают превосходные система поддержки труб. Сюда входят такие детали, как:

• Фиксирующие рейки — от легкой рейки до распорки и сверхмощной рейки Maxx
• Принадлежности для рельсов/стойки, такие как скользящие гайки, соединители рельсов, консоли
• Анкеры – механические и химические
• Крепежные изделия – шпильки с резьбой, гайки, болты и т. д.
• Расширительные устройства – при необходимости для борьбы с тепловым расширением
• Легкие крепления, такие как пластиковые дюбели, винты

На изображении ниже показан один пример поставленной нами полной системы поддержки труб.

У вас есть вопрос о хомутах для труб?

Если у вас есть вопрос об одном из наших хомутов или о системе поддержки труб в целом, пожалуйста, свяжитесь с нами, используя форму.

Наши специалисты всегда готовы предоставить вам любые необходимые знания или техническую информацию.

Трубные хомуты Рекомендации

Как выбрать правильное расстояние крепления кронштейна?

К сожалению для установщиков, не существует официальных указаний или стандартов для расстояний кронштейнов между трубными хомутами. Основным недостатком этого является то, что иногда расстояние между кронштейнами может быть слишком большим, что приводит к тому, что трубы начинают изгибаться.

Эффективное крепление труб – правильный способ

Эффективным способом крепления трубопроводов является крепление нескольких труб к одному кронштейну.

Согласно практическому правилу, используемое расстояние между кронштейнами должно определяться отдельной трубой с кратчайшим требуемым расстоянием между кронштейнами.

Максимальное расстояние крепления кронштейна (по данным производителей)

Производители труб обычно указывают максимально допустимое расстояние крепления кронштейна. Это расстояние определяется сочетанием материала трубы, диаметра и веса трубы.

Для стальных труб обычно допустимое расстояние до 6 метров, но на практике такое встречается редко, так как установка может быть сложной.

Поговорите со специалистом Walraven, чтобы определить наилучшее решение. безопасная установка.

Читать полную версию ➤

Узнайте больше о хомутах для труб

Практическое руководство по звукоизоляции

Хомуты для труб могут внести значительный вклад в общее снижение уровня шума в вашем здании.

Подробнее ➤

Самозакрывающиеся хомуты для труб

Обратите внимание на Walraven starQuick®, самозакрывающееся крепление для пластиковых труб.

Подробнее ➤

.

Руководство по борьбе с коррозией

В зависимости от области применения возможно, что ваш трубный хомут, если он выбран неправильно, может начать разрушать саму себя или трубу.

Узнать больше ➤

Самый быстрый хомут для труб

Присмотритесь к Bismat Flash, самому быстрому хомуту на рынке.

Другие полезные ссылки

Узнать больше о знаках качества RAL

Ознакомьтесь с требованиями RAL к испытаниям и аккредитации.

Подробнее ➤

.

60-секундный видеоролик о знаках качества RAL

Этот короткий видеоролик покажет вам, почему знаки качества RAL так важны в современной строительной отрасли.

Посмотреть ➤

Разрешенные продукты LUL

Узнайте больше о продуктах, которые соответствуют требованиям лондонского метрополитена и разрешены для использования в сети.

Подробнее ➤

Гоночные шланги в оплетке из ПТФЭ, размер 3 в собранном виде

Шланг с покрытием из ПТФЭ и внешней оплеткой из нержавеющей стали идеально подходит для гоночных тормозных шлангов. Если вам нужны шланги стандартной длины, вы можете избавить себя от необходимости их самостоятельной сборки, заказав наши предварительно собранные и испытанные шланги из нержавеющей стали с тефлоновой оплеткой. В этих шлангах используются концы шлангов из плакированной стали, которые постоянно обжаты и не могут быть удалены. Розеточные концы (прямые и 90 градусов) стандартные 3AN (3/8-24, 37° вогнутые) с поворотной внутренней гайкой для легкой установки. На концах банджо можно установить короткий болт 10 мм или 3/8 дюйма (продается отдельно).* Перед отправкой все шланги проходят контрольные испытания под давлением 3000 фунтов на кв. дюйм.

У нас есть широкий выбор фитингов для тормозных адаптеров для подключения этих линий AN к SAE и метрической водопроводной резьбе.

Не нашли нужную конфигурацию? Являясь техническим центром Goodridge, мы также можем изготовить нестандартные шланги в сборе по вашим спецификациям!

Примечание: Эти шланги предназначены только для использования в гонках. Тормозные шланги, одобренные DOT, см. в нашем ассортименте комплектов тормозных магистралей Goodridge G-Stop, одобренных DOT.

* Концы банджо на этих шлангах имеют длину всего 0,33 дюйма, для чего требуется банджо-болт с коротким (0,78 дюйма) стержнем. Стандартные болты (длиной 0,98 дюйма) не будут работать без модификации.

Введите желаемое количество заказа ниже, затем нажмите кнопку «Добавить выбранное количество в корзину».

Описание

Цена

Статус

12-дюймовый шланг длины

3-12-S-90

Состояние: Новый
SKU: 35376

12-дюймовый размер 3 PTFE Hose, Straight to

12 дюймов.

от 1 до 5: 20,99 $ от 6 до 35: 19,11 $ 36 и выше: $17,22

In Stock

3-12-S-B
Condition: New
SKU: 28057

12 inch Size 3 PTFE Hose, Straight Female 3AN to 3/8″ Banjo

от 1 до 5: 17,49 $ от 6 до 35: 15,96 $ 36 и выше: 14,43 $

In Stock org/Offer”>

3-12-S-S
Condition: New
SKU: 34566

12 inch Size 3 PTFE Hose, Straight Female 3AN Both Ends

1 to 5 : 14,99 $ от 6 до 35: 13,61 $ 36 и выше: 12,22 $

В наличии

Длина шланга 14 дюймов

3-14-S-90
Состояние: Новый
Артикул: 35377

14-дюймовый шланг из ПТФЭ, размер 3, прямой до 90 градусов с внутренней резьбой 3AN

от 1 до 5: 21,49 $ от 6 до 35: 19,57 $ 36 и выше: 17,64 $

В складе org/Offer”>

3-14-S-B
Состояние: Новый
SKU: 28058

14 дюймов размером 3 PTFE, прямой женской 3-й до 3/8050505505505505505505505055055055050550505505055050550505505055050550505505050550505050550505505505055050505щей.

от 1 до 5: 17,49 $

6 и выше: 15,90 $

In Stock

3-14-S-S
Condition: New
SKU: 34567

14 inch Size 3 PTFE Hose, Straight Female 3AN Both Ends

1 to 5 : 14,99 $ от 6 до 35: 13,61 $ 36 и выше: $12,22

In Stock

16 inch Hose Length

org/Offer”>

3-16-S-90
Condition: New
SKU: 35378

16 inch Size 3 PTFE Hose, Straight to 90 Степень Женский 3AN

От 1 до 5: 21,99 $ от 6 до 35: 20,03 $ 36 и выше: 18,06 $

в складе

3-16-S-B
Состояние: Новый
SKU: 28059

16 дюймов размер 3 PTFE, прямая женщина 3AN до 3/8 “Banjo

505505505505505505505505505505505055055055055055050550505

55050505505050505505050505.0501

от 1 до 5: 18,49 $

от 6 до 35: 16,89 $

36 и выше: 15,28 $

В наличии org/Offer”>

3-16-S-S
Состояние: Новый
Артикул: 34568

16-дюймовый шланг из ПТФЭ, размер 3, прямой с внутренней резьбой 3AN с обоих концов

1–5: 14,99 $ от 6 до 35: 13,61 $ 36 и выше: 12,22 $

In Stock

18 inch Hose Length

3-18-S-90
Condition: New
SKU: 35379

18 inch Size 3 PTFE Hose, Straight to 90 Степень Женский 3AN

От 1 до 5: 22,49 $ от 6 до 35: 20,49 $ 36 и выше: 18,48 $

In Stock org/Offer”>

3-18-S-B
Condition: New
SKU: 28060

18 inch Size 3 PTFE Hose, Straight Female 3AN to 3/8″ Banjo

от 1 до 5: 18,99 $ 6 и выше: 17,35 $

In Stock

3-18-S-S
Condition: New
SKU: 34569

18 inch Size 3 PTFE Hose, Straight Female 3AN Both Ends

1 to 5 : 15,49 $ от 6 до 35: 14,06 $ 36 и выше: 12,63 $

In Stock

21 inch Hose Length

org/Offer”>

3-21-S-90
Condition: New
SKU: 35380

21 inch Size 3 PTFE Hose, Straight to 90 градусов Женский 3AN

От 1 до 5: 22,99 $ от 6 до 35: 20,94 $ 36 и выше: 18,89 $

В наличии

3-21-S-B
Состояние: Новое
Артикул: 28061

21-дюймовый размер 3 шланг из ПТФЭ, прямой с внутренней резьбой 3AN до 3/8″ банджо

: от 1 до

: 19,79 $ 6 и выше: 18,01 $

В наличии org/Offer”>

3-21-S-S
Состояние: Новое
Артикул: 34570

21-дюймовый шланг из ПТФЭ, размер 3, прямой с внутренней резьбой 3AN с обоих концов

: 15,99 $ от 6 до 35: 14,52 $ 36 и выше: 13,05 $

In Stock

24 inch Hose Length

3-24-S-90
Condition: New
SKU: 35381

24 inch Size 3 PTFE Hose, Straight to 90 Степень Женский 3AN

От 1 до 5: 23,99 $ 6 и выше: 21,86 $

In Stock org/Offer”>

3-24-S-B
Condition: New
SKU: 28062

24 inch Size 3 PTFE Hose, Straight Female 3AN to 3/8″ Banjo

от 1 до 5: 20,49 $ от 6 до 35: 18,73 $ 36 и выше: 16,97 $

In Stock

3-24-S-S
Condition: New
SKU: 34565

24 inch Size 3 PTFE Hose, Straight Female 3AN Both Ends

1 to 5 : 16,99 $ от 6 до 35: 15,44 $ 36 и выше: 13,88 $

В наличии

Длина шланга 28 дюймов

org/Offer”>

3-28-S-90
Состояние: Новый
Артикул: 44942

28-дюймовый шланг из ПТФЭ, размер 3, прямой до 90 градусов с внутренней резьбой 3AN

от 1 до 5: 24,99 $ 6 и выше: 22,78 $

В наличии

3-28-S-B
Состояние: Новый
Артикул: 28063

28-дюймовый шланг из ПТФЭ, размер 3, прямой с внутренней резьбой 3AN до банджо 3/8″

от 1 до 5: 20,99 $ 6 и выше: 19,11 $

В наличии org/Offer”>

3-28-S-S
Состояние: Новый
Артикул: 34571

28-дюймовый шланг из ПТФЭ, размер 3, прямой с внутренней резьбой 3AN с обоих концов

от 1 до 5: 17,99 $ от 6 до 35: 16,36 $ 36 и выше: 14,72 $

In Stock

30 inch Hose Length

3-30-S-90
Condition: New
SKU: 78536

30 inch Size 3 TFE Hose, Straight to 90 степень

от 1 до 5: 25,99 $ 6 и выше: 23,70 $

в складе org/Offer”>

3-30-S-B
Состояние: Новый
SKU: 78537

30 дюймов размером 3 TFE, прямой до 3/8 “Banjo

655055055055055055055055055055055055055055055055055055055055050550550550550550550550550550505055055039ERD50655065505505505505505505065055055050539

. до 5: 21,99 $

6 и выше: 20,03 $

Не в наличии
Уведомление меня, когда будет доступно

3-30-S
Состояние: Новый
SKU: 78535

30 дюймов 3 PTFE HOSE, прямая женщина 3AN

550550550550550550550550550550550550550550550550550550550550505505505505505505505505505505505505505505505505055050550505505055039

.

от 1 до 5: 18,99 $

6 и выше: 17,27 $

в складе

32 дюйма длины шланга

3-32-S-90
Состояние: New
SKU: 44943

9005
9005

. Степень Женский 3AN

От 1 до 5: 25,99 $ 6 и выше: 23,70 $

In Stock

3-32-S-B
Condition: New
SKU: 28064

32 inch Size 3 PTFE Hose, Straight Female 3AN to 3/8″ Banjo

от 1 до 5: 23,99 $ 6 и выше: 21,86 $

In Stock org/Offer”>

3-32-S-S
Condition: New
SKU: 34572

32 inch Size 3 PTFE Hose, Straight Female 3AN Both Ends

1 to 5 : 18,99 $ 6 и выше: 17,27 $

In Stock

36 inch Hose Length

3-36-S-90
Condition: New
SKU: 44944

36 inch Size 3 PTFE Hose, Straight to 90 Степень Женский 3AN

От 1 до 5: 26,99 $ от 6 до 35: 24,62 $ 36 и выше: 22,25 $

в складе org/Offer”>

3-36-S-B
Состояние: Новый
SKU: 28065

36-дюймовый размер 3 PTFE, прямая женщина 3AN 3.0501

от 1 до 5: 23,49 $

6 и выше: 21,50 $

в складе

3-36-S-S
Состояние: Новый
SKU: 34573

36-дюймовый размер 3 PTFE, прямая женщина 3AN

9. 36-дюймовый размер 3 PTFE, прямая женщина 3AN

9. 9053

от 1 до 5: 19,99 $ 6 и выше: 18,19 $

в складе

40-дюймовый шланг длины

org/Offer”>

3-40-S-90
Состояние: New
SKU: 44963

.0 градусов Женский 3AN

От 1 до 5: 28,99 $ от 6 до 35: 26,46 $ 36 и выше: 23,92 $

В наличии

3-40-S-B
Состояние: Новый
Артикул: 44964

40-дюймовый размер 3 шланг из ПТФЭ, прямой с внутренней резьбой 3AN до 3/8″ банджо

: от 1 до

: 24,99 $ 6 и выше: 22,78 $

В наличии org/Offer”>

3-40-S-S
Состояние: Новое
Артикул: 44965

40-дюймовый шланг из ПТФЭ, размер 3, прямой с внутренней резьбой 3AN с обоих концов

: 21,99 $ 6 и выше: 20,03 $

В наличии

44 inch Hose Length

3-44-S-90
Condition: New
SKU: 44966

44 inch Size 3 PTFE Hose, Straight to 90 degree Female 3AN

от 1 до 5: 29,99 $ 6 и выше: 27,38 $

In Stock org/Offer”>

3-44-S-B
Condition: New
SKU: 44967

44 inch Size 3 PTFE Hose, Straight Female 3AN to 3/8″ Banjo

от 1 до 5: 25,49 $ 6 и выше: 23,24 $

In Stock

3-44-S-S
Condition: New
SKU: 44968

44 inch Size 3 PTFE Hose, Straight Female 3AN Both Ends

1 to 5 : 22,99 $ 6 и выше: 20,94 $

In Stock

48 inch Hose Length

org/Offer”>

3-48-S-90
Condition: New
SKU: 44969

48 inch Size 3 PTFE Hose, Straight to 90 Степень Женский 3AN

От 1 до 5: 30,99 $ от 6 до 35: 28,30 $ 36 и выше: 25,60 $

In Stock

3-48-S-B
Condition: New
SKU: 44970

48 inch Size 3 PTFE Hose, Straight Female 3AN to 3/8″ Banjo

от 1 до 5: 26,99 $ 6 и выше: 24,62 $

в складе
