Разрезы на чертежах

Деталь, или сборку, состоящую из числа конструктивных элементов, иногда нужно показать мысленно разрезанной, для лучшего понимая, что находится за пределами внешней оболочки полого графического объекта. Полученные срезы заполняются штриховыми линиями в соответствии с материалом, из которого они состоят.

Разрезы формируют детальную картину с чётко обозначенными границами геометрических форм сложного изделия. Разрезы, исходя из расположения секущей плоскости, подразделяются на: горизонтальные, вертикальные и наклонные.

От расположения секущих плоскостей зависит условные названия плоскостей. Так, если секущая плоскость направлена вдоль длины или высоты предмета, их называют продольными, а если эти плоскости перпендикулярны длине или высоте предмета, поперечными.

Сложные и простые разрезы, именуются таковыми в зависимости от числа секущих плоскостей.

Горизонтальный разрез – это такой разрез, при котором секущая плоскость параллельно ориентирована к горизонтальной плоскости проекции. В чертежах строительного назначения, разрезам данного типа могут присваиваться другие названия, например: «

план».



Вертикальный разрез – это разрез, при котором рассекающая плоскость перпендикулярна горизонтальной плоскости проекции.



Наклонный разрез – здесь плоскость среза, располагается под углом к горизонтальной плоскостью проекции.



Простой разрез – разрез, который образован одной секущей плоскостью.



Сложный разрез – данный тип разреза формируется секущими плоскостями количеством от двух единиц.

На картинке расположенной справа представлен пример выполнения двух вертикальных разрезов:

А – А фронтальный разрез

Б – Б профильный разрез

Так как секущие плоскости не совпадают с плоскостями симметрии детали, на чертеже нанесены буквенные обозначения.

;



Изображение слева, приведено в качестве примера, которое показывает образование горизонтального разреза. Деталь рассечена плоскостью, параллельной горизонтальной плоскости проекций, а полученный горизонтальный разрез расположен на месте вида сверху.



Если вид и располагаемый на его месте разрез представляют собой симметричные фигуры , то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии.



В тех случаях, когда соединяются симметричные части вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, то вид от разреза отделяется сплошной волнистой линией, проводимой левее или правее оси симметрии.



При необходимости выявить конфигурацию внутренней структуры предмета, в отдельной её части делается разрез, который именуется местным. На виде

местный разрез выделяется стандартными линиями. Это может быть сплошная тонкая линия с изломом или волнистая. Линии подобного назначения не должны совпадать с другими элементами чертежа.



Если местный разрез выполняется на части предмета, представляющей собой тело вращения и, следовательно, изображенной с осевой линией, то местный разрез с видом могут разделяться этой осевой линией.



Наклонные разрезы должны строиться и располагаться в соответствии с направлением взгляда, указанным стрелками на линии сечения. Положение секущей плоскости отмечается линией сечения, со стрелками, указывающими направление взгляда. Над разрезом выполняется надпись, соответствующая секущей плоскости.



При необходимости допускается располагать наклонные разрезы на любом месте поля чертежа вне проекционной связи с видом, но с учетом направления взгляда, указанного стрелками на линии сечения. Следует отдавать предпочтение разрезам, выполненным по типу

А – А.

Сложные разрезы

Кроме простых разрезов с одной секущей плоскостью, используются сложные разрезы с двумя и более секущими плоскостями.

Сложный разрез, образованный несколькими параллельными секущими плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными, профильными и наклонными.



У ломаных разрезов секущие плоскости условно повертываются около линии их пересечения до совмещения в одну плоскость. Если совмещенные плоскости окажутся параллельными какой-либо из основных плоскостей проекций, то ломаный разрез может размещаться на месте соответствующего вида.



При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются: они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ, находящийся за поворачиваемой секущей плоскостью, в повороте не участвует: его изображения выполняются на чертеже в проекционной связи.







Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings. TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Обозначение ⚠️ разреза на чертеже ГОСТ, для чего применяют на чертежах разрезы

Производство любого предмета, будь то составной элемент сложного механизма или целое здание, начинается с работы конструктора по проектированию. Графический чертеж изделия должен быть детализирован настолько точно и четко, чтобы исполнитель сумел прочесть его и выполнить продукт любых размеров и самых сложных форм.

Для чего применяют на чертежах разрезы

Разрезы применяют при проекции полых форм или деталей с углублениями, отверстиями. Внутреннее очертание таких экземпляров на схемах можно изобразить штриховыми линиями. Но в этом случае понадобится  достаточно большое количество штриховых линий, которые пересекутся с линиями контура и между собой. Это затрудняет чтение схемы и может привести к искажениям при изготовлении готового продукта. Чтобы исполнитель имел пред глазами ясный пример внутреннего устройства детали, используют разрез.

Разрез — это изображение объекта, которое получается, если воображаемо рассечь его одной или несколькими плоскостями. Ту часть этого объекта, что находится между вашим взглядом и секущей плоскостью, мысленно отбросьте. На плоскости проекций изобразится то, что получается в самой секущей поверхности — фигура сечения предмета, а также то, что остается в зоне видимости за фигурой.

Что нужно знать, при применении разрезов:

  • внутренний контур, который в черчении обозначается штриховыми линиями, теперь становится видимым — обведите его сплошными основными чертами;
  • сплошные основные черты, отображающие элементы на части экземпляра, что перед рассекающей поверхностью, проводить не надо;
  • фигуру сечения в разрезе заштрихуйте так, как диктуют нормы ГОСТа — в зависимости от вида материала, из которого изготовлен объект;
  • представляемое рассечение экземпляра имеет отношение только к этому конкретному разрезу, изменять другие его начертания не стоит.

Разрезы бывают простые и сложные — все зависит от того, каким количеством плоскостей вы планируете разрезать деталь в своем представлении.

Простые делят на вертикальные, горизонтальные и наклонные. Зависит от положения сечения относительно горизонтальной области проекций.

Сложные типы подразделяются на ломаные и ступенчатые.

Источник: cadinstructor.org

Как показать разрез на чертеже по ГОСТ

Единая система конструкторской документации ГОСТ 2.305-2008 четко диктует, как изобразить сооружения и их составные элементы на чертежах (электронных моделях). Эти правила актуальны для всех производственных отраслей. Способы выполнения штриховки различных материалов регламентирует ГОСТ 3.306-68.

Рисунок на чертеже делается по методу прямоугольного проецирования, когда вы предполагаете расположение объекта между вами и соответствующей областью проекций. Чертежный рисунок на фронтальной области принимается в качестве главного, поэтому и располагать объект нужно относительно этой поверхности так, чтобы отображение на ней давало наиболее полное представление о его форме и размерах

Источник: cadinstructor.org

Для выделения разрезов положение секущей поверхности на чертеже отмечается разомкнутой чертой, толщина которой устанавливается в зависимости от толщины основной черты s. Первые и последние штрихи линии сечения не должны пересекать контур соответствующего изображения, на них показывается стрелками направление взгляда. Стрелки наносятся на расстоянии 2...3 мм от внешнего конца штриха.  При сложном разрезе штрихи разомкнутой линии сечения проводят также у ее перегибов.

Разрезы по правилам отмечают надписью всегда из двух букв через тире. При таком обозначении используют прописные буквы русского алфавита размером шрифта 7…10 мм по порядку без повторений, за исключением букв

И, О, X, Ъ, Ы, Ь.  Буквы располагаются рядом со стрелками (в противоположной стороне от контура изображения), а также над разрезом.

Источник: sites.google.com

Если секущая плоскость и плоскость симметрии предмета совпадают, а разрезание выполнено на месте соответствующего вида в проекционной связи и не разделено каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов выделять  положение секущей поверхности не нужно и разрез надписью не сопровождать.

Сложные и простые наклонные разрезы подписывают всегда.

В строительных проекционных документах у линии сечения взамен букв допускается применение цифр.

Фронтальный

Источник:  zhannet.jimdofree.com

Вертикальный фронтальный разрез — это изображение, которое получается при мысленном рассечении объекта секущей плоскостью. Она в этом случае должна быть парал­лельной фронтальной плоскости проекций.

Профильный

Источник: jimcdn.com

Это другой вид вертикального разреза. Получается, если мысленно рассечь деталь секущей плоскостью, которая на этот раз должна быть параллельна профильной плоскости проекций.

Горизонтальный

Источник: jimcdn.com

В строительных чертежах их горизонтальные виды еще называют планами. Как следует из самого названия, получается в том случае, если в своем воображении рассечь изделие плоскостью, которая  параллель­на горизонтальной плоскости проекций.

Наклонный

Источник: jimcdn.com

При таком разрезании секущая и горизонтальная плоскости создают между собой непрямой угол. Наклонный разрез используют в определенных случаях:

  • если плоскость симметрии элемента образует острый угол с фронтальной или горизонтальной плоскостью проекций, тогда плоскость разрезания просто с ней совмещают;
  • если оси соседних отверстий или частей объекта параллельны и находятся в одной плоскости, а она, свою очередь, перпендикулярна горизонтальной или фронтальной и наклонена по отношению к третьей, тогда секущую плоскость совмещают с осями отверстий или частей;
  • если общая форма призматического элемента предмета образует острый угол с горизонтальной плоскостью, тогда секущая плоскость проходит перпендикулярно границе элемента.

При построении и расположении и наклонного типа учитывайте направление стрелок на черте сечения. Наклонный разрез можно изобразить на любом месте поля чертежа, а также повернуть до положения, которое принято для этой детали на главном изображении. В этом случае не забудьте к надписи добавить  знак «повернуто».

Местный

Источник: jimcdn.com

Этот способ рассечения помогает выяснить, как  устроено сложное изделие в отдельном ограниченном месте. На виде местный разрез ограничивают волнистой чертой или чертой с изломом. Важно, чтобы линии ограничения не совпадали с какими-либо другими. Обычно местные разрезы на виде не обозначают.

Ступенчатый

Источник: jimcdn.com

Здесь в воображаемом рассечении объекта должны участвовать, как минимум, две, можно и больше, параллельные плоскости. На чертеже вы имеете право их условно совместить. Так же, как и простые разрезы, ступенчатые можно сделать и горизонтальными, и фронтальными, и профильными.

Ломаный

Источник: jimcdn.com

Сложный ломаный разрез получается, когда в вашем воображении рассечение происходит пересекающимися плоскостями. Чтобы изобразить на схеме, условно поворачивайте это множество секущих плоскостей до тех пор, пока не совместите их в одну плоскость. Направление поворота может быть произвольным.

Совмещение вида и разреза на чертеже

  • горизонтальные, фpонтальные и пpофильные pазpезы могут pасполагаться на месте соответствующих основных видов;








Источник: cadinstructor.org
  • при соединении вида и соответствующего pазpеза друг от друга их схематически отделяют волнистой сплошной чертой или изломанной чертой. Совпадать с другими линиями чертежа они не должны;
  • при соединении симметричных половин вида и соответствующего pазpеза разделительной линией служит ось симметpии;
  • соединять половину вида с половиной pазpеза, если какая-либо линия рисунка совпадает с осевой, напpимеp, pебpом, нельзя. Можно большую часть вида соединить  меньшей частью pазpеза или наоборот;
  • если изображается тело вращения, то допустимо pазделить между собой вид и pазpез совпадающей со следом плоскости симметрии тонкой штpихпунктиpной линией.
  • пpи соединении половин вида и соответствующего pазpеза, спpава от веpтикальной оси и снизу от гоpизонтальной располагается разрез;
  • местные pазpезы на виде выделяются сплошными волнистыми линиями, ни в коем случае не совпадающими с другими линиями изображения;
Источник: cadinstructor.org
  • фигуpы сечения, полученные pазличными секущими плоскостями в сложном pазpезе, никакими линиями pазделять не нужно;
  • расположение сложного ступенчатого pазpеза возможно не только на месте основного вида, а и в любой части чеpтежа;
Источник: cadinstructor.org
  • если совмещенные плоскости ломаного разреза будут паpаллельны одной из основных плоскостей пpоекций, то его возможно поместить на соответствующем виде.
  • ступенчатый и ломаный разрезы допускается соединить в виде одного сложного разреза.

Сколько может быть разрезов на одном чертеже

Стандарты диктуют для проектировщиков размещать минимальное количество всех типов изображений. Это касается видов, сечений и разрезов. Одновременно нужно руководствоваться  главным правилом — наличие изображений призвано обеспечивать полное представление об изделии. Для полноты картины должны применяются условные обозначения, надписи и знаки, установленные стандартами.

Отличие сечения от разреза

Между такими типами изображений, как разрез и сечение, довольно много общего. И то, и другое — результат воображаемого рассечения какого-то продукта одной или несколькими плоскостями. Положение секущей плоскости в схемах указывается одинаковой линией сечения в обоих случаях. Далекий от тематики человек может вообще не найти на планах и схемах различий между ними. Но отличия все-таки есть.

  • разрез демонстрирует то, что находится и в секущей плоскости, и за ней, в то время как сечение дает представление лишь о том, что находится непосредственно в секущей плоскости;
  • сечение — это способ показать поперечную форму продукта. Для выделения обозначается штриховкой по типу материала, из которого будет изготовлен этот продукт.

В зависимости от расположения на чертеже, сечения разделяются на вынесенные и наложенные. Вынесенный вид располагают чаще всего на свободном поле и обводят основной линией. Наложенный — непосредственно на изображении предмета и обводят тонкой линией.

На самом деле тонкостей и профессиональных моментов в работе над чертежом достаточно много. Если вы не хотите «промахнуться» в своей письменной лабораторной или курсовой работе на графическом моменте, обратитесь за квалифицированной помощью на сервис Феникс.Хелп, где вам с радостью помогут.

Оформление узлов на чертеже

Вернуться на страницу «Оформление чертежей»

Изображение сечений, видов, выносных элементов

Строительные чертежи зданий выполняют по общим правилам прямоугольного проецирования на основные плоскости проекций. Виды здания спереди, сзади, справа и слева называют фасадами. На строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад 1–6». В наименовании фасада указывают крайние координационные оси. Вид здания сверху называют планом кровли. Горизонтальный разрез здания называют планом. В наименовании плана называют этаж, например «План 1 этажа».
В строительных чертежах для наименования разреза допускается применять буквы и цифры и включать слово «разрез», например: «Разрез1-1». Названия изображений не подчеркивают.

согласно ГОСТ Р 21.1101-2013:

5.5.1 Изображения на чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.

5.5.3 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

5.5.4 На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

Рисунок 11

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Рисунок 12

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Рисунок 13

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

5.5.5 Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

5.5.6 Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.7 На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.

Рисунок 14

Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.

5.5.8 Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования не допускаются.

5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

5.5.10 Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение «повернуто»  по ГОСТ 2.305, если положение изображения определено однозначно, т.е. ориентировано координационными осями и/или высотными отметками.

5.5.11 Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.

Примечание — Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.

Рисунок 15

5.5.12 Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наименование полностью изображенного плана)».

5.5.13 В наименованиях планов здания или сооружения указывают слово «План» и отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости (при выполнении двух и более планов на разных уровнях в пределах этажа).

Примеры

1 План на отм. 0,000

2 План 2 этажа

3 План 3-3

При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.

Пример — План на отм. 0,000 между осями 21-30 и А-Д

Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.

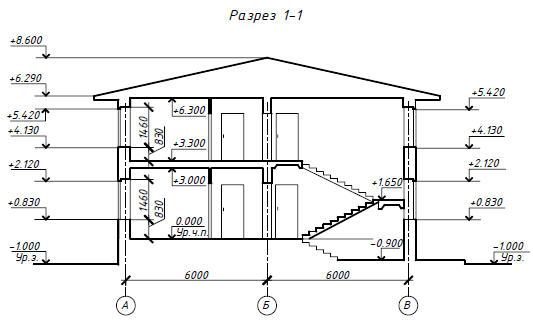

5.5.14 В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример — Разрез 1-1

Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

5.5.15 В наименованиях фасадов здания или сооружения указывают слово «Фасад» и обозначения крайних осей, между которыми расположен фасад.

Пример — Фасад 1-12, Фасад 1-1, Фасад А-Г

Допускается в наименовании фасада указывать его расположение, например «главный», «дворовый» и т.п.

5.5.16 Наименования изображений на чертежах не подчеркивают.

5.5 Изображения (разрезы, сечения, виды, выносные элементы)

5.5.1 Изображения в строительных чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.

5.5.2 Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пре­делах графического документа. Сечения обозначают аналогичным образом.

Примечание – В строительных чертежах разрезом называют, как правило, вертикальный разрез зда­ния или сооружения, т.е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плос­кости проекций.

Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.

Допускается обозначать разрезы прописными буквами русского алфавита, а сечения – пропис­ными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направле­ние взгляда; стрелки должны наноситься на расстоянии 2 - 3 мм от конца штриха (рисунок 10).

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

5.5.3 Если отдельные части вида (фасада), плана, разреза требуют более детального изобра­жения, то дополнительно выполняют местные виды и выносные элементы – узлы и фрагменты.

5.5.4 На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами), с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

Рисунок 10

Рисунок 11

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваи­вают то же обозначение, что и основному исполнению, с добавлением индекса «н».

Рисунок 12

Рисунок 13

5.5.5 Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображе­ниями видов.

5.5.6 Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.7 На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.

Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.

Рисунок 14

5.5.8 Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетичес­кого, санитарно-технического и другого оборудова­ния не допускаются.

5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соот­ветствии с рисунками 10, 11а, 12 и 14.

5.5.10 Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение «повернуто» по ГОСТ 2.305, если положение изображения определено однозначно, т.е. ориентировано координационными осями и/или высотными отметками.

5.5.11 Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.

Примечание – Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.

Рисунок 15

5.5.12 Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наиме­нование полностью изображенного плана)».

5.5.13 В наименованиях планов здания или сооружения указывают слово «План» и отметку чис­того пола или номер этажа, или обозначение соответствующей секущей плоскости.

Примеры

1  План на отм. 0,000

2  План 2 этажа

3  План 3–3

При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.

Пример План на отм. 0,000 между осями 21 30 и А Д

Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.

5.5.14 В наименованиях разрезов указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример – Разрез 1 – 1

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример – 5 – 5, Б – Б, а – а

5.5.15 В наименованиях фасадов здания или сооружения указывают слово «Фасад» и крайние оси, между которыми расположен фасад.

Пример – Фасад 1 – 12, Фасад 12 – 1, Фасад А – Г

Допускается в наименовании фасада указывать его расположение, например, «главный», «дворовый» и т.п.

5.5.16 Наименования изображений на чертежах не подчеркивают.

инструкция по оформлению конструкторских чертежей по ЕСКД

При выполнении любого чертежа следует четко следовать инструкции по оформлению конструкторских чертежей (ЕСКД). Там четко описаны требования в изображению предмета в разрезе. А вот что такое разрез, какие бывают разновидности и как его изображать – сейчас мы с вами и узнаем.

Основы оформления чертежей по ЕСКД: что такое разрезы и какими они бывают?

Разрез – это изображение объекта путем мысленного рассечения одной или нескольких его плоскостей.

Благодаря разрезам можно увидеть, что находится в секущей плоскости, а также за ней.

Простые разрезы

Простые разрезы (с одной секущей плоскостью) делятся на:

  • горизонтальные;
  • вертикальные;
  • наклонные.

Вертикальные разрезы в свою очередь бывают:

  • фронтальными;
  • профильными.



Простой разрез



Сложные разрезы

Сложные разрезы (с несколькими секущими плоскостями) бывают ступенчатыми и ломаными. Ступенчатые в свою очередь разделяют на:

  • фронтальные;
  • горизонтальные.



Сложный разрез



Основные правила оформления разрезов чертежей ЕСКД

При создании секущей плоскости ее положение следует показывать при помощи толстой разомкнутой линии (1,5 s, где s – это толщина основной линии).

Длина каждого штриха должна равняться 8-20 мм. Необходимо стрелками показать направление взгляда, причем стрелки должны быть расположены перпендикулярно штрихам. Кроме того, стрелки должны быть расположены на расстоянии 2-3 мм от наружных краев штриха.



Образец



Название секущей плоскости пишется кириллицей и прописными буквами. Буквы следует наносить параллельно горизонтальным линиям главной надписи без учета положения стрелок.

В случае, когда секущая плоскость совпадает с плоскостью симметрии при выполнении простого разреза, по проекции связанного с главным изображением, секущую плоскость не следует изображать, а сам разрез не нужно подписывать.



Образец 1





Образец 2





Образец 3





Образец 4



Основные сведения по оформлению чертежей демонстрируют нам изображения всех разновидностей разрезов.

Основные требования к оформлению чертежей: как правильно выполнять разрезы?

Горизонтальный, профильный или фронтальный разрез можно выполнять на месте соответствующего основного вида.



Образец 5



Соединение части соответствующего разреза и части вида допускается лишь при их разделении линией с изломом или сплошной волнистой линей, которая не должна совпадать с любыми другими линиями изображения. Хотелось бы напомнить, что в любое время вы можете заказать чертежи.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Типы соединения

Если нужно соединить половину вида и половину разреза, являющихся симметричными фигурами, то разделяющей линией станет сама ось симметрии.

Половину вида нельзя соединять с половиной разреза в том случае, если хоть одна линия изображения совпадает с осевой. В таком случае нужно соединить большую часть вида с меньшей частью разреза или наоборот.

Разрез можно разделить и при помощи тонкой штрихпунктирной линии, которая совпадает со следом плоскости симметрии не предмета полностью, а его отдельных частей, если они представляют тело вращения.



Местный разрез



Соединяя половину вида с половиной разреза, разрез нужно размещать слева от вертикальной оси и под горизонтальной.

Местный разрез должен обозначаться сплошной волнистой линией, при этом не допускается ее совпадение с других линиями изображения.

Ломаный разрез



Образец 9



При изображении ломаного разреза секущая плоскость условно поворачивается до момента соединения в одну плоскость. И направление поворота не обязательно должно совпадать с направлением взгляда.

Если вдруг совмещенные плоскости будут параллельны какой-нибудь основной плоскости проекций, то можно разместить ломаный разрез на месте соответствующего вида.

Вот вы и узнали, как правильно оформлять чертежи А0, А1, А2, А3 и другие. Прочие требования по оформлению разрезов в чертежах можно изучить более подробно в методических рекомендациях ЕСКД и ГОСТ.

Если вам некогда заниматься поиском нужной информации или просто не хотите тратить собственное время, не обладаете необходимыми знаниями для выполнения чертежей, то можно всегда заказать чертежи.

«Разрезы не отображаются» — Ревит с нами

Решил свести в одном месте все причины, по которым разрезы могут не отображаться на плане.

  1. Не соответствует «Дисциплина» для плана и разреза.
    Пример: разрез с дисциплиной «Архитектура» не будет отображаться на плане с дисциплиной «Несущие конструкции».
    Решение: переключить «Дисциплину» для плана или разреза.
  2. Для разреза включена опция «Скрывать при масштабах».
    Пример: для разреза установлено «Скрывать при масштабах < 100», а масштаб плана установлен 1:200 (чаще всего происходит, когда разрезы устанавливались на плане в масштабе 1:100, а затем для плана был включен масштаб 1:200).
    Решение: установить для разреза «Скрывать при масштабах — 1:200».
  3. Граница вида разреза по высоте не доходит до уровня секущего диапазона плана.
    Пример: «Граница вида» для разреза опущена до уровня 1 этажа, тогда на плане 3 этажа разрез отображаться не будет.
    Решение: возможно, этот разрез и не нужно отображать на плане. Изменить настройки секущего диапазона плана.
  4. Для разреза применен фильтр, скрывающий разрезы по критерию.
    Пример: создан фильтр «Разрезы — Имя вида — Не начинается с — КЖ», добавлен к плану и отключена видимость, а разрез называется «Разрез 1».
    Решение: задать для разреза параметры, соответствующее критериям фильтрации.
  5. Для плана и разреза установлены разные «Области видимости». Почему-то считал, что при этом разрезы скрываются, но сейчас проверил — нет. Что-то напутал?
  6. Для плана и разреза указаны разные «Стадии».
  7. Используются «Варианты конструкции», и для разреза включено отображение только для планов определенного варианта:
  8. Скрыта категория «Разрезы» в «Переопределении видимости/графики» на виде:
  9. Разрез не перпендикулярен плоскости вида: часто бывает в случае, когда нужно отобразить один разрез на другом, перпендикулярном, разрезе, но из-за неточности построения угол между ними не 90 градусов;
  10. Разрез был скрыт через «Скрыть на виде — Элементы». Тогда нужно зайти в «Показать скрытые элементы» и «Показать при просмотре»:

За дополнения спасибо Nick176.

Если вам известны другие причины — пишите в комментариях!



Как рисовать дома в разрезе

Комплект строительных чертежей дома будет включать: несколько сечений. И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные (и дорогие) программы домашнего дизайна имеют инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных сечений может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную.Также возможно сделайте понемногу и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную произведенные основные поперечные сечения по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия.Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции подробности.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкции и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола.Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно расписаны стены или пол. слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада, и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие строительные детали для вашего региона.Однако если вы проектируют дом, который не соответствует стандартам вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или балки
  • Детали каркаса лестницы
  • Высота пола и потолка и отклонения
  • Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не несет ответственности работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель необходимо будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются сразу после вашего пола планы и фасады закончены. Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Насколько толсто поперечное сечение?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали П-образной лестничной конструкции.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение. Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание по шкале

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ' должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вы захотите использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома. Стрелка указывает на в каком направлении «смотрит» поперечное сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A - показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но сверху вниз. Эти виды в сочетании делают дом более понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома возвышения и другие заметки по проекту для создания точных и масштабные линии. Включите:

  • Фундамент
  • Фундамент стены
  • Надземные наружные стены
  • Любые окна, которые раздел прорезает
  • Внешние линии крыши

3.

Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до перекрытия потолка или пола должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано оконное остекление, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия зон и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно маркировать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику, чтобы создать оставшиеся поперечные сечения. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту какой-либо стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от приведенного выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.


Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Виды в разрезе - чтение базовых чертежей

  • ПЛОСКОСТЬ РЕЗКИ
  • ПЛОСКАЯ ЛИНИЯ РЕЗКИ
  • НАКЛАДКА СЕКЦИЯ
  • ПОЛНЫЕ РАЗДЕЛЫ
  • ПОЛОВИНКА
  • РАЗРЫВ СЕКЦИИ
  • REVOLVFD СЕКЦИИ
  • ПРОФИЛЬ СМЕЩЕНИЯ
  • УДАЛЕННЫЕ ЧАСТИ

Вы узнали, что при создании многоэкранного эскиза скрытые кромки и поверхности обычно отображаются скрытыми (пунктирными) линиями.

Когда объект становится более сложным, как в случае автомобильного блока двигателя, можно сделать более четкое представление интерьера, сделав набросок объекта, как если бы он был разрезан на части. Таким образом удаляются многие скрытые линии на эскизе.

Процесс создания эскиза внутренней конфигурации объекта путем демонстрации его в разрезе известен как секционирование. Секционирование часто используется на самых разных промышленных чертежах.

В этом примере блоки A и B получаются после того, как блок на рисунке 1 был «разрезан».Когда вы разрезаете яблоко пополам, вы его разрезаете. Как яблоко можно разрезать любым способом, так и объект в разрезе чертежа или эскиза.

Режущая плоскость
Поверхность, разрезанная пилой на рисунке выше, является режущей плоскостью. Фактически, это воображаемая плоскость разреза, проходящая через объект, поскольку объект воображается как разрезанный в желаемом месте.
Плоскость резки
Режущая плоскость представлена ​​на чертеже линией разрезающей плоскости.Это длинная-длинная-короткая-короткая-длинная линия, оканчивающаяся стрелками. Стрелки показывают направление взгляда.

Еще раз, вот графический пример линии разреза и сечения, которое развивается из нее.

Футеровка секции

Линии на рисунке выше, которые выглядят как следы от пил, называются облицовкой секций. Они встречаются на большинстве видов в разрезе и указывают на поверхность, которая была открыта режущей плоскостью.Обратите внимание на то, что квадратное отверстие в объекте не имеет облицовки сечения, так как оно не было изменено путем разделения на разделы.

Различные виды облицовки секций используются для обозначения различных материалов. Когда объект сделан из комбинации материалов, различные символы облицовки секций упрощают идентификацию материалов. Вот несколько примеров:

Линии сечения очень легкие. При создании эскиза объекта или детали, требующей вида в разрезе, они нарисованы на глаз под углом примерно 45 градусов и расположены на расстоянии примерно 1/8 дюйма друг от друга.Поскольку они используются для выделения сечения, их нужно рисовать с осторожностью.

Лучше всего использовать символ показываемого материала в виде разреза на эскизе. Если этот символ неизвестен, вы можете использовать символ общего назначения, который также является символом чугуна.

Полные разделы

Когда линия разрезающей плоскости полностью проходит через объект, полученное сечение называется полным сечением. На рис. 7 показано полное сечение.

Можно разделить объект на части всякий раз, когда необходимо намеренно рассмотреть его поближе.Вот объект, разрезанный с двух разных сторон.

Половинки

Если секущая плоскость проходит через объект на полпути, и одна четверть объекта удалена, результирующее сечение будет половиной. Половина имеет то преимущество, что показывает как внутреннюю, так и внешнюю конфигурацию.

Часто используется для симметричных объектов. Скрытые линии обычно не отображаются на неразрезанной половине, если они не нужны для наглядности или для определения размеров.Как и на всех чертежах в разрезе, плоскость сечения имеет приоритет над центральной линией.

Вот еще один пример полусекции. Помните, что только одна четвертая часть объекта удаляется с половиной секции, тогда как половина объекта обычно удаляется с полной секцией.

На чертеже производителя, использующем как полное, так и половинное сечение, показаны преимущества видов в разрезе. Различные направления линий указывают на разные детали и материалы, использованные при сборке этого клапана.

Викторина

Указания: заполните разрез на отдельном листе бумаги.

Выломанные секции

Во многих случаях необходимо разделить только небольшую часть вида, чтобы показать некоторые внутренние детали. На рисунке ниже разорванная часть удалена произвольной линией разрыва. Линию плоскости разреза показывать не нужно, так как место разреза очевидно.

Оборотные части

Вращающаяся секция показывает форму объекта путем поворота секции на 90 градусов, чтобы она была обращена лицом к наблюдателю.Три вращающихся секции, показанные на копьеобразном объекте на фиг. 12, показывают изменения, происходящие в его форме.

Профили смещения

Смещение сечения - это способ включения в одно сечение нескольких элементов объекта, которые не находятся на прямой линии. Для этого линия плоскости разреза изгибается или «СМЕЩЕНА», чтобы пройти через элементы детали.

Удаленные разделы

Сечение, удаленное от его нормального проецируемого положения при стандартном расположении видов, называется «удаленным» сечением.Такие секции помечаются как РАЗРЕЗ A-A, РАЗРЕЗ B-B и т. Д., Что соответствует буквенному обозначению на концах линии плоскости разреза. Удаленные разделы могут быть частичными и часто нарисованы в другом масштабе.

Викторина

Указания: заполните половину разреза на отдельном листе бумаги.

Чертеж в разрезе - Designing Buildings Wiki

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, поскольку дает вид через пространства и окружающие конструкции (обычно в вертикальной плоскости), который может выявить взаимосвязи между различными частями зданий, которые могут быть не видны на чертежах плана. Чертежи плана на самом деле являются разновидностью разреза, но они прорезают здание в горизонтальной, а не вертикальной плоскости.

Направление плоскости, через которую разрезается разрез, часто отображается на чертежах плана и фасадах линией длинных и коротких штрихов, называемой плоскостью разреза.Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа разреза, и стрелку, показывающую направление, в котором принимает вид.

Линия разреза может проходить через здание косвенным путем, если это помогает показать наиболее важные элементы или перекрестки в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, перекрестная штриховка или другие стили заливки и / или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера нарисованного здания и уровня детализации, который необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке. В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей фактического процесса сборки.

Различные типы перекрестной штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе.Существуют стандарты штриховки, которую следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные разрезы включают трехмерную проекцию пространств за плоскостью сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая перспективные разрезы, где это необходимо.

[править] Статьи по теме «Проектирование зданий» Wiki

[править] Внешние ссылки

  • «Справочник по строительству» (6-е изд.), ЧАДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)
Разъяснение архитектурных чертежей плана, разреза, фасада

· Fontan Architecture

План, разрез и фасад - это различные типы чертежей, которые архитекторы используют для графического представления проекта и конструкции здания.Чертеж в плане - это рисунок на горизонтальной плоскости, показывающий вид сверху. Чертеж фасада рисуется на вертикальной плоскости с вертикальным изображением. Чертеж в разрезе также представляет собой вертикальное изображение, но оно проходит сквозь пространство, чтобы показать, что находится внутри.

Я Хорхе Фонтан, архитектор из Нью-Йорка и владелец Fontan Architecture . В этом посте я рассмотрю некоторые из основных концепций архитектурного рисунка.

Определение чертежа плана

Чертежи плана - это особые чертежи, которые архитекторы используют для иллюстрации здания или его части.План строится из горизонтальной плоскости, смотрящей сверху вниз. Это как если бы вы разрезали пространство по горизонтали и стояли над ним, глядя на него сверху вниз. Планы - это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. За исключением перспектив в плане, чертежи плана являются ортогональными проекциями. Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей плана:

  • План
  • Выноска или план взрыва
  • Детали плана
  • План участка
  • План крыши
  • План потолка с отражением или RCP
  • План в перспективе

Чертежи в плане

На чертеже в плане показан вид сверху.Это часто используется, чтобы изобразить план здания, показывая расположение комнат и окон, стен, дверей, лестниц и т. Д. Хотя чертежи плана можно рисовать сверху, они часто прорисовываются через здание горизонтальной плоскостью. План обычно вырезается на высоте около 4 футов, но архитектор, рисующий план, может вырезать его на другой высоте. Это означает, что у вас есть воображаемая плоскость, пересекающая здание на высоте 4 фута над полом. Таким образом, вы видите на разрезе все, что проходит самолет.

Выноски плана

Еще одним распространенным архитектурным соглашением является использование выноски плана. Выноска - это область плана, отображаемая в более крупном масштабе. Например, если у меня есть план дома в масштабе 1/4 ″ = 1′-0 ″, у меня может быть выноска кухни и ванных комнат, показывающая их в масштабе 1/2 ″ = 1′-0 ″. . Шкала в полдюйма в два раза больше, чем в четверть дюйма.

Детали плана

Детали на архитектурных чертежах - это крупномасштабные чертежи, которые обычно показывают, как что-то построено.Детали определяют все материалы и соединения для строительства. Детали обычно составляют 3/4 ″ = 1'-0 ″ или больше. Детали плана отображаются на виде сверху в крупном масштабе, чтобы показать конструкцию.

План участка

План участка может быть нарисован или не начертан в разрезе здания. План участка покажет не только здание, но и весь участок, на котором оно расположено. Это может отображать границы владений, расположение здания, инженерные сети, дороги, ландшафт и т. Д.План участка обычно строится сверху здания, как если бы он отображал план крыши здания в плане участка. Иногда план участка можно нарисовать как план первого этажа, прорезанного через первый этаж. Это сделано для того, чтобы показать отношение внешнего вида здания к внутреннему входу.

План крыши

План крыши - это план здания или дома, который не проходит сквозь здание, а нарисован сверху. Это показывает все, что находится наверху здания, включая план крыши, переборки лестниц, парапеты и, возможно, оборудование крыши.

План отраженного потолка (RCP)

План отраженного потолка - это план потолка в пространстве. Он нарисован так, будто на полу есть зеркало, отражающее потолок. Отраженный план потолка часто называют RCP. На этом архитектурном чертеже будет показано световое освещение, структура, высота потолков, потолки и т. Д. Когда я учился в первом семестре архитектурной школы, мне было труднее всего понять рисунок RCP, но он становится совершенно понятным, когда вы его понимаете.

Перспективы в плане

Перспектива в плане - это чертеж плана, но показанный в перспективе. Это скорее дизайнерский чертеж, призванный показать, как будет выглядеть пространство, а не то, как оно будет построено.

Определение фасада

Фасадные чертежи - это особый тип чертежей, которые архитекторы используют для иллюстрации здания или его части. Отметка рисуется из вертикальной плоскости, смотрящей прямо на фасад здания или внутреннюю поверхность.Это как если бы вы прямо перед зданием смотрели прямо на него. Фасады - это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Фасадные чертежи представляют собой ортогональные проекции. Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей отметок:

  • Отметка
  • Внутренняя отметка
  • Вызов отметки
  • Детали отметки

Определение разреза особый тип рисунка, который используют архитекторы для иллюстрации здания или его части.Разрез строится из вертикальной плоскости, проходящей через здание. Это как если бы вы прорезали пространство вертикально и стояли прямо перед ним, глядя прямо на него. Разделы - это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Чертежи разрезов являются ортогональными проекциями (за исключением перспектив разрезов). Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей сечений:

  • Сечение
  • Обозначение сечения или фрагмент сечения
  • Детали плана
  • План объекта
  • План потолка в отраженном свете или RCP

Чертежи фасада в разрезе

Как архитектор, я внимательно изучаю чертежи, но это сложные и весьма запутанные вопросы.В этой статье мы рассмотрели некоторые из основных концепций, касающихся чертежей плана, разреза, фасада в архитектуре. Этот пост не предполагает охватить все возможные проблемы или условия, но дает общий обзор темы.

Если вы хотите прочитать об архитектурном процессе, у нас есть еще один пост, вы можете проверить его на Как начать архитектурное проектирование .


Спасибо за чтение нашего сообщения в блоге о планах, разрезах и архитектурных чертежах фасада.

Надеюсь, это было полезно. Оставляйте вопросы и комментарии ниже. Если вы хотите поговорить с архитектором, вы можете связаться с нами напрямую.

Связаться с Fontan Architecture

Хорхе Фонтан

Этот пост написал Хорхе Фонтан AIA, зарегистрированный архитектор и владелец нью-йоркской архитектурной фирмы Fontan Architecture. Хорхе Фонтан получил 3 степени в области изучения архитектуры, включая две степени Городского университета Нью-Йорка и степень магистра в области передового архитектурного дизайна Колумбийского университета.Хорхе имеет опыт работы в строительстве и занимается архитектурой в течение 15 лет, где он проектировал реконструкцию и новые разработки для различных типов зданий.

Как читать чертежи разрезов

Мэг Эскотт

Умение читать чертежи в разрезе - полезный навык, позволяющий понять планы дома в целом (план этажа, фасады и разрезы).

Эта страница является частью серии статей о планах дома.

Позвольте мне помочь вам понять ...

Что такое чертеж в разрезе?

Чертеж в разрезе или чертеж в разрезе - это двухмерный чертеж вашего дома, как если бы он был разрезан пополам по вертикали. Он дает вид изнутри вашего дома - как сбоку на рентгеновском снимке или внутреннем возвышении.

В разрезах показаны детали вашего дома, которые могут быть не видны на виде плана этажа.

Как читать чертежи сечений - разные типы

Чертежи в разрезе могут быть полезны для всего дома или для отображения дополнительных деталей в отдельной комнате (например, в ванной или кухне).

Чертеж в разрезе всего дома

На чертеже в разрезе всего вашего дома будет показано:

  • Как фундамент соотносится с участком. Это особенно полезно, если у вас наклонный участок, что означает, что ваш дом имеет несколько разных уровней.
  • Высота потолков
  • Толщина полов

Давайте в качестве примера рассмотрим наш дом-образец.

На плане этажа будет показано расположение вертикального разреза, образующего разрез, и направление разреза.

На плане этажа будет показана линия, по которой сделан разрез, и направление разреза.

Представьте, что вы прорезаете дом и убираете ту часть, которая обращена в сторону, противоположную направлению разреза.

Загляните в это пространство. Некоторые поверхности будут прорезаны при создании разреза, тогда вы сможете видеть прорезанные комнаты, пока ваш взгляд не встретится со стеной или предметом. Раздел показывает только то, что может видеть глаз, как только вы видите стену или объект, в разделе не будет отображаться ничего, что находится за пределами стены (см. Серую рамку на плане этажа выше).

Чертеж в разрезе нашего образца дома

Толстые линии обозначают прорезанные поверхности. Прорезаны следующие поверхности:

  • Фундамент
  • Наружные стены
  • Пол и крыша
  • Внутренняя стена между ванной и кухней
  • Туалет, умывальник
  • Кухонный остров, кухонные гарнитуры на стене (включая кухонную раковину)
  • Поручень балкона
  • Стекло на стеклянной двери выход на балкон

Тонкие линии обозначают края, которые вы можете видеть, но которые не были обрезаны.

  • Верх ванны
  • Входная дверь
  • Стена между кухней и главной ванной

Чертеж разреза комнаты


На чертеже помещения в разрезе будет показано:

  • Подробное расположение элементов дизайна, например, арматуры и оборудования, бытовой техники.

Часто секция комнаты эквивалентна высоте одной из стен. Например, ряд единиц на кухне.

На рисунке ниже мы можем ясно видеть расположение духовки, посудомоечной машины, мойки и холодильника, а также размеры шкафа.

Как видите, смеситель выходит из столешницы, а не из стены.

Планировка задней стены на кухне нашего образца дома

Вот и все о том, как читать чертежи в разрезе. Обязательно прочитайте оставшуюся часть серии о том, как читать планы дома (добавьте ссылку)

Подробнее о том, как читать планы дома


Что такое разрез? 6 типов разрезов, которые необходимо знать

План этажа - это план здания, который наиболее знаком большинству людей: вид здания с высоты птичьего полета со всеми элементами, расположенными на горизонтальной плоскости.Однако разрез дает вертикальный вид, что не менее важно.

Что такое разрез?

Профессиональный строитель Джордан Смит сравнивает виды в разрезе с лазерным разрезом части конструкции, чтобы вы могли увидеть, как элементы здания сочетаются друг с другом по вертикали. В своем классе «Введение в чтение чертежей» он объясняет:

«На плане этажа мы берем лазер и разрезаем дом пополам по горизонтали. Мы откладываем крышу в сторону, смотрим сверху вниз и видим наши стены и пол, но крыша не мешает нам.Секции очень похожи на план этажа, но вместо того, чтобы смотреть сверху вниз, мы смотрим на вертикальную секцию дома. Мы смотрим на дом снаружи, затем берем лазер и вырезаем кусок дома. Мы удаляем этот фрагмент, и когда мы заглядываем внутрь дома, мы видим, как все пространства соотносятся друг с другом по вертикали, , а не только по горизонтали ».

Вид в разрезе дает архитекторам и подрядчикам еще один способ понять, как будет стоять конструкция, поскольку он показывает детали конструкции стен, а также толщину и высоту балок и других опор.В то время как план этажа позволяет увидеть, как стены стоят по отношению друг к другу, разрез показывает, где стена встречается с полом, и расстояние, которое отделяет один этаж от другого.

Наконец, разделы позволяют лучше понять, как помещения здания будут приспособлены для будущих обитателей, и будет ли, например, ощущаться потолок так, как будто он вырисовывается или парит над головой.

На изображении выше в разрезе вы можете увидеть лестницу, идущую снаружи, вверх в парадную дверь, от входной двери, на второй этаж или из подвала на второй этаж.

Виды в разрезе - это только один из компонентов чертежей объекта недвижимости. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Что такое режущая плоскость?

Разрез - это вид, который никогда не увидишь в реальной жизни, так как это вид на комнату или здание, если часть его была вырезана.Место, где вырезается здание, называется «секущей плоскостью», а положение воображаемой секущей плоскости обычно обозначается линией секущей плоскости, которая состоит из длинных черточек, разделенных двумя более короткими.

6 Типы разрезов

  1. Полные разделы. Это наиболее распространенная секция (называемая полной секцией), когда воображаемый лазер прорезает линию через всю конструкцию, предлагая вид на часть здания, остальную часть которой отложили в сторону.
  2. Половинки или виды. В этом типе сечения обрезана только половина пространства или объекта. Это позволяет вам видеть часть его на высоте, в то время как другая часть рисунка дает возможность заглянуть внутрь.
  3. Смещенные разрезы или виды. В смещенном сечении плоскость сечения не следует по прямой. Это может быть использовано, например, если архитектор или инженер хотел показать часть одной комнаты, но также часть другой, которая расположена за ней.Другими словами, хотя плоскости разреза параллельны, плоскость в одной части чертежа может находиться на некотором расстоянии от плоскости в другой части.
  4. Разрезанные секции или вид с нарушением целостности. На этих чертежах только небольшая часть объекта или пространства показана в разрезе. Вместо линии разреза часть, показанная в разрезе, обозначается неправильной линией разреза.
  5. Вращающиеся секции или вид. В этом типе разреза пространство или деталь отображается с плоскостью разреза под углом, а затем разрез поворачивается так, чтобы плоскость разреза была обращена к наблюдателю.
  6. Удаленные разделы. При удаленном разрезе в разрезе показана только часть чертежа, и эта деталь удалена в сторону. Масштаб разреза будет отличаться от основного чертежа, что обеспечит более детальную перспективу.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
