тема: «Сечение призмы»

Призмой называется многогранник, у которого 2 грани (основания) – равные многоугольники с соответственно параллельными сторонами, а боковые грани – прямоугольники (у прямой призмы) или параллелограммы (у наклонной). Мы рассмотрим прямую призму. Элементы призмы: вершины, ребра (боковые и основания), грани (2 основания и боковые).

Рассмотрим 3 проекции 6-угольной призмы. На главном виде – это прямоугольники, боковые ребра – это горизонтально проецирующие прямые, 6-угольник на виде сверху представляет собой проекцию обоих оснований.

Сечение призмы выполнено фронтально-проецирующей плоскостью.

Сечение  поверхности геометрических тел плоскостью называется плоская фигура, точки которой принадлежат и поверхности тела, и секущей плоскости.

Сечение широко применяется в техническом черчении для выявления формы и внутреннего устройства предметов. В сечении многогранника плоскостью образуется многоугольник. Вершины многоугольника – это точки пересечения ребер многогранника с секущей плоскостью, стороны – это линии пересечения секущей плоскости с гранями многогранника.

Задача на построение комплексного чертежа усеченного многогранника состоит из решения следующих вопросов:

1. Построение проекций фигуры сечения.

2. Определение натуральной величины сечения.

3. Построение развертки отсеченной части.

4. Построение аксонометрического изображения отсеченной части.

5. Рассмотрим все поставленные задачи.

Построение проекций фигуры сечения.

Для построения трех проекций усеченной призмы выполняем следующие операции:

Строим 3 проекции правильной 6-угольной призмы, сторона основания а = 30, высота – произвольная.

Проводим фронтально-проецирующую секущую плоскость А-А.

На горизонтальной проекции плоскость сечения совпадает с проекцией основания ABCDEF, на профильной проекции сечение строится путем определения профильных проекций точек 1,2,3,4,5,6 и их последовательного соединения.

Определение натуральной величины сечения.

Решение задачи 2 проводится с использованием чертежа, полученного при решении задачи 1. Для определения натуральной величины сечения используем метод вспомогательных секущих плоскостей. Для решения задачи выполняем следующие операции:

На произвольном расстоянии и параллельно секущей плоскости А-А проводим прямую. От фронтальных проекций точек 1, 2, 3, 4, 5, 6 проводим прямые, которые будут перпендикулярны плоскости сечения. Прямые проводим до пересечения с новой плоскостью проекций.

Новые проекции точек 1, 2, 3, 4, 5, 6 получаем перенося горизонтальные проекции данных точек в новую систему координат.

Полученный 6-и угольник в новой системе плоскостей проекций и будет являться натуральной величиной сечения 6-угольной призмы.

Построение развертки отсеченной части.

Разверткой (выкройкой) поверхности тела называется плоская фигура, полученная путем совмещения всех точек данной поверхности с плоскостью без разрывов и складок.

Построение разверток выполняется обычно графическими приемами, с применением способов, предлагаемых начертательной геометрией. Построение развертки поверхности многогранника сводится к определению истинной величины каждой его грани по чертежу многогранника (см. Рис. 1). После этого грани многогранника стыкуются (соединяются) по ребрам и вершинам.

Для решения задачи 3 выполняем следующие операции:

Проводим горизонтальную прямую, на которой от произвольно выбранной точки А, откладываем отрезки AB, BC, CD, DE, EF, FA, равные длине стороны основания а = 30.

Из точек A, B, C, D, E, F, A восстанавливаем перпендикуляры и на них откладываем величины ребер усеченной призмы. Величины данных отрезков A1, B2, C3, D4, E5, F6, A1 берем с фронтальной проекции усеченной призмы. Полученные точки соединяем и получаем развертку боковой поверхности призмы.

К одному из отрезков основания, например к BC, пристраиваем 6-угольник ABCDEF.

К одному из звеньев ломаной, например, к отрезку 2-3, пристраиваем 6-угольник 123456 (сечение призмы), который переносим, используя метод засечек, с рисунка 1.

Построение аксонометрического изображения отсеченной части.

Строим усеченную 6-и угольную призму в изометрии. Сторона основания призмы,

а  = 30. Для выполнения задачи учащимся раздаются трафареты 6-и угольника в изометрии. Высоты A1, B2, C3, D4, E5, F6 – берем с фронтальной проекции усеченной призмы.

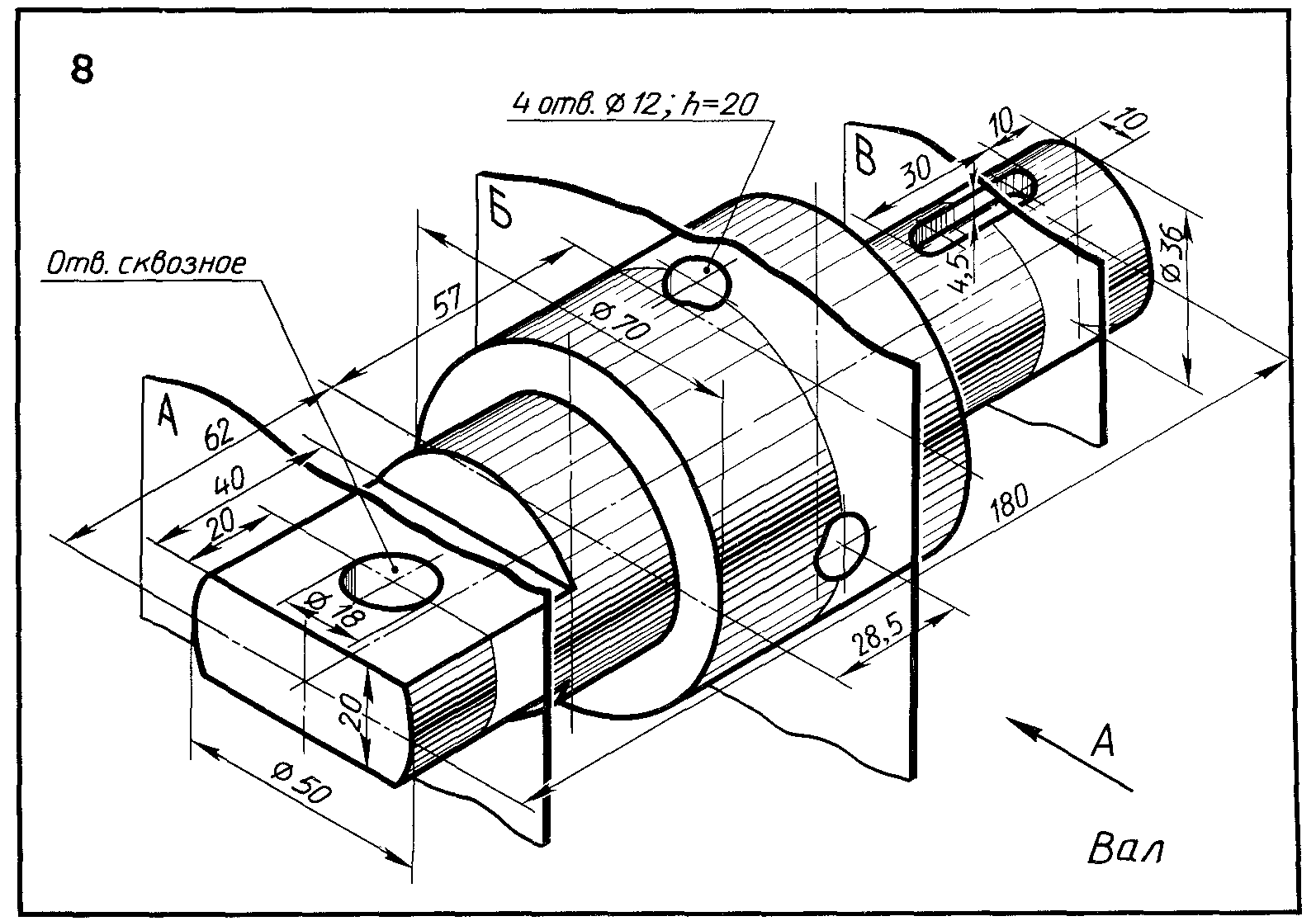

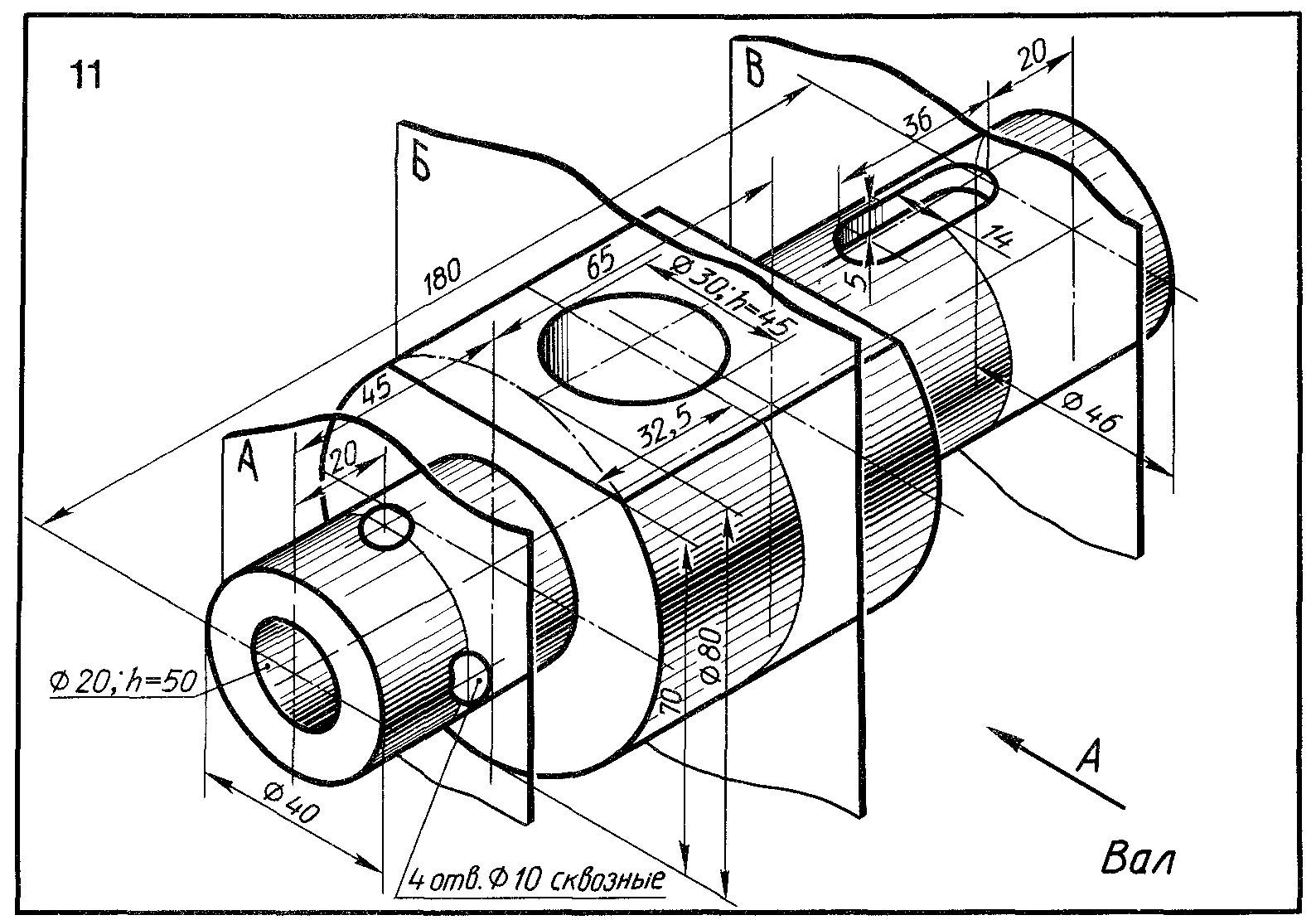

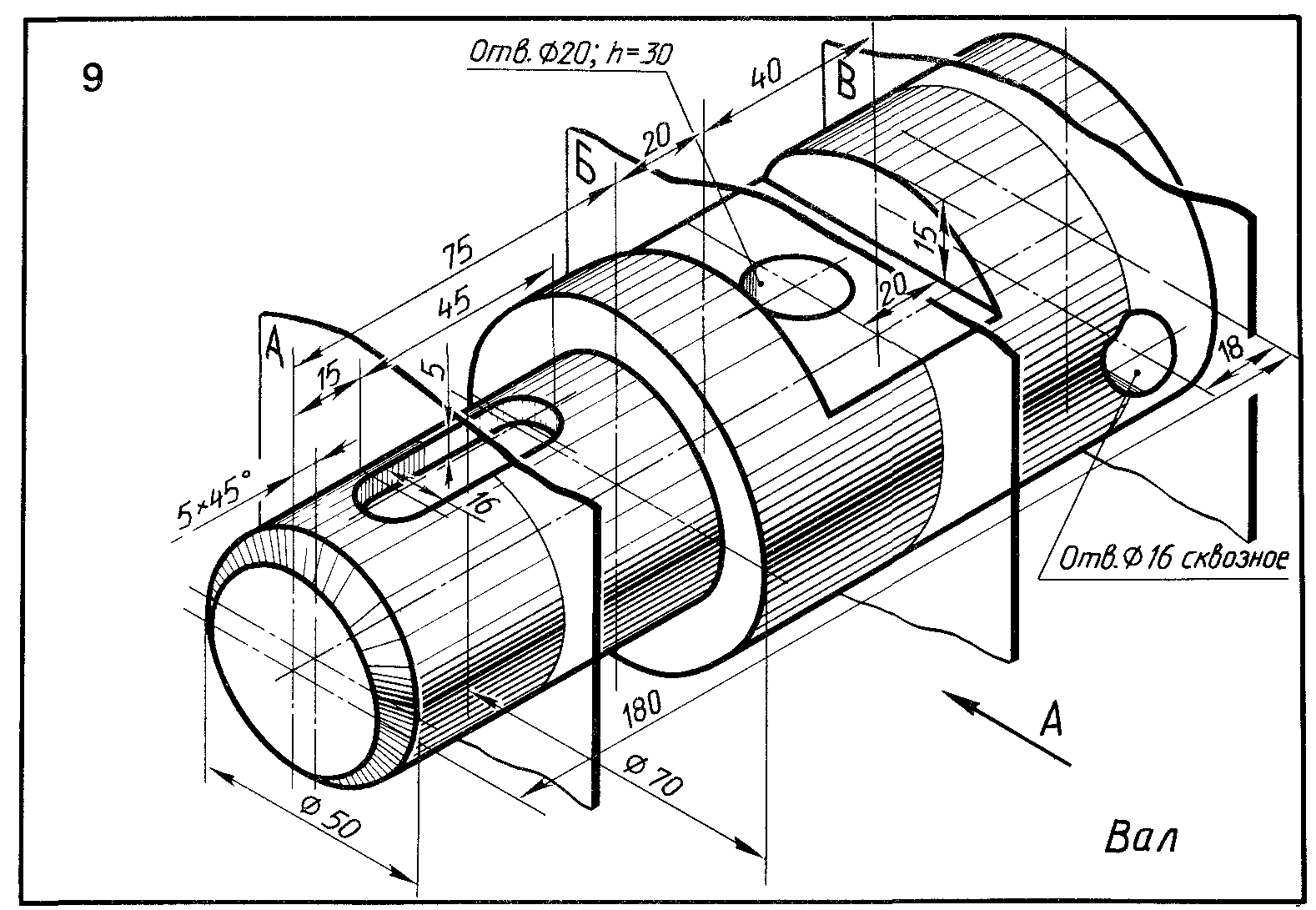

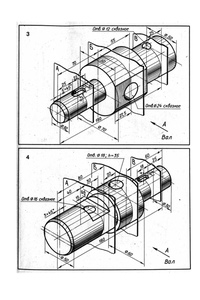

Задание для графической работы

Сечение геометрических тел плоскостями.



Понятие о сечении и линии пересечения

В результате пересечения геометрического тела плоскостью получается плоская фигура, которую называют сечением (или фигурой сечения).

В общем случае сечение представляет собой плоскую фигуру, ограниченную замкнутой линией, все точки которой принадлежат как секущей плоскости, так и поверхности тела.

При пересечении плоскостью многогранных геометрических тел (призмы, пирамиды, параллелепипеда и т. п.) в общем случае получается замкнутая ломаная линия, состоящая из отдельных отрезков прямых линий, точки излома линии пересечения являются точками пересечения ребер многогранной фигуры плоскостью.

Если фигура представляет собой тело вращения (цилиндр, конус, шар и т. п.) или ее поверхность ограничена плавными кривыми поверхностями, линией сечения будет кривая, для построения которой необходимо определить характерные точки, расположенные на очерковых образующих, точки, удаленные на максимальное и минимальное расстояние от плоскости проекции, а также произвольные точки линии сечения. При этом чем больше точек пересечения плоскостью такой фигуры будет определено, тем правильнее будет построена линия пересечения.

***

Пересечение тел проецирующими плоскостями.

Построение действительной величины фигуры сечения.

При пересечении геометрических тел плоскостью проецирующего положения (т. е. перпендикулярной одной из плоскостей проекции) одна из проекций сечения изображается прямой линией, совпадающей с линейной (вырожденной) проекцией плоскости, т. е. сечение фигуры на этом виде представляет собой прямую, которая может быть параллельна какой-либо оси проекций (х, у или z), либо располагаться под наклоном к ней. Остальные проекции сечения определяют по характерным точкам пересечения плоскости с ребрами фигуры методом прямоугольного проецирования.

***

Пересечение многогранников плоскостью

При пересечении многогранника плоскостью частного положения грани будут пересекаться по прямым линиям, и линией пересечения будет замкнутая или незамкнутая ломаная линия. Для построения этой линии достаточно найти точки пересечения ребер с заданной плоскостью (опорные точки) и соединить их с учетом видимости.

Пример пересечения призмы плоскостью

Задача

Построить линию пересечения призмы ABCD плоскостью а (рис. 1). Определить действительную величину фигуры сечения.

Решение.

Плоскость а является фронтально-проецирующей.

Фронтальная проекция сечения вырождается в прямую 1-2-3-4, совпадающую со следом а, секущей плоскости.
Горизонтальная проекция совпадает с горизонтальной проекцией основания ABCD. Профильная проекция строится по точкам.
Действительную величину сечения 1₂-2₂-З₂-4₂ определяют способом плоскопараллельного перемещения.

***



Пример пересечения пирамиды плоскостью

Задача

Построить линию пересечения пирамиды плоскостью а (рис. 2). Определить действительную величину сечения.

Решение

Т. к. плоскость а фронтально-проецирующая, то не требуется дополнительных построений. Фронтальный след плоскости совпадает с фронтальной проекцией сечения.
На пересечении ребер с фронтальным следом плоскости находим точки 7…4, линии сечения.
По точкам 7, 2, 3 и 4 на ребрах пирамиды строим горизонтальную и профильную линию сечения.
Действительную величину сечения

7-2-3-4 определяем способом замены плоскостей проекций.
Порядок построения показан на рис. 2. Фигура 1-4 и есть действительная величина сечения.
Выполняем третью проекцию по координатам точек вершин. Соединив полученные точки прямыми линиями, получаем третью проекцию пирамиды с линией пересечения плоскостью.

***

Пересечение поверхностей вращения плоскостью

Пересечение цилиндра плоскостью

В сечении цилиндра плоскостью частного положения могут быть получены следующие линии (рис. 3):

• окружность, если секущая плоскость а перпендикулярна к оси вращения;
• эллипс, если секущая плоскость у не перпендикулярна и не параллельна к оси вращения;
• две образующие (прямые линии), если секущая плоскость параллельна образующим или оси поверхности.

Задача

Построить линию пересечения прямого кругового цилиндра фронтально проецирующей плоскостью а (рис. 4). Определить действительную величину сечения.

Решение

Секущая плоскость а относительно оси цилиндра расположена под острым углом. В этом случае линия пересечения на поверхности цилиндра расположенная в плоскости сечения, представляет собой эллипс с центром

О на оси цилиндра; большая ось эллипса равна отрезку 1₂-7₂, а малая – диаметру цилиндра.
Т. к. плоскость а пересекает верхнее основание цилиндра, сечение имеет вид плоской фигуры, ограниченной дугой эллипса и отрезком прямой АВ.
Проекция фигуры сечения на виде сверху совпадает с проекцией цилиндра. На плоскости П₁ сечение строится по координатам характерных точек, которые затем соединяются плавной кривой.

Действительная величина сечения построена с помощью способа плоскопараллельного пересечения. Проекция сечения 7,-7, располагается горизонтально и из точек проводят перпендикуляры. На пересечении с линиями, проведенными из точек

1₁-12₁ получаем точки 1-12 и АВ. Соединив их последовательно, получаем действительную величину сечения.

Пересечение прямого кругового конуса плоскостью

Поверхность прямого кругового конуса является носителем кривых второго порядка – окружности, эллипса, параболы и гиперболы. Все эти кривые являются плоскими и могут быть получены в результате пересечения конической поверхности плоскостью. Чтобы получить ту или иную кривую второго порядка, необходимы условия, которые могут быть установлены из свойств этих кривых.

Чтобы получить в сечении получился эллипс, плоскость должна пересекать все образующие конической поверхности. В частном случае, когда диаметры равны (секущая плоскость перпендикуляра оси конической поверхности), в сечении получается окружность (рис. 5, а).

Чтобы в сечении получить параболу, секущая плоскость должна быть параллельна одной из образующих конуса. В пределе, когда секущая плоскость переходит в касательную, две симметричные дуги параболы преобразуются в две совпадающие прямые (

рис. 5, б).

Гипербола в сечении получается, если секущая плоскость параллельна двум прямолинейным образующим конуса.
В частном случае, когда секущая плоскость проходит через вершину конической поверхности, гипербола распадается на две пересекающиеся прямые (рис. 5, в).

Пример построения действительной фигуры сечения и линии пересечения конуса плоскостью показан на рис. 6.

***

Построение линий пересечения поверхностей способом вспомогательных сфер
