Как соединить старый и новый фундамент между собой
Необходимость в соединении старого и нового фундамента возникает при возведении пристроек или иных конструкций в целях увеличения размеров полезной площади строения.
В непосредственной близости от эксплуатируемого здания заливают бетонную плиту, ленту или устанавливают опоры (столбы, винтовые сваи).
Некоторые из этих видов оснований необходимо «связать» с фундаментом строения. Эту задачу можно выполнить несколькими способами.
Содержание
- Важные моменты перед состыковкой
- Инструменты и материалы для работы
- Этапы соединения
- Жесткое соединение
- Возведение столбчатого фундамента
- Возможные сложности
Важные моменты перед состыковкой
Прежде чем начинать работы по увеличению площади своего дома с помощью пристроек, нужно получить соответствующие разрешительные документы. Должны быть учтены и выдержаны все расстояния от расположенных неподалеку зданий и соседских участков.
Пристройка может быть возведена как независимое строение или интегрированное в уже имеющееся. Важно учесть, что уже эксплуатируемое здание должно быть старше 1 года. За этот период времени оно даст необходимую усадку и не увлечет за собой новый, выстроенный рядом фундамент.
Старое и вновь возводимое основание должны быть одинаковы по типу. Если жилой дом установлен на ленточном фундаменте, пристройку нужно делать на таком же. Это значительно снизит риски деформации объединенного, состыкованного основания.
Инструменты и материалы для работы
Для строительства фундамента потребуется выполнить значительный объем земляных работ, а также по армированию и бетонированию.
Понадобятся инструменты:
- Лопаты штыковая и совковая;
- Лом;
- Носилки или садовая тачка для перемещения грунта;
- Крючок для вязальной проволоки;
- Рулетка, маркер, колышки, веревка для выполнения работ по разметке участка;
- Пузырьковый или водяной уровень, но оптимальным выбором будет нивелир.
Из материалов потребуются:
- Прутки арматуры сечением 8-10 мм;
- Вязальная проволока;
- Цемент марки не ниже М400;
- Песок и щебень средней фракции для приготовления цементно-песчаного раствора и формирования амортизационной «подушки»;
- Металлические шпильки (можно использовать арматуру сечением от 12 мм) для связывания нового фундамента со старым.
Этапы соединения
Чтобы правильно объединить два фундамента, нужно заранее продумать все нюансы каждого этапа работ. Необходимо выбрать способ «перевязки» оснований. Возможны несколько вариантов.
Способ № 1: «лента-лента». Используется для наращивания фундамента аналогичным по ширине и глубине. Выполняется в несколько этапов.
Делают разметку участка для строительства пристройки.
Выкапывают по периметру ров такой ширины, чтобы в нем поместилась опалубка для заливки ленты требуемых параметров. Выравнивают дно и стены выкопанной траншеи с помощью лопат.
Делают песчано-щебневую отсыпку, состоящую из 5-7 см утрамбованного песка и 10-15 см щебня, который также уплотняют.
Утрамбовка делается виброплитой и подручными материалами. Например, наполовину заполненную камнями бочку, отрезок бруса.

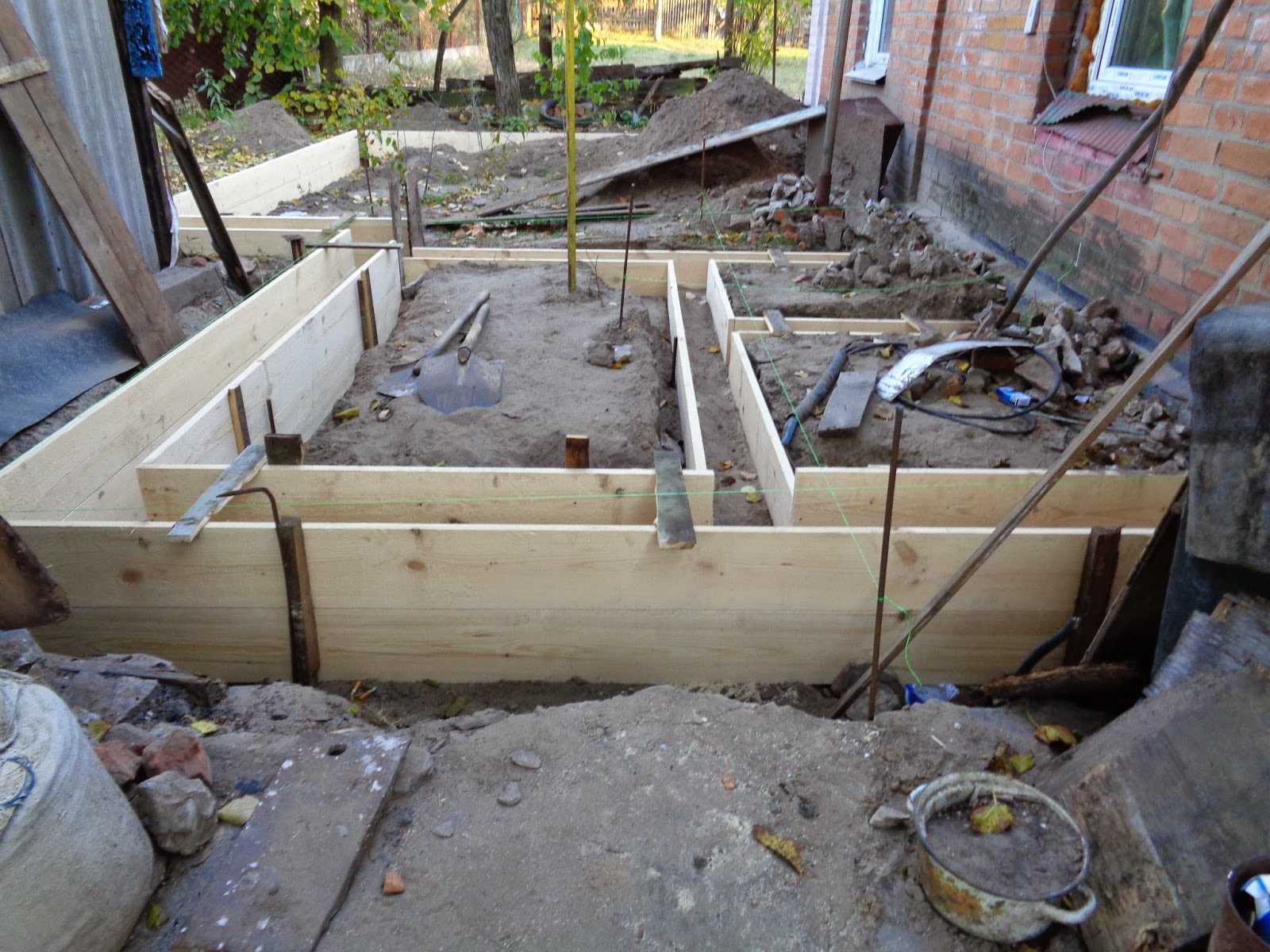

Собирают в траншее опалубку из любого, подходящего пиломатериала.
Изготавливают армирующий пояс, состоящий из двух ярусов сетки с ячеей 15×15 или 20×20 см, соединенных между собой вертикальными металлическими стержнями.
Межу фундаментами оставляют зазор шириной 1,5-2,5 см, который заполняют минеральной ватой. Опалубку ограничивают в местах соединения оснований деревянным или металлическим щитом.
С помощью бетоносмесителя готовят цементно-песчаный раствор в пропорции 1:3 (1 часть цемента и 3 части песка, вода и наполнитель в виде щебня или гравия).
Послойно заливают бетон в опалубку. Протыкают его многократно прутком арматуры, чтобы из раствора вышел весь воздух. После схватывания бетона разбирают опалубку.
Закрывают демпферный шов фундаментов резиновым жгутом или гидроизолируют другим способом.
Этот способ перевязывания оснований позволяет быть уверенным в том, что новое даст усадку и увлечет за собой старое. После усадки ленточного фундамента его наращивают по высоте так, чтобы оно находилось в одной плоскости с основанием жилого дома.
Способ № 2: «плита-лента». Выполняется аналогично предыдущему с той лишь разницей, что демпферный шов делают более длинным: по всей плите.
Строители не рекомендуют жестко привязывать оба фундамента друг к другу.
Такой метод стыковки оптимален только для устойчивых грунтов, когда есть уверенность в отсутствии значительной просадки пристройки после ее возведения.
Жесткое соединение
Чтобы жестко привязать два фундамента, потребуется соединять их с помощью стержней арматуры. Потребуется не менее 20 прутков на 1 м2.
Для установки металлических стержней в старом фундаменте высверливают отверстия, закладывают в них арматуру и выполняют бетонирование.
Со стороны нового основания тоже закладывают прутки и заливают место стыков бетоном.
Возведение столбчатого фундамента
Оптимальным выбором для возведения пристройки будет ее установка на столбы. Подошвы опор должны располагаться на 15-20 см ниже ТПГ (точки промерзания грунта), что предотвратит их смещение во время подвижек почвы в периоды ее замерзания-оттаивания.
Если выстраивают столбчатое основание, дом с пристройкой соединяют на уровне нижних перекрытий.
Возможные сложности
Если на участке строительства высокий УГВ (уровень грунтовых вод), сначала необходимо сделать пристенный или кольцевой дренаж.
Дополнительные советы смотрите в видео:
На подвижных грунтах (песок или супесь) строя новый фундамент, углы старого укрепляют сваями, заглубленными в почву не менее, чем на 100 см.
Фундамент для каркасной пристройки к деревянному дому: технология строительства
Содержание:
- Как связать фундамент пристройки с фундаментом дома
- Типы фундаментов для пристроек
- Технология строительства столбчатого фундамента: пошаговая инструкция
- Строительство ленточного фундамента для пристройки
- Утепление фундамента для пристройки
- Видео о строительстве каркасной пристройки к дому
Каркасная пристройка – лучший способ расширить полезную площадь дома и получить новые комнаты. Их можно сделать жилыми, оборудовать под мастерскую или использовать иным образом, но важно, чтобы такая пристройка получила прочное и надёжное основание. Фундамент для каркасной пристройки должен быть связан с фундаментом основного дома, кроме того, важно правильно выбрать тип основания.
Как связать фундамент пристройки с фундаментом дома
Новый фундамент в любом случае нужно будет привязывать к уже существующему, но сделать это можно несколькими способами. Выбор зависит от почвы, на которой располагается строение, а также от того, насколько давно построено здание. Существуют следующие варианты:
- Жёсткая связка при помощи арматуры. Этот вариант подходит для давно построенных зданий, расположенных на слабо пучинистых почвах. Если основные процессы усадки уже завершились, можно прочно соединять старое и новое основание между собой.
- Мягкая связка. Она необходима дл нового дома, если процессы усадки ещё не были завершены, а также для зданий, построенных на пучинистых почвах. Основное отличие этого метода – наличие деформационных швов, которые помогут компенсировать неравномерное воздействие грунта.
Для этого нужно сделать в основном фундаменте дома отверстия, диаметр которых должен быть чуть больше диаметров арматуры, а глубина – приблизительно 25 диаметров, чтобы обеспечивать прочное крепление. Количество арматурных штырей – 5-6 на кв. метр основания. После этого выпуски соединяются с новым арматурным каркасом, и после заливки фундамент станет единым целым.
В этом случае между фундаментами остаётся зазор, ширина которого составляет 2-3 см. При заливке фундаментов в месте сопряжения укладывается доска, которая извлекается после застывания бетона.
Получившийся зазор заполняется монтажной пеной либо минеральной ватой. Его ширина может незначительно меняться под воздействием нагрузок, при этом основания не начнут деформироваться или разрушаться.
Любое строительство пристройки начинается с геологического анализа: необходимо определить тип почвы, чтобы выбрать тип связки и другие особенности. Анализ почвы и проектировку лучше поручить профессионалу, чтобы исключить ошибок.
Типы фундаментов для пристроек
Фундамент под каркасную пристройку может быть нескольких типов: выбор зависит и от самого дома, и от вида грунта, и от размеров будущего строения, кроме того, разные типы оснований требуют разных финансовых затрат. В загородном строительстве используются следующие типы оснований:
- Ленточный фундамент. Он чаще используется для кирпичных и бетонных пристроек, так как способен выдерживать большую нагрузку и стоит достаточно дорого.
- Столбчатый фундамент под каркасный пристрой используется намного чаще: стоит он недорого, а его несущей способности будет вполне достаточно для того, чтобы выдержать вес каркасного строения. Такой способ предполагает строительство опор из бетона, которые располагаются в углах пристройки, а также во всех точках, на которые будет оказываться нагрузка. Чаще всего опоры представляют собой монолитные бетонные столбы со съёмной или несъёмной опалубкой.
- Свайно-винтовой фундамент – ещё один тип основания, который используется преимущественно на слабых грунтах. Сваи большой длины вкручиваются в грунт, уплотняя его и создавая твёрдое и надёжное основание.
Такое основание может быть монолитным или сборным, первый вариант прочнее, но работы по его строительству будут более трудоёмкими. Монолитные конструкции долго сохнут, это нужно учитывать при проектировке строительства.
Такой тип фундамента не требует земляных работ, и его постройка занимает очень немного времени. Свайно-винтовое основание подойдёт для временных пристроек, при необходимости сваи можно демонтировать.
Технология строительства столбчатого фундамента: пошаговая инструкция
Такое основание станет оптимальным решением, если предполагается строительство пристройки из брусового каркаса и ОСП-плит или других лёгких материалов. Столбчатый фундамент возводится быстро и требует относительно небольшого количества материалов. Фундамент каркасной пристройки к дому возводится следующим образом:
- Территория, отведённая под пристройку, освобождается от мусора, зелёных насаждений и т. д., после чего на ней размечается расположение будущих столбов. Расстояние между ними должно составлять около 1, 5 метров, количество зависит от размеров будущего строения.
- Под каждый столб выкапывается котлован, глубина ямы составляет около 70 см: 20 см будет занимать подушка из смеси песка и щебня, 50 – сам бетонный столб. Ямы имеют квадратную форму со стороной 500 мм.
- На дно ям укладывается подушка-основание, песок необходимо утрамбовать. В ямы помещается гидроизоляционный слой, который будет защищать бетон.
- Опалубка заливается бетоном, необходимо максимально уплотнить раствор, чтобы не было пустот. Бетону нужно дать время для высыхания: верхняя поверхность несколько раз поливается водой, чтобы на ней во время высыхания не образовывались трещины.
- С готовых столбов нужно снять опалубку, на них укладывается гидроизоляционный слой из битумной мастики и рубероида. В зазор между столбами и грунтом засыпается щебёнка.
На высоту столба устанавливается опалубка из дерева, и в яму помещается арматурный каркас. В некоторых случаях используется несъёмная опалубка из асбестоцементных труб круглой формы. Асбестовые трубы устанавливают в ямы, вовнутрь укладывается арматура.
После этого на столбы можно укладывать нижнюю обвязку каркаса пристройки, устанавливать вертикальные стойки и вести дальнейшее строительство. Стройку нежелательно затягивать: грунт будет воздействовать на столбы, выталкивая их из земли, и уже через несколько месяцев они могут оказаться расположенными неравномерно.
Строительство ленточного фундамента для пристройки
Ленточный фундамент подойдёт для пристройки к кирпичному дому, такой вариант также хорош, если планируется делать дополнительное подвальное помещение. Ленточное основание считается одним из самых трудоёмких, поэтому к строительству рекомендуется привлечь несколько помощников. Он возводится следующим образом:
- Разметка территории. На ней с помощью верёвок и колышков отмечается место расположения пристройки, важно выстроить максимально ровные углы.
- Копается траншея на глубину до 70 см, дно должно быть максимально ровным. Ширина траншеи должна быть больше ширины будущей стены на 100-150 мм.
- На дно траншеи засыпается песок и щебень, каждый слой утрамбовывается. В траншею укладывается гидроизоляционный слой, края плёнки должны подниматься за края траншеи. Для формирования цокольной части устанавливается опалубка.
- В траншею помещается арматурный каркас, после чего она заливается бетонным раствором. Важно, чтобы в нём не было воздушных полостей, для этого его в нескольких местах протыкают лопатой или разравнивают с помощью строительного вибратора.
- Основание должно высохнуть, верхний слой несколько раз поливается водой. После этого разбирается опалубка, и на основание укладывается гидроизоляция. Основание готово для дальнейшего строительства.
Любой тип фундамента требует строительства отмостки – полосы, которая будет отводить дождевую воду от бетонного основания. Если её не сделать, фундамент быстро начнёт размываться, что в итоге приведёт к снижению прочности здания.
Утепление фундамента для пристройки
Правильно обустроенное основание обеспечит надёжность и долговечность новой части здания. Однако нужно позаботиться об утеплении нижней границы дома: при промерзании бетона со временем понижается его прочность, кроме того, в пристройке будет постоянно холодный пол. Если её предполагается использовать как жилое помещение, нужно позаботиться об обустройстве забирки и слое утеплительного материала.
Забирку устанавливают между столбами, она может быть сделана из досок или кирпичной кладки. Изнутри пространство засыпается керамзитом, после чего устанавливается теплоизоляционный слой.
Для него можно использовать пенопласт, экструдированный пенополистирол и другие материалы, обладающие минимальной теплопроводностью. Можно использовать утепление пенополиуретаном – это особый материал, который наносится методом напыления с помощью специального оборудования.
Утеплённый фундамент – не единственная мера, которую можно использовать для защиты от холода. Нужно также позаботиться об утеплении пола: между балками прокладывается гидроизоляционный слой и утеплитель. Его закрывают гидроизоляцией и досками пола, на которые можно будет укладывать любые чистовые покрытия.
Построить каркасную пристройку к дому вполне можно своими руками: это не слишком сложный процесс, но важно строго соблюдать строительные технологии.
Выкапывание фундамента – пристройка, которую построили 10 тысяч человек
После того, что казалось долгим выполнением большой работы без фактического начала пристройки, наконец настало время начать работать должным образом и начать копать фундамент. Это означало в наших глазах начало собственно сборки и было захватывающим моментом.
Относительно фундамента предпосылка проста. Обеспечить прочную основу, на которой можно строить. Сделайте это неправильно, и вся сборка будет обречена на провал. Проведя много исследований (снова) и посетив наш местный центр самостоятельной сборки, я понял, что существует множество различных вариантов фундаментов, от очень простых до шокирующе сложных. Очевидно, вы руководствуетесь условиями, которые у вас есть, типом постройки, типом вашего дома. Все они играют определенную роль в определении того, какой тип фондов у вас есть. к счастью для нас, мы могли пойти с нашим предпочтительным вариантом. Фундамент с траншейной заливкой.
Фонд Trench Fill в основном делает то, что написано на банке. Выкапываете траншею и заливаете ее бетоном… Вот что мы сделали.
Мы начали чертить с двух линий, отстоящих друг от друга на 600 мм, чтобы обозначить ширину траншеи. Это хорошая идея, чтобы ваша траншея была такой ширины, поскольку это означает, что у вас есть 100-миллиметровый блок (внешний лист), 100-миллиметровая полость (100-миллиметровый внутренний лист) и 150-миллиметровый сплошной бетон с каждой стороны стены. Мы позаботились о том, чтобы они были квадратными по отношению к дому, и позаботились о том, чтобы они были безопасными. (см. изображение вверху слева)
Потом мы начали копать. У меня было два друга, чтобы помочь мне, и это был случай использования лопат, лопат и мотыг, чтобы разбить землю и вытащить ее. Многие люди спрашивали меня, почему я не нанял мини-экскаватор, и есть много причин, почему мы этого не сделали:
- Стоимость. Хотя они довольно дешевы, наша главная цель состояла в том, чтобы снизить стоимость, поэтому, если бы мы могли сделать это сами, это то, что мы бы сделали.
- Доступ — Доступ к нашему саду осуществляется через узкую тропинку сбоку от нашего дома. Возможно, он был достаточно широким, но я не хотел рисковать, заказав его, а затем обнаружив, что он не подходит.
- Беспорядок — Мини-экскаваторы создают много беспорядка, и, поскольку сайт расширения невелик, мы могли бы создать себе больше работы с экскаватором. Копание вручную дало нам больше контроля.
Копать было далеко не так плохо, как я думал. Как только мы вошли в ритм, мы втроем очень быстро вырыли траншею. Всего ушло около 5 часов (с перерывами), чтобы выкопать 3 кубометра грунта. Хорошее упражнение.
Что касается глубины, то большинство исследований скажут вам, что 1 метр — достаточная глубина, но на самом деле это зависит от типа грунта в вашем районе. В конечном счете, ваша цель — копать до тех пор, пока не достигнете «твердой земли». Это может быть 1 м вниз, но в равной степени может быть 2 м вниз или 600 мм. Все зависит. Честно говоря, я не совсем понял, что имелось в виду под «твердой землей», но когда вы достигаете ее, это становится очевидным. Наша земля становится очень твердой и плотной — почти до такой степени, что с нее можно смахнуть рыхлую почву. Когда мы достигли этого, мы продвинулись на 100 мм дальше, просто чтобы убедиться. Я скажу: будьте осторожны, не заходите слишком глубоко. В конечном счете, вы просто увеличиваете себе работу и увеличиваете стоимость бетона, который вам придется заливать обратно.
0003Итак, к концу дня траншея была вырыта. Мы прикрыли траншею всем, что смогли найти, чтобы защититься от дождя, открыли немного пива и восхитились своей работой.
Следующим шагом было бы подумать, как мы могли бы избавиться от огромного холма земли, который только что остался в саду. Мы решили дать Руперту немного поиграть с ним и подумать о том, что мы будем делать с ним утром.
