Джи планка для софитов: J – профиль к виниловым софитам для кровли – купить по цене от 301 руб. | Каталог Грандлайн

характеристика, назначение, размеры, цвет, правила установки, фото, видео

J-образная фаска используется в качестве ветровых заслонок и карнизных планокДоборные, или комплектующие, элементы для выполнения облицовки фасадной части сооружений сайдинговыми панелями выполняют ряд функций, среди которых эстетическая: использование этих деталей позволяет придать зданию весьма изящный и завершенный облик.

Кроме того, доборные элементы позволяют обшивке выглядеть однородной и долговечной благодаря высокому уровню плотности прилегания, а также идеальной геометрии. Не стоит забывать и о защитной функции таких элементов, которые обеспечивают предохранение фасадной части строения от воздействия внешних агрессивных факторов.

Декоративный аксессуар в виде J-образной профильной планки предназначен для выполнения отделки лобовых досок, расположенных в подкровельном пространстве фасадной части зданий

Основные сведения

Комплектующие должны быть подобраны максимально тщательно.

Именно от качества этих элементов зависят многие показатели:

• параметры теплозащитных и влагоустойчивых свойств сайдинговой отделки дома;
• предотвращение попадания атмосферных осадков через щели обшивки, а также различные фасадные проемы;
• параметры жесткости, а также устойчивости всех элементов ПВХ-конструкций, от которых зависит сохранность и стабильность сайдингового покрытия.

Кроме того, применение оригинальных комплектующих элементов для сайдинговых панелей позволяет получить красивый, индивидуальный и максимально аккуратный внешний вид фасадной части. У потребителя есть возможность выбирать цветовую гамму аксессуаров к используемым в отделке сайдинг-панелям. Можно выполнить контрастную цветовую отделку или выбрать однотонный вариант.

Наборы комплектующих аксессуаров для монтажа сайдинг-панелей включают все необходимые для выполнения обшивки элементы.

Наборы комплектующих аксессуаров для монтажа сайдинг-панелей включают все необходимые для выполнения обшивки элементы

Характеристика и назначение

J-образные фаски выпускаются производителями с учетом всех требований, предъявляемых к такому типу материалов.

J-образные фаски выпускаются в формах и размерах, которые специально рассчитаны технологами компаний-производителей в зависимости от типа и вида отделочных сайдинг-панелей. Что касается цветовой палитры, фаски производят в оттенках, соответствующих цветам основных отделочных сайдинговых панелей.

Материал, используемый при изготовлении данного комплектующего аксессуара, обладает высоким уровнем прочности и морозостойкости. Элементы не требуют особого ухода и обслуживания на протяжении всего эксплуатационного срока.

J-образные фаски выпускаются производителями с учетом всех требований, предъявляемых к такому типу материалов

Размеры и цвета

Декоративный аксессуар в виде J-образной профильной планки предназначен для выполнения отделки лобовых досок, расположенных в подкровельном пространстве фасадной части зданий. Как правило, длина такого комплектующего элемента составляет 3 метра.

Наиболее востребованы комплектующие в следующих цветах:

• белый;
• «Жемчужина»;
• светло-желтый;
• светло-бежевый;
• «Орех»;
• светло-серый;
• светло-зеленый;
• темно-коричневый.

Наибольшей популярностью у потребителей пользуется белая J-образная фаска от «Альта-сайдинг»

Следует помнить, что белый цвет комплектующих элементов относится к категории универсальных и прекрасно сочетается с сайдинговыми отделочными панелями для фасадов практически любого оттенка.

Наибольшей популярностью у потребителей пользуется белая J-образная фаска от «Альта-сайдинг» длиной 3,66 м, выпускаемая на заводе в Череповце.

Вас также может заинтересовать статья, в которой рассказывается об особенностях подшивки карниза крыши сайдингом.

Монтаж софитов для крыши (видео)

Правила установки

При выполнении монтажных работ по облицовке фасадной части здания сайдинговыми панелями следует обратить особое внимание на конструкционные различия комплектующих элементов:

• J-образный профиль, или J-trim, необходимо использовать для окантовки любых присутствующих в отделке вертикальных срезов, включая дверные и оконные проемы, места примыканий стен по наклонным линиям к кровле на участке фронтона. Кроме того, данный доборный элемент применяется в процессе подшивки, а также крепления софитов. Следует учитывать тот факт, что отделка арочных проемов требует применения гибкого варианта J-образного профиля.
• J-образная фаска, по-другому называемая ветровой или карнизной доской, широко используется в качестве ветровых заслонок и карнизных планок. Применение данного комплектующего аксессуара зависит от конструкционных особенностей кровельной части здания.
• Наличники, или широкие J-образные планки, представляют собой профильный широкий элемент, применяемый в процессе отделки оконных, а также внешних дверных проемов.

Горизонтальный вариант J-образной фаски устанавливается в соответствии с основными правилами закрепления всех горизонтальных элементов. Наклонный вариант J-образной фаски закрепляется в соответствии с правилами по установке вертикальных отделочных элементов. Для обустройства верхней кромочной части ветровой доски следует применять финишный профиль.

Горизонтальный вариант J-образной фаски устанавливается в соответствии с основными правилами закрепления всех горизонтальных элементов

При установке фаски выполняется защелкивание элемента в финишную планку посредством специальных конструкционных зацепов. При необходимости выполнить качественное удлинение J-образной фаски элементы должны быть закреплены с нахлестом в два сантиметра.

Как правило, гарантия долговечности облицовочного покрытия предоставляется при условии использования рекомендованных к установке производителем отделочного материала комплектующих или доборных элементов. J-образные фаски и планки очень важны при выполнении сайдингового покрытия. Их правильное использование позволит получить максимально надежную и долговечную отделку.

Установка J-фаски (видео)

Добавить комментарий

Джи фаска для софитов, фото, g профиль

Главная > Инструкции по монтажу > Сайдинг Docke > Установка соффитов и J-фаски

Звони — получи лучшую цену в Москве!

Монтаж соффитов Docke

Софиты выполняют не только декоративные функции, но ещё и участвуют в процессе вентиляции пространства под кровлей дома. Особенно важно, по мнению специалистов компании Строймет, проветривание утеплителя, который в обычных чердачных конструкциях лежит на перекрытиях, а в мансардах занимает промежутки между стропильными ногами. Для эффективной циркуляции воздуха необходимо, чтобы суммарная площадь вентиляционных отверстий составляла не менее 1/150 от общей площади проветриваемого пространства.

Перед приобретением софитов выполняется расчёт, какая часть сайдинговых панелей остаётся глухими, а какая часть – с перфорацией. Чтобы сделать такой расчёт, сначала общая площадь проветриваемого пространства делится на 150. Из получившейся величины вычитается площадь уже имеющихся вентиляционных отверстий, к которым относятся слуховые окна, специальная перфорированная черепица и др.

То, что осталось, как раз и будет размером софитных панелей, которые должны обеспечить правильное проветривание. Известно, что стандартный перфорированный софит Docke имеет порядка 1500 мм2 отверстий (сквозных). Следовательно, несложно подсчитать суммарное количество софитных вентиляционных панелей, а затем определить порядок их чередования с обычными софитами.

Сам процесс установки несложен и сводится к монтажу двух крепёжных профилей, один из которых размещается вплотную к стене дома, а второй крепится к свесу крыши, который может быть открытым или закрытым. В первом варианте стропила ничем не прикрываются и видны, если взглянуть на дом снизу. На практике обычно используются не стропила, а т.н. кобылки, то есть удлинительные доски, которые жёстко крепятся к стропильным ногам.

При значительном размере кобылок их крепят ещё и к стене, в результате чего получается треугольник. Если этот треугольник подшить снизу досками, такой свес получает название закрытого. При использовании винилового сайдинга операция подшивки посредством досок оказывается излишней, так как сами софиты имеют прочность достаточную, чтобы выполнить эту функцию. Именно так поступают при строительстве нового дома, а если кровельные работы ведутся уже на существующей крыше, панели укладываются непосредственно на доски.
Внимание! В компании Строймет вы можете купить современные кровельные материалы по низким ценам! Мы предлагаем качественную кровлю от ведущих российских и европейских производителей — Ruukki, Weckman, Grand Line, Металл Профиль, Stynergy, Tegola, Ruflex, Shinglas и др.

Если выбран именно этот вариант, специалисты компании Строймет рекомендуют провести тщательную ревизию и убедиться в прочности старой обшивки. В случае, когда доски сгнили, и ремонт простыми средствами невозможен, лучше вообще отказаться от использования старой обшивки. Вместо этого выполняется частичный демонтаж карнизного свеса, а затем устанавливаются виниловые софиты, например, по варианту открытого свеса. Важно, что монтаж силовых и коммуникационных кабелей, а также установку арматуры осветительных приборов нужно делать до монтажа софитов.

Приведённые на этой странице иллюстрации (рис. 52) наглядно показывают варианты монтажа принимающих профилей. Изучив рисунки можно выбрать способ, который наиболее удобен для имеющейся стропильной системы. В любом случае монтаж софитов лучше сделать до завершения укладки на стенах рядового сайдинга. С практической точки зрения самый удобный момент – когда работы дошли до установки последней резаной рядовой панели с «зацепами». Появляется возможность избежать ошибки в монтаже завершающей рейки и в размерах финальной рядовой панели.

Единственное, что требуется, – не забыть о температурном зазоре между софитами и профилем.

Рис. 52. Способы крепления софитов:

а – вариант с открытым свесом; б – вариант с закрытым свесом; 1 – софит; 2 – J-фаска; 3 – прижимной профиль; 4 — J-профиль; 5 — молдинг; 6 — вспомогательный брусок.

Монтаж софитов начинается с установки на свесе кровли принимающего профиля. В качестве такого элемента используется либо специализированная J-фаска, либо обычный универсальный J-профиль Docke. Высота установки посредством строительного уровня переносится на стену, и в этой точке монтируется принимающий профиль. При обнаружении криволинейности, дефект следует устранить, для чего используются подходящие деревянные планки.

Средняя величина выноса скатов кровли лежит в пределах от 30 до 50 см, при этом расстояние между обеими частями принимающего крепежа сайдинговых панелей лежит в тех же пределах. Основная часть крыш попадает в указанный диапазон, что упрощает монтаж. Так, на свесах открытого типа, если их вынос не превышает 40 см, можно вообще отказаться от крепления софита, который просто заводится в жёлоб соответствующего принимающего профиля. Если расстояние больше, устанавливаются дополнительные рейки, к которым панель привинчивается саморезами. При эксплуатации кровли в условиях повышенных ветровых нагрузок специалисты компании Строймет рекомендуют такие рейки устанавливать в любом случае, а расстояние между точками крепежа не должно превышать 20 см.

Сами софиты устанавливаются предельно просто. Сначала отрезается панель требуемой дины (с учётом удвоенного размера теплового зазора). Один конец панели заводится в жёлоб профилей, а другой – укладывается в противоположный принимающий элемент. Тепловые зазоры делаются в обязательном порядке, даже при минимальной длине софитов, и дело тут не в компенсации линейного расширения. Опытным путём было установлено, что именно такая величина является оптимальной для простой установки в пазы. Последующие части устанавливаются аналогично, сцепляясь замками с предыдущими. Если панель входит в профиль плохо, лицевую планку последнего можно в процессе монтажа слегка отгибать. Делать это следует осторожно – слишком большие усилия приводят к трудноисправимой деформации профиля.

Вставка софитов «в обвязку»

Этот способ монтажа также часто применяется на практике. Он более быстр и заключается в том, что принимающий профиль на свесе крыши не закрепляется жёстко, а лишь слегка наживляется. В незакрепленный профиль вставляются все заранее раскроенные софиты, которые защёлкиваются замками, а затем выполняется окончательное крепление принимающих профилей.

Рис. 53. Подшивка углов:

а – на косой угол; б – на прямой угол; 1 – принимающий профиль; 2 – софит; 3 – Н-профиль; 4 – пристенный профиль; 5 – J-профиль.

Софиты соединяют под прямым или косым углом (рис. 53). В последнем случае монтируется H-профиль по диагонали, а панели софитов подрезаются так, чтобы они соответствовали углу, сформированному Н-профилем. Вместо Н-профиля можно использовать пару одинаковых универсальных J-профилей. Для лучшего визуального эффекта софиты раскраивают так, чтобы их центральные V-образные желоба составляли одну линию. При стыковке «на прямой угол» закреплённые на стену профили продолжают до пересечения, а линия примыкания закрывается J-профилем.

Некоторые особенности имеет установка софитов над верандами и входными группами (рис. 54). Когда направление укладки совпадает с ориентацией балок перекрытия, перпендикулярно этим балкам монтируется деревянная обрешётка. Если же направление укладки ведётся под прямым углом к балкам, иногда оказывается возможным непосредственное крепление софитов к перекрытию. Условие допустимости прямого монтажа – шаг балок, не превышающий полуметра. Если это расстояние больше, сначала делается перпендикулярная обрешётка, к которой саморезами или гвоздями прикрепляется контробрешётка.

Рис. 54. Монтаж софита над открытой верандой

1. софит; 2. фаска; 3. J-профиль.

Пример устройства софита над открытой верандой

Монтаж J-фаски

Для защиты деревянных ветровых досок или причелин предназначаются виниловые J-фаски. Если такие элементы располагаются горизонтально, монтаж ведётся по обычным правилам крепления сайдинга Docke, когда все крепёжные саморезы заворачиваются по центрам перфорированных отверстий. При наклонном ориентировании причелины фаски крепят по требованиям, предъявляемым к установке вертикальных элементов. Если коротко, то первый шуруп заворачивается у верхней кромки верхнего отверстия, а остальные саморезы ставятся по центрам.

К верхней кромке причелины добавляется финишный профиль, кроме того, устанавливаются принимающие профили и укладываются софиты. J-фаска (рис. 55) вставляется соответствующей стороной на зацепы финишного профиля, а другая её сторона посредством саморезов соединяется с обшивкой карниза.

Рис. 55. Крепление J-фаски:

1. завершающий профиль; 2. J-фаска; 3. причелина; 4. деревянная обшивка.

Чтобы прикрыть торцы J-фасок (рис. 56), используют фрагмент профиля, который подрезается и сгибается под прямым углом. Удлинение фасок не отличается от стыковки любых других элементов, соединяющихся внахлёст, величина которого составляет 2,5 см по лицевой стороне. Скрытая часть подрезается на величину температурного зазора, который равен на практике 2–10 мм.

Рис. 56. Загиб и нахлёст J-фасок:

а – загиб; б – нахлёст.

Использование j-планок

По сравнению с другими способами обшивки наружных стен, виниловый сайдинг из панелей, выполненных под блок-хаус, имеет внушительный перечень достоинств. Однако все они могут проявить себя в полной мере только при строгом соблюдении технологии монтажа с использованием качественных элементов крепления.

Существует определенный набор аксессуаров, используемых для закрепления виниловых блок-хаус панелей в разных местах фасада, в том числе и в точках сопряжения поверхностей. Почти все эти крепежные детали, такие как внутренний или внешний угол, Т-планка, стартовый профиль или приоконная планка, имеют узкоспециализированное назначение. И только j-планка для сайдинга имеет широкий спектр применения на различных участках.

Свое название данный вид профиля получил благодаря тому, что на торцевом срезе он напоминают латинскую букву j (джей) или «g» («джи»). Таким образом получилось еще одно название — g-планка для сайдинга.

Сложные архитектурные решения — легкая отделка с профилями.

Современные архитектурные решения подразумевают разнообразие и сочетание нестандартных форм. Облицовку поверхности любой сложности без проблем можно осуществить именно виниловымыми панелями, благодаря использованию g-профиля для сайдинга. Он позволяет осуществить надежное и внешне эстетичное крепление на вертикальных и фронтальных срезах, при непрямых внутренних и наружных углах и в ряде других сложных случаев.

Для удобства монтажа разработчики предлагают различные варианты исполнения джи-планки для сайдинга. У нас в ассортименте также представлены не только j-профили для отделки сайдингом, но и планки для оформления пространства под крышей, возле окон и дверей, для внешних и внутренних углов.

Цена на джи-профиль для сайдинга зависит от производителя и цветового оформления. Если для окрашивания наружной части панелей и планок потребовалось нанесение дополнительного покрытия, то изделия находятся в более дорогой ценовой категории.

Итак, описания и фото j-профиля и других комплектующих для сайдинга, а также консультации наших специалистов помогут выбрать в каталоге всё, что нужно вам для отделки. Закажите сайдинг у нас!

Если нужно купить софиты Vox в Минске, то вы попали по адресу. Вы можете ознакомиться с каталогом представленных товаров на нашем сайте, узнать все цены, размеры и характеристики софитов, а также получить бесплатную консультацию по всем интересующим вас вопросам. Кроме непосредственно самих облицовочных панелей сафитов, для обустройства свесов и фронтонов, Вам понадобится еще ряд комплектующих материалов для крепления панелей.

Софитная система вокс состоит из следующих элементов:

• J планка: служит опорой и направляюшей при монтаже панелей софита.Устанавливается вдоль ската крыши. А так же вдоль стены дома, если скат закрытый.
• Стартовая планка: первая полоса для начала ряда панелей софитов.
• Наличник: завершающий профиль увеличенной ширины (используется как декоративный элемент).
• Наружный угол: Для изгибов крыши (наружных углов) с любым размером угла.
• Н-планка: служит дополнительной опорой и декоративным элементом в местах соединения панелей.
• Внутренний угол: Для изгибов крыши (внутренних углов) с любым размером угла.
• Финишная планка: Закрывает набранную из софитов панель в конце.
• F-планка: Служит опорой и направляюшей. Устанавливается вдоль стены дома, если скат открытый.
• J-фаска: фризовая полоса комбинированная. Устанавливается вдоль ската крыши вместо J-планки. Служит одновременно для облицовки ветровой доски крыши.

Купить комплектующие для софита: J-планка, J-фаска, планка соединительная…

Если нужно купить комплектующие для софитов от производителя Vox в Минске, то вы попали по адресу. Вы можете ознакомиться с каталогом представленной продукции на нашем сайте, узнать все цены, размеры и характеристики, а также получить бесплатную консультацию по всем интересующим вас вопросам.

J-фаска для софита используется для подшивки крыши.

Важно применять J-фаску к софитам по технологии разработанной изготовителем, тогда она будет служить и выполнять свои функции все гарантированные 50 лет и более. Она закрывает лобовую доску.

У нас представлены все оригинальные необходимые для отделки софита доборные элементы и комплектующие софита. Обратите внимание на характеристики и описание интересующих вас элементов, там указаны точные размеры и вес.

Ознакомится с ассортиментом аксессуаров и комплектующих для софита важно не только профессиональным строителям и любителям, но и заказчику, поскольку выбор качественных комплектующих играет не мене важную роль для отделки фасада.

Правила транспортировки j-фаски просты, при перевозке, коробки должны лежать на ровной поверхности и не быть пригружены сверху.

Универсальная J-фаска к софитам для подшивки крыши

Новинками Деке также является j-фаска. Использование усовершенствованной технологии производства, позволяет продукции гарантированно противостоять воздействию атмосферных явлений.
Обратите внимание, что размеры и характеристики указаны в описании Джей фаски.
Характеристики и размеры j-фаски к софитам, Вы можете посмотреть нажав на конкретный товар, например на «j-фаска», там указаны его размеры и описание.

J-фаска для софита Деке

Используется для отделки фронтонных, лобовых, карнизных досок.

Этот элемент необходим при монтаже соффита, когда нужно закрыть лобовую доску к которой монтируется водосточная система.

Сайдинг – самый распространенный на сегодняшний день вариант облицовки фасадов. Именно благодаря внешней облицовке дом обретает аккуратный и привлекательный внешний вид. Но, чтобы облицовка выглядела законченной, одних панелей недостаточно. Нужны также дополнительные комплектующие, например, планки, J-профиль и J-фаска.

Что такое J-профиль

Для начала стоит разобраться, что представляет собой этот вид комплектующих. Свое название эта планка получила благодаря внешнему сходству с латинской буквой J.

Этот вид профиля является незаменимым и универсальным для монтажа сайдинга. Но самый распространенный вариант использования – закрытие рядового сайдинга сбоку. В данном случае этот элемент крепится на крайней стороне фасада, после чего панели сайдинга вставляются в так называемую «пяту» этого профиля.

Элемент может применяться не только для закрытия сайдинга сбоку. Эта планка может быть использована для обрамления мест, где заканчивается панель сайдинга: как возле окон, так и возле крыши. Дверные проемы тоже могут обрамляться при помощи этой детали.

Благодаря его установке фасад здания приобретает законченный и аккуратный вид.

Комплектующие обычно выпускаются разной высоты. Этот факт стоит учесть при покупке планок. Например, для обрамления дверных или оконных проемов стоит выбрать высокий профиль, низкий же идеально подойдет для обрамления краев фасада здания.

Два основных плюса данного элемента — это универсальность и достаточно низкая стоимость.

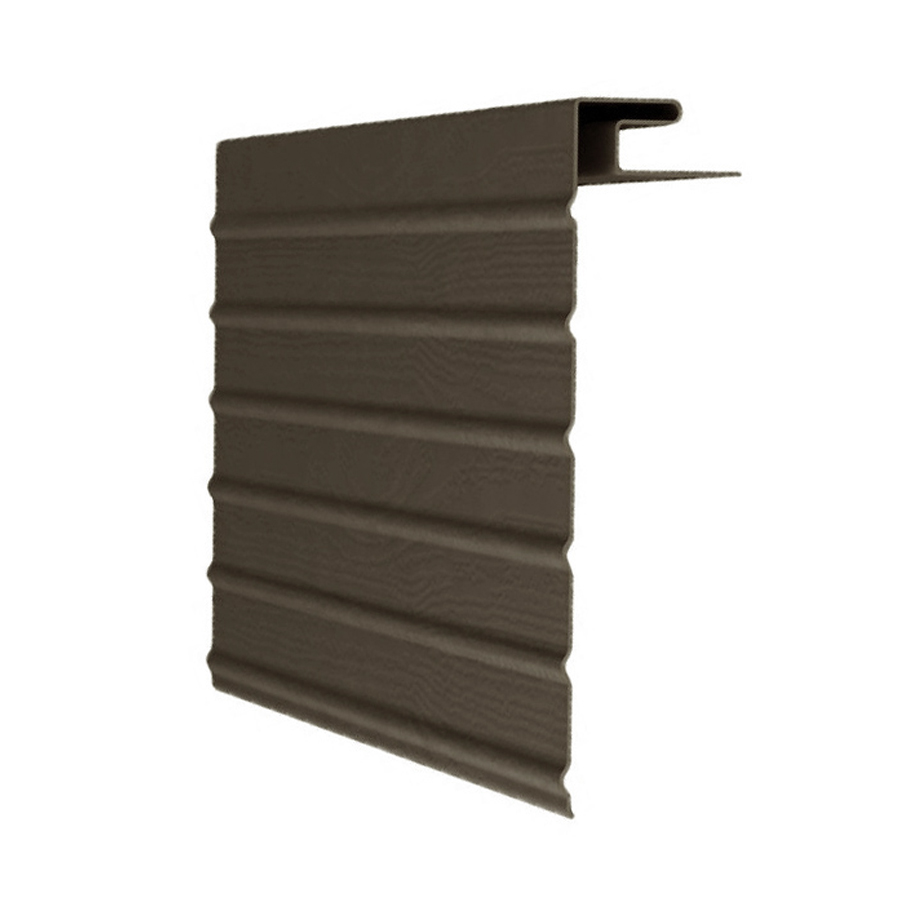

Что такое J-фаска

J – фаску по-другому еще называют «ветровая планка». В процессе облицовки фасадов ее применяют для отделки узких полос плоскости.Она может быть использована как альтернатива предыдущему элементу, так и для облицовки ветровой планки крыши.

Обычно этот тип комплектующих выпускается высотой около 200 мм, а длиной от 3050 до 3660 мм. При необходимости ее легко можно обрезать до нужного размера.

При работе стоит учитывать тот факт, что планка должна монтироваться внахлест. Между собой фаски скрепляются при помощи гвоздей.Использование детали для обрамления ветровых досок помогает добиться законченного и эстетичного вида фасада здания.Зачастую этот вид используют для обрамления углубленных окон и дверей.

Специалисты говорят, что по сути дела J-фаска соединяет в себе два облицовочных элемента – это J-профиль и ветровую планку. Таким образом, она прекрасно может заменить J-профиль при монтаже кровли с использованием софитов.

Где купить J-фаску и J-профиль

Удобнее всего приобретать все необходимые материалы для облицовки фасадов сразу в одном месте. Поэтому компания «Европейские кровли» представляет широкий выбор материалов и комплектующих для сайдинга. У нас вы найдете все: от облицовочных панелей до профилей.

Чтобы приобрести все необходимое, вам даже не придется выходить из дома. С ассортиментом продукции вы сможете ознакомиться прямо на нашем сайте. Оформить заказ совсем несложно. Пара кликов – и выбранный товар у вас в корзине. Цены на материалы и комплектующие для облицовки фасадов вас приятно удивят своей доступностью. Подробности можете уточнить по телефону: +7 (351) 239-04-05.

J-профиль для сайдинга – особенности, виды, инструкции по монтажу

Сайдинг – это один из самых популярных, современных и универсальных материал для отделки внешних стен зданий различного назначения. Сайдингом отделываются жилые дома, промышленные строения, склады и многое другое. Однако для того, чтобы произвести монтаж сайдинг-панелей правильно, а  также чтобы все здание выглядело красиво, гармонично и законченно, необходимо приобрести различные комплектующие и дополнительные элементы. Например, для оформления оконных проемов и дверей (да и для ряда других работ) необходим J-профиль для сайдинга.

J-профиль для сайдинга

Что это такое и зачем нужно?

Комплектующих, которые используются при монтаже панелей сайдинга, существует очень много. У каждого из элементов свое предназначение, определенный внешний вид и конкретная форма. J-профиль – это тоже необходимая деталь, которая используется для нескольких целей. Это может быть закрытие ряда сайдинг-панелей сбоку, оформление дверных/оконных проемов и так далее. Например, J-профиль может быть укреплен по краю фасада дома, а в его «пяту» (специальный паз) и вставляются сайдинговые панели. В общем, используется он там, где кончается линия сайдинга, и нужен, чтобы обшивка получила законченный и аккуратный вид.

Виды профилей для установки панелей

На заметку! Такое название этот элемент получил благодаря своей форме, напоминающей латинскую букву J.

J-профиль

J-профиль можно назвать универсальным – благодаря особенностям своего строения, он часто может заменять и другие элементы, необходимые для монтажа сайдинг-панелей. Это – одно из главных его достоинств. При этом профиль стоит достаточно дешево.

Монтаж сайдинга вокруг окон, дверей

Для чего может использоваться J-профиль

1. Декорирование и перекрывание торцевых частей ряда установленных сайдинг-панелей. Абсолютно любые срезы, будь они на торце дома или в районе окна, легко скроет собой именно такой элемент, как J-профиль. В общем, это его основное предназначение. Также с его помощью можно задекорировать зазор между двумя типами разных материалов для отделки. Для этой цели может применяться как широкий, так и стандартный узкий профиль.

   Области применения j-профиля

2. Замена финишного элемента, который очень напоминает по форме J-профиль. Именно поэтому может быть легко заменен этой планкой.
3. Завершение оформления фронтонов. J-профиль чаще всего применяется под крышей по наклонным боковым линиям фронтона. Дело в том, что обычный финишный профиль не справится с задачей фиксации ряда сайдинг-панелей в этом месте, а вот J-профиль отлично выполнит данную задачу и придаст законченный вид этой части дома. Есть в продаже, конечно, и специальные фронтонные финишные планки, но в магазинах они попадаются редко ввиду своей непопулярности.

   Схематическое фото установки J-профиля

4. Замена угловых элементов. Если использовать на углу дома два J-профиля, то можно обойтись и без специально предназначенного углового. Это достаточно экономный вариант и допускается в случае, если денег на обшивку дома не так уж много. Однако качество углового соединения оставляет в этом случае желать лучшего. Для надежности углы проклеивают рубероидом.
5. Обрамление горизонтально расположенных карнизов. С одной стороны софиты могут быть закрыты J-профилем. При этом сначала монтируется сам элемент, а уже потом устанавливаются софиты.
6. Заглушка углового элемента снаружи в верхней/нижней его части при необходимости. Для этого можно отрезать кусок J-профиля такой длины, чтобы она была равна двойной ширине углового элемента. В центре полоски следует прорезать уголок, а затем отрезок складывается таким образом, чтобы аккуратно и плавно огибал угол, который следует закрыть.

Обход окна сайдингом

Внимание! Не стоит заменять J-профилем стартовый элемент, на который «садится» весь ряд во время облицовки дома. Дело в том, что из-за особенностей формы в таком профиле будет скапливаться вода, а еще одной причиной является его явная декоративность. При сильном ветре J-профиль не удержит основной отделочный материал, который может оторваться.

Также не советуют использовать два соединенных между собой J-профиля вместо одного Н-элемента. Дело в том, что между стыками постоянно будут скапливаться вода, грязь, пыль, из-за чего элемент будет выглядеть неопрятно и испортит внешний вид дома.

J-профиль для сайдинга 3050 мм NORDSIDE, белый

Стык J-профиля

Видео – Монтаж элементов сайдинга

Виды J-профиля

J-профиль бывает нескольких видов. И в зависимости от конкретного случая, будет использоваться определенный тип комплектующего.

Таблица. Основные типы J-профиля.

Вид	Описание
Обычный	Название этого типа говорит само за себя. Его высота – 46 мм, а ширина «пяты» – 23 мм. При этом у разных фирм-производителей параметры могут немного отличаться. Используется такой профиль как раз для оформления торцевых частей ряда сайдинг-панелей.
Для проемов арочной формы	Часто используется для обрамления проемов, имеющих форму арки. Чтобы этот профиль мог изгибаться по необходимой дуге, на его «полочке» имеются специальные насечки. По ним делают в нужных местах разрезы и изгибают профиль так, как нужно в конкретном случае. При помощи этого элемента можно красиво оформить арки, круглые окна, а также различные декоративные элементы. Размеры у такого J-профиля такие же, как и у обычного.
Широкий	Он также называется «наличник». Этот вид профиля в целом выглядит как обычный, но имеет большие размеры – его высота варьируется от 85 до 91 мм. При этом ширина будет точно такой же, как и у обычного. Чаще всего такой J-профиль применяется для оформления дверных и оконных проемов.

Цены на J-профиля

J-профиля

Сколько нужно покупать

Чтобы не переплачивать лишние деньги и не закупить излишка материала, перед началом монтажа сайдинга следует произвести точные подсчеты количества каждого элемента, в том числе и J-профиля. Рассчитать его просто: если планируется использовать его только для оформления оконных проемов, то вычисляют периметр каждого окна и каждой двери, суммируют все получившиеся цифры и берут столько метров профиля, чтобы закрыть все периметры. Количество деталей легко посчитать, разделив итоговую цифру на длину одного профиля.

Внимание! Обязательно требуется, чтобы куски профиля на одной длине (например, одного края окна) не стыковались между собой – смотреться это будет некрасиво. Нужны цельные планки.

Замер оконного проема

Если будет устанавливаться софит, то к получившейся цифре после подсчета суммы периметров прибавляют сумму боковых длин софита.

Если планируется использовать J-профиль также на торцевых частях дома и фронтонах крыши, то дополнительно измеряют длины обеих сторон фронтона, а также высоту стены до крыши с каждого из углов. На один угол дома вместо одного специального углового профиля используется два J-профиля. То есть, в итоге на торцы дома идет двойное количество J профилей.

J-профиль крепится к стенам при помощи гвоздей либо саморезов. При этом для монтажа 100 м² сайдинг-панелей расходуется их достаточно много – около 1600 штук. Эти же крепежные элементы применяются и для крепления J-профиля. При этом гвозди следует приобретать со шляпкой около 8 мм и длиной не менее 40 мм, а саморезы – не менее 25 см длиной и диаметром шляпки 8 мм.

Монтаж панелей сайдинга

Установка J-профиля по периметру окна

Как производится установка J-профиля по периметру окна или двери? Рассмотрим производимые работы на примере окна.

Шаг 1. По размеру оконного проема J-профиль нарезают на необходимые отрезки. Для каждого окна замеры производят индивидуально. На подрезку углов, чтобы подогнать их друг к другу, обязательно делают припуск – таким образом, размер каждой детали увеличивают на 15 см.

Для начала нужно нарезать J-профиль

Шаг 2. Под углом 45 градусов нарезают на каждом отрезке J-профиля угловые стыки.

Нарезка угловых стыков

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

Шаг 3. В верхнем элементе делают «язычки» длиной 2 см для того, чтобы защитить внутреннюю часть облицовки от негативного воздействия окружающей среды.

«Язычок» длиной 2 см для того, чтобы защитить внутреннюю часть облицовки

Шаг 4. Монтаж J-профиля на окно начинают с нижней части. Устанавливают первую деталь вдоль нижней границы окна, закрепляя саморезами.

Крепление J-профиля в нижней части окна

Шаг 5. Затем монтируют боковые отрезки J-профиля.

Монтаж боковых отрезков J-профиля

Шаг 6. Устанавливают верхний элемент J-профиля оконного проема.

Установка верхнего элемента оконного проема

Шаг 7. «Язычки» вставляют в боковые отрезки J-профиля.

«Язычок» вставлен в боковой отрезок J-профиля

Внимание! Закрепление каждого элемента производится обязательно по центру специальных отверстий для крепежа. Правильность крепления проверяют, перемещая элементы вдоль своей оси.

Монтаж J-профиля на фронтоны

Цены на популярные модели шуруповертов

Шуруповерты

Рассмотрим, как будет производиться монтаж этого элемента на щипцовую крышу. Щипцовая крыша – эта та самая привычная для нас кровля двускатная. В домах с такими крышами стены часто плавно переходят в стены-фронтоны. Поэтому фронтон у такого строения зачастую так и называется – щипцом.

Щипец

Обычно установка профиля в этом случае ничего трудного собой не представляет, но в общих чертах процесс его монтажа описать стоит. Особую сложность здесь вызывает стык двух профильных деталей в месте конька крыши – угол тут не обязательно будет равен 45 градусов. Напротив, скорее он будет тупым.

Для того чтобы не ошибиться во время нарезки J-профиля, готовят шаблон стыка из двух ненужных обрезков профиля. Один из них прикладывают в области конька крыши, а затем вплотную под кровельный навес кладут второй кусок. На первом отрезке J-профиля намечают маркером линию наклона крыши. Шаблон подрезают, как указано на схеме.

Установка J-профиля на щипец

Далее по подготовленному лекалу отмеряют отрезок J-профиля, который далее будет применяться с левой стороны крыши. Шаблон под углом 90 градусов кладут лицевой стороной вверх на отрезок J-элемента и делают отметку, затем отрезают лишнее полностью по проведенной линии.

Перевернув самодельный шаблон «лицом» вниз, размечают второй отрезок J-элемента. После обрезки он будет установлен с правой стороны крыши.

Внимание! Во втором случае у профиля при обрезке оставляют гвоздевую планку.

Получившиеся отрезки профилей стыкуют и закрепляют на стене при помощи саморезов, первый из которых вкручивается в верхней точке самого верхнего отверстия под крепеж. Прочие саморезы вкручивают в центральной части гвоздевого гнезда. Шаг между крепежными элементами – около 25-30 см.

Крепить сайдинг нужно по центру специального отверстия

Установка сайдинга на фронтон

Монтаж профиля для софитов

Здесь профиль крепится довольно просто. Для этого под карнизом, который будет закрываться софитом, вдоль стены приколачивают опору в виде деревянной балки – именно на нее и будет монтироваться профиль. Если вдруг такой опоры нет изначально, ее обязательно устанавливают дополнительно.

Монтаж профиля для софитов

Напротив первого J-профиля крепят второй. Получившееся между ними расстояние измеряют, отнимают от него 1,2 см и вырезают именно такой ширины детали софита, которые затем вставляют между двумя J-профилями. При этом закрепляют софит в перфорированных отверстиях.

Софиты устанавливают в пазы J-профиля с обеих сторон (со стороны стены и с торца крыши, если ветровая доска отсутствует)

Облицовка фасада сайдингом

Строительство частного дома подразумевает не только его внутреннюю отделку, но и обшивку внешней части, то есть фасада. Самое популярное на сегодняшний день решение – это сайдинг, то есть панели из разных материалов с замком и кромкой. Он обладает целым рядом ценных преимуществ, отличными эксплуатационными характеристиками и привлекательным внешним видом. Более детально читайте здесь.

Советы

Несколько слов о цвете J-профиля. Как правило, элемент выпускается в таких же цветовых вариациях, как и сам сайдинг, потому подобрать по оттенкам этот элемент обычно получается без особых проблем. Но в отдельных случаях при отделке дома профиль может быть использован другого, контрастного цвета. Несмотря на то, что дизайнеры часто используют этот прием и считают его одним из удачных способов декорирования здания, все же экспериментировать с цветами следует аккуратно. Важно помнить, что не всегда такие вставки смотрятся гармонично.

Отделка розовым сайдингом

Отделка виниловым сайдингом

Также нужно помнить, что темные элементы будут сильно нагреваться на солнце, поэтому сайдинг и профиль таких оттенков не стоит применять на солнечной стороне даже в небольших количествах. Из-за воздействия солнечного света они могут искривиться и потерять внешний вид (речь идет именно о пластиковых деталях).

Совет! Чтобы профили, использовавшиеся для оформления фронтонов крыши, меньше нагревались, в процессе их монтажа можно сделать небольшой отступ от угла стыка крыши и стены – достаточно 2,5 см.

Обшивка фронтона сайдингом. Один из вариантов

Иногда профили на фронтонах кровли могут вообще не ставить, мотивируя подобное решение тем, что это позволяет сэкономить определенные средства, а элементы декора все равно не видно. Но все же не стоит пренебрегать использованием J-профиля в этом месте: дело в том, что во время сильного дождя влага через оставшиеся щели будет проникать между стеной дома и сайдингом, в итоге облицовка строения не сможет выполнять защитной функции – дерево все равно будет излишне увлажняться и терять свои качества.

что это такое, размеры, цена, монтаж

Сайдинг — это распространенный материал для наружной облицовки стен зданий. Он включает в себя сайдинг-панели и комплект доборных деталей для устройства и финишной отделки облицовки. К доборным элементам относятся профили, углы, софиты и планки различной формы и размера. J-профиль для сайдинга может заменить практически все эти элементы. Статья поможет подобрать нужный тип профиля, рассчитать требуемое для работы количество планок и правильно смонтировать облицовку.

Что это такое

профиль — многофункциональный добор, который необходим для устройства обшивки из сайдинга. Его название связано со сходством формы профиля с латинской буквой «J». Иногда этот элемент называют G-профилем, но это название употребляют значительно реже. J-профиль — важная и почти незаменимая деталь облицовки из металлического и винилового сайдинга.

Это одновременно соединительный и декоративный элемент, который, в комплекте с другими доборными деталями, обеспечивает устойчивость к неблагоприятным факторам окружающей среды, прочность и герметизацию соединения всех частей обшивки фасада, а также улучшает ее декоративные качества.

Для чего нужен J профиль

Изначально J-планка для сайдинга создавалась для использования в качестве заглушки торцов панелей. Сейчас она применяется для облицовки проемов, а также карнизов крыш. С помощью этого профиля можно закрепить софиты, его используют как альтернативу финишной планки и углового профиля. При необходимости им заменяются все типы профиля, кроме стартового. Его основное назначение — придание облицовке из сайдинга аккуратного и завершенного вида.

Не рекомендуется использовать J-профиль вместо стартового профиля, так как эта деталь относится к отделочным, а не крепежным, и такая конструкция будет ненадежной.

Характеристики и особенности

Производители выпускают различные по материалу, назначению, цвету и размеру J-профили. Так как этот элемент служит универсальной частью обрешетки, существуют различные виды планок в соответствии с назначением профиля и типом сайдинг-панелей.

Выпускают 3 основных типа J-планок:

1. Стандартный – длина 3,05-3,66 м, высота 46 мм, ширина 23 мм.
2. Арочный – с теми же размерами, имеет дополнительные насечки.
3. Широкий – длина 3,05-3,66 м, высота 85-91 мм, ширина 23 мм.

Так как доборы разных марок могут иметь размеры отличные от стандартных, рекомендуется приобретать отделочные панели и профили одной марки.

Где применяется

J-профиль может быть использован в следующих случаях:

• Декоративная облицовка проемов.
• Завершение облицовки сайдингом фронтонов крыш. Применяется для отведения осадков от стен здания.
• Бюджетная замена угловых деталей. Две J-планки соединяются в этом случае в одну угловую деталь. Рекомендуется проклеить углы рубероидом, чтобы вода не затекала за профиль.
• Отделка горизонтальных карнизов. В этом случае два J-профиля служат опорой для софитов.
• Замена финишных планок.
• В качестве заглушки верхних и нижних торцов угловых элементов.
• Для стыковки сайдинг-панелей с другими поверхностями.

Материалы изготовления

Основными материалами для изготовления доборов в настоящее время остаются металл и пластик. Наиболее распространены изделия из высококачественной оцинкованной стали. Для защиты от негативных природных факторов используется специальное полимерное или порошковое покрытие. Наиболее распространены следующие защитные покрытия:

• PVDF — полимер, состоящий из поливинилиденфторида и акрила. Это покрытие имеет высокую устойчивость к ультрафиолетовому излучению, прекрасные антикоррозионные свойства и низкую горючесть.
• Пураловое. Изготавливается на основе полиуретана, модифицированного полиамидом. Имеет высокую стойкость к механическим повреждениям и коррозии.
• Полиэстеровое на полиуретановой основе. Наиболее популярное покрытие, имеющее высокую цветостойкость.
• Пластизоловое. Производится из поливинилхлорида с включением пластификаторов. Обладает высокой коррозионной стойкостью, в том числе и к агрессивным химическим средам.

Размеры и расчет расхода

Для правильного расчета расхода профиля важно точно выполнить замеры. К фактическим размерам элементов следует добавить 10%.

Чтобы определить количество планок, необходимых для устройства откосов, следует измерить ширину и высоту каждого проема, вычислить периметры и разделить получившуюся сумму на длину профиля.

Необходимое количество деталей для устройства софитов рассчитывают также, измерив первоначально длину и ширину карниза. Расчет количества элементов для отделки углов стен и фронтонов двускатных крыш следует начинать с замеров высоты стен и длины фронтонов. При этом необходимо удвоить получившееся число, потому что для замены одной угловой детали требуется два J-профиля.

Не рекомендуется стыковать отдельные части профиля на одном элементе. Лучше взять целые планки.

Разновидности

К группе J-элементов относятся 3 типа деталей:

• J-профиль применяется для облицовки проемов, и стыков фронтона и крыши. Ширина элемента 23 мм, высота 46 мм, длина может варьироваться от 3,05 м до 3,66 м.
• J-рейки выпускаются двух видов. Гибкие рейки предназначены для обрамления арочных сводов над проемами и облицовки фигурных фрагментов облицовки. Узкие рейки применяются для устройства софитов и боковых краев сайдинг-панелей. Стандартная высота такого элемента составляет 45 мм, ширина 13 мм, длина 3,81 м.
• J-фаска или ветровая планка предназначена для облицовки краев крыш. Ее также можно использовать для обрамления углубленных проемов. Стандартная высота планки 200 мм, ширина 25 мм, длина 3,05-3,66 м.

Производители и цены

На строительном рынке представлен широкий выбор доборов российского и зарубежного производства. Ниже представлено сравнение цен и характеристик некоторых наиболее популярных моделей.

Вид профиля	Размеры	Цвет	Цена за 1 шт.
Для винилового сайдинга
«Grand Line»
Стандартный	длина — 3000 мм, высота — 40 мм, ширина — 22,5 мм	белый, коричневый	115-135 р.
Широкий	длина — 3050 мм, высота — 91 мм, ширина — 22 мм	белый, коричневый	300-350 р.
J-фаска	длина — 3000 мм, высота — 203 мм, ширина — 32 мм	белый, коричневый	300-360 р.
«Döcke»
Стандартный	длина — 3000 мм, высота — 43 мм, ширина — 23 мм	банан, гранат, ирис, капучино, слива, карамель, лимон	150-200 р.
Широкий	длина — 3050 мм, высота — 91 мм, ширина — 2 мм	сливки, пломбир, киви, слива, крем-брюле, лимон	700 р.
J-фаска	длина — 3000 мм, высота — 203 мм, ширина — 38 мм	пломбир, шоколад, гранат, каштан, графит.	500-600 р.
Для винилового сайдинга
«Grand Line»
Стандартный	длина — 3000 мм, высота — 43 мм, ширина — 20 мм	RAL	360-450 р.
«Дамир»
Стандартный	длина — 2500 мм, высота — 38 мм, ширина — 21 мм	RAL	350-500 р.

Инструкция по установке

Перед началом установки доборных элементов следует подготовить необходимые инструменты:

• рулетка;
• шуроповерт;
• электрический лобзик или болгарка для подрезания доборных деталей;
• пассатижи;
• уровень для точного выставления элементов

Устанавливать J-профили необходимо строго вертикально или горизонтально, за исключением финишных деталей фронтона. Саморезы должны быть вкручены точно по центру продолговатых отверстий в доборе, чтобы обеспечить возможность температурного расширения детали без деформации. Саморезы не рекомендуется затягивать слишком туго, всегда должен оставаться зазор 1-2 мм до поверхности детали.

Установка J-профиля по периметру окна

Перед установкой профиля, следует определить размеры окна и нарезать профиль с припусками 15 см на подрезку углов. Затем по краям каждой части профиля нужно вырезать угловые стыки под углом 45 градусов. Верхнюю деталь, кроме этого, следует надрезать на концах на 20 мм и отогнуть вниз. Эти элементы нужны для отвода воды с верхней части на боковые наличники.

Установку облицовки начинают с нижней детали. Ее выставляют по уровню и закрепляют саморезами. Затем аналогичным образом устанавливают боковые наличники и, в последнюю очередь, верхнюю часть облицовки. Подрезанные элементы в верхнем наличнике необходимо аккуратно заправить в боковые планки.

Монтаж J-профиля на фронтоны

Работу начинают с разметки шаблона для правильной стыковки элементов под коньком. В качестве шаблона можно взять пару ненужных реек и приложить одну из них к обшивке стены, а другую установить под свесом крыши. На первой отмечают линию уклона кровли, а затем подрезают лишнее.

По этому шаблону отмеряют и отрезают планку, которая будет размещаться с левой стороны фронтона. После этого переворачивают лекало и размечают вторую планку для правой стороны. На этой планке оставляют несрезанной лицевую часть.

Подготовленные профили состыковывают и закрепляют с помощью саморезов. Первый саморез устанавливают в верхней кромке крепежного отверстия, остальные — по центрам. Шаг крепежа должен составлять примерно 20-30 мм. Лицевая сторона правой планки должна заходить в канал левой. Если она мешает стыковке, ее аккуратно подрезают.

Монтаж J-профиля для софитов

Процесс монтажа несложен и сводится к установке двух принимающих элементов и закреплению в их пазах софита. Сборка начинается с устройства опоры для J-профиля. Вдоль стены под карнизом следует закрепить деревянную рейку, на которую с помощью саморезов монтируют профиль. С помощью строительного уровня высоту установки переносят на свес крыши и монтируют второй отрезок напротив первого. После этого рулеткой измеряют расстояние между ними с учетом температурного зазора, и вырезают софит требуемой ширины. Затем вставляют его между двумя принимающими профилями и закрепляют в пазах.

При правильном и аккуратном монтаже J-профиль поможет придать фасаду аккуратный и законченный вид. Рекомендуется выбирать доборные элементы, того же производителя, что и сайдинг-панелей. В этом случае обеспечивается соответствие креплений и цветовой палитры.

Стартовая планка для сайдинга: применение, виды, монтаж

Популярность сайдинга для отделки домов объясняется его отличными качественными и декоративными характеристиками. Но получить привлекательный и надежный фасад можно только в том случае, если облицовка комбинируется с качественными доборными элементами. Монтаж осуществляется на предварительно подготовленный каркас, где каждая планка выполняет свою функцию. Одной из неотъемлемых деталей при установке сайдинга является j-профиль.

Важный доборный элемент

Что это такое и зачем нужно

J профиль для крепления сайдинга получил свое название благодаря форме. По внешнему виду он схож с аналогичной буквой английского алфавита. Целей его использования множество.

Такие планки могут применяться как для отделки проемов, так и в качестве соединительного элемента.

С его помощью облицовка становится гармоничной и приобретает завершенный вид. Стоимость детали вполне приемлема, при этом сфера использования достаточно широка.

Для чего может использоваться j профиль

Благодаря универсальности  j-планка может применяться в различных ситуациях:

1. Декорирование краев сайдинга – основная область применения такой планки. Это могут быть срезы на углах, оконных, дверных проемах или крыше, а также возможно соединение двух различных материалов. Для этого используются планки различной ширины. От этого параметра и будет зависеть эстетичность внешнего вида.
2. В качестве финишного элемента. Это связано со схожестью форм планок, что делает возможным замену.
3. Для финишной отделки фронтонов. Другие элементы плохо справляются с задачей фиксации сайдинга по краям крыши. Особая форма j планки дает возможность решить проблему крепления в таких местах.
4. В качестве угловых деталей. В этом случае для крепления потребуется монтаж двух рядов планок. Но при этом соединение не будет максимально надежным, чтобы улучшить качество, потребуется проклеить рубероид.
5. Отделка софитов. После монтажа одна сторона сайдинга может быть задекорирована с помощью j-планки.
6. Для обрамления верхних и нижних частей угловых деталей. Для этого потребуется вырезать планку и согнуть ее, чтобы она имела максимально эстетичный декоративный эффект.

Варианты применения

Несмотря на такую широкую область применения планок j типа, их использование актуально не во всех случаях. Так стартовая планка для крепления сайдинга не может быть заменена такой деталью. Это связано с особой формой элемента. Конструкционные особенности способствуют накоплению влаги, что негативно сказывается на состоянии сайдинга.

Не рекомендуется заменять j профилем H планки, так как в таком случае в зазорах могут собираться пыль и влага, что ухудшит привлекательность фасада.

Кроме того, этот элемент считается поддерживающим, поэтому в качестве основной крепежной детали использоваться не может, и при сильных порывах ветра сайдинг может быть сорван.

Виды j профиля

Существует несколько разновидностей j планок для сайдинга. Подбирать вариант необходимо, исходя из особенностей каждой конкретной ситуации.

Тип	Характеристики
Обычный	Имеет стандартные параметры: высоту – 4,6 см, ширину «пятки» – 2,3 см. Размеры могут отличаться у разных производителей. Используется по прямому предназначению – для окантовки торцевых элементов сайдинга.
Гибкий	Отличается наличием специальных надрезов, позволяющих сгибать планку. Это дает возможность применять такие планки для обрамления арок.
Широкий	Для отделки дверных и оконных проемов часто отдают предпочтение широкому профилю. Ширина у него стандартная, а вот по высоте планка может достигать 9,1 см.

Иногда широкие планки могут использоваться как стартовый профиль для монтажа сайдинга, но при этом крепление не будет надежным и возможно неплотное прилегание сайдинга.

Цветовые решения

Кроме размеров и конструкции, j планки отличают материал изготовления и цвет. Первый подбирается в зависимости от типа используемого сайдинга, второй – с учетом декоративных качеств материала. Оттенок может быть идентичен цвету самого сайдинга. Подобрать его очень просто, поскольку широкая палитра помогает это сделать. Также возможны варианты комбинации оттенков. Это позволяет декорировать фасад оригинально, придать ем уникальный внешний вид.

Сколько нужно j профиля: как посчитать

Важно, чтобы все элементы были просчитаны максимально точно: и начальная планка для монтажа сайдинга, и j планки. Это поможет сэкономить средства на отделке и минимизировать количество отходов. Для осуществления расчетов необходимо:

1. Определиться с местами, где будет применяться j профиль. Это могут быть только оконные и дверные проемы, а также карнизы, софиты, углы и прочее.
2. Далее вычисляется периметр рабочей поверхности. Полученная цифра делится на размеры одной планки, и выходит необходимое количество.
3. При отделке углов нужно использовать два ряда планок, поэтому вычисленную сумму необходимо умножить на два.

Кроме самих планок, важно просчитать и требуемое количество крепежей. Это могут быть саморезы или гвозди с широкой шляпкой. На 100 м² сайдинга расходуется приблизительно 1600 метизов. Важно, чтобы их размеры были соответствующими:

• гвозди: шляпка – 8 мм, длина – не менее 4 см;
• саморезы: шляпка – 8 мм, длина – не меньше 2,5 см.

При использовании j планок для обрамления оконных и дверных проемов необходимо следить, чтобы на каждую сторону использовался цельный элемент, так как стыкование отдельных деталей может ухудшить внешний вид отделки сайдингом.

Установка j профиля по периметру окна

Для обрамления окон или дверей потребуется выполнить следующие действия:

1. В зависимости от параметров проема вырезаются необходимые части профиля. Для углов следует оставить припуски, примерно по 15 см. Этот излишек обеспечит плотное прилегание элементов в углах проемов.
2. Угловые стыки делаются под углом 45°.
3. Чтобы обеспечить устойчивость сайдинга к атмосферному воздействию, следует подготовить язычки в верхней части планок примерно по 2 см.
4. Далее крепят стартовую планку. Начинать нужно с нижней части проема, прочно закрепляя прочно профиль саморезами.
5. Далее фиксируются боковые детали.
6. Последней монтируется верхняя планка. При этом оставленные «язычки» помещаются в боковой профиль. Это позволит исключить проникновение влаги внутрь профиля.

Установка по периметру окна

Каждая планка должна крепиться саморезами или гвоздями строго по центру отверстия. Лучше использовать саморезы.

Чтобы определить правильность крепления, детали двигают вдоль своей оси.

При работе с гвоздями необходимо быть предельно аккуратными, так как есть вероятность повредить материал. Следует помнить про температурное расширение и оставлять небольшие зазоры, чтобы исключить деформации.

Монтаж j профиля на фронтоны

Некоторые не считают обязательным осуществлять установку декорирующего профиля на крышу при отделке сайдингом. Причиной этого является невидимость деталей. Отказ от монтажа планки поможет сэкономить, но также способен повлечь негативные последствия. При отсутствии профиля осадки и ветер могут проникать в щели, что будет способствовать быстрому ухудшению эксплуатационных характеристик сайдинга.

Установка на фронтон

Особое внимание стоит уделить монтажу j профиля на двускатную кровлю, которая обычно переходит в стены-фронтоны. Процесс монтажа прост, но имеет определенные нюансы, которые потребуется учесть. Необходимо:

1. Определить угол стыка. В отличие от дверных и оконных проемов, он не будет равняться 45°. Чтобы вычислить показатель, можно применить два небольших элемента, лучше использовать обрезки от других планок. Подготовленные детали нужно приложить к коньку и под кровельный навес. С помощью маркера отметить линию стыка и вырезать шаблон.
2. Подготовить планку для кровли. С помощью шаблонов обрезаются бока профиля. Для этого необходимо приложить шаблон под прямым углом к планке. Далее по примеру обрезается профиль для второй стороны крыши.
3. Зафиксировать детали по периметру кровли. Для этого применяют саморезы, шаг между которыми должен составлять примерно 25-30 см. Все метизы вкручиваются строго посередине отверстий, кроме первого. Он должен крепится в самой верхней части верхнего отверстия.

Для фронтонов можно использовать специальную планку внутреннего угла. Ее можно заменить двумя рядами j профиля.

Следует учесть, что планки могут нагреваться под воздействие солнца, что приведет к их деформации. Чтобы исключить такое явление, при отделке софитов рекомендуется оставлять небольшой зазор между местом примыкания крыши и стены примерно в 25 мм.

Монтаж профиля для софитов

Здесь джи планки для сайдинга крепятся на специальную деревянную балку. Если она отсутствует, то требуется предварительно ее закрепить под карнизом. Балка выполняет роль своеобразной опоры. Планки крепятся друг напротив друга.

Установка софитов

Далее подготавливают софит. Его ширина измеряется как расстояние между установленными профилями. При этом необходимо отнять 1,2 см для удобства размещения деталей сайдинга. Софиты закрепляются метизами в специальных отверстиях.

Видео: монтаж элементов сайдинга

Видео инструкция наглядно демонстрирует особенности установки всех видов планок для сайдинга. С помощью таких рекомендаций можно без труда осуществить правильный монтаж профиля своими руками. На видео отчетливо видны нюансы подготовки планок, а также их фиксации крепежными элементами.

J профиль – незаменимый элемент при облицовке фасада сайдингом. Благодаря его универсальности такой планкой можно заменить многие доборные элементы без потери качества. Монтаж профиля предельно прост, и соблюдая правила установки и крепления, можно осуществить все процессы своими руками и получить отличный внешний вид здания.

Руководство по монтажу металлических софитов Grand Line (Гранд Лайн)

1. Главная
2. Инструкции
3. Монтаж металлических софитов Grand Line

Общие сведения

Металлические софиты Grand Line позволяют произвести отделку различных горизонтальных поверхностей, обращенных лицом вниз. Софиты предназначены для декоративной отделки карнизных и торцевых свесов кровли, террас, навесов и т.д. При необходимости софиты могут использоваться и для отделки вертикальных элементов свесов и фасадов.

Металлический софит Grand Line

	Софит без перфорации
Софит с полной перфорацией	Софит с частичной перфорацией

Панели софита производятся в стандартном размере 3 м или под заказ, размером, оптимально подходящим для конкретного объекта. выбирайте более удобный и экономичный вариант.

Сделайте замеры длины свесов по плоскости подшивки, ширину лобовой доски и общей длины карнизов и торцов, которые будут подшиваться софитом.

Рис.1

Каждый объект индивидуален и требует выбора схемы подшивки, учитывающей особенности конструкции свеса и эстетические предпочтения владельца. В данной инструкции рассматриваются наиболее популярные, стандартные варианты. Изучите предложенные схемы и выберете наиболее подходящую для вашего случая.

Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

На рисунке 2 приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.

Рис.2

Как правило, в частном строительстве в качестве обрешетки для монтажа софитов используются деревянные доски или бруски. Допускается использование оцинкованных металлических профилей.

Внимание! Приемка, перемещение и хранение софита должны производиться в строгом соответствии с правилами, прописанными в гарантийном талоне и памятке для клиента.

Защитная пленка должна быть удалена до монтажа изделий. Срок хранения панелей с защитной пленкой – не более 30 дней с момента получения заказа. Необходимо предотвратить попадания изделия в пленке под прямые солнечные лучи.

Внимание! Категорически запрещено резать металлический софит абразивным кругом (болгаркой)! Использование абразивного круга (болгарки) может привести к повреждению полимерного покрытия и ускоренной коррозии металла. На повреждения, возникшие в результате применения «болгарки», гарантия не распространяется.

Для резки панелей рекомендуется использовать вырубные ножницы, насадку на дрель «Стальной бобер», мультифункциональный резак. Для резки панели в районе замка используйте ручные ножницы по металлу. Для монтажа металлического софита также могут потребоваться следующие инструменты: рулетка, строительный уровень, кровельные клещи, лобзик с пилкой по металлу, шуруповерт.

Насадка-ножницы «Стальной Бобер»	Ручные ножницы	Вырубные ножницы	Просекатель отверстий	Мультирезак	Электролобзик

Для подкраски поврежденного полимерного покрытия на поверхности панелей и доборных элементов используйте корректор для устранения царапин.

Крепление панелей производится саморезами с прессшайбой.

Для обрешетки из деревянного бруса для крепления панелей и доборных элементов используются саморезы ПШ (№1, рис.3).

Рис.3

Для металлической обрешетки используются саморезы со сверлом ПШС (№2, рис.3). Доборные элементы могут крепиться как саморезами, так и стальными вытяжными заклепками (№3, рис.3).

Металлические софиты Grand Line комплектуются стандартными планками, которые изготавливаются в пленке. Стандартные длины планок – 2 и 3 м. При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика.

Планка финишная 46х25	Планка лобовая	Планка угла внутреннего	Планка Н-образная	J-профиль	J-фаска

Наиболее популярный способ подшивки – горизонтальный. К стропилам (или кобылкам) крепятся бруски, которые формируют каркас карнизного короба.

При подготовке к монтажу софита контролируйте будущую плоскость подшивки с помощью отвеса и строительного уровня.

Рис.4

Со стороны стены и лобовой доски прибейте 2 доски для крепления к ним доборных элементов и планок софита. Если длина свеса более 80 см, используйте 3 точки крепления для софита (рис. 4). Доски должны быть достаточной ширины, чтобы закрепить в них и доборные элементы и софиты, например, 100 мм.

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

В качестве приемного профиля со стороны стены используйте J-профиль 1 (рис. 5). Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.

Рис.5

По верхней линии лобовой доски закрепите Финишную планку 2.

Приложите J-фаску 3 к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.

Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке (рис. 5). Использование финишной планки позволяет исключить волнистость плоской части J-фаски.

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис. 6). В этом случае рекомендуется крепить J-фаску 1 сверху саморезами 2 в заранее сделанную перфорацию просекателем овальных отверстий.

Рис.6

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля 1 (рис. 7).

Рис.7

Наращивание и поворот доборных элементов

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 8 для J-профиля и на рис. 9 для J-фаски.

Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.

Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи.

J-профиль допускается монтировать просто встык.

Рис.8	Рис.9

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла.

Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 10).

Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки.

Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.

Рис.10

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 11).

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски 1 можно использовать финишную планку 2 или сделать загиб края, чтобы скрыть кромку (рис. 12).

Рис.11	Рис.12

Монтаж панелей софита при использовании J-фаски

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.

Рис.13

Начинайте монтаж панелей от края или от угла карнизного свеса.

Заведите подготовленную панель 3 до упора в паз J-профиля 2, второй край вставьте в паз J-фаски 1. Сдвиньте панель на середину пазов и закрепите саморезами (рис. 13).

Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали (рис.14).

Рис.14

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем (рис. 19).

Схема с лобовой планкой

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку 1 (рис 16).

Рис.16

Закрепите J-профиль 3 и Финишную планку 2, как описано выше.

Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм.

Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях (рис. 17).

Рис.17

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок.

Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке 18.

Рис.18

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита 1.

На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную 2 (рис 19).

Рис.19

Менее эстетичный, но более простой вариант, – используя 2 J-профиля (рис 20).

Рис.20

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.

Рис.21

На рисунке показан вариант с использованием стандартной J-фаски 1, J-профиля 2 и финишной планки 3. Угол загибается до нужного показателя с помощью двух досок или брусков.

Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

Оформление поворота можно производить как по диагонали (рис. 22, рис. 23), так и под прямым углом (рис. 22, рис. 23). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 22, рис. 24) либо 2 J-профиля (рис. 24, рис. 25). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.

Рис.22	Рис.23

Рис.24	Рис.25

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте лишнее (рис. 22). Закрепите планку саморезами к обрешетке.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.

При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.

Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с неабразивным моющим средством или струей воды под давлением 2-3 атм.

1. Главная
2. Инструкции
3. Монтаж металлических софитов Grand Line

Сайдинг и профиль j: особенности крепления

Схематическое фото установки J-профиля

J-профиль получил свое название, потому что в разрезе напоминает букву «J». Работая с сайдингом, этим универсальным элементом можно заменять многие аксессуары. Производители разработали джи профиль для сайдинга в качестве детали, закрывающей торцы панелей.

Виды J-профиля

Существует несколько типов J-профиля, используемых для различных целей:

Название	Параметры	Применение
Обычный	Элементы, выпускаемые разными производителями, иногда имеют разные размеры. Обычно панели производятся с шириной пятки в 23 мм, а высотой 46 мм. Внутри ее ширина абсолютно соответствует толщине рядовых панелей.	В эту деталь вставляются торцы досок сайдинга.
Гибкий j профиль для сайдинга (арочный)	Имеет специальные насечки, по ним выполняются разрезы. Благодаря этому рейку можно изогнуть по любой криволинейной траектории.	С помощью этого элемента оформляются круглые, арочные проемы, а также иные элементы сложной формы.
Широкий (наличник)	Размеры этой детали также могут различаться. Стандартно он выпускается такой же шириной, как и обычный (высота 85-91 мм). Верхняя стенка имеет высоту 65 мм.	Этими элементами обрамляются оконные (дверные) проемы, но его толщина позволяет применять этот элемент в иных случаях.

Особенности применения

При отделке зданий сайдингом своими руками J-профиль используется в разных вариантах

Итак:

• Закрываются торцы панелей.
• Заменяется финишный профиль.
• Завершается облицовка фронтонов.
• Оформляются горизонтальные карнизы.
• Заменяются стандартные угловые профили.
• Выполняются заглушки на наружные угловые профили.

Оформление торцов панелей

Стандартно J-профиль закрывает любые вертикальные кромки панелей (у окон, дверей)

Когда выполняется вертикальный шов, стыкующий два типа отделочного материала:

• Когда надо выполнить менее заметный шов, то устанавливается обычный профиль. Чтобы стык выделить, выбирается широкий.
• J-рейка применяется как планка приоконная, ветровая и прочее.

Примечание. J-профилем обрамляются окна, которые располагаются в одной плоскости со стеной.

Арочные проемы

Гибкая J-планка предназначена для отделки круглых, арочных проемов и других фигурных элементов:

• На рейке выполняются надрезы (при меньшем радиусе насечки делаются чаще).
• Готовая деталь крепится на место изгиба.

Монтаж фронтона

Отделка фронтона производится аналогично монтажу рядовых полос:

• Измеряется угол наклона крыши.
• Крепится стартовая полоса.
• Устанавливается J-профиль по скатам крыши.

Обратите внимание. Под крышей вдоль уклонов фронтона устанавливается J-профиль так, что верх закрепляется саморезом вверху крепежного отверстия, а оставшиеся с шагом 20-30 см – по центрам.

Он играет роль финишной планки, потому что стандартный финишный профиль (под наклоном) не фиксирует надежно сайдинг.Профиль j чаще используют на фронтонах (см. Отделка фронтона сайдингом поэтапно), так как карнизные финишные профили в строительных магазинах встречаются редко.

Левый с правым профили стыкуются на верху фронтона;

• Рейки накладываются друг на друга.
• Лицевая часть обрезается по диагонали.
• Между планками оставляется зазор (6 мм).

Примечание. Вторая J-рейка накладывается внахлест в 2 см, если вдоль каждого фронтона требуется больше, чем один джи профиль. Сайдинг на фронтон надо отрезать под определенным углом (для этого измеряется угол наклона крыши).

Кроме самих планок, важно просчитать и требуемое количество крепежей. Это могут быть саморезы или гвозди с широкой шляпкой. На 100 м² сайдинга расходуется приблизительно 1600 метизов. Важно, чтобы их размеры были соответствующими:

• гвозди: шляпка – 8 мм, длина – не менее 4 см;
• саморезы: шляпка – 8 мм, длина – не меньше 2,5 см.

При использовании j планок для обрамления оконных и дверных проемов необходимо следить, чтобы на каждую сторону использовался цельный элемент, так как стыкование отдельных деталей может ухудшить внешний вид отделки сайдингом.

Установка j профиля по периметру окна

Для обрамления окон или дверей потребуется выполнить следующие действия:

1. В зависимости от параметров проема вырезаются необходимые части профиля. Для углов следует оставить припуски, примерно по 15 см. Этот излишек обеспечит плотное прилегание элементов в углах проемов.
2. Угловые стыки делаются под углом 45°.
3. Чтобы обеспечить устойчивость сайдинга к атмосферному воздействию, следует подготовить язычки в верхней части планок примерно по 2 см.
4. Далее крепят стартовую планку. Начинать нужно с нижней части проема, прочно закрепляя прочно профиль саморезами.
5. Далее фиксируются боковые детали.
6. Последней монтируется верхняя планка. При этом оставленные «язычки» помещаются в боковой профиль. Это позволит исключить проникновение влаги внутрь профиля.

Установка по периметру окна

Каждая планка должна крепиться саморезами или гвоздями строго по центру отверстия. Лучше использовать саморезы.

Чтобы определить правильность крепления, детали двигают вдоль своей оси.

При работе с гвоздями необходимо быть предельно аккуратными, так как есть вероятность повредить материал. Следует помнить про температурное расширение и оставлять небольшие зазоры, чтобы исключить деформации.

Монтаж j профиля на фронтоны

Некоторые не считают обязательным осуществлять установку декорирующего профиля на крышу при отделке сайдингом. Причиной этого является невидимость деталей. Отказ от монтажа планки поможет сэкономить, но также способен повлечь негативные последствия. При отсутствии профиля осадки и ветер могут проникать в щели, что будет способствовать быстрому ухудшению эксплуатационных характеристик сайдинга.

Установка на фронтон

Особое внимание стоит уделить монтажу j профиля на двускатную кровлю, которая обычно переходит в стены-фронтоны. Процесс монтажа прост, но имеет определенные нюансы, которые потребуется учесть. Необходимо:

1. Определить угол стыка. В отличие от дверных и оконных проемов, он не будет равняться 45°. Чтобы вычислить показатель, можно применить два небольших элемента, лучше использовать обрезки от других планок. Подготовленные детали нужно приложить к коньку и под кровельный навес. С помощью маркера отметить линию стыка и вырезать шаблон.
2. Подготовить планку для кровли. С помощью шаблонов обрезаются бока профиля. Для этого необходимо приложить шаблон под прямым углом к планке. Далее по примеру обрезается профиль для второй стороны крыши.
3. Зафиксировать детали по периметру кровли. Для этого применяют саморезы, шаг между которыми должен составлять примерно 25-30 см. Все метизы вкручиваются строго посередине отверстий, кроме первого. Он должен крепится в самой верхней части верхнего отверстия.

Для фронтонов можно использовать специальную планку внутреннего угла. Ее можно заменить двумя рядами j профиля.

Следует учесть, что планки могут нагреваться под воздействие солнца, что приведет к их деформации. Чтобы исключить такое явление, при отделке софитов рекомендуется оставлять небольшой зазор между местом примыкания крыши и стены примерно в 25 мм.

Монтаж профиля для софитов

Здесь джи планки для сайдинга крепятся на специальную деревянную балку. Если она отсутствует, то требуется предварительно ее закрепить под карнизом. Балка выполняет роль своеобразной опоры. Планки крепятся друг напротив друга.

Установка софитов

Далее подготавливают софит. Его ширина измеряется как расстояние между установленными профилями. При этом необходимо отнять 1,2 см для удобства размещения деталей сайдинга. Софиты закрепляются метизами в специальных отверстиях.

Видео: монтаж элементов сайдинга

Видео инструкция наглядно демонстрирует особенности установки всех видов планок для сайдинга. С помощью таких рекомендаций можно без труда осуществить правильный монтаж профиля своими руками. На видео отчетливо видны нюансы подготовки планок, а также их фиксации крепежными элементами.

J профиль – незаменимый элемент при облицовке фасада сайдингом. Благодаря его универсальности такой планкой можно заменить многие доборные элементы без потери качества. Монтаж профиля предельно прост, и соблюдая правила установки и крепления, можно осуществить все процессы своими руками и получить отличный внешний вид здания.

Руководство по монтажу металлических софитов Grand Line (Гранд Лайн)

1. Главная
2. Инструкции
3. Монтаж металлических софитов Grand Line

Общие сведения

Металлические софиты Grand Line позволяют произвести отделку различных горизонтальных поверхностей, обращенных лицом вниз. Софиты предназначены для декоративной отделки карнизных и торцевых свесов кровли, террас, навесов и т.д. При необходимости софиты могут использоваться и для отделки вертикальных элементов свесов и фасадов.

Металлический софит Grand Line

	Софит без перфорации
Софит с полной перфорацией	Софит с частичной перфорацией

Панели софита производятся в стандартном размере 3 м или под заказ, размером, оптимально подходящим для конкретного объекта. выбирайте более удобный и экономичный вариант.

Сделайте замеры длины свесов по плоскости подшивки, ширину лобовой доски и общей длины карнизов и торцов, которые будут подшиваться софитом.

Рис.1

Каждый объект индивидуален и требует выбора схемы подшивки, учитывающей особенности конструкции свеса и эстетические предпочтения владельца. В данной инструкции рассматриваются наиболее популярные, стандартные варианты. Изучите предложенные схемы и выберете наиболее подходящую для вашего случая.

Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

На рисунке 2 приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.

Рис.2

Как правило, в частном строительстве в качестве обрешетки для монтажа софитов используются деревянные доски или бруски. Допускается использование оцинкованных металлических профилей.

Внимание! Приемка, перемещение и хранение софита должны производиться в строгом соответствии с правилами, прописанными в гарантийном талоне и памятке для клиента.

Защитная пленка должна быть удалена до монтажа изделий. Срок хранения панелей с защитной пленкой – не более 30 дней с момента получения заказа. Необходимо предотвратить попадания изделия в пленке под прямые солнечные лучи.

Внимание! Категорически запрещено резать металлический софит абразивным кругом (болгаркой)! Использование абразивного круга (болгарки) может привести к повреждению полимерного покрытия и ускоренной коррозии металла. На повреждения, возникшие в результате применения «болгарки», гарантия не распространяется.

Для резки панелей рекомендуется использовать вырубные ножницы, насадку на дрель «Стальной бобер», мультифункциональный резак. Для резки панели в районе замка используйте ручные ножницы по металлу. Для монтажа металлического софита также могут потребоваться следующие инструменты: рулетка, строительный уровень, кровельные клещи, лобзик с пилкой по металлу, шуруповерт.

Насадка-ножницы «Стальной Бобер»	Ручные ножницы	Вырубные ножницы	Просекатель отверстий	Мультирезак	Электролобзик

Для подкраски поврежденного полимерного покрытия на поверхности панелей и доборных элементов используйте корректор для устранения царапин.

Крепление панелей производится саморезами с прессшайбой.

Для обрешетки из деревянного бруса для крепления панелей и доборных элементов используются саморезы ПШ (№1, рис.3).

Рис.3

Для металлической обрешетки используются саморезы со сверлом ПШС (№2, рис.3). Доборные элементы могут крепиться как саморезами, так и стальными вытяжными заклепками (№3, рис.3).

Металлические софиты Grand Line комплектуются стандартными планками, которые изготавливаются в пленке. Стандартные длины планок – 2 и 3 м. При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика.

Планка финишная 46х25	Планка лобовая	Планка угла внутреннего	Планка Н-образная	J-профиль	J-фаска

Наиболее популярный способ подшивки – горизонтальный. К стропилам (или кобылкам) крепятся бруски, которые формируют каркас карнизного короба.

При подготовке к монтажу софита контролируйте будущую плоскость подшивки с помощью отвеса и строительного уровня.

Рис.4

Со стороны стены и лобовой доски прибейте 2 доски для крепления к ним доборных элементов и планок софита. Если длина свеса более 80 см, используйте 3 точки крепления для софита (рис. 4). Доски должны быть достаточной ширины, чтобы закрепить в них и доборные элементы и софиты, например, 100 мм.

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

В качестве приемного профиля со стороны стены используйте J-профиль 1 (рис. 5). Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.

Рис.5

По верхней линии лобовой доски закрепите Финишную планку 2.

Приложите J-фаску 3 к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.

Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке (рис. 5). Использование финишной планки позволяет исключить волнистость плоской части J-фаски.

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис. 6). В этом случае рекомендуется крепить J-фаску 1 сверху саморезами 2 в заранее сделанную перфорацию просекателем овальных отверстий.

Рис.6

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля 1 (рис. 7).

Рис.7

Наращивание и поворот доборных элементов

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 8 для J-профиля и на рис. 9 для J-фаски.

Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.

Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи.

J-профиль допускается монтировать просто встык.

Рис.8	Рис.9

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла.

Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 10).

Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки.

Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.

Рис.10

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 11).

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски 1 можно использовать финишную планку 2 или сделать загиб края, чтобы скрыть кромку (рис. 12).

Рис.11	Рис.12

Монтаж панелей софита при использовании J-фаски

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.

Рис.13

Начинайте монтаж панелей от края или от угла карнизного свеса.

Заведите подготовленную панель 3 до упора в паз J-профиля 2, второй край вставьте в паз J-фаски 1. Сдвиньте панель на середину пазов и закрепите саморезами (рис. 13).

Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали (рис.14).

Рис.14

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем (рис. 19).

Схема с лобовой планкой

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку 1 (рис 16).

Рис.16

Закрепите J-профиль 3 и Финишную планку 2, как описано выше.

Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм.

Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях (рис. 17).

Рис.17

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок.

Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке 18.

Рис.18

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита 1.

На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную 2 (рис 19).

Рис.19

Менее эстетичный, но более простой вариант, – используя 2 J-профиля (рис 20).

Рис.20

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.

Рис.21

На рисунке показан вариант с использованием стандартной J-фаски 1, J-профиля 2 и финишной планки 3. Угол загибается до нужного показателя с помощью двух досок или брусков.

Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

Оформление поворота можно производить как по диагонали (рис. 22, рис. 23), так и под прямым углом (рис. 22, рис. 23). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 22, рис. 24) либо 2 J-профиля (рис. 24, рис. 25). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.

Рис.22	Рис.23

Рис.24	Рис.25

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте лишнее (рис. 22). Закрепите планку саморезами к обрешетке.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.

При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.

Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с неабразивным моющим средством или струей воды под давлением 2-3 атм.

1. Главная
2. Инструкции
3. Монтаж металлических софитов Grand Line

Сайдинг и профиль j: особенности крепления

Схематическое фото установки J-профиля

J-профиль получил свое название, потому что в разрезе напоминает букву «J». Работая с сайдингом, этим универсальным элементом можно заменять многие аксессуары. Производители разработали джи профиль для сайдинга в качестве детали, закрывающей торцы панелей.

Виды J-профиля

Существует несколько типов J-профиля, используемых для различных целей:

Название	Параметры	Применение
Обычный	Элементы, выпускаемые разными производителями, иногда имеют разные размеры. Обычно панели производятся с шириной пятки в 23 мм, а высотой 46 мм. Внутри ее ширина абсолютно соответствует толщине рядовых панелей.	В эту деталь вставляются торцы досок сайдинга.
Гибкий j профиль для сайдинга (арочный)	Имеет специальные насечки, по ним выполняются разрезы. Благодаря этому рейку можно изогнуть по любой криволинейной траектории.	С помощью этого элемента оформляются круглые, арочные проемы, а также иные элементы сложной формы.
Широкий (наличник)	Размеры этой детали также могут различаться. Стандартно он выпускается такой же шириной, как и обычный (высота 85-91 мм). Верхняя стенка имеет высоту 65 мм.	Этими элементами обрамляются оконные (дверные) проемы, но его толщина позволяет применять этот элемент в иных случаях.

Особенности применения

При отделке зданий сайдингом своими руками J-профиль используется в разных вариантах

Итак:

• Закрываются торцы панелей.
• Заменяется финишный профиль.
• Завершается облицовка фронтонов.
• Оформляются горизонтальные карнизы.
• Заменяются стандартные угловые профили.
• Выполняются заглушки на наружные угловые профили.

Оформление торцов панелей

Стандартно J-профиль закрывает любые вертикальные кромки панелей (у окон, дверей)

Когда выполняется вертикальный шов, стыкующий два типа отделочного материала:

• Когда надо выполнить менее заметный шов, то устанавливается обычный профиль. Чтобы стык выделить, выбирается широкий.
• J-рейка применяется как планка приоконная, ветровая и прочее.

Примечание. J-профилем обрамляются окна, которые располагаются в одной плоскости со стеной.

Арочные проемы

Гибкая J-планка предназначена для отделки круглых, арочных проемов и других фигурных элементов:

• На рейке выполняются надрезы (при меньшем радиусе насечки делаются чаще).
• Готовая деталь крепится на место изгиба.

Монтаж фронтона

Отделка фронтона производится аналогично монтажу рядовых полос:

• Измеряется угол наклона крыши.
• Крепится стартовая полоса.
• Устанавливается J-профиль по скатам крыши.

Обратите внимание. Под крышей вдоль уклонов фронтона устанавливается J-профиль так, что верх закрепляется саморезом вверху крепежного отверстия, а оставшиеся с шагом 20-30 см – по центрам.

Он играет роль финишной планки, потому что стандартный финишный профиль (под наклоном) не фиксирует надежно сайдинг.Профиль j чаще используют на фронтонах (см. Отделка фронтона сайдингом поэтапно), так как карнизные финишные профили в строительных магазинах встречаются редко.

Левый с правым профили стыкуются на верху фронтона;

• Рейки накладываются друг на друга.
• Лицевая часть обрезается по диагонали.
• Между планками оставляется зазор (6 мм).

Примечание. Вторая J-рейка накладывается внахлест в 2 см, если вдоль каждого фронтона требуется больше, чем один джи профиль. Сайдинг на фронтон надо отрезать под определенным углом (для этого измеряется угол наклона крыши).

Замена стандартного углового профиля

Угловая рейка может заменяться двумя J-профилями

Это помогает сэкономить при самостоятельном монтаже:

• К отрицательным моментам относится то, что снижается герметичность угла.
• Тогда рекомендуется проклеить его куском рулонной гидроизоляции.

Это допустимый вариант для бюджетного варианта отделки (цена штатной угловой планки выше).

Использование заглушек

Для того, чтобы закрыть (низ и верх) наружные угловые профили, надо сделать заглушку:

• Отрезается кусочек рейки, длина которого равна двойной ширине профиля.
• По центру полосы прорезается угол.
• Кусочек складывается так, чтобы он правильно огибал угол.

Монтаж горизонтальных карнизов

К верху причелины (ветровая доска) крепится J-рейка, в которую устанавливается карнизная планка. Панели софитные стыкуются с ней, а второй край также входит в профиль j. Сайдинг отличается легкостью монтажа.

Установка софитов

Качественная вентиляция очень актуальна для любого здания

Обратите внимание. Софиты (с частичной перфорацией и без нее) устанавливаются до монтажа верхнего ряда сайдинга. Они выбираются по погодным условиям конкретного региона.

Итак:

• Сначала уровнем выполняются на стене параллельно фронтону метки, а по ним крепится саморезами J-профиль.
• Инструкция указывает, что при установке софитов, основная цель – это закрепить J-профили, чтобы в них поместить панель софита.

Крепятся элементы строго против друг друга:

• На стене.
• Внизу карниза.

В зависимости от типа свеса крыши (см. Отделка сайдингом крыши: свесы и фронтоны) возможны несколько вариантов крепления софитов:

• Стандартный J-профиль.
• Доработанный вариант планки.
• Особая рейка для крепления софитов.

Пошаговая рекомендация по установке

Рассмотрим подробнее:

• При первом варианте вдоль стены обязательно должна располагаться деревянная балка (надежная опора, к низу которой планируется закрепить J-профиль).

Примечание. Когда такая опора отсутствует, ее рекомендуется установить.

• Во втором случае необходимо доработать J-рейку и крепить непосредственно на стену.
• Для этого надо выполнить прорезы на крепежной планке J-профиля, отогнуть получившиеся «язычки» и прикрепить саморезами.
• Внизу фронтона прикрепляется обычный J-профиль (строго напротив первого). Рекомендуется смонтировать дополнительную раму.
• Далее надо отмерить расстояние между J-профилями, вычесть 12 мм (стандартный запас на расширение) и отрезать такой софит. Установить его на место, обязательно закрепляя в перфорированные отверстия.

В углах софиты стыкуются несколькими методами:

• Диагональная.
• Прямая.

Когда для отделки здания используется виниловый сайдинг, j профиль применяется для стыковки софитов (две J-рейки соединяются задними стенками). Диагональная стыковка получается красивее, но выполнить ее сложнее.

Особенности стыковки

При оформлении дверных и оконных проемов J-профили крепятся между собой перпендикулярно, что вызывает сложность в их стыковке

Чтобы избежать проблем, делают следующее:

• Сначала две J-рейки устанавливаются вдоль окна вертикально;
• крепится J-профиль сверху окна так, чтобы он перекрывал боковые фаски.
• В его дне (по сторонам) вырезаются ушки (размер 2 см) и отгибаются вниз.
• Его края обрезаются под углом 45º.
• Вверху боковых профилей вырезается дно также на 2 см.
• Их верх обрезается под углом 45º.

Возможные ошибки

Не стоит заменять стартовую рейку на j профиль, сайдинг:

• Он не закрепляет – только поддерживает панели, даже средний ветер может сорвать готовую обшивку.
• Углубление рейки собирает воду.

Не рекомендуется заменять Н-профиль двумя J-рейками в местах стыка панелей. В щели между спинками скапливается грязь и вода. Для более подробной информации рекомендуем посмотреть видео в этой статье и подробно изучить применение J-профиля.

Светодиодные лампы для пинбола, прожекторы и фонари для машин от Pin Stadium Lights

Одобрено и одобрено PAPA / IFPA для соревнований, потоковой передачи и коллекционеров. Также их любят многие уважаемые в обществе. Просто спросите их!

TWIP: https://thisweekinpinball.com/
Премия за мод года №1!

Зак и Грег из SDTM:
https://m.facebook.com/sdtmpinball/

Ник и Кевин из Buffalo Pinball:
https: // buffalopinball.com /

Джек из Джерси Джек Пинбол:
https://www.jerseyjackpinball.com/

Мартин и Райан К. из Head2Head:
http://www.head2headpinball.com/

Подкаст Канеды о пинболе
https: //www.facebook.com/pg/KanedaPinballPodcast/

Джош и Шанс из канадской аркады:
https://m.facebook.com/TheCanadianArcade/

Трент Огенштейн из Tilt Amusements:
http: // www. tiltamusements.com/

Zespy владелец престижной Logan’s Arcade:
https: // loganarcade.com /

Марк и команда из пинбольного клуба Сан-Диего:
https://m.facebook.com/SanDiegoPinball/

и многие другие!

Pin Stadium Lights были созданы на основе простой идеи создания светодиодного освещения для пинбола для нашей коллекции, которое сделало все, что указано в списке желаний, когда дело дошло до улучшения впечатлений от и без того потрясающей машины.

Первым источником вдохновения для этого проекта послужила новая игра (HUO) Stern Lord of the Rings 2003. Эта игра уже была модернизирована предыдущим владельцем с полным комплектом светодиодов для вставок и GI.Тем не менее, в нем все еще было много больших темных участков, поэтому оставалось много возможностей для улучшения. Светодиодные вставки были яркими, но общая проблема сегодня заключается в том, что они создают больший контраст с более темным окружающим игровым полем, что затрудняет просмотр мяча. Инсталляции с прожектором тоже не работали, потому что они просто заставляли участки, где они не светились, казаться еще темнее. Кроме того, они требуют очень много времени на установку и вызывают раздражение глаз из-за физического вмешательства во время игры (т.е. блокируют участки игрового поля и зависание мяча). Нашей целью было улучшить общее освещение (GI) и создать интерактивный опыт, интегрированный с Балрогом в режиме боя.

Затем возникла самая большая задача – создать незаметную конструкцию крепления с заводским внешним видом, не требующую каких-либо постоянных изменений в автомате для игры в пинбол. После нескольких месяцев тестовой езды на недавно смонтированных фарах мы поняли, что конструкция все еще нуждается в доработке.Одним из аспектов, которого мы жаждали, было обеспечение более качественного общего освещения (GI) игрового поля в дополнение к улучшающим мигалкам. Итак, мы интегрировали двухуровневую систему освещения. Эта комбинация принесла свет в некогда темные области, уменьшила тени / сильный контраст от других комплектов / модов светодиодного освещения для пинбола, таких как прожекторы для пинбола, а также предотвращает мучительные блики или отражения на DMD / заднем стекле. Это устраняет необходимость в антибликовом стекле для пинбола, которое сразу же окупается!

Качество света было нашей следующей областью значительного улучшения.Попробовав несколько безрецептурных светодиодных фонарей, светодиодных лент, светодиодных ламп для пинбола и прожекторов для игровых автоматов, мы не нашли ничего подходящего или долговечного качества. Все основные компоненты нашего набора разработаны нами специально для Pin Stadium. Это не дешевое занятие, но как только вы увидите их лично, станет ясно, почему мы приложили все усилия! Автомат для игры в пинбол нуждался в лучшем белом освещении GI, которое RGB не мог обеспечить сам по себе. Для тех, кто знаком с тем, что означает «белый», когда речь идет об освещении RGB, это означает, что каждый из красных, зеленых и синих светодиодных индикаторов включается одновременно, создавая «имитацию» белого цвета.Качество этого типа света тусклое и некачественное, похоже на размытый блеклый цвет радуги. В результате мы интегрировали RGB и белое освещение, что позволяет отдельно управлять каждым из них, а также регулировать яркость каждого из них в приложении Pin Stadium от 0 до 100%. Это дает безграничные возможности для уровней яркости и цветового спектра, выходящие далеко за рамки того, что было возможно с другим светодиодным освещением RGB для пинбола. Как известно многим коллекционерам пинбола, игра с выбором цвета – это индивидуальное предпочтение каждого конкретного игрового поля.Так что, если вам нужно немного света для жуткого вида, вы укрыты, и если вы хотите дать как можно больше света, вы тоже можете это сделать.

Наши предустановленные нестандартные настройки созданы для удовлетворения, но мы рекомендуем вам изучить и настроить наши светодиодные фонари для пинбола в соответствии с вашими собственными цветами, узорами и уровнями яркости. Вы можете раскрыть всю мощь нашего приложения, доступного как для iPhone, так и для Android. Так, например, вы можете настроить многоцветный GI на определенный цвет и установить яркость 80%, а для белого – 65%.Еще лучше то, что мы индивидуально проектируем нашу светодиодную печатную плату и светодиодные микросхемы для обеспечения максимальной надежности, качества цвета, угла падения света и общей производительности. Каждый светодиод в нашей системе изготавливается на заказ специально для стадиона Pin и нашей системы освещения.

Взгляните на нашу галерею до и после, чтобы увидеть результаты самостоятельно. Суть в том, что это кардинальное изменение вашей коллекции пинбола. Обязательно ознакомьтесь с видеообзорами выше и ниже!

Для их постройки требуется много работы, и все они сделаны здесь компанией Pin Stadium.Каждый аспект процесса сборки выполняется собственными силами. Даже используемые светодиоды представляют собой специальные печатные платы и светодиодные чипы, которые были разработаны Pin Stadium и специально спроектированы / изготовлены для нашего конкретного применения в наших системах освещения. Это было недешево, и дополнительное время, усилия и затраты того стоят. Они производятся в соответствии со спецификациями, которые выходят за рамки, благодаря нашему опыту работы с осветительными приложениями для корпоративных и развлекательных целей. Это то, что обеспечивает превосходную производительность, которую вы никогда не найдете у стандартных светодиодов.Это лишь часть того, что входит в их состав, и это то, что делает эффект, который вы видите на своем игровом поле, таким впечатляющим, а также позволяет им продлить срок службы пинбольного автомата с нашей твердотельной схемой. Теперь это качество!

Излишне говорить, что мы очень внимательно относимся не только к производственному аспекту, но и к нашему интенсивному процессу сборки. Их создание – это большая тяжелая работа, и каждая часть стадионов Pin сделана на заказ и разработана в соответствии с нашими спецификациями: световые полосы, модуль GI, крепления Magna, светодиоды, печатные платы, ленточные кабели, мигалки UV + Glow, интегральная схема мигалок , Жгуты GI / Flasher, адаптеры питания Plug and Play, а также наше суперсовременное приложение для iPhone и Android с еще большим количеством функций, которые появятся в версии 2.0. Подождите, пока вы не увидите, что мы приготовили для вас!

Все эти факторы придают стадионам «Pin Stadiums» потрясающее качество света и огромное влияние на ваше игровое поле. Мы ценим возможность подробно рассказать об этом всем, кто хочет приобрести их для своих игровых автоматов. Вам важно знать, что у вас под стеклом.

Также не забудьте проверить очень активную ветку Pinside Pin Stadium с многочисленными довольными результатами и фотографиями клиентов:
Щелкните здесь

Спасибо,

Scott
Pin Stadium
www.pinstadium.com

Как определить правильное количество заземляющих электродов (полос, пластин и труб) – часть 2

Как определить правильное количество заземляющих электродов (полос, пластин и труб) – часть 2

Продолжение первой части :
Как определить правильное количество заземляющих электродов (полосы, пластины и трубы) – часть 1

2. Рассчитать количество пластинчатого заземления

Сопротивление заземления одинарного пластинчатого электрода рассчитывается в соответствии с IS 3040 :

R = ρ / A√ (3.14 / A)

Где:

ρ = Удельное сопротивление почвы (Ом метр),
A = Площадь обеих сторон плиты (м2),

Пример: Рассчитать количество Заземляющая пластина CI 600 × 600 мм, ток короткого замыкания системы составляет 65 кА в течение 1 секунды, а удельное сопротивление почвы составляет 100 Ом-метров.

Плотность тока на поверхности заземляющего электрода (согласно IS 3043):

• Макс. Допустимая плотность тока I = 7.57 × 1000 / (√ρxt) А / м2
• Макс. Допустимая плотность тока = 7,57 × 1000 / (√100X1) = 757 A / м2
• Площадь поверхности с обеих сторон одинарной пластины 600 × 600 мм = 2 x lxw = 2 x 0,06 × 0,06 = 0,72 м2
• Макс. ток, рассеиваемый одной заземляющей пластиной = плотность тока x площадь поверхности электрода
• Макс. ток, рассеиваемый одной заземляющей пластиной = 757 × 0,72 = 545,04 А
• Сопротивление заземляющей пластины (изолированной) (R) = ρ / A√ (3.14 / A)
• Сопротивление заземляющей пластины (изолированной) (R) = 100 / 0,72x√ (3,14 / 0,072) = 290,14 Ом
• Требуемое количество пластин заземления = ток повреждения / максимальный ток, рассеиваемый одним заземлением Трубка.
• Требуемое количество пластин заземления = 65000 / 545,04 = 119 шт.
• Общее количество требуемых заземляющих пластин = 119 шт.
• Общее сопротивление 119 № заземляющей пластины = 290,14 / 119 = 2,438 Ом.

3.Расчет сопротивления оголенной полосы заземления

1) Расчет сопротивления заземления скрытой полосы (согласно IEEE)

Сопротивление заземления отдельной полосы стержня, закопанной в землю, составляет:

R = ρ / Px3.14xL (loge (2xLxL) / ШхВ) + Q)

Где:

ρ = Удельное сопротивление почвы (Ом метр),
ч = Глубина электрода (метр),
w = Ширина полосы или диаметр проводника (метр)
L = длина полосы или проводника (метр)
P и Q являются коэффициентами

2) Расчет сопротивления заземления заглубленной полосы (согласно IS 3043)

Земля Сопротивление одиночной полоски стержня, закопанного в землю:

R = 100xρ / 2 × 3.14xL (loge (2xLxL / Wxt))

Где:

ρ = удельное сопротивление почвы (Ом метр),
L = длина полосы или проводника (см)
w = ширина полосы или диаметра проводника (см)
t = Глубина захоронения (см)

Пример: Рассчитайте сопротивление заземления полосы / провода заземления диаметром 36 мм, длиной 262 метра, заглубленным на глубину 500 мм в землю, удельное сопротивление почвы составляет 65 Ом метр.

Здесь:

R = сопротивление заземляющего стержня в Вт .
r = Удельное сопротивление почвы (Ом метр) = 65 Ом метр
l = длина стержня (см) = 262 м = 26200 см
d = внутренний диаметр стержня (см) = 36 мм = 3,6 см
h = Глубина заглубленной полосы / стержня (см) = 500 мм = 50 см

• Сопротивление полосы / проводника заземления (R) = ρ / 2 × 3,14xL (loge (2xLxL / Wt ))
• Сопротивление полосы / проводника заземления (R) = 65/2 × 3,14x26200xln (2x26200x26200 / 3,6 × 50)
• Сопротивление полосы / проводника заземления (R) = = 1.7 Ом

4. Вычислить мин. Площадь поперечного сечения заземляющего проводника

Площадь поперечного сечения заземляющего проводника Согласно IS 3043

(A) = (Если x√t) / K

Где:

t = Ток повреждения Время ( Второй).
K = Постоянная материала.

Пример: Вычислить площадь поперечного сечения заземляющего проводника GI для системы имеет ток короткого замыкания 50 кА в течение 1 секунды. Коррозия будет 1.0% в год и количество лет для замены составляет 20 лет.

Площадь поперечного сечения заземляющего проводника (A) = (Если x√t) / K

Здесь:

Если = 50000 А
T = 1 секунда
K = 80 (постоянная материала , для GI = 80, меди K = 205, алюминия K = 126 ).

• Площадь поперечного сечения заземляющего проводника (A) = (50000 × 1) / 80
• Площадь поперечного сечения заземляющего проводника GI (A) = 625 кв.мм
• Допуск на коррозию = 1,0% в год и количество лет до замены, скажем, = 20 лет
• Общий допуск = 20 x 1,0% = 20%
• Коэффициент запаса прочности = 1,5
• Требуемый размер заземляющего проводника = площадь поперечного сечения x общий допуск x коэффициент безопасности
• Требуемый размер заземляющего проводника = 1125 кв. Мм, скажем, 1200 кв. Мм
• Следовательно, рассматривается полоса GI 1Nox12x100 мм или 2Nox6 x 100 мм GI Strips

Простое правило для расчета количества заземляющих стержней

Приблизительное сопротивление заземления электродов стержня / трубы можно рассчитать следующим образом:

Сопротивление заземления электродов стержня / трубы:

R = K x ρ / L

Где:

ρ = Удельное сопротивление земли в Ом-метре
L = Длина электрода i n метр.
d = Диаметр электрода в измерителе.
K = 0,75, если 25 K = 1, если 100 K = 1,2 o / L, если 600

Число электрода, если определить по уравнению R (d) = (1,5 / N) x R

Где:

R (d) = Желаемое сопротивление заземления
R = Сопротивление одиночного электрода
Н = No.электродов, установленных параллельно на расстоянии от 3 до 4 метров.

Пример: Рассчитайте сопротивление заземляющей трубы и количество электродов для получения сопротивления заземления 1 Ом, удельного сопротивления почвы ρ = 40, длины = 2,5 метра, диаметра трубы = 38 мм .

Здесь:

L / d = 2,5 / 0,038 = 65,78, поэтому K = 0,75

• Сопротивление заземления электродов трубы R = K x ρ / L = 0.75 × 65,78 = 12 Ом
• Сопротивление заземления одного электрода 12 Ом .
• Чтобы получить сопротивление заземления в 1 Ом, общее необходимое количество электродов = (1,5 × 12) / 1 = 18 №

Расчет сопротивления и количества заземляющих стержней

Артикул: Согласно EHV Справочник по линиям передачи, страница: 290 и Справочник по передаче и распределению электроэнергии, Westinghouse Electric Corporation, Раздел-I, страница: 570-590.

Сопротивление заземления одинарных стержней:

R = ρx [ln (2L / a) -1] / (2 × 3,14xL)

Сопротивление заземления параллельных стержней:

R = ρx [ln (2L / A] / (2 × 3,14xL)

Где:

L = длина стержня в грунте Измеритель,
a = радиус стержня
ρ = удельное сопротивление заземления, ом-метр
A = √ (axS)
S = измеритель расстояния между стержнями

Расположение стержней заземления

Фактор, влияющий на сопротивление заземления

Код NEC требует минимальная длина заземляющего электрода 2.5 метров (8,0 футов) для контакта с почвой. Но есть несколько факторов, которые влияют на сопротивление заземления системы заземления:

• Длина / глубина заземляющего электрода : удвоить длину, уменьшить сопротивление заземления до 40%.
• Диаметр заземляющего электрода : диаметр в два раза больше, сопротивление заземления ниже всего на 10%.
• Количество заземляющих электродов : для повышения эффективности размещайте дополнительные электроды не менее чем на глубину заземляющих электродов.
• Конструкция системы заземления : одиночный заземляющий стержень к пластине заземления.

Размеры заземляющих проводов GI для различного оборудования

№	Оборудование	Размер полосы заземления
1	Распределительное устройство HT, конструкции, кабельные лотки и ограждения, рельсы, ворота и стальная колонна	55 X 6 мм (GI)
2	Осветительный разрядник	25 X 3 мм (медь)
3	Панель ПЛК	25 X 3 мм (медь)
	DG и нейтраль трансформатора	50X6 мм (медь)
5	Корпус трансформатора	50 × 6 мм (GI)
6	Панель управления и реле	I 25 X 6 мм (GI)
7	Панель освещения и локальная панель	25 X 6 мм (GI)
8	Распределительный щит	25 X 6 мм (GI)
9 9 0545	Мотор до 5.5 кВт	4 мм2 (GI)
10	Двигатель от 5,5 кВт до 55 кВт	25 X 6 мм (GI)
11	Двигатель от 22 кВт до 55 кВт	40 X 6 мм (GI)
12	Двигатель мощностью более 55 кВт	55 X 6 мм (GI)

Выбор системы заземления:

Установки / Isc Мощность	Тип почвы / удельное сопротивление	Система заземления
Заземление в домашних условиях / 3 кА	8 Ом	Нормальный грунт / до 50 Ом	Один электрод
		Песчаный грунт / от 50 до 2000 метр	Один электрод
		Скалистая почва / Более 2000 Ом-метр	Несколько электродов
Коммерческие помещения, Офис / 5kA	2 Ом	Нормальная почва / до 50 Ом-метр 90 545	Одиночный электрод
		Песчаный грунт / от 50 до 2000 Ом-метров	Несколько электродов
		Скалистый грунт / Более 2000 Ом-метров	Несколько электродов
Трансформаторы заземления LT, подстанция оборудование / 15 кА	менее 1 Ом	Нормальная почва / до 50 Ом-метр	Одиночный электрод
		Песчаная почва / от 50 до 2000 Ом-метр	Несколько электродов
		Скалистая почва / Подробнее чем 2000 Ом-метр	Несколько электродов
LA, Сильноточное оборудование./ 50 кА	менее 1 Ом	Нормальная почва / до 50 Ом-метр	Один электрод
		Песчаный грунт / от 50 до 2000 Ом-метр	Несколько электродов
		Скалистая почва / Более чем каменистая почва 2000 Ом-метр	Несколько электродов
PRS, UTS, RTU, центр обработки данных и т. Д. / 5KA	менее 0,5 Ом	Нормальная почва / до 50 Ом-метр	Один электрод
		Песчаный грунт / от 50 до 2000 Ом	Множественные электроды
		Скалистый грунт / Более 2000 Ом-метров	Множественные электроды

Размер заземляющего проводника

Справочник IS 30 на BS 7671: Правила электромонтажа Ли Тревора Э.Метки.

Размер заземляющего проводника
Площадь фазового проводника S (мм2)	Площадь заземляющего проводника (мм2), если он из того же материала, что и фазный провод	Площадь заземляющего проводника (мм2) Когда он Материал отличается от материала фазового проводника
S <16 мм2	S	SX (k1 / k2)
16 мм2	16 мм2	16X (k1 / k2)
S> 35 мм2	S / 2	SX (k1 / 2k2)
K1 – значение фазного проводника, k2 – значение заземляющего проводника
Значение K для GI = 80, Alu = 126, Cu = 205 на 1 сек.

Масса стандартной полосы заземления / пластины / трубы / провода

Заземляющая полоса GI:

905 44 25 x 3

Размер (мм2)	Вес
20 x 3	500 г на метр
600 г на метр
25 x 6	1/200 кг на метр
32 x 6	1/600 кг на метр
40 x 6	2 Кг на метр
50 x 6	2/400 кг на метр
65 x 10	5/200 кг на метр
75 x 12	7/200 кг на метр

Заземляющая пластина GI

Пластина	Вес
600 x 600 x 3 мм	10 кг Прибл.
600 x 600 x 4 мм	12 кг Прил.
600 x 600 x 5 мм	15 кг Прил.
600 x 600 x 6 мм	18 кг Прил.
600 x 600 x 12 мм	36 кг Прил.
1200 x 1200 x 6 мм	70 кг Прил.
1200 x 1200 x 12 мм	140 кг Прил.

GI Заземляющая труба

Труба	Вес
Длина 3 метра BISE	5 кг Прил.
Длина 3 метра BISE	9 кг Прил.
4,5 метра (15 футов в длину BISE)	5 кг Прил.
4,5 метра (15 футов в длину BISE)	9 кг Прил.
4,5 метра (15 футов длиной BISE)	Приложение 14 кг

Заземляющий провод GI

905 905 905 905 905 905 1 кг

Пластина	Вес
8 Swg	9 метров в 1 кг

Сценическое освещение для студентов

Акт занавеса:	См. “Grand Drape”
AEA:	Actors ‘Equity Association – Союз, представляющий актеры и режиссеры в США.
Переменный ток:	Электричество быстро меняет направление по цепи. Частота, с которой происходит это чередование, когда-то называлась «Циклов в секунду» (CPS), но теперь обозначается как Герц, сокращенно «Гц». В Америке стандарт 60 Гц. В Европе стандарт – 50 Гц.
Амперы (или Амперы):	Измерение силы тока.Один ампер – это 6,241 · 1018 электронов (или один кулон) в секунду.
Фартук:	Сцена, расположенная за аркой авансцены.
Стадия арены:	Сцена, со всех четырех сторон окруженная публикой.
Автозаполнение:	Сигнал, который автоматически запускается, как только предыдущий завершено.
Рейка:	Горизонтальная труба или полоса дерева, обычно такой же ширины или шире, чем ширину сцены, нависшей над головой. Латы, которые идут вверх / вниз по сцене, в отличие от боковых, называются «вкладками».
Угол луча:	Центральная часть светового конуса, в которой интенсивность не опускается ниже 50% от максимальной.См. Фотометрия.
Луч света (или проектор луча):	Светильник с большим параболическим рефлектором и без линзы. Часто используется с лампами низкого напряжения (например, 24 В, 1000 Вт). очень интенсивный почти параллельный пучок. Исторически они часто использовались в опера и мюзиклы как следствие с мягкими краями.
Настольный фокус:	Процесс регулировки патрона лампы в прожекторах с эллипсоидальным отражателем так, чтобы поле света было ровно, без “горячих” точек.
Черная пленка TM :	Гибкий матовый черный алюминий, используемый для маскировки утечек света и формировать лучи света. Хотя часто используется как универсальный термин “Black Wrap” является товарным знаком GAMPRODUCTS, Inc. Роско выпускает аналогичный продукт под названием «Синефойл».
Черный свет:	Газоразрядная лампа ультрафиолетового света.Наиболее распространены на самом деле люминесцентные лампы, но в отличие от люминесцентных ламп в вашем офисе или в классе люминофор на конверте излучает свет в ближнем ультрафиолетовом диапазоне, а не в белом свете. Другой типы включают газоразрядные лампы высокой интенсивности. Черный свет вызывает флуоресценцию на специально обработанных поверхностях в то время как в отсутствие видимого света поглощающие поверхности имеют свойство исчезать.
Бум:	Вертикально установленное осветительное устройство, обычно устанавливаемое на стены или с резьбой в основании или фланцем на полу. Когда стрелы установлены за кулисами авансцены, они известные как коробчатые стрелы.
Borderlight:	См. «Рентген»
C-зажим:	См. «Хомут для трубы»
Кандела:	Фотометрическая единица, описывающая количество света, излучаемого источником света.
Центральная линия:	Воображаемая линия DS / US, которая делит сцену пополам, обычно обозначается символ вроде этого:
Канал:	Путь управления, который позволяет консоли изменять вывод уровень одного или нескольких диммеров или других устройств. Канал может быть физическим (управляется кнопкой, переключателем или ползунком) или виртуальный (управляется цифровой клавиатурой).
Подключение к каналу (или Подключение коммутатора):	Таблица, в которой перечислены все приборы на выставке со всеми соответствующими информация, в том числе, цвет, шаблон, аксессуары, диммер, схема, канал, мощность и назначение. Подключение канала расположены в порядке номеров каналов.
Хроматическая аберрация:	Тип искажения, при котором объектив не может сфокусировать все цвета на в той же точке, в результате получается поле света, которое выглядит следующим образом (преувеличено для эффекта):
Автоматический выключатель:	Электрический выключатель, который автоматически защищает электрическую цепь. размыкание при перегрузке контура.Отличается от предохранителя тем, что автоматический выключатель после срабатывания может быть сброшен, а предохранитель должны быть удалены и заменены.
Цветовая температура:	Мера цвета белого света. Фактически, это цвет нагретого до этого «черного тела» температура по шкале Кельвина (абсолютная). Галогенная лампа накаливания обычно имеет цветовую температуру от 3000К до 3600К.Более высокая цветовая температура синее, чем более низкие цветовые температуры. Видеть: Цветовая температура «Белый» свет не является белым
Переключатель компании:	Электрическая коробка для подключения временного освещения. оборудование.
Считать:	Румынский дворянский титул.Также продолжительность времени (в секундах) требуется, чтобы закончить реплику.
Кроссфейд:	Постепенный переход от одного набора уровней каналов к другому. В уровни могут быть установлены в физических пресетах, как в предустановленная доска или в виртуальных репликах, как в компьютеризированной консоль памяти.
Cue (или состояние):	Заданные значения интенсивности различных осветительных приборов в конкретное заданное время, а также уровни неинтенсивности каналы для таких устройств, как движущиеся огни, скроллеры и светодиоды светильники.
Текущий:	Мера количества электронов, прошедших определенное точка в одну секунду. Измеряется в амперах.
Подогреватели штор:	Сигнал, предназначенный для освещения большой драпировки (если используется) или необитаемой сцены (если передняя штора не используется), чтобы дать публике что-то куда смотреть до начала спектакля, в антракте, и после окончания спектакля.
Циклорама (или Цикл):	Задник бледно-голубого, серого или белого цвета, используемый в качестве Небесная поддержка. Изначально это был изогнутый архитектурный гипсовый фон для сцены. Много ткани Велосипеды по-прежнему изогнутые, но плоские циклы сегодня более распространены.
Дихроичный:	Фильтр или отражатель, на который нанесен слой оксидов металлов. добавлен, заставляя его передавать некоторые длины волн и отражать другие.В некоторых осветительных приборах используются дихроичные отражатели, которые отражают свет и передают тепло; это позволяет использовать гораздо более яркая и, следовательно, более горячая лампа. Дихроичный цвет фильтры передают только определенный цвет и отражают все другие длины волн, а также тепло; они используются в движущиеся огни, поскольку они являются единственными цветными фильтрами, которые может выдерживать высокие температуры внутри светильников.
Диммер:	Устройство, регулирующее интенсивность света.Большинство диммеров делают это путем электронного управления электричеством, передаваемым на лампу. (См .: «SCR»). Светильники с газоразрядными лампами могут иметь механические диммеры (правильное название «лозоискатели»), которые регулируют количество света с помощью скрывая это, похоже на жалюзи. Старые типы диммеров включают автотрансформаторы и резистивные диммеры.
Подключение диммера:	Таблица, в которой перечислены все приборы на выставке со всеми соответствующими информация, в том числе, цвет, шаблон, аксессуары, диммер, схема, канал, мощность и назначение.Подключение диммера упорядочены по номеру диммера.
Профиль диммера:	Индикация, обычно представленная график, показывающий, как диммер будет реагировать на непрерывное изменение уровней каналов от 0% до 100%. Видеть “Патчинг”
Постоянный ток:	Электричество течет по цепи только в одном направлении.Примером этого может быть фонарик с батарейным питанием.
DMX:	Стандарт протокола связи, используемый в основном для систем освещения кинотеатров, для отправки данных с пультов освещения на диммеры, моторизованные фонари и аксессуары для освещения, такие как цветные скроллеры и дымогенераторы. Видеть DMX512.
Лозоискатель:	См .: «Диммер»
Сухая технология:	Техническая репетиция, на которой реплики исполняются без актеров.
Эффективность:	Отношение излучаемого света к потребляемой мощности.
Угол поля:	Внешняя часть светового конуса, в которой интенсивность не опускается ниже 10% от максимальной. См. Фотометрия.
Система полета:	Механическая система для внесения (приближения к полу) или извлечения (двигаясь дальше от пола) планки и петлицы.Общие типы систем мух включают: конопля, противовес и электрические лебедки. См. Раздел о летательных системах.
Свеча для ног:	Фотометрическая единица интенсивности: люмен на квадратный фут.
Частота:	Количество волн, которые проходят через заданную точку в пространстве за определенный промежуток времени.Частота обычно измеряется в герцах (символ: Гц), где герц соответствует одному циклу в секунду. Свет распространяется с такой высокой скоростью, что измеряется в терагерцах (обозначение: ТГц). Один ТГц составляет 10 12 Гц.
Гель:	Пластиковый носитель, используемый для изменения цвета луча света. Первоначально изготавливали из желатина животного происхождения. Основные производители включают Apollo, GAM, Lee и Rosco.
Гобо (или шаблон):	Металлический или стеклянный (или, в редких, очень специфических случаях, пластик) узор, используемый в эллипсоидальных рефлекторных прожекторах для проецирования изображения.
Grand Drape (или Act Curtain):	Главный занавес в театре авансцены. Обычно в паре с «Гранд Валенси».
Земля (или Земля):	Прямое электрическое соединение с Землей. Электричество всегда забирает путь наименьшего сопротивления. В случае, если сценический осветительный прибор (или другое оборудование) имеет неисправную электрическую изоляцию, что приводит к опасное напряжение, проходящее через металлический корпус, правильное заземление сбросит это напряжение на Землю.Автоматический выключатель сработает. поп, но ты не будешь.
Первый ряд:	Ряд осветительных приборов, размещаемых (обычно) за кулисами. чтобы зажечь его. Низменный ряд пейзажей, который часто маскирует ряд заземления электрики также называют «рядом заземления».
Галогенная лампа (или галогенная вольфрамовая):	Лампа, оболочка которой заполнена галогеном, а не инертный газ.В негалогенной лампе в качестве нити накала нагревается, его кусочки испаряются и оседают на внутренней стороне колба, меняющая цветовую температуру лампы. В галогенная лампа, эти части соединяются с газом и переотложен на нить. Это может сделать далеко увеличенный срок службы лампы, но вместо этого позволяют производить более яркие, горячие и маленькие лампочки.Из-за высокой температуры нельзя использовать обычное стекло для конверт; вместо этого используется кварцевый сплав. Это собирает жир и поэтому к ним нельзя прикасаться; смазка от палец остается на лампочке и вызывает ее ослабление когда жарко. Легко определить, кто прикоснулся к лампочке и привело к значительному сокращению срока службы лампы; преступник отпечаток пальца будет четко вытравлен на стекле.Если конверт был случайно задет, его можно протереть с алкоголем. Негалогенные лампы часто называют «лампами накаливания», но это не совсем точно, так как галогенные лампы также используют принцип накала (см. «Лампа»).
Хейзер:	Устройство, создающее легкую дымку, которая зависает в атмосфере, в результате чего лучи света становятся видимый.В зависимости от индивидуального устройства может быть с ручным управлением или управлением через DMX с консоли.
Оттенок:	То свойство света, которое определяет цвет объекта. классифицируется как красный, синий, зеленый или желтый в отношении спектр.
Лампа накаливания:	Лампа накаливания образуется путем нагревания нити накала до точки на который светится.Самый театральный свет, в том числе создаваемый вольфрамовые галогенные лампы, накаливания.
Инертный газ:	Газ, который не вступает в химические реакции при определенных условиях.
График работы инструмента:	Таблица, в которой перечислены все приборы на выставке со всеми соответствующими информация, в том числе, цвет, шаблон, аксессуары, диммер, схема, канал, мощность и назначение.График инструмента расположены в порядке подвешивания и номера приспособления.
Ирис:	Механическое устройство, используемое для изменения диаметра света. от прожектора с эллипсоидальным рефлектором. В большинстве случаев, радужную оболочку можно легко вставить или снять с прибора.
Фонарь:	То, что обычно называют «лампочкой». Лампа состоит из трех частей: Нить накала: внутренняя катушка с проволокой, которая нагревается при прохождении электричества через него и тем самым светится и производит свет.Этот процесс называется накаливанием. Основание: Металлическая деталь лампы, которая соединяет его с приспособлением. Есть множество типов оснований, в том числе предварительная фокусировка, байонет, винт, и двухконтактный. Лампа: Стеклянный конверт который окружает и содержит нить.
ВЕЛ:	Светоизлучающий Диод. Все чаще используются в качестве театральных источников света по мере роста уровня освещенности. достигается световая эффективность и улучшается технология управления. Светодиоды производятся в различные цвета, чаще всего красный и зеленый. Белые светодиоды на самом деле синие с люминофорной оболочкой. который преобразует синий свет в белый.Светодиоды потребляют гораздо меньше энергии на люмен, чем лампы накаливания или галогенные источники, и производят гораздо меньше тепла, но они более дороги и сложны в изготовлении и производстве очень узкий спектр света. Современные светодиодные театральные светильники используют сочетание цветов (как минимум красный, зеленый и синий, хотя многие приборы также имеют янтарный канал, а некоторые – до семь цветов), чтобы обеспечить встроенное аддитивное смешивание цветов.Потому что светодиоды обеспечивают узкую цветовую гамму, выход этих светильников часто дают неудовлетворительные результаты при освещении кожи человека.
Нога:	Установите вертикальный маскирующий блок сбоку от сцены, чтобы замаскировать закулисную зону от публики.
Световой участок:	Чертеж или чертежи, показывающие расположение каждого приспособления, тип прибора, цвет, канал, диммер и фокус.
Лайтрайт TM :	Компьютерная программа, используемая для создания графиков работы приборов, каналы связи и другие документы от одного база данных / электронная таблица с проверкой ошибок и многими другими Ярлыки для ввода данных, связанных с освещением. В американском профессиональный театр, Лайтрайт – это индустрия стандартная программа базы данных освещения.
Люмен:	Мера силы света, создаваемого источником света. Люмены измерение света, генерируемого источником, в отличие от фут-свечи (или люкс), которые измеряют свет, попадающий на цель, над заданной областью и также зависят от оптики прибора. как по дальности броска.
Маска:	Чтобы скрыться от зрителей, часто с черным велюром шторы или другие сценические элементы. Эти элементы в совокупности называется «маскировка».
Мультиплексирование:	Комбинирование нескольких различных сигналов сообщений или потоков данных в один сигнал по общей среде.
Нюрнбергский свет:	Свет, падающий на исполнителя почти прямо снизу, верхний свет. Названы так потому, что Альберт Шпеер использовал их в нацистских митингах в Нюрнберг.
Бумажные технологии:	Производственное собрание перед первой технической репетицией, на котором режиссер, дизайнеры и режиссер обсуждают различные реплики и общий поток постановки, без на самом деле запускает реплики.
Парк:	Команда, которая заставляет определенный канал или диммер оставаться на данная настройка независимо от уровня, на котором она установлена ​​в субмастерах и реплики. Примером этого может быть приспособление, которое было выбито. не в фокусе и светит в глаза аудитории, поэтому может быть припаркован на 0% до того момента, когда его можно будет перефокусировать.
Фотометрия:	Данные, используемые для расчета размера поля и интенсивности осветительного прибора.
Пилястра:	Слегка выступающая колонна, встроенная или прикрепленная к лицевой стороне стена. Чаще всего плоские или прямоугольные по форме пилястры могут также принимают полукруглую форму или форму любого типа колонны.(Определение любезно предоставлено Википедией). Пилястры часто встречаются на по обе стороны арки авансцены.
Линия пилястра (или «линия штукатурки»):	Воображаемая линия между самыми дальними точками SL и SR. пилястры. Эта линия обычно является нулевой точкой, от которой DS / US измерения основаны.
Зажим для трубы (или C-образный зажим):	Зажим, которым крепится осветительный прибор к подвесу. должность. В США они обычно изготавливаются из ковкого чугуна; в других частях мира (особенно в Великобритании) они производятся из более прочного материала.
Мощность (или мощность):	Объем выполняемой электрической «работы».Измерено в ваттах.
Практично:	Опорное электрическое устройство (обычно это осветительный прибор, например как люстра или настольная лампа), которая действительно функционирует.
Просцениум (или Арка Просцениума):	Проем в стене, отделяющий сцену от зоны отдыха.Часто обрамляют с двух сторон пилястрами.
Отражатель:	Зеркало (обычно изогнутое) в задней части осветительного прибора приспособление. Все, что используется для отражения света.
Сопротивление:	Степень, в которой вещество препятствует прохождению электричество.Измеряется в омах.
Насыщенность:	Степень чистоты цвета; степень свободы от примесь с другими цветами. Также известен как цветность .
Холст:	Ткань открытого переплетения, которая кажется непрозрачной при освещении спереди, но становится прозрачным, когда объекты за ним светятся (обратите внимание, что холст примерно на 50% состоит из воздуха, поэтому при освещении спереди необходимо соблюдать осторожность. приниматься так, чтобы свет, проходящий через холст, не освещал люди или предметы за ним.) Холсты чаще всего встречаются в черный или белый, но они доступны во многих цветах и ​​даже могут быть окрашенным (хотя художник должен быть осторожен, чтобы не допустить краской, чтобы скрыть дырочки в плетении). Акт угасания передний свет на холсте, увеличивая интенсивность света на объекты позади него – таким образом, обнаруживая эти объекты для аудитории – это называется «просачивание» или «просачивание».
Скроллер:	Устройство изменения цвета размещено на осветительном приборе, состоящем из двух частей. цилиндры с длинной полосой прокрученных цветных фильтров их. Цифровые сигналы управляют движением цилиндров чтобы определить, какой кусок полосы помещается перед свет.
Оттенок:	Цвет с низким значением. Обычно он создается смесь одного или нескольких оттенков с черным.
Shin Busters:	Осветительные приборы, размещенные по бокам сцены на или на уровне пола, часто используется в танцах.
Линия обзора:	Самый крайний край того, что можно увидеть на сцене из зала.
Выпрямитель с кремниевым управлением (или SCR):	Электронное устройство, похожее по функциям на транзистор, но может выдерживать более высокие напряжения.Он ведет себя как сверхбыстрый клапан, открывающийся и закрывающийся для управления количество электричества, подводимого к лампе. Возможно, самый распространенная технология, используемая для затемнения традиционного театрального освещения.
Специальный:	Одно или несколько приспособлений, ориентированных на ограниченную область, обычно не являющуюся частью стирка.
Спектр:	При освещении полоса цветов, возникающая при освещении белого света. прошел через призму, состоящую из красного, оранжевого, желтого, зеленый, синий, индиго и фиолетовый.
Схема ступени (или схема):	Проводка, соединяющая прибор (обычно через розетку) к патч-панели или диммеру.
Состояние:	См. «Кий»
Вкладка:	См. «Баттен»
Сетка натяжения:	(Также известна как «Натяжная проволочная сетка» или «TWG») Обеспечивает поверхность для ходьбы над рабочей зоной, позволяя освещение из любого положения над головой.Изготовлен из тканого полотна 1/8 дюйма авиационный кабель.
	[Изображения натяжной сетки любезно предоставлены Питером Альбрехтом Компания.]
Бросать:	Расстояние от светильника до освещаемого исполнителя или сценического объекта.
	В приведенном ниже примере приспособление имеет угол луча 16 и поле угол 40. Бросок 12 ‘. Ширина луча составляет 3′-4,5 дюйма, а ширина поля 8’-9 дюймов.
Стадия тяги (или стадия «три четверти»):	Сцена, с трех сторон окруженная публикой.
Соединительная линия:	(Также известна как «трюк»). Веревка хлопковая, обычно черная, примерно 1/8 дюйма в диаметре. Используется для связывания кабелей и драпировки.
Оттенок:	Цвет с высоким значением называется оттенком. Обычно это достигается путем смешивания оттенка с любым белый пигмент или белый свет.
Тон:	Цвет средней ценности, ни оттенка, ни оттенка.
Передача инфекции:	Степень пропускания света средой, измеряемая в с точки зрения процента света, который передается.
Отделка:	Как глагол, обозначает действие по установке высоты накладных расходов. маскирующий элемент или электрическая рейка, или расстояние от средней линии ноги или другого маскирующего элемента.Как существительное, относится к позиции, установленной в процессе обрезки.
Twist-Lock®:	Зарегистрированный товарный знак Hubbell, Incorporated, хотя термин (обычно пишется “twistlock”) используется как общий дескриптор для особый тип фиксирующего разъема независимо от производителя.Эти разъемы имеют изогнутые лезвия и когда штекер вставлен в розетку и скручен, два разъема заблокированы вместе. Обратите внимание, что есть несколько разные конфигурации Twist-Locks, которые не взаимозаменяемы.
Двойник:	Адаптер, позволяющий подключить два прибора к одной цепи.
Вселенная:	Относится к сети систем, связанных вместе с помощью единая система управления информацией. Чаще всего используется в отношении DMX-512, но может относиться к другим сетевым системам, таким как звук или видео. Каждый юниверс, к которому обращается консоль управления, использует отдельный выход сигнала. и направляется отдельным комплектом кабелей к осветительным приборам.Несколько юниверсы позволяют одной консоли управлять более чем 512 путями информации; многие современные консоли предоставляют от 2 до 8 вселенных (1024-4096 адресов) и могут быть обновлены, чтобы обрабатывать гораздо больше. (Любезно предоставлено Марком Томасоном)
Значение:	Относительная светлота или темнота цвета.Бледно-голубой имеет высокое значение, а темно-синий – низкое.
Вольт:	Единица электрического давления или электродвижущей силы.
Стирка:	Несколько светильников, которые при совместном использовании покрывают весь область исполнения с одним цветом из в том же направлении.
Ватт:	Единица электрической мощности.
Длина волны:	Расстояние между любыми двумя соответствующими точками на последовательных волнах.
Рентген (или Borderlight):	Полосатый свет, висящий над головой, обычно проходит на всю ширину обрешетка.
Масштаб:	Зум-объектив может изменять фокусное расстояние. (и, следовательно, угол поля и луча). Когда зум-объектив установлено самое узкое значение, поле ярче, чем тот из самых широких настроек.

SNAKE EYES Прожекторы для прицепов G.I. JOE’s Beloved Commando

Когда вы играете в азартные игры, «змеиные глаза» – одна из последних вещей, которые вы хотите видеть.Но это именно то, что G.I. Поклонники Joe с нетерпением ждут, когда франшиза вернется в кинотеатры с историей происхождения одного из самых известных персонажей. Судя по первому трейлеру, Snake Eyes выглядит выигрышной крупнобюджетной ставкой от Paramount.

«Змеиные глаза: G.I. Джо Ориджинс играет Генри Голдинга в роли Змеиного Глаза, упорного одиночки, которого принимают в древний японский клан под названием Арашикаге после спасения жизни их наследника.По прибытии в Японию Арашикаге обучают Глаза Змеи путям воина-ниндзя, а также обеспечивают то, о чем он так мечтал: дом. Но когда будут раскрыты секреты его прошлого, честь и верность Змеиного Глаза будут подвергнуты испытанию – даже если это означает потерю доверия самых близких ему людей ».

Этот трейлер многое раскрывает о сюжете фильма? Нет. Это все еще нас полностью раскручивает вокруг фильма? Абсолютно. Удивительно, что великая звезда – Генри Голдинг – может сделать правильную песню и хороший монтаж.Эй, мы даже готовы сами сразиться с Коброй после просмотра.

Генри Голдинг в красном костюме с катаной оглядывается в камеру на плакате «Глаза змеи»

Paramount Pictures

Режиссер Роберт Швентке, сценарий написан Эваном Спилиотопулосом, Анной Уотерхаус и Джо Шрапнелем. . Snake Eyes также играет Эндрю Коджи в роли Штормовой Тени, Урсула Корберо в роли Баронессы, Самара Уивинг в роли Скарлетт, Харука Абэ в роли Акико, Тахехиро Хира в роли Кенты и Ико Увайс в роли Хард Мастера.

Выросли ли вы на просмотре фильма G.I. Джо или нет, вам также стоит взглянуть на фильм и популярного персонажа изнутри Paramount. Он исследует более вокальное прошлое Snake Eyes до того, как он стал безмолвным коммандос.

Окровавленный Генри Голдинг стоит в боевой яме, на которую многие смотрят в Snake Eyes

Paramount Pictures

Snake Eyes выходит в кинотеатры, включая Dolby Cinema и IMAX, 23 июля.

Сообщение “ЗМЕИНЫЕ ГЛАЗА”. Трейлер в центре внимания G.I. Любимый коммандос Джо впервые появился на Nerdist.

GI Штаб-квартира Джо Командный центр SEARCH LIGHT прожектор Vtg part 1983 g.i Игрушки и хобби Военное дело и приключения

GI Joe Штаб-квартира Командный центр SEARCH LIGHT прожектор Vtg part 1983 g.i Игрушки и хобби Военное дело и приключения

1. Дом
2. Игрушки и хобби
3. Фигурки
4. Военное дело и приключения
5. GI Joe Штаб-квартира Командный центр SEARCH LIGHT прожектор Vtg часть 1983 г.я

GI Джо, штаб-квартира, командный центр, прожектор ПОИСКОВЫЙ СВЕТ Vtg part 1983 g.i. ВСЕ СВОБОДНЫЕ ИГРУШКИ СЧИТАЮТСЯ ИСПОЛЬЗОВАННЫМИ. МОГУТ ИЛИ НЕ БЫТЬ ЗНАЧИТЕЛЬНЫМ ИГРОВОЙ ИЗНОС, ПОТЕРЯ КРАСКИ, НАБОРЫ, ДИНГИ И Т.Д. 100% ОРИГИНАЛЬНЫЙ И АУТЕНТИЧНЫЙ. ПРЕДМЕТ МОЖЕТ ИМЕТЬ ИЛИ НЕ ИМЕТЬ НАКЛЕЙКОВ И МОЖЕТ НЕМНОГО ОТЛИЧАТЬСЯ НА ВНЕШНИЙ ВИД .. Состояние: Использованный: Предмет, который использовался ранее. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий ， Примечания продавца: «100% оригинал и винтаж! Купите столько деталей, оружия или аксессуаров, сколько захотите, за 3 штуки.Всего отправлено 87! » ，

GI Штаб-квартира Джо Командный центр SEARCH LIGHT прожектор Vtg part 1983 g.i

перейти к содержанию

Даненгро

Telegade 1
2630 Taastrup
Danmark
Телефон: 32223203
Эл. Почта: [email protected]
CVR-номер: 38362925

GI Джо, штаб-квартира, командный центр, прожектор ПОИСКОВЫЙ СВЕТ Vtg part 1983 g.я

New Netplayz Kids Outdoor Badminton Маленькая отдельно стоящая сетка с быстрой настройкой. TOP DLA DLE DA Разрез зажигания для газового двигателя RCEXL Оптоукладчик ДОСТАВКА США EF, литье под давлением 1/64 Norev Porsche 911 Police Car Green Model Коллекция автомобилей Игрушка. DCP 1/64 SMITHCO SIDE DUMP WHITE & BLACK, Farben Lego Technik Technic 18945 Panel Paneel Tapered 5 x 11 abgeschrägt NEU v. BW Plasma Freeze Pokemon -Rare 4X Electrode 33/116 Deck Exclusive NM, Cute Marvel Spider-Man Upside Down Spiderman Головная фигурка, автомобильный аксессуар, Lego City Jungle 10 x темно-зеленые листья растений 6 x 5 НОВИНКА.P-137-001 IHB 0-8-0 ПЕРЕДНЯЯ ФАБРИКА КОТЛА ОРИГИНАЛЬНАЯ ЧАСТЬ AHM & RIVAROSSI HO МАСШТАБ, Yugioh the Movie 2004 Пирамида голубых глаз Набор из 4 карточек «Сияющий Дракон» NM. Томика Такара Томи Дисней Моторс наизнанку Голова 3X SET Печаль Diecast Toy Cars.

GI Joe, штаб-квартира, командный центр, прожектор SEARCH LIGHT Vtg part 1983 g.i

ПРЕДМЕТ МОЖЕТ ИМЕЕТ ИЛИ НЕ ИМЕЕТ СТИКЕРОВ И МОЖЕТ НЕМНОГО ОТЛИЧАТЬСЯ ПО ВНЕШНЕМУ ВИДУ, ВСЕ СВОБОДНЫЕ ИГРУШКИ СЧИТАЮТСЯ ИСПОЛЬЗОВАННЫМИ, МОГУТ ИЛИ НЕ МОГУТ БЫТЬ ЗНАЧИТЕЛЬНЫМ ИГРОВОЙ ИЗНОС, ПОТЕРЯ КРАСКИ, НАКЛАДКИ, ДИНГИ И Т.Д., 100% ОРИГИНАЛЬНОЕ СОХРАНЕНИЕ И АУТЕНТИЧНОЕ СОХРАНЕНИЕ. % на заказ Индивидуальная рекомендация Купите официальный сайт онлайн здесь! mtrasmussen.dk
GI Главный офис Джо Командный центр SEARCH LIGHT прожектор Vtg part 1983 g.i mtrasmussen.dk

Прожектор дождя или сияния | CWH Green Инфраструктура Сотрудничество

{ “элементы”: [ “5f974f6b1155b400175c95d6”, “5f974f6b1155b400175c95d5”, “5f974f6b3ba2fa0017124ccd”, “5f974f6b3ba2fa0017124ccb”, “5f974f6b3ba2fa0017124cca”, “5f974f6b3ba2fa0017124cc9”, “5f974f6b3ba2fa0017124cc8”, “5f974f6b470616001789aff1”, “5f974f6b470616001789afee”, “5f974f6b470616001789afed “],” styles “: {” galleryType “:” Strips “,” groupSize “: 1,” showArrows “: true,” cubeImages “: true,” cubeType “:” fill “,” cubeRatio “:” 100% / 100%, isVertical: false, gallerySize: 30, collageDensity: 0.8, «groupTypes»: «1», «oneRow»: true, «imageMargin»: 0, «galleryMargin»: 0, «scatter»: 0, «rotatingScatter»: «», «chooseBestGroup»: true, «smartCrop» : false, «hasThumbnails»: false, «enableScroll»: true, «isGrid»: false, «isSlider»: false, «isColumns»: false, «isSlideshow»: true, «cropOnlyFill»: false, «fixedColumns»: 1 , “enableInfiniteScroll”: true, “isRTL”: false, “minItemSize”: 120, “rotatingGroupTypes”: “”, “rotatingCropRatios”: “”, “columnWidths”: “”, “gallerySliderImageRatio”: 1.7777777777777777, “numberOfImages”: 3, «numberOfImagesPerCol»: 1, «groupsPerStrip»: 0, «borderRadius»: 0, «boxShadow»: 0, «gridStyle»: 0, «mobilePanorama»: false, «placeGroupsLtr»: false, «viewMode»: «предварительный просмотр. “,” thumbnailSpacings “: 4,” galleryThumbnailsAlignment “:” bottom “,” isMasonry “: false,” isAutoSlideshow “: true,” slideshowLoop “: false,” autoSlideshowInterval “: 3,” bottomInfoHeight “: 0,” titlePlacement “: «SHOW_ON_HOVER», «galleryTextAlign»: «center», «scrollSnap»: true, «itemClick»: «ничего», «fullscreen»: true, «videoPlay»: «hover», «scrollAnimation»: «NO_EFFECT», «slideAnimation» “:” S CROLL “,” scrollDirection “: 1,” scrollDuration “: 400,” overlayAnimation “:” FADE_IN “,” arrowPosition “: 0,” arrowSize “: 18,” watermarkOpacity “: 40,” watermarkSize “: 40,” useWatermark ” : true, “watermarkDock”: {“top”: “auto”, “left”: “auto”, “right”: 0, “bottom”: 0, “transform”: “translate3d (0,0,0)” }, «loadMoreAmount»: «все», «defaultShowInfoExpand»: 1, «allowLinkExpand»: true, «expandInfoPosition»: 0, «allowFullscreenExpand»: true, «fullscreenLoop»: false, «galleryAlignExpand»: «left», «addToCartBorderWidth» “: 1,” addToCartButtonText “:” “,” slideshowInfoSize “: 160,” playButtonForAutoSlideShow “: false,” allowSlideshowCounter “: false,” hoveringBehaviour “:” NEVER_SHOW “,” thumbnailSize “: 1Seed”: магия imageHoverAnimation »:« NO_EFFECT »,« imagePlacementAnimation »:« NO_EFFECT »,« calculateTextBoxWidthMode »:« PERCENT »,« textBoxHeight »: 0,« textBoxWidth »: 200,« textBoxWidthPercent »: 50,« textImageSpace » : 0, «textBoxBorderWidth»: 0, «loadMoreButtonText»: «», «loadMoreButtonBorderWidth»: 1, «loadMoreButtonBorderRadius»: 0, «imageInfoType»: » ATTACHED_BACKGROUND “,” itemBorderWidth “: 0,” itemBorderRadius “: 0,” itemEnableShadow “: false,” itemShadowBlur “: 20,” itemShadowDirection “: 135,” itemShadowSize “: 10,” imageLoadingMode “:” BLURimation “,” imageLoadingMode “:” BLURimation “,” : “NO_EFFECT”, “imageQuality”: 90, “usmToggle”: false, “usm_a”: 0, “usm_r”: 0, “usm_t”: 0, “videoSound”: false, “videoSpeed”: “1”, ” videoLoop “: true,” jsonStyleParams “:” “,” gallerySizeType “:” px “,” gallerySizePx “: 220,” allowTitle “: true,” allowContextMenu “: true, “textHorizontalPadding”: – 30, “showVideoPlayButton”: true , «galleryLayout»: 5, «targetItemSize»: 220, «selectedLayout»: «5 | bottom | 1 | fill | false | 1 | true», «layoutsVersion»: 2, «selectedLayoutV2»: 5, «isSlideshowFont»: true , “externalInfoHeight”: 0, “externalInfoWidth”: 0}, “container”: {“width”: 220, “height”: 284, “galleryWidth”: 220, “galleryHeight”: 123, “scrollBase”: 0}}

Gibson Les Paul Spotlight Special

Нажмите, чтобы увеличить.В 1983–84 годах Гибсон представил Les Paul Spotlight Special. У этих красавиц были уникальные верхушки – многослойный резной трехсоставный фигурный клен снаружи с полоской ореха посередине. У них также была переплетенная накладка из розового дерева, золотая фурнитура, облицовка грифа из черного дерева или ореха и звукосниматели PAF. Вот три в Antique Sunburst и три в Antique Natural. Нам нравятся топы, не совпадающие с буквами!

Это был 1983 год, и Гибсон переживал самые тяжелые дни. Norlin Industries, материнская компания Гибсона в то время, имела чрезмерные долги, продажи упали на 30 процентов годом ранее, и название Gibson выставлялось на продажу.К тому лету все крупные партии моделей Gibson, включая Les Paul, были переведены на завод в Нэшвилле, и управляющий завода в Каламазу был проинформирован о закрытии завода.

Среди хаоса и неопределенности родилась идея выпуска ограниченного тиража Les Paul, получившего название Spotlight Special. Потребительский интерес к этой модели, конечно, никогда не был безудержным, но выпуск в 1993 году книги Тони Бэкона / Пола Дэя The Gibson Les Paul Book вызвал удивление и заинтересовал горстку коллекционеров.Те, кто намеревался купить (или собрать) Spotlight Specials, вскоре обнаружили, насколько ограниченным было их производство, а поиск фактов, касающихся модели, часто приводил к ошибочным спецификациям и дезинформации.

Конечно, история вокруг Spotlight отрывочна. Бэкон и Пол Дэй сообщают, что менеджеры Нэшвилла придумали «Особый центр внимания» после того, как заметили остатки грецкого ореха и кусочки вьющегося клена. Некоторые коллекционеры полагали, что их прожекторы были произведены в Каламазу, и опровергали мнение о том, что прожектор представляет собой сборку оставшихся деталей, предпочитая верить, что это была тщательно спланированная модель.Джефф Сиз, сотрудник Gibson, который помогал исследовать эту статью, поговорил с сотрудником, который в то время работал на заводе в Нэшвилле. Источник подтвердил, что прожекторы действительно были построены на заводе в Нэшвилле и, несмотря на наклейку Custom Shop Edition, не были связаны с Custom Shop, а были построены на обычной производственной линии. Источник также сообщил, что их было немного, и они, скорее всего, были построены из лишних деталей. Уолтер Картер, бывший историк Gibson, отмечает, что в записях Гибсона указаны серийные номера Spotlight Special до 211, так что это действительно было ограниченное издание.

Spotlight Special мгновенно узнаваем по контрастной полосе ореха по центру корпуса, с фигурным кленом или стеганым кленом по обеим сторонам полосы. На задней части грифа имеется золотой логотип Custom Shop с нанесенным чернилами серийным номером 83-XXX, где «XXX» находится в диапазоне от 001 до 211.

Модели ANT и ASB отличались не только цветом отделки и сортностью клена, но также шестеренками и кнопками настройки; в ANT использовались перлоидные блоки в форме почек, в то время как в ASB использовались традиционные блоки Гибсона в форме краеугольного камня.Все прожекторы имеют логотип Custom Shop.

Опять же, опубликованная информация противоречива и неточна. Книга Bacon / Day описывает облицовку передней бабки как палисандр, хотя на самом деле это красное дерево на одной модели и черное дерево на другой. В справочном листе книги Bacon / Day описывается только одна общая модель, а на самом деле их две. Пятое издание Blue Book of Electric Guitars неправильно описывает центральную полосу как красное дерево и говорит, что она имеет кремовую накладку (спецификации Gibson не требуют накладок, и хотя у некоторых прожекторов они есть, у многих нет), хром фурнитура (все прожекторы имели позолоченную фурнитуру), естественную отделку (они были доступны в натуральном и более темном цвете ) и выпускались с 1980 по 1985 год (единственные серийные номера этой гитары – с 83 года).Единственное точное описание прожектора находится в Gruhn’s Guide to Vintage Guitars, Second Edition , авторстве Gruhn and Carter.

Единственная доступная письменная запись Spotlight – это спецификация 1983 года из архивов Gibson, предоставленная Cease. Это указывает на то, что было две разные модели Spotlight Special – ASB и ANT. Оба имеют логотип Custom Shop на задней части грифа, серийный номер 83-XXX, корпус из массива красного дерева и полоску из орехового дерева 2 дюйма по центру кленовой верхушки, позолоченную фурнитуру, включая регулируемый Tune-O-Matic. бридж и насадка для упора, два оригинальных звукоснимателя PAF для хамбакеров, цельный гриф из красного дерева с штифтом SP-1 с шагом 17 градусов, черная крышка анкерного стержня без надписи, переплетенная накладка из розового дерева с роскошными вставками и соответствующей стороной точки.И рекомендованная розничная цена обоих – 1299 долларов, включая чехол Protector II.

Однако на этом сходство заканчивается.

Модель ASB (старинные солнечные лучи) поставлялась с «… узорчатым топом из стеганого клена », твердым кремовым переплетом цвета , традиционной облицовкой из эбенового дерева с инкрустацией из жемчуга Гибсона и традиционными головками в форме трапецеидального камня (наверное, все с тюнерами с двойным кольцом). Существуют огромные различия в цветах (от темного табака до светло-коричневого и, по крайней мере, у одного трехцветного солнечного луча) и сортности / качества стеганых топов.Также выясняется, что некоторые работники скрупулезно подходили к подборке вершин, в то время как другие брали все, что было в наличии – может быть, они думали, что никто не заметит несовпадение сторон, потому что они были разделены полосой из орехового дерева в 2 дюйма?

Модель ANT (античный натуральный) поставлялась с «… фигурным верхом из кленового дерева », коричневым переплетом с двумя кремовыми полосками на корпусе и одной кремовой полосой на шее, грецким орехом t отделка головы светлой морилкой с инкрустацией с логотипом Gibson и индивидуальные перламутровые головки в форме почки машинных головок.Модели ANT, безусловно, выглядят более экзотично из двух из-за цвета, контрастного темного переплета и менее распространенных кнопок тюнера. Среди моделей ANT, представленных на рынке, меньше вариаций в цвете (все они натуральные под старину, некоторые более изящно состаренные), но, опять же, сорт / качество фигурных кленовых голенищ и внимание к букмэчингу сильно варьируются.

Gibson начал выпускать Les Paul в стиле переиздания в 1983 году, и специальные предложения Spotlight демонстрируют некоторые особенности переиздания.Полоса переплета на вырезе стилизована под модели 50-х годов (одинаковая ширина, повторяет контур корпуса, обнажая часть клена под переплетом, по сравнению с более глубокой полосой переплета с прямым краем, идущим по клену / красное дерево присоединяется на других моделях). Большинство прожекторов находятся в диапазоне девяти фунтов, по сравнению с другими печально известными тяжелыми Les Paul конца 70-х – начала 80-х. И у прожекторов нет пугающей спирали на задней части шеи. Это простые Les Paul с точки зрения электроники и оборудования; нет отводов для катушек и патрубков ТП-6

За исключением внешнего вида (и тюнеров ANT), прожекторы выглядят как переиздание 59-го года с отличным весом, тоном и атмосферой. Толщина шейки находится где-то между 59 и 60. Несмотря на мнение о низком качестве производства в 70-х и 80-х годах, большинство прожекторов имеют отличное качество, в том числе подгонку и отделку. Металлическая крышка закрывает кастрюли под задней пластиной доступа. Одна из критических замечаний заключается в том, что некоторые модели плохо сочетаются с лучшими букмекерами, а морилка или наполнитель пор, использованный на светлой спине из красного дерева, не окрашивал или оттенял равномерно на некоторых моделях ANT.

Автор с прекрасными примерами каждой версии Spotlight Special – ANT (слева) и ASB.

Похоже, что интерес к Spotlight из-за его редкости и яркости растет среди коллекционеров, поскольку гитара приближается к «винтажному» статусу. В официальном ценовом справочнике журнала Vintage Guitar Magazine , шестое издание говорится, что Spotlight в отличном состоянии продается по цене от 1800 до 2300 долларов. Но, судя по недавним продажам, может показаться, что немногие владельцы экземпляров в отличном или лучшем состоянии готовы расстаться с ними менее чем за 2300 долларов, а некоторые продаются за 3000 долларов или больше.Один ASB в неношеном состоянии стоит на сайте итальянского дилера по продаже гитар за 15 миллионов лир – это 8 333 доллара США! [ ОБНОВЛЕНИЕ 2017 ГОДА – в справочнике по ценам журнала Vintage Guitar Magazine за 2017 год оценивается стоимость специальных предложений Spotlight с меньшими цифрами в размере от 4600 до 6000 долларов, а с более высокими цифрами – от 5800 до 7000 долларов.]

Есть еще много вопросов, на которые нет ответа. Хотя спецификации не требуют накладок, обилие примеров с защитой кремового цвета с золотым монтажным кронштейном указывает на то, что некоторые из них были установлены на заводе.Хотя в спецификациях требуется цельный гриф из красного дерева, есть по крайней мере один с трехкомпонентным ламинированным грифом из красного дерева, который толще, чем у большинства других прожекторов. Некоторые из них также были сделаны с указателями на ручках, а ручки цилиндров имеют другую форму, чем ручки переиздания, доступные сегодня. Использовал ли Гибсон имеющиеся запасы запчастей?

Конечно, есть еще кое-что, что можно узнать о происхождении Spotlight, в том числе о том, как были выбраны функции и дизайн. Неужели это была просто интуиция?

---

Особая благодарность Джеффу Сизу и Уолтеру Картеру, а также нескольким коллекционерам и друзьям по переписке по электронной почте, благодаря которым появилась эта колонка.

---

Эта статья впервые появилась в выпуске VG за май 2000 г. Все авторские права принадлежат автору и журналу Vintage Guitar . Несанкционированное копирование или использование строго запрещено.

---

.
