Цокольная часть здания: Цоколь здания, что это: цокольная часть

это часть стены или фундамента возводимого дома

Когда разговор заходит о цокольной части фундамента дома, перед многими встает вопрос, а что собой представляет эта строительная конструкция, и зачем нужен цоколь вообще. В первую очередь необходимо отметить, что цоколь фундамента – это не обязательно часть фундамента, хотя она располагается именно над ним.

Это может быть и часть стены. И ее основная задача (то есть для чего она нужна) – защита стен от воздействия наружных факторов, которые негативно влияют на техническое состояние строительных элементов дома. При этом цоколь выполняет и чисто эстетическую функцию, если его правильно оформить.

Разновидности

Ответив на вопрос, что такое цоколь, можно переходить к разбору его видов. Существует три вида цоколя дома: западающий, выступающий и равный по ширине стены.

Западающий

Свое название западающий цоколь получил потому, что его ширина относительно ширины стены здания меньше. То есть, он как бы находится под козырьком, образованным нижней кромкой стеновой конструкции. Именно поэтому считается, что такая конструкция имеет более эффективную защиту от негативного воздействия внешних факторов. Особенно это относится к атмосферным осадкам.

Плюсом такого расположения еще является и тот факт, что после облицовки плоскости цокольной части нет необходимости устанавливать защитный козырек, предназначение которого – защита гидроизоляционного слоя. То есть, сама гидроизоляция, уложенная между стеной и цоколем, будет выполнять свое прямое назначение – защита материалов, из которых возведена стена здания, от капиллярного воздействия влаги, поднимающейся по фундаменту.

В справочном пособии к СНиП II-22-81 в разделе 3.15 четко оговаривается, что стена может выступать за пределы фундамента на расстояние не более 60 мм (6 см).

Выступающий

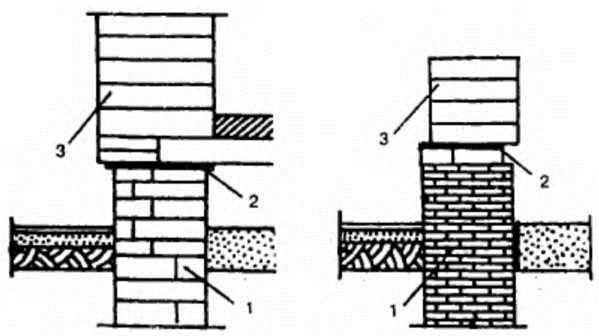

Выступающий цоколь – это конструкция, которая по ширине больше ширины стены. Обычно ее сооружают, если по проекту дома закладывается утепленный подвал. То есть, толщина подвальной стены играет главную роль в плане снижения теплопотерь за счет толщины уложенного материала.

Такой вариант имеет большую несущую способность, но на его сооружение уходит много стройматериалов. Поэтому такую конструкцию стараются использовать лишь при возведении тяжелых зданий в несколько этажей. Но самый большой недостаток этого цокольного сооружения заключается в том, что часть конструкции всегда располагается вне защиты стены. А значит, к ее отделке и гидроизоляции – особое внимание, что увеличивает стоимость самого сооружения.

В одной плоскости со стеной

Устройство цоколя этого вида – это одна общая плоскость, поэтому такой дом смотрится не очень привлекательно. К тому же, как и в выступающем варианте, нет защиты горизонтальной гидроизоляции, которая разделяет цокольную часть со стеной.

Встречаются проекты таких домов сегодня редко, потому что даже с чисто экономической стороны это не оптимальный вариант. И если проект дома с цоколем, сооружаемым вровень со стеной, все же был выбран, стараются его высоту делать не очень большой. Кстати, о высоте цоколя над землей.

Зачем нужен цоколь

Многие неопытные застройщики считают, что цоколь не имеет смысла, так как достаточно просто выполнить гидроизоляцию фундамента.

На самом же деле сэкономить на основании не получится, так как оно выполняет целый ряд важных функций:

• Возвышает строение над грунтом, благодаря чему между полом и почвой образуется воздушная подушка. Соответственно, пол получается более теплым.
• Обеспечивает вентиляцию подпольного пространства, что увеличивает долговечность перекрытия.
• Препятствует намоканию стен, что также увеличивает долговечность строения.
• Защищает отделку фасада от механических повреждений и загрязнений, которые могут возникнуть в процессе каких-либо надворных работ.
• Позволяет выполнить под перекрытием подвальное помещение или даже соорудить дополнительный этаж.
• Передает нагрузку от строения к подземной части фундамента.
• Цокольная часть здания является архитектурным элементом, придающим строению определенный вид.

Обратите! Для обеспечения защиты фундамента, к цоколю обязательно должна примыкать отмостка, которая делается на 20-30 см шире свеса крыши.

Кладка кирпичного цоколя

Высота

Не все частные застройщики, которые возводят дом своими руками, уделяют внимание высоте цоколя. Многие считают, что даже незначительная величина этого показателя достаточна, чтобы говорить о полной защите остальных конструктивных элементов здания. И это ошибка, ведь высокий цоколь – это защита от проникновения внутрь дома влаги, поднимающейся по капиллярам материалов фундамента, а значит, это долгосрочная эксплуатация всей постройки.

Что касается размеров высоты цокольной части, то многое будет зависеть от того, из какого материала будет сооружаться здание, каковы его габариты, тип почвы и другие факторы. Но существуют определенные нормы, которые надо учитывать, отвечая на вопрос, какая высота необходима для конкретного случая.

1. Стандартное одно — или двухэтажное строение из кирпича – высота цокольной части должна быть в пределах 30 — 40 см.
2. Под любой деревянный дом закладывается элемент высотою 60 — 90 см.
3. Если в доме запланирован подвал, то высота этой части варьируется в пределах 1,5 — 2,0 м.

Говорить о таком показателе, как минимальная высота цоколя, не приходится. Как было уже сказано выше, эта размерная характеристика никакими нормативами не обозначена. Но в справочном пособии к СНиП II-22-81 в разделе 3.39 сказано точно, если цокольная часть фундамента будет облицовываться плитами, то высота надземной части не должна быть меньше 600 мм (60 см). То есть, этот размер и есть оптимальная высота цоколя.

Общие сведения

Что такое цоколь

Само слово «цоколь» образовано от итальянского «zoccolo», что в переводе означает – подножие строения, которое стоит на фундаменте. По сути, цоколь здания – это продолжение фундамента, которое возвышается над почвой. Как правило, высота цоколя составляет 50-70 см.

Основное назначение данного элемента –защита строения от проникновения в него влаги, поэтому он огражден от стен гидроизоляционным слоем. Связано это с тем, что нижняя часть здания может иметь большую влажность, чем верхняя в результате проникновения влаги из почвы и выпадения осадков.

Схема основания дома

Высота

Важной характеристикой надземной части фундамента является его высота. От этого зависит влажность нижней части строения, а также степень утепления перекрытия. Чем выше цоколь – тем, соответственно, теплей будет пол. Если сделать его слишком низким, то подполье получится холодным и сырым.

Кроме того, низкий цоколь придает дому «бедный» вид. Поэтому не стоит его делать ниже 50 см. В домах с цокольным этажом, фундамент может быть более высоким, в зависимости от типа проекта.

Схема гидроизоляции

Гидроизоляция

Еще одним важным моментом цоколя является гидроизоляция, которая не допускает проникновение влаги на стены здания. Поэтому между основанием и перекрытием или стеной всегда укладывается несколько слоев гидроизоляционного материала.

Зачастую еще один гидроизоляционный пояс устраивается на высоте 20 мм над отмосткой. Это обеспечивает более надежную защиту строения от влаги.

Вентиляция

Обязательным элементом любого цоколя являются вентиляционные отверстия, которые, как правило, закрыты металлической сеткой. Выполняются они на высоте не менее 15 см над отмосткой. Таким образом, обеспечивается вентиляция подпола.

Воздействие окружающей среды на основание

Материалы

Виды цоколей можно разделить по материалу, из которого они сооружаются. В принципе, здесь три основные разновидности: бетонный цоколь (имеется в виду монолитный), кирпичный и блочный.

Ввиду того, что цокольная часть – это продолжение фундамента, то она должна быть такой же прочной, как и нижняя часть общей конструкции. Поэтому сегодня чаще используют монолитный цоколь из бетонного раствора, сборный из камня или ЖБИ.

Хотя надо отдать должное, что вся европейская и российская архитектура 18 — 19 веков, касающаяся цокольной части фундамента – это кирпичная кладка. Прошли века, а она до сих пор стоит. Это говорит о возможности использовать цельные кирпичи в сооружении цокольной конструкции.

Высота цоколя при возведении строений с цокольным этажом или подвалом

По СНиП 31.01 – 2003 цокольным уровнем считается помещение, которое располагается ниже отметки почвы при заглублении не больше половины своей высоты, при этом поднятие над землей не может быть больше двух метров.

Если есть подвал, в стенках цоколя предусматриваются отверстия сечением 15 х 15 см для проветривания с шагом 150 см, они поднимаются над грунтом более 15 см. Продухи защищаются металлической сеткой для защиты от мышей и крышками от промерзания.

Изоляция стен выполняется по стандартной схеме, предусматривается гидроизоляция внутри, снаружи и утепление влагостойкими материалами.

Правила сооружения

Самый распространенный вариант, который сегодня используется для строительства частных домов, монолитный цоколь. По сути, это всего лишь продолжение фундамента, а точнее, это сам фундамент, который заливается выше уровня поверхности грунта. Сооружение состоит в том, что:

• Сначала выкапываются траншеи под стены дома.
• На дно засыпается песчаная или гравийная подушка.
• Устанавливается опалубка так, чтобы ее верхняя кромка была на уровне высоты закладки цоколя.
• Устанавливаются армирующий каркас.
• Заливается бетонный раствор, который и формирует монолитную конструкцию основы здания.

То есть, в этом случае получается так, что заливка цоколя – это есть заливка фундамента. Что касается сборной конструкции из кирпича или блоков, то здесь вся технология отличается от предыдущей значительно. Во — первых, устройство цоколя данного вида – это две его части, разделенные между собой гидроизоляционным слоем. В предыдущей технологии заливки этого не было. Во — вторых, подземная часть – это лучше монолитная конструкция или собранная из камня или ЖБИ, верхняя – это кирпичная или блочная кладка.

Что касается сборного фундамента из готовых железобетонных изделий, то очень важно учитывать тот факт, что между цокольной и фундаментной конструкцией рекомендуется заливать армопояс. По сути, это небольшой толщины бетонная стяжка. Внутрь которой укладывается каркас из стальной арматуры в одну или две решетки. А значит, класть сам цоколь надо будет именно на эту ленточную конструкцию. По этой технологии требуется нанесение двух гидроизоляционных слоев:

1. Между фундаментом и армопоясом.
2. Между последним и цокольным элементом.

Что касается кладки цоколя на фундамент, то данный процесс ничем от технологии сооружения кирпичных или блочных стен не отличается. Кладка проводится с перевязью элементов и с использованием кладочного цементного раствора (марка М — 75 минимум). Толщина которого варьируется в пределах 2 — 5 см.

Если дом большой в несколько этажей, то через каждые четыре ряда укладываемых кирпичей рекомендуется уложить армирующую сетку. Углубляясь в вопрос, как выложить цоколь, необходимо учитывать несколько правил кладки:

1. Кирпичи не только являются элементами цоколя, это в свою очередь и выравнивающий материал. С помощью которого подготавливается ровная плоскость под возведение стен дома.
2. Кладка производится изменением расположения соседних кирпичей. То есть, одни укладываются ложком, другие тычком. Вариантов расположения немало, можно выбрать любой.
3. Кладку проводить так, чтобы швы в соседних рядах располагались на одной линии.

Казалось бы, правила просты, но, когда сооружается цоколь дома своими руками, о них нередко забывают. Что приводит к снижению прочности конструкции, а соответственно снижается ее несущая способность.

И еще несколько требований, которые определяют ответы на вопрос, как правильно сделать цоколь.

1. Ровность цокольного сооружения контролируется с кладкой каждого кирпича или блока. Контроль производится строительным уровнем и натянутыми нитями (леской), определяющих уровни кладки по высоте и горизонтали. То есть, выравнивать фундамент цоколем надо обязательно.
2. В цокольной части обязательно оставляются отдушины для вентиляции подпола. Их размер определяется площадью основания и расстоянием между отверстиями.
3. Оптимальный вариант – если точно подогнать размеры фундамента под кратность кирпичных элементов. Чем меньше половинок и четвертинок кирпичей в конструкции, тем лучше.

Фундамент (цоколь) из кирпича или блоков лучше использовать под легкие постройки каркасного или щитового типа. Под каменные строения лучше заливать монолит.

Определение и зависимость от параметров

Если стены дома подходят низко к земле, они увлажняются и передают сырость внутрь помещения или на слои утеплителя. Энергосберегающие прокладки после намокания теряют свойства и перестают защищать строение от холода. Цоколь поднимается на такую высоту, которая превышает расчетную среднегодовую высоту снежного покрова, принятую в районе возведения дома.

Высота зависит от материала постройки. Например, деревянный дом требует поднятия основания по сравнению со зданием из кирпича. Газобетон и пеноблок почти не впитывают влагу, поэтому строгих требований по точке поднятия не соблюдается.

Конструктивное решение строения также учитывается при выборе степени возвышения. Наличие хозяйственного блока в полуподвальном пространстве влияет на уровень основания над землей. По таким параметрам определяется высота кухонного цоколя.

Облицовка

Переходим к последнему вопросу, чем закрыть цоколь или из чего можно выбрать отделку. В принципе, выбор огромен. Но надо учитывать, что основное требование к отделочному материалу – это его возможность противостоять внешним нагрузкам. В основном это касается природных нагрузок: атмосферные осадки, солнце, ветер, высокие и низкие температуры.

Поэтому небольшой список материалов, которые сегодня чаще остальных используют в отделочных работах:

• Облицовочный кирпич.
• Камень.
• Клинкер.
• Керамогранит.
• Декоративные бетонные плиты.
• Сайдинг.
• Штукатурные смеси на основе цемента.

Но необходимо добавить, что в таких видах, как выступающий и ровный со стенами цоколь, надо учитывать еще один декоративный элемент, который несет на себе кроме декоративной и защитную нагрузку. Это отливы, которые защищают облицовку от атмосферных осадков. Они устанавливается по верхней горизонтальной плоскости цокольной части.

Гидроизоляция

Двухслойная наружная гидроизоляция цоколя

Для продления срока службы строения обязательным условием является гидроизоляция снаружи и внутри. Гидроизоляция делится на два основных вида:

• горизонтальная. Главное назначение – предотвратить насыщение стен влагой, поступающей по капиллярам;
• вертикальная. Основная задача – обезопасить фундамент от разрушающего воздействия дождей и снегов.

Для выполнения поставленных задач используются следующие материалы:

• рулонная изоляция. Представляет собой битумный, синтетический или полимерный состав, нанесенный на гибкую основу. Материал укладывается в несколько слоев, что повышает защитные свойства. Обязательно укладывать листы внахлест с последующей заделкой стыков жидкими композитами;
• гидроизоляция проникающего действия. Благодаря свойству состава постепенно проникать в мелкие трещины и щели, обработанный массив приобретает целостность, химическую устойчивость, повышенную прочность. Выпускается в виде порошка, который разводится водой до требуемой консистенции;
• обмазочная изоляция. На строительном рынке представлена в виде битумной, полимерно-битумной и цементно-полимерной мастики. Применяется для обработки внутренних и внешних поверхностей. Наносится в несколько слоев, что повышает гидроизоляционный эффект.

Использование даже самых надежных гидроизоляционных материалов не освобождает владельцев участков с высоким уровнем грунтовых вод от обустройства дренажных коммуникаций.

Виды кладок

Существует много видов кладки, имеющих декоративное или чисто практическое значение.

Выбор наиболее подходящего варианта в первую очередь обусловлен толщиной цоколя.

Поскольку цоколей в полкирпича не бывает, минимальный вариант — кладка в кирпич. Основным элементом кладки является перевязка, т.е. размещение кирпичей таким образом, чтобы все швы пересекались цельными брикетами.

Самым известным способом перевязки является обычная ложковая кладка, но она не позволяет перевязывать внешние и внутренние ряды между собой.

Поэтому чаще всего используют цепную кладку, когда один ряд кирпичей укладывается обычным ложковым способом, а другой ряд — тычковый, т.е. состоящий из кирпичей, уложенных поперек оси стены.

ОБРАТИТЕ ВНИМАНИЕ!

При использовании цепной кладки существуют специальные правила, предписывающие укладку тычком первого и последнего ряда, выступающих элементов или участков, расположенных непосредственно под балками.

Что такое цоколь | krovly.com.ua

Составление проекта на строительство дома неизбежно связано с тщательным продумыванием такого элемента как цоколь. И это не случайно, ведь цоколь дома представляет собой выступающую над поверхностью земли часть фундамента, одновременно придающую основе дома прочности и надежности, и защищающую стены от наружной влаги и механических повреждений.

Помимо функциональной, цоколь несет значительную архитектурно-эстетическую нагрузку. Выступающий элемент фасада – цоколь – позволяет подчеркнуть архитектурный стиль строения, добавить экстерьеру дома индивидуальности, привлекательности. Поэтому вид и конструкция цокольной части фасада имеют огромное значение.

Классификация цоколя

Цокольную часть здания можно классифицировать по нескольким критериям.

При столбчатых видах фундамента цокольной частью фасада могут выступать забирка (стены между столбами) или ростоверк (стены над опорными столбами). Устройство ленточного фундамента подразумевает, что цоколем будет служить верхняя его часть, выступающая над уровнем земли.

По отношению к внешней поверхности стен цоколь фундамента подразделяется на выступающий, западающий и одноплоскостной. У каждого варианта есть свои особенности.

Так, выполненный в единой плоскости с наружными стенами здания цоколь представляет наиболее простой в реализации вариант. Как правило, в таком случае материалы стены и цокольной части фасада однородны по структуре, отсутствует контраст, фасад может выглядеть скучно. Кроме того, открытым, фактически незащищенным остается гидроизоляционный слой, то есть цоколь практически не обеспечивает стенам надежной защиты от влаги осадков; фундамент постепенно отсыревает, разрушается, требует капитало- и трудозатрат на ремонт, а в доме присутствует сырость.

Выступающий вариант чаще всего наблюдается при достаточно тонких наружных стенах и необходимости обустройства теплого подполья в доме. В таких случаях производится утепление цоколя с целью придания ему свойств дополнительной тепловой защиты подполья и пола. Однако стоит позаботиться об эффективной сливной системе и защите стен от влаги при косых дождях.

Наиболее надежным вариантом представляется западающий цоколь, обеспечивающий свободный сток дождевых и талых вод со стен, а также укрывающий гидроизоляцию фундамента от воздействия осадков и механических повреждений. Такой вариант в архитектурном плане более современен, экономичен в обустройстве и отделке цоколя и слива, однако его конструкция должна продумываться до мелочей, чтобы обеспечить равномерную передачу и распределение нагрузок на нижнюю часть фундамента.

Требования к цоколю и его отделке

Минимальная высота цоколя составляет 40 см, что не случайно, ведь должен учитываться момент возможной посыпки вокруг строения для защиты фундамента от дождевых и талых вод. Окончательный вариант высоты зависит от архитектурных особенностей дома.

Требованиями к материалам для строительства и облицовки цоколя являются прочность, долговечность, эстетическая привлекательность, так как цоколь – важный элемент фасада, придающий общей картине законченный вид, а его ремонт требует больших денежных затрат, времени и труда.

Подходящими материалами для сооружения цоколя выступают фундаментные блоки, бетон, гранитный камень. В отдельных случаях допустим красный кирпич. Категорически не подходит для этих целей белый силикатный кирпич, подверженный разрушающему действию влаги.

Отделка цоколя дома представляет собой наружный, несущий практично-эстетическую нагрузку слой. В эстетическом плане гармонично выглядит контраст гладкости и текстуры: кирпичные стены дома с гладкой бетонной поверхностью цоколя, гладкая поверхность стен и цоколь, отделанный кирпичом или камнем.

Под отделку цоколя камнем, плиткой или керамогранитом, поверхность его стен тщательно ровняют. Ровняют и камень, причем, по обе стороны цоколя, если в цокольной части планируется обустройство какого-либо помещения (подвал, гараж, мастерская и т. д.).

Облицовочная плитка для цоколя – эффектный в плане красоты, более доступный по цене и простой в плане реализации вариант облицовки. Однако для регионов с переменчивым климатом и обильными осадками это не лучший выбор, так как отделке потребуются периодические ремонт и реставрация.

подвалов – новое строительство | Руководство по передовому опыту | Hammer & Hand

1

Flashing

2

Sealant Joints

3

Windows & Doors

4

Rain Screens

5

Envelopes

6

Roofs

7

Basements

8

Подвальные помещения

9

Палубы

10

Благодарности

7.1 Подвалы: Новое строительство

В дополнение к структурной целостности, при строительстве новых подвалов нам необходимо решить два приоритетных вопроса: защита от влаги и контроль температуры. При новом строительстве мы можем позволить себе роскошь установки наших слоев управления влажностью снаружи стены фундамента. В нашем предпочтительном методе используется наносимая жидкостью эластомерная мембрана, наносимая непосредственно на внешнюю поверхность бетона, за которой следует дренажный мат со встроенной фильтрующей тканью. Вода в грунтах, прилегающих к стене фундамента, может затем стекать в дренажную трубу, установленную в слое гравия рядом с основанием стены фундамента.

Гидроизоляция из бентонита, уложенная поверх капиллярного разрыва в основании, предотвращает движение влаги через холодный шов между подошвой фундамента и стеной фундамента. Чтобы ограничить передачу тепла, воздуха и влаги, мы используем изоляцию из распыляемой пены низкой или средней плотности в каркасной стене (или, в качестве альтернативы, непрерывный слой пенополистирола у бетонной стены в сочетании с вдуваемой изоляцией в каркасной стене непосредственно внутри этой стены). ЭПС). Бетонная плита укладывается на жесткую изоляцию толщиной 2-6 дюймов с терморазрывом по периметру, а затем покрывается почвозащитной мембраной, завершая тепло- и влагоизоляцию фундамента от земли.

A. ГИПСОКАРТОН
B. СТЕНКА 2X4
C. ЗАЗОР 1-2 1/2” МЕЖДУ СТЕНКОЙ И ФУНДАМЕНТОМ
D. ПЕНА ДЛЯ РАСПЫЛЕНИЯ НИЗКОЙ ИЛИ СРЕДНЕЙ ПЛОТНОСТИ ВНУТРИ И ЗА СТЕННОЙ СТЕНОЙ
E. ФУНДАМЕНТНАЯ СТЕНА
F. ЭЛАСТОМЕРНАЯ МЕМБРАНА, НАНЕСЕННАЯ ЖИДКОСТЬЮ
G. ДРЕНАЖНАЯ МЕМБРАНА С БУМАЖНОЙ ГЕОТЕКСТИЛЬНОЙ ТКАНЬЮ

H. МИНИМАЛЬНЫЙ СЛОЙ 4” ПРОМЫТОГО И ОЧИЩЕННОГО (БЕЗ МЕЛОЧИ) ЩЕБЕНЯ ИЛИ ГРАВИЯ
I. ДРЕНАЖНАЯ ТРУБА 4” С ОТВЕРСТИЯМИ ВНИЗ 2 RIG-490 J.9002 ИЗОЛЯЦИЯ
K. НЕ ПОКАЗАНО: ЕСЛИ НА НАРУЖНОЙ СТЕНЕ ИСПОЛЬЗУЕТСЯ ЖЕСТКАЯ ПЕНОИЗОЛЯЦИЯ, ЗАЩИТИТЕ ВЕРХ ПОКРЫТИЕМ ИЛИ ЗАЩИТНОЙ ПЛИНОЙ. НИЖЕ УРОВНЯ, РАЗМЕСТИТЕ ИЗОЛЯЦИЮ МЕЖДУ ДРЕНАЖНЫМ МАТЕРИАЛОМ И ЭЛАСТОМЕРНОЙ ВОДОНЕПРОНИЦАЕМОЙ МЕМБРАНОЙ. ПЕНА ДОЛЖНА БЫТЬ ЗАЩИЩЕНА ПРОЧНЫМ ПОКРЫТИЕМ ПРИ РАСШИРЕНИИ ВЫШЕ УРОВНЯ.

Новое строительство крупным планом

A. ГЕОТЕКСТИЛЬНЫЙ ФИЛЬТР ДЛЯ СИЛЬНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
B. НАПОЛНИТЕЛЬ ИЗ ПРОМЫТОГО ГРАВИЯ
C. ДРЕНАЖНАЯ ТРУБА 4 ДЮЙМА, ОТВЕРСТИЯ ВНИЗ. ВСЕГДА НАХОДИТЕ НИЖЕ НИЖНЕЙ ЧАСТИ ПЛИТЫ.
D. ФУНДАМЕНТЫ
E. ДРЕНАЖНАЯ МЕМБРАНА С ГЕОТЕКСТИЛЕМ
F. ЭЛАСТОМЕРНАЯ ВОДОНЕПРОНИЦАЕМАЯ МЕМБРАНА, НАНЕСЕННАЯ ЖИДКОСТЬЮ
G. ГИДРОПРОКЛАДКА ДЛЯ РАСШИРЯЮЩИХСЯ ШВОВ*

*Гидрошпонки должны быть установлены на всех стыках ниже уровня земли. Установите гидрозатвор на расстоянии не менее 3 дюймов от внешней поверхности стены.

H. СТЕНА ФУНДАМЕНТА
I. РАЗРЫВ КАПИЛЛЯРОВ С ЖИДКОСТЬЮ (СМ. РАЗДЕЛ 7.2)
J. ПЕНА НИЗКОЙ ИЛИ СРЕДНЕЙ ПЛОТНОСТИ
K. ГИПСОКАРТОН
L. ПЛИТА ПОЛА
M. 12 МИЛ. )
Н. 2-4” ЖЕСТКАЯ ИЗОЛЯЦИЯ

Примечание: Используйте трубу, залитую в фундамент, для соединения зоны дренажа подплиты.



Перейти к 7.2 Капиллярный разрыв >>>

---

Руководство Hammer & Hand по лучшим практикам защищено лицензией Creative Commons, которая разрешает перераспределение, коммерческое и некоммерческое, при условии, что контент передается без изменений и целиком, с указанием Hammer & Hand. Если какая-либо часть публикуется в Интернете, необходимо указать ссылку на Hammer & Hand и включить ссылку на соответствующую исходную страницу по адресу https://hammerandhand.com/best-practices/manual/.

5 Общие методы земляных работ в подвале

Каждое здание стоит на фундаменте, который встроен в землю и поддерживает структуру, стоящую на нем. Фундаментные стены, которые обычно изготавливаются из бетона, кирпича или шлакоблоков, образуют опорную систему для всей конструкции. Когда в здании есть подвал, этот подвал находится в самой нижней точке фундамента.

Независимо от того, есть ли в вашем доме полноценный подвал или просто подполье под половицами, закладка фундамента может быть одной из самых дорогостоящих частей строительства дома. Это также важный процесс, чтобы все исправить. Без надлежащего фундамента, построенного в соответствии с нормами, здание не будет иметь структурной целостности и будет небезопасным для проживания.

В этой статье

• 1 Что такое земляные работы в подвале?
• 2 5 распространенных методов земляных работ в подвале
• 3 Как определить лучший метод земляных работ в подвале

Что такое земляные работы в подвале?

Выемка грунта в подвале — это процесс удаления грязи, камня и другого мусора для создания места для подвала. Как правило, это первый шаг в строительных работах, так как вынутый материал смещается, оставляя дыру в земле, где будет построен подвал дома.

Раскопки в подвале также могут производиться после того, как дом уже построен. Этот тип работ значительно сложнее и требует опытного подрядчика по земляным работам, который может копать землю и вывозить выкопанные материалы, не повреждая фундамент вашего здания, фундаменты или балки пола. Чтобы значительно снизить затраты на раскопки, подвалы в идеале должны быть выкопаны до того, как какая-либо часть здания будет возведена.

5 распространенных методов земляных работ в подвале

В зависимости от характера проекта существует пять известных строительных методов земляных работ в подвале.

Открытый метод

Существует два способа проведения открытых работ в подвале. Существует метод наклона, который имеет одни из самых низких затрат на раскопки среди всех методов. Он создает выкопанную область со стенами, которые находятся на нисходящем склоне. (Поверх этого склона позже наслаивается лишняя грязь). Открытый метод склона не требует каких-либо подпорных стен, чтобы удержать землю от осыпания на фундамент вашего здания.

Более сложный и дорогой вариант называется консольным методом открытой выемки, который требует подпорных стен, чтобы окружающий ландшафт не разрушал ваш фундамент. Преимущество консольного метода заключается в том, что вы можете копать гораздо более глубокие подвалы.

Метод «сверху вниз»

Этот метод земляных работ часто используется при строительстве высотных зданий в городских районах. Он начинается с возведения несущих фундаментных стен и укладки бетонного цокольного этажа поверх этих стен. Затем под этим первым этажом выкапывается большой (часто сложный подвал). Этот метод является дорогостоящим, но на самом деле он более гибок, чем открытая выемка грунта, поскольку позволяет возводить верхние этажи здания одновременно с раскопками подвала.

Метод крепления

Метод крепления дороже, чем большинство открытых выработок, но более экономичен, чем метод «сверху вниз». Этот метод снимает нагрузку с подпорной стены и переносит ее на горизонтальные стойки, которые устанавливаются перед стеной и проходят от одной стороны фундамента к другой. Если вы правильно расположите эти горизонтальные стойки, они могут служить каркасом для подвала в вашем здании. Этот метод хорошо снижает нагрузку на подпорные стены, хотя горизонтальные стойки не так прочны и надежны, как сплошной бетонный пол, прикрепленный болтами к фундаменту, который вы бы установили методом сверху вниз. Таким образом, безопаснее копать методом сверху вниз, хотя к концу процесса строительства обе конструкции будут одинаково прочными. Факторы стоимости и меньшая сложность метода крепления делают его привлекательным выбором для домовладельцев и строителей по цене, отличной от нисходящего метода.

Анкерный метод

Этот метод земляных работ включает забивание в грунт стальных анкеров, которые также проходят через подпорную стену. Анкерная сила земли обеспечивает устойчивость всей конструкции и позволяет проводить раскопки быстро и безопасно. Анкерный метод будет работать только в том случае, если вы забьете анкеры в коренную породу или очень плотную глину. Мягкая глина или песчаный грунт не могут обеспечить прочность, необходимую для крепления анкеров.

Островной метод

Островной метод предполагает раскопки фундамента изнутри наружу. Это один из самых безопасных способов расчистить раскопанный участок. Этот метод начинается с раскопок в районе центра подвала. Затем выкопанные материалы укладываются на склон возле подпорных стен сооружения. Наклон будет продолжаться вплоть до внешних подпорных стен, и в конечном итоге центральная конструкция будет крепиться к внешним стенам. В конечном счете, островной метод сочетает в себе элементы метода открытых выемок на склонах и метода крепления, чтобы создать чрезвычайно прочный фундамент и безопасную рабочую среду.

Как определить наилучший метод земляных работ в подвале

Выбор способа земляных работ в подвале будет сделан владельцем проекта и подрядчиком, выполняющим земляные работы.

При выборе наилучшего метода земляных работ для вашего проекта учитывайте следующие факторы.

1. Тип конструкции. Самый простой способ выкопать подвал — это иметь свежий участок земли для строительства. Это также сделает раскопки более быстрыми и доступными. Если вы копаете подвальное помещение под существующим зданием, у вас будет меньше вариантов. Консультации с подрядчиком по земляным работам и инженером-строителем являются обязательными для любого проекта земляных работ. Строительство фундамента — это не шутки, и вы не хотите делать какие-либо конструкции, которые поставят под угрозу целостность вашей конструкции.
2. Тип почвы. Земляные работы в здании зависят от качества и плотности грунта под вашим строением. Если вы строите на песчаной почве, вам нужно будет глубоко копать землю, пока вы не достигнете скальной породы, чтобы должным образом закрепить свою конструкцию. Это означает, что вам понадобится метод, который позволяет проводить глубокие земляные работы, например, открытый кантилевер.
   Если вы строите на плотной глинистой почве, вам, возможно, не нужно будет спускаться очень далеко вниз, и вы можете использовать для раскопок метод склона.
3. Топография. Если вы строите на склоне холма, ваши подпорные стены будут выполнять дополнительные функции. Для этого может потребоваться анкерный метод раскопок, при котором земля играет роль в поддержании устойчивости ваших стен во время раскопок. Крутой склон избавит от идеи традиционного врытого в землю подвала. Когда вы строите на ровном участке земли, у вас есть больше возможностей. Вам также необходимо учитывать уровень грунтовых вод — если уровень грунтовых вод находится близко к поверхности, вы не сможете погрузиться слишком глубоко, не откачивая воду.
4. Размер и масштаб вашего здания. Высокие небоскребы и офисные здания обычно копают методом сверху вниз. Это позволяет строителям работать быстро и обеспечивать более раннюю устойчивость, чем они могли бы получить с помощью метода крепления или некоторых методов открытой выемки.
