Обозначение узла на чертеже: Выноски на строительных чертежах

Выноски на строительных чертежах

Проекты архитектурных зданий и сооружений включают в себя большое количество различных чертежей, схем и текстовых документов, а на самих графических изображениях имеется, достаточно много различных пояснительных надписей.

На строительных чертежах планов, разрезов и фасадов не допускается слишком подробная детализация отдельных элементов объекта. Вся требуемая деталировка содержится в чертежах деталей и сборок конструкций, а также на выносных элементах, которым указывается сноска.

Выносной элемент, это фрагмент изображения какой либо части сооружения или конструкции который содержит необходимые части конструкции, не указываемые на основном изображении чертежа.

При отображении выносных элементов на чертежах фасадов, планов или разрезов, место, которое требуется указать с более полной деталировкой, обводится замкнутой сплошной тонкой линией в виде окружности или овала, а на выносных линиях указываются цифровые или буквенные обозначения.

Ссылка на выносной элемент
того же листа











В случае, когда выносной элемент находится на том же листе документа, то на полке линии-выноски наносят порядковый номер детализируемого элемента узла.



Ссылка на выносной элемент
на другом листе









Если графическое изображение выбранного элемента размещено на другом листе комплекта рабочих чертежей, то под полкой линии-выноски наносят номер листа в скобках, на котором расположен чертеж деталировки узла.







Выносной элемент расположен
в другом комплекте







Ссылка на подробное изображение узла, находящегося в составе комплекта других рабочих чертежей, под выносной линией кроме номера листа указывают также обозначение данного комплекта рабочих чертежей.



Ссылка на типовой узел











Если узел конструкции типовой, то под полкой выносной линии указывают обозначение серии рабочих чертежей стандартных узлов.



Маркировка узла
на вынесенном изображении





Около выносного элемента, на который даётся ссылка, номер узла указывают внутри окружности с диаметром от 12 до 14 мм.

Размер цифр обозначающих узел, в 1,5...2 раза больше остальных чисел наносимых на чертеже. Окружности с номерами узлов размещают над их изображением или справа от них.







Ссылка на узел в сечении











Ссылку на отдельные узлы, которые указываются в сечении, выполняют стандартными линиями. В месте предполагаемого сечения проводят короткую толстую основную линию, и продолжают её сплошной тонкой выносной линией.

Утолщенный отрезок линии рассекает все элементы, находящиеся на участке отрезка.

На рабочем чертеже, какого либо строения, ссылки, указывающие на выносные элементы, располагают рядом с детализуемыми участками.



Нанесение ссылок
на выносные элементы













На рисунке слева показаны ссылки на выносные элементы с номерами узлов 4, 5 и 6 конструкции стен промышленного здания, которые находятся на листе 12 этого же комплекта строительных чертежей.







Маркировка узлов 10, 11, 12













Все номера выносных элементов в окружностях расположены рядом с детализуемой частью строения.

На выносных элементах указываются также отметки уровней, размеры частей конструкций, поясняющие надписи и другие характерные данные.

У многослойных конструкций делают выносные надписи с указанием толщины предполагаемых слоев.

Такие надписи наносят на линиях расположенных параллельно друг над другом и примыкающих к одной указательной линии в порядке расположения последовательно устанавливаемого материала или элементов конструкции. Такие выносные линии называют «этажерками».

Последовательность записи отдельных слоёв должна соответствовать очерёдности их изображения на строительном чертеже сверху вниз или слева направо.



Нанесение ссылок на фрагменты
изображений планов







Когда необходимо показать часть фасада или плана здания с максимальной детализацией, в таких случаях строительный чертеж выполняют в более крупном масштабе, а на основном чертеже наносят ссылку на необходимые фрагменты изображения.



Нанесение ссылок на фрагменты
изображений фасадов







Участок изображения, по которому предполагается отобразить фрагмент, отмечают фигурной скобкой или выносной линией с указательной стрелкой и нанесением его порядкового номера, а также марки комплекта чертёжной документации с номером листа в скобках, на котором помещено изображения фрагмента.









2.

8. Выноски и ссылки на строительных чертежах

В проектах иногда необходимо в более крупном масштабе, с достаточной степенью детализации изобразить отдельные узлы или фрагменты. В этом случае на чертежах планов, разрезов и фасадов делаются ссылки на эти узлы, детали или фрагменты в соответствии с ГОСТ 2.316 – 68* и ГОСТ 2.305 – 68* с учетом требований системы проектной документации для строительства ГОСТ 21.501 – 93. Линии-выноски, как правило, заканчиваются полками, на которые наносят краткие указания. Линию-выноску, пересекающую контур изображения, заканчивают точкой, а линии, обозначающие поверхность, заканчивают стрелкой (рис. 7).

Рис.7. Пример выполнения линий-выносок

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рис. 8. На выносной надписи, в порядке расположения слоев, указывают их материал или конструкцию, а также размеры. При указании толщины слоев размерность (мм) не указывают. Если выносные надписи занимают несколько строк, то длина их должна быть одинакова.

Рис.8. Пример выполнения выносных надписей

Рис. 9. Пример выполнения маркировки элементов

Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без них рядом с изображением, или в пределах контура (рис. 9). Размер шрифта для обозначения марок-позиций должен быть в 1,5–2 раза больше высоты цифр размерных чисел данного чертежа.

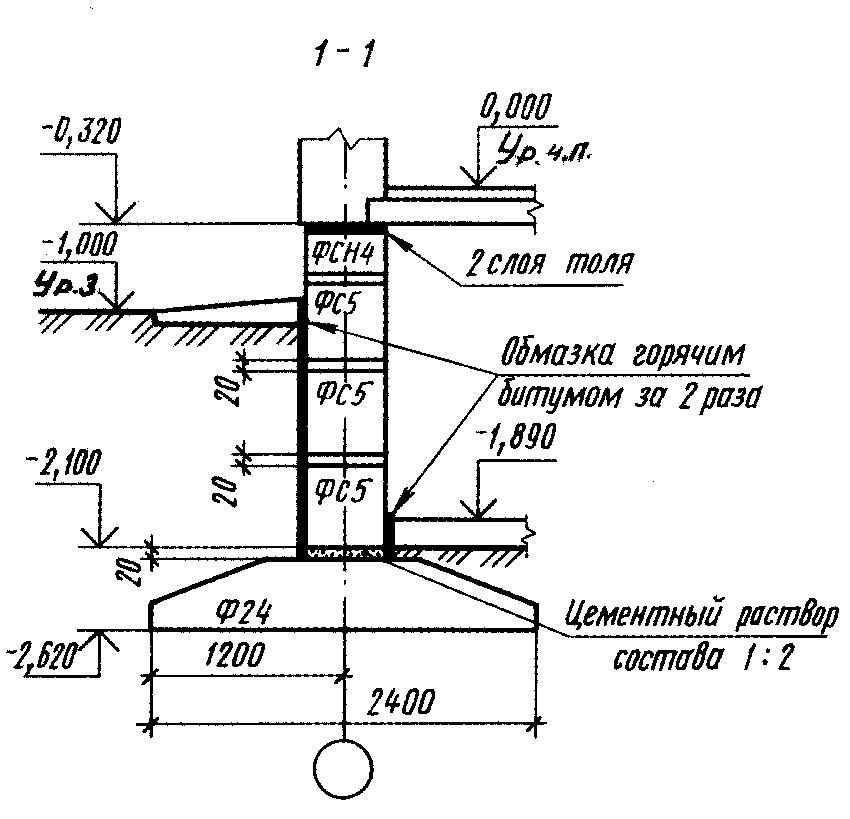

При изображении узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане или разрезе замкнутой сплошной линией, как правило, в виде окружности или овала, с обозначением на полке линии-выноски порядкового номера узла арабской цифрой в соответствии с рис.10. Если узел помещен на другом листе, то номер листа указывают под полкой линии-выноски или на полке линии-выноски рядом, в скобках (см. рис. 10,а ).

При необходимости ссылку на узел в сечении выполняют в соответствии с рис.10,б.

Рис.10.Пример выполнения маркировки узлов

Выносной элемент обозначается маркировочным кружком диаметром 12…14 мм. Если узел распложен на том же листе, что и основное изображение, то в кружке указывают его порядковый номер. Если узел располагается на другом листе, то кружок делится горизонтальной линией на две части – в верхней указывается номер узла, а в нижней – лист, на котором узел замаркирован (рис. 11). Маркировочный кружок с номером узла рекомендуется размещать над выносным элементом или справа от него.

Рис.11.Обозначение выносных элементов (узлов)

При вычерчивании выносного элемента его ориентация должна соответствовать его положению на основном чертеже.

На чертеже узла в разрезе наносят условное обозначение материалов, за исключением сечений металлических конструкций, которые показывают контуром или зачерняют.

Для определения положения узла (привязки к зданию) на них наносят координационные оси и размерные привязки к ним, а также высотные отметки на узлах разрезов и фасадов. Если узел применяется многократно в нескольких местах здания, то допускается координационные оси и отметки не наносить.

Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой (рис. 12), под которой, а также и над соответствующим фрагментом, наносят его наименование, например: «Фрагмент фасада». Если фрагмент помещен на другом листе, то дают ссылку на номер этого листа: «Фрагмент 5 плана. Лист 7». Допускается ссылку на фрагмент помещать на полке-выноске.

Рис.12. Обозначение фрагментов на фасадах и планах
