СЕЧЕНИЕ - это... Что такое СЕЧЕНИЕ?

  • СЕЧЕНИЕ — (эффективное сечение), величина, характеризующая вероятность перехода системы двух сталкивающихся ч ц в результате их рассеяния (упругого или неупругого) в определённое конечное состояние. С. s равно отношению числа dN таких переходов в ед.… …   Физическая энциклопедия

  • сечение — разделение, разрез; высекание, профиль, обтесывание, гистеротомия, битье Словарь русских синонимов. сечение сущ. • порка Словарь русских синонимов. Контекст 5.0 Информатик. 2012 …   Словарь синонимов

  • сечение — СЕЧЕНИЕ, я, ср. 1. см. сечь 2. 2. Место, по к рому что н. рассечено, разрез. Поперечное с. Коническое с. II. СЕЧЕНИЕ см. сечь 1. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • СЕЧЕНИЕ 1 — СЕЧЕНИЕ 1, я, ср. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • СЕЧЕНИЕ 2 — см. сечь 1. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

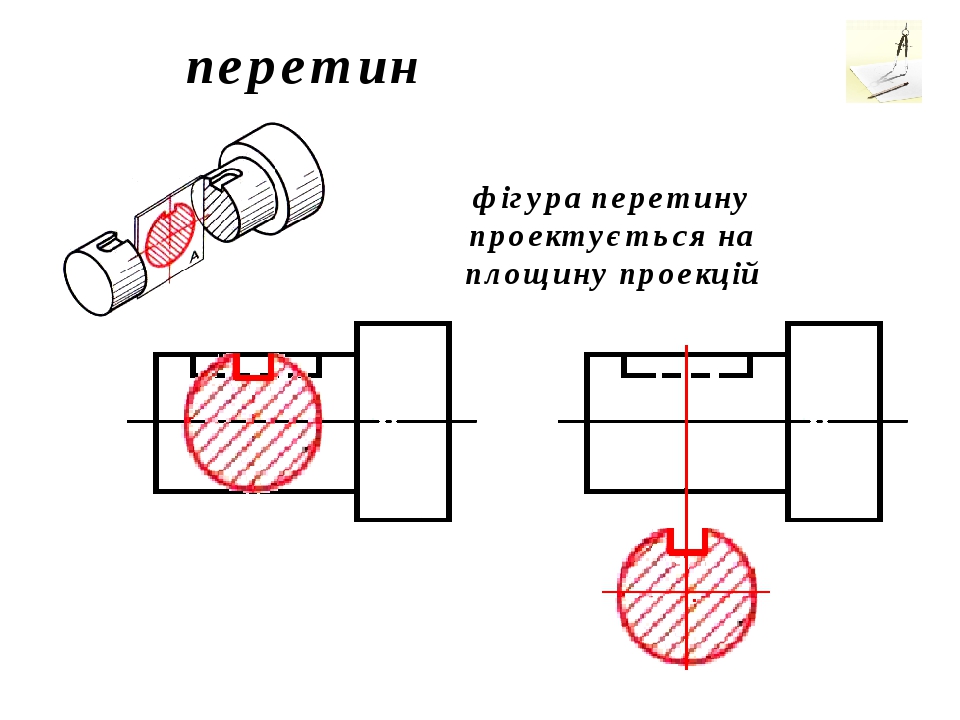

  • сечение — Изображение, получаемое при мысленном рассечении предмета одной или несколькими плоскостями [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики проектирование, документация EN cross sectioneutsection DE… …   Справочник технического переводчика

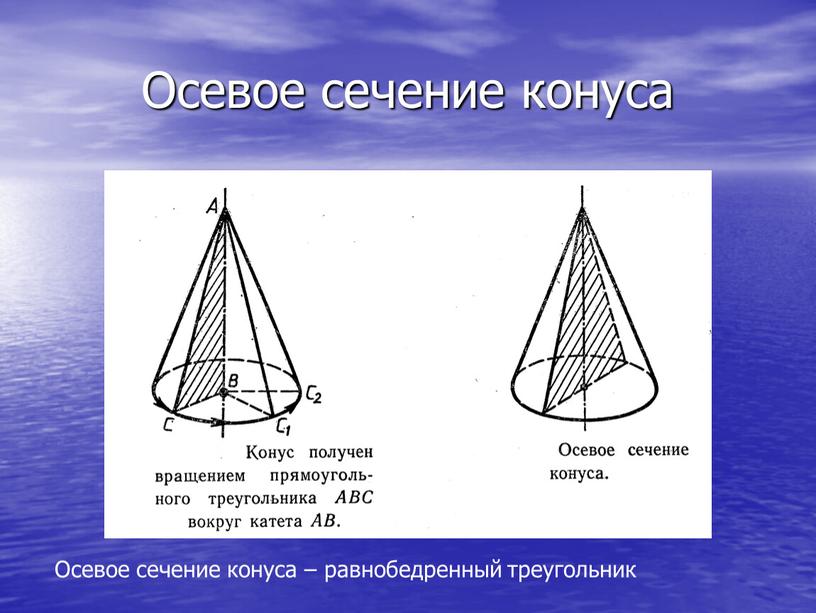

  • Сечение — изображение в виде плоской фигуры, получающейся при мысленном расчленении предмета плоскостью (несколькими плоскостями) …   Издательский словарь-справочник

  • Сечение — – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. [ГОСТ 2.305 68] Рубрика термина: Общие термины… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • СЕЧЕНИЕ — см. Парафиляриоз …   Справочник по коневодству

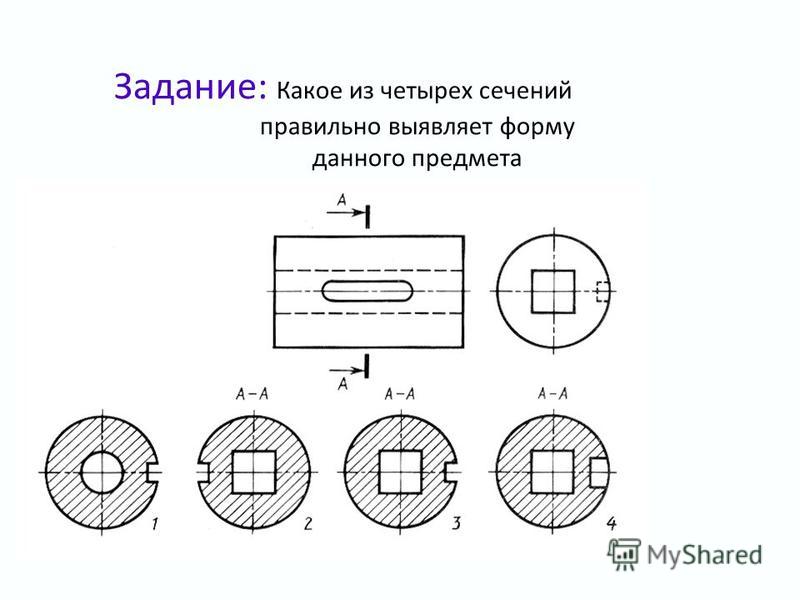

  • СЕЧЕНИЕ — в черчении изображение фигуры, получающейся при мысленном рассечении предмета (детали) одной млн. несколькими плоскостями для выявления формы отдельных элементов (пазов, рёбер, выступов, отверстий и др.), а также выявления фигуры профилей (см.).… …   Большая политехническая энциклопедия

  • Что означает сечение кабеля - Морской флот

    Любой специалист, который часто работает с установкой электрических кабелей, должен знать основные правила расчета их сечения. В бытовых условиях не каждый мужчина обладает такими знаниями, поэтому во время проведения домашнего ремонта или замены старой проводки на новой на различных электроприборах нужно следовать определенным условиям. Далее мы расскажем вам всё о правилах выбора того или иного сечения, а также подробный расчёт его по мощности и току, а также по длине.

    Виды проводки

    Перед процедурой расчета сечения кабеля, необходимо определиться с материалом, из которого он будет изготовлен. Это может быть алюминий медь или гибрид — алюмомедь. Мы подробно расскажем и характеристики каждого изделия, а также их достоинствах и основных недостатках:

    • Алюминиевая проводка. В сравнении с медной, ее приобрести можно по более низкой цене. Она значительно легче. Также ее проводимость практически в 2 раза меньше, чем у проводки из меди. Причиной этому является возможностью окисления в течение некоторого времени. Стоит отметить, что такой тип проводки требуется через какое-то время заменять, так как она постепенно будет терять свою форму. Запаивание алюминиевого кабеля можно проводить самостоятельно без помощи специалиста;
    • Медная проводка. Стоимость такого изделия в несколько раз превышает алюминиевый кабель. При этом, по мнению экспертов, ее отличительной чертой является эластичность, а также существенная прочность. Электрическое сопротивление в ней достаточно небольшое. Запаивать такое изделие достаточно легко;
    • Алюмомедная проводка. В ее составе большая часть отведена алюминию, и только 10–30 % составляет медь, которая покрыта снаружи термомеханическим методом. Именно по этой причине проводимость изделия чуть меньше медного, но при этом больше алюминия. Его можно приобрести меньшей стоимость, чем медный провод. В течение всего периода эксплуатации, проводка не будет терять форму и окисляться.

    Именно такой тип проводки рекомендуют использовать взамен алюминиевой. При этом неё диаметр должен быть точно такой же. В том случае, если вы меняете на медь, то такое соотношение должно быть 5:6.

    Если выбор сечения проводов необходимо для прокладывания в бытовых условиях, то эксперты рекомендуют использовать многожильные провода. В таком случае они гарантируют вам гибкость.

    Как правильно выбрать сечение кабеля по мощности

    Выбор сечения кабеля по мощности осуществляется очень аккуратно. Для начала необходимо найти технические характеристики устройства, к которому требуется подобрать кабель. Их можно найти:

    • На самом приборе. Чаще всего характеристики прописаны на специальных наклейках или штильдиках, которые прикрепляются на аппарат;
    • В инструкции по применению. На главной странице производитель нередко расписывает его параметры;
    • В специальном паспорте.

    Как такового слова «Мощность» на нём найти можно редко, поэтому определить ее можно по обозначению единицы измерения. Для этого также существуют определенные правила:

    • Если устройство было произведено в российской, белорусской или украинской компании, то после значения будет обязательно стоять «Вт» или «кВт», так как мощность измеряется в ваттах или киловаттах;
    • На оборудовании, которое производится на территории европейских, азиатских или американских организациях , обозначение мощности — W. В том случае если вам необходимо определить потребляемую мощность, а в большинстве случаях требуется именно она, то нужно искать слова TOT, реже TOT MAX.

    Только после того, как вы определили мощность вашего устройства, можно начинать выбор сечения проводки. Стоит отметить, что для удобства необходимо, чтобы все единицы измерения мощности были одинаковыми, то есть если вы планируете рассчитывать в ваттах, то и все остальные параметры мощности должны быть переведены в них.

    Для того чтобы подобрать сечение, нужно воспользоваться специальной таблицей.

    Пользоваться ей нужно следующим образом:

    • Соотнесите значение найденной мощности аппарата со значением в соответствующем столбике. Она может быть чуть больше или совпадать с мощностью вашего устройства. При этом не забывайте определить, сколько фаз в вашей сети, так как она может быть:
      1. Однофазной, в таком случае стандартом является 220 В;
      2. Для трехфазной норма является 380 В.
      3. После этого нужно смотреть соответствующее ей определение в самом первом столбике. Здесь обозначается необходимые сечения проводки для мощности вашего устройства.

    Для правильного расчета используется таблица подбора сечения кабеля.

    Последствия неправильного выбора сечения кабеля

    Многие не понимают, для чего необходимо выбирать сечение кабеля для будущих операций. В случае неправильного подбора по мощности, ваше устройство и кабель будут сильно перегреваться. Первое время это заметно не будет, но как только это достигнет максимального значения, кабель начнёт плавиться, что в последствие приведет к возгоранию:

    • Как отмечают специалисты, пожары, источником которых является электрический прибор, являются самыми распространёнными;
    • Это может привести не только к выходу из строя одного вашего бытового устройства, но и всех остальных, которые были подключены к источнику электричества;
    • В редком случае устройство будет работать после замены кабеля. Даже на это вам придется выложить большую сумму денег. Чаще всего с самым рациональным методом является полная замена вашего устройства.

    Расчет сечения электрического кабеля по мощности и току

    Расчёт сечения электрического кабеля по мощности и току является первым способом, который мы рассмотрим. Для начала необходимо узнать все необходимые параметры и характеристики. В первую очередь — это поиск максимально потребляемого тока устройством. Все значения после этого нам необходимо сложить.

    После это полученный результат необходимо произвести расчет сечения электрического кабеля по мощности и току по таблице, приведенной ниже:

    В этом случае нам нужно найти приближённое значение в столбце, в котором прописан ток. В ней же можно узнать необходимое сечение кабеля.

    В том случае, если в таблице нет равного значения, необходимо использовать близкое к нему по значению в большей степени.

    Например, если максимальный ток вашего аппарата составляет 18 Вт, а в таблице только значения 16 Вт и 25 Вт, предпочтение необходимо отдать 25 Вт. В противном случае ваше устройство будет очень сильно перегреваться, что приведет к последствиям, описанным выше.

    Обратите внимание! Согласно требованиям 7-ого издания Правил устройства электроустановок, провода из алюминия, сечение которых менее 16 мм², при монтаже использовать строго запрещено.

    Расчет по мощности и длине

    Расчет сечения кабеля по мощности и длине идеально подходит в том случае, если вы планируете использовать очень длинный кабель. Тогда значение его мощности, а также потребляемого максимального тока будет недостаточно для расчета.

    Стоит отметить, что длинные кабели используют только в одном случае — для ввода электричества от электрического столба в жилое или нежилое помещение.

    Для того чтобы наши расчёты были правильные, Вам необходимо узнать мощность, которая выделяется на само здание, а также точное расстояние от электрического столба до него. После этого для данных, определяющих сечение кабеля по мощности, используется таблица:

    Как отмечают специалисты, даже при прокладке кабеля необходимо учитывать ее с некоторым запасом. Это необходимо сделать по некоторым причинам:

    • Случаи сечения кабеля будет чуть меньше, что будет спасать устройство и изоляцию кабеля от перегревания;
    • Если вам потребуется к устройству подключить дополнительные аппараты, то кабель, который был выбран запасом, может это позволить.
      В противном случае вам придется вкладывать дополнительных усилий, например, заменять полностью проводку.

    Видео по теме

    Умение определять сечение провода необходимо не только тем людям, чья работа непосредственно связана с электротехникой, но и рядовым гражданам, решившим самостоятельно выполнить замену или восстановление электрической проводки в каком-либо помещении. Более того, даже привлекая к подобной работе наемных рабочих, нужно самому понимать взаимосвязь проводника, тока и мощности подключенной нагрузки. Хотя расчет сечения проводов не представляет никакой сложности, он является одним из ключевых моментов при прокладке/восстановлении/ремонте электросетей.

    От простого к сложному

    Для того чтобы понять, что означает термин «сечение провода» и как используется соответствующее числовое значение, рассмотрим простейший пример. Итак, предположим, что перед человеком стоит задача осветить помещение, установив 10 новых светильников, в которых установлены лампы по 500 Вт каждая. Очевидно, что для подвода питания может использоваться кабель с каким-либо количеством жил или провод. Материал проводников – медь или алюминий. Возникает вопрос о том, какой толщины должны быть жилы (пусть их будет две, чтобы не усложнять пример). Конечно, можно, не выполнив расчет сечения провода по мощности, приобрести наиболее дешевый тонкий провод и, соединив светильники последовательно, подать питание. Получится существенная экономия средств, однако в скором времени такая система выйдет из строя. Все потому, что не было учтено сечение провода. А так как известна мощность всех ламп на линии (10*500 Вт=5000 Вт), то диаметр подключенных жил должен быть выбран, исходя из нагрузки. Более тонкий провод может не выдержать и перегорит, а взятый с запасом означает совершенно излишние затраты.

    Какое же отношение имеет сечение провода (жилы) к его диаметру? На самом деле связь непосредственная. Она выражается следующей формулой: S = (3.14*(d*d))/4, где S – площадь круга (сечение) в мм кв.; d – измеренный диаметр проводящей ток жилы, в мм. Иногда, изначально уходя от числа Пи, формулу упрощают, получая: S = 0.8 * (d *d). Такую запись намного проще запомнить, а погрешность из-за округления минимальна. Во всех справочниках по электротехнике используется понятие площади поперечного сечения жилы кабеля (провода), а не диаметра, поэтому пересчет необходим.

    Расчеты

    Итак, мощность ламп составляет 5 кВт. Так как в примере рассматривается двухпроводная сеть, рассчитанная на 220 В, то для определения величины потребляемого всей линией тока необходимо воспользоваться формулой: I = P/U = 5000 Вт / 220 В = 23 А. После того как ток определен, можно начинать подбирать необходимый провод по сечению. Найти таблицы, в которых указано соответствие допустимого тока для определенного сечения алюминиевой или медной жилы, не составляет труда. Тем не менее мы рекомендуем использовать данные нормативных документов – справочника ПУЭ актуальной версии. Ограничений на выбор материала жилы не накладывается: можно проложить как медный провод, так и алюминиевый. Все зависит от особенностей монтажа. По таблице находим ближайшее значение тока: для меди это 19 и 27 А. Очевидно, что подходит второй вариант. Ему соответствует сечение в 2.5 мм кв. Для алюминия цифры другие: 20 и 28 А. Здесь соответствие в 4 мм кв. Мощность также указана (6 кВт), что больше требуемых 5 кВт, а это и требуется.

    Капитальный ремонт это неизбежное мероприятие, которое предстоит сделать в любом жилом или хозяйственном помещении. Кроме внешних отделочных работ он предусматривает замену всех коммуникаций, в том числе и электропроводки, которую надо выбрать и купить. К сожалению, указанная на бирке или самом кабеле информация зачастую не соответствует действительности, хоть и на законных основаниях (в ГОСТах прописана допустимая погрешность) поэтому, чтобы обезопасить себя от покупки некачественного кабеля, надо знать как определить сечение провода.

    Зачем надо уточнять сечения кабеля

    На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

    Способы узнать реальный диаметр провода

    Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

    В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

    Как проводить измерения подробно показано в этом видео:

    Какие формулы надо использовать

    Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

    R – радиус круга, равен половине диаметра;

    Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

    Чтобы получить более точный результат надо иметь в виду:

    1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
    2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
    3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

    Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

    Определяем сечение провода с помощью таблицы

    Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

    Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

    При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

    Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

    Советы по выбору сечения провода

    Сечение проводника – это не все, на что нужно обращать внимание. Немаловажное значение имеет материал, из которого он изготовлен. Жила из меди или алюминия имеет определенный цвет и если он вызывает сомнение, то вероятно в целях экономии здесь производителем используется сплав металла. Это может привести к опасным последствиям, так как проводимость тока будет меньше, чем у заявленных металлов.

    Сечение провода определяется только по диаметру токоведущей жилы. Некоторые покупатели ошибочно пытаются вычислить сечение по общему диаметру (жила+изоляция), отнимая от результата предполагаемую толщину изоляции. Так делать ни в коем случае нельзя, так как погрешность измерения будет чрезмерно высокой. Кроме того, в целях экономии металла производителем может быть сделана толще сама изоляция, и на вид изделие кажется вполне нормальным.

    Сечение по ГОСТу или ТУ

    Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

    Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

    Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки. Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить.

    Расчет сечения кабеля

    Сечение кабеля - это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки - то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

    Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются "Правила устройства электроустановок" или кратко - ПУЭ.

    Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых "Допустимые токовые нагрузки на кабель." Если нет никакого желания разбираться в этих таблицах - то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5мм², а на освещение - 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

    Многие электрики для "прикидки" нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² - 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

    Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

    Важно Когда нагрузка называется в кВт - то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного - совокупно по всем трем. Когда величина нагрузки названа в амперах (А) - речь всегда идет о нагрузке на одну жилу (или фазу).

    Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
    медь алюминий медь алюминий
    ток, А кВт ток, А кВт ток, А кВт ток, А кВт
    220В 380В 220В 380В 220В 380В 220В 380В
    0,5 11 2,4
    0,75 15 3,3
    1,0 17 3,7 6,4       14 3,0 5,3
    1,5 23 5,0 8,7       15 3,3 5,7
    2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
    4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
    6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
    10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
    16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
    25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
    35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

    Если Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить необходимое Вам сечение кабеля, например, для ввода в дом, то Вам также необходимо знать следующее. Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины - своя. При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

    • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

    • поправочный коэффициент на температуру окружающей среды;

    • поправочный коэффициент для кабелей, прокладываемых в земле;

    • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

    Если и это Вас не останавливает - то открывайте справочник под ред.Белоруссова на стр.503, а мы снимаем шляпу.

    Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все поправочные коэффициенты в сумме не дадут больше.

    При расчете необходимого сечения кабеля основной критерий - это количество тепла, выделяемого кабелем при прохождении через него электрического тока и температура окружающей среды. Вообще-то, любой электропроводник может пропустить через себя очень много тока, вплоть до температуры своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть гораздо выше. Т.е. запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто, сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем Вам все эти таблицы: см. статью "Как выбрать кабель"

    Токовые нагрузки в сетях с постоянным током

    В сетях с постоянным током расчет сечения идет несколько по другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают). Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую строону допустимы). Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
    U = ((p l) / S) I, где
    U - напряжение постоянного тока, В
    p - удельное сопротивление провода, Ом*мм2
    l - длина провода, м
    S - площадь поперечного сечения, мм2
    I - сила тока, А
    Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подставновки, или с помощью простйеших арифметических действий над данным уравнением.

    Если же падение постоянного напряжения на концах не имеет значения, то для для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата - 20А.

    Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике

    Металл Сопротивление, Ом·мм2
    Серебро 0,015. ..0,0162
    Медь 0,01724...0,018
    Золото 0,023
    Алюминий 0,0262...0,0295
    Вольфрам 0,053...0,055
    Цинк 0,059
    Никель 0,087
    Железо 0,098
    Платина 0,107
    Олово 0,12
    Свинец 0,217...0,227

    Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

    author: Оleg Stolyarov

    Правильный расчет сечения кабеля

    Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным проблемам. Любой провод в вашей квартире должен быть рассчитан правильно, что бы он мог исправно служить долгие года, т.е не греться при длительном прохождении по нему рабочего тока. Запомните это!

    Правильный расчет сечения кабеля всегда должен начинаться с подсчета нагрузки, которая будет от него работать. Потом, исходя из расчетов, по таблице представленной ниже выбирается сечение кабеля.

    Популярное мнение, что на розетки бери провода сечением 2,5 мм2, а на свет 1,5 мм2 часто бывает ошибочным. Современная бытовая техника имеет такую мощность, которая легко может вывести из строя современный кабель 2,5 мм2, изготовленный по ТУ. По этому поводу читайте статью, думаю вам будет полезно знать: Зачем нужно определять сечение кабеля по диаметру перед покупкой еще в магазине?.

    Неправильный расчет, мощная духовка, не качественный кабель, плохой монтаж дадут нам большие неприятности.

    Мои рекомендации приводящие к долгой работе выбранных проводов и кабелей

    • Выбирайте кабели и провода с разумным запасом.
    • Не сажайте много розеток на одну линию. Лучше разделите их и подключите к разным автоматическим выключателям.
    • Хорошо смотрите, какой кабель покупаете. Цифрам на бирке не всегда можно верить. Считайте сечение сами. Как это сделать можете узнать в этой статье: Как определить сечение кабеля по его диаметру.

    Правильный расчет сечения кабеля

    Итак, считаем всю нагрузку, которая будет работать от рассчитываемого кабеля. Допустим, это будет группа кухонных розеток. Как правило, сюда включают: электрочайник - 1,5 кВт, микроволновка - 1 кВт, кухонный комбайн – 1 кВт, холодильник – 300 Вт, телевизор 200 Вт. Все складываем и получаем 4 кВт. Вы на эти цифры не смотрите. Считайте ту мощность, которая указана в паспортах на ваши электроприборы или написана на их корпусах.

    Далее считаем величину длительного тока, который будут потреблять приборы мощность 4 кВт. Данный расчет я бы советовал делать по очень простой формуле:

    I=P/U,

    где I – длительный ток, P – мощность электроприборов, U – напряжение сети (220В).

    Что получаем?

    I=4000Вт/220В=18,18А

    Тут я не учитывал косинус фи, так как он практически равен единице и понижающий коэффициент одновременности, т.е. вероятность того, что все приборы будут работать одновременно. Я считаю, что стоит перестраховаться и убрать его. Я думаю, что любая женщина сможет его обойти. Она все включит, что бы быстрее с домашними делами закончить и еще фен сюда принесет, чтобы волосы заодно высушить. Этот лишний 1 кВт фена мы и не учитывали. Он сможет сгубить проводку.

    После расчета смотрим таблицы ПУЭ 1.3.4 - 1.3.11 и выбираем сечение кабеля в большую сторону. Для нашего случая лучшим вариантом будет 2,5 мм2.

    В данных таблицах значения тока для одних и тех же сечений указаны разные. Это в зависит от способа прокладки кабеля, количества жил в нем и т.д. Разные электрики приводят разные токи во время расчета сечения провода, так как пользуются разными таблицами. Я стараюсь лишний раз перестраховаться и, как уже писал выше, выбирать кабель с разумным запасом, тем более он в последнее время такое г… Я придерживаюсь значений для трехжильных проводов, проложенных в одной трубе из таблицы 1.3.4. Ниже для вашего удобства сделал небольшую таблицу для медных проводов.



    Сечение токопроводящей жилы, мм2 Допустимый длительный ток, А Допустимая мощность, кВт
    1,5 15 3,3
    2,5 21 4,6
    4 27 5,9
    6 34 7,5
    10 50 11
    16 70 15,4
    25 85 18,7
    35 100 22
    50 135 29,7

    Выбирайте кабели с разумным запасом.

    Улыбнемся:

    Прибегает электрик к связисту,
    - Дай когти, надо на столб слазить.
    Тот ему дал. Прибегает электрик через десять минут.
    - Слышь, связист, дай ещё одни когти.
    - А те куда делись?!
    - Да на столбе остались.

    Как рассчитать сечение провода для домашней проводки


    Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

    Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

    Содержание статьи:

    Зачем знать параметры провода

    Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

    Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

    При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

    В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

    В результате могут возникнуть следующие ситуации:

    1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
    2. Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
    3. Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

    Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

    Факторы выбора сечения проводки

    Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

    К таким относят:

    1. Материал жилы: медь, алюминий.
    2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
    3. Длина провода от источника тока до прибора.
    4. Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
    5. Температурный режим в помещении.
    6. Количество фаз и напряжение сети.
    7. Схема монтажа проводки.

    Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

    Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

    Галерея изображений

    Фото из

    Одно- и многожильный кабель

    Прокладка электрокабеля в гофре

    Различные виды изоляции проводов

    Трехжильный кабель для домашней проводки

    От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

    Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

    Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

    Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

    Методика определения сечения домашней проводки

    При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

    Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

    На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

    Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

    Галерея изображений

    Фото из

    Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А

    Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А

    Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А

    Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм²

    Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу

    Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ - полимера, выделяющего большое количество отравляющих веществ при горении/тлении

    Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления

    Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов

    Устройство групп освещения

    Сооружение веток электропитания

    Проводка для питания мощных потребителей

    Электрощит на вводе проводки в дом

    Приемлемый для домашней проводки ВВГнг-LS

    Запрещенные для домашней электрики ВВГ и ВВГнг

    Возгорание электрической проводки

    Кабель с безгалогеновой изоляцией ППГнг-HF

    Расчет по мощности приборов

    Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

    Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

    Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

    При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

    Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

    Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

    Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

    Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

    Этап №4. Расчет предельно допустимой нагрузки.

    Производится он по формуле:

    P = (P(1)+P(2)+..P(N))*J*K,

    где:

    • P – предельно допустимая нагрузка в Вт;
    • P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
    • K – коэффициент одновременности;
    • J – коэффициента запаса.

    Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

    P=7500*0,8*1,5=9000 Вт.

    Данный показатель будет использоваться в последующих расчетах.

    Этап №5. Определение максимально допустимой силы тока.

    Показатель определяется по простой формуле:

    I=P/U,

    где:

    • I – допустимая сила тока;
    • P – предельно допустимая нагрузка в Вт;
    • U – напряжение в сети – 220 В.

    Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

    I=9000Вт/220В41А.

    Методика расчета сечения кабеля по мощности и току подробно расписана в .

    Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т. д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

    Определение сечения электрокабеля по таблицам

    Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

    Расчет сечения обычных домашних проводов представлен в таблицах:

    Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

    Ниже приведен расчет сечения проводов для переносок и удлинителей.

    Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

    Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

    Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

    Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

    Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

    Расчет падения напряжения

    От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

    При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

    При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

    Рассчитать данный показатель можно по известной формуле:

    Uпад = I*2*(ρ*L)/S,

    где:

    • ρ – удельное сопротивление металла, Ом*мм2/м;
    • L – длина кабеля, м;
    • S – сечение проводника в мм2;
    • Uпад – напряжение падения, Вольт;
    • I – ток, протекающий по проводнику.

    Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

    Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

    Нормативно-правовые ограничения

    Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

    На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

    Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

    Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

    После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

    Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

    Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

    Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

    Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье –

    Выводы и полезное видео по теме

    Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

    Выбор сечения кабеля в магазине:

    Соответствие сечения кабеля и параметрам автомата-предохранителя:

    Выбор сечения кабеля и автомата:

    Ошибки при выборе электрокабеля:

    Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

    Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

    Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

    Сечение провода что такое. Расчет сечения электропровода, расчет сечения проводов и кабелей

    Вопрос выбора сечения проводов и кабелей для прокладки в часном доме, котежде, производственном помещении очень серьезный, т.к. при недостаточном сечении проводника он начнет греться, разрушая тем самым изоляцию провода, а при значительном превышении силы тока в проводнике он может перегореть и повлечь за собой печальные последствия. У каждого кабеля есть номинальная мощность, которую он способен выдержать при работе электроприборов. Если мощность всех электроприборов в здании будет превышать расчетный показатель проводника для конкретного провода (кабеля), то в скором времени аварии не избежать.

    Что бы правильно рассчитать сечения проводников в доме необходимо сумировать мощность всех электроприборов которые будут нагружены на расчетный проводник и по полученному значению мощности выбрать из соответствующей таблицы (таблицы и примеры приведены ниже) сечение провода (кабеля). Если приборов много (более 4), то необходимо полученный результат умножить на коэффициент одновременной работы всех электроприборов (т.к. все приборы не будут использоваться одновременно), он выбирается в пределах 0,7-0,8.

    Формула расчета имеет вид:

    Pобщ = (P1+P2+P3+…+Pn)*0.8,

    Где: P1..Pn–мощность каждого электроприбора, кВт

    Таблицы выбора сечения кабеля по мощности:

    Как видно из таблицы, для каждого определенного вида провода (кабеля) табличные значения имеют свои данные. И если в таблице нет того значения мощности, которое получилось у вас расчетным путем (по формуле выше) то выбирается ближайшее значение мощности, которое есть в таблице и выбирается соответствующий диаметр жил.

    Пример расчета сичения кабеля по суммарной мощности

    Мы подсчитали, что суммарная мощность всех электроприборов на кухне составляет 15 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 12 кВт действительной нагрузки.

    Далее в таблице ищем подходящее значение в колонке. Для даного примера и однофазной сети (напряжение 220В) выбираем ближайшее большее значение "15,4" КВт из таблицы для медных проводов получаем сечение проводников 10 кв.мм.

    Если предполается использовать алюминиевые провода, то выбираем ближайшее большее значение "13,2" КВт из таблицы для алюминиевых проводов, и получаем сечение проводников 16 кв.мм.

    Как видно в расчетах по выбору сечения проводников нет ничего сложного!

    Расчет сечения кабеля по току более точный, поэтому предпочтительнее пользоваться им. Принцип расчета аналогичен предыдущему, только в данном случае необходимо определить токовую нагрузку на электропроводку.

    Первым делом по формулам ниже расчитываем силу тока по каждому из электроприборов или замеряем токовыми клещами.

    Если в доме однофазная сеть, необходимо воспользоваться следующей формулой:

    Для трехфазной сети формула будет иметь вид:

    Где, P – мощность электроприбора, кВт

    cos Фи- коэффициент мощности

    Далее суммируем все токи и по табличным значениям выбраем сечение кабеля в зависимости от тока.

    Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При монтаже открытой электропроводки токовые нагрузки и мощность будут большими, чем при прокладке в закрытым способом.
    Следует отметить, что полученное суммарное значение токов рекомендуется округлить в большую сторону до табличного значения.

    Заключительный этап определения диаметра кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует потерям тока (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами большего сечения.

    Для вычислений используется следующая методика:

    • Рассчитывается суммарная мощность электроприборов и сила тока.
    • Рассчитывается сопротивление электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.

    R=(p*L)/S, где p — табличная величина

    Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.

    • Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.
    • Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
    • Итоговое число анализируется. Если значение меньше 5%, оставляем выбранный диаметр жилы. В противном случае подбираем более «толстый» проводник.

    • Как определить сечение провода (кабеля) для ввода в дом или квартиру?

      Самое первое, что нам нужно сделать, это рассчитать общую потребляемую мощность своей квартиры или дома. Как же это сделать? Да очень просто. Берем листок бумаги и пишем туда весь перечень электрических приборов, которые будут питаться от нашего кабеля.

      Например:

    • чайник
    • микроволновая печь
    • стиральная машина
    • электрическая плита
    • холодильник
    • компьютер
    • телевизор
    • светильники
    • утюг
    • кондиционер.
    • У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Напротив каждого электрического прибора пишем его мощность. Единица измерения — Ватт (Вт) или килоВатт (КВт). И считаем путем сложения суммарную установленную мощность своей квартиры, дома, дачи. Заметим, что расчет будем вести для однофазной (220 В) системы электроснабжения. Предположим, что у Вас получилось 16000 Вт или 16 КВт. Полученную мощность умножаем на коэффициент одновременного использования электроприборов (0,7-0,8) — этот коэффициент показывает, что Вы можете включить одновременно 70%-80% всего вышеперечисленного электрооборудования.

      Для примера возьмем 0,8. 16000 х 0,8 = 12800 (Вт) = 12,8 (кВт) .

      В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение. В данном примере у нас вводной кабель в квартиру выполнен медным трехжильным кабелем марки ВВГнг и проложен открыто. Получаем сечение кабеля 10 кв.мм.

      Рассмотрим второй пример. Допустим, у нас в котедже имеется трехфазный асинхронный двигатель типа мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля. Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А) . Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по таблице и находим необходимое сечение. Получаем 1,5 кв. мм. Сечение питающего кабеля для двигателя можно найти и по его мощности.

      Сечение провода рассчитывают по следующей формуле:

      S = π*r2 ,

      где S - сечение провода, мм2; π - число равное 3,14; r — радиус провода, мм, который равен половине диаметра.

      Диаметр провода токоведущей жилы без изоляции измеряют микрометром или штангенциркулем. Сечение жилы многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.

      Пользуются также другой формулой: S = 0,78d², где d – диаметр провода.

    Сечение кабеля по диаметру | Заметки электрика

    Здравствуйте, дорогие посетители сайта «Заметки электрика».

    Эта статья про то, как самостоятельно можно определить сечение кабеля по диаметру.

    В прошлой своей статье про провод ПУНП я говорил Вам, что напишу серию статей как правильно выбрать марку и купить кабели и провода.

    Так вот данная статья тоже имеет прямое отношение к этой теме.

    Зачем нам нужно определять сечение кабеля или провода по его диаметру?

    А нужно нам это по нескольким причинам.

    1. Нет бирки на бухте провода или кабеля

    Встречаются ситуации, когда на бухте кабеля или провода отсутствует бирка с его сечением и прочими характеристиками. Конечно, я как опытный электрик, который практически ежедневно сталкиваюсь с этим, могу определить сечение провода или кабеля «на глаз». Но скажу честно, иногда бывает и так, что определить сечение очень затруднительно.

    2. Покупка проводов и кабелей

    Второй причиной, служит покупка этих самых проводов и кабелей. Все Вы знаете, и не раз я Вам об этом рассказывал, что в современных рыночных отношениях кабельная и проводниковая продукция «иногда» не соответствует требованиям современных ГОСТов. Но об этом поговорим подробнее в следующих статьях. Кому интересно, то подписывайтесь на получение уведомлений о выходе новых статей на сайте.

    Итак, как же определить сечение жил кабеля или провода по его диаметру?

    Способ №1

    Первый способ применяется для определения сечения жил однопроволочного кабеля или провода.

    Для этого нам необходимо с помощью обычного штангенциркуля или микрометра произвести измерение диаметра жилы кабеля (провода) без изоляции. Микрометра у меня нет, а вот штангенциркуль в моем инструменте электрика присутствует всегда.

    В качестве примера я приведу определение сечения жилы кабеля ВВГнг двумя способами. В итоге сравним полученные результаты.

    Вот этот кабель.

    Разделываем кабель и разводим жилы.

    Берем одну жилку (я взял синюю) и зачищаем ее, т.е. снимаем изоляцию жилы. Для снятия изоляции лично я пользуюсь стриппером Книпекс 12 40 200 — рекомендую.

    С помощью штангенциркуля производим замер диаметра этой жилы.

    У меня получилось, что диаметр измеренной жилы равен 1,8 (мм).

    Далее в нижеприведенную формулу расчета площади круга подставляем полученное значение диаметра.

    Полученное значение 2,54 (кв.мм) — это и есть фактическое сечение жил нашего кабеля.



    Способ №2

    Второй способ применяется для определения сечения жил однопроволочного кабеля или провода по его диаметру без использования штангенциркуля или микрометра. Этот способ я считаю более сложным и трудоемким.

    Лучше все таки воспользоваться первым способом, т.к. он проще и более точный.

    Но если нет в наличии штангенциркуля или микрометра, то остается применить только второй способ. Для этого нам потребуется карандаш или ручка. Я воспользовался карандашом, но лучше взять ручку или что то более жесткое.

    Все делается аналогично.

    Разделываем кабель произвольной длины и откусываем любую жилу (я опять взял синюю жилку).

    С провода этой жилы снимаем слой изоляции. А затем провод наматываем на карандаш.

    Лучше намотать побольше витков — так измерение будет точнее. Саму намотку выполняем таким образом, чтобы виток плотно прилегал к другому витку (без зазоров).

    Вот, что у меня получилось.

    Далее считаем количество получившихся витков. У меня получилось 10 витков.

    После этого измеряем длину намотки.

    Длина намотки составляет 18 (мм).

    Далее необходимо длину намотки разделить на количество витков.

    Получаем 1,8 (мм). Это и есть искомый диаметр жилы.

    Диаметр жилки интересующего нас кабеля ВВГнг известен. А теперь по уже известной нас формуле определяем фактическое его сечение.

    Т.к. диаметр жилы обоими способами получился одинаковый, то соответственно, и сечение их одинаковое.

    Что и требовалось доказать.

    Способ №3

    Третий способ применяется для определения сечения жил многопроволочного (гибкого) кабеля или провода.

    Сначала необходимо распушить жилу и посчитать в ней количество жилок. Дальше действуем аналогично по первому способу, определяя диаметр одной жилки с помощью штангенциркуля.

    Например, количество жилок в пучке составляет 12 штук.

    Измерив диаметр одной жилки, мы получили значение 0,4 (мм).

    Опять же, применив формулу расчета площади круга, рассчитаем сечение одной жилки в пучке.

    А теперь рассчитаем сечение всего многожильного провода, умножив полученное сечение 0,125 (кв.мм) на количество жилок в пучке.

    Полученное значение 1,5 (кв.мм) — это и есть фактическое сечение жилки гибкого кабеля или провода.



    Способ №4

    Четвертый способ применяется для определения сечения жил многопроволочного (гибкого) кабеля или провода без применения штангенциркуля или микрометра.

    Делаем все действия, согласно описанного выше способа №2. Разница заключается лишь в том, что на карандаш необходимо наматывать одну жилку из пучка.

    Определив диаметр одной жилки из пучка интересующего нас гибкого кабеля или провода, находим его фактическое сечение по алгоритму способа №3.

    P.S. Я Вам попытался наглядно продемонстрировать распространенные способы определения сечения кабеля по диаметру. Если возникли вопросы, то задавайте их в комментариях. В следующих статьях я расскажу Вам, что делать с полученным сечением жилы кабеля или провода, и  как узнать, что оно соответствует действующим ГОСТам или нет.

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    Определение раздела по Merriam-Webster

    раздел | \ ˈSek-shən \

    : действие или пример разрезания или разделения путем разрезания

    б : деталь, отделенная или как бы отрезанная

    2 : отдельная часть или часть написанного (например, главы, закона или газеты)

    : профиль чего-либо, как если бы он был рассечен пересекающейся плоскостью.

    б : плоская фигура, полученная в результате разрезания твердого тела плоскостью.

    4 : естественное подразделение таксономической группы

    5 : знак §, используемый в качестве метки для начала раздела и в качестве ссылки.

    6 : участок земли площадью одну квадратную милю, образующий, в частности, одно из 36 подразделений поселка.

    7 : отдельная часть территориального или политического района, сообщества или группы людей. историческая часть города

    : часть, которая может быть, является или рассматривается как отдельная доска разрезанная на секции северный участок трассы

    б : один сегмент плода : плодолистник

    9 : базовая военная единица, обычно выполняющая особые функции.

    10 : очень тонкий срез (как ткани), подходящий для микроскопического исследования.

    11а : один из классов, образованных путем разделения студентов, проходящих курс

    б : одна из дискуссионных групп, на которые делится конференция или организация.

    12а : часть постоянного железнодорожного пути под опекой определенной бригады

    б : один из двух или более транспортных средств или поездов, курсирующих по одному и тому же расписанию.

    13 : одна из нескольких составных частей, которые могут быть собраны или повторно собраны. книжный шкаф в секциях

    14 : подразделение оркестра, состоящее из инструментов одного класса. секция струн

    секционированный; секционирование \ ˈSek- ш (ə-) niŋ \

    Что означает раздел?

  • раздел, подраздел (существительное)

    самостоятельная часть более крупного произведения (письменного или музыкального)

    «он всегда сначала обращается к бизнес-разделу»; «история этой работы обсуждается в следующем разделе»

  • срез (существительное)

    очень тонкий срез (ткани, минерала или другого вещества) для исследования под микроскопом

    «срезы левого желудочка. больная ткань "

  • раздел (существительное)

    отдельный регион или подразделение территориального или политического района, или сообщество или группа людей

    " ни одна часть страны не является более пылкой, чем Юг "; «в еврейской части три синагоги»

  • часть, сегмент (существительное)

    одна из нескольких частей или частей, которые подходят друг к другу и составляют единый объект

    «часть удочки»; «под землей использовались металлические секции»; «закончил последний отрезок дороги»

  • участок (существительное)

    небольшая группа полицейских, работающих в составе взвода полиции

  • часть, участок, отдел (существительное)

    одну из частей на что-то считается разделенным и которые вместе составляют целое

    «письменная часть экзамена»; «финансовый отдел компании»; "инженерное подразделение BBC"

  • секция (существительное)

    единица земли, равная 1 квадратной миле

  • секция, плоская секция (существительное)

    (геометрия) площадь, образованная плоскостью, рассекающей твердое тело

  • раздел, раздел обсуждения (существительное)

    небольшой класс студентов, которые являются частью более крупного курса, но преподаются отдельно

    «аспирант преподавал разделы для курса лекций профессора»

  • раздел (существительное )

    подразделение оркестра, содержащее все инструменты одного класса

  • раздел (существительное)

    небольшое армейское подразделение, обычно выполняющее особую функцию

  • подразделение, раздел (существительное)

    специализированное подразделение большая организация

    «найдешь в аппаратном отделе»; «она устроилась на работу в исторический отдел казначейства»

  • раздел (существительное)

    долька цитрусовых

    «съел дольку апельсина»

  • разрез, разрез, хирургический разрез (глагол)

    разрезание тканей или органов тела или на них (особенно хирургом как часть операции)

  • сегмент, разрез (глагол)

    разделить на сегменты

    «сегмент апельсина»; «сегментировать составное слово»

  • : элемент Generic Section - HTML: язык разметки гипертекста

    Элемент HTML

    представляет собой общий автономный раздел документа, который не имеет более конкретного семантического элемента для его представления. Разделы всегда должны иметь заголовок, за очень редкими исключениями.

    Исходный код этого интерактивного примера хранится в репозитории GitHub. Если вы хотите внести свой вклад в проект интерактивных примеров, клонируйте https://github.com/mdn/interactive-examples и отправьте нам запрос на перенос.

    Категории содержимого Поток содержимого, разделение содержимого, осязаемое содержимое.
    Разрешенное содержание Содержание потока.
    Отсутствие тега Нет, и начальный, и конечный тег являются обязательными.
    Допущенные родители Любой элемент, который принимает потоковое содержимое. Обратите внимание, что элемент
    не должен быть потомком элемента
    .
    Неявная роль ARIA область , если элемент имеет доступное имя, в противном случае нет соответствующей роли
    Разрешенные роли ARIA предупреждение , alerttdialog , приложение , баннер , дополнительный , contentinfo , диалог , документ , канал , журнал , основная область , основная область навигация , нет , примечание , презентация , поиск , статус , панель вкладок
    Интерфейс DOM HTMLElement

    Как упоминалось выше,

    - это общий элемент секционирования, и его следует использовать только в том случае, если нет более конкретного элемента для его представления.Например, меню навигации должно быть заключено в элемент

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
