⇐ ПредыдущаяСтр 2 из 2   Красные отметки – это проектные отметки закрепленных точек. Их вычисляют по формуле НК = НК i-1 + i·di,i-1, (13) которая читается так: красная отметка последующей точки равна красной отметке предыдущей плюс произведение уклона проектной линии на расстояние между этими точками. Например, красная отметка на пикете 1,2,3 равна соответственно: Нпк1 = Нпк0 + i·100м = 99,57м + (-0,017·100м) =97,87м Нпк2 = Нпк1 + i·100м = 97,87м + (-0,017·100м) =96,17м Нпк3 = Нпк2 + i·100м = 96,17м + (-0,017·100м) =94,47м Знак минус перед уклоном означает понижение. Если правильные, то в конце проектной линии данного уклона должны получить то же значение красной отметки, которое было записано раньше (94.47м). Рабочие отметки (ri) на пикете с номером i определяют как разность красной и черной отметок r = НК – НЧ. Они показывают высоту насыпи и глубину выемки. На профиле их подписывают красной тушью снизу проектной линии при выемке и сверху при насыпи.   Определение расстояний до точек нулевых работ и их отметок   Расстояние до точек нулевых работ от ближайшего пикета или другой закрепленной на местности точки вычисляют по формуле (рис.6)   ,(14)   где r1 и r2 – рабочие отметки. d –расстояние между точками с рабочими отметками r1 и r2. Контрольные вычисления производят по формуле   ,(15)   Для точки нулевых работ между пикетами 1 и 2 (приложение 7) имеем: r1 = 2,40; r2 = 1,45; d = 100; х = ,     d – х = ,     Рис.6.Вычисление расстояний до точек нулевых работ.     Отметки точки нулевых работ (синие) вычисляют по формуле Нс = Нк +iх (16) где Нк – красная отметка точки, от которой определено расстояние до точки нулевых работ; i – уклон проектной линии. Для указанных выше точек нулевых работ отметка получена так: 97.86 – 0.017 · 62.34 = 96.81м, 96.17 + 0.017 · 37.66 = 96.81м (контроль).   Нанесение на поперечный профиль земляного полотна   Поперечные профили можно расположить над соответствующими пикетами, если есть место, а можно построить на отдельном листе миллиметровой бумаги. Для построения поперечного разреза земляного полотна необходимо из приложения 6 выбрать тип земляного полотна. Далее вправо и влево от оси дороги отложить по половине ширины будущего полотна дороги. В нашем примере по обе стороны от оси дороги отложено по 5м. Получим бровку земляного полотна. Используя данные типовых поперечников, строят кюветы и вычисляют проектную отметку дна кювета.   Оформление профиля тушью. Оформление профиля в туши целесообразно начать до нанесения проектной линии. Кроме отмеченных линий (таблица 1), красным цветом показывают рабочие отметки и все записи в строке “Прямые и кривые”. Синим цветом обозначают точки нулевых работ и их отметки, расстояния от точки нулевых работ до ближайших закрепленных пикетов; ординаты точек нулевых работ до основания профиля. Площади сечений насыпей закрасить красным (светлым тоном), а выемок – желтым цветом. Русло реки и ее сечение закрасить синим цветом. Все остальное вычертить черным цветом.     ВОПРОСЫ ДЛЯ САМОПРОПЕРКИ   1.Какие работы выполняют при разбивке трассы? 2.Для чего необходимо знать биссектрису и домер? 3.Как переносят пикеты с тангенсом на кривую? 4.Какие точки называют связующими и какие промежуточными? 5. Какие точки называют иксовыми и каково их значение? 6. Что называют горизонтом инструмента и как его вычисляют? 7.Какой контроль нивелирования на станции? 8. Как выполняется постраничный контроль? 9. Объяснить значение терминов “черная отметка”, “красная отметка”, “рабочая отметка”,”синяя отметка”. 10.Что такое уклон и в каких единицах он выражается? 11. Какие способы детальной разбивки кривой вы знаете? 12.Какие точки кривой называют главными? 13.Какие типы нивелиров и реек применяются при техническом нивелировании? 14.В каких случаях и для чего производятся качание реек? 15.Какие преимущества нивелирования “из середины” перед нивелированием вперед?       Приложение 2     ⇐ Предыдущая12 Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства… Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого… Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций… Папиллярные узоры пальцев рук – маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни. ..

Контрольные и руководящие отметки

ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ



Продольный профиль является основным документом проекта автомобильной дороги. Вычерчивается продольный профиль на миллиметровой бумаге высотой 40 см по строго установленной форме. Все линии построения продольного профиля (непроектные) вычерчивают черной тушью, а проектную линию и все проектные данные – красной тушью.

Отметки земли по оси дороги, проектные и рабочие отметки наносят на профиль с точностью до 1 см. Все расстояния указывают с точностью до 1 м. Рабочие отметки надписывают на расстоянии 0.5 см над проектной линией для насыпей и под проектной линией для выемок. Все надпрофильные надписи (искусственные сооружения, съезды, канавы, водосборы, реперы) изображают в условных знаках [3, 5]. У искусственных сооружений указывают отметки уровней: высоких вод (УВВ), меженных вод (УМВ), а при напорных трубах – подпертого горизонта (УПГ).

Исходными для проектирования продольного профиля являются: отметки поверхности земли по оси дороги, грунтовый разрез, технические нормы.

Последовательность проектирования продольного профиля



Составляют продольный профиль в следующей последовательности:

1. Вычерчивают сетку продольного профиля. Размеры отдельных граф строго регламентированы (см.прил.1).

2. Заполняют графы № 1, 12, 13, 14 сетки. В графу №1 заносят ситуации местности с топографической карты. В графу №12 записывают отметки земли по оси дороги на каждом пикете и плюсовой точке. Плюсовыми точками являются: места, где резко меняется уклон местности; границы болот, лесов, оврагов; оси пересекаемых дорог и др. Заполняют графы № 13, 14. Данные для заполнения берут с плана трассы и из ведомости “Углов поворотов, прямых и кривых”.

3. Наносят линию поверхности земли по отметкам земли по оси дороги. Ниже ее на 2 см и параллельно вычерчивают линию грунтового профиля. Под линией грунтового профиля указывают характеристику залегающих грунтов. Места расположения скважин и шурфов назначают в соответствии с рельефом местности, Глубокие скважины, которые нельзя показать масштабе 1:50, разрывают и цифрой указывают глубину скважин и глубину залегания грунтов. Глубину шурфов назначают не более 2.5 м. Шурфы и скважины нумеруют. В скважинах и шурфах штриховкой показывают консистенцию грунтов, рис.1.

а) Суглинки и глины б) Песчаные грунты

	– твердые		– сухие
	– полутвердые
	– тугопластичные	– маловлажные
	– мягкопластичные
	– текучепластичные	– влажные
	– текучие		– водонасыщен ные



Рис. 1. Условные обозначения консистенции грунтов на геологическом разрезе продольного профиля.



4. Заполняют графу №2 в соответствии с классификацией типов местности по СНиП 2.05.02-85 [6] или по прил.1.

5. Наносят проектную линию продольного профиля и заполняют графы № 10, 11 с использованием нижеизложенных рекомендаций и учетом контрольных и руководящих отметок.

6. Назначают типы поперечных профилей, заполняют графу № 2,3.

7. Рассчитывают отметки для водоотводных сооружений, графы 5, 6, 8, 9; назначают тип укрепления, графы 4, 7.



Контрольные и руководящие отметки



Прежде чем наносить проектную линию необходимо установить контрольные и руководящие отметки.

Контрольные отметки фиксируют положение бровки земляного полотна по высоте. К контрольным отметкам относятся: рабочие отметки начала и конца трассы; отметки проезжей части мостов, бровки земляного полотна над водопропускными трубами; отметки головки рельсов и отметки оси или бровки существующей автомобильной дороги ; при пересечениях, соответственно железных и автомобильных дорог.

Минимальная отметка проезжей части мостов определяется по формуле:

H_min = H_в + h_min + h_ст, (1)

где Н_в – отметка горизонта высоких вод при расчетном расходе;

h_min – наименьшее возвышение низа пролетного строения над уровнем воды; принимается равным 0.5 м – при подпертой воде, 1.0 м – при корчеходе и селевых потоках;

h_ст – строительная высота пролетного строения до уровня проезжей части, принимается в зависимости от конструкции моста, табл.1



Наименьшая высота насыпи у труб определяется в соответствии с рис.1 по формулам:

для безнапорных труб: H_min = h_тр + d_ст + h_зап + h_до, (2)



для полунапорных и напорных труб: H_min = Н + D, (3)

где h_тр – высота или диаметр трубы в свету в м;

d_{ст –} толщина стенок трубы в м;

h_зап – засыпка над трубой не менее 0. 5 м;

Н – напор воды перед трубой;

D – запас над уровнем подпертой воды принимается: 0.5 м для труб с отверстием менее 2 м и не менее 1.0 м для труб с отверстием более 2 м;

h_д.о. – толщина монолитных слоев дорожной одежды.

Таблица 1

Строительная высота пролетного строения мостов

Конструкция моста	Строительная высота hст, м
Железобетонные мосты с пролетом до 10 м	0.60
Железобетонные мосты с пролетом от 10 до 20 м	1.20
Балочные мосты с пролетом 20 м	1.30
Балочные мосты с пролетом 30 м	2.50

Рис.2. Расчетная схема для определения контрольной отметки при безнапорном режиме работы трубы.



Руководящие отметки определяются:

1) из условия уровня залегания грунтовых вод для различных участков (на всем протяжении трассы) табл.2, [6, 7].

2) из условия обеспечения снегонезаносимости насыпи на участках, подверженных снежным заносам по формуле:

Н = h_сн + h_зап, (4)

где Н – высота насыпи, м;

h_сн – высота снежного покрова, м;

h_зап – запас, принимается:

· по СНиП 2.05.02-85: 0,4 м – для дорог IV категории, 0,5 м – для дорог III категории;

· по РСН-88 0,6 м – для дорог III категории, 0,5 – для дорог IV категории.



Возвышение поверхности покрытия

Грунт рабочего слоя	Наименьшее возвышение поверхности покрытия, м, в пределах дорожно-климатических зон
II	III	IV	V
Песок мелкий, супесь легкая крупная, супесь легкая
Песок пылеватый, супесь пылеватая
Суглинок легкий, суглинок тяжелый, глины
Супесь тяжелая пылеватая, суглинок легкий пылеватый, суглинок тяжелый пылеватый

Примечание: Над чертой возвышение поверхности покрытия над уровнем грунтовых вод, верховодки или длительно (более 30 суток) стоящих поверхностных вод, под чертой – то же, над поверхностью земли на участках с необеспеченным поверхностным стоком или над уровнем кратковременно (менее 30 суток) стоящих поверхностных вод.

При проектировании путепроводов возвышение проектной линии над отметками пересекаемой проезжей части автомобильной дороги в проекте можно принять не менее 6.0 м, а над отметками головки рельса пересекаемых железных дорог не менее 7.0 м.

При пересечении автомобильной дороги с железной в одном уровне устраивают переезды. Автомобильная дорога на протяжении 10 м от крайнего рельса при расположении переезда на насыпи и 20 м – в выемке должна иметь в продольном профиле горизонтальную площадку, кривую большого радиуса или уклон, обусловленный превышением одного рельса над другим, когда пересечение располагается в месте закругления железной дороги. Подходы автомобильной дороги к пресечению на протяжении 50 м следует проектировать с продольным уклоном не более 30.



---

Дата добавления: 2017-05-02; просмотров: 3129; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

---

Нанесение на продольный профиль проектной линии — электронная энциклопедия

Литература; [2, § 75].

Проектную (красную) линию наносят в соответствии с заданием (данные, п. 3 на с. 47). Все нужные расчеты направляться произвести в «Тетради для исполнения контрольной работы № 2».

1. Заполняют графу 2 уклонов, прочерчивая в ней в местах переломов (трансформаций уклона) проектной линии вертикальные перегородки. У каждой перегородки слева и справа на протяжении нее, вертикально записывают расстояния в метрах на местности от места данного трансформации уклона до ближайших заднего и переднего пикетов. В случае если это изменение происходит на пикете, то с обеих сторон пишут нули.

В каждого узкого прямоугольника, на каковые будет разбила графа yклонов, выполняют диагональ: из верхнего левого угла в нижний правый, в случае если уклон отрицательный (линия идет на понижение), либо из нижнего левого в верхний правый, в случае если уклон хороший. На горизонтальных отрезках автострады посередине графы выполняют горизонтальную линии. Над диагональю либо горизонтальной чертой показывают значение проектного уклона в тысячных, а под ней — длину заложения в метрах, на которое данный уклон распространяется.

2. Вычисляют проектные (красные) отметки точек ПК 0, ПК1+80, ПК 4, ПК 5, в которых запроектированы переломы проектной линии. В начале автострады на ПК 0, на котором запроектирована насыпь высотой 0,50 м, записывают проектную отметку, равную фактической отметке ПК 0 плюс 0,50 м. Отметки остальных точек вычисляют по формуле:

где Нп — определяемая проектная отметка;

— узнаваемая проектная отметка прошлой точки;

i — проектный уклон;

d — горизонтальное расстояние (заложение) между точкой, в которой определяется отметка, и предыдущей.

Вычисленные проектные отметки округляют до сотых долей метра, по окончании чего записывают в графу 3 проектных отметок.

3. По вычисленным проектным oотметкам точек переломов проектную (красную) линию наносят на профиль.

4. Вычисляют проектные отметки всех плюсовых точек и остальных пикетов профиля (по той же формуле, что и в п. 2). Чтобы не было лишних неточностей в вычислениях рекомендуется за прошлую точку с отметкой

постоянно брать начало данного элемента проектной липни, учитывая расстояние от данной начальной точки до точки, отметка которой вычисляется. Вычисленные отметки записывают в графу 3.

Дабы убедиться в правильности графических построений и расчётов, целесообразно все вычисленные проектные отметки применять для контроля построения проектного профиля автострады. Разумеется, что в случае если и вычисления, и построения выполнены правильно, то точки ПК 1, ПК 1+44, ПК2, ПК2+56, ПК 2 + 70, ПК 2+91, ПКЗ, выстроенные по их проектным отметкам, должны совершенно верно попасть на проектную линию, совершённую раньше.

5. Вычисляют отметку точки ПК 1+80, которая нивелированием на местности не определялась. Для этого вычисляют уклон ската местности на участке от ПК1+44 до ПК 2:

i = h/d,

где i — разность фактических отметок ближайших ПК 1+80 задней точек и передней профиля, т. е. ПК 2 и плюсовой точки ПК 1+44;

d — горизонтальное расстояние между этими точками.

По вычисленному уклону ската и по горизонтальному расстоянию d’ от точки ПК 1+80 до ближайшей задней точки профиля и находят искомую отметку. Отысканную расчетным методом отметку точки ПК 1+80 записывают в скобках в графу 4 профиля.

6. На плюсовой точке и каждом пикете профиля вычисляют рабочие отметки (высоты насыпей либо глубины углублений) как разность проектной и фактической отметок. На углублениях рабочие отметки записывают под красной линией (см. рис. 11), а на насыпях — над ней. Над точками пересечений тёмной линии профиля с проектной, именуемыми точками пулевых работ (пли переходными), записывают рабочие отметки 0,00.

7. Из точки нулевых работ опускают перпендикуляр (ординату) на линию условного горизонта и вычисляют горизонтальные расстояния до данной точки от ближайших пикетов либо плюсовых точек профиля (рис. 12). Вычисления делают по формулам:

;

в которых х и у — горизонтальные расстояния до точки нулевых работ от ближайших к ней соответственно задней и передней точек (пикетных либо плюсовых) профиля;

а и b — рабочие отметки на этих же, задней и передней, точках профи-ля, между которыми находится точка нулевых работ;

d — горизонтальное расстояние между теми же ближайшими к точке нулевых работ точками профиля.

Вычисления расстояний х и у контролируются соблюдением равенства x+y=d.

Рис. 12. К вычислению расстояний до точки пулевых работ

Отметку Н точки нулевых работ вычисляют по формуле для нахождения проектных отметок и, округлив ее до сотых долей метра, записывают на протяжении ординаты, опущенной из точки нулевых работ на линию условного горизонта профиля. Слева и справа от данной ординаты над линией условного горизонта записывают расстояния х и у до точки пулевых работ от ближайших задней и передней точек профиля (см. рис. 11)

Оформление профилей. построения и Вес надписи бережно делают тушью узкими линиями.

Красной тушью оформляют проектную линию и все рабочие отметки (не считая кулевых), ось дороги в графе 1, все цифры и линии в графе уклонов, разделительную линию между графами 2 и 3, проектные отметки, все надписи и линии в графе 6 (не считая номеров пикетов).

Синей тушью показывают перпендикуляры из точек нулевых работ на линию условного горизонта, рабочие отметки 0,00, светло синий отметки (высоты) точек нулевых работ, горизонтальные расстояния х и у, и линию пикетажа (нижнюю линию графы 5).

Все остальные линии, надписи и цифры делают тёмной тушью.

Насыпи окрашивают кармином (красной краской), углубления — гуммигутом (желтой краской).

На рецензирование представляются:

1) ответы на контрольные вопросы;

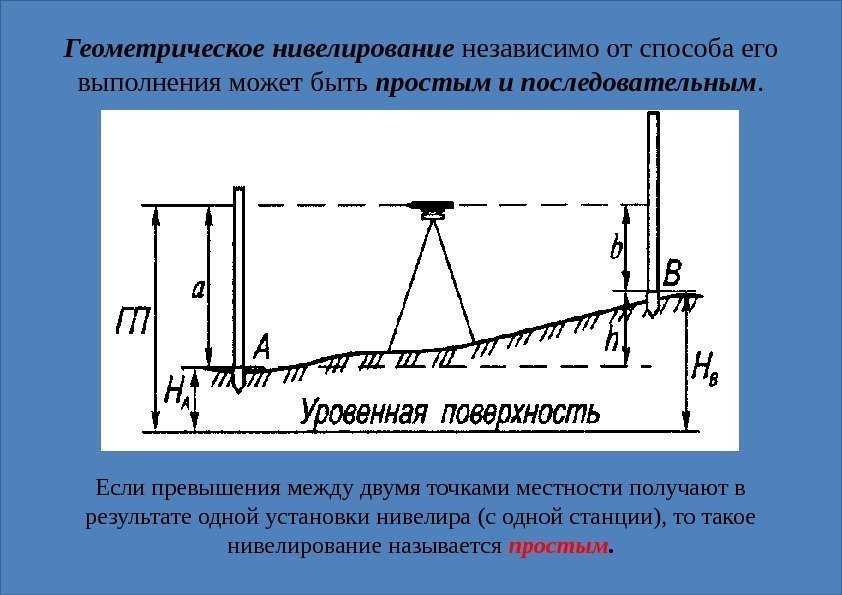

2) решения задач на вычисление отметки точки через превышение и через горизонт инструмента;

3) пикетажный издание;

4) издание геометрического нивелирования;

5) продольный и поперечный профили автострады дороги.

Построение продольного профиля в AutoCad Сivil 3D

Похожие статьи:

• Метафора про линии в профилях. для улучшения понимания.
• Направление филология, профиль зарубежная филология
• Курс спо по профилю

Проектирование горизонтальной площадки по результатам нивелирования по квадратам. Определение проектной отметки и расчет баланса земляных масс

Поделись

Порядок решения задач следующий:

1. Вычисляют проектную (красную) отметку для горизонтальной площадки по формуле:

Н^пр = Н₀ + ,

где Н₀ – наименьшая из абсолютных отметок вершин квадратов, округленная до меньшего метра;

∑h′₁ – сумма условных отметок вершин, принадлежащих одному квадрату;

∑h′₂ – сумма условных отметок вершин, общих для двух смежных квадратов;

∑h′₃ – сумма условных отметок вершин, общих для трех смежных квадратов;

∑h′₄ – сумма условных отметок вершин, общих для четырех смежных квадратов;

h′i – условные отметки вершин.

h′_i = Н_i – Н₀,

где Н – абсолютная отметка земли i – й вершины квадрата;

n – число квадратов.

2. Вычерчивают схему квадратов, на которую выписывают отметки земли и условные отметки вершин квадратов

3. Составляют картограмму земляных работ на которой показывают отметки вершин квадратов и рабочие отметки h_раб соответствующих вершин квадратов.

4. Рабочие отметки в вершинах квадратов вычисляют по формуле:

h_раб = Н^пр – Н_i.

5. Определяют положение точек нулевых работ. Точки нулевых работ будут на трех сторонах квадратов, вершины которых имеют рабочие отметки с противоположными знаками. Положение точек пулевых работ на сторонах квадратов определяется величиной отрезка Х, вычисляемого по формуле:

Х = ,

где Х – расстояние по стороне квадрата от вершины до искомой точки нулевых работ;

а – длина стороны квадрата в метрах;

│h₁│,│h₂│ – абсолютные значения рабочих отметок двух соседних вершин.

Положение точек нулевых работ можно также определить графическим способом. Для этого значения рабочих отметок соседних вершин квадратов откладывают на перпендикулярах к сторонам квадратов в произвольном масштабе, причем отрицательные отметки откладывают вниз или влево, а положительные – вверх или вправо.

Прямая, соединяющая полученные точки, пересечет сторону квадратов в точке нулевых работ (рисунок 6. 1)

При этом положение точек нулевых работ получают с точностью масштаба плана.

6. Проводят линию нулевых работ (линию пересечения проектной плоскости с топографической поверхностью участка). Для этого пунктирной линией соединяют все смежные точки нулевых работ.

7. Картограмму земляных работ оформляют тушью. Синей тушью вычерчивают сетку квадратов и линию нулевых работ. Красной тушью показывают проектную и рабочие отметки. Все остальные надписи выполняют черной тушью. Участок выемок заштриховывают черной тушью (приложение 10).

8. Вычисляют объем земляных работ отдельно для выемок и насыпей. Результаты вычислений записывают в ведомость

Вычисление объема земляной массы, основанием которой служит квадрат, производят по формуле:

V = а² ,

где а – длина стороны квадрата;

i = 1, 2, 3 4 – вершины квадрата;

∑h_i – сумма рабочих отметок в вершинах данного квадрата.

Если основанием земляной массы служит трапеция, то объем ее вычисляют по формуле:

V = S ∙ ,

где S – площадь трапеции;

i = 1, 2, 3, 4 – вершины трапеции.

В случае, когда основанием служит треугольник:

V = S ∙ ,

где S – площадь треугольника;

Элементы геодезических разбивочных работ. Построение на местности проектного угла и проектного отрезка. Перенесение в натуру проектной отметки, построение в натуре линии проектного уклона.

Процесс перенесения проектов планировки и застройки в натуру называется геодезическими разбивочными работами. При этом выносят и закрепляют поворотные точки красной линии, линию застройки или габариты и оси отдельных зданий и сооружений. Геодезические разбивочные работы состоят из совокупности геодезических операций – элементов геодезических разбивочных работ. Элементами геодезических разбивочных работ являются геодезические построения в натуре заданных проектом углов, линий и высот.

Расчет элементов геодезических разбивочных работ при вынесении осей инженерного сооружения в натуру основан на решении обратной геодезической задачи. Сущность решения обратной геодезической задачи заключается в определении горизонтального проложения линии и ее ориентирного (дирекционного) угла по известным прямоугольным координатам точек начала и конца этой линии.

Расчет разбивочных элементовЧтобы вынести на местность две точки здания (например А и В), необходимо знать полярные углы β₁, β₂, β₃ и проложения d_1-А, d_1-В, d_2-В от этих точек до опорных геодезических станций (рис. 7.1).Эта задача решается аналитически. Углы β₁, β₂, β₃ можно определить через дирекционные углы: β₁ = α_1-А – α_1-2, β₂ = α_1-В – α_1-2, β₃ = α_2-1 – α_2-В.

При вычислении следует помнить, что дирекционные углы не могут иметь отрицательные значения и быть более 360⁰. Поэтому к значению дирекционного угла, если оно получилось отрицательным, прибавляют 360⁰, а если оно больше 360⁰, то вычитают 360⁰.

Зная дирекционные углы α_1-А, α_1-В, α_2-В, находят углы β₁, β₂, β₃ по формулам (7. 1 – 7.3).

Таким образом, данные для переноса проекта в натуру рассчитаны.

.Составление разбивочного чертежа

Разбивочным чертежом называют чертеж, на котором изображена схема расположения проектного здания относительно точек геодезической сети (теодолитного хода) и приводятся все необходимые данные (углы, длины линий и др.) для перенесения проекта в натуру.

На рис. 7.1 приведен образец разбивочного чертежа.

Для того, чтобы обозначить на местности четыре угла здания – A,B,C,D достаточно сначала закрепить два угла А и В от точек теодолитного хода, остальные два угла С и D закрепляют от вынесенных в натуру углов А и В.

Составление рабочего чертежа с использованием рассчитанных разбивочных элементов ведут следующим образом. На листе чертежной бумаги формата А4 вычерчивают схему, затем подписывают номера точек, дирекционные углы α_i, горизонтальные проложения d_i и углы β_i, приводят таблицу разбивочных элементов.

7.5.3. Составление плана теодолитной съёмки

План теодолитной съёмки составляют на листе чертежной бумаги формата А4 в масштабе 1 : 1000.

Строят координатную сетку. Правильность построения контролируют путем измерения диагоналей квадратов. Допустимая погрешность ± 0,2 мм. Сетку подписывают с таким расчетом, чтобы полигон расположился внутри её. Линии сетки подписывают координатами, кратными 100 м.

Производят построение вершин теодолитного хода 1 и 2, откладывая координаты Х₁, У₁ и Х₂, У₂. Правильность построения контролируют измерением дирекционного угла α_1-2. На местности положение точки А находят следующим образом: устанавливают теодолит в точке 1, переводят его в рабочее положение (выполнив поверки и подготовив зрительную трубу к наблюдению), совмещают ноль лимба и ноль алидады и при открепленном лимбе визируют на точку 2. Открепляют винт алидады и, используя данные разбивочного чертежа, вращением теодолита при «круге право» устанавливают на верньере отсчет, равный углу β₁. Затем в направлении оси визирования трубы откладывают мерной лентой (или рулеткой) горизонтальное проложение линии 1-А. На расстоянии d_1-А от точки 1 забивают колышек – закрепляют точку А.

Для контроля горизонтальный угол β₁ и проложение d_1-А откладывают при «круге лево» и закрепляют точку А. Если точки, закрепленные при «КП» и «КЛ» не совпадают, то за окончательное положение точки А принимают среднее.

Аналогичным образом выносят в натуру точку В. Положение точки В, после ее вынесения в натуру, контролируется путем измерения угла β₃ в точке 2, величина которого должна быть равна расчетному значению.

Для нахождения точки D теодолит переносят на точку А, откладывают от линии АВ угол 90⁰. В направлении оси визирования откладывают ширину здания по проекту и закрепляют точку D.

Для выноса в натуру точки С теодолит устанавливают в точку В, откладывают на лимбе от линии ВА угол в 270⁰ и закрепляют точку С.



Что такое красная отметка и черная отметка в чертеже строительство

Проектирование схемы вертикальной планировки.

Проектирование схемы вертикальной планировки городской территории осуществляется для принципиальной увязки структурных элементов генерального плана с рельефом местности, с реками, ручьями и другими водостоками, с улично-дорожной системой, железнодорожными линиями, мостами и др. путепроводами, с дамбами и прочими инженерными сооружениями.
Проектирование схемы вертикальной планировки является первым этапом высотного решения территории города при разработке технико-экономического обоснования или генерального плана города. Разработка схемы осуществляется методом проектных (красных) отметок по отдельным планировочным элементам — дорогам, дорожкам, площадкам (рис 1).

Сущность этого метода заключается в том, что на схеме генплана, выполненной на геодезической подоснове с существующими горизонталями или отметками, наносят проектные отметки, характеризующие планируемый рельеф и определяют организацию поверхностного стока дождевых и талых вод. Этот метод дает возможность определить превышение, уклон и высотное положение проектируемого рельефа. Для определения этих характеристик используют черные отметки, красные отметки и рабочие отметки.

Черные отметки соответствуют отметкам существующего рельефа.

Красные или проектные отметки — отметки преобразованного рельефа.

Рабочие отметки – разница между проектной красной отметкой и черной отметкой существующего рельефа

Черные отметки определяют на топографическом плане в соответствующих характерных точках:

по границам объекта (красным линиям),

в точках входов и въездов на территорию,

в угловых точках и точках пересечения осей на перекрестках дорог и пересечениях дорожек,

в точках перелома продольного рельефа (изменения уклонов) по осям или боковым сторонам проездов, дорог, дорожек и аллей,

в точках характерных изгибов дорожек на их осях или боковых сторонах,

в центрах площадок в форме круга, овала, прямоугольника и др. геометрических форм, или в угловых точках площадок и в точках сопряжения площадки и дорожки;

Все указанные черные отметки на чертеже схемы организации рельефа нумеруются и наносятся снизу вынесенной черты, в каждой характерной точке.

Черные отметки в намечаемых характерных точках определяются методом интерполяции.

Нахождение отметки на поверхности. Если черная оценка лежит на черной горизонтали, то ее значение соответствует отметке этой горизонтали. Отметка точки, лежащей между черными горизонталями, определяются по формуле:

Нв — оценка ниже лежащей горизонтали

На — оценка выше лежащей горизонтали

L — расстояние между горизонталями (заложение)

l-расстояние от искомой точки до ниже лежащей горизонтали.

Расстояния между точками принимают по плану в соответствии с масштабом.

Для решения этой задачи графическим способом из точек А и В в противоположных направлениях восстанавливают перпендикуляры, на которых в произвольном масштабе откладывают превышения точек На и Нб относительно Нх. Искомая точка лежит на пересечении линии На Нб с отрезком, который проходит через концы перпендикуляров (рис. 2).

Уклон поверхности между двумя точками равен отношению разности отметок этих точек к горизонтальному расстоянию между ними:

Полученную величину обычно округляют до тысячных долей.

Направление продольного уклона улицы показывают при помощи стрелки вдоль улиц и проездов от более высоких отметок до низких. Значение продольного уклона улицы проставляют над стрелкой, а расстояние, между точками, ограничивающие участок улицы с этим уклоном под ней. Затем проверяют соответствие фактического продольного уклона нормативному, на всех элементах улично-дорожной и дорожно-тропиночной сети. Если полученный продольный уклон соответствует допустимым значениям, он округляется до тысячных долей (в промилле) и принимается за проектный. Если существующий уклон не соответствует нормативным требованиям, то при определении проектных (красных) отметок его корректируют и назначают проектный уклон, который наносят на чертеже над выносной стрелкой (рис. 3).

Красные отметки наносят на чертеже схемы организации рельефа, в соответствующих характерных точках, сверху выносной линии над черной отметкой. При этом красные отметки следует назначать с таким расчетом, чтобы рабочие отметки, по возможности, не превышали ± 0,5 м.

Для улично-дорожной сети города характер поперечных профилей и максимальный продольный уклон проектируют в соответствии с расчетными параметрами улиц и дорог. Проектные продольные и поперечные уклоны для элементов дорожно-тропиночной сети парков устанавливаются в соответствии с допустимыми уклонами в зависимости от типа планировочного элемента.

Для асфальтовых и цементных покрытий минимальные поперечные уклоны — 15-25 °/оо. На равнинных участках (менее 4 °/оо) при прокладке улиц и дорог их проезжие части проектируются по лотку путем построения пилообразного продольного профиля, с размещением в пониженных местах дождеприемных колодцев водосточной сети, (рис. 4).

На рис. 5 показаны этапы принятия окончательного решения при разработке схемы вертикальной планировки.

Рабочая оценка, указывает величину срезки или подсыпки грунта в данной точке. Ее наносят слева от выносной черты на чертеже схемы организации рельефа, в соответствующих характерных точках.

Таким образом, определив красные (проектные) отметки во всех характерных точках, назначив допустимые уклоны всех элементов улично-дорожной и дорожно-тропиночной сети, согласно нормативным требованиям, формируется проектный высотный каркас территории объекта.

Источник

Отличия от границ участка

По сути, красная линия и крайние точки участка используются для достижения одной цели – отделения наделов друг от друга.

Однако между обозначениями имеются существенные отличия:

• Контурами красного цвета выделяются земли, предназначенные для общественного пользования. Границы земельного участка обозначают крайние точки владения, находящиеся в собственности конкретного лица или государства.
• Граничные линии владений устанавливаются в ходе проведения процедуры межевания, а красные – путем принятия нормативного акта, например, Решения или Постановления правительства региона или города.
• Размер надела изменяется достаточно просто, например, после присоединения соседнего владения, либо при разделении существующего участка. Красные линии, установленные законно, обозначаются на плане застройки, и поменять их расположение сложно.
• Земли общественного пользования могут находиться внутри приватизированного участка, например, при проведении электролиний, или пересекать его. Границы земельного участка выступать за границы линий красного цвета не могут.
• Установление красные линии находится полностью в компетенции органов власти, они представляют собой полностью самостоятельный объект кадастрового учета. А крайние точки надела определяются по запросу собственника земельного участка.

Что такое красная отметка и черная отметка в чертеже строительство

Начиная работать с проектом на строительство или реконструкцию мы видим, что отсчет отметок всех элементов здания или сооружения ведется от уровня чистого пола 1-го этажа (отметка 0,000). Прежде, чем начать строительство, необходимо проектную отметку привязать к рельефу земельного участка, на котором будет возведен объект.
Красные или проектные отметки — отметки преобразованного (измененного) рельефа.
Черные отметки — это отметки существующего рельефа местности. Их определяют согласно топографическому плану территории.

Разница между красной и черной дает рабочую отметку, которая показывает величину срезки или насыпи грунта.

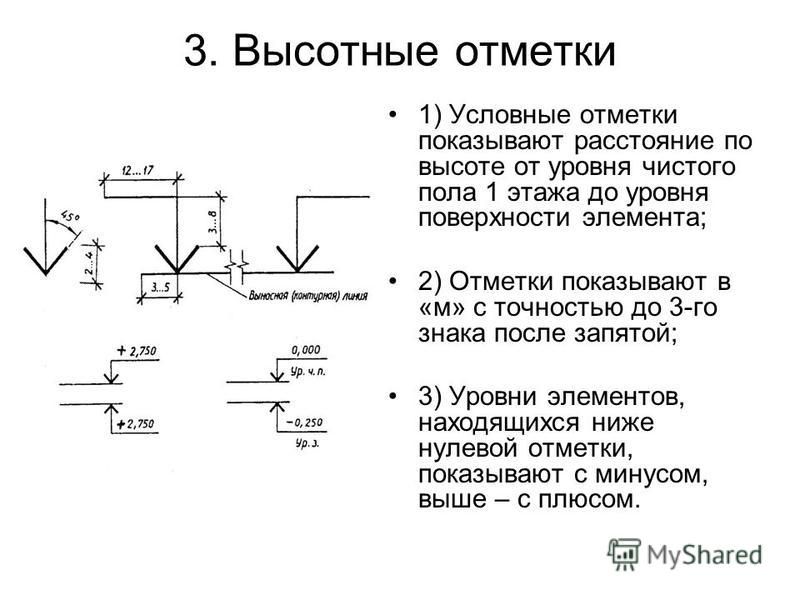

Отметки на генплане наносятся в углах зданий на выносных полочках. Причем, красные отметки ставят над чертой, а черные отметки под ней. В центре здания указывается абсолютная отметка, соответствующая значению 0,000.

В проектах линейных сооружений, например, дороги, черные и красные отметки могут выглядеть так

Черная отметка выше красной, что это значит

Красные и черные отметки

3- Отметка подошвы котлована

В том случае, если в проекте красная отметка ниже черной это означает, что предстоит срезка и вывоз лишнего грунта.

Понятие

Основное предназначение имеющихся на схеме застройки красных линий (КЛ) установлено в 11 пункте статьи 1 ГсК РФ.

Обозначение введено для выделения границ территорий, которые предназначены для общего использования. Даже если присвоение подобной категории землям только находится в планах, контуры все равно обозначаются подобным образом.

Красными контурами выделяются границы следующих объектов:

• линий электропередач;
• улиц;
• скверов;
• автомобильных дорог;
• парков;
• линий связи;
• железных дорог;
• площадей;
• трубопроводов.

Так как на ограниченных красным контуром участках уже находятся объекты общего пользования, либо их возведение планируется в будущем, проводить самовольную застройку земель, а также выступать при строительстве за установленные границы строго запрещено.

Виды

Не все имеющиеся на схеме территории красные контуры имеют одинаковую юридическую силу. Выделяют несколько типов, отличающихся по предназначению и значимости.

Проектная

Если возведение объектов или выделение территории под общественное пользование только находится в планах властей, то на схеме застройки появится проектная красная линии.

Она означает, что региональные органы имеют намерение в дальнейшем использовать указанную территорию.

Однако отчуждения подобных земель пока что не производилось, а значит, юридической силы подобная граница не имеет.

Проектная линия призвана довести до сведения общественности, что в дальнейшем территория будет переведена в категорию земель общественного пользования. Однако когда это произойдет неизвестно.

Возможно, план властей не будет реализован, и обозначение скоро исчезнет со схемы застройки. Поэтому считать проектную линию объектом, подлежащим кадастровому учету, не следует.

Обычно обозначения, которые еще не приняты, проходят по существующим границам ЗУ.

Существующая

Если объекты, которые необходимо отделить от окружающих их приватизированных территорий и государственной собственности, уже построены и действуют, то их границы обозначаются существующей красной линией.

О ее закреплении свидетельствует утвержденный нормативный акт, делающий границы юридически значимыми. Точные координаты линии подобного типа отмечаются на плане застройки и фиксируются в органах кадастрового учета.

Даже если все участки земли, которые находятся вокруг территории, заключенной в красный контур, официально зарегистрированы в Кадастровой палате и имеют установленные в ходе межевых работ границы, красная линия по-прежнему будет более значимой. Крайние точки участков не должны выступать за ее пределы.

контрольная работа – Контрольная работа по учебному курсу Геодезия 2 Вариант 13 Студент (И. О. Фамилия)

С этим файлом связано 1 файл(ов). Среди них: КР.docx. Показать все связанные файлы Подборка по базе: Контрольная работа. docx, Курсовая работа фрезерная.doc, Самостоятельная работа по теме 1.5..docx, Самостоятельная работа по теме 1.4..docx, психология работа.rtf, Самостоятельная работа по теме 1.2..docx, Практическая работа Госуслуги.docx, Социология контрольная.docx, СПО. Лабораторная работа.docx, Программа работа с детьми находящимися в трудной жизненной ситуа М ИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ федеральное государственное бюджетное образовательное учреждение высшего образования «Тольяттинский государственный университет» Архитектурно-строительный институт Центр архитектурных, конструктивных решений и организации строительства КОНТРОЛЬНАЯ РАБОТА по учебному курсу «Геодезия 2» Вариант 13 Студент (И.О. Фамилия) Группа (И.О. Фамилия) Преподаватель (И. О. Фамилия) Тольятти 2021 Вариант № 13 1 В чем заключается вычислительно-графическая обработка результатов измерений при нивелировании поверхности по квадратам? Проверка результатов полевых измерений. Вычисление координат Х и У вершин квадратов и исходной отметки по результатам измерений в «привязочных» теодолитном и нивелирном ходах. Вычисление превышений замкнутого нивелирного хода. Уравновешивание и вычисление отметок связующих точек. Вычисление горизонтов инструмента на каждой станции и отметок всех вершин квадратов. Нанесение по вычисленным координатам вершин квадратов на план. Выписывают на план отметки всех вершин квадратов. Построение ситуации на плане в соответствии с результатами съемки, данными на схеме. Интерполирование и построение горизонталей. Оформление плана в условных знаках. Нивелирование поверхностей способом параллельных линий и полигонов Способ параллельных линий Рисунок 6. Схема нивелирования по параллельным линиям Этот способ съемки местности применяют преимущественно на закрытой местности со слабовыраженными формами рельефа. Используют этот способ главным образом при съемке трасс линейных сооружений. Однако он может быть применен и в других случаях. Суть его состоит в том, что по участку съемки, преимущественно по середине участка прокладывается магистраль, а к ней через определенные расстояния строят с помощью теодолита перпендикуляры. Магистраль с перпендикулярами определяет плановое положение съемочных точек, т.е. она является съемочным обоснованием. Магистраль привязывают к пунктам плановых и высотных геодезических сетей. Измеряют расстояния S1, S2, S3 и т.д. от начала магистрали до основания перпендикуляров. А по перпендикулярам измеряют расстояния L1, L2, L3 и т. д. Результаты измерений записывают на схему (абрис) нивелирования. Методом геометрического нивелирования от реперов высотных сетей прокладывают нивелирный ход. Определяют отметки всех оснований перпендикуляров. Нивелируют все рельефные точки, т.е. передают отметки с оснований перпендикуляров на все точки рельефа, отмеченные на перпендикулярах. Длина перпендикуляров зависит от масштаба съемки и характера рельефа. Чем крупнее масштаб съемки и чем круче скат, тем меньше длины поперечников. В масштабе съемки 1:500 длина перпендикуляров допускается не более 300 м. Однако, если концы связать перемычками, т.е. сделать промеры между концами перпендикуляров, то их длина может быть увеличена до 500 метров. Способ полигонов Рисунок 7 – Схема нивелирования по полигонам Способ полигонов наиболее универсален. Он может применяться на любой местности – открытой и закрытой. Однако предпочтительнее его использовать на местности с хорошо выраженными формами рельефа. На участке строят сеть теодолитных ходов, образующих замкнутые полигоны. Теодолитные ходы прокладывают преимущественно по водораздельным и водосливным линиям. К сторонам теодолитных ходов строятся перпендикуляры – поперечники, на которых отмечают характерные точки рельефа. Сеть теодолитных ходов с поперечниками определяет плановое положение съемочных точек и является плановым съемочным обоснованием. Координаты точек определяют от пунктов плановых сетей. Высотное съемочное обоснование создается проложением нивелирных ходов от реперов высотных сетей по всем сторонам теодолитных ходов. Выполняют нивелирование всех характерных точек рельефа, съемку ситуации, привязку к пунктам и реперам ГГС или к сетям сгущения. Общие сведения о вертикальной планировке Проект вертикальной планировки решает задачи по преобразованию рельефа застраиваемой территории для подготовки её к застройке, благоустройству и инженерно-транспортным нуждам. Вертикальная планировка обеспечивает: Высотное решение площадей, улиц, проездов; Высотное размещение зданий, сооружений и подземных коммуникаций; Возможность стока ливневых вод и канализации. Проект вертикальной планировки составляют по данным топографического плана масштаба 1:500 или 1:1000. Первоначально предлагается проектное решение по осям проектируемых проездов в виде проектных уклонов и отметок точек пересечения осей и перегибов проектного профиля. Показывают расстояния между точками пересечения осей перегибов проектного профиля. Показывается расстояние между точками пересечения осей и перегибов профиля, уклоны и направление стока воды. Проекты продольных и поперечных профилей улиц составляют в масштабе 1:100, 1:200, 1:500. Проектный рельеф, образуемый отдельными оформляющими горизонтальными наклонными плоскостями, задают, как правило, проектными горизонталями в сочетании с проектными отметками. Высота сечения проектных горизонталей 0,1-0,5 метра принимается в зависимости от характера естественного рельефа. На проекте вертикальной планировки указывают абсолютные отметки чистого пола первого этажа (принимаемого за ± «0» в процессе его строительства). Показывают проектные и существующие отметки углов зданий и сооружений. После составления проекта вертикальной планировки составляют картограмму земляных масс. Картограмма представляет собой чертеж в виде сетки квадратов со стороной 5,10,20 метров – в зависимости от масштаба плана и требуемой точности подсчёта объемов земляных масс. Могут быть использованы также и материалы съемок. Разность между проектными и фактическими отметками показывает величину насыпей и выемок в каждой вершине квадрата. Эти разности названы рабочими отметками. При проектировании вертикальной планировки необходимо выдержать технические требования – допустимые уклоны на проездах улицах, обеспечение стока вод и другие требования, затраты труда и средств сделать минимальными, т.е. чтобы грунт не вывозился с территории планировки при выемках и минимально не ввозился для засыпок. Например, при проектировании горизонтальных площадок (поле, стадион) проектируемую отметку горизонтальной площадки определяют как среднюю из средних отметок по каждому квадрату. В общем виде формула выглядит так: , где   – сумма отметок рельефа в вершинах, принадлежащих этому квадрату;  – сумма отметок в вершинах, общих для двух, трёх и четырёх квадратов. Рабочие отметки: Знак «+» рабочих отметок означает насыпь, знак «- » – выемку. Линии пересечения проектной горизонтали и площадки с топографической поверхностью участка называется линией нулевых работ. Другими словами – определение линии нулевых работ начинают с определения точек нулевых работ по тем сторонам квадратов, рабочие отметки вершин которых имеют противоположные знаки. Объемы насыпей и выемок – объемы земляных масс – подсчитывают по формулам объемов призм, пирамид. Затем суммируют полученные объемы насыпей и выемок и получают общий объем земляных масс для насыпей и выемок. Отношение разности в объемах насыпей и выемок к среднему из них объему называется балансом земляных масс. Баланс земляных масс задается, как правило, в процентах. 2. Чем руководствуются при проведении проектной линии? Как вычисляются проектные и рабочие отметки? Основными исходными данными для проектирования продольного профиля служат отметки поверхности земли по оси дороги, результаты анализа факторов, влияющих на положение проектной линии, допустимый продольный уклон, наименьшие радиусы выпуклых и вогнутых кривых. Построение продольного профиля участка проектируемой дороги производят по двум вариантам в следующей последовательности. На миллиметровой бумаге вычерчивают сетку продольного профиля согласно ГОСТ Р 21.1701-97. По вариантам трассы определяют высотное положение каждого пикета и плюсовой точки. Плюсовыми точками могут быть границы болот, оврагов, лесов, оси пересекаемых дорог, места резкого изменения рельефа и т.п. Отметки поверхности земли определяют интерполяцией соседних горизонталей с точностью до 1 см. В продольном профиле отметки пикетов и плюсовых точек соединяют линией, характеризующей поверхность земли по оси дороги. Ниже на расстоянии 2 см параллельно линии поверхности земли проводят линию грунтового профиля. Грунтовый профиль составляют по данным грунтово-геологического разреза. В начале и конце трассы откладывают выбранные руководящие рабочие отметки. Затем наносят на продольном профиле фиксированные и полуфиксированные контрольные точки. Нанесение проектной линии в значительной степени зависит от рельефа местности. В равнинной местности, естественные уклоны которой незначительны, положение проектной линии осуществляют по обертывающей линии в насыпях, придерживаясь при назначении её высоты руководящей отметки, а также прокладывая проектную линию через контрольные точки. В условиях холмистого, сильно пересеченного рельефа более целесообразно нанесение проектной линии по принципу секущей линии с примерным балансом грунтовых масс для смежных участков насыпей и выемок. При этом рекомендуется наносить проектную линию таким образом, чтобы площадь выемки на чертеже продольного профиля была примерно на 25-З0% меньше площади чередующейся с ней насыпи, тогда объемы выемки и насыпи будут примерно одинаковы. Необходимо также стремиться к взаимной увязке элементов плана и профиля. При этом следует избегать использования предельно допустимых норм на элементы плана и профиля. Наибольшая плавность продольного профиля достигается при проектировании его из вогнутых и выпуклых кривых непосредственно сопрягающихся друг с другом без промежуточных прямых вставок. Желательно добиваться равенства длин, совмещенных горизонтальных и вертикальных кривых, или превышения длины горизонтальной кривой над вертикальной на 200-300 м. Смещение вершин углов кривых в плане и профиле допустимо не более чем на 1/4 длины наименьшей из кривых. Желательно, чтобы количество переломов в плане и профиле было одинаковым. Во всех случаях, когда по условиям местности представляется технически возможным и экономически целесообразным, следует принимать: продольные уклоны не более 30‰, радиусы вертикальных выпуклых кривых не менее 70000 м, вогнутых не менее 8000 м, длину вертикальных выпуклых кривых не менее 300 м, вогнутых не менее 100 м. Обязательным требованием при проектировании продольного профиля является назначение мероприятий по обеспечению водоотвода во всех пониженных местах. Нормальный сток поверхностных вод на участках продольного профиля в выемках и невысоких насыпях достигается устройством боковых водоотводных канав (кюветов) с продольными уклонами по дну, равными уклону бровки земляного полотна, но не менее 3‰. Воду из боковых лотков (кюветов) отводят в сторону через каждые 500 м. Проектную линии в выемках следует наносить с уклоном не менее 5‰. Устройство горизонтальных участков в выемках не допускается. При трассировании по косогору с нагорной стороны необходимо предусматривать устройство нагорных канав для перехвата поверхностных вод, поступающих с прилегающей местности. Продольный водоотвод необходимо увязывать с отметками русел водотоков у искусственных сооружений или мест выпуска воды. После графического построения проектной линии продольного профиля вычисляют проектные отметки для всех пикетов и плюсовых точек, в том числе и для главных точек горизонтальных и вертикальных кривых. Проектные отметки точек на прямых вычисляют по формуле Hn =Hnp+id, где Hпр- известная проектная отметка предыдущей точки; i – проектный уклон; d – горизонтальное расстояние между точкой, в которой определя­ется отметка, и предыдущей. При известной отметке начала вертикальной кривой Ннк находят отметку вершины кривой Нвк НВк =HНК+h h =l2/2R знак «+» принимают при выпуклых кривых, знак «-» – при вогнутых. Расстояние от начала вертикальной кривой НК (точки сопряжения кривой с прямого уклона i) до ее вершины l =iR. Вычисленные проектные отметки записывают в продольный профиль в графу “Отметка бровки земляного полотна “. По этим отметкам наносят точки на продольный профиль. Если обнаруживается отклонение рассчитанной проектной линии от построенной графически, то в последнюю вносят исправления. Рабочие отметки вычисляют как разность проектных отметок и отметок земли. На участках перехода насыпи в выемку вычисляют положение точек нулевых работ.; На выемках рабочие отметки записывают под проектной линией, в насыпях – над ней. Над точками пересечений линии профиля поверхности земли с проектной линией профиля земляного полотна» называемыми точками нулевых работ, записывают рабочие отметки 0,00. Для контроля построения проектного профиля • следует все вы­численные проектные отметки наносить на проектную линии, прове­денную ранее. Совпадение проектных отметок и проектной линии подтверждает правильность расчетов и графических построений. Вычисляют горизонтальные расстояния от точки нулевых работ до ближайших пикетов или плюсовых точек L1=hр1*l/hр1+hр2 L2=hр2*l/hр1+hр2 где, L1 и L2 – горизонтальным расстояния до точки нулевых работ от ближайших к ней задней и передней (Пикетных или плюсовых) точек профиля  hр1 и hр2 – рабочий отметки на этих же точках профиля; l – горизонтальное расстояние между теми же ближайшими к точке нулевых работ точками профиля. Отметку точки нулевых работ вычислят1 по формуле для нахождения проектных отметок и записывают вдоль ординаты, опущенной из точки нулевых работ на линию условного горизонта. Слева к справа от этой ординаты над линией условного горизонта откладывают расстояния l1 и l2   3 Как вычисляется объем земляных работ при планировке горизонтальной площадки? Ответ дополнить схемой. Для подсчета объемов планировочных работ на план участка в горизонталях наносят планировочную сетку, которая делит участок на квадраты со стороной 25 (50) м. В углах планировочной сетки и контура сооружения выставляют черные отметки (отметки местности), которые определяют путем интерполирования, пользуясь планом участка, определенного заданием. Черные отметки в искомых точках определяются следующим обра­зом (рисунок 1). Замеряется кратчайшее расстояние между горизонталями Г1 и Г2. Измеряется в принятом масштабе расстояние X до искомой точки. По методу подобия треугольников определяется превышение искомой точки Гxнад искомой горизонталью ( Г1> Г2 ): , откуда  . Черная отметка искомой точки . Для этих же точек определяются отметки планировки, величина которых зависит от вида планировки (естественный уклон, заданный уклон). Чаще всего планировка осуществляется под заданный уклон в одном или двух направлениях. Для расчета планировочных отметок необходимо знать среднюю планировочную отметку площадки Нср, которая задается проектом (заданием) или рассчитывается из условия нулевого баланса грунта на площадке. Красные отметки определяются по формуле , где l – расстояние от точки (линии), имеющей отметку до искомой точки (вершины квадрата) в направлении уклона; i – величина уклона площадки. Знак “плюс” применяется, когда искомая точка лежит выше точ­ки, имеющей отметку Нср, а знак “минус” – наоборот. При проектировании уклонов площадки красные отметки планиров­ки целесообразно определять методом “поворота” ее вокруг линии N-N с отметкой Нср (рисунок 3.1). Рисунок 3.1 – Определение черных планировочных отметок в углах координатной сетки Рисунок 3.2 – Определения красных планировочных отметок Рисунок 3.3 – Схема определения мест прохождения линии нулевых работ В тех случаях, когда средняя планировочная отметка рассчитывается из условия нулевого баланса грунта на площадке, она обычно определяется при разбивке площадки на квадраты по формуле , где  – сумма черных отметок, принадлежащих только вершинам квадратов, расположенных в углах площадки, м; – сумма отметок вершин квадратов, расположенных по периметру площадки, каждая пара которых имеет общую вершину, м; – сумма отметок вершин всех остальных квадратов, каждая из которых имеет общую отметку, принадлежащую четырем смежным квадратам, м; n – количество квадратов, на которые разбита площадка. После определения черных и красных отметок осуществляют расчет рабочих планировочных отметок hp по формуле hp=Нкр-Нч , Если Нкр>Нч, то рабочие отметки имеют знак “плюс”, что соответствует устройству насыпи. При Нкрчрабочие отметки имеют знак “минус”, что соответствует устройству выемки. На картограммах земляных работ отметки записываются в следующем порядке в углах квадратов: рабочая со своим знаком – слева, красная – справа сверху, черная – справа снизу. Граница между участками насыпи выемки грунта называется линией нулевых работ. Она проходит через точки на сторонах квадратов, где рабочие отметки равны нулю (Нч=Нср ). Эти точки на картограммах земляных работ соединяют отрезками прямых линий. Стороны квадратов, через которые проходит линия нулевых работ, имеют рабочие отметки разных знаков. Для расчета местоположения точек нулевых работ используют соотношение (рисунок 3.4) , где x – расстояние от вершины квадрата с рабочей отметкой h12, от которой откладывается расстояние нулевой точки h0; a – длина стороны квадрата, м; h13 – рабочая отметка противоположной стороны квадрата, на которой определяется положение отметки. Рисунок 3.4 – Расчет объемов работ при вертикальной планировке грунта Расчет объемов земляных масс при вертикальной планировке площадок осуществляется методом четырехугольных призм по расчетным формулам (12, 13, 14), приведенным на рисунке 3.4, для случаев, когда квадраты имеют рабочие отметки одного знака (схема 1) и разные знаки (схема 2 и 3). В приведенные формулы рабочие отметки ставятся по своей абсолютной величине, а знак всех рабочих отметок фигуры (квадрата или его части) определяет объемы к выемке или насыпи. Для упорядочения расчетов рекомендуется выполнять их в форме, приведенной в таблице 3.1. Каждому квадрату слева направо и сверху вниз присваивается номер, представленный на чертеже (в кружке). Для квадратов, разделенных линией нулевых работ, ставятся два номера: очередной и тот же, но со штрихом, например, 4 и 4’ соответственно для выемки и насыпи (рис. 4, схема 3). В тех случаях, когда объемы работ по вертикальной планировке рассчитываются под нулевой баланс грунта (VB=VH), необходимо проверить расхождение расчетных объемов выемки и насыпей, которое не должно превышать 5 % от объемов выемки: В противном случае необходимо уточнить среднюю планировочную отметку, пользуясь соотношением где F – площадь планируемой площадки, и произвести повторный расчет объемов выемки и насыпей. После определения основных объемов следует определить объемы земляных работ в откосах площадки (рисунок 3.5). Крутизна откосов принимается в зависимости от типа грунтов по таблицам 1. 1 и 2.2 приложения 1. Для угловых откосов объем земляных масс равен где m – крутизна откоса; h – рабочая отметка угла площадки. Рисунок 3.5 – Определение земляных работ Исходные данные для вычисления отметок вершин квадратов и построения топографического плана: М 1:500 l = 20 м hср = 0,25 м α0 = 120º00′ i0 = 0,025 Вычисление горизонта прибора на I станции Вычисляют горизонт прибора на I станции, используя отметку репера №574 и отсчеты по красной и черной сторонам рейки, установленной на репере , (1.1) , (1. 2) , (1.3) , (1.4) . (1.5) Вычисление отметок всех вершин квадратов пронивелированных с I станции , (1.6) , (1.7) . (1.8) НА1чер= 74,950м– 2,421 м = 72,529 м НА1ср= 72,530 м НА1кр= 79,736м– 7,205 м = 72,531 м НБ1чер= 74,950м– 1,355 м = 73,595 м НБ1ср= 73,595 м НБ1кр= 79,736м– 6,142 м = 73,594 м НА2чер= 74,950м– 2,225 м = 72,725 м НА2ср= 72,726 м НА2кр= 79,736м– 7,010 м = 72,726 м НБ2чер= 74,950м– 0,334 м = 74,616 м НБ2ср= 74,616 м НБ2кр=79,736м– 5,120 м = 74,616 м НА3чер= 74,950м– 2,379 м = 72,571 м НА3ср= 72,572 м НА3кр= 79,736м– 7,164 м = 72,572 м НБ3чер= 74,950м– 0,461 м = 74,489 м НБ3ср= 74,490 м НБ3кр= 79,736м– 5,245 м = 74,491 м НА4чер= 74,950м– 2,466 м = 72,484 м НА4ср= 72,485 м НА4кр= 79,736м– 7,251 м = 72,485 м НБ4чер= 74,950м– 0,516 м = 74,434 м НБ4ср= 74,435 м НБ4кр= 79,736м– 5,300 м = 74,436 м Выполняют контроль взятия отсчетов на связующих точках Б2 и Б3 пронивелированых с двух станций: , (1. 9) где l – отсчет по рейке. Вершина квадрата Б3: 0461 мм + 5859 мм >1072 мм + 5245 мм 6320 мм > 6317 мм Разность составляет 3 мм. Допустимое расхождение составляет 5 мм. Вершина квадрата точка Б2: 0334 мм + 5732 мм = 0946 мм + 5120 мм 6066 мм = 6066 мм Вывод: контроль удовлетворяет требованиям, значит вершины квадратов: Б2 и Б3 можно использовать для вычисления горизонта прибора на II станции. Вычисление горизонта прибора на II станции Вычисляют горизонт прибора на II станции, используя вычисленные отметки связующих точек (вершин) Б2, Б3 и результаты нивелирования этих вершин на II станции: вершина Б3: , (1.10) . (1.11) вершина Б2: , (1.12) . (1.13) Вывод: средние значения ГП, полученные по результатам нивелирования вершин Б2 и Б3 принимают за окончательные и используют для вычисления отметок вершин квадратов, пронивелированных на станции II. Вычисление отметок всех вершин квадратов пронивелированных с II станции , (1.14) , (1. 15) . (1.16) НВ1чер= 75,562м– 1,092 м = 74,470 м НВ1ср= 74,471 м НВ1кр= 80,349м– 5,878 м = 74,471 м НВ2чер= 75,562м– 1,553 м = 74,009 м НВ2ср= 74,010 м НВ2кр=80,349м – 6,338 м = 74,011 м НВ3чер= 75,562м– 1,021 м = 74,541 м НВ3ср= 74,542 м НВ3кр= 80,349м– 5,807 м = 74,542 м НВ4чер= 75,562м– 1,583 м = 73,979 м НВ4ср= 73,980 м НВ4кр= 80,349м– 6,368 м = 73,981 м НГ2чер= 75,562м– 2,127 м = 73,435 м НГ2ср= 73,436 м НГ2кр= 80,349м– 6,912 м = 73,437 м НГ3чер= 75,562 м – 1,896 м = 73,666 м НГ3ср= 73,666 м НГ3кр=80,349м– 6,683 м = 73,666 м Построение топографического плана по результатам нивелирования строительной площадки Для построения топографического плана по результатам нивелирования поверхности строительной площадки вычерчивают сеть квадратов в масштабе М 1:500. Сторону А1–А4 ориентируют на север и принимают за ось абсцисс – Х, а сторону А1–В1 принимают за ось ординат – Y. В каждой вершине квадрата подписывают вычисленные отметки с точностью до 0,01 м. По всем сторонам квадратов и по диагоналям (направлениям скатов местности) выполняют интерполирование горизонталей. Рис. 1.3. Топографический план строительной площадки. Вычисление проектной отметки горизонтальной площадки. Вычисляют проектную отметку горизонтальной площадки по формуле: , (2.1) где Нmin – наименьшая из фактических отметок вершин квадратов, n – число квадратов. Для облегчения расчетов вводят в расчетную формулу понятие: условная отметка h. Вычисляют условную отметку для каждой вершины квадрата: h = Hфакт – Нmin. (2.2) Согласно топографическому плану (рис. 1.3.) вычисляют: h1, h2, h3, h4 h3 = НВ2 + НВ3. (2.5) h3 = НВ2 + НВ3. Полученную сумму h3 подставляют в формулу (2.1): h4 – сумма отметок вершин, объединяющих четыре квадрата; h4 = НБ2 + НБ3. (2.6) Полученную сумму h4 подставляют в формулу (2.1): h1 =72,530 + 72,485+ 73,980 + 73,436+73,666 +74,471=440,567 м. h2 = 74,435+73,595 + 72,726+ 72,572=293,327 м; h3= 74,010+ 74,542= 148,552 м; h4= 74,616+ 74,490= 149,106 м. Подставляют все полученные величины в формулу вычисления проектной отметки горизонтальной площадки (2.1): Таким образом, проектная отметка горизонтальной площадки: Нпр.гор = 73,903 м. Вычисление рабочих отметок всех вершин квадратов . (2. 9) Вычисление положения точек нулевых работ Вычерчивают картограмму земляных работ. Картограмма земляных работ – это графический документ вертикальной планировки. Составляется на основе топографического плана строительной площадки. Для этого вычерчивают сеть квадратов и в каждой вершине подписывают фактические (черные) отметки и вычисленные рабочие отметки. Проектную отметку подписывают ниже картограммы. Рис. 2.1. Картограмма земляных работ Нп.р = 73,903 м. Длина сторон квадрата 20 м. Вычисляют положение точек нулевых работ. Ноль работ – это точка пересечения фактической линии (линии Земли) и проектной линии. Определение положения точек нулевых работ проводят между смежными рабочими отметками сторон квадратов, имеющими разные знаки. Положение точек нулевых работ определяют аналитическим способом по формуле: , . (2.10) Контроль вычислений: l1 + l2 = l где h2 – рабочая отметка выемки; h1 – рабочая отметка насыпи; l – длина стороны квадрата; l1 и l2 – расстояния, определяющие положение точек нулевых работ на стороне квадрата (рис. 2.2.). Рис. 2.2. Определение положения точек нулевых работ Пример вычисления точки нулевых работ: Для стороны между вершинами А4–Б4 положение точки нулевых работ определяют: . (2.11) Точка нулевых работ находится на расстоянии 15 м от вершины квадрата с рабочей отметкой + 1,42 м. Соединив точки нулевых работ прямыми линиями, получают линию нулевых работ. Объем земляных масс можно вычислить методом четырехгранных или трехгранных призм. Объем четырехгранной призмы определяют по формуле: , (2.12) где – средняя высота однородной призмы, вычисляют как среднюю арифметическую из рабочих отметок; S – площадь основания призмы. Объем трехгранной призмы определяют по формуле: . (2.13) Объем пятигранных призм в смешанных квадратах можно вычислять как разность объемов четырехгранных и трехгранных призм. Вычисление объемов земляных масс насыпей и выемок выполняют для каждого квадрата или части его, используя вышеприведенные формулы. После вычисления объемов отдельных фигур находят общий объем насыпи и выемки. Контролем вычисления объемов земляных масс является примерное равенство объемов насыпи и выемки. Допускается расхождение в пределах до 5% от общего объема насыпи и выемки. При этом предпочтительно, чтобы объем выемки несколько превышал объем насыпи, это связано с уплотнением и потерями грунта при его отсыпке в насыпь. Пример вычисления объема земляных масс по данным рис. 2.1. приведен в таблице 2.1. Таблица 2.1 Ведомость вычисления объемов земляных масс Номер фигуры Площадь фигуры, м2 Средняя рабочая отметка Объемы земляных работ, м3 Выемка (-) Насыпь (+) 1 140 +0,92 – 128,8 2 150 +0,47 – 70,5 3 50 -0,18 -9,0 – 4 60 -0,37 -22,2 – 5 400 -0,46 -184,0 – 6 140 +0,84 – 117,6 7 120 +0,39 – 46,8 8 80 -0,24 19,2 – 9 60 -0,43 25,8 – 10 400 -0,51 204,0 – 11 40 -0,25 10,0 – 12 150 -0,21 31,5 – 13 160 +0,16 – 25,6 14 50 +0,24 – 12,0 15 120 +0,85 – 102,0 16 164 +0,46 – 75,4 17 56 -0,24 13,4 – 18 60 +0,56 – 33,6 19 21 +0,10 – 2,1 20 39 -0,19 7,4 – 21 140 -0,43 60,2 – 22 200 -0,46 92,0 –  = 2800 – Вычисляют объемы выемок и насыпей: , . (2.14) Определяют абсолютную величину их разности: . (2.15) Отношение V к общей сумме насыпей и выемок, выраженное в процентах, характеризует баланс земляных масс: . (2.16)   1   2

Как работает маркировка? | hyde and rugg

Гордон Рагг

Предупреждение о юморе и отказ от ответственности: эта статья юмористическая, с редкими вспышками разумного содержания. Она не предназначена для использования в качестве руководства по технике экзамена или курсовой работы, поэтому, если вы попытаетесь обжаловать свою оценку, обвинив эту статью в том, что она сбила вас с пути, у вас будет еще меньше шансов на успех, чем при оправдании того, что вы сожгли собор только потому, что вы думали, что архиепископ в это время был внутри…

Начну с критерия оценки, который всем известен, а именно, что маркеры не очень любят Википедию. Вот один из примеров того, почему мы так себя чувствуем.

(используется на условиях добросовестного использования в качестве юмористической научной статьи.)

Я видел в Википедии не менее интересные утверждения, например, статью о том, что древнеримский политик был женат на Мэрилине Мэнсоне.

Итак, у маркеров есть причины не доверять Википедии. Что еще происходит в их головах и почему?

Начну с легенд о том, как работала маркировка в старину. Существует циничное мнение, что мы забрасывали курсовые работы по лестнице и ставили самые высокие оценки тем, которые прошли дальше всех, на том основании, что они были тяжелее и, следовательно, содержательнее. Это грубая пародия. Мы не хуже других знаем, что многие тяжелые курсовые работы состоят из пустых отступов…

Существует более правдоподобная легенда о том, что маркировка работала на основе следующих полудюжины принципов.

• От нуля до просто не удалось: мог быть написан прохожим, который никогда не изучал тему.
• Просто не получилось 2:2: Несколько технических терминов из раздаточного материала к лекциям.
• 2:2: Усердно работал.
• 2:1: Либо сообразительный, либо трудолюбивый.
• Отличие: Яркие и работящие.
• Высокая награда: некоторые концепции этой работы в какой-то момент появятся в собственных публикациях автора…

Опять же, это неточно. Некоторые из наиболее запоминающихся неудач могли быть совершены только кем-то, кто изучал предмет и давно отказался от всякой заботы…

Используется на условиях добросовестного использования в качестве юмористической академической статьи.)

Однако в этой апокрифической схеме маркировки есть доля правды. Я сосредоточусь на одном, который дает многим учащимся особую возможность значительно улучшить свои оценки без особых усилий. Речь идет об оценках, которые находятся в диапазоне неудовлетворительных оценок, потому что оцениваемая работа могла быть написана прохожим, который никогда не посещал курс.

Это удивительно распространенная причина низких оценок. Иногда это происходит из-за того, что студент по какой-то причине никогда не изучал предмет, но часто это происходит либо потому, что его разум стал пустым из-за экзаменационных нервов, либо потому, что студент полностью сосредоточился на том, чтобы рассказать маркеру Правду, а не на том, чтобы показывая маркеру свои знания.

Если у вас экзаменационные нервы, то вам стоит обратиться в службу поддержки вашего университета. Обычно они хорошо помогают при экзаменационных нервах; существует много эффективных способов обращения с нервами мягким и управляемым способом. Я расскажу об этом более подробно в следующей статье.

Однако сегодня я сосредоточусь на другой причине неудовлетворительных оценок, а именно на том, что вы не показываете маркеру свои знания, потому что вместо этого вы подробно рассказываете им о своих личных убеждениях по данной теме. Это часто происходит, как это ни парадоксально, потому что студент увлечен и хорошо разбирается в теме.

Типичный шаблон выглядит примерно так. Я задаю экзаменационный вопрос, который дает студентам возможность продемонстрировать знание отдельных фактов, понимание «общей картины» того, как эти факты сочетаются друг с другом, и понимание практических последствий.

Фраза о «предоставлении учащимся возможности продемонстрировать знания» важна; это цель экзамена.

Пока все хорошо.

Однако иногда все идет ужасно неправильно, когда в вопросе упоминается что-то, чем страстно увлечен студент, и студент сосредотачивается на том, чтобы рассказать нам все, что он знает об этом, исключая все остальное в вопросе (и в остальной мир, давай к этому). Полученный ответ может быть продуктом страсти и знаний, но если он не отвечает на заданный вопрос, то вся эта страсть и знания будут потрачены впустую.

Связанная с этим проблема заключается в том, что часто ответы этих энтузиастов формулируются так, как если бы они писали полезное электронное письмо другу, а не писали оцениваемую работу. То, что они пишут, может быть правдой, но часто оно не содержит доказательств знаний из курса, в отличие от знаний, которые можно было бы ожидать от любителя-любителя.

Итак, что вы можете сделать, чтобы улучшить свои шансы?

Одна очевидная хорошая стратегия — убедиться, что вы отвечаете на заданный вопрос. Детали того, как это сделать, будут различаться в зависимости от дисциплины, уровня и отдела.

Еще одна хорошая стратегия, которую вы можете использовать в дополнение, заключается в том, чтобы убедиться, что вы демонстрируете свои знания из курса, а не то, что вы узнали в Интернете в качестве преданного поклонника. Есть простой способ сделать это. Он включает в себя использование воображаемого маркера.

В приведенном ниже примере показано, как это сделать. Вы просматриваете текст, выделяя части, которые могли быть написаны только кем-то, кто был на оцениваемом модуле или курсе. Вот как выглядит образец текста в начале. Это из одной из наших других статей; часть, выделенная курсивом, представляет собой гипотетическое предложение с фиктивными ссылками.

Finding the right references, part 3: Breadth, depth and the T model

Вот тот же текст после выделение.

Части, выделенные маркером, свидетельствуют о знаниях, за которые вы должны получить оценки (при условии, что эти части релевантны, верны и т. д.) содержание.

В приведенной выше статье эта концепция объясняется более подробно. Это не вся история о том, как работает маркировка; есть также профессиональное суждение о релевантности, понимании, согласованности и т. д. Тем не менее, это обнадеживающе простое и эффективное начало.

На какой радостной ноте я закончу.

Примечания и ссылки:

Вы можете использовать изображения с авторским левом Hyde & Rugg для любых некоммерческих целей, включая лекции, при условии, что вы заявляете, что они защищены авторским левом Hyde & Rugg.

Обзоры статей в этом блоге:

https://hydeandrugg. wordpress.com/2015/01/12/the-knowledge-modelling-book/

https://hydeandrugg.wordpress. com/2014/09/19/150-сообщений-и-подсчет/

One hundred Hyde & Rugg articles, and the Verifier framework

Нравится:

Нравится Загрузка…

Отслеживание изменений в Word

Делитесь и соавторствуйте

Справка и обучение Word

Делитесь и соавторствуйте

Делитесь и соавторствуйте

Отслеживать изменения

• Поделиться документом
  Статья
• Совместная работа над документами Word
  Статья
• Вставить или удалить комментарий
  Статья
• Отслеживать изменения
  Статья
• Принять отслеживаемые изменения
  Статья
• Использование Word на мобильном устройстве
  Статья

Следующий: Используйте Word для школы

Word для Microsoft 365 Word для Интернета Word 2021 Word 2019Word 2016 Word 2013 Word для iPad Word Web App Word для iPhone Дополнительно. .. Меньше

Примечание.  Если вам предоставили доступ к документу для проверки, вы не сможете отключить отслеживание изменений. Если вы хотите отредактировать документ без отслеживания изменений, вам нужно будет либо сохранить копию, либо попросить человека, который отправил вам ее, снова поделиться ею с отключенным режимом просмотра.

Включение и отключение отслеживания изменений

На вкладке Обзор выберите Отслеживание изменений .

• Если включен параметр «Отслеживание изменений», раздел выделяется. Удаления помечаются зачеркиванием, а добавления — подчеркиванием. Изменения разных авторов обозначены разными цветами.

• Когда Отслеживание изменений отключено, раздел не выделяется. Word перестает отмечать изменения, но цветные подчеркивания и зачеркивания остаются в документе.

Совет:  Вы также можете добавить индикатор отслеживания изменений в строку состояния. Щелкните правой кнопкой мыши строку состояния и выберите  Отслеживать изменения .

Просмотр отслеженных изменений

Примечание. Когда документ находится в режиме редактирования или рецензирования, вы можете выбрать отслеживаемое изменение, чтобы просмотреть полное предложенное соавтором изменение на отображаемой карточке. Наведите указатель мыши на кнопку «Принять» или «Отклонить», чтобы увидеть, как это действие повлияет на ваш окончательный документ.

Выберите, чьи изменения отслеживать

Вы можете отслеживать только свои изменения или изменения всех.

• Чтобы отслеживать только свои изменения, на вкладке Обзор выберите Отслеживание изменений > Только мои .

• Чтобы отслеживать изменения всех — на вкладке Обзор выберите Отслеживание изменений > Для всех .

Совет.  , чтобы использовать пароль, чтобы другие пользователи не могли отключить отслеживание изменений. На вкладке Обзор выберите Отслеживание изменений > Отслеживание блокировки .

Выберите, как вы хотите видеть изменения в документе

Вы можете выбрать тип разметки, которую хотите видеть.

1. На вкладке Обзор выберите Отслеживание.

2. Выберите All Markup , чтобы отобразился раскрывающийся список.

3. Выберите один из следующих вариантов.

• Простая разметка отображает отслеживаемые изменения с красной линией на полях.

• All Markup отображает отслеживаемые изменения с разными цветами текста и линий для каждого рецензента

• Без разметки скрывает разметку, чтобы показать документ с внесенными изменениями

• Оригинал отображает исходный документ без отображения отслеживаемых изменений и комментариев. Однако любые отслеживаемые изменения или комментарии в документе, которые не были приняты, отклонены или удалены, остаются в документе.

Выберите способ отображения изменений отслеживания

 Вы можете выбрать типы отображаемых редакций и способ их отображения. Если вы решите отображать исправления в виде всплывающих подсказок, они отображаются на полях документа. Если вы решите отображать их непосредственно в документе в строке. В строковых версиях все удаления отображаются зачеркнутыми, а не всплывающими подсказками.

1. На вкладке  Обзор  выберите  Отслеживание  >  Показать разметку .

2. Выберите Воздушные шары , а затем выберите нужный тип отображения.

• Показать изменения в шарах

• Показать все версии Встроенный

• Показать только форматирование в позициях

Примечание. Если вы хотите видеть отслеживаемые изменения в выносках, вы должны находиться в представлении «Макет печати» или «Веб-макет».

Отображение изменений по типу редактирования

1. На вкладке  Обзор  выберите  Отслеживание изменений  >  Показать исправления .

2. Выберите тип редактирования.

Флажок рядом с элементом указывает на то, что он выбран.

Примечание. Даже если вы скроете тип разметки, сняв флажок в меню Показать разметку , разметка будет автоматически отображаться каждый раз, когда вы или рецензент открываете документ.

Отображение изменений рецензентом(ами)

1. В  Просмотр  >  Отслеживание выберите  Показать разметку .

2. Выбрать Конкретные люди .

3. Снимите все флажки, кроме тех, что рядом с именами рецензентов, чьи изменения вы хотите отобразить.

Примечание.  Чтобы установить или снять все флажки для всех рецензентов в списке, выберите Все рецензенты .

Навигация по отслеживаемым изменениям в разделе меню «Изменения»

Вы можете переходить от одного отслеживаемого изменения к другому.

1. В  Обзор >  Изменения, выберите Далее , чтобы просмотреть следующее отслеживаемое изменение.

2. В разделе Обзор > Изменения выберите Предыдущее , чтобы просмотреть предыдущее отслеживаемое изменение.

Принять или отклонить отслеживаемые изменения

Существует несколько способов устранения отслеживаемых изменений. Самый эффективный способ — идентифицировать комментатора и отреагировать на отслеживаемое изменение — через отображение карточки, когда вы щелкаете отмеченное изменение. На карточке отображается имя комментатора и возможность принять или отклонить предложение.

 Принять или отклонить отслеживаемые изменения последовательно с помощью главного меню

Вы можете последовательно разрешить отслеживание изменений от начала до конца документа.

1. Выберите Обзор  >  Изменения  > Далее.

2. org/ListItem”>

   Выбрать Принять или Отклонить . Следующее последовательное отслеживаемое изменение выделяется для просмотра и принятия мер.

Примечание. Вы также можете принять или отклонить отдельные отслеживаемые изменения, используя раскрывающиеся меню главного меню. Этот метод часто используется как методический подход к просмотру отслеживаемых изменений.

Принять изменения с помощью главного меню

1. В разделе Проверить > Изменения выберите Принять .

2. org/ListItem”>

   Выберите один из вариантов.

Отклонить изменения с помощью главного меню

1. В Просмотр > Изменения выберите > Отклонить .

2. Выберите один из вариантов.

Принять или отклонить изменения в документе, щелкнув правой кнопкой мыши

Работая в документе, вы можете щелкнуть правой кнопкой мыши отслеживаемое изменение, чтобы принять или отклонить его. При использовании метода щелчка правой кнопкой мыши отображается параметр меню баннера и параметр раскрывающегося меню.

Принять изменения в строке с параметром баннера, вызываемым правой кнопкой мыши

1. Щелкните правой кнопкой мыши отслеживаемое изменение в документе, чтобы просмотреть одно предложение.

2. На баннере выберите один из следующих вариантов.

• org/ListItem”>

  Принять > Принять и перейти к следующему

• Принять > Принять это изменение

• Принять > Принять все изменения

• Принять >  Принять все изменения и остановить отслеживание

• org/ListItem”>

  Принять и перейти к следующему

Принять изменения в строке с помощью параметра раскрывающегося меню, вызываемого правой кнопкой мыши

1. Щелкните правой кнопкой мыши отслеживаемое изменение в документе, чтобы просмотреть одно предложение.

2. В раскрывающемся меню выберите один из следующих вариантов.



Принять или отклонить сразу все отслеживаемые изменения в главном меню

Принять все отслеживаемые изменения

1. В разделе Проверить > Изменения выберите Принять .

2. Выберите один из вариантов.

Отклонить все отслеживаемые изменения

org/ItemList”>

1. В Проверить > Изменения выберите Отклонить .

2. Выберите один из вариантов.

Примечание.  Если выбран параметр  Обзор > Отслеживание > Показать разметку > Конкретные пользователи > Все рецензенты , параметры Принять все изменения отображаются1 Отклонить и  3 не отображаются4.

Скрыть отслеживаемые изменения и комментарии при печати

Скрытие изменений не удаляет их из документа. Для удаления разметки из документа необходимо использовать команды Принять и Отклонить в группе Изменения .

1. Перейдите к Файл  > Печать  > Настройки > Печать всех страниц .

2. В разделе Информация о документе выберите Печать разметки , чтобы снять флажок.

Просмотрите все свои изменения в сводном списке на панели просмотра

1. В Обзор > Отслеживание выберите Панель просмотра .

2. Выберите, хотите ли вы видеть панель просмотра рядом с документом или под ним.

Вы можете использовать панель просмотра в качестве удобного инструмента, чтобы убедиться, что все отслеживаемые изменения были удалены из вашего документа, чтобы они были видны другим, кто может просматривать ваш документ. В разделе сводки в верхней части области рецензирования отображается точное количество видимых отслеживаемых изменений и комментариев, оставшихся в вашем документе.

Панель рецензирования также позволяет просматривать длинные комментарии, которые не помещаются в облачко комментариев.

Примечание. Панель рецензирования, в отличие от документа или всплывающих подсказок с комментариями, — не лучший инструмент для внесения изменений в документ. Вместо того, чтобы удалять текст или комментарии или вносить другие изменения в области рецензирования, внесите все редакционные изменения в документ. После этого изменения будут видны в панели просмотра.

Важно: Комментарии больше не являются частью функции отслеживания изменений.

Включить отслеживание изменений

Вы можете настроить Word для Интернета на отслеживание изменений для всех пользователей, совместно работающих над документом, или на отслеживание только ваших изменений.

1. На вкладке Обзор выберите Отслеживание изменений .

2. org/ListItem”>

   В раскрывающемся списке Track Changes выберите один из следующих вариантов:

   • Чтобы отслеживать только те изменения, которые вы вносите в документ, выберите Just Mine .

   • Чтобы отслеживать изменения в документе, внесенные всеми пользователями, выберите Для всех .


Отключить отслеживание изменений

1. На вкладке Обзор выберите Отслеживание изменений .

2. В раскрывающемся списке Отслеживание изменений выберите Выкл. .

Выберите представление разметки

1. На вкладке Обзор выберите Представление пометок .

2. Выберите один из вариантов разметки.

Просмотрите, примите или отклоните изменения

Принять или отклонить отслеживаемые изменения в последовательности

Вы можете просмотреть каждое отслеживаемое изменение в последовательности и решить, принять или отклонить изменение.

1. Щелкните или коснитесь в начале документа.

2. На вкладке Обзор выберите Отслеживание изменений .

3. Выберите Принять или Отклонить . Когда вы примете или отклоните изменения, Word перейдет к следующему изменению.

   Совет: Чтобы просмотреть изменения в документе, не принимая и не отклоняя их, выберите Далее или Предыдущий .

4. org/ListItem”>

   Повторяйте, пока не просмотрите все изменения в документе.

Принять или отклонить одно изменение

Вместо последовательного прохождения изменений можно принять или отклонить одно изменение. Когда вы принимаете или отклоняете изменение, Word не переходит к следующему изменению в документе.

1. Нажмите на изменение.

2. Выберите вариант, чтобы принять или отклонить его.




Если включено отслеживание изменений, Word помечает любые изменения, сделанные любыми авторами документа. Это полезно, когда вы сотрудничаете с другими авторами, потому что вы можете видеть, какие авторы внесли конкретное изменение.

Включить отслеживание изменений на

1. На вкладке Review выберите  Track Changes .

2. Выберите, чтобы отслеживать только свои изменения или все изменения.

• Чтобы отслеживать только свои изменения, на вкладке Обзор выберите Отслеживание изменений > Только мои .

• Чтобы отслеживать изменения всех — на вкладке Обзор выберите Отслеживание изменений > Для всех .


  Примечание. Чтобы отключить отслеживание изменений, снова выберите Отслеживание изменений .

Принять или отклонить сразу все отслеживаемые изменения в главном меню

Принять все отслеживаемые изменения

1. Выберите  Проверка  >  Принять .

2. org/ListItem”>

   Выберите один из вариантов.

Отклонить все отслеживаемые изменения

1. Выберите  Проверка  >  Отклонить .

2. Выберите один из вариантов.

​

Word показывает изменения в документе, отображая линию на полях. Если вы переключитесь на представление All Markup , вы увидите изменения в строке и во всплывающих подсказках.

Каждый раз, когда кто-то добавляет комментарий, он отображается во всплывающей подсказке.

Просмотр встроенных изменений

Чтобы увидеть изменения в строке, а не во всплывающих подсказках, выполните следующие действия:

1. На вкладке  Обзор выберите  Параметры разметки

2. Укажите на Balloons и выберите  Show All Revisions Inline .

Отслеживание изменений на

Чтобы другие пользователи не могли отключить отслеживание изменений, заблокируйте отслеживание изменений с помощью пароля.

Важно:  Обязательно запомните пароль, чтобы вы могли отключить отслеживание изменений, когда будете готовы принять или отклонить изменения.

Блокировка изменений отслеживания паролем

1. На вкладке Обзор выберите Защитить > Защитить документ .

2. В поле Пароль введите пароль.

3. Повторно введите пароль и выберите OK .

Пока отслеживаемые изменения заблокированы, вы не можете отключить отслеживание изменений и не можете принимать или отклонять изменения.

Разблокировать изменения отслеживания

1. На вкладке Обзор выберите Защитить > Защитить документ .

2. Под защитой снимите флажок Защитить документ для .

3. Введите пароль и выберите OK .

 Для получения дополнительной информации см.

удалить отслеживаемые изменения и комментарии.

Включение или отключение отслеживания изменений (Word для iPad)

1. Коснитесь вкладки Обзор .

2. Коснитесь элемента управления рядом с Отслеживание изменений , чтобы включить или отключить отслеживание изменений.

Показать или скрыть разметку (Word для iPad)

org/ItemList”>

1. На 9Вкладка 0143 Review , коснитесь значка Display for Review .

2. В списке Display for Review коснитесь нужного параметра:

   • Вся разметка (встроенная) показывает окончательный документ с отслеживаемыми изменениями, видимыми встроенными

   • Без разметки показывает окончательный документ без отслеживаемых изменений

   • org/ListItem”>

     Оригинал показывает исходный документ без отслеживаемых изменений

Показать отслеживаемые изменения по типу (Word для iPad)

1. На вкладке Review коснитесь значка Display for Review .

2. В списке Показать для обзора нажмите Показать разметку .

3. В списке Показать разметку коснитесь нужного параметра:

   • org/ListItem”>

     Ink показывает или скрывает любые метки, сделанные цифровым рисованием в документе.

   • Вставки и удаления показывает или скрывает вставленный или удаленный текст.

   • Форматирование показывает или скрывает изменения форматирования.

   • Показать изменения в позициях показывает изменения в позициях на правом поле.

   • Показать только форматирование в выносках показывает только изменения форматирования в выносках и сохраняет остальные изменения как встроенное отслеживание.

Показать отслеживаемые изменения рецензентом (Word для iPad)

Если у документа есть несколько рецензентов, Word по умолчанию покажет все изменения. Однако вы можете выбрать отображение только изменений, сделанных определенными зрителями.

1. На вкладке Review коснитесь значка Display for Review .

2. В списке Показать для обзора нажмите Показать разметку .

3. В списке Показать разметку нажмите Рецензенты .

4. В списке Другие авторы коснитесь имен рецензентов, чьи изменения вы хотите просмотреть, или коснитесь Все рецензенты .

Принять изменения (Word для iPad)

1. org/ListItem”>

   Дважды нажмите на изменение в документе, чтобы выбрать его.

2. На вкладке Обзор нажмите значок Принять .

3. Выполните одно из следующих действий:

   • Нажмите Принять и перейти к следующему , чтобы принять изменение и перейти к следующему изменению в документе.

   • Коснитесь Принять удаление , Принять вставку или Принять изменение , чтобы принять выбранное изменение, определяемое в контексте по типу, и не переходить к следующему изменению в документе.

   • Коснитесь Принять все показанные , чтобы принять все видимые изменения, но не скрытые. Например, если вы просматриваете только изменения, внесенные определенным рецензентом, коснитесь Принять все Показано принимает только изменения, сделанные этим рецензентом.

   • Нажмите Принять все , чтобы принять все изменения в документе.

   • Нажмите Принять все и остановить отслеживание , чтобы принять все изменения в документе и отключить отслеживание изменений.

4. Чтобы перейти к другому изменению, не принимая и не отклоняя его, коснитесь значка Назад или Далее .

Отклонить изменения (Word для iPad)

1. Дважды нажмите на изменение в документе, чтобы выбрать его.

2. На вкладке Проверить коснитесь значка Отклонить .

3. org/ListItem”>

   Выполните одно из следующих действий:

   • Нажмите  Отклонить и перейти к следующему  , чтобы отклонить изменение и перейти к следующему изменению в документе.

   • Коснитесь Отклонить удаление , Отклонить вставку или Отклонить изменение , чтобы отклонить выбранное изменение, определяемое в контексте по типу, и не переходить к следующему изменению в документе.

   • Коснитесь Отклонить все показанные , чтобы отклонить все видимые изменения, но не скрытые. Например, если вы просматриваете только изменения, внесенные определенным рецензентом, коснитесь Отклонить все показанные отклоняет только изменения, сделанные этим рецензентом.

   • Нажмите Отклонить все , чтобы отклонить все изменения в документе.

   • Коснитесь Отклонить все и остановить отслеживание , чтобы отклонить все изменения в документе и отключить отслеживание изменений.

4. Чтобы перейти к другому изменению, не принимая и не отклоняя его, коснитесь значка Назад или Далее .

Удалить комментарии (Word для iPad)

1. Дважды нажмите на комментарий в документе, чтобы выбрать его.

2. Коснитесь вкладки Обзор .

3. Нажмите значок Удалить , чтобы удалить комментарий, или нажмите и удерживайте значок Удалить , пока не появится список Удалить , а затем выполните одно из следующих действий:

4. org/ListItem”>

   Чтобы перейти к другому комментарию, не удаляя его, коснитесь значка Предыдущий или Следующий .

Включение и отключение отслеживания изменений (Word для iPhone)

1. Коснитесь значка пера вверху, чтобы открыть ленту.

2. Коснитесь обзора таб.

3. Коснитесь элемента управления рядом с Отслеживание изменений , чтобы включить или отключить отслеживание изменений.

Показать или скрыть разметку (Word для iPhone)

1. На вкладке Review нажмите Display for Review .

2. Коснитесь нужного варианта:

   • Вся разметка (встроенная) показывает окончательный документ с отслеживаемыми изменениями, видимыми встроенными

   • org/ListItem”>

     Без разметки показывает окончательный документ без отслеживаемых изменений

   • Оригинал показывает исходный документ без отслеживаемых изменений

Показать отслеживаемые изменения по типу (Word для iPhone)

1. На вкладке Review нажмите Display for Review .

2. org/ListItem”>

   Нажмите Показать разметку .

3. В списке Показать разметку коснитесь нужного параметра:

   • Ink показывает или скрывает любые метки, сделанные цифровым рисованием в документе.

   • Вставки и удаления показывает или скрывает вставленный или удаленный текст.

   • org/ListItem”>

     Форматирование показывает или скрывает изменения форматирования.

Показать отслеживаемые изменения рецензентом (Word для iPhone)

Если у документа есть несколько рецензентов, Word по умолчанию покажет все изменения. Однако вы можете выбрать отображение только изменений, сделанных определенными зрителями.

1. На вкладке Review нажмите Display for Review .

2. Нажмите Показать разметку .

3. Нажмите Рецензенты .

4. В Другие авторы коснитесь имен рецензентов, чьи изменения вы хотите просмотреть, или коснитесь Все рецензенты .

Принять изменения (Word для iPhone)

1. Дважды нажмите на изменение в документе, чтобы выбрать его.

2. org/ListItem”>

   Обзор , коснитесь Принять .

3. Выполните одно из следующих действий:

   • Нажмите Принять и перейти к следующему , чтобы принять изменение и перейти к следующему изменению в документе.

   • Коснитесь Принять удаление , Принять вставку или Принять изменение , чтобы принять выбранное изменение, контекстуально определяемое по типу, и не переходить к следующему изменению в документе.

   • org/ListItem”>

     Коснитесь Принять все показанные , чтобы принять все видимые изменения, но не скрытые. Например, если вы просматриваете только изменения, внесенные определенным рецензентом, коснитесь Принять все Показано принимает только изменения, сделанные этим рецензентом.

   • Нажмите Принять все , чтобы принять все изменения в документе.

   • Нажмите Принять все и остановить отслеживание , чтобы принять все изменения в документе и отключить отслеживание изменений.

Отклонить изменения (Word для iPhone)

org/ItemList”>

1. Дважды нажмите на изменение в документе, чтобы выбрать его.

2. На вкладке Проверить нажмите  Отклонить .

3. Выполните одно из следующих действий:

   • Нажмите  Отклонить и перейти к следующему  , чтобы отклонить изменение и перейти к следующему изменению в документе.

   • org/ListItem”>

     Коснитесь Отклонить удаление , Отклонить вставку или Отклонить изменение , чтобы отклонить выбранное изменение, определяемое в контексте по типу, и не переходить к следующему изменению в документе.

   • Коснитесь Отклонить все показанные , чтобы отклонить все видимые изменения, но не скрытые. Например, если вы просматриваете только изменения, внесенные определенным рецензентом, нажатие Отклонить все показанные отклонит только изменения, внесенные этим рецензентом.

   • Коснитесь Отклонить все , чтобы отклонить все изменения в документе.

   • org/ListItem”>

     Коснитесь Отклонить все и остановить отслеживание , чтобы отклонить все изменения в документе и отключить отслеживание изменений.

Удалить комментарии (Word для iPhone)

1. Дважды нажмите на комментарий в документе, чтобы выбрать его.

2. На вкладке Обзор нажмите Удалить ,   и выполните одно из следующих действий:

3. Чтобы перейти к другому комментарию, не удаляя его, коснитесь значка Назад или Далее



Почему они появляются и как от них избавиться

Болезни и состояния

• Ресурсный центр по коронавирусу
• Прыщи
• Экзема
• Выпадение волос
• Псориаз
• Розацеа
• Рак кожи
• Болезни от А до Я
• Видео от А до Я

• Самодельное средство от прыщей
• Как лечат дерматологи
• Уход за кожей: кожа, склонная к акне
• Причины
• Это действительно прыщи?

• Типы и обработка
• Детская экзема
• Экзема взрослых
• Внутренние секреты

• Типы выпадения волос
• Средство от выпадения волос
• Причины выпадения волос
• Уход за волосами имеет значение
• Внутренние секреты

• Что такое псориаз
• Диагностика и лечение
• Уход за кожей, волосами и ногтями
• Триггеры
• Внутренние секреты

• Что такое розацеа
• Лечение
• Уход за кожей и триггеры
• Внутренние секреты

• Типы и обработка
• Найти рак кожи
• Профилактика рака кожи
• Повышение осведомленности
• Испанский

Избранное

Оспа обезьян: что нужно знать

Оспа обезьян — заразное заболевание, вызывающее сыпь. Сертифицированный дерматолог объясняет, как выглядит сыпь и когда обращаться за медицинской помощью.

Когда лечить контагиозный моллюск

Это заразное кожное заболевание обычно проходит само по себе, но иногда дерматологи рекомендуют лечить его. Узнайте, когда.

Повседневный уход

• Основы ухода за кожей
• Секреты ухода за кожей
• Поврежденная кожа
• Зудящая кожа
• защита от солнца
• Уход за волосами и кожей головы
• Секреты ухода за ногтями.

• Основной уход за кожей
• Сухая, жирная кожа
• Удаление волос
• Татуировки и пирсинг

• Антивозрастной уход за кожей
• Для лица
• Для ухода за кожей
• Предотвращение проблем с кожей

• Укусы и укусы
• Ожоги, порезы и другие раны

• Средство от зуда
• Ядовитый плющ, дуб и сумах
• Сыпь

• Тень, одежда и солнцезащитный крем
• Солнечные повреждения и ваша кожа
• Подготовка к защите от солнца

• Ваши волосы
• Ваш скальп

• Основы ухода за ногтями
• Маникюр и педикюр

Избранное

Практикуйте безопасное солнце

Все подвержены риску рака кожи. Эти советы дерматологов расскажут вам, как защитить вашу кожу.

Избавьтесь от неконтролируемого зуда кожи

Узнайте, что может вызывать зуд и что может облегчить его состояние.

Более темные тона кожи

• Секреты ухода за кожей
• Уход за волосами
• Выпадение волос
• Заболевания и состояния

• Акне
• Темные пятна
• Световые пятна
• Бритва

• Уход за черными волосами
• Псориаз волосистой части головы
• Плетение и удлинение

• Центральная центробежная рубцовая алопеция
• Фронтальная фиброзирующая алопеция
• Прически, которые тянут, могут вызвать выпадение волос

• Черный акантоз
• Затылочные келоидные угри
• Гнойный гидраденит
• Келоидные рубцы
• Волчанка и ваша кожа
• Саркоидоз и ваша кожа
• Рак кожи
• Витилиго

Избранное

Исчезают темные пятна

Узнайте, почему появляются темные пятна и что может их осветлить.

Неизлечимые прыщи или прыщи?

Если у вас на затылке или коже головы есть ощущение, похожее на бугорки или прыщи, возможно, у вас келоидные угри в области затылка. Узнайте, что может помочь.

Косметические процедуры

• Ваша безопасность
• Пигментные пятна и темные пятна
• Удаление целлюлита и жира
• Удаление волос
• Шрамы и растяжки
• Морщины
• Кожа выглядит моложе

Избранное

Лазерное удаление волос

Вы можете ожидать постоянных результатов во всех областях, кроме одной. Знаете какой?

Лечение рубцов

Если вы хотите уменьшить заметный шрам, узнайте об этих 10 вещах, прежде чем приступать к лазерной процедуре.

Ботокс

Может разгладить глубокие морщины и линии, но результаты не являются постоянными. Вот как долго действует ботокс.

Программы общественного здравоохранения

• Осведомленность о раке кожи
• Бесплатные обследования на рак кожи
• Детский лагерь
• Хорошее знание кожи
• Гранты структуры теней
• Рак кожи, в поход!™
• Информационные кампании
• Флаеры и плакаты
• Втягиваться

• Планы уроков и мероприятия
• Гранты сообщества

Избранное

Бесплатные материалы, которые помогут повысить осведомленность о раке кожи

Используйте эту профессиональную онлайн-инфографику, плакаты и видеоролики, чтобы помочь другим найти и предотвратить рак кожи.

Утвержденные дерматологами планы уроков, упражнения, которые вы можете использовать

Эти материалы, бесплатные для всех, рассказывают молодым людям о распространенных кожных заболеваниях, что может предотвратить недопонимание и травлю.

Найти дерматолога

• Найдите дерматолога
• Что такое дерматолог?
• Почему стоит выбрать сертифицированного дерматолога?
• ФААД: что это значит
• Как выбрать дерматолога
• Телемедицинские назначения
• Предварительное разрешение
• Дерматологи объединяются для улучшения ухода за пациентами

Популярные

Найдите дерматолога

Вы можете осуществлять поиск по местонахождению, состоянию и процедуре, чтобы найти подходящего дерматолога.

Почему стоит выбрать сертифицированного дерматолога?

Когда дело доходит до ухода за кожей, многие говорят, что у них есть опыт. Этими полномочиями обладает только сертифицированный дерматолог.

Что это значит в бухгалтерском учете, финансах и инвестициях

По

Алисия Туовила

Полная биография

Алисия Туовила является сертифицированным бухгалтером с более чем 7-летним опытом работы в области финансового учета, с опытом подготовки бюджета, закрытия месяца и года, подготовки и проверки финансовой отчетности и финансового анализа. Она является экспертом в области личных финансов и налогов и получила степень магистра бухгалтерского учета в Университете Центральной Флориды.

Узнайте о нашем редакционная политика

Обновлено 06 июня 2022 г.

Рассмотрено

Эми Друри

Рассмотрено Эми Друри

Полная биография

Эми является членом ACA, генеральным директором и основателем OnPoint Learning, финансовой обучающей компании, проводящей обучение финансовых специалистов. Она имеет почти двадцатилетний опыт работы в финансовой отрасли и в качестве финансового инструктора для профессионалов отрасли и частных лиц.

Узнайте о нашем Совет по финансовому обзору

Факт проверен

Патрис Уильямс

Факт проверен Патрис Уильямс

Полная биография

Патрис Уильямс — писатель и автор книги Looking Fly on a Dime . Ее статьи публиковались, в частности, в журналах Travel+Leisure, USA Today и Fodor’s. Патрис поделилась своим опытом в прямом эфире с сегментами Today Show, WEtv и The Nate Berkus Show, а также она была репортером Savvy Shopper для WPIX в Нью-Йорке.

Узнайте о нашем редакционная политика

Инвестопедия / Лаура Портер

Что такое рыночная оценка (MTM)?

Маркировка по рынку (MTM) — это метод измерения справедливой стоимости счетов, которая может колебаться во времени, например активов и пассивов. Маркировка по рынку направлена ​​на предоставление реалистичной оценки текущего финансового положения учреждения или компании на основе текущих рыночных условий.

При торговле и инвестировании некоторые ценные бумаги, такие как фьючерсы и взаимные фонды, также котируются по рыночной цене, чтобы показать текущую рыночную стоимость этих инвестиций.

Ключевые выводы

• Маркировка по рынку может дать более точную цифру текущей стоимости активов компании, исходя из того, что компания может получить в обмен на актив в текущих рыночных условиях.
• Однако в неблагоприятные или нестабильные времена MTM может неточно отражать истинную стоимость актива на нормальном рынке.
• Текущая рыночная стоимость представляет собой альтернативу учету по исторической стоимости, при котором стоимость актива поддерживается на уровне первоначальной стоимости покупки.
• При торговле фьючерсами счета во фьючерсных контрактах ежедневно пересчитываются по рынку. Прибыль и убыток рассчитываются между длинными и короткими позициями.

Учет рыночной стоимости

Понимание рыночной оценки (MTM)

Маркетинговая оценка в бухгалтерском учете

Маркировка по рынку — это практика бухгалтерского учета, которая включает корректировку стоимости актива, чтобы отразить его стоимость, определяемую текущими рыночными условиями. Рыночная стоимость определяется исходя из того, что компания получила бы за актив, если бы он был продан в тот момент времени.

В конце финансового года баланс компании должен отражать текущую рыночную стоимость определенных счетов. Другие счета сохранят свою историческую стоимость, которая является первоначальной ценой покупки актива.

Оценка рынка финансовых услуг

Компаниям, работающим в сфере финансовых услуг, может потребоваться внести коррективы в свои счета активов в случае, если некоторые заемщики не выплатят свои кредиты в течение года. Когда эти ссуды будут идентифицированы как безнадежные долги, кредитная компания должна будет снизить свои активы до справедливой стоимости за счет использования контрсчета активов, такого как «скидка по безнадежным долгам».

Компания, которая предлагает скидки своим клиентам, чтобы быстро взыскать свою дебиторскую задолженность (AR), должна будет пометить свою AR на более низкое значение за счет использования контрсчета активов.

В этой ситуации компания отразит дебет дебиторской задолженности и кредит выручки от продаж на полную цену продажи. Затем, используя оценку процента клиентов, которые, как ожидается, получат скидку, компания записывала дебет в счет скидки при продаже, контрсчет выручки и кредит в «поправку на скидку при продаже», контрсчет актива.

Маркировка по рынку в личном учете

В личном учете рыночная стоимость совпадает с восстановительной стоимостью актива.

Например, в страховании домовладельца будет указана восстановительная стоимость стоимости вашего дома, если когда-либо возникнет необходимость восстановить ваш дом с нуля. Обычно это отличается от цены, которую вы первоначально заплатили за свой дом, которая является его исторической стоимостью для вас.

Рыночная оценка при инвестировании

При торговле ценными бумагами рыночная оценка включает запись цены или стоимости ценной бумаги, портфеля или счета, чтобы отразить текущую рыночную стоимость, а не балансовую стоимость.

Чаще всего это делается на фьючерсных счетах, чтобы гарантировать соблюдение маржинальных требований. Если текущая рыночная стоимость приведет к падению маржинального счета ниже требуемого уровня, трейдер столкнется с маржин-коллом.

Взаимные фонды также ежедневно оцениваются по рыночной стоимости при закрытии рынка, чтобы инвесторы имели лучшее представление о стоимости чистых активов фонда (NAV).

Примеры рыночной оценки

Биржа ежедневно оценивает счета трейдеров по их рыночной стоимости, урегулируя прибыли и убытки, возникающие в результате изменений стоимости ценной бумаги. По обе стороны фьючерсного контракта есть два контрагента — лонг-трейдер и шорт-трейдер. Трейдер, который держит длинную позицию по фьючерсному контракту, обычно настроен на повышение, в то время как трейдер, закрывающий контракт, считается медвежьим.

Если в конце дня стоимость заключенного фьючерсного контракта падает, счет длинной маржи будет уменьшен, а счет короткой маржи увеличен, чтобы отразить изменение стоимости дериватива.

Увеличение стоимости приводит к увеличению маржинального счета, удерживающего длинную позицию, и уменьшению короткого фьючерсного счета.

Например, чтобы застраховаться от падения цен на сырьевые товары, фермер, выращивающий пшеницу, открывает короткую позицию по 10 фьючерсным контрактам на пшеницу 21 ноября. Поскольку каждый контракт представляет собой 5 000 бушелей, фермер страхуется от снижения цены на 50 000 бушелей пшеницы. Если цена одного контракта составляет 4,50 доллара США 21 ноября. счет фермера, выращивающего пшеницу, будет записан как 4,50 доллара x 50 000 бушелей = 225 000 долларов.

День	Цена фьючерса	Изменение стоимости	Прирост/убыток	Совокупная прибыль/убыток	Баланс счета
1	4,50 $				225 000
2	4,55 $	+0,05	-2 500	-2 500	222 500
3	4,53 $	-0,02	+1000	-1 500	223 500
4	4,46 $	-0,07	+3 500	+2000	227 000
5	4,39 $	-0,07	+3 500	+5 500	230 500

Поскольку у фермера короткая позиция по фьючерсам на пшеницу, падение стоимости контракта приведет к увеличению его счета. Точно так же увеличение стоимости приведет к уменьшению стоимости счета. Например, в день 2 фьючерсы на пшеницу выросли на 4,55 доллара – 4,50 доллара = 0,05 доллара, что привело к убытку за день в размере 0,05 доллара x 50 000 бушелей = 2 500 доллара. Пока эта сумма вычитается из баланса счета фермера, точная сумма будет добавлена ​​к счету трейдера на другом конце сделки, держащего длинную позицию по фьючерсам на пшеницу.

Ежедневная отметка по рыночным расчетам будет продолжаться до истечения срока действия фьючерсного контракта или до тех пор, пока фермер не закроет свою позицию, открыв длинную позицию по контракту с тем же сроком погашения.

Обратите внимание, что баланс счета ежедневно отмечается в столбце «Прибыль/убыток». Столбец «Совокупная прибыль/убыток» показывает чистое изменение счета с первого дня.

Особые соображения

Проблемы могут возникнуть, когда рыночная оценка неточно отражает истинную стоимость базового актива. Это может произойти, когда компания вынуждена рассчитывать цену продажи своих активов или обязательств в неблагоприятные или нестабильные времена, например, во время финансового кризиса.

Например, если актив имеет низкую ликвидность или инвесторы напуганы, текущая цена продажи активов банка может быть намного ниже фактической стоимости.

Эта проблема возникла во время финансового кризиса 2008–2009 годов, когда ценные бумаги с ипотечным покрытием (MBS), хранившиеся в качестве активов на балансах банков, не могли быть эффективно оценены, поскольку рынки для этих ценных бумаг исчезли.

Однако в апреле 2009 года Совет по стандартам финансового учета (FASB) проголосовал и утвердил новые руководящие принципы, которые позволят основывать оценку на цене, которая будет получена на обычном рынке, а не на принудительной ликвидации, начиная с первый квартал 2009 года.

Как маркировать активы на рынке?

Маркировка по рынку — это стандарт бухгалтерского учета, регулируемый Советом по стандартам финансового учета (FASB), который устанавливает руководящие принципы бухгалтерского учета и финансовой отчетности для корпораций и некоммерческих организаций в Соединенных Штатах. Заявление FASB о заинтересованности «SFAS 157 — Оценка справедливой стоимости» содержит определение «справедливой стоимости» и способы ее измерения в соответствии с общепринятыми принципами бухгалтерского учета (GAAP). Затем активы должны оцениваться для целей бухгалтерского учета по этой справедливой стоимости и обновляться на регулярной основе.

Все ли активы котируются на рынке?

Маркировка для рынка является стандартом для финансовой отрасли. Он используется в основном для оценки финансовых активов и обязательств, стоимость которых колеблется. Таким образом, бухгалтерский учет отражает как их прибыль, так и их потери в стоимости.

Другие крупные отрасли, такие как предприятия розничной торговли и производства, имеют большую часть своей стоимости в виде долгосрочных активов, известных как основные средства, а также такие активы, как товарно-материальные запасы и дебиторская задолженность. Все они учитываются по первоначальной стоимости, а затем обесцениваются в зависимости от обстоятельств. Корректировка потери стоимости этих активов называется обесценением, а не рыночной оценкой.

Что такое рыночные потери?

Убытки при переоценке – это бумажные убытки, возникшие в результате бухгалтерской проводки, а не фактической продажи ценной бумаги.

Убытки от переоценки по рыночной стоимости возникают, когда удерживаемые финансовые инструменты оцениваются по текущей рыночной стоимости, которая ниже цены, уплаченной за их приобретение.

Источники статей

Investopedia требует, чтобы авторы использовали первоисточники для поддержки своей работы. К ним относятся официальные документы, правительственные данные, оригинальные отчеты и интервью с отраслевыми экспертами. Мы также при необходимости ссылаемся на оригинальные исследования других авторитетных издателей. Вы можете узнать больше о стандартах, которым мы следуем при создании точного и беспристрастного контента, в нашем редакционная политика.

1. Совет по стандартам финансовой отчетности. «2 апреля 2009 г. Заседание Совета директоров».

2. Совет по стандартам финансовой отчетности. «Краткое изложение заявления № 157». По состоянию на 31 декабря 2021 г.

Распространенные причины и как от них избавиться

Автор Susan Bernstein

В этой статье

• Что такое растяжки?
• Растяжки Причины и факторы риска
• Симптомы растяжек
• Диагностика растяжек
• Лечение растяжек и домашние средства
• Профилактика растяжек

Что такое растяжки?

Растяжки — это втянутые полосы, которые появляются на животе, груди, бедрах, ягодицах и бедрах. Эти длинные, тонкие, рифленые отметины также называются полосами. Если у вас есть растяжки, вы, вероятно, хотите, чтобы они исчезли. Эти бороздки или линии на вашей коже не вредны для вашего здоровья, но и смотреть на них не очень приятно.

И хотя на самом деле они никогда не исчезнут, они могут исчезнуть со временем или с помощью определенных продуктов и процедур.

Растяжки Причины и факторы риска

Растяжки появляются, когда ваше тело по какой-либо причине быстро растет. Ваша кожа не может достаточно растянуться, чтобы не отставать.

Коллаген — это белок, который делает вашу кожу более эластичной. Если вашей коже недостаточно, следы могут появиться, когда она растянется.

Растяжки могут появиться из-за:

• быстрого набора веса (касается как мужчин, так и женщин)

• скачков роста в период полового созревания. Убедитесь, что дети знают, что это нормально и что детские отметины могут исчезнуть по мере взросления.

• Беременность в результате растяжения кожи и выброса гормонов, который ослабляет кожные волокна. Они могут исчезнуть, когда вы сбросите килограммы после рождения ребенка.

• Хирургия грудных имплантатов

• Бодибилдинг, даже те, у кого мало жира, могут получить его там, где их мышцы выпячиваются

• Большое количество стероидов, либо из-за стероидных препаратов, либо из-за болезней, таких как синдром Кушинга

  2 , генетическое заболевание, которое ослабляет волокна кожи и вызывает необычный рост

• Синдром Элерса-Данлоса (EDS), группа состояний, возникающих в результате генетических изменений коллагена, белка в организме

Они также передаются по наследству.

Симптомы растяжек

Новые растяжки могут ощущаться слегка приподнятыми и зудящими. Эти волнистые полосатые линии на вашей коже бывают разных цветов. Со временем они бледнеют от красных или розовых до пурпурно-синих и становятся более тонкими, бледными, больше похожими на шрамы. Вы можете их не так сильно замечать.

They can show up on many parts of your body:

• Arms

• Back

• Breasts

• Buttocks

• Hips

• Shoulders

• Stomach or torso

Диагностика растяжек

Врачу достаточно посмотреть на кожу, чтобы поставить диагноз. Но они, вероятно, спросят о вашей истории болезни. Если вы долгое время принимали пероральные или местные стероиды, в этом может быть виноват высокий уровень кортизола в организме.

Лечение растяжек и домашние средства

Для лечения растяжек доступен ряд медицинских процедур и домашних средств. Некоторые работают лучше, чем другие.

Медикаментозное лечение растяжек

Кожный врач или пластический хирург могут использовать лазеры или другие методы лечения, чтобы уменьшить растяжки. Это может помочь вашей коже вырабатывать больше коллагена:

• Терапия фракционным CO2-лазером — это новая процедура, которая может сгладить старые белые растяжки. Одно исследование показало, что растяжки у женщин исчезли после пяти сеансов по сравнению с другими, которые использовали кремы для местного применения с гликолевой кислотой и третиноином.

• Эксимерлазерная терапия воздействует на растяжки направленным ультрафиолетовым излучением типа B (UVB). Небольшое исследование показывает, что это безопасно, и лечение в течение 1-4 месяцев может исправить проблемы с пигментацией от растяжек.

• Микродермабразия использует крошечные кристаллы для удаления верхнего слоя кожи. Одно новое исследование показало, что это лечение помогает избавиться от новых красноватых растяжек в сочетании с пилингом кожи.

• Косметическая хирургия, , как и подтяжка живота , может удалить кожу с растяжками. Но эти операции могли оставить шрамы. Кроме того, они часто болезненны и дорогостоящи.

• Химический пилинг — это кислотный раствор, который сжигает верхние слои кожи, удаляя омертвевшие и поврежденные клетки и ускоряя рост новой кожи. Это лечение может немного улучшить ваши растяжки, но не избавит от них полностью.

• Радиочастота использует энергию радиоволн для создания тепла и запускает выработку коллагена в организме. Одно небольшое исследование показало, что это лечение безопасно и может уменьшить растяжки, но ученым необходимо провести дополнительные исследования.

• Ультразвук во многом похож на радиочастотное лечение. Процедура посылает звуковые волны глубоко в кожу, чтобы нагреть ее, подтянуть и ускорить выработку коллагена.

Домашние средства от растяжек

Вы найдете множество кремов, бальзамов, масел и других мазей для кожи, которые, как утверждается, предотвращают или лечат растяжки. Но мало доказательств того, что любой из этих продуктов действительно работает. Некоторые процедуры и домашние средства могут осветлить или скрыть растяжки:

• Косметика для тела и автозагар: Эти продукты помогут скрыть растяжки. Обратите внимание, что загар не избавит вас от растяжек. Это действительно облегчает их просмотр.

• Третиноин: Кремы с третиноином (Retin-A) содержат ретиноид, соединение, родственное витамину A. Ретиноиды увеличивают выработку коллагена. Они часто используются для лечения морщин. Они могут помочь избавиться от новых растяжек, но они также могут сделать вашу кожу красной, раздраженной или шелушащейся.

• Коллагеновые бустеры: StriVectin-SD и экстракты семян люпина должны повышать уровень коллагена в коже, но трудно сказать, уменьшат ли они цвет кожи или предотвратят появление растяжек.

• Центелла азиатская: Это растительное масло стимулирует клетки организма, которые вырабатывают коллаген и наращивают ткани кожи. Некоторые люди используют его для заживления ран. Центелла азиатская входит в состав ряда безрецептурных кремов для кожи от растяжек, но мало доказательств того, что она помогает избавиться от них.

• Масло горького миндаля: Одно исследование показало, что у женщин, которые втирали масло горького миндаля в кожу живота во время беременности, было меньше растяжек, чем у женщин, которые просто использовали масло без массажа.

• Масло какао, масло ши, оливковое масло, масло с витамином Е и другие увлажняющие средства: Эти натуральные кремы могут сделать вашу кожу более мягкой, но неясно, помогают ли они или предотвращают появление растяжек.

Если вы решили попробовать крем, лосьон или гель от растяжек, обязательно используйте их каждый день в течение нескольких недель. Потратьте время, чтобы втереть его в кожу. Эти продукты могут лучше всего работать на новых растяжках.

Профилактика растяжек

Можно предотвратить появление растяжек, но нет никакой гарантии. Лучший способ снизить свои шансы — поддерживать здоровый вес даже во время беременности. Поговорите со своим врачом о плане упражнений и о том, как правильно питаться.

Продукты с ингредиентами центеллы и гиалуроновой кислоты могут предотвращать появление растяжек.

Кавычки | Правила и примеры

Правила, изложенные в этом разделе, являются общепринятыми в Соединенных Штатах. Великобритания и другие страны Содружества Наций руководствуются совершенно разными соглашениями. Нигде это не является более очевидным, чем в правиле 4 в этом разделе, правиле, которое имеет то преимущество, что оно намного проще, чем британское, и недостаток, заключающийся в том, что оно гораздо менее логично.

Правило 1. Используйте двойные кавычки, чтобы выделить прямую (дословную) цитату.

Правильно: «Надеюсь, вы будете здесь», — сказал он.
Неправильно: Он сказал, что «надеется, что я буду там». (Кавычки неверны, потому что надеялся, что я буду там не указывает точные слова говорящего.)

Правило 2а. Всегда пишите с большой буквы первое слово в полной цитате, даже в середине предложения.

Пример: Ламарр сказал: «Дело далеко не закончено, и мы победим».

Правило 2б. Не используйте заглавные буквы в цитируемом материале, продолжающем предложение.

Пример: Ламарр сказал, что дело «далеко от завершения» и что «мы победим».

Правило 3а. Используйте запятые для начала или прерывания прямого цитирования диалога или текста.

Примеры:
Он сказал: «Мне все равно».
«Почему, — спросил я, — тебе все равно?»
Тони Моррисон писал: «Если есть книга, которую вы хотите прочитать, но она еще не написана, то вы должны ее написать».

Это правило необязательно для однословных кавычек.

Пример: Он сказал «Стоп».

Правило 3б. Если цитата идет до он сказал, она написала, они сообщили, Дана настаивала или аналогичная атрибуция, заканчивайте цитируемый материал запятой, даже если это всего одно слово.

Примеры:
— Мне все равно, — сказал он.
— Стоп, — сказал он.

Правило 3с. Если цитата выступает в качестве подлежащего или дополнения в предложении, запятая может не понадобиться.

Примеры:
«Мне все равно» все, что ты можешь мне сказать?
Сказать «Останови машину» было ошибкой.

Правило 4. Точки и запятые ВСЕГДА заключаются в кавычки.

Примеры:
Надпись гласила: «Прогулка». Затем он сказал: «Не иди», затем «Иди», и все это в течение тридцати секунд.
Он крикнул: «Быстрее».

Правило 5а. Размещение вопросительных знаков с кавычками следует логике. Если вопрос содержится в цитируемом материале, то внутри кавычек должен быть помещен вопросительный знак.

Альберта спросила: «Ты по-прежнему будешь моим другом?»
Вопрос «Ты по-прежнему будешь моим другом?» является частью котировки.

Альберта в отчаянии закричала: «Я не могу быть твоим другом!»
Возглас «Я не могу быть твоим другом!» является частью котировки.

Согласны ли вы с поговоркой «В любви и на войне все хорошо»?
Вопрос Согласны ли вы с поговоркой? вне кавычек.

Ненавижу, когда ты говоришь: «В любви и на войне все хорошо»!
Восклицательный знак Я ненавижу, когда вы говорите! вне котировки.

Правило 5б. Если цитируемый вопрос заканчивается на середине предложения, запятая заменяется вопросительным знаком.

Пример: «Ты по-прежнему будешь моим другом?» — спросила Альберта.

Правило 6. Кавычки используются для компонентов, таких как названия глав в книге, отдельные эпизоды телесериала, песни из бродвейского шоу или музыкального альбома, названия статей или эссе в печати или онлайн, а также более короткие произведения, такие как рассказы и стихи.

В американских издательствах принято выделять название всего произведения курсивом. Поместите название небольшой работы, которая является или может быть частью более крупного проекта, в кавычки.

«Композиция» — это творческое, журналистское или научное предприятие, которое является цельным, сложным, самостоятельным. Сюда входят книги, фильмы, пьесы, телепередачи, газеты, журналы, веб-сайты, музыкальные альбомы, оперы, музыкальный театр, картины, скульптуры и другие произведения искусства.

Пример: Ричард Бертон исполнил песню «Camelot» в бродвейском мюзикле 1960 года Camelot .

Хотя слово то же самое, «Камелот», песня взята в кавычки, потому что она является частью более крупной работы, а именно, полнометражного шоу под названием Камелот .

Правило 7. Используйте одинарные кавычки для цитат внутри цитат.

Примеры:
Дэн сказал: «В городе за пределами Брисбена я увидел на стене надпись «Туристы идут домой». Но потом кто-то сказал мне: «Не обращай внимания, парень».0031

Бёнхун предупредил: «Мама рассердится. «Подожди, пока твой отец вернется домой», — скажет она.

Обратите внимание, что точка заключена как в одинарные, так и в двойные кавычки. Также обратите внимание, что между соседними одинарными и двойными кавычками есть видимое пространство.

В то время как в американском стиле точки и запятые заключаются в одинарные и двойные кавычки, вопросительные знаки следуют логике. Вопросительные знаки в цитате внутри цитаты могут вызвать затруднения.

Пример: «Почему вы все время говорите: «Это не имеет смысла»?»

Правило 8а. Кавычки часто используются с техническими терминами, терминами, используемыми необычным образом, или другими выражениями, которые отличаются от стандартных.

Примеры:
Это метод добычи нефти, известный как «фрекинг».
Он провел несколько «экспериментов» в студенческие годы.
Меня посетил мой «друг» налоговый инспектор.

Правило 8b. Никогда не используйте одинарные кавычки в предложениях, подобных предыдущим трем.

Неправильно: Меня посетил мой «друг» налоговый инспектор.

Одиночные кавычки в приведенном выше предложении предназначены для того, чтобы послать читателю сообщение о том, что друг используется особым образом: в данном случае саркастически.
