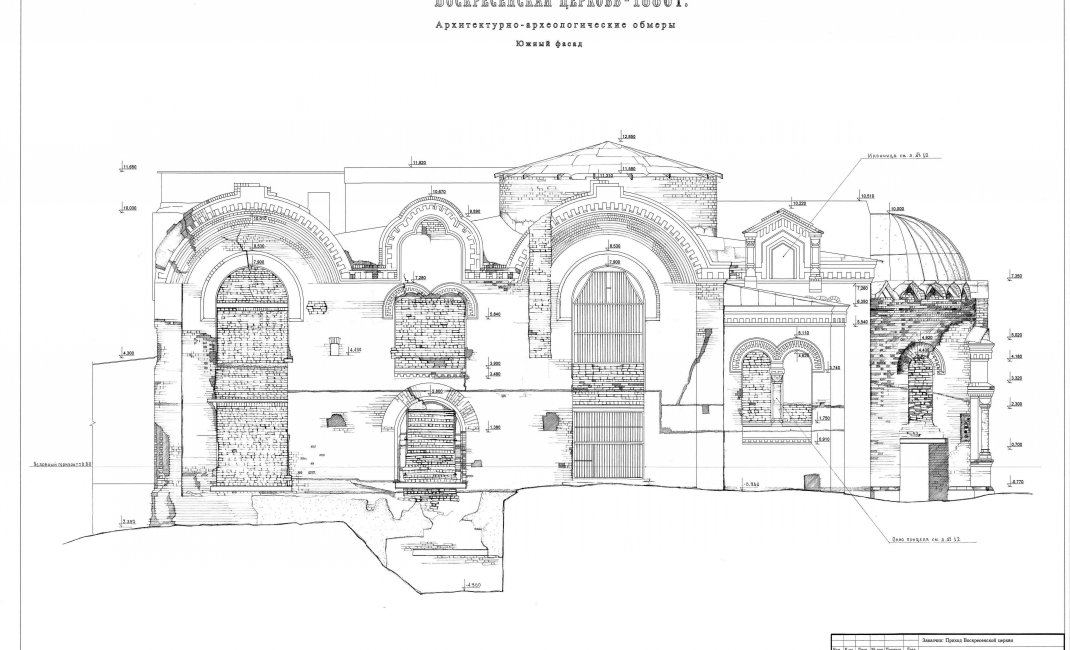

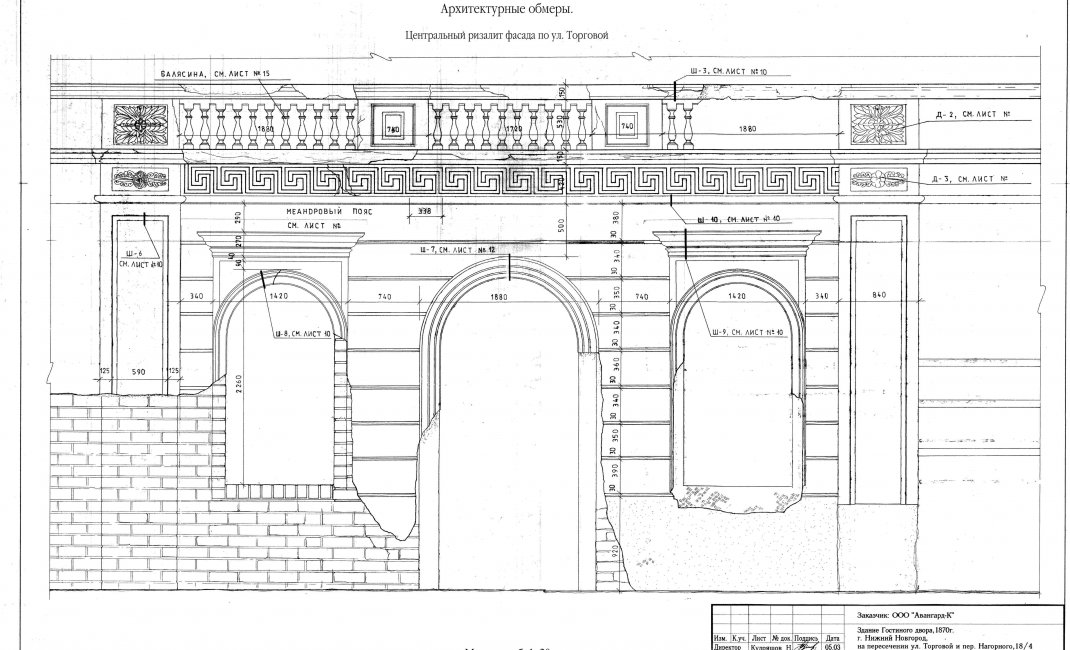

Архитектурные обмеры – основной способ фиксации архитектурных объектов. Что такое архитектурные обмеры, виды и методы архитектурных обмеров.
Архитектурные обмеры – это основной способ фиксации архитектурных объектов, который включает в себя несколько стадий: от натурных работ до выполнения обмерных чертежей и оформления работы.
Архитектурные обмеры являются главным инструментом фиксации архитектурных реалий и познания художественных достоинств памятника архитектуры. Анализ материалов, полученных в результате обмеров, позволяет получить исчерпывающее представление о виде объекта. Чертежи планов, разрезов и деталей служат основой для проектов реставрации, реконструкции и других преобразований.
Архитектурные обмеры — один из наиболее трудоемких видов фиксации исторических объектов. В зависимости от целей, ставящихся каждый раз перед обмерной фиксацией, она может производиться с разной степенью точности. Условно обмеры можно разделить на:
– схематические,
– упрощенные и
– подробные.
Это деление всё же достаточно условно, т.к. при одной и той же цели обмеров особенности архитектуры обмеряемого объекта диктуют подробность, тщательность и точность снятия размеров: в одном случае упрощение работы допустимо (правильность линий постройки, повторяемость деталей), в другом – неприемлемы (неправильные формы, не регулярность, не сохранение вертикали и горизонтали).
Схематический обмер – это наиболее простой метод, и служит он для получения весьма общего представления об объекте (основные размеры и планировочная структура), обычно выполняется для предварительного определения объемов предстоящей работы.
Упрощенные обмеры – это метод обмеров, при котором все линии и углы здания, кажущиеся прямыми, принимаются за таковые, все поверхности, кажущиеся плоскими, принимаются за плоскости и т.п. Такой вид обмеров позволяет получить представление о композиции сооружения, характере его декора, стилистических особенностях, но ни строительные погрешности, ни деформации во внимание не принимаются.
В зависимости от предусмотренного масштаба чертежей степень подробности обмера может быть различной.
Подробные обмеры – метод обмеров, позволяющий получить исчерпывающую документацию при исследовании памятников архитектуры и других сооружений. При подробных архитектурных обмерах учитываются все отклонения от идеальной геометрической схемы, все углы, линии и поверхности отражаются «как они есть», каждая точка объекта фиксируется и в итоге наносится на чертеж на «свое место» в нужной проекции.
Архитектурные обмеры являются не только средством фиксации и изображения памятников архитектуры в целях их сохранения и реставрации, но и позволяют в настоящем и будущем изучать и исследовать эти здания и сооружения.
ОБМЕ́Р, ОБМЕ́РЫ — процесс, способ и результат изучения произведения искусства, главным образом памятников архитектуры, в виде чертежей — ортогональных проекций, разрезов, плана, плафона, выполненных в определенном масштабе с указанием истинных размеров. Обмеры используются в учебных, познавательных целях, а также в качестве необходимого документа при исследовании, консервации, реставрации или реконструкции памятника.
Словарь изобразительного искусства, 2004-2009
#архитектурныеобмеры #фиксацияархитектурныхобъектов #реставрация #чертежи #планы #разрезы #детали #обмерныеработы #обмерзданий #обмерыСПб
—
Распечатать
Архитектурные обмеры – заказать фиксацию зданий и помещений в Москве по выгодной цене в компании ИнформКАД
Компания «ИнформКАД» выполняет архитектурные обмеры зданий в Москве и в Московской области. Работаем с соблюдением действующих методик и нормативной документации, используем высокоточный инструмент, приборы, оборудование.
Что такое архитектурные обмеры
Архитектурные обмеры — вид обмерных работ, в ходе которых получают объективные данные об облике, художественной ценности строения, необходимые для его реставрации. Они включают натурные работы на объекте, камеральный этап по обработке собранных данных, оформление результатов. Итогом становится фиксация архитектурного облика и реалий. Чертежи деталей строения, разрезов, планов используются в качестве основы для разработки проектов реставрации, реконструкции, капитального ремонта.
Архитектурные обмеры — это наиболее сложный вид внешних обмерных работ. Они требуют повышенной точности, должны быть максимально подробными, охватывать каждую деталь объекта. Поэтому повышенные требования предъявляются к исполнителю. Проводить изыскания должны эксперты высокой квалификации.
Для работы необходимо использовать оборудование профессионального класса, позволяющее получить требуемую точность результатов.
Необходимость архитектурных обмеров
Любое здание при эксплуатации подвергается разрушающим воздействиям факторов окружающей среды — влаги, ультрафиолета, колебаний температуры, агрессивных веществ в составе городской атмосферы. В результате выцветает краска, возникают повреждения элементов внешней отделки, могут возникать частичные обрушения, другие дефекты. Это приводит к изменению архитектурного облика строения.
Если речь идет о зданиях, которые представляют историческую ценность, то для устранения повреждений недостаточно выполнить обычный ремонт. Необходимо полностью восстановить первоначальный облик. Для этого требуется получить точные физические данные, которые его характеризуют. Эту информацию дают архитектурные обмеры.
Это максимально подробная геодезическая съемка, которая проводится на высокоточном оборудовании с построением компьютерной пространственной модели всего объекта.
Также строятся модели фасада, помещений, отдельных элементов, включая несущие стены, колонны, эркеры, декор. Полученные данные дают возможность архитекторам и реставраторам провести комплексное объективное исследование строения, составить правильный проект его восстановления.
Заказать услугу
Загрузить файлСертификаты
Состав выполнения архитектурных обмеров
Проведение архитектурных обмеров включает следующие этапы работ:
- Подготовка. Эксперты изучают имеющуюся документацию здания — проектную, техническую, эксплуатационную, заключения по предыдущим обследованиям. Составляется план выездных работ на объекте.
- Натурные работы. Группа инженеров-геодезистов с необходимым оборудованием выезжает на объект. Выполняется комплекс измерений, съемка фактических параметров здания в соответствии с составленным планом. Все данные тщательно фиксируются.
- Камеральная обработка. Полученные в ходе натурных работ данные обрабатываются и анализируются специалистами, выполняются необходимые расчеты.
- Подготовка результатов. На основании проведенных замеров, анализа данных и расчетов составляется итоговое экспертное заключение. Подготавливается комплект чертежей, на которых отображаются планы, разрезы здания, отдельные элементы.
Объем и сложность проводимых изысканий зависит от их цели, которая может предусматривать получение данных для разных задач — от косметического ремонта до масштабной реставрации памятника.
Методы проведения архитектурных обмеров
Методы обмерных работ разделяют по степени сложности. В том числе выделят такие группы архитектурных обмеров:
- Схематические. Это самый простой метод, который используют для получения обобщенного представления о здании. В том числе эксперты получают данные о размерах, расположении объекта, конструкции фасада, планировке помещений. Для обследования могут использоваться лазерные тахеометры, дальномеры. Реже требуется лазерное сканирование. Чаще всего схематические обмеры используют в качестве предварительного этапа, необходимого для планирования последующих работ.
- Упрощенные. Этот метод применяют для получения представления о композиции здания, особенностях его стилистики, декора. При этом не учитываются деформации, дефекты, строительные погрешности. Принцип ведения обмерных работ предусматривает, что все поверхности которые кажутся плоскими, по умолчанию считают плоскими. Углы и линии, кажущиеся прямыми, считают прямыми. Упрощенные обмеры используют для паспортизации зданий, подготовки чертежей для учебных изданий. Получение данных для проектирования реставрации или реконструкции этим методом возможно для объектов простой геометрической формы. Для измерений используются те же инструменты, что и при схематическом методе, однако более широко применяется лазерное сканирование.
- Подробные. При использовании этого метода учитывают все фактические отклонения от идеальной геометрической схемы. Все линии, углы, элементы отображаются «как есть». Это метод исследования, который позволяет получить исчерпывающие данные о фактическом состоянии здания.
Применение современных лазерных приборов позволяет упростить обмерные работы, даже выполняемые самым сложным подробным методом, уменьшить численность задействованного персонала. При этом достигается высокая степень точности результатов съемки.
Результат архитектурных обмеров зданий
Тип итоговой документации определяется методом обмерных работ и поставленными задачами. При выполнении схематических и упрощенных обмеров, как правило, составляются планы или двухмерные схемы. Документация передается заказчику на электронном или бумажном носителе. Также комплект итоговой документации может включать поэтажные планы, планы стропильной системы, кровли, разрезы, фасады и т.д.
По результатам подробных замеров составляется полная трехмерная модель здания, которую формируют из отдельных облаков точек. В зависимости от задач обследования могут подготавливаться такие модели:
- фасадная съемка — наружные стены, детали экстерьера;
- съемка помещения — внутренняя планировка, детали интерьера;
- комбинированная съемка — модель, объединяющая наружные и внутренние элементы здания.
Трехмерная модель позволяет подробно изучить в разных ракурсах каждую деталь строения. Благодаря этому разработчики проекта реставрации получают необходимую исходную информацию. Кроме этого, могут создаваться развертки определенных участков, локальные модели частей фасада, помещений, поэтажные планы, другие дополнительные виды документации.
Преимущества компании
Работаем по всей РФ
Индивидуальный подход
Безупречный сервис
Снижаем издержки за проект
Гарантия качества
Решаем нестандартные задачи
Оказываем полный спектр услуг (проектируем и строим)
Есть CPO, лицензии, сертификаты
Получитьточный расчёт
Менеджеры нашей компании ответят на Ваши вопросы.
Заказать расчёт Вы можете несколькими способами:
- По телефону:
+7 (495) 741-18-87
- Отправить письмо на email: [email protected]
Получить расчет
Нужны точные измерения здания? Вот 3 способа получить их
3 минуты чтения
Джаред Кертис : 13 июля 2021 г., 11:00:00
Вам нужны размеры здания, и они должны быть точными. Хорошая новость заключается в том, что современные технологии на вашей стороне. Благодаря прогрессу технического прогресса вам не нужно посылать младшего члена вашей организации в поле с рулеткой и карандашом.
Воодушевленный энтузиазмом, этот член команды, скорее всего, ухватится за возможность проявить себя. Реальность, однако, такова, что у них действительно нет опыта, не говоря уже о правильных инструментах, для создания точного набора измеренных чертежей.
В этом посте вы узнаете о рисках и преимуществах, связанных с тремя различными способами проведения обследования существующего состояния здания:
- Самостоятельное измерение здания
- Найм землеустроителя
- Работа со специализированной фирмой
Использование вашего персонала для практического измерения все еще возможно, но
можно использовать для создания сплоченности между междисциплинарными проектными группами. Многие специалисты начинают с проведения собственного обследования существующих условий.
Что такое обследование существующих условий? По данным Американского института архитекторов, это всесторонняя оценка состояния здания в том виде, в каком оно было построено. Они могут варьироваться от 3D-модели здания BIM до базового 2D-чертежа здания.
Многие команды также делают фотографии на месте и используют их в качестве справочных материалов в процессе проектирования.
Опросы существующих условий проводятся и действуют как записи того, что действительно существует в определенный момент времени: сегодня. В отличие от чертежей, используемых для определения того, как построить структуру в первую очередь, обзор существующих условий показывает, что есть сейчас. Все здания меняются по мере того, как они ремонтируются, адаптируются и улучшаются с течением времени. Надежный набор измеренных чертежей может использоваться для создания сплоченности между междисциплинарными проектными группами.
Что вам нужно сделать своими руками:
- Рулетка (желательно лазерный дальномер, если возможно)
- Карандаш и бумага
- Линейка
- Телефон или фотоаппарат
Понимание пространства, измерения которого вам нужны, имеет решающее значение.
Прежде чем начать, тщательно оцените пространство, чтобы определить его масштаб и размер. Затем нарисуйте пространство и укажите важные области, такие как стены, окна и дверные проемы. Создайте базовый план этажа на бумаге, обязательно четко отметив все основные размеры. Для более подробных областей пространства, таких как кухня, рассмотрите возможность начать с чистого листа бумаги и предоставить более подробные измерения.
Наем геодезиста для замеров зданий не обязательно лучший вариант, но может быть хорошим решением, если точность не является главным приоритетом. Как следует из их названия, специальность землеустроителя — топографическая съемка земли. Они являются профессионалами в определении точного трехмерного положения точек, а также расстояний и углов между ними. Эта услуга очень важна в ландшафтной архитектуре, инфраструктуре и строительных проектах.
Геодезисты специализируются на проведении точных измерений на большой рабочей площади.
У них также есть доступ к технологиям, повышающим эффективность процесса. Геодезисты часто выбирают свои инструменты в соответствии с потребностями проекта.
Некоторые распространенные геодезические инструменты включают:
- Теодолиты для измерения углов
- Высотомеры для измерения уклона
- Электронные тахеометры для измерения расстояния
- 3D-сканеры для фиксации изменений высоты и топографии
- Системы глобального позиционирования (GPS) для использования спутников для обеспечения точности измерений
Хотя вам необязательно иметь самую точную строительную документацию, хороший землемер может помочь вам лучше понять взаимосвязь между зданием и землей, на которой оно стоит.
Это особенно полезно при проектировании дренажных систем, определении границ земли и создании инфраструктуры для общественных мест.
“Я мог бы пойти в Home Depot и купить самый дорогой молоток, который они продают. Это не сделает меня мастером-плотником.” – Курт Егян о существующих условиях.
Когда дело доходит до получения точных размеров здания, наилучшие результаты достигаются при работе с командой, которая обладает как опытом, так и знаниями. Эти характеристики — плюс правильное оборудование для работы — обеспечат вам наибольшую вероятность успеха проекта. Лучшие специализированные фирмы будут иметь опыт адаптации и смогут предоставить вам измеренные чертежи в различных форматах, от чертежей автоматизированного проектирования (CAD) до информационных моделей зданий (BIM).
Работа с командой специалистов для получения точных размеров здания позволяет всем членам проектной группы — от архитекторов и строителей до владельцев и брокеров — гармонично работать с одной ноты.
Преимущества технологии BIM
В то время как другие средства получения точных измерений здания работают, вопрос в конечном итоге становится вопросом управления рисками. Когда данные искажены, даже незначительно, этого может быть достаточно, чтобы представить структурную нестабильность и подвергнуть людей риску. Например, если сетка колонн смещена на фут, стены расположены под неправильным углом, а высота от пола до пола отличается на несколько дюймов, это приведет к серьезным проблемам в конце проекта, которые могут включать в себя изменение заказы и, возможно, даже судебные разбирательства. Тем не менее, тонны ненужного риска и неприятностей можно избежать, наняв правильную фирму для разработки точной технологии информационного моделирования зданий (BIM).
Узнайте больше о том, как новые технологии могут дополнить или даже заменить ваши исторические чертежи зданий, из этой записи блога.
Измерение существующих зданий. Проектирование зданий
|
1 ТриангуляцияНекоторые из элементов, которые часто используются для измерения здания, включают:
- Буфер обмена.
- Бумага.
- Ручки и карандаши.
- Лазерный измеритель.
- Рулетка.
- Камера.
- Диктофон.
- Цифровое записывающее устройство, такое как планшет.
- Средства индивидуальной защиты (СИЗ).
NB: Доступны устройства и программное обеспечение для помощи в проведении опросов, позволяющие записывать и связывать наброски, заметки, фотографии и т. д.
Прежде чем приступить к осмотру, полезно провести предварительное исследование здания, чтобы лучше с ним познакомиться. Карты ОС и Google Maps могут помочь дать некоторое представление о местонахождении здания по отношению к окружающей его географии, форме здания, ориентации и т.
д. Также могут быть существующие чертежи, которые можно использовать в качестве основы для обследования, и клиент или жилец могут предоставить важную информацию, например, безопасно ли здание, будет ли возможен доступ ко всем областям и скоро.
Важно официально согласовать объем необходимых измерений. Например, могут потребоваться только простые схемы или более подробные чертежи планов, фасадов и разрезов, включая расположение светильников, фитингов, выключателей, розеток и т. д. В некоторых случаях целью может быть создание трехмерной модели. В частности, исторические здания могут включать в себя сложные детали и могут быть не совсем прямолинейными – если требуется такой уровень детализации, это может занять очень много времени.
Если неясно, какой уровень информации требуется, могут потребоваться повторные визиты, что может занять много времени и средств. Если допущены ошибки, это также может оказаться чрезвычайно проблематичным – например, если пространство измеряется, а затем предполагается изготовление лестницы для входа в пространство, а затем лестница не подходит.
В таких случаях изготовителю может быть целесообразно попросить провести собственные измерения. В любом случае геодезические чертежи должны четко указывать цели, для которых на них можно полагаться, например, «не для строительства».
Фотография может быть использована для дополнения измерений и обеспечения записи, на которую можно сослаться. В некоторых случаях может быть проведено лазерное сканирование.
Прежде чем приступить к измерению, обойдите все здание, так как это обеспечит важное начальное понимание планировки.
Может быть полезно, в зависимости от размера здания, разделить его на секции, рисуя каждую в достаточно крупном масштабе, чтобы было удобно добавлять размеры. Здание можно измерять либо по одной секции за раз, либо все за один раз, когда все чертежи сделаны.
Если требуются более сложные детали, их можно нарисовать отдельно.
Измерение обычно начинается в одном углу комнаты, а затем продолжается по часовой или против часовой стрелки.
Чтобы помочь с общей точностью, следует также провести некоторые измерения по диагонали комнаты, чтобы убедиться, что стены параллельны, а углы составляют девяносто градусов.
По возможности следует проводить текущие измерения, а не серию одиночных измерений. То есть, например, отмечают измерения от угла до двери, затем от этого же угла до другой стороны двери, затем от того же угла до дальнего угла. Это предотвращает накопление кумулятивных ошибок, если выполняются отдельные измерения, а затем суммируются.
[править] Триангуляция
Триангуляция используется для измерения углов между объектами, так как не всегда можно предположить, что они будут ровно 90 градусов. Точка на одной стене измеряется до угла. Другая точка на примыкающей стене отмеряется до того же угла. Затем измеряется расстояние от одной точки до другой. Это обеспечивает измерения для трех сторон треугольника, из которых можно вычислить угол.
[править] Высота
Необходимо измерить высоту от пола до потолка, а также толщину пола и стен.
Чтобы измерить высоту крыши снаружи, измерьте пол до нижней стороны карниза. Если фасад однородный (т.е. кирпичная, обычная каменная кладка, блочная кладка и т.д.), то можно рассчитать расстояния, подсчитав кирпичи/блоки и умножив их на длину или высоту кирпича/блока, не забыв прибавить на ширину швов.
[править] Толщина пола
Чтобы измерить толщину пола, измерьте расстояние от верха окна до высоты потолка на первом этаже. Затем этажом выше измерьте расстояние от подоконника до пола. Это обеспечивает общее расстояние. Снаружи здания измерьте расстояние между оконным проемом первого этажа и подоконником второго этажа. Вычитание внутреннего измерения из внешнего дает толщину пола.
[править] Изменения уровня земли
Чтобы представить изменения уровня земли, необходимо определить постоянный элемент на высоте (например, подоконник) и измерить расстояние от земли до этой точки вокруг здания.
[править] Аннотация
Существует ряд стандартных символов и обозначений, которые можно использовать для ускорения процесса съемки.
