1. Баланс и вес композиции

Самая тяжелая часть композиции должна быть сосредоточена чуть ниже центра всего объема. Чем выше мы поднимаемся по листу, тем легче композиция должна восприниматься.

Вес объектов зависит от:
Силуэта (чем больше площадь тем тяжелее)
От тона (чем темнее тем тяжелее)
От абриса: прямые и тупые углы призм/кубов воспринимаются более весомо чем острые углы конусов или пирамид или вообще отсутствие углов у сферы.

Чтобы почувствовать вес в композиции можно повернуть ее на 90 градусов и посмотреть какая часть тяжелее. Посмотрите на рисунок ниже: левая часть перевернутой композиции сильно перевешивает правую. Если в вертикальном положении это придавало композиции устойчивость, то при повороте на 90 градусов это стало причиной дисбаланса.

Какие инструменты лучше для рисунка и черчения?

Ответьте на 1 вопрос и получите проверенный список инструментов, которые точно подойдут.

Ответить на 1 вопрос
и получить список

2. Абрис композиции

Абрис композиции имеет свои правила и сильно влияет на вес. Пирамиды, конусы, сферы обычно завершают абрис сверху; кубы, призмы, цилиндры составляют «устойчивое основание» по центру и снизу. Но это не значит, что вы не имеете право использовать пирамиды, конусы и сферы снизу, а кубы, призмы и цилиндры сверху. Фигуры верха могут быть врезаны снизу композиции, если они могут составить красивую врезку. Фигуры низа могут быть врезаны сверху по той же причине.

3. Площадь врезаемой фигуры накладывается на площадь существующей фигуры минимум на 1/3

4. Фигуры удлиненного модуля (1,5-2 размера куба: призмы, пирамиды, конусы, цилиндры) не врезаются параллельно друг другу, только крест-накрест.

5. Врезки не должны оставлять маленьких «хвостиков».

6. Грани фигур не должны сливаться в одну плоскость, ребра фигур не должны сливаться в один отрезок.

7. Модульность.
Врезки геометрических фигур в композиции МАрхИ могут строиться только из тел определенного размера. В качестве строительной единицы берется куб, а остальные тела меняют свои размеры кратно его размерам. Например, пирамида должна быть с квадратным основанием такого же размера, как и у куба. Ее высота кратна высоте куба: либо 0,5, либо 1, либо 1,5, либо 2. Так же и для остальных фигур.

8. Билеты
Билет по композиции МАрхИ включает 2 соприкасающиеся (но не врезанные) фигуры — первоначальную связку. Вид спереди на связку (фасад) изображен вверху, а вид сверху (план) — под фасадом. На этой связке двумя стрелками задано:

• А) положение горизонта на виде спереди

• Б) направление взгляда на виде сверху

Положение горизонта бывает только 2 видов: вы смотрите на композицию либо снизу, либо сверху. Причем третьего варианта, когда линия горизонта находится на самом листе в экзаменационных билетах, не существует.

Направление взгляда всегда проходит через переднее вертикальное ребро куба и через середину боковой грани за ним. Это значит, что вам нужно нарисовать куб именно в таком повороте к зрителю, чтобы переднее ребро оказалось по центру задней грани. Опять же тут есть 2 варианта, зависящие от положения стрелки в билете. Либо геометрическая фигура раскрывается больше правой стороной, либо левой. Выше пример одного из билетов, который мы используем для тренировки.

9. Что нужно сделать
Нужно придумать композицию из геометрических тел, причем их должно быть не меньше 9 и не более 15. В рисунок нужно включить первоначальную связку с того ракурса, как указано в билете. Экзамен идет 4 часа. Формат листа всегда вертикальный А3.

Курс
Композиция МАрхИ

Курс
Композиция МАрхИ

(открыт) Перспектива, линия горизонта, точки схода

(открыт) Куб — построение из эллипса

(открыт) Сфера — построение

(открыт) Шестигранная призма — построение

(открыт) Построение сетки (вид сверху)

Все видеоуроки >>

Ответьте на 3 вопроса и узнайте, сколько занятий вам понадобится, чтобы поступить в ваш ВУЗ

Получите чек-лист из 3-5 важнейших действий, которые приводили учеников к поступлению, а также ошибок, из-за которых они оставались на второй год.

Ответить на 3 вопроса
и получить чек-лист

Подготовьтесь к МАрхИ, ГУЗ, МГСУ за 6 месяцев в мини-группах до 6 человек

5 из 6 наших учеников поступают
через 6 месяцев обучения

• Обучение рисунку, композиции, черчению от 2-х месяцев для поступления в региональные ВУЗы, от 6 месяцев — в МАрхИ, ГУЗ, МГСУ
• До 3-х раз больше времени на ученика: индивидуальное обучение в группах до 6 человек
• Ваш прогресс виден в цифрах. Ежемесячный экзамен по 100-балльной шкале

Бесплатное 1-ое занятие

Посмотрите как мы учим

Подготовьтесь к МАрхИ, ГУЗ, МГСУ за 6 месяцев в мини-группах до 6 человек

5 из 6 наших учеников поступают
через 6 месяцев обучения

• Обучение рисунку, композиции, черчению от 2-х месяцев для поступления в региональные ВУЗы, от 6 месяцев — в МАрхИ, ГУЗ, МГСУ

• До 3-х раз больше времени на ученика: индивидуальное обучение в группах до 6 человек

• Ваш прогресс виден в цифрах. Ежемесячный экзамен по 100-балльной шкале

Бесплатное 1-ое занятие

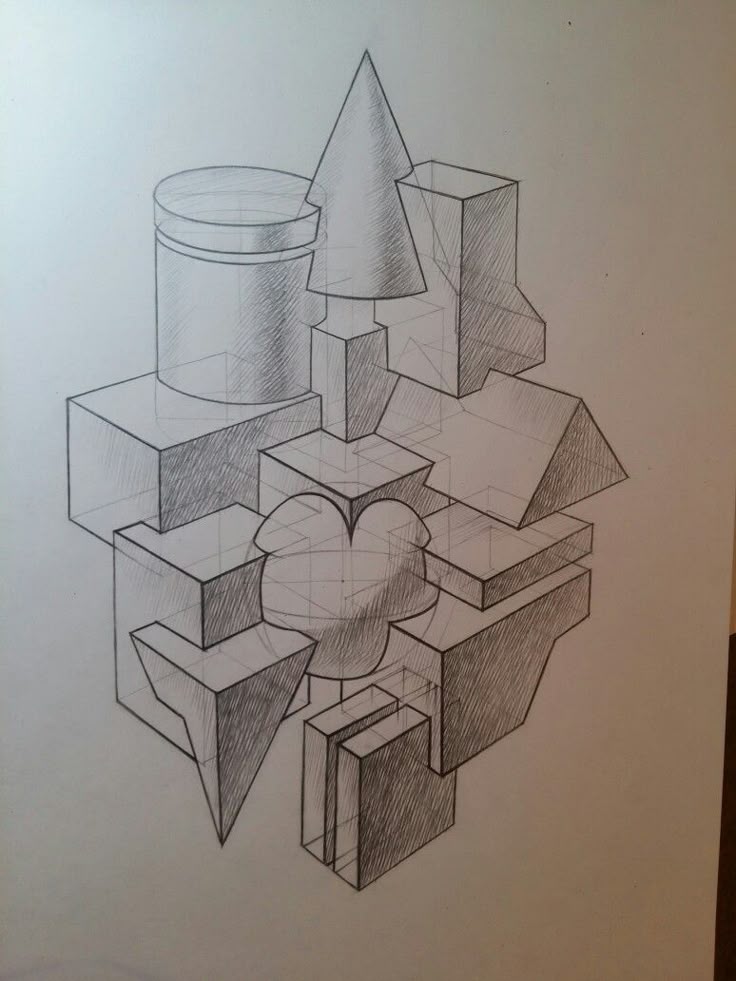

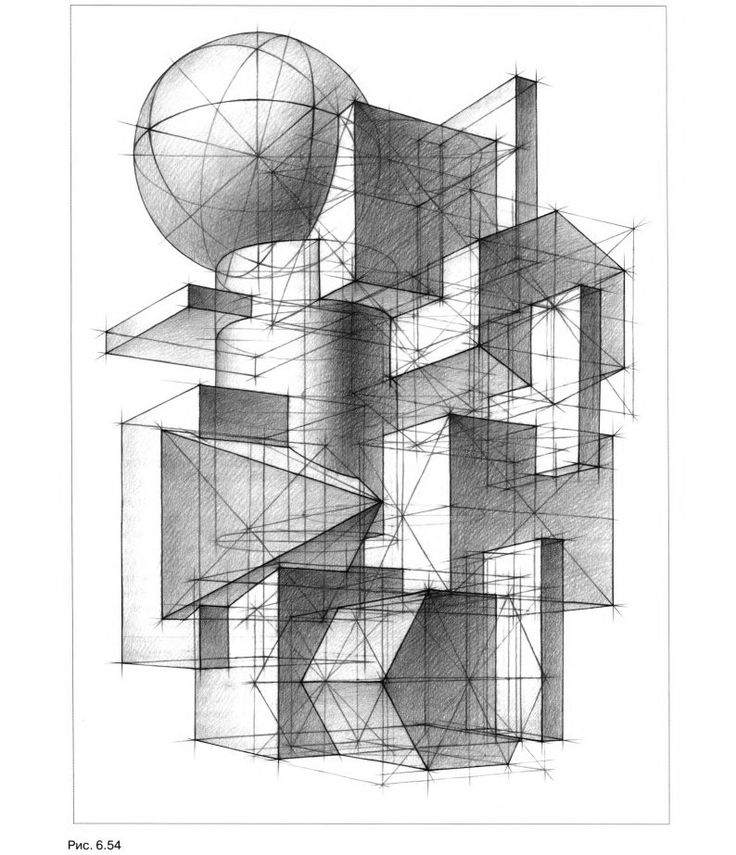

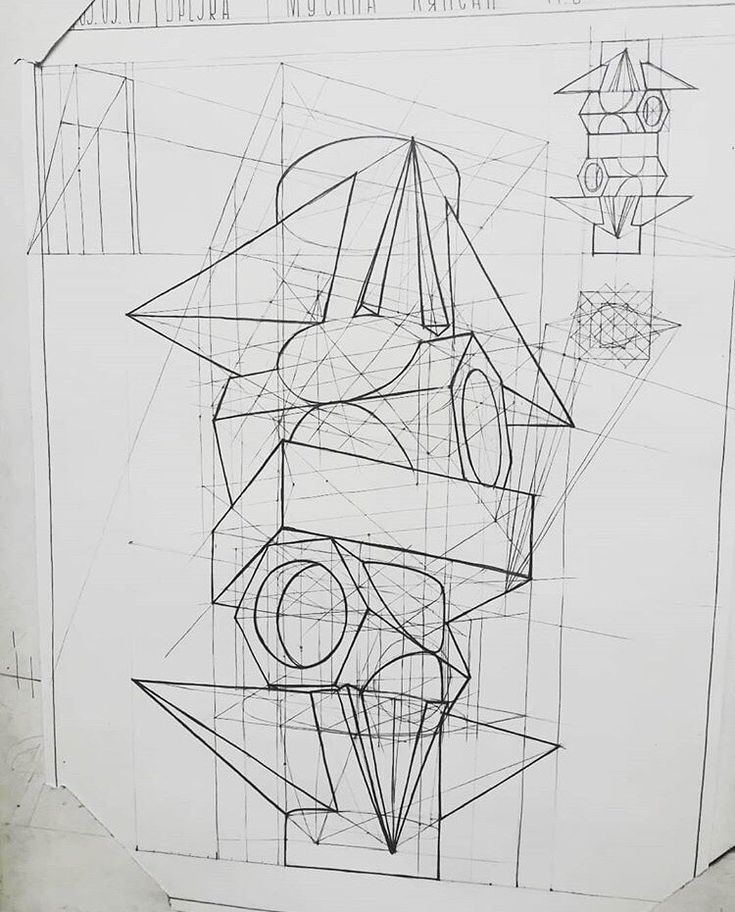

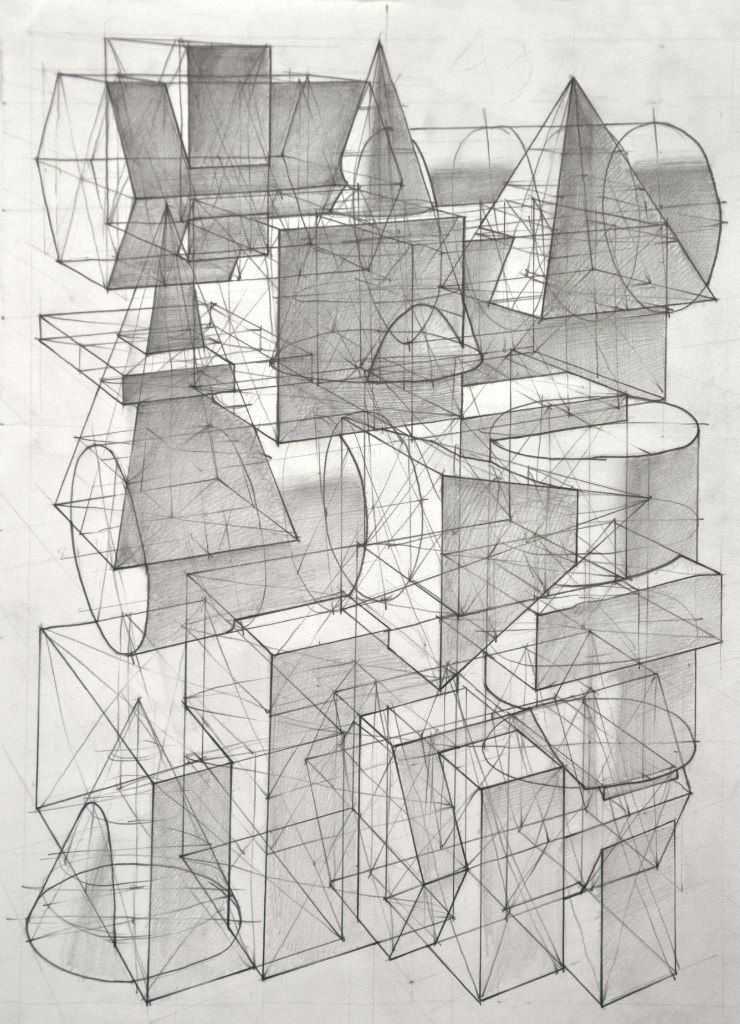

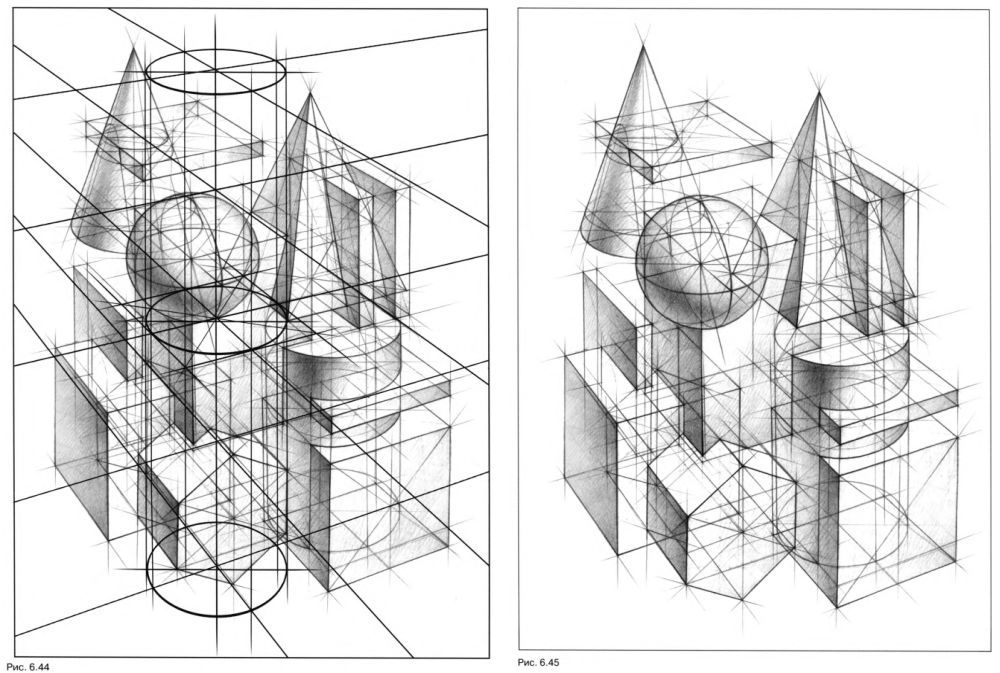

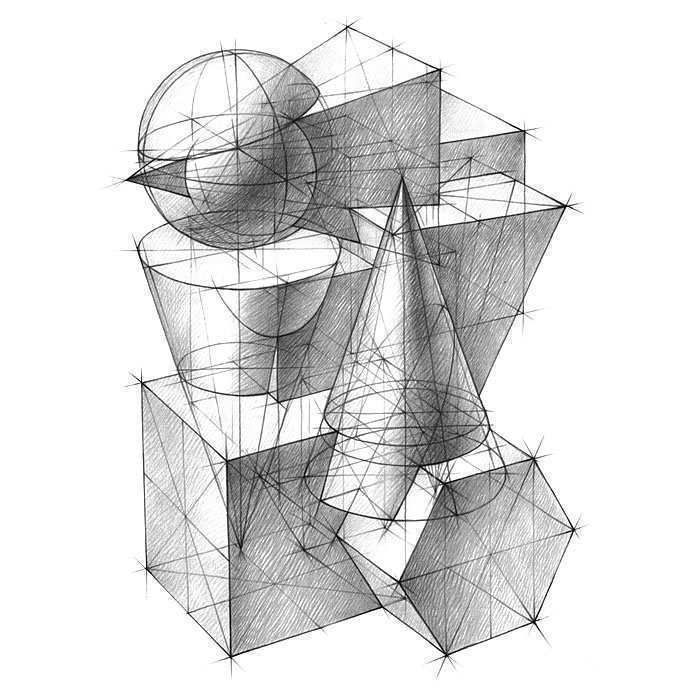

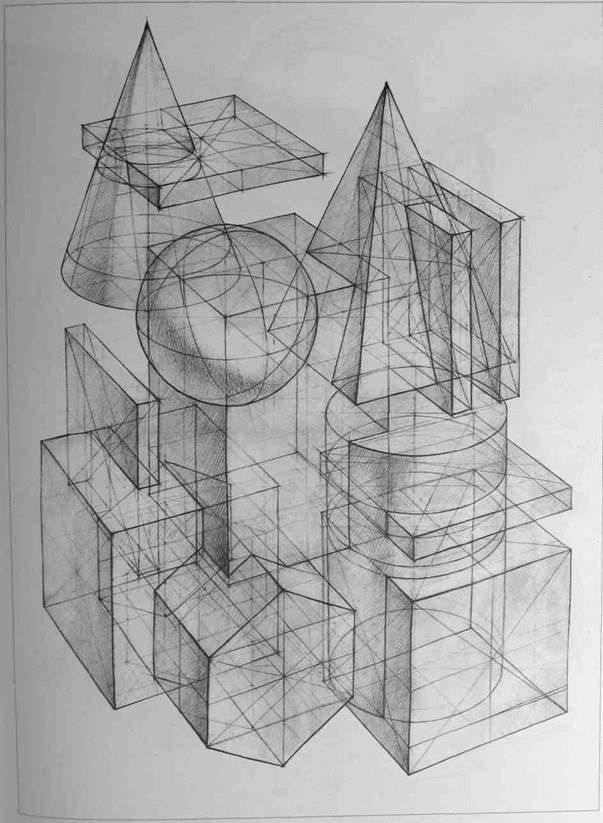

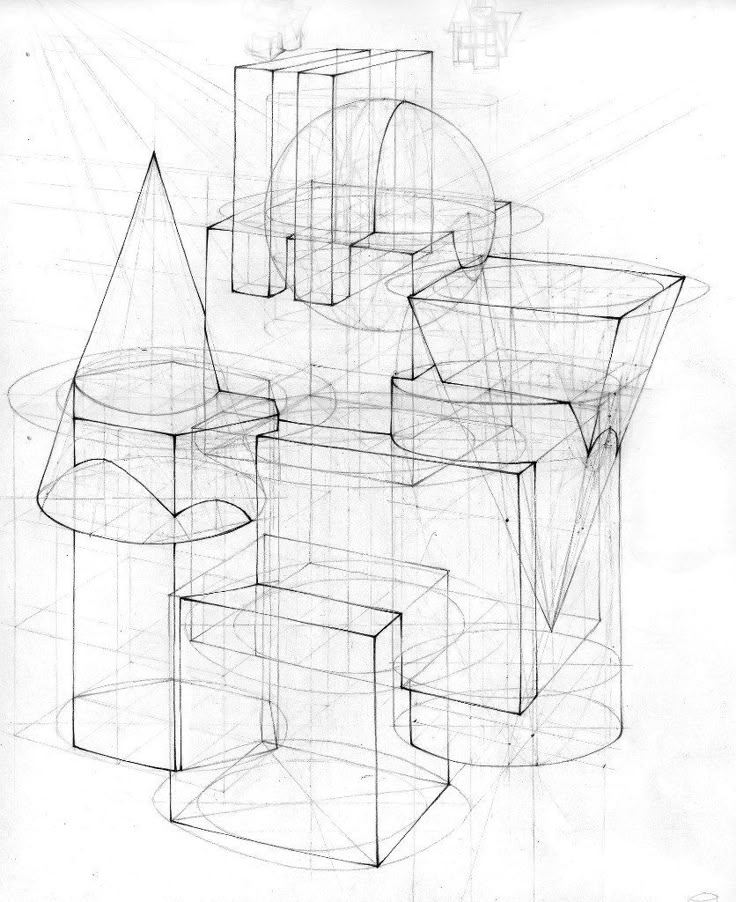

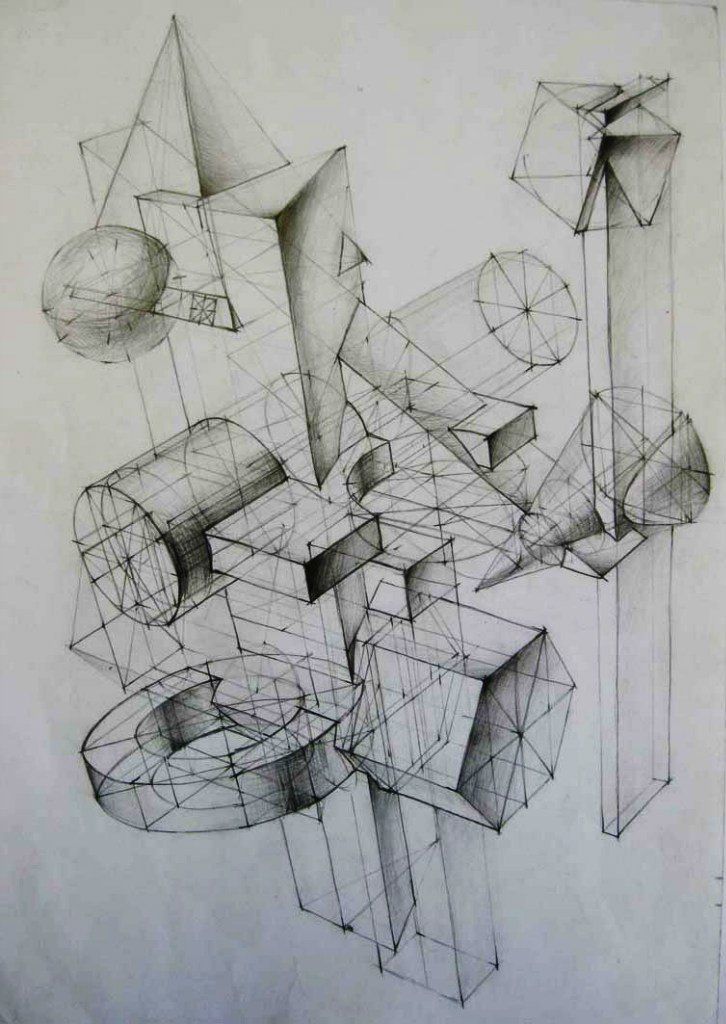

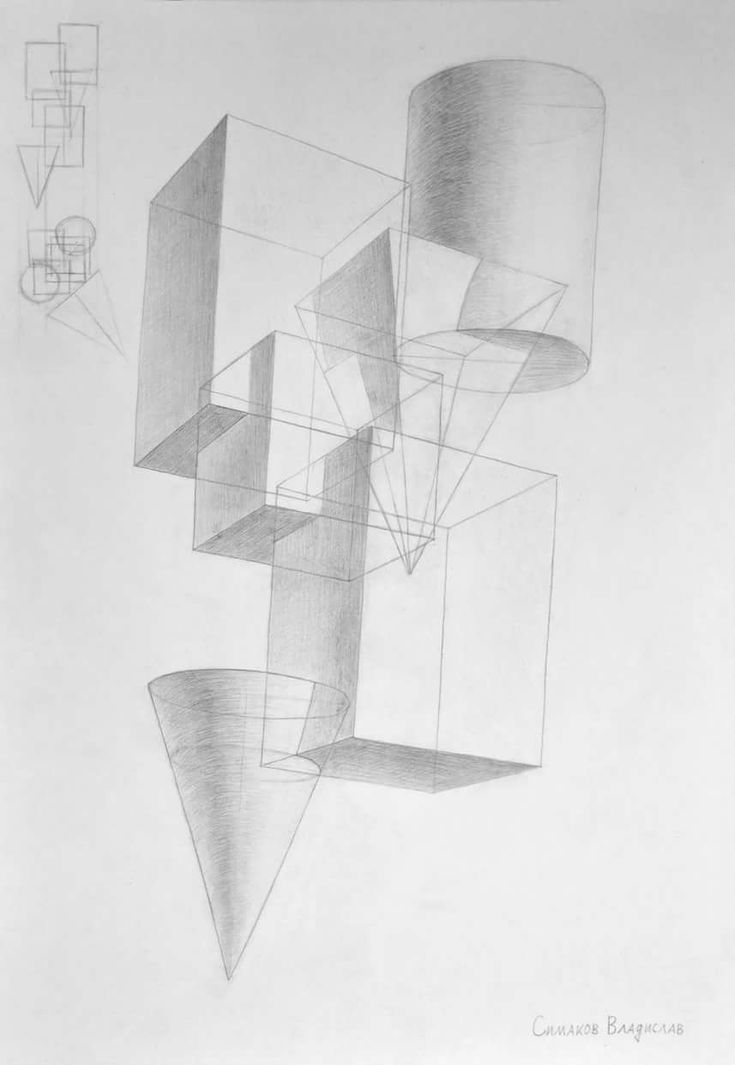

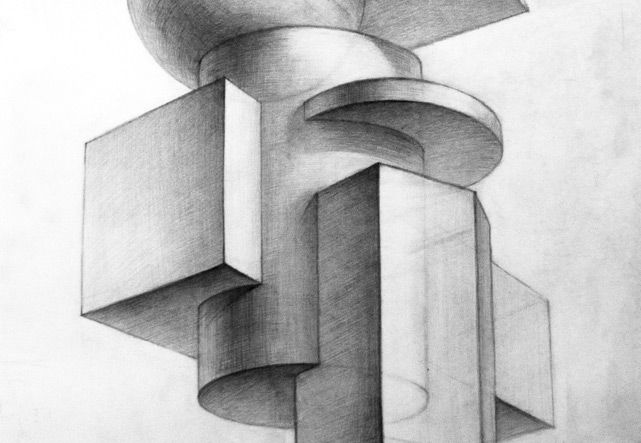

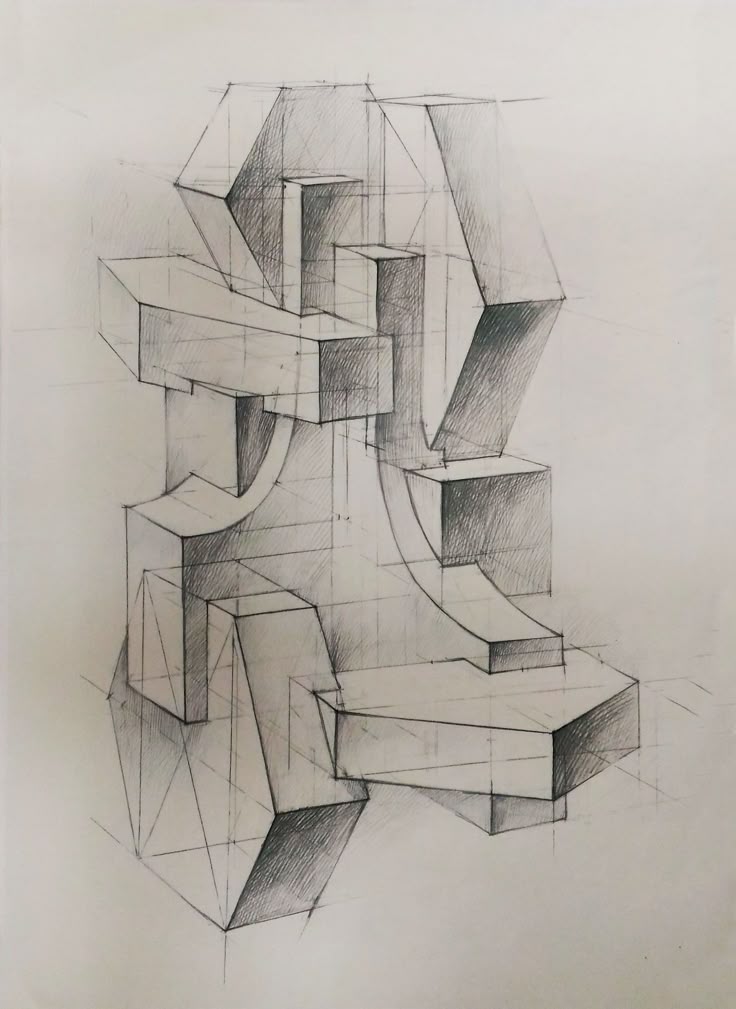

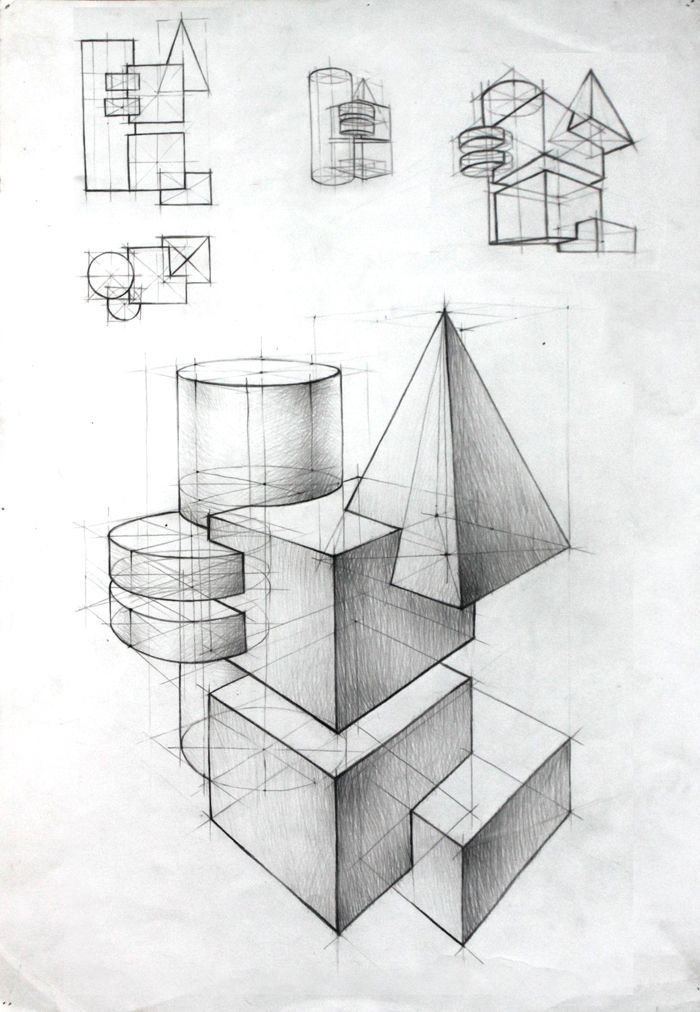

Врезка фигур рисунок – 72 фото
