Монтаж теплоизоляции ТЕХНОНИКОЛЬ в конструкциях плоской кровли
Толщина теплоизоляционного слоя принимается на основании теплотехнического расчёта в соответствии с требованиями СП 50.13330.
Расчетные параметры окружающей среды для различных регионов принимаются по СП 131.13330.
Правила монтажа теплоизоляционного слоя
Укладку теплоизоляционных плит по профилированному листу следует производить, располагая длинную сторону плит утеплителя перпендикулярно направлению гофр профилированного листа.
Во избежание продавливания утеплителя между гофрами профнастила, его укладка без дополнительных выравнивающих слоев (цементно-стружечной плиты или плоского хризотилцементного листа) возможна, если толщина слоя утеплителя (b) больше половины расстояния между гребнями профнастила (a), т.е. b ≥ а/2
При этом минимальная площадь поверхности опирания утеплителя на ребра профнастила составляет не менее 30%.
При устройстве теплоизоляционного слоя из двух и более слоев швы между плитами следует располагать в разбежку, обеспечивая плотное прилегание плит друг к другу.
1 – нижний слой плит; 2 – верхний слой плит
Швы между плитами утеплителя должны быть не более 5 мм. Теплоизоляционные плиты одного слоя рекомендуется укладывать со смещением в соседних рядах, равным половине их длины. Стыки верхнего слоя теплоизоляционных плит рекомендуется размещать со смещением не менее 200 мм относительно стыков нижнего слоя.
Методы крепления теплоизоляции
Теплоизоляционные плиты могут быть уложены свободно, приклеены к нижележащему слою или механически закреплены к несущему основанию. При укладке необходимо обеспечивать ровность верхней плоскости теплоизоляционного слоя.
Свободная укладка теплоизоляционных плит возможна при наличии сверху балластного слоя, обеспечивающего неподвижность плит при их эксплуатации. Масса балласта должна быть рассчитана на воздействие ветровых нагрузок с учетом требований СП 20.13330. При этом при производстве работ необходимо предусмотреть меры по предотвращению смещения теплоизоляционных плит, в том числе при ветровом воздействии.
Крепление плит размером 1000×500 и 1200×600 осуществляется из расчета 2 крепежа на верхнюю плиту при условии устройства кровли методом механической фиксации и не менее 5 крепежей при условии сплошной приклейки кровли к поверхности теплоизоляции, кашированной стеклохолстом.
Крепление плит размером 2400×1200 осуществляется из расчета 6 крепежей на верхнюю плиту при условии устройства кровли методом механической фиксации и не менее 9 крепежей при условии сплошной приклейки кровли к поверхности теплоизоляции, кашированной стеклохолстом.
Крепление устанавливается на всю толщину утепления.
При устройстве многослойного утепления нет необходимости крепить каждый слой отдельно. В этом случае крепление устанавливается в верхний слой теплоизоляционных плит на всю толщину утепления.
Для крепления применяются крепежные элементы, используемые для крепления водоизоляционного ковра.
При монтаже кровельных систем с использованием пенополиизоцианурата наиболее выгодным для применения являются плиты с размером 2400×1200 мм.
В этом случае уменьшается количество швов и увеличивается скорость производства работ. Количество специальных индукционных крепежей определяется, согласно ветровому расчету по методике, рекомендуемой Компанией ТЕХНОНИКОЛЬ.
При укладке плит из экструзионного пенополистирола крепеж рекомендуется устанавливать только в один край, где L-образная кромка закрепляемой плиты прижимает соседнюю плиту.
Теплоизоляционные плиты PIR, кашированные стеклохолстом, и плиты из каменной ваты могут быть приклеены к нижележащему слою с помощью горячей мастики БНК 90/10 (МБКГ, мастика кровельная горячая ТЕХНОНИКОЛЬ №41).
Плиты из экструзионного пенополистирола на инверсионных крышах рекомендуется укладывать в один слой с соединением в паз (шпонку) для предотвращения накопления просочившейся с поверхности крыши воды между слоями теплоизоляции.
При укладке теплоизоляционных плит в два слоя толщина верхнего слоя должна быть не меньше толщины нижнего слоя теплоизоляции.
В случае приклейки битумно-полимерного материала к поверхности плит PIR, кашированных стеклохолстом, перед приклейкой поверхность теплоизоляции необходимо обработать Праймером ТЕХНОНИКОЛЬ №01.
#крыша #кровля #плоская #утепление #ти #основание #ПГС #КМС #Поддержка #Проектирование #Консультация #техническая #конструкция #описание #типы #виды #кв #каменная #вата #pir #пир #пенополиизоцианурат #монтаж #как #смонтировать #устройство #шеф-монтаж #хпс
Оцените эту статью
4.
5
(10)
Монтаж теплоизоляции для труб и инженерных сетей минераловатными цилиндрами
Наша компания осуществляет монтаж изоляции трубопроводов любой сложности. На собственном производстве мы быстро изготовим минераловатные цилиндры нужного размера и защитное покрытие . Профессиональные монтажники с большим опытом изоляционных работ грамотно и в срок выполнят все монтажные работы.
После выполнения монтажных работ производится замер температуры на поверхности изоляционного слоя, который гарантирует снижение температуры и тепловых потерь до нормативных и обеспечит выполнение требования техники безопасности по эксплуатации трубопроводов.
Также предлагаем услуги:
Монтаж теплоизоляции газовых и паровых турбин, а также основного и вспомогательного технологического оборудования на производственных предприятиях для снижения тепловых потерь и повышения энергоэффективности;
Монтаж паровых и газовых турбин.
Паровых котлов и котлов утилизаторов, печей, бойлеров, теплообменных аппаратов. Насосов и эжекторов, ёмкостей и баков, промышленных агрегатов;Монтаж деаэраторов и других сосудов. Частей систем вентиляции и кондиционирования. Запорной и регулирующей арматуры.
Паровых котлов и котлов утилизаторов, печей, бойлеров, теплообменных аппаратов. Насосов и эжекторов, ёмкостей и баков, промышленных агрегатов;
Теплоизоляция емкостей и резервуаров, баков, бойлеров и деаэраторов, используемых в промышленности для хранения различных жидкостей
В зависимости от особенностей технологических процессов, применяемых на производстве, эти ёмкости отличаются формой, размерами и диапазоном рабочих температур.
Чтобы обеспечить стабильность температурного режима внутри, сохранность энергию, а также обеспечить персоналу условия труда согласно всем санитарным нормам, избежать ожогов, обморожений важно своевременно и эффективно проводить работы по изоляции резервуаров.
Обмуровка
Обмуровка – это нанесение специальных огнеупорных материалов, изолирующих наружную поверхность котлов и печей от продуктов сгорания и высокой температуры топки.
– возможность наслаивания;
– гибкость при любых температурах;
– высокие теплоизоляционные свойства;
– высокие прочностные характеристики, даже при высокой температуре.
Такие требования к теплоизоляционным материалам, обусловлены не только высокой температурой самого котла или печи, но и особенностями их конструкции. К изоляционным материалам, которые используются для обмуровки, предъявляются особенные требования.
Они должны выдерживать высокую температуру, отлично ложиться на сложную поверхность конструкции котла, а также сдерживать выделение тепла самим котлом и обеспечивать безопасную температуру на поверхности.
Мы выполняем обмуровку всех видов.
Изоляция фасадов зданий
Работы по изоляции фасада подразумевают утепление наружных стен здания. Раньше этот вопрос решался за счет увеличения толщины стеновых конструкций. С появлением современных изоляционных материалов и технологий появились и другие способы.
Сегодня практикуются два типа изоляции фасадов зданий: тонким штукатурным слоем и вентилируемым утеплением. Отличие между ними заключается в технологии монтажа и выборе самих материалов.
Демонтаж и утилизация тепловой изоляции
Демонтаж изоляции производится в порядке, обратном монтажу изоляции. Все снятые при демонтаже старые материалы низкого качества, а также произвольные смеси из остатков материалов при ремонте изоляции не используются и подлежат утилизации. Порядок работ при демонтаже:
– демонтаж старого защитного покрытия, изоляции или футеровки;
– аккуратный сбор мусора на объекте строительства;
– транспортировка мусора в специально отведенные места;
– зачистка поверхности вновь изолируемых участков;
Наша компания подберет оптимальный для Заказчика вариант утилизации демонтированных материалов с обеспечением экологических требований и охраны труда при демонтажных и утилизационных работах.
Описание метода установки теплоизоляции на трубы – Описание метода HQ
Ниже приводится подробное описание метода нанесения теплоизоляции на трубы, фитинги и соединения оборудования.
Изоляция из силиката кальция используется для теплоизоляции внутренних трубопроводов и фитингов.
Изоляция из перлита часто используется там, где попадание воды в изоляционную систему может вызвать коррозию или технологические проблемы, например, наружные трубопроводы, фитинги и оборудование.
Изоляция из минеральной ваты используется для горячей изоляции трубопроводов, где требуется разборка, таких как клапан, фланец, бак, резервуар, насос и т. д.
Алюминиевый лист используется для внешней облицовки изоляции трубопровода.
| Материалы | Плотность (кг/м3) | Рабочая температура (°С) | Термальный проводимость Вт/(м.К) | Прочность на изгиб (Н/см2) | Прочность на сжатие (Н/см2) | Формула расчета теплопроводности для ссылка Вт/(м.К) 0 : температура (°C) | ||||||
| Силикат кальция | 220 | Макс. 1000 | 100°С | 0,065 | 30 | 45 | (0<= θ <=300) 0,0535 + 1,16X10-4X θ (300< θ <=800) 0,0612 + 3 . 3 8 х 10 -5 х θ + 1,95X10-7 X θ 2 | |||||
| 200°C | 0,077 | |||||||||||
| 300°C | 0,088 | |||||||||||
| 400°С | 0,106 | |||||||||||
| 500°C | 0,127 | |||||||||||
| Перлитовая изоляция | 250 | Макс. 900 | 0,072 | 25 | 25 | 0,0632 + 1,26X10-4 X θ + 2,67X10-8 X θ2
(0<= θ <=800) | ||||||
| Плотность (кг/м3) | Рабочая температура (°С) | Теплопроводность Вт/(м. | Формула расчета теплопроводности для справки Вт/(м·К) 0 : температура (°C) | |||||||||
| Макс. 100 | Макс. 600 | 0,044 | (-20<= θ <=100) 0,0337 + 0,000151 X θ (100< θ <=600) 0,0395 + 4,71X1O-5 X θ + 5.O 3X1O -7 X θ 2 | |||||||||
К) при средней темп. 70°СИзоляционные работы должны выполняться в соответствии с утвержденным планом управления охраной труда и техникой безопасности и местными нормами по охране окружающей среды.
Выполняйте работу таким образом, чтобы свести к минимуму шум, вибрацию и другие помехи. Соблюдайте все действующие правила и применяйте все средства контроля окружающей среды.
Для предупреждения на перекрестке между дорогой общего пользования и подъездной дорогой должны быть установлены необходимые баррикады, таблички безопасности и сигнальные лампы.
Мероприятия по обеспечению безопасности должны осуществляться в соответствии с планом обеспечения безопасности.
Все инженеры и рабочие на площадке проходят обучение в соответствии с планом обеспечения безопасности. Контактные телефоны больницы, полицейского участка и любых других соответствующих органов будут переданы инженерам для принятия необходимых мер на месте происшествия.
Все рабочие должны носить стандартное защитное оборудование.
Во время сварки следует носить защитное снаряжение, чтобы избежать поражения электрическим током.
Необходимо соблюдать минимальное безопасное расстояние от работающего оборудования.
Общие требования к применению изоляции
Однослойная изоляция должна быть установлена плотно и аккуратно. Двухслойный укладывается отдельными слоями в один слой, при этом второй слой должен располагаться в шахматном порядке по отношению к первому, чтобы исключить совпадение швов.
Изоляция, насаженная на штифты, должна удерживаться скоростными шайбами.
Затем штифты следует согнуть к шайбам (не срезая штифты). Стандартная длина штифта составляет 38 мм за пределами изоляции.
Изоляция плиты или планки склепа, которая должна быть насажена на штифты, расположенные на расстоянии примерно 305 мм x 305 мм.
для клапанов и фитингов размером 4 дюйма и более изоляция должна состоять из (а) предварительно отформованной изоляции, изготовленной для соответствия конкретному фитингу или клапану, или (b) предварительно отформованной изоляции трубы, скошенной или обрезанной в соответствии с требованиями конкретного фитинга. или клапан.
В любом случае толщина и тип изоляции должны быть такими же, как у изоляции соседней трубы.
Фланцевые соединения на изолированных трубопроводах не должны закрываться до тех пор, пока трубопровод не пройдет удовлетворительные гидроиспытания.
Изоляция на трубе, прилегающей к фланцам, должна иметь достаточное сужение назад, чтобы в будущем можно было снять фланцевые болты.
Фланцы должны быть покрыты изоляцией увеличенного размера того же типа и толщины, что и изоляция соседней трубы, и должны перекрывать изоляцию трубы не менее чем на 51 мм.
Кольцевое пространство между фланцем и покрытием трубы должно быть заполнено рыхлой изоляционной ватой.
Изоляция, покрывающая фланцы, должна быть установлена таким образом, чтобы ее можно было снять без повреждения покрытия соседней трубы.
Процедура теплоизоляции и футеровки
Перед установкой любого изоляционного материала (плита из минеральной ваты или одеяло из минеральной ваты, высокотемпературная секционная изоляция труб из минеральной ваты) вся поверхность трубопровода должна быть тщательно очищена.
Материал достаточной толщины должен быть хорошо стянут проволокой из нержавеющей стали слой за слоем. Диаметр провода должен зависеть от наружного диаметра изоляционного трубопровода в соответствии с приведенной ниже таблицей.
Изоляционная крышка | Диаметр провода |
0–150 мм | #20 (0,9ммᵠ) |
151-400 мм | #18 (1,2 мм?) |
| 401 мм и выше | #16 (1,6 мм?) |
После установки изоляционных покрытий все зазоры стыков должны быть заполнены герметиком того же качества, что и изоляционные покрытия.
При многослойной укладке все линии продольного и поперечного шва не должны располагаться на одной линии. Верхние линии продольных швов должны отстоять не менее чем на 15° от нижних линий продольных швов, а линии продольных швов каждого слоя должны располагаться выше и отстоять не менее чем на 15° от нижних линий продольных швов, а линии продольных швов каждого слоя должны быть отстоят друг от друга. верхнее и нижнее расстояние должно быть более 100 мм.
Изоляционный лист (плоский алюминиевый лист) устанавливается и фиксируется саморезами (с полукруглой головкой) с нахлестом более 15 мм по продольной линии трубопровода.
Наружные листы должны быть уложены внахлест вниз для предотвращения попадания дождевой воды. Установите линии бокового шва, внешний лист должен быть перекрыт более чем на 50 мм обжатыми соединениями на конце каждого листа, см. рисунок ниже.
Горизонтальные и вертикальные трубопроводы должны быть изолированы кольцевыми опорами для предотвращения проскальзывания между изоляционным материалом и футеровкой.
Если не требуется иное, кольцевые опоры должны использоваться для всех трубопроводов с внешним диаметром более 150 А и толщиной изоляции более 75 мм, см. рисунок ниже.
Наружные трубопроводы должны быть изолированы с помощью уплотнений для предотвращения попадания дождевой воды из трубных подвесок и подвесных стержней, см. рисунок ниже.
Концы каждой изолированной трубы должны быть покрыты формой хризантемы, см. изображение ниже.
Теплоизоляция отводов
Отводы обычно должны быть изолированы из того же материала из силиката кальция и минеральной ваты, что и для прямых трубопроводов.
Материал должен быть обрезан по углу изгиба и правильно уложен, чтобы не было больших зазоров по линиям стыковых швов.
Для установки изоляционного материала на отводах поверхность изоляции должна быть полностью очищена, а вырезанный материал вдоль угла изгиба должен быть надлежащим образом подогнан и стянут проволокой из нержавеющей стали.
Все линии швов стыков изоляции должны быть полностью герметизированы одним и тем же материалом изоляции.
В случае многослойной изоляции линии шва, как продольные, так и поперечные, не должны располагаться в одном и том же месте. Каждая линия шва должна располагаться в шахматном порядке, см. рисунок ниже.
На труднодоступных участках изоляции, таких как колена с раструбом, должны быть установлены и затянуты маты из минеральной ваты с помощью проволоки из нержавеющей стали, чтобы они хорошо подходили по углу.
Все линии швов изоляционных стыков должны быть полностью герметизированы одним и тем же изоляционным материалом.
В случае многослойной изоляции линии шва, как продольные, так и поперечные, не должны располагаться в одном и том же месте. Каждая линия шва должна располагаться в шахматном порядке.
Для футеровки изолированных отводов верхний лист должен быть перекрыт не менее чем на 15 мм путем фиксации саморезами (с полукруглой головкой) вдоль продольной линии трубопровода.
Верхний лист должен быть уложен внахлест вниз для предотвращения попадания дождевой воды.
Оттяжка для перпендикулярных стыков от продольной линии трубопровода, лист должен быть скошен и обжат саморезами (с плоской головкой). См. рисунок ниже.
Для отводов с малым углом изгиба, на которые невозможно установить стандартную изоляцию, такую как штампованная изоляция, защитная крышка в форме колена или сборная защитная крышка.
Изоляция клапанов и фланцев
Клапаны сварного типа
Малый диаметр (50 мм и меньше)
Покрытие из минеральной ваты должно непрерывно устанавливаться на прямолинейных трубопроводах с регулировкой толщины покрытия, чтобы избежать соединительных стыков.
Обшивка также должна быть установлена таким же образом, чтобы сохранить цельную установку без соединительных швов.
Изоляция для среднего диаметра (диаметр > 50 мм)
Для установки коробчатой крышки клапана, изготовленной заводским способом из листового утеплителя, облицованного изоляционным материалом из минеральной ваты.
Толщина изоляции коробки должна быть равна толщине изоляции трубопровода, а размер нахлеста между крышкой клапана и изолированным трубопроводом должен быть равен толщине изоляции трубопровода при сохранении моноблочного способа монтажа. См. изображение ниже.
Теплоизоляция фланцев
Изоляция и футеровка должны быть установлены таким же образом, как изоляция трубопровода, но соединительные стыки должны сниматься для ремонта и технического обслуживания.
Для изоляции и футеровки фланцев цилиндрическая крышка фланца изготавливается из алюминиевого листа, облицованного минеральной ватой.
Зазор между фланцами и изоляционными крышками должен быть достаточно большим, чтобы болты фланцев можно было выкрутить в любом направлении для ремонта и технического обслуживания.
Изолированный трубопровод и крышки фланцев должны располагаться внахлест друг на друга, равный толщине изоляции трубопровода. См. изображение ниже.
Изоляция вспомогательного оборудования
Что нужно знать, прежде чем установить домашнюю изоляцию
Что знать перед установкой домашней изоляции.
теплоизоляция дома путем тщательной разработки плана перед установкой
Получите предложения от 3-х профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Утепление дома — это отличная инвестиция, которая способствует снижению расходов на электроэнергию и повышению комфорта и стоимости вашего дома.
Независимо от того, планируете ли вы установку изоляции своими руками или нанимаете профессионала, необходимо заранее учесть несколько моментов. Чтобы процесс рассрочки проходил максимально без стресса, составьте план игры и обдумайте все решения и необходимые действия, которые вам придется предпринять в отношении процесса.
1. Вдуваемый наполнитель в сравнении с баттами

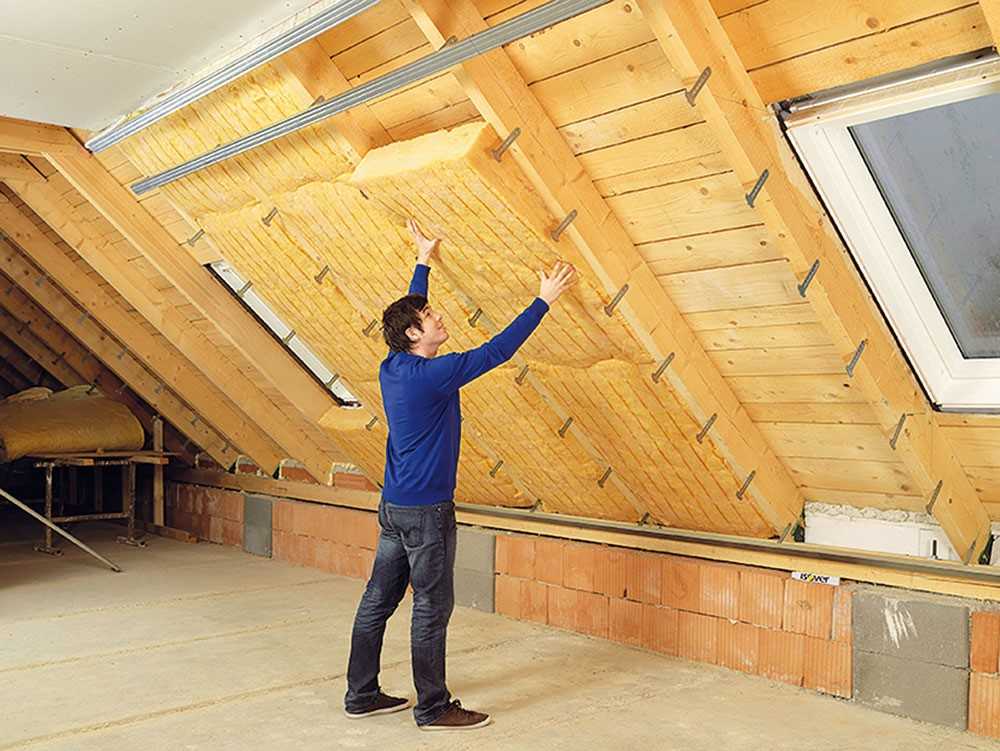

brizmaker – stock.adobe.com
Независимо от того, устанавливаете ли вы изоляцию самостоятельно или нанимаете профессионала, вам необходимо решить, какой тип изоляции вы будете использовать. Двумя наиболее популярными вариантами являются вдуваемая изоляция и ватная изоляция .
Вдуваемая изоляция (также известная как насыпная изоляция) производится из собранных небольших кусочков волокон. Выдувная машина устанавливает изоляцию и поэтому идеально подходит для помещений неправильной формы или помещений с препятствиями и/или низкими потолками. Войлочная изоляция, обычно изготавливаемая из нитей тканого стекловолокна, является одним из наиболее популярных видов изоляции и подходит для пространств без препятствий.
2. Выберите правильный материал для изоляции
Независимо от того, выберете ли вы вдуваемую изоляцию или изоляцию из войлока, существует множество материалов, и некоторые из них могут лучше подойти для вашего дома, чем другие. Найм подрядчика по утеплению может предоставить вам информацию обо всех доступных вариантах и лучшей изоляции для вашего дома.
Стекловолокно является наиболее распространенным изоляционным материалом, нагреваемым до жидкого состояния, скрученным в тонкие волокна и часто укладываемым в виде войлока или вдуваемым внутрь.
Утеплитель из стекловолокна – один из самых недорогих видов, негорючий и устойчивый к влаге.
К другим изоляционным материалам относятся:
Целлюлозная изоляция : Используемая как для войлочной, так и для вдуваемой изоляции и изготовленная из переработанных бумажных волокон, этот тип изоляции в некоторой степени подвержен повреждению влагой.
Изоляция из минеральной ваты : используется как для ватной, так и для нагнетаемой изоляции и изготовлена из каменных волокон или переработанного шлака, этот материал является огнестойким, но более дорогим, чем другие материалы.
Хлопчатобумажная изоляция : Используемая для ватной изоляции и созданная из волокон переработанной ткани, этот тип изоляции препятствует воздушному потоку и звуку и является одним из самых дорогих материалов.
3. Устранение утечек перед установкой изоляции
Перед установкой необходимо устранить все места утечек или зазоры, чтобы обеспечить выход воздуха, что делает изоляцию несколько бесполезной.
Кроме того, утечки подвержены поражению плесенью и плесенью, что также снижает функциональность изоляции. Если вы не знаете, как заделать или устранить течь, обратитесь к местному сантехнику.
4. Какие участки нуждаются в изоляции?
Обычно подрядчики рекомендуют утеплять чердак, стены, полы, подвальные помещения и подвалы. Установка изоляции в этих областях выгодна; это способствует экономии энергии в вашем доме.
5. Стоимость изоляции
Как правило, стоимость изоляции дома составляет от 1400 до 6300 долларов США , в зависимости от выбранного вами типа изоляции. Приблизительно от 90 379 0,30 до 1,50 доллара за квадратный фут, изоляция из войлока стоит немного меньше, чем вдуваемая изоляция, которая стоит от 1 до 2 долларов за квадратный фут.
6. Изоляция может оставаться частично видимой
Для многих домовладельцев важно знать детали установки; вы должны знать, что части вашей изоляции могут остаться видимыми после этого, особенно если изоляция взорвана.
Заглушки, необходимые для этого типа установки, часто заметны, поэтому будьте готовы переставить их, если это будет неудобно.

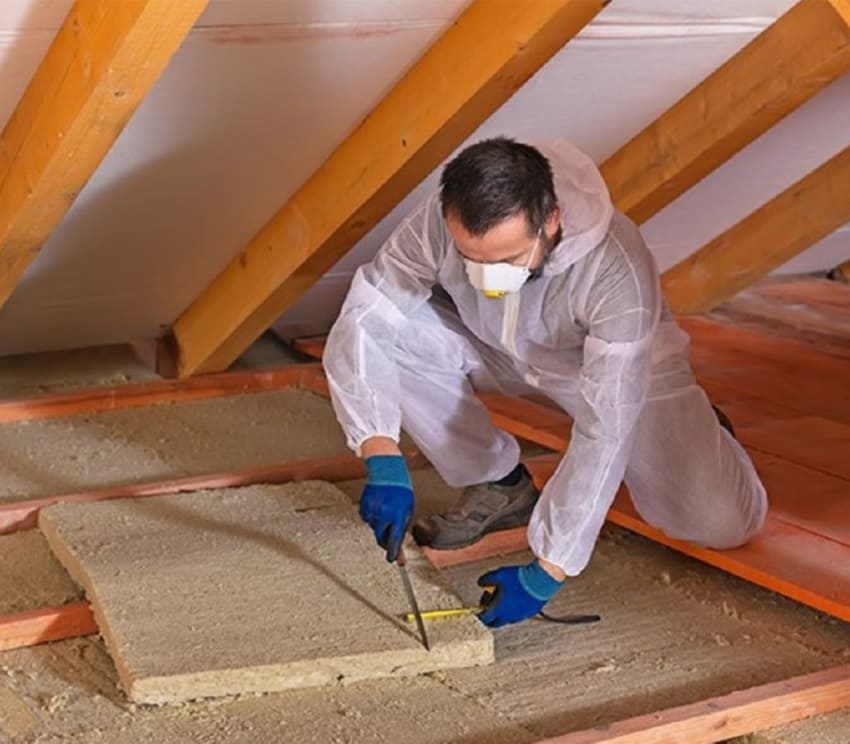

7. Соблюдайте меры предосторожности
Jasmin Merdan/ Moment via Getty Images
Если вы решите установить изоляцию самостоятельно, имейте в виду, что установка может быть грязной, пыльной и потенциально опасной. Вам понадобится маска, защитные очки и перчатки. Подумайте о том, чтобы надеть старую одежду или что-то, что вам не жалко испачкать. Прочтите все инструкции и следуйте рекомендациям по инструментам или технике безопасности.
Примечание : Убедитесь, что изоляция не находится напротив источников тепла, таких как проводка, освещение или водонагреватели, которые могут стать источником пожара.
Сделай сам или профессиональная рассрочка?
Если вы решите установить изоляцию самостоятельно, вы потратите меньше денег, чем если бы вы наняли профессионала. Тем не менее, проект является существенным и требует определенных временных затрат; это может занять от нескольких часов до двух дней.
Кроме того, тип выбранной вами изоляции повлияет на уровень сложности проекта.
Домовладельцы, как правило, могут установить изоляцию из войлока, в то время как для большинства других типов, как правило, требуются профессионалы. Кроме того, для решения конкретных вопросов безопасности может потребоваться участие эксперта. Некоторые из этих соображений безопасности включают:
Leaks that need repairments
Moldy or rotted areas
Lack of (or no) attic ventilation
Asbestos
Knob and tube wiring
Если вы столкнетесь с этими проблемами, обратитесь к профессиональному изолятору, который возьмет на себя эту работу или даст вам инструкции по предотвращению инцидентов.
