Технология монтажа сэндвич-панелей: пошаговая инструкция

Сэндвич-панели – полностью готовый к монтажу конструктивный элемент быстровозводимых зданий. Монтаж панелей может осуществляться в разных погодных условиях, за короткое время и с минимальными расходами. Главное – соблюдение технологии, благодаря чему строительные работы будут успешно завершены.

Шаг первый: доставка, выгрузка и хранение сэндвич-панелей

Ограждающие конструкции, называемые сэндвич-панелями, относятся к разряду универсальных строительных материалов. Они успешно используются для возведения торговых и логистических центров, складов, гаражей, помещений для скота и птицы. Эти блоки обладают отличными качествами, такими как:

экологическая безопасность;
долговечность;
устойчивость к огню;
изоляцией звука;
низкой теплопроводностью.

Но главным их достоинством является простота и быстрота сборки. Однако качественный монтаж сэндвич-панелей с минеральной ватой или пенополистиролом зависит от многих факторов. Их важно соблюдать, начиная с момента, когда готовая продукция отпускается производителем и отправляется на объект строительства.

Для доставки используется транспорт с погрузочной платформой. Упаковки панелей (пакеты) размещаются на ней так, чтобы по ширине они не выступали за ее пределы. Выступ за габариты платформы по длине допускается не больше, чем на 1 м. Погрузка пакетов делается не больше, чем в два яруса.

Выгрузка и складирование продукции проводится на ровной площадке, с покрытием. Упаковки блоков выгружаются с помощью крана. Под груз подводятся полосы стального профиля, к которым крепят стропы. Они расположены так, чтобы нагрузка была равномерной и не возникало перекосов. Сверху на панели кладут деревянные распоры, большие по размеру. Они защитят верхние листы продукции от повреждения при выгрузке.

Сохранение плоскостных габаритов важно, потому что успешная технология монтажа сэндвич-панелей зависит от целостности блоков и всех их пропорций.

После выгрузки пакеты устанавливают на деревянные подкладки, горизонтально. Для защиты от осадков материалы накрывают брезентом, а не полиэтиленом. Он будет пропускать лишнюю влагу и защитит от дождя и снега. Чтобы не повредить поверхность панелей, но ним нельзя ходить, на них ничего не ставят и их хранят в строго горизонтальном положении.

Шаг второй: подготовка к монтажу сэндвич-панелей

Перед началом работ пакеты освобождают от полиэтиленовой упаковки. К тому моменту, когда начинается монтаж стеновых сэндвич-панелей или ограждающих конструкций крыши, все работы по установке и фиксации вертикальных и горизонтальных несущих конструкций, а также их элементов, должны быть завершены. Они должны соответствовать вертикальным и горизонтальным стандартам, и находиться в одной плоскости. Это важно для того, чтобы при креплении блоков не возникали искажения плоскостей и нарушения целостности их соединения.

Подъем изделий на высоту для крепления выполняется с помощью специального пневматического захвата. Этот способ защищает поверхность блоков от повреждений.

Если такого устройства нет под рукой, его заменит пара струбцин, которые закреплены на коромысле, которое подвешено на монтажных стропах. Фиксация изделия делается вручную.

Монтаж осуществляется по проекту, который предусматривает, что панели будут целиком использованы при строительстве. Но иногда возникает нужда разрезать их на части. Для этого рекомендуется использовать:

консольную пилу;
электролобзик;
ножницы.

Первые два устройства должны быть с пилками, имеющими мелкие зубья с коротким шагом. Благодаря им срез будет ровным, без разрывов, он не повредит защитный слой и краску. Во время резки опилки сразу удаляют.

Категорически запрещено пользоваться режущим инструментом абразивного типа (болгарки). Он разрушает защиту, рвет металл и оставляет «накипь» из мелкой стружки. Работы по подрезке панелей ведутся на специальном столе с мягким покрытием.

Больше об инструментах и приспособлениях для монтажа читайте:

Инструменты и захваты для подъема и монтажа сэндвич-панелей

Шаг третий: подбор и использование крепежных изделий

Технология монтажа сэндвич-панелей предусматривает, что фиксация изделий делается только к металлу. Навешивать панели прямо на кирпичные или бетонные стены не рекомендуется, это неправильно.

В качестве крепежей используют самосверлящие болты, снабженные резиновым уплотнителем. Это нужно, чтобы защитить отверстие от попадания в него дождевой воды, снега, пыли и грязи.

Длина болтов подбирается, исходя из суммы толщины панелей и характеристик металлоконструкции. К полученной сумме добавляют еще 5 мм в качестве «запаса». А количество болтов, нужных для фиксации одного блока, рассчитывают исходя из того, что для монтажа нужен 1 крепеж на 1 кв. м.

Для работы с саморезами кроме оборудования для их завинчивания будет нужен молоток и кернер. Это облегчит работу и позволит избежать ошибок при разметке. Крепежи ввинчивают под прямым углом к поверхности несущей конструкции. Отклонение от этого показателя не допускается, это нарушит технологию и может стать причиной обрушения плит.

Для того, чтобы фиксация делалась качественно, на колоннах или несущих конструкциях делаются отметки, которые показывают верх и низ каждой панели. Такие же отметки делают в местах, где будут оконные и дверные проемы, а также технологические отверстия. При этом учитываются размеры панели, зазор между ними и замком.

О том, как правильно подобрать крепление, читайте:

Саморезы для сэндвич-панелей по металлу и бетону: длина, диаметр, таблица разрушающих нагрузок

Шаг четвертый: монтаж стеновых ограждений

Инструкция монтажа сэндвич-панелей предусматривает несколько основных действий. Первое: подача изделия к месту крепления. Для этого используют струбцины или вакуумный захват. Отметки на панели совмещают со значками на колоннах.

Отметим, что расстояние между торцами плит, а также между плитой и цоколем, крышей или стенами из другого материала не превышает 30 мм.

Следующее действие – монтаж стеновых сэндвич-панелей. Его начинают с цоколя. Уровнем выверяют соответствие блока горизонтали и вертикали. После этого кернят метку под отверстие и высверливают болт. При этом расстояние от верхнего и нижнего края не должно быть меньше 100 мм. Отступ от вертикального стыка составляет не более 50 мм. Для крепления угловых секций нужно не менее 5 крепежей.

Между плитой и опорной конструкцией располагается прокладка из термически устойчивого материала. Торцы панелей покрывают в местах стыков бутилкаучуковой лентой. Силиконовые герметики недопустимы по технологии.

После того, как все саморезы ввинчены, нужно удалить прокладки и переходить к фиксации следующего блока. Операция повторяется до завершения кладки всей горизонтальной поверхности.

Торцы панелей закрываются специальными термостойкими прокладками по ширине изделия. В узловых соединениях используют доборные элементы.

Шаг пятый: укладка покрытия кровли

Монтаж кровельных сэндвич-панелей начинается с первого от края крыши ряда. Важно учесть, что должен быть сделан свес, размером не меньше 300 мм, если другое не предусматривается проектом. Для этого срезают часть металлического листа и удаляют минеральную вату. Она не должна выступать за стену.

Первую панель ставят «открытой» волной по направлению к торцу объекта. Ее понимают при помощи описанного выше приспособления и кладут параллельно стене. Если линию не удастся выдержать, край кровли получится ступенчатым.

Зазору между стыками делаются такими же, как и у стен, то есть в 1,5 мм. Для этого используют такие же приспособления.

Порядок крепления также аналогичен описанному выше. Но по углам кровли крепеж делают 4 болтами из-за ветра. Для фиксации боковых сторон крыши берут по 3 самореза на одну прогонную панель.

Читайте подробнее:

Кровля из сэндвич-панелей: технология монтажа, минимальный уклон, узлы примыкания

Работники, выполняющие установку ограждающих конструкций на крыше, обязаны носить специальную легкую обувь с мягкой подошвой. Грубые ботинки могут повредить декоративно-защитный слой панели.

Завершает процесс сборки крепление отделочных и декоративных элементов. Для этого используют заклепки. По окончании работ с каждой панели аккуратно снимается защитная пленка, которая наклеена на ее поверхность. Также поверхность панелей очищают от пыли и случайных загрязнений мыльным раствором и мягкой тканью.

По вопросам приобретения качественных сэндвич-панелей и строительства БМЗ обращайтесь к менеджеру ООО «НТК»!

Монтаж сэндвич-панелей: технология и особенности сборки

От правильности монтажа сэндвич-панелей зависит надежность и долговечность объекта. Перед проведением работ по укладке оцените качество строительного материала, доборных элементов и комплектующих. Из этой статьи вы узнаете о технических характеристиках сэндвич-панелей, области их применения, правилах установки.

Содержание

Особенности сэндвич-панелей
Стандартные размеры сэндвич-панелей
Преимущества изделий
Разновидности сэндвич-панелей
Огнестойкость сэндвич-панелей
Монтаж сэндвич-панелей

Особенности сэндвич-панелей

Сэндвич-панели в разрезе — многослойные строительные изделия. Они энергоэффективны, прочны, долговечны, легковесны. Панели используют для возведения жилых, административных, промышленных объектов, стен, крыш, перегородок.

Сэндвич-панель состоит из:

оцинкованного металла с полимерным покрытием;
утеплителя;
двухкомпонентного полиуретанового клея.

Чтобы собрать сэндвич-панель, между двумя профилированными листами металла укладывают утеплитель. Их скрепляют специальным клеем, что гарантирует заводскую готовность изделия к монтажу. Прочность конструкции обеспечивают ребра жесткости. Для перевозки материал упаковывают в транспортировочную пленку.

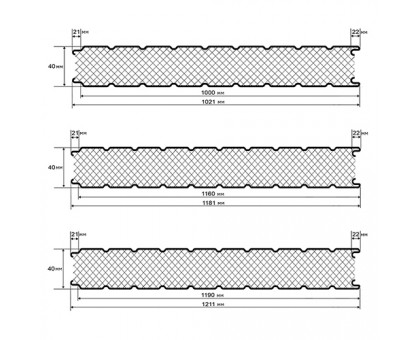

Стандартные размеры сэндвич-панелей

Стандартные размеры сэндвич-панелей рассмотрим в таблице.

Габариты	Кровельные сэндвич-панели	Стеновые сэндвич-панели
Рабочая Ширина	1000 мм	1000 мм, 1190 мм
Длина	от 500 мм до 14 500 мм	от 500 мм до 14 500 мм

На вес сэндвич-панелей влияют толщина и тип утеплителя. В таблице рассмотрим виды материала по весу и толщине.

Толщина сэндвич-панели, мм	Вес сэндвич-панели панелей 1м2
	Пенополистирол		Минеральная вата		ПУР/ПИР
	Стеновые	Кровельные	Стеновые	Кровельные	Стеновые	Кровельные
50 мм	11,7	12,2	16,5	17,5	9,2	–
80 мм	12,2	13	19,8	21,4	10,9	11,5
100 мм	12,5	13,5	22	24	11,5	12,4
120 мм	12,8	14	24	26,6	12,4	13,1
150 мм	13,2	14,7	27,2	30,5	14	14,4
200 мм	14	16	33	37	15,5	–
250 мм	14,7	17,2	38,5	43,5	–	–

Преимущества сэндвич-панелей

Сэндвич-панели — востребованный строительный материал, из которого круглогодично собирают сооружения различного назначения. Рассмотрим преимущества этого материала:

Быстрый монтаж. Чтобы облицевать здание панелями или построить из них дом, не нужно много времени.
Небольшой вес. Панельное сооружение весит меньше, чем кирпичное или бетонное. Для его возведения не нужен фундамент.
Быстрый разбор-монтаж. При необходимости конструкцию из панелей можно разобрать и перевезти на другое место.
Низкая стоимость. Строение из сэндвич-панелей стоит дешевле, чем из кирпича или блоков.
Пожарная безопасность. Металлические листы надежно защищают изделия от огня. Исключение — сэндвич-панели с пенополистиролом. При покупке такого стройматериала нужно изучать его свойства.
Экологичность. Сэндвич-панели создают из безопасных веществ.
Прочность. Толстые металлические листы, которые используют при производстве сэндвич-панелей, устойчивы к механическим повреждениям.
Теплоизоляция и звукоизоляция. Важные параметры, которые зависят от толщины утеплителя.

Разновидности сэндвич-панелей

Изделия классифицируют по:

Функционалу:
- Стеновые. Предназначены для возведения ограждающих конструкций и навесных перекрытий.
- Кровельные. Предназначены для сооружения кровли.
Виду теплоизоляции:
- Минеральная вата. Негорючий материал с волокнистой структурой и низкой влагостойкостью. Намокание минеральной ваты приводит к снижению ее теплоизоляционных характеристик.
- Пенополиуретан. Легковоспламеняющийся материал с хорошими гидроизоляционными свойствами и низкой теплопроводностью.
- Пенополистирол. Горючий материал с хорошими влагостойкими и теплопроводными свойствами.
- Пенополиизоцианурат. Материал с низкой теплопроводностью и высокой термостойкостью.

Сэндвич-панели обшиты оцинкованной сталью, защищенной полимерным покрытием.

Огнестойкость сэндвич-панелей

При выборе изделий обращайте внимание на предел их огнестойкости. Это свойство отличается у разных типов сэндвич-панелей.

В СНиПе 21-01-97 «Пожарная безопасность зданий и сооружений» предусмотрено 5 групп горючести материалов:

НГ — отсутствие горючести. Материалы должны отвечать следующим требованиям:
- стойкое пламенное горение — не больше 10 секунд;
- увеличение температуры при горении — не более чем на 50⁰С;
- потеря массы при горении — не больше 50%.
В группу включены сэндвич-панели с минеральной ватой.
Г1 — слабая горючесть. Материалы должны отвечать следующим требованиям:
- стойкое пламенное горение — 0 секунд;
- температура образующихся газов при горении — не больше 135⁰С;
- повреждение по длине при горении — не больше чем на 65%;
- потеря массы при горении — не больше 20%.
Г2 — умеренная горючесть. Материалы должны отвечать следующим требованиям:
- стойкое пламенное горение — не больше 30 секунд;
- температура образующихся газов при горении — не больше 235⁰С;
- повреждение по длине при горении — не больше 85%;
- потеря массы при горении — не больше 50%.
В группу включены сэндвич-панели с ППУ и ПИР в качестве наполнителя.
Г3 — нормальная горючесть. Материалы должны отвечать следующим требованиям:
- стойкое пламенное горение — не больше 300 секунд;
- температура образующихся газов при горении — не больше 450⁰С;
- повреждение по длине при горении — не больше 85%;
- потеря массы при горении — не больше 50%.
Г4 — повышенная горючесть. Материалы должны отвечать следующим требованиям:
- стойкое пламенное горение — не больше 300 секунд;
- температура образующихся газов при горении — не больше 450⁰С;
- повреждение по длине при горении — не больше 85%;
- потеря массы при горении — больше 50%.

Материалы, которые относятся к группам Г1 и Г2, не должны образовывать капли расплавленного вещества при воздействии огня. Материалы, которые относятся к группам Г1–Г3, не должны выделять капли горящего расплавленного вещества.

По пожароопасности сэндвич-панели классифицируются на 4 группы:

К0 — непожароопасные;
К1 — малопожаропасные;
К2 — умеренно пожароопасные;
КЗ — пожароопасные.

При выборе стройматериала обращайте внимание на класс пожарной опасности и учитывайте особенности эксплуатации будущего объекта. Это сведет к минимуму риск его обрушения при возникновении пожара.

Классификация пожарных отсеков в зависимости от конструктивной пожарной опасности по СНиП 21-01-97 представлена в таблице.

Класс конструктивной опасности	Класс пожарной опасности строительных конструкций, не ниже
	Несущие стержневые элементы (колонны, ригели, фермы)	Стены наружные с внешней стороны	Стены, перегороки, перекрытия и бесчердачные покрытия	Стены лестничных клеток и противопожарные преграды	Марши и площадки лестниц в лестничных клетках
	Несущие стержневые элементы (колонны, ригели, фермы)	Стены наружные с внешней стороны	Стены, перегороки, перекрытия и бесчердачные покрытия	Стены лестничных клеток и противопожарные преграды	Марши и площадки лестниц в лестничных клетках	С0	К0	К0	К0	К0	К0
С1	К1	К2	К1	К0	К0
С2	К3	К3	К2	К1	К1
С3	Не нормируется			К1	К3

Монтаж сэндвич-панелей

Перед тем как приступить к работе, подготовьте крепежи и инструменты, продумайте способы подъема панелей к верхней части сооружения. Сделайте это с помощью вакуумного подъемника, крана или лебедки на текстильных канатах.

Подготовка

Перед началом сборки сэндвич-панелей проверьте ровность каркаса. Если он деревянный, предварительно пропитайте его антисептиками и антипиренами. Металлический каркас обработайте антикоррозийными средствами. Изолируйте специальной уплотнительной лентой те части каркаса, которые будут касаться сэндвич-панелей. Положите слой гидроизоляционного материала между несущим профилем и цоколем. В паз профиля уложите утеплитель. Прикрепите трубопроводы к сэндвич-панелям длинными стержнями с шестигранными головками.

Очистите панели от пыли и грязи, снимите с них защитную пленку. При необходимости обрежьте материал до нужных размеров электрическим лобзиком, строительной трубой или дисковой пилой с насадками для металла по горизонтали и по предварительно нанесенной разметке. Засверлите сэндвич-панели, которые будете крепить к основанию.

Горизонтальная и вертикальная установка

Горизонтальным способом изделия устанавливают при возведении небольших объектов, высота стен которых не больше трех метров. Чтобы правильно установить стеновые панели, соблюдайте такую последовательность:

При установке стартового ряда панелей в направляющий профиль используйте захваты для монтажа. Плиты стыкуйте вертикально, чтобы не деформировать замки.
Фиксируйте панели струбцинами, но не пережимайте их.
Панели крепите на каркас саморезами по металлу или бетону. От краев отступайте на 3 см, шаг установки крепежей — 9 или 12 см по ширине панели. Работайте сверху вниз.
Снимите струбцины.
Начинайте монтировать следующий ряд плит.

В стыки между сэндвич-панелями горизонтального ряда проложите утеплитель или минеральную вату. Если ширина плит составляет 4 метра, делайте изоляционный шов в 15 мм. Если 6 метров — в 20 мм. Затем стыки оформите нащельниками.

Вертикальный способ укладки стеновых панелей применяют при строительстве объектов высотой 3-6 метров. Технология ничем не отличается от горизонтальной.

При монтаже особое внимание уделите стыковке плит. Большая высота сэндвич-панелей усложняет выполнение замкового соединения. Чтобы осуществить такую операцию, нужны специальные прижимы. Использование ударной силы запрещено.

Монтаж кровельных панелей

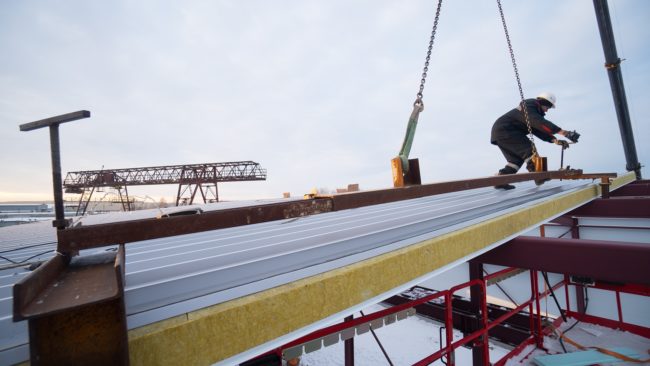

Кровельные плиты монтируются под углом не менее 5⁰. Сначала поднимите их на стройплощадку, затем уложите на собранный каркас, который заранее обклеите уплотнительной лентой, и зафиксируйте саморезами.

Кровельные панели укладывайте не встык, а с нахлестом. Верх стартовой плиты покройте силиконовым герметиком. У следующей панели подрежьте торцевую часть с утеплителем, равной величине нахлеста — на 20-30 см. Помните: чем покатее крыша, тем меньше нахлест. Работайте от свеса крыши к коньку.

Сначала уложите плиты на нужную высоту в поперечном стыке, затем сформируйте продольный. Чтобы качественно заизолировать стыки, уложите в паз замка силиконовый герметик.

Крепление сэндвич-панелей

Чтобы правильно и быстро обшить каркас, изучите инструкцию по монтажу сэндвич-панелей и узлы их крепления. К основным из них относятся:

угловой;
панели к цокольному этажу;
температурный;
панели к парапету;
кровельный и стеновой;
кровельных плит: по ширине и длине;

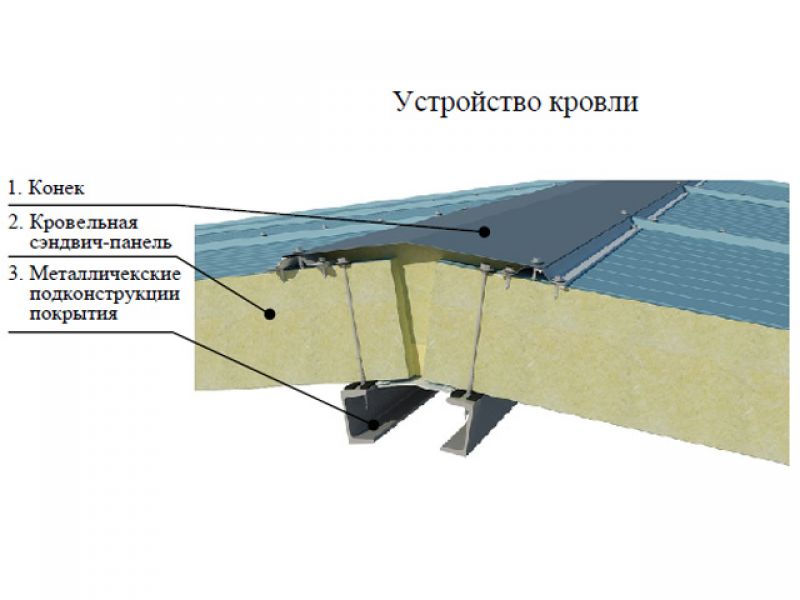

конькового соединения;
ендовы кровли;
стеновой плиты к построенной стене.

Рассмотрим этапы формирования узлов в таблице.

Этап	Ваши действия
1.	Между элементами уложите теплоизоляционный материал
2.	Плиты на металлокаркасе зафиксируйте с помощью стеновых лотков, крепления бабочки, самонарезающих шурупов.
3.	Нащельники и доборные элементы закрепите саморезами и нанесите на них силиконовый герметик.
4.	Крепежи посадите под углом 90 градусов с помощью шуруповерта или электродрели. Шурупы используйте только с уплотняющей шайбой. Закручивайте их глубоко, но не деформируйте. Чтобы работать было удобнее, отрегулируйте величину крутящего момента на инструменте.

Если у вас нет необходимых для монтажа сэндвич-панелей инструментов, вы не уверены в собственных силах, не обладаете соответствующими навыками и не сможете выполнить работу своими руками, пригласите профессионалов.

Цена (стоимость работ) на монтаж сэндвич-панелей, стеновых, сборных, кровельных сэндвич-панелей, сколько стоит монтаж кровли и крыши, стен и зданий в СПб

Цена (стоимость работ) на монтаж сэндвич-панелей, стеновых, сборных, кровельных сэндвич-панелей, сколько стоит монтаж кровли и крыши, стен и зданий в СПб

Успешная работа с 2008 года

8 812 495-95-50

Компания «СМК» производит монтаж сэндвич-панелей в Санкт-Петербурге качественно и недорого. Мы предлагаем своим клиентам не только обширный ассортимент строительных материалов, но и целый комплекс оперативных и качественных услуг сопровождения строительства. Чтобы узнать стоимость работ на монтирование кровли (крыши), стен и зданий, позвоните по телефону в контактах. Наши менеджеры с удовольствием проинформируют Вас по всем вопросам.

Преимущества для наших клиентов

Выезд инженера-замерщика
на объект – бесплатно

Исполнение “под ключ”. Замеры, проектирование, производство и строительство собственными силами

Справедливая гарантия от 5 лет
на смр и нашу продукцию

Успешная работа с 2008 года

Низкая стоимостость за счёт собственного производства и профессионалов

Профи своего дела. Более 100 выполненных объектов. СРО на СМР (2ур) и проектирование (1ур)

Цена на монтаж стеновых сэндвич-панелей

Компания «СМК» отличается гибкой ценовой политикой в отношении постоянных клиентов и оптовых покупателей.
Наши цены на сэндвич-панели — одни из самых низких в регионе.

Мы осуществляем только качественный и недорогой монтаж. Вы можете убедиться в этом, взглянув на представленную в таблице информацию:

Толщина, мм	Цена, руб/м2
60	250
80	280
100	310
120	340
150	350

Примечание: при условии, что объект находится в Санкт-Петербурге.

Конструкция не выше 3 метров.Не применяется подъемная техника.

Установка производится достаточно быстро. Это легкий и простой процесс, возможный почти в любое время года и в любую погоду, что существенно снижает стоимость строительства зданий (обычно стоимость монтажа составляет около 30% от общей цены возводимого здания). Монтажники выполняют свою работу по установке сэндвич-панелей по принципу конструктора. Наши квалифицированные мастера способны за одну смену собрать несколько сотен квадратных метров материала.

При монтаже зданий панели крепятся непосредственно на несущую конструкцию. Цоколь стен должен быть выполнен из железобетонных трехслойных панелей с эффективной теплоизоляцией. В случае необходимости, цоколь изготавливается из бетонных камней, кирпича и др. — но также с обязательным включением слоя эффективной теплоизоляции.

Монтаж производится с цоколя здания — снизу вверх. Чтобы снизить вибрацию материала и плотность его прилегания на наружные поверхности окон или ригелей (при горизонтальной и вертикальной раскладке, соответственно) наносится самоклеящаяся лента.

Цена на монтаж кровельных сэндвич-панелей

Стоимость монтажа кровельных сэндвич-панелей немного выше, чем стоимость установки стеновых материалов, потому что в данном случае требуется присутствие подъемной техники, чтобы поднять их на крышу.

Толщина, мм	Цена, руб/м2
50	350
80	390
100	420
120	440
150	450

Примечание: При условии, что объект находится в Спб.Конструкция не выше 7 метров.

При монтаже на крыше (кровле), панели крепятся непосредственно на несущую конструкцию из металла, железобетона или дерева. При этом допускается их подгонка по месту, что обеспечивает гибкость, достаточную для формирования крыш сложных форм. Установку кровельной сэндвич-панели необходимо произвести до начала монтажных работ — во избежание необратимого повреждения покрытия. В случае с двухскатной кровлей, правая и левая вырезка позволяют осуществлять одновременную установку на обоих скатах крыши с одной (любой) стороны.

Технология кровельного покрытия включает следующие этапы:

Подготовка к установке;
Подгонка профилей и панелей;
Подъем и укладка панелей;
Установка — начинается с укладки самой первой панели и ее крепления к прогону/стропилу вблизи конька из бетона или металла; далее производится крепление всего материала к остальным прогонам и все последующие панели крепятся не к коньку, а именно к прогонам;
Установка конька;
Отведение воды.

Если производится реконструкция здания, то монтаж стен и кровли (крыши) производится на существующие конструкции. Даже если это кирпичная стена. Это даст вам экономию средств и времени. А здание приобретет новый эстетичный внешний вид

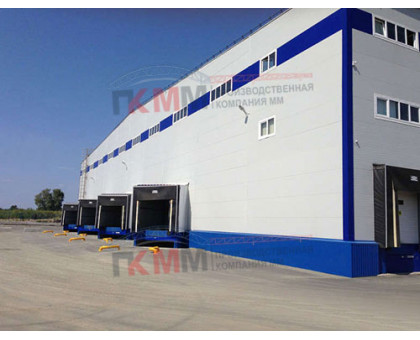

Наши реализованные проекты

Цена на монтаж акустических шумопоглощающих сэндвич-панелей

Толщина, мм	Цена, руб/м2
100	350
150	390

Примечание: при условии, что объект находится в Спб.Конструкция не выше 3 метров.Не применяется подъемная техника.

Установка акустических шумопоглощающих сэндвич-панелей производится так же быстро, как и стеновых. Монтирование обычно происходит вдоль автомобильных и железных дорог, а также других объектов, требующих ограждения от повышенного источника шума.

С 2010 года наша компания выполняет весь комплекс работ от производства до установки сэндвич панелей и металлоконструкций. Это позволяет нам легко конкурировать на строительном рынке.

Наши реализованные проекты

Оставьте заявку на расчет

Введите контактные данные, и мы с Вами свяжемся

Нажимая на кнопку, вы соглашаетесь с политикой конфединциальности

Заполните форму и мы перезвоним вам

Нажимая на кнопку, вы соглашаетесь с политикой конфединциальности

Заполните формы и мы рассчитаем стоимость проекта

Нажимая на кнопку, вы соглашаетесь с политикой конфеденциальности

Спасибо!

Ваша заявка принята. Наши специалисты свяжутся с вами в
ближайшее время

Монтаж сэндвич-панелей в Москве, доступная цена за м2

Комплекс работ по монтажу сэндвич-панелей

Сейчас практически невозможно представить себе строительство быстровозводимых зданий промышленного или коммерческого назначения без использования трехслойных сэндвич-панелей. Они отличаются невысокой ценой, прекрасными теплоизолирующими параметрами и простотой установки. Однако, на все очевидные преимущества, сэндвич-панели являются достаточно хрупкой конструкцией, которые требуют определенных навыков монтажа.

При необходимости, сэндвич-панели дополнительно упаковываются в жесткие деревянные коробы во избежание возможных повреждений во время транспортировки.

Наша компания не только производит угловые, стеновые, кровельные панели любого объема, но и осуществляет монтаж сэндвич-панелей в Москве, профессиональную установку на объектах. Цена на монтаж сэндвич-панелей в нашей компании ниже рыночной, качество работ высокое.

Монтаж сэндвич-панелей по технологии быстровозводимых зданий

Существует три типа сэндвич-панелей: угловые, стеновые и кровельные. При этом каждому типу панели присуща своя технология монтажа. Также установку любых теплоизолирующих конструкций необходимо доверять только профессиональным строителям.

Монтаж стеновых и угловых панелей

Трехслойные сэндвич-панели стенового типа монтируются двумя способами: горизонтально и вертикально. (в зависимости от проектного решения)

К горизонтальной раскладке чаще прибегают, при облицовке больших, многопролетных зданий.

Вертикальный способ монтажа сэндвич-панелей подходит при облицовке небольших одноэтажных объектов. Это позволяет быстро произвести работы и избежать больших отходов материала.

Монтаж кровельных панелей

Кровельные панели устанавливаются от края крыши и по направлению к противоположной стороне здания. Необходимо следить, чтобы свободная часть стального листа плотно накладывалась на нижнюю панель.

При этом крайне важно учитывать, чтобы наклон крыши не превышал порога в 7 градусов. Если в строительной документации предусмотрено наличие многоскатной кровли или где наклон превышает более 7 градусов, тогда потребуется установка специальных упоров. Наличие упоров предотвращает возможность сползания вниз кровельных сэндвич-панелей.

Наша компания предлагает полный спектр услуг по сэндвич панелям: от производства под нужды проекта до профессионального монтажа на вашем объекте в Москве – монтаж сэндвич-панелей “под ключ”.

Установка сэндвич-панелей – порядок проведения работ

Монтаж сэндвич-панелей для стен и кровли схож и имеет одинаковую последовательность:

Определение стартовой отметки монтажа первой панели
Перед установкой панелей следует проклеить герметизирующую ленту к каркасу здания. Особенное внимание следует уделить месту под козырьком крыши, где стеновая панель стыкуется с кровельной.
При монтаже каждой сэндвич-панели необходимо производить герметизацию в пазах межпанельного крепления. Как правило, для этих целей используется силиконовый герметик.
Крепление осуществляется с помощью саморезов с прокладками на основе каучука. При этом следует следить, чтобы саморез не был установлен недотянутым или, наоборот, перетянутым. В противном случае велика вероятность попадания влаги внутрь конструкции.
После установки сэндвич-панелей проводится утепление стыков. Как правило, для этого используют минеральную вату. Утепление необходимо проводить во всех стыках и по всему периметру.
По окончанию монтажа сэндвич-панелей устанавливаются нащельники и другие доборные элементы по направлению сверху вниз начиная с отлива, который служит для того, чтобы сточные воды не подтапливали фундамент здания. Перед их установкой стыковочные места обрабатываются герметиками на основании силикона.

При правильном проведении монтажа, здания из сэндвич-панелей будут максимально защищены от попадания пыли и влаги, которые могут существенно снизить срок эксплуатации здания.

Монтаж сэндвич-панелей в Москве: цена за м2

Компания «Теплоконтур» на протяжении многих лет занимается не только производством трехслойных панелей с использованием различных утеплителей, но и осуществляет монтаж сэндвич-панелей в соответствии с ГОСТом и другими строительными нормативами. Собственное производство позволяет осуществить монтаж сэндвич-панелей в Москве по ценам ниже наших основных конкурентов.

Если вам необходимо произвести монтаж сэндвич-панелей по ценам за м² ниже чем у других фирм, вам достаточно просто позвонить по контактным номерам телефонам или выслать строительные чертежи нам на электронный адрес. Мы проведем быстрый анализ поставленных задач, рассчитаем цену монтажа сэндвич-панелей за м2 по вашему запросу, и обязательно с вами свяжемся в любое удобное время.

Мы осуществляем целый комплекс работ связанных со строительством быстровозводимых зданий, а также выполняем монтаж сэндвич-панелей в Москве по ценам за работу ниже рыночных. Вы можете заказать у нас как установку сэндвич-панелей, так и комплекс работ по проектированию и строительству объектов из сэндвич-панелей.

Также, если вас интересует подробная информация, вы можете посмотреть видео по монтажу сэндвич-панелей на нашем сайте.

Монтаж сэндвич панелей технология

Работы по монтажу данного материала производятся при любой погоде, необходимо только учесть установленные температурные показатели для использования герметика.

Качественно-эксплуатационные характеристики изделий с минеральной ватой могут ухудшиться, если работать с ними во время дождя.

Если необходимо смыть грязь, следует использовать обычный мыльный раствор и проточную воду.

Следует предохранять панели от ударов, механических повреждений. Если возникли повреждения поверхности, то они маскируются специальной ремонтной краской.

При паузах в процессе монтажа каждая панель закрепляется винтами к несущей конструкции.

Рис. 5. Механический захват со сквозным сверлением сэндвич-панели (рекомендовано при вертикальной установке).

Рис. 6. Механический захват, монтируемый непосредственно в замок панели (рекомендовано при горизонтальной установке).

Все соединительные элементы должны располагаться под углом в 90°. Любое несоответствие этому правилу считается браком.

Как правило сам процесс монтажа предваряет получение официальной проектно-монтажной документации, содержащий определенный набор схем, чертежей, ведомостей, руководств и так далее. Составлением документации занимаются профильные организации. Непосредственно перед монтажом необходимо сверить все размеры, указанные в проектах, и проверить прямолинейность несущих конструкций во избежание негативных последствий в будущем.

Материал следует поднимать с помощью грузоподъемников, применяя метод механического захвата или вакуумные присоски. С целью предотвращения падения материала его закрепляют страховочными ремнями, а их отцепление производится только после установки панели в нужное положение. Вакуумные присоски — наиболее эффективный метод подъема .

Монтажная резка производится электролобзиком, электроножницами, циркулярной пилой. После каждого сверления поверхность следует тщательно очищать от стружки. Необходимая разметка производится мягкими строительными карандашами, но никак не острыми предметами!

Крепление сэндвич-панелей к опорной конструкции, выполняемой обычно из древесины, стали или бетона, осуществляется специальными саморезами из углеродистой стали. Они располагаются строго под углом 90º. В качестве рабочего инструмента актуальны электродрель и шуруповерт. Для достижения предельно надежного крепления используются уплотняющие шайбы, дюбели.

Опорные конструкции.

Перед началом проведения монтажных работ прежде всего необходимо определить максимально допустимое расстояние между опорами.

Процесс монтажа стеновых сэндвич-панелей.

Панели стенового типа монтируются либо вертикально, либо горизонтально. Горизонтальная установка начинается с нижних ярусов, а вертикальная — от угла, с той панели, которая потом упрется в стык. При горизонтальной укладке следует выкладывать панели пазом вниз, чтобы в будущем вода могла беспрепятственно стекать. Укладывая каждую третью панель, необходимо следить за тем, чтобы положение конструкции соответствовало проекту, а также оберегать панели от механического повреждения.

Выполнение продольного стыка.

При вертикальном монтаже необходимо обеспечить плотное прилегание отдельных элементов друг к другу. Для повышения качества уплотнения в пазы следует укладывать силиконовый герметик. Его вводят с внутренней стороны материала. Если обустройство выполняется в морозильной камере, обработка силиконом необходима изнутри и снаружи замкового соединения. Чтобы быстро нанести состав, используют специальный плунжерный пистолет.

Требуется тщательно вводить герметик в каждое соединение, не допуская просветов и пробелов. При применении состава следует соблюдать температурный режим, указанный производителем.

Поперечный стык стеновых панелей.

Для герметизации шва используется минеральная вата. Работы производятся при укладке сэндвич-панелей на соседние секции. Уплотнение требуется, если изделия производятся на основе минваты или пенополистирола. При использовании пенополистирольных листов допускается герметизация обычной монтажной пеной. Специалисты должны следить за плотностью размещения материала.

Фасонные элементы устанавливают по завершении укладки панелей. Их фиксация осуществляется шурупами или заклепками. Сверху места установки декорируют при помощи специальных планок.

Установка кровельных сэндвич-панелей.

Перед началом монтажа необходимо подготовить поверхность под уклоном 5%. Если длина ската больше 12 метров, требуется сформировать нахлест в соответствии с технологическими требованиями и производить укладку панелей от свеса к коньку.

Подъем материалов осуществляется с помощью грузоподъемного оборудования. При укладке кровельных сэндвич-панелей нужно тщательно контролировать величину уклона, чтобы предупредить возможные нежелательные последствия. При нахлесте элементов требуется герметизировать место соединения с помощью герметика.

Общие правила монтажа и ухода за панелями.

Выполнять укладку материала можно в любое время года при различных погодных условиях. При использовании герметиков необходимо ознакомиться с рекомендациями производителя, касающимися температурного режима их нанесения.

При перерывах в работе необходимо фиксировать материал к несущим конструкциям. Следует избегать ударов по материалу в процессе монтажа и при дальнейшей эксплуатации. Требуется периодически очищать поверхности панелей с помощью мягкой щетки и мыльного раствора. Не допускается фиксировать к панелям какое-либо оборудование, лучше прикрепить его к несущим конструкциям.

Поперечный и продольный стык кровельных сэндвич-панелей.

Чтобы правильно состыковать поперечные панели, нужно убрать утеплитель и срезать часть стальной обшивки верхней панели. Отрез производится снизу, он равен размеру нахлеста. На верхнюю часть требуется нанести каучуковый или силиконовый герметик. Затем производится фиксация материала к каркасу. Металлическую обшивку верхней панели закрепляют с помощью саморезов.

После герметизации поперечных соединений требуется обработать продольные замковые участки. Герметик на основе силикона вводится в паз стыка непосредственно перед укладкой кровельных панелей.

Монтаж материала повышенной огнестойкости.

Для заполнения зазоров при укладке панелей повышенной огнестойкости используется минеральная вата. Такие стыки образуются в местах соединения материала с цоколем, крышей, стенами. Также требуется закрыть изделия с двух сторон фасонными элементами. Под декоративными накладками укладывается минераловатный утеплитель. Замковые соединения необходимо защитить при помощи нащельников.

Для обработки стыков необходимо применять минеральную вату плотностью не меньше 125 кг/м2. Толщина фасонных изделий должна быть не менее 0,5 мм.

Рис. 17. Схема оформления поперечного стыка: стеновые сэндвич-панели.

Советы по монтажу сэндвич панелей

Монтаж сэндвич-панелей

Подготовка к монтажу сэндвич-панелей:

Проверить смонтированные металлоконструкции на наличие отклонений от проекта.

Запрещается монтировать при наличии неточностей, которые не соответствуют действующим нормам, до получения проектного решения.

Проверить и очистить от возможных загрязнений:

– поверхность сэндвич-панелей
– соединительные замки
– доборные (фасонные) элементы

Крепление сэндвич-панелей к несущим конструкциям,

например, к каркасу строго ведутся по проекту производства либо по проекту-раскладке монтажных работ.

Обязательная информация в проекте:

– способ крепления каждой панели
– тип крепежа
– количество крепежа

Сэндвич-панели не могут для других панелей служить несущей конструкцией, так как являются самонесущими конструкциями.

Защита от влаги при монтаже сэндвич-панели с минераловатным утеплителем:

– не рекомендуется проводить монтажные работы в дождливую погоду
– избегать намокания открытых участков утеплителя
– в процессе монтажа, участки с открытой минеральной ватой защищать от попадания дождя, снега и т. д.

Попадание воды на минеральную вату не допускается!

Подъем сэндвич-панели к месту установки

выполняется только при помощи спец. оборудования – вакуумных подъемников.

Если при подъеме транспортного пакета используется кран и мягкие стропы, для того чтобы стропа не повредила замковые части панелей, применяются бруски-распорки, длина которых не менее 1220 мм. Бруски-распорки равномерно располагаются под и над транспортным пакетом.

Не допустим захват стропой за поверхность панелей!

Стеновые сэндвич-панели монтируют,

начиная от крайней оси в направлении от нижней панели к верхней панели.

Панели покрыты полимерным покрытием, поэтому необходимо проявлять осторожность во избежание нарушения покрытия.

Запрещено класть на панели любые предметы, которые могут повредить поверхность сэндвич – панелей.

Резка сэндвич-панелей:

Рекомендуется электромеханический способ – электрический лобзик.

Для того чтобы избежать прямого контакта каркаса и обшивки панели необходимо использовать уплотнительную ленту.

Предотвращение «мостиков холода»:

– уплотняются зазоры между цоколем и торцами панелей: монтажной пеной либо мин.ватой.
– от внешних воздействий и для защиты примыкания применяются нащельники (доборные элементы).

Герметичность соединения сэндвич-панелей:

Со стороны улицы, в замковую часть, закладывается нейтральный силиконовый герметик.

Удаление защитной пленки:

– непосредственно перед монтажом КАЖДОЙ панели
– в местах крепления доборных элементов пленка удаляется только перед их установкой
– с внешней стороны защитная пленка удаляется после проведения всех монтажных работ. НО! Не позднее 10 дней.

Самоклеющаяся защитная пленка не оставляет следов и легко снимается ТОЛЬКО если режим хранения сэндвич-панелей соблюден.

Если не удалось соблюсти режим хранения и пленка сильно прилипла к поверхности сэндвич-панели, то:

– при помощи направленной струи теплого воздуха (фены) нагреть поверхность и снять пленку
– от высохшего клея можно избавиться с помощью легких растворителей (типа 646, 647)предназначенных для только замачивания красок (НЕ для разбавления!).

Возникли вопросы

по монтажу, стоимости и транспортировке кровельных и стеновых сээндвич панелей? Звоните нашим специалистам: +7 (495) 786-9928.

Технология монтажа сэндвич-панелей — особенности

Сэндвич-панели — это цельный элемент конструкции зданий быстрого возведения, который в полной мере готов к установке. Технология монтажа сэндвич-панелей подразумевает выполнение работ в любых погодных условиях, кратчайшие сроки выполнения, с минимальными расходами. Главным принципом является тщательное соблюдение всех технологических процессов.

Материал может применяться при постройке зданий любого рода — частных домов, торговых центров, офисных либо же складских помещений, технических решений для сельского хозяйства.

Панели имеют множество уникальных преимуществ:

Экологичность,
Низкая проводимость тепла,
Долговечность и надежность,
Отличная звукоизоляция,
Устойчивость к высокой температуре и возгоранию,
Простота сборки.

Каким образом производится установка элементов

Согласно статистике, применение таких технологий позволяет сократить временные затраты на возведение построек в несколько раз. Отмечается и выгода с финансовой стороны. При строительстве зданий, монтаж панелей является очень важным этапом работ, качество выполнения которого напрямую влияет на надежность постройки и её свойства.

Монтаж сэндвич панелей своими руками — несложное задание для человека который владеет стандартными инструментами, однако все же лучше обратиться к профессионалам. Такие работы выполняются в несколько основных этапов. Давайте детально рассмотрим каждый из них.

Безусловно, в ходе подготовительных работ необходимо получить официальную проектную документацию, включающую разнообразные схемы и чертежи, по которым будет выполняться строительство.

Подъем всех материалов проводится с использованием специализированного оборудования. В большинстве случаев применяется методика захвата механическим путем, либо же с использованием специальных вакуумных присосок. Предпочтительно применять второй вариант, который считается более эффективным и надежным. Стоит отметить, что вне зависимости от методики подъема, груз фиксируется специальными ремнями страховки, чтобы исключить падение.

Рассматривая приспособления для монтажа сэндвич панелей, стоит отметить, что резка и сверление данного материала выполняется циркулярной пилой, электрическими ножницами либо же стандартной пилой. Сверлить необходимо с особой аккуратностью, при этом очищая поверхность от стружки. Заранее выполняется разметка.

Само крепление панелей выполняется с использованием саморезов, которые изготовлены из специализированной углеродистой стали. В большинстве случаев крепление проводится на конструкции из дерева, стали либо же бетона. Используется электрическая дрель и шуруповерт. При необходимости, могут применяться дюбеля и шайбы.

При расчетах необходимого количества шурупов для установки панелей, учитывается нагрузка силы ветра на постройку, особенностей здания и расположения панелей.

Перед осуществлением монтажных работ проводится определение допустимого расстояния между основными опорами. При сборке продольного стыка проводится уплотнение при помощи силикона, который вводят с внутренней стороны. В таких случаях применяется специальный пистолет. Герметизация швов выполняется с использованием минеральной ваты.

Необходимо понимать, что монтаж стеновых панелей существенно отличается от монтажа сэндвич-панелей на крышу в качестве кровли.

Основные правила установки и эксплуатации

Установка панелей может выполняться в любых погодных условиях, вне зависимости от температуры. Однако герметики подбираются с учетом природных факторов.

Как в момент установки, так и при последующем применении нужно исключить механические удары по панелям. Периодически потребуется очистка поверхностей при помощи мыльного раствора.

Лучшим решением будет заказ монтажа панелей от профессионалов! Обращайтесь в компанию «Дом кровли и фасада», и вы получите помощь специалистов высокой квалификации по наиболее лояльной цене!

Как резать и крепить сэндвич панели – нюансы и особенности монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление,
Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами,
Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы,
Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей,
Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя,
Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом,
Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков,
Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена, если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Теги: #Монтаж сэндвич панелей технология

Технология монтажа сэндвич панелей — Новопласт

Режим работы: Пн-Пт с 9:00 до 18:00

[email protected]

8 (800) 707-36-54

8 (48753) 2-17-75

Заказать звонок

Главная / Информация / Технология монтажа сэндвич панелей

Схема быстровозводимого здания из сэндвич панелей.

Крепление панелей к цоколю.
Вариант №1

Стеновая панель.
Теплоизоляция.
Саморез.
Нащельник.
U — образный профиль.
Гидроизолирующая прокладка.
Цоколь.
Отлив.
Силиконовый герметик.
Самонарезающий шуруп.

Крепление панелей к цоколю.
Вариант№2

Стеновая панель.
Теплоизоляция.
Саморез.
Нащельник.
Профиль.
Силиконовый герметик.
Цоколь.
Отлив.
Самонарезающий шуруп.

Крепление панелей к цоколю.
Вариант №3

Стеновая панель.
Теплоизоляция.
Саморез.
Нащельник.
Деревянный брус.
Силиконовый герметик.
Цоколь.
Самонарезающий шуруп.
Гидроизолирующая прокладка.

Крепление панелей к цоколю.
Вариант №4

Стеновая панель.
Стальной цокольный ригель.
Уплотнитель.
Дюбель.
Утеплитель.
Силиконовый герметик.
Саморез.
Самонарезающий шуруп.
Нащельник.
Отлив.
Гидроизолирующая прокладка.
Цоколь.

Крепление панелей к цоколю.
Вариант №5

Стеновая панель.
Стальной цокольный ригель.
Уплотнитель.
Дюбель.
Утеплитель.
Уплотняющая масса.
Саморез.
Самонарезающий шуруп.
Нащельник.
Отлив.
Цоколь.

Крепление панели
к железобетонной колонне.

Стеновая панель.
Нащельник.
Теплоизоляция.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Утеплитель.
Железобетонная колонна.

Крепление панелей
к железобетонной конструкции
(стык панелей).

Стеновая панель.
Нащельник.
Доборный элемент.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Теплоизоляция.
Железобетонная колонна.
Поддерживающий уголок.

Крепление панелей
к железобетонной конструкции
(стык панелей). Вариант №1

Стеновая панель.
Нащельник.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Теплоизоляция.
Железобетонная колонна.

Крепление панелей
к железобетонной конструкции
(стык панелей). Вариант №2

Стеновая панель.
Нащельник.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Теплоизоляция.
Профиль.
Железобетонная колонна.
Дюбель.

Крепление панелей
к железобетонной конструкции
(стык панелей). Вариант №3

Стеновая панель.
Нащельник.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Теплоизоляция.
Профиль.
Дюбель.
Железобетонная колонна.

Промежуточное крепление панели к металлоконструкции

Стеновая панель.
Нащельник.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Металлическая конструкция.

Крепление панели к металлической конструкции (стык панелей)

Стеновая панель.
Нащельник.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Теплоизоляция.
Металлическая конструкция.

Угловой узел стеновых панелей
Вариант №1

Стеновая панель.
Нащельник.
Самонарезающий шуруп.
Теплоизоляция.
Саморез.
Силиконовый герметик.
Утеплитель.
Металлическая колонна.

Угловой узел стеновых панелей.
Вариант №2

Стеновая панель.
Стеновой ригель.
Уплотнитель.
Утеплитель.
Саморез.
Силиконовый герметик.
Самонарезающий шуруп.
Доборный элемент внутренний.
Доборный элемент внешний.
Уплотняющая масса.

Угловой узел стеновых панелей.
Вариант №3

Стеновая панель.
Теплоизоляция.
Доборный элемент.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Уплотнитель.
Металлическая колонна

Примыкание панелей
к существующей стене.
Вариант №1

Стеновая панель.
Уплотнитель.
Доборный элемент внутренний.
Утеплитель.
Силиконовый герметик.
Самонарезающий шуруп.
Саморез.
Дюбель.
Нащельник.
Уплотняющая масса.
Стеновой ригель.

Примыкание панелей
к существующей стене.
Вариант №2

Стеновая панель.
Уплотнитель.
Доборный элемент.
Утеплитель.
Саморез.
Силиконовый герметик.
Самонарезающий шуруп.
Дюбель.
Уплотняющая масса.
Стеновой ригель.

Примыкание панелей
к существующей стене.
Вариант №3

Стеновая панель.
Нащельник наружный.
Самонарезающий шуруп.
Теплоизоляция.
Саморез.
Силиконовый герметик.
Уплотнитель.
Дюбель.
Доборный элемент внутренний.
Металлическая конструкция.

Установка окна

Стеновая панель.
Элемент крепления полотна
окна (по проекту)
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.
Доборный элемент 4.
Доборный элемент 5.
Утеплитель.
Силиконовый герметик.
Саморез.
Самонарезающий шуруп.
Уплотняющая масса.
Ригель.

Установка ворот
Вариант №1

Стеновая панель.
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.
Самонарезающий шуруп.
Саморез.
Силиконовый герметик.
Утеплитель.
Ригель.
Стальная стойка.
Уплотнитель.

Установка ворот
Вариант №2

Стеновая панель.
Элемент крепления полотна
ворот.
Доборный элемент 4.
Доборный элемент 5.
Доборный элемент 6.
Доборный элемент 7.
Доборный элемент 8.
Утеплитель.
Силиконовый герметик.
Саморез.
Самонарезающий шуруп.
Уплотнитель.
Уплотняющая масса.
Ригель.
Стальная стойка.
Полотно ворот.

Стеновой температурный / деформационный шов

Стеновая панель.
Стеновой ригель.
Уплотнитель.
Доборный элемент.
Саморез.
Силиконовый герметик.
Утеплитель.

Соединение кровельных панелей по ширине.

Кровельная панель.
Уплотнитель.
Теплоизоляция.
Самонарезающий шуруп.
Саморез.

Соединение кровельных панелей по длине.

Кровельная панель.
Уплотнитель.
Теплоизоляция.
Самонарезающий шуруп.

Соединение кровельной и стеновой панели. Вариант №1

Кровельная панель.
Стеновая панель.
Уплотнитель.
Теплоизоляция.
Самонарезающий шуруп.
Доборный элемент.
Саморез.

Соединение кровельной и стеновой панели. Вариант №2

Кровельная панель.
Стеновая панель.
Уплотнитель.
Теплоизоляция.
Самонарезающий шуруп.
Доборный элемент 1.
Доборный элемент 2.
Саморез.

Соединение кровельной и стеновой панели. Вариант №3

Кровельная панель.
Стеновая панель.
Уплотнитель.
Теплоизоляция.
Самонарезающий шуруп.
Доборный элемент.
Саморез.

Соединение кровельной и стеновой панели. Вариант №4

Кровельная панель.
Стеновая панель.
Уплотнитель.
Теплоизоляция.
Самонарезающий шуруп.
Доборный элемент.
Саморез.

Коньковое соединение кровельных панелей

Кровельная панель.
Самонарезающий шуруп.
Теплоизоляция.
Саморез.
Конек внешний.
Конек внутренний.
Уплотнитель.
Уплотнитель профильный коньковый.

Свес кровельной панели

Кровельная панель.
Стеновая панель.
Саморез.
Самонарезающий шуруп.
Уплотнитель.
Теплоизоляция.
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.
Уплотнитель.

Свес кровельной панели

Кровельная панель.
Стеновая панель.
Саморез.
Самонарезающий шуруп.
Уплотнитель.
Теплоизоляция.
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.
Силиконовый герметик.
Снегозадержатель.

Свес кровельной панели.
Вариант №2

Кровельная панель.
Стеновая панель.
Саморез.
Самонарезающий шуруп.
Уплотнитель.
Теплоизоляция.
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.
Силиконовый герметик.

Водосток

Кровельная панель.
Стеновая панель.
Саморез.
Самонарезающий шуруп.
Уплотнитель.
Теплоизоляция.
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.
Доборный элемент 4.

Примыкание кровли к существующей стене

Кровельная панель.
Стена.
Самонарезающий шуруп.
Уплотнитель.
Саморез.
Теплоизоляция.
Уплотнитель профильный.
Доборный элемент 1.
Доборный элемент 2.

Ендова кровли

Кровельная панель.
Уплотнитель.
Самонарезающий шуруп.
Доборный элемент 1.
Доборный элемент 2.
Теплоизоляция.
Саморез.
Герметик.
Уплотнитель профильный.
Уплотняющая масса..

Парапет

Кровельная панель.
Стеновая панель.
Самонарезающий шуруп.
Уплотнитель.
Саморез.
Герметик.
Теплоизоляция.
Уплотнитель профильный.
Доборный элемент 1.
Доборный элемент 2.
Доборный элемент 3.

Кровельный температурный / деформационный шов

Кровельная панель.
Теплоизоляция.
Доборный элемент 1.
Доборный элемент 2.
Саморез.
Самонарезающий шуруп.

Монтаж и запуск сэндвич-панели

Монтаж и запуск сэндвич-панели

Перед монтажом и монтажом сэндвич-панели (панелей сэндвич) необходимо учесть следующее:

Швы сэндвич-панелей следует заполнить полиуретановым будет сделано для обеспечения герметичности стыков панелей). Прежде чем надувать полиуретан, поместите другую панель. Это вызывает:

1 Уплотнительная панель бутербродов больше на месте

2 Адгезия сэндвич-панелей увеличивается в месте бесшовного соединения.

3 Теплообмен в точке подключения очень низкий.

Продольные и поперечные сэндвич-панели панелей зависят от места соединения с шасси или конструкцией специальными шпильками от толщины и длины используемых панелей. Форма соединения этих шпилек со стальным шасси выполнена заклепкой. Также лучше всего изолировать полиуретановый спрей перед распылением панелей внутри стоек.

Монтаж сэндвич-панели

Специальные советы по монтажу и монтажу сэндвич-панелей

Советы по монтажу и монтажу сэндвич-панелей на сэндвич-панели заслуживают внимания, в первую очередь: положение трапециевидных ступеней и допустимое расстояние между сэндвич-панелями)

– С учетом расстояния между колоннами, конечной ширины, места установки и реализации сэндвич-панелей, высоты сэндвич-панелей и интенсивности ветровой обдув относительно места монтажа сэндвич-панелей и реализации сэндвич-панелей при проектировании металлоконструкций и возведении стеновых сэндвич-панелей (за счет снижения перти на монтаж и эксплуатацию сэндвич-панелей)

– Использование лучших сэндвич-панелей для сэндвич-панелей с использованием желоба и оклада, которые используются для красоты и герметизации конструкций.

– Использование специального клея КРАП 225 (корапоп225) для оптимальной герметизации и герметизации

– Использование специальных прокладок для монтажа и выполнения потолочных кровельных панелей сэндвич-панелей и сэндвич-панелей стеновых сэндвич-панелей

– Точность и соблюдение правил сборки поворотные и панельные панели для надлежащей герметизации многослойных стеновых панелей

– Быстрая и простая скорость доставки и простой монтаж сэндвич-панелей – отличительные черты этого продукта.

Иран добился значительного прогресса в производстве сэндвич-панелей, и их использование также оказалось лучше, чем использование старых.

Очень сложно использовать в Иране из-за различных погодных условий и четырех сезонов.

Сэндвич-панели очень подходят для высокой устойчивости к различным условиям, и они намного более рентабельны, чем другие конструкции, благодаря своему долгому сроку службы.

Специальные советы по установке и эксплуатации сэндвич-панелей

Советы по установке и эксплуатации сэндвич-панелей на сэндвич-панелях заслуживают внимания, в первую очередь: и допустимое расстояние между сэндвич-панелями)

– С учетом расстояния между колоннами, конечной ширины, места установки и реализации сэндвич-панелей, высоты сэндвич-панелей, а также интенсивности обдува ветром относительно место монтажа сэндвич-панелей и внедрение сэндвич-панелей при проектировании металлоконструкций и возведении стеновых панелей из сэндвич-панелей (в связи со снижением перти на монтаж и эксплуатацию сэндвич-панелей)

– Использование специального клея КРАП 225 (корапоп225) для оптимальной герметизации и герметизации

Очень сложно использовать в Иране из-за различных погодных условий и четырех сезонов.

Эти панели обладают замечательной сейсмостойкостью и благодаря небольшому весу нанесут наименьший финансовый и психологический ущерб при землетрясениях, и это будет учтено, когда речь зайдет о том, что Иран расположен на крупнейших сейсмических разломах и невосприимчив к этому великому стихийному бедствию. Это важно и значимо.

Если вы заметили, что европейские страны, благодаря их лучшим характеристикам, годами придумали эти панели, склеенные между собой, для строительства конструкций. Но если мы немного подумаем, то обнаружим, что их использование в зданиях и зданиях будет более экономичным и качественным. А когда вы ненадолго выедете в город, то увидите, что большинство производителей задумались об этом и начали использовать панели.

Мы рады представить себя как ведущих производителей толстостенных и различных видов металлополиуретановых сэндвич-панелей. Мы использовали современные и передовые машины для производства нашей панели, одной из лучших в мире и единственной непрерывной линейки продуктов в регионе.

Наша продукция пользуется хорошим спросом и рекомендуется многими консультантами и инженерами; это связано с внешним видом и ценами на различные эстетики.

Изделия из сэндвич-панелей. Усовершенствованные строительные изделия, изготовленные из оцинкованной стали с покрытием из оцинкованной стали / оцинкованной стали, производятся в виде высоких и низких листов, а также в качестве изоляционных материалов между полиуретаном, стекловатой или минеральной ватой.

Установка сэндвич-панели

Сэндвич-панель была представлена как один из новых материалов в строительстве конструкций и ниш, которые помимо строительства конструкций используются в других областях, включая строительство: грузовых камер, строительство изолированные комнаты, строительство дешевых дач, строительство лощин И….

Сэндвич-панель состоит из трех слоев, двух слоев металла во внешних частях и слоя вспененного материала в средней части сэндвич-панели, в зависимости от применения сэндвич-панели в конкретных условиях пены, впрыскиваемой в слоев сэндвич-панелей. Быть

Надлежащая установка изолированных металлических стеновых панелей

Изолированные металлические панели (IMP) являются идеальным решением для облицовки сборных металлических зданий. Они доступны длиной до 50 футов, а также могут включать в себя условия соединения штабелей для более высоких зданий. Толщина панелей составляет от 2 дюймов до 6 дюймов с отличными значениями R примерно 7,5 на дюйм.

При использовании IMP со сборными металлическими зданиями необходимо учитывать следующие основные моменты:

Выравнивание конструкции – IMP довольно гибкие, но не такие гибкие, как однослойная облицовка. Типичное выравнивание конструкции для вертикально установленных панелей требует, чтобы прогон стены составлял ± 1/8 дюйма на 5 футов в любом направлении вдоль плоскости каркаса, ± 3/8 дюйма на 20 футов в сумме в любом направлении вдоль плоскости каркаса и ± ¾ дюйма от каркаса. самолет на любой высоте. Кроме того, опоры панелей должны доходить до внешних краев на всех концах панелей.

Неправильное выравнивание компонентов конструкции с этими допусками может привести к многочисленным проблемам, в том числе:

Трудности при зацеплении панелей

После прикрепления панели будут следовать контуру балочной системы. По мере того, как следующая панель поднимается на место, зацепление может стать трудным или почти невозможным, поскольку исходная панель теперь сформирована структурным смещением. Обычно это приводит к тому, что установщик прибегает к неутвержденным методам принуждения последующих панелей к соблюдению смещения, например…

Удары по панелям киянками, молотками, деревянными брусками и т. д.
Использование «присоединяйтесь» для принуждения к помолвке
Использование чрезмерного крутящего момента на застежках-клипсах, пытающихся заставить панель соприкоснуться с опорными элементами конструкции.

Каждый из этих неправильных приемов может привести к долговременному повреждению панели, включая расслоение, термические пузыри и перегибы панели. Правильно выровненная вторичная часть гарантирует, что панели будут зацепляться легко и без чрезмерного усилия, что приведет к наилучшему внешнему виду панели (плоская и с минимальными видимыми искажениями).

Существует несколько различных деталей для базовых условий:

Базовые детали: При проектировании выравнивания панели относительно кромки плиты полезно помнить основной принцип теплоизоляционных панелей. В коммерческом/промышленном применении стык наружной панели служит стенным водоотводным каналом. Другими словами, он переносит воду под действием силы тяжести вниз по системе панелей к нижней части стены.

Условие байпаса: Внешний край стеновых поясов выровнен с внешним краем плиты. Это позволяет панелям располагаться за пределами плиты у основания и обеспечивает наиболее эффективный способ отвода воды из системы стен.

Плита с насечками: там, где бетонная плита сконструирована с помощью «ключевого паза». Это требует использования обратного оплавления для отвода воды из внешнего шва наружу и в сторону от стены.

Условие заподлицо: это когда стена опоясывает толщину панелей, так что внешняя поверхность панелей находится заподлицо с краем плиты.

Состояние байпаса

Состояние заподлицо

Плита с насечкой

Все детали основания чувствительны к правильному нанесению бутилового герметика. В частности, бутиловый герметик без пленки необходимо наносить на следующие участки:

Между вертикальной задней ногой Z-образного оклада или базовой опоры и внутренней поверхностью панели (все детали основания)
Между горизонтальной поверхностью плиты и нижней стороной Z-образного оклада для предотвращения попадания в здание дождя, переносимого ветром (детали плиты с насечками и заподлицо)
Между базовым уголком/опорой и бетонной плитой (деталь выступа)
Условия нахлеста для всех Z-образных отливов (рекомендуется 2 ряда герметика)

Класс отделки: Необходимо следить за тем, чтобы выбранная базовая деталь соответствовала классу отделки. На фото ниже показано неподходящее состояние основания, когда нижняя часть панелей покрыта бетоном.

Это создает несколько проблем:

Дренаж из стыка наружной панели заблокирован, в результате чего внутри стыка скапливается вода. Эта конкретная ситуация привела к протечкам внутри здания.
Металлическая обшивка панели не должна быть ниже уровня земли. Это приведет к преждевременной коррозии обшивки панелей и связанному с этим выходу из строя системы окраски.

Детали окна

Правильная установка отделки необходима для предотвращения протечек в области окон. В типичных деталях отделки используются двухкомпонентные накладки для головы и косяков и цельные накладки для условий порога.

Крайне важно, чтобы внутренняя часть двусоставной планки была установлена до установки стеновых панелей. Бутиловый герметик без покрытия необходимо поместить между вертикальными ножками внутренней отделки и поддерживающими структурными С-образными балками, чтобы предотвратить попадание дождя, наносимого ветром, в проем. Кроме того, необходимо поместить герметик между вертикальными ножками внутренней отделки и задней стороной панелей, чтобы предотвратить проникновение воды.

Перед установкой наружных накладок косяка на каждом конце цельной накладки порога следует использовать изогнутые выступы (загнутые вверх). Затем загерметизируйте стык подоконника и косяка открытым герметиком (обычно силиконовым или уретановым).

Соблюдение этих простых правил поможет вам пользоваться преимуществами изолирующих металлических стеновых панелей на протяжении всего срока службы вашего здания.

Насколько просто установить структурно-изолированные панели?

Поделиться статьей

Автор: Джефф Бисон, Premier Building Systems, региональный менеджер

Структурно-изолированные панели (SIP) просты в установке

Позвольте мне рассказать вам историю о том, насколько простой может быть установка SIP. Работая в индустрии SIP почти 20 лет, я работал со многими домовладельцами, которые сами установили SIP. Пару лет назад я пришел на работу, где семья строила дом площадью 1300 квадратных футов. Они выполняли всю работу по установке SIP с помощью своих двух сыновей-подростков. Это было потрясающе!

Они отлично проводили время, работая вместе, делая перерывы каждые несколько часов, готовя еду для всех нас. На второй день я был там, я стоял рядом со старшим сыном, 19 лет, и я сказал ему: «Твои родители замечательные». И он такой: «Да, они в порядке». Я сказал: «Хорошо? Вы все прекрасно ладите. И он сказал: «Ваше восприятие ваших родителей меняется со временем. Когда я был моложе, я смотрел на своих родителей и думал: «Вы двое — самые неловкие люди, которых я когда-либо видел в своей жизни». Потом, когда я стал старше, немного поумнел, я думаю: «Знаешь что? Я думаю, эти двое могут быть в порядке. Но у меня такое чувство, что когда они уйдут на пенсию и я буду проводить с ними больше времени, я буду думать: «О, нет, у меня все получилось с первого раза. Эти двое чокнутые!» Я почти уверен, что он шутил; они были отличной семьей. Я пробыл там полтора дня, помогая им строить дом. К тому времени, когда я ушел, они были почти готовы со своими стеновыми панелями.

Почему SIP так легко установить?

Используя SIP, вы получаете каркас, обшивку и изоляцию в одном. Согласно исследованию RS Means, SIP могут быть установлены на 55% быстрее, чем каркасная конструкция. SIP-панели могут быть отправлены на площадку в готовом к сборке виде (RTA). Они поставляются с предварительно установленными пиломатериалами и жатками, чтобы максимизировать скорость и эффективность на месте. Если вы нанимаете команду, то, как правило, оптимальной будет команда из пяти человек. С двумя людьми, устанавливающими, двумя людьми, готовящими следующий SIP к установке, и одним человеком, наносящим герметик, разрезающим небольшой пиломатериал и помогающим поднимать панели на место, SIP будут установлены в кратчайшие сроки. Как быстро они могут подняться? Ну, я знаю бригаду, которая устанавливала наружные стены и панели крыши на 1,900 квадратных метров дома за две минуты. Вы мне не верите? Ну вот и доказательство на видео. Хорошо, это покадровое видео, но вы все равно можете увидеть, как быстро и легко установить SIP. Этот дом сгорел за один день.

Застрял внутри Палочки?

Вы можете столкнуться со многими проблемами при кадрировании с 2x. Каркасные конструкции подвержены проблемам с термитами и влагой (грибковое разложение). В то же время SIP-плиты Premier имеют кожух OSB, обработанных боратом цинка (ZB), которые, согласно гарантии производителя OSB, «будут функционировать без нарушения структурной целостности из-за повреждений, вызванных термитами и грибковым распадом». И если вы когда-либо ходили на склад пиломатериалов и пытались купить больше, чем несколько прямых пиломатериалов, вы знаете, насколько это может быть проблемой. Хотите прямые стены? Удачи сегодня с пиломатериалами.

Поверите ли вы, что 70 процентов строителей домов случайно замуровывают себя стеной, используя палки для обрамления дома? Стик-фрейминг — это так сложно. Строители просто начинают повсюду строить стены и в конце концов запираются в созданной ими ограде? Создатели случайно стоят у последней стены, прежде чем осознают, что совершили большую ошибку и не предусмотрели себе выхода. Целые строительные бригады часто оказываются в ловушке на верхних этажах многоэтажных домов, потому что забывают построить лестницу.

Фактический заводской чертеж типичной конструкции SIP.

Насколько мне известно, такого никогда не случалось, но я уверен, что вы поняли. SIP, с другой стороны, собираются вместе, как огромная головоломка, в то время как каркас из палочек требует дополнительных сотен деталей и дополнительной работы для решения компонентов, из которых состоит стена без SIP. При покупке пакета SIP в Premier вы получите набор рабочих чертежей. Эти чертежи покажут вам, куда идет каждый SIP, где они соединяются и где требуется минимальное количество пиломатериалов. На заводских чертежах будут указаны размеры каждой панели. Рабочие чертежи обычно просматриваются покупателем SIP, строителем, инженером и любыми другими заинтересованными сторонами. После окончательной доработки и утверждения рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.

Структурные панели — решение

Если вы хотите построить дом, рассмотрите SIP-панели в качестве варианта каркаса. Особенно, если вы хотите пообщаться со своей семьей над проектами, основанными на задачах, и вы говорите своей второй половинке: «Давайте купим пиломатериалы и научимся строить». Забудьте о древесине! SIP намного проще в установке, к тому же они возводятся гораздо быстрее, чем каркас из палочек. Избегайте проблем, возникающих при строительстве с помощью палочек, и используйте SIP. Все, что вам нужно сделать, это следовать чертежам магазина и собрать свою головоломку. Как только головоломка будет завершена, у вас будет отличный энергоэффективный дом.

Об авторе

Джефф Бисон, магистр делового администрирования, более 20 лет занимается продажей конструкционных теплоизоляционных панелей и консультирует как домовладельцев, так и архитекторов. Если вы хотите связаться с Джеффом напрямую, с ним можно связаться по адресу [email protected].

УЗНАТЬ БОЛЬШЕ

Статьи по теме

видов облицовки фасада, проект отделки фасада дома и виды планировки

Такой популярный в современном мире отделочный материал, как сэндвич-панели, применяется повсеместно, от отделки частного дома до облицовки фасадов общественных помещений. Также их используют для создания ограждающих конструкций, сборно-разборных конструкций, всевозможных наружных перегородок, торговых центров, промышленных зданий и многих других объектов.

Особенности

Как можно догадаться из самого названия этого декоративного материала, это многослойная структура, каждый слой которой несет определенную функциональную нагрузку. Стеновые сэндвич-панели включают наружный и внутренний защитные слои, а также утеплитель и пароизоляцию для защиты панелей от образования конденсата.

Слои в сэндвич-панелях надежно закрепляются с помощью специального клея и прессовки. Они имеют не менее трех слоев, причем последний используется как твердый материал, чтобы облицовка фасада была устойчива ко всякого рода внешним воздействиям и атмосферным осадкам. Стандартные размеры фасадных сэндвич-панелей составляют 300 см в длину и 115 см в ширину, а толщина может варьироваться от 10 до 32 см.

В комплекте с материалом обычно идут дополнительные крепления, например, отливы, отливы, саморезы, уголки, а также коньковые и фронтонные планки.

Достоинства и недостатки

Как и любой отделочный материал, сэндвич-панели имеют свои достоинства и недостатки, поэтому перед отделкой дома стоит подробно изучить инструкцию, воспользоваться советами мастера и почитать отзывы в интернете. Среди достоинств стоит отметить следующие:

простота монтажа и минимальные сроки облицовки дома;
безопасность для здоровья человека и экологичность панелей;
отличные звукоизоляционные и теплоизоляционные характеристики;
небольшой вес, благодаря чему можно будет дополнительно сэкономить на фундаменте;
нет необходимости использовать для этого стройматериала специальную подъемную технику;

привлекательный внешний вид и большое разнообразие фактур и оттенков;
противостоит влаге, конденсату и, соответственно, защищает дом от возникновения плесени;
разумная стоимость по отношению к другим строительным материалам;
прочность и длительный срок службы;
возможность облицовки дома панелями в любое время года и при любой температуре воздуха.

А из недостатков этого облицовочного материала стоит выделить такие как:

неспособность нести дополнительную нагрузку. Излишне скопившийся за зиму снег может повредить такую обшивку дома;
Необходимо дополнительно использовать утеплитель в местах стыков, чтобы они не промерзали в холодное время года;
пожаробезопасность некоторых сэндвич-панелей оставляет желать лучшего. Особенно это касается вариантов из пенополистирола и пенополиуретана.

При монтаже стоит аккуратно обращаться с достаточно хрупким отделочным материалом, чтобы не повредить отдельные элементы панелей.

Облицовочный материал

Самый популярный материал для облицовки сэндвич-панелями – металл. Такие панели по своей фактуре могут быть гладкими или рифлеными. Обычно это оцинкованные листы толщиной 0,7–1,2 мм.

Преимуществом этого материала является устойчивость к коррозии, влаге и грибку. Такая панель долговечна, ей не страшны внешние воздействия, осадки и перепады температур. Кроме того, металлические сэндвич-панели обладают антивандальными свойствами и не разрушаются от ударов и повреждений, этот вариант способен выдерживать большие нагрузки и уступает по этому показателю разве что кирпичной кладке и бетону. Единственный недостаток довольно большой вес, поэтому нужна надежная рама.

Алюминиевые сэндвич-панели

легче, но их стоимость выше. Антивандальные характеристики алюминия несколько ниже, чем у обычного металла, но он отлично выдерживает воздействие атмосферных осадков, а также перепады температур. Как правило, с помощью таких конструкций отделывают производственные, общественные и торговые помещения.

Древесно-полимерные сэндвич-панели, как правило, применяются для отделки жилых каркасных домов. Главным преимуществом этого материала является экологичность и безопасность для здоровья. Он не выделяет вредных веществ и вполне подходит для отделки стен загородного дома или коттеджа. А небольшой вес конструкции позволит обойтись самым простым основанием.

А также есть сэндвич-панели со шпоном из других материалов, а именно:

алюцинк (половина алюминий, остальное цинк и кремний), обладающий высокими антикоррозийными характеристиками;
пластиковый и экологически чистый гипсокартон;
пластификатор и пластификаторы поливинилхлоридные;
пурал на основе полиуретана;
полиэстер и ПВХ, пригодные для всех климатических зон.

Утеплители

Под наружным слоем сэндвич-панели обычно находится теплоизоляционный материал, что особенно актуально в условиях сурового российского климата. Среди утеплителей наиболее распространены минеральная вата, пенополиуретан или пенополистирол. Преимущества минеральной ваты – доступная цена, пожаробезопасность и повышенный срок службы.

Пенополиуретан устойчив к влаге, поэтому о проблеме конденсата, грибка и плесени на стенах можно забыть. Особенно это актуально для северных районов нашей страны, где в любое время года выпадает большое количество осадков. Кроме того, пенополиуретан является прочным и жестким материалом, поэтому фактически будет выполнять роль дополнительного каркаса для фасадных панелей, значительно увеличивая их срок службы и устойчивость к механическим повреждениям.

А пенополистирол или просто пенополистирол очень легкий материал, поэтому он будет оказывать минимальное воздействие на несущие конструкции. Единственный его недостаток – горючесть.

Такой утеплитель не рекомендуется использовать в сэндвич-панелях для облицовки жилых помещений. А вот для хозяйственных построек или гаражей они вполне подойдут.

Монтаж

Процесс монтажа сэндвич-панелей для наружной облицовки фасадов здания состоит из нескольких этапов.

Перед тем, как приступить к отделке фасада из сэндвич-панелей, стоит удалить со стен грязь и старую штукатурку. Также убраны все детали, которые мешают, и крепления. Таким образом, стены должны представлять собой идеально ровную поверхность.
Сэндвич-панели устанавливаются снаружи на деревянную или металлическую обрешетку. Если длина панелей не превышает 6 метров, то используются горизонтальные профили для дополнительного увеличения жесткости стены.
Крепление первого ряда панелей осуществляется за нижний паз. С помощью специальных меток удастся точно проверить местонахождение покрытия. При разметке следует быть предельно внимательным, ведь от установки первого ряда зависит успех всей работы.

На стеновые панели крепятся саморезами, а для трехслойного варианта можно использовать саморезы.
Для закрытия стыковых элементов мастера рекомендуют использовать специальные прокладки и силиконовый герметик.
При необходимости между панелями закрепляется утеплитель.
Для защиты поверхности дома от образования конденсата и влаги под сэндвич-панели укладывается гидроизоляция.

Советы

Чтобы сделать отделку дома правильно, не стоит брезговать услугами профессионалов. Это касается не только того, каких мастеров будут нанимать на работу. Необходимо предварительно заказать проект и грамотную раскладку сэндвич-панелей у специалистов. Он позволит еще до монтажа представить расположение и сочетание панелей разных фактур, форм и оттенков на фасаде дома. Наличие предварительных чертежей с раскладкой значительно ускорит и упростит процесс монтажа.

Стоимость данной услуги около 20 руб/м². Для масштабных объектов площадью более 100 м² эта услуга обычно предоставляется бесплатно (при условии заказа монтажа панелей в данной компании).

Как известно, скупой платит дважды, поэтому не стоит экономить на зарплате профессионалов. Кроме того, при неудачном монтаже есть риск некачественной укладки панелей и снижения теплоизоляционных свойств дом будет потерян.

О том, как правильно монтировать стеновые сэндвич-панели, смотрите в следующем видео.

Сэндвич-панели из минеральной ваты для стен и крыш

В процессе производства сэндвич-панелей из минеральной ваты в качестве поверхностной плиты используется цветная стальная пластина, а основным материалом является самозатухающая каменная вата с закрытыми порами. , это своего рода высокопрочный композитный строительный материал, который был сформирован в автоматической машине непрерывного формования путем объединения прессованной цветной стали с высокопрочным клеем. Сэндвич-панели из минеральной ваты обладают отличными огнестойкими характеристиками, поскольку цветной стальной лист и материалы из минеральной ваты лучше всего противопожарны.

Сэндвич-панели из минеральной ваты подразделяются на системы стеновых панелей и системы кровельных панелей .

Запрос цитаты

СВОЙНАЯ ПАНЕЧАЯ ПАНЕЛА
РАСПОЛОЖЕННЫЕ ПАНЕЛИ
МАТЕРИАЛЬНЫЙ МАТЕРИАЛ
Спецификации
Applications

Стенная панель

САКЛА САКЛА САКА САКА. , и прочной строительной плиты, выбрав два слоя высококачественных стальных листов с цветным покрытием или других точно профилированных металлических листов в качестве лицевых панелей, вращая зачищенную плиту Rockwool 90 градусов после профилирования (сделать волокна вертикальными к верхнему и нижнему стальным листам) и прочно связать высококачественную минеральную вату с металлическими планшайбами, используя высокопрочное, с высокой адгезией, огнезащитное связующее. Отличные противопожарные, теплоизоляционные, экологические и другие характеристики формованных плит делают их лучшим выбором для систем ограждающих конструкций промышленных зданий.

Сэндвич-панели из минеральной ваты Особенности

1. Простая установка и возможность многократного использования.

2. Легкий и экономичный.

3. Широкое применение: дома, склады, мастерские, стадионы, виллы, сараи, контейнеры и т. д.

4. Защита окружающей среды, стабильная конструкция, пожаробезопасность, водонепроницаемость, долговечность и энергосбережение.

Установка стеновых панелей

Системы кровельных панелей

Уникальная технология бокового уплотнения из огнеупорного полиуретана/PIR улучшает воздухонепроницаемость и водонепроницаемость соединения внахлестку, эффективно предотвращая возникновение явления мостика холода. В то же время предотвращается отслоение стального листа и материала сердцевины в месте соединения внахлестку во время обращения с листом.

Панель крыши

Установка панели крыши Установка панели крыши

Используя высококачественные природные породы, такие как базальт, габбро и другие, в качестве основных материалов, основной материал представляет собой своего рода искусственное неорганическое волокно после процесса высокотемпературного плавления. и волокнообразование с характеристиками очень низкого содержания шлака и пыли и отсутствием абсорбции. Это «настоящая Rockwool»!

Как и пищевой сэндвич, сэндвич-панели также могут быть изготовлены из материала сердцевины. Учитывая функциональность сэндвич-панели, ее сердцевиной в основном являются огнеупорные материалы, звукоизоляция

гидрофобный материал и т. д. Наша фабрика может поставлять клиентам более 8 видов материалов на выбор: EPS/XPS/PU/MGO/каменная вата/стекловолокно/цемент EPS/алюминиевые соты. Для большего количества основного материала мы также принимаем индивидуальные.

Эффективная ширина	Настенная панель: 950 мм 1150 мм Панель крыши: 950 мм
Длина	Согласно запросу клиента (рассмотрите нагрузку в контейнере)
	404595045950458 845045950458888888. 0460	Сэндвич-панель из минеральной ваты использовала базовую плиту – цветной стальной лист
Структура	Верхний и нижний слой: цветной стальной лист
Средний слой: минеральная вата/вспененный полистирол/стекловата/полиуретан
Толщина
	Цветовые стальные лист: 0,2 мм-0,6 мм МАТЕРИАЛ МАТЕРИАЛ ОТДЕЛ ЯРСКИЙ: 50 мм 75 мм 100 мм 150 мм 200 мм
Плотность	40-80KG/M3
.0460
Характер	Легкий вес, теплоизоляция, экологичность, огнезащита: уровень A

Различные крыши и стены, относящиеся к крупногабаритным заводским зданиям, складским помещениям, чистым помещениям, выставочным залам, спортзалы, сборный дом, межкомнатная перегородка, межкомнатная перегородка, офисная перегородка, заводская перегородка. Панель стены

для панели стены фабрики для мастерской

Что панель сандвича?

Сэндвич-панель представляет собой любую конструкцию, состоящую из трех слоев: сердцевины низкой плотности и тонкого слоя обшивки (алюминиевого листа), скрепленного с каждой стороны.

1. Наши сэндвич-панели из минеральной ваты обладают следующими характеристиками: малый собственный вес, высокая механическая прочность, отличная устойчивость к сдвигу, сильная коррозионная стойкость, высокая долговечность и т. д.

2. Сэндвич-панели обладают отличными изоляционными характеристиками: теплоизоляция , звукоизоляция и т. д.

3. Легко устанавливается и может многократно использоваться.

4. В настоящее время сэндвич-панели из минеральной ваты широко используются для очистки мастерских, промышленных зданий, офисных зданий, стадионов, вилл и общественных зданий, сборных домов и т. д.

Зачем покупать в Khome?

Сэндвич-панели K-home обладают хорошими показателями теплоизоляции и теплостойкости, а также имеют характеристики высокой прочности, красивого внешнего вида, быстрой сборки, огнеупорности, термостойкости, огнестойкости и т. д. Наша продукция в основном используется для ограждающих конструкций зданий. и все виды изоляции стен плакирования для по-разному конструкции. У нас также есть линия по производству композитных панелей из минеральной ваты, большой гибочный станок (6 м), ножницы (6 м), сверлильный станок, оборудование для дробеструйной очистки, а также система управления с ЧПУ и автоматическая резка, автоматическая сборка, автоматическая сварка, автоматическое оборудование для правки. . Это полностью исключает ошибки ручного управления. Наша сильная техническая мощь и масштабный эффект помогают нам стать первоклассной компанией по производству и монтажу стальных конструкций и стеновых панелей.

Профессиональный поставщик: производитель сэндвич-панелей в Китае.
Гарантированное качество: стремление предлагать высококачественные продукты и услуги.
Краткосрочная доставка: Заказ стальных запасов до 16:00.
Опытная команда: более 6 лет опыта экспорта
Послепродажное обслуживание: быстрое, качественное и эффективное

Сопутствующие товары

Сборный контейнерный лагерь Контейнерный лагерь также…

Временное жилье для строителей K-home is а …

Модульные строительные лагеря для размещения персонала K-home имеет более…

Портативный контейнерный трудовой лагерь для строительной площадки Con…

Контейнерный многоквартирный дом K-Home контейнерная квартира…

Портативные модульные здания Портативные модульные здания и…

Контейнерный фургон Поставщик дома, производитель Контейнер…

Модульная ночлежка как новая тенденция Как новая архитектурная форма…

Porta Cabin Kitchen For Construction Site Наш порт…

Porta Cabin Office Производитель Porta Cabin Office, as …

Портативная туалетная кабина На этом чрезвычайно конкурентном рынке…

Передвижная контейнерная кухня K-home контейнерная кухня…

Поставщик дома из сэндвич-панелей Дом из сэндвич-панелей …

Сборный склад Сборный склад полностью соответствует своему названию…

Camp Construction Services Один из основных моментов…

Контейнерный туалет Производитель Размер K-Home po…

Переносной дом Donga для продажи Дом Donga – это мод…

Модульные легкие стальные конструкции Дома Легкие стальные конструкции…

Социально-бытовые объекты для строительных площадок Социально-бытовое учреждение…

Модульная медицинская клиника Модульная медицинская клиника — это новый …

Модульные общежития K-Home — это профессиональ…

ОТПРАВИТЬ СООБЩЕНИЕ

Имя

Электронная почта*

Телефон*

Страна*

Сообщение

Руководство по установке – IXL Panel

Исследование строительной площадки

Зона хранения теплоизоляционных панелей

Теплоизоляционные панели должны храниться в тени. При хранении изоляционных панелей в месте установки кровля должна быть отделана.
Грузовик может получить доступ к складу.
Область хранения не может быть затоплена или иметь лужу.
Место для хранения должно быть близко к месту установки. Большие панели трудно обрабатывать. Если не обращаться к профессионалам, он может быть поврежден.
Теплоизоляционные панели должны храниться вдали от источников воспламенения и материалов.
Предупреждающий знак должен быть установлен. Рабочие в этой зоне не должны курить или зажигать огонь в этой зоне. Не садитесь/не ложитесь и не ходите по изолирующей панели.
Не перемещайте изолированные панели вперед и назад. Это может привести к повреждению. Убедитесь, что они не блокируют путь, и держите его подальше от места установки.

Примечание: место для хранения может быть местом установки.

Зона установки теплоизоляционных панелей

Крыша должна быть полностью закончена. Никакой сварки и покраски в этом месте. Это может стать причиной любой аварии.
Пол должен быть сухим, без луж, в этом месте нельзя заливать водой.
Пол должен быть чистым, без мусора.
Пол должен быть ровным/без неровностей, без мусора. Если место установки не является гладким, чистым и ясным, размещение алюминиевых и пенопластовых плит на полу не будет аккуратно прикреплено к бетонному полу. Это приведет к дефекту установки.
Проверьте, чтобы все колонны, балки, существующие стены и основные конструкции в зоне установки были завершены и соответствовали проекту с точки зрения размеров, уровня, размеров и т. д. Любая ошибка может привести к дефекту установки.
Проверьте, поддерживает ли ферма потолок с правильным пролетом, держите все в чистоте от подвески, позволяя ручке выдерживать максимальную нагрузку.
Проверьте его размеры, уровень пола холодильного склада и бетонный бордюр, убедившись, что он соответствует проекту.

Процесс установки

Измерьте размеры комнаты и отметьте линию для стеновых или потолочных панелей.
Для холодильных камер накройте защитный слой и положите пластиковые листы (шириной около 10 см) на пол в месте, где отмечается линия стены. А места стыков пластиковых листов заделайте герметиком (бутиловой мастикой).
Отрежьте алюминиевые планки по длине (см. детали установки или чертежи для соответствующего использования каждой секции), затем прикрепите к полу или стене с помощью крепежных винтов или дюбелей через каждые 40 см в зависимости от размера шурупа (в IXL используются шурупы или дюбели размером 1 /4). Для точки поворота в холодильной камере обрежьте алюминий под углом 45 градусов и заклейте герметиком.
Рассчитайте и оцените количество устанавливаемых изоляционных панелей. Размер начальной и конечной стеновых/потолочных панелей должен быть не менее 40 см в ширину для сохранения прочности конструкции панели.
Вырежьте и обрежьте каждую изоляционную панель до нужного размера и формы. Для точки поворота обрежьте панель под углом 45 градусов.
Для холодильных камер нанесите бутиловый мастичный герметик (незатвердевающего типа) вдоль внутренней кромки охватывающего стыка панелей для холодильных камер (только на более теплой стороне)
6.1 В качестве пароизоляции используется герметик, а не клей или изоляция.
6.2 Во избежание утечек и образования конденсата не наносите слишком много герметика, особенно на изолированную жилу, а затем оставляйте зазор между панелями.
6.3 Герметик не клейкий, но незатвердевающий тип герметика помогает слегка герметизировать панели.
Аккуратно обращайтесь с каждой панелью и устанавливайте ее, вставив охватываемый шарнир в охватывающий. Убедитесь, что изолированный сердечник соприкасается. Первоначально закрепите заклепками или крепежным винтом в конце длины панелей. Использование небольшого кусочка алюминиевой планки для удержания и помощи при необходимости отрегулировать линию. Затем используйте алюминиевую накладку, чтобы покрыть все соединения и зафиксировать заклепками или крепежными винтами. Незавершенная стена или потолок могут быть повреждены непредвиденными погодными условиями (ветер, буря и т. д.). Надежно удерживайте и фиксируйте панели с помощью основной конструкции или временной опоры.
Обычно настенная панель устанавливается в форме буквы U, после чего следует установка на потолке, чтобы стеновые панели могли прочно сцепляться. Затем мы можем отрегулировать стыки панелей, линии и выравнивание в начале монтажа перед фиксацией.
Перед установкой потолка убедитесь, что потолок находится на одном уровне.
Закрепите панели и покройте края алюминиевой планкой.
Для холодильной камеры в местах стыков оставить 1-2 см между потолком и стеной, залить пенополиуретаном там, где есть щели, перед тем, как закрыть гидроизоляцией. Будьте осторожны, пена может расшириться и вытечь. Немедленно очистите поверхность. Сухой полиуретан не может быть удален!

Примечание: В технологическом помещении с более высокой температурой (0 градусов+) и с использованием панелей толщиной более 4 дюймов герметик не требуется.
