Делаем слив с крыши своими руками правильно
Дата последнего изменения:
19 апреля 2017
Время на чтение:
12 минут
6503
Одна из важных частей при постройке дома – это водоотвод. Он выполняет 3 функции:
- Защита от влаги. За счет правильно оборудованного слива с крыши своими руками, осадки не стекают по стенам на отмостку, ступени и фундамент. Защитная функция является основным критерием правильно смонтированного слива, потому как до его изобретения весь цоколь мог разрушиться всего за 8 лет после постройки.
- Декоративная функция. На стенах не будут оставаться пятна, здесь декоративная функция пересекается с защитной, ведь стены влага разрушает не хуже, чем фундамент. Сами по себе красиво выполненные сливы для крыши также придают общей картине дома завершенный вид.
- Сбор воды. Особенно значимым для людей, занимающихся садом и огородом, является то, что слив помогает собирать влагу от осадков. При доработке можно сделать отвод в бочку, или другую емкость в непосредственной близости от самого огорода.
В этой статье
- Подготовительные работы
- Расчёт материала
- Составление системы водоотвода. Элементы системы
- Рекомендации по монтажу
- Подготовка инструмента
- Установка труб
- Кронштейны с креплениями
- Желоба
- Трубы
- Хомута
- Направляющее колено
- Ловушка для листьев
- Пути водоотвода
- Заключение
Подготовительные работы
Расчёт материала
2 основные группы материала для любой подобной конструкции – это металл и полимеры.
Металлические конструкции дороже, но прочнее пластиковых. Кроме того, нужно подобрать устойчивый к коррозии материал. При желании можно обработать нержавеющим средством любой состав, после чего покрыть декоративным напылением, при необходимости.
Слив из металла может быть медным, алюминиевым, либо из оцинкованной стали (изготавливается из листов толщиной 1мм). Каждый вид имеет свое преимущество. Так, медный слив не нуждается в дополнительной обработке, является наиболее качественным и долговечным, но алюминиевый – будет самым легким, а стальной – наиболее дешевым.
[wpsm_box type=»info» float=»none» text_align=»left»]
Пластиковые элементы обойдутся по цене еще более низкой, чем любой металл, но они имеют существенный недостаток: при переходе температурой границы -10оС, пластик становится хрупким.
[/wpsm_box]
Составление системы водоотвода. Элементы системы
Перед монтажом и сбором сливной системы для крыши необходимо определить количество и размещение её элементов:
- Труба. Крепится к стене, либо усилительным столбам вертикально и отводит воду в емкость для сбора, либо дренажную систему.
- Желоб. Главный элемент, водосборник. Бывает квадратных, либо круглых форм-факторов, крепится к крыше (в нижней её части). Изготавливаемый размер желоба подбирается исходя из угла и длины склона крыши, т. е. от давления воды на желоб.
- Воронка. Водоприемник соединяет трубу и желоб.
- Заглушки. Для мест, где установка трубы и воронки не предусмотрена, ставится заглушка.
- Соединения и крепежи. Стена большой длины не позволяет разместить желоб без чрезмерного увеличения на него давления. Для укрепления и соединений желобов используют специальные элементы. С целью повышения прочности конструкции используют крепежи, которые фиксируют желоб к стене «намертво».
- Углы. Конструктивной деталью, стыкующей два желоба на поворотах, являются углы. Некоторые формы углов позволяют совместить его с трубой и ливнеприемником.
Рекомендации по монтажу
В ходе работ стоит обратить внимание на некоторые вещи:
- Используйте холодную сварку и резиновые уплотнители. Для более четкого стыка и надежной герметизации эти материалы подойдут лучше всего.
- Соблюдайте уклон в сторону воронки. Даже при монтаже системы из металла образуются некоторые прогибы, возникающие под длительным воздействием природных условий. Изменение наклона желоба в ворончатую сторону устранит возможность скопления излишков жидкости.
- Допускайте минимальную щель между желобом и стеной. При превышении расстояния между сливом и стеной более 50-ти мм, возникают протекания влаги на стену. Во избежание этого, плотность прилегания желоба к козырьку крыши должна быть максимально возможной.
Подготовка инструмента
Для нормальной работы без прерываний и попыток приспособить подручные средства потребуются:
- Рулетка
- Отвертка/шуруповерт и комплект саморезов
- Болгарская пила
- Нитка, либо разметочный шнур
- Отвес, уровень
- Маркер
- Силиконовый герметик и резиновые уплотнители (либо холодная сварка)
- Стремянка, лестница, или леса
- Наждачная бумага
Установка труб
Кронштейны с креплениями
То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.
При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.
Желоба
При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.
Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.
На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.
[wpsm_box type=»info» float=»none» text_align=»left»]
Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.
[/wpsm_box]
Трубы
После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.
Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.
Хомута
Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.
Направляющее колено
Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.
Ловушка для листьев
Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.

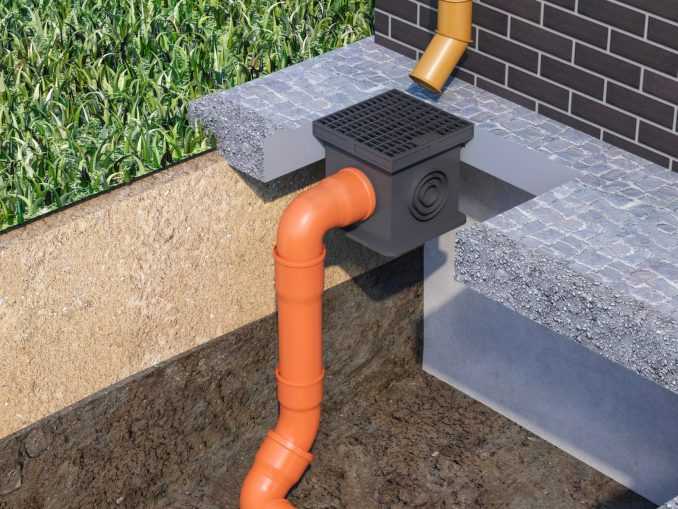

Пути водоотвода
Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.
- Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
- Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
- Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
- Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.
Заключение
По завершению всех работ и настройке конечного отвода воды, не лишним будет пригласить специалиста. Возможно, какой-нибудь знакомый, который со стороны увидит то, чего не разглядели вы. Оценка посторонних нужна для устранения незамеченных недостатков, чтобы избежать их развития в дальнейшем.
Когда вы убедились в надежности, надо не забывать об уходе за элементами. Если конструкция из металла, проверьте и обновите антикоррозийное покрытие примерно раз в год. Это не сложно и благодаря такому уходу, слив прослужит долгое время.
Понравилась статья?
Поставьте лайк автору и поделитесь в соц. сетях
Рекомендуем по теме
сборка и установка слива перелива
Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.
Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.
Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.
Содержание статьи:
- Предназначение и конструкция слива
- Виды сливных устройств под раковину
- По принципу устройства
- По материалу изготовления
- Особенности установки слива с переливом
- Сборка системы
- Монтаж конструкции
- Проверка работоспособности
Предназначение и конструкция слива
Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.
При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток
Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.
Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:
- Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
- Препятствует распространению неприятного запаха, поступающего из канализационной трубы.
Главный секрет сифона – в его изгибе.
Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».
Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины
В комплектацию устройства входят такие элементы:
- корпус;
- выпускной патрубок;
- резиновые и пластиковые манжеты;
- декоративная накладка на отверстие;
- резиновые пробки;
- гайки и винты.
В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.
Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.
Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.
Виды сливных устройств под раковину
По принципу устройства
Сливные системы для раковины делятся на два типа:
- Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
- Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».
Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.
Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.
Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины
Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.
Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.
В продаже встречаются также устройства смешанного типа.
Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы
Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.
Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.
Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.
Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.
В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры
Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами.
По материалу изготовления
Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.
Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.
В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.
Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.
Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.
Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.
Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.
Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.
Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок
Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.
Особенности установки слива с переливом
В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.
Но мы все же остановимся на каждом этапе более подробно.
Для монтажа системы слива перелива потребуются:
- сифон;
- герметик;
- изоляционная лента;
- разводной ключ;
- плоская отвертка;
- хлопчатобумажная салфетка;
- ведро.
Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием
Сборка системы
Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.
Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.
Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.
Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.
При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.
Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек
Собирают колбу прибора в такой последовательности:
- На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
- Посредством резьбового соединения прикручивают дно сифона.
- На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
- Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
- Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.
Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.
На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.
Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.
Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.
Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

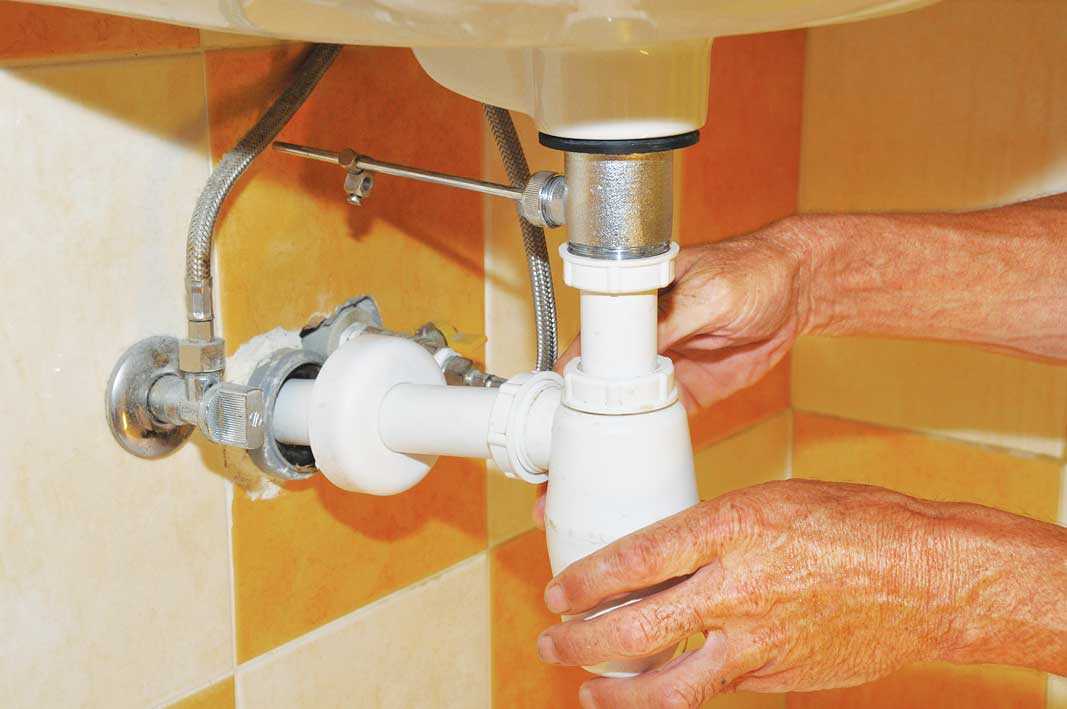

Монтаж конструкции
Для подключения системы первым делом перекрывают подачу воды.
Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку
Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.
Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.
Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой. Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.
После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.
Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.
К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

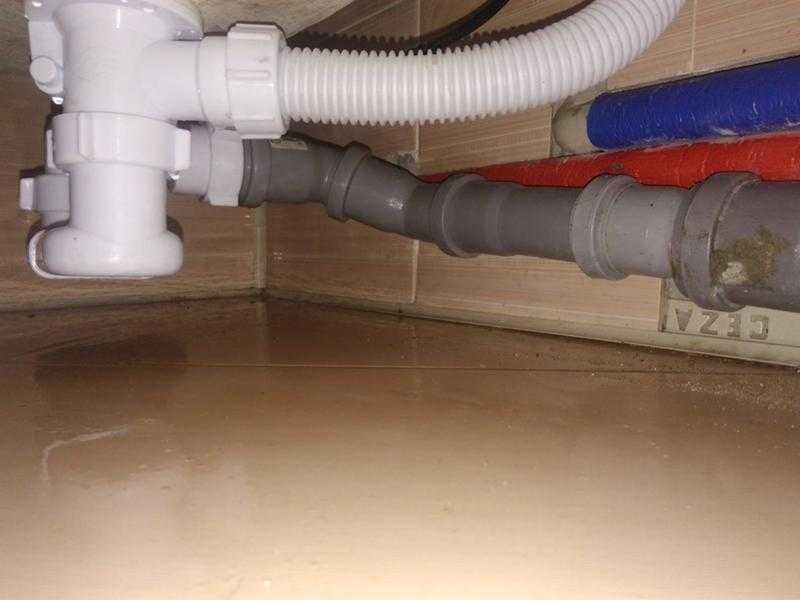

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.
В манжету вставляют выпускной конец отводящего трубопровода.
Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.
Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации
Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.
Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.
При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.
Проверка работоспособности
Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.
На ее поверхности быстро проявятся все пятна от стекающих капель воды.
Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

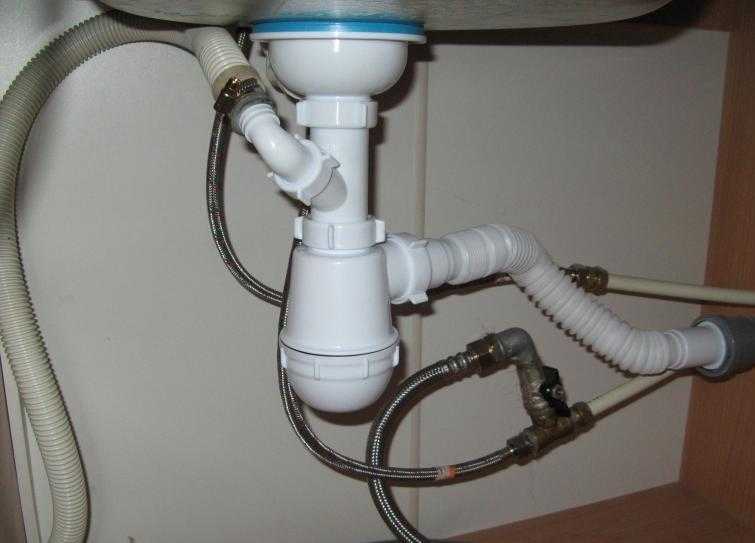

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.
Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.
Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу
Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.
Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует?
Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Есть мнение, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.
В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.
Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается после возведения дома и укладки кровли. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и непонятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Также при замене водосточной системы тоже не получится сделать по-другому.
И еще один момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:
Для закрепления желобов и водосточных труб вам понадобятся специальные крюки. По строительным правилам установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:
Один из самых популярных примеров:
Способ №1. Крепление к стропильной системе: приподнимаем покрытие
Иногда домашние мастера рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. И на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.
Но кое-какой хитрый способ все-таки есть, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют не помять кровельный материал и выкрутить крепление пассатижами.
Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.
Способ №2. Крепление к лобовой доске: создаем надежную опору
Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент крыши:
Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:
А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:
Способ №3.
Крепление на «костыли»: идем на хитростьВ случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:
Способ №4. Кронштейны в опорах
Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомовых постройках:
а
Способ №5. Необычные кронштейны: захватываем желоб сверху
Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу.
Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:
Способ №6. Регулируемые кронштейны: для сложных условий
Также вы можете найти регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.
Способ №7. Крепим прямо на кровельное покрытие
В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложен поликарбонат:
Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.
Итак, подведем итоги: насколько надежным окажется вся водосточная система в целом, зависит от того, правильно ли вы установили кронштейны и смонтировали желоба.
А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой кровле.
Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:
- Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
- Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
- Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба.
- Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальные крепления.
- Шаг 5. Определите расположение воронки в конце желоба.
- Шаг 6. Приложите воронку к желобу и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой либо специальными ножницами для металла. Теперь получившиеся рамки отогните наружу и присоедините воронку к желобу.
Вся сборка достаточно проста, сродни детскому конструктору.
Желоба и воронки: располагаем на правильном расстоянии
А теперь перейдем непосредственно к установке водосточного желоба:
- Шаг 1. Проверяем угол наклона и расположение кронштейнов.
- Шаг 2. На них устанавливаем профиль желобов и стыкуем их между собой с помощью соединителей желоба. Свободные торцы закрываем заглушкой.
- Шаг 3. Монтируем воронку.
- Шаг 4. От воронки делаем отвод к трубе на стене.
- Шаг 5. Монтируем кронштейны для трубы.
- Шаг 6. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.
Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.
Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья и ветки.
Для начала давайте разберемся подробнее, как и к какой стене правильно крепить водосточные стояки.
- В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
- Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
- С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
- А вот если вы крепите водостоки в деревянной стене, прикрепите держатель с саморезами к деревянному фасаду.
Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать лишь о нескольких правилах:
- трубы устанавливать нужно всегда снизу вверх;
- отверстия просверливать небольшие;
- между сливной трубой и стеной обязательно должно быть сохранено расстояние;
- закреплять внизу специальное сливное колено под углом, чтобы вода не попадала прямо под фундамент.
Все довольно просто:
Теперь пару слов о материале стен:
- Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
- К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно просто забить.
- А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.
Небольшая иллюстрация поможет вам разобраться с этим:
Технология вертикального крепления достаточно проста:
- Шаг 1. Соедините трубы муфтами.
- Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
- Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
- Шаг 4. Точно так же установите тройники.
- Шаг 5. Приклейте нижний отвод к трубе.
Посмотрите на эту пошаговую иллюстрацию.
Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.
Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!
Будьте в курсе!
Подпишитесь на новостную рассылку
Как собрать и установить слив для раковины + система слива-перелива
Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.
На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.
Как устроена конструкция классического слива?
Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.
Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива
Легенда:
1. Защитная решетка.
2. Прокладка резиновая.
3. Отводной патрубок.
4. Соединительный винт.
5. Основание слива-выпуска.
6. Корпус сифона бутылочного типа.
7. Стяжная гайка.
8. Конусная прокладка.
9. Стандартный канализационный отвод.
10. Гайка.
13. Крышка сифона.
14. Резиновая прокладка.
Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.
Данную систему слива для раковины устанавливают в следующем порядке:
- сначала выполняют соединение с раковиной;
- затем проводят сборку основной части сифона;
- в последнюю очередь соединяют конструкцию с канализацией.
Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку, толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.
Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.
Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.
Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа
Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.
Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.
Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.
Особенности установки слива с переливом
Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.
Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице
После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.
Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.
Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.
Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки
Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.
Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.
Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.
- Автор: Марина
- Распечатать
Оцените статью:
(7 голосов, среднее: 3 из 5)
Поделитесь с друзьями!
сборка и установка слива с переливом
Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками и нередко перед домашним мастером стоит вопрос о замене устройства. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.
Как устроен слив для раковины и какие нюансы учитывать при выборе устройства, рассмотрим подробнее. А также опишем пошаговую технологию сборки и монтажа сливного приспособления.
Содержание статьи:
- Предназначение и конструктивные особенности
- Основные виды сливных устройств
- Классификация по принципу устройства
- Деление по материалу изготовления
- Сифоны для нестандартного оборудования
- Технология установки слива с переливом
- Шаг #1. Подготовка необходимых материалов и инструментов
- Шаг #2. Демонтаж старого сифона
- Шаг #3. Сборка элементов конструкции
- Шаг #4. Особенности сборки перелива
- Шаг #5. Монтаж сливного устройства
- Шаг #6. Проверка работоспособности системы
- Выводы и полезное видео по теме
Предназначение и конструктивные особенности
Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.
Устройство практически идентично конструкции, предназначенной для раковины.
В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока
Конструктивно слив перелив для мойки или раковины состоит из таких элементов:
- сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
- сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.
Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.
Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров
Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо .
Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.
Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.
Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута
С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.
Галерея изображений
Фото из
Перелив – отверстие в верхней части раковины, предназначенное для отвода из емкости излишков воды в случае, если хозяева забыли перекрыть воду
К переливному отверстию подключается трубка, по которой лишняя вода сливается в канализацию. Отверстие для перелива может располагаться не только рядом со смесителем, но и на противоположной стенке чаши
В моделях с донным клапаном вода в трубке перелива поднимается до общего уровня. Превысив максимальный уровень, вода переливается через стенку сифона и опускается ниже клапана
В небольших по объему раковинах иногда не устраивают перелива, так как эти приборы не рассчитаны на длительное пользование
Есть модели со скрытым переливом, представляющим собой систему отверстий, замаскированных узором или фигурным рельефом сантехники
В моделях со скрытым и сливом, и переливом определить их положение можно, тщательно присмотревшись к прибору. Вода наполняет раковину и на определенной высоте стекает в канализацию через слегка различимые желобки по периметру чаши
Во многих видах дизайнерской сантехники перелив не предусмотрен, так как его наличие портит идею и не украшает конструкцию. Их оснащают автоматическими сливами с донным клапаном и датчиком. По достижении предельного уровня срабатывает датчик, клапан открывается автоматически, вся вода уходит в канализацию
В напольных раковинах, дизайнерских произведениях, настольных чашах устройство слива-перелива прилагается к изделию. Найти для замены в свободной продаже аналогичное устройство бывает проблематично, поэтому при покупке подобной сантехники слив-перелив докупают в запас
Традиционная разновидность слива с переливом
Расположение перлива на передней стенке
Слив-перелив с донным клапаном
Чаша раковины без перелива
Дизайнерский вариант со скрытым переливом
Раковина со скрытым сливом и переливом
Дизайнерские изделия без перелива
Напольная раковина для ванной
Основные виды сливных устройств
Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.
Классификация по принципу устройства
Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные.
Они различаются по типу конструкции:
- Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
- Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
- Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.
В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.
Модели бутылочного исполнения свое название получили из-за продолговатой формы резервуара, которая внешне очень напоминает этот стеклянный сосуд
Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.
Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.
Оснастив сифон бутылочного исполнения вспомогательным фитингом, вы всегда можете подключить к сливной системе дополнительный патрубок от стиральной машины
Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.
Ключевое отличие трубы, применяемой при обустройстве сливной конструкции смешанного типа – она представляет собой не жесткую деталь, а подвижный гибкий шланг
В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.
Деление по материалу изготовления
Представленные в продаже в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.
Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.
Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.
В стремлении снизить риск засорения внутренних стенок труб от наслоений грязи ведущие производители при создании полимерных изделий включают в их состав антибактериальные компоненты
В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.
Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может спровоцировать образование засоров
Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.
Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.
Сифоны для нестандартного оборудования
Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.
Как и у одинарных моделей, конструкция у сифонных устройств сливных систем с двумя выпусками бывает трубного исполнения или бутылочного типа
Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.
Помимо гофротруб D32/40/50 мм в продаже можно найти и универсальные изделия, оснащенные ступенчатым концом излива, которые удобно приспосабливать под любые размеры
Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».
Технология установки слива с переливом
В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.
Самый простой путь пройдет самостоятельный мастер, выполняющий установку раковины с переливным каналом, предусмотренным в конструкции раковины:
Галерея изображений
Фото из
Сливной патрубок снабжаем уплотняющей прокладкой и пластиковой крепежной гайкой. Присоединяем его с одной стороны к расположенному на стене выпуску в канализацию, с другой стороны заводим его в боковой отвод сифона. Гайки соединения с патрубком пока не затягиваем до упора
Используя уплотнители, подсоединяем очередной отрезок сливного канала к расположенному вверху сифона отверстию
Надеваем на патрубок слива кольцеобразный уплотнитель. Проверяем, насколько ровно и аккуратно он распределился, затем соединяем с патрубком слива сифон, закрутив пластиковую гайку
Крепежные гайки пластикового сифона закручиваем вручную. Прилагаем дозированное усилие на завершающих этапах навинчивания. После крепления верхней гайки аккуратно подтягиваем боковую
Этап 1: Сборка и подключение сливного патрубка
Этап 2: Установка патрубка для соединения слива с сифоном
Этап 3: Подключение сифона к сливу из раковины
Этап 4: Закручивание пластиковых гаек вручную
Шаг #1. Подготовка необходимых материалов и инструментов
При всем многообразии моделей сливного оборудования практически идентична. Поэтому, даже если на вашем сантехническом приборе была установлена сливная система, к примеру, бутылочного типа, вы с легкостью сможете заменить ее на тот же комбинированный вариант.
Независимо от конструктивного исполнения любой слив работает по принципу двух сообщающихся сосудов: в верхней точке расположен впускной патрубок, принимающий отработанную жидкость из раковины, ниже – сливной шланг, выводящий ее в канализацию, а между ними – гидрозатвор
В комплектацию стандартного сифона входят такие элементы:
- корпус устройства;
- отводной патрубок;
- декоративная накладка на слив;
- пластиковые и резиновые манжеты;
- соединительные гайки и винты;
- резиновые плоские прокладки.
Чтобы лучше понять, в какой последовательности нужно собирать конструкцию, разложите все элементы сифона на столе или на полу.
Для работ с сантехническим оборудованием (герметизацией соединений) лучше всего выбирать полужидкий герметизирующий состав на силиконовой либо каучуковой основе
Установку системы невозможно будет выполнить без набора необходимых инструментов.
Для работы потребуются:
- плоская отвертка;
- разводной ключ;
- ФУМ-лента;
- герметик;
- емкость для сбора воды;
- хлопчатобумажная ткань.
Если в процессе работы потребуется обрезать трубы и гофру до нужного размера, заранее подготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачную бумагу.
Шаг #2. Демонтаж старого сифона
Чтобы снять отслужившее свой срок сифонное устройство, нужно в решетке, расположенной в сливном отверстии, открутить установленный по центру винт.
Нередко винт и гайка сливной решетки в процессе эксплуатации «прикипают» друг к другу. Если открутить их никак не удается, то демонтируйте сначала нижнюю часть сифона, оставив нетронутым верхний патрубок. Путем вращения этой детали вы поможете освободиться присохшей гайке и винту.
Демонтировав старое оборудование, нужно прочистить внутреннюю полость канализационного патрубка, удалив из него остатки грязи и раскрошившегося цемента
С момента демонтирования старого сифона до начала подключения нового оборудования канализационный раструб лучше «закупорить» ветошью или пробкой соответствующего размера.
Шаг #3. Сборка элементов конструкции
При установке трубной сливной системы сборку конструкции можно выполнять в процессе монтажа, последовательно «нанизывая» все элементы. Если же приходится работать с колбообразной системой, перед тем, как собрать такой слив для раковины, необходимо провести ряд подготовительных работ.
Первым делом устройство помещают под чашу и выполняют предварительную примерку с тем, чтобы убедиться в соответствии размеров. После этого проверяют надежность крепления нижней пробки.
Для этого пробку откручивают по резьбе и осматривают, есть ли сколы и другие изъяны резинового уплотнителя. Пренебрегать этим этапом не стоит, поскольку нижняя пробка постоянно принимает на себя давление системы.
Перед сборкой конструкции необходимо также проверить стыковочную поверхность корпусной резьбы на предмет обнаружения дефектов и заусениц
В случае обнаружения на поверхности заусениц, их можно срезать остро заточенным ножом. Если их не удалить, они могут повредить кольцевую прокладку в процессе монтажа.
Убедившись в качестве установленных прокладок и резьбового соединения, приступают к сборке колбы.
Работу выполняют в несколько этапов:
- Надев на резьбу устройства резиновую прокладку, прикручивают дно.
- На концы трубки-излива надевают по прокладке, а сверху по затяжной гайке.
- Вставив конец трубки-излива в отверстие верхней части корпуса сифона, фиксируют его в заданном положении путем затягивания гайки.
- Оснастив крышку устройства резиновой прокладкой, слив прикручивают гайкой к корпусу.
Чтобы повысить надежность соединения, кольцевую прокладку, вложенную в паз, нужно покрыть герметизирующим составом. Им же стоит покрыть и нижнюю часть резьбового соединения.
Чтобы иметь возможность в случае ремонтных работ легко открутить крышку устройства на стыке корпуса при герметизации соединения, сделайте сантехническую подмотку ФУМ-лентой
После этого раковину устанавливают на посадочное место и приступают к монтажу сливного устройства.
Шаг #4. Особенности сборки перелива
Имея дело с моделями, оснащенными переливами, прежде чем собрать этот элемент, нужно определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубку соединяют на заданной высоте с основным патрубком.
Если переливная трубка являет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического раздвигания. Гофрированная труба просто растягивается до необходимой длины и перегибается в нужном месте.
Прежде чем затягивать винт, проследите, чтобы отвод переливной трубки точно совпадал с предусмотренным под его установку отверстием в бортике чаши
При фиксации переливной трубки к раковине не забудьте между поверхностями проложить идущую в комплекте резиновую прокладку. Место присоединения отвода с патрубком перелива фиксируют прижимной гайкой. Чтобы не повредить соединение, гайку закручивают вручную, не прилагая особых усилий.
Шаг #5. Монтаж сливного устройства
Перед тем, как подключать собранную конструкцию к сточной системе, поверхность раковины в районе сливного отверстия тщательно обезжиривают и очищают. В процессе монтажа первым делом совмещают со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.
Если диаметр сливного отверстия и размер решетки совпадает, достаточно установить прокладку, если же есть небольшие разбежности – дополнительно задействуют герметик
Верхний торец отводного патрубка оснащают резиновой прокладкой и состыковывают с отверстием в раковине. Плотно прижав верхний бортик патрубка к сливу, фиксируют его с помощью винта D6 мм, вставленного в защитную решетку.
Резьба, в которую он должен заглубляться, запрессована в корпус самого патрубка. При затягивании винта плоской отверткой важно добиться максимально плотного прилегания, избежав при этом проворачивания фланца и прокладки.
С нижнего конца патрубка снимают фаску. Это необходимо для того, чтобы обеспечить свободный завод конца патрубка в полость сифона.
На отводной патрубок «нанизывают» пластиковую стяжную гайку, размещая ее резьбой книзу, и конусную прокладку, укладывая широкой стороной к гайке. Затем состыковывают его с выходной трубой, не забывая герметизировать соединение.
Для состыковки отводящего патрубка с канализационной трубой, диаметр которой традиционно равен 50 мм, применяют установочную резиновую манжету.
Чтобы она плотно охватывала трубу, предупреждая тем самым распространение канализационных «ароматов», используют изделие, внутренний диаметр которого чуть меньше наружного диаметра отводящей трубы.
Если вы используете мягкую гофротрубу, длину горизонтальных участков делайте такой, чтобы в процессе эксплуатации они были без натяжения, но и при этом не провисали
Совет: в случае, если диаметр отвода не соответствует размеру канализационной трубы, задействуйте готовый пластиковый переходник.
Максимально прост в подключении гофрированный сифон. Он оснащен двумя жесткими патрубками на обоих концах. Чтобы его подключить, нужно всего лишь присоединить его к выпускному патрубку, затем немного растянуть и придать нужный изгиб. После этого второй патрубок вывести в канализацию.
Шаг #6. Проверка работоспособности системы
На завершающем этапе остается только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают отрезом хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этой цели подставляют емкость под сифон.
Открывают кран и наблюдают, как вода уходит в сливное отверстие и, проходя через сифон, опускается в канализацию.
Если в местах соединений течи нет и на салфетке не проявились капли – работа выполнена качественно. В случае обнаружения таковых, плотнее прикручивают гайки, а соединение дополнительно герметизируют.
Технология монтажа разветвленных сифонов, позволяющим к общему сливу, практически ничем не отличается. Разница лишь в том, что к отводам конструкции дополнительно прикручивают гибкие шланги, идущие от бытовой техники.
Тем, кто планирует установку и подключение к канализации новой раковины, мы рекомендуем ознакомится со статьей
Выводы и полезное видео по теме
Видеообзор, как правильно собирать сифон:
youtube.com/embed/Wy9eGk80qig” allowfullscreen=”allowfullscreen”/>Монтаж раковины и подключение слива:
Современные модели слива для раковины устанавливать не так уж и сложно. Главное – грамотно подобрать модель, которая оптимально подходит для конкретных условий, и строго придерживаться инструкции монтажа.
Всем заинтересованным в вопросе установки слива для раковины предлагаем оставлять комментарии и задавать вопросы. Пожалуйста, делитесь личным опытом подключения сантехники. Форма для связи расположена в нижнем блоке.
разновидности, устройство, сборка, инструкция по монтажу
Главная » Сантехника
На чтение 7 мин Просмотров 404 Опубликовано Обновлено
Ванная любого типа оборудуется сливом. Этот узел обеспечивает вывод грязной воды в канализацию. От его нормальной работы зависит удобство и принципиальная возможность помыться. Сливы различают по пропускной способности конструкции. Устройство нужно выбирать с учетом параметров чаши.
Содержание
- Устройство слива в ванной
- Разновидности и принцип работы сифонов
- Конструкция
- Виды перелива
- Материалы
- Установка слива своими руками
- Проверка герметичности
Устройство слива в ванной
Сливное отверстие в ванной выглядит стандартно: круглая дыра, закрытая декоративной решеткой. Когда чашу наполняют, слив закрывают пробкой. Однако это лишь видимая часть устройства.
Конструкция включает следующие элементы.
- Горловина – пластиковая или металлическая втулка, которая монтируется в отверстие ванны. Ставить нужно очень плотно, через резиновую прокладку.
- Сифон – переходник с боковым изгибом или углублением, в котором формируется гидрозатвор. Изготавливается из пластика, реже из металла. Объем сифона сравнительно невелик – 300–400 мл. Его задача – нормировать отток воды и предупреждать возврат газов из канализации. Высота сифона – решающий фактор, определяющий высоту установки ванны.
- Сливная труба – пластиковый или металлический водоотвод, соединяющий сифон и основную канализационную трубу. Допускается использовать гофрированный шланг, хотя под ванну можно смело ставить жесткие трубы.
- Переходник к стояку – жесткий или мягкий водоотвод, соединяющий сливную трубу и стояк – вертикальный отрезок канализационной системы.
- Переливной блок – предупреждает переливание воды при заполнении купели. По сути это тонкая пластиковая трубка, одним концом присоединенная к переливному отверстию, а вторым – к боковому отводу горловины. Трубка выводится в сифон выше гидрозатвора – это обязательно. Высота переливного отверстия определяет максимальный уровень заполнения чаши.
В некоторых моделях переливное отверстие можно закрыть специальной пробкой и набрать воды больше. Но тогда за уровнем жидкости нужно следить самостоятельно.
Разновидности и принцип работы сифонов
Сифоны для ванны имеют разную конфигурацию, размеры, производительность. Это определяет пропускную способность элементов, способы монтажа, назначение.
Конструкция
По конструкции различают 3 основных типа устройства.
- Трубный сифон – стандарт. Представляет собой изгиб трубы U-образной формы. Пока вода выходит из ванной, она протекает по трубе к переходнику. Когда поток иссякает, в изгибе остается некоторое количество жидкости, которая формирует собой гидрозатвор – водяную пробку. Она не пропускает дурной запах и газы из канализации. Трубчатый сифон крайне прост в уходе. Его легко очистить как химическими, так и механическими методами. Минус конструкции – довольно большая высота сифона. Кроме того, если ванна не используется некоторое время, гидрозатвор из изгиба испаряется.
- Бутылочный. Сифон монтируется вертикально, в нем есть углубление. Здесь скапливается вода, образуя гидрозатвор. Есть модели, в которых отвод с углублением размещается сбоку. Такой отстойник позволяет очищать или ремонтировать слив и сифон без отключения от канализации.
- Трап – сифон самой небольшой высоты, почти плоской формы. Имеет ступенчатую конструкцию, что обеспечивает высокую пропускную способность. Чаще устанавливается под душевую кабинку.
Трубный
50%
Бутылочный
0%
Трап
50%
Проголосовало: 4
Кроме сифонов с гидрозатвором, ванную можно оборудовать устройством с сухим затвором или механическим.
Виды перелива
Полуавтоматический сифонРазличают сливное устройство и по особенностям системы перелива. В ванне она составляет со сливом одно целое, но управляться может по-разному. По этому признаку отличаются механические, полуавтоматические и автоматические модели.
- Механический – управляется вручную. Чтобы перекрыть сток, в сливное отверстие вставляют пробку. При необходимости закрывают и перелив. Чтобы спустить воду, нужно окунуть руку в воду и вытащить пробку.
- Полуавтомат – отверстие перелива закрывают поворотной пробкой. Слив закрывается прижимной пробкой. Друг с другом они соединены тросиком. Когда чашу заполняют, поворачивают кольцо на переливе. При этом опускается пробка на сливном отверстии и плотно прижимается к сливу. Когда спускают воду, поворачивает пробку на переливе в другую сторону. Пробка на сливе поднимается и выпускает жидкость в канализацию.
- Автоматический – механизмом подъема служит специальный клапан. Здесь переливное отверстие закрывает пробка. Тросика нет, так как усилие передается через соединительный гофрированный шланг перелива. Чтобы наполнить купель, нажимают на кнопку, пробка плотно закрывает сливное отверстие. Чтобы спустить воду, нужно нажать на кнопку второй раз. Такой вариант намного гигиеничнее: не нужно вновь окунаться в грязную воду.
Модель с автоматическим спуском дороже и сложнее в уходе. Если клапан приходит в негодность, все систему перелива придется менять.
Материалы
Изготавливаются конструкции из пластика или металла.
- Пластиковые – производятся из пластмассы, способной выдерживать довольно сильный нагрев. Чаще всего это полипропилен и поливинилхлорид. Такие модели дешевле, не боятся коррозии, не зарастают известковой накипью. Механически они не слишком прочны.
- Металлические из латуни или стали – более прочны и долговечны, особенно медно-латунные, не поддающиеся ржавчине. Стоят дороже.
Хотя высота установки ванны изменяется в довольно больших пределах, при выборе нужно учитывать не только конструкцию, но и высоту модели.
Установка слива своими руками
Монтаж слива в ванной или его замена выполняется по одинаковой схеме. В первом случае работы ведут с «нуля». Во втором сначала демонтируют старое устройство.
Пластиковый сифон установить и заменить легче. Раскручивать конструкцию можно голыми руками. Для монтажа металлического элемента потребуется молоток, отвертки, иногда даже болгарка.
Пошаговая инструкция:
- Установка слива в ванной выполняется после монтажа чаши. Располагается она на некоторой высоте, так что производить сборку не сложно.
- Вставляют в сливное отверстие декоративную решетку с прокладкой.
- Со стороны дна ванны прижимают выпускной патрубок. Крепление уплотняют специальной прокладкой, находящейся в комплекте.
- Фиксируют патрубок. Для этого вкручивают винт в установленную решетку, скрепляя конструкцию вместе.
- Собирают колено сифона и выводят переходник, в который будет вставляться выводной патрубок. При монтаже следят за тем, чтобы конусная прокладка была уложена широкой стороной в направлении гайки.
- К переливному отверстию прикрепляют отвод, отвечающий за перелив. Вставляют в переливное отверстие горловину и подключают к трубке. Если это полуавтоматическое устройство, к патрубку и клапану на переливном отверстии закрепляется тросик.
Валера
Голос строительного гуру
Задать вопрос
Прижимные гайки рекомендуется затягивать вручную. При использовании гаечного ключа риск перетянуть крепления намного возрастает. А это приводит к образованию трещин и сколов.
Для отвода жидкости к стояку допускается ставить как жесткие пластиковые трубы, так и гофрированные. Первый вариант надежнее: меньше засоряется и проще в обслуживании.
Проверка герметичности
После установки систему тестируют.
- Закрывают слив пробкой и наполняют ванну водой. Оставляют на несколько часов.
- Спустя время осматривают патрубок и трубы на участке под ванной. При правильной герметизации сифон и трубы остаются совершенно сухими.
- Проверяют скорость слива воды: жидкость должна уходить равномерно на каждом этапе. После спуска осматривают места стыковки труб и переходников – они должны оставаться сухими.
Специалисты рекомендуют промазывать места соединений герметиком.
Популярный материал:
Как заделать трещину на раковине в ванной комнате своими рукамиКак сделать уклон душа к трапу правильно: укладка плитки на пол поддона
Установка унитаза без сверления в туалете квартиры: ремонт в домашних условиях
Высота смесителя в душевой кабине: как выбрать и установить, фото
Виды ванн для частного дома и дач: дизайн интерьера, размеры, акриловые, пластиковые
Подключение смесителя на кухне и монтаж крана на мойку
Слив воды стиральной машины трубой в сифон
Установка водонагревателя на стену под потолок над инсталляцией
Установка подземной дренажной системы (сделай сам)
Слейте воду из дома и высушите сырой двор с помощью этой встроенной в землю системы.
Время
Несколько дней
Сложность
Новичок
Стоимость
$101–250
Введение
Прекратите иметь дело с проблемами воды в вашем доме и во дворе, установив эту дренажную систему в земле. Это постоянное, долгосрочное решение для вашего мокрого двора. Эти пошаговые инструкции и фотографии помогут вам выполнить установку своими руками. Этот проект требует много копания, но вам больше никогда не придется иметь дело с проблемами дренажа.Tools Required
- Chisel point bar
- Cordless drill
- Garden rake
- Hammer
- Level
- Line level
- Spade
- Tape measure
- Utility knife
- Wheelbarrow
Materials Required
- Щебень
- Дренажная крышка
- Дренажная трубка
- Сухой колодец
- Тканевый носок
- Ландшафтная ткань
- Колья
- Y-образные фитинги
Водосточный желоб Обзор проекта
Копание траншеи
Семейный мастер на все руки
Начните с рытья глубокой траншеи для дренажной плитки.
Установка сухого колодца
Семейный мастер на все руки
Вода собирается в сухом колодце
Подсоедините трубы
Семейный мастер на все руки
Трубка направляет воду в сухой колодец. Если вам посчастливилось оказаться среди 60 процентов несчастливых домовладельцев, у которых есть какие-либо проблемы с водой во дворе, у вас есть два варианта: продать свой дом и купить один из домов у остальные 40 процентов или засучите рукава и смиритесь с этим.
Большинство влажных дворов можно эффективно осушать. Редко бывают неразрешимые проблемы с водой, такие как низкий уровень грунтовых вод, который выталкивает воду снизу вверх. Однако, если вы оказались в такой плачевной ситуации, обратитесь к профессионалу — это практически невозможно исправить, если у вас нет дренажного насоса и места для слива всей этой воды.
В этой статье мы познакомим вас с доступными продуктами и покажем вам пошаговый метод избавления от лишней дождевой воды и отвода ее из дома. Мы не можем гарантировать, что такая система решит все ваши проблемы с водой, но она определенно поможет.
Определите источник проблемы с водой
В большинстве случаев довольно очевидно, откуда берется вода. Часто к дому примыкает уклон, углубление во дворе, из-за которого образуются лужи, или лишняя вода с крыши стекает рядом с фундаментом. Вы можете позаботиться о незначительных проблемах дренажа фундамента, убедившись, что почва имеет уклон в сторону от дома.
Кроме того, правильно установленные водосточные желоба с хорошо направленным водосточным желобом могут быть очень эффективными. Если вы уже остановились на этих решениях и все еще нуждаетесь в помощи, придерживайтесь этой статьи.
Прежде чем копать, позвоните по номеру
Как и в случае любого дворового проекта, требующего земляных работ, вы должны найти места, где проложены электрические, телефонные и телевизионные кабели, а также газовые трубы. Позвоните в местные коммунальные службы или по номеру 811.
Расположение подземных кабелей и труб может повлиять на прокладку вашего плана дренажа. Возможно, вы захотите рассмотреть альтернативный маршрут или отключить утилиту до завершения задания.
Теперь, когда вы знакомы с основными частями, следуйте нашим пошаговым фотографиям. В идеале они будут вдохновлять и направлять вас при планировании собственной системы.
Проект шаг за шагом (10)
Этап 2
Выкопайте прилегающую траншею
Выкопайте траншею достаточно глубоко, чтобы вода могла стекать вниз по склону со стороны сухого колодца. Вам также понадобится не менее 3 дюймов щебня, чтобы добавить его на дно траншеи, чтобы способствовать водопоглощению. Предполагая, что ваш участок не имеет форму большой салатницы с домом в центре внизу, найдите место ниже дома, чтобы слить лишнюю воду. Если одно из этих мест находится рядом с гаражом вашего соседа, не поддавайтесь искушению. Если рельеф местности не очевиден, используйте линейный уровень с кольями и рулеткой (см. Фото 6), чтобы проверить пути отвода воды. Помните, что вы, возможно, не сможете использовать все методы, которые мы показываем, поэтому выберите те, которые лучше всего соответствуют вашим потребностям.
Некоторые почвы трудны для копания
Почва, которую мы выкопали для нашего 70-футового. длинная траншея и сухой колодец были одними из худших (после твердой породы) для копания. В основном глинистая почва (плохо дренируемая) была заполнена от 4 до 8 дюймов. полевой камень – далеко от идеальной песчаной почвы. Копание заняло у меня и моего помощника два дня непосильного труда. Если повезет, копать будет намного легче, но будьте готовы. Возьмите большой стержень с долотом (фото 1), чтобы отодвигать камни, чтобы освободить место для каждой лопаты.
Купите все необходимое для этой работы в домашнем центре
Вместимость сухого колодца, который мы использовали, составляет около 30 галлонов. Это устройство также можно установить поверх другого или рядом с ним, если вам нужна дополнительная вместимость. Сухой колодец очень прочный, и как только вы его закопаете, вы сможете проехать по нему на машине, не сломав его. На самом деле сухой колодец можно установить под подъездной дорожкой. Дренажный патрубок вверху (фото 5 и 8) не является обязательным.
Вы также можете: (1) сливать воду непосредственно в боковой порт устройства из ряда перфорированных или неперфорированных дренажных трубок, (2) соединять вместе два или более сухоблочных устройства или (3) использовать их независимо друг от друга. с верхним сливом для небольших бассейнов. Вы можете приобрести быстроразъемную трубу длиной 10 футов. длины, как мы сделали или купить 50 футов. рулон, который трудно транспортировать. Вы обнаружите, что трубка доступна либо с перфорацией (отверстия 1/2 дюйма, случайно прорезанные по бокам), либо без перфорации.
Выберите перфорированную трубку, если хотите, чтобы она стекала по мере прохождения воды. Однако, если вы хотите, чтобы трубка доставляла воду только из одного места в другое, купите неперфорированную трубку и не используйте носок. Носок (фото 7) обычно продается длиной 100 футов. длины. Вы также можете приобрести широкий ассортимент фитингов для соединения линий, а также фитинг для крепления к водосточной трубе. Материалы для этой системы стоят около 200 долларов. Мы потратили еще $200 на 2 куб. ярдов щебня, доставленного к нашему подъезду.
Прежде чем отправиться в домашний центр, убедитесь, что у вас есть хорошая лопата, веревка и уровень, а также надежная тачка. Если нет, купите их.
Как сделать гидроизоляцию подвала: установить дренажную систему в подвале
Подпишитесь на нашу рассылку новостей
Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!
Сделай это правильно, сделай сам!
Первоначально опубликовано: 16 сентября 2019 г.
Похожие проекты
Популярные обучающие видео
ⓘ
Как установить слив для кухонной раковины
По
Аарон Стикли
Аарон Стикли
Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 21.06.22
Рассмотрено
Ричард Эпштейн
Рассмотрено Ричард Эпштейн
Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справочной информацией, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Обзор проекта
Сливной узел на кухонной раковине редко выходит из строя и нуждается в ремонте, но если раковина заменяется во время проекта ремонта или обновления кухни, часть процесса часто включает установку нового сливного узла для новой раковины.
Этапы установки слива раковины будут зависеть от того, насколько новая раковина отличается от старой, а также от того, какие другие компоненты устанавливаются. Например, новая раковина может иметь другую глубину, чем старая, поэтому может потребоваться внести некоторые изменения в фитинг ответвления сливной трубы, входящего в стену. Установка может быть немного сложнее, если вы также устанавливаете мусоропровод как часть новой установки раковины.
Кухонные сифоны доступны в различных комплектах, содержащих различные конфигурации деталей для соответствия конкретным ситуациям: некоторые для раковин с одной раковиной, некоторые для раковин с двумя раковинами, а некоторые для раковин, которые будут включать в себя удаление мусора. Доступны комплекты сифонов из хромированной меди и пластика из ПВХ; большинство людей теперь используют пластиковые детали для сливов кухонных раковин, которые обычно скрыты от глаз.
Кухонные сливы обычно имеют диаметр 1 1/2 дюйма, а не трубы диаметром 1 1/4 дюйма, которые часто встречаются в раковинах для ванных комнат, поэтому убедитесь, что вы покупаете правильный размер. Иногда вы можете найти 2-дюймовое сливное отверстие для кухни. Если это так, существуют переходные фитинги, которые могут переходить 1 1/2-дюймовый дренажный комплект на 2-дюймовую выпускную трубу.
Хотя многие комплекты дренажных ловушек включают в себя гибкие гофрированные трубки, которые значительно упрощают установку, профессиональные сантехники обычно их не используют, поскольку грубые гофры весьма восприимчивы к улавливанию жира и частиц пищи и вызывают засорение. Гораздо лучше использовать гладкие трубы, обрезав их точно по размеру, чтобы обеспечить хороший сток сливаемой воды.
Совет
Если вы планируете заменить стандартную раковину на глубокую раковину, вам может понадобиться опустить сливное отверстие в стене, чтобы оно соответствовало меньшей высоте сливного отверстия новой раковины. Сверхглубокие раковины в фермерском стиле часто требуют такой переделки. Перемещение сливного отверстия — довольно сложная работа, для которой, вероятно, потребуется профессиональный сантехник, если только вы не очень опытный мастер.
Смотреть сейчас: как легко установить слив для кухонной раковины
Нужна дополнительная помощь? Поговорите с сантехником рядом с вами
Наши партнеры могут помочь вам сравнить расценки от лучших специалистов рядом с вами
Получить предложение
Раскрытие информации рекламодателя
Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.
Оборудование/инструменты
- Рулетка
- Маркер
- Резак для труб ПВХ или ножовка
- Плоскогубцы канальные
Материалы
- Комплект сифона для кухни
- Слив и сетчатый фильтр в сборе (для каждой раковины)
Ель / Кевин Норрис
Проверьте высоту сливного отверстия
Прежде чем снимать старую раковину и покупать новую, рекомендуется проверить высоту сифона на старой раковине. Рукав сифона представляет собой горизонтальную деталь между U-образным изгибом сифона (P-образный сифон) и ответвлением водосточной трубы в стене. Он соединяется с фитингом санитарного тройника в дренажном ответвлении и должен иметь наклон вниз к тройнику примерно на 1/4 дюйма на фут для надлежащего дренажа.
Измерьте расстояние от пола или основания шкафа до центра ловушки. Если высота превышает 16 дюймов, вы можете обнаружить, что новая раковина не обеспечит необходимого наклона вниз для ловушки.
Ель / Кевин Норрис
Опустите сливное отверстие, если необходимо
Если вы обнаружите, что существующий сливной патрубок недостаточно низок, чтобы вместить новую раковину, вам (или специалисту) потребуется открыть стену и опустить сантехнический тройник, соединяющийся со сливной трубой в стене. Это может быть несколько сложной работой, требующей вырезания задней части шкафа и поверхности стены.
Наш пример тому пример: в новой раковине не хватило места для подключения стандартного сливного узла к сливному отверстию в стене (левое фото). Итак, штуцер сантехнического тройника, служащий сливным отверстием, опущен (фото справа). Имейте в виду, что высота слива должна оставлять достаточно места для удаления сифона и его очистки.
Если вам нужно опустить санитарный тройник в ответвлении водостока, рекомендуется подождать, пока другие части водостока не будут проверены, прежде чем приклеивать и закреплять фитинги на постоянной основе. Оставив фитинги незакрепленными, вы оставите немного места для регулировки.
Прежде чем перейти к следующим шагам, снимите старую раковину и установите новую раковину на столешницу. Наша установка будет включать в себя раковину с двумя раковинами и приспособление для удаления мусора, установленное на правой раковине.
Ель / Кевин Норрис
Установка мусоросборника и сетчатого фильтра
Во-первых, установите мусоропровод на нужной стороне раковины, так как он занимает больше всего места.
Затем установите сетчатый фильтр на оставшуюся раковину. Это также хорошее время для установки любых других компонентов под раковиной, таких как фильтр для воды или диспенсер для горячей воды. Вам нужно будет обойти эти фитинги при подсоединении дренажных труб.
Ель / Кевин Норрис
Установите сливной патрубок и непрерывную сливную трубу
Сливной патрубок представляет собой короткий вертикальный отрезок прямой трубы, которая соединяет сетчатый фильтр раковины с тройником. Боковой выход на тройнике будет принимать непрерывную канализационную трубу, идущую из мусоропровода (или другой раковины), а нижний выход будет продолжаться к сливному сифону.
Временно установите насадку на сетчатый фильтр раковины, используя накидную гайку (и накидную шайбу, если применимо). Временно подсоедините изогнутый конец непрерывной канализационной трубы к сливному отверстию мусоропровода с помощью накидной гайки и шайбы. Пусть прямой конец трубы выходит за вертикальный патрубок на раковине. Труба должна иметь небольшой уклон вниз к хвостовику.
Поднесите тройник к патрубку и сливной трубе и отметьте линии разреза на обеих трубах, где они будут входить в тройник. Теперь отрежьте хвостовик и непрерывную сливную трубу по длине с помощью резака для труб из ПВХ или ножовки.
Установите на место хвостовик и непрерывную сливную трубу вместе с тройником, оставив соединения затянутыми от руки. При необходимости отрегулируйте детали, убедившись, что непрерывный сливной рукав имеет небольшой наклон вниз по направлению к тройнику.
Слегка затяните накидные гайки плоскогубцами. Они не должны быть слишком тугими; пластиковые нити могут быть повреждены, если вы приложите слишком много усилий.
- Примечание : Если у вашей раковины одна чаша, тройник на конце патрубка не потребуется — патрубок будет вести прямо к сифону. Если у вас двухчашевая мойка, но ни в одной из чаш не предусмотрено мусоропровода, тройник устанавливается на патрубок одной раковины, а боковой выход тройника принимает непрерывную сливную трубу из второй чаши.
Ель / Кевин Норрис
Подсоедините сифон
Узел сливной ловушки включает в себя U-образный изгиб ловушки и J-образный рычаг ловушки. Изгиб сифона подходит к нижней части тройника хвостовика, а рычаг сифона проходит в дренажное отверстие в стене.
Неплотно соберите изгиб ловушки и рычаг ловушки с помощью накидной гайки и шайбы. Наденьте накидную гайку и шайбу на прямой конец рычага ловушки. Вставьте изгиб сифона вверх в тройник на хвостовике, одновременно вставляя рычаг сифона в дренажное отверстие на стене.
Отрегулируйте детали ловушки по мере необходимости, чтобы создать самый прямой путь от раковины к сливному отверстию. Убедитесь, что рычаг сифона имеет небольшой угол наклона вниз по направлению к сливному отверстию.
Отметьте и обрежьте рычаг ловушки по мере необходимости, если он слишком длинный и не помещается в пространство, затем переустановите узел P-ловушки. Затяните все накидные гайки плоскогубцами. Опять же, не перетягивайте.
Убедитесь, что непрерывная сливная труба и рычаг сифона слегка наклонены вниз в направлении потока воды, затем проверьте все дренажные соединения, чтобы убедиться, что они затянуты.
Наконечник
Убедитесь, что ловушка направлена в правильном направлении, с острым изгибом под наконечником. Может возникнуть соблазн повернуть его неправильно, чтобы поместить в маленькое пространство, но в этом случае он не работает должным образом и может протечь.
Ель / Кевин Норрис
Проверка на наличие утечек
Запустите воду в обе раковины и проверьте, нет ли утечек на каждом стыке труб. Затяните те соединения, которые протекают. Проведите окончательный тест, наполнив каждую раковину и дав им быстро стечь, пока вы проверяете наличие утечек ниже.
Нередки случаи, когда соединения с накидной гайкой немного подтекают. Исправление этого обычно требует лишь незначительной корректировки. Если первоначальная затяжка не устранила утечку, отвинтите гайку, переместите шайбу и снова затяните гайку, убедившись, что она не имеет поперечной резьбы.
Ель / Кевин Норрис
Сухие скважины, траншеи и многое другое
Типичный диапазон:
2100 долларов США – 6465 долларов США
Данные о затратах основаны на фактических затратах на проект, о которых сообщили 1833 участника HomeAdvisor. Встроить эти данные
Как мы получаем эти данные
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
- Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
- Когда их проекты завершены, они заполняют краткий обзор стоимости.
- Мы собираем данные и сообщаем вам о затратах.
Обновлено 2 сентября 2022 г.
Рассмотрено Джефф Ботельо, Слесарь-сантехник с лицензией.
Автор HomeAdvisor.
Стоимость установки дренажных систем
Установка дренажных систем обходится большинству домовладельцев в пределах от 2100 до 6465 долларов США при средней стоимости 4 129 долларов . Небольшие, более простые решения могут стоить всего 500 долларов США , а более сложные проекты могут стоить 18 000 долларов США .
На этой странице:
- Калькулятор стоимости дренажной системы
- Стоимость дренажной системы по типу
- Стоимость установки дренажной системы
- Бетонный водосборник
- Пластиковый бассейн
- Дренажная система под палубой
- Установка ливневой канализации
- Дренаж водосточных желобов и заглубленные водосточные трубы
- Сад и Пейзаж
- Сухие колодцы
- Французские стоки
- Стоимость дренажных систем подвала
- Стоимость дренажной системы траншеи или канала
- Стоимость дренажа оконного колодца
- Стоимость дренажа фермы и поля
- Стоимость рабочей силы
- Цены на дренажные трубы
- Установка дренажа своими руками против найма профессионала
Калькулятор стоимости дренажной системы
Рассчитаем для вас данные о затратах. Где вы находитесь?
Где вы находитесь?
Почтовый индекс
Среднее по стране | 4 129 долл. США |
Типовой диапазон | 2100 долларов США – 6 465 долл. США |
Низкий уровень — высокий уровень | $800 – 13000 долларов |
Данные о затратах основаны на фактических затратах на проект, о которых сообщили 1833 участника HomeAdvisor.
Стоимость дренажной системы по типу
К дренажным системам относятся дренажные системы французского типа, в которых используется перфорированная труба, закопанная в траншею, заполненную гравием. Некоторые дренажи на уровне поверхности используют варианты этого метода с металлическими и пластиковыми каналами. Другие части системы включают в себя сухие колодцы, дренажные насосы, водосточные трубы, дренаж оконных колодцев и стоки фундамента.
Тип | Стоимость* |
---|---|
Французский | 1000 – 10 000 долларов за 100 погонных футов |
Траншея/канал | 3 000–9 000 долл. США за 100 погонных футов |
Подземные водосточные трубы | 200–2000 долларов за водосточную трубу |
Бетонный водосборник/дождевик | 2 000–5 000 долл. США за ванну |
Пластиковый водосборник | 200–500 долларов США за слив |
*Включает работу и материалы.
Стоимость установки дренажной системы
Чтобы во дворе был дренаж, вам может понадобиться установить водопропускную трубу. Водопропускные трубы отводят лишнюю воду от вашего дома, снижая риск затопления и других рисков, связанных с влажностью.
Стоимость установки водопропускной трубы от 1500 до 5000 долларов США за вход или дорогу . Обратитесь в местное дорожное управление или отдел транспорта за правилами и положениями по установке водопропускных труб. В некоторых местах вам потребуется надзор со стороны дорожного или дорожного департамента. Однако ваш проект может не требовать установки водопропускной трубы, а вместо этого установки другой дренажной системы.
Бетонный отстойник
Бетонный отстойник стоит от 2000 до 5000 долларов США за установку. В эту цену входят все подключения и полная установка. Нечасто встретишь водосборник в жилых домах моложе 1960 года. В жилых домах он использовался для отделения загрязнений в канализационных системах. Вам может понадобиться один из них, только если вы находитесь в сообществе с однотрубной канализационной системой. Двойные системы, одна для сточных вод, а другая для ливневой, не требуют водосборника.
Найдите профессионалов в области дренажа
Почтовый индекс
Поговорите с профессионаламиПластмассовый отстойник
Вы потратите от 200 до 500 долларов за слив для пластиковых отстойников. Эти бассейны, как и их бетонные родственники, работают для отделения загрязняющих веществ, но в ваших водосточных трубах. Они располагаются под водосточной трубой, отделяя листья и крупный мусор, позволяя воде поступать в систему ливневой канализации или высохнуть в колодце.
Дренажная система под палубой
Укладка дренажа под настил стоит в среднем от 500 до 3000 долларов . Доступность может привести к росту цен. Так как вы не можете засунуть канавную машину под настил, большую часть работы вы выполните вручную. Это добавляет время, что увеличивает стоимость.
Установка ливневой канализации
Системы каналов ливневой канализации стоят от 50 до 3000 долларов. Эта система собирает ливневые поверхностные воды и затем отводит их в ливневую канализацию или сухой колодец. Вы можете приобрести наборы «сделай сам» или заказать профессиональную установку. Они трудоемки, но требуют немного инструментов. Эти системы обычно устанавливает мастер на все руки или ландшафтный дизайнер.
Дренаж водосточных желобов и заглубленные водосточные трубы
Вы заплатите от 100 до 300 долларов США за водосточную трубу , если они должны будут закопать удлинители водосточной трубы. Если это просто вопрос подключения к существующей системе, вы можете заплатить немного меньше. Если у вас еще нет системы ливневой канализации, вам потребуется установить ее за дополнительную плату в среднем 1500 долларов США . Вместо того, чтобы закапывать водосточные трубы, рассмотрите возможность использования водосборника с сетчатым фильтром — их легче чистить.
Сад и ландшафт
Стоимость дренажа в саду и ландшафте от 350 до 10 000 долларов . У вас есть несколько вариантов отвода избыточной влаги от вашего сада или участков вашего ландшафта. Впускные отверстия, соединенные с трубами, которые наклоняются от точки, могут быть идеальными, или вам может понадобиться французский стиль или их комбинация.
Сухие скважины
Сухие скважины стоят в среднем от 1600 до 4800 долларов . В своей простейшей форме сухой колодец представляет собой яму, заполненную гравием, позволяющую воде стекать от вашего дома. Обычно они подключаются к другим частям дренажной системы, таким как французские водостоки.
Французские водостоки
Наружные французские водостоки стоят в среднем от 10 до 50 долларов за погонный фут , но вы можете заплатить до 100 долларов за погонный фут за сложные установки. Диапазоны зависят от того, где вы его поместите. Например, поверхностный дренаж в легкодоступных местах, таких как двор, стоит намного меньше, чем земляные работы до основания фундамента и установка дренажного насоса.
Стоимость дренажных систем подвала
Стоимость дренажных систем подвала От 20 до 90 долларов США за погонный фут , в зависимости от типа и доступности. Чаще всего вы найдете французский дренаж или аналогичный, но они бывают разной глубины. Весь дренаж для подвалов имеет дело с гидростатическим давлением, толкающим воду в стены.
Дренажные системы часто входят в стоимость гидроизоляции подвала. Полная гидроизоляция выходит за рамки простого водостока с водонепроницаемыми мембранами для стен. Типичные затраты на подвальные системы включают:
Тип | Стоимость |
---|---|
Водосток-занавес | 1000–5000 долларов |
Внутренний французский трап | 3000 – 8000 долларов |
Наружный глубокий слив | 2 000 – 10 000 долл. США |
Гидроизоляция подвала | 2000–7000 долларов |
Дренажный насос | 650–1900 долларов |
Полноценный внутренний водосток | 4 000 – 10 000 долл. США |
Стоимость траншейной или канальной дренажной системы
Стоимость траншейной или канальной дренажной системы от 30 до 100 долл. США за погонный фут . Сложные установки могут стоить 150 долларов за погонный фут . Цена желоба или желоба будет зависеть от длины и материала. Например, стальная траншея для подъездной дороги может стоить 100 долларов США , а бетонная — 300 долларов США .
Бетонные подъездные пути обычно требуют разрушения бетона, установки поверхностного водостока и повторной заливки для его герметизации. При правильном выравнивании бетона вода течет через этот водосток в металлический или бетонный канал, который отводит воду от вашего водить машину. Любой тип системы для подъездных путей требует достаточной прочности, чтобы выдержать вес припаркованного автомобиля.
Свяжитесь с местными профессионалами в области дренажа
Почтовый индекс
Найдите плюсы Стоимость оконного колодцаОконные колодцы стоят от 500 до 1000 долларов за окно. Большинство оконных колодцев имеют на дне слой гравия, обеспечивающий естественный дренаж. Но если вода все еще остается проблемой, вы можете подумать о добавлении дренажного колодца. Дренаж представляет собой трубу, по которой вода течет либо ниже уровня вашего фундамента, либо в существующую дренажную систему.
Вы также можете добавить крышку для от 50 до 100 долларов за окно. Установка крышки оконного колодца в среднем стоит $700, всего .
Стоимость дренажа фермы и поля
Плитка дренажа поля стоит от 700 до 2000 долларов за акр . Стоимость зависит от расстояния между дренажными плитками и размера используемой магистрали. Вы не найдете этот тип водосточной плитки в жилых помещениях, только на сельскохозяйственных угодьях.
Затраты на оплату труда
Затраты на оплату труда по установке дренажных работ От 50 до 100 долларов в час. Большинство проектов занимает от 12 до 72 часов или от 1,5 дней до недели и более. Обычно над любым проектом работает команда из 2 или 3 человек. Для любого проекта, который требует бетонных или блочных работ, вы захотите выделить дополнительное время на снос и повторную установку.
Цены на дренажные трубы
Стоимость дренажных труб от 1 до 5 долларов за погонный фут. Можно приобрести без тканевого чехла, с тканевым носком, с фильтрующим слоем из плотной ткани и поролона.
Водосборник стоит $30–$100 каждый.
Комплекты дренажных каналов стоят 10–15 долларов США за погонный фут.
Соединители и соединения стоят 2–10 долларов США за штуку.
Цены на бетонные дренажные трубы
Цены на бетонные дренажные трубы варьируются от нескольких сотен до нескольких тысяч долларов. Они обычно зарезервированы для более крупных приложений в стиле водопропускных труб, а не для использования в жилых районах.
Установка дренажа своими руками по сравнению с наймом профессионала
На рынке вы найдете множество комплектов дренажа своими руками. Они просты в установке, требуют небольшого опыта и нескольких инструментов. Это отличный вариант для некоторых домовладельцев, у которых есть выходные, чтобы установить их. Однако, если они не выровнены должным образом, они не решат ваши проблемы с водой. Вам также необходимо базовое понимание того, как и почему у вас возникают проблемы с дренажем и как их исправить. Полная работа «сделай сам» стоит от 100 до 2000 долларов.
Однако, если у вас нет времени или опыта, чтобы установить их самостоятельно, или вы хотите получить душевное спокойствие, связанное с профессиональной установкой, наймите местного специалиста по установке дренажа. Они решат ваши проблемы с дренажем и предотвратят ухудшение текущего повреждения.
Остались вопросы по установке дренажа?
Почтовый индекс
Спросите профессионалаЧасто задаваемые вопросы
Сколько времени занимает установка дренажа?
Установка дренажа может занять от одного дня до недели и более. Все зависит от стиля и потребностей вашего проекта.
Когда лучше установить новый дренаж?
Обычно это нужно делать летом или осенью, когда тепло и сухо. Подрядчики могут взимать сезонно меняющиеся ставки, которые будут варьироваться от региона к региону.
Как понять, что мне нужен лучший дренаж?
Если вы видите какие-либо повреждения водой или стоячую воду, вам нужен лучший дренаж. Но вы также можете проверить следующее:
Переполняющие желоба во время дождя
лужи возле вашего фундамента
Пятна в подвальной воде
Стабильные лужи
«Будьте известными и ящиками. проблемы, скрывающиеся под землей (например, неисправная септическая система или сломанная канализационная магистраль), и их следует расследовать как можно скорее», — говорит Джефф Ботельо, член Экспертного совета и подмастерье с лицензией Массачусетса с 15-летним опытом.
Могу ли я совмещать установку дренажа с другими проектами?
Вы можете комбинировать дренажные установки с любым проектом в той же области. Например, при установке нового ландшафтного дизайна вы можете проверить установку французского водостока. При переделке крыши постарайтесь приобрести новые водосточные желоба или починить свои. Прежде чем закончить свой подвал, модернизируйте французский водосток.
Каждый раз, когда в вашем доме ведется новое строительство, рассмотрите возможность добавления дренажных систем, особенно если вы строите новый дом или возводите большую пристройку. Часто это идеальное время для добавления дренажной системы, потому что подрядчики уже перекапывают землю.
Какие вопросы следует задать установщику дренажной системы?
Вопросы, которые следует задать установщику дренажа, включают:
Зачем мне нужен дренаж?
Можете ли вы объяснить, почему он не сливается естественным образом?
Как долго вы в этом бизнесе?
У вас есть другая работа, которую я могу посмотреть?
У вас есть лицензия?
Вы даете гарантию на свою работу?
Как долго должно действовать это решение?
Какие у меня есть варианты?
Нужен ли мне дренажный насос или французский дренаж?
Это зависит от ваших потребностей. Французские сливы просто сливают воду, ничего не активируя. Однако дренажные насосы активируются, когда поплавок поднимается достаточным количеством воды. Дренажные насосы могут откачивать воду, если она не достигает достаточно высокого уровня, чтобы затопить весь подвал.
Дренажные насосы являются хорошим решением для незавершенных/грязных подвалов и подвалов, где грунтовые воды в порядке, но вы все равно хотите, чтобы ваша печь, котел и/или водонагреватель оставались сухими. Дренажные насосы не обязательно сохранят ваш подвал сухим, но они предотвратят затопление и помогут защитить наиболее важные бытовые приборы вашего дома. Французский дренаж поможет предотвратить попадание воды в ваш подвал с самого начала, и их также можно использовать в сочетании с дренажными насосами в качестве резерва, чтобы сохранить подвал сухим в очень влажных местах.
Затраты на сопутствующие проекты
- Repair Basement Drainage
- Repair a Drain Line Breakage
- Test Soil
- Construct a Dry Well
- Reslope a Lawn
- Hire a Land Surveyor
- Install Gutters & Downspouts
- Repair Gutters & Downspouts
- Remove Стоячая вода
- Ремонт повреждений водой
Найдите профессионалов поблизости
- Специалисты по гидроизоляции подвала рядом с вами
- Специалисты по дренажу рядом с вами
- Французские специалисты по установке дренажных систем в вашем районе
- Ландшафтные архитекторы в вашем районе
- Местные специалисты по выравниванию дворов
- Ближайшие монтажники дренажных насосов
Связанные оценки затрат от HomeAdvisor
- Установите французский дренаж
Популярные категории
- Дополнения и переделки
- Ванные комнаты
- Отопление охлаждение
- Кухни
- Пейзаж
- Все категории
Популярные проекты
- Наймите разнорабочего
- Нанять горничную
- Установить Ландшафтный дизайн
- Реконструировать ванную комнату
- Реконструировать кухню
Избранные статьи
- Сколько стоит установить или заменить кухонные шкафы?
- Сколько стоит пристройка к дому?
- Установить столешницы
- Сколько стоит установить окно?
- Сколько стоит чистка водостоков?
Найти подрядчиков по установке дренажа в подвале рядом с вами
- Сент-Луис, Миссури
- Денвер, Колорадо
- Сиэтл, Вашингтон
- Чикаго, Иллинойс
- Филадельфия, Пенсильвания
- Канзас-Сити, Миссури
- Питтсбург, Пенсильвания
- Сент-Пол, Миннесота
- Портленд, Орегон
- Эшвилл, Северная Каролина
- Рочестер, Нью-Йорк
- Миннеаполис, Миннесота
- Ямайка, Нью-Йорк
- Гранд-Рапидс, Мичиган
- Колорадо-Спрингс, Колорадо
- Цинциннати, Огайо
- Балтимор, Мэриленд
- Индианаполис, Индиана
- Вашингтон
- Спрингфилд, Миссури
- Луисвилл, Кентукки
- Бирмингем, Алабама
- Уинстон Салем, Северная Каролина
- Ванкувер, Вашингтон
- Рокфорд, Иллинойс
- Роанок, Вирджиния
- Литтлтон, Колорадо
- Каламазу, Мичиган
- Хьюстон, Техас
- Даллас, Техас
- Шарлотта, Северная Каролина
- Баффало, Нью-Йорк
- Анн-Арбор, Мичиган
- Форт-Уэрт, Техас
- Флинт, Мичиган
- Фейетвилл, Северная Каролина
- Детройт, Мичиган
- Дейтон, Огайо
- Кливленд, Огайо
- Камден, Нью-Джерси
Не видите свой город?
Самая простая установка душевого трапа — Мастер по ремонту дома
Джефф Паттерсон
18 июля 2021 г.
Ремонт ванной комнаты своими руками
Самый простой монтаж душевого трапа — и самый безопасный.
Душевые печально известны протечками, особенно в сливе.
Итак, сегодня вы увидите, как правильно установить Schluter KERDI-DRAIN.
Начинаем!
Принадлежности для установки душевых трапов EasiestВот материалы, используемые для установки KERDI-DRAIN
- Schluter KERDI-DRAIN (ПВХ) – https://amzn.to/3z3nmK5
- Инструмент для резки труб Reed – https ://amzn.to/3enUHaS
- Инструмент для снятия фаски Reed DEB4 – https://amzn.to/3B8R81S
- Внутренний труборез Wheeler-Rex — https://amzn.to/3klqoVN
- Oatey PVC Primer and Cement — https://amzn.to/3enzIVC
- Schluter ALL-SET — https://amzn.to/ 3wK4oqc
- Margin Trowel – https://amzn.to/3eova0U
- Это партнерские ссылки Amazon, которые помогут поддержать HRT!!
Вам нужны все модные резаки?
Они не являются абсолютно необходимыми, но я настоятельно рекомендую их, поскольку они упрощают и улучшают установку.
Если вы впервые занимаетесь своими руками, имейте это в виду, вы всегда можете купить эти инструменты и продать их позже.
Если вы профессионал, сохраните эти инструменты — они облегчат вашу работу.
Как использовать прокладки с KERDI-DRAINKERDI-DRAIN компании Schluter превосходен по многим причинам.
Во-первых, вы можете установить его до покупки душевого поддона. Например, сантехники могут установить слив перед поддоном, используя прокладки, которые входят в комплект сливного отверстия.
Тем не менее, необходимо знать толщину душевого поддона, чтобы можно было использовать соответствующую прокладку.
В качестве альтернативы, если душевой поддон находится на месте, вырежьте белую пенопластовую опору и используйте ее вместо распорок.
Метод установки желоба для душа, описанный в этом руководстве, предназначен для случаев, когда у установщика нет доступа к водопроводу, например Санузел на втором этаже над кухней!
Как обрезать сливные трубы для душаОбрезать трубы для слива до нужной глубины может быть непросто.
Однако есть замечательные инструменты, которые значительно упрощают эту задачу.
В этом примере 2-дюймовая дренажная труба уже была приварена на место с помощью растворителя.
Я отрезал лишнюю трубу с помощью инструмента для резки труб Reed, чтобы общая длина была примерно 4-5 дюймов над полом. Этот инструмент также делает квадратные разрезы, что обязательно для душевых желобов.
Затем на верхней части отрезанной трубы была снята фаска. Это важно, так как позволяет трубе войти в KERDI-DRAIN до упора.
Снятие фаски также предотвращает «распыление» растворителя ПВХ, что может привести к неправильной сварке растворителем.
В этот момент я положил опору из пеноматериала на пол и насухо установил KERDI-DRAIN. Затем сделал замер между поролоном и нижней частью опорного фланца слива.
Этот размер был 6-1/8″ и представляет собой длину трубы, которую необходимо отрезать.
Затем я воспользовался труборезом Wheeler-REX и сделал точный разрез.
Слив идеально подходит благодаря всем этим шагам.
Как установить KERDI-DRAIN для душа с подогревомПрочтите эти советы, если вы устанавливаете душ Schluter с подогревом.
Вам нужно будет вырезать кольцо из коврика DITRA-HEAT, которое соответствует форме поролоновой опоры душевого поддона. №
Этот кольцевой мат DITRA-HEAT должен быть приклеен к основанию или черновому полу с помощью тонкого отверждения перед укладкой из пеноматериала.
Кольцевой мат DITRA-HEAT предназначен для подъема KERDI-DRAIN. №
После установки душевого поддона Schluter к поверхности приклеивается мат DITRA-HEAT.
Поднятие KERDI-DRAIN с помощью круглого коврика DITRA-HEAT гарантирует, что плитка душевого поддона будет на нужной высоте. И это предотвращает углубление в душевом поддоне.
Так что не забывайте об этих шагах, если вы устанавливаете душ Schluter с подогревом!
Как установить Schluter KERDI-DRAINВторая причина, по которой мне нравится Schluter KERDI-DRAIN, заключается в том, что он приваривается к ПВХ или АБС-пластику с помощью растворителя.
Нечего возиться с резиновыми прокладками, которые всегда текут!
Для этого проекта я использовал ПВХ-грунтовку и цемент Oatey, но в вашем регионе они могут отличаться.
Вот горячий совет, нанесите грунтовку на фитинг, затем на трубу, а затем снова на фитинг. Затем сразу же нанесите клей ПВХ на трубу, затем на фитинг, а затем на трубу.
Если вы забыли нанести ПВХ-клей из-за телефонного звонка или срочного посещения туалета, у вас есть 5 минут, чтобы нанести ПВХ-клей после грунтовки (это согласно обучению Оати).
Немедленно приварите KERDI-DRAIN к трубе с помощью растворителя и проверьте его уровень.
Посмотрите это краткое руководство, чтобы увидеть все эти шаги в действии. Я гарантирую, что оно будет очень полезным. Если вашим следующим шагом будет гидроизоляция душа, этот учебник Schluter может помочь.
Если вы занимаетесь ремонтом ванной комнаты и вам нужна помощь, присоединяйтесь к одному из наших пошаговых онлайн-курсов и сделайте ремонт проще!
Дайте мне знать, если у вас возникнут вопросы, и я сделаю все возможное, чтобы помочь.
Желаю вам отличного дня!
Приветствую,
Jeff
Установка дренажа для душа
Стоимость для установки душевого слива
июля 2022 г.
Подробная информация | Q Розничная цена без скидки на: Хромированная крышка сливного отверстия | никель | латунь. Включает в себя фитинги для подключения к дренажной линии из АБС-пластика или чугуна. | 1 слив | 64,50 долл. США | 79,28 долл. США | |
Основные работы по установке душевого трапа Основные работы по установке душевого трапа в благоприятных условиях. Изготовьте и подсоедините дренажную трубу к ловушке и существующему основному дренажному соединению. Слив и проверка герметичности. Любой снос поверхности, структурные модификации и реставрация, если это необходимо, оплачиваются дополнительно. Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку. | 1 слив | 64,50 долл. США | 79,28 долл. США | ||
Установка душевого желоба Рабочие материалы Стоимость сопутствующих материалов и расходных материалов, обычно необходимых для установки душевого желоба, включая: соединители, фитинги и монтажное оборудование. | 1 слив | 64,50 $ | 79,28 $ | ||
Опция: Удаление дренажной линии Закройте линию и проверьте герметичность оставшейся системы подачи. Изменения структуры и любое необходимое восстановление поверхности НЕ включены. В стоимость материалов входит плата за сброс. | 1 слив | 64,50 долл. США | 79,28 долл. США | ||
Душевой трап Удаление мусора Затраты на погрузку и вывоз старых материалов, монтажных отходов и соответствующего мусора. | 1 слив | 11,8125 | 13,4375 | ||
Неиспользованные минимальные трудозатраты Остаток минимальной оплаты труда за 2 часа, который можно использовать для других задач. | |||||
Totals – Cost To Install Shower Drain | |||||
Average Cost per Drain |
Custom Calculators with Homewyse Lists
Service Professionals: create многоразовое приложение для оценки, которое на 100% адаптировано к вашему бизнесу . Начните с шаблона или создайте свой собственный (бесплатно; требуется регистрация учетной записи):
Для базового проекта с почтовым индексом 47474 с 1 сливом стоимость установки душевого стока начинается от 348–421 долларов за слив. Фактические затраты будут зависеть от объема работы, условий и опций.
Для оценки стоимости вашего проекта:
1. Установите почтовый индекс проекта Введите почтовый индекс места найма рабочей силы и закупки материалов.
2. Укажите размер и параметры проекта Введите количество «элементов», необходимых для проекта.
3. Пересчитать Нажмите кнопку «Обновить».
Затраты на единицу продукции: как оценивают профи
В отличие от других веб-сайтов, которые в прошлом публикуют цены на несвязанные вакансии, Homewyse создает актуальные оценки на основе текущих Удельные затраты . Метод Unit Cost обеспечивает высокую точность за счет использования местоположения, деталей и опций для уникальных требований каждой работы. Подрядные, торговые, проектные и ремонтные предприятия полагаются на метод Unit Cost для обеспечения прозрачности, точности и справедливой прибыли.
Стоимость установки душевого трапа – примечания и общая информация
Эти оценки относятся к ОСНОВНЫМ работам, выполняемым в пригодных для эксплуатации условиях квалифицированными специалистами с использованием материалов СРЕДНЕГО УРОВНЯ. Работа, не упомянутая на этой странице, и/или работа с участием мастера, высококачественных материалов и авторского надзора приведет к БОЛЕЕ СТОИМОСТИ!
Эти оценки НЕ заменяют письменные котировки от профессионалов торговли. Homewyse настоятельно рекомендует вам обращаться к уважаемым профессионалам для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства.
Смета включает:
- Затраты на местную доставку материалов/оборудования и транспортировку поставщика услуг к месту работы и обратно.
- Затраты на подготовку рабочего места для установки водостока, включая затраты на защиту существующих конструкций, отделки, материалов и компонентов.
- Время установки, время мобилизации и минимальная почасовая оплата, которые обычно включаются для небольших работ по установке душевых трапов.
Смета НЕ включает:
- Затраты на демонтаж, перемещение, ремонт или модификацию существующих каркасных, облицовочных, ОВКВ, электрических и водопроводных систем или приведение этих систем в соответствие с действующими строительными нормами.
- Затраты на испытания и восстановление опасных материалов (асбест, свинец и т. д.).
- Накладные расходы генерального подрядчика и надбавка за организацию и контроль за установкой душевого трапа. Добавьте от 13% до 22% к общей стоимости выше, если генеральный подрядчик будет контролировать этот проект.
- Налог с продаж на материалы и принадлежности.
- Плата за разрешение или инспекцию (или ее часть), требуемая вашим местным строительным отделом для вашего общего проекта.
Ссылки – Установка слива для душа
- Данные о продуктах и расходных материалах: Faucet Direct Сантехника и принадлежности Faucet Direct, июль 2022 г., веб-сайт
- Данные о продуктах и расходных материалах: Kitchen Source Сантехника и расходные материалы Kitchen Source, июль 2022 г., веб-сайт
- Данные о продуктах и расходных материалах: запасы сантехников Товары и расходные материалы Склад сантехников, июль 2022 г., веб-сайт
- Данные о продуктах и расходных материалах: Сантехнические изделия и расходные материалы Lowes Lowes, июль 2022 г. , веб-сайт
- Данные о продуктах и расходных материалах: Сантехнические компоненты и расходные материалы McCoys, июль 2022 г., веб-сайт
- Руководство HUD PATH Rehab, том 8: HVAC/сантехника, Департамент жилищного строительства и городского развития США, Управление разработки политики и исследований, март 2011 г., редакция
- Справочник оценщика зданий, март 2012 г.,
- Домохозяйство 1-2-3: Совет эксперта от The Home Depot Homer, TLC, июль 2022 г., редакция, ISBN 696213273
- Плотницкие и строительные работы, текст для студентов Glencoe/McGraw-Hill; 6-е издание, январь 2003 г., Марк Фейрер, Джон Фейрер, ISBN 007822702X
- Заработная плата и затраты на оплату труда: Книга затрат на строительство CPWAR Центр строительных исследований и обучения, июль 2022 г., персонал
- Данные о расходах на проект: Расходы домовладельца JCHS Гарвардского университета Гарвардский университет, июль 2022 г., веб-сайт
Управление бюджетом на установку душевого трапа
В этой инфографике показаны решения и проблемы на объекте, которые могут вызвать большие отклонения в стоимости типичного бюджета на установку душевого трапа.
Найм местных специалистов
Наше БЕСПЛАТНОЕ руководство по найму поможет вам разумно нанять сотрудников, добиться высокого мастерства и понять справедливые цены для вашего конкретного проекта.
Сделайте Homewyse лучше
Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать – мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся!
- Присылайте свои отзывы или вопросы.
- Сохранить и поделиться Homewyse в социальных сетях, используя кнопки ниже:
10 шагов установки желоба для душа
Будь то ремонт или новое строительство, линейные желоба устанавливаются почти в каждой современной ванной комнате. Установка желоба для душа, в частности Easy Drain, не так сложна, как может показаться. Здесь вы найдете краткое объяснение того, как установить линейный желоб для душа.
Для достижения наилучшего результата внимательно прочитайте руководство по установке, поскольку конкретные инструкции зависят от типа желоба. Мы рекомендуем, чтобы установку линейного желоба для душа предпочтительно выполняли обученные специалисты в соответствии со строительными нормами.
1. Выберите место №
Линейный водоотводной желоб может быть установлен 4 различными способами: настенный (односторонний или трехсторонний) или напольный (свободно в полу или между двумя стенами). Вам нужно установить ту модель, которая подходит для конкретного места. Независимо от того, где расположен слив для душа, полы должны иметь уклон в сторону желоба, чтобы обеспечить слив всей воды. Когда уклон к сливу недостаточен или отсутствует, вода скапливается и вызывает затопление ванной комнаты.
2. Подготовьте рабочее место
Перед началом процесса установки проверьте чистоту пола и рабочей зоны. Еще одна важная вещь — убедиться, что мусор или грязь не попадут в слив душа во время сборки. Вы можете защитить слив, используя (сложенную) предварительно собранную уплотнительную мембрану или ткань. Перед монтажом необходимо обсудить с плиточником рекомендации по монтажу и его особенности. После сборки, пожалуйста, предоставьте плиточнику полную консультацию по сборке.
Линейный желоб с гофрированной уплотнительной мембраной3. Рассчитайте высоту желоба для душа
Для начала необходимо определить высоту желоба для душа. Имейте в виду, что плитка должна быть уложена вровень или на 1 мм выше верхнего края душевого желоба, чтобы обеспечить оптимальный отвод воды. При расчете общей глубины учитывайте: толщину плитки, слой плиточного клея и выравнивающий слой.
Совет: при выборе подходящего желоба для вашего проекта учитывайте глубину установки
Общая глубина установки4. Разместите встроенный гарнитур №
После создания места для желоба необходимо вставить встроенный комплект, выровнять и выровнять. Это можно сделать с помощью регулируемых по высоте ножек.
Совет: Настенные модели поставляются со специальным креплением для крепления к стене
Простая фиксация и выравнивание благодаря регулируемым по высоте ножкам5.
Подсоедините к дренажной трубеДренажные трубы диаметром менее 50 мм рекомендуется заменять. Это может иметь место в проектах реконструкции, где был установлен душевой поддон. Сначала подсоедините (линейный) слив для душа к дренажной трубе и убедитесь, что сливная труба имеет достаточный уклон. Вставьте слив в соединитель, приклеивать его не нужно, так как соединитель обеспечивает достаточную герметизацию. Проверить герметичность душевого трапа и подключение к канализации на предмет утечек.
Совет. Установите заземление на анкерный зажим и обеспечьте достаточную вентиляцию дренажных труб.
Испытание на водонепроницаемость для устранения утечек6. Создайте наклонный пол
Обеспечьте достаточный уклон к стяжке пола, чтобы вода стекала в слив душа. Чтобы избежать пустот под желобом, убедитесь, что используется достаточное количество материала и он соединяется с верхним краем фланца желоба.
Совет: уклон к сливу должен быть не менее 2% на погонный метр
Уклон в сторону душевого желоба7.
Водонепроницаемая установкаКак только стяжка затвердеет, можно приступить к гидроизоляции душевого желоба. Это можно сделать с помощью системы защиты от воды. Предварительно собранную герметизирующую мембрану можно развернуть и приклеить к стяжке с помощью эластичной герметизирующей пасты, такой как Easy2Seal 2K Rapid, которую можно повторно обрабатывать прибл. 90 мин!
100% водонепроницаемость с системой защиты от воды8. Положите плитку в ванной
При укладке плитки убедитесь, что вы создаете уклон с минимальным уклоном 2% по направлению к душевым желобам. Важно следить, чтобы плитка не располагалась прямо у душевого трапа, около 5 мм должно оставаться свободным для нанесения эластичного герметика.
Совет: используйте нашу направляющую для укладки плитки, чтобы убедиться, что между плиткой и сливом достаточно места
Создайте уклон и оставьте место для герметизации шва9. Закройте слив в душе. №
После укладки плитки шов между кафельным полом и сливом должен быть постоянно герметизирован эластичным герметиком (ремонтный шов). Склеиваемые поверхности должны быть очищены от строительного раствора, клея и других материалов, снижающих адгезию.
Совет: цвет EasySillicon из нержавеющей стали идеально сочетается с желобом и плиткой.
Нанесите эластичный герметик между плиткой и желобом.10. Установите крышку решетки №
После высыхания герметика желоб можно очистить, после чего можно установить регулируемую по высоте решетку, адаптированную к толщине плитки.
Совет: модели Easy Drain TAF (регулируемая рама для плитки) полностью регулируются во время укладки плитки, что устраняет догадки, создает законченный край и обеспечивает идеальное прилегание к напольному материалу любой толщины
Легко регулируется в зависимости от толщины плиткиОчистка и техническое обслуживание
Сифонный сифон необходимо периодически чистить, чтобы удалить скопившуюся грязь. Мы рекомендуем использовать Easy Clean Set для обслуживания и очистки вашего душевого трапа.
