Стеновой профнастил, монтаж.

Популярность, растущая в геометрической прогрессии – вот что сейчас наблюдается у профнастила на рынке строительных материалов. Связано это с тем, что металлопрофиль обладает комплексом характеристик не свойственных другим материалам. На подробное перечисление всех преимуществ уйдет немало страниц, поэтому здесь будут указаны только основные из них, такие как:



  1. Долговечность и прочность.
  2. Быстрый и несложный монтаж.
  3. Невысокая стоимость.
  4. Привлекательный вид.

Прочитав эти строки несложно понять, что он идеально подходит в качестве стенового материала. Для этих целей применяют металлопрофиль с низкой (от 8 до 20 мм) или средней (от 20 до 44 мм) высотой волны. К таким видам относятся марки С8, С10, МП20, С25, НС35, НС44. Рассмотрим способы монтажа стенового профнастила при утеплении фасада здания.Имеется три различных варианта использования профиля в данных целях:

  • Утепление или облицовка, ранее возведенной стены.
  • Применение профиля в качестве облицовочного материала, как внешнего так и внутреннего, сборной стеновой конструкции.
  • Выполнение профилем функции стены.
  • Утепление или облицовка, ранее возведенной стены.

Закрепляем кронштейны. После их установки монтируются плиты утеплителя. Плиты крепятся к основанию полиамидными дюбелями, тарельчатого типа. Для защиты утеплителя от ветра и влаги необходимо покрыть его ветровлагозащитной пленкой. Следующим шагом будет крепление направляющих П-образной формы к кронштейнам. Для закрепления направляющих обычно используют заклепки. Направляющие служат для выравнивания стены. Между пленкой и направляющими необходимо оставить воздушный зазор. После чего приступаем к креплению П-образных горизонтальных профилей. Данные профили крепятся к вертикальным направляющим. Шаг крепления выбирается в зависимости от используемого профлиста, рассчитайте шаг так, что бы профнастил был жестко зафиксирован. Стеновой профнастил крепится самонарезающими шурупами с прокладками уплотнителями.









  • Применение профиля в качестве облицовочного материала, как внешнего так и внутреннего, сборной стеновой конструкции.

Часто стеновой профнастил используют в конструкции сэндвич-панелей. В этом случае он выступает облицовочным материалом.Для начала необходимо произвести горизонтальную гидроизоляцию здания. Гидроизоляционных материалов сейчас великое множество, выбор зависит от природных условий места, в котором будет располагаться строение. Далее к фундаменту анкерными шурупами крепится нижний направляющий профиль. В профиль устанавливаются стойки, которые следует выровнять по вертикали и закрепить в таком положении. В итоге закрепленные профили образуют каркас панели.На внутреннюю сторону панели устанавливается пароизоляционная пленка. Установка производится горизонтальными слоями, крепление саморезами с потайной головкой. В каркас из термопрофилей закладывается утеплитель. Крепление утеплителя не производится, он удерживается на месте в результате упругости. Горизонтальными полосами, в направлении снизу вверх с горизонтальными и вертикальными перекрытиями, к стеновой панели крепится ветрозащитная пленка. Поверх пленки, креплением к стойкам панели болтами-саморезами, устанавливается шляпный профиль. Он должен плотно прижимать пленку к панели. Крепление профнастила производят в нижнюю гофру, через одну волну, саморезами с прокладкой-уплотнителем. Вертикальные стыки стенового профнастила закрепляются заклепками. С помощью комплектующих элементов стена приобретает презентабельный и законченный вид.

  • Выполнение профилем функции стены.

Такой вариант использования стенового профнастила выбирают в случае, когда нет нужды утеплять здание. В основном при сооружении промышленных построек, складских комплексов, ангаров. В этом варианте профлист выполняет роль стены, защищая внутреннее пространство от осадков и ветра. Крепление профилированного стального листа производится к ригелям каркаса через одну волну, в нижнюю гофру, самосверлящими болтами с прокладкой-уплотнителем. Стыки как и во втором вариате крепят заклепками.

Монтаж стенового профнастила

Для облицовки фасадов и отделки внутренних поверхностей помещения применяется стеновой профнастил ПС-8, ПС-10 или ПС-20. Такие профили не имеют капиллярной канавки, что позволяет обеспечить взаимозаменяемость отдельных частей профиля.


Крепления профнастила производится посредством самонарезающих шурупов, ввинчиваемых в прогиб волны профиля. При монтаже используется аккумуляторная или электрическая дрель, снабженная храповой муфтой. Крепление саморезов: А – неправильное, Б – правильное.

На 1 кв.м. расходуется в среднем 6 шурупов. На карнизе и гребне шурупы необходимо ввинчивать в прогиб каждой второй волны плиты профнастила, в середине плиты крепление производится в каждую доску обрешетки. Для надежного крепления бокового нахлеста шаг между заклепками или шурупами для кровельного профиля должен составлять 0,5м, для стенового — 1м. В процессе монтажа кровельного профнастила следует обращать внимание на исправность водосточной канавки.

Для устройства утепленных фасадов дополнительно применяются специальные уголки-посредники. Они служат для выравнивания поверхности стен, а также для последующего крепления Z-профиля, который обеспечивает возможность заполнения теплоизоляционным материалом созданного таким образом дополнительного пространства. При устройстве утепленного вентилируемого фасада крепление профнастила осуществляется к дополнительному малому Z-профилю, создающему пространство для циркуляции воздуха (см. рисунки). Шаг установки несущего горизонтального Z-профиля рассчитывается в зависимости от его геометрических размеров и нагрузки, а также от габаритных размеров применяемого утеплительного материала. Максимальный шаг — L =1м (см. рисунки).

  • Несущая ограждающая конструкция
  • Эффективный утеплитель
  • Стальной уголок для жесткости и для выравнивания кривизны плоскости стены
  • Z-образный профиль
  • Z-образный профиль малый (дополнительный) для проветривания
  • Пленка ветробарьер
  • Стеновой профнастил
  • Крепежные шурупы
  • Несущая ограждающая конструкция
  • Эффективный утеплитель
  • Стальной уголок для жесткости и для выравнивания кривизны плоскости стены
  • Z-образный профиль
  • Пленка ветробарьер
  • Стеновой профнастил
  • Крепежные шурупы
  • Каркас здания
  • Внутренний стеновой профиль
  • Z-образный профиль
  • Эффективный утеплитель
  • Стеновой профнастил
  • Z-образный профиль малый (дополнительный) для проветривания
  • Пленка ветробарьер
  • Цокольная планка
  • Цоколь здания
  • Каркас здания
  • Внутренние стеновое ограждения
  • Гидробарьер
  • Эффективный утеплитель
  • Z-образный профиль
  • П-образная планка
  • Стеновой профнастил
  • Пленка ветробарьер

Одна из конструкций крепления стеновых материалов, а также вид парапетной части здания представлен на нижнем рисунке. Это один из возможных вариантов устройства стенового ограждения при уже существующей несущей стене. Характерные узлы примыкания профиля сходны с узлами примыкания металлочерепицы и представлены на рисунках. Монтировать профнастил можно как горизонтально так и вертикально, при этом изменится только направление и конфигурация планок-посредников.

При проектировании и устройстве ограждения необходимо учитывать, что стоимость 1м2 ограждающей конструкции из профнастила будет состоять из:

  • Стоимость внутреннего ограждения, профиль (если он используется в качестве внутреннего ограждения).
  • Паробарьер.
  • Эффективный утеплитель.
  • Гидробарьер- для кровли, ветробарьер – для стены.
  • Наружное ограждение из кровельного или стенового профиля.
  • Планки посредники и элементы крепления (шурупы).

Вид представленного ограждения в уровне цоколя будет выглядеть более эстетичнее, если на границе с цоколем установить цокольную планку, в случае отсутствия цоколя профиль может упираться внизу прямо на отмостку, но для этого она должна иметь ровную поверхность.

На рисунке изображен фасад утепленного здания и указаны места установок комплектующих планок. Детально узлы примыкания и конфигурация планок изображены на разрезах.

Фасад здания отделанный профнастилом (ПС-8, ПС-10, ПС-20)

На разрезе 1-1 показана установка верхних и нижних планок окна, рассмотрен случай кирпичной несущей стены, эти планки могут иметь другую конфигурацию и размеры полок, отличную от указанных на схеме, это связано с разными конструкциями здания и его частей.

1-1

На разрезе 2-2 показана установка боковых планок окна.

2-2

При обходе планками дверных проемов используются такие же конфигурации планок со своими размерами полок.

правила, технология укладки обрешетки, как монтировать

Профнастил представляет собой материал в виде холодногнутых изготовленных из оцинкованной стали высокого качества листов, пользующийся в последнее время заслуженной популярностью среди застройщиков. Данная статья расскажет о том, как выполняется монтаж профнастила своими руками на различные поверхности и какие нюансы при этом следует учитывать.

Пластичность профнастила позволяет придавать данному материалу любые формы и размеры, что позволяет широко применять его при выполнении таких работ, как облицовка потолков и стен, покрытие кровель, а также возведение заборов и прочих ограждений, чему способствует и достаточно простой монтаж – профнастил обладает достаточно низким весом, что облегчает его транспортировку и установку.

Данный материал обладает целым рядом преимуществ:

  1. Высокий срок службы и неподверженность коррозии;
  2. Неприхотливость кровельного материала и неподверженность воздействию солнечных лучей;
  3. Высокая прочность материала при небольшой толщине листа;
  4. Экологическая безопасность.

Еще одно важное качество, которым обладает профнастил – монтаж его может производиться на самых разных элементах конструкции – как на стенах и заборах, так и на кровле.

Независимо от внешнего вида здания для него можно подобрать подходящий вариант профнастила, поскольку на рынке представлен широкий ассортимент различных цветовых решений и конфигураций профилей.

Следует также выделить довольно простой монтаж – видео профнастила наглядно показывает, что легкость возведения забора или покрытия крыши заслуженно делает его наиболее популярным материалом покрытия.

Крепление профнастила стенового

Стена, утепленная профнастилом

Монтаж стенового профнастила включает в себя три разновидности: утепление уже имеющейся стены, облицовка стены профнастилом снаружи и изнутри, и использование профнастила в качестве самой стены.

Рассмотрим стеновой профнастил – монтаж всех трех вариантов более подробно:

  1. Утепление имеющейся стены здания. К несущей стене здания крепят кронштейны, после чего выполняют непосредственно монтаж – стеновой профнастил крепится к основанию при помощи полиамидных тарельчатых дюбелей. Для защиты утеплителя от потоков ветра используются ветровлагозащитные пленки. К кронштейнам с помощью заклепок крепят вертикальные П-образные направляющие, необходимые для выравнивания стены, причем между направляющими и пленкой создают зазор для вентиляции. Далее к направляющим крепят горизонтальные также П-образные профили, шаг которых должен позволять выполнять крепление профнастила достаточно надежно.
Стены из профнастила

Для крепления профнастила на стену используют саморезы, снабженные резиновыми уплотнительными прокладками. Профнастил при этом не только улучшает теплотехнические показатели стены, но и играет роль облицовки.

В результате получаем качественно утепленную стену, обладающую привлекательным внешним видом.

  1. Профнастил стеновой – монтаж внутренней и наружной облицовки. В данном случае листы профнастила играют роль облицовки утепленной панели изнутри и снаружи. Первым делом при помощи рубероида, уложенного в два слоя, выполняют горизонтальную гидроизоляцию фундамента. Затем при помощи анкерных универсальных шурупов крепят к фундаменту направляющий нижний профиль. В него вертикально устанавливают и закрепляют стойки, получая в результате каркас, включающий в себя стоечные термопрофили и направляющие панелей.

Далее выполняют монтаж горизонтальных слоев пленки пароизоляции, которая крепится с внутренней стороны панели при помощи саморезов с потайными головками.

В изготовленный из термопрофилей каркас укладывают утеплитель, который фиксируют при помощи перемычек, предотвращая его проседание.

Упругость утеплителя позволяет отказаться от дополнительного его крепления к стойкам. Далее производят крепление к стеновой панели ветрозащитной мембраны снизу вверх в виде горизонтальных полос, оставляя вертикальные и горизонтальные нахлесты.

Затем поверх пленки выполняют монтаж шляпного профиля, причем пленка должна прижиматься к стеновым панелям, крепление к стойкам осуществляется при помощи саморезов.

Выполнение непосредственно крепления стенового профнастила выполняют в нижнем прогибе через волну при помощи самосверлящих болтов с резиновой уплотнительной прокладкой.

Крепление вертикальных стыков производится при помощи заклепок.

  1. В случае, когда отсутствует необходимость в утеплении здания, профнастил может выступать в роли стены, защищающей внутренние помещения от воздействия атмосферных осадков и потоков ветра. Это относится к таким зданиям, как сараи, временные строения и прочие сооружения, в которых функция стен является защитной, а не несущей. Технология монтажа профнастила в данном случае довольно проста: крепление профнастила к каркасным стеновым ригелям производится при помощи самосверлящих болтов, снабженных уплотнительной прокладкой. Продажа строительных материалов в Москве по цене от производителя ✓ Поставки с завода ✓ Быстрая доставка и разгрузка манипулятором ★ Обращайтесь! moskeram.ru МосКерам ☎ 8 800 555 44 33 ☎ Компания Москерам с 2010 года является дистрибьютором строительных и отделочных материалов: облицовочного и строительного кирпича, керамических и газосиликатных блоков, сухих смесей, цемента и т.д. различных марок и производителей. Так же, как и в вышеописанных случаях, профнастил крепят в нижнем прогибе через волну, для крепления стыков листов применяются заклепки с шагом в 300 миллиметров.

Крепление профнастила кровельного

Установка профнастила на крышу

Прежде, чем укладывать листы, следует выполнить монтаж обрешетки под профнастил, которая изготавливается из обработанных антисептиком деревянных брусков или стальных прогонов.

Монтаж осуществляется с использованием листов, минимальная высота гофры которых составляет 50 миллиметров.

Кровельный профнастил – монтаж своими руками включает в себя следующие этапы:

  1. Поверх подкровельной пленки гидроизоляции кровли к стропилам прибивают планки, толщина которых составляет от 40 до 50 мм, к которым прибивают доски обрешетки.
  2. Далее выполняют паро- и гидроизоляцию, предотвращающую такие проблемы, как возникновение плесени, скопление конденсата, увлажнение стропил и обрешетки, промерзание кровли и т.д. Материалом для подкровельной гидроизоляции может служить рубероид, толь или пергамин. Укладывать гидроизоляцию следует поверх обрешетки, оставляя между обрешеткой и пленкой зазор в 4-5 см, обеспечивающий вентиляцию пространства под кровлей.

Важно: Правила монтажа профнастила предписывают создание зазоров для вентиляции и укладки паропропускающей гидроизоляционной пленки. При этом пленка укладывается с нахлестом, составляющим как минимум 100-150 миллиметров, а ее провисание между стропилами должно составлять 20 миллиметров. Соединение пленки выполняется внахлест, обеспечивая герметичность, которая повышается путем проклеивания стыков самоклеющейся лентой.

  1. Перед тем, как монтировать профнастил на крышу, следует правильно подобрать материал. Его длина должна быть не меньшей, чем длина кровельного ската, что позволяет исключить поперечные стыки, облегчив процесс изготовления кровли и повысив ее влагозащитные характеристики. В случае, когда кровельный скат длиннее, чем лист профнастила, монтаж выполняют путем порядной укладки листов по горизонтали, начиная с нижнего ряда в направлении к верхнему. Начинать укладку можно как с левого, так и с правого нижнего угла крыши. В местах стыков по скату листов профнастила делается нахлест не менее 200 мм, после чего стыки заполняют герметиком.
  2. Между верхним листом кровли и слоем теплоизоляции кровли следует оставить зазор, высота которого составляет 2-4 см, необходимый для вентиляции воздуха.
  3. Для крепления листов к обрешетке используются саморезы диаметром 4,8, 5,5 или 6,3 мм, длина которых может составлять 19-250 мм. Кроме того, можно использовать шурупы с шестигранной или плоской головкой. Под головку шурупа в обязательном порядке подкладывается резиновая или пластиковая шайба. Саморезы следует подбирать с таким запасом, чтобы длина их резьбовой цилиндрической части была хотя бы на 3 миллиметра больше длины соединяемого пакета. На практике обычно используется 6-8 саморезов на квадратный метр покрытия.
  4. Профнастил следует крепить к обрешетке крыши в точках прилегания волны, что обеспечивает отсутствие рычага между точками крепления и приложения усилия к саморезу.
  5. Крепление листов к нижней и верхней доскам обрешетки осуществляется в каждой волне, поскольку на данный участок приходятся наибольшие нагрузки со стороны ветра. Крепление к промежуточным доскам обрешетки может производиться через одну волну.

Важно: крепление профнастила в местах продольных стыков осуществляется с шагом, не превышающим 500 миллиметров.

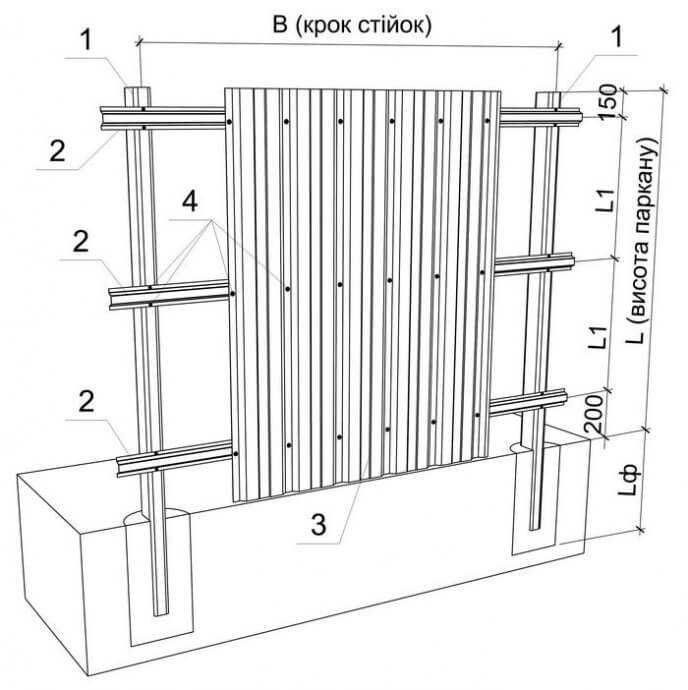

Монтаж забора из профнастила

Забор из профнастила

Прежде, чем возводить забор из профнастила, следует разметить территорию и установить опорные столбы. Расстояние между ними зависит от длины листов профнастила и составляет чаще всего 2,5-3 метра.

При расчете этого расстояния следует в обязательном порядке учитывать зазор, позволяющий снизить ветровую нагрузку.

Для изготовления столбов применяются различные материалы, такие как:

  • Опоры из древесины;
  • Металлические опоры;
  • Железнобетонные опоры;
  • Специальные опоры из профильной трубы.

Полезно: для защиты от атмосферных осадков в верхней части столба приваривают заглушку из листового металла, которая также позволяет повысить общую жесткость конструкции.

Для установки каждой опоры сверлят отверстие глубиной один метр, в которое устанавливают столб и заливают бетоном для наиболее надежной фиксации. Иногда, в целях облегчения и удешевления процесса установки опор, столбы просто забивают в грунт.

Далее переходят непосредственно к монтажу забора:

  1. Производится монтаж поперечных прожилин (лаги, перемычки). Для изготовления прожилин чаще всего используются профильные трубы, размер которых составляет 40х20 мм, а рекомендуемая длина – 3 метра. Прожилины фиксируют на столбах при помощи сварочного аппарата. Стандартная высота забора составляет 2 метра, при этом рекомендуется устанавливать перемычки в два ряда с одинаковым шагом, что позволяет повысить жесткость забора. Количество устанавливаемых перемычек выбирается в зависимости высоты возводимого забора: если высота превышает 2 метра, следует использовать не менее трех перемычек.
  2. После того, как несущие столбы и поперечные планки установлены, приступают к монтажу листов профнастила. Для их установки могут использоваться крепежные заклепки по металлу либо саморезы, цвет которых совпадает с цветом профнастила.

Полезно: преимущество саморезов перед заклепками состоит в том, что их использование не требует предварительного высверливания отверстия, что позволяет выполнить монтаж быстрее и проще.

  1. Установка листов обычно производится с нахлестом, равным длине одной волны. Для защиты от весенних талых вод листы обычно располагаются на высоте 10-15 см от уровня земли.
  2. Крепление профнастила выполняется через одну волну. Для крепления одного листа требуется в среднем от 12 до 15 саморезов – такое количество позволяет обеспечить конструкции необходимую прочность.

Это все, что хотелось рассказать о монтаже профнастила. Более подробно о выполнении данного типа работ можно узнать, посмотрев видео — монтаж профнастила, чтобы иметь наглядное представление о различных тонкостях и нюансах применения данного материала.

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Установка каркаса из профилей под гипсокартон на стены и потолок: видео


Установка профилей под гипсокартон применяется в большинстве случаев, когда решают использовать каркасный способ. Здесь нужен определённый профиль, имеющий разные размеры, сечение и форму. Существует, конечно, и бескаркасный вариант монтажа гипсокартона, но тогда не произойдёт надлежащего выравнивания стен, не получится отделать потолок и установить перегородку.

Портал для телевизора, как и потолок созданы с помощью металлических профилей разных типов и обшиты гипсокартонными листамиВернуться к оглавлению

Полное содержание материала

Виды профилей

Профили, применяющиеся для обустройства каркаса, бывают двух видов:

  • металлические — аллюминиевы, оцинкованные;
  • деревянные — в основном это обработанные деревянные брусья.

Первый вид имеет массу преимуществ и минимум недостатков. Минусом является его довольно высокая стоимость, зато материал дольше служит, прост и надёжен в использовании, легко реставрируется.

Арочный оцинкованный профиль используется в гипсокартонных конструкциях фигурного типа

Деревянная обрешётка служит менее продолжительно, она способна впитывать влагу и может изменить форму.

Вернуться к оглавлению

Разновидности металлопрофиля

Наименование материала имеет большое значение, он классифицируется по функциональности, размерам, изготовленному материалу. Величиной профиль берётся в зависимости от свойств возводимой конструкции.

  • Основной профиль принадлежит маркировки ПС (стоечный профиль), ПП (потолочный профиль). Они используются там, где существует большая нагрузка, на них происходит крепление листов гипсокартона;

    Потолочный профиль предназеачен для создания подвесных потолков

  • Направляющий профиль маркируется ПН и служит горизонтальной планкой, предназначенной для вертикальных стоек. Этот профиль и будет основой каркаса для гипсокаронной конструкции;

    Направляющий профиль является основой металлического каркас под гипсокартон

  • Стоечный профиль (ПС, CW) применяется, когда происходит монтаж вертикальных стоек каркаса для стен и перегородок, а также в роли перемычек к стойкам для усиления жёсткости каркаса. Этот вид очень востребован;
  • Направляющий профиль (ПН, UW) пригоден при сооружении капитальных конструкций (пола, смежных стен, потолков, перегородок), края стоек вставляются именно в него;

    В направляющий профиль вставляются иные виды профилей для создания металлического каркаса

  • Потолочный профиль (ПП, CD) и потолочный направляющий (ПНП, UD) монтируются как обрешётка для потолка. Подойдут данные элементы при выравнивании сильно неровных стен;

    Потолочный направляющий профиль применимый для выравнивания потолочного перекрытия, а также создания фигурных потолков

  • Потолочный и стоечный профили применяются только по назначению;
  • Гибкий (арочный) профиль (ПП) предназначен для образования свода арок или при монтаже кромки у потолков;

  • Угловой профиль (ПУ) содержит оцинкованную перфорацию, используется для усиления наружных углов стен, окон, дверей.
Угловой перфорированный профиль для прочности углов гипсокартонной конструкцииВернуться к оглавлению

Некоторые нюансы монтажа профиля из металла

Во время проведения ремонтных работ, установки металлического каркаса под гипсокартон возникают некоторые проблемы с установкой профилей в одной плоскости. Для устранения нюансов, есть решения, предлагаемые мастерами — профессионалами:

  1. Для фиксации материала используют подвесы, регулирующие межстенные интервалы, поэтому предварительное выравнивание не потребуется.

    Подвесы, регулирующие межстенные интервалы

  2. При двухметровой и больше высоте понадобятся не менее пяти подвесов, находящихся на потолке или стене. Они нужны для регулирования ровности каркаса.
  3. Чтобы прочно прикрепить направляющий профиль, используют дюбели и саморезы. Крепеж размещается строго под углом в 90 градусов с шагом в 25 см. У отдельных представителей уже имеются готовые отверстия.

    Применение дюбелей для фиксации направляющего профиля к стене

  4. Инженерные коммуникации должны проходить через специальные места в вертикальных стойках или просто под гипсокартоном.
  5. Материал следует покупать с запасом примерно 10%, потому что могут возникнуть непредвиденные обстоятельства с метражом.

Соблюдая все тонкости в работе, а также расчетливость — из металлических профилей производится прочный жесткий каркас для конструкции из ГКЛ, лежащий в одной плоскости.

Вернуться к оглавлению

Процедура фиксации элементов металлопрофиля на стены

Для проведения монтажа металлических профилей к поверхности понадобятся инструменты, а также следует провести некоторые подготовительные работы, которые сделают работу быстрее, легче. при соблюдении всех рекомендаций, профили будут прикреплены прочно, что создаст жесткость и долгий срок эксплуатации всей конструкции из ГКЛ.

Осуществить монтаж профиля поможет набор инструментов:

Без набора инструментов как электрических так и механических монтаж профилей будет невозможным.

Вернуться к оглавлению

Разметка стены

Данный этап работы воспроизводит одну плоскость поверхности, благодаря чему крепление металлических элементов каркаса производится легче и четче.

Последовательность разметки такова:

После создания разметки можно переходить к следующему разделу — непосредственный монтаж металлических профилей.

Вернуться к оглавлению

Монтаж профиля на стену

Точность установленного профиля под гипсокартон зависит от сделанной разметки и проверки при помощи уровня. Крепление направляющего профиля, являющегося основой, должно быть прочным, поскольку этот элемент берет на себя нагрузку всей металлической конструкции.

Для проведения качественной работы следует выполнять четкий алгоритм действий:

  1. Первым ответственным шагом является установка направляющих профилей по ранее сделанной разметке на полу, потолке. Профили крепятся при помощи дюбелей. Крепежи устанавливаются с шагом 50см., а также для прочности по краям НП.
  2. Следующим шагом является установка вертикальных стоечных профилей согласно разметке. Фиксируются СП на подвесы, прикрепленные к стене. Соблюдение единой плоскости происходит благодаря натянутой леске, а также проверка уровнем, правилом. Первым ставится стоечный профиль от соседней стены на 55см. Далее, все профили фиксируются друг от друга на 60см. Все указанные расстояния следует соблюдать, поскольку этот расчет дан согласно стандартным размерам листа ГКЛ.
  3. Для жесткости всей конструкции устанавливаются поперечные профили. На дверных проемах, а также в местах оконных рам металлическая конструкция делается более прочной при помощи дополнительно установленных стоечных профилей или деревянных балок.

По окончании фиксации всех металлических элементов получится каркас под гипсокартон. Его требуется проверить на жёсткость (не должно быть шатания, скрипа, хлипкости), на ровность.

Внимательно пройти с правилом по всей стене и выявить элементы, выходящие за границы плоскости. Если таковы имеются – их следует подправить.

Вернуться к оглавлению

Монтаж профиля на потолок

При монтаже элементов каркаса на потолок следует применять уплотнительную ленту, которая приглушает вибрацию от верхнего этажа (соседи), а также не дает контактировать металлическим элементам с бетонным перекрытием.

Расположение профилей на стене под гипсокартоном

Для крепления профиля к потолочному перекрытию, требуется выполнить поочередность действий:

  • вначале, как и в предыдущем случае, выполняется разметка потолочной плоскости;
  • вдоль разметки по стенам закрепляется направляющий профиль;

  • на размеченных линиях по потолку закрепляются подвесы через каждых 25см;
  • монтаж потолочных профилей проводится таким образом — сначала профиль вставляется в направляющий, после чего крепится к подвесам;
  • используя длинное правило,проверяется ровность зафиксированных элементов на потолке. торчащие ушки от подвесов разгибаются в стороны, чтобы не создавать трудностей во время монтажа гипсокартона.
Готовый каркас на потолке для гипсокартонной отделке

Потолочная металлическая конструкция должна быть прочно зафиксированной с применением не только дюбелей, но и анкеров. Поскольку кроме гипсокартона, профили должны выдержать нагрузку осветительных приборов, возможно дополнительные фигурные элементы потолка.

Вернуться к оглавлению

Просекатель для соединения элементов металлоконструкций

Соединить части профиля можно с помощью просекателя. Для этого профили ставят в нужном ракурсе, раздвигают ручки устройства и размещают действующий элемент за области профиля. Нужно свести ручки прибора, раздастся щелчок. Это и будет служить сигналом соединения частей профиля. Затем прибор аккуратно извлекают.

Применение просекателя для соединения профилей

После выполнения монтажа каркаса из профиля, он обшивается гипсокартонными листами, стыки шпаклюются, поверхность обрабатывается грунтовкой, на неё наносится финишная отделка.

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации. Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв “упрятать” их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ.

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых (“верхушка” кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

  1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
  2. 2. Фиксируем “пэшки” к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй “пэшки” до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
  3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются “блошками” к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
  4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

  • Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
  • Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.
Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

  • Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

  • электрошуруповерта;
  • саморезов по металлу;
  • лески;
  • пассатижей;
  • правила;
  • карандаша;
  • подвеса в количестве трех штук;
  • молотка;
  • крепежей;
  • электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты

Установка гипсокартона на стену с каркасом не сложная и справится с нею любой человек. Но в ней есть и тяжелые моменты, такие как установка угла помещения. Они бывают двух видов: внешние и внутренние. Работа над каждым проводится по-разному.

Как соорудить каркас под гипсокартон для внутреннего угла

Если монтаж каркаса под гипсокартон на одной стене уже завершен, нужно приступать к следующей. Тут и возникает сложность в работе. Поскольку установить крайнюю стойку на стене не получается, то в качестве основы придется использовать уже установленный профиль ПС.

Крепление стоек делают с помощью саморезов, имеющих длину в девять с половиной сантиметров. Закреплять стойку нужно через каждые тридцать сантиметров. Соединение стоек происходит следующим образом:

  • стойка, служащая основой крепится к смежной боковой стороной;
  • крайний профиль, служащий началом для конструкции смежной стену, крепится к основе лицевой стороной.

Как сделать каркас для внешнего угла

Соорудить внешний угол намного проще, поскольку в данном случае достаточно с каждой стороны угла поставить стойки и прикрепить их к стене и несущим профилям.

Для угла каркаса понадобится установить две стойки, прикрепив одну из них лицевой стороной к боковой стороне другой Источник www.remontnik.ru

Сооружение полукруглого каркаса

Конструкции из гипсокартона в полукруглом виде применяют для следующих дизайнерских решений:

  • создание арки;
  • установление закругленных углов помещения;
  • возведение многоуровневых потолков;
  • создания пройм и краев стены.

Для возведения подобных каркасов можно купить уже готовые элементы. Но дешевле и практичнее будет создать их своими руками. Если покупать готовую конструкцию, то понадобится искать элементы нужной длины и после этого сложить их в необходимую окружную фигуру.

Для того, чтобы сделать полукруглый каркас самостоятельно, нужно в профиле по краям вырезать несколько клиньев. Это позволит гнуть его, придавая нужной формы. Дальше работа ничем не отличается от вышеизложенных процессов.

Как соорудить полки и ниши

Каркас под гипсокартон из металлопрофиля для стены помещения с наличием таких конструкций, как ниши, полки или короба, делаются по одинаковой схеме. Чтобы зафиксировать их на стене применяются направляющие. Высота ниши или полки делается с профиля ПС, а для нижней части конструкции понадобится усиленный потолочный профиль.

В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.

Важно ! При изготовлении коробов, задача которых скрывать коммуникации, необходимо делать дверцы. Это обеспечит легкий доступ к узлам в случае крайней необходимости. Стенки короба не должны прикасаться к элементам коммуникации, поэтому короб делается с небольшим запасом, образующим зазор.

Глухой короб можно делать в том случае, если:

  1. Нет тройников и его не потребуется чистить.
  2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
  3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

  • До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

Технология построения перегородок из гипсокартона своими руками

Изготовление перегородок из гипсокартона представляет собой один из способов дешево и очень быстро отгородить пространство, сделать отдельную комнату или скрыть элементы сантехники и вентиляции по середине помещения. Создание перегородки из гипсокартона требует некоторых усилий, но при этом не будет требоваться тяжелой физической работы.

Конструкция перегородок

Конструкция перегородки состоит из трёх основных элементов:

Каркас гипсокартонной перегородки может выполняться из металлического профиля, что встречается наиболее часто. Из дерева встречается наиболее реже из-за её усыхания, а вследствие чего –деформации всей конструкции. И комбинированный. Основной каркас выполняется из металлического профиля, а деревянные бруски вкладываются для создания возможности прикрепить на стену тяжелые элементы интерьера, бытовую технику и другие компоненты.

Изготовление перегородок начинается с выбора материала.

Видео:

Металлопрофиль может быть любых размеров, что дает возможность строить из него сложные переходы и всяческие ниши. К тому же он является достаточно легким материалом, конструкция из которого получается прочной и долговечной. Главным же достоинством металлического профиля является то, что его в процессе работы при изготовлении криволинейных конструкциях можно сгибать.

Каркас из металлопрофиля

Определившись с типом используемого материала необходимо решать следующие вопросы:

  1. Какой по форме должна быть конструкция?
  2. Будет ли уложена тепло – или звукоизоляция?
  3. Будет ли она скрывать трубы, вентиляционные ходы и прочее?

Предварительно начертили проект перегородки на листе бумаги. Определились с местом расположения дверей, ниш и прочего. Если перегородка должна будет скрывать элементы сантехники, электрическую проводку или что-то еще, то стену необходимо выполнять из толстого профиля (100 мм).

Далее необходимо приступать к нанесению разметки на стены и пол. Для этого следует использовать отвес и строительный шнурок. При помощи уровня с пола разметка переносится на стены, а с использованием отвеса на потолок.

Видео:

Изготовление перегородок из гипсокартона своими руками осуществляется с использованием двух типов профилей:

  1. UW (направляющий).
  2. CW  (стоечный).
Виды металлопрофиля

Соответственно, стоечный используется для выполнения вертикальных элементов конструкции, направляющий применяется в горизонтальных частях конструкции. При этом направляющий профиль может быть следующих размеров: 40х50, 40х75, 40х100 мм. Стоечный – 50х50, 50х75, 50х100 мм.

Из элементов крепежа и метизов потребуется для построения перегородки следующие крепежные компоненты:

  1. Саморезы по металлу для скрепления профиля между собой. Они имеют в отличие от саморезов по дереву меньший шаг резьбы, что позволяет их зажимать в металлическом листе намного крепче и шляпки у них снизу плоские, а сверху слегка сферические. Вместо них можно применять заклепки. Идеально для крепления использовать просекатель для профиля .
  2. Саморезы по металлу для крепления листов гипсокартона к профилю. Обычно они черного цвета также с мелкой резьбой, но иной клиновидной шляпкой. Это позволяет ему погрузиться немного в лист картона. Калькулятор поможет рассчитать нужное количество саморезов.
  3. Дюбель-гвозди. Саморез в пластмассовой обойме, используется для крепления металлопрофиля к стене, если она выполнена из кирпича, блоков ПГС, монолита.

Если же стены построены из дерева, то здесь помогут, соответственно, саморезы по дереву. Их длина выбирается исходя из веса будущей перегородки и накладываемой на неё нагрузки.

Монтаж конструкции

Разобравшись с типами материалов и прикупив все необходимое комплектующее, можно приступать к монтажу первых элементов конструкции.

Первым делом необходимо прикрепить к полу направляющий профиль. Если пол не будет в дальнейшем подниматься, то необходимо оставить место для дверей. Расстояние выбирается исходя из ширины коробки с небольшим запасом в 2 см по краям для заполнения пустот пеной. Она не только скрепит дверную коробку, но и обеспечит амортизацию двери, а не всей стены.

Направляющий профиль крепится к боковым стенам и потолку с шагом крепежа не более 50 см. При необходимости он может уменьшаться, но рекомендуется именно этот.

Типы перегородок в зависимости от конструкции:

  • однослойная;
  • двухслойная.

Первый тип используется в более легких перегородках, где не требуется дополнительная прочность и звукоизоляция. В ней используется только по одному слою гипсокартона с обеих сторон. Второй же тип представляет собой более массивную конструкцию соответственно, и более тяжелую за счет крепления по два слоя листов гипсокартона с обеих сторон.

Видео:

После того как определились с типом перегородки, ее толщиной и прикрепили направляющий профиль, необходимо приступить к монтажу стоечных элементов. Они устанавливаются в направляющие лотки и выставляются строго вертикально. При этом стойка отрезается с учетом расстояния от нижнего профиля до верхнего за вычетом 1 см.  Около дверного проема рекомендуется вкладывать деревянные бруски по толщине профиля, и закрепляются он при помощи саморезов по дереву. Рекомендуемое расстояние между вертикальными элементами конструкции перегородки из гипсокартона составляет 60 см. При необходимости его можно уменьшать, но не увеличивать.

Существует две технологии монтажа профиля. Первая, называемая американской, заключается в расположении паза к дальней стене. Вторая же технология, которая была разработана немецкими строителями, заключатся в расположении паза в направлении монтажа.

Способы крепления направляющих и стоечных профилей своими руками

Существует несколько способов осуществления крепежа направляющих и стоечных элементов:

  1. Т-образное соединение.
  2. Соединение в перекрестных элементах конструкции посредством паука.

    Типы крепежа металлопрофиля

Простое Т-образное соединение заключается в надрезе двух боковых сторон профиля и отгибанием образовавшихся лепестков на 900 в стороны. С их помощью затем будет осуществляться скрепление двух элементов. Этот тип соединения может применяться как в перекрестных, так и в торцевых элементах конструкции.

Второй тип соединения используется преимущественно в перекрестной стыковке профилей. Крепежный элемент представляет собой крестообразную пластину с множеством лепестков и перфорированных отверстий, предназначенных для упрощения монтажа конструкции. Также имеется в продаже и множество прочих комплектующих для самых разных вариантов соединений и стыковок, даже под углом в 450.

После того как конструкция будет готова, можно приступать к крепежу ГКЛ.

Если перегородка должна быть легкой, то покрывают один слой картона, иначе второй слой крепится непосредственно через первый в металлический профиль. При этом крепежное расстояние первого листа может быть увеличено с 50 до 75 см. Второй слой крепится на рекомендуемом расстоянии, не более 50 см. Укладка листов должна осуществляться с 50% перекрытием верхним нижнего.

Облицовка ГКЛ

После того как перегородка с одной стороны будет полностью покрыта ГКЛ, необходимо приступать к тепло- и звукоизоляции. В качестве нее может быть пенопласт, минеральная вата. От плотности забивки внутреннего пространства зависит степень шумоподавления стены. После прокладки коммуникаций, проводки и сантехники, укладки звукоизолятора можно приступать к монтажу ГКЛ со второй стороны перегородки по тому же принципу.

Отделка гипсокартонной перегородки

Отделка всех гипсокартонных конструкций осуществляется по единой технологии:

  1. Если будут клеиться обои, то достаточно армировочной сеткой проклеить стыки гипсокартонного покрытия и шпателем замазать ямочки, образовавшиеся при закручивании саморезов.
  2. Если стена будет окрашиваться, то необходимо прошпаклевать по всей поверхности перегородки с последующей зачисткой и грунтовкой.

Изготовление перегородок из гипсокартона станет отличным вариантом, потому что в итоге всегда получается идеально ровная и гладкая стена.

Калькулятор онлайн, расчет материала для изготовления перегородок из гипсокартона

Видео:

Видео:

Каркас из профиля под гипсокартон: обрешетка для металлопрофиля, монтаж гипсокартона

В наши дни гипсокартон получил широкое распространение. Его часто используют для отделочных работ в помещении. Благодаря своей многофункциональности конструкции из данного материала позволяют не только выровнять стены и потолок, но и дают возможность создать любую форму арок и перегородок. Каркас – основа конструкции. Поэтому важно знать, какие виды каркаса из профиля под гипсокартон бывают и в их чем основные плюсы и минусы.

Особенности

Стоит ознакомиться с особенностями профилей более подробно. Одним из главных профилей является упирающий или направляющий. Он имеет свое обозначение – ПН. Его форма напоминает букву П. Основные размеры: 40*50*55, 40*65*55, 40*75*55, 40*100*55. Устанавливаются такие профили по периметру всей конструкции.

Направляющий профиль фиксирует стоечный. Он является основным, и именно от его установки и будет зависеть внешний вид всего остального строения. Главное предназначение упирающего профиля – создать скелет новой поверхности для обшивания. Данный профиль крепится по всей площади главного каркаса. Первым показателем прочности профилей является объем металла, который используют при изготовлении: чем выше толщина стали, тем крепче профиль.

Несущий профиль используют для окончательного сооружения устройства каркаса, он несёт основной вес, поэтому к нему прикрепляют гипсокартон. Также он отвечает за прочность каркаса. Он изготавливается из металла различной толщины. Если металл слишком тонкий, необходимо большее количество креплений. Размер профиля, как правило, 60* 25*3000 или 60*25*4000 мм.

Монтаж на углах лестниц для ступеней осуществляют с помощью профиля со скольжением, который состоит из алюминия. Такой профиль служит противоскользящим элементом и обеспечивает дополнительную безопасность.

Стоечный или оцинкованный профиль применяют для создания рам, арок и других поверхностей, имеющих изгиб. Важное значение в установке также имеет потолочный направляющий профиль. Его размеры – 27*60.

Можно использовать и другие профиля, например, угловой, для создания ровных углов. Его обозначают аббревиатурой ПУ. Такой профиль делает каркас более крепким, предотвращает воздействие внешних факторов, облегчает нанесение штукатурки в углах. Основные размеры – 31*31, а 25*25 и 35*35 встречаются реже.

Профиль для создания арок, имеющих изгиб – арочный, имеет широкое распространение. Он часто ослаблен и имеет большое количество надрезов и отверстий. Основные размеры – 60*27. Обозначается как ПА. За счет своей гибкости создает абсолютно любую сложную конструкцию. Не стоит превышать радиус сгибания больше чем на 50 см, так как существует риск разрушения конструкции.

Подразделяется, как правило, на два типа:

  • выпуклый;
  • вогнутый.

Соединитель скрепляет перпендикулярные друг к другу профиля, а удлинитель объединяет различные отрезки.

Профили для создания перегородок, в отличие от других профилей, имеют большие размеры.

Плюсы и минусы

Профиль имеет плюсы и минусы, которые оказывают свое влияние на будущий проект помещения.

Начнем с плюсов использования профиля.

  • Отсутствют недостатки во внешнем виде. Имеют ровную форму, в отличие от бруса, который перед использованием необходимо хорошо подготовить (выровнять).
  • Профиль не расположен к деформации из-за присутствия влаги или изменений температуры. Всегда сохраняет форму, а что касается дерева, оно, напротив, изменяет форму, например, от влаги.
  • Долгий срок службы металла. Брус не имеет подобного преимущества, так как неустойчив к внешним воздействиям.
  • Является прочным материалом.
  • Легко приобрести.
  • Не требуется предварительного выравнивания стен.
  • Возможно использование оцинкованной стали.
  • Легко заменить или реставрировать поврежденный профиль.
  • Не воспламеняется, устойчив к возгоранию, при использовании специального гипсокартона безопасность от пожаров увеличивается.

Недостатки.

  • первый и наиболее главный минус – это высокая цена по сравнению с той же древесиной;
  • легко вырвать крепеж из-за маленького количества витков резьбы;
  • материал может подвергнуться коррозии.

ГКЛ – материал, используемый в строительстве, который очень известен, его используют часто в разных сферах, он помогает построить не только большие элементы, но и маленькие пристройки, с его помощью легко и быстро выравнивается поверхность стены в доме, также можно возвести перегородки, имеющие определенные фигуры.

Преимущества.

  • Доступен. Гипсокартон можно купить во всех строительных магазинах по доступной цене.
  • Легок. Имеются различия по толщине и небольшой вес. Для потолочных построек существуют более легкие варианты – это очень помогает в работе.
  • Простой монтаж. Пласты фиксируются шурупами к каркасу или на клей. В связи с этим можно самостоятельно их установить.
  • Прочен. Выдерживает нагрузки различного типа, благодаря чему имеет долгий срок службы.
  • Широкая сфера применения. Используется не только в конструкциях, но и в декоре.
  • Просто обрабатывать. С ним легко работать, он имеет возможность создать любую форму.
  • Дает возможность монтировать светодиодную ленту любым образом, а также встроенные светильники.

Виды

Рассмотрим основные виды каркасов на примере потолков.

Одноуровневые

Данный потолок может являться частью интерьера или быть основой для других потолков: сложных, имеющих много уровней. Создание данной конструкции не составит труда, главное – хорошо закрепить профиль к основанию. Итоговый этап – установка листов на профиль.

Важно использовать дополнительные измерительные инструменты, соблюдать горизонт и заранее позаботиться об установке различных коммуникаций и электропроводке. Под свет необходимо оставить пространство с запасом 10–15 см, так будет проще его подключать.

Основные достоинства одноуровневого вида:

  • сохранение внешнего вида облицованной поверхности, несмотря на изменения в фундаменте и его проседание;
  • незначительные изменения высоты используемой комнаты;
  • скрывает недостатки потолка, дает возможность спрятать электропроводку;
  • защита от шума соседей, живущих этажом выше.

Многоуровневые

Данные виды, как правило, крепятся за счёт бетонных плит или потолка, состоящего из одного уровня. Затем каждый крепится на предыдущий уровень. Важно, чтобы они хорошо сочетались между собой.

Основные достоинства двух и более уровней:

  • визуализация пространства, возможность создать иллюзию увеличения или уменьшения помещения;
  • создание оригинального авторского потолка;
  • функциональное зонирование пространства;
  • хорошо смотрится в помещениях, имеющих высоту более трех метров.

Нестандартные и более сложные конструкции имеют сходство с одноуровневыми и многоуровневыми разновидностями, отличаются более сложной структурой, сохраняют возможность создавать необычные формы.

Основные достоинства нестандартных и более сложных конструкций:

  • неповторимость стиля конструкции;
  • возможность замены отдельных элементов конструкции.

Инструменты

Установку обрешетки необходимо производить после приобретения специальных инструментов и материалов.

Основными являются следующие инструменты:

  • линейка;
  • молоток;
  • карандаш;
  • дюбели;
  • рулетка;
  • перфоратор;
  • отвес с грузом;
  • саморезы;
  • строительный уровень;
  • отвёртка;
  • соединители как крестообразные, так и прямые;
  • подвесы;
  • металлические профиля.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

  • деревянный брус;
  • металлический профиль.

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

Соединитель из двух уровней применяют довольно редко, он чаще необходим только в одной ситуации: для сборки скелета, когда держатель имеет движущиеся основу, например, перекрытие из дерева. Сначала устанавливается первых уровень соединителя CD, который остается активным, затем уже другой уровень профилей. Его располагают как обычную основу, далее скрепляют с использованием двух представленных соединителей. Этот довольно сложный крепеж существует для того, чтобы убрать различия размеров дерева, связанных с температурными изменениями и влажностью.

Тонкости монтажа

Перед тем, как установить гипсокартон на профиль, нужно собрать технически правильную обрешетку, на которую в дальнейшем он и будет крепиться. Этот материал довольно простой, но зачастую именно в построении конструкции возникают трудности. Каркас является основой, без него построение будет невозможно, поэтому необходимо ровно выставить каркас.

Данную конструкцию необходимо изобразить на бумаге в виде чертежа, чтобы иметь представление, что и где будет возводиться. Что касается каркаса, важно понять, где он будет расположен. Каркас можно монтировать на стенах или потолке. Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто.

Если каркас будет монтироваться на стенах и потолке, необходимо начинать с потолка.

Разметку делают с помощью рулетки в самом низком месте. Важно учесть, что проводку проводят заранее. Далее идёт монтаж профилей на потолок: несущий профиль необходимо выставлять горизонтально. Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель. Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить.

Крайне редко комната имеет идеально ровные углы. В таких ситуациях после выравнивания стен гипсокартонные листы на потолке очень сложно подгонять под необходимые параметры. Если начать работу с потолка, зазоры будут отсутствовать. Удобство использования профилей заключается в том, что их можно стыковать с небольшим нахлестом.

Фиксируются подвесы для установки креплений на шурупы и дюбеля, расстояние шагов – около 60 сантиметров.

Следующим шагом будет монтаж направляющих по всему периметру данного помещения с помощью ниток, закрепленных на профиль.

Условно делим потолок на одинаковые квадраты, примерно по 0,5*0,5 м. Далее располагаются несущие части. По закрепленным ниткам их соединяют с главными профилями и фиксируют шурупами. Соединители-крабы устанавливают на крепления накрест. Когда установка каркаса на потолке завершена, можно переходить на стены. В целом, техника установки профилей схожа.

Необходимо измерить расстояние, которое будет соответствовать ширине листа. Далее делается метка, где и будет располагаться профиль. Начинать следует с монтажа направляющих по всему периметру стены. Это выполняется с помощью нитей. Единственное, стоит учесть, что расстояние будет больше 60 сантиметров, чем на потолке. Болгаркой нарезаются поперечные перемычки длиной около 60 см и также они крепятся с помощью саморезов. В управляющий профиль устанавливается несущий и закрепляется к стенам. Можно использовать шаг 0,6 м. В продаже имеются заранее подготовленные профили с отверстиями, они отлично подойдут для новичков. Несущие профили необходимо соединить с подвесами. В дальнейшем устанавливаются поперечные с промежутком около 60 см.

Когда все работы закончены, переходим к этапу установки гипсокартонных листов с помощью шурупов. Главное – углублять лист шляпки не более чем на 4 мм, расстояние между саморезами – примерно 10-30 см. Листы фиксируются по всему периметру профиля сверху вниз. Важно для подвижности конструкции делать зазор в 1 см между листом и полом, и 0,5 см – между потолком. Швы закрываются ближе к полу, зазоры скрываются плинтусом.

После монтажа потолка стены покрывают шпаклевкой. В начале применяют армирующую сетку, ей закрывают швы на стыках, затем уже шпаклюют всю стену. Для различных проемов, таких, как оконный, дверной, арочный, используются другие дополнительные профили.

Как сделать дверной проем?

Дверной проема строят, как правило, при помощи нескольких видов конструкций. Иногда требуется изменение размеров самого проема, например, уменьшение ширины или высоты. Дополнительно используется два вида профилей: стоечный и стартовый, они различаются по основным функциям.

Первое правило – определиться с размерами. Если необходимо немного сдвинуть дверной проем, со стороны стены рекомендуется установить дополнительную стойку, по краям проема закрепляется вертикальный элемент, который прикручивается саморезами.

Пристенные профили необходимы для уменьшения высоты, они будут служить основной опорой. Гипсокартон после монтажа профилей нарезается на основные листы, главное, чтобы его края располагались посередине профиля. Крепится с помощью саморезов.

Создаем арку с помощью металлических профилей. Для того, чтобы выполнить данную работу своими руками, материалам необходимо придать необычную форму.

Данными материалами можно создать арочную конструкцию любой сложности: эллипс, нестандартная или несимметричная, прямой портал, круглая расширенная арка. Профили необходимо изгибать с учетом задумки проекта. Профили надрезают специальными ножницами по металлу, а чтобы выгнуть гипсокартон и придать ему заданную форму, по нему проходятся игольчатым валиком и слегка смачивают водой, затем положение фиксируют.

Если форму дверного проема нужно незначительно подправить, стену покрывают слоем штукатурки. Когда необходимо выравнивание большого участка, лучше использовать гипсокартон. Главное – отмерить основные размеры для гипсокартона и закрепить его внутри самого проема и на откосах. Различные дефекты потом скрываются при помощи штукатурки, в углах используются специальные профиля, например, угловой профиль.

Для финишного этапа отделки используют малярную сетку и шпаклевку.

Можно разделить всю работу на несколько этапов.

  • Грунтовка. Вся рабочая площадь покрывается грунтовкой и просушивается.
  • Удаление различных дефектов. Швы и места вкручивания саморезов заклеиваются серпянкой, чтобы переход от конструкции к стене был незаметным.
  • Выравнивание общего слоя. Нужно затереть шпаклевку после того, как она полностью высохнет, затем нанести второй слой.
  • Создание короба и других элементов при помощи профиля. Короб хорошо скрывает различные провода и трубы, которые можно закрыть двумя способами:
  1. только трубы;
  2. во всю стену.

Если требуется закрыть только трубы, то процесс не занимает много времени. Делается это довольно просто и не требует особых финансовых затрат. Во втором случае закрывается вся плоскость, но ее можно использовать, создав на этом месте полочки для хранения.

Если трубы находятся в углу, короб будет иметь только две грани, если стояк будет находиться посередине – то три грани. Важно создать чертеж со всеми видами соединений. Это поможет рассчитать необходимый материал. Промежуток между конструкцией и трубами должен составлять около 30 мм.

Следующий этап – разметка. Сначала нужно найти наиболее выпуклые места труб, которые и создадут границу новой конструкции. Далее отмечаем их: от основной отметки на потолке проводим линии перпендикулярно стенам. Из основной отметки спускаем отвес, это поможет обнаружить главную метку на полу. От данной метки прокладываем поперечные лини к стенам. Далее соединяем все линии по стенкам и получаем прямую линию, на ней и будет устанавливаться стоечный профиль.

Далее необходимо осуществить установку основы короба. При помощи дрели делаем отверстия, куда в дальнейшем, используя молоток, размещаем пластмассовые стержни. Данный профиль при помощи болтов прикрепляем к стене, а управляющий профиль закрепляем к потолку или к стенам. Начинаем с установки лицевой стороны короба, которая располагается на стыке упирающих профилей по потолку и полу. Крепится всё, как правило, с помощью шурупов, в дальнейшем устанавливаются гипсокартонные листы. Важно разместить соединения на одной линии, образуя одну общую поверхность для ребер строения, иначе будут перекосы.

Делая установку гипсокартона на строение, сначала режем листы на стороны, отмечаем правильный размер стороны, которая осталась, и отрезаем полоску таким образом, чтобы она сошлась с остальными. Лист к металлическому профилю прикрепляется с помощью шурупов к главным стойкам. Не стоит забывать про такое отверстие, как люк.

    Как данная конструкция будет закончена, можно её зашпаклевать. Что касается материалов для отделки, использовать можно любой материал.

    Удобство гипсокартонных конструкций также заключается в том, что при их помощи можно создать различные перегородки, тем самым зонировать пространство иотделить рабочую зону от зоны отдыха.

    Важные нюансы

    Основные правила, которые обязательно соблюдать при построении конструкции:

    • перед облицовкой картона важно провести разводку электрокабеля и всех труб сантехники;
    • построение должно быть довольно устойчивым и жёстким, чтобы выдержать абсолютно любую нагрузку;
    • плиты ГК крепятся по высоте в шахматном порядке;
    • все последующие листы соединяются по центру профиля.

    Перед тем, как укладывать гипсокартон, необходимо прикрутить всю обрешетку при помощи саморезов. Особое внимание стоить уделить углам и их подготовке. Обязательно нужно учесть при расчете, что для прочности конструкций необходимо устанавливать угол и обшивать его гипсокартоном с шагом минимум 30 см.

    Стоит обращать внимание на долговечность материала и использовать только высококачественное сырье. Во время разметки каркаса как для стен, так и для потолка нужно учитывать одно условие: все стыки гипсокартонных листов должны находиться на профиле. С учетом рекомендаций можно сказать, что данный каркас из профиля – отличное решение для отделочных ремонтных работ. Благодаря своей многозадачности каркас может помочь воплотить абсолютно любую идею.

    Советы и рекомендации

    Необходимо правильно соблюдать технологию строительных работ, от этого зависит качество ремонта. Строители и люди, делающие данные работы самостоятельно, часто допускают технологические ошибки, пробуя сократить время работы или сэкономить на товарах в магазине.

    Остановимся подробно на главных ошибках, которые следует избежать при изготовлении конструкции.

    • Неправильный расчет длины профилей. Если произвести его неверно, данная конструкция будет построена с ошибками.
    • Ошибки в технике монтажа каркаса. Если не соблюдать технику в использовании профиля, применять профили не по их назначению, можно допустить очень грубые погрешности в работе.
    • При фиксации потолочных материалов обязательно нужно применять подвесы: гладкая сторона должна располагаться вниз, именно она является основанием, к которому прикручивается гипсокартон.
    • Неверная резка. Нельзя использовать болгарку, это способствует выгоранию оцинковки, что в дальнейшем приведет к коррозии. Для этого подойдут специальные ножницы для резки металла. Они бывают двух видов: ручные и электрические.
    • Использование профиля не по его назначению в конструкции. Например, если применять профиль для потолка, чтобы построить перегородки. В таком случае правильно применять профиль упирающий.
    • Отсутствие подвесов при построении потолка более двух уровней. Это приведет к образованию трещин по всему периметру потолка. Если соблюдать технологии, то несущий профиль будет фиксироваться от используемых стен длиной около 10 см. Обязательно в подвесном потолке необходимо использовать подвесы.
    • Закрепление листа неправильной стороной. Например, если использовать ГКЛВ (защищает от влаги) неправильно, то это повлияет на его положительные свойства, которые не смогут проявить себя из-за неправильной установки.
    • Неправильное соединение ГКЛ. Не рекомендуется применять маленькие куски листов. Главное – фиксировать большие листы, чтобы предотвратить разрушение материала.
    • Нужно исключать использование специальных профилей для углов, чтобы защитить углы от влаги и внешних повреждений. Здесь рекомендуется использовать наружный профиль.

    Стоит отметить, что перед ремонтом необходимо еще раз хорошо изучить поверхность, где будет установлена конструкция, определиться с видом будущего проекта из металлопрофиля и правильно произвести чертеж. Также важно разбираться в видах профилей и их креплении.

    О том, как сделать каркас из профиля, смотрите в следующем видео.

    Как установить металлические стеновые панели

    Вы задаетесь вопросом, как установить металлические стеновые панели для роскошного вида, которого все хотят? Чтобы получить современный дизайн с аккуратной отделкой, необходимо правильно установить металлическую облицовку. В противном случае у вас могут появиться мозоли на глазах.

    Прежде чем приступить к установке металлических панелей, проведите небольшое исследование. Получите актуальную информацию о монтажных кодах для металлической кровли и облицовки стен.

    После проверки готовности металлического листа к конструкции начните процесс установки.

    В нашей статье подробно описаны простые способы установки металлических панелей для стен.

    Осмотрите недра

    Первым этапом установки облицовки из металлического листа является осмотр основания. Монтажникам нельзя укладывать металлическую облицовку на неровные стены. Почему?
    Потому что металлические панели принимают форму того, что находится под ними.

    Нащупайте бугорки, впадины или торчащие гвозди в недрах. Существует два способа проверки несоответствий.

    • Использование уровня
    • Проведение руками по поверхности

    Если ваши стены неровные, вам необходимо закрепить полоски обшивки на основании.Направление полос обшивки зависит от того, в каком направлении вы хотите расположить металлические панели. Так же, как далеко они должны быть друг от друга.

    При горизонтальной установке планки обшивки должны быть вертикальными. Они также должны быть на расстоянии не менее 12 дюймов друг от друга.

    При вертикальной установке планки обшивки должны быть горизонтальными. Они также должны быть на расстоянии около 16 дюймов друг от друга.

    Установка панелей в горизонтальном или вертикальном направлении выполняется практически одинаково. Есть несколько незначительных вариаций.Размещение полос обшивки является ярким примером одного из различий между ними.

    Покройте планки обшивки обшивкой. Фанера – подходящий вариант. Но работают и другие виды обшивки.

    Задача обшивки – еще больше выровнять рабочую зону. Прибейте обшивочный материал к полосам, чтобы покрыть всю поверхность. Обязательно обратите внимание на размеры. Обрежьте материал обшивки по размеру.

    Если поверхность ровная, нет необходимости добавлять полоски обшивки или обшивки.Все, что вам нужно сделать, это установить металлические панели.

    Как установить наружные и внутренние стеновые панели с металлическим покрытием

    Металлическая облицовка подходит для использования в любой части вашего дома. Они идеально подходят для покрытия потолков. Они также делают красивые акценты. Или вы можете пойти по-крупному, обшив весь дом металлическим листом.

    Установка металлической облицовки на наружные и внутренние стены очень проста.
    Они следуют почти одному и тому же процессу. Вот почему я смешиваю их вместе.

    Способ установки аналогичен процессу, описанному в следующем разделе.

    Значение имеет ориентация или направление металлических панелей. Помните, что могут применяться варианты установки.

    Вот пример.

    При внутренней установке нет необходимости добавлять подложку. Вы можете закрепить металлические листы на стойках стены. Обратите внимание, что если у вас уже есть подповерхность, нет необходимости ее удалять.

    Для монтажа панелей на наружные стены необходимо наличие подповерхности.

    Как установить металлическую облицовку стен

    Металлическая облицовка

    подходит как для нового строительства, так и для модернизации существующих зданий. Вы можете использовать их на внешних стенах и внутренних стенах вашего дома. Они подходят к дизайну любой конструкции.

    У вас есть варианты не только с цветом и законченным видом. Вы также можете выбрать направление укладки металлических листов.

    Что важно, так это способ установки для достижения желаемого внешнего вида.

    Вы можете выбрать два направления монтажа металлической облицовки стен.

    Монтаж металлосайдинга в любом из этих направлений прост. Но для достижения наилучших результатов следуйте рекомендациям. Вы также должны обратить внимание на рекомендации от производителя вашей металлической панели.

    Существуют также металлические стеновые панели архитектурного типа. Они чаще встречаются в коммерческих зданиях, поэтому здесь мы их рассматривать не будем.

    Элементы каркаса

    Ориентация элементов каркаса зависит от направления, в котором вы планируете укладывать панели.Для установки вертикальной панели необходимы горизонтальные элементы каркаса. А горизонтальная установка использует вертикальные элементы каркаса.

    Давайте обсудим все эти варианты установки.

    Как установить вертикальный металлический сайдинг и горизонтальный металлический сайдинг

    Горизонтальный металлический сайдинг придает вашему дому или строению более традиционный вид.

    Вертикальная установка металлического листа придает дому гладкий современный вид.

    Но чтобы получить желаемые результаты, нужны правильные инструменты.Вы также должны следовать правильным методам установки. Придерживайтесь рекомендаций производителя ваших панелей.

    Помните, какой бы вариант вы ни выбрали, метод установки один и тот же. Следите за этими вариациями.

    Для установки металлических стеновых панелей:

    1. Измерьте длину каждой стены.
    2. Вам нужно знать, сколько металлических листов потребуется для возведения каждой стены. Панели имеют разные размеры. Возможно, вам придется вырезать или использовать частичные панели.

    3. Отметьте место для винтов
    4. Прежде чем приступить к установке металлических панелей, отметьте места для винтов на основании. Лучше всего использовать столярный карандаш.

    5. Нарисовать линию
    6. Проведите прямую линию там, где вы планируете повесить свою первую металлическую панель. Чтобы произвести точные замеры, учитывайте размеры металлических листов. Эти цифры могут варьироваться в зависимости от производителя и типа металла. Измените размер металлической облицовки в соответствии с вашими потребностями.

    7. Прикрепите свои панели к стержневым рамам вашей конструкции.
    8. Для ровной отделки уложите одинаковое количество панелей на противоположные стены.
    9. Добавьте вспомогательные каналы и обрешетку для гвоздей
    10. Это применимо только в том случае, если вы собираетесь использовать частичные панели.

      Лучшее место для частичных панелей – рядом с угловыми стойками. Вспомогательные каналы и полоски для обшивки помогут вам зафиксировать их на месте.

      Чтобы установить металлические панели в горизонтальном направлении, начните с основания вашего здания.

      Для установки металлических панелей в вертикальном направлении перемещайтесь с одной стороны конструкции на другую.

    11. Продолжайте, пока не покроете всю стену.
    12. Не сверлите винты слишком глубоко. Вы не хотите, чтобы вмятины панели.
    13. Следует использовать тип болтов, гвоздей и шурупов, рекомендованный производителем вашего листового металла.

    Еще многое предстоит сделать. Вам все еще нужно позаботиться об углах на краю вашей конструкции, где соединяются металлические листы.

    Установка угловой накладки

    Концы стен из металлических панелей сходятся и образуют стыки. Накладки накладываются на эти стыки, чтобы закрыть их.

    Помните, что вы всегда должны снимать мерки. Итак, первое, что вам нужно сделать, это узнать размеры угла, где вы хотите добавить отделку.

    Как установить перекрытия

    Процесс установки перекрытий зависит от типа используемого металлического сайдинга. Мы не можем рассматривать здесь каждую из них. Но все совпадения служат одной цели. Но очистите сайдинг от пыли и мусора, прежде чем надевать его.

    Некоторые перекрытия поставляются с уже вырезанными специальными отверстиями для шурупов или гвоздей.Для других вы должны сделать это сами.

    Если вам необходимо сделать это самостоятельно, просверлите отверстия для крепления нахлеста на расстоянии 12 или 16 дюймов друг от друга. Разница зависит от ориентации ваших панелей.

    Первое отверстие не должно находиться на расстоянии более трех дюймов от земли.

    Некоторые установщики предлагают использовать одну панель в качестве шаблона отверстия. Просверлите отверстия, а затем выровняйте все остальные панели, чтобы просверлить их.

    Но разница между отверстиями скорее приблизительная.Иногда точное местоположение отверстия может немного отличаться.

    Что я могу использовать для металлической подложки для облицовки стен?

    Конструкции с металлическими стенками нуждаются в водонепроницаемом барьере для предотвращения коррозии. Вы должны нанести подложку на основание ваших внешних стен. Существуют разные виды подложки. Но они должны подходить к имеющимся у вас металлическим панелям.

    Различные типы подложек:

    • Войлочная подложка (Асфальт насыщенный)
    • Прорезиненный асфальт
    • листы на бутиловой основе
    • Используйте самоклеящуюся подложку из полиэтиленовой облицовочной мембраны.

    • Подложка из синтетического листа

    При внутреннем монтаже металлических листов подкладка не требуется. Это еще один пример того, чем внешние установки отличаются от внешних установок.

    О J-образных каналах и отделке порогов

    J-образный профиль и отделка порога вступают в действие после того, как будет установлена ​​подложка.

    J-образный профиль действует как перекрытие угловых стоек, но только для краев основания и верха вашей конструкции. Накладка на подоконник подходит по краям окон и дверей.

    • J-образный профиль и отделка подоконника придают готовым стенам из металлических панелей аккуратный вид.
    • Они удерживают и скрывают нижние концы облицовки.
    • Они могут поставляться со специальными отверстиями для сверления винтов. Если у них нет этих отверстий, то вам придется сверлить их самостоятельно.

    Как установить J-образный профиль и отделку порога

    Варианты подложки под металлическую облицовку стен.

    Заключение

    Процесс монтажа стен из металлических панелей прост.Для достижения наилучших результатов придерживайтесь этих методов. Обратите внимание на рекомендации от производителя ваших панелей.

    Металлические панели доступны по цене, но исправление этих ошибок требует дополнительных затрат. Следуйте рекомендациям производителя при установке металлических листов. Вы избежите этих дорогостоящих ошибок.

    изолированных панелей стены металла для стальных зданий

    Каждый проект соответствует своему набору параметров и может потребовать другого набора изолированных металлических стеновых панелей.На самом деле, мы предлагаем выбор панелей для удовлетворения потребностей любого проекта. Наши системы стеновых панелей подойдут для любого коммерческого и промышленного применения.

    Во-первых, широкие панели устанавливаются быстро и легко. Скрытые крепления в боковом стыке сэндвич-панелей и привлекательные профили разбивают плоское пространство металла на больших объектах, таких как производственные предприятия или склады.

    Так как DUOMIT, как опытный монтажник, предлагает несколько различных решений.При этом, утепленные стеновые панели наружного применения для различных металлических строительных конструкций. Превосходное качество и долговечность, придающие вашему зданию современный вид.

    Короче говоря, изолированные металлические панели (IMP) являются первоклассной строительной продукцией на переднем крае инноваций и с использованием современного оборудования. Кроме того, наши панели обеспечивают превосходную изоляцию, долгосрочные эксплуатационные характеристики здания и эффективность строительства для экологически сознательных строителей и проектировщиков.

    В целом, изолированные панели для наружных стен могут быть установлены вертикально и горизонтально, что позволяет добиться желаемого архитектурного вида. Наши профили для крыш со стоячим фальцем лидируют в отрасли по водонепроницаемости. Наше огнестойкое предложение может обеспечить огнестойкость до трех часов. Наконец, все профили доступны во множестве различных цветов.

    Независимо от того, требуется ли проекту структурная или огнестойкая конструкция, теплоизоляционные панели являются идеальным решением для создания высокоэффективной конструкции здания.

    Наружные стеновые панели Характеристики

    • High R-Value – Обеспечивает уровни тепловых характеристик (R-value) и воздухонепроницаемости в течение всего срока службы здания. Теплоизоляционные стеновые панели находятся снаружи конструкции здания, чтобы обеспечить наилучшую тепловую оболочку за счет уменьшения теплового моста, типичного для систем полых стен.
    • Протестировано и одобрено. Все изолированные металлические кровельные и стеновые панели прошли всесторонние испытания на соответствие различным отраслевым стандартам и строительным нормам безопасности.
    • Энергоэффективность – Изолированные металлические панели имеют сердцевину из сплошной жесткой изоляции, обеспечивающей лучшие в отрасли значения R и U с превосходными характеристиками воздухонепроницаемости.
    • Качество окружающей среды в помещении – Изолированные системы стен и крыши помогают обеспечить стабильную внутреннюю среду.
    • Упрощенная конструкция – внутренние металлические стеновые панели просты в сборке и креплении, что сокращает сроки и количество ошибок при монтаже.
    • Преимущества в течение всего жизненного цикла – изолированные металлические панели обеспечивают самый долгий срок службы типичного коммерческого здания.Прочные металлические панели экономичны и сокращают потребление энергии, а также предлагают несколько вариантов повторного использования по окончании срока службы.
    • Сертификация зданий и экологические цели – Композитные панели вносят свой вклад в программы сертификации LEED и путь к Net-Zero Energy.

    Узнайте больше о QuadCore Insulation и сертифицированном установщике Benchmark.

    Гофрированный

    Что такое панель гофрированного профиля?

    Панель из гофрированного профиля представляет собой предварительно сформированную панель с профилем в виде «волны».Система относится к семейству дождевых экранов (облицовка стен, устанавливаемая на вентилируемом воздушном пространстве). Эта самонесущая система может быть легко установлена ​​на прерывистой несущей конструкции. Синусоидальные профили устанавливаются на металлический каркас, закрепленный на несущей конструкции (каменной кладке или металлоконструкции).

    Синусоидальные профили обеспечивают большую свободу выбора и дизайна благодаря игре света и тени на облицовке.

    Система гофрированных панелей Umicore Building Products на VMZINC состоит из панелей заводского изготовления.Панели доступны в нескольких размерах, что обеспечивает разнообразие дизайнерских возможностей.

    Цвета поверхности: QUARTZ-ZINC / ANTHRA-ZINC / PIGMENTO Blue /
    PIGMENTO Brown / PIGMENTO Green / PIGMENTO Red / Natural Zinc by VMZINC

    Толщина 1 мм
    Максимальные размеры панели 10’-0” в длину
    В центре 29 3/8″ X 9′-6″
    Размеры гофра 2.Ширина 67 дюймов, высота 7/8 дюйма
    Радиус Выпуклая R1 120” сборная Подбарабанье R1 120” сборное Выпуклое поле R2 30” Поле подбарабанья R2 30 дюймов
    Вес 2,00 фунта на кв. фут установленного
    Упаковка 50 шт. в ящике

    Характеристики этой техники:

    • Новый взгляд на традиционную архитектуру
    • Панели могут быть перфорированы
    • Используется как облицовка стен
    • Используется для внутренних и внешних приложений

    Осмотреть основания, участки и условия на соответствие требованиям по допускам при монтаже, опорам металлических стеновых панелей и другим условиям, влияющим на выполнение работ.
    Убедитесь, что основание ровное, прочное, сухое, гладкое, чистое, имеет уклон для дренажа и полностью закреплено, а также что предусмотрены дренажи в стенах, отливы и проходы через металлические стеновые панели.
    Осмотрите первичный и вторичный каркас стены, чтобы убедиться, что прогоны, углы, швеллеры и другие опорные элементы конструкционных панелей и анкерные крепления установлены правильно.
    Подготовить письменный отчет с перечислением условий, препятствующих выполнению работы данного отдела. Отправьте копию отчета архитектору.
    Перед установкой стеновых панелей проверьте предварительную подготовку компонентов и систем, проходящих через металлические стеновые панели, чтобы проверить фактическое расположение отверстий относительно мест стыков металлических стеновых панелей.
    Панели соединяются друг с другом внахлест на 3 1/2 дюйма и крепятся с помощью крепежных деталей из нержавеющей стали.
    Установите металлические стеновые панели в соответствии с ориентацией, размерами и местами, указанными на чертежах.
    Устанавливайте металлические стеновые панели по отвесу, по уровню, под прямым углом, точно по линии и в пределах допусков при установке.
    Установите металлические стеновые панели перпендикулярно ригелям и подгипсам. Подпружиненные или Z-образные также могут быть установлены под углом 45°, если не указано иное.
    Надежно закрепите металлические стеновые панели и другие компоненты конструкции с учетом тепловых и структурных подвижек. Не используйте горелку для резки металлических стеновых панелей в полевых условиях.
    Закрепите металлические стеновые панели в соответствии с инструкциями производителя. Замкните и загерметизируйте металлические стеновые панели с герметичными краями и по периметру проемов.
    Установите оклад и отделку по мере того, как будут продолжаться работы с металлическими стеновыми панелями. Закрепите накладки и обрежьте вокруг проемов и подобных элементов.
    Поддерживайте металлические стеновые панели в чистоте во время монтажа.Снимите защитную пленку в течение 90 дней после установки.

    Пожалуйста, не стесняйтесь загружать заархивированные материалы BIM и Sketchup по ссылкам ниже:

    Панель-Металл-Стена_VMZ-Профнастил36-Вертикальный_QUARTZ-ZINC_VMZINC

    Панель-Металл-Стена_VMZ-Профнастил36-Горизонтальный_QUARTZ-ZINC_VMZINC

    Панель-Металл-Стена_VMZ-Профнастил-Вертикальный_QUARTZ-ZINC_VMZINC

    Панель-Металл-Стена_VMZ-Профнастил-Горизонтальный_QUARTZ-ZINC_VMZINC

    Стеновые-Внешние-Панели_Профнастил36_36_5INx114IN-Панели_VMZINC

    Стеновые-Внешние-Панели_Профнастил_29_3125INx114IN-Панели_VMZINC

    Панель гофрированного профиля Модель Sketchup

    Для получения дополнительной информации, пожалуйста, свяжитесь с VMZINC.


    Скачать детали 2D:

    Гофрированная вертикальная стеновая панельГофрированная горизонтальная стеновая панель .

Добавить комментарий

Ваш адрес email не будет опубликован.
