Алюминиевый фасад начал применяться в нашей стране в семидесятых годах прошлого века. Красивый вид и надежность композитных алюминиевых панелей сделали их популярными.
Композитный фасад выполняет несколько функций – утепляет, защищает от избытка влаги, от перепада температур, защищает от разрушения стены и улучшает внешний вид.

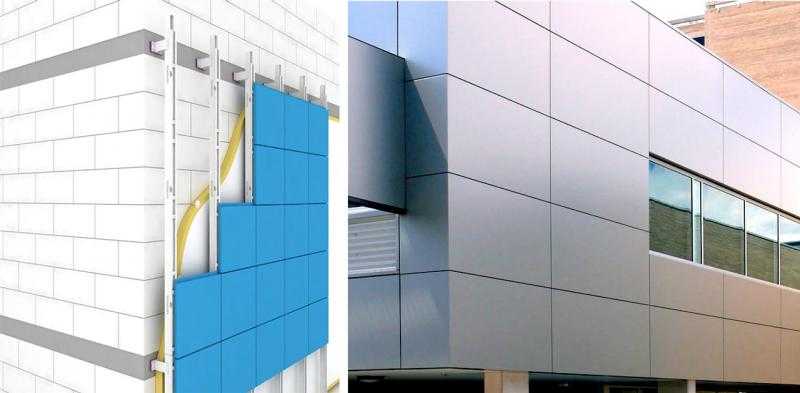

Навесная фасадная система «Альт‐Фасад‐06»- это система горизонтальных, вертикальных профилей и кронштейнов, выполненных из оцинкованной стали с покрытием 1 класса и двухсторонней окраской или из коррозионностойкой стали, из теплоизоляционного слоя с защитной мембраной и облицовки из алюминиевых композитных панелей.
Компания «Альтернатива» сертифицировала уникальную крепежную систему «Альт-фасад 06».
Вентилируемый фасад из алюминиевых панелей используется для отделки жилых домов и коттеджей, коммерческих зданий, аэропортов, вокзалов, торговых и деловых центров, различных строений общественного значения.
Композитная панель для фасада (алюмокомпозит, композит, алюкобонд) представляют собой многослойную форму. Листы алюминия соединяет гомогенный (минеральный или синтетический) наполнитель.
Алюминиевые панели для фасада, ее структура:
-
защитная пленка;
-
эмаль ПВДФ,
-
грунт,
-
алюминиевый лист,
-
полимерный клей,
-
полимер,
-
защитный слой.
Панели имеют широкую цветовую гамму, цвет панелей определяется по каталогу RAL.
Фотографии наших работ.
Вентилируемые фасады из композитных панелей, преимущества:
-
устойчивость к большим нагрузкам и механическим деформациям;
-
можно создавать изделия любой формы, даже с идеальными геометрическими пропорциями;
-
высокая звукоизоляция;
-
широкая цветовая гамма;
-
высокая коррозионная устойчивость;
-
синтетических наполнителей увеличивает теплоизоляционные свойства алюминия, исключено появление мостиков холода;
-
защищает стену от любых воздействий;
-
простота в обслуживании и ремонте;
-
снижение общего веса навесной конструкции;
-
долговечность (50 лет), цвет и форма сохраняются весь период эксплуатации.
Вентфасад из композитных панелей монтируется со скрытым креплением. Получается внешне однородно и красиво, немного заметны швы между кассетами. Швы, в зависимости от системы, от 5 до 15мм.
Стоимость композитных панелей зависит:
1. От материалов.
2. От сложности работы – площади здания и геометрической формы.
Навесной вентилируемый фасад из алюминиевых композитных панелей – это оптимальное соотношение стоимости, практичности, безопасности и длительности эксплуатации.
Возврат к списку
Остались вопросы?
Позвоните нам по телефону
8 (800) 201-53-96
или закажите
Несущие системы под облицовку композитными панелями
Облицовка фасадов композитными панелями может осуществляться несколькими способами. Наиболее экономичный – фиксация плоских панелей непосредственно к направляющим профилям при помощи заклепок.
Такой способ монтажа композита отличается низкой ценой за м2 более чем на 35% ниже стоимости аналогичного фасада, облицованного кассетным способом. К недостаткам можно отнести повышенную (по сравнению с кассетным способом крепления) пожарную опасность, а также видимые точки фиксации панели к направляющей, что в некоторых случаях не позволяет добиться должной степени визуальной эстетики при нахождении наблюдателя вблизи фасада. Подобным образом как правило облицовываются промышленные и складские здания, а также иные объекты с большими площадями.
Кассетный способ крепления алюминиевых композитных панелей отличается тем, что каждый отдельный облицовочный элемент представляет собой объёмное изделие в виде прямоугольной “коробочной крышки” с вертикально загнутыми бортами. При выборе таких облицовочных элементов решается задача придания фасаду объёма – за счет уходящих визуально “вглубь” межпанельных швов. Кроме того, за счет подвижного способа фиксации панелей облицовки к направляющим фасадной системы посредством иклей, зацепов либо специальных вырубных “ушей” в бортах самой кассеты, успешно решается проблема компенсации температурных расширений при сезонных перепадах тепмератур.
Вентилируемые фасады из композита могут монтироваться как на стальные, так и на алюминиевые навесные системы. При этом, во избежание возникновения межкристаллической коррозии, при применении систем из оцинкованной стали в сочетании с облицовкой композитными панелями следует применять антикоррозийное грунтование всех элементов системы, а также дополнительно изолировать места контакта материалов из разных сплавов. При прочих равных, экономия денежных средств от применения систем из оцинкованной стали имеет на другой чаше весов пятикратно превосходящий срок службы и пятикратно же меньший вес алюминиевых систем.
Фасадные системы из нержавеющей стали, хотя и могут применяться без дополнительной огрунтовки, являются наиболее металлоемкими и дорогостоящими из всех имеющихся вариантов. Целесообразность применения стальных систем возникает при устройстве вентилируемых фасадов с облицовкой кассетами из композитных панелей на объектах, расположенных в местах с агрессивными средами – например, в приморской атмосфере, на зданиях повышенной высотности, технически сложных и уникальных объектах фасадного строительства.
Для определения наиболее подходящих вариантов применения фасадных систем на вашем объекте – звоните, либо отправляйте ваши вопросы на электронную почту: [email protected]
как установить алюминиевую композитную панель
Как установить на алюминиевую композитную панель панельВ этой статье мы хотим познакомить вас с тем, как установить алюминиевую композитную панель и объяснить ее этапы
3 Семинар
3 стол :
Одним из этапов установки алюминиевых композитных листов является установка стола garca.
Для мастерской следует использовать рабочий стол
Размер стола должен соответствовать размеру используемого листа
Размер листа 125 х 320 см, что является стандартным размером
Размер на нашей таблице определен. Теперь высота стола должна быть стандартной, подходящей для любого роста
И вызывает меньшую нагрузку на спину при работе и утомляет человека в последствии
Высоту стола принимаем за 90 см, чтобы он не линейна по листам и не бьет.
Устанавливаем ДСП на стол и прикручиваем саморезами к ДСП
Чтобы не было выступов на поверхности ДСП.
Композитное покрытие:
Теперь, чтобы разрезать наши листы, мы сначала посмотрим на флэш-лист
Мы называем каждый полный лист композита листом
Каждый композитный лист имеет пластиковое покрытие
Прежде всего, предотвращает выпадение композитной краски
Также указывает название производителя и направление засветки
Эта засветка указывает цвет композитного PVD
Что необходимо учитывать при сборке и установке
Потому что при снятии покрытия листов их цвет не мешает и делает цвет ящиков, которые стоят рядом, светлым и темным.
Удар по метру:
Для выполнения первой работы нам нужна подходящая инфраструктура для установки на нее наших коробок подструктура, которая в основном вертикальная.
Вставив счетчик в следующий профиль
Например, слева направо или справа на право, берем профиль счетчика
В этом случае коробка счетчика находится полностью посередине двух профилей
Профиль 4 х 4 см, в этом случае ящик ставится точно в профиль 2 х 2
Теперь, чтобы между ящиками был зазор, должен быть зазор для удара об угол и установка ящиков рядом друг с другом.
Например, это 1 с
Например, исходный размер у нас 50 см, а для того, чтобы ящики оказались посередине рта, мы уменьшаем размер нашего рая, который становится 49 см.
Для измерения счетчика следует использовать оба метра миллиметровой головки, чтобы уменьшить частоту ошибок.
Комбинированная резка:
Мы должны использовать круглую пилу для резки листов бумаги
Вот как ее использовать:
Сначала мы измеряем устройство от края лезвия до внешней стороны устройства с помощью метр
Это 3,5 см, и на этот раз мы измеряем внутреннюю часть полотна до внешней стороны экрана устройства, что составляет 3,8 см, что также является толщиной самого полотна пилы 3 мм.
Следует отметить, что она не должна превышать 5 листов на лист для ошибок резки
Поскольку, если пильный диск слегка наклонен, он дает ошибку в несколько миллиметров.
Размер нашего отрезка 49 см и этот размер мы указываем на листе листа ручкой рассчитать эти 3 мм толщины бритвы для стрижки.
И привязываем наш трафарет, представляющий собой кусок железа или алюминиевого профиля, впереди линии, которую мы нанесли.
Теперь размер нашего листа 52,8 м и трафарет на этом размере закрывается на стол ручным винтом
Ручной винт должен крепиться снаружи трафарета, чтобы он не прилипал к ручке пилы при резке.
Ручной винт:
Правильный способ крепления ручного винта следующий:
Сначала я прикрепляю нижнюю челюсть, к которой крепится винт, к трафарету. Во-вторых, мы помещаем верхнюю челюсть, к которой крепится ручка, под профиль стола.
Затем тянем вертикально верхнюю губку, которая находится ниже параллельного столика трафарета, и поворачиваем рукоятку винта так, чтобы обе губки закрылись
А когда невозможно закрепить ручной винт к столу, закрываем лист на себя
Когда вы хотите сделать продольные разрезы, вы должны использовать крышки с двумя винтами челюсти
Т.
к. устройство к трафарету и переместите его.
Трафарет изгибается от середины к 1-му, а надрез или паз не имеют плавной линии, но один человек должен встать на стол и поставить ногу на трафарет.
Теперь при раскрое листа отрезаются те же 49 см
Но когда мы просим высокий рез от листа, то не надо считать 3 мм толщины пильного диска
И уменьшаем размер вырезной лист, который 49 см, на 3,5 см
И мы можем закрыть наш 45,5 см и шаблон на этот размер, но когда он будет нарезан, он купит 49листы.
Overfers :
Чтобы иметь возможность согнуть край композита, мы должны сгруппировать его, чтобы согнуть, и мы используем машину для перелива.
А это приспособление привязываем к трафарету и двигаем так, чтобы линия канавки была ровной
И чтобы получить размер шаблона перелива измеряем внешнюю сторону экрана приспособления до кончика переливного сверла .
Например, есть 8 см, значит, чтобы сделать канавку, закрываем трафарет от края листа на 10 см выше края листа.
И когда мы двигаем перелив по шаблону, наша канавка 2с становится точной.
Для того, чтобы канавка была гладкой и одноручной, мы должны поворачиваться слева направо и располагать корпус наклонно слева от устройства.
И устройство движется впереди тела, что должна делать правая рука одновременно
Очень мягко надавить устройством вперед и экраном устройства вниз
Не позволяет поднять экран с листа и оставить рука.
И двигает устройство вперед
Следует отметить, что все это нужно делать таким образом, чтобы устройство само двигалось вперед
И двигалось очень мягко и легко, иначе мы столкнемся с проблемами
При канавке корпус должен находиться на расстоянии 20 см от перелива для облегчения работы
Он набрасывает вокруг себя полиэтилен и алюминий в складках, пока машина заливает раствор.
При этом корпус должен находиться на расстоянии около 20 см от устройства
А если смотреть на шаблон паза и устройство, то следует пользоваться защитными очками
Для безопасности глаз при груминге следует учитывать, что экран машины нельзя отрывать от листа при груминге, т.
к. он упадет с лестницы.
И одной рукой не покупает пазы и при сгибании лист не ровный а гнется от середины и дает погрешность от 1 до 2м.
Подходящая скорость для канавки с переливом 35 секунд на 1 метр
Чтобы поставить хороший паз нам
Устройство не должно быть включено при переворачивании
И снаружи устройства должно быть включено
И двигаться вперед, чтобы наши канавки пазы были полными и гладкими
И сделать не выключать прибор во время работы над группой
Потому что сверло опускается ниже и торчит из работы, а в некоторых случаях вызывает прокол листа.
Чем тяжелее и больше наш перелив, тем быстрее он работает
А еще проще съесть группу, у которой лучшие оверы для Марка Макиты.
Композитный лист имеет длину 4 м, и наша дрель должна опускаться на 3 м ниже листа и воспринимать нагрузку
Чтобы согнуть лист, композитный лист состоит из двух слоев алюминия толщиной 5 микрон, которые полиэтилен.
И нужно нагрузить сверло увеличенное на 3м, которое должно быть полиэтиленом 5 микрон на алюминиевом слое, чтобы лист не порвался при изгибе.
А если мы захотим открыть и закрыть коробку, чтобы исправить работу, этиленовые деньги предотвратят разрыв листа.
как установить алюминиевую композитную панельКанавка:
Мы используем два типа сверл для сверления композита
Полукруглая форма гвоздя и еженедельная форма гвоздя, полукруглое сверло которого быстрее и легче гнется
Но недельное сверло гнется точнее и гнется чуть позже полукруглой модели
Однако этот тип сверла следует использовать и перед работой с этим сверлом головку сверла следует зашлифовать фрезой.
Если он опустится ниже, его острый конец не приведет к разрыву алюминия
Эти два типа сверл доступны в двух размерах, 6 и 12, которые должны использовать размер этих сверл, чтобы быть удобными и 90 градусов согнутый.
Когда мы хотим сгруппировать наш лист полукругом, мы больше не используем плоский шаблон
Вместо этого мы используем тот же прокатный прокат, который используется на фасаде в качестве трафарета
И мы должны использовать перелив, страница которого раунд
Чтобы включить устройство, чтобы получить круглую группу
И время изгиба не изгибается, потому что наша задняя губа выгнута
Итак, мы должны отодвинуть губы назад на определенное расстояние от 10 S до 10 S Персидский, чтобы наша арка разрушается и легко гнется.
А там где угол покупает, надо склеить губы куском композита
Коробку лучше не наклонять и смотреть на угол вместо перса.
Вертикальный композитный лист: 9 шт.0011
Когда мы группируем листы, край листа не загибается.
Или полностью вынуть это ухо, чтобы загнуть край листа на 90 градусов
Во втором случае мы используем гунию для удаления перса
Сначала делаем зазоры, созданные канавками внутри и снаружи канавки
Приклейте весь угол к краю листа и поместите его головку на кончик паза
И мы рисуем линии автоматически, и мы должны обращать на это внимание так же, как если бы мы не поправляли Гуниа.
И линия кривая даже на 1 м.
Это создает проблемы в процессе установки
Теперь используем устройство перпендикулярно персу
Для персидской резки перед резкой, потому что пильный диск машины перпендикулярно листу для резки высок
А чтобы попасть, надо сначала вырезаем образовавшийся треугольник
А потом разрезаем внутрь.
Если будем делать наоборот, то попадем в беду
Так как треугольник уже не уравновешен, то надо еще и лезвие пилы вставлять в линию 2 раза при резке.
как установить алюминиевую композитную панельКрюк :
Молоток или плоскогубцы не должны использоваться для сгибания паза
И вы должны использовать устройство, называемое гибочным станком, как это делается
Мы используем два куска профиль или уголок по ширине листа
И посередине этих двух кладем поясок из композита
А чтобы губу легко вернуть, надеваем два бусина вокруг пояса
И прикручиваем эти пять штук вместе. Ширина ремня должна быть такой, чтобы линия плоскогубцев уходила в изгиб.
Когда высота коробки достигает 140, она отгибается дальше от середины коробки после загиба паза от угла коробки.
А после установки верха и низа хунты далеко, но шире середины шва от 5м до 1см. Для решения этой задачи используем паз 3 см.
Для того, чтобы коробки идеально подходили друг к другу при установке, а все соединения идеально подходили друг к другу.
Канавки должны изогнуться правильно, не больше и не меньше, чем ширина или длина коробки, и должны быть 90 градусов
После сгибания нужно перевернуть коробку и ударить по универсалу вертикально железным молотком.
До полного изгиба от середины и 90 градусов и заточки гибочной головки.
Когда загибаем край листа так, чтобы он не раскрылся или не потерял угол 90 градусов
Вырезаем кусок листа так называемым укусом или уголком с заклепкой к тыльной стороне заклепки изнутри .
В этом случае наша задняя губа выдерживает вес коробки на фасаде до тех пор, пока они не перестанут открываться
И коробка не гнется и не гнется на 90 градусов, и у коробок одинаковые швы на фасаде рядом.
Cornering :
В это время, при ударе об угол коробки, мы сначала подводим острый предмет к краю группы
Пока не порвется этикетка листа и не завершим этикетку обратной кромки
Потому что мы не не возникнет проблем при герметизации и снятии крышки коробок, тогда определяем расположение уголков
Чтобы при размещении ящиков рядом не было уголка
Для этого используем два составных пояса малый и большой
Который заменяется дверным множителем
Заклепкой крепим уголок к коробку так, чтобы угол был выполнен точно
А для соединения заклепки достаточно четырех уголков, чтобы коробка была установлена правильно
Но когда длина коробки достигает 140, для соединения используем шесть уголков
И по сравнению с размером коробки мы увеличиваем количество углов.
разные способы :
В некоторых случаях композитный лист не имеет должного качества или высота ящиков достигает 160.
Потом установить или через сезон ящик будет качаться из середины
Этот способ можно используется для решения этой проблемы
Этот метод называется элементом жесткости. В этом методе мы помещаем две алюминиевые банки или толстые уголки одинакового размера внутрь задней кромки в задней части коробки.
Отрезаем и сгибаем головки этих двух и расклепываем в паз
И соединяем от середины, чтобы получилась дополнительная форма. При этом прочность коробки очень высока.
В качестве альтернативы можно использовать двухсторонний скотч и приклеить к нему алюминий ударами молотка.
Иногда делаем еще один ящик, если ширины или длины листа недостаточно для ящика
И разрываем две группы вместе на расстоянии 5 см
В этом случае ящики могут выдерживать вес друг друга, а шов между ними всего 1 м, что я и называю этим фасоном.
Этот метод в основном используется для больших и многокомпонентных коробок.
Установка :
Для установки коробки на фасад прикручиваем уголок к железу
Всегда нужно быть очень осторожным при установке первой коробки
Так как остальные коробки устанавливаются по первой коробке , он должен быть идеально ровным и гладким.
Когда коробку хотят установить горизонтально, мы сначала определяем размер баланса с обеих сторон здания со шлангом
Затем тянем веревкой, предпочтительно проволочной, потому что она не перекручивается и не рвется.
А в это время устанавливаем первую коробку
По завязке край коробки должен совпадать с завязкой, и при этом коробка должна быть идеально выровнена.
Когда следующий ящик находится рядом с ним, он будет проходить параллельно веревке и сглаживаться до конца
Между ящиками должно быть пространство.
Например, расстояние между двумя коробками 1 см и выбираем два куска ДСП толщиной 1 см.
И ставим низ и верх хунты и сначала закручиваем винт внутри хунты
И после полной регулировки закрываем нижний винт, затем закрываем винты с другой стороны коробки.
коробка из композитной панели :
Когда две и четыре коробки установлены друг над другом, эти коробки образуют четырехсторонний центр посередине
И в этот момент мы собираемся сделать крест в верхний ящик, чтобы сделать эти четыре пути
И мы ставим его посередине перекрестка, чтобы ящик не потерял режим Gunia
А теперь устанавливаем вертикальные коробки, на этот раз начинаем с последнего проема
И указываем место куда будет устанавливаться коробка
И устанавливаем коробку, затем накидываем нитку уровня
И на дно, где бы оно ни было закреплено, привязываем бечевку и устанавливаем нижний ящик
В этом случае ящики будут подниматься параллельно в этом направлении.
Алюминиевая опорная конструкция:
Следует отметить, что в некоторых случаях коробка не отображается на профиле из-за отказа инфраструктуры
А уголок никуда не вкрутишь
Пробив угол сначала, потом профилем
Потом работу размечаем сами и делаем отверстия и шурупы или заклепки
Иначе руками повредится, затем прикрутим на него угол коробки, а после окончания установки отрегулируем атмосферные ноты в случае ромба.
В это время герметизируем фасад силиконовым клеем
Первым делом очищаем внутреннюю часть швов от пыли
Потому что силиконовый клей не прилипает к корпусу ореха
А затем приклеиваем резину, которая заделана в швы ворса
Следует отметить, что для заполнения швов, например, поролоновых и композитных ремней , мы должны полностью заполнить внутреннюю часть стыков клеем.
Чтобы эти предметы не разошлись из швов из-за холода и жары солнца.
как монтировать алюминиевую композитную панельСиликоновый клей:
Но лучше всего заклеить шов пеной и залить силиконовым клеем
Губа к губе и это единственный 100% метод герметизации,
Все клеи ПВА теряют свой белый цвет в присутствии солнца
И они становятся светло-оранжевыми. Это метод герметизации
Сначала проклеиваем внутреннюю часть шва, затем вдавливаем поролон с давлением внутри него
Затем полностью заливаем черным клеем и рисуем его по шву шпателем или шпателем Палец.
Клей абсолютно гладкий и гладкий
Следует отметить, что клей следует наносить один раз, так как второй раз гладкий клей не образуется
После окончания быстрой работы промаркируем углы коробки
Чтобы удалить клей, который натерся
И шов, залитый нашим клеем, становится идеально ровным и одноручным
А если этикетка была когда-то сняли, нам пришлось замазать рот хунты бумажным клеем, чтобы клей прилипал к нему и мы его сняли.
В противном случае мы столкнемся с проблемой
Руководство по установке ACM – NorthClad
Алюминиевая композитная панель
Примечания по установке серии NorthClad® ACM:
Описание продукта и предполагаемое применение ACM Стеновые панели NorthClad® серии ACM (алюминиевый композитный материал) предназначены для использования в качестве наружной облицовки стен в сочетании с соответствующим атмосферостойким барьером для создания конструкции с вентилируемой задней стенкой и защитой от дождя.
Облицовка создает защитный слой для гидроизоляционной мембраны (мембран) здания, обеспечивая прочную и эстетически привлекательную поверхность. В то время как панели будут значительно препятствовать проникновению поверхностных вод, некоторое количество воды попадет в осушенную и вентилируемую полость за панелями и должно быть отражено атмосферостойким барьером.
Подрядчик, проектировщики и монтажники должны иметь четкое представление о расположении дренажной плоскости оболочки здания. Дренажная плоскость находится за системой NorthClad® ACM, где атмосферостойкий барьер (WRB) наносится на обшивку, а не на лицевую сторону панелей (или на выступы панелей).
Руководство по установке PDF
Облицовка наружных стен
Система NorthClad® ACM предназначена для передачи ветровых нагрузок на несущую конструкцию. Панели и их соответствующий подкаркас не предназначены для обеспечения структурной устойчивости здания.
Из-за свободного потока воздуха в полости за панелями система панелей NorthClad® ACM требует полной защиты от атмосферных воздействий на любой стене, на которой она установлена.
Целостность конструкции WRB можно проверить, испытав воду на стенах после установки WRB и до установки системы панелей от дождя. В зоне, где устанавливаются панели, оболочка здания должна быть полностью защищена от непогоды до установки системы NorthClad® ACM.
Водонепроницаемость корпуса не зависит от лицевой панели (NorthClad® ACM). Дополнительную информацию о барьерах, устойчивых к атмосферным воздействиям, см. в Приложении А.
Огнестойкость
Классы огнестойкости NorthClad® ACM варьируются в зависимости от типа выбранного композитного материала. Важно определить надлежащий класс материала, необходимого для вашего проекта.
При проектировании следует учитывать любой горючий материал за обшивкой, который может обнажиться при пожаре. В обязанности проектировщика входит определение горючести материалов, находящихся за системой облицовки, и внедрение барьеров для полостей или других мер, требуемых соответствующими строительными нормами. Дополнительные меры по вентиляции могут потребоваться, если за системой NorthClad® ACM создается барьер полости. Пожалуйста, свяжитесь с вашим представителем NorthClad® для получения дополнительной информации.
Система дождевой защиты NorthClad® серии ACM обычно не способствует огнестойкости какой-либо наружной стены или несущей конструкции, хотя также доступен материал ACM с огнестойкой сердцевиной.
Проект системы облицовки
Перед установкой системы NorthClad® ACM убедитесь, что здание надлежащим образом защищено атмосферостойким барьером (WRB). Особое внимание следует уделить участкам, где WRB прерывается. Проходки (прерывания) включают, но не ограничиваются: отливами, окнами, дверями, шпигатами, электрическими коробками, проходами для труб и т. д. Дополнительную информацию о атмосферостойких барьерах см. в Приложении A.
Вентиляционные помещения должны обеспечивать беспрепятственный вертикальный поток воздуха. Конструкция системы дождевой защиты NorthClad® ACM позволяет крепить ее непосредственно к каркасу стены или планкам обрешетки. Достижение вентиляционного отсека достигается за счет удаления системы от стены.
Без этого важного расстояния система не будет дышать должным образом и, вероятно, будет задерживать воду, конденсат или другую влагу. Для надлежащей вентиляции система должна быть установлена со смещенными зажимами в каждой точке крепления, что, помимо обеспечения этой необходимой вентиляции, позволит вносить небольшие коррективы, чтобы компенсировать небольшие несоответствия в основании; удерживая грани панели в одной плоскости.
Доставка, обработка на месте и хранение
По прибытии вашего заказа проведите инвентаризацию и осмотрите каждую панель и все аксессуары и отметьте любые повреждения панелей, упаковки или аксессуаров. Если есть какие-либо признаки повреждения, обратите внимание на коносамент во время доставки. Невыполнение этого требования может затруднить подачу претензии по фрахту. Отправьте список поврежденных материалов в NorthClad® и свяжитесь с вашим представителем NorthClad® для получения дальнейших инструкций. Крайне важно сообщать NorthClad® о поврежденных панелях, аксессуарах или упаковке сразу же после их обнаружения.
Панели серии ACM следует транспортировать на стандартных поддонах NorthClad®. Бандажи должны быть удалены при доставке. Поднимайте панели из каждой стопки по отдельности, стараясь не поцарапать и не повредить соседние панели при извлечении панелей из стопки.
Панели можно хранить вертикально на плоской поверхности без мусора или на поддонах с опорами на расстоянии 12 дюймов от центра или меньше. Все горизонтальные поверхности, включая панели и поддоны, должны быть покрыты чистой мембраной или доской для защиты панелей от повреждений. Неупакованные стопки должны быть покрыты пластиковой пленкой, чтобы свести к минимуму повреждение от грязи и влаги. Не забудьте снять защитную ленту перед хранением.
Панели должны храниться в месте, хорошо защищенном от непогоды, прохладном, вентилируемом и сухом.
Подготовка панелей к использованию
Обратите особое внимание на направление материала во время установки и изготовления на месте. Большинство материалов ACM являются направленными; то есть во время изготовления краска наносится на композиционный материал в одном последовательном направлении.
Чтобы сохранить однородность цвета и отделки панелей, материал каждой панели должен проходить в одном направлении. Большинство материалов ACM имеют на защитной пленке стрелки, указывающие направление нанесения покрытия. NorthClad® принимает это во внимание при изготовлении панелей, и на чертежах следует делать пометки, чтобы проверить направление установки панелей. Помните, что все панели должны быть установлены в одном направлении на протяжении всего проекта, если намеренно не указано иное.
Чтобы не поцарапать покрытие панели, все операции по резке, фрезеровке и сверлению следует выполнять с обратной стороны материала ACM. ACM состоит из двух слоев алюминия 0,020, проложенных между полиэтиленовым (PE) сердечником или, в некоторых случаях, огнестойким (FR) сердечником. Оба материала довольно легко режут и направляют.
Для прямой резки: используйте циркулярную пилу с лезвием с мелкими твердосплавными зубьями. Для арок, отверстий, тонких прецизионных резов и других деталей: используйте электролобзик с металлическим полотном с мелкими зубьями.
Для фрезерования: используйте стандартный фрезер с фрезой типа «V» 110 градусов или фрезой типа «Core-Box» 3/8 дюйма. Для сверления: используйте стандартное сверло по металлу.
Осмотр здания
Основание здания должно быть вертикальным и квадратным. Панельная система, установленная не по отвесу, приведет к несогласованности линий сетки, а также к неправильному выравниванию окон, дверей, углов и других переходных областей. Панели, установленные на неоднородном основании, скорее всего, потребуют повторной установки. Прежде чем продолжить, обязательно проверьте состояние основания для получения панелей.
Установка панелей
Вертикальные условия Начните с прокладки отвесов или лазера на всех переходах между панелями. Это делается для того, чтобы определить правильное расстояние для прокладок перед установкой панельной системы. Также найдите базовую контрольную линию (начальная отметка высоты и угла), чтобы система панелей оставалась ровной и ровной.
Горизонтальные условия
Установите первую панель в критической переходной зоне, например, в углу. Правильный монтаж первой панели помогает при выравнивании соседних панелей. Установите панель в самой нижней точке так, чтобы она соответствовала линии управления, а задняя часть системы слегка выступала за отвес. Это установит критическую и точную отправную точку. В процессе установки очень важно правильно расположить первую панель и установить ее под прямым углом и по отвесу.
Выравнивание и согласованность
После установки первой панели продолжайте таким же образом с соседними панелями вдоль контрольных линий. Часто проверяйте расстояние между панелями. NorthClad® рекомендует использовать прокладки подходящего размера между поверхностями панелей, чтобы обеспечить точное расстояние. между панелями. Если панели установлены с неправильным интервалом, их, скорее всего, потребуется отрегулировать для правильного выравнивания.
Шлицы шва
При установке шпонок в швы располагайте более длинные шлицы вертикально, а более короткие шлицы горизонтально.
Это делает замену панели менее сложной, если она будет повреждена в будущем.
Зажимы для панелей
При установке зажимов для панелей убедитесь, что они совпадают с каркасом или обшивкой здания. Зажимы крепятся к каркасу здания, а расстояние между зажимами может варьироваться в зависимости от технических требований вашего проекта. NorthClad® рекомендует сделать макет панели, пометив пленку на краю панели в местах, совпадающих с элементами каркаса здания, а затем прикрепив зажимы панели к выступу панели в этих местах. После прикрепления зажимов панель готова к установке. Оставьте защитную пленку на месте до тех пор, пока не будут установлены соседние панели, однако обратите внимание, что воздействие солнечного света не рекомендуется, так как защитная пленка может вызвать изменение цвета.
Крепление
Надежно закрепите зажим на стене, затянув крепеж не более чем на пол-оборота. Будьте осторожны, не затягивайте крепеж слишком сильно, так как это может привести к срезанию крепежа и повреждению рамы.
