Четырехскатные крыши фото: устройство кровли и установка стропильной системы своими руками

Особенностью шатровой крыши является то, что у нее есть коньковый узел, а конька, как составного элемента крыши, она не имеет. Коньковый узел представляет собой место, где соединяются все четыре ската. Четырехскатная крыша для беседки очень часто имеет шатровый тип кровли. Стропильная система такой крыши для жилого дома образована системой накосных стропил и нарожниками.

Если в ранее разрабатываемом проекте учитывалась возможность установки центральной стойки, тогда проектирование и монтаж крыши можно осуществлять по принципу наслонных стропил. Если же в проекте этого задумано не было, то можно сооружать крышу при помощи системы висячих стропил.

Перед тем, как начинать монтаж такой крыши, необходимо проверить, все ли хорошо с правильностью размеров стен. Например, если стены вдруг окажутся разной высоты, то в таком случае сделать крышу шатрового типа будет попросту невозможно.

Чтобы понять, все ли в порядке со стенами, необходимо измерить их диагонали. В случае если они не равны, необходимо будет прибегать к некоторым хитростям, чтобы  «выровнять» стены.

В этом случае при укладке мауэрлата нужно постараться уложить его так, чтобы углы со стенами казались прямыми. Конечно, для этого потребуется изрядно потрудиться, но без выпрямления стен невозможно будет добиться сведения всех элементов крыши в одну точку. А это очень важно, ведь если «завалить» хотя бы один скат, то нагрузка будет распределяться неравномерно, что может привести к будущему обрушению крыши.

Установка стропильной системы, начинается с того момента, когда с разных сторон, парами устанавливают накосные стропила. Диагональные стропила всей конструкции такого типа обязательно должны держать упор на мауэрлате, при этом должны быть использованы шпренгели.

На самом последнем шаге закрепляются нарожники. Крепление нарожников из досок выполняется прямо к накосным стропилам с использованием брусков.

В данной статье были рассмотрены разные типы четырехскатных крыш. Все они имеют примерно одинаковые принципы постройки. Но в отдельных случаях, как, например, при возведении шатровой крыши имеется ряд особенностей, которые присущи исключительно этому типу кровли. Чтобы увидеть, как выглядят четырехскатные крыши, нужно всего лишь в строке поиска ввести запрос: «четырехскатная крыша фото».

Но нужно помнить, что вальмовые или четырехскатные крыши, это довольно сложный тип крыши в плане монтажа и отделки, поэтому лучше всего для проектирования и строительства этого вида крыш воспользоваться помощью профессионалов, которые всегда помогут и сделают ваш дом более надежным, комфортным и приносящим покой вам и вашим близким!

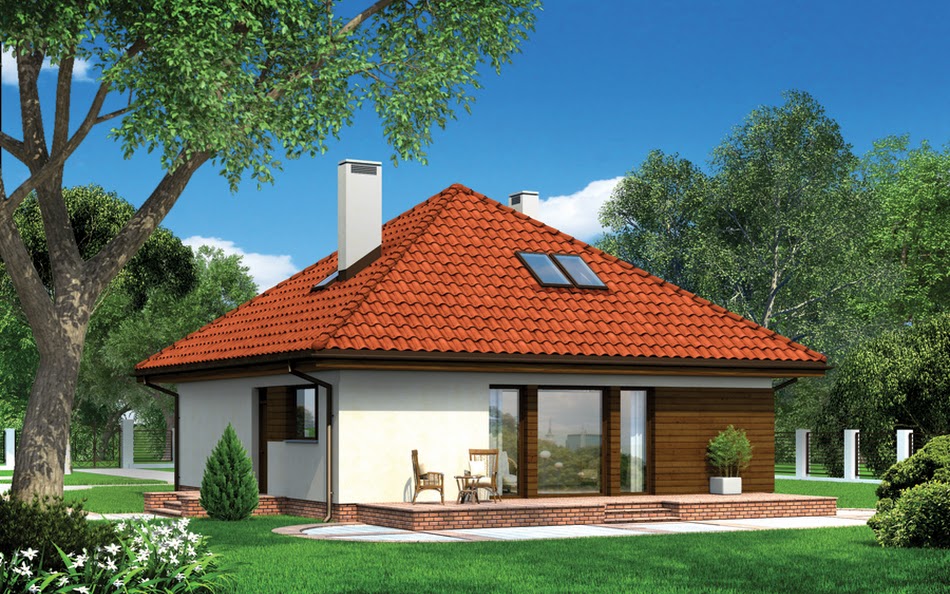

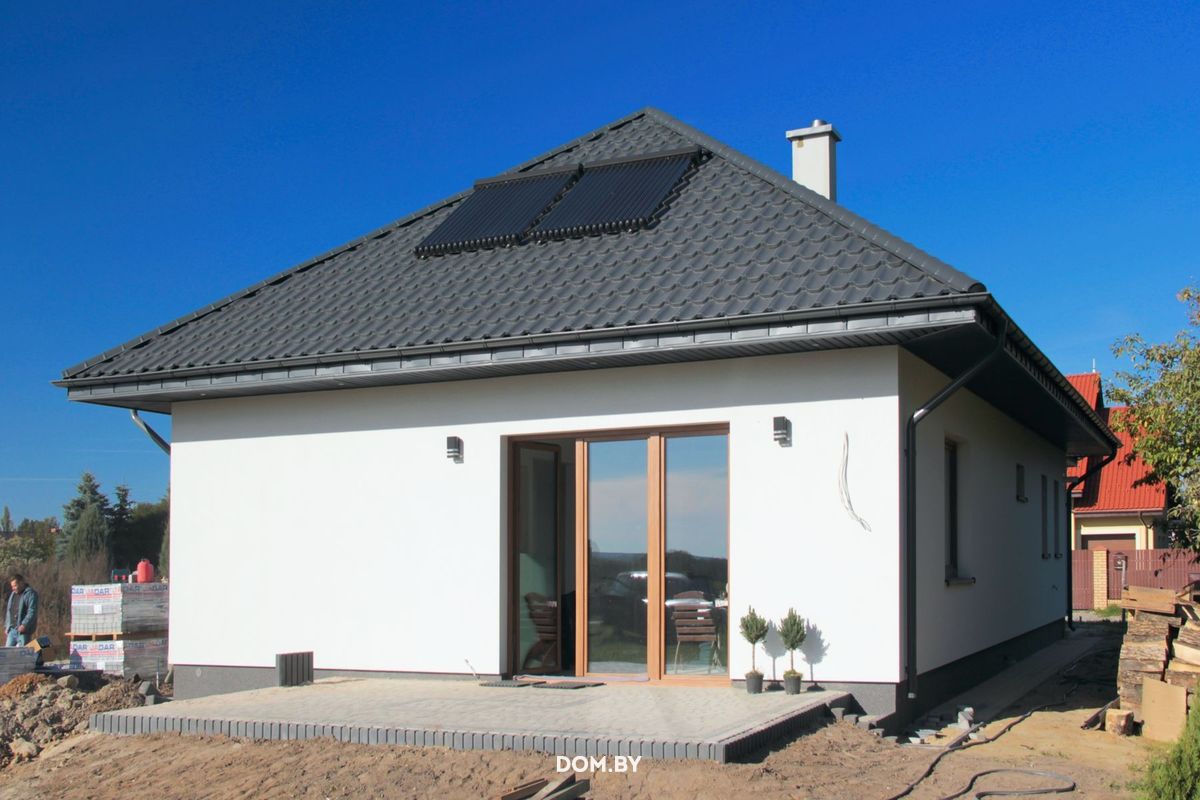

Проекты одноэтажных домов с четырехскатной крышей в Минске: фото, чертежи, выгодные цены.

Односкатная крыша обладает высокой устойчивостью к ветровым нагрузкам, двухскатная – обеспечивает быстрый слив дождевой воды и сползание снега под действием собственной тяжести. Если же вам необходимо совместить достоинства этих двух конструкций – выбирайте проекты домов с четырехскатной крышей. Она может быть:

• Шатровой – самый простой и бюджетный вариант четырехскатной крыши. Скаты имеют треугольную форму и сходятся в одной точке. Подходит для зданий как квадратной, так и прямоугольной формы. При квадратном основании все треугольники равные, при прямоугольном – одинаковые размеры имеют только противоположные.
• Вальмовой – более дорогая, но и наиболее практичная и долговечная конструкция. Подходит для коттеджей прямоугольной формы. Два ската, идущие вдоль длинных стен имеют форму трапеции, а фронтальные – треугольников. Она выдерживает частую смену направлений ветра, эффективно сохраняя тепло и тишину в жилых помещениях.
• Полувальмовой – вальмы имеют ломанную конструкцию. Они разделены на нижние трапеции и верхние треугольники, что позволяет увеличить внутреннее пространство. Ее целесообразно возводить в местности, где часто дует холодный сильный ветер с севера или востока.

Преимущества домов с четырехскатной крышей

Несмотря на сложность возведения, более высокий расход кровельных материалов и сложность стропильной системы, коттеджи и четырехскатной кровлей строят почти также часто, как и с более дешевой двухскатной. Это связано с тем, что наличие четырех скатов дает ряд важных преимуществ:

• Устойчивость к сильным порывам ветра

Порывы ветра редко приводят к видимым повреждениям кровли и многие считают их не заслуживающими внимания при выборе проекта своего коттеджа. Но в районах, где часто дует сильный порывистый ветер, при возведении зданий на холмах, открытых местах, высокая парусность крыши приводит к быстрому разрушению ее конструктивной целостности. И уже спустя несколько лет она требует ремонта. Если вы заинтересованы в возведении долговечной кровли, которую не нужно ремонтировать каждые два-три года – выбирайте четырехскатные конструкции.

• Не задерживается дождевая вода и снег

Причиной быстрого разрушения кровли также нередко становится застой воды или механические повреждения отдельных элементов под воздействием тяжести снега. Вальмовые и шатровые скаты имеют достаточно большой угол наклона, при котором вода быстро стекает, а снег сползает. Это также увеличивает срок эффективной эксплуатации кровли и снижает количество и частоту ремонтных работ.

• Возможность использовать любые кровельные материалы

Жесткая конструкция четырехскатной кровли позволяет использовать различные строительные материалы: металлическую, битумную и керамическую черепицу, профнастил, шифер, ондулин. Вы можете сделать оптимальный выбор с учетом особенностей климата, общей архитектурной концепции коттеджа и своих эстетических и финансовых предпочтений.

• Можно сделать карнизные свесы со всех сторон

Проекты одноэтажных коттеджей позволяют сделать карнизные свесы сразу с четырех сторон. Вы сможете с минимальными затратами устроить просторную террасу вдоль любой стены. Защищенное от атмосферных осадков и солнечных лучей пространство также можно использовать для хранения различного инвентаря, сушки сена, лекарственных трав и фруктов. Свесы также защищают от неблагоприятного воздействия атмосферных осадков все стены коттеджа. Это продлевает срок службы отделочных материалов и позволяет значительно реже делать косметический ремонт стен и фасада.

• Эстетичный внешний вид

Четырехскатная крыша позволяет придать вашему коттеджу любой облик – сделать его похожим на устремленную вверх стрелу или визуально уменьшить его высоту. Проекты двухэтажных домов кажутся более компактными и хорошо вписываются в окружающий ландшафт при преобладании одноэтажной застройки.

Особенности проектирования

Четырехскатная крыша – сложная и материалоемкая конструкция. Она должна возводиться на основании сложных расчетов всех элементов и их взаимодействия. Только так можно обеспечить необходимый запас прочности без существенного перерасхода материалов и усложнения работ. Точность расчетов важна и для обеспечения надежной защиты от ветра. Чем больше наклон скатов, тем эффективней они противостоят ветру. Но если сделать их слишком пологими, будет затруднен сток дождевой воды и очистка от снега. Только опытный архитектор предложит оптимальное решение для каждого конкретного случая.

Основные сложности при проектировании коттеджей

Основная сложность при проектировании коттеджей с четырехскатной кровлей – рассчитать оптимальный угол наклона скатов и высоту конька. Для обеспечения высокой жесткости конструкции увеличивается количество и прочность стропил, а дополнительные элементы, не используемые в двухскатных кровлях, обеспечивают оптимальное распределение нагрузки при сильном ветре.

Специалисты нашей компании имеют большой опыт разработки проектов коттеджей из камня и дерева, одноэтажных и двухэтажных, с различными типами кровли, с баней, гаражом, террасой бассейном. Чтобы ознакомиться с готовыми проектами домов, перейдите на страницу https://proektminsk. by/proekty-domov.

Вы также можете заказать разработку индивидуального проекта. Мы готовы работать над сложными задачами и воплощать в жизнь ваши мечты об идеальном доме.

Не знаете какой проект выбрать? Какой коттедж лучше возвести на склоне или на слабом грунте? Какая площадь оптимальна для размещения вашей семьи? Мы ответим на все ваши вопросы по телефонам +375 (17) 221 43 22; +375 (29) 556 81 02 и +375 (29) 664 36 33.

Четырехскатные крыши домов разновидности – Кровля и крыша

Стропильная система четырехскатной крыши

Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше. Качество кровли обеспечивается прочностью стропильной системы.

Четырехскатная крыша своими руками

Особенности крыши из четырех скатов

1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона — это экономия на стройматериалах и трудозатратах;
2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют деформированию крыши под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше;
3. Конструкция и устройство стропильной системы вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры;
4. В плане архитектурного соответствия четырехскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам;
5. Эстетичность четырехскатной крыши доказана практикой и временем – такие конструкции используются с тех времен, как люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Каким образом будет конструироваться стропильная система четырехскатной крыши, зависит от того, какая будет кровля – шатрового типа или вальмовая. Поэтому стоит подробнее рассмотреть эти разновидности четырехскатной крыши, их особенности и устройство.

Устройство вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов, и финишного декоративного и защитного покрытия. По типу крепления стропильная система вальмовой крыши подразделяется на висячую и и наслонного типа. Наслонная схема стропильной системы четырехскатной крыши в исполнении более экономична, проще в монтаже и по конструкции. Системы стропил

Важно: При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.

Схема стропильной конструкции крыши с четырьмя скатами

1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирающийся в мауэрлат, вторым торцом крепится к следующей стропильной паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо сразу надежно фиксировать. Также накосные стропила выполняют роль опоры для нарожников;
2. Трапециевидные деревянные сборки для скатов кровли;
3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то стропильную конструкцию соединяют в блок из нескольких элементов, чтобы потом из этих блоков составлять единую кровлю;
4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Применение этих элементов позволяет собрать кровлю практически без дополнительного укрепления;
5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков;
6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции;
7. Шпренгелями увеличивают жесткость стропильной системы по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырехскатной кровли

Шатровая крыша

Крыша по типу шатра собирается из треугольных деревянных конструкций. Не специалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой крыши. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная четырёхскатная крыша стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

Крыша в виде шатра

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница — только длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и стропильные балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

Безраспорно-наслонная схема

Как работать со стропилами – советы и правила

1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами;
2. Древесина для любых элементов стропильной системы должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%;
3. Мауэрлат делается бруса с квадратным сечением 150 мм или прямоугольным сечением 150 х 100 мм.
4. Стропила должны иметь ≥ в длину 50 мм, и в ширину ≥ 150 мм;
5. Для всех изделий стропильной системы используется одна порода дерева, и желательно – хвойные породы;
6. Чтобы изготовить большое количество ригелей, стоек и прогонов с один углом среза, используется заранее заготовленный шаблон.

Шаблон для разметки стропил

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного устройства мауэрлата зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома.

Для крепления ростверка к стенам используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как крепить мауэрлат

Как собирать и монтировать на месте стропильную систему четырехскатной вальмовой крыши:

1. Верхние плоскости несущих стен дома необходимо перед установкой стропил вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид;
2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня;
3. Следующей крепится центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен;
4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками;
5. Чтобы вальмовая крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое стропило нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные стропильные балки нужны, чтобы соединить конек со стенами;
6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки;

Важно: между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхности вплоть до фундамента.

Крепление стропил к мауэрлату

1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается, исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении крепятся в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами;
2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой;
3. Для укрепления верхнего торца накосных стропильных брусьев монтируется ферма из шпренгелей. Она состоит из 2-х подкосин, выходящих из одной точки.
4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается, исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать для доски или пятислойную фанеру.

Четырёхскатная крыша стропильная система, видео, фото

Источник: jsnip.ru

Виды крыш частных домов по конструкции и геометрическим формам

Крыша современного дома – это не просто накрытие для него, существующее в целях защиты от дождя, снега и солнечных лучей. Крыша – это своеобразное продолжение дома в архитектурном плане, благодаря которому и формируется его общий вид. Более того – от того, крыша какого типа установлена на доме и зависит его общая комфортность.

Хотя, крыша должна быть не только красивой, но еще и надежной. В принципе, существуют многочисленные виды крыш частных домов, однако самыми распространенными являются лишь некоторые из них, о которых и пойдет речь в этой статье.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все крыши по своим особенностям в конструктивном плане делятся на скатные и плоские. И те, и другие имеют ряд достоинств и недостатков.

1. Например, в настоящее время крыши плоского типа в процессе возведения жилых частных домов, практически не используются. Причина кроется в том, что уклон в 3 градуса, который имеет крыша такого типа, ведет к тому, что с нее плохо «скатываются» атмосферные осадки. А это значит, что о хорошей надежности плоской крыши говорить не приходится. Да и в дизайнерском отношении плоская крыша сильно проигрывает скатной. Поэтому, в большинстве случаев, плоская крыша оборудуется тогда, если на ней планируется организовать какое-либо дополнительное пространство типа бассейна, палисадника или террасы.

Конструкция плоской крыши.

2. Намного практичнее в этом плане скатная крыша, которая имеет ряд преимуществ по отношению к крыше плоского типа. Достаточный угол ската способствует тому, что крыша самостоятельно очищается от воды и снега, и в целом представляет собой более надежную конструкцию, нежели плоская крыша. Под такой крышей можно легко сделать чердак или мансарду. Несмотря на ряд достоинств, у скатной крыши имеются и некоторые недостатки, которые связаны с дороговизной строительства и со сложностью ее ремонта в процессе эксплуатации.

Строение скатной крыши.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении. Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша – разделенная со всем помещением.

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным. И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять и различные формы крыш частных домов.

Односкатная крыша

На данный момент, самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены, имеющие разную высоту. В результате чего, наклон крыши происходит в одну, какую-либо сторону. Обычно она чаще всего используется при строительстве сараев, гаражей и других хозяйственных построек. Но нередко ее можно увидеть и на дачных домиках. При всех своих достоинствах, основной недостаток такой крыши состоит в том, что мансарду в доме с такой крышей обустроить нельзя. Да и ее внешний вид оставляет желать лучшего.

Дом покрытый односкатной крышей.

Двускатная крыша

2-х скатная крыша является распространенной в селах и в небольших городах. Этот вид крыши дошел до наших дней с давних времен. Как можно догадаться, состоит такая крыша из 2-х скатов, соединенных друг с другом при помощи «конька». Интересно, что такие скаты бывают как симметричными относительно друг друга, так и отличаться друг от друга углом наклона или длиной. Под такой крышей можно легко оборудовать чердак или мансарду. Этот вид крыши можно смело считать самым практичным и наиболее распространенным. Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами.

Один из самых распространенных видов крыш – скатная крыша. Фото – barntoolbox.com

Вальмовая крыша

Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша носит название вальмовой, а сами скаты именуются вальмами. Верхняя часть скатов имеет слуховые окна. Если сравнивать этот тип крыши с рассмотренным выше, то сооружать его намного сложнее. Поэтому, строительство такой крыши необходимо доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильным ветрам – просто феноменальная.

Пример дома с вальмовой крышей.

Полувальмовая крыша

Полувальмовый тип крыши считается промежуточным звеном между 2-х скатной и вальмовой крышами. Торцевые фронтоны в этом случае сделаны в виде трапеции, а их верх накрыт полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы представляют собой довольно интересные декоративные элементы.

Существует и еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму оставшейся части фронтона, в котором обычно организовывается слуховое окно. Если судить о такой крыше по ее внешнему виду, то она представляет собой довольно большой интерес для дизайнеров.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

Шатровая крыша

У вальмовой крыши есть еще одна разновидность, которая получила название шатровой крыши. Конструктивно она имеет 3 и более скатов, сходящихся в одной верхней точке. Этот тип крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу, просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то в нем обычно используется шатровый тип крыши. В плане устойчивости к ветрам, этот тип крыши довольно хорошо себя зарекомендовал. К тому же, с точки зрения дизайнерской мысли, альтернатив таким крышам мало.

Пример шатровой крыши.

Многощипцовая крыша

Если здание имеет форму сложного многоугольника, то оно обычно накрывается многощипцовой крышей. Такие крыши очень сложны конструктивно из-за своей непростой системы стропил. Тем не менее, при удачном проекте такой крыши, можно создать очень уникальную конструкцию.

Пример многощипцовой крыши.

Ломаная крыша

К видам мансардных крыш частных домов нередко относят и ломаный тип крыши. Такую крышу иногда называют крышей мансардного типа. Они имеют довольно большой угол наклона излома, что позволяет более полно использовать полезную площадь мансарды в здании.

Вариант ломанной крыши.

Купольная и коническая крыши

Купольные и коническая крыши встречаются очень редко, что касается частных жилых домов. Как правило, эти конструкции представляют собой сооружения округлой формы, однако накрывается ими не все помещения дома, а лишь отдельные его элементы, к которым, к примеру, можно отнести веранды круглой формы, либо декоративные башенки.

Слева купольная и справа коническая крыши.

Комбинированные крыши

Но самую сложную конструкцию имеют комбинированные типы крыш. Если говорить более простым языком, то такие крыши представляют собой сочетания многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если коттедж имеет комбинированную крышу, то его весьма необычный вид привлекает внимание, ибо имеет большое количество слуховых окошек, крытых небольших балкончиков, а также веранды открытого и закрытого типа. И все бы ничего, но такие крыши нелегко строить и обслуживать в дальнейшем.

Пример комбинированной крыши.

Как бы там ни было, но крыши, вне зависимости от своей формы или типа, постоянно совершенствуются и дополняются новыми элементами.

Виды крыш частных домов их формы и варианты Фото

Источник: srbu.ru

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Вальмовая крыша: что это такое, конструкция, плюсы и минусы, виды (полувальмовая, четырехскатная, двускатная), видео и фото

Источник: roofs.club

Каменных домов с шатровой крышей: Фото 3 (S-589)

Различные конструкции вальмовой крыши: детали с изображениями

Вальмовая крыша: детали различных конструкций вальмовой крыши с изображениями

Шатровая крыша – это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим уклоном.Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон к крыше.

Этот тип крышных конструкций очень распространен и идеально подходит для домов, которые могут подвергаться неблагоприятным погодным условиям, например, сильным ветрам или ураганам. Шатровая крыша предлагает улучшенные внутренние связи и имеет меньшую вероятность отслоения от дома на двускатном конце крыши.

Также проверьте >> Лучшие компании Mabati в Кении Здесь

Хотя шатровые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их богатство защиты от атмосферных воздействий и другие практические преимущества.

Различные конструкции шатровых крыш

Что касается шатровых крыш, то существует несколько различных конструкций крыш. Ниже представлены различные типы конструкции шатровой крыши;

Простая вальмовая крыша

Простая вальмовая крыша

Эти крыши представляют собой наиболее распространенный тип вальмовой крыши с коньком над частью крыши, который, в свою очередь, создает две стороны многоугольника и две стороны треугольника.

Шатровая крыша пирамиды

Шатровая крыша пирамиды

Шатровая крыша пирамиды, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке наверху крыши, выступающей вверх.

Поперечно-шатровая крыша

Поперечно-шатровая крыша

Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Half Hip Roof

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (шатровая) крыша

Это гибрид конструкции двускатной и шатровой крыши, при котором полный или частичный фронтон может быть найден в конце конька крыши, что позволяет больше внутреннее кровельное пространство. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Преимущества вальмовой крыши

• Конструкция является саморегулирующейся и требует меньше диагональных распорок
• Лучше подходит для сильного ветра или сильного снега
• Единый карниз и водосточные желоба по всей длине
• Улучшает внешний вид бордюров во многих домах
• Можно комбинировать для создания великолепных конструкций крыши

Также проверьте >> 10 основных проблем с кровлей и решения

Недостатки вальмовой крыши

• Более сложное и дорогое проектирование и строительство
• Меньше места на чердаке из-за уклона со всех сторон

ДОЛЖЕН ПРОЧИТАТЬ: Основные преимущества и недостатки плоской крыши

Современный дом с шатровой крышей в Японии

До того, как плоские крыши стали трендом для современных домов, вальмовая крыша была звездой, когда дело дошло до дизайна кровли дома. Но и по сей день многие используют шатровую крышу. Но видели ли вы дом с шатровой крышей, но пытались ли вы его оформить в современном стиле? Сегодня вы его увидите.

Этот дом с шатровой крышей в префектуре Ибараки, Япония, представляет собой просторный одноэтажный семейный дом, спроектированный архитектурно-дизайнерским бюро Naoi. Его площадь составляет 6641 квадратный фут (617 квадратных метров), и он предназначен для семьи из четырех человек. Хозяин хотел иметь частный дом с гаражом на две машины. Но поскольку участок был слишком велик для того, что хотел владелец, дизайнеры воспользовались этим преимуществом, построив просторный одноэтажный дом, открытый для окружающих районов, с концепцией «соединения пространства с природой».Южная и северная стороны дома выходят на улицу. Он не окружен забором, что позволяет ему подключаться ко всем областям. Его передние дворы с обеих сторон служат общественным парком, но, конечно, он не открыт для посторонних.

Посмотрите, как прекрасна вальмовая крыша для этого дома. Он действительно уникален, превращая одну сторону в террасу.

На всей южной стороне крыши есть большое панорамное окно, через которое хорошо виден двор и, конечно же, небо.

Часть дома отражает облик традиционного народного дома, состоящего из жилого помещения с мансардой.

С северной стороны дома также открывается вид на сад под карнизом.

Жилое пространство можно разделить с помощью раздвижных дверей, создающих связь с открытым пространством.

Вы можете увидеть в доме чувство единения, такое же, как и в традиционных японских домах.

Но он обладает чувством функциональности и стиля, отражающим современный дизайн в интерьере.

Большая шатровая крыша сделана из деревянных балок и стропил, поддерживающих форму.

Такой высокий потолок увеличивает пространство внутри дома.

Деревянные стропила служат не только для поддержки крыши, но и для придания красоте пространству.

Чердак стал более уютным благодаря деревянным материалам, используемым в интерьере, а также стропилам.

Вид сверху на жилую зону показывает нам, насколько она чистая и насколько комфортно находиться в этом районе.

Вы видите спальню с двумя односпальными кроватями, которые, по-видимому, скрываются под крышей.

Возвращаясь к нижнему уровню, одна стена окрашена в красный цвет для яркого акцента на кухне и столовой.

Снаружи дом – настоящая жемчужина. Даже его сад – это сокровище, которое хотелось бы иметь каждому!

План дома с чердаком и цокольным этажом.

Красивый дом, правда? Мне нравится, как они сделали современный поворот на вальмовой крыше, превратив ее в террасу. Дом состоит из открытой квадратной планировки с гостиной посередине, главной спальней, ванной комнатой, столовой / кухней и кладовой, которые расположены вдоль внешних зон дома.Его гостиная также является приятной особенностью, потому что она простирается через пространство, похожее на веранду, которое находится между экстерьером и интерьером, они называют это «энгава». В остальной части дома чувствуется уют и безмятежность, которые дополняют домашнюю ауру дома. Аплодисменты Naoi Architecture & Design Office за этот прекрасный дизайн!

Ваш лучший выбор качественных навесов на заказ от Lancaster, PA

О навесах с вальмовой крышей

В прямоугольных зданиях односкатный сарай имеет центральную линию конька; на квадратных навесах вальмовая крыша оканчивается идеальным козырьком.Все стороны крыши наклонены вниз, и все здание опоясывает сплошной карниз. Симметрия линии крыши бросается в глаза и придает вашему сараю неповторимый вид.

Мы рекомендуем вариант с шатровой крышей, если вы планируете использовать свой навес как домик для игр или бассейн. Он также хорошо подходит для садового сарая, мастерской или студии. Но, пожалуй, лучшая черта этого стиля крыши – ее долговечность.

Вальмовая крыша может оказаться более прочной в ветреную погоду благодаря своей конструкции.Ветровые нагрузки на крышу имеют тенденцию быть направленными вверх. Благодаря аэродинамической природе конструкции воздействие этих сил снижается, что снижает риск повреждения ветром (мы хотели бы отметить, что этот стиль крыши подходит для любого климата или архитектуры недвижимости благодаря своему современному виду).

Ознакомьтесь с другими нашими вариантами, включая модернизацию сайдинга, черепицы, окон и ставен, чтобы дополнительно настроить ваш сарай.

Мы даем гарантию на все наши навесы от заводских дефектов на срок до пяти лет, но ваш навес с вальмовой крышей спроектирован таким образом, чтобы вы могли без проблем владеть десятилетиями.

Строительные характеристики

• Крыша: стропила 2 × 4 16 дюймов «по центру» (OC) с листом TechShield наружного качества 1/2 дюйма с архитектурной битумной черепицей (ограниченный срок службы)
• Стены: стойки 2 × 4 16 дюймов OC с оболочкой TechShield
• Пол: 2 × 4 балки пола, обработанные давлением, 16 дюймов, OC с наружной фанерой 5/8 ″, поверх направляющих 4 × 4, обработанных давлением
• Двери: Двустворчатые двери из стекловолокна или дерева без предварительного подвешивания с защитой порога с ромбовидной пластиной
• Окна: окна с вертикальными слайдерами поставляются с экранами и оконной рамой или ставнями

Сделай его своим

Несмотря на то, что приведенные выше спецификации являются стандартными для всех наших строений, есть много возможностей настроить построенный амишами сарай так, чтобы он «стал вашим». ’

• Что касается крыши, подумайте о слуховом окне или куполе, чтобы придать вашему уличному зданию неповторимый вид.
• Выберите крышу из кедрового дерева, ребристую металлическую крышу или металлическую крышу со стоячим фальцем, чтобы еще больше изменить ее внешний вид.
• Мы предлагаем множество вариантов сайдинга, включая винил с бисером, HardiePlank, доску с обрешеткой и тряпку из кедра.
• Варианты окон включают изолированные, деревянные створки, арочные деревянные створки и окна с фрамугой.
• Даже оконные ставни можно настраивать: на выбор: деревянная планка, виниловая приподнятая панель или варианты с виниловыми жалюзи.

Посетите наши страницы «Цвета и параметры», чтобы узнать больше. . . и если вы чувствуете себя подавленным, просто позвоните нам и расскажите, что вы ищете. Мы будем рады помочь сделать покупки в сарае еще проще!

Вальмовая крыша против двускатной крыши – курс истории [2021]

Что такое шатровая крыша?

Вальмовая крыша имеет четыре наклонные стороны.

A Вальмовая крыша скатывается со всех сторон, в результате получается пирамидальная форма.Вальмовая крыша может иметь более четырех сторон в зависимости от дома, но наиболее распространенная вальмовая крыша имеет четыре стороны. В прямоугольном доме вальмовая крыша имеет две треугольные стороны и две трапециевидные стороны. Для квадратного дома у вальмовой крыши четыре треугольных стороны.

Часто уклон сторон крыши одинаковый. Однако несколько стилей вальмовой крыши приводят к разным наклонам. Например, полувальмовая крыша имеет две очень крутые стороны крыши и два меньших, более пологих склона, которые встречаются в верхней части крыши.

Шатровые крыши – очень распространенные крыши для коттеджей, домов на ранчо и домов в испанском стиле. Некоторые шатровые крыши предоставляют дополнительные квадратные метры для чердаков, но в отличие от двускатной крыши пространство под шатровой крышей мало освещено и подвержено воздействию высоких температур. Отсутствие окон приводит к недостатку света, а плохой воздушный поток может привести к высоким температурам. Шатровые крыши лучше подходят для домов в регионах с сильным ветром и в местах с большим количеством снега.

Что такое двускатная крыша?

Двускатная крыша имеет две наклонные стороны, которые встречаются в верхней части крыши, что дает треугольную форму. Важно понимать, что слово «фронтон» относится к стене, которая подходит к краю крыши, а не к самой крыше.

В отличие от вальмовой крыши, двускатная крыша может обеспечить чердак с повышенным освещением, потому что строители могут включить в проект окно. Окно, встроенное в двускатную крышу, известно как мансардное окно.Двускатные крыши популярны у бунгало и коттеджей.

Двускатная крыша проще и доступнее в строительстве, чем вальмовая, но не такая прочная. Двускатные крыши – плохой выбор для регионов с сильным ветром; В районах, подверженных ураганам, следует избегать двускатных крыш, потому что они могут оторваться от дома или вызвать его обрушение. Двускатная крыша требует большей структурной опоры, чтобы обеспечить надежное крепление к дому.

Краткое содержание урока

Двускатная и шатровая крыши невероятно популярны в жилищном строительстве во всем мире.Вальмовая крыша имеет наклон со всех сторон, обычно четыре, в результате чего получается пирамидальная форма. Шатровые крыши обычно встречаются в регионах с сильным ветром и снегом. Они очень прочные и бывают разных стилей.

С другой стороны, двускатная крыша имеет уклон с двух сторон и соединяется со специализированными стенами, известными как фронтоны. Двускатные крыши позволяют устанавливать специальные окна, известные как двускатные слуховые окна, которые увеличивают поток света и воздуха в пространстве. В обоих случаях эти стили крыши эстетичны и добавляют характер домам, на которых они построены.

дом с большой шатровой крышей от Naoi Architecture & Design Office

Дом с большой шатровой крышей от Naoi Architecture & Design Office
фото hiroshi ueda
все изображения любезно предоставлены бюро архитектуры и дизайна naoi

, расположенный на необычно большом участке земли, архитектурно-дизайнерское бюро Naoi завершило строительство дома для семьи из четырех человек в пригороде префектуры Ибараки в Японии. «Дом с большой шатровой крышей» представляет собой преимущественно одноэтажное жилище, открытое для окружающего района. Широкий навес крыши построен из деревянных балок и стропил, что придает дому его отличительную форму.

подход к дому
фото hiroshi ueda

на первом этаже главная спальня, ванная комната и столовая расположены вокруг просторной гостиной открытой планировки, которая соединяет схему.Гибкая гостиная может быть разделена на раздвижные двери, предлагая варианты как для частного, так и для общего проживания. эта часть дома отсылает к традиционным японским народным домам, построенным аналогичным образом. Южный фасад образует застекленный проем, позволяющий жителям любоваться небом, а через северный проем под низкими карнизами видна залитая солнцем зелень.

фото hiroshi ueda

структура принимает гористую форму, дань уважения холмистому ландшафту, который был утерян во время застройки участка.«Дом с большой шатровой крышей» задуман как катализатор развития региона, помогающий создать лучшую общественную атмосферу, в которой люди и природа могут сосуществовать.

фото Хироши Уэда

фото Хироши Уэда

верхний уровень собственности ярко и естественно освещен
фото Хироши Уэда

гибкий холл можно разделить раздвижными дверями
фото Хироши Уэда

фото хироши уэда

фото хироши уэда

фото хироши уэда

детская спальня на верхнем уровне
фото хироши уэда

кухня
фото хироши 903 план этажа

секция, выделяющая большой навес крыши

информация о проекте:

расположение: префектура Ибараки , Япония
тип: 2-х этажный семейный дом
общая площадь : 231.56 кв.м
конструкция: древесина
завершено: 2013

philip stevens I designboom

29 января 2014

идеи дизайна, вдохновение и фотографии шатровой крыши

Шатровая крыша (или шатровая крыша) состоит из четырех скатных крыши (также называемые юбки), находящиеся по краям. Две из этих сторон закрывают переднюю и позади дома, а два других – по бокам. Верхняя коронка пилки – конек, а нижние концы, выступающие из фасада (на не допускайте попадания воды в дом) карнизы.Хотя фронтон крыша чаще встречается на Филиппинах, много домов за городом используйте этот тип крыши, особенно в районах, подверженных ураганам.

Почему выбрать односкатную крышу над другой?

Крыша – одна из важнейших частей дома. Он служит защита от непогоды, животных и других опасностей. И когда мы подумайте о крыше на Филиппинах, мы могли бы представить ее как двускатная крыша или вальмовая крыша, которые являются двумя наиболее распространенными типами в страна.Обе крыши эстетичны, но большая часть время, другой лучше для вашей семьи. Узнать, есть ли вальмовая крыша для вас, вы должны сначала определить местоположение вашего дома. Является это в районе, подверженном тайфунам или ураганам? Еще один фундаментальный аспект учитывать бюджет, выделенный на проект, так как крыша состоящий из большего количества сторон будет дороже, чем другие типы, такие двускатная, плоская или односкатная крыша.

Что каковы преимущества и недостатки этого типа кровли?

Один из самых больших преимуществ вальмовой крыши для Филиппин является то, что он способен защитить ваш дом от дождей, которые часто встречаются в страна.Особенно рекомендуется для домов, расположенных в дождливую или дождливую погоду. горные районы, такие как Багио и Антиполо. Конструкция крыши также дает преимущества в очень ветреных местах. Сильный ветер имеет тенденцию поток над крышей. Чтобы повысить устойчивость к ветру, руки балок и система воротника должны быть включены. Руки балки закрепляют четырехкомпонентные балки в нижних балках крыша. . То же самое и с чрезмерным солнцем: дом будет защищен равномерно со всех сторон.Из-за сложности конструкции, большим минусом является его стоимость, которая обычно выше, чем у любого тип кровли. Еще один неблагоприятный момент заключается в том, что из-за его наклон, стороны дома нельзя использовать как террасу.

Что это обычный уклон на четырехскатной крыше?

в современной конструкции этого типа кровли используется обычный уклон коэффициенты. Наиболее традиционные коэффициенты наклона между 4: 12-6: 12 (10:30; 15:30), хотя есть вариации, считающие такие факторы, как снег, дождь и экстремальные ветровые условия.Круче уклон позволяет меньше накапливать дождь, а меньшее соотношение дает меньше ветра сопротивление. Архитектурные предпочтения также учитывают личные вкусы будущих обитателей четырехэтажного дома: варианты уклона будет иметь отношение к требуемому эстетическому дизайну и декоративному элементы, которые они включают, такие как слуховые окна и камины.

Что из каких материалов можно построить крышу в четырех водах?

Как для своей конструкции в целом они поддерживаются системой балок которые распределяют нагрузку от крыши на вертикальную конструкцию дома.Обычно их делают из стали, бетона или дерева. В виде Что касается кровли, этот тип кровли предлагает разные варианты: традиционная керамическая плитка, сланцевый камень, который с его гладкий и плоский внешний вид очень хорошо сочетается с этим типом кровли.
