Несмотря на то, что строительство канадских домов с каждым годом набирает обороты, далеко не каждый заказчик имеет представление о том, из чего же сделаны стены его дома.
В этой статье мы разберемся, как же устроены внутренние и наружные стены каркасного дома.
Главный принцип каркасного строительства – создание легкой и прочной конструкции, которая сочетает в себе высокие термоизолирующие свойства, низкую цену и простоту монтажа. И что немаловажно, дом строится очень быстро. Например, одноэтажный каркасный дом площадью 90 м2 может быть полностью построен всего лишь за 2-3 недели!
Постройка каркасного дома: конструкция внешней стены
1. Каркас
В классическом виде стена каркасного дома является многослойной. В ее основе – каркас из сухого бруса. Сечение бруса — 100х100 мм, возможен вариант 100х150 мм для северных районов.
Важно! Влажность бруса должна быть не больше 15%!
Помимо деревянного, очень часто используется металлический каркас. Такой каркас позволяет построить не только одноэтажный каркасный дом, но и двух или трехэтажные дома. Выбор каркаса зависит от климатических условий местности и цены. Так, например, в Украине при строительстве канадских домов чаще всего используют металлический профиль.
2. Утеплитель
Внутренняя полость между стойками заполняется утеплителем. Обычно для этого используют базальтовую вату плотностью примерно 30 кг/м3.
3. Слой OSB
Наружную стену дома зашивают плитой OSB толщиной 15 мм.
4. Еще один слой базальтовой ваты
Толщина ваты 50 мм и плотность не менее 100 кг/м3. Такая твердая вата меньше поглощает влагу и не подвержена воздействию окружающей среды.
5. Первый ряд обрешетки
Важно! Направление обрешетки должно быть параллельно земле.
6. Паропропускающая защитная мембрана
7. Второй ряд обрешетки
Второй ряд обрешетки обязательно должен быть перпендикулярен первому. Это необходимо для обеспечения вентилируемого зазора между наружной поверхностью мембраны и декоративной обшивкой. В этом случае конденсат будет сразу испаряться, а утеплитель не отсыреет.
8. Декоративная обшивка.
9. Пароизолирующая мембрана.
10. Металлический каркас для крепления гипсокартона.
11. Гипсокартон.
Между мембраной и обшивкой можно пропустить коммуникации.
Постройка каркасного дома: конструкция внутренней стены
Внутренние перегородки каркасного дома также выполнены из металлического или деревянного каркаса (1). Между стойками каркаса закладывается утеплитель(2), после чего с обеих сторон стены устанавливается пароизолирующая мембрана (3).
Поверх мембраны можно монтировать гипсокартон (4) и выполнять чистовую отделку.
Как возвести стены каркасного дома
Наименование данной методики строительства хранит в себе секрет технологии, которая помогла решить проблему бюджетного строительства во множестве стран и на сегодняшний день уверенными шагами входит в нашу отечественную строительную отрасль. Каркасный дом представляет собой легко монтируемую конструкцию, в которой основой для возведения стен является легко несущий каркас, изготовленный из металла либо древесины. Технологии строительства, идущие в ногу со временем, а так же материалы, применяемые для строительства подобного вида домов, позволяют не уступать им в сравнении с традиционными методами из бетона и кирпича. Прочные каркасные строения обладают рядом немалых преимуществ.
Стены каркасного дома, несмотря на быстроту возведения и применения столь простых материалов, в меньшей мере подвержены повреждениям от технологических конструктивных ошибок и геофизических свойств почвы, на которых они располагаются.
Строительство, независимое от сезонности, предоставляет перспективную возможность возведения стен для каркасных малоэтажных домов в любую погоду. Каркасная конструкция не требует для строительства массивных фундаментов, которые являются обязательным требованием в традиционном методе строительства стен.
Предварительные работы по изготовлению каркаса здания
Данная технология строительства каркасного дома предусматривает в себе строительство сооружения, главной несущей конструкцией которого является каркас стен. Толщина стены каркасного дома и соответственно сечение используемого для строительства бруса рассчитывается согласно конструктивным особенностям возводимого здания и этажности.
Предварительная работа перед началом сборки и монтажа начинается с выбора необходимых сечений пиломатериалов и обработка их антисептиками. Немаловажно взять на заметку что натуральное дерево является крепким материалом, но таким, же образом неустойчиво к воздействию влаги и возгоранию.
Поэтому на первичном этапе необходимо провести дополнительную обработку древесины соответствующими химическими составами для повышения характеристик устойчивости к влаге и возгоранию.
Технология строительства стен каркасного дома
Конструкция стены каркасного дома изготавливается по достаточно простому алгоритму. Конструктивные элементы обвязки изготавливаются из строительного бруса размером 100х50 или 150х50 мм в зависимости от этажности будущего здания, и нижняя обвязка закрепляется к заранее изготовленному ленточному фундаменту при помощи анкерных болтов. Именно анкерные болты являются основой крепежа каркаса стен для дома.
угловая стойка каркаса
Следующим этапом устанавливаются вертикальные стойки по периметру нижней обвязки и связываются верхним конструктивным элементом. Связанная направляющим брусом по периметру сверху и снизу конструкция стен помещения для получения полноценной прочности перекрывается деревянными двутавровыми балками по поверхности этажа.
Помимо этого в конструкции предусмотрены распорки по диагонали — укосины. Это довольно нехитрый конструктивный элемент, является 30% ой частью залога крепости построенных стен, и благодаря которому облегчается работа над монтажом. Дополнительные укрепляющие стойки под окнами и укосины изготавливаются из строительной обрезной доски 24х100 мм и устанавливаются по углам с наклоном в 45 градусов.
Соединение элементов каркаса производится методом выборки на углах, после чего все элементы скрепляются между собой при помощи метизов (шурупы, гвозди и скобы). Основной каркас стен здания на данном этапе практически готов к проведению работ по изготовлению пирога.
Утеплитель для стен каркасного дома
Достаточно несложно понять, что собранная конструкция не является полноценной стеной и ее необходимо чем — то заполнить. Пирог стены каркасного дома является полноценной конструкцией стены сооружения. Для изготовления подобного конструктивного элемента существуют правила построения и набор строительных материалов:
Утеплитель, минеральная вата, которая укладывается в промежутках между стойками.
Плиты ОСБ, толщина которых технологически предусмотрена не менее 15 мм и служит для внешней обшивки стен. А так же при необходимости подобными плитами допускается обшивка стен и внутри здания.
Внутренние отделочные материалы для стен, в список которых входят гипсокартон, вагонка, блок-хаус и древесно-стружечные плиты различных модификаций.
Немаловажным строительным материалом для изготовления пирога является многофункциональная мембрана, при помощи которой выполняется пароизоляция стен каркасного дома.
Деревянный брус 50х50 либо оцинкованный профиль для монтажа гипсокартона, для изготовления обрешетки, на которую будет крепиться обшивка стен.
В общем понимании пирог каркасного дома изготавливается при помощи монтажа утеплителя в промежутки между вертикальными стойками. В последующем устраивается горизонтальная обрешетка на расстоянии 60 см и обшивается отделочными материалами. В обязательном порядке внутри пирога монтируется пароизоляция, которая препятствует прохождению пара из помещения внутрь стены.
Попадание пара способствует образованию влаги в середине стены каркасного дома, что приводит к образованию плесени и быстрому гниению древесины, и может в короткий срок оставить владельца без жилплощади. При устройстве пирога необходимо учитывать так же необходимость устройства дополнительной вентиляции внутри стены для проветривания и высыхания влаги, которая образуется от разницы температур внутри помещения и снаружи в отопительный сезон.
То, о чем ненужно забывать при строительстве стен каркасного дома

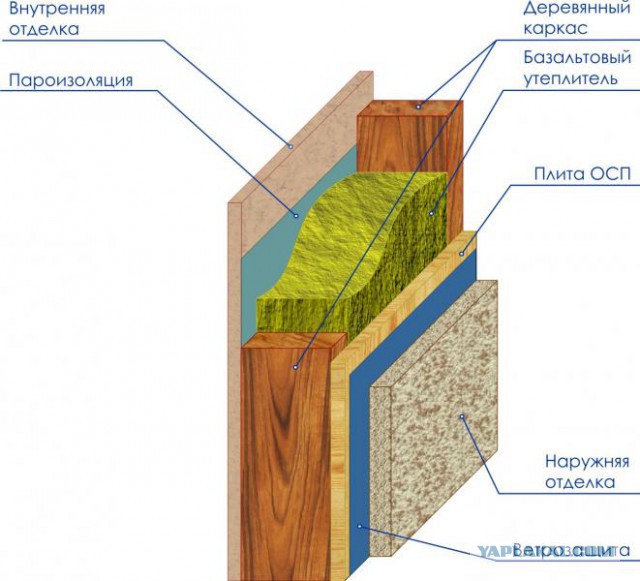

пирог стены каркасного дома
Так же необходимой конструктивной особенностью деревянных каркасных домов, которую в обязательном порядке не следует упускать из внимания, является ветрозащита каркасного дома.
Крепится ветрозащита довольно несложно с помощью степлера или шурупов с подкладными планками из жести к обрешетке по наружной стене. Плени и мембраны, для изготовления данного элемента в строительстве в широком ассортименте представлены на рынке потребителя в рулонах шириной 1.5 метра.
И так, естественным вариантом напрашивается вывод, что строительство домов по подобной технологии достаточно адаптировано к нашим отечественным условиям. При правильном соблюдении технологии каждый застройщик может недорого получить полноценный дом, который будет соответствовать требованиям и нормам для полноценного проживания.
Видео лекция о строительстве стен каркасного дома:
Конструкция каркаса стены небольшого дома | Как обрамить стену » вики полезно Два на четыре Конструкционная древесина | Угловые стойки для стен
Сборка стен
Ознакомьтесь с этой новой книгой ! Для сборки стен деревянного домостроения обычно используется конструкционный брус два на четыре типа , особенно для одноэтажных зданий, где стены не должны нести нагрузку вышележащих этажей. Принцип возведения этих деревянно-каркасных конструкций быстрый. Благодаря благоприятному весу конструкций нет необходимости в тяжелой подъемной технике. Всю работу можно выполнить силами человека. Если фундамент и конструкция пола готовы, можно приступать к сборке отдельных стен.
Рекомендуется сначала вырезать и подготовить все компоненты. Массивная деревянная доска может обеспечить ровную поверхность для сборки отдельных частей стены в соответствии с проектной документацией здания. Готовые стены возводятся и крепятся к полу; затем они свинчиваются вместе. Это делается до тех пор, пока не будут завершены все стены первого этажа.
Процесс крепления отдельных стен к фундаменту.- настенные стойки
- раскос
- временная опора (распорка)
- фундаментные стойки
- ремень (растяжка)
- комбинированные балки
- половая доска
- лестница
- верхняя пластина
- вырубка
Структура стены состоит из нескольких компонентов стены, среди основных из которых – горизонтальные плиты, вертикальные стойки, внутренний настил, распорки, воздухопроницаемая мембрана, удерживающая внутреннюю влагу от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как распорка, рейки, защищающие различные слои стены, экран от дождя, предотвращающий просачивание влаги извне в стену, наружная облицовка от воздействия погодных условий и установок.
Угловой каркас / Несколько стоек
Существует множество способов соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы еще больше укрепить угловые стойки. Однако, как правило, существует больше теплового моста, и требуется больше материала.
Уголки из каркасных стен, типыНенесущие стены – Конструкция из каркасных стен
Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций посредством разделительного слоя – пароизоляции.
Существует много способов возведения перегородок, и для всех из них важно работать точно и следить за тем, чтобы все размеры и выравнивание были правильными. В противном случае вся стена может быть непрочной и склонной к изгибу, а впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.
Способы соединения перегородок:
Опора для отделки потолка- Блокировка, прибитая к балкам потолка
- потолочные балки
- опора для гвоздей
- плита
- шпилька
- шпилька перегородки
- нижняя пластина
- полиэтиленовая лента
- изоляция помещений
- шпилька наружной стены
- Наружная стеновая стойка
- блокировка
- нижняя пластина
- шпилька перегородки
- Наружная стойка стены
- внутренняя обшивка
- шпилька перегородки
- нижняя пластина
Крепление и изоляция
Крепление является одной из важнейших частей стеновой конструкции, предотвращающей деформацию или разрушение конструкции под действием боковых сил.
Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45° до 60°, так как слишком острый или тупой угол сделает раскосы неэффективными. Наиболее часто используемыми типами связей являются либо диагональные блоки, изготовленные из того же материала, что и несущий каркас, либо перфорированные ветрозащитные ленты, которые укладываются поверх несущего каркаса и прибиваются к нему гвоздями или винтами. Такие обвязки из дерева наиболее распространены, например, в традиционных крышах, где предполагается заселение чердачного помещения. Кроме того, еще один тип ветровой распорки изготавливается из OSB или фанерных плит, что также помогает сделать углы здания более жесткими.
Еще одной важной частью стены является теплоизоляция, поддерживающая комфортную среду внутри здания вне зависимости от погоды и температуры. Сегодня используется несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (пенопласт).
Каркас несущей стены, как правило, устанавливается после установки таких сооружений, как водопровод, канализация и т. д., и непосредственно перед окончательной отделкой внутренних стен. Тепловая установка также размещается в крыше, между отдельными стропилами и в полу между балками.
Технологическая книга по строительству небольшого дома
Вас интересует дополнительная информация, связанная со строительством небольшого дома ? Ознакомьтесь с моей новой книгой Как построить крошечный дом, , где вы можете найти множество практических советов и инструкций, связанных с движением крошечного дома!
Каркас для воздушных шаров | Old House Web
Уильям Киббел III, домашний инспектор
Я читал об обрамлении воздушных шаров на онлайн-форуме. Я думаю, что это может быть то, как мой дом построен. Как вы думаете, это действительно неполноценно и пожароопасно?
Каркас из воздушных шаров — это стиль деревянного домостроения, в котором для наружных стен используются длинные вертикальные стены размером 2 x 4 дюйма.
Эти длинные «шпильки» простираются непрерывно от подоконника поверх фундамента до самой крыши. Когда он впервые вошел в употребление, задолго до середины девятнадцатого века, это был тип конструкции, радикально отличающийся от «деревянного каркаса» или «раскосного каркаса», которые предшествовали ему на протяжении веков. В деревянном каркасе более раннего стиля использовались большие бревна, соединенные точеными соединениями (в основном врезными и шипами), закрепленными деревянными штифтами. Каркас воздушного шара опирается исключительно на гвозди, чтобы закрепить каждую часть. Долбление выполняется только для горизонтальных досок, поддерживающих балки пола верхнего уровня, диагональных досок или угловых раскосов, которые «впускают» в стойки, чтобы они были заподлицо с поверхностью стены.
«Воздушный шар» изначально задумывался как уничижительный термин, подразумевающий легкую конструкцию, которую можно было бы легко унести на ветру. Я хотел бы отметить, что, безусловно, есть много, очень много конструкций с каркасом из воздушных шаров, возраст которых составляет от 75 до 175 лет, которые не уплыли.
Когда каркас из воздушных шаров только появился, было много свидетельств того, что к этому новому типу конструкции относились с пренебрежением. Многие из тех, кто был знаком только с тяжелым деревянным каркасом прежних времен, считали, что он подходит только для временных построек. Некоторые также предполагали, что этот тип каркаса можно использовать только в утилитарных коробчатых зданиях.
Поначалу большинство зданий с каркасом из воздушных шаров были довольно простыми и простыми. Это может быть, по крайней мере, частично из-за того, что архитекторы и дизайнеры того времени игнорировали потенциал новых форм, которые можно было создать с помощью более легких рам. Другая вероятная причина заключается в том, что более простой метод каркаса облегчил поселенцам новых сельских общин, распространяющихся на запад, фермерам и другим людям, не обученным столярному делу, быстро строить простые жилища из стандартизированных пиломатериалов и гвоздей машинного производства.
По мере того, как этот метод строительства становился все более популярным, он постепенно завоевал признание дизайнеров и в конечном итоге был использован при строительстве многих разнообразных и даже очень сложных структурных конструкций позднего викторианского периода.
Он стал наиболее распространенным типом деревянного каркаса примерно с 1890 до конца 1930-х годов и встречается по всей территории США.
Здания с каркасом из воздушных шаров, безусловно, легче, чем те, которые были построены с использованием более раннего метода раскосного каркаса, но, по моему опыту, правильно построенные, они сохранились довольно хорошо. Большинство из них имеют очень толстые доски для внешней обшивки, прибитые перпендикулярно или по диагонали к стойкам наружной стены, что значительно укрепляет каркас. Я видел, как эти внешние доски спасают поврежденные термитами или измененные рамы, которые, вероятно, не выдержали бы без усиления. Все методы строительства старых домов имеют свои плюсы и минусы. Этот тип хорошо сохранился и, безусловно, удовлетворял потребность в то время, когда наша нация быстро расширялась.
Минусом данного вида обрамления является его пожароопасность. В случае пожара в доме полости в стенах, простирающиеся от фундамента до конструкции крыши, могут стать открытым путем для его быстрого распространения, как дым в трубе.
Были многочисленные сообщения о пожарах, возникающих в подвалах или подвальных помещениях, которые были впервые обнаружены по дыму, исходящему из карниза. Пространства между потолками и полами также сообщаются с полостями в стенах, что может привести к быстрому распространению огня и, возможно, к разрушению конструкции полов без предупреждения.
При капитальном ремонте, предусматривающем открывание стен и потолков, можно обеспечить соответствие действующим стандартам противопожарной защиты, установив сплошные блокираторы в требуемых местах в открытых полостях. Другой способ – установить утеплитель, заполнив пустые полости. Для многих жителей старых домов, которые хотят сохранить первоначальные поверхности стен и не уверены в реальных преимуществах добавления теплоизоляции в стены, есть одна простая задача, которая может вызвать небольшое сопротивление. Набивка стекловолоконной изоляцией нижнего отверстия стенных полостей из подвала или подполья может уменьшить движение воздуха в пустотах.
