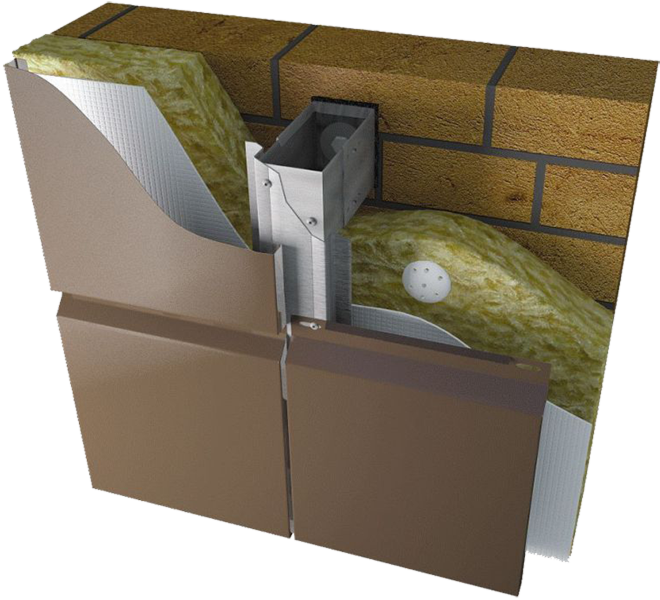

Крепление вентфасада к газобетону: Вентилируемый фасад для газобетона: выбираем крепеж + видео

Какое конструктивное решение фасадной системы будет оптимальным для того или иного фасада? | Альтернатива

Существует большое разнообразие фасадных систем и заказчику, не зная специфики, трудно сделать выбор. Нужно учесть все: высотность здания, сложность конструкций фасадов, на которые крепится НВС, показатели пожароустойчивости, надежность и длительный срок эксплуатации, климат, легкость замены деталей при ремонте, простота демонтажа, презентабельность системы, показатели теплоизоляции, возможности скрыть изъяны конструкции здания, и многое другое.

Отличие между навесными вентсистемами заключается в различных способах крепления несущих конструкций, в материале и форме отдельных элементов несущего каркаса, в схеме их расположения, так же в выборе облицовки и способе ее крепления.

Особое внимание проектировщики и монтажники должны обратить внимание на материал несущих стен.

Путем соотнесения расчетных усилий на анкер и результатов испытаний анкеров на вырыв на определенном фасаде, определяют способы крепления кронштейнов. При недостаточной несущей способности стены, кронштейны ставят значительно чаще и применяют более дорогие анкеры или же используют систему с монтажом исключительно в межэтажные перекрытия.

Основанием для крепления вентилируемого фасада лучше всего служит стена из полнотелого кирпича или из прочных материалов, таких как железобетон. В пустотелом кирпиче, как правило, используют длинные дюбель-болты, а иногда и химические анкеры с сеткой, и меньший шаг кронштейнов.

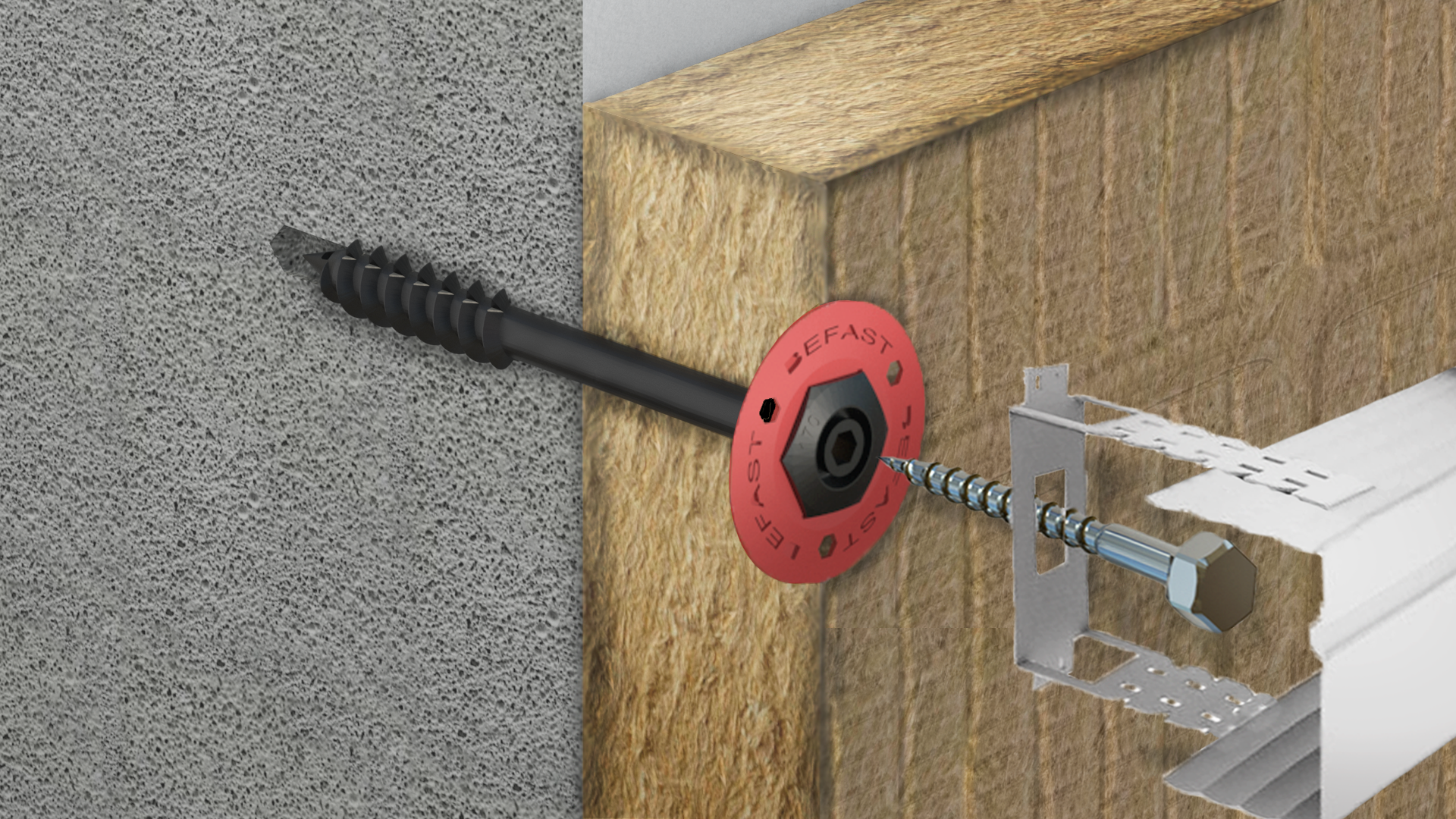

 В газобетоне Д600 обычно можно закрепиться только с помощью химических анкеров. Газобетон широко применяется в качестве материала для ограждающих конструкций. Для установки вентфасада на стенах из газобетона применяют системы с монтажом в межэтажные перекрытия, в которых фасадные профили, равные по высоте межэтажному пролету, крепятся к перекрытиям посредством кронштейнов только за две крайние точки, без промежуточных опор.

Категорически не рекомендуется ставить витражные конструкции на газобетон, он не выдержит вес витражной конструкции, необходимы дополнительные меры усиления стены.

Главным преимуществом системы «Альт-фасад» – «гибкость». Возможности системы практически не имеют ограничений по применению, благодаря большому количеству видов конструкций фасада.

Способы крепления подконструкции в системе «Альт-фасад»:

• вертикальное расположение профилей (вертикальная схема). Вертикальные профили не препятствуют циркуляции воздуха. Из-за серьезных нагрузок на растяжение и сжатие они требовательны к весу облицовочного материала (оптимальный – керамогранит или фасадные кассеты).

1.  Система вертикального типа на Т-образных и Г-образных профилях состоит из кронштейнов с вертикальной полкой и вертикальных профилей. Как основные – используют Т-образные профили, а на примыкания к проемам и к внутренним углам – Г-образные профили. Система менее металлоемкая, имеет меньшее количество соединений, это ускоряет монтаж.  Т-образные профили – наиболее прочные и жесткие, при больших ветровых нагрузках ставят меньшее количество кронштейнов. Более дешевые Г-образные профили используют в качестве основных  на малых высотах. Однако вертикальная система имеет недостатки, например, при монтаже кляммеров, облицовки есть вероятность попасть в ножку или продольные ребра жесткости Т-образного профиля. Для всех систем вертикального типа сложно создать угол не под 90град., а для вывешивания прямых углов необходимо применять дополнительные инструменты.
2.  Система вертикального типа на С-образных профилях и кронштейнах с вертикальной полкой и L-образным удлинителем позволяет легко регулировать вынос кронштейнов. Кронштейны могут использоваться под тяжелые облицовки (натуральный камень). С-образные профили уступают по прочности и жесткости Т-образным, поэтому при больших ветровых нагрузках необходимо будет увеличить  количество кронштейнов.
   С-образные профили используют на внутренние углы и на примыкания к проемам. При монтаже в основание с локальными неровностями (кирпичная кладка) кронштейны могут встать с отклонением от горизонтали, что затруднит присоединение профиля к полке удлинителя.



• вертикальное и горизонтальное расположение профилей (вертикально-горизонтальная схема). В качестве облицовочного материала можно использовать любые материалы. Система вертикально-горизонтального типа (CEM-система) состоит из кронштейнов с горизонтальной полкой, горизонтальных Г-образных профилей, на которые и монтируются вертикальные П-образные и Z-образные профиля. Такая система позволяет легко выставить плоскость фасада, образовать надежную конструкцию углов, и не только под 90 градусов. Но эта схема металлоемкая, в ней много соединений. Кронштейны с горизонтальной полкой могут выдержать меньшие нагрузки по весу, чем такие же с вертикальной полкой. Для уменьшения шага кронштейнов в вертикально-горизонтальной системе ставят дополнительные ряды горизонтальных профилей, а это существенно сказывается на цене.



• крепление в междуэтажные перекрытия при вертикальном и вертикально-горизонтальном расположении профилей (межэтажная схема).


Системы с монтажом в межэтажные перекрытия выпускаются на основе «шляпных» профилей ПК и ПО и коробчатых профилей ПК. В системах «Альт-Фасад» можно в зависимости от пролета и нагрузок выбирать из двенадцати типоразмеров профилей. Системы ПШ и ПО выпускаются как системы вертикального типа, и системы с горизонтальными связями. В системе с горизонтальными связями межэтажные профили по местоположению не привязаны к кронштейнам, что несколько упрощает монтаж. В системе с коробчатыми профилями ПК профили крепятся между полок сдвоенных кронштейнов без промежуточных деталей, что удешевляет и упрощает систему, но ограничивает возможности регулировки положения профиля.

Также имеется возможность комбинирования разных схем и подбора разных типов несущих элементов в зависимости от величин нагрузок.









Возврат к списку

Остались вопросы?

актуальные способы отделки. Отделка фасада дома из газобетона. Какие материалы можно комбинировать?

Содержание статьи

Зачем утеплять газобетонный дом

На первый взгляд кажется, что причина всего одна – сэкономить деньги на отоплении, но давайте рассмотрим это более детально.

Причины утепления газобетона:

1. Уменьшение теплопотерь через стены, так как тепловое сопротивление стены увеличивается, как следствие – меньшие затраты на отопление.
2. Закрытие мостиков холода в стенах, таких как армопояса, перемычки, толстые швы. Они не только ускоряют выведение тепла из дома, но и могут стать мокрыми зонами в доме, на которых образуется плесень.
3. Увеличение долговечности здания. Внешнее утепление газобетона толщиной от 100 мм переносит точку росы из самой стены в утеплитель, то есть, замерзания влаги в газобетоне не произойдет, от чего срок службы газобетона будет значительно выше.

Выгодно утеплять газобетон или нет? Если рассматривать экономическую целесообразность утепления, то нужно выяснить окупаемость утепления.  То есть, за сколько времени экономия на отоплении окупит само утепление.

Если окупаемость утепления больше 10-15 лет, то смысла в таком утеплении нету, выгоднее положить деньги на депозит в банк.

Но бывают и случаи, когда утепление очень выгодно:

1. Если газ и электричество очень дорогие.
2. Если дом находится в холодном регионе.
3. Если толщина стен менее 300 мм.
4. Если стены из газобетона высокой плотности D600 и выше.
5. Если в стенах толстые швы и множество мостиков холода.

Особенности

Сегодня замечается активное внедрение готовых деталей для оформления жилых построек. При этом, наружная отделка дома из газобетона практически не сказывается на стоимости строительных работ и не ухудшает эксплуатационные свойства жилища. Связано это с тем, что многие мастера отказываются от нанесения финишного отделочного слоя или монтажа навешиваемых экранов, которые скрывают неровности и визуальные дефекты.

Выбирая материалы для отделки, необходимо учитывать тот факт, что газобетон пропускает пар и впитывает влагу. А поскольку блоки характеризуются высокой степенью теплозащиты, их необязательно дополнительно утеплять.

Вариантов — масса, и каждый предполагает свои преимущества и недостатки.

Плюсы и минусы

На тематических форумах нередко встречаются высказывания, что отделка фасада дома из газобетонных блоков может играть только эстетическую роль. Однако подобный слой не только придает дому ухоженный вид, но и усиливает влагостойкость и продлевает его эксплуатационный срок.

Однако к отделочному материалу предъявляются жесткие требования, которые ограничивают выбор оптимального решения. Если игнорировать их, неправильно выполняя отделку, можно столкнуться с проблемой растрескивания и деформации стен.

Виды материалов для отделки фасадов

Перед тем как перейти к разбору отделки, необходимо обозначить, что газобетон – это разновидность легких ячеистых бетонов с высоким показателем паропроницаемости. То есть, собранные из этого материала стены хорошо «дышат». Именно с учетом данного показателя и надо проводить отделочные работы.

Штукатурка

Это самый простой на первый взгляд отделочный процесс. Но есть у него несколько моментов, которые надо учитывать:

1. Традиционные цементные штукатурки для отделки газобетона не подойдут. Последний из раствора моментально впитает влагу за счет высокого показателя влагопоглощения. Поэтому нанесенный штукатурный слой покроется трещинами или вообще отслоится. Никакая грунтовка здесь не поможет.
2. Для отделки фасадов из газобетонных блоков разработаны специальные штукатурные смеси на основе добавок, препятствующих впитыванию влаги. На их упаковках производители так и пишут – для газобетонных блоков.
3. Внешняя отделка стен снаружи сопряжена с подготовкой отделываемой плоскости. Газобетонная подвергается подготовке также. Только для этого применяются специальные грунтовки по газобетону.

Сам технологический процесс оштукатуривания стандартный. Он включается в себя установку и крепление штукатурной сетки. Без этого элемента не обойтись, потому что газобетонные блоки имеют очень гладкую и ровную поверхность, так что сцепление ее со штукатурным раствором будет минимальным. Сетка усиливает сцепляемость. Обязательно устанавливают маяки в виде металлических профилей, между которыми и наносят штукатурный раствор.

Что касается отделки, то в плане использования штукатурки можно подойти к вопросу с разных позиций. К примеру, провести покраску фасадными красками, или использовать декоративную штукатурку, в состав которой входят минеральные добавки в виде каменных гранул, стеклянные шарики и другие декоративные материалы. Сегодня популярная отделка стен снаружи короедом.

Облицовка кирпичом

Облицовка кирпичом дома из газобетона – еще один традиционный способ защиты пористого материала. Вот достоинства этого варианта:

• кирпич – материал прочный с хорошими звуко- и теплоизоляционными характеристиками;
• у него высокая несущая способность;
• внешний вид – презентабельный;
• легко выдерживает негативное воздействие атмосферных осадков, солнечных лучей и ветра.

Но сам процесс облицовки не так прост по сравнению со штукатуркой. Для этого нужен опыт и квалификация. И если вас уверяют, что процесс облицовки кирпичом можно провести своими руками – не верьте. Ведь кладка – это не только уложить кирпич красиво, нужно добиться гибких связей для облицовочного кирпича и газобетона. А для этого необходим опыт.

При этом надо отметить, что кирпичная облицовка – это огромные возможности в декоративном оформлении фасада дома из газобетонных блоков. И каждый из них будет неповторим. К минусам данного вида отделки можно дополнительно добавить – высокую цену в сравнении со штукатуркой.

Если есть необходимость увеличить теплоизоляционные свойства газобетонного строения, можно использовать технологию облицовки кирпичом дома из газобетона с утеплителем. Эта технология разнообразием не блещет. Обычно в кладочный раствор добавляют теплоизоляционный материал – перлит или вермикулит, редко пенополистирольную крошку.

Внимание! Использовать кирпич для облицовки построек из газобетонных блоков можно только в частном домостроении высотою не больше двух этажей. При этом использование штукатурной сетки – обязательное условие.

О штукатурной сетки надо сказать отдельно. Этот армирующий пояс обязательно должен устанавливаться на стены, если их отделка связана с мокрыми технологиями.

Клинкерная и керамогранитная плитка

Оба материала друг от друга отличаются разительно не только по эксплуатационным характеристикам, но и по внешнему виду, и по цене. А вот технология их укладки на стены одинаковая. Какая лучше облицовка из двух, сказать трудно. Все зависит от вкусовых пристрастий хозяина дома. Просто надо отметить, что клинкерная плитка облает небольшим количеством декоративного оформления. В этом плане керамогранит представлен на рынке огромным разнообразием.

Сама технология облицовки дома из газобетона клинкерной плиткой или керамогранитной ничем друг от друга не отличаются. Она проще чем кирпичная, дешевле. Обе плитки представляют собой тонкий материал с небольшим весом, что снижает нагрузки на фундамент. Они обладают более высокими прочностными характеристиками, чем кирпич. Легко противостоят природным нагрузкам.

Если говорить непосредственно об укладке клинкерной плитки на газобетон (и керамогранита соответственно), то, как уже говорилось выше, на стену сначала устанавливают сетку (лучше синтетическую), которую крепят в газобетонной стене саморезами или гвоздиками. Благо бетон это делать позволяет без высверливания монтажных отверстий. В качестве кладочного раствора используют специальную смесь, предназначенную именно для газобетонных поверхностей.

Но есть у двух плиток одно различие. Клинкерная имеет небольшие размеры, поэтому работать с ней сложно. Керамогранит обладает большими габаритами, так что его укладка на стену – процесс более упрощенный. Сегодня на рынке представлена технология облицовки стен керамогранитом сухого типа. Это когда плитка укладывается на обрешетку. Этот вариант намного проще, если говорить о его проведении своими руками.

Кстати, когда стоит задача – утепление и облицовка фасада керамогранитом, то данная технология – оптимальное решение. В этом случае плитка на газобетон не укладывается. Между ней и стенами остается воздушный зазор, который можно заполнить теплоизоляционным материалом. Эта технология не только проще в исполнении, она позволяет ремонтировать облицовку без разбора большого количества облицовочного материала.

Клинкерная плитка на газобетон укладывается только по мокрой технологии.

Сайдинг

Переходим к отделке фасадного газоблока по сухим технологиям. Ярким представителем этой категории отделочных материалов является сайдинг: пластиковый, металлический, керамический, цементный и деревянный. Когда ставиться вопрос, чем отделать газобетонный дом своими руками без сложных строительных операций, то именно обшивка здания сайдингом является таковой.

У каждой разновидности этого отделочного материала свои минусы и плюсы. К примеру, металлический, цементный и керамический – это стопроцентная пожаробезопасность. Виниловый сайдинг – это огромное разнообразие декоративного оформления. Деревянный – это природная красота структуры дерева. Хотя сегодня новые технологии дают возможность все виды сайдингов оформлять практически под любые природные материалы.

Отдельной группой стоят термопанели, изготавливаемые по типу декоративного теплоизоляционного материала. Внешний слой – это плитка: клинкерная или каменная, задний слой – утеплитель, а между ними располагается основа в виде плиты ОСП.

Необходимо отметить, что все выше обозначенные материалы относятся к большой группе вентилируемых фасадов. То есть, это варианты наружной отделки, которые к отделываемой стене не прикрепляются. Для этого собирается каркас из металлического профиля или деревянных реек, на который панели и крепятся. Между отделкой и газобетонной стеной остается зазор, выполняющий в данном случае функции вентиляции. Выходящий сквозь блоки из внутренних помещений теплый и влажный воздух тут же выводится через зазор за пределы отделочной конструкции. Получается так, что конденсировать влага на газобетонных стенах не будет, а значит, прослужат они долго.

Как правильно проводится монтаж вентилируемого фасада.

1. Собирается каркас в виде вертикально установленных профилей, расстояние между которыми определяется длиною сайдинга. К примеру, у стандартного металлического материала длина равна 3 м. Значит, монтаж элементов каркаса проводится или через 0,5 м, или через 0,6 м.
2. Обязательно устанавливаются профили по периметру оконных и дверных проемов.
3. Если обшивка газобетона проводится с утеплением, то после сборки каркасной конструкции надо провести закладку теплоизоляционного материала. В зависимости от выбранного вида последнего решаются дополнительные задача, касающиеся защиты утеплителя. В основном это касается минеральной ваты, которую с задней стороны надо закрыть гидроизоляционной пленкой, а с передней пароизоляционной мембраной.

Внимание! Так как собирается вентилируемый фасад, то между утеплителем и поверхностью газобетонной стены надо оставлять зазор.

Сам процесс монтажа сайдинга сложностью не отличается. Для этого в материале в заводских условиях делаются монтажные отверстия, через которые проводится крепление к каркасу. Главное – установит панели точно по горизонтали. Панели всех видов сайдинга соединяются между собой замком паз-шип. Это не только прочное скрепление, но и незаметный шов, плюс удобства проведения монтажа.

Вагонка

Этот деревянный облицовочный материал можно отнести к категории сайдинга. Хотя в реестре строительных материалов он выступает, как отдельная группа. Что можно сказать о вагонке по газобетону. Никаких ограничений в ее применении по облицовке газобетонного дома нет. Относится этот материал к технологии вентилируемых фасадов. Поэтому монтируют ее на каркасную обрешетку, как и другие виды сайдингов.

Но есть к ней некоторые требования:

• обязательная обработка антисептическим и антиперенным составом;
• выбор сухого пиломатериала как для каркаса, так и для облицовки;
• внешняя защитная покраска или лакировка от негативного воздействия атмосферных осадков;
• оптимально – если крыша дома из газобетона будет с большим карнизом, который собой будет прикрывать стены, обшитые вагонкой.

Материалы для утепления: марки, виды, характеристики

Для утепления газосиликатных стен имеется широкий выбор материалов, которые имеют свои преимущества и недостатки.

Синтетические утеплители или на основе природных минералов имеют массу положительных свойств:

• не изменяют форму под воздействием влаги;
• не гниют;
• имеют долгий срок эксплуатации;
• имеют низкую теплопроводность.

В большей мере такими свойствами обладают: минвата, пенополиуретан, пенопласт, пенополистирол. Следует также упомянуть о термопанелях. Появился данный материал на рынке сравнительно недавно. Термопанели характеризуются высокими свойствами и придают зданию отличный вид. Однако стоимость термопанелей гораздо выше стоимости других утеплителей.

Материалы выпускаются в форме плиты, что удобно для утепления стен дома. Для того чтобы сделать правильно выбор, необходимо сравнить характеристики газосиликата и перечисленных утеплителей.

При выборе теплоизоляционного материала для утепления газосиликатных стен снаружи необходимо ознакомиться с их преимуществами и недостатками.

Пенопласт

Распространенный материал для утепления фасада. Пенопласт характеризуется хорошими теплоизолирующими способностями, а также ветрозащитными и звукоизоляционными свойствами. Материал удобен в транспортировке и имеет легкий вес. К тому же он дешевый и отличается простым монтажом. Для газоблоков лучше использовать пенопласт толщиной 100 мм. Пенопласт не изменяет свои свойства длительное время.

Плиты пенопласта

Важнейшим показателем качества пенопласта является его плотность. Оптимальной плотностью материала для утепления фасада снаружи является от 15 до 25 кг/м3. Обычно такую плотность имеет пенопласт марки ПСБ-С-25.

Минеральная вата

Данный теплоизоляционный материал пропускает пар и является наиболее востребованным в строительстве. Он не только защитит стены, но и продлит срок службы газоблоков, а также позволит избежать проблем, которые могут возникнуть при монтаже внутренней теплоизоляции. Минеральная вата как утеплитель характеризуется высокими звукоизоляционными свойствами, а также огнестойкостью.

Минеральная вата является одним из популярных теплоизоляционных материалов

Минвата реализуется под разными марками, например, KNAUF, ISOVER, URSA. Толщина плиты может составлять до 200 мм.

Пенополиуретан

Относится к группе пористых газонаполненных полимеров в основу которых входят полиуретановые составляющие.
Пенополиуретан отличается высокими техническими характеристиками

Отличается механической прочностью, легкостью и способностью к расширению. Этот материал удобно наносить и использовать в работе. Однако пенополиуретан характеризуется низкой пожаростойкостью. К тому же этот материал боится многих кислотных и щелочных растворов.

Пенополистирол

Для производства материала используется газ, благодаря которому создается объем. Характеризуется низкой теплопроводностью, паропроницаемостью и влагостойкостью. Материал долговечен и безвреден. Существуют огнестойкие сорта материала, которые при воздействии пламени могут затухать.

Газосиликат является паропроницаемым, т.е. пропускает водяные пары. Чтобы сохранить это свойство, важно паропроницаемость утеплительного материала была не менее, чем у фасада из газосиликатных блоков.
Пенополистирол активно применяется для утепления не только стен, но и пола, крыши, потолка

Пенопласт и пенополиуретан отличаются низкой паропроницаемостью, а базальтовая вата пропускает пар и помогает вывести его из утеплителя. Поэтому чаще всего используют минвату. Можно использовать и другие утеплители, однако будут дополнительные расходы на систему принудительной вентиляции.

Важно! Чтобы рассчитать количество выбранного утеплителя рекомендуется исходить из общей площади всех стен. Далее от полученной суммы нужно вычесть размеры всех окон и дверей. При этом важно, чтобы был запас не менее 5%. Излишки материала всегда можно использовать в хозяйстве.

Какую толщину утеплителя выбрать

Чтобы определиться с толщиной утеплителя, нужно выяснить — какое требуемое тепловое сопротивление стен нужно для вашего региона, и через какое время утепление себя окупит.

Бывает, люди утепляют свои дома тонким слоем утеплителя по 40, 30 и даже 20 миллиметров. Что есть большой ошибкой в плане целесообразности и окупаемости. Чем толще слой утепления, тем меньшими будут расходы на отопление в будущем.

Стоит понимать, что стоимость клея, пены, дюбелей, сетки, штукатурки и работы не зависят от толщины утеплителя. То есть, большой экономии на материалах и работе между толщиной в 30 мм и 100 мм не будет. Зато утепление будет отличаться в разы. Поэтому, на толщине утеплителя экономить точно не стоит.

Более того, чтобы точка росы сместилась из стены в утеплитель, толщина утепления должна составлять около 100 мм.

Оптимальной, экономически оправданной толщиной утеплителя для газобетонных стен является 100 мм.

Если стены дома выполнены из блоков высокой плотности от D600 и выше, или же если толщина стен составляет всего 200, то можно использовать и 150 мм утеплтеля.

Когда нужно проводить утепление газобетона

Газобетонные стены нельзя утеплять сразу же после их возведения. Дело в том, что свежий заводской газобетон является очень влажным, и эта влага должна куда-то испариться. Из толщи стены влага выходит и внутрь дома и наружу, но что будет, если закрыть внешнюю часть стены утеплителем, к примеру пенопластом? Вся влага останется в стене и будет выходить внутрь дома, создавая там повышенную влажность, плесень и прочие неудобства.

Стоит отметить, что влажная стена хуже удерживает тепло в доме, и при отрицательных температурах вода в стене превращается в лед, незначительно сокращая срок службы газобетона.

С минеральной (каменной) ватой дела обстоят лучше, ведь она обладает хорошими паропроницаемыми свойствами и выводит лишнюю влагу. Но тогда сам газобетон закрывается от обдувания ветров, и сохнет намного дольше. Плюс к этому, сама минеральная вата становится более влажной, ухудшая свои теплоизоляционные свойства.

В общем, перед утеплением газобетона минеральной ватой, нужно подождать 2-6 месяцев, а для пенопласта лучше выждать 6-12 месяцев.

На скорость высыхания газобетона влияют следующие факторы:

1. Толщина стены
2. Температура воздуха
3. Количество осадков
4. Сила обдуваемых метров

Варианты исполнения отделки фасада зданий, возведенных из газобетона

Набор вариантов отделки фасада, возведенного из газобетонных блоков достаточен для того, чтобы озадачить застройщика уже на стадии знакомства с ним. При правильной технической обработке и соблюдении требований, любое покрытие будет сочетать в себе высокие эксплуатационные характеристики и привлекательный внешний вид.

Оштукатуривание наружных стен из газобетонных блоков

Наиболее распространенным способом наружного оформления является штукатурка дома из газобетона с последующей окраской.

Первым этапом станет выбор штукатурной смеси, ассортимент которой представлен в широком диапазоне. Использовать стоит только специализированные составы, подходящие для газобетонного блока.

Они несколько отличаются от обычных штукатурок, в первую очередь, своей легкость, что обусловлено особым составом компонентов.

Такие смеси обладают рядом особенностей:

• Прочность легкой штукатурки снижена, по сравнению с цементным раствором. Специалисты не рекомендуют использовать ее для отделки цокольных, а также подвальных поверхностей;
• Минеральные штукатурки отличаются повышенной устойчивостью к образованию трещин при усадке;
• Особым преимуществом являются повышенная паропроницаемость и высокий уровень способности к удержанию тепла

Оштукатуренные стены фасада газобетонного дома

Внешняя отделка газобетонного дома штукатуркой содержит ряд этапов:

1. В первую очередь требуется подкорректировать все недостатки стены: исправить неровности, возможные сколы.
2. Далее поверхность очищают от пыли и грязи, в противном случае качество сцепления будет заметно ухудшено.
3. Для улучшения адгезии основания, поверхность газобетонного блока рекомендуется покрыть слоем грунтовки глубокого проникновения
4. Первый слой штукатурной смеси наносят полутерком равномерным слоем, в который вдавливается сетка из стекловолокна, выполняющая функцию армирования.
5. Следом наносится следующий слой и выравнивается.
6. После полного застывания штукатурного состава, его можно обработать методом зачистки.

Готовые стены можно в последующем окрасить.

Варианты фактуры фасадной штукатурки

Если толщина стен оказывается недостаточной, производят утепление. В качестве материала может быть использован пенопласт и его разновидности, минеральная базальтовая вата, пенополистирол.

Обратите внимание! Утепление и штукатурка фасада дома из газобетона должно проходить в теплое время года, при температуре от 5 до 30 градусов.

Наружная отделка стен из газобетонных блоков

Применение кирпича в качестве облицовочного материала

Для тех, кто особенно ценит долговечность конструкции, лучше всего подойдет кирпичная облицовка. Материал достаточно дорогостоящий, однако с его помощью, конструкция будет оставаться в неизменном виде десятки лет.

Технология с применением кирпича имеет свои особенности и характерные черты:

• Кирпичная отделка дома из газобетона снаружи предполагает наличие определенных навыков и мастерства. Процесс достаточно трудоемкий и технологически сложный.
• Благодаря существованию большого количества способов по обработке кирпичей, облицовку стен можно выполнить в особенном стиле, придать отличный от других построек рельеф и структуру.
• Данный тип отделки пригоден исключительно только для малоэтажного домостроения, в остальных случаях используется метод имитации.
• При планировании облицовки здания кирпичом, работы должны планироваться еще на стадии устройства фундамента. Эта необходимость возникает вследствие достаточно большого веса кирпича, который обеспечит дополнительную нагрузку на основание.

При облицовке, кирпичную кладку необходимо прикрепить к основной стене из газобетона, это можно сделать, используя один из известных способов:

1. Во время кладки газобетона, между швами зажимают металлические нержавеющие пластины, которые будут в последующем выступать связующим звеном между кирпичом и блоком. Данный метод актуален при укладке блока на раствор.
2. Второй вариант заключается в креплении к уже готовой стене полос из нержавейки с перфорацией. Данный способ подходит в случае использования клея при кладке.

Схема облицовки фасада из газобетонных блоков кирпичом

Помимо нержавеющих пластин также применяют гвозди, их забивают напрямую в кладку в виде буквы V и оцинкованную сетку. Последнюю фиксируют во время проведения работ по возведению стен так, чтобы некоторая ее часть выступала.

В последующем процесс самой отделки предполагает кладку кирпича на нужном расстоянии от стены с образованием зазора, необходимого для циркуляции воздуха.

Зазор при облицовке кирпичом

В дополнительном оформлении кирпич более не нуждается. С его помощью жилище обретет не только безупречный вид, но и долговечность, прочность в эксплуатации.

Технология мокрый фасад

Наружная отделка дома из газобетона может быть выполнена с использованием технологии мокрого фасада. Название, конечно, немного странное, но оно не отражает суть метода. Он связан с оштукатуриванием поверхности, но по определенной технологии.

Данный вид оформления может обеспечить:

• Повышение показателя теплопроводности
• Улучшение звукоизоляционных свойств
• Свободу выбора в декорировании
• Скрытие швов на стыках

Конструкция состоит из:

1. Слоя теплоизоляционного материала
2. Армированной сетки, которая монтируется непосредственно на теплоизоляцию
3. Декоративная штукатурка для нанесения на поверхность стены

Данная технология достаточно проста в исполнении и не требует больших затрат. Она способна обеспечить сохранение свойств газобетонного блока на протяжении длительного периода времени.

Мокрый фасад

Защитное окрашивание

Наиболее бюджетным вариантом является отделка фасада газобетонного дома путем окрашивания. Для этой цели существуют специальные фактурные краски, обладающие способностью паропроницания.

Однако даже самый недорогой материал, ввиду требуемого количества, может оказаться весьма затратным. Но выход есть. В качестве начального слоя можно использовать подкрашенную колером шпатлевку, а краску оставить на финишный слой.

Данный предполагает определенное планирование. Для того, чтобы стены не пришлось дополнительно корректировать, качество кладки блоков должно быть приближено к идеальному. Все неровности и иные погрешности предварительно замазывают и затирают, готовя поверхность к нанесению эмульсии.

Фото окрашенного фасада

Облицовка с отступом, или что такое вентилируемый фасад

Вентилируемым фасадом (облицовкой на относе) называют отделку, при которой материал монтируется на расстоянии, благодаря которому пары смогут беспрепятственно удаляться из стены. Если в образуемое пространство не закладывается утеплитель, ширина вентзазора составляет 40 мм. При необходимости утепления, к нему ещё добавляется 50-150 мм, в зависимости от толщины теплоизоляционных плит.

В остальном структура вентфасада зависит от типа, формы и веса материала, декорирующего фасад. Вариантов всего два:

1. Навесные материалы, которые по принципу экрана фиксируются к обрешётке.
2. Кирпич, для опоры которого требуется фундамент.

Рассмотрим подробнее, чем и как правильно обшить дом из газобетона снаружи дешево и красиво.

Отделка по каркасу: сайдингом, вагонкой, модульными панелями

Существует немало всевозможных фасадных материалов, которые можно монтировать по обрешётке. Например, это различные виды доски:

• Деревянная вагонка (бывает и пластиковая) с разнообразными сечениями: американка, блок-хаус, имитация бруса. Отличительной особенностью такой доски является наличие пазов и шпунтов, посредством которых элементы облицовки соединяются между собой.
• Планкен – это термообработанная доска, которая может монтироваться как встык, так и с зазором, обеспечиваемым за счёт специальных креплений. Идеальный вариант для газобетонных стен!
• Декинг. Натуральная или композитная доска для террасных покрытий, которую благодаря красивому внешнему виду уже давно стали применять для дизайна фасадов. Этот материал так же может монтироваться с зазором, что делает его востребованным именно при облицовке ячеистобетонных стен.

Сайдингом называют длинномерные или модульные панели, крепление которых друг к другу осуществляется за счёт замковых соединений. Существует немало разновидностей таких панелей, которые могут имитировать формы доски или бревна, черепицы, каменной или кирпичной кладки и даже декоративной штукатурки.

Материалы изготовления сайдинга могут быть самыми разными: металл, ПВХ, полипропилен, усиленный фиброй цемент и даже керамика с самоочищающимся покрытием. Так что, с помощью сайдинга дому можно придать абсолютно любой внешний вид. Самые дешёвые из перечисленных панелей полимерные, самые дорогое – керамические.

Разновидности подсистем

Так как технологии монтажа зависят от типа применяемого материала, в работе следует руководствоваться инструкцией его производителя – во всяком случае, когда используется комплектная система. Наша задача состоит в том, чтобы разъяснить, по какому принципу вентфасад структурируется.

Любой навесной материал крепится на пояса обрешётки (подоблицовочные направляющие), которые могут крепиться как непосредственно к основанию, так и через кронштейны или подвесы. Подсистема может быть деревянной, формируемой из реек или брусков шириной 40 мм. Толщина элементов обрешётки может варьироваться в пределах 15-40 мм.

Подобную отделку можно начинать практически сразу по окончании строительных работ. Но если газобетон ещё влажный, под бруски, дабы избежать гниения дерева, необходимо подкладывать кусочки гидроизоляционного материала. Если отделка осуществляется через месяц-другой, необходимость в прокладках отпадает — и даже наоборот, газобетон начнёт вытягивать влагу из бруса.

Второй вариант обрешётки – металлический. Она собирается из тонкостенных стальных профилей с оцинкованным покрытием. Их недостаток заключается в том, что у металла низкая теплоёмкость и высокая теплопроводность, из-за чего на его поверхности образуется конденсат. В таких системах должна быть предусмотрена возможность для оттока воды, а крепления к газобетону всегда выполняются через гидроизоляционные прокладки.

Как крепить вентфасад к газобетону

Расстояние между поясами обрешётки задаётся в зависимости от того, какой размер и форму имеет навешиваемый материал. Для погонажного (вагонка, планкен, сайдинг, декинг) обычно шаг делается кратным длине газоблока (600 или 625 мм). Но он может быть и уменьшен, если материал имеет существенный вес – например, фиброцементные панели.

• Деревянную обрешётку можно крепить к газобетону оцинкованными гвоздями. Длина подбирается в зависимости от плотности газобетона и толщины бруска – нужно чтобы не менее 50-60 мм заходило в кладку. В каждой точке крепления забивается два гвоздя, но не параллельно друг к другу, а под углом 50-60 градусов.
• Соответственно угол между ними и плоскостью стены составит около 30 градусов. При таком подходе к креплению, гвозди образуют якорь, в котором если начнёт перемещаться одна ось, вторая напряжётся и начнёт работать на изгиб. Это обеспечит устойчивость к вырыву больше 1 кН (на срез от 0,5 кН) — но при условии, что класс прочности газоблоков не менее В2.
  Мнение эксперта
  Виталий Кудряшовстроитель, начинающий авторЗадать вопрос

  На заметку: По российскому ГОСТ класс прочности на сжатие В2 является допустимым для неавтоклавных блоков при плотности от 700 кг/м³, и для автоклавных при плотности от 500 до 700 кг/м³. Однако современные газоблоки, изготавливаемые по европейским технологиям, могут иметь такую прочность даже при плотности 300-400 кг/м³. Обращайте на это внимание изначально, ещё при покупке кладочного материала.

• Геометрия металлических профилей, даже если у них Z-образное сечение, не позволяет производить якорное крепление гвоздями. Поэтому, чтобы их смонтировать, к кладке сначала фиксируют опорные пластины из пластика или древесного материала: фанеры, OSB, брусковых плашек. Размер проставки – 40*40 мм, толщина 10 мм. К ней уже направляющий профиль крепится саморезами.
• В качестве крепежа по газобетону используют пластиковые дюбели с крупной резьбой по внешнему контуру, которые вворачиваются в просверленные предварительно отверстия. В продаже можно видеть прекрасные образцы таких дюбелей под брендами Сормат, Фишер, Вензо. У них очень высокое сопротивление срезу и вырыву, поэтому крепление можно производить на бетоне любой плотности, даже D300.
  Мнение эксперта
  Виталий Кудряшовстроитель, начинающий авторЗадать вопрос

  На заметку: При наличии идеально ровной вертикальной плоскости, которую в принципе и образует газобетонная кладка, некоторые виды навесных материалов могут крепится прямо к основанию. Чаще всего так монтируются термопанели, но иногда и длинномерный материал. В этом случае, в качестве прокладок так же используется битумизированный материал, а крепление может производиться непараллельными парными гвоздями. Элементы облицовки рекомендуется устанавливать вразбежку, оставляя для выхода паров открытые зазоры.

Облицовка кирпичом с вентзазором

Кирпичная кладка по частоте применения уступает разве что штукатурке – и только потому, что она дороже. Что касается длительности срока службы и её эксплуатационных качеств, то соперничать с лицевым кирпичом может мало какой материал. При монтаже кирпича с отступом, между ним и газобетонной стеной тоже образуется вентзазор. Для притока воздуха в нижней части кладки оставляют незаполненные раствором вертикальные швы или делают специальные продухи.

• В силу большого веса такая облицовка должна опираться на фундамент, поэтому данный вид отделки обычно проектируется вместе с домом. Сделать это позднее будет проблематично, если фундамент не рассчитан на это ни по нагрузкам, ни по ширине. Кирпич должен иметь достаточно места для опирания. Строительные нормы допускают свешивание облицовки с фундамента, но не больше чем на 1/3 ширины кирпича (40 мм). Поэтому при необходимости облицевать уже эксплуатируемое здание, приходится заливать дополнительную ленту фундамента.
• Решить этот вопрос можно и с помощью специальных стоечно-ригельных или консольно-балочных систем из нержавеющей стали, в которых профили имеют форму уголка с широкой площадкой, на которую и укладывается кирпич. То есть, нагрузки от веса кладки здесь воспринимает каркас, а не фундамент. Кладка при этом ведётся классическим способом, с перевязкой швов, и даже утеплением. Для образования жёсткой монобалки три нижних ряда армируются.
• Такие системы имеют массу преимуществ, однако на наш взгляд, на газобетонных фасадах их лучше не применять в силу низкой прочности материала. Масса кирпичной кладки создаёт значительные нагрузки, для чего необходимо повышать плотность основания. А с её увеличением повышается и коэффициент теплопроводности, делая стены более холодными.

Так что, лучше использовать для опоры фундамент. В крайнем случае, нормы допускают опирание облицовки на бетонную армированную отмостку, в которой предусмотрен вдоль стен ровный участок без уклона. Для устойчивости кирпичного облицовочного слоя используют стальные либо полимерные гибкие связи.

Варианты теплоизоляции помещений снаружи

Чтобы утеплить стены из газосиликата, нужно использовать один из двух доступных вариантов. Они такие:

• Технология мокрого фасада;
• Технология сухого фасада (вентилируемого).

Рассмотрим каждый из вариантов.

Техника мокрого фасада

Мокрым способ назван не зря, так как он связан с грязными и мокрыми работами. Утеплительный пирог в данном варианте выглядит так:

• Стена из газосиликатных блоков;
• Слой утеплителя;
• Слой клея, в который утапливается армирующая стеклосетка;
• Финишный клеевой слой;
• Отделка фасада (шуба, короед или другие виды структурной штукатурки).

Важно! Слой армирующей сетки не позволяет клеевой массе давать трещины и отслаиваться от поверхности.

Чаще всего новички в строительном деле прибегают именно к такому варианту. Его легко сделать самому, особенно, если есть навыки работы со штукатуркой. Главное, соблюдать технологию и придерживаться рекомендаций. Весь процесс выполняется исключительно в теплую пору.

Техника вентилируемого фасада

Этот способ несколько сложнее и затратнее, но его считают надежнее. К тому же отделочный слой не ограничивается использованием штукатурки, а появляется масса вариантов отделки дома из газосиликатного блока. Что касается схемы утепления, то она такая:

• Наружная стена из газосиликата;
• Система крепления или каркас, сделанный из металла или дерева;
• Слой теплоизоляции;
• Влаговетрозащитная мембрана или пленка;
• Вентиляционный зазор, толщиной не меньше 4 см;
• Декоративный слой (стеновые панели, сайдинг, металлические кассеты, вагонка, имитация бруса и т. д.).

Самое сложное в работе – выстроить каркас с точной выверкой поверхности фасада. Если сделать что-то не так, проявятся неровности. Преимущество способа в разнообразии вариантов облицовки газосиликатных стен, а также в возможности осуществлять утепление газосиликатных стен при отрицательных температурах (до -7 градусов).

Схемы утепления газобетона каменной ватой

Каменная вата и облицовочный кирпич

Каменная вата и сайдинг

Завершающие моменты и рекомендации

Газосиликатные блоки — отличный кладочный материал, однако, приобретать его следует у проверенных производителей, при наличии сертификата соответствия, чтобы не выкинуть деньги на некачественный материал кустарного производства.

При выполнении работ следует помнить о том, что этот материал имеет малую механическую и ударную прочность, применение ударного инструмента пита перфоратора недопустимо.

Так как блоки имеют большое влагопоглощение, перед началом наклеивания утеплителя желательно их гидрофобизировать специальной грунтовкой.

Вывод

Самостоятельное утепление газосиликатных стен снаружи и изнутри занятие ответственное, в завершении хочу еще раз напомнить, что гидроизолировать наглухо эти стены нельзя, они должны «дышать». На фото и видео в этой статье собрана дополнительная информация. Если у вас остались вопросы или вы хотите что-либо добавить, пишите в комментарии, пообщаемся.

Источники

• http://stroy-gazobeton.ru/85-kak-i-chem-uteplyat-dom-iz-gazobetona
• https://1beton.info/maloetazhnoe/otdelka/otdelka-doma-iz-gazobetona-snaruzhi
• https://betonov.com/vidy-betona/gazobeton/naruzhnaya-otdelka-doma-iz-gazobetona.html
• https://ZnatokTepla.ru/utepliteli/uteplenie-sten-iz-gazosilikatnyh-blokov-snaruzhi.html
• https://beton-house.com/stroitelstvo/iz-gazobetona/otdelka/fasad-doma-iz-gazobetona-62
• https://full-houses.ru/osobennosti-otdelki-doma-iz-gazobetona/
• https://strir.ru/uteplenie/steny-is-gazosilikatnyh-blokov
• https://1pofasadu.ru/uteplenie/doma-iz-gazosilikatnyh-blokov-snaruzhi.html
• https://obustroeno.com/instrum-i-material/sten-material/blok-yach-beton/60032-kak-uteplit-dom-iz-gazosilikatnyh-blokov

[свернуть]

НВФ на стенах из пенобетона

   Вряд ли будет преувеличением сказать, что современное строительство невозможно представить без таких универсальных материалов, как пенобетон и газобетон. Практикой доказано, что пенобетонные блоки позволяют возводить значительные по своему объему конструкции в кратчайшие сроки при сравнительно низкой стоимости, благодаря чему используются в социальном строительстве. Однако ячеистый бетон, к которому относятся пенобетон и газобетон, обладает относительно невысокими плотностью и прочностью – а значит, требует особого подхода с точки зрения крепежа НВФ.

   История производства пенобетона в нашей стране берет свое начало еще в 1980-х гг. Ученые, разрабатывая новые технологии, исходили из необходимости создания выгодного в производстве и обладающего при этом высокими эксплуатационными характеристиками материала нового поколения. Так появилась технология производства пенобетона, который представляет собой искусственный пористый (ячеистый) материал. Основу пенобетона составляет раствор из пены, воды, цемента и песка. Благодаря наличию пены в основе затвердевший пенобетон наполнен воздухом, равномерно распределенным по замкнутым ячейкам, что обеспечивает его легкость. Такая структура определяет ряд высоких физико-механических свойств ячеистого бетона и делает его весьма эффективным строительным материалом.
   Разлитый по формам и затвердевший или резанный после затвердевания на блоки, пенобетон превращается в пеноблоки.
Пеноблок является достойной альтернативой классическим материалам и помимо невысокой стоимости сочетает в себе множество положительных качеств.
   Удобство и быстрота монтажа – относительная легкость пустотных материалов, большие размеры блоков и высокая точность линейных размеров значительно облегчают и увеличивают скорость кладки.
   Тепло- и звукоизоляция – благодаря своей ячеистой структуре пустотные материалы обладают высокой способностью к поглощению звука и являются эффективным утеплителем, сохраняющим оптимальный, не зависящий от внешних условий, температурный режим помещения, что позволяет достичь существенной экономии на отоплении.
   Пожаробезопасность – пустотные материалы соответствуют первой степени огнестойкости и надежно защищают от распространения пожара. Под воздействием интенсивной теплоты на поверхность легкие пустотные материалы не расщепляются и не взрываются, как это имеет место с тяжелым бетоном.
   Надежность – пустотные материалы практически не подвержены влиянию времени.
   Экологичность – еще одно важное преимущество: пустотные материалы изготовлены из экологически чистых компонентов, и поэтому они не выделяют каких-либо опасных веществ при использовании. Во многих европейских странах существует второе название пеноблоков – «биоблоки», т.к. данный строительный материал в своей основе содержит только экологически чистое сырье и природные компоненты.
   С учетом всех этих достоинств неудивительно, что в настоящее время наблюдается тенденция увеличения объемов монолитно-каркасного строительства, т.к. данная технология по ряду своих преимуществ не только позволяет уменьшить собственный вес здания, но и снижает стоимость строительства в целом. Среди основных трудностей, возникающих при использовании пеноблоков для строительства многоэтажных зданий, специалисты называют сложность монтажа навесных вентилируемых фасадов. Дело в том, что недостаточная несущая способность пеноблоков и других легких пустотных материалов фактически исключает возможность крепления анкеров любых типов. Попытки же снижения вырывающего усилия на анкерный дюбель за счет уменьшения шага расстановки кронштейнов по фасаду приводили не только к значительному удорожанию подконструкции, но и к снижению теплотехнических характеристик здания в целом за счет увеличения количества теплопроводных включений. Более того, относительно низкая плотность подобных материалов делает применение на них обыкновенных фасадных систем попросту опасным – известны случаи, когда забитые в стену здания кронштейны можно было без особых усилий вытащить, что называется, голыми руками. Это обстоятельство не раз заставляло отказаться от применения навесных вентилируемых фасадов на стенах из пенобетонных блоков и других легких пористых материалах там, где это было бы целесообразно и экономически выгодно – в строительстве общественных зданий, социальных объектов, жилых домов.
   Логичным выходом из сложившейся ситуации стала разработка специальных фасадных систем, предназначенных для зданий, стены которых выполнены из легких пористых материалов, – ее крепление осуществляется к межэтажным железобетонным плитам перекрытий или другим несущим поперечным конструкциям.
   Основой таких НВФ является каркас, образованный горизонтальными и вертикальными профилями (направляющими), либо только вертикальными и опорными кронштейнами.
   Усиленная конструкция кронштейна позволяет крепить концы профилей в одном кронштейне, сохраняя при этом принцип свободы перемещения одного из них. Повышенная несущая способность и высокая устойчивость направляющих к ветровым нагрузкам достигаются за счет их специальной формы. А благодаря оригинальному решению стыкового узла вертикальных направляющих температурные деформации системы происходят без нарушения ее целостности.
   Расчет несущей способности фасадной системы, определяющий количество несущих и вспомогательных кронштейнов и направляющих, производится с учетом максимального значения ветрового давления и высотности здания. Толщина применяемого утеплителя определяется теплотехническим расчетом и может достигать 250 мм.
   При использовании фасадных систем данного типа появляется возможность существенно уменьшить вес стеновых заполнений за счет использования облегченных материалов, уменьшить нагрузку на фундамент, а также снизить стоимость строительства в целом за счет исключения неоправданного перерасхода материалов. Вентилируемые фасады, специально разработанные для крепления в межэтажные перекрытия, легко позволяют создавать вертикальные пролеты высотой до 4 м, а при дополнительных расчетах и более, что способствует уменьшению количества используемых комплектующих (дополнительные ряды кронштейнов, анкеров, горизонтальных направляющих и т.д.).
   Благодаря совокупности всех этих качеств новые системы пользуются все большим спросом. Простота конструкции и технологичность сборки облегчает работу монтажников. Вместе с тем, применение НВФ нового поколения выдвигает повышенные требования к проектировщикам – каждый объект требует детального расчета, согласно требованиям СНиП.
Ни для кого не секрет, что сегодня одной из актуальных тем российского строительного рынка является программа «Доступное жилье». Применение легких пустотных материалов совместно с НВФ нового поколения позволит выполнить главные требования программы – масштабное строительство и доступное жилье – и повысить социальный уровень жизни в России, что благоприятно отразится на общеэкономическом состоянии нашей страны.

Аркадий Грановский, кандидат технических наук, заведующий лабораторией ЦНИИСК им В.А. Кучеренко:

«Проблема, поднятая в данной статье, несомненно, актуальна, ибо применение различных разновидностей ячеистого бетона в виде мелкоразмерных блоков в самонесущих и несущих стенах зданий при отсутствии должного контроля над их прочностью и плотностью привело к тому, что использование, например, пенобетонных блоков прочностью (как показали обследования ЦНИИСК им. В.А. Кучеренко) от В0,5 до В1,5 и плотностью ниже D500 стало массовым явлением. Автор статьи совершенно прав – крепление к таким стенам не только несущих подконструкций фасадных систем, но и просто металлических связей в трех-, двухслойных стенах недопустимо.
   В 1982 г. специалистами ряда научно-исследовательских институтов был выпущен ГОСТ 25485-82, который четко подразделил ячеистые бетоны, в зависимости от класса бетона и его плотности, на следующие виды: конструкционные, конструкционно-теплоизоляционные и теплоизоляционные. А выпущенные в 1992 г. специалистами ЦНИИСК им. В.А. Кучеренко, НИИЖБ, ЛенЗНИИЭП и НИПИ «Силикатобетон» «Рекомендации по применению стеновых мелких блоков из ячеистых бетонов» запрещали применение в самонесущих стенах ячеистобетонные блоки ниже М25 (В1,5) и плотностью менее D500.
   К сожалению, в настоящее время эти требования стали забываться. Широкое применение ячеистобетонных блоков, относящихся к конструкционно-теплоизоляционным видам, приведет к резкому снижению эксплуатационной надежности как самих стен, так и систем НВФ, которые на них будут крепиться.
Решить указанную проблему в настоящее время можно только путем строгого регламентированная применения ячеистобетонных блоков в строительстве в зависимости от его прочности и плотности».

Денис ГАВРИЛОВ
Кровля фасады изоляция №4 (15)/2008

Крепежные элементы

Дюбель для фасадов «EJOT»

Немецкие дюбели для фасадов «EJOT» специально разработаны для крепления в газобетоне. Применяются для крепления кронштейнов систем навесного вентилируемого фасада и прочих навесных деталей из металла, а также для крепления ворот, дверей, окон, водонагревательных приборов, шкафов.

Дюбели для фасадов «EJOT» обладают:

• высокой несущей способностью;
• надежной фиксацией благодаря комбинированной зоне распирания, при закручивании расклинивается геометрически; температурной и электрической изоляцией;
• универсальностью – их можно использовать как в уличных условиях, так и внутри помещения.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
SDP-RB-10S 100 мм	Сибит B2,5 ≈ 280 ÷ 350 кгс	0,6 кН

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Нейлоновый дюбель для газобетона «GB» применяется для монтажа трубопроводов, подвесных потолков, различных конструкций из дерева и металла, в том числе и для монтажа тяжеловесных конструкций. Дюбель «GB» адаптирован к любым погодным условиям, в том числе для монтажа на улице. Производится из высокопрочного нейлона. За счет спиралевидной конструкции такие дюбели для газобетона способны выдерживать высокие нагрузки.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
8 х 55 мм	Сибит В2,5 ≈ 110 ÷ 130 кгс	0,3 кН
14 х 80 мм	Сибит В2,5 ≈ 350 ÷ 420 кгс	0,7 кН

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА «KEW G7»

Дюбель для газобетона «KEW G7» изготовлен из высокопрочного нейлона. Конструкция дюбеля со специальными секциями на шейке делает его незаменимым при работе с газобетоном Сибит. Чаще всего дюбель «KEW G7» применяется при монтаже трубопроводов, консолей, решеток, электрооборудования, сантехники. Рекомендованная температурная среда для использования этого дюбеля от -40 С до +80 С.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
6 х 52 х 50 мм	Сибит B2,5 ≈ 60 ÷ 90 кгс	0,2 кН

ШУРУПЫ ПО БЕТОНУ «TORX 30»

Шурупы Torx 30 для газобетона имеют неравномерную резьбу с насечками, расположенными по всему стрежню. Это дает им особое сцепление с бетонной поверхностью. С помощью этих шурупов можно надежно качественно закреплять элементы в пористом основании из газобетона Сибит.

Шурупы по бетону могут применяться для сквозного монтажа в основания стен из газобетона, а также для других стеновых материалов, например, деревянных реек или оконных рам. Монтаж шурупа в газобетон производится путем предварительного сверления отверстия диаметром 6 мм и глубиной не менее 50 мм.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
7,5 х 92 мм	Сибит B2,5 ≈ 60 ÷ 95 кгс	0,2 кН
7,5 х 112 мм	Сибит B2,5 ≈ 80 ÷ 160 кгс	0,3 кН
7,5 х 202 мм	Сибит B2,5 ≈ 200 ÷ 340 кгс	0,6 кН

САМОРЕЗ ПО ДЕРЕВУ

Саморезы по дереву имеют крупную однозаходную резьбу и крестообразный шлиц. Изготавливаются из оксидированной стали С 1022 и покрываются фосфатом. Саморез по дереву показывает себя, как надежный крепежный материал, который точно соединяет материалы и не деформируется при вкручивании. Однако, нужно учитывать, что в условиях повышенной влажности такие саморезы могут покрываться ржавчиной.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
4,2 х 75 мм	Сибит B2,5 ≈ 50 ÷ 100 кгс	0,15 кН
4,8 х 100 мм	Сибит B2,5 ≈ 75 ÷ 120 кгс	0,2 кН

ФАСАДНЫЕ ДЮБЕЛИ «KAT N»

Фасадные дюбели предназначены для сквозного монтажа в стенах из газобетона или пустотелого кирпича. Манжета фасадного дюбеля имеет потайную цилиндрическую форму, а тело – удлиненную зону раскрытия. Это обеспечивает надежный крепеж элементов фасадных конструкций, например деревянных реек и оконных рам. Для монтажа необходимо безударной дрелью высверлить отверстие, затем поместить в него дюбель и закрутить шуруп.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
SDP-RB-10S 100 мм	Сибит B2,5 ≈ 280 ÷ 350 кгс	0,6 кН

АНКЕР ШУРУП ГБ

Универсальный крепеж для любых задач по газобетону.

Область применения:

• крепление навесного оборудования, инженерных систем и декоративных элементов;
• в качестве гибкой связи для сцепления несущих газобетонных конструкций с внешней облицовкой кирпичом;
• крепление теплоизоляции на фасаде здания в комплекте с рондолью;
• крепление водостока и иных труб и кабелей на хомутах.

Размер	Плотность АГБ	Выдерживает нагрузка на вырыв в АГБ
12 х 18 х 90 мм 12 х 18 х 130 мм 12 х 18 х 170 мм 12 х 18 х 190 мм 12 х 18 х 230 мм	D400 – 1,65 кН	D400 – 1,65 кН
	D500 – 2,12 кН	D500 – 2,12 кН
	D600 – 3,99 кН	D600 – 3,99 кН

Анкеры для крепления газобетона

---

Газобетон постепенно в нашей стране становится основным материалом для строительства частных домов, малоэтажных объектов коммерческой недвижимости. Это не удивительно, так как он характеризуется доступной ценой, отличными теплотехническими характеристиками, позволяет увеличить темпы возведения здания. Среди недостатков материала его противники часто приводят примеры, что в стену из газобетона невозможно вбить гвоздь. Но так ли часто это необходимо делать, ведь большинство строителей предпочитают применять при монтажных работах анкеры из нержавеющей стали или пластмассовые дюбеля. Газобетон специфические материал, но производители крепежной техники учитывают его особенности и предлагают широкий выбор продукции для надежной фиксации различных конструкций к газобетону.

Основные особенности анкеров для газобетона

Для того чтобы анкер надежно держался в пористом материале невысокой прочности, он должен иметь особую форму. Чем сложнее поверхность имеют анкеры из оцинкованной стали или пластиковые дюбеля, тем надежнее они будут держаться в газобетоне. Наиболее распространенной крепежной продукцией для оснований из этого материала являются клиновые анкера, причем зона распора у них обычно находится на самом конце, а их длина обязательно должна быть значительной. Крепеж длиной в 5-8 см лучше не использовать (если конечно речь не идет о перегородках). Наиболее оптимальными являются анкера 10-15 см, которые обеспечивают надежное крепление.

В силу специфики газобетона лучшим крепежом для этого материала являются химические анкера. Смола заполняет мельчайшие поры, а их в пористом бетоне довольно много. Это расширяет несущие способности анкера, обеспечивает долговечность крепления.

Гибкие связи для газобетона при отделке фасада здания

Газобетон имеет высокий коэффициент водопоглощения, поэтому фасад здания из этого материала обязательно необходимо защитить от воздействия атмосферной влаги. Наиболее распространенный способ – облицовка керамическим кирпичом. Для того чтобы возводимая стена из кирпича не отходила от несущей конструкции из газобетона используют базальтовые гибкие связи. Это недорогой, но весьма практичный вид крепежных изделий, выпускаемый не только зарубежными, но и отечественными производителями. Сегодня базальтовые гибкие связи купить в этой связи можно по весьма доступным ценам.

Гибкие связи из базальтопластика отличаются прочностью, долговечностью, инертны к агрессивным средам. Они существуют двух видов – с пластиковыми дюбелями и без них. Представляют собой базальтопластиковые гибкие связи стержни, с обязательным утолщением из песка на одном конце. Он закладывается в кладочный шов в процессе облицовки кирпичом. Второй конец может иметь аналогичную конструкцию и закладываться в шов между блоками из газобетона, или заканчиваться дюбелем. В последнем случае монтаж производят именно на этапе облицовки.

Аналогом базальтового крепежа являются гибкие связи из нержавеющей стали. Вместо утолщения они имеют на конце, укладываемом в шов кирпичной кладки, волнообразный изгиб для лучшей фиксации. Установка креплений производится аналогичным способом и не отнимает много времени. Дополнительно они могут комплектоваться фиксаторами, используемыми для крепления теплоизоляции, используемой в трехслойных конструкциях. Так, гибкие связи для газобетона упрощают процесс монтажа утеплителя и делают вентилируемый фасад функциональным.

Отделка фасада из газобетона – «Новые ключи»

Газобетон – это материал из класса искусственного камня и группы ячеистых бетонов. Его изготавливают из цемента и песка, а также специальных добавок. При взаимодействии этих добавок с водой выделяется газ с образованием пузырьков в массе раствора. После высыхания материал становится прочным камнем с пузырчатой (ячеистой) структурой.

Благодаря пузырькам газа, газобетон имеет малый вес и высокие теплоизоляционные характеристики. При соблюдении технологии строительства из такого материала, готовая постройка не нуждается в дополнительном утеплении. Есть мнение, что под воздействием влаги газобетон может растрескиваться и разрушаться, поэтому для отделки фасадов строений нужно использовать материалы с высокими гидроизоляционными свойствами.

Но это не соответствует действительности. На самом деле, автоклавный газобетон имеет показатель влагостойкости до 20%, а у кирпича, например, он составляет 10-16%. И при грамотном устройстве кровли с созданием хорошего свеса для защиты от дождя или снега, газобетонные стены можно ничем не отделывать.

Другое дело, что выглядит газобетон не очень презентабельно, поэтому нуждается в декоративной отделке. Давайте рассмотрим, какие технологии для этого используются.

1. Нанесение штукатурки.

Традиционная технология оформления строения, которую называют «мокрой». Для ее реализации используют не обычные штукатурные смеси, а растворы со специальными добавками, препятствующие попаданию влаги в газобетонные блоки.

Перед нанесением штукатурной смеси фасад очищают от пыли и грязи, грунтуют в два слоя и обязательно высушивают. На поверхности фасада с помощью саморезов закрепляют армирующую сетку из стекловолокна или из полимера. Равномерно наносят на стену раствор из сухой смеси и воды равномерно слоем заданной толщины, дают высохнуть. После этого можно наносить финишное покрытие и красить. Кроме обычной штукатурки, производители предлагают декоративные разновидности, которые наносятся по той же технологии.

2. Облицовка кирпичом.

Облицовочный кирпич чаще других материалов используется для отделки дома. Благодаря малому весу, он не нуждается в сооружении сложной основы. Кроме того, отделка из облицовочного кирпича выглядит очень привлекательно.

Облицовка кирпичом также проводится по «мокрой» технологии. Кладка может выполняться двумя способами:

• С помощью цементного раствора с добавками, удерживающими влагу. Технология облицовки – стандартная. При сооружении фундамента предусматривают место для укладки кирпичей, то есть, по ширине он должен быть больше газоблока с учетом кладочного раствора. Облицовочный кирпич укладывают со смещением в полкирпича (с перевязью). Важно, чтобы толщина швов не превышала 10 мм.
• Устройство по методу вентилируемого фасада. При этом между облицовкой и стеной оставляют небольшой зазор для движения воздуха. Такая вентилируемая прослойка защищает стены дома от негативного воздействия влаги.

Закрепление облицовочной кирпичной кладки на стене может выполняться несколькими способами. Самым простым из них является крепление к металлическим скобам, вбиваемым в газобетонные блоки по длине и высоте фасада на определенном расстоянии друг от друга. При этом часть скобы оказывается в шве между кирпичами. Поэтому большое значение имеет правильная установка удерживающего устройства.

Чем больше используется держателей, тем прочнее облицовка прикрепляется к фасаду. При малоэтажном строительстве скобы вбивают через каждые 4-5 рядов кирпичей по высоте и на расстоянии 1-1,5 м по длине. Если этажей больше двух, кирпичный вентилируемый фасад требует устройства сложной основы, которую выполняют с помощью:

• кронштейнов, прикрепляемых к стене из газобетона;
• устанавливаемых между кронштейнами направляющих;
• горизонтальных поясов под укладку кирпичей.

Элементы конструкции изготавливают из оцинкованной или нержавеющей стали.

3. Вентилируемые фасады.

Вентфасад считается идеальным вариантом отделки дома из газобетона. При его установке на стене сооружают обрешетку, для чего используют деревянные бруски сечением 40х40, 50х50 мм или металлические оцинкованные профили, предназначенные для монтажа гипсокартонных плит. Второй вариант считается предпочтительным из-за устойчивости металла к колебаниям влажности и температуры.

В качестве облицовочного материала используют сайдинг, вагонку, блок-хаус, декоративные плиты из поливинилхлорида, цементного раствора, смеси полимеров с древесной стружкой.

Как собирается облицовка

Процесс сборки каркаса достаточно прост. Он заключается в установке на стену направляющих в вертикальном положении. При этом важно, чтобы профили были установлены строго вертикально и в одной плоскости, с шагом, соответствующим длине отделочного материала (например, длина вагонки и блок-хауса – 3 м, сайдинга – 1 м).

Элементы облицовки должны стыковаться только на направляющих! Для их крепления используют саморезы или кляймеры.

4. Облицовка декоративными панелями

Декоративные панели – это сравнительно новый отделочный материал, но уже достаточно популярный. Его востребованность объясняется, во-первых, большим разнообразием декоративных решений. Кроме того, потребителей привлекают отличные эксплуатационные характеристики вентилируемого фасада, простота его сооружения и доступная стоимость материала.

Высоким спросом пользуются композитные материалы, имеющие отличные декоративные свойства и высокие показатели прочности, износостойкости, влагостойкости, морозоустойчивости и т. д.

Крепятся композитные материалы так же, как и сайдинг. Многие производители в комплекте с ними сразу предлагают обрешетку, крепежные и доборные элементы. Также на рынке представлены так называемые термопанели, на тыльную сторону которых приклеен теплоизоляционный материал. Для укладки таких панелей можно использовать «мокрый» способ с применением плиточного клея. Технология здесь предусмотрена та же, что для керамогранита или керамической плитки.

5. Отделка гибким камнем.

Самая современная технология внешней отделки домов из газобетона. Как ясно из названия, этот материал хорошо гнется. Его основу составляет прочный стеклохолст, а лицевая сторона представляет собой шпон из камня или окрашенный песок.

Данный материал отличается простотой в применении. Главные технологические требования – это сухая поверхность и использование специального клеевого состава. Подробнее о процессе монтажа вы можете узнать из видео.

Отделка дома из газобетона снаружи — фасад из газобетонных блоков

Вариант отделки фасада

Газосиликатный блок – материал достаточно популярный на современном рынке строительных материалов для стен. Это обусловлено в первую очередь его доступностью для застройщиков при поддержке высоких показателей качества. Заслуженная распространенность газосиликатного блока с каждым годом растет в геометрической прогрессии.

Процесс строительства любого дома рано или поздно дойдет до этапа, когда насущный вопрос отделки фасада станет наиболее актуальным. В этой статье мы и будем искать на него ответ.

Итак, чем же лучше облицевать фасад дома из газобетона? Об этом наша инструкция.

Чем снаружи отделать стены из газобетона

Постройки из газобетонного блока: вся правда о материале

Для начала рассмотрим: чем же отличается газобетон от схожих по свойствам конкурентов? Для этого предположим, что наш дом уже построен и попробуем взглянуть на него глазами практика, прошедшего самостоятельно все этапы строительства.

Наверное, сразу стоит отметить, что стоимость возведения стен из данного материала будет весьма привлекательной, относительно, например, кирпича, что не может не порадовать любого домовладельца. Это дополнительно подкрепляется простотой в обращении: газоблок можно резать, шлифовать, придавать желаемую форму, при этом не обладая какими-либо профессиональными навыками.

Более того, неавтоклавный газобетон можно изготовить самостоятельно.

Если рассматривать техническую составляющую, то преимущества дома, построенного из газобетонных блоков, будут заключаться в следующем:

• Низкий коэффициент теплопроводности сделает дом теплым;
• Способность паропроницания обеспечит комфортный микроклимат;
• Не смотря на невысокий вес, газобетонные блоки достаточно прочны, чтобы обеспечить долгий срок эксплуатации;
• Газоблок способен выдерживать до 35 циклов замораживания и оттаивания и это без учета последующей отделки, при которой используемые по назначению материалы могут продлить срок эксплуатации
• Хорошая геометрия блока благоприятно сказывается на сроках строительства.
• Несомненным достоинством является негорючесть и экологичность материала.

Дом из газоблока

• Все вышеперечисленные плюсы можно увидеть в рекламе товара практически любого производителя. А мы попробуем взглянуть на это беспристрастно.
• Действительно ли цена настолько низкая? Да, действительно, если не учитывать последующую отделку, без которой газобетон со временем потемнеет и потеряет массу своих положительных свойств. В этом случае, одно компенсирует другое.
• Способность к паропроницаемости, морозостойкость, теплопроводность и другие характеристики могут сохранять свои свойства только в случае технически правильной отделки и с применением подходящих для этого материалов.
• Для того, чтобы газобетон служил долго и достоинства не превратились в недостатки, к защитной и декоративной отделке стоит подойти с особой ответственностью.

Чем отделать фасад дома

Однослойные газобетонные стены

Для построек, у которых стены состоят из одного слоя блоков, применяются как традиционные виды отделки, так и новые технологии оформления фасадов. На наружную поверхность стены отделка наносится несколькими способами:

• Путем окрашивания фасада специальными фасадными составами.
• При помощи нанесения декоративной шпаклевки на наружную поверхность здания.
• Проводится оштукатуривание специальными легкими составами для газоблоков.
• Установкой вентилируемых фасадных конструкций.
• С помощью облицовки кирпичной кладкой.

Рисунок 2. Фасад из газобетонных блоков.

Стоит отметить, что это далеко не полный список способов возведения защитного слоя фасада. В современном строительстве последнее время становится популярным комбинированное использование технологий работ и отделочных материалов. Так, штукатурка часто совмещается с установкой декоративной плитки, а кирпичная кладка — с применением обычного раствора.

Важным моментом в работе с однослойными стенами из блока выступает точное соблюдение технологии работ и применение материалов, исключающих проникновение водяных паров вглубь стен. Именно поэтому в работах не пользуются обычным штукатурным составом, а также обычными красками и эмалями, образующими пленку.

Фаски вместо штукатурки и вентилируемого фасада

По технологии газобетонные блоки кладутся на клей или фиксируются специальной пеной, и даже когда при монтаже используется обычная ЦПС, толщина шва минимальна. Поэтому повышение привлекательности посредством расшивки небольших швов – не вариант, а вот фаски – вполне.

Константин Я.Участник FORUMHOUSE

Стены будут из газобетона – достаточно ровный и поверхностный слой не отслаивается. Штукатурить по плоскости не хочется – не очень нравится такая отделка. Предполагаю снять фаски на газоблоках, видно будет, что стена выложена из отдельных камней. Потом грунтовка и покраска фасадной силикатной краской спокойного цвета.

Наружная отделка дома из газобетона имеет требует соблюдения двух основных правил. Отделочный слой должен:

• быть достаточно паропроницаемым и не препятствовать удалению остаточной влаги из газоблоков после возведения коробки;
• не ухудшать общие условия эксплуатации конструкции.

Силиконовые краски как раз и отвечают этим требованиям – у них высокая паропроницаемость и гидрофобность. Влага будет беспрепятственно выходить изнутри и не сможет проникнуть снаружи, так как осадки, попадающие на поверхность стены, окрашенную силиконовым составом, не смогут впитаться. Снег и дождевая вода будут скатываться вниз, смывая пыль. Фаски же помогут создать иллюзию крупного кладочного камня, что повысит привлекательность фасада, а затраты на такую отделку сократятся в разы, по сравнению с другими вариантами. Такой способ, даже без силиконового покрытия, предлагает и Г. И. Гринфельд в своем пособии. Только в его варианте – белое связующее и покрытие гидрофобизатором, благо, выбор составов впечатляющий.

Кроме экономической целесообразности, внешняя отделка дома из газобетона фасками без штукатурного слоя позволяет решить проблему неоднородности – когда поверх отделки со временем проявляется характерная блочная раскладка и стена из гаобетона получается разнотонными пятнами. С таким эффектом сталкиваются многие владельцы домов из ГБ, выбравшие в качестве внешней отделки связанную штукатурку (без промежуточного слоя), в том числе и один из участников нашего портала.

DmitryA4Участник FORUMHOUSE

Я вот только несколько дней назад об этом узнал и увидел. Суть в том, что после оштукатуривания ГБ и покраски последующей все красиво и по технологии. Но вот при морозах и высокой влажности появляется прорисовка газоблоков в стене – сам блок светлее, а контур (швы) темнее. Дело или в несоблюдении технологии, или еще чем-то, да и проблема как бы не очень серьезная, но на своих стенах из газобетонных блоков увидеть такой момент не хочется.

Есть вариант «лечения» зебры с помощью нанесеня дополнительного слоя штукатурки.

GssdomruУчастник FORUMHOUSE

Из-за применения разной штукатурной системы (не хватило блоков, пришлось докупить другого производителя), штукатурка начала просвечиваться на фронтонах (дело было летом). Посовещавшись, нанесли еще два внешних слоя силиконовой штукатурки – помогло, вопрос закрыт.

Изначально Константин Я. для наружной отделки газобетона рассматривал два вида фасок – под углом в 45⁰ на каждом ребре или углубление прямоугольного сечения, но после того, как увидел фасады со скошенными гранями, предпочел делать прямоугольную расшивку. Понравилось визуально, а еще и воплощение проще – не придется резать все лицевые грани, достаточно вертикальную и горизонтальную или одну горизонтальную по уже готовому ряду.

Советы строителей

Профессиональные строители для повышения надежности соединений советуют в случае использования резьбовой шпильки перед использованием покрыть специальным раствором. Данное действие способствует более лучшему смешиванию клея в отверстии.

Крепления к газобетонной стене

Помимо выбора креплений, стоит так же учесть и выбор заполнителя для отверстий, вот некоторые из смол:

• эпоксидная;
• эпоксиакрилатная;
• полиэстеровая;
• винилэстеровая.

Выбор в большей степени зависит от ряда факторов, поэтому к данному вопросу стоит подойти ответственно. И тогда отделка будет хорошо закреплена к блокам.

Дюбель является одним из самых часто используемых для крепления отделки к блокам и подходит для всех типов блоков дома. Анкер механический применяется в тех случаях, если требуется достаточно хорошая фиксация элемента отделки в стене дома из блоков. Резьбовые шпильки так же один из часто используемых элементов отделки блоков, как правило, идет в комплекте с химическим анкером. Анкер химический – это лучший вариант крепления к блокам, если монтируемый элемент большой массы. Используя такой тип, вы получаете наилучшее крепление в пористой структуре газобетонных блоков стен.

Особенности газобетонных построек

Рассматривая главные особенности данных блоков для отделки, заодно рассмотрим главные же отличительные особенности блоков от подобных конкурентов. Первым же самым ощутимым преимуществом данной отделки дома блоков является небольшая цена. Возведение дома из газобетона выйдет менее затратно, чем из того же кирпича, что не посредственно плюс для вас как домовладельца при отделке. Вторым его весомым преимуществом является простота в использовании, он легко поддается требуемой форме, шлифовке и резке.

Все газобетонные постройки обладают следующими преимуществами:

• Теплые помещения обеспечиваются за счёт низкой теплопроводности.
• За создание благоприятного микроклимата отвечает хорошая пароизоляция.
• Ваша постройка простоит достаточно долго, у газобетона не смотря на легкий вес, хорошие прочностные качества.
• Даже без специальной отделки, увеличивающей долгосрочность конструкции, данные блоки способны выдерживать до 35 циклов оттаивания и замерзания.
• Небольшой срок строительства обеспечивается отличной геометрией материала.
• Материал сам по себе является экологичным и достаточно негорючим.

Газобетон – материал для малоэтажного строительства

Посмотрев на все эти достоинства блоков, большинство потребителей задаются вопросами так ли это на самом деле. И правда ли отделка из блоков так хороша, наш ответ да, это очень хороший вариант отделки. Что касается цены, то она у блоков наиболее низкая из аналогов, но это при учете, что не использования отделки блоков. Однако для сохранения таких качеств как морозостойкость, паропроницаемость и теплопроводность, необходимо обязательно отделка пеноблока. Важно отнести довольно серьезно к подбору типа отделки блока.

Варианты отделки фасадов из газобетонных блоков

Выбор отделки фасада частного дома из газосиликатных блоков

Среди вариантов отделки фасадов удобнее говорить о конкретно выполненных работах, основанных на применении определенных материалов. Для самостоятельного монтажа рекомендуется рассмотреть следующие отделочные материалы для фасадов:

• вентилируемые фасадные панели – сайдинг, блок-аус, вагонка;
• штукатурка и защитная покраска;
• клинкерная плитка и керамогранит;
• силикатный, клинкерный, облицовочный кирпич;
• камень.

Перечисленные материалы с успехом применяются для облицовки фасадов, как в индивидуальном исполнении, так и в сочетании с другими материалам. Правда, технологии работ при этом могут существенно отличиться, что потребует большего внимания и точности в выполнении.

Виниловый сайдинг

Это, пожалуй, самый простой и легкий материал для наружной отделки стен. Сайдинг панели представляют собой фигурные листы для вертикальной или горизонтальной установки. На стенах из газоблока сайдинг устанавливается на деревянную или металлическую обрешетку. Горизонтальные панели крепят снизу-вверх, закрывая верхней панелью места крепления сайдинга к направляющим. Последовательность работ с этим материалом предусматривает:

• зачистку и грунтовку стен;
• установку пароизоляционной мембраны;
• монтаж обрешетки под сайдинг;
• установку утеплителя из минеральной ваты;
• слой гидроизоляции;
• монтаж панелей;
• установку доборных элементов сайдинга – угловых панелей, финишной направляющей.

Рисунок 3. Отделка фасада сайдингом.

Популярность этого способа обусловлена простотой установки и дешевизной материала. А большой цветовой спектр панелей сайдинга дает возможность получить необычный яркий цвет фасада.

Защитная покраска

Вторым по популярности способом оформления фасада стен из газобетонных блоков выступает окрашивание его специальной краской. Для этого используются смеси на водной основе. Фасадная краска наносится на уже подготовленные к окрашиванию стены, предварительно очищенные от пыли, без больших изъянов и обработанные грунтовкой. Краска может наноситься как непосредственно на газоблок, так и на установленный утеплитель. Для получения нужного оттенка в краску добавляют пигментный краситель. Окрашивание осуществляется как традиционным способом при помощи валики и кисти, так и при помощи краскопульта.

Стоит отметить, что дешевые смеси обычно используются для финишной обработки оштукатуренных поверхностей, когда утепление стен из газобетона выполнено слоем минеральной ваты, наложена сетка и выполнена шпаклевка. При использовании дорогих составов, возможно их нанесение на внешние стены дома — непосредственно на газоблок.
Клинкерная плитка и керамогранит

Среди популярных отделочных материалов необходимо обязательно упомянуть и о плитке. Вернее, о клинкерной плитке и керамограните. И хотя технология их монтажа различна, они с успехом применяются для облицовки фасадов.

Клинкерная плитка используется и как отдельный материал и в сочетании с другими. Небольшие размеры и простота ее монтажа делают отделку легкой и быстрой. Правда, прежде чем начать отделочные работы, рекомендуется провести утепление стен и подготовку поверхности к установке.

Для декоративных панелей из керамогранита в отличие от плитки, необходимо установить металлическую или деревянную обрешетку специальной формы с горизонтальными и вертикальными направляющими. Перед установкой панелей рекомендуется заполнить пустоты между стеной и обрешеткой минеральной ватой, сделав, таким образом, дополнительное утепление фасада. Сами панели крепятся к каркасу при помощи кламмеров – специальных металлических скоб, которые фиксируются саморезами.

Штукатурка

В отличие от обычной штукатурки, в состав штукатурных смесей для отделки газобетонных стен, не входит песок. Вместо него используется мраморный наполнитель, который по своим качествам намного превосходит кварцевый песок. Благодаря такому наполнителю штукатурка получается более пластичной и легче носится в процессе работы, а во время эксплуатации она дольше сохраняет свои свойства.

Рисунок 4. Оштукатуривание фасада.

Особенностью работ со штукатурным составом выступает необходимость наносить несколько слоев с применением армирующей сетки. Каждый последующий слой штукатурки наносится после полного высыхания предыдущего. Кроме этого, рекомендуется каждый слой дополнительно обрабатывать пропиткой глубокого проникновения.

Кирпич

Отделка фасада дома из газобетона с применением наружной кирпичной кладки является одной из самых сложных операций. Дело в том, что использование кирпича требует усиленного фундамента. Процесс его кладки ведется параллельно возведению стен. Наружная кирпичная кладка возводится на расстоянии 3-5 см от основной несущей стены, образуя вокруг дома воздушную прослойку. Для увеличения прочности кладки делается связка – между рядами блоков и кирпичей дополнительно укладывается металлическая армирующая сетка. С наружной стороны делается расшивка, а для придания шву еще большей выразительности, в раствор добавляется пигментный краситель.

Камень

Натуральный или искусственный камень в оформлении фасада всегда привлекает к себе внимание. Сама технология кладки натурального камня не отличается от технологии кладки кирпичной, разница заключается лишь в том, что кирпич имеет стандартные грани, а вот с камнем приходится возиться, подбирая каждый элемент.

Куда проще использовать искусственный камень, установка которого напоминает укладку плитки. Собственно, технология работ с этими материалами практически идентична.

Вагонка

Установка на фасаде обшивки из деревянной вагонки выступает еще одним решением для оформления дома из газоблока. Для такого монтажа обычно используется вагонка, имитирующая оцилиндрованный или прямоугольный брус. Кроме деревянного ее подвида может монтироваться и пластиковая вагонка. Основой крепления выступает деревянная или металлическая обрешетка. Монтаж обрешетки выполняется при помощи пластиковых дюбелей. Использование металлических гвоздей или саморезов в теле газоблока нежелательно. Монтаж производится снизу-вверх, при этом учитывается положение пазов для соединения планок.

Минусом деревянной обшивки дома выступает необходимость систематической обработки поверхности защитными составами, для предотвращения гниения дерева и потери начального вида.

Отделка плиткой и кирпичом газобетонной стены

Комбинированное использование разных отделочных материалов дает возможность не только получить интересный вариант оформления, но и значительно удешевить стоимость проекта. Например, вариант, когда цокольный этаж отделывается кирпичом, а дальше используется клинкерная плитка, часто применяется для уменьшения стоимости отделочных работ.

Облицовка домов из газобетона кирпичом и плиткой часто применяется для повышения теплоизоляционных свойств дома. Кирпичная кладка обеспечивает надежную гидроизоляцию цоколя здания, а сама плитка уже устанавливается поверх слоя теплоизоляции из плитных материалов.

Рисунок 5. Технология отделки фасада.

Отделка дома из газобетона керамогранитом

Для отделки керамогранитом применяются как стандартные плиты, так и плиты, имеющие разный цвет и размер. При применении материала стандартных размеров, фасад получается строгим, с четкими прямыми линиями у стыков рядов. А вот для плит разного размера, характерно более интересное оформительское решение. Сложностью воплощения второго варианта выступает необходимость точного расчета всех материалов и конструкций. К тому же для установки, конструкции монтируют как единое целое, с учетом всех допусков и припусков.

Устройство вентилируемых фасадов

Если основными критериями при выборе отделки для вас являются скорость и относительно низкая цена, то стоит обратить внимание на вентилируемый фасад газобетонного дома. Особенно актуальным данный вид оформления наружных стен будет для северных регионов, для которых характерны отрицательные температуры воздуха.

В качестве облицовочного материала могут использоваться:

• Вагонка
• Сайдинг (виниловый, металлический и другие)
• Блок-хаус
• Фибролит
• Готовая фасадная система
• Керамогранит
• Алюминиевые панели

Схема монтажа вентфасада

Монтаж сайдинга различного типа

Обшивка сайдингом дома из газобетона является самым практичным вариантом. Монтаж не требует больших затрат, но в то же время данный материал способен максимально защитить конструкцию дома от внешних воздействий.

Предварительно фасад газобетонного дома утепляют, чаще всего минеральной ватой, при этом производится монтаж обрешетки. Для ее устройства используют деревянные брусья или оцинкованные направляющие, которые крепятся к стене при помощи метизов.

Как крепить обрешетку к газобетону

Совет! При креплении чего-либо к газобетонной стене, лучше отказаться от саморезов и заменить их на специальные дюбель гвозди пригодные для данного материала, в противном случае их наличие отрицательно скажется на целостности структуры блока.

Далее на готовый каркас монтируют сайдинг. При его установке, между материалом и стеной оставляют вентиляционный зазор, с целью обеспечения движения потоков воздуха снизу вверх.

Это дает возможность выхода влаги, что в свою очередь избавляет поверхность от образования конденсата и способствует поддержанию должного микроклимата. Благодаря данному процессу, жизнеспособность газобетонного блока заметно увеличивается.

Вентфасад на газобетон – наиболее прогрессивная идея отделки наружных стен.

Клинкерная плитка и керамогранит

Из всех материалов, используемых при устройстве вентилируемых фасадов, стоит уделить особое внимание клинкерной плитке и керамограниту по нескольким причинам: во-первых — это красиво, во-вторых –монтаж не доставит особых хлопот, так как технология не подразумевает проведения каких-либо сложных работ.

Единственным недостатком клинкерной плитки являются ее небольшие размеры, равные примерно ½ лицевой части кирпича, что делает процесс укладки продолжительным по времени. Именно поэтому данный материал часто комбинируют, например, с декоративной штукатуркой.

Клинкерная плитка

Керамогранит значительно больше плитки и, соответственно монтаж его проходит гораздо быстрее. В качестве каркаса можно использовать металлическую или деревянную обрешетку, это обеспечит вентиляцию фасада.

Если принято решение об утеплении, керамогранит фиксируют к металлическому каркасу из профиля, между которым укладывают утеплитель, чаще всего – плитный материал.

Обратите внимание! При подготовке поверхности стену обрабатывают с целью очистки, в обязательном порядке заделывают швы и устраняют неровности. Пустоты заполняют монтажной пеной, проклеивают лентой с целью изоляции и поверх шпаклюют.

Обзор сравнительных характеристик различных видов отделки фасада из газобетона

Отделка наружных стен дома из газобетона – задача не простая. Перечень материалов, пригодных для этого крайне велик. Приведем сравнительную таблицу, которая поможет сделать выбор в пользу того или оного материала и ответить на вопрос: «чем облицевать дом из газобетона?»

Таблица 1. Отделка фасада дома из газобетонных блоков: сравнительные характеристики:

Вид отделки	Положительные стороны	Отрицательные стороны	Стоимость услуг по выполнению работ (по 10-ти балльной шкале)	Ценовая категория материала
Оштукатуривание с утеплением и последующим окрашиванием	Малый вес легких штукатурок Повышенная паропроницаемость , морозоустойчивость Низкий коэффициент теплопроводности Неспособность поддержания процесса горения Отличные эксплуатационные характеристики	Сезонность проведения работ Пониженная прочность и зависимость от механических воздействий Требование точного соблюдения порядка работ, в противном случае исправить ошибки практически невозможно	8	средняя
Монтаж сайдинга	Невысокая стоимость Эстетичный вид Высокая скорость монтажа Простота в обращении и эксплуатации	Возможные изменения структуры и цвета вследствие климатических воздействий Низкая экологичность Материал является горючим	6	Ниже среднего
Укладка керамогранита	Прочность и долговечность Привлекательный внешний вид Сравнительно большой размер, что ускоряет процесс укладки Высокие защитные характеристики	Высокая цена	9	Высокая
Окрашивание фактурными красками	Устойчивость к атмосферным воздействиям Сохранение цвета Способность скрыть мелкие недостатки стены	Затратность в связи с большим объемом требуемого материала Срок эксплуатации ниже, чем у остальных типов отделки	5	Средняя
Отделка фасада материалом блок-хаус	Легкость в монтаже Механическая прочность Небольшой вес Устойчивость к воздействию перепада температуры Обеспечение вентиляции	Низкий показатель влагоустойчивости Отсутствие стойкости к УФ излучению Материал легко воспламеняем Дополнительные затраты на специализированные пропитки и составы для обработки поверхности.	8	Выше среднего
Декоративная штукатурка	Большой выбор фактуры и цвета Долговечность Простота в эксплуатации Наиболее внешне привлекательный материал Не имеет чувствительности даже к резкому перепаду температуры	Некоторые виды декоративной штукатурки очень дорогостоящие Требуется мастерства при нанесении Поверхность должна быть очень тщательно подготовлена Сложность в исправлении возможной ошибки	9, некоторые технологии нанесения – 10	Выше среднего, некоторые типы — высокая
Облицовка кирпичом	Надежность и долговечность Эстетичность Устойчивость к климатическим воздействиям Морозостойкость	Высокая стоимость Достаточно большой вес Требовательность в укладке	9	Выше среднего, а для некоторых видов кирпича – высокий
Технология «Мокрый фасад»	Способность к пароизоляции Относительно невысокая стоимость Долговечность Большой выбор фактуры Возможность монтажа своими руками	Очень высокий уровень чувствительности к температурному режиму Сезонность работ	6	Ниже среднего

Чем обшить дом из газобетона

Плюсы и минусы

На тематических форумах нередко встречаются высказывания, что отделка фасада дома из газобетонных блоков может играть только эстетическую роль. Однако подобный слой не только придает дому ухоженный вид, но и усиливает влагостойкость и продлевает его эксплуатационный срок.

Однако к отделочному материалу предъявляются жесткие требования, которые ограничивают выбор оптимального решения. Если игнорировать их, неправильно выполняя отделку, можно столкнуться с проблемой растрескивания и деформации стен.

Кирпич

Облицевать газобетонную стену кирпичом нельзя без подготовки мобильного листа, толщина которого составляет 4 см. Этот лист будет обеспечивать технический промежуток от стены до кладки. В возникшем зазоре станет циркулировать воздух, потому автоматически решается проблема разных способностей двух материалов пропускать пар. Перед перекрытием снаружи частного газобетонного дома кирпичной кладкой нужно убедиться, что фундамент сможет выдержать выросшую нагрузку. В идеале такой декоративный элемент должен закладываться в рабочий проект.

Следует учитывать, что кирпичная отделка:

• повышает стойкость к воде;
• делает конструкцию прочнее;
• весьма сложна в исполнении;
• стоит значительных денег.

Критерии выбора

Для наружной отделки фасада дома допускается применение самых различных материалов и технологий. Однако производители каждого покрытия пытаются убедить своих клиентов, что их вариант лучше всех остальных. Чтобы не допустить ошибок на этапе выбора, нельзя применять для отделочных работ следующие материалы:

• Песчаная или бетонная штукатурка.
• Пенополистирол и пенопласт.
• Укрывная краска.

При выборе способа фиксации нельзя задействовать простые черные саморезы. Вместо них лучше брать дюбель-гвозди, которые не создают мостиков холода и не боятся конденсирующейся влаги. При кирпичной отделке бани из газобетона необходимо позаботиться о наличии продухов в нижней секции кладки, а еще закрыть их защитной решеткой.

Сайдинг

Обшить дом сайдингом можно намного быстрее и дешевле, чем отделать кирпичом. Широкий спектр вариантов по окраске и фактуре, несомненно, порадует владельцев дома. Газобетонные блоки могут быть полностью прикрыты от проникновения воды, к тому же такая отделка очень долговечна и не подвержена горению. Сайдинг не создает значительной нагрузки на фундамент и оказывается устойчив к действию ультрафиолета. Ухаживать за ним, поддерживать поверхность в хорошем состоянии несложно.

Часто можно услышать, что сайдинг плохо переносит механическое разрушение. Но это не слишком важно, потому что заменить пострадавшие блоки на совершенно новые можно легко и быстро. Учитывая относительно малую прочность, стоит брать покрытие с запасом. И даже если весь монтаж прошел хорошо, не нужно торопиться с отправкой этого запаса в мусор. Может оказаться так, что через несколько месяцев или лет найти листы сайдинга с той же расцветкой уже не получится.

Вентилируемые фасады

Фасады с внутренним вентиляционным зазором отлично подходят для отделки домов из газобетона. Если они выполнены в строгом соответствии с техническими правилами, удастся обеспечить как красивый внешний вид, так и надежную защиту основного материала от непогоды. Увеличится скорость прогрева внутренних помещений, тепловая энергия по ним будет распространяться более равномерно. Соответственно, расходы на отопительные ресурсы окажутся меньше. Вентилируемые фасады по газобетону допустимо утеплять лишь проницаемыми для пара материалами.

Кроме минеральной ваты, нужно размещать и защищающую от влаги мембрану, которая тоже должна пропускать пар. Такое решение обеспечит своевременный отвод конденсата наружу. Использовать для утепления пенополистирол нельзя, потому что он помешает выходу водяных испарений, и очень скоро стена начнет портиться. Применение технологии вентилируемого фасада, наряду с улучшением теплозащиты, позволит приглушить уличные шумы. Но такой метод неприемлем рядом с водоемами либо в местностях, где выпадает очень много осадков.

Вентилируемая поверхность сразу меняет облик постройки. Она способна модифицироваться в соответствии с любым выбранным дизайнерским подходом. Фасад сможет прослужить до 70 лет, а отсутствие «мокрых» работ позволяет выполнять монтаж независимо от погодной ситуации. К работе следует приступать лишь после завершения всех внутренних работ, способствующих повышению концентрации влаги.

Для крепления вентилируемого фасада к газобетону используют:

• раскрывающиеся дюбеля пружинного типа;
• дюбель-гвозди нейлоновые универсального назначения;
• анкеры химические;
• анкеры механического типа.

Плитка

Облицовка газоблоков клинкерной плиткой ничуть не хуже, чем другие варианты отделки. Она постепенно оттесняет на второй план кирпичную кладку. Важно учесть, что простое нанесение клинкера (приклеивание к стене) ничего не даст. Газобетон за считаные недели пересушит клеевую смесь, какой бы она не была, и вслед за этим плитка начнет рушиться на землю. Этого допускать нельзя.

Исходный слой наносится с армированием сеткой из металла либо стекловолокна. Затем нужно положить дополнительный финальный слой штукатурки и разровнять его. Только после полного высыхания всей штукатурки можно монтировать плитку. Для этого используют стойкие к холоду и влаге сорта клея, создают крупный шов между плитками. Минимальный размер промежутка составляет ¼ от площади облицовочного элемента.

Улучшить связку между газобетоном и керамическими пластинами поможет промежуточное укрепление стальными или пластмассовыми дюбелями. Заменить их способны обычные гвозди либо нержавеющие шурупы. Во всех четырех случаях требуется вбивать крепеж в кладку и маскировать его в швах между частями клинкерного массива. Специалисты считают, что нужно делать 4 или 5 пунктов крепления на 1 кв. м. Тогда облицовка будет держаться надежно и не обрушится преждевременно.

Штукатурка

Штукатурный слой может создаваться не только как основа для вентилируемого фасада или клинкерной плитки. При надлежащем подборе смеси и грамотном выполнении работы она сама по себе станет притягательным оформительским решением. Рекомендуется использовать только специализированные фасадные штукатурки. При работе с акриловыми составами можно рассчитывать на длительное сохранение полезных качеств, но при этом следует опасаться открытого огня (материал может легко воспламениться).

Поглощающая мало воды и стоящая сравнительно недорого силиконовая штукатурка демонстрирует широкое разнообразие фактуры, но скудную цветовую гамму. Ее не стоит использовать там, где на стены будет попадать значительное количество пыли и грязи. Гипсовый состав быстро сохнет и не подвержен усадке, а для декорирования хватает всего одного слоя. Но приходится считаться с низким уровнем паропроницаемости и с ускоренным промоканием под действием осадков. Кроме того, поверхность гипса часто покрывается пятнами, их придется сразу закрашивать – других способов борьбы просто нет.

Покраска

Но раз в таком варианте красить газобетонную стену все равно придется – логично посмотреть и на использование краски. Лакокрасочные материалы такого рода делятся на две группы: одни содержат упрочняющие волокна и придают фактуру, а другие формируют привлекательный рельеф. Оба типа красящих смесей могут быть нанесены на газобетонные блоки простым валиком без дополнительных манипуляций. Создаваемый слой имеет матовый отлив, тональность которого легко корректируется добавками колера. Лакокрасочные материалы для газобетона гарантированно проработают не меньше 7 лет и будут поглощать немного воды.

Такое решение исключает возникновение трещин, а отказ разработчиков от использования органического растворителя на водной основе позволяет предотвратить возникновение плохого запаха. До нанесения ЛКМ требуется убрать всю пыль и загладить мелкие дефекты при помощи терки. Окрашивание проводится либо сразу, либо по фасадной шпатлевке (в зависимости от сложности ситуации).

Удачные примеры и варианты

Вот так выглядит «пирог» декорируемой кирпичом газобетонной стенки. Работа еще идет, но именно благодаря этому можно увидеть конструкцию «в разрезе», как она устроена.

Внешний вид силикатной штукатурки оказывается ничуть не хуже – и при этом она не отнимает драгоценного пространства.

На этом фото показано, насколько нарядной и притягательной бывает клинкерная плитка, если ее подобрали как следует.

Получить представление о внутреннем устройстве вентилируемого фасада на газобетон поможет эта схема.

Облицовка газоблочных стен фасадными панелями без обрешётки с самопальными доборниками показана в следующем видео.

(PDF) Анализ распределения температуры в месте крепления вентилируемого фасада

Кроме того, тепловая прокладка является формой звукоизоляции и экранирует передачу

колебаний от системы вентилируемого фасада к несущей стене.

Удлинение термопрокладки на несколько сантиметров радикально улучшает температурный режим

, а значит, и влажность в месте крепления системы вентилируемого фасада

к конструкции стены.Это также вызывает более равномерное распределение температуры

как в слое конструкции, так и в слое теплоизоляции, что улучшает изоляционные свойства оболочки здания

и помогает снизить потребность в энергии для

обогреваемых или охлаждающих помещений.

Ссылки

1. Д. Бикаса, К. Цикалудакия, К.Дж. Контолеона, К. Гиармаа, С. Цокаа, Д. Цириготи,

Вентилируемые фасады: требования и спецификации в Европе, П.ES 38 (2017)

2. ETAG 034-2 Руководство по европейскому техническому одобрению комплектов для наружных стен

Облицовка Часть II: Комплекты облицовки, включающие компоненты облицовки, связанные с ними крепления

, подрамник и возможный слой изоляции, EOTA Brussel (2012 г.) )

3. Шабович К., Шимкув М. Детали алюминиевых подконструкций вентилируемых фасадов. I.9 (2017)

4. S. Kulczewska, W. Jezierski, Analiza rozwiązań złożonych mostków termicznych pod

względem udoskonalania ich parameterrów cieplnych, Budow.я Arch. 15 (3) (2016)

5. PN-EN ISO 6946: 2017-10 Komponenty budowlane i elementy budynku – Opór cieplny

i współczynnik przenikania ciepła – Metody obliczania

6. PN-EN ISO 10211: 2017 -09 Mostki cieplne w budownictwie – Strumienie ciepła i

temperatury powierzchni – Obliczenia szczegółowe

7. A. Ujma, Izolacyjność cieplna ściany zewnętrz I.11 / 12 (2016)

8. Я. Шадаускене, Я. Раманаускас, Л.Шедуйките, М. Даукис, А. Василиус, Упрощенная

Методика оценки воздействия точечных тепловых мостов на высокоэнергетические

характеристики пассивного дома. Sustainability 7 (2015)

9. Бирди А. Точечные мосты холода в стенах с наружным каменным слоем, Т. Т. К. Э. 3-Б (2014)

10. В.М. Туснина, К проблеме несущей способности и эксплуатационной надежности навесного вентилируемого фасада

, Процедура Инжиниринг 153 (2016)

11.Т. Теодосиуа, К. Цикалудакия, Д. Бикас, Анализ эффекта теплового моста

на вентилируемых фасадах. Процедуры Экологические науки 38 (2017)

12. Т. Теодосиу, К. Цикалудаки, С. Цока, П. Частас, Проблемы тепловых мостов на

передовых системах облицовки и умных фасадах зданий, J. of CP 214 (2019)

13. А. Левинските, Р. Блюджюс, Р. Капачюнас, Сравнение численного и

эмпирического расчетов теплопроводности вентилируемого фасада

с различными теплопроводными соединениями

, J.S.A. и C. Eng. Т. 2 / №23 (2018)

14. В. М. С. Франсес, Э. Дж. С. Эскрива, Дж. М. П. Ойер, Э. Баннье, В. К., Солер, Г. С. Морено,

Моделирование вентилируемых фасадов для программного обеспечения для моделирования энергетического строительства. E. and B., 65 (2013)

15. М. Х. Ханафи, М. У. Умар, А. А. Разак, З. З. А. Рашид, Н. З. Нориман, О.

С. Даххам, Введение в оценку теплового моста и риск образования плесени на

Поверхность сырости для здания наследия, IOP Conf.Серия: М.С. и англ. 454 (2018)

16. T. Colinart, M. Bendouma, P. Glouannec, Реконструкция здания с использованием сборных элементов

вентилируемого фасада: тематическое исследование, Energy & Buildings 186 (2019)

17. Z. Fišarová, L Калоусек М., Франк и Роман Брзо, Влияние вентилируемого фасада

на звукоизоляционные свойства ограждающих стен, MATEC W. of Conf. 93 (2017)

18. М. Майор, К. Кулински, И. Майор, Термический и динамический численный анализ сборного элемента конструкции стены

из бетонно-полиуретана, П.E. 190 (2017)

19. Л. Лиуа, З. Юа, Х. Чжан, Моделирование инновационного вентилируемого фасада с использованием вытяжного воздуха внутри помещения

, Energy Procedure 121 (2017)

20. ADINA – Finite Element Программное обеспечение для анализа v. 9.3 – ADINA R&D. Inc, USA

10

E3S Web of Conferences 97, 01041 (2019) https://doi.org/10.1051/e3sconf/20199701041

FORM-2019

Not Found – Hilti United Kingdom

Not Found – Hilti United царство Перейти к основному содержанию

Ошибка 404 – искомая страница не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Воспользуйтесь функцией поиска, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Связаться с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

BREXIT FAQ Найдите ответы на некоторые из наших наиболее распространенных вопросов, касающихся Brexit Прочтите наш FAQ

HIF Застежка для изоляции – Утеплитель для легких вентилируемых фасадов

Крепеж для изоляции HIF – Утеплитель для легких вентилируемых фасадов – Hilti Дания Перейти к основному содержанию Hilti

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Щелкните изображение для увеличения.

Новый продукт

Стандарт

Артикул # r67086.

Экономичный анкер из пластмассы для крепления мягких изоляционных материалов в легких вентилируемых фасадах

• Основные материалы: Каменная кладка (сплошная), Каменная кладка (пустотелая), Бетон (прочный), Бетон (пористый), Бетон (мягкий)
• Принцип работы: Ударный анкер
• Диаметр сверла: 8 мм

Больше технических данных

Функции и приложения

Характеристики

• Идеально подходит для мягкого изоляционного материала: головка 90 мм предотвращает погружение в поверхность – дополнительная пластина не требуется
• Быстрая установка благодаря меньшему количеству сверления
• Просверлить, забить – готово!

Приложения

• Идеальный анкер для крепления мягкого изоляционного материала в легких вентилируемых фасадах.

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Анкеры / саморезы | plantas.lt

Алюминиевый кронштейн	Удлинитель кронштейна	Профили	Крепеж для плитки
Подробнее	Подробнее	Подробнее	Подробнее
Крепеж угловой	Базовые профили	Шайба термоизоляционная	Анкеры / саморезы
Подробнее	Подробнее	Подробнее	Подробнее
Заклепки	Винт саморез	Штифты
Подробнее	Подробнее	Подробнее

Шурупы / анкеры для каменной кладки – это крепежные элементы, которые используются для крепления алюминиевых или стальных профилей к основанию из бетона, силикатного кирпича, перфорированного кирпича или керамзитобетона.

• Анкеры EJOT SDP используются для быстрого и надежного крепления различных конструкций к ячеистым бетонным основаниям.
• Винты из оцинкованной стали (V) с шестигранной головкой (SDF-KB).
Гильза
• КБ (для металлоконструкций).
• Винты из нержавеющей стали (E) с шестигранной головкой (SDF-KB).
• Доступны различной длины.
• Быстрый и надежный монтаж.

Важно: разные типы шурупов предназначены для разных типов кирпичной кладки, поэтому шурупы следует выбирать в соответствии с рекомендациями производителя.Нельзя использовать различные типы шурупов, не указанные в проектной документации на алюминиевый каркас.

Из-за множества факторов один тип кладки может иметь разные прочностные характеристики в разных строительных проектах, поэтому анкерные свойства выбранных крепежных шурупов необходимо проверять на месте (испытания проводятся и документируются поставщиком шурупов для каменной кладки. ; подробнее об этом читайте в разделе «Техническая информация»).

SDF-KB-10H Скрытая головка SW 13 с внутренним шестигранником TORX T40 Двойная защита от зачистки. Радиальная часть обеспечивает постоянное (равномерное) расширение и сохраняет стабильную форму в различных пористых материалах. Двухуровневая резьба обеспечивает большой изгибающий момент. SDF-KB-10H: для крепления алюминиевых или стальных профилей к бетонному основанию, силикатной или перфорированной кирпичной кладке и керамзитобетону. Длина SDF-KB 10Hx80-E 80 мм SDF-KB 10Hx100-E 100 мм SDF-KB 10Hx120-E 120 мм SDF-KB 10Hx140-E 140 мм SDF-KB 10Hx160-E 160 мм SDF-KB 10Hx180-E 180 мм SDF-KB 10Hx200-E 200 мм SDF-KB 10Hx220-E 220 мм * Минимальная глубина анкеровки: 50 мм Анкеры поставляются упаковками по 100 штук.

SDF-KB-10V Винт с шестигранной головкой SW 13 и шестигранной головкой TORX T40 (облегчает крепление различных элементов). Анкер имеет 2 глубины установки: глубина анкеровки ≥ 40 мм в бетоне и ≥ 50 мм в кирпичной кладке. Кольцо на пластиковой части уменьшает тепловые мосты и предотвращает движение влаги. Короткая резьба обеспечивает отличный изгибающий момент. Двойная защита от зачистки. Радиальная часть обеспечивает равномерное (плавное) расширение и стабильность формы. SDF-KB-10V: крепежные элементы для крепления алюминиевых или стальных профилей к кирпичной кладке или бетонному основанию Длина SDF-KB-10Vx50-E 50 мм SDF-KB-10Vx60-E 60 мм SDF-KB-10Vx70-E 70 мм SDF-KB-10Vx80-V 80 мм SDF-KB-10Vx100-V 100 мм SDF-KB-10Vx120-V 120 мм SDF-KB-10Vx140-V 140 мм SDF-KB-10Vx160-V 160 мм SDF-KB-10Vx180-V 180 мм SDF-KB-10Vx200-V 200 мм SDF-KB-10Vx220-V 220 мм * Минимальная глубина анкеровки: 50 мм Анкеры поставляются упаковками по 100 штук.

СДП-КБ-10Г Анкеры SDP предназначены для быстрого и надежного крепления различных элементов к пористому бетонному основанию. Сертификат DIN и TGL для крепления конструкций к пористому бетону. Надежно скрепляет необходимые конструкции. SDF-KB-10G: крепежные элементы для крепления алюминиевых или стальных профилей к пористому бетонному основанию.. Длина Толщина конструкции мм SDP KB 10Gx80-E 80 мм 10 мм SDP KB 10Gx100-E 100 мм 30 мм SDP KB 10Gx120-E 120 мм 50 мм SDP KB 10Gx140-E 140 мм 70 мм SDP KB 10Gx160-E 160 мм 90 мм SDP KB 10Gx180-E 180 мм 110 мм SDP KB 10Gx200-E 200 мм 130 мм SDP KB 10Gx220-E 220 мм 150 мм * Минимальная глубина анкеровки: 70 мм Анкеры поставляются упаковками по 100 штук.

% PDF-1.5 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> эндобдж 5 0 obj> / Метаданные 525 0 R / Страницы 10 0 R / StructTreeRoot 300 0 R >> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> эндобдж 11 0 obj> эндобдж 12 0 obj> эндобдж 13 0 obj> эндобдж 14 0 obj> эндобдж 15 0 объект> / MediaBox [0 0 481.92 708.6] / Parent 10 0 R / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / StructParents 0 / Tabs / S >> эндобдж 16 0 obj> эндобдж 17 0 obj> эндобдж 18 0 obj> эндобдж 19 0 obj> эндобдж 20 0 obj> эндобдж 21 0 объект> эндобдж 22 0 obj> эндобдж 23 0 obj> эндобдж 24 0 obj> эндобдж 25 0 obj> эндобдж 26 0 obj> эндобдж 27 0 obj> эндобдж 28 0 obj> эндобдж 29 0 obj> эндобдж 30 0 obj> эндобдж 31 0 объект> эндобдж 32 0 obj> эндобдж 33 0 obj> эндобдж 34 0 obj> эндобдж 35 0 obj> эндобдж 36 0 obj> эндобдж 37 0 obj> эндобдж 38 0 obj> эндобдж 39 0 obj> эндобдж 40 0 obj> эндобдж 41 0 объект> эндобдж 42 0 obj> эндобдж 43 0 obj> эндобдж 44 0 obj> эндобдж 45 0 obj> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj> эндобдж 49 0 obj> эндобдж 50 0 obj> эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> эндобдж 55 0 obj> эндобдж 56 0 obj> эндобдж 57 0 obj> эндобдж 58 0 obj> эндобдж 59 0 obj> эндобдж 60 0 obj> эндобдж 61 0 объект> эндобдж 62 0 obj> эндобдж 63 0 obj> эндобдж 64 0 obj> эндобдж 65 0 obj> эндобдж 66 0 obj> эндобдж 67 0 obj> эндобдж 68 0 obj> эндобдж 69 0 obj> эндобдж 70 0 obj> эндобдж 71 0 объект> эндобдж 72 0 obj> эндобдж 73 0 obj> эндобдж 74 0 obj> / BS> / F 4 / Rect [144.31 49,499 208,34 62,834] / StructParent 10 / Подтип / Ссылка >> эндобдж 75 0 obj> эндобдж 76 0 obj> эндобдж 77 0 obj> эндобдж 78 0 obj> эндобдж 79 0 obj> / MediaBox [0 0 481. 92 708.6] / Parent 10 0 R / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / StructParents 1 / Tabs / S> > эндобдж 80 0 obj> эндобдж 81 0 объект> эндобдж 82 0 объект> эндобдж 83 0 obj> эндобдж 84 0 obj> эндобдж 85 0 obj> эндобдж 86 0 obj> эндобдж 87 0 obj> эндобдж 88 0 obj> транслировать

Способ крепления к облицовочному кирпичу и газобетону Пироблоки.Вариант перекрытия оконного проема

Пеноблок

выглядит не очень привлекательно и требует защиты от внешних воздействий, ведь это хороший облицовочный кирпич. Однако у многих возникает вопрос, как крепление к облицовочному кирпичу пеноблока без ранения производных закладных, вполне возможно. Для этого есть определенные самодельные и готовые решения, о которых и будет рассказано в этой статье, а благодаря фотографиям и видео вы сможете справиться с руками, уставленными домами.

Способы отделки дома

Газобетон требует обязательной отделки, так как со временем он может начать впитывать влагу. Дополнительная подкладка помогает сохранять тепло, придавая структуре привлекательный внешний вид.

Строение можно облицевать, используя облицовочный кирпич, настенный монтаж возможен разными способами: Этот материал не только имеет привлекательный внешний вид, но и надежно защищает от повреждений газом, холода и влаги.

Между вагонкой и стеной можно укладывать утеплитель.Еще одно преимущество кирпича – способность дышать: он отводит влагу от газобетона, обеспечит адекватную вентиляцию фасада. Однако, если ипотека не оформлена изначально, могут возникнуть проблемы, так как нет крепления кирпича к несущей стене. Эту проблему можно решить, она предлагает несколько способов решения поставленной задачи.

Как облицовывают газобетоном?

Укладка кирпича для несущих стен – один из важнейших моментов, но перед тем, как его начать, необходимо разобраться со всей технологией.Важным моментом является ширина фундамента, если вы планируете отделку под кирпич, она должна быть достаточной ширины для этих работ. Обычно проблем нет.

Крепление кирпича к стене может происходить на разном расстоянии, все зависит от того, планируется установка утеплителя или нет. Если утеплитель есть, между бетонными блоками и кирпичом следует оставлять зазор не менее 3 и не более 5 см. Утеплитель следует выбирать из водостойкого, например, хорошо подходящего пенопласта или подобных материалов. В стенах нужно оставить форточки.Для отделки М-150 используется кирпич или керамика, или отделочный слой, укладываемый в кирпич, способ монтажа аналогичен кладочной стене.

Крепление кирпичей к утеплителю можно закрыть. Если утеплитель не планируется, кирпичи нельзя прижимать к газобетону, иначе оба материала быстро разрушатся, потому что у них разные характеристики, а между ними должен быть воздушный слой.

Способы крепления кирпича

Довольно часто для крепления кирпича используют саморезы, так как это самый простой и недорогой способ крепления материалов.Купите длинные шурупы по дереву, которые есть на рынке. Плюс этого метода в скорости и надежности подключения.

Если стена имеет достаточно большую площадь, необходимо применение дополнительных крепежных элементов, иначе фундамент может увести или деформировать саму стену.

Использование серии лигирования или сетки через 3-5 серий обязательно, в любом случае!

Использование длинных саморезов, пожалуй, самый простой и дешевый вариант крепления в газобетон.

требуется ли прирост открытия?

Достаточно хрупкий материал пористый; Монтаж кирпича в корпусе с проемами должен происходить особым образом, потому что его нужно было укрепить.Если этого не делать, облицовка подвесным треснетом. Для предотвращения этого в конструкцию стыков между облицовочными кирпичами заложите небольшой металлический стержень, диаметр которого составляет 5 мм. Расстояние может быть разным в зависимости от ширины применяемой кладки. Соединительный элемент за счет точечной сварки и использования профилированного стержня того же сечения. Важно, чтобы после установки уплотнение штока было плотно зажато.

Крепление кирпича к стене может производиться металлическими деталями, которые крепятся на анкеры или саморезы, предназначенные для газобетона.Для того, чтобы можно было укладывать элемент, пеноблоки прикрепляют к специальной консоли. После такого каркаса над окнами и дверными проемами устраиваются хомуты, позволяющие создать каркасу необходимую жесткость. Это самый современный способ, ранее применялась широкая бетонная балка, которую ставили над проемом.

Кронштейн монтажный на жесткость

Крепление шпильками

Нередко монтаж кирпича с газобетоном осуществляется шпильками от арматуры. Устанавливайте каждую свою потребность в 5 рядов кладки.

Крепление на шттырях

Часто можно сделать усиление, но не рекомендуется за меньшее, штыри должны быть разнесены на 1 метр. Кроме того, между блоками уложены металлические стержни, которые должны выступать на расстоянии 10 см от блоков.

Крепление кирпичей в пенопласте с помощью арматурных шпилек необходимо начинать с первого ряда кирпичей. Просверливают небольшое отверстие, предварительно надрезав ребристую арматуру.

Чтобы конструкция максимально сохранилась, делаем небольшой горизонтальный откос. После этого следующие серии перекрывают и тем самым обеспечивают надежное армирование бандажа.это доступный, но требующий больших физических усилий метод.

Применение гибких соединений

Еще один надежный способ крепления облицовочного кирпича к стене из газобетона – использование гибких соединений. Есть разные варианты и производители. Эти материалы бывают нескольких видов: стекловолокно, базальтопластиковые. Правда стоимость их колеблется от 10 до 60 руб. на щуку, а ее не всегда есть возможность приобрести.

Долговечность гибких соединений – это одна из ключевых характеристик, на которые обращают внимание при выборе расходных материалов.Мастерам известен факт, что наружный участок стены под воздействием влаги и перепадов температуры может изменять размеры и деформироваться, «шагая» по отношению к неподвижной несущей кладке. Прочные бальзатовые волокна позволяют внешней стене изменять размер и двигаться, не создавая самой стены напряжения.

Связь от Армпласт

Гибкое звено представляет собой стержень из базальтового песка с покрытием. При соединении панелей бетонных стен используются анкеры с песчаным покрытием. Песочные анкеры обеспечивают адгезию раствора, а также защиту от коррозии в щелочной среде бетона.

Использование бальзатовых стержней для кладки существенно увеличивает срок эксплуатации конструкции.

• Базальтовая гибкая связь от компании «Армпласт» имеет ряд преимуществ:
• Низкий уровень теплопроводности;
• Высокая гибкость и прочность;
• Не подвержен коррозии и другим негативным воздействиям в щелочной цементной среде;
• Не подвержены деформации.

Сайт компании https: // arm-plast.ru

Варианты компании Glen

Если вы желаете провести работы по облицовке фасада клинкерным кирпичом после, то нет необходимости прокладывать гибкое соединение в процессе возведения несущей стены, а использовать специальные гибкие соединения для использования с готовым основанием.

Это гибкое соединение базальтового GALEN 6-пенобетона предназначено для установки в фундаментную плиту материала с повышенной пористостью: бетонные блоки или бетонные блоки

Связь Glen

Материал: базальтопластик

диаметр
• – 6 мм;
• Минимальная глубина анкеровки – 90 мм;
• Модуль упругости при растяжении – 51000 МПа;
• Модуль упругости при сжатии – 30000 МПа;
• Предел прочности при растяжении, не менее – 1000 МПа;
• Разрушающее напряжение изгиба – не менее 1000 МПа;
• Значение усилия по копанию, не менее H
  для газобетона D400 – не менее 2500 н;
  для газобетона D500 – не менее 3000 н;
  для газобетона D600 – не менее 4000 н.
• Деформация при разрыве – не менее 3%;
• Коэффициент теплопроводности – 0,46 Вт / м * 0С.
• Расход: в зависимости от расстояния между стенами (5-9 шт / м2). ** Таблица расчета гибкого коммуникационного потока, см. Ниже.
• изоляционные зажимы для крепления дополнительной изоляции
• варианты длины: 180 – 400 мм.

Видео:

Гибкое соединение ZV-Welle

Гибкое соединение ZV-Welle из нержавеющей стали, предназначенное для скрепления фасадной облицовки кирпичной кладки и несущих стен, изготовленных из плотного строительного материала, такого как, например, бетон или полнотелый строительный кирпич, и выдающего вентиляционный зазор между ними.

Гибкое соединение Bever ZV-Welle

Гибкое соединение Bever ZV-Welle используется тогда, когда несущая конструкция из плотного материала уже построена и нет возможности использовать менее дорогостоящее гибкое соединение для установки в несущие швы кладки.
Применяя данное соотношение к гибкому пористому основанию (пеноблоку) только с невысокой высотой постройки (до 4 м), в остальных случаях для пористых оснований используют гибкое соединение Bever PB 10 с увеличенной капсулой.
Гибкое соединение В комплект поставки Bever ZV Welle входят проставки из нержавеющей стали и нейлоновый дюбель.

Гибкое соединение Bever ZV-Welle

Устанавливается следующим образом: в первой несущей стене просверлено отверстие 8 мм и глубиной 60 мм. Затем забиваем дюбеля. Затем внутри дюбеля со специальным кожухом осциллирующего элемента (он есть в каждой упаковке) и молотка, на дюбель устанавливают упругий раздвижной соединительный элемент.
Таким образом, в двойной системе кладки (внутренний слой – несущий плотный монолитный бетон или твердые строительные кирпичи и внешний слой кирпичей) гибкое соединение Бевер ZV-Welle использует последовательное возведение стен двойного кирпич (первый повышенный опорное основание, затем облицовка кирпичной кладкой).

• Материал: нержавеющая сталь (звено) и полиамид (дюбель).
• Глубина проникновения в стык несущей стены: 50 мм.
• Глубина проникновения в шов облицовочной кирпичной кладки: 50 мм.
• Расход: в зависимости от ширины вентиляционной щели (5-9 шт / м2).
Зажимы
• для крепления дополнительного изоляционного зажима Iso Clip.
• варианты длины: 160 – 320 мм.

Рекомендации по применению

С помощью таких звеньев происходит крепление кирпича к несущей стене, необходимое для правильного подбора изделия, которое должно соответствовать следующим требованиям:

• применимые изделия, если дом готов, их можно вставить, просверлив отверстие в стене в любой момент.
• Один из концов анкера должен иметь волнистый профиль, второй – иметь форму, которая будет соответствовать вашим потребностям, например, для крепления пластин.
• Если швы тугие, его нужно закрепить с загнутым концом.
• Спираль, используемая для вбивания наконечника в материал.
• Если вы используете дюбель, потребуется наконечник анкерного винта.
• Предпочтение отдается нержавеющим материалам, например оцинкованным.
• диаметр изделия не должен быть более 4-5 мм.
• Для закрепления анкера, несущая стена просверливается, в нее вставляются пластиковые дюбели, после чего собирается сам компаунд.

Крепление кирпича стяжками – самый простой и доступный способ. Расположите анкер так, чтобы вам было нужно, чтобы на один квадратный метр стены приходилось не более пяти, обладал необходимым смещением: удобнее всего 50 см по горизонтали и 40 см по вертикали.

Если вы хотите создать проемы каркаса, сделайте шаг 30 см, в этом случае максимально прочное крепление из кирпича и газобетона, это не снижает несущую способность стены. Если расстояние измеряется от угла здания, отступ не должен быть меньше 150 мм, в идеале отступ должен составлять 250 мм.

Применение кладочной сетки

Крепление кирпича к несущей стене очень часто выполняется с помощью кладочной сетки. Довольно старый, но надежный способ. Сетка не дорогая, не требует сложного монтажа, но ее необходимо уложить на время возведения стены из газобетона, прикрепить готовую конструкцию сетку не получится. Сетка нужна по порядку, чтобы при усадке конструкции нагрузка распределялась равномерно и не вызывала трещин на фасаде.Могут быть использованы изделия из металла или из оцинкованной сетки.

Крепление сетки к пеноблокам Опциональная сетка крепится к стене кусочками нарезанной ленты саморезами по дереву

Крепление кирпича к стене с помощью сетки должно происходить через каждые три ряда. Если используется кладка из 2-х блоков, можно ставить сетку через каждые 4 ряда. Если не используются очень прочные блоки, допускается более частая укладка сетки, но ни в коем случае не более редкая. Число арматуры должно быть нулевым: оно будет надежно фиксировать обшивку, чтобы избежать ее повреждения в будущем.

Другой вариант крепления строительной сетки

Этот вид крепления для облицовочного кирпича может быть выполнен из различных материалов, например, из стали, стеклопластика. выбирая сетку, необходимо обращать внимание на ее жесткость, например, стеклопластик не подходит для секций стен
, что сказывается на большой нагрузке. Считается самой безопасной металлической сеткой, ее можно использовать для всех типов построек.

Сталь хорошо упругая, не боится сильных физических воздействий, сильно растягивается, при этом она легкая и не перегружает конструкцию.Это один из самых простых и практичных креплений для облицовочного кирпича. Металлическая сетка острая, поэтому велик риск травмы. Базальт в этом плане намного безопаснее, к тому же он не ржавеет, и нагрузки выдерживает столько же.

Крепление стен из кирпича с использованием сетки из газобетона имеет следующие особенности:

• Выдерживает 50 кН / м.
• Обладает высокой прочностью.
• Облегченный продукт не влияет на дизайн как дополнительная нагрузка.
• может растягиваться, поэтому обладает определенной пластичностью.
• Если использовать металлическую сетку, внутри стен могут образовываться мостики холода, вариант «Базальт» устраняет эту проблему.
• Стоит отметить, что напряжение сильнее именно базальтовой сетки.
• Не боится воздействия окружающей среды. Если сетка из нержавеющей стали или базальта, то обычная сталь под воздействием влаги и кислорода может окисляться, в результате чего появляется ржавчина, и изделие со временем теряет свои качества.

Вывод : Крепление облицовочного пенобетона к кирпичу возможно различными способами, выбор которых зависит не только от стоимости изделия, но и от стадии строительства.

Видео:

Видео:

Видео:

Как класть плитку, кирпич над окном

При облицовке дома из клинкерного кирпича часто возникает проблема, как обойти окно и состыковаться с окном, потому что между стеной и кладкой есть зазок.Конечно есть готовые замудренные решения для крепления кирпича вокруг окна, но учитывая стоимость и количество окон, получается дорого.

Так же решим проблему монтажная коробка и кладка выточены с использованием металлического уголка 120х220х9 мм и нестандартного гнутого листового металла. Этот метод давал право получить готовый результат. Пожалуй, это было самое простое решение устройства верхнего откоса оконной рамы при облицовке кирпичом уже построенного дома

. Приготовьтесь за пределами верхнего откоса, который позволил скрыть угол, чтобы закрыть щель в кладке Установка угла над установкой откоса одновременно с кладкой Криволинейный уличный откос для упора в окно

Если у вас есть способы перекрыть окно диафрагма поделитесь в комментариях. На прощание, удачи в строительстве!

Видео:

Облегченный вентилируемый фасад с задней вентиляцией толщиной 101 – Страница 3 из 3

Влияние способов крепления панелей с механическим креплением

В панельной фасадной системе LWRVRS компоненты подконструкции обычно состоят из алюминия и стали.

Еще одним фактором, влияющим на толщину панели, является метод крепления панели к фасаду здания. Фасады LWRVRS обычно наносятся на ограждающую конструкцию здания с использованием методов механического крепления, таких как:

• • открытая застежка – торцевая сквозная застежка (заклепка или винт) в металлическую опорную подконструкцию за панелью, где головка застежки остается видимой, но часто окрашивается в цвет отделки панели; и
• скрытая (также называемая скрытая) застежка – крючок-зажим сзади, прикрепляемый к панели с помощью глухой застежки (затем панель с крючком-клипсой «навешивается» на профиль рельса за фасадом панели).

Фасады панелей LWRVRS с открытыми зажимами крепятся к непрерывным вертикальным металлическим каркасам по бокам панелей, а также к промежуточным вертикальным опорам между ними (, т.е. средние опоры), в зависимости от ширины панели и пределов прогиба. Фасады из панелей с открытыми застежками обычно устанавливаются с меньшими затратами, чем типы со скрытыми застежками, поскольку они требуют меньшего количества системных компонентов. Первые также легче заменить, поскольку для удаления поврежденных панелей не требуется столько разборки фасада.

Фасады со скрытым креплением LWRVRS используют механические крепления для прикрепления зажима к задней части панели. В зависимости от типа застежки, возможно, потребуется увеличить толщину панели, чтобы приспособиться к применению застежки и требованиям к глубине.

Заглушки, используемые для крепления панельных зажимов на задней панели, включают:

• винты с резьбой, общие для фенольных материалов / HPL и требующие панели толщиной не менее 10 мм ( ³ / ₈ дюймов);
• анкерные болты с подрезкой, общие для материалов FRC / GRFC, и требуются панели толщиной не менее 12 мм (½ дюйма. ) толстый;
• расширяющиеся заклепочные / винтовые застежки, которые можно использовать с фенольными материалами и материалами FRC / GRFC, обычно позволяя панелям иметь толщину до 8 мм ( ⁵ / ₁₆ дюймов).

Влияние методов нанесения клееных панелей

Иллюстрация термически разорванной сборки со скрытым креплением для фасада LWRVRS.

В дополнение к механическому креплению, фасадные системы также могут быть прикреплены к ограждающей конструкции здания с использованием передовых методов крепления, применяемых в современной авиакосмической и автомобильной промышленности.В методах соединения (также называемых динамическим соединением) используется полимерный клей, который при отверждении образует прочное эластичное соединение между двумя поверхностями, например между панелью и опорным зажимом или рельсом. Динамически связанные материалы выигрывают как от прочности молекулярной связи, распределенной по поверхности области склеивания, так и от огромного упругого сопротивления, обеспечиваемого полимером.

Существенным преимуществом использования динамического склеивания для фасадов LWRVRS является то, что толщина материала панели может быть меньше, чем та, которая в противном случае потребовалась бы для механических креплений, устанавливаемых сзади.Хорошим примером являются панели со скрытым креплением FRC, которые обычно требуют толщины 12 мм (½ дюйма) для установки анкерных болтов с подрезкой на закрепленных сзади зажимах. Панели со скрытым креплением FRC могут иметь толщину всего 8 мм ( ⁵ / ₁₆ дюймов) с динамически склеиваемыми задними зажимами.

Динамически склеиваемые методы нанесения также расширяют ассортимент еще более тонких фасадных материалов LWRVRS, которые могут быть применены к фасадной системе со скрытым креплением, например, PSS толщиной 6 мм (¼ дюйма) с установленными сзади опорными зажимами.

Влияние формы и дизайна панели

Форма панельного фасада может влиять на минимальную толщину материала LWRVRS. Если панель имеет неправильную форму, например треугольную с острым концом или панель с формами выреза (, т.е. L-образная) или поверхностями с надрезами, толщину может потребоваться увеличить, чтобы обеспечить достаточную жесткость в точках напряжения панели. поскольку здание оседает и сдвигается на протяжении всего срока службы.

Панели, устанавливаемые на изогнутую поверхность, часто требуют меньшей толщины материала, чтобы они были достаточно гибкими для достижения равномерного радиуса изгиба.

Толщина панели и воздействие на окружающую среду

Фасадные материалы

LWRVRS спроектированы так, чтобы противостоять ухудшению окружающей среды как можно дольше. По этой причине фасадные материалы на свалках не разлагаются быстро. В идеале толщина фасада LWRVRS должна быть ровной настолько, насколько это необходимо, не только для уменьшения воплощенной энергии, необходимой для создания материала, но и для ограничения количества материала, хранящегося на свалке в конце срока службы.

Компоненты каркаса, поддерживающие фасадные системы панелей LWRVRS, обычно состоят из алюминия и стали, материалов, пригодных для вторичной переработки, которые регулярно восстанавливаются при сносе зданий.

Заключение

Для многих консультантов и подрядчиков фасады LWRVRS все еще могут быть относительно новым и незнакомым продуктом. По мнению автора, консультанты и подрядчики должны работать вместе с техническими консультантами LWRVRS, чтобы гарантировать, что их фасадное решение проекта оптимизировано не только с точки зрения эстетики, но также эффективности и долговечности.

Строительство фасадов будущего – это долгосрочная отраслевая инициатива по объединению дома строительства с областью дизайна.Максимальное повышение эффективности современных фасадных материалов зданий помогает владельцам зданий в полной мере ощутить все преимущества как с эстетической, так и с финансовой точки зрения.
