Крепеж для вентфасада: Виды метизов используемых для вентфасадов ?

Содержание

Виды метизов используемых для вентфасадов ?

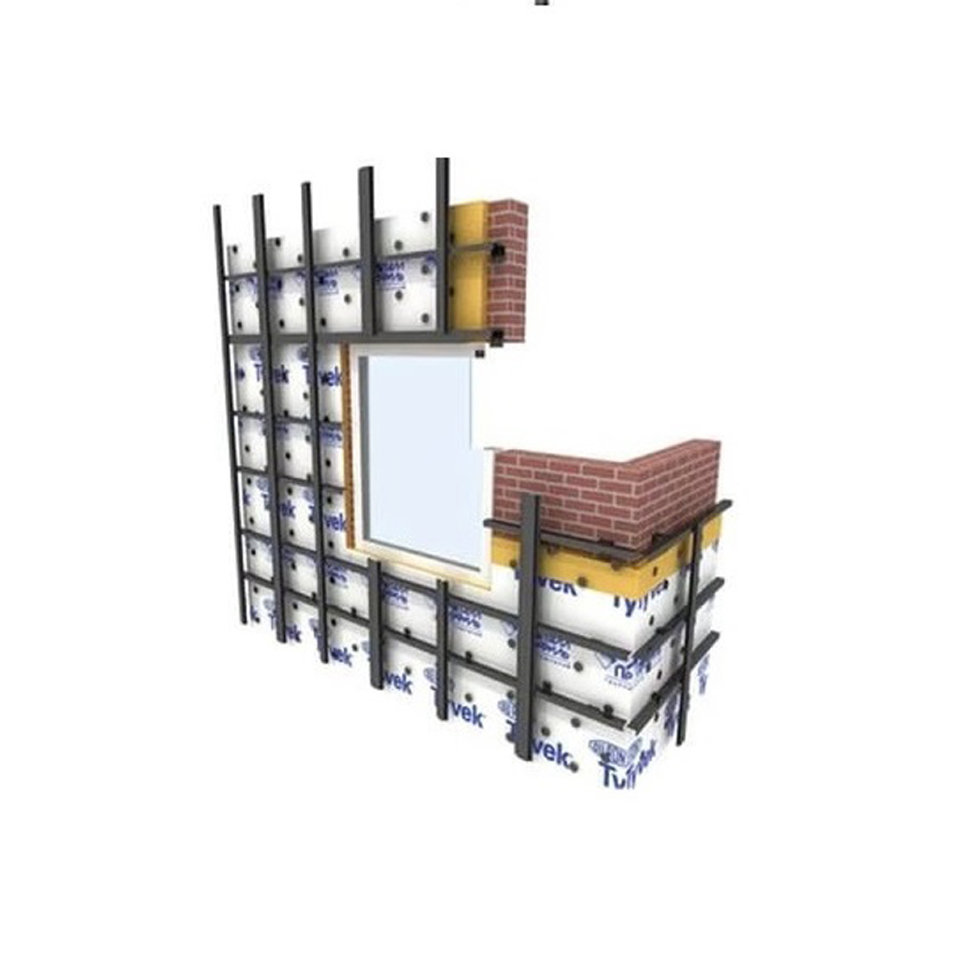

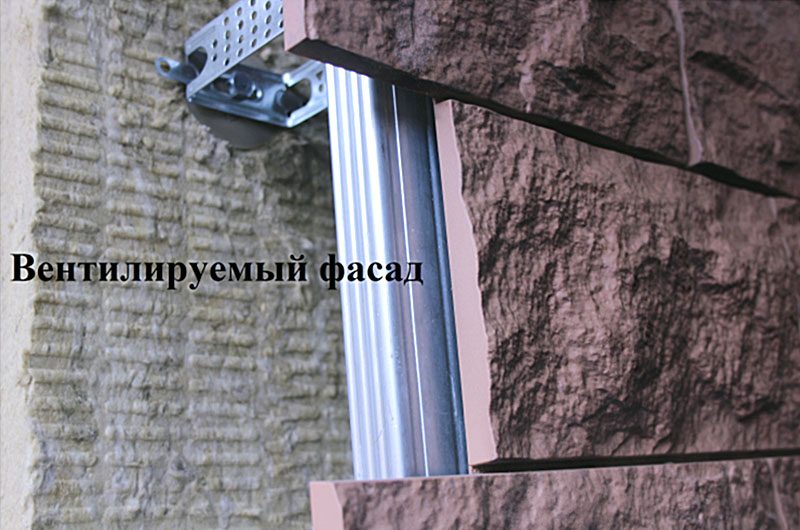

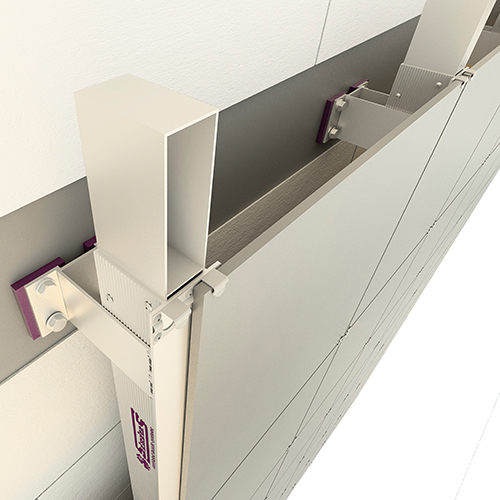

Вентилируемый фасад представляет собой сложную конструкцию, которая предусматривает наличие воздушной прослойки между несущей стеной и облицовочным материалом.

Виды метизов, используемых для вентфасадов

При создании вентилируемого фасада используются определенные виды крепежа. Сегодня в статье мы подробно остановимся на метизах. Метизы для вентфасадов имеют свои особенности, например, нельзя использовать оцинкованные саморезы, только из нержавейки. И многие другие особенности.

Подробно остановимся на следующих видах крепежа для навесных фасадов:

  • фасадный саморез;
  • заклепки нержавейка/ нержавейка;
  • заклепка алюминий/ нержавейка;
  • дюбель для крепления кронштейнов;
  • химический анкер для крепления кронштейнов;
  • распорный анкер для крепления кронштейнов;
  • дюбель фасадный для теплоизоляции;
  • болт скрытого крепления Keil;
  • болт скрытого крепления DuroPT.

Фасадный саморез

Вообще саморезы изготавливают из оцинкованной и нержавеющей стали. Но, если мы говорим именно о фасадном саморезе, которым можно крепить металлопрофиль в вентфасаде, то необходимо использовать саморез из нержавейки.

Неважно, алюминиевая или оцинкованная это система. Всегда используется нержавеющий саморез.

Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь. Дело в том, что разные типы металлов реагируют друг с другом, реакция называется “гальвано пара” – это их курса химии, седьмой класс.

Цветной и черный металл нельзя использовать совместно. Крашенный саморез тоже запрещен, т.к. при вкручивании, краска слезет. Поэтому для алюминиевых систем необходимо использовать исключительно саморез из нержавейки.

Саморезы для оцинкованного профиля должны быть из нержавейки.

Пусть это странно и нелогично, но оцинкованные саморезы для вентфасадов применять нельзя. Потому что оцинкованные саморезы недолговечны. И между шляпкой самореза и профилем моежт скапливаться вода, усиливающая коррозию металлов.

А так как к системам предъявляют повышенные требования к надежности, использовать согласно разрешительной документации для металлопрофиля необходимо нержавеющий саморез.

Особенности применения

Благодаря острому кончику саморез без труда ввинчивается в металл, толщина которого не превышает 2 мм. Саморез вкручивают с помощью шуруповерта, что, с одной стороны, очень удобно, скорость монтажа возрастает, усилий прилагается минимум на вкручивание.

С другой стороны, шуроповерт ограничивает работу при температуре ниже 20 градусов. Он начинает хуже работать. Систему можно монтировать и при меньшей температуре. Ограничения на монтаж системы связаны либо с человеческим фактором, когда физически люди не могут работать на холоде. Либо отказывается работать техника.

Саморезы не рекомендуется использовать для оцинкованных систем. А в алюминиевых системах, они наоборот, рекомендуются. Почему так – очень просто.

Алюминий – металл вязкий. И, если саморез не вкручивать – выкручивать, снова вкручивать – выкручивать, то саморез сядет плотно, завязнет. А в оцинкованных металлах, саморез сидит плохо.

Во- первых, оцинкованный профиль имеет малую толщину. Во- вторых, саморез при вибрационных нагрузках, а они неизбежно есть в любом городе, выкручивается. Поэтому для оцинкованных систем используют заклепку. Рассмотрим ее ниже.

Расход саморезов на кв м в системе вентфасада

Мы уже с вами знаем, что для оцинкованного профиля саморез в вентфасадах использовать не рекомендуется. Поэтому будем считать расход саморезов для алюминиевых систем, где эта возможность сертифицирована.

Саморез считают отталкиваясь от количества точек крепления на кронштейне. На несущий кронштейн используют по четыре самореза, на опорный – по два.

Если исходить из того, что на одну ветку профиля, а каждая ветка равна высоте этажа, т. е. примерно три метра, приходится один несущий и два опорных кронштейна, то выходит, у нас три кронштейна на профиль, в среднем.

Два самореза в опорном, у нас два опорных, плюс четыре самореза на несущий, итого восемь саморезов на один профиль.

Если нужен расход на кв м, то опять же все будет зависеть от расхода кронштейнов на кв м. А расход меняется в зависимости от здания, количества окон, облицовки и т.д.

Поэтому сориентироваться можно только приблизительно. В среднем, расход саморезов на кв м получается 4-5шт. Это на классическую систему под керамогранит, для примера.

Заклепки

Для монтажа элементов вентилируемого фасада чаще всего применяются стандартные заклепки, а не саморезы, в которых есть риск выкручивания.

При этом они могут иметь разный вид бортика:

  • увеличенный выступающий;
  • выступающий.

Определенному диаметру заклепки соответствует определенный размер ее бортика, поэтому можно без труда подобрать необходимый крепеж.

Обладающие усиленным бортиком заклепки используется для монтажа фиброцементных и асбестоцементных плит. Такие заклепки имеют борт 14мм и называются К14.

Для крепления элементов конструкций используются изготовленные из нержавеющей стали или алюминиевые заклепки со стандартным бортиком- 12мм.

Принцип работы заклепки

Заклепка состоит из двух элементов: сама заклепка (гильза) и втулка. Втулка – это сердечник. Сердечник всегда выполнен из нержавеющей стали, т.к. он должне быть плотнее гильзы. Это связано с технологией работы заклепки. Рассмотри подробнее.

Гильза устанавливается в конструкцию, соединяя профиль и кронштейн. Затем заклепочник – инструмент для работы с заклепками, вытягивается сердечник с другой стороны. Сердечник имеет больший диаметр, чем гильза.

Сердечник при вытягивании заходит враспор в гильзу. Такое крепление считается сверх надежным, что имеет свои основания, подтвержденные различными исследованиями.

Виды заклепок для навесных фасадов

Если втулка- сердечник- всегда выполняется из нержавеющей стали, то гильза, сама заклепка может быть как из нержавеющей стали, так и из алюминия для удешевления.

Итак, у нас есть два вида заклепок, для использования в системе навесного вентилируемого фасада:

  • заклепка алюминий / нержавейка;
  • заклепка нержавейка / нержавейка.

Заклепка ал/ нерж может применяться для крепления алюминиевого профиля и алюминиевого кронштейна. Для крепления элементов облицовки используется, например, кляммер для керамогранита.

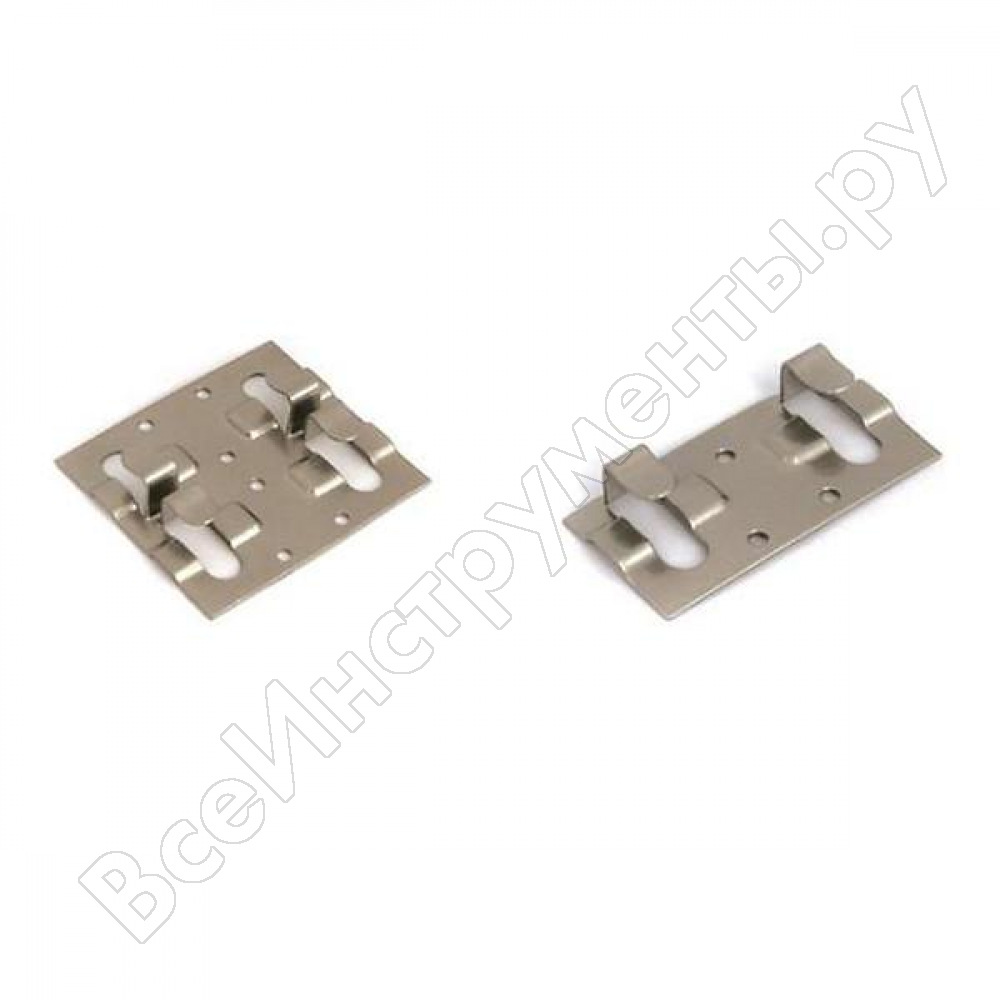

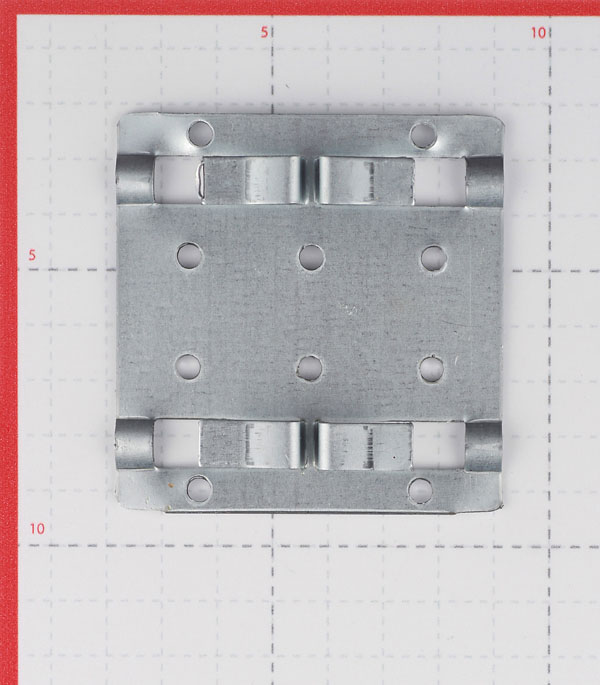

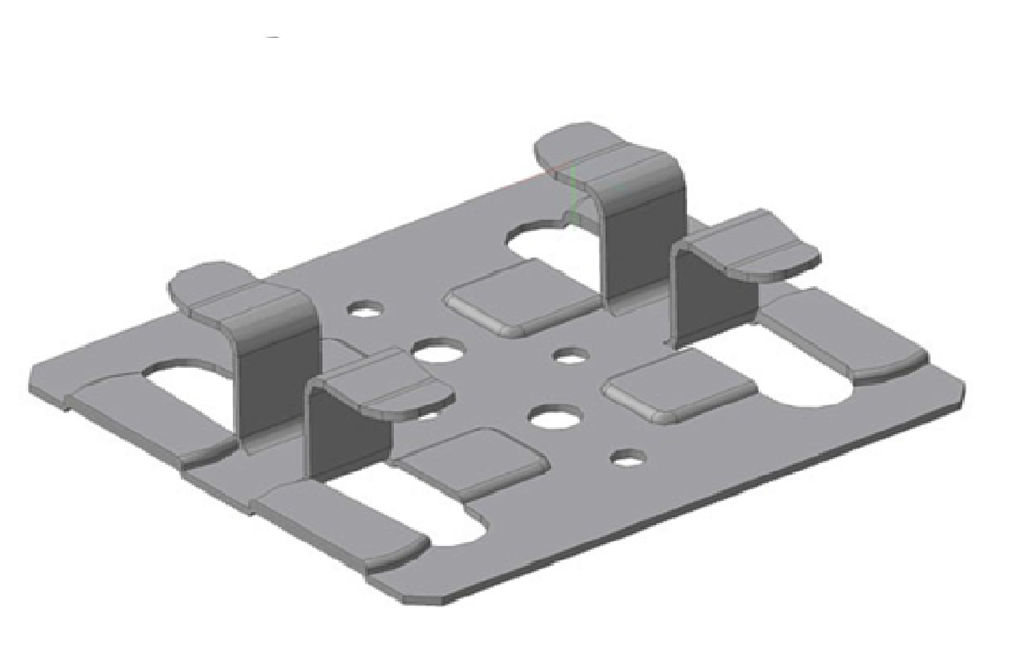

И кляммер мы должны крепить заклепкой нерж/ нерж (А2/А2).

Для крепления элементов подконструкции в оцинкованных системах используется заклепка нерж/ нерж. Алюминий / нержавейка (Al/A2) здесь использоваться не может.

Ранее мы обсуждали, что алюминий и оцинковку нельзя использовать совместно.

Как понять какой вид заклепки использовать в каждом случае, с каждой системой? Все просто – смотрите в Альбом Технических Решений, он есть на каждую сертифицированную систему.

А также, желательно, перепроверять данные в табличке в перечне используемых материалов в Технической оценке.

Перечень производителей популярных заклепок

Bralo, Испания – самые известные заклепки. Sacto и МMA – это итальянские производители. Подешевле будут заклепки китайского происхождения – Shanghai Fast- Fix Rivet Corp.

При выборе заклепки учитывайте возможность использования конкретной марки заклепки в конкретной, выбранной вами системе вентфасада.

Это значит, что в Технической оценке на выбранную вами системе, в перечне используемых материалов, должна быть та марка заклепки, которую вы планируете закупать. Это важно, строй надзор проверяет.

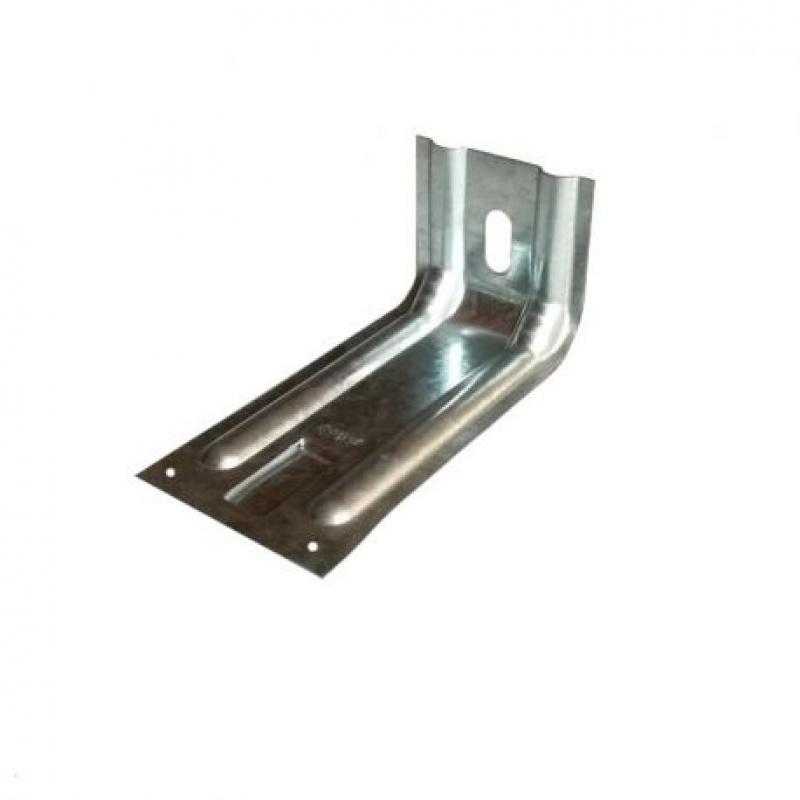

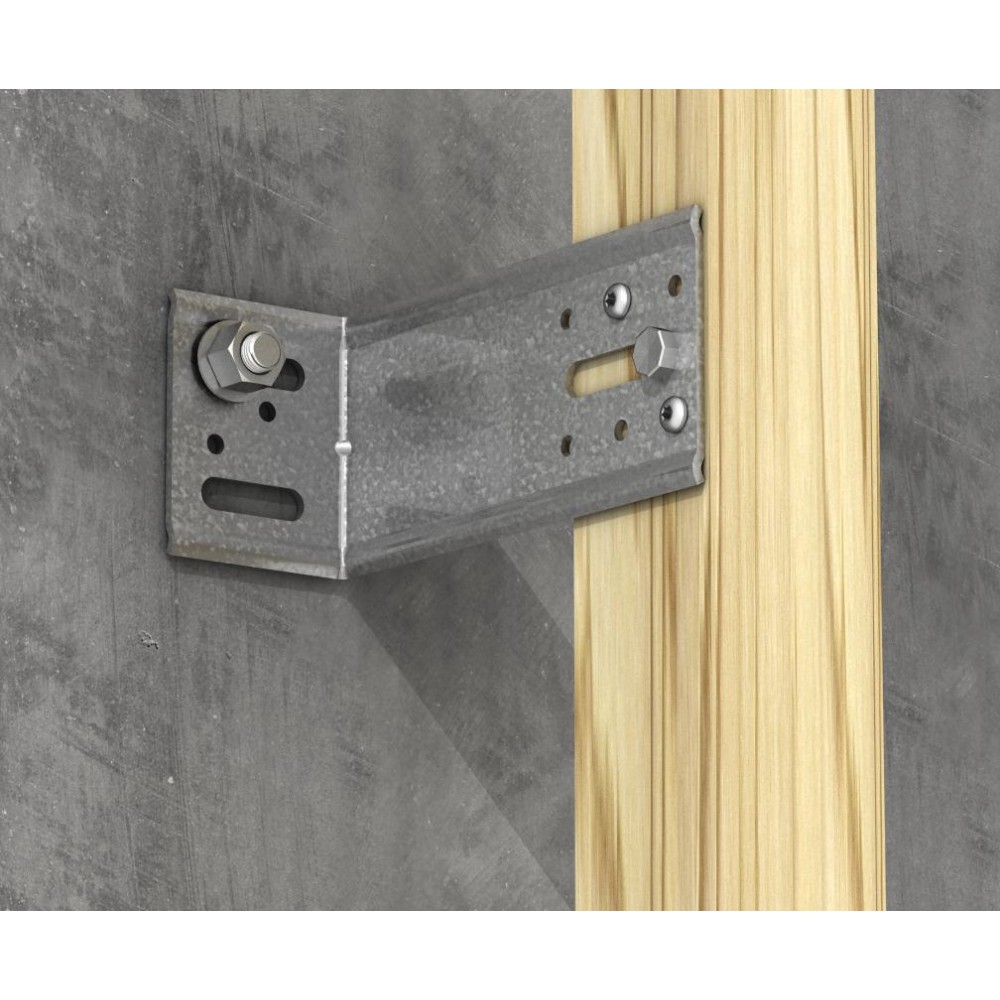

Дюбель фасадный для крепления кронштейнов

От обычного он отличается конфигурацией. Для монтажа элементов вентилируемого фасада используются разные виды дюбелей.

При этом отличаются они не только характеристиками, функциональными особенностями, материалом изготовления, свойствами и назначением, но и производителями.

Некоторые из них реализуют на рынке изделия плохого качества, у некоторых одна партия плохая, другая хорошая.

Как быть в такой ситуации? Специально с целью определения качественных анкеров строителями проводятся испытания анкера на разрыв. Таким образом, осуществляется подбор анкеров.

Испытания производятся следующим образом. Осуществляется установка пятнадцати контрольных точек. Бурятся отверстия в стене, которые прочищаются от пыли и частиц стены.

Очистка производится с использованием щетки либо строительного насоса.

Далее устанавливается сам анкер, но при этом без кронштейна, для закрепления которого планируется его использовать. При помощи молотка он забивается в образовавшееся отверстие.

Далее осуществляется его натяжение до требуемого уровня. После этого к его концу присоединяется дозиметрический ключ и осуществляется замер его способности выдержать определенное усилие на отрыв.

Виды и свойства анкерного дюбеля

Толщина колеблется от 10 до 16 мм. При этом чаще всего используются для этих работ анкера, размером от 12 14 мм.

Дюбель должен быть не хрупким и не очень мягким. Он не должен легко гнутся, и при этом не ломаться. Учитывая условия эксплуатации, дюбеля должны быть выполнены из нержавеющего материала или иметь соответствующее покрытие.

Минимальный диаметр анкерного дюбеля должен составлять 8 мм. Оптимальным вариантом считается, если он равен 10 или 12 мм. Расчет прост – чем больше нагрузка, тем толще сам шуруп.

Его длина, может варьироваться от 60 до 160 мм, в зависимости от прочности стены. Для пенобетона лучше использовать более длинный крепеж, для обычного бетона подойдет и короткий.

Анкерный фасадный дюбель имеет ряд достоинств:

  • благодаря наличию направляющего конуса дюбель может двигаться вокруг оси;
  • лепестки в процессе его установки не дают возможности ему вращаться;
  • система фиксационных ребер, расположенных в шахматном порядке обеспечивает надежное обездвиживание дюбеля;
  • благодаря выполненному в виде буквы Z разрезу шуруп точно входит в дюбель, чем обеспечивается равномерность распределения давления по всей поверхности гвоздя.

При выборе анкерного дюбеля необходимо учитывать:

  • материал стены;
  • тип утеплителя и его толщину;
  • климатическую зону;
  • высоту постройки.

Производители анкерных дюбелей

  • Mungo
  • Sormat
  • Hilti
  • EJOT
  • и др.

Химический анкер

Он представляет собой анкерный болт подходящих размеров, обладающий антикоррозийными свойствами и устойчивый к содержащимся в клеевом растворе химическим компонентам, вступающий с ними в прочную адгезию.

Его монтаж производится следующим образом – в стене проделывается отверстие, которое заливается специальным двухкомпонентным клеем, после чего в него вставляется стальная шпилька (непосредственно сам анкер).

После того, как смесь застынет и отвердеет можно продолжать прочие работы по созданию вентилируемого фасада.

Химический анкер обеспечивает более прочное сцепление крепежа со стеной, локально укрепляет саму стену. Он обладает повышенной устойчивостью к вырыванию.

Распорный анкер для кронштейнов

Он представляет собой болт в комплекте со специальной изготовленной из нержавеющей стали гильзой.

На противоположном конце гильзы имеется резьбовое соединение. Посредине корпуса гильзы находится специальная распорная часть.

Для установки распорного анкера нужно просверлить в стене отверстие соответствующе по толщине его гильзе. После этого, в него помещается крепеж.

Укрепление в стене производится путем ввинчивания. При этом создаваемое болтом статическое давление приводит к деформации в разные стороны распорной части гильзы этого крепежного элемента. Расширяясь, анкер, прочно застревает в стене.

Установить его также легко, как и снять. Поле того, как болт вывинчивается, ослабляется давление на распорную часть, которая возвращается в исходное положение.

Зачастую распорный анкер используют для установки кронштейнов вентилируемого фасада в стену, выполненную из пенобетонов.

Дюбель фасадный для теплоизоляции

Применяется для фиксации на стене теплоизоляционного материала. Существует их несколько видов, но зачастую используется только один – тарельчатые дюбеля. Их еще называют зонтиками или грибками.

Производят их из разного материала, но для вентфасадов применяются гильзы из полиамида, при этом распорный элемент выполнен из углеродистой стали с антикоррозийным покрытием или из коррозионно-стойкой стали.

Они должны быть выполненными из материалов, устойчивых к воздействию факторов окружающей среды, механическим деформациям и коррозии, способны не терять своих свойств в диапазоне температур от – 40 до + 80 градусов по Цельсию.

Установка дюбеля для теплоизоляции производится стандартным способом.

Вначале высверливается монтажное отверстие длина, которого на пару сантиметров больше чем имеет сам метиз. После этого производится установка распорного стрежня.

Болты скрытого крепления

Есть два вида болтов скрытого крепления:  немецкий и наш. Немецкий болт Кейл стоит дорого и в евро. Его подделывают местные производители, называя болтом скрытого крепления цангового типа Keil.

Настоящий болт продается по счету без слова “типа”. Подделывают дорогие немецкие болты в Казани, на заводе стоматологического оборудования. Качество уступает, но ценник радует.

Для плотных и более легких облицовочных материалов есть болты другого принципа крепления. Их производят в России, и для них не нужен специальный станок.

Болт от немецкой компании -“Keil”

Он представляет анкер разработанный компанией из Германии KEIL. Является незаменимым при монтаже навесных фасадов скрытого крепления. Подходит для скрытого крепления керамогранита, камня, HPL- панели, фиброцементных плит и других материалов.

Болт не производят в России и цена на него в евро, это минус. Стоит болт Кейл около 1,5 евро/ штука.

На одну плиту облицовки, размером 600*600мм требуется минимум три крепления, два вверху и одно внузу. Но обычно использует четыре точки крепления.

Кроме покупки болтов, необходимо учитывать удорожание по подсистеме, за счет зацепов (аграфф) и горизонтального профиля. Но и это не главное. Очень дорогими считаются работы по сверлению отверстий под болт Keil.

Короткое видео, демонстрирующее как сверлится облицовка под keil, а также видно, как будет держаться вся конструкция на стене:

Станок для сверления отверстий под болт Keil

Отверстие должно быть трапециевидной формы, расширяющееся к низу. Чтобы получить такое отверстие, необходимо купить станок.

Станок бывает двух видов:

  • с подведением воды;
  • без воды в системе.

Вода нужна для остужения сверла при сверлении.  Хотя сверла применяются с алмазным напылением, и рассчитаны на 600 отверстий/ одно сверло. Не всегда это достигается, часто сверло перестает сверлить после нескольких сделанных отверстий.

К станку нужно приноровиться, чтобы давить не сильно и не повреждать преждевременно слой алмазного напыления. Чтобы сохранить сверло как можно дольше используется вода.

Станок без воды используется для сверления облицовок типа фиброцемент или Hpl панель.

Также к станку можно приобрести отдельно стол с роликами на поверхности. С помощью роликов можно легко работать с тяжелой облицовкой.

Станок со столом стоит примерно 10 000  евро, без стола – от 6 000 евро. С водой/ без воды от этого цена не зависит.

Болт скрытого крепления Duro PT

Он представляет собой винт самонарезающий, выполненный из устойчивой к коррозии стали.

Предназначен для осуществления монтажа механическим способом. Используется для произведения установки панелей из бумажно-слоистого пластика, фиброцементых плит и изготовленных из минеральной ваты.

Крепятся они очень просто. Винт вкручивается в заранее подготовленное отверстие чуть меньшего диаметра, чем сам болт. Фиксируется при закручивании.

Болт Duro PT

Болт ДюроПТ нельзя применять для крепления камня или керамогранита, но, если требуется закрепить другую облицовку – это лучший вариант.

Не требуется специальный станок. Стоит болт в рублях, примерно, 30-40руб /шт.

Монтировать его удобно, дешево и быстро.

Похожие статьи

Крепёж вентфасада - ВЛГ1 Строй Групп

Крепёж вентфасада.




Крепёж для вентфасада и его элементов, начинается с крепежа непосредственно самого кронштейна к основанию и заканчивается креплением облицовочного материала к направляющей и меняется в зависимости от самого материала отделки вентилируемых фасадов. В составе подсистемы используется заклёпка для крепления самого профиля к кронштейну, кронштейн крепится с помощью анкера и шайбы ( в варианте с ККУ применяется фиксирующая шайба ШС*) или не применяется шайба в кронштейнах рядовых. Заклёпкой также крепят крепёжные элементы под каждую облицовку свои, под керамогранит заклёпка 4,0*8, 4,0*10мм A2-A2, для крепления фиброцемента применяется заклёпка 4,8*21 с окраской в NCS, или 4,8*18, для икли и салазки в креплении композита и кассет, применяется заклёпка 4,8*10 или 12мм. или меньшего диаметра.. Для крепления слоистого пластика HPL, применяется либо окрашенная заклёпка, либо специальный держатель панели с креплением 4,0*10мм. Для крепления откосов и отливов, также применяется заклёпки с бортиком 4*10, 4,0*12мм и дюбель-винт потайной. Для крепления кассеты стальной, применяется Саморез с EPDM прокладкой, окрашенный по RAL в цвет кассеты открытого и закрытого типа, также крепление декоративных планок кассет, крепится заклёпками или саморезами в потай.

 Крепёжные элементы кронштейна




Перед монтажными работами при реконструкции фасада, или отделке нового вентилируемого фасада в строящемся здании, необходимо позаботиться над крепежными элементами самого кронштейна. Вызвать специалиста по анкерному креплению, с прибором для определения несущей способности анкера. После испытаний участка фасада в зависимости от основания участка стены ( монолит, кирпич полнотелый, кирпич пустотелый, пеноблок, ячеистые блоки разной плотности) будет понимание какое крепление именно нужно заказывать к участку фасада. Как правило выдается акт испытаний, указывается допустимые нормы нагрузки на кронштейн, определяется шаг кронштейнов в рядовой зоне и в угловых зонах, подбирается и заказывается нужный анкер. Если основание слабое, применяется химический анкер

Химический анкер это элемент состоящий из заполнителя химического с специальным составом и служит для  заполнения пустот слабого пеноблока ячеистого, или пустотелого кирпича, когда основание слабое, принимается решение о креплении с химическим составом либо крепление в межэтажные перекрытия, не трогая участки слабого основания. Анкер может быть стальной с покрытием не позволяющим креплению разрушаться от воздействия влаги, или горячеоцинкованный полиамидный из высокопрочной стали. Покупать анкера на рынке и не известного производства крайне не рекомендуется, это связано с безопасностью всего фасада, ведь основное усилие и несущие способности системы, плотно связаны с анкеровкой кронштейнов.




Доборные элементы вентилируемых фасадов.

К доборным элементам навесных вентилируемых фасадов, относятся элементы индувального изготовления, откосы и отливы, противопожарные отсечки в оконных и дверных обрамлениях по требованиям пожарных испытаний, парапетные крышки, короба противопожарные, цокольные отливы и рассечки и крепежи этих элементов. Требования к таким конструкциям тоже имеются, толщина оцинкованного металла в отливах и откосах должна соответствовать толщинам в зависимости от их применения, элементы должны окрашиваться по требованиям, над оконными обрамлениями должны быть выполненны нормы пожарных требований, дополнительных узлов крепления, крепежи заклёпки должны быть выполненны из нержавеющей стали и иметь все необходимые экспертные заключения минстроя.






(Крепёж камня на штифты, показан условно*)

Индивидуальные крепежи под разную облицовку фасада.

Крепежами и элементами индивидуального исполнения под различные облицовочные панели и их назначение, зависит от технологического процесса монтажа в каждом случае, ведь не всегда облицовка фасада является отделкой стен фасада из керамогранита, фиброцементных плит и панелей, металлических кассет где крепление понятно каждому монтажнику, тем более что с каждым годом облицовочные панели к вентфасаду меняют свою линейку материалов применения. В фиброцементных плитах дополнительными элементами выступает резина подкладочная EPDM с различным диаметром по плоскости от 40 мм. до 90 мм. в зависимости от толщины профилей, бывает двух видов по цвету, белая и чёрная и служит прокладкой между плитой и направляющей, крепится заклёпкой или саморезами в потай, поставляется в бобинах по 350 и 450 метров в зависимости от диаметра, также в комплекте с панелью поставляются заклёпки 21 диаметра, гильза стальная проставочная в торцы плит, служит она страховочным крепежным элементом для безопасности от разрушения основы фиброцементных плит, или к примеру HPL панели, слоистого пластика при креплении на заклёпку. Для крепления керамогранита применяются кляммер открытого, закрытого *скрытого типа, бывает он декоративный с засечками или видимый с круглыми и квадратными лапками, основное требование к нему- сертификат минстроя или ТС, техническое свидетельство в котором прописан каждый заводской крепёжный элемент. Крепление кляммера скрытого бывает видимое декоративное ( формата вертикальной засечки спереди плит) и торцевое на пропилах, или заднее засверливание плит на специальные штифтовые кляммера, однако такой вид крепления очень опасен и зависит от профессионализма монтажников, сами плиты перед монтажом проходят подготовку, собираются на крепежные элементы и только потом монтируются на направляющие. Такие крепления также разработаны в креплении натурального камня, пропилы торцевые либо боковые на левый и правый кляммер из нержавейки или полка под камень.


Мы разработали качественное и недорогое крепление камня в сопоставимости с системами из Турции и Европы. Вариант – крепление с помощью штифтов штифты и монтаж с помощью профилей отличается  легкостью и простотой в работе, позволяет получить оптимальное крепление фасадов и является доступным и эффективным решением по сравнению с другими европейскими  системами, которые существуют на рынке.  Есть 2 вида крепления на штифты - на направляющую и без неё.

Крепление на штифты с помощью профиля.



Крепление кляммера  пропил боковой и торцевой



Кляммер скрытый относится к сложной отделке фасада, ведь при его монтаже нужно набить руку а также заказать качественный керамогранит чтобы избежать отколов, он позволяет закрепить отделку таким образом, визуально крепления будет не видно.  Скрытый способ крепления кляммера ставится  на пропилы в плите (четыре  точки с пропилами на  углах в каждой  керамогранитной плите)

Крепление с помощью кайлов (Kail)




Анкерное крепление типа KEIL - Кайл специальный элемент скрытого монтажа навесных вентилируемых фасадов различной отделки из гранита или керамики, камня из мрамора, другого камня и других современных фасадных материалов.

Анкера кайлы разработанные немецкой компанией, представляют собой незаменимый элемент при монтаже вентилируемого фасада, при монтаже навесных фасадов  со скрытым креплением.  Анкер надёжно монтируется и фиксируется внутри облицовки и стопорится, монтаж его не составит труда.

Анкера производятся с различной распорной зоной и вылетом по длинне, монтаж в разные фасадные материалы будет достаточно прост.





Подсистема для вентилируемых фасадов

Крепёж оптом / Кронштейны для вентилируемых фасадов / Подсистема для навесных вентилируемых фасадов (вентфасадов) по оптовым ценам

  1. Наклонный, несущий кронштейн,
    закрепляемый анкером
  2. Профиль (подвесная шина)
  3. Поддерживающий кронштейн
  4. Несущий кронштейн SUK-TGS-1
    со свободным штифтом и
    скользящей втулкой,
    включая болт с гайкой.

Подсистема для вентилируемых фасадов (вентфасадов) HALFEN SUK из нержавеющей стали является регулируемой системой подвесных шин с несущими и поддерживающими кронштейнами, которые плавно регулируются по высоте. Подсистемы HALFEN SUK из нержавеющей стали пригодны для долговременной эксплуатации конструкций в сложных климатических условиях, а также при воздействии больших нагрузок. Подсистема для вент фасада актуальна для расстояний от стены ≥ 160 мм. Идеально подходит для возведения новых зданий и реконструкции старых. Система состоит из небольшого количества удобных для монтажа деталей и поэтому легко и просто собирается. Кроме того система позволяет перекрывать большие пролеты между несущими стенами, в том числе и проемы. Малое количество крепежных точек позволяет произвести быстрый монтаж подсистем для вентфасада, а значит, быстро установить фасадные плиты. Крепления располагаются на достаточно больших расстояниях друг от друга и слой теплоизоляции повреждается минимально. Благодаря этому уменьшается количество «мостиков холода».

Преимущества подсистем для вентилируемых фасадов (вентфасадов) HALFEN SUK из нержавеющей стали:

  • плавная регулировка положения системы подвесных шин
  • горизонтальнaя регулировкa с помощью специального кронштейна
  • выраженный в цифрах коэффициент теплоотдачи через «мостики холода» [Вт/K]
  • быстрый и лёгкий монтаж
  • перекрытие ненесущих оснований
  • фиксация натурального камня при помощи штифта
  • подходит для специальных конструкций
  • высокая коррозионная стойкость
  • высокая несущая способность.

Материалы:

  • Нержавеющая сталь 1.4571/1.4404/1.4401 (A4).

Варианты несущих и поддерживающих кронштейнов для подсистем вентилируемых фасадов HALFEN SUK

Вы можете заказать и купить подсистемы для вентилируемых фасадов HALFEN SUK по оптовым ценам.

проверенная технология и инструкция крепежа

Содержание статьи:

Внешняя облицовка зданий призвана решить сразу несколько задач: защитную, утепляющую, звукоизоляционную и эстетическую.

Со всеми этими функциями прекрасно справляются вентилируемые фасады, которые повсеместно пришли на смену устаревшей штукатурке. Они скрывают дефекты зданий, обеспечивают простоту ухода, не требуют частого ремонта и весьма экологически безопасны. Кроме того, за счет укрепления стен увеличивается срок эксплуатации облицовки.

Виды вентилируемых фасадов

Внешняя облицовка ВФ может быть следующей:

Преимущества Недостатки Применение
Керамогранит Низкая стоимость, легкость обработки, стойкость к агрессивным воздействиям, простота транспортировки, высокий уровень шумоизоляции. Большой вес. Нижние этажи высоток.
Алюминиевые композитные панели Преимущества в плане проектирования, возможность придания зданию сложных форм, малый вес панелей, хорошая звукоизоляция, пластичность, экономия на очищении. Низкая теплоизоляция. Аэропорты, больницы, железнодорожные станции, рестораны.
Фиброцементные плиты Экономичность, простота монтажа, надежность, материал не горюч, легко обрабатывается и окрашивается. Высокая абсорбция, низкая ударостойкость. Жилые дома эконом класса, производственные здания.

Ламинат высокого давления

Большой размер панелей, их малый вес, устойчивость к солнечным лучам и внешней среде, антивандальное покрытие, отличная теплоизоляция, нулевая абсорбция. Высокая стоимость. Внутренняя и внешняя отделка зданий.
Линеарные панели Простота монтажа, минимальный уход, защита от внешних воздействий. Низкая ударопрочность, коррозия в месте прогиба. Жилые и коммерческие большепролетные здания с малым количеством выступов.
Стекло Красивый визуальный эффект, защита от осадков, высокой температуры, UV-излучения, самоочищение. Высокая стоимость, техническая сложность монтажа. Рекламные агентства, бизнес центры, аэропорты.
Агломератно-гранитная плитка (искусственный камень) Однородность, прочность, инертность к химическим растворам, износоустойчивость, пожаростойкость, быстрый ремонт, продолжительный срок службы. Большой вес. Внутренняя отделка и внешняя облицовка фасада.



Составные части вентилируемого фасада

Вне зависимости от внешней облицовки, все виды ВФ имеют общее строение:

  • Наружная обшивка выполняет задачу защитного и декоративного покрытия. Это внешняя сторона облицовки, которая может быть выполнена из материала любой фактуры и цветовой гаммы. Она располагается на небольшом расстоянии от стены;
  • Система крепежей. Крепеж наружной обшивки осуществляется с помощью дюбелей, шурупов и профилей. В зависимости от веса облицовочного материала используются стальные, алюминиевые профили или метизы из нержавейки. Крепеж может быть видимым или невидимым: в первом случае для крепления используются специальные кляммеры, во втором — обшивка приклеивается на профили;
  • Утеплитель. В зависимости от климатических условий используется разное количество утепляющего материала. Обычно теплоизоляционный слой выполняется из минераловатных плит с двойной плотностью;
  • Ветро- и влагозащитная мембрана. Чтобы защитить уязвимый слой навесного фасада от влаги и потоков воздуха, поверх утепляющего слоя натягивают специальную мембрану. Она защищает всю конструкцию от различных неблагоприятных воздействий окружающей среды и атмосферных явлений;
  • Прослойка воздуха между утеплителем и внешней облицовкой позволяет системе действовать как термос, создавая дополнительную теплоизоляцию. Во время межсезонья слой воздуха защищает внутренние помещения от значительных колебаний температур, предохраняя от охлаждения зимой и перегрева летом.

Таким образом, вне зависимости от используемого при облицовке материала, вентилируемый фасад создаёт вдоль стены здания воздушный канал, с помощью которого из-под обшивки удаляется лишняя влага, а наружная стена защищается от пагубных атмосферных воздействий.

Особенности установки

Монтаж вентилируемого фасада выполняется по одной и той же технологии. В зависимости от выбора материала внешней облицовки, подбора крепежа и утепляющего материала, инструкция установки может незначительно меняться, но в ее основе лежат одни и те же принципы.

Подготовительный этап

Без подготовительных работ не обойтись, если здание обветшалое или старое. В таком случае монтаж начинается с очищения внешних стен от наружной рекламы, осветительных приборов, элементов декора и кронштейнов.

Иногда, в случае необходимости, убирается старая штукатурка, заделываются щели и трещины. Если здание новое, то в подготовительных работах нет смысла, так как ВФ скрывает все неровности наружных стен.

Разметка

На следующем этапе монтажа вентилируемого фасада проводится расстановка маячков для дальнейших установочных работ.

Монтаж каркаса

Описание всех элементов вентилируемого фасада.

Технология крепления металлического профиля и крепежа зависит от тяжести облицовочных материалов и условий эксплуатации здания. Чем тяжелее выбран материал (керамогранит, искусственный камень), тем больше нужен диаметр анкера и тем глубже он устанавливается в стену.

Немаловажно учитывать толщину несущей стены. Грамотный выбор и установка каркаса позволит правильно распределить нагрузку на стены, предохранив их от деформации и разрушения. Крепежи изготавливаются из антикоррозийных материалов, что повышает срок эксплуатации навесных фундаментов до тридцати лет минимум.

Видимый тип крепления облицовочного материала является более экономичным. В этом случае подбираются кляммеры с плоскими лапками, которые затем окрашиваются под тон обшивки. В случае скрытого крепления используются самораспорные анкеры, которые стоят дороже. На этом этапе возведения фасада также устанавливаются водостоки, крепления под откосы и прочие важные наружные элементы.

Прокладка утеплителя и влагозащитной мембраны

Немаловажным элементом конструкции является утепляющая прослойка. Отрезки утеплителя прокладываются плотно, без зазоров, начиная с нижней части фасада. Если на облицовке лежит задача утепления здания, то утепляющие пластины монтируются в два слоя: те, что ближе к зданию, обычно более мягкие, способные скрыть неровности наружных стен, а поверх них протягивается второй, более плотный, слой.

Слои должны различаться не только по плотности, но и по размеру. Швы двух слоев утеплителя не должны совпадать, иначе не получится обеспечить высокую теплоизоляцию.

Согласно технологии поверх утеплителя протягивается влаго- и ветрозащитная мембрана. Швы пленки обрабатываются специальной клеящей лентой.

Финишная отделка

Крепеж облицовочного материала начинается с монтажа вертикальных профилей. Они позволяют создать воздушную прослойку между утеплителем и наружной облицовкой. Пустое пространство способствует циркуляции воздуха, а сама похожая на «пирог» конструкция обеспечивает прекрасную звуко-, влаго- и теплоизоляцию. Облицовочный материал подбирается в зависимости от функциональной направленности здания, эстетических соображений и пожеланий заказчика.

Помимо эстетической привлекательности, навесным фасадам характерен долгий срок службы. Если составить грамотный проект, правильно подобрать материалы и качественно провести монтаж, то можно утверждать, что вентилируемый фасад прослужит несколько десятилетий, защищая здание от перепадов температур, пыли, грязи и осадков.

КРЕПЛЕНИЕ — VentFasad

Навесной вентилируемый фасад, это конструктор элементов состав которого определяют как вырывные испытания, так и основание здания, будь то монолит или полнотелый кирпич, пеноблок или стальная конструкция — где крепежи будут меняться, а фасадный профиль и расстановка направляющих будет зависеть от коэфициента КН.  Крепежи  вентилируемого фасада – подсистема или каркас конструктора, который состоит из материалов облицовки и крепежей для крепления облицовок к профилю направляющей вертикально или перекрёстно или в перекрытия, которые крепятся к несущему слою основания стены кронштейном с паранитовой прокладкой, фиксируются анкерами различного вылета, или к межэтажному перекрытию в зависимости от показателей в акте на вырыв. Система навесных вентфасадов монтируется по типу крепления с зазором не менее 40 мм, по которому циркулирует воздух между облицовкой каркаса и основанием здания, данная технология крепление выводя конденсат, а также влагу из конструкций подсистемы. Заказать крепление для фасадных систем, можно в Москве у компании «Оптима-Jurand Group»

Элементы подсистем Jurand

Фасадные крепления, элементы системы Jurand Group — позволяют вентилируемому фасаду получить необходимый вынос от основания, совместить различную облицовку –  конструктив Jurand Group это различные кронштейнвы, несущие и рядовые, межэтажные кронштейны, сдвоенные и одинарные, направляющие и профиль различного сечения. Универсальность крепления подсистемы состоит в возможности применять как вертикальную подсистему так и перекрёстную, а также заменять крепление направляющих, в зависимости от высотности здания, и показателей на вырыв, это позволяет вовремя выполнять монтаж подсистемы в разумные сроки, решать проектные задачи, угодить архитектурным задумкам,  решать конструкторские и другие задачи при отделке зданий и сооружений. Компания Jurand Group, имеет также разрешение на выполнение проектных работ по подсистеме, разрабатывает узлы крепления исходя из геометрической формы здания. Монтаж фасадной системы Jurand в строительных организациях не составит труда, по надобности предоставляем шеф монтаж систем Jurand.

Крепление подсистемы вентфасада состав систем:

В основу вертикальной системы Jurand, мы распределили сразу три варианта крепления вертикальных направляющих, поэтому состав системы будет меняться, в зависимости от массы облицовочного материала, где основной каркас профилей будет схематично вертикальным или горизонтальным, данная система вентфасада стоит недорого, как правило из за металлоемкости, а при применении профлиста, листового материала, является явно доступной для строительного направления облицовки фасадов административных и производственных зданий, мало того монтируется и на сендвич панели с ТС Минстроя РФ, рассмотрим крепление и виды:

 Jurand Стандарт — позволяет крепить любые облицовочные материалы, без потери несущей способности, с применением грамотных расчётов подконструкции и сертифицированных крепежей подсистемы

Jurand Лайт — обеспечивает недорогой каркас подсистемы, но позволяет выполнить фасадные работы за недорогую стоимость и выполнить качественные работы в срок

Вертикальная и горизонтальная разметка каркаса Jurand Лайт и Jurand Стандарт

  1. Кронштейны рядовые КР, КН
  2. Кронштейны оконные КО
  3. Удлинитель доборный
  4. Прокладки паранитовые
  5. Профиль вертикальный основной Т образный, Г образный, С образный ( как для вертикальной так и для горизонтальной разметки)
  6. Профиль угловой ГО
  7. Крепление облицовки
  8. Заклёпки фасадные 4*10, 4,8*10 (композит, кляммер, кассеты)
  9. Саморезы с EPDM (кассеты)
  10. Лента EPDM 36, 60, 80-110 мм.
  11. Заклёпка широкая 21 мм. (фиброцемент)

Технология расхода комплектующих крепежа — без предварительных испытаний

Расход комплектующих фасадной подсистемы, на 1 м² вентфасада как правило не превышает от 2,5 до 5 кронштейнов (включая кронштейны оконные, крепление парапета) и 1,8- 2,5  метров направляющих для каркаса, крепежного фасадного профиля в зависимости от вырывных испытаний и размеров облицовочных материалов, размера фасада, при распиле и стыковке профиля следует предусмотреть зазо между направляющими. Расчёт типового вентилируемого фасада,  3х6 учитывая нормы расхода на 1 м² где расчет рядового кронштейна проходит по нагрузкам, количество кронштейнов берем 3,9 штук ,  направляющей 2,7 м/п с учетом запаса на оконные обрамления, возьмем также другой фасад 12*24  –  7 шт. и 5 м/п. Нужно также учитывать конструктив и размеры панелей, применяемые на фасаде, учесть фасадные элементы, проверить основание по периметру здания, в идеале разработать проект на фасад.

Крепежные элементы для вентилируемых фасадов зданий в Москве

Декоративным элементом фасадов зданий является облицовочный материал, который устанавливается с помощью крепежных элементов. Для того чтобы фасад прослужил долгое время, необходимо правильно подбирать крепежи, учитывать структуру и вес материала. Анкера, болтовые соединения, заклепки, дюбеля - это крепежные материалы, которые пользуются большим спросом. Применяют их в малоэтажном строительстве.

В строительных работах незаменимыми креплениями являются анкера. Они способны выдержать большую нагрузку и условия эксплуатации, только необходимо правильно подобрать деталь. Поэтому анкера представлены в большой номенклатуре, что позволяет выбрать нужный крепеж для любого объекта. Их используют для крепления несущих элементов каркаса к стене. Анкер состоит из двух частей: дюбеля, который произведен из морозостойкого пластика и стержня из нержавеющей стали или оцинкованный.

Для временного соединения элементов конструкции между собой используют болтовое соединение. Оно представляет собой деталь, состоявшую из гайки, болта и шайбы. Данный крепежный элемент для панелей выполнен из нержавеющей стали.

Крепеж для фасада по типу облицовки

Для постоянного соединения элементов фасада здания между собой используют крепеж для вентилируемого фасада, заклепки и саморезы окрашенные в цвет облицовочных панелей по RAL или NCS. Они позволяют закрепить конструкцию, даже если доступ к ней ограничен. Сегодня существует большой выбор заклепок, разных размеров и диаметра. Такой ассортимент крепежных элементов дает возможность решить конкретные технологические задачи.  Заклепки произведены из нержавеющей стали А2/А2, поэтому гарантируют надежность и долговечность крепления. Разберём по классификации фасадный крепёж, в основном применяют:

  • Крепеж для фиброцементных панелей; применяется как фасадная вытяжная заклёпка 4,8*10мм - для крепления кронштейна и профиля, которая выполняет функцию жесткого соединения кронштейна несущего или усиленного с профилем как п=вертикальным так и горизонтальным+вертикальным в перекрёстной системе, помимо этого для установки облицовочных панелей из фиброцементных плит, следует заказать специальную заклёпку с широким бортиком 4,8*21 мм. , из нержавеющей стали а также комплект втулки под заклёпку из нержавеющей стали. Заклёпка окрашивается в цвет панелей порошковым покрытием по каталогу RAL, NCS или Московской палитре цветов.
  • Крепёж для металлокассет в подсистеме не отличается от фиброцемента, где в паре кронштейн+профиль также подходят вытяжные заклёпки 4,8*10, 4*10 или 4,8*12 мм. В качестве установочных крепежей самого облицовочного материала, установить металлокассету на профиль, как и алюминиевую панель или нержавеющую можно заклёпками окрашенными в цвет материала саморезами с EPDM прокладкой или нержавеющими саморезами по металлу (последний вариант самый затратный, и редко применяется за счёт затрат на крепёж из нержавеющей стали)
  • Крепеж в системах вентилируемых фасадов с отделкой из керамогранита применяется как потайной крепеж для керамогранита, анкера KEIL так и установка кляммеров заклёпкой 4*8 мм; 4*10 мм; где в случае с скрытым крепежом это очень затратно и порой не надежно за счёт состава керамогранитных плит, которые не всегда выдерживают просверливание с торцевой части и попросту раскалываются или выпадают, тем самым вариант крепления на кляммера хоть и не привлекателен со стороны эстетики, но вполне живёт в наше время, где установка кляммера на профиль с заклёпкой 4*8 мм. , самый распространенный вариант крепления облицовки
  • Крепеж других панелей по примеру и аналогии с приведенной в примере облицовки, мало чем отличается и будет иметь место по аналогичному креплению: к примеру установка кляммеров под терракоту в керамике или монтаж планки под клинкер будет происходить по схожему сценарию, установка композита на иклю+салазку на профиль или полку (шину) под камень, будет фиксироваться заклёпками 4*10 или 4,8*10 мм., как будет указано в проекте и спецификации с вытяжными заклёпками из нержавеющей стали.

Самый распространенный в фасаде принцип крепления это заклёпка вытяжная, ничего лучшего ещё не придумали в работе с вентфасадом, и нужно ли вовсе, все и так понятно!

Крепеж для утеплителя и ветрозащитной мембраны

Дюбель для теплоизоляции - это тип крепежного элемента, который используется для прикрепления изоляционного материала (пенопласта или минеральной ваты) к стене. Такой комплект крепежного материала может быть со стальным стержнем, который выдерживает вертикальные нагрузки или стержнем из металла и стеклопластика.   И только грамотно выбрав дюбель для теплоизоляции можно говорить о прочности и долговечности фасадной системы в целом. Стоит разделить крепеж для утеплителя на три этапа по типу раскладки минеральной или базальтовой ваты, а также представить и понять схему раскладки утеплителя в один слой, в два слоя или с установкой поверх слоя теплоизоляции мембраны ветрозащитной и обязательно негорючей.

Рассмотрим все 4 варианта утеплителя и мембраны:

  • Первый вариант применения тарельчатых дюбелей для крепления утеплителя самый бюджетный и понятный, в расход на один пласт минеральной ваты или базальтовой пойдёт 5 штук тарельчатых дюбелей, размеры которых будут зависеть от толщины самой ваты, но не менее +50 мм. от толщины слоя с запасом на анкеровку самого дюбеля. Как правило к утеплителю 50 мм., устанавливают таарельчатый дюбель 100-120 мм., и по аналогии с другими утеплителями 100 мм., дюбель 160 мм., 150 мм., дюбель 200-230 мм., и так далее. Максимальный вынос тарельчатого дюбеля 350 мм. , остальные в продаже не встречались.
  • Второй вариант это крепление утеплителя в два слоя, где первый слой утеплителя устанавливаем в шахматном порядке на два-три дюбеля, а второй слой минеральной ваты устанавливаем поверх первого сверху на пять тарельчатых дюбелей с стальным гвоздем. Расход во втором варианте тарельчатых дюбелей на 40-45% выше чем с утеплением в один слой
  • Третий вариант установка поверх утепления ветрозащитной мембраны на тарельчатый дюбель добавляет дополнительно расход крепежа для теплоизоляции ещё на 2 штуки на м2 фасадных работ, где общая норма расхода в два слоя утепления с мембраной получится 9 шт/м2, что почти в два раза выше чем в варианте №1
  • Четвертый вариант установка утеплителя в один слой и поверх него мембраны, в данном случае мы приравниваем расход крепежа дюбеля тарельчатого к варианту номер два - 7 штук на м2 стены фасада

Как правильно установить профиль для вентилируемых фасадов – монтаж системы утепления своими руками

Вентилируемый фасад – эффективный и практичный способ улучшения тепло- и звукоизоляции здания, защиты его стен от влаги и внешних воздействий, а также придания сооружению стильного внешнего вида. Для его обустройства применяют такие материалы:

  • металлические и композиционные сплавы;
  • керамогранит и натуральный камень;
  • дерево;
  • фиброцемент;
  • стекло и др.

Вентилируемые фасады можно устанавливать независимо от погоды и сезона, поскольку технологии монтажа не связаны с «мокрыми» процессами.

Алюминиевый вентилируемый фасад – стильный коттедж

Конструкция вентилируемого фасада

Основные составляющие систем вентилируемых фасадов:

  1. усиленные крепёжные кронштейны;
  2. горизонтальные Г-образные крепёжные профили;
  3. вертикальные шляпные и Z-образные крепёжные профили из оцинкованного металла;
  4. метизы;
  5. теплоизоляция фасада;
  6. фасадные кассеты.
Размеры монтажных элементовКрепежные элементы для вентилируемых фасадовОсновной вертикальный профиль для вентфасада (КПШ 90х20)

Для крепления системы к стене используются усиленные крепёжные кронштейны для вентилируемых фасадов (ККУ). Размер их консоли от 90 до 230 мм. Шаг горизонтальных профилей и кронштейнов указывается в проектной документации.

Шляпные крепёжные профили КПШ-90х20х3000 предназначены для установки по вертикальным стыкам кассет фасада, между которыми монтируют промежуточные профили КПШ-50х20х3000. Узлы примыканий выполняю с использованием Z-образных крепёжных профилей КПZ-29х20х3000.

Профили для вентилируемых фасадов имеют как стандартную (3 м), так и нестандартную длину, определяемую проектом.

Для крепления элементов несущего каркаса используются самонарезающие винты, заклёпки или болтовые соединения.

Крепежный Z-образный профиль КПZ 29х20х3000

Система утепляется в один или два слоя минватой либо стекловатой. Однослойное утепление или наружный слой двухслойного материала выполняют из плиты минваты (плотность от 80 кг/кубометр).

Внутренний второй слой выполняют из плит минваты или стекловаты (плотность от 30 кг/кубометр). При этом, чем больше слоев материала и выше его плотность, – тем дороже цена фасадного утеплителя.

Для защиты от ветра и влаги утеплитель покрывают паропроницаемой мембраной. Изготовление металлических фасадных кассет со скрытым или открытым способом крепления выполняется по проектным размерам.

Установка систем вентилируемых фасадов

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

  • нивелира;
  • рулетки;
  • отвеса;
  • шуроповерта;
  • ножниц по металлу;
  • заклёпочных клещей.

Внимание!

Металлические составляющие запрещено резать абразивным кругом («болгаркой») из-за выжигания полимерного покрытия и цинка с последующим возникновением коррозии и ржавых подтёков.

Подготовка поверхности

Перед установкой демонтируются водостоки, антенны, вывески, а стена очищается от отслоившейся штукатурки.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Совет! Для моделирования данного процесса на стадии проектирования, вам понадобится инструкция по установке вентилируемых систем.

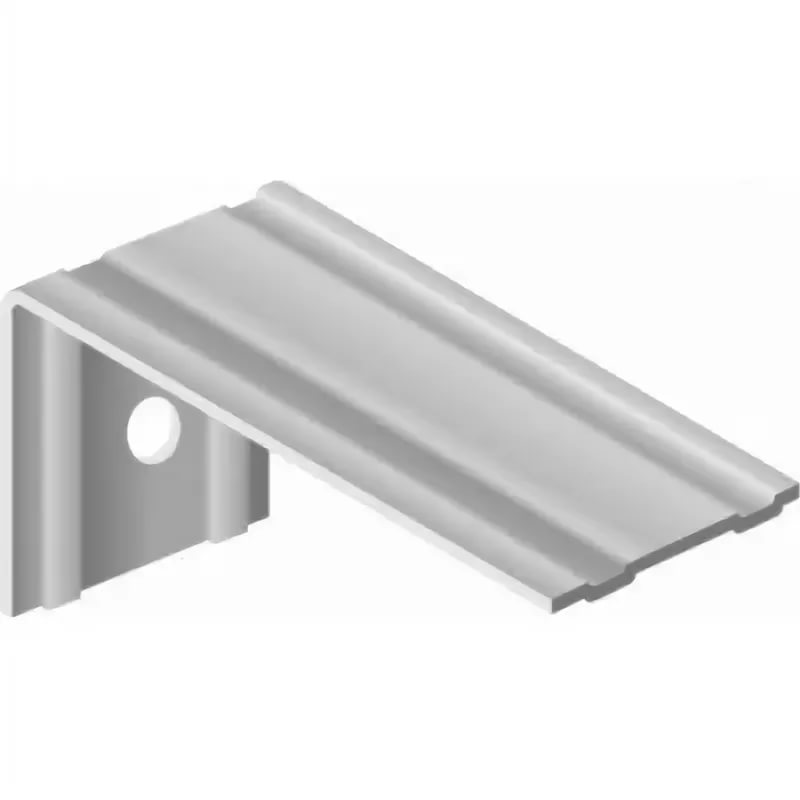

Кронштейн для вентилируемых фасадов – надежная и простая конструкция

В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка.

Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

Обратите внимание!
Кронштейн для вентфасада – важный элемент всей системы, который позволяет выровнять (рихтовать) горизонтальную обрешётку до 30 мм, создавая ровную поверхность под кассеты.

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.

Схема установки утеплителя

При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Внимание! Допустимо вертикальное отклонение фасада, перпендикулярное плоскости стены, до 1 мм на метр, но не более 5 мм на 10 метров и 10 мм на общую высоту стены.

Установка вертикальных профилей

  1. Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
  2. Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
  3. Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.
Установка вертикальных профилей

Установка фасонных изделий

  1. Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
  2. Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

  1. Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
  2. Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
  3. После завершения монтажа удаляют защитную плёнку.
Схема вентилируемого фасада

Установка фасадных кассет МП 2005/25/30

Надежный и простой крепеж для вентилируемых фасадов – саморез 4,8х28

Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28.

Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали.

Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

  • фасонный фартук;
  • уголок крепления вент фасадов;
  • вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично.

Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

В заключение статьи

Если вы решитесь сделать фасад своими руками, то мы рекомендуем, кроме изучения советов и рекомендаций статьи, посмотреть подробное видео от специалистов монтажа подобных систем.

Системы крепления: типы, применение и характеристики

Бытовая техника, стулья, столы, автомобили: каждый дюйм того, что мы используем каждый день, удерживается на месте некоторыми системами крепления. На самом деле крепежные детали используются в широком спектре производственных секторов, таких как сборка автомобилей, развешивание картин, строительство, сборка мебели, установка шкафов и электроника.

Давайте узнаем, что это такое и для чего они используются.

Что такое застежка и когда она используется

Застежка - это аппаратное устройство, которое механически скрепляет предметы. Он используется для создания непостоянных соединений, которые можно снимать или разбирать без повреждения соединяемых компонентов. Это универсальная система, которая может надежно удерживать вместе предметы, испытывающие сильную нагрузку.

Выбор правильной системы крепления подразумевает учет характеристик объекта, который необходимо закрепить (размер, вес, материал), а также характеристик опоры, к которой он должен быть прикреплен. Крепежные детали обычно изготавливаются из: углеродистой стали

  • , легированной стали
  • , нержавеющей стали
  • , нержавеющей стали
  • инконель, титана
  • , алюминия
  • .

Крепежные детали: типы и характеристики

Термин «крепежные детали» применяется к большому количеству инструментов, многие из которых обычно используются также в проектах DIY и повседневном обслуживании дома, например:

  • винты , которые, в отличие от болты, не требуют ничего, чтобы удерживать их на месте и чьи резьбовые валы обеспечивают долговечную удерживающую способность,
  • гвозди , которые не имеют резьбы, но обеспечивают большую прочность на сдвиг, чем винты, несмотря на то, что они не обеспечивают такой же удерживающей способности
  • болты и гайки , которые работают в тандеме для удержания компонентов вместе,
  • анкеры , используемые для соединения вещей с такими материалами, как гипсокартон или бетон,
  • заклепки , которые создают постоянное соединение между двумя объектами и являются замечательно прочный по сравнению с другими типами застежек.

При выборе крепежа для промышленного применения важно учитывать множество факторов и характеристик, в том числе:

  • тип резьбы,
  • приложенная нагрузка на крепеж,
  • жесткость крепежа,
  • номер необходимого крепежа,
  • доступность,
  • факторы окружающей среды (то есть температура, воздействие воды и потенциально коррозионные элементы),
  • процесс установки,
  • материалов, которые необходимо соединить,
  • возможность повторного использования,
  • ограничения по весу.

Крепежные детали иногда могут иметь покрытия (например, кадмиевое покрытие, цинкование, фосфатирование), чтобы улучшить их коррозионную стойкость и их общие характеристики.

Крепежные системы для вентилируемых фасадов от AdermaLocatelli

Крепежные элементы играют важную роль в строительном бизнесе, поскольку они предоставляют универсальные и гибкие решения для многих видов инновационных технологий. Системы крепления AdermaLocatelli основаны на более чем 40-летнем опыте работы на рынке, произведены в Италии и соответствуют исключительно высоким стандартам качества.Они тщательно разработаны для вентилируемых фасадов и подходят для всех видов облицовочных панелей, доступных на рынке.

AdermaLocatelli предлагает индивидуальные системы крепления для облицовки фасада , отслеживая весь процесс от проекта до сдачи вентилируемого фасада под ключ. Специалисты высокого уровня разрабатывают индивидуальные решения с учетом требований клиентов.

Полученные системы крепления изготовлены из оцинкованной стали, нержавеющей стали или алюминия и обеспечивают легкую регулировку на миллиметр по всем трем осям для обеспечения идеальной фиксации поверхности.Сочетание долговечных систем анкеровки и износостойких вентилируемых фасадов означает, что в течение как минимум 20 лет не потребуется значительного технического обслуживания. Использование анкерных систем для вентилируемых фасадов - стратегический выбор, который подразумевает множество преимуществ, таких как:

  • быстрая и простая установка,
  • упрощенное обслуживание,
  • высокое сопротивление,
  • качественные материалы,
  • индивидуализированные продукты,
  • энергоэффективность. .

Не найдено - Hilti Финляндия

Не найдено - Hilti Финляндия Перейти к основному содержанию

Ошибка 404 - искомая страница не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу домашнюю страницу.
Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Здесь для вас Мы поддерживаем ваш бизнес, поскольку времена меняются Подробнее

Не найдено - Hilti Россия

Не найдено - Hilti Россия Перейти к основному содержанию

Страница, которую вы ищете, не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу домашнюю страницу.
Нужна помощь? Свяжитесь с нами

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже.Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Выберите следующий шаг для продолжения

Ошибка входа

Извините, мы не можем авторизовать вас.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен. Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до.Это связано с упаковкой и минимальным объемом заказа.

Не найдено - Hilti Qatar

Не найдено - Hilti Qatar Перейти к основному содержанию

Страница, которую вы ищете, не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу домашнюю страницу.
Нужна помощь? Свяжитесь с нами

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

Хотите стать онлайн-покупателем?
Создайте учетную запись сейчас.

Зарегистрируйтесь здесь

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

Хотите стать онлайн-покупателем?
Создайте учетную запись сейчас.

Зарегистрируйтесь здесь

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Рабочее время Рамадана с субботы по четверг: магазины и служба поддержки Hilti с 08:00 до 14:00, свяжитесь с нами

HIF Insulation - Утеплитель для легких вентилируемых фасадов

HIF Insulation для крепления - Утеплитель для легких вентилируемых фасадов - Hilti United Kingdom Перейти к основному содержанию Hilti

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Наведите курсор на картинку для увеличения.

Щелкните изображение для увеличения.

Щелкните изображение для увеличения.

Новый продукт

Стандарт

Товар # r67086.

Экономичный анкер изоляционный пластиковый для крепления мягких изоляционных материалов в легких вентилируемых фасадах

  • Основные материалы: Каменная кладка (сплошная), Каменная кладка (пустотелая), Бетон (прочный), Бетон (пористый), Бетон (мягкий)
  • Принцип работы: Ударный анкер
  • Диаметр сверла: 8 мм
Больше технических данных

Функции и приложения

Характеристики

  • Идеально подходит для мягкого изоляционного материала: головка 90 мм предотвращает погружение в поверхность - дополнительная пластина не требуется
  • Быстрая установка благодаря меньшему количеству сверления
  • Просверлить, забить - готово!

Приложения

  • Идеальный анкер для крепления мягкого изоляционного материала в легких вентилируемых фасадах.

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

BREXIT FAQ Найдите ответы на некоторые из наших наиболее распространенных вопросов, касающихся Brexit Прочтите наш FAQ

Не найдено - Hilti Ireland

Не найдено - Hilti Ireland Перейти к основному содержанию

Ошибка 404 - искомая страница не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу домашнюю страницу.
Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен. Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

BREXIT FAQ Найдите ответы на некоторые из наших наиболее распространенных вопросов, касающихся Brexit Прочтите наш FAQ

404 - Не найдено - Hilti New Zealand

404 - Не найдено - Hilti New Zealand Перейти к основному содержанию

Страница, которую вы ищете, не существует.Пожалуйста, свяжитесь с нашей службой поддержки клиентов по телефону 0800 444 584 для получения дополнительной помощи

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу домашнюю страницу.
Нужна помощь? Свяжитесь с нами

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

Хотите стать онлайн-покупателем?
Создайте учетную запись сейчас.

РЕГИСТРАЦИЯ

Не можете войти в систему или забыли пароль?

Введите свой адрес электронной почты ниже, и мы отправим инструкции по сбросу пароля.

Нужна помощь? Свяжитесь с нами

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

Хотите стать онлайн-покупателем?
Создайте учетную запись сейчас.

РЕГИСТРАЦИЯ

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
