Вентфасад – что это такое?

Строительный рынок России по прежнему развивается ускоренными темпами. Растут объемы строительства, на рынок приходят новые Заказчики со своими уникальными проектами, предъявляя более высокие требования к качеству строительных материалов, технологий и их реализации.

Индивидуальность каждого проекта во многом зависит от концепции фасада здания и способа его воплощения.



Конечно, каждый Заказчик хочет, чтобы фасад его здания был красивым и современным, говорил об успехе тех, кто его построил, кто в нем живет, работает, отдыхает или делает покупки.

Но привлекательный вид - далеко не единственное требование к современному фасаду. И связано это  с тем, что фасад играет огромную роль в функционировании всего здания, во многом определяет микроклимат в помещениях, может значительно повлиять на срок и стоимость эксплуатации объекта.

Именно вентилируемые фасады отвечают жестким требованиям, предъявляемым к устройству фасадов на современном уровне.


Систему вентилируемых фасадов все чаще выбирают хозяева офисов, ресторанов, магазинов.

Известно, что система вентилируемых фасадов была изобретена в стране сурового климата и неблагоприятных погодных условий – Норвегии.

В результате стремления человеческой мысли, пройдя сложный путь развития, всё же был найден новый способ создать вентилируемый фасад такого строения, где его стыки одновременно были открыты и закрыты. И ничего нет удивительного в том, что на сегодняшний день, при высоких достижениях в строительной индустрии, технология облицовки фасада зданий навесным вентилируемым материалом по всем параметрам является самой прогрессивной, непревзойдённой и передовой.

Монтаж вентилируемого фасада – это получение видимой экономии в процессе строительства, облегчение здания в целом, возможность повысить этажность здания, то есть - реализовать наиболее сложные и проблемные архитектурно- конструкторские задач.

Алюминиевый навесной вентилируемый фасад наделен нижеизложенными эксплуатационными и техническими качествами:
  • Уникальный, совершенный и престижный внешний вид здания на протяжении довольно продолжительного периода его эксплуатации
  • Быстрое изменение внешнего облика фасада
  • Возможность создать радиусный (радиальный) фасад
  • Удобность корректировки конкретной части здания без затрагивания несущей стены
  • Экономное обслуживание в результате незначительных расходов на содержание алюминиевого фасада
  • Период эксплуатации обновленного сооружения увеличивается в разы.
  • Повышение звукоизоляции здания - довольно важное условием для больших городов
  • Повышает теплоизоляцию здания.
  •  Формирует комфортный климат каждого помещения отдельно и всего сооружения в целом.
  • Экономия на кондиционировании в зимнее и летнее время.
  • Противостояние любым негативным проявлениям природы (от жарких солнечных лучей, снега и града до осадков с примесью активных химических соединений)
  • Способность скрывать все неровности и другие дефекты несущей стены
  •  Возможность монтажа на нововозведенных сооружениях, так и на зданиях, находящихся в долгосрочной эксплуатации сфера применения – фасады торговых и развлекательных центров, отелей, административных  зданий, частных домов, коттеджей, отдельных частей, сторон зданий.

В итоге отметим, что установка вентилируемого фасада на алюминиевой подконструкции удовлетворяет все требования современных строительных технологий, а монтаж вентилируемых фасадов можно считать самым экономичным.

Алюминиевый фасад - практичное решение для зданий различного предназначения, которое воплощает огромное количество технических и архитектурных задач на протяжении короткого отрезка времени.


Наша Компания использует только самый надёжный композит и предоставляет услуги по монтажу, установке и обслуживанию вентилируемого фасада Ростове-на-Дону и Ростовской области.



Вентфасад: полное описание системы

Содержание статьи:

Популярный сегодня в Европе и начинающий набирать популярность у нас вентфасад – это удобный вариант и правильное решение для зданий общественного назначения.

Впрочем, технология используется и при отделке частных домов, правда позволить себе такую роскошь может не каждый. Цена фасада на порядок выше стоимости обычной облицовки, кроме того, вент фасад можно доверить только опытной команде мастеров, в противном случае он не будет работать так, как это было запланировано.

Вентилируемый фасад для коттеджей и зданий общественного назначения имеет несколько неоспоримых достоинств:

  1. Вентиляция, создаваемая естественным образом, способствует образованию в помещении комфортного микроклимата.
  2. Утеплитель сохраняет свойства теплоизоляции на протяжении всего срока использования.
  3. Попадающая в вент фасад влага удаляется через дренаж.
  4. Система фасада создается на основе устойчивых к огню материалов.
  5. Вент фасад является
    шумопоглощающей конструкцией,
    поэтому особенно незаменим при отделке городских зданий.

Что касается недостатков, то помимо высокой цены, можно отметить, что вентилируемые фасады – это обязательно установка с привлечением мастеров – а это дополнительные расходы.

Особенности устройства вентфасадов

Далее будут описаны популярные (что лишний раз подтверждают положительные отзывы) системы фасадов для зданий на отечественном рынке. При выборе любой из них огромную роль играет расчет комплектующих, которые оказывают заметное влияние на итоговую стоимость конструкции.

Типовые же вентфасад узлы независимо от выбора фасадной системы представляют собой стандартный набор:

  • узлы внутреннего и внешнего угла здания;
  • узлы установки металлического кронштейна к фасаду;
  • узлы монтажа планок к кронштейнам наружной стены здания;
  • узлы откоса окна;
  • узлы цокольной части здания;
  • узлы монтажа отсечки пожарной безопасности.

Система представляет собой своеобразный пирог из нескольких слоев, среди которых утеплитель, облицовочный слой и обрешетка. Наиболее востребованы вентилируемые фасады краспан, ронсон, олма и некоторые другие. Подробнее о лидерах производства ниже.

Системы «Ронсон» — качество вне сомнений

Подробная схема вентилируемого фасада.

Вентилируемые конструкции ронсон активно используются для утепления и отделки зданий.

К основным преимуществам систем можно отнести следующие моменты:

  1. Отличные телоизоляционные качества.
  2. Защита наружных стен от осадков и повреждений.
  3. Долговечность – ронсон прослужат более 40 лет при условии правильного монтажа системы.
  4. Экономичность – система практически не требует обслуживания, выглядит современно и эстетично.
  5. Быстрая установка и небольшой вес – ронсон не требует использования мокрых элементов в процессе установки, поэтому он не занимает много времени и может быть произведен в любую погоду, конструкция весит меньше «мокрых» аналогов.
  6. Влагоустойчивость – фасады проявляет повышенную термоустойчивость.
  7. Отличная шумоизоляция – ронсон позволяет устроить защитный экран на фасаде, который будет подавлять звуки внешней среды.
  8. Защита от молнии.

Система ронсон представляет собой стандартный набор из несущей конструкции, утеплителя и слоя облицовки. Это могут быть как вентилируемые фасады из композита, так и вентилируемые фасады гранитные, мраморные (недостаток – серьезный вес, достоинство – долговечность) или с использованием известняка.

Допустима отделка из декоративного камня, металлокассет, объемной керамики и так далее.

Цена вентфасада ронсон для частного дома или общественных зданий будет рассчитана на основе анализа сложности работ, площади сооружения и в каждом случае индивидуальна.

Вентфасады Олма – особенности конструкций

Компания Олма занимается проектированием вентилируемых фасадов и производством конструкций на основе оцинкованной стали или нержавейки. Сегодня на российским рынке отелочных материалов продукция Олма наиболее ярко демонстрирует сочетание высокого качества и доступной цены.

Компания практикует проектирование систем под разные виды отделочных материалов, имеет свыше трех тысяч квадратных метров площадей для производства, работает по индивидуальным проектам.

Как уже было описано выше, фасад олма позволяет защитить наружные стены частного дома с созданием оптимального микроклимата в помещении, чему способствует правильно рассчитанный зазор между слоями конструкции.

Зазор служит местом для движения воздушных масс за счет разницы температур воздуха внутри прослойки и наружного воздуха. Таким образом олма не допускает накопления влаги в процессе эксплуатации дома, продлевая срок его службы.

Вентилируемый фасад Изовер – особенности продукции

Вентилируемый фасад в разрезе.

Конструкция isover вентфасад разработана с учетом конструктивных особенностей навесного фасада частного дома и принципов его функционирования.

Сегодня isover вентфасад включает в себя:

  1. isover вентфасад – верх – для облицовки верхнего слоя наружных стен.
  2. изовер вентфасад низ — для отделки цокольной части наружных стен.
  3. isover вентфасад – моно – для создания конструкции на базе одного слоя.
  4. isover вентфасад оптима – также для сооружения однослойной конструкции, где будет предусмотрен зазор для воздухообмена (для дома с числом этажей не более четырех).

Чаще всего комбинируют первый и второй вариант фасадов и этому есть объяснения:

  1. Удается добиться максимального сбережения тепла.
  2. Облицовка демонстрирует устойчивость к огню.
  3. Наружные стены сохраняются на протяжении нескольких десятков лет в целости.
  4. Зазор между слоями способствует естественному воздухообмену, создавая приятный для нахождения внутри помещения микроклимат.
  5. Плиты имеют небольшой вес, поэтому монтаж не потребует использования многочисленных крепежных элементов.

Сегодня продукция isover вентфасад считается наиболее оправданным решением в отношении затрат и демонстрируемых эксплуатационных характеристик для частного дома.

Вентилируемые фасады «Диат» — конструктивные особенности систем

Компания «Диат» практикует разработку и установку вентилируемых фасадов, выполняя предварительный расчет материалов и стоимости системы в каждом отдельном случае.

К основным преимуществам систем диат можно отнести следующие моменты:

  1. Простая и удобная установка.
  2. Высокие показатели прочностных теплотехнических характеристик.
  3. Материал выполнения – нержавеющая сталь.
  4. Устойчивость к деформациям.
  5. Эстетичный вид.
  6. Устойчивость к огню.
  7. Долговечность облицовки.

Системы диат позволяют использовать откосы из натурального камня, декоративного, из керамогранита и прочих материалов без использования козырьков над проемами.

По желанию заказчика производители могут изготовить фасад диат в эконом варианте – с направляющими из стали, покрывающимися защитным слоем, позволяющим продлить срок службы конструкции.

Особенности расчета вентфасада

Чтобы проанализировать нюансы, на основании которых производится расчет вентфасада, не важно, речь о вентилируемых фасадах краспан диат или ронсон, следует учесть, что для каждого здания они будут индивидуальны. Обязательно следует учитывать месторасположение частного дома или городского объекта, его характеристики.

Расчет вентфасада должны проводить опытные инженеры, которые знают о тонкостях системы и смогут учесть внешние факторы, способные оказать влияние на ее использование. Так, например, зазор должен быть строго определенных размеров, таким, чтобы при сильных порывах ветрах конструкция не испускала гул. Чрезмерно узкий зазор же, будет способствовать скоплению влаги и разрушению теплоизоляционного слоя – что также недопустимо.

Проводя расчет стоимости систем, не важно, это вентилируемые фасады краспан, ронсон, диат или weisite специалисты должны принимать во внимание перепады температур, теплоизоляционные характеристики и вес облицовочных материалов.

Чем больше вес облицовки (натуральный камень), тем надежнее должна быть обрешетка в составе конструкции. Кроме того, солидный вес отделочных материалов может потребовать дополнительного укрепления фундамента и это также нужно принимать в расчет.

что это, виды, типы, схема, преимущества

Содержание:

  1. Какие бывают типы
  2. Каковы преимущества таких систем
  3. Из чего состоит

Вентилируемые фасады выступают в качестве средства для облицовки зданий, так как это явление играет решающую роль в современной архитектуре.

Но что такое вентилируемый фасад и что он из себя представляет? Это вопрос, затрагивающий каждого человека, столкнувшегося с проблемой облицовки фасада.

Вентилируемый фасад — это один из способов для защиты здания от негативных внешних природных факторов, максимальное сохранение тепла, а также хорошая циркуляция воздуха при любых условиях применения.

Зарождение этой технологии началось в 1940-х годах в северной части Европы. Причиной возникновения такого материала послужила довольно сырая погода, которая преобладает в скандинавских странах.

Особая защита стен, в связи с климатическими условиями, потребовалась и в Канаде с середины 50-х годов.

Вентиляционный фасад имеет защитную конструкцию, монтаж которой выполняется на небольшом расстоянии от стены. Такая конструкция несет в себе определенную декоративную роль. Теплоизолирующее покрытие стелется вдоль стены.

Когда идет процесс реализации монтажа, оставляют небольшой промежуток между стеной и конструкцией, что повышает защитную функцию материала и демонстрирует его эффективность в целом.

Какие бывают типы

Виды вентилируемых фасадов отличаются своей отделкой, которая чаще всего осуществляется с помощью таких материалов, как керамогранит, камень или композит.

Керамогранит

Керамогранит — это материал для отделочных работ, который имеет искусственное происхождение. Керамогранит делается с помощью прессования и обжига пластичной и прочной глины.

За последние несколько лет данный материал приобрел значительную актуальность в мире, с помощью которого реализуют отделку фасада. Этот материал отличается своей прочностью, долговечностью и теплоустойчивостью, что считается незаменимым набором факторов для подобных систем. Керамогранит может имитировать камень, древесину и мн.др.

Все зависит от архитектуры и смеси, которая будет выполнена для изготовления. Выбор цвета и фактуры облицовки имеет обширный спектр предложений, ассортимент может быть абсолютно на любой вкус.

Вентиляционные фасады, которые были оформлены с помощью керамогранита, будут демонстрировать эксклюзив и эффективность.

Композитные панели

Вентилируемый фасад может быть оформлен алюминиевыми композитными панелями. Композитная панель — это материал, содержащий в себе много слоев, которые состоят из пары листов алюминиевой ленты, а между ними содержится внутренний слой.

Преимуществом в использовании данного материала является его легкость. Например, стальной лист, который имеет такие же параметры, весит в 4 раза больше, нежели композитная панель.

Композит имеет очень хорошую гибкость, благодаря чему можно создавать криволинейные структуры материала или закругленные углы. Композитные панели долговечны в использовании, соответственно, системы, содержащие этот материал, будут эффективны в эксплуатационном плане.

Натуральный камень

Фасады, которые имеют отделку из натурального камня, считаются самым практичным применением. Камень представляет собой очень прочный материал, которые предусматривает все уровни тепло- и шумоизоляции.

Здания, оформленные камнем, способны придать строению особую эстетику, свидетельствующую о его респектабельности и изысканности. Облицовка также может включать в себя следующие материалы: мрамор, сланец, кварц, гранит, песчаник и другие подобные средства.

Каковы преимущества таких систем

  • Презентабельный внешний вид. Применение подобных конструкций обеспечивает желаемую красоту здания на протяжении большого срока. Выбор материала предоставляет обширный спектр услуг, который поможет вам найти желаемое архитектурное оформление вашего здания.
  • Долговечность. Схема фасадов реализована так, что они не нуждаются в потребности ремонта и могут хранить свои атрибуты на протяжении большого срока.
  • Легкая реализация монтажа. Вентиляционные фасады доступны легкому ремонту, если есть на то потребности. Починка не займет много времени, а шансы на вредоносные последствия для конструкции сводятся к минимуму.
  • Теплоизоляция. Данная составляющая позволяет защитить стены от перегрева или, наоборот, от переохлаждения. Теплоизоляционная функция способна повышать теплоаккумулирующие свойства стены. Подобному действию можно приписать эквивалентный пример работы термоса, так как просматривается функция сохранения тепла на длительное время.
  • Звукоизоляция. Панели имеют отличный набор материалов, которые способствуют отличному свойству звукоизоляции.
  • Влияние на внешние факторы. Вентиляционные фасады наделены отличным свойством, которое способно устойчиво реагировать на погодные условия.
  • Простота ухода в период эксплуатации. Фасады можно очищать от пыли, налетов и других возможных явлений без лишней сложности.
  • Климатическая оптимальность. Конструкция позволяет свободно распространяться воздуху внутри помещения, что является немаловажным фактором для лучшей циркуляции.
  • Универсализм. Применение возможно в любом здании, независимо от его возраста.

Из чего состоит

  1. Утеплитель. Имеет место установки непосредственно на несущей стене. Особая структура утеплителя способна обеспечивать тепло- и шумоизоляцию благодаря волокнистому материалу.
  2. Защита от ветра и влаги. Наличие мембранной ткани позволяет защитить утеплитель от внешних природных факторов, а именно от ветра.
  3. Наличие воздушного зазора. Вентилируемые типы фасадов имеют особое отличие от других, которое заключается в воздушной прослойке. Воздушная прослойка дает возможность циркулировать воздуху, что предотвращает возможные появления излишней влаги или тепла.
  4. Подсистема крепления. С помощью дюбелей крепятся утеплитель и теплозащитная ткань, а на самой стене имеется совокупность кронштейнов, благодаря которой осуществляется фиксация различных элементов. Подобным образом предусматривается сбалансированное распределение нагрузки на стены.
  5. Материалы облицовки. Если фасад должен соблюдать функцию защиты, то сам облицовочный материал не должен уступать в прочности. Также материал должен быть легким, поэтому именно такая закономерность имеется в вентиляционных фасадах.

Структура всей конструкции должна быть подобрана по параметрам самого здания, чтобы общая взаимосвязь материалов была однородной.

как правильно монтировать навесной вентилируемый фасад?

Современные технологии предлагают довольно широкий выбор для быстрой и надежной облицовки фасадов домов. Одним из таких вариантов является вентфасад, технология монтажа, которого достаточно проста, но в то же время надежна. Навесные системы защищают основное строение и имеют дополнительные положительные характеристики.

Что такое вентфасад?

Сначала нужно разобраться, что же такое вентилируемые фасады, и как они обустроены. Эта система состоит из множества слоев, которые монтируются в строгой последовательности. И обязательно есть каркас, на котором все держится.

Для каркаса лучше использовать оцинкованную или нержавеющую сталь, или алюминий. Иногда их заменяют на деревянные рейки, но такой материал вряд ли можно считать достаточно долговечным.

Рассмотрим, какие же слои составляют вентилируемый фасад:

  1. Пароизоляционная пленка. Покрывает полностью стену первой. Она защищает утеплитель от паров влаги из внутренних помещений. Пары конденсируются на поверхности пленки и удаляются через дренаж. Таким образом, имеет отличный микроклимат внутри дома и хорошо защищенный утеплитель.
  2. Теплоизоляционный материал. Утепление осуществляют любым материалом. Это может быть пенопласт, пенополистирол или минеральная вата. Он позволяет сохранять тепло внутри дома.
  3. Ветрозащитная и гидроизоляционная пленка. В большинстве случаев это один и тот же материал. Его укладывают обязательно, чтобы защитить утеплитель от внешней атмосферной влаги.
  4. Заключающим слоем будет декоративная отделка, но для того чтобы система была действительно вентилируемой между утеплителем и облицовкой нужно оставить небольшой зазор в 2-3 см. Благодаря этому будет обеспечиваться естественная система кондиционирования.

Если точно следовать такому плану обустройства вентилируемого фасада, то можно быть уверенным в том, что в доме всегда будет находиться комфортно. А внешние стены останутся надежно защищены от негативного влияния.

Преимущества конструкции

Поскольку такая технология становится очень популярной, то нужно ознакомиться с основными положительными аспектами, что не поддаваться на всеобщую любовь. Выбор должен основываться только на достоинствах способа.

  • Теплоизоляция. Для обустройства вентилируемых фасадов используется утепляющий материал, который позволяет более длительное время сохранять тепло в доме, а значит экономить на отоплении. Его укладывают в один или два слоя. Все зависит от региона, где находиться дом и от материалов, из которых возведен основной каркас.
  • Звукоизоляция. Вентилируемый фасад состоит из многих слоев. Их монтируют в строгой очередности, чтобы конструкция долго и надежно выполняла свои функции. Благодаря этому жильцы дома будут надежно защищены от внешних шумов.
  • Барьер. Внешний декоративный слой, а также внутренние материалы, которые составляют всю систему вентилируемого фасада, надежно защищают стены и фундамент от внешнего разрушительного действия. То есть от влаги, ветра, температурных скачков в любое время года. Таким образом, можно продлить срок службы каркаса дома.
  • Длительность эксплуатации. Если монтаж выполнен в соответствии со всеми правилами, то навесные вентилируемые фасады способны прослужить не меньше 25 лет.
  • Пожарная безопасность. Все детали и элементы конструкции выполняются из материалов, которые либо плохо горят, либо вообще, не поддерживают горение. Потому считается максимально безопасным в этом плане.
  • Небольшой вес облицовочных материалов, используемых для декорирования.
  • Эстетика. Процесс установки каркаса довольно быстрый. В качестве декоративной отделки можно выбирать абсолютно любой материал. Это позволяет за короткий период времени не только обновить и создать оригинальный облик любимого дома, но и надежно защитить его от внешней агрессивной среды.

Ко всему можно еще добавить возможность исправить неровность стен, которая могла появиться как в процессе возведения, так и при эксплуатации. Вот почему вентилируемые фасады стали настолько популярными и не собираются сдавать свои позиции.

Есть, конечно и те, кто хотел бы узнать о недостатках вентилируемых фасадов. Главным недостатком является цена. Все-таки самостоятельно справиться с большим объемом работы не так-то просто. Хорошо если есть опыт работы в такой сфере.

Но вот если никогда не занимался обустройством фасадов, то тут лучше не экспериментировать. А это значит, что нужно дополнительно потратиться на оплату труда строительной бригады. И еще чтобы надежно закрепить все элементы и каркаса, декоративной отделки нужно много крепежных материалов.

Правила монтажа

Чтобы быть уверенным в том, что навесная конструкция прослужит действительно долгое время необходимо четко выполнять все правила установки. Более 80% проблем появляются в первые 5 лет эксплуатации.

В основном они связаны с тем, что в процессе монтажа были какие-то нарушения. Важно знать, когда, вообще не стоит заниматься монтажом вентилируемых фасадов. Лучше воздержаться от процесса установки, если на улице:

  • Гроза.
  • Ветер, скорость которого находится за пределами 15м/с.
  • Гололед.
  • Сильный туман, который мешает обзору места работы.
  • Температура воздуха ниже -20 градусов Цельсия.

Подготовка

На этом этапе нужно сделать все чтобы процесс монтажа прошел как можно быстрее и без непредвиденных ситуаций. Для этого:

  1. Осматривают несущую конструкцию на предмет прочности.
  2. Выделяют место для хранения всех материалов.
  3. Отмечают опасную зону для людей.
  4. Подсчитывают нужно количество всех материалов (детали каркаса, утеплитель, гидроизоляция, облицовка).
  5. Закупают все материалы.
  6. Подготавливают основания. Стены предварительно очищают от отделочных материалов, если таковы были, удаляют все старые крепежи, следы грязи и жизнедеятельности биологических организмов, заделывают отверстия.

Только после этого можно приступать к устройству вентилируемых фасадов.

Основные этапы монтажа

Ознакомившись, со всеми этапами может показаться что все очень сложно, но это совсем не так. Если строго следовать инструкции.

  • Разметка под кронштейны. Перед тем как монтировать каркас нужно обязательно сделать разметку для направляющих и основных кронштейнов. Для этого используют строительный уровень (лазерный или водяной), отвес (вертикальные линии) и нивелир (горизонтальное направление). Для закрепления крайних кронштейнов выбирают участок, который находиться на расстоянии 10–15 см от края стены. Этот же нюанс учитывается для обозначения точек возле оконных и дверных проемов.

  • Установка кронштейнов. Отверстия под дюбеля проделываются перфоратором. Размер сверла полностью совпадает с размеров саморезов. А вот глубина сверления должна быть не больше дюбеля. Нельзя закреплять кронштейны в швы между материалами, из которых построен дом.
  • Обустройство пароизоляции. Пленка укладывается на всю стену на хлест в 10 см. Места стыков проклеивают скотчем. В местах, где есть кронштейны пленку нужно разрезать.
  • Утепление. Дальше укладывается материал для теплоизоляции. Утеплитель должен лежать плотно, но при этом не топорщиться. Промежутков между отдельными частями быть не должно. Материал частично закрепляют зонтичными дюбелями. Если для утепления использовался материал в плитах, то их начинают укладывать снизу и, продвигаясь вверх, придерживаются шахматного порядка.
  • Гидроизоляционная пленка. Поверх утеплителя нужно уложить еще один защитный слой. Отдельные участки укладываются в нахлест и проклеиваются скотчем. И дополнительно закрепляются дюбелями с широкой шляпкой, таким образом, чтобы прикрепить и утеплитель.
  • Установка профилей. Металлические профили закрепляются на кронштейнах. Благодаря этому будет обустроен вентилируемый зазор. Профили фиксируются заклепками, но так чтобы при температурном влиянии деталь могла свободно двигаться.
  • Обустройство откосов.
  • Монтаж декоративной отделки.

Еще раз стоит повториться, что если придерживаться всех этапов установки, то навесные вентилируемые фасады способны прослужить очень долго.

Вентилируемые фасады это | Что такое вентилируемый фасад

Навесные вентилируемые фасады - одна из самых передовых фасадных технологий современного строительства. Монтируются навесные вентилируемые фасады на протяжении более чем полвека в разных климатических зонах земного шара. Родиной же этой фасадной системы по праву считают Европу. Там появился навесной вентилируемый фасад в 50-е года двадцатого века.

Основной идеей было разработать фасадную технологию, которая одновременно выполняла бы следующие функции: эстетический вид, теплоизоляция, защита от механических повреждений, звукоизоляция. И как раз навесной вентилируемый фасад решал все эти поставленные перед архитекторами задачи. Суть заключалась в создании воздушного промежутка между облицовочным материалом и утеплителем или стеной, что способствовало выведению конденсата и влаги, образующегося из-за температурных колебаний.
Итак, навесной вентилируемый фасад - стал идеальным решением как для реконструкции, так и для капитального строительства зданий любого назначения. А в последнее время, навесной фасад все чаще используется для обшивки частных домов и особняков. И хотя на рынке описываемая фасадная система возникла относительно недавно (около 15 лет назад), навесные вентилируемые фасады занимают в России высшую ступень в данном сегменте строительства.

Из чего же состоит эта модная и высокофункциональная фасадная система?
Непосредственно к несущей стене, выполненной из любых материалов (кирпич, бетон и т. д.) примыкает слой утеплителя, который фиксируется с помощью зонтичных дюпелей. Далее монтируется подсистема - на кронштейны устанавливаются несущие алюминиевые или оцинкованные профиля. На каркасную систему крепится облицовочный материал. Обязательным условием, как уже говорилось, является наличие воздушного пространства между утеплителем и защитным экраном. Если же стоит задача изменения только внешнего облика фасада здания, то утеплитель не применяется, а воздушный зазор создается между стеной и облицовкой.
И эти конструкционные особенности предоставляют высокую функциональность навесного вентилируемого фасада в широком диапазоне климатических условий.
Достоинства навесного вентилируемого фасада.
Знойным летом конструкция навесных вентилируемых фасадов препятствует проникновению тепла через наружную стену (своего рода солнцезащитный экран). В холодное время года - гарантирует защиту от осадков и ветра, сглаживает температурные колебания несущей стены и предупреждает попеременное промерзание и таяние. Внутренняя часть стены абсолютно сухая в любую погоду, поскольку вся образовывающаяся влага и конденсат переносится в наружный слой.

Необходимо учитывать, что в последние годы наблюдается тенденция удорожания энергоносителей. В связи с этим, хочется подчеркнуть, навесной вентилируемый фасад - идеальное решение в современных условиях. Его физические свойства позволяют добиться высокой теплоэффективности, а значит - снизить затраты энергии при эксплуатации.
Навесной вентилируемый фасад - постоянный климат-контроль внутри помещений. Помимо этого, навесной вентилируемый фасад значительно повышает звукоизоляционные характеристики ограждающей конструкции.

Выгодное отличие вентилируемых фасадных систем от так называемых "мокрых фасадов" - универсальность применения и простор для архитектурных и дизайнерских решений, а также всесезонность и скорость монтажа.
Обширная цветовая гамма керамического гранита имитирует натуральный камень, но значительно превосходит его по возможному исполнению цвета. Идеально подходит для применения в качестве облицовки в навесных фасадных системах.
Алюминиевые композитные панели (АКП). Современный материал, обладающий массой преимуществ для монтажа в навесных вентилируемых фасадах. Состоит из двух защитных алюминиевых листов, между ними минеральное или пластиковое наполнение. Главнейшее преимущество - долговечность. Поставщики АКП дают гарантию на свою продукцию при применении ее для навесных вентилируемых фасадов - 25 лет. Такой срок эксп позволяет в течении длительного времени не тратить значительные средства и время на ремонт или обновление фасада. Использование АКП в навесных вентилируемых фасадах обусловлено также устойчивостью к температуре от -50 до +80 градусов по Цельсию, ультро-фиолетовому облучению. Отличное соотношение жетскости и массы, устойчивость к любым негативным факторам внешней среды, простота обработки. Необходимо отметить, АКП поддаются резке, фрезеровке, вальцеванию, сгибанию, клепанию и другим операциям, что открывает огромные возможности реализации самых безумных архитектурных идей.
Среди многообразия облицовочных материалов можно также выделить профилированный лист (профнастил), ламинат высокого давления, фиброцементные плиты, плитка сканрок и мармарок, виниловый сайдинг и т.д.
Навесные вентилируемые фасады - идеальное решение.

Все преимущества навесного вентилируемого фасада были изложены выше. И этому есть весомые подтверждения. В мировой практике применение такой фасадной технологии находит все большее распространение, причем в зданиях любого назначения.
Абсолютная стоимость навесного вентилируемого фасада, конечно же, дороже традиционных "мокрых" способов отделки. Но если провести экономический расчет на перспективу, скажем на 25 лет вперед, прийдем к выводу, что с учетом сбережений на энергозатратах, ремонтных работах (ведь фасад покрытый штукатуркой необходимо освежать каждые 2-3 года) - навесной фасад дешевле. А главное, современный эстетический вид, долговечность, презентабельность.
Итак, навесной вентилируемый фасад - исключительное решение для создания красивого, функционального, долговечного лица любого здания.

Вентфасад – что это?

Навесной вентилируемый фасад или сокращенно вентфасад – представляет собой внешнюю облицовочно-защитную конструкцию. Конструкция вентфасада состоит из подоблицовочного каркаса, который служит для крепления теплоизоляционных и композитных материалов, и облицовки.

Облицовка фасада маскирует каркас и прочие внутренние элементы фасада и может быть выполнена из различных материалов – фасадных кассет, керамогранита, алюминиевых композитных панелей, разных видов сайдинга. Навесные фасады могут быть облицованы и готовыми алюминиевыми панелями, содержащими слой утеплителя - пенополиуретана, что в ряде случаев позволяет отказаться от утепления стены минеральной ватой и сократить время монтажа и стоимость фасадной отделки в целом.

Несущий каркас вентфасада, как правило, выполняется из алюминия или другого прочного легкого метала, реже – из дерева. Последний материал для изготовления каркасов распространен в Германии и Японии.  Часто применяется он и у нас, если речь идет об отделке и утеплении частного дома

Деревянный вентфасад хорошо подходит для зданий со стенами из аналогичного материала, однако для кирпичных или монолитных зданий более подходящим будет металлический каскад. Металл более устойчив к внешним воздействиям и позволяет маскировать дефекты несущих стен.

Вентилируемые фасады монтируются на несущую стену таким образом, чтобы между облицовкой и стеной или теплоизоляционным материалом оставалась вентилируемая прослойка. Именно этой конструктивной особенности вентафасад и обязан своим названием. Также, в силу конструктивных особенностей вентилирующие фасады обеспечивают надежную защиту здания от внешних разрушающих воздействий, способствуют эффективной тепло- и звукоизоляции, поддерживают циркуляцию воздуха и активное выведение водяных паров.

Использованы материалы с сайта: https://ru.wikipedia.org

Комментарии могут оставлять только зарегистрированные пользователи


Вентфасад – описание конструкции

Особый стиль и уникальность любого строения зависят в первую очередь от дизайна фасада. Сегодня у архитекторов и дизайнеров благодаря появлению навесных вентилируемых фасадных систем появилось больше возможностей для реализации своих творческих идей. А вместе с эстетическими удается качественно решать и технические задачи. О том, что такое вентфасад, вы узнаете из этой статьи.

Первые вент фасады появились в Германии и других европейских странах чуть более трех десятков лет назад, и сравнительно быстро добрались до нашей страны. Здесь они быстро завоевали популярность благодаря тому, что позволяли существенно снижать затраты на отопление. А в нашем климате энергосберегающие технологии ценились всегда.

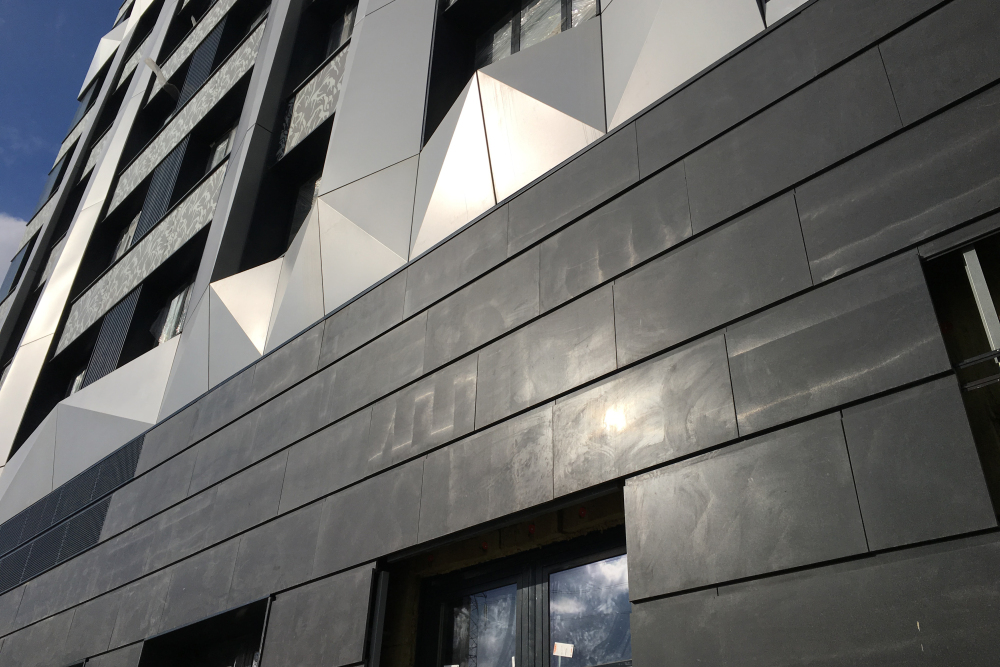

Современный вент фасад здания

Но это далеко не единственное достоинство вентилируемых фасадов. Однако об этом чуть позже, сначала попытаемся описать саму конструкцию, её составные элементы и принцип «работы».

Устройство вентилируемых фасадов

Конструкция навесных вентилируемых фасадов отличается от обычной облицовки тем, что между декоративной поверхностью и несущими стенами всегда оставляется воздушный зазор. То есть, облицовка крепится не непосредственно на поверхность стены, а на некотором удалении от неё, для чего разработаны специальные крепежные системы.

Чаще всего проектирование вентфасадов производится с учетом утепления наружных стен путем крепления теплоизоляционных материалов под облицовку. И в этом случае воздушный зазор оставляется между утеплителем и декоративно-защитным покрытием.

Устройство и функции вентфасада

Чтобы вы лучше представляли себе устройство этой конструкции, опишем все комплектующие для вентфасадов более подробно.

Крепежная система

На языке строителей несущая конструкция вентилируемых фасадов называется подсистемой. Она состоит из крепящихся к стене с помощью анкеров или дюбелей кронштейнов и несущих профилей. К ним с помощью специальных метизов монтируются облицовочные панели.

К подсистемам предъявляются определенные требования, соответствие которым обеспечивает надежность, долговечность и эстетичность всей системы.

  • Несущая конструкция должна выдерживать статические (вес облицовки) и динамические (воздействие ветра) нагрузки.
  • Она должна обеспечивать простое и надежное крепление декоративного покрытия.
  • Материал, из которого изготовлены элементы подсистемы, должен быть устойчивым к коррозии.
  • Желательно, чтобы сама несущая конструкция имела небольшой вес.

Прежде чем выбрать подсистему, необходимо произвести расчет вентфасада с учетом габаритов и веса облицовочных панелей, материала несущих стен, высоты здания, ветровой нагрузки, толщины утеплителя и других факторов.

Внимание!
Основная нагрузка приходится на кронштейны, поэтому их следует подбирать особенно тщательно, с учетом запаса прочности.
Самыми удобными для монтажа подсистемы являются кронштейны, регулируемые по длине, что позволяет нивелировать неровности несущих стен.

Телескопический кронштейн Олма

Теплоизоляционный слой

К теплоизоляционным материалам для вентфасадов также предъявляются особые требования:

  • Они должны сохранять форму, не сползать вниз под влиянием силы тяжести. Поэтому эти комплектующие для вентфасада представляют собой жесткие плиты.
  • Утеплитель должен быть устойчив к грибку и плесени.
  • Обладать хорошими теплоизоляционными свойствами и способностью пропускать водяной пар.
  • Быть устойчивым к ветровым нагрузкам.
  • Не вступать в реакцию с материалом, из которого изготовлена подсистема.

Для справки. Всем этим требованиям наилучшим образом отвечают минераловатные плиты на базальтовой основе, например, базальтовые утеплители Эковер.

На фото видно, что здание перед облицовкой утеплили минераловатными плитами

Монтируется утеплитель непосредственно к стене посредством специальных дюбелей с большими шляпками. Обязательное условие: теплоизоляция должна укладываться сплошным слоем, без щелей и разрывов, которые могут стать «мостиками холода».

Гидроизоляционный слой

Чтобы влага, проникающая в утеплитель из внутренних помещений, не накапливалась в нем, а испарялась, между ним и облицовкой оставляется воздушная прослойка. Но во время дождя и сильного ветра или при высокой влажности наружного воздуха эта прослойка не защитит утеплитель от намокания и воздействия разрушающих воздушных потоков.

Поэтому фасад вент системы снабжается ещё и паропроницаемой ветрозащитной мембраной, обеспечивающей защиту теплоизоляционного слоя. Она пропускает водяные пары только в одном направлении – из утеплителя в воздушную прослойку, тем самым сохраняя его теплосберегающие свойства.

При монтаже мембраны важно не перепутать лицевую и изнаночную стороны

Видео материал на этой странице поможет вам более детально рассмотреть устройство всей системы.

Облицовочные панели

Именно облицовка делает экстерьер здания уникальным, неповторимым. Даже в условиях плотной застройки, где каждый дом не похож на другой, можно отделать свой коттедж интересно. Этому способствует поистине огромный выбор облицовочных панелей, отличающихся такими характеристиками, как материал исполнения, цвет, фактура, габаритные размеры и т.д.

Цена на разные модели облицовки тоже очень разнится, что позволяет выбрать оптимальный вариант каждому застройщику.

Среди зарубежных и отечественных производителей отделочных материалов есть немало компаний, занимающихся выпуском определенных видов облицовки для фасадов.

Одни специализируются на натуральном камне и керамограните, другие производят виниловый или металлический сайдинг, третьи отливают панели из фиброцемента, имитирующие самые разные природные материалы.

  • Для облицовки зданий делового и промышленного назначения наиболее часто используют композитные панели и металлокассеты из оцинкованной или нержавеющей стали с полимерным покрытием. Они обладают небольшим весом, широкой гаммой расцветок, долгим сроком службы, пожарной безопасностью. Это делает такой вариант отделки очень привлекательным для владельцев производственных помещений.
Оцинкованный вентфасад производственного здания
  • Частные домовладельцы предпочитают использовать для отделки фасадов более традиционные материалы – натуральный или искусственный камень, деревянные панели. Или выбирают облицовку, имитирующую кирпичную и каменную кладку, штукатурку, блок хаус.
Облицовка фиброцементными плитами

Преимущества вентфасадов

Теперь вы можете представить себе, что такое навесные вентилируемые фасадные системы. Настало время описать их преимущества перед другими видами отделки.

Это:

  • Сокращение расходов на отопление в несколько раз по сравнению с не облицованными зданиями.
  • Защита стен от постоянного влияния переменных температур и влажности, приводящих к деформациям и постепенному разрушению
  • Использование экологически чистых материалов при утеплении и устройстве несущей системы.
  • Предотвращение образования конденсата на поверхности стен, что увеличивает их долговечность.
  • Легкость монтажа – работы по устройству вентфасадов вполне возможно произвести своими руками.
  • Монтаж системы не содержит «мокрых» этапов, поэтому может производиться в любое время года.
Отрицательные температуры – не помеха для монтажа вентфасадов
  • Отсутствие строгих требований к подготовке несущих стен к монтажу. Инструкция по монтажу вентфасадов рекомендует лишь убедиться в их прочности и способности выдержать расчетную нагрузку.
  • Неограниченные возможности для создания интересного дизайна.

Заключение

Если вас заинтересовала эта информация, и вы решили, что вашему дому необходим вентфасад, предлагаем более подробно изучить другие материалы сайта. Они помогут вам лучше сориентироваться в используемых для таких систем материалах и методах монтажа.

Что такое вентилируемый фасад

Вентилируемые фасады - это решение для наружной облицовки зданий, которое может применяться как в новостройках, так и в реконструируемых зданиях. Он представляет особый интерес для архитекторов по ряду причин, таких как:

  • Улучшенная теплоизоляция.
  • Улучшает сплошную отделку фасадов
  • Быстрее устанавливать и чистить

Вентилируемые фасады обеспечивают циркуляцию воздуха между несущей стеной и облицовочным материалом, таким как мрамор, керамическая плитка, металлические панели и т. Д.Таким образом, несущая стена защищена как от холода, так и от тепла, что приводит к экономии энергии .

Воздух, циркулирующий в камере вентилируемого фасада

Оглавление

  1. Элементы вентилируемого фасада
  2. Как работают вентилируемые фасады

Элементы вентилируемого фасада

Вентилируемые фасады состоят из следующих элементов:

Несущая стенка

Любой тип фасадного ограждения, который может использоваться в качестве опоры для крепления вентилируемого фасада.Это может быть стена из бетона или керамического кирпича.

Теплоизоляция

Это материал, обеспечивающий тепло- и звукоизоляцию. Это должно быть сплошное покрытие, чтобы избежать образования тепловых мостиков. Среди наиболее часто используемых вариантов - проекционная изоляция или изоляция на клеевом растворе.

Способ крепления

Эти типы фасадов могут быть прикреплены любым из следующих способов:

  • Точки крепления с пластмассовым анкером и резьбовой шпилькой.
  • Профили . Он состоит из ряда креплений, прикрепленных к несущей стене, и точек анкерного крепления, которые удерживают обшивку, прикрепленную к ранее установленным профилям.

Вентилируемая воздушная камера

Расстояние между несущей стеной и облицовочным материалом. Летом он защищает несущую стену, обеспечивая вентиляцию и предотвращая теплопроводность. В то время как зимой камера препятствует передаче влаги на опорную стену.

Панели из натурального камня

Монтаж облицовки - последний этап процесса вентилируемого фасада.

Одним из наиболее подходящих материалов для вентилируемых фасадов являются плиты из натурального камня толщиной 3 см, так как они обеспечивают правильное крепление любым из описанных выше методов. Для фасадов этого типа не требуется определенного размера плиты. С другой стороны, мы должны избегать использования необработанной огранки и полированного натурального камня.

Ниже приводится список натуральных камней , которые могут обеспечить хорошие характеристики этой строительной системе:

Элементы вентилируемого фасада

Как работают вентилируемые фасады

Вентилируемые фасады имеют разные характеристики в зависимости от температуры наружного воздуха, которая сильно варьируется в зависимости от сезона.

Во время лета воздушные камеры работают как дымоход, то есть солнечный свет попадает на фасад, нагревая облицовку, а также камеру.Затем этот горячий воздух поднимается вверх, освобождая место для более холодного воздуха, чтобы охладить камеру и поддерживать комфорт в доме.

Эксплуатация вентилируемого фасада летом

Зимой солнечная радиация не настолько сильна, чтобы вызывать эффект дымохода. Однако воздух внутри камеры остается более теплым, чем наружный воздух, создавая эффект теплового аккумулятора, который поддерживает термическую стабильность системы вместе с теплоизоляцией, прикрепленной к несущей стене.

Эксплуатация вентилируемого фасада зимой

Источники:

Изображение: Википедия

Изображение на обложке: @acerojoaquintorres

Что такое фасадная система облицовки? - Фасадные системы

Что такое фасадная система?

Эта фасадная система представляет собой систему облицовки, в которой между облицовкой и изоляцией остается вентилируемая камера, что устраняет проблемы образования тепловых мостиков и конденсации.

Это обеспечивает отличные тепловые характеристики и снижает влажность.

Таким образом, он считается наиболее эффективной системой с точки зрения решения проблемы теплоизоляции здания и пользуется широким признанием среди архитекторов, разработчиков и строителей.

В систему облицовки фасада входят:

  • Теплоизоляция
  • Алюминиевая рама
  • Вентилируемые фасадные панели из различных материалов

Эффект стека: энергоэффективность

Система вентилируемого фасада создает воздушную камеру между изоляцией и облицовкой.

Нагрев воздуха в буферном пространстве относительно температуры окружающей среды приводит к так называемому эффекту накопления, создавая непрерывную вентиляцию в камере.

Это обеспечивает постоянный отвод водяного пара как изнутри, так и снаружи здания, таким образом сохраняя изоляцию сухой и обеспечивая улучшенные характеристики, а также значительную экономию энергии.

Это можно увидеть графически на следующих фотографиях:

Преимущества вентилируемых фасадов

Теперь, когда вы знаете систему вентилируемого фасада и ее компоненты, мы собираемся представить некоторые преимущества установки фасадной облицовки ULMA в любом типе здания.

Экономия энергии

Самыми значительными преимуществами вентилируемых фасадов являются повышение энергоэффективности здания и большая экономия финансовых средств, достигаемая благодаря вентилируемой камере.

Улучшенная тепло- и звукоизоляция

Эта система не только обеспечивает экономию энергии, но также улучшает звуко- и теплоизоляцию, обеспечивая больший комфорт внутри здания.

Более здоровая окружающая среда

Помимо повышения комфорта пользователя, система отвечает основным санитарным требованиям с точки зрения гигиены, защиты здоровья и окружающей среды.

Техническая износостойкость

Эта система предотвращает прямое излучение и плохую погоду на стенах и конструкции пола, защищая их от патологий, влияющих на здания, построенные с использованием традиционных систем.

¿Зачем нужна фасадная система ULMA?

Потому что долговечность вашего фасада является ключевым фактором, а облицовка фасада ULMA изготовлена ​​из высококачественных, однородных и непористых каменных панелей, что делает их очень устойчивыми к течению времени.

Экономия на эксплуатационных расходах За панелями из искусственного камня

ULMA можно легко ухаживать, просто регулярно промывая их водой с мылом.

Это означает значительную экономию средств по сравнению с другими материалами.

Бесконечная гамма отделок

Одно из главных преимуществ искусственного камня - это эстетические возможности, которые он предоставляет.

У нас есть широкий выбор стандартных цветов и отделок, таких как гладкая текстура, каменная отделка и мини-волна.

Тот факт, что искусственный камень настолько пластичен, также позволяет создавать творческие индивидуальные фасады практически с любой текстурой.

Увеличенная площадь нетто

Конструкционная система, разработанная ULMA, увеличивает чистую площадь поверхности вашего проекта, избегая обшивки стен корпуса. Это также позволяет исправить любые дефекты ровности стен здания.

Как устанавливается облицовка фасада?

И в завершение предлагаем пошаговое руководство по установке вентилируемого фасада с указанием всех элементов.Вы увидите, что это система, которую легко и быстро собрать.

Напишите нам, если вы думаете об установке фасадной системы для вашей работы или проекта.

Вентилируемый фасад, дополнительный уровень защиты и эффективности

Анкеры

Ряд элементов, распорок, закрепленных на внутренней створке, будут отвечать за решение проблем обрушения фасада. В качестве опции можно добавить изоляционные прокладки для разрыва теплового моста.

Профили привинчиваются к этим распоркам, на которых будут установлены опорные узлы, с функцией регулировки высоты в соответствии с материалом, который будет использоваться на внешней створке.

В случае систем сборки STAC BOND лотки алюминиевых композитных панелей будут размещены на анкерах в соответствии с используемой системой.

Изоляционный слой

В вентилируемых фасадных системах изолирующий слой используется не всегда, но в случае его добавления он значительно улучшает тепловую и звукоизоляцию здания.

Поскольку изоляционный слой занимает весь фасад, он способствует улучшению всего ограждения, поскольку он защищает наиболее уязвимые к утечкам участки, такие как окна, ставни, полы и т. Д.

Как мы видим в записях Что касается теплоизоляции и термического сопротивления, на рынке существует множество материалов, которые используются для теплоизоляции. В случае вентилируемых фасадов минеральная вата обычно является наиболее распространенным материалом.

Наружная створка

Функция внешней створки заключается в физическом разделении внутренней и внешней среды здания.Он может быть изготовлен из различных материалов, как мы увидим ниже, и именно слой отвечает за эффект дымохода.

Этот лист состоит из разных частей, отделенных друг от друга, чтобы обеспечить циркуляцию воздуха и избежать проблем с расширением, что способствует увеличению срока службы продукта.

Наличие этой створки также защищает оригинальный фасад в случае ремонта или несущий фасад в случае нового строительства от проникновения влаги и конденсата.

Рекомендации по проектированию вентилируемых фасадов

Национальные строительные нормы и правила редко содержат какие-либо требования по защите от ветра. В таких случаях следуйте нашим рекомендациям ниже. Если требования указаны в национальных строительных нормах и правилах, и они превышают эти рекомендации, следуйте национальным требованиям. Приведенные ниже рекомендации основаны на научных исследованиях, проведенных в Финляндии и Литве внешними исследовательскими институтами, а также на нашем обширном опыте в странах Северной Европы. Вентилируемые фасады можно проектировать по-разному, но все системы должны предотвращать повреждение внутренней оболочки из-за влаги.Если теплоизоляция имеет открытую структуру, ее необходимо защитить ветрозащитой, чтобы сохранить тепловые характеристики изоляции. Отверстия для вентиляции в слое фасада и толщина зазора определяют необходимую ветрозащиту. Примеры, показанные ниже, создают основу для прочного и функционального здания.

Проникновение воздуха через конструкцию

Барьер для проникновения воздуха на внутренней стороне оболочки здания предотвращает прохождение воздуха через конструкцию и создание негативных последствий.Национальные строительные нормы и правила часто содержат требования к герметичности барьеров, но общая тенденция заключается в улучшении герметичности. Это особенно актуально после принятия Директивы по энергоэффективности в Европе. На практике массивные конструкции, такие как бетон или каменная кладка, обеспечивают достаточную воздухонепроницаемость, но в случае (легких) каркасных конструкций необходим барьер для проникновения воздуха из, скажем, пластиковой пленки. Чтобы измерить герметичность ограждающих конструкций здания, используйте стандартизированное испытание давлением EN 13829.Подвергните здание избыточному давлению 50 Па и оцените скорость воздухообмена в здании. Скорость не должна превышать 1 в час.

Проникновение холодного воздуха

В вентилируемой внешней стене за фасадом имеется воздушный зазор. Зазор удаляет излишки влаги из конструкции потоком воздуха и сохраняет ее сухой для обеспечения надлежащего функционирования. Воздушный поток в зазоре обычно направлен вверх. Отверстия внизу позволяют воздуху проникать в зазор. В зазоре воздух нагревается, собирая влагу, и течет вверх, пока не будет выпущен через отверстия в верхней части стены.

На внешней стороне стены ветрозащитный барьер не дает ветру дуть через пористую теплоизоляцию или вокруг нее и вызывать принудительную конвекцию в изоляционном слое. Принудительная конвекция отрицательно сказывается на тепловых характеристиках универсального утеплителя. Защита от ветра должна иметь подходящую проницаемость для водяного пара, чтобы возможный пар попадал в вентилируемый воздушный зазор. Выберите материал поверхности для защиты от ветра так, чтобы он соответствовал требованиям пожарной безопасности в вашем регионе.Требования пожарной безопасности обычно предъявляются только к многоэтажным домам. Ветрозащитой может быть облицованная или не облицованная плита или плита из каменной ваты, структурная плита или пленка. Углы часто являются критической точкой в ​​вентилируемых стеновых конструкциях, поэтому будьте особенно осторожны, чтобы избежать проникновения воздуха. См. Примеры решений в руководстве по установке.

Сопротивление воздушному потоку

Определения с примером, PAROC WAS 25, 30 мм
Воздухопроницаемость или значение l (м 3 / Па · м · с 10 -6 ) - это свойство материала, не зависящее от толщины.Числовое значение в названиях продуктов PAROC WAS и WAB указывает на воздухопроницаемость.

Например, PAROC WAS 25 имеет значение l 25 x 10 -6 м 3 / Па мс, измеренное в соответствии с европейским стандартом EN 29053.

Удельное сопротивление воздушного потока r (Па см / м 3 , или обычно выражается как кПа · с / м 2 ) - обратное значение l. Это также свойство материала, не зависящее от толщины продукта.

Удельное сопротивление воздушному потоку PAROC WAS 25 составляет 1/25 x 10 -6 м 3 / Па мс = 40 000 Па мс / м 3 = 40 кПа с / м 2

Удельный воздух сопротивление потоку Rs (обычно выражается в кПа · мс / м 2 ) представляет собой сопротивление воздушному потоку плиты толщиной d и представляет собой удельное сопротивление, умноженное на толщину.Используйте это значение при расчете защиты от ветра. Примеры описывают, как это используется.

Удельное сопротивление потоку воздуха PAROC WAS 25 составляет Rs = rxd = 40 кПа с / м 2 x 0,03 м = 1,2 кПа мс / м 2 )

Для защиты от ветра или изделий с ветрозащитная облицовка, удельное сопротивление воздушному потоку может быть задано напрямую (см. таблицу 3 Продукты Tyvek -faced WPS)

Принципы конструкции вентилируемых стен

Требуемое удельное сопротивление воздушному потоку слоя вентиляции зависит от того, насколько быстро воздух течет в вентиляционном слое и насколько высока воздухопроницаемость подстилающей изоляции.Стена может быть спроектирована без вентиляции, с плохой вентиляцией или с более или менее высокой вентиляцией. Вентиляционные отверстия в фасаде регулируют степень вентиляции. В таблице 1 показаны различные типы систем утепления стен в зависимости от размера вентиляционных отверстий. Av - площадь вентиляционного отверстия в нижней части стены на метр.

Таблица 1. Примеры стен с разными вентиляционными отверстиями.

Вентиляция
Размер вентиляции, A v (см 2 / м) Структура
Без вентиляции или с плохой вентиляцией
A v ≤ 5 Наружные стены без вентиляции или стены с плитами; материалы с герметичными / затянутыми швами, такие как оштукатуренные цементно-фибровые плиты, бетонные плиты или стеклянные фасады.Плиты из бетона и листов цементно-фибровые.
Вентилируемый
5 ≤ A v ≤ 300 Наружные стены, как указано выше, с низкой степенью вентиляции. Здесь расположено большинство стен. Северные стены.
Интенсивно
вентилируемый
300 v ≤400 Навесная стена с вентиляционными отверстиями ≤400 см 2 / м
Очень интенсивно
вентилируемый
A v > 400 Навесная стена с вентиляционными отверстиями> 400 см 2 / м с
несколькими отверстиями.

В таблице 2 показаны минимальные значения, рекомендованные Paroc. Если национальные строительные нормы и правила содержат требования к защите от ветра, следуйте им. В остальных случаях воспользуйтесь нашими рекомендациями.

Воздушная изоляция основной стены
удельное сопротивление ->
r <5,2
(кПа s⋅ м / м 3 )
5,2 ≥ r <17
(кПа см / м 3 )
r ≥ 17
(кПа ⋅s⋅ м / м 3 )
Настенная вентиляция
(см 2 / м)
Рекомендуемое минимальное сопротивление воздуху (м кПа с м / м 3 ) ветрозащитного материала и рекомендуемых продуктов
Av <300 R s > 1.2 R s > 0,85 Плиты из каменной ваты для теплоизоляции можно использовать без ветрозащитного слоя. Закрепите эти плиты механически или приклейте их к другим слоям перегородки, чтобы устранить воздушные зазоры между плитами, а также между другими слоями перегородки.
300 v ≤ 400 R с > 1,2 *
400 v ≤ 1000 R s > 28.6 *
Примечание *) Прикрепите эти плиты механически к другим слоям, чтобы устранить воздушные зазоры между плитами, а также между другими слоями перегородки. Таблица 3. Удельное сопротивление воздушному потоку R с продуктов PAROC
PAROC: WPS 1n
WPS 3n
WAB 5т WAB 10 т БЫЛ 25 БЫЛ 35 БЫЛ 50
Удельное сопротивление воздушному потоку 200 100 40 29 20
Тайвек 100
13 мм 2.6
20 мм 2,0
30 мм 1,2 0.9
40 мм 1,6 1,2 0,8
50 мм 2,0 1,5 1,0
70 мм 2.8 2,0 1,4
80 мм 3,2 2,3 1,6
100 мм 2,9 2,0
150 мм 3.0

Рекомендации и методы работы

Приведенная ниже методика применима только для определения размеров ветрозащитного слоя, если вы используете изделия из каменной ваты PAROC в качестве ветрозащитного слоя.
  • Начните с конструкции стены и найдите соответствующий уровень вентиляции в таблице 1. При необходимости измерьте или рассчитайте вентиляционное отверстие A v . Поместите конструкцию в правильную строку таблицы 2.
  • Проверьте требования к U-значению и выберите подходящий изоляционный материал подходящей толщины.
  • Решите, нужна ли вам двухслойная система с различным сопротивлением воздуха и может ли ветрозащитный барьер быть частью теплоизоляции.
  • Проверьте сопротивление воздушному потоку r основной изоляции и найдите конструкцию в правом столбце таблицы 2.
  • Проверить, нужен ли дополнительный ветрозащитный слой.

Примечание. Если удельное сопротивление воздушному потоку продукта ниже 17 кПа с / м 2 , например PAROC UNS 37, всегда защищайте его продуктом с достаточно высоким сопротивлением воздушному потоку.
  • Проверьте, какой толщины может быть ветрозащитный слой и может ли он быть частью основной изоляции.
  • Выберите подходящий материал для защиты от ветра и толщину из таблицы 3. Удельное сопротивление воздушному потоку Rs должно быть равным или превышать минимальное значение, указанное в таблице 2.

Керамическая плитка для вентилируемых фасадов и архитектурных проектов


ЧТО ТАКОЕ ВЕНТИЛИРУЕМЫЙ ФАСАД?

Вентилируемый фасад - это метод строительства, при котором создается физическое разделение между внешней стороной фасада и внутренней стеной здания.Это разделение создает открытую полость, обеспечивающую обмен воздуха между стеной и внешней облицовкой. Полость обеспечивает ряд тепловых, акустических, эстетических и функциональных преимуществ, которые повышают ценность продукта.

ТЕПЛОВЫЕ ПРЕИМУЩЕСТВА

Внутренний тепловой поток : изоляция внешней части стены и конструкции пола предотвращает образование тепловых мостов по всему фасаду. Потери тепла наружу зимой блокируются, как и тепло, поступающее снаружи летом, что приводит к экономии энергии от 15% до 35% как в плане отопления, так и кондиционирования воздуха.

Внешний тепловой поток: Кроме того, утепление внешней части стены и конструкции пола обеспечивает зданию большую тепловую массу. Это увеличивает тепловую инерцию здания, тем самым обеспечивая значительную экономию энергии и создавая более комфортную атмосферу. Настенная плитка действует как экран, отражающий большую часть солнечного излучения и предотвращающий его попадание в здание.
ДОСТУПНЫЕ СИСТЕМЫ
Grespania предлагает четыре различных системы крепления, которые подходят как эстетическим, так и функциональным потребностям клиента.

ВИДИМЫЙ ЗАЖИМ

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Крепежный зажим
6- Керамогранит

СКРЫТЫЙ ЗАЖИМ

1-Крепление
2- Кронштейн
2- 3- Изоляция
4- Т-образный профиль
5- Крепежный зажим
6- Керамогранит

ХИМИЧЕСКАЯ КЛЕЕВАЯ СИСТЕМА QUMICO

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Клей
6- Керамогранит

KARRAT SYSTEM

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Горизонтальный профиль
6- Профиль Karrat
7- Фарфор плитка

ДОСТУПНЫЕ УСЛУГИ Благодаря своей профессиональной команде технических решений, Grespania может предоставить подробное исследование предлагаемого фасада, которое включает в себя: Модуляция фасада

Расчет нагрузки на металлическое основание

Deta iled budget

СВЯЗАННЫЙ ПРОЕКТ
  • Pinterest

  • Whatsapp

  • Почта

  • Или

    https: // www.archdaily.com/881143/ventilated-walls-not-all-technologies-are-equal

    Сегодня строительная отрасль сталкивается со все более высокими требованиями с точки зрения безопасности, энергосбережения и эстетики. Фактически, были введены очень строгие правила и стандарты в области энергетики и безопасности, чтобы гарантировать, что новые здания, а также отремонтированные, устойчивы к пожарам и землетрясениям при сохранении окружающей среды. В настоящее время вентилируемый фасад является одной из наиболее широко используемых и самых инновационных систем как в жилом, так и в производственном секторе: это отличная система вертикального закрытия, характеризующаяся огнестойкими и антисейсмическими элементами, которые могут изолировать здание как термически. и акустически, уменьшая воздействие атмосферных воздействий на каменные конструкции (UNI 11018).

    Фасады «вентилируются» благодаря воздушному зазору между изоляционной панелью и внешней облицовкой, через который с эффектом дымохода воздух течет снизу вверх, создавая естественную вентиляцию. Однако не все продукты одинаковы: когда дело доходит до повышения эффективности вентилируемых стен, сокращения времени монтажа и обеспечения большей гибкости с точки зрения индивидуализации и возможностей дизайна, итальянская компания Isopan предлагает интересное решение.Isopan, дочерняя компания Manni Group, является ведущим мировым производителем металлических и изоляционных панелей, который недавно расширился в России и Мексике с двумя производственными компаниями. Isopan в сотрудничестве с компанией Inpek разработала систему Arkwall для вентилируемых фасадов, которая сочетает в себе изоляционную способность сэндвич-панелей с высокой эстетической ценностью архитектурных фасадных панелей, доступных как из HPL, так и из минеральной ваты. Конечно, со всеми преимуществами и безопасностью вентилируемых стен.

    Предоставлено Isopan

    Очень интересное решение для различных типов зданий, но для выбора наиболее подходящего продукта необходимо учитывать множество элементов: время укладки, огнестойкость и водонепроницаемость, индивидуальный дизайн и эстетические особенности.

    Щелкните здесь, чтобы получить дополнительную информацию или записаться на прием к техническому специалисту Isopan.

    Предоставлено Isopan

    В системе вентилируемого фасада сэндвич-панель Arkwall компании Isopan, состоящая из двух внешних металлических листов, окружающих изоляционный слой из полиуретана или минеральной ваты, защищена от непогоды и износа, обеспечивая долговечность. .Фактически, в отличие от обычных систем вентилируемых фасадов, он не требует установки каких-либо несущих стен (которые обычно не несущие и изготовлены из гипсокартона), на которых должны быть закреплены фасадные панели, что позволяет избежать неудобства выхода из слоя. изоляционного материала. Это позволяет не только значительно сократить время укладки, но и получить более настраиваемую конструкцию и повысить уровень безопасности. Фактически, конструкция Arkwall не способствует распространению огня внутри вертикального дымохода и является водонепроницаемой.

    Предоставлено Isopan

    В конечном счете, особое внимание, уделяемое эстетике и дизайну, делает Arkwall уникальным продуктом: архитектурные фасадные панели доступны во многих различных цветах и ​​отделках, так что любое здание, будь то жилое, коммерческое или industrial, можно превратить в элегантный, современный и функциональный объект с оригинальным и привлекательным дизайном.

    Некоторые работы по перепланировке, выполненные с использованием вентилируемых стен Arkwall компании Isopan, включают промышленные здания, такие как верфи Baglietto в Ла Специя и штаб-квартира I.MA Srl в Витторио Венето (провинция Тревизо), магазины бренда Piazza Italia в Мессине и Волгоградский музей «Россия - моя история».

    Щелкните здесь, чтобы получить дополнительную информацию или записаться на прием к Isopan технический специалист.

    Вентилируемые фасады или стены и облицовка

    Обшивка здания - один из самых интересных аспектов дизайна, которым уделяют внимание архитекторы в последние годы. Одни интерпретировали это графически, другие - через текстуры материалов, а третьи - пытаясь избавиться от этого, но у всех этих экспериментов есть одно общее: вентилируемый фасад или вентилируемая стена.
    Эта строительная система оставляет архитектору прекрасную эстетическую автономию, основанную на прочной основе с непревзойденными преимуществами теплоизоляции .
    Вентилируемый фасад архитектурно охватывает здание и позволяет ему дышать, так что движение воздуха выполняет задачу сохранения тепла зимой и прохлады летом. Вентилируемый фасад состоит - снаружи внутрь - из слоя облицовки, удерживаемого на здании специальной анкерной конструкцией , обычно сделанной из алюминия, и слоя изоляции , прикрепленного к опорной решетке. облицовка.Зазор 3-5 сантиметров, образованный между конструкцией и зданием, таким образом, становится пространством, в котором циркуляция воздуха уменьшает скачки температуры, улучшая эксплуатационные характеристики здания. На самом деле это простая система, которая работает за счет эффекта стека, естественного явления, благодаря которому горячий воздух, движущийся вверх, помогает поддерживать постоянную температуру, улучшая условия в здании.

    Эта система также сохраняет определенную степень независимости от архитектурного дизайна здания, поскольку принцип, лежащий в ее основе, заключается в статической независимости каждой отдельной плитки, устраняя раствор, используемый для удержания плитки на месте.Этот аспект позволяет свободно использовать любой облицовочный материал на вентилируемом фасаде или стене, оставляя внешний вид здания полностью на усмотрение архитектора: компактное, как камень, с глянцевой или матовой отделкой, как керамика или керамогранит, прозрачное, как стекло, полупрозрачное. как металл и т. д.
    Движение и оседание в соответствии с коэффициентом расширения отдельных строительных материалов могут действовать, не влияя на внешний вид здания в целом.
    Примером всех этих качеств являются вентилируемые стены Granitech, многослойные строительные решения, позволяющие «сухой» монтаж элементов облицовки.


    Преимущества, предлагаемые системой, включают снижение риска растрескивания и отслоения; легкий монтаж; возможность обслуживания и работы на отдельных панелях; защита стеновых конструкций от воздействия атмосферных агентов; устранение мостиков холода и поверхностной конденсации.

    Таким образом, в архитектурном дизайне фасадной облицовки может использоваться кожа нового поколения, способная сочетать технические характеристики, полученные в результате самых передовых исследований в области строительства, с талантом к композиции, характерным для классической архитектуры.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
