Вентилируемые фасады для коттеджа: что это такое

Что такое вентилируемый фасад?

Вентилируемые фасады – это целая система, состоящая и множества элементов.

Обычно такие системы изготавливают из металла, в частности, из алюминия.

Конструкция системы включает в себя каркас для крепления композитных и теплоизоляционных материалов и самой облицовки.

Все комплектующие для вентилируемых фасадов должны быть изготовлены из качественных материалов и с использованием самых современных технологий.

Особенности вентилируемых фасадов

Облицовка фасада требуется для защиты конструкции зданий от негативных внешних условий и маскировки каркаса домов.

Внешняя часть отделки может быть выполнена в виде фасадных кассет, каремогранитных пластин, алюминиевых панелей и различных видов сайдинга.

В некоторых случаях, навесной фасад может быть облицован за счет использования готовых металлических панелей, содержащих в себе слой утепления из полиуретана, такое решение дает возможность не использовать минеральную вату в качестве основного утеплительного средства, что снижает стоимость и продолжительность монтажа облицовки фасада.

Каркас вентилируемых фасадов обычно изготавливается из алюминия, но есть и исключения, в частности, в Германии большой популярностью пользуются изделия из дерева. В России дерево в качестве материала для каркаса вентилируемого фасада используется реже, но и у таких изделий есть ряд весомых достоинств.

Наглядность вентилируемого фасада.

Деревянный вентилируемый фасад отлично подходит для строений, конструкции которых также выполнены из дерева. Для монолитных и кирпичных домов деревянные фасады не подойдут, для таких строений требуются конструкции, отличающиеся лучшими характеристиками прочности и износостойкости.

Алюминиевые фасады считаются наиболее востребованными по всему миру, такие конструкции устанавливаются на внешние стены домов таким образом, чтобы между ними оставалось свободное пространство для утеплительного слоя, а также свободное место для вентиляции.

Технические решения и надежные материалы, применяемые в изготовлении вентилируемых фасадов, позволяют таким конструкциям обеспечивать также защиту дома от внешних негативных воздействий окружающей среды.

Благодаря облицовке, здание обретает прекрасные теплоизоляционные и звукоизоляционные свойства, а наличие вентиляции выводит из конструкций дома влагу и не дает материалам разрушаться.

Чем объясняется популярность вентилируемых фасадов

С каждым годов вентилируемые системы облицовки для фасадов жилых домов становятся все более популярными. Их важным достоинством является сочетание функциональности и высоких эстетических качества.

Собственник жилья может выбрать любое цветовое и фактурное решение внешнего слоя отделки из сотен различных вариантов, представленных на рынке.

Среди основных преимуществ вентилируемых фасадов можно выделить:

  • применение универсальных технологий и взаимозаменяемых элементов,
  • быстрый монтаж с минимальными подготовительными работами,
  • создание своеобразной защитной оболочки для всего здания, способной предотвратить негативный эффект от самых разных атмосферных явлений и ряда других факторов,
  • широкий выбор цветов, фактур, форм и материалов, за счет чего можно реализовать любой дизайнерский проект,
  • простой ремонт, обычно составляющий снятие поврежденных элементов фасада дома и замены их на новые,
  • великолепные возможности для реставрации любых обветшалых зданий и сооружений,
  • продолжительный срок службы, составляющий не менее 30 лет при правильном использовании и монтаже,
  • качественная теплоизоляция, позволяющая экономить на отоплении зимой и на кондиционировании летом.

Конструктивные особенности вентилируемого фасада

Всю конструкцию такого фасадного покрытия можно разделить на несколько основных элементов.

В таблице ниже представлены краткие характеристики для всех составляющих вентилируемого фасада дома.

Что такое вентилируемый фасад?
Вентилируемые фасады что это такое – таким вопросом задаются многие собственники при поиске подходящего варианта облицовки своего дома. О том, что такое вентилируемый фасад и его основных преимуществах, читайте в данной статье

Источник: fasadoved.ru

Вентилируемые типы фасадов

Вентилируемые фасады выступают в качестве средства для облицовки зданий, так как это явление играет решающую роль в современной архитектуре.

Но что такое вентилируемый фасад и что он из себя представляет? Это вопрос, затрагивающий каждого человека, столкнувшегося с проблемой облицовки фасада.

Вентилируемый фасад — это один из способов для защиты здания от негативных внешних природных факторов, максимальное сохранение тепла, а также хорошая циркуляция воздуха при любых условиях применения.

Зарождение этой технологии началось в 1940-х годах в северной части Европы. Причиной возникновения такого материала послужила довольно сырая погода, которая преобладает в скандинавских странах.

Особая защита стен, в связи с климатическими условиями, потребовалась и в Канаде с середины 50-х годов.

Вентиляционный фасад имеет защитную конструкцию, монтаж которой выполняется на небольшом расстоянии от стены. Такая конструкция несет в себе определенную декоративную роль. Теплоизолирующее покрытие стелется вдоль стены.

Когда идет процесс реализации монтажа, оставляют небольшой промежуток между стеной и конструкцией, что повышает защитную функцию материала и демонстрирует его эффективность в целом.

Какие бывают типы

Виды вентилируемых фасадов отличаются своей отделкой, которая чаще всего осуществляется с помощью таких материалов, как керамогранит, камень или композит.

Керамогранит

Керамогранит — это материал для отделочных работ, который имеет искусственное происхождение. Керамогранит делается с помощью прессования и обжига пластичной и прочной глины.

За последние несколько лет данный материал приобрел значительную актуальность в мире, с помощью которого реализуют отделку фасада. Этот материал отличается своей прочностью, долговечностью и теплоустойчивостью, что считается незаменимым набором факторов для подобных систем. Керамогранит может имитировать камень, древесину и мн.др.

Все зависит от архитектуры и смеси, которая будет выполнена для изготовления. Выбор цвета и фактуры облицовки имеет обширный спектр предложений, ассортимент может быть абсолютно на любой вкус.

Вентиляционные фасады, которые были оформлены с помощью керамогранита, будут демонстрировать эксклюзив и эффективность.

Композитные панели

Вентилируемый фасад может быть оформлен алюминиевыми композитными панелями. Композитная панель — это материал, содержащий в себе много слоев, которые состоят из пары листов алюминиевой ленты, а между ними содержится внутренний слой.

Преимуществом в использовании данного материала является его легкость. Например, стальной лист, который имеет такие же параметры, весит в 4 раза больше, нежели композитная панель.

Композит имеет очень хорошую гибкость, благодаря чему можно создавать криволинейные структуры материала или закругленные углы. Композитные панели долговечны в использовании, соответственно, системы, содержащие этот материал, будут эффективны в эксплуатационном плане.

Натуральный камень

Фасады, которые имеют отделку из натурального камня, считаются самым практичным применением. Камень представляет собой очень прочный материал, которые предусматривает все уровни тепло- и шумоизоляции.

Здания, оформленные камнем, способны придать строению особую эстетику, свидетельствующую о его респектабельности и изысканности. Облицовка также может включать в себя следующие материалы: мрамор, сланец, кварц, гранит, песчаник и другие подобные средства.

Каковы преимущества таких систем

  • Презентабельный внешний вид. Применение подобных конструкций обеспечивает желаемую красоту здания на протяжении большого срока. Выбор материала предоставляет обширный спектр услуг, который поможет вам найти желаемое архитектурное оформление вашего здания.
  • Долговечность. Схема фасадов реализована так, что они не нуждаются в потребности ремонта и могут хранить свои атрибуты на протяжении большого срока.
  • Легкая реализация монтажа. Вентиляционные фасады доступны легкому ремонту, если есть на то потребности. Починка не займет много времени, а шансы на вредоносные последствия для конструкции сводятся к минимуму.
  • Теплоизоляция. Данная составляющая позволяет защитить стены от перегрева или, наоборот, от переохлаждения. Теплоизоляционная функция способна повышать теплоаккумулирующие свойства стены. Подобному действию можно приписать эквивалентный пример работы термоса, так как просматривается функция сохранения тепла на длительное время.
  • Звукоизоляция. Панели имеют отличный набор материалов, которые способствуют отличному свойству звукоизоляции.
  • Влияние на внешние факторы. Вентиляционные фасады наделены отличным свойством, которое способно устойчиво реагировать на погодные условия.
  • Простота ухода в период эксплуатации. Фасады можно очищать от пыли, налетов и других возможных явлений без лишней сложности.
  • Климатическая оптимальность. Конструкция позволяет свободно распространяться воздуху внутри помещения, что является немаловажным фактором для лучшей циркуляции.
  • Универсализм. Применение возможно в любом здании, независимо от его возраста.

Из чего состоит

  1. Утеплитель. Имеет место установки непосредственно на несущей стене. Особая структура утеплителя способна обеспечивать тепло- и шумоизоляцию благодаря волокнистому материалу.
  2. Защита от ветра и влаги. Наличие мембранной ткани позволяет защитить утеплитель от внешних природных факторов, а именно от ветра.
  3. Наличие воздушного зазора. Вентилируемые типы фасадов имеют особое отличие от других, которое заключается в воздушной прослойке. Воздушная прослойка дает возможность циркулировать воздуху, что предотвращает возможные появления излишней влаги или тепла.
  4. Подсистема крепления. С помощью дюбелей крепятся утеплитель и теплозащитная ткань, а на самой стене имеется совокупность кронштейнов, благодаря которой осуществляется фиксация различных элементов. Подобным образом предусматривается сбалансированное распределение нагрузки на стены.
  5. Материалы облицовки. Если фасад должен соблюдать функцию защиты, то сам облицовочный материал не должен уступать в прочности. Также материал должен быть легким, поэтому именно такая закономерность имеется в вентиляционных фасадах.

Структура всей конструкции должна быть подобрана по параметрам самого здания, чтобы общая взаимосвязь материалов была однородной.

Вентилируемые типы фасадов
Вентилируемые фасады: какие бывают типы облицовки вентилируемых фасадов, каковы преимущества и из чего состоит вентфасад.

Источник: stofasadov.ru

Что такое вентилируемые фасады

Впервые навесные вентилируемые фасады были использованы в Германии. И, едва появившись, они стали широко применяться в строительстве по всему миру. По-английски такая технология называется «curtain walls» – «занавешенные стены». Есть и другое определение – фальшстена – так как к стене особым способом присоединяется еще одна стена, и между этими “стенами” остается пространство. Получается, что фасад действительно вентилируется естественным способом.

Современные системы вентилируемых фасадов с воздушным зазором представляют собой каркас из металлических профилей (подсистему, подконструкцию), между которыми проложен слой теплоизоляции, с верхним слоем – декоративным экраном (облицовкой). Между облицовочным материалом и теплоизоляцией остается промежуток для проникновения воздуха.

В наши дни системы вентилируемых фасадов применяют при облицовке практически всех типов сооружений и зданий. Такие фасадные системы могут использоваться даже там, где традиционные фасадные системы имеют короткий срок службы – в регионах с с высокой влажностью и большими суточными и годовыми перепадами температур.

Преимущества вентилируемых фасадов
Итак, основные преимущества вентилируемых фасадов – это теплоизоляция, термоизоляция, защита от осадков и ветра, нивелирование термически деформаций, диффузия водяных паров, пожаробезопасность, звукоизоляция, возможность использования различных материалов и различных размеров этих материалов, высокая декоративность, всесезонность монтажа. Рассмотрим все эти преимущества подробнее.

1) Термоизоляция. При совместном использовании профильной системы для вентилируемых фасадов и слоя теплоизоляции снижается накопление излишнего тепла внутри здания. Обеспечивается естественная вентиляция фасада, благодаря чему достигается комфортный микроклимат в помещении без дополнительного использования дорогостоящих систем кондиционирования.

2) Теплоизоляция. Использование утеплителя позволяет существенно снизить расходы на отопление здания и уменьшить толщину несущих стен для снижения нагрузки на фундамент. Минераловатный утеплитель необходимо защищать от осадков и образования конденсата, т.к. влага значительно снижает теплосберегающие свойства теплоизоляции.
Утеплитель – не обязательный слой в системе вентилируемых фасадов, если теплозащитные свойства обеспечены массивом основной стены, когда НВФ применяется в архитектурно-декоративных целях.

При монтаже навесных вентилируемых фасадов используют сухие строительные материалы – это обеспечивает получение необходимых значений для определения «точки росы» и требуемых значений толщины слоев изоляции.

3) Защита от ветра и атмосферных осадков. Навесной вентилируемый фасад образует прочную оболочку вокруг наружной стены и обеспечивает ее гарантированную защиту от погодных воздействий. Стены остаются сухими и не подвергаются разрушению от перепадов температур. А если между оболочками дополнительно установлен утеплитель, то снижаются потери тепла и, соответственно, возрастает экономия на отоплении.

Конструкция вентфасада проектируется таким образом, чтобы влага, которая попадает на фасад, удалялась в дренаж, минуя стену здания и утеплитель. Для предотвращения выветривания волокон и увлажнения утеплителя и устранения конвективных потоков внутри него в такой фасадной системе устанавливают ветрогирозащитную мембрану (или кашированные минераловатные плиты). И в целом увеличивается срок службы.

4) Диффузия водяных паров. С помощью естественной вентиляции удаляются водяные пары, возникающие в стенах в процессе эксплуатации здания, поэтому увеличиваются теплоизоляционные свойства стен и поддерживается комфортная температура внутри здания.

5) Нивелирование термических деформаций. Из-за сезонных и суточных перепадов температур в конструкциях возникают термические деформации. В системе профилей вентилируемого фасада применяют специальную схему монтажа и крепления, благодаря чему “поглощаются” термические деформации, и поэтому уменьшается внутреннее напряжение в несущей конструкции и облицовке.

6) Пожаробезопасность. Системы вентилируемых фасадов препятствуют распространению пламени, т.к. монтируются из материалов трудносгораемых или совсем несгораемых.

7) Звукоизоляция. Облицовочный слой и слой теплоизоляции имеют звукопоглощающие свойства в широком диапазоне частот, поэтому система вентилируемого фасада обладает отличной звукоизоляцией.
Например, звукоизоляция стены из легкого бетона повышается в два раза при устройстве навесного фасада с применением панелей.

8) Разнообразие материалов и размеров применяемых материалов. Система навесных вентилируемых фасадов позволяет использовать для облицовки самые разнообразные панели и листовые материалы (металлический сайдинг, фасадные панели, профлист, фасадные кассеты, керамогранит, фасадные фиброцементные плиты и прочее), а также их комбинации. Формы панелей и их размеры могут быть различными в зависимости от требований, которые предъявляются к фасаду.

9) Декоративность. Широкая гамма цветов и текстур предоставляет архитектору безграничные возможности для решения эстетических задач.

10) Всесезонность монтажных работ. Неоспоримое преимущество навесных вентилируемых фасадов – это возможность монтажа в любое время года в отличие, к примеру, от работ, выполняемых «мокрым» способом.

Компания “Алга” предлагает для облицовки зданий по технологии навесных вентилируемых фасадов использовать металлические фасадные панели и фасадные кассеты.

Что такое вентилируемые фасады
Завод кровли и фасада &quot,Алга&quot, производит кровельные и фасадные материалы: металлочерепица, профнастил, металлосайдинг, черепица, фасадная рейка, панели, кассеты, перфорированные изделия. Офисы продаж в г. Челябинск, г. Магнитогорск, г. Сургут.

Источник: www.alga-profil.ru

Зачем нужен вентфасад?

Навесной вентилируемый фасад – это сложная инженерно-строительная конструкция. Как любая инженерная система, вентфасад решает одновременно несколько важных эксплуатационных задач и выполняет несколько защитно-сберегающих функций.

Когда нужен вентилируемый фасад?

Вентилируемый фасад, как правило, применяется в двух случаях. Во-первых, при строительстве нового дома, когда он необходим, как средство обеспечения барьерных функций и как элемент дизайна фасада. В этом случае вентфасад заранее закладывается в проект здания. Во-вторых, вентфасад устанавливается при реконструкции фасада здания, в этом случае здание уже функционировало некоторое время, и внешний вид фасада и барьерные функции фасада перестали устраивать собственника здания: фасадный материал частично со временем разрушился или здание перестало соответствовать современным требованиям к энергоэффективности. В этих случаях прибегают к установке на фасаде здания вентилируемой инженерной конструкции.

Из сказанного понятно, что сфера применения вентилируемого навесного фасада не ограничивается только зданиями определенного назначения –вентфасад устанавливается на здания, как одноэтажные жилые частные, так и на многоэтажные жилые или офисные или торговые комплексы. С точки зрения энергоэффективности наиболее выгодно применение вентилируемых фасадов на поверхностях значительной площади.

Назначение вентилируемого фасада

Вентилируемый фасад любого типа и любой конструкции предназначен для обеспечения функции барьера, обеспечивающего:

Обеспечение долговечности здания,

Повышение энергоэффективности здания,

Создание привлекательного внешнего вида здания.

От чего защищает вентфасад?

Вентилируемый фасад по сути своей – это “сендвич”, каждый из слоев которого отвечает за определенную защитную функцию, а вместе они образуют надежный многофункциональный барьер. Навесные вентилируемые фасады имеют многослойную систему и являются так называемым барьером от внешних атмосферных разрушающих воздействий на фасад, климатических воздействий на само здание. Барьер, создаваемый вентфасадом работает в обе стороны: препятствует проникновению осадков снаружи здания и пароизоляции изнутри, надежно защищая здание.

Как работает вентилируемый фасад?

Поскольку навесной фасад здания нагревается неравномерно: на первых этажах нагрев панелей сильнее, чем на верхних, вдоль фасада здания внутри конструкции вентфасада циркулируют мощные воздушные потоки, которые, циркулируя в системе, быстро отводят влагу, тем самым, проветривают пространство между облицовкой и фасадом здания.

За счет того, что разделены внешняя облицовка вентфасада (к примеру, терракотовая облицовка) и утеплительный материал с несущей конструкцией, здание защищено от погодных условий: ветра, солнечных лучей, нагревающих поверхность, атмосферных осадков.

За счет утеплителя, используемого в вентилируемом фасаде, зимой здание наиболее эффективно сохраняет тепло, а летом утеплитель снижает возможность перегрева фасада, самого здания и коммуникаций, проходящих по фасаду или внутри материала стен.

Практически, все типы стен проницаемы для воздуха и для пара и диффузия пара в сторону улицы – обычный физический процесс. В зимний период температура здания выше чем на улице, поэтому пар охлаждается и конденсируется внутри стены. Это явление называется “выпадением росы” (м есто превращения пара – в лед называется “точка росы”) . Влага оказывается в зоне отрицательной температуры, где превращается в лед, который разрушать материал фасадной стены. Вентфасад, обеспечивая лучшую теплоизоляцию, обеспечивает “выпадение росы” не внутри стены, а непосредственно в самом утеплителе. В этом случает строительные конструкции уже не будут подвергаться разрушительному воздействию льда.

Звуковой фон в городских квартирах в соответствии с действующими нормативами по защите от шума должны быть в пределах 35-40 дБ. Однако, на улице уровень шума обычно легко превосходит 90 дБ. Установленные на фасаде здания конструкции вентфасада способны снизить уровень проникающего в здание шума до пределов допустимого.

Не секрет, что возведенное здание может иметь конструктивные дефекты фасадных стен. Эти дефекты проявляются со временем и могут быть вызваны осадкой здания, недостаточным качеством конструкции или качества строительных материалов. Исправление дефектов возможно и допустимо, однако внешний визуальный эффект старого или восстановленного здания может пострадать безвозратно. Вентилируемый фасад способен нивелировать значительные неровности стены, скрыть результаты работ по восстановлению незначительных разрушений фасада.

Чем хороши навесные фасады?

Да тем, что их можно монтировать круглогодично, что немаловажно для наших климатических условий. Здесь практически исключены «мокрые» процессы. Сохнуть тут нечему. Технология навесного фасада позволяет монтировать его в любую, даже дождливую, погоду. Второе преимущество вентилируемых фасадов — большой выбор облицовки. Это может быть и дешевый керамогранит, и дорогой натуральный камень, различные композитные материалы или, как в нашем случае – в качестве облицовки применяются терракотовые панели.

Зачем нужен вентфасад?
Каково предназначение навесного вентилируемого фасада здания?

Источник: www.terra-terracota.ru

Вентилируемые фасады для коттеджа: что это такое

Экология потребления. Усадьба: Одни домовладельцы штукатурят фасады своих коттеджей, другие – облицовывают кирпичом или камнем. Но есть и те, кто выбирает систему вентилируемого фасада. В чем суть данного инженерного решения?

Вентилируемый фасад – это система отделки, при которой облицовка крепится к несущей стене с помощью специального каркаса. Между наружным слоем и стеной остается зазор – туда помещают утеплитель и оставляют зазор для свободной циркуляции воздуха.

Функции вентилируемого фасада

Такое решение оказывается весьма и весьма эффективным. В частности, не зашитый наглухо внутрь стен, а оставленный снаружи утеплитель «дышит» и потому дольше сохраняет свои изначальные свойства. К тому же, вентилируемые фасады, благодаря особенностям конструкции, являются отличным звукоизолятором.

Наружная облицовка надежно защищает всю систему от агрессивного воздействия окружающей среды. Благодаря разнообразию видов облицовочных материалов, домовладелец может выбрать уникальную и интересную «одежду» для фасада. В частности, в качестве отделки могут использоваться гранитные, керамогранитные, фиброцементные плиты, металлический или пластиковый сайдинг, древесина. При этом со временем наружную отделку можно менять, не нарушая внутреннего конструктива. Опять же, облицовочный слой вентилируемого фасада при необходимости легко ремонтируется.

Не экономьте на материалах

Хотя сама по себе конструкция вентилируемого фасада очень прогрессивна, многое, безусловно, будет зависеть от качества используемых материалов. Так, специалисты советуют выбирать для изготовления каркаса более дорогостоящую нержавеющую сталь вместо оцинкованной: последняя, хоть и радует потребителя доступной ценой, через несколько лет начинает подвергаться коррозии. Еще один альтернативный вариант – алюминиевые сплавы, они достаточно надежны и находятся в средней ценовой группе.

Некоторые заказчики, монтирующие вентилируемый каркас своими руками, предпочитают сделать каркас из дерева. Такой вариант возможен, главное – не забыть обработать древесину огнезащитными и биозащитными составами.

Какой утеплитель выбрать

Разумеется, не стоит экономить на утеплителе. При создании вентилируемого фасада необходимо приобретать качественную каменную, или минеральную вату. Использование жестких плит из ваты предпочтительнее, чем мягких рулонных материалов. Ни в коем случае не следует применять при утеплении фасада плиты из пенопласта, которые обладают высокой степенью пожароопасности.

Чтобы утеплитель прослужил действительно долго, его, по правилам, надо защитить дополнительной гидро- и ветрозащитной пленкой (мембраной). В целом надо понимать, что качественный вентилируемый фасад стоит недешево, но эти затраты, безусловно, окупаются.

Для каких коттеджей подходит вентилируемый фасад

Вентилируемый фасад может быть установлен на коттедж любого типа: деревянный, кирпичный, монолитный. В принципе данная система подойдет и для газобетонного загородного дома, однако в данном случае придется уделить повышенное внимание качеству крепежа.

Вентилируемые фасады для коттеджа: что это такое
Экология потребления. Усадьба: Одни домовладельцы штукатурят фасады своих коттеджей, другие – облицовывают кирпичом или камнем. Но есть и те, кто выбирает

Источник: econet.ru

luchiefasady.ru

Вентилируемый фасад - это... Что такое Вентилируемый фасад?

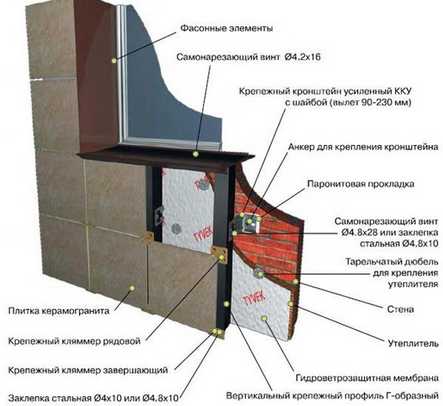

Вентилируемый фасад Внутреннее устройство вентилируемого фасада Схема. Стрелка показывает направление циркуляции воздуха

Навесной вентили́руемый фаса́д — технология выполнения фасада, система, состоящая из облицовочных материалов, которые крепятся на стальной оцинкованный, стальной нержавеющий или алюминиевый каркас к несущему слою стены. По зазору между облицовкой и стеной свободно циркулирует воздух, который убирает конденсат и влагу с конструкций.

Пример крепления облицовки с помощью кронштейнов JVA+

Все элементы крепления вентилируемой фасадной системы являются универсальными, что позволяет решать сложные архитектурные и конструкторские задачи от классических до ультрасовременных.

Для дополнительного утепления стен здания к стене посредством тарельчатых дюбелей крепится минераловатный утеплитель. При этом величина зазора между утеплителем и фасадом здания не должна быть менее 40 мм. (По разным источниками от 20 до 50 мм, причем в России приняты большие значения зазора чем в США и в Европе). Это позволяет восходящим потокам воздуха циркулировать между облицовочным материалом и стеной, высушивая слой утеплителя в случае попадания на него влаги. С целью предотвращения выдувания воздуха из утеплителя он накрывается ветрозащитной, паропроницаемой мембраной (пленкой). Применение вентилируемого фасада с утеплителем выносит «точку росы» за пределы несущих стен здания в зону утеплителя.

Данная система способствует сохранению тепла в помещении, препятствует появлению сырости и существенно уменьшает количество строительного материала, необходимого для возведения стен зданий, что ведет к экономии средств при строительстве, облегчению всего сооружения и возможности увеличения этажности здания.

Воздушный зазор между стеной и декоративной панелью значительно уменьшает теплоотдачу здания[источник не указан 381 день].

Преимущества и недостатки

Основные преимущества навесных вентилируемых фасадных систем:

  • возможность использования различных облицовочных материалов (кирпич, натуральный камень, деревянную фасадную доску (планкен), композит, керамогранит, реечный профиль, алюминиевый лист, асбестоцементные и фиброцементные листы)
  • широкая возможность цветовых комбинаций (карта цветов) — фирменные карты цветов производителей, RAL
  • высокие тепло- и звукоизоляционные характеристики системы
  • благодаря слою утепления, «точка росы» выносится за пределы несущей стены здания
  • значительное сокращение затрат на отопление здания
  • долговечность: срок безремонтной эксплуатации систем навесных вентилируемых фасадов — до 50 лет
  • устойчивость фасадной системы к атмосферным воздействиям
  • быстрый монтаж фасадной системы в любое время года

Основные недостатки:

  • несоблюдение предусмотренных альбомами технических решений конструктивных методов по обеспечению пожарной безопасности навесных фасадов, а также применение материалов, не прошедших натурных огневых испытаний по ГОСТ 31251-2003, приводит к снижению пожароустойчивости зданий

Виды облицовки вентилируемых фасадов

  • вентфасад из керамогранита
  • вентфасад из алюмокомпозита
  • Керамический гранит
  • вентилируемый фасад из фиброцементных панелей
  • вентилируемый фасад из планкена (деревянной фасадной доски)
  • Металлический сайдинг
  • Вентилируемый фасад из гранита
  • вентфасад из hpl панелей
  • Вентфасад из терракотовых панелей
  • Стеклопанели
  • Вентфасад из металлокассет
  • Вентфасад из фиброцементного сайдинга

Ссылки

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 6 декабря 2011.

veter.academic.ru

Материалы для сооружения вентилируемых фасадов, их особенности Вентилируемые фасады: материалы, виды, варианты облицовки

Для обновления внешнего вида здания используют множество различных техник. Одной из них является сооружение навесного вентилируемого фасада. Конструкция многослойна и не только делает дом привлекательным, но и помогает создать комфортные условия пребывания в помещениях.

Предоставлена возможность для каждого слоя вентилируемого фасада подобрать материалы. Потому разберемся со всем по порядку.

Что такое система вентфасад?

В первую очередь такая отделка внешних стен дома защищает его от негативного воздействия всех факторов окружающей среды. А значит, позволяет продлить срок службы несущей конструкции. Кроме того, использование нескольких слоев для создания облицовки позволяет еще, и сохранить тепло внутри помещений, а жителей оградить от излишних звуковых вибраций.

Но сегодня нас больше интересуют именно конструктивные особенности. Такой способ обновления фаса называют еще навесной вентилируемый фасад. По названию системы следует, что что-то навешивается и где-то вентилируется. И это действительно так:

  1. Облицовочный материал фиксируется не на самой стене строения, а на специальной обрешетке (каркасе) – навешивается.
  2. Благодаря тому же каркасу, между отделочным материалом и стеной дома остается пространство, по которому свободно циркулирует воздух.

Это и есть вентиляционный зазор. Воздух, свободно перемещаясь по такому зазору, удаляет излишки влаги со стены, а значит, в помещениях внутри здания создается комфортная среда для пребывания. К тому же нет необходимости использовать принудительные вентиляционные конструкции.

Из чего состоит вентфасад?

Чаще всего данный способ обустройства фасада используют для строений общественного значения – офисов, торговых центров и так далее. Но в частном строительстве вентилируемые фасады также стали полезным изобретением. Потому все чаще их устанавливают на загородные коттеджи и дачи.

Теперь поговорим, из чего состоит данная облицовка, и какие материалы для вентилируемого фасада подходят лучше всего. Все составляющие должны быть максимально безопасными, а это значит:

  • негорючими либо плохо воспламеняемыми;
  • экологически чистыми;
  • в процессе естественного старения не выделяют едкие вещества.

Утеплитель, а также несущие и опорные кронштейны подсистемы

Перед тем как приступить к установке утеплителя на фасад, в основание устанавливают кронштейны, которые будут удерживать каркасную конструкцию. Потому к кронштейнам предъявляют повышенные требования:

  1. Высокая прочность.
  2. Максимальный срок эксплуатации.
  3.  Устойчивость к коррозии.

Кронштейны используют из нержавеющей стали, именно они способны выдержать все нагрузки. При покупке деталей обращайте внимание на внешний вид. Если есть любые недочеты, попросите продавца заменить товар.

В качестве термоизоляционного материала принято использовать минеральную вату. При чем желательно воспользоваться продукцией, которая имеет 2 плотность:

  • мягкий слой – позволяет плотно прилегать матам к основанию не оставляя пустот, ставших, в дальнейшем, причиной проникновения холода в помещения;
  • более плотный слой создает необходимую жесткость утеплителю, и помогает создать необходимый вентилируемый зазор.

Минеральная вата такого типа обладает паропропускной способностью, то есть пропускает влагу, выходящую из внутреннего пространства наружу. Но в то же время имеет и необходимую жесткость для того, чтобы материал не терял свои свойства.

Что касается достаточно популярных пенопласта и пеноплекса, то такие варианты не подходят для создания вентилируемых фасадов. Во-первых, их пропускная способность пара не соответствует критериям отбора материалов для вентфасадов. А во-вторых, при воздействии высоких температур утеплитель начинает плавиться и выделять едкий дым.

Паропроницаемая мембрана

Использование таких пленок позволит пройти воздуху, который насыщен паром, в сторону окружающей среды, но при этом вернуться обратно он не сможет. Такая способность мембраны защищает утеплитель от излишка влаги. Что значительно продлевает срок эксплуатации материала.

Кроме паропроницаемой мембраны, используют супердиффузионные мембраны и геотекстиль. Такие синтетические пленки являются суперпрочными, и защищают теплоизолирующий материал воздействия ветра. Еще одним достоинством является их способность создавать барьер для проникновения грызунов и насекомых. Ко всему еще и имеют антибактериальное покрытие.

Воздушный зазор

Благодаря пространству между утеплителем и отделкой осуществляется естественная вентиляция, а значит, удаляется влага. Вентилируемый фасад подразумевает создания такого зазора обязательно. К тому же наличие воздушной прослойки способствует медленному остыванию строения в зимнее время.

А в летнее время, когда температура воздуха очень высока, здание нагревается также медленно. Это значит, что в любое время года в доме всегда будет комфортная температура.

Размер пространства может колебаться от 4 до 10 см. Для каждого строения зазор рассчитывается индивидуально. Если сделать не правильный расчет или оставить зазор на глаз, могут возникнуть следующие проблемы:

  1. Примыкание утеплителя к облицовочному материалу. Слишком маленький размер вентилируемого пространства приведет к накоплению влаги в утепляющем материале, а значит, он быстро разрушиться. Стены дома также начнут намокать, что приведет к ухудшению микроклимата в комнатах.
  2. Образования свиста или гула под облицовкой при сильных порывах ветра. Это случается если зазор слишком большой.

Кратко о видах подсистемы (каркаса)

Для создания вентилируемых фасадов используют два вида профиля. Именно по данной черте выделяют подсистемы навесных фасадов:

  1. L-образная – стоимость достаточно высока. Но такой недостаток нивелируется возможностью исправить кривизну стен. Максимальное расстояние между стеной и облицовкой может составлять 38 см. Отличается система тем, что профиль имеет 2 ребра жесткости, которыескрепляются болтом.
  2. U-образная – здесь уже 4 ребра жесткости. Подсистема немного сложнее монтируется, но все же остается надежной. Стоимость данного варианта немного ниже, чем предыдущий.

Для подсистем также выдвигаются требования:

  • скорость и простота монтажа – чем быстрее и надежнее можно установить отделку, тем предпочтительнее вариант;
  • надежность деталей – элементы конструкции должны противостоять коррозионным процессам, выдерживать разные нагрузки;
  • длительность службы;
  •  возможность выровнять недостатки поверхностей без дополнительных процессов (например, оштукатуривания).

Кроме того, различают каркасы и по материалу, из которого сделаны все детали. Есть возможность сделать обрешетку из:

  • дерева – более доступный, но недолговечный материал. Деревянные каркасы чаще выбирают в частном строительстве, поскольку есть возможность немного сократить расходы. Но такие детали обязательно обрабатывают антисептическими пропитками, которые защищают от влаги и плесени;
  • металла – вариант подороже, а прослужит значительно дольше. Здесь также есть возможность выбрать. Металлическая обрешетка можно сделать из алюминиевого профиля. Он более мягкий потому выдержит легкую облицовку, например, сайдинг из винила.

Если принято решение использовать более тяжелый материал, такой как керамогранит или фиброцементные панели, то лучше воспользоваться профилем из нержавеющей стали.

Виды, варианты облицовки

В качестве отделки для вентилируемых фасадов используются все материалы, которые можно закрепить на каркас. Современный строительный рынок настолько разнообразен, что даже самый изощренный покупатель сможет подобрать подходящий вариант. Для любителей чего-то естественного есть натуральный камень или деревянные панели типа блок-хаус.

Для тех, кому такая отделка не по карману может воспользоваться искусственными аналогами, например, плитка с имитацией камня. Изучим варианты вентилируемых фасадов, которые отличаются облицовкой более подробно.

Керамогранит

Такой отделочный материал настолько же прочный и надежный, как и натуральный камень. Изготавливают его из природного сырья с добавлением компонентов, улучшающих свойства материалов. Керамогранит обладает следующими техническими характеристиками:

  • высокая прочность;
  • длительный срок службы;
  • простота обработки;
  • большой выбор размеров и расцветок;
  • возможность использования в частном строительстве для строений инфраструктуры;
  • доступность по сравнению с натуральным камнем.

Единственным недостатком материала является большой вес, потому не каждое основание может выдержать нагрузку такого вентилируемого фасада.

Натуральный камень

Облицовка из натурального камня всегда выглядит надежно, солидно и дорого. Любое строение в такой «одежке» привлечет внимание прохожих. Но камень используют не только по причине солидности. Он обладает следующими преимуществами:

  1. Устойчивость к любым негативным влияниям. Материал закалялся в естественных условиях, потому ни дождь, ни снег, ни перепады температур ему не страшны.
  2. Долговечность – служит материал более 50 лет, при правильной установке на фасад.
  3. Привлекательность конструкции.
  4. Безопасность во всех смыслах.

Несколько недостатков все же можно найти и здесь. Дороговизна материалов и монтажа. Новичок с установкой натурального камня на вентилируемый фасад не справится. Большой вес облицовки.

Искусственный камень

Отделка такого рода быстро стала популярной среди застройщиков поскольку:

  • внешний вид максимально схож с натуральным камнем;
  • производится в виде плит, которые легко крепятся на любое основание, в том числе и на систему вентилируемого фасада;
  • небольшой вес деталей;
  • экологически безопасный материал;
  • устойчив к перепадам температур;
  • обладает влагоотталкивающими свойствами;
  • легко очищается;
  • противостоит влиянию химических активных веществ;
  • прочный, надежный и долговечный материал.

Благодаря большому количеству положительных моментов искусственный камень применяется как для отделки частных домов, так и для офисных или развлекательных строений.

Фиброцементные плиты

Производят облицовку из цемента, целлюлозы, минеральных добавок и других наполнителей. Благодаря этому материал получается прочным, но пластичным и гибким. Для конструкции вентилируемого фасада очень важно, чтобы отделка могла выдерживать ветровые нагрузки и механические влияния. Кроме того, фиброцементные плиты характеризуются такими моментами:

  1. Не подвержены гниению.
  2. Сохраняют цвет и рисунок при длительном воздействии солнечного излучения.
  3. Химически и биологически инертны.
  4. Неплохо сохраняют тепло.
  5. Обладают звукоизолирующими свойствами.

Алюмокомпозитные материалы

Алюкобонд, а именно так еще называют алюминиевые композитные панели, применяют чаще для строений общественного назначения. Материал легкий, потому прекрасно подойдет для реставрации зданий с большим сроком эксплуатации, а также для возведения новых строений с облегченным фундаментов.

Обладает еще и такими плюсами:

  • шумоизоляция;
  • защита утеплителя и основной конструкции от атмосферной влаги;
  • устойчивость к ультрафиолету;
  • негорючесть – потому применяются даже для отделки автозаправочных станций;
  • быстрый и легкий монтаж;
  • простой и удобный уход.

Декоративное покрытие легко царапается, а при сильном ударе панель может деформироваться. Именно эти характеристики относят к недостаткам материала. Еще одним минусом можно считать высокую стоимость алюмокомпозитных панелей.

 Линеарные панели

Линеарная панели – это что-то среднее между сайдингом из металла и фасадной кассетой. В качестве металла используют алюминий или сталь. Можно сказать, что это разновидность металлокассет. Такие панели создают самых разных форм и размеров. Потому застройщики делают детали под заказ, чтобы минимизировать количество стыков и креплений.

Кроме того, это отличный способ, сделать оригинальную и неповторимую отделку используя не только геометрические формы, но и цвета и оттенки. Декоративный слой линеарных панелей окрашивают в любой понравившийся вариант. Обратите внимание и на то что поверхность может быть гладкой или перфорированной. При чем перфорации также различаются.

Ламинат высокого давления

Это декоративные панели, которые изготавливаются из целлюлозы, пропитанной смолами и множества слоев декоративной бумаги. Весь процесс происходит при высоких показателях давления и температуры. Такая обработка делает материал монолитным, потому вероятность расклеивания сводится к нулю.

Внешняя сторона панелей покрыта специальным составом, который защищает рисунок от выгорания. Используют ламинат высокого давления не только для декорирования фасада, но и для создания ограждений и садово-парковой мебели.

Стеклянные панели

Этот вариант более предпочтителен для высотных зданий. При чем офисы, развлекательные центры или административные здания лучше смотрятся именно в таком «одеянии». Стеклянные панели пропускают много света, что ведет к снижению затрат на освещение помещений.

Но, несмотря на то, что стекло довольно хрупкий материал, такие панели все чаще находят свой сектор применения. В качестве отделки фасадов выбирают только закаленное стекло большой толщины, которое способно выдержать и ветровые нагрузки, и механическое влияние.

Конечно, при создании проектов отделки фасада нужно учитывать, что стеклянные панели имеют большой вес. Потому каркас, который будет удерживать отделку должен обладать максимальной прочностью.

Металлокассеты

Данный способ облицовки применяется для строений общественного назначения:

  • спортивные и развлекательные комплексны;
  • бизнес-центры;
  • административные здания.

Отделка обладает такими техническими характеристиками:

  1. Ремонтопригодность.
  2. Небольшой вес.
  3. Непромокаемость.
  4. Прочность и длительность службы.
  5. Универсальность.
  6. Негорючесть.
  7. Привлекательность внешнего вида за счет разнообразия форм и цветов.

Но нужно быть готовым и к неприятным моментам. Металл шумный, потому о звукоизоляции во время дождя говорить не приходиться. Дороговизна материала, по сравнению с другими отделками. Часто строения с металлической отделкой становятся приемниками молний. Потому обязательно в процессе монтажа устанавливают громоотводы.

Терракотовая керамика

Это один из вариантов керамической плитки, поскольку исходные материалы одинаковы. Но благодаря специальному процессу производства данный тип облицовки обладает улучшенными качествами и способен противостоять все негативным воздействиям. По внешнему виду в продаже есть разные варианты с имитацией кирпича, камня и даже дерева.

В процессе производства не используют синтетические красители, потому цвет облицовки может варьировать от оранжевого до коричневого, а иногда черного. Все зависит от сорта глины, который использовался.

Заключение

В качестве облицовки для вентилируемого фасада можно использовать практически все известные материалы. Главное, подобрать вариант, который соответствует архитектуре строения, его назначения и, конечно же, прочности несущей конструкции.

1pofasadu.ru

технология и устройство, преимущества и недостатки, сборка и монтаж

Декоративная отделка внешних стен — это один из методов создания индивидуального стиля. Но у отделки, кроме эстетической части также присутствует и функциональное предназначение. При выборе вентилируемого фасада среди всех вариантов облицовки экстерьера можно решить обе задачи комплексно. Создать привлекательный образ вашего дома и защитить от влияния внешней среды и всех факторов, оказывающих воздействие на материал основной стены дома.

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

  • Декоративный облицовочный материал.
  • Несущая система, каркас с крепёжными элементами.
  • Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
  • Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

  • Простота и удобство сборки.
  • Широкий ассортимент различных декоративных отделок.
  • Малый вес конструкции, которая не оказывает влияния на несущую стену.
  • Возможность проведения монтажа в любое время года и в различных климатических условиях.
  • Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
  • Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

  • Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
  • Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
  • Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
  • Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
  • При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

  • Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
  • Составление графика работ.
  • Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
  • Создание сметной документации для расчёта окончательной стоимости.
  • Передача окончательного проекта заказчику.

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

  • Подготовка поверхности стены.
  • Изготовление и монтаж несущего металлического каркаса для облицовки.
  • Установка теплоизоляции с защитными слоями.
  • Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

На этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

Изготовление и установка несущего каркаса

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.

planken.guru

Завод АЛГА Что такое вентилируемые фасады Завод АЛГА

Впервые навесные вентилируемые фасады были использованы в Германии. И, едва появившись, они стали широко применяться в строительстве по всему миру. По-английски такая технология называется «curtain walls» - «занавешенные стены». Есть и другое определение – фальшстена - так как к стене особым способом присоединяется еще одна стена, и между этими "стенами" остается пространство. Получается, что фасад действительно вентилируется естественным способом.

Современные системы вентилируемых фасадов с воздушным зазором представляют собой каркас из металлических профилей (подсистему, подконструкцию), между которыми проложен слой теплоизоляции, с верхним слоем - декоративным экраном (облицовкой). Между облицовочным материалом и теплоизоляцией остается промежуток для проникновения воздуха.
В наши дни системы вентилируемых фасадов применяют при облицовке практически всех типов сооружений и зданий. Такие фасадные системы могут использоваться даже там, где традиционные фасадные системы имеют короткий срок службы - в регионах с с высокой влажностью и большими суточными и годовыми перепадами температур.

Преимущества вентилируемых фасадов
Итак, основные преимущества вентилируемых фасадов - это теплоизоляция, термоизоляция, защита от осадков и ветра, нивелирование термически деформаций, диффузия водяных паров, пожаробезопасность, звукоизоляция, возможность использования различных материалов и различных размеров этих материалов, высокая декоративность, всесезонность монтажа. Рассмотрим все эти преимущества подробнее.

1) Термоизоляция. При совместном использовании профильной системы для вентилируемых фасадов и слоя теплоизоляции снижается накопление излишнего тепла внутри здания. Обеспечивается естественная вентиляция фасада, благодаря чему достигается комфортный микроклимат в помещении без дополнительного использования дорогостоящих систем кондиционирования.

2) Теплоизоляция. Использование утеплителя позволяет существенно снизить расходы на отопление здания и уменьшить толщину несущих стен для снижения нагрузки на фундамент. Минераловатный утеплитель необходимо защищать от осадков и образования конденсата, т.к. влага значительно снижает теплосберегающие свойства теплоизоляции.
Утеплитель - не обязательный слой в системе вентилируемых фасадов, если теплозащитные свойства обеспечены массивом основной стены, когда НВФ применяется в архитектурно-декоративных целях.

При монтаже навесных вентилируемых фасадов используют сухие строительные материалы – это обеспечивает получение необходимых значений для определения «точки росы» и требуемых значений толщины слоев изоляции.

3) Защита от ветра и атмосферных осадков. Навесной вентилируемый фасад образует прочную оболочку вокруг наружной стены и обеспечивает ее гарантированную защиту от погодных воздействий. Стены остаются сухими и не подвергаются разрушению от перепадов температур. А если между оболочками дополнительно установлен утеплитель, то снижаются потери тепла и, соответственно, возрастает экономия на отоплении.

Конструкция вентфасада проектируется таким образом, чтобы влага, которая попадает на фасад, удалялась в дренаж, минуя стену здания и утеплитель. Для предотвращения выветривания волокон и увлажнения утеплителя и устранения конвективных потоков внутри него в такой фасадной системе устанавливают ветрогирозащитную мембрану (или кашированные минераловатные плиты). И в целом увеличивается срок службы.

4) Диффузия водяных паров. С помощью естественной вентиляции удаляются водяные пары, возникающие в стенах в процессе эксплуатации здания, поэтому увеличиваются теплоизоляционные свойства стен и поддерживается комфортная температура внутри здания.

5) Нивелирование термических деформаций. Из-за сезонных и суточных перепадов температур в конструкциях возникают термические деформации. В системе профилей вентилируемого фасада применяют специальную схему монтажа и крепления, благодаря чему "поглощаются" термические деформации, и поэтому уменьшается внутреннее напряжение в несущей конструкции и облицовке.

6) Пожаробезопасность. Системы вентилируемых фасадов препятствуют распространению пламени, т.к. монтируются из материалов трудносгораемых или совсем несгораемых.

7) Звукоизоляция. Облицовочный слой и слой теплоизоляции имеют звукопоглощающие свойства в широком диапазоне частот, поэтому система вентилируемого фасада обладает отличной звукоизоляцией.
Например, звукоизоляция стены из легкого бетона повышается в два раза при устройстве навесного фасада с применением панелей.

8) Разнообразие материалов и размеров применяемых материалов. Система навесных вентилируемых фасадов позволяет использовать для облицовки самые разнообразные панели и листовые материалы (металлический сайдинг, фасадные панели, профлист, фасадные кассеты, керамогранит, фасадные фиброцементные плиты и прочее), а также их комбинации. Формы панелей и их размеры могут быть различными в зависимости от требований, которые предъявляются к фасаду.

9) Декоративность. Широкая гамма цветов и текстур предоставляет архитектору безграничные возможности для решения эстетических задач.

10) Всесезонность монтажных работ. Неоспоримое преимущество навесных вентилируемых фасадов – это возможность монтажа в любое время года в отличие, к примеру, от работ, выполняемых «мокрым» способом.

Компания "Алга" предлагает для облицовки зданий по технологии навесных вентилируемых фасадов использовать металлические фасадные панели и фасадные кассеты.

www.alga-profil.ru

Устройство вентилируемого фасада: особенности и способ монтажа

Устройство вентилируемого фасада

Вентилруемый фасад – это особый вид навесной вентилируемой конструкции, которая состоит из специальных облицовочных материалов. Такой фасад крепится на нержавеющий, стальной или алюминиевый каркас к стене или к несущему перекрытию. Воздух свободно проходит и циркулирует между слоем облицовочного материала и стеной, что обеспечивает отсутствие влаги и конденсата на поверхности здания.

Такая система устройства фасада помогает сохранить тепло в доме, устраняет сырость в помещении. Благодаря воздушному зазору теплоотдача объекта уменьшается.

Установка вентилируемого фасада существенно сокращает количество необходимого стройматериала для здания. Что существенно экономит финансовые средства на строительство стен. Также установка вентилируемого фасада существенно облегчает всю конструкцию, благодаря чему можно возводить большее количество этажей. А возможность установки различных фасадных облицовочных панелей помогает создавать классические и современные архитектурные дизайны.

Виды вентилируемых фасадов

Сегодня на строительном рынке есть огромное разнообразие видов навесных вентилируемых фасадов.

Наиболее популярными являются следующие варианты:

  • Вентфасады из керамогранита. Это один из наиболее прочных и долговечных материалов, применяемых в данной сфере. Керамогранит обладает высокой устойчивостью к воздействию атмосферных осадков и солнечных лучей. Срок эксплуатации здания значительно увеличивается.
  • Вентфасады из HPL панелей. Крайне популярный вид отделки. HPL панели производят из спрессованного бумажно-слоистого пластика. Каждый слой прессуется под очень высоким давлением. Благодаря этому панель становится очень прочной, которую также используют как антивандальный материал.
  • Вентфасады из терракотовых панелей. Они производятся из обработанной специальным образом чистой терракоты. В основном этот материал используется при отделке зданий премиум класса.
  • Вентфасады из фиброцементных плит. При их производстве используется типично российское сырье – цемент, минеральные заполнители, целлюлоза. Этот материал придает фасаду ультрасовременный вид. Обеспечивает хорошую тепло- звукоизоляцию.
  • Вентфасады из металокассет. Один из лучших вариантов для облицовки. Металлокассеты являются абсолютно негорючими.
  • Вентфасады из натурального камня. Чаще всего для этих целей используется гранит. Достаточно сложный и дорогой вид отделки. При обработке камня на панелях часто возникают сколы, что недопустимо при монтаже вентилируемого навесного фасада. Так как сколы сводят к нулю несущую способность участков крепления. Крепится камень скрытым способом. В торцах плит делают специальные пропилы, в которые вставляются кляймеры (кляммеры) или крепежные планки. Крепежные элементы обязательно выполняют из алюминия или стали (нержавеющей).
  • Вентфасады из стекла. Такое остекление позволяет добиться высоких тепло- и звукоизоляционных свойств, а также эстетической красоты. Светопрозрачные системы крайне популярны во всем мире.
  • Вентфасады из стеклопанелей. При производстве используется прочное закаленное стекло, которое обладает высокими эксплуатационными характеристиками.
  • Вентфасады из композитных панелей. Панели имеют многослойную структуру: гомогенный наполнитель между двумя листами алюминия. Для крепления наполнителя используют сверхпрочный клеевой состав.
  • Вентфасады из планкена. Планкен – это фасадная доска. Такой фасад смотрится очень красиво. К тому же, дерево – экологически чистый материал. При создании доски используют древесину различных пород: лиственница, мербау, ясень, меранти, сукупира, американский термодуб. Часто используют планкен для отделки загородных коттеджей.
  • Вентфасады из медных панелей. Такие панели очень прочные, пластичные и долговечные. Они устойчивы к различным видам повреждений. В России такие вентфасады достаточно популярны.

Достоинства этой конструкции

Вентилируемые навесные фасады обладают следующим рядом преимуществ:

  • Такую конструкцию можно быстро и просто смонтировать в любое время года.
  • Системы вентилируемых фасадов устойчивы к любым атмосферным воздействиям: солнце, снег, дождь, град.
  • Вентилируемые фасады обладают высокими звукоизоляционными и теплоизоляционными характеристиками.
  • При строительстве можно воплощать в жизнь любые архитектурно-дизайнерские идеи и использовать широкий ряд материалов для облицовки: композит, кирпич, керамогранит, планкен (деревянная фасадная доска), алюминиевый лист, натуральный камень, реечный профиль, фиброцементные и асбестоцементные листы.
  • Сокращение финансовых затрат на отопление объекта.
  • Возможность использования широкого спектра цветовых комбинаций.
  • При использовании утеплителя «точка росы» выносится за предел несущей стены объекта.
  • Такая конструкция долговечна. В течение 50 лет вентилируемый фасад можно не ремонтировать (если все было правильно смонтировано во время строительства).

Устройство вентилируемого навесного фасада (структура)

Вентилируемый фасад состоит из нескольких слоев, как пирог. При этом система может быть установлена как с утеплителем, так и без. Если необходимо дополнительно утеплить стены, то к поверхности дома крепится утеплитель из минеральной ваты.

Для цоколя чаще используют утеплитель на основе пенополистирола (экструзионный), он не впитывает влагу и не пропускает ее. Зазор между поверхностью утеплителя и фасадом должен быть не менее 40 мм. В некоторых случаях возможно установление зазора в 20 или 50 мм, но это зависит от региона и типа фасада. Благодаря этому зазору воздух своими восходящими потоками высушивает влагу, попавшую на поверхность минваты или пенополистирола.

Для того чтобы предотвратить выдувание теплого воздуха из слоя утеплителя, его можно покрыть специальной пленкой – паронепроницаемой, ветрозащитной мембраной.

Вне зависимости от наличия утеплителя, первой к стене крепится система, удерживающая всю конструкцию. Далее крепится утеплитель (по необходимости). Потом важно правльно соблюсти вентилирующий просвет и установить наружный слой облицовки из керамогранита, панелей, стекла и т.д.

Монтаж системы навесных вентилируемых фасадов

  • Первыми устанавливают кронштейны. Их крепят к стене с помощью дюбелей или анкеров. Они выбираются исходя из размеров и массы конструкции. Чтобы исключить возможность возникновения «мостиков холода» между металлом и стеной устанавливают специальные прокладки (чаще всего из паронита или пластика).
  • Далее к стене с помощью гибких связей или тарельчатых дюбелей крепится утеплитель. Сверху устанавливают ветрозащитную пленку. Некоторые виды утеплителей выпускаются прямо с такой мембраной. Что существенно облегчает работу.
  • Теперь после соблюдения воздушного зазора крепят направляющие. Каркас состоит из горизонтальных перемычек и вертикальных стоек. Направляющие обязательно выставить по уровню. Соединяют каркас с помощью специальных заклепок. Шаг между направляющими зависит от размера облицовочной панели.
  • Далее устанавливается облицовочная панель. Зазор между ними может быть разным, в зависимости от дизайна и проекта здания. Монтаж облицовочного материала зависит от вида конструкции. Панели могут устанавливаться на специальные уголки, кляммеры, салазки.

Более детальная информация по теме:

Устройство вентилируемого фасада
Система вентфасад является популярной по ряду причин, одной из которой снижение затрат на отопление. На сегодняшний день существует много видов вентилируемых фасадов: из керамогранита, стекла, металокассет, фиброцементных плит и д.р.

Источник: fasad-prosto.ru

Устройство вентилируемого фасада

Содержание статьи

Вентилируемые фасады пользуются популярностью, которая объясняется довольно просто:

  1. Появляется возможность сделать дополнительное утепление стен.
  2. Скрыть некрасивые поверхности.

Из чего же они сделаны и как производится монтаж? Об этом и пойдет речь в данной статье.

Общие сведения

Вентилируемый фасад – это своего рода пирог из нескольких слоев. На стене дома закрепляется минераловатный утеплитель, следующий слой – супердиффузная мембрана, поверх нее обрешетка. Последним слоем является облицовочный материал.

Главное требование к конструкции – наличие воздушного зазора между финишной обшивкой и теплоизоляцией. При таком устройстве воздух циркулирует, поэтому влага, благодаря устремляющимся наружу потоков теплого воздуха, удаляется. В первую очередь улучшается тепло- и звукоизоляция, дополнительно появляется возможность разнообразить оформление жилья, поскольку в качестве облицовки могут использоваться разные материалы:

  • блок-хаус,
  • сайдинг,
  • керамогранит,
  • камень (искусственный и натуральный) и т.д.

Еще одним достоинством фасадов является «сухая» установка. Проводить ее можно в любое время года. Дом при этом может быть недавно построенным, а может быть старым.

Ремонт фасада прост – поврежденная деталь меняется на новую. Если монтаж был произведен правильно, вентилируемый фасад прослужит десятки лет. Также нужно учитывать, что при большом количестве выступов на здании (балконы, изломы и т.д.) установка фасада обойдется в немалую сумму.

К недостаткам вентилируемого фасада можно отнести наличие воздушного зазора, который способствует распространению огня в случае пожара.

Важность правильного монтажа

Технология имеет много преимуществ, но гарантированы они только тогда, когда монтаж осуществляется специалистами высокой квалификации. Если правила установки не будут соблюдены, то существует возможность закупорки воздушных зазоров. Это может произойти из-за выпавшего утеплителя или открепившейся мембраны. Также возможно намокание или искривление материала.

Устранение дефектов будет очень дорогостоящим. Чтобы проблем с фасадом не возникло, нужно очень тщательно выбирать строительную организацию, проводящую монтаж. Обязательное условие качества – наличие гарантийного и сервисного обслуживания, а также оптимальный подбор материала, который зависит от климатических условий и архитектурных характеристик здания.

В первую очередь устанавливается каркас, который примет на себя вес облицовки. Крепить его можно на:

  • бревно,
  • доски,
  • деревянный брус,
  • камень,
  • кирпич,
  • бетон,
  • любого вида блоки.

Обрешетка выбирается исходя из веса и типа облицовки.

Если каркасная система деревянная, то в этом случае толщина утеплителя должна быть максимум 5 см.

Если планируется укладка более толстого слоя теплоизоляции или в качестве облицовки используются керамогранитные плиты, камень или металлокассеты, то обрешетку делают из металлических оцинкованных профилей и кронштейнов. Каркасная система из металла используется и в том случае, когда утепление не планируется, а нужно только замаскировать неровное и некрасивое основание. В этом случае кронштейны-подвесы крепятся к стене, а к ним крепятся направляющие профили. Для утепления после монтажа кронштейнов устанавливается теплоизоляция. Жесткие плиты вставляются в каркас или крепятся к стене тарельчатыми дюбелями. Монтируется теплоизоляция в один-два слоя.

Теплоизоляционным материалом может быть каменная вата или утеплитель на основе стекловолокна. Когда монтаж плит произведен, их нужно защитить, закрепив паробарьер, благодаря которому водяные пары будут выводиться наружу, а вот обратно влага проникнуть не сможет. Крепление мембраны производится либо к стене при помощи тарельчатых дюбелей, либо к каркасу. На следующем этапе направляющие профили крепятся так, чтобы образовался воздушный зазор не менее 2,5 см. Последний шаг – это монтаж на каркасную систему облицовочного материала.

В системе вентилируемого фасада воздух должен циркулировать беспрепятственно.

Устройство вентилируемого фасада
Общие сведения по устройству вентилируемого фасада.

Источник: www.stroitelstvosovety.ru

Технологии устройства вентилируемых фасадов

Технологические процессы утепления и облицовки вентилируемых фасадов включают следующие циклы:подготовительные работы, связанные с приведением поверхности стен в состояние,близкое к эксплуатационному. Этот цикл работ включает также проведение геодезических и измерительных работ по уточнению размеров фасадных поверхностей, высотных отметок, ликвидацию дефектов, снятие облицовочной плитки, очистку поверхностей, ремонт и усиление выступающих конструкций козырьков, балконов и других элементов.

До производства работ по утеплению фасадов должна быть произведена замена оконных и балконных заполнений. В подготовительный цикл включаются также работы, связанные с подготовкой площадок и стоянок для средств механизации, для подачи материалов, с подводом временных линий электроснабжения для подключения рабочего инструмента, а также площадок резки и подготовки направляющих, панелей и других элементов. Сюда входят работы, связанные с устройством систем подмащивания (установка лесов,самоходных вышек и т.п.).

Основной цикл работ может быть разделен на три потока: устройство несущих конструкций каркаса, установка и крепление плит утеплителя, монтаж облицовочных плит и оконных обрамлений.

В отдельный поток может быть выделен цикл работ по утеплению и облицовке цокольных элементов здания, а также устройству входных тамбуров.

Кроме перечисленного комплекса теплоизоляционных работ не рассматриваются процессы, связанные с утеплением чердачных перекрытий, кровельной части, сопряжений вентиляционных и других каналов, инженерного оборудования.

Наиболее ответственными этапами являются перенесение на фасадную поверхность положения распорных анкеров,направляющих, определение монтажного горизонта и т.п. Перечисленный комплекс работ выполняется геодезистами с использованием достаточно точной лазерной техники. Наиболее эффективным является лазерный нивелир LNA 10 фирмы Leica с лазером видимого диапазона с возможностью задания вертикальных и горизонтальных плоскостей.

Производится несколько геодезических ходов, обеспечивающих снижение погрешностей при измерениях.Особое внимание отводится оценке вертикальности стен, так как это существенно влияет на качество работ при облицовке.

В результате геодезических работ на фасаде здания наносятся с помощью несмываемой краски осевые линии расположения направляющих, положения анкеров и кронштейнов, а также монтажный горизонт каждого ряда плит. При определении неровностей стен и отклонений от вертикали в местах установки кронштейнов указываются параметры отклонения,которые компенсируются.

После выполнения цикла геодезических работ производят утепление и облицовку элементов цокольного этажа. Для обеспечения более эффективной работы теплоизоляции по периметру цокольной части отрывается приямок глубиной 0,4-0,5 м, поверхности стен очищаются. Затем размещаются и раскрепляются анкеры для крепления направляющих.По окончании данного вида работ производят утепление поверхности стен. Наиболее эффективным является плитный утеплитель из пенополистирольных плит типа Styroform , которые обладают более высокими физико-механическими характеристиками. Их крепление осуществляется с помощью дюбелей с возможным плотным примыканием к поверхности стен. При необходимости выполняются работы, связанные с восстановлением поверхности, а также нанесением гидроизоляционного слоя.

После окончания цикла утепления производят установку направляющих и монтаж облицовочных плит.

С целью повышения физико-механических характеристик облицовочные цокольные панели выполняют с большей толщиной, с отличной от фасада здания фактурой и цветовой гаммой.Обязательным условием является устройство вентиляционных отверстий, которые должны совпадать с каналами фасада. Возможен вариант усиления облицовки путем заполнения пространства цементно-песчаным или другим раствором. Верхняя облицовочная панель цоколя, как правило, выполняется с элементом,обеспечивающим отвод атмосферных осадков и сопряжение облицовочных плит фасада.

Рис.8.15. Технологическая схема производства работ по устройству вентилируемого фасада (а), узел крепления угловых элементов (б)и рабочий момент установки панелей «под кирпич» (в)

Технологическая схема утепления и облицовки фасадных поверхностей приведена на рис. 8.15. Установка анкеров и кронштейнов, как правило, производится с подвесных люлек по заранее зафиксированным местам. Высверливание отверстий под анкеры производится перфораторами с ограничением глубины выбуривания. Процесс установки элементов каркаса, утепления и облицовки производится поэтажно по вертикальной или горизонтальной схеме движения. Как правило, для производства работ используются леса, что обеспечивает нормальное перемещение материала по плоскости фасадов.Такая схема позволяет организовать строительные потоки, так как создается достаточно большой фронт работ.

Для производства работ используются средства подмащивания, подвесные люльки, вышки леса и другое оборудование (таблица 8.2).

Технологии устройства вентилируемых фасадов
Технологии устройства вентилируемых фасадов Технологические процессы утепления и облицовки вентилируемых фасадов включают следующие циклы:подготовительные работы, связанные с приведением

Источник: studopedia.ru

Технология устройства вентилируемого фасада, основные конструктивные схемы

В данной статье будет рассмотрен вентилируемый фасад. Технология его устройства, основные конструктивные схемы,разберем важные моменты и основные узлы вентилируемого фасада.

Система вентилируемого фасада, основные конструктивные моменты.

На рисунке 1, ниже, показана общая схема вентилируемого фасада.

Рис 1. Вентилируемый фасад, общая схема, на примере утепленного вентилируемого фасада с деревянной обрешеткой

Разберем, какие именно конструктивные моменты характерны для стены с вентилируемым фасадом. Это нужно понимать для того, чтобы правильно выполнять стену и ее наружную часть (фасад). Если стена представляет собой стену с вентилируемым фасадом, то она должна соответственно правильно конструктивно выполняться. Если стена – это стена без вентилируемого фасада, то она тоже должна правильно конструктивно выполняться, поэтому нужно понимать разницу. Мы будем говорить о двух видах вентилируемого фасада:

без утеплителя, показан на рисунке 2,

с утеплителем, показан на рисунке 3.

Стену можно рассматривать как стену с вентилируемым фасадом без утеплителя (рисунок 2), если:

Стена сложена из паропроницаемых материалов (с паропроницаемостью не ниже, чем 0,05 мг/(м*ч*Па)).

Между стеной и облицовкой есть вентиляционный зазор (3-4 см).

Рис 2. Вентилируемый фасад без утеплителя

Стену можно рассматривать как стену с утепленным вентилируемым фасадом (он же вентилируемый фасад с утеплителем, рисунок 3), если:

в стене снаружи есть паропроницаемый утеплитель (с паропроницаемостью не ниже 0,1-0,3 мг/(м*ч*Па)),

этот утеплитель закрыт супердиффузионной мембраной (с паропроницаемостью от 800 г/м2 за сутки и выше),

после супердиффузионной мембраны выполнен вентиляционный зазор, 4-6 см.

Рис 3. Схема вентилируемого фасада с утеплителем

Для ясности, обозначу признаки стены, при которых стена хоть и напоминает вентилируемый фасад, но им НЕ является. Итак, если:

стена утеплена изнутри и между утеплителем и внутренней облицовкой есть зазор,

стена утеплена снаружи пароНЕпроницаемым утеплителем (с паропроницаемостью, ниже чем у ваты, ниже 0,1 мг/(м*ч*Па)),

стена утеплена снаружи паропроницаемым утеплителем, и утеплитель закрыт материалом с паропроницаемостью ниже 800 г/м2 за сутки (этими материалами может быть пароизоляционная пленка, гидроизоляционная пленка и некачественная супердиффузионная мембрана),

стена утеплена снаружи паропроницаемым утеплителем, утеплитель закрыт супердиффузионной мембраной, но нет вентиляционного зазора 3-4 см между мембраной и облицовкой,

то стена не является по своей конструкции стеной с вентилируемым фасадом, и, соответственно, должна устраиваться, как совершенно другая конструкция.

Основные слои вентилируемого фасада (неутепленного и утепленного).

От того, с утеплителем вентилируемый фасад или без, будет зависеть его конструкция (количество слоев, конструкция обрешетки, и т.д.). По вентилируемому фасаду без утеплителя разберем основные слои, и их особенности. По вентилируемому фасаду с утеплителем разберем особенности, разновидности такого фасада и основные слои. Устройство (как выполнить) оба вида вентилируемого фасада, будет рассмотрено в отдельной статье Устройство вентилируемого фасада.

Основные слои вентилируемого фасада без утеплителя:

Несущая стена из стеновых материалов.

Несущая стена, вентиляционный зазор и облицовка для вентилируемого фасада без утеплителя такие же, как для утепленного вентилируемого фасада, о них можно прочесть в следующем пункте. Обрешетка для вентилируемого фасада без утеплителя будет отличаться от вентилируемого фасада с утеплителем, и подробно конструкция и устройство обрешетки будет описано в отдельной статье Устройство вентилируемого фасада.

Мы выше выяснили, что стеной с утепленным вентилируемым фасадом мы будем считать только стену, утепленную снаружи паропроницаемым утеплителем с супердиффузионной мембраной поверх утеплителя и вентиляционным зазором. Рассмотрим подробнее составляющие утепленного вентилируемого фасада. Утепленный вентилируемый фасад может быть «со стеной» и «без стены» (он же каркасный). Вентилируемый фасад “со стеной” показан на рисунках 2 и 3. На рисунке 2 – неутепленный вентилируемый фасад “со стеной”, на рисунке 3 – утепленный вентилируемый фасад “со стеной”. Вентилируемый фасад “без стены” (каркасный) будет рассмотрен на рисунке 5.

Рис 4. Схема утепленного каркасного вентилируемого фасада, “без стены”

То есть, если утепленный вентилируемый фасад «со стеной», то утеплитель, мембрана и облицовка крепится на несущую стену из стеновых материалов. Если утепленный вентилируемый фасад «без стены», он же каркасный, то слой утеплителя и есть стена, а несущей стены из стеновых материалов в конструкции нет. Подробно вопрос устройства каркасной стены раскрыт в статье Каркасный дом своими руками. Утепление и обшивка стен. В данной статье мы не будем рассматривать каркасную стену, а будем рассматривать только конструкцию утепленного вентилируемого фасада «со стеной», когда все слои крепятся к несущей стене из стеновых материалов. Такая конструкция может быть предусмотрена изначально, при строительстве дома, а может быть результатом реконструкции фасада (если готовая несущая стена из стеновых материалов утепляется или облицовывается уже в процессе эксплуатации дома). От того, выполнен вентилируемый фасад сразу при строительстве или является результатом реконструкции, – конструкция и правила его устройства не изменяются. Перейдем к основным слоям утепленного вентилируемого фасада, рассмотрим, как каждый слой влияет на конструкцию в целом и выделим моменты, важные для правильной конструкции. Вначале перечислю основные слои утепленного вентилируемого фасада, в том порядке, в котором они будут рассматриваться.

Технология устройства вентилируемого фасада, основные конструктивные схемы
Технология устройства вентилируемого фасада, основные конструктивные схемы В данной статье будет рассмотрен вентилируемый фасад. Технология его устройства, основные конструктивные схемы,разберем

Источник: samstroy.com

Устройство вентилируемого фасада: особенности и способ монтажа

Облицовочная конструкция, устанавливаемая на некотором расстоянии от стен здания, называется вентилируемым фасадом. Такая система придает зданию эстетичный современный вид, надежно защищает его от атмосферных осадков. Как правило, материалы, которые применяются при обустройстве, отличаются устойчивостью к внешним воздействиям, что позволяет длительное время обходится без ремонта наружных стен.

Вентилируемые фасады с каждым годом становятся все более популярным видом внешней отделки зданий. Эта технология считается наиболее перспективной и в некоторых страна применяется уже более 30 лет. Вентилируемый навесной фасад – отличное решение, которое позволяет замаскировать какие-либо изъяны стен здания, надежно утеплить его и придать ему дополнительные защитные свойства.

Область применения вентилируемых фасадов чрезвычайно широка. Они используются при отделке фасадов административных зданий и жилых домов. Очень важно, что даже на стены обветшавшего строения можно установить вентилируемый фасад, придав ему современный красивый вид.

Вентилируемый фасад – это особая конструкция, которая монтируется с внешней стороны здания и состоит из каркаса и облицовки. Монтаж осуществляется таким образом, что между стеной здания и облицовочным материалом образуется воздушная вентиляционная прослойка. Она является естественным утеплителем. Но при необходимости дополнительного утепления обустраивается специальный теплоизоляционный слой. В таком случае вентилирующий просвет находится между утеплителем и облицовочным материалом.

Особенность вентилируемых фасадов заключается в том, что теплый воздух и пары из теплых внутренних помещений, проникая через стены, не конденсируются на поверхности конструкции. Они удаляются потоком воздуха, постоянно циркулирующего в зазоре за счет перепадов температур.

Несомненным преимуществом вентилируемых фасадов является также то, что для облицовки могут использоваться различные материалы. Это позволяет дизайнерам легко воплощать самые оригинальные идеи. Чаще всего используется керамогранит, сайдинг, искусственный и натуральный камень.

К сожалению, вентилируемый фасад увеличивает опасность быстрого распространения огня через воздушный зазор – и это является существенным недостатком конструкции. Кроме того следует знать, что если на здании имеется много различных декоративных выступов, то обустройство вентилируемого фасада окажется дорогостоящим мероприятием.

На рисунке представлена конструкция вентилируемого фасада:

1 – несущая стена,

2 – система монтажных подконструкций,

4 – облицовочный слой.

Очень важно, чтобы монтаж вентилируемого фасада проводился специалистами при полном соблюдении технологии. Только в этом случае будет гарантироваться качественная эксплуатация со всеми ее вышеназванными преимуществами. Некорректная установка может привести к закупорке в определенных местах воздушного зазора, а значит нарушению естественной вентиляции конструкции и ухудшению ее теплозащитных характеристик. При неправильном закреплении каркаса может произойти перекос облицовки, что ухудшит внешний вид здания.

Последовательность работ при обустройстве вентилируемого фасада:

  • Монтаж обрешетки. Она может быть деревянной, но в этом случае используемый утеплитель должен иметь толщину не более 5 см, а в качестве облицовки должен использоваться легкий материал. В другом случае для обрешетки должны использоваться металлические оцинкованные профили и кронштейны.
  • Обустройство теплоизоляционного слоя. Чаще всего для этого используются минераловатные плиты, которые вставляются в установленный каркас и фиксируются дюбелями.
  • Облицовка здания.

Затраты на обустройство вентилируемых фасадов можно считать долгосрочными инвестициями, так как в будущем данные капитальные вложения приведут к экономии коммунальных платежей. Также существенно снижаются расходы на проведение капитальных и текущих ремонтов.

Устройство вентилируемого фасада: особенности и способ монтажа
Облицовочная конструкция, устанавливаемая на расстоянии от стен здания, называется вентилируемым фасадом. Она придает зданию современный вид, надежно защищает его от атмосферных осадков.

Источник: postroy-dom.com

luchiefasady.ru

что это, виды, типы, схема, преимущества

Содержание:

  1. Какие бывают типы
  2. Каковы преимущества таких систем
  3. Из чего состоит

Вентилируемые фасады выступают в качестве средства для облицовки зданий, так как это явление играет решающую роль в современной архитектуре.

Но что такое вентилируемый фасад и что он из себя представляет? Это вопрос, затрагивающий каждого человека, столкнувшегося с проблемой облицовки фасада.

Вентилируемый фасад — это один из способов для защиты здания от негативных внешних природных факторов, максимальное сохранение тепла, а также хорошая циркуляция воздуха при любых условиях применения.

Зарождение этой технологии началось в 1940-х годах в северной части Европы. Причиной возникновения такого материала послужила довольно сырая погода, которая преобладает в скандинавских странах.

Особая защита стен, в связи с климатическими условиями, потребовалась и в Канаде с середины 50-х годов.

Вентиляционный фасад имеет защитную конструкцию, монтаж которой выполняется на небольшом расстоянии от стены. Такая конструкция несет в себе определенную декоративную роль. Теплоизолирующее покрытие стелется вдоль стены.

Когда идет процесс реализации монтажа, оставляют небольшой промежуток между стеной и конструкцией, что повышает защитную функцию материала и демонстрирует его эффективность в целом.

Какие бывают типы

Виды вентилируемых фасадов отличаются своей отделкой, которая чаще всего осуществляется с помощью таких материалов, как керамогранит, камень или композит.

Керамогранит

Керамогранит — это материал для отделочных работ, который имеет искусственное происхождение. Керамогранит делается с помощью прессования и обжига пластичной и прочной глины.

За последние несколько лет данный материал приобрел значительную актуальность в мире, с помощью которого реализуют отделку фасада. Этот материал отличается своей прочностью, долговечностью и теплоустойчивостью, что считается незаменимым набором факторов для подобных систем. Керамогранит может имитировать камень, древесину и мн.др.

Все зависит от архитектуры и смеси, которая будет выполнена для изготовления. Выбор цвета и фактуры облицовки имеет обширный спектр предложений, ассортимент может быть абсолютно на любой вкус.

Вентиляционные фасады, которые были оформлены с помощью керамогранита, будут демонстрировать эксклюзив и эффективность.

Композитные панели

Вентилируемый фасад может быть оформлен алюминиевыми композитными панелями. Композитная панель — это материал, содержащий в себе много слоев, которые состоят из пары листов алюминиевой ленты, а между ними содержится внутренний слой.

Преимуществом в использовании данного материала является его легкость. Например, стальной лист, который имеет такие же параметры, весит в 4 раза больше, нежели композитная панель.

Композит имеет очень хорошую гибкость, благодаря чему можно создавать криволинейные структуры материала или закругленные углы. Композитные панели долговечны в использовании, соответственно, системы, содержащие этот материал, будут эффективны в эксплуатационном плане.

Натуральный камень

Фасады, которые имеют отделку из натурального камня, считаются самым практичным применением. Камень представляет собой очень прочный материал, которые предусматривает все уровни тепло- и шумоизоляции.

Здания, оформленные камнем, способны придать строению особую эстетику, свидетельствующую о его респектабельности и изысканности. Облицовка также может включать в себя следующие материалы: мрамор, сланец, кварц, гранит, песчаник и другие подобные средства.

Каковы преимущества таких систем

  • Презентабельный внешний вид. Применение подобных конструкций обеспечивает желаемую красоту здания на протяжении большого срока. Выбор материала предоставляет обширный спектр услуг, который поможет вам найти желаемое архитектурное оформление вашего здания.
  • Долговечность. Схема фасадов реализована так, что они не нуждаются в потребности ремонта и могут хранить свои атрибуты на протяжении большого срока.
  • Легкая реализация монтажа. Вентиляционные фасады доступны легкому ремонту, если есть на то потребности. Починка не займет много времени, а шансы на вредоносные последствия для конструкции сводятся к минимуму.
  • Теплоизоляция. Данная составляющая позволяет защитить стены от перегрева или, наоборот, от переохлаждения. Теплоизоляционная функция способна повышать теплоаккумулирующие свойства стены. Подобному действию можно приписать эквивалентный пример работы термоса, так как просматривается функция сохранения тепла на длительное время.
  • Звукоизоляция. Панели имеют отличный набор материалов, которые способствуют отличному свойству звукоизоляции.
  • Влияние на внешние факторы. Вентиляционные фасады наделены отличным свойством, которое способно устойчиво реагировать на погодные условия.
  • Простота ухода в период эксплуатации. Фасады можно очищать от пыли, налетов и других возможных явлений без лишней сложности.
  • Климатическая оптимальность. Конструкция позволяет свободно распространяться воздуху внутри помещения, что является немаловажным фактором для лучшей циркуляции.
  • Универсализм. Применение возможно в любом здании, независимо от его возраста.

Из чего состоит

  1. Утеплитель. Имеет место установки непосредственно на несущей стене. Особая структура утеплителя способна обеспечивать тепло- и шумоизоляцию благодаря волокнистому материалу.
  2. Защита от ветра и влаги. Наличие мембранной ткани позволяет защитить утеплитель от внешних природных факторов, а именно от ветра.
  3. Наличие воздушного зазора. Вентилируемые типы фасадов имеют особое отличие от других, которое заключается в воздушной прослойке. Воздушная прослойка дает возможность циркулировать воздуху, что предотвращает возможные появления излишней влаги или тепла.
  4. Подсистема крепления. С помощью дюбелей крепятся утеплитель и теплозащитная ткань, а на самой стене имеется совокупность кронштейнов, благодаря которой осуществляется фиксация различных элементов. Подобным образом предусматривается сбалансированное распределение нагрузки на стены.
  5. Материалы облицовки. Если фасад должен соблюдать функцию защиты, то сам облицовочный материал не должен уступать в прочности. Также материал должен быть легким, поэтому именно такая закономерность имеется в вентиляционных фасадах.

Структура всей конструкции должна быть подобрана по параметрам самого здания, чтобы общая взаимосвязь материалов была однородной.

stofasadov.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
