Сделайте свой дом неприступным для холода и влаги, защитите его от разрушительного огня и капризной непогоды!

Как этого достичь? С помощью теплой фасадной панели из полистиролбетона – продукции производственной компании «Тюменский завод бетонных изделий».

Наш камень «теплый дом» снизит ваши затраты на строительство: не нужно будет приобретать пароизоляцию и аксессуары для ее укладки, а затем оплачивать двойную работу при облицовке фасада.

Теплые панели легко устанавливаются на 4-х саморезах на основания из дерева, пенобетонных, газобетонных и керамзитобетонных блоков.

Важно: наш «теплый камень» из полистиролбетона армирован фиброволокном: это делает его в полтора раза прочнее и долговечнее.

Сортировать по:

Товар

Цена

Кол-во

Купить

Преимущества полистиролбетона перед другими материалами

• В отличие от дерева – гораздо меньше весит и не поддается огню (класс горючести НГ1).
• В отличие от кирпича – сохраняет значительно больше тепла, по теплоизолирующим свойствам панели толщиной 5 см из полистирола (теплопроводность 0,13 вт/мс) аналогичны кирпичной стене толщиной 60 см.
• В отличие от стекловолокна и базальтовых утеплителей – не боится высокой влажности.
• В отличие от пенополистирола – не разрушается и не крошится, со временем становясь лишь прочнее.

Значимые свойства полистиролбетона

• Полная безопасность по экологическим показателям.
• Паропроницаемость на уровне природного дерева.
• Негорючесть (класс НГ1).
• Устойчивость к влаге и низким температурам.
• Минимальная теплопроводность.
• Отличные звукоизоляционные качества.
• Отсутствие склонности к усадке.

Уникальные панели из полистиролбетона

Этот инновационный материал по многим характеристикам сходен с натуральным деревом: он «дышит», то есть не препятствует воздухообмену, что крайне важно для поддержания в доме приятного микроклимата. Панели обеспечивают прекрасную звуковую изоляцию: в ваши комнаты не проникнут посторонние шумы, мешающие отдыху.

При этом панели очень красивы и элегантны! Их фактура может имитировать природный «дикий» камень, плитку, сланец, булыжник, кирпичную кладку. Мы предлагаем целый калейдоскоп цветовых оттенков: черный, белый, серый, желтый, коричневый и так далее.

Полистиролбетон легко поддается обработке: распилу, сверлению, фрезеровке; внешний декор без труда крепится на обычные гвозди. Во многих областях строительства и ремонта материал вполне может заменить дерево, так как имеет близкие полезные свойства и лишен недостатков натуральной древесины.

8 фактов, которые нужно знать о полистиролбетоне

• Срок службы более 100 лет. В процессе эксплуатации материал становится все более и более прочным.
• Экологическая чистота. Полистиролбетон состоит из цемента, воды, древесной смолы и полистирола – совершенно безопасного вещества, используемого даже в пищевой сфере.
• Широкий температурный диапазон. Панели из «теплого камня» могут использоваться при температурах -60/+70^оС.
• Высокая тепловая инерция. Стены, утепленные полистиролбетоном, активно нагреваются и медленно отдают тепло.
• Пожарная безопасность. Материал не подвержен тлению и возгоранию, под воздействием огня верхний слой гранул просто испаряется.
• Гидроизоляция. Влагопоглощение «теплого камня» – до 4%, в четыре раза меньше, чем показатели для дерева и кирпича; на полистиролбетоне никогда не появляется грибок и плесень.
• Стойкость к низким температурам. По результатам испытаний НИИ, материал без ущерба для целостности структуры и теплоизолирующих свойств выдерживает 70 и более циклов замораживания/оттаивания при температурной амплитуде -40/+75^оС.
• Пластичность. Полистиролбетон – единственный представитель легких бетонов, обладающий высокой прочностью на изгиб: до 60%, в то время как стандартный показатель бетона 10%.

Обратите внимание на простоту монтажа. Весь монтаж можно сделать своими руками и без специальных навыков

Компания «Тюменский завод бетонных изделий» приглашает заказать «теплые» фасадные панели из полистиролбетона в ассортименте фактур и расцветок.
Наша продукция – это гарантия тепла и уюта в ваших домах!



Закажите фасадную плитку у производителя без посредников и переплат

8800-600-88-32 (бесплатный по России)
8 (3452) 73-82-03

Смотрите также:

бетонные стеновые (фасадные) панели под кирпич

Сегодня все чаще для отделки фасада используют декоративные бетонные панели. Если брать во внимание бетонный камень, который используют для строительства домов, то он также изготавливается из смеси цемента с добавками, органическими и неорганическими.

Но вот бетонные фасадные панели значительно легче потому прекрасно подходят для облицовочных работ.

Причины популярности отделки

Когда материал настолько популярен, то сразу возникает вопрос, какие положительные черты ему присущи? Сейчас в этом разберемся. И так, основные преимущества бетонных панелей:

• Длительный срок эксплуатации. Панели, как и камни бетонные стеновые, которые используют для возведения внешних и внутренних стен, отличаются долговечностью. Срок службы может превышать 30 лет, если правильно выполнить монтаж и ухаживать за отделкой.
• Хороша прочность. При производстве отделочного материала используют армирующий элемент — стекловолокно. Оно и придает готовым изделиям особую прочность, потому им нестрашны механические повреждения.
• Небольшой вес. Эту отличительную черту панели для интерьера приобрели благодаря тому же фиброволокну. Данное преимущество позволяет монтировать панели на фасады домов с разным сроком эксплуатации. Обычно это малоэтажные дома.
• Пожарная безопасность. Такая облицовка не горит, не тлеет и не плавится, а это значит, что она позволяет повысить уровень пожарной безопасности. Если панели изготавливались согласно государственным стандартам, то они способны выдерживать нагревание до 350 градусов Цельсия без вреда для структуры.
• Экологическая безопасность. В состав входят только безопасные компоненты, потому отделка не приносит вреда ни жильцам дома, ни окружающей природе.
• Отличный барьер от влаги. Внешнюю поверхность бетонных панелей покрывают влагоотталкивающими составами.
• Быстрый и простой монтаж. Такая отделка монтируется по принципу вентилируемого фасада, потому все быстро и надежно крепиться даже на бетонные камни.
• Большой выбор цветов, фактур и размеров изделий.

Несмотря на большое количество положительных аспектов, бетонные стеновые панели для отделки фасада практически не имеют недостатков. Некоторые отмечают высокую стоимость, но этот фактор относителен для строительства.

Если сравнивать с натуральной отделкой, то бетонные панели стоят намного дешевле. Ну а если с сайдингом, то бетонная продукция обойдетсядороже.

Есть еще одна особенность, которую можно отнести к недостаткам. Бетон есть бетон и никакой краситель или фактура его не замаскирует.

Изготовление панелей

Чтобы изготовить такие отделочные элемент нужно потратить очень много времени, около 4 недель. Все связано с тем, что бетон вызревает именно такое количество времени. Рассмотрим основные этапы изготовления бетонных панелей.

1. Создание качественного бетонного раствора. Для этого все сухие компоненты перемешиваются с водой. Получается довольно жидкая масса. Последним компонентом будет краситель. Производители используют только натуральные красители. Их основу составляет оксид цинка. Именно этот компонент позволяет панелям на протяжении длительного времени сохранять начальный цвет. После добавления красителя раствор мешается до тех пор, пока масса не приобретет однородный оттенок.
2. Когда раствор готов его выливают в нужные формы. Потом в формы укладывают стекловолокно. Чтобы элементы имели высокую прочность волокно, укладывают не меньше чем в 5 слоев.
3. Дальше формы с раствором выстаивают 28 дней. При этом нужно поддерживать стабильный температурный режим и соответствующую влажность окружающей среды. Если сделать все правильно, то продукция будет иметь наивысшее качество.
4. Последним этапом будет обработка внешней поверхности. Для этого используют закрепляющие и влагоотталкивающие составы.

Панели для отопления дома из бетона

Немного отойду от темы, но есть еще один вид панелей – это бетонные отопительные панели, и не надо их путать с теми, что мы рассматриваем в этой статье.

Для отопления дома обычно используются батареи, реже кондиционеры, различные теплые плинтуса и т. д., но отопление может быть выполнено и с панелей, которые состоят из тяжелого бетона, в котором размещены нагревательные элементы в виде стальных трубок (змеевик). Выходит такое себе панельное отопление.

Бетонные отопительные панели не имеет стандартных величин, другими словами размер зависит от величины потерь тепла в помещении, в котором устанавливается. Например, под окном или возле него размер панели по длине может превышать размер самого проема окна.

Внутренняя отделка

В декоре также может быть использовать такой отделочный материал. Неплохо смотрятся бетонные декоративные панели.

Фасадные панели под кирпич даже подойдут для внутренней декорации вашего дома или квартиры

Основные этапы монтажа

Чтобы элементы бетонной отделки прослужили долго и выполняли свои функции хорошо нужно правильно все установить. Обязательно нужно подготовить основание, сделать каркас и, конечно же, надежно закрепить панели. Разберем каждый этап отдельно. Ведь везде есть свои нюансы.

Подготовка

На этом этапе нужно обработать поверхность стен и приготовить все необходимые материалы и инструменты. Начинаем с основания:

• Убирается старая декоративная отделка.
• Удаляются крепежи и другие элементы фасада, которые тем или иным образом будут мешать обустройству облицовки.
• Проверяется прочность несущей конструкции. Любые плохо держащиеся элементы должны быть убраны или же укреплены.
• Очищается поверхность от всевозможных загрязнений (пыль, пятна, плесень, грибы, следы жизнедеятельности животных).
• Стены обрабатываются грунтом глубокого проникновения для защиты от влаги.

Теперь закупаем необходимые материалы:

• Облицовочные панели в нужном количестве, лучше брать с запасом в 10 %.
• Крепежи.
• Металлический профиль или деревянные бруски для обустройства каркаса.
• Кронштейны для закрепления каркаса.
• Утеплитель, пароизоляционная пленка и дюбеля — грибки для их фиксации (если планируется дополнительная теплоизоляция).
• Перфоратор (чтобы делать отверстия под кронштейны и дюбеля).
• Грунт глубокого проникновения.

Если все куплено, то можно смело приступать к установке и не бояться, что придется отрываться от работы в поисках нужной детали или материала.

Установка каркаса и утеплителя

Плита устанавливается только на каркас постройки. Благодаря этому можно избежать скопления пара во внутренних помещениях и сохранить приятный микроклимат. Каркас можно выполнять из металла или дерева. Практичнее, конечно, металл.

Его не нужно дополнительно обрабатывать для защиты и продления срока эксплуатации.

• Сначала делают разметку под кронштейны. Для элементов, которые размещены возле края стены или откосов (дверных и оконных) выбирают участок на 10–15 см отдаленный от края. Оставшуюся часть стены делят на равные участки, ширина которых должна соответствовать ширине утеплителя.
• Дальше закрепляются кронштейны. Для этого с помощью перфоратора проделываются отверстия. Этим устройством удобно долбить даже стеновые камни. Глубина отверстий совпадает с длинной дюбелей, фиксирующих кронштейн.
• Укладывается прослойка из паронепроницаемой мембраны. Слои ложатся внахлест на 10–15 см, эти места обрабатываются скотчем.
• Потом застилается утеплитель плотным слоем без зазоров и участков, которые топорщатся. Утепляющий материал закрепляют дюбелем-грибком.
• Поверх стоит застилать ветрозащитную пленку. Все фиксируется опять дюбелями.
• К кронштейнам прикрепляют металлопрофили. Они образуют необходимый зазор для вентиляции.

Крепление панелей

Теперь, когда каркас готов можно приступить к монтажу бетонных панелей. Для этого обязательно ознакомьтесь с инструкцией, которую производитель обязательно предоставляет вместе со своим товаром. Четко следуя всем советам можно без особых усилий установить все своими силами. Но намного быстрее и качественнее с задачей справиться профессиональная бригада.

1. Начинают укладку от левого угла стены.
2. Фиксируется каждый элемент отдельно.
3. Если нужно подрезать деталь, то понадобится болгарка и алмазные круги.
4. Чтобы проделать отверстия в бетонных панелях можно использовать перфоратор и специальную насадку.
5. После установки всех панелей стыки нужно заделать герметическим составом.

Бетонные фасадные панели: варианты использования. | Пенообразователь Rospena

Отделка здания фибробетонными панелями

В современном строительстве, бетон является не только самым прочным и долговечным конструктивным материалом. В отделке и дизайне зданий сегодня активно используются бетонные фасадные панели под кирпич, камень, дерево или штукатурку, а так же в модном ныне формате 3D, о которых мы и хотели бы рассказать в этой статье. Представленная нами инструкция, ознакомит читателя с достоинствами фибробетона, применяемого для изготовления фасадной облицовки, её разновидностями и способами монтажа.

Почему фибробетон

Существует немало возможностей придать выразительность экстерьеру здания – в том числе и с помощью всевозможных видов листовых, длинномерных и модульных панелей. По большей части, их изготавливают методом композиционирования разнородных исходных материалов, которые в результате слияния улучшают характеристики друг друга.

• Это могут быть как послойные комбинации, так и смешение компонентов в массе. При изготовлении материалов по таким технологиям, в качестве основы может применяться как металл, пластик или древесина, так и бетон, о котором, собственно, и пойдёт речь.
• Первый вариант – это, как правило, трёхслойные блоки или панели, внутренним слоем которых является вспененный пенополистирол либо полиуретан. Наглядным примером являются, так называемые, теплоблоки, которые вы видите на фото снизу. Их изготавливают из всех видов лёгких бетонов – как зольных, так и ячеистых.
• Они могут не иметь декоративного лицевого слоя — то есть, их поверхность нуждается в финишной отделке, а могут быть офактуренными. Второй вариант можно, конечно, отнести к разряду облицовочных материалов. Но всё же в большей степени они являются конструктивным материалом, так как применяются исключительно в процессе возведения стен, и образуют с ними общую несущую конструкцию.

В многоэтажном строительстве, вместо таких блоков используют утеплённые таким же образом, но просто более крупные по габаритам, и сильнее армированные сэндвич-панели. Но речь сейчас пойдёт не о них. Мы расскажем о втором варианте бетонного композита – фибробетоне, из которого и изготавливают, так называемый, фасадный бетон.

Особенности композитного бетона

Фибробетон — это совсем не тот бетон, который используется в строительстве. Это разновидность бетона, который чаще называют архитектурным.

Принципиальная разница заключается в том, что вместо фракционного наполнителя, в его составе присутствует фибра. Остальные ингредиенты традиционные – цемент, песок, и вода.

Структура фибробетона

• От того, какая именно применяется фибра, образуется и наименование бетона. Если это стеклянное волокно, то получается стеклофибробетон, если базальтовое – базальтофибробетон.
• Есть ещё полипропиленовая и стальная фибра, но их применяют в основном, при бетонировании фундаментов, полов, уличных площадок, отмосток.
• Фибра в бетоне является армирующим компонентом, позволяющим при малой толщине и весе получать прочные и долговечные изделия. Один из вариантов — это фасадные бетонные панели.
• Немаловажен тот факт, что их цена намного ниже, чем у натурального камня, или керамики. А уж о дизайне и говорить нечего!
• Лицевой слой панелей может имитировать фактуры камня или дерева, а так же кладки или деревянной обшивки. Так что, глядя на облицовку фасада, о бетоне подумаешь в последнюю очередь.

Если же это не имитация, то тогда просто очень красивая фактура. Она может быть ребристая, зернистая, иметь геометрический рисунок, или вообще представлять собой настоящий шедевр архитектуры. Да что там говорить – лучше просто посмотреть на предложенные в данной статье фотографии!

Виды бетонных отделочных панелей

Разновидность панелей Краткие сведения

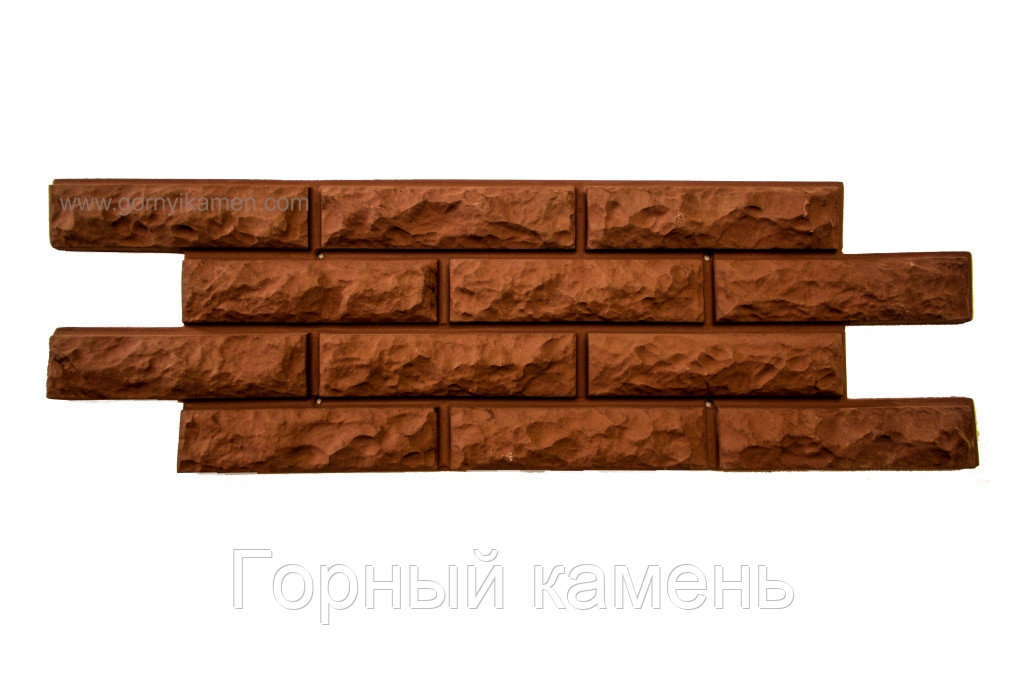

Панели фасадные бетонные под кирпич

Это базальтобетонная панель, имитирующая кирпичную кладку. Размеры «кирпичиков» на ней приближены к параметрам кирпичного ложка, поэтому не трудно сориентироваться с размерами изделия в целом: 365*510 мм.

Такой компактный размер предусмотрен специально для того, чтобы было удобно отделывать цоколи, и что самое приятное – это несложно сделать своими руками. Стеновые варианты панелей могут быть в два-три раза крупнее, что позволяет ускорить процесс монтажа. Но это всё сугубо индивидуально, и зависит от производителя.

Панели с фактурой каменной кладки

Все фасадные панели, монтируемые на пространственный каркас, сегодня носят общее название «сайдинг», что дословно обозначает «обшивка». Бетонный сайдинг, чаще называют фиброцементным. Никакой разницы тут нет — просто игра слов.

Перед вами – фасадная панель из бетона, имитирующая каменную нарезку «лапша», которая замечательно смотрится как на фасаде, так и в интерьере. И кстати, такие панели могут применяться и для внутренней отделки. Их верхним слоем является керамическое покрытие, из-за чего их ещё называют керамосайдингом.

Это стеновые панели с достаточно крупным форматом – например: 455*1820*16 мм, весом 19кг. Ведущей страной-производителем таких панелей является Япония. Ассортимент фактур и цветов просто огромен – до 500 текстур, плюс несколько цветовых решений в каждом варианте. Это, пожалуй, самый дорогой, но и самый долговечный вид фасадных панелей.

Бетонный сайдинг, имитирующий доску

Здесь представлены панели, имитирующие доску не только по фактуре древесины, но и по форме пиломатериала. Поэтому визуально достаточно сложно понять, что это бетон. Размер такой панели в среднем 190*3600 мм.

В отличие от прочих видов длинномерного сайдинга, у этого варианта нет замковой и монтажной кромок. Поэтому они монтируются либо с зазором, либо внахлёст, и фиксируются на обрешётке специальными кляммерами, способными выдержать вес панели.

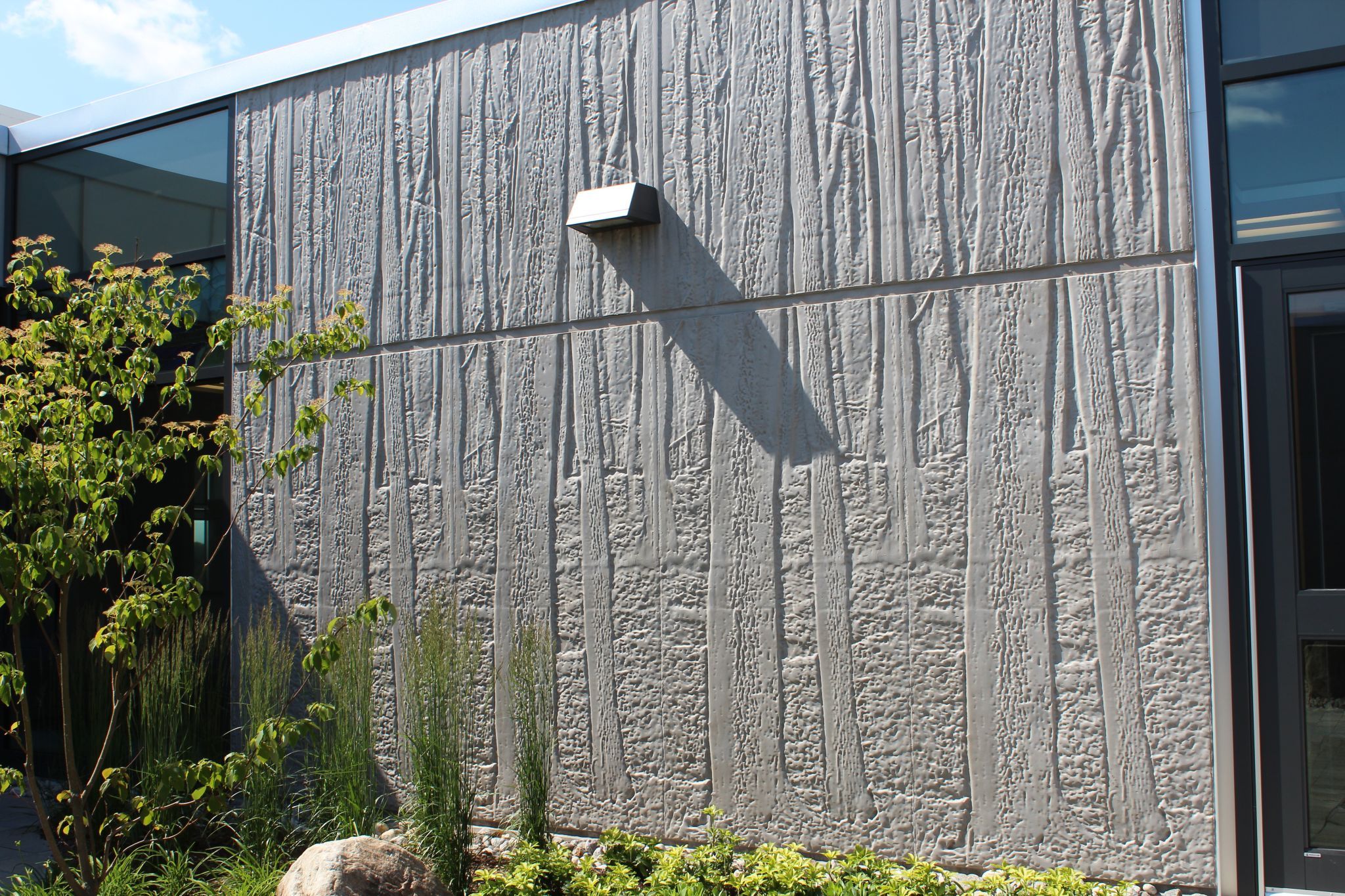

Бетонный фасад в формате 3D

Вот ещё один вариант бетонного декора, только теперь это не панели, а бесшовная плитка небольшого формата с объёмным рисунком на поверхности. Он настолько сложен, что даже не верится, что получить такую красоту можно в домашних условиях.

И, тем не менее, можно. Для этого нужны лишь компаунды — формы для фасадных панелей из бетона или гипса. А имея образцы плитки, эти самые формы тоже можно сделать самостоятельно, при помощи жидкого силикона.

В зависимости от конфигурации и размера плит, они могут монтироваться не только на обрешётку, но и на раствор.

Оригинальное модульное покрытие из бетона

Это уже дизайнерский вариант 3D панелей. Рисунка, как такового, на них нет, и ничего, кроме самого бетона они не имитируют. Объёмная фактура здесь получается за счёт разной толщины и смещения плоскостей панелей от вертикали.  В результате, получается  необыкновенно интересное покрытие.

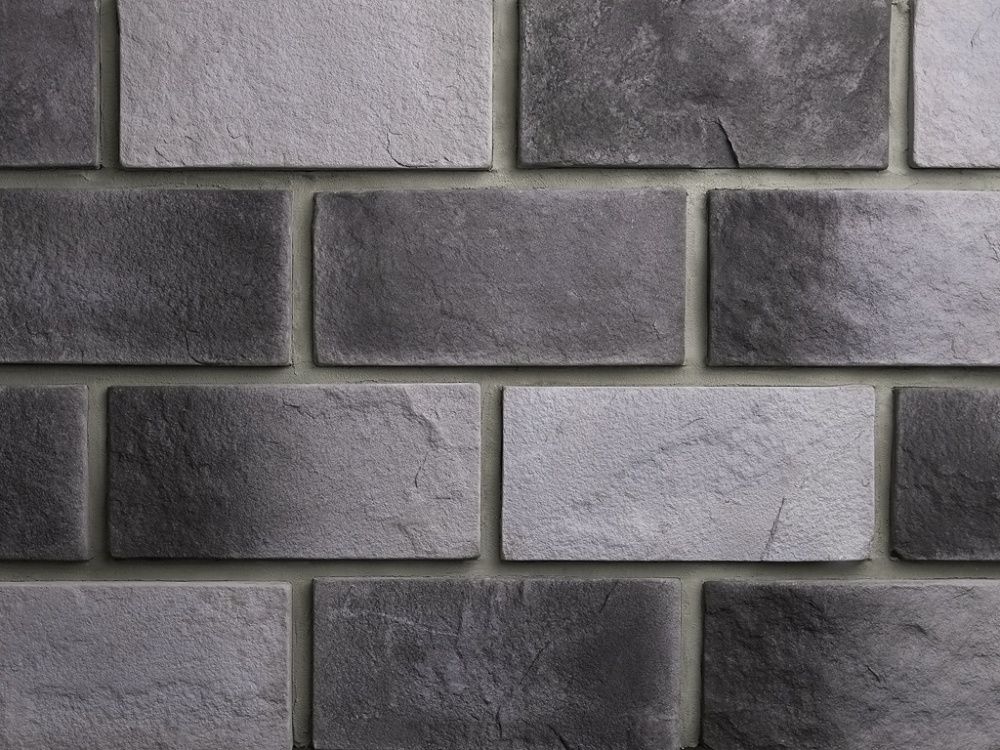

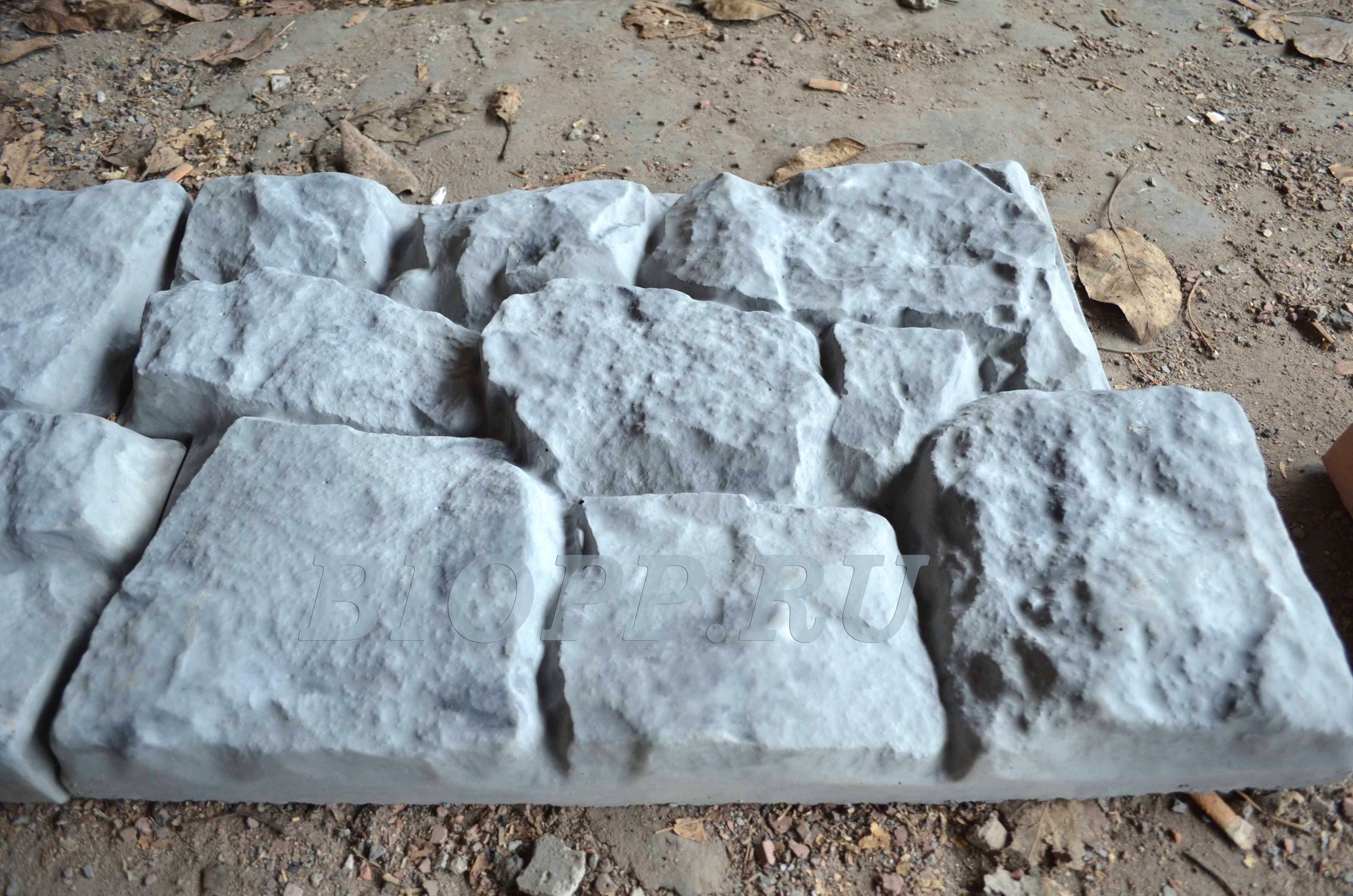

Бетонная плитка с фактурой рваного камня

Это самый бюджетный вариант бетонной облицовки – плитка под рваный камень. Её могут изготавливать не только из фибробетона, но и из кевларобетона. В его составе вместо фибры гранитная крошка. Она делает поверхность изделия зернистой, что как раз и требуется для фактуры колотого камня.

Плитка может быть как прямоугольной формы, с размерами, допустим, 350*150*20 мм, так и квадратной, или иметь более крупный формат 600*400*20 мм. Креплений на ней не предусмотрено, так как монтируется она на раствор.

Мы произвели лишь небольшой экскурс в мир отделочных материалов из бетона. Их основным достоинством является прочность и долговечность, так как изделия на производстве подвергаются гидрофобизации, или покрываются защитным слоем в виде краски, глазури, полимерного напыления, керамики.

Так что, более высокая стоимость, сравнительно, к примеру, с пластиковыми панелями, вполне компенсируется за долгие годы эксплуатации фасада. А вот как он монтируется – об этом поговорим далее.

Вентилируемый фасад или клеевая облицовка

Из представленной выше таблицы видно, что фасадные панели из бетона могут быть предназначены не только для традиционной наклейки на раствор по аналогии с керамической плиткой, но и монтироваться по системе вентилируемых фасадов. В связи с этим, у читателя может возникнуть вопрос: «Какой вариант лучше?». На него мы и будем искать ответ далее.

Выбор типа фасадной отделки

Высказаться по поводу клеевой или каркасной облицовки однозначно нельзя, так как способ наружной отделки подбирается не только в зависимости от типа основания, но в некоторых случаях, и от варианта внутренней отделки.

Обратите внимание! В малоэтажном строительстве сегодня очень востребованы блоки из лёгких бетонов, к коим относятся ячеистые, зольные и полистирольные бетоны. У них, в силу их пористой структуры, высокий коэффициент паропроницаемости. На таких стенах очень важно увязать между собой варианты внутренней и наружной отделки.

Поясним, что это за случаи:

• То есть, если вы хотите снаружи облицевать стены бетонной плиткой на клей, получив тем самым практически непроницаемый для пара слой, то и внутренняя отделка должна быть герметичной.
• Для этого применяют различные виды плитки и мозаики, камень, виниловые обои, а так же масляную краску по цементной штукатурке, которая создаёт практически непроницаемый слой.
• Защиту стен от пара можно осуществить и при использовании во внутренней отделке любых материалов, монтирующихся на обрешётку. Просто в этом случае, стены должны быть защищены пароизоляцией.

Совет! Лучше, если это будет утеплитель на основе вспененного полиэтилена с односторонним фольгированием. Его отражающий слой должен быть обращён внутрь помещения, тогда пар не будет проникать в толщу стен, накапливаясь там, так как выходить ему будет некуда. Если же для внутренней отделки будут применяться паропроницаемые краски, обои, древесина, эко-панели, или каркасная отделка без утепления и пароизоляции, то снаружи обязательно должен быть обустроен вентилируемый фасад.

Когда стены дома возведены из полнотелого кирпича, монолитного бетона, панелей или блоков из тяжёлого бетона, такие предосторожности уже ни к чему, так как их паропроницаемость на том же уровне, что и у бетонной плитки. Пар, образуемый внутри помещений, легко удаляется путём  проветривания.

Бетонная плитка под кирпич для вентфасадов

Что касается деревянных домов, то тут в любом случае, фасадная плитка или панели будут монтироваться на каркас. В продаже есть не только крупные по размерам панели, но и плитка небольшого формата, у которой для этого предусмотрены крепления. А вот о нюансах обустройства вентилируемого фасада, мы поговорим в следующей главе.

Панели, монтируемые по каркасу

Смысл устройства вентилируемого фасада заключается в том, чтобы:

1. Была возможность произвести утепление стен;
2. Пар, проникающий изнутри здания, мог беспрепятственно удаляться;
3. Атмосферная влага не могла проникать в толщу утеплителя и стен.

Принцип движения паров и влаги через вентфасад

Обратите внимание! Подбор утеплителя так же осуществляется по типу основания и варианту внутренней отделки. Если нужно обеспечить конструкции максимальную паропроницаемость — например, для ячеистобетонных стен, то следует применить минеральную вату. Чтобы она не впитывала влагу извне, её защищают пароизоляционной плёнкой.

• Для кирпичных стен, и стен из тяжёлого бетона, лучше использовать плиты пенополистирола. Этот материал влаги не боится, поэтому пароизоляция ему не требуется.
• Только имейте в виду, что он сам по себе образует непроницаемый для пара барьер, и при наклеивании плит получится эффект, схожий с клеевой отделкой плиткой.
• Поэтому, на ячеистобетонных стенах если и используют пенополистирол, то только когда внутри произведена так же герметичная отделка.
• Если утепление пенополистиролом производится, допустим, при облицовке кирпичом, то в конструкции может не быть вентилируемого зазора. Ведь кирпичная кладка — тем более, если она покрыта гидрофобным составом, идеально защищает конструкцию от проникновения влаги снаружи.
• Модульные панели, установленные на каркас, не образуют герметичного покрытия, поэтому при их монтаже обязательно необходимо предусматривать зазор, через который конденсат сможет стекать вниз.

Что касается самого монтажа, то говорить о нём в подробностях не имеет смысла по той простой причине, что бетонные фасады могут быть формироваться из панелей самой разной конструкции. Соответственно, производителями могут быть предусмотрены разные типы креплений, а так же несущих кронштейнов, рассчитанных на вес конкретных элементов облицовки.

Панели крупного формата, или сложной конфигурации, обычно монтируют на металлическую подсистему, предлагаемую в комплекте. Панели малого формата простой прямоугольной формы, или с имитацией кладки, можно монтировать и на деревянную обрешётку. Главное только, чтобы сечение брусков обеспечивало конструкции надлежащую прочность. Ну а шаг между несущими поясами каркаса зависит от того, какой размер имеют фасадные панели из бетона.

Фасадные панели – Брусчатка в Нижнем Новгороде, Дзержинске от производителя – цены от 550 руб.м²

Как не ошибиться в выборе фасадной плитки?

Отличным современным материалом, используемым для внешней отделки фасадов домов, является фасадная плитка, которая бывает выполнена под кирпич или под камень и отличается привлекательной ценой. Ценится она не только за внешний вид, но и за прочность, долговечность и простоту монтажа.

На что обратить внимание при выборе?

Ассортимент данного материала очень широк. А значит, выбрать его бывает не так уж и просто. Определи, на что следует обратить внимание при выборе, если вас интересует действительно качественная облицовочная фасадная плитка:

• Цвет. Плитка фасадная облицовочная, цена которой зависит от целого ряда факторов, выпускается в широкой цветовой гамме. При выборе необходимого вам оттенка следует учитывать стиль, в котором выполнена постройка, а также цвет основной части фасада, если плитка будет облицовывать его не полностью. Если на участке уже стоит забор, а также расположены и другие постройки, например, баня, гараж и беседка, то их облицовку важно учитывать при выборе такого материала, как декоративная фасадная плитка.

• Фактура. У этого материала она бывает разной. Сегодня к продаже представляется плитка фасадная под камень или кирпич. Она имеет разную фактуру. Речь здесь идет о толщине, шероховатости и рельефе. Также бывает плитка фасадная с металлическими креплениями. Выбирать тот или иной вариант следует в зависимости от стиля, в котором построен дом.

• Материал. В продаже сегодня можно найти керамическую фасадную плитку, а также ту, что изготовлена из бетона и других компонентов. Первый вариант в последнее время выбирают не слишком часто. Но стоит отметить, что при надлежащем уходе смотрится такой вариант весьма презентабельно.

Качественная фасадная плитка в Дзержинске и Нижегородской области реализуется компанией «СтройДекор». Широкий ассортимент изделий – разнообразные фактуры, цвета позволят воплотить в жизнь любые ваши пожелания. При производстве используются только лучшие материалы, изготовлением плитки занимаются квалифицированные сотрудники, знающие толк в своем деле. Именно поэтому в продажу поставляются надежные и проверенные изделия, отвечающие всем необходимым требованиям. Представленный в каталоге выбор Вас приятно удивит, а цены не покажутся высокими. Наши сотрудники с радостью помогут в выборе, осуществят быструю доставку. Обратиться к нам можно прямо сейчас, ждем Вас!

☎ Все интересующие вопросы Вы можете уточнить с менеджером по телефонам:

+7 (930) 275-02-02, +7 (930) 275-03-03, +7 (930) 275-04-04

Бетонные панели

Бетонные панели для фасада

В современном строительстве бетон является одним из самых прочных и долговечных материалов.  Для производства бетонных панелей применяют армирующее волокно, которое и помогает добиться прочности материала даже несмотря на его небольшую массу. А уже готовые плиты покрывают специальными составами, которые защищают их от влаги и выгорания.

Сфера применения данного материала в России достаточно широка. Но всё чаще такой отделке отдают предпочтение при строительстве детских садов, школ, развлекательных и спорткомплексов, а так же медицинских учреждений. А всё потому, что фасадные панели не токсичны, позволяют утеплить здание, защитить его от сырости, распространения пламени в случае возникновения пожара и обеспечить хорошую шумоизоляцию. Панели прекрасно подойдут как для малоэтажного строительства, так и высотных зданий. Возможна полная или частичная облицовка фасада. Отлично сочетаются с другими отделочными материалами.

Виды изделий для фасадов

Бетонные панели выпускаются различных цветов и фактур. Однако в основном отдают предпочтение натуральным оттенкам, они лучше защищают от ультрафиолетовых излучений. К тому же, у бетонных изделий ярких насыщенных цветов, цена выше. Также можно подобрать плиты уже готовые к окрашиванию.

Классификация бетонных панелей по внешнему виду:

• бетонные панели под кирпич – на одном листе находится несколько элементов, повторяющих размер кладки.
• Панели под древесину – декоративные плиты напоминают доску или состаренное дерево.
• Объемные плиты (3D изделия) – позволяют создать сложный объемный рисунок.
• Плиты с имитацией натурального камня – в состав изделий добавлена гранитная крошка. Могут быть квадратными, прямоугольными.
• Под каменную нарезку-отличаются большим разнообразием цветов, снаружи имеют керамическое покрытие для дополнительной прочности выступающих частей. По ценовой категории они самые дорогие.
• С имитацией штукатурки. Плиты с гладкой поверхностью.

Итак, бетонные панели могут имитировать практически любой строительный материал, а цена на них оказывается выгоднее. Если же это не имитация, то просто очень красивая фактура: ребристая, зернистая, с геометрическим рисунком.  Бывает, что глядя на облицовку фасада, о бетонных плитах можно и не предположить. А они как раз используются довольно активно. Популярность приобрели бетонные фасадные панели под кирпич, камень, дерево, штукатурку, а особенно стильным ныне является формат 3D.

Преимущества изделий из бетона:

• долговечность. Срок службы составляет более 50 лет.
• Устойчивость к выгоранию. Защита фасада от УФ-лучей.
• Не восприимчивы к воздействию влаги, перепадам температур. Имеют низкую теплопроводность.
• Лёгкий монтаж за счёт небольшого веса панелей.
• Шумоизоляция. Здание всегда будет отгорожено от уличного шума.
• Разнообразие цветов и фактур. Способны имитировать различные фасадные материалы.
• Простой уход. Не нуждаются в специальных средствах очищения, достаточно просто потереть загрязнение щёткой и промыть водой.

Способ монтажа панелей

Для вентилируемых фасадов из бетонных панелей используется лишь один способ монтажа: скрытый, благодаря чему крепёжные элементы не портят внешний вид здания. Всё дело в том, что согласно техническому решению, разрешена именно пазогребневая бетонная плитка. Она имеет свойство внешне прикрывать элементы крепежа так называемыми гребнями. Сейчас существует подконструкция для вентилируемого фасада из бетонной плитки, которую запатентовали.

Её особенность – это своеобразный крепёж подсистемы, который является частью вертикальной направляющей. Профиль этой направляющей имеет вид гребёнки. Иными словами, получается, что крепёж интегрирован в вертикальном профиле и благодаря этому монтаж бетонной плитки стал менее трудоёмким и более лёгким. Плиты нужно подбирать таким образом, чтобы они подходили под ширину и высоту постройки. Так мы исключаем необходимость разрезать материал.

Расстояние направляющих, а также шаг кронштейнов, зависит от веса облицовочного материала, ширины и длины бетонной плиты. Существует как заводской, так и нестандартный размеры плиты наборной конструкции данного материала.

Технические характеристики подсистемы для фасадной плитки из бетона:

• Класс пожарной опасности системы К0
• Группа горючести облицовочного материала Г1

Таким образом, целостная подконструкция бетонной фасадной системы позволяет в 5 раз уменьшить теплопотери любого здания в зимний период, а в летний период позволяет сооружению дольше нагреваться. В соответствии с этим существенно уменьшаются затраты  на отопление объекта и на кондиционирование. В целом, такой вид облицовочных материалов, как бетонная плитка, позволяет привлечь внимание окружающих, повысить стоимость сдачи недвижимости в аренду, увеличить долговечность и придать изюминку постройке с помощью необычной концепции.

При разработке проектной документации, мы учитываем следующие характеристики здания:

1. тип местности
2. ветровой район
3. сейсмическая нагрузка
4. вес облицовочного материала
5. количество слоев теплоизоляции (теплотехнический расчёт)
6. тип основания здания
7. геометрические параметры

Услуги компании

Подобные решения вентилируемого фасада наша компания готова воплотить в жизнь по оптимальной цене, принимая во внимание техническую документацию и регламент устройства системы по нормам и правилам “Минстроя”. Мы предлагаем заказать у нас следующие услуги:

1. Разработка проектной документации
2. Подбор конструкции фасада с бетонной плиткой
3. Установка фасадных систем
4. Проведение испытаний
5. Монтаж
6. Продажа облицовочных материалов
7. Шеф-монтаж

Поделиться:

Бетонные панели

Панели из декоративного Loft бетона производства GkerStudio. Отделочный материал имитирующий натуральный “литой” бетон. Декоративный бетон предназначен для отделки внутренних и наружных стен помещения. Он может прекрасно имитировать древесину, природный камень или другой декоративный материал.

Панели из декоративного высокопрочного бетона изготавливаются из бетонной смеси с соотношением песок- цемент 1 к 1. За счёт этого получается высокопрочная бетонная матрица, которая так же упрочняется с помощью полимерного волокна.

Полученная бетонная смесь формуется по литьевой технологии в формы из высокопрочного полиуретана АДВ-14. Благодаря чему удаётся практически полностью повторить технологию литья в опалубку и получения на поверхности бетонных панелей изящных разводов и переливов.

Размеры панелей из бетона



Толщина всех типоразмеров панелей составляет 12 мм.

• 1600х800х12 мм
• 1500х600х12 мм
• 1200х600х12 мм
• 1000х1000х12 мм
• 800х800х12 мм
• 750х500х12 мм
• 600х600х12 мм
• 400х400х12 мм

Варианты цвета

Компания готова предложить два основных и наиболее популярных цветовых вариаций бетона. Это классический серый цвет а так же тёмный бетон.





Применение в интерьере



Основным отличием декоративных бетонных панелей для стен GkerStudio от различной аналогичной продукцией можно назвать варианты рельефа на бетонном основании. Благодаря которому после монтажа на стене, вы получаете прекрасное панно. Которое создаёт иллюзию того, что бетон для вашей стены заливался в текстурную опалубку.





Декоративные панели из Лофт бетона применяются для отделки стен в жилых и коммерческих помещениях. Использование панелей из бетона в интерьере, где присутствует естественная влажность и температура, не требует от бетонной массы каких либо дополнительных добавок. Как повышающих морозостойкость изделий, так и защищающих их от влаги.

Применение в экстерьере



Использование лофт панелей из бетона в экстерьере возможно по средствам введения в бетонную смесь добавок повышающих морозостойкость от -30С до +30С, а так же внутренних и внешних гидрофобизаторов. Которые не дают возможность проникать влаге в толщу бетона и со временем его разрушать. Благодаря чему панели из декоративного бетона можно применять в экстерьерной отделке как то фасады зданий, заборы и прочие. Для изготовления панелей, которые будут применяться в экстерьерной отделке необходимо перед согласованием с менеджером обязательно отметить, что изделия необходимо выполнить в морозостойком и гидрофобном исполнении.

Облицовка фасадов

Отделка заборов



В последнее время, стало очень популярным изготавливать заборы в минималистическом лофт стиле, в котором по, мимо стандартных материалов в них используют дерево, и панели из декоративного бетона. Наша компания с удовольствием берётся за проекты по реализации экстерьерных панелей из бетона для отделки заборов.

Технология монтажа loft панели из бетона



Открытый монтаж



На панели из высокопрочного бетона для открытого монтажа с помощью фрезы по камню и шуруповёрта высверливаются декоративные отверстия. Которые используются при монтаже панелей из бетона к стене, с использованием “дюбель-гвоздей”. При этом заказчик сам в праве решать каким образом технические отверстия будут закрыватся. Так же закрытие технических отверстий возможно с использованием декоративных заглушек, которые приобретаются отдельно.

Закрытый монтаж



Панели из бетона могут выполнены без технических отверстий под закрытый монтаж. Который выполняется по системе “вентилируемый фасад” с использованием кляммеров, или с помощью декоративных держателей из нержавеющей стали.



Скрытый монтаж на твёрдое основание

Скрытый монтаж по системе “вентилируемый фасад”



Техническая информация



Декоративный бетон представляет собой своеобразный уплотнённый бетон, верхний слой которого великолепно передаёт неповторимую текстуру бетона. Панели из декоративного бетона GkerStudio служат для декорирования различных помещений. С недавних пор и всё чаще в дизайне интерьера можно встретить применение интерьерного бетона. Который своей утончённостью и грацией, а так же рисунком линий смотрится поистине великолепно. Чаще всего для подобного декорирования, применяются именно панели для стен, которые совсем не сложно смонтировать на стене.



Фото от наших клиентов



Перейти в Галерею





плюсы и минусы, технические хаpaктеристики, как монтировать панели из бетона под кирпич > Домашнее инженерное оборудование

Выбираем насос принудительной канализации для дома

Принудительная канализация представляет собой небольшой по размеру насос, который не требует специального образования для установки и дальнейшей эксплуатации. Данные изделия различаются по нескольким видам и имеют некоторые особенности эксплуатации ……

31 03 2021 10:10:55

Батареи отопления : какие лучше выбрать для частного дома и квартиры

На сегодняшний день считается, что стальные батареи отопления имеют лучше показатели среди других радиаторов по техническим и таким хаpaктеристикам, как цена, внешний вид и тепловая мощность. Также определенным плюсом считается абсолютная совместимость с материалами…

28 03 2021 17:27:51

Как залить антифриз в систему отопления дома

Как выбрать антифриз для отопления и закачать его в систему частного дома. Хаpaктеристики разных видов гликолей. Советы по заливке в открытую и закрытую отопительную систему….

27 03 2021 11:14:28

Виды фасадной плитки: бетонная, под дерево, терpaкотовая, битумная, гибкая, полимерпесчаная, под мрамор

В данной статье вы узнаете о таких видах фасадной плитки как: бетонная, под дерево, терpaкотовая, битумная, гибкая, полимерпесчаная, под мрамор, мы подробно расскажем вам о их преимуществах и недостатках и предоставим фото каждого из видов. …

22 03 2021 2:31:15

Отопительные печи для дачи

Перечень требований, которым должна соответствовать отопительная печь для дачи. Обзор всех типов кирпичных печек, что могут подойти для дачного дома, их преимущества и недостатки….

15 03 2021 13:54:48

Как построить выгребную яму своими руками

Простейший выгреб представляет собой вырытую в грунте яму глубиной не менее 2,5 метра. Чтобы не просачивался неприятный запах и не загрязнялись нечистотами водоносные слои, их выполняют как заглубленные герметичные емкости ……

06 03 2021 9:48:22

Как покрасить батарею отопления

Какие есть краски для радиаторов и как покрасить батарею отопления. Почему не рекомендуется красить батареи в отопительный сезон….

27 02 2021 13:44:14

Вакуумная канализация

Описание вакуумной канализации, способы ее применения, преимущества вакуумной канализации ……

21 02 2021 7:58:35

Отопление загородного дома: варианты решения проблемы

Какое отопление выбрать для частного дома или гаража, какое оборудование лучше подходит для обогрева квартиры или коттеджа? Для того, чтобы определиться, нужно рассмотреть основные виды систем отопления. И так ……

07 02 2021 16:17:54

Ливневая канализация своими руками

К элементам ливневой канализации относят водоотводящие лотки, трубы, каналы, колодцы для сбора сточных вод, желоба, решетка ливневой канализации ……

05 02 2021 2:25:53

Сайдинг имитация бруса: фото домов с металлическим, l брус, под бревно, под доску и под сруб сайдингом

В данной статье вы узнаете что представляет из себя сайдинг имитация бруса, разберем его виды, такие как: под бревно, под доску, под сруб, l брус и металлический, а так же подробно расскажем о монтаже такого сайдинга, с фото примеров домов….

02 02 2021 16:44:52

Лучший облицовочный кирпич из представленных видов: голицынский, железногорский, слоновая кость, зеленый, гиперпрессованный

В данной статье вы узнаете как выбрать лучший вид облицовочного кирпича, мы рассмотрим такие виды как: железногорский, слоновая кость, зеленый, гиперпрессованный, терекс, черный, солома, евро, мстера, для цоколя, рваный, фигурный, фагот, гибкий, бежевый и т. д, а так же вы узнаете о их размерах и цветах….

01 02 2021 1:10:40

Виды сайдинга для наружной отделки дома: белый, винилон, дачный, бетонный, бесшовный, перфорированый + фото

В данной статье вы узнаете каких бывают видов сайдинги для наружной обшивки стен, расскажем вам какой сайдинг можно выбрать и о его разновидностях, таких как: белый, бетонный, бесшовный, бежевый, квадратный, перфорированный, коричневый, бежевый, шоколадный и черный….

18 01 2021 1:21:28

Облицовочные панели из сборного железобетона | Bespoke Facade System

FP McCann предлагает широкий спектр индивидуальных решений для облицовки из сборного железобетона с различными вариантами отделки. К ним относятся облицовка кирпичом, травление кислотой, незащищенный заполнитель и полировка. Наши универсальные производственные мощности дают нам возможность использовать различные заполнители, песок, пигменты и цемент для реализации архитектурных устремлений.

Мы можем предоставить нашу индивидуальную архитектурную облицовку из сборного железобетона различных форм, размеров и отделки.

Сборная облицовка – это предпочтительный фасадный материал, где необходимо добиться сложной геометрии, доступ ограничен или программа проекта требует ускоренного строительства на месте.

Наш собственный проектно-конструкторский и технический отдел обеспечит выполнение структурных и эстетических требований вашей схемы. Мы поощряем раннее взаимодействие с нашей командой, чтобы мы могли предоставить вам полный опыт проектирования, поставки и установки. В результате мы можем найти лучшее решение, отвечающее вашим потребностям, и обеспечить использование экономичного подхода.

Имея возможности архитектурного производства на нескольких объектах по всей Великобритании, мы внедряем политику «открытых дверей». Приглашаем клиентов посетить и познакомиться с FP McCann, обеспечивающим высокие стандарты управления проектами от концепции до завершения. В результате это делает нас одним из лидеров рынка и предпочтительным поставщиком.

Ключевые преимущества

• Облицовка может быть представлена ​​в различных цветах и ​​вариантах отделки. Мы используем большой выбор заполнителей и пигментов, включая кислотное травление, пескоструйную очистку, полировку, открытый заполнитель, кирпич, камень и плитку
• Мы проектируем и производим все наши архитектурные решения по индивидуальному заказу, чтобы соответствовать вашей конкретной конструкции здания.
• Бетон прочный, прочный и устойчивый к ударам.Обладает также отличными огнестойкими свойствами.
• По запросу мы можем поставить блоки, облицованные кирпичом, камнем или плиткой.
Облицовка из сборного железобетона
• идеальна как для новостроек, так и для ремонта, поскольку ее вес поддерживается каркасом здания.
• В целом, качественная отделка и быстрая установка делают сборную облицовку идеальным выбором для внешнего фасада.

Установка проста как…

Сборные железобетонные стеновые системы | WBDG

Введение

Архитектурный сборный железобетон используется с начала двадцатого века и получил широкое распространение в 1960-х годах.Наружная поверхность сборного железобетона может варьироваться от отделки из открытого заполнителя, которая очень декоративна, до отделки лицевой стороны, аналогичной монолитной. Некоторые сборные панели действуют как крышки колонн, в то время как другие простираются на несколько этажей и включают оконные проемы.

В большинстве случаев архитектор выбирает облицовочный материал по внешнему виду, предоставляет подробные сведения о защите от атмосферных воздействий и определяет критерии эффективности. Инженер-строитель проектирует конструкцию для удержания облицовки, обозначает точки соединения и оценивает влияние движения конструкции на облицовку.Производитель сборного железобетона проектирует облицовку с учетом указанных нагрузок, монтажных нагрузок, деталей соединения и обеспечивает защиту от атмосферных воздействий, характеристики и долговечность самой облицовки.

Системы стен из сборного железобетона

предлагают дизайнеру широкий выбор форм, цветов, фактур и отделки. В результате оценка образцов является ключевым компонентом при использовании сборного железобетона. Большая часть процесса проверки и утверждения проводится на заводе по производству сборных железобетонных изделий до начала производства сборных панелей.Эта оценка проводится в дополнение к контролю качества и полевым испытаниям, которые проводятся на этапе производства.

Как правило, каждая сборная панель независимо опирается на конструкцию здания с помощью набора металлических компонентов и анкеров. Стыки вокруг каждой из сборных панелей обычно заполняются герметиком.

Описание

Типы сборных панелей для ограждающих конструкций

Обычно для ограждающих конструкций зданий используются четыре типа сборных панелей:

1. Облицовка или навесные стены
2. Несущие стеновые блоки
3. Стенки сдвига
4. Опалубка для монолитного бетона

Сборная облицовка или навесные стены – наиболее распространенное использование сборного железобетона для ограждающих конструкций зданий.Эти типы сборных железобетонных панелей не переносят вертикальные нагрузки, а просто ограничивают пространство. Они предназначены только для сопротивления ветру, сейсмическим силам, создаваемым их собственным весом, и силам, необходимым для передачи веса панели на опору. Обычные элементы облицовки включают стеновые панели, оконные перегородки, перемычки, стойки и крышки колонн. При необходимости эти блоки обычно можно удалить по отдельности.

Несущие стеновые блоки выдерживают и передают нагрузки от других элементов и не могут быть удалены без ущерба для прочности или устойчивости здания.Типичные несущие стеновые блоки включают сплошные стеновые панели, оконные стеновые и перемычки.

Сборные железобетонные стеновые панели, работающие на сдвиг, используются для обеспечения системы сопротивления поперечной нагрузке в сочетании с диафрагменным действием конструкции пола. Эффективность сборных стен со сдвигом во многом зависит от соединений панели с панелью.

В некоторых случаях сборные панели используются в качестве опалубки для монолитного бетона. Сборные панели действуют как форма, обеспечивая видимый эстетический вид системы, в то время как монолитная часть обеспечивает структурный компонент системы.

Опорные и анкерные системы

Соединения для сборных железобетонных панелей являются важным компонентом ограждающей системы. Производители сборного железобетона используют множество различных типов анкеров, но они часто характеризуются как гравитационные и боковые типы соединений.

Основное назначение соединения – передача нагрузки на опорную конструкцию и обеспечение устойчивости. Критерии, используемые для проектирования соединений из сборного железобетона, включая, но не ограничиваясь:

• Прочность
• Пластичность
• Приспособления для изменения объема
• Прочность
• Огнестойкость
• Конструктивность

Суставы и лечение суставов

Множество стыков в оболочке из сборного железобетона – важный аспект дизайна фасада.Стыки между сборными железобетонными элементами или между сборными железобетонными изделиями и другими элементами здания должны быть сохранены, чтобы предотвратить утечку через систему сборных стен.

При проектировании соединения следует учитывать структурные, термические и все другие факторы, влияющие на характеристики и движение соединения. Разумеется, уплотнение стыка должно быть сконструировано таким образом, чтобы выдерживать движение стыка.

Общие элементы резервного копирования Wall

В коммерческом строительстве, наиболее распространенный резервный стеновой элемент для архитектурных сборных бетонных стеновых систем являются изолированными, металл шпилька обратно вверх стенками в сборе.

Основы

Структурные аспекты проектирования

Стеновые системы из сборного железобетона чаще всего строятся в виде навесных стен или фанеры, в которых строительные нагрузки не передаются на бетонные панели. Чаще всего система сборных железобетонных стен должна выдерживать прямые боковые нагрузки, передаваемые на нее, например, от ветра и землетрясений; а также вертикальные нагрузки от собственного веса сборной стеновой системы. Эти нагрузки должны передаваться через стеновую систему и второстепенные элементы конструкции на конструкцию здания.Другие нагрузки, такие как монтажные, ударные, связанные со строительством и транспортировкой, также должны быть приняты во внимание при проектировании. Важно оценить дизайн, детализацию и монтаж сборных панелей, чтобы избежать нежелательных нагрузок на панели.

Бетонные панели спроектированы в соответствии с Руководством по проектированию сборного и предварительно напряженного бетона PCI (MNL-120), Ответственностью за проектирование архитектурных проектов из сборного железобетона (ACI 533.1R-02) и Правилами строительства из конструкционного бетона ACI 318.Стальные элементы стеновой системы спроектированы в соответствии со спецификациями AISC для стальных конструкций. Сборные железобетонные элементы спроектированы в соответствии со спецификациями ACI и PCI.

Стыки между панелями должны быть достаточно широкими, чтобы выдерживать тепловое расширение и дифференциальные движения между панелями. Стыки между панелями чаще всего заделываются герметиком для предотвращения проникновения воды в полость стены. Пространство в стене и подпорная стена, обычно покрытая водостойкой мембраной, обеспечивают дополнительную защиту от проникновения воды в здание.

Проблемы с производительностью

Тепловые характеристики

сборные стеновые панели получают свои тепловые характеристики, прежде всего, от количества изоляции, помещенного в полости или в пределах резервной стены, которая обычно представляет собой металлическая кладка в промышленном строительстве.

Защита от влаги

Самая распространенная система защиты от влаги, используемая с системами сборных железобетонных стен, – это барьерная система, включающая в себя соответствующее уплотнение швов. В некоторых случаях, когда требуется дополнительная защита от влаги, также используется нанесение герметика или бетонного покрытия.Герметики могут быть прозрачными или пигментированными, если используются для улучшения внешнего вида сборного железобетона. Пленкообразующие покрытия обычно обладают более высокими эксплуатационными характеристиками, но оказывают значительное влияние на внешний вид сборного железобетона.

Сборная железобетонная панель также должна быть спроектирована так, чтобы обеспечить соответствующий уровень прочности для запланированного воздействия. Долговечность можно повысить, указав минимальную прочность на сжатие, максимальное соотношение воды и цемента и соответствующий диапазон увлеченного воздуха.

Пожарная безопасность

Считается, что системы стен из сборного железобетона не обеспечивают какого-либо улучшения пожарной безопасности по сравнению с монолитным бетоном. Фактически, для высотных зданий сборные железобетонные панели могут представлять серьезную угрозу безопасности, когда возникает пожар, который повреждает соединения панелей и вызывает падение панели из здания. Для получения дополнительной информации см. «Системы монолитных бетонных стен», а также информацию, содержащуюся в разделе «Ресурсы» в этом разделе.

Акустика

Стеновая система из сборного железобетона и монолитный фасад обеспечат аналогичные характеристики в отношении передачи звука снаружи внутрь здания.Однако поврежденные и открытые стыки между панелями могут обеспечить условия, при которых передача звука во внутреннюю часть может быть увеличена.

Прочность материала / отделки

Сборные железобетонные панели, используемые в стеновых системах, имеют разную отделку и форму. Часто отделка включает абразивное истирание или модификацию поверхности с помощью пескоструйной обработки, обнажения заполнителя, промывки кислотой, молотковой обработки или других методов. Каждый из этих вариантов отделки представляет собой отдельную задачу при производстве прочных сборных железобетонных панелей. Пескоструйная обработка бетонной поверхности может привести к тому, что поверхность станет менее устойчивой к проникновению влаги. В результате следует рассмотреть возможность такой обработки поверхности, как герметик, там, где этот метод используется для отделки.

Сборная панель с высоко архитектурной поверхностью вызовет проблемы при разработке бетонной смеси и размещении арматурной стали. Более сложные профили на поверхности панели обычно требуют большей обрабатываемости бетонной смеси, более совершенных методов уплотнения и часто большего количества ремонтных работ на поверхности после производства.Сборные панели с разной глубиной профилирования поверхности также требуют большей осторожности при сохранении достаточного бетонного покрытия над закладной арматурной сталью. Таким образом, чем сложнее внешний вид сборных железобетонных панелей, тем сложнее и важнее процесс рассмотрения и утверждения, а также программа контроля качества.

Наибольшие повреждения и разрушения систем сборных железобетонных стен могут быть связаны с проблемами во время монтажа, использованием анкеров для крепления панелей к конструкции или коррозией встроенной арматурной стали.В местах, где анкеры подключены ненадлежащим образом или неправильно, могут возникать трещины, смещения или другие аварийные условия. Плохая конструкция часто является результатом плохого контроля качества и неправильного изготовления или монтажа панелей. Кроме того, повреждение в результате обращения во время строительства может привести к растрескиванию панели, некоторые из которых могут не проявиться в течение нескольких лет.

Оценка прочности будущего сборного железобетона производится несколькими способами. Часто указываются требования (воздухововлечение, максимальное поглощение, минимальная прочность на сжатие и т. Д.) для повышения прочности бетона. История бетонной смеси и отделки также может дать полезную информацию. ACI 318 определяет различные критерии приемки бетонной смеси. Кроме того, указываются соотношение воды и цемента, минимальная прочность на сжатие, диапазон воздухововлечения и другие критерии. При необходимости можно также провести испытание на замораживание-оттаивание в соответствии с ASTM C666.

В дополнение к сборной бетонной смеси, отвечающей требованиям и рекомендациям ACI 318, также могут быть выполнены оценка и изучение исторических характеристик конкретной бетонной смеси в аналогичной внешней среде.Петрографическая оценка (ASTM C856) также обычно используется для оценки заполнителя с целью определения минерального состава бетона и, в частности, заполнителя, и на основе этих наблюдений и прошлых знаний об этих характеристиках для прогнозирования будущих характеристик. Другой метод оценки состоит в том, чтобы подвергнуть образцы бетона ускоренной процедуре выветривания и оценить физические и механические свойства на предмет изменений.

Ремонтопригодность

При правильном строительстве системы сборных железобетонных панелей требуют некоторого ухода.Самым важным элементом обслуживания сборных панелей является герметик в стыках и система защиты, если она используется. Если герметик или бетонное покрытие использовались для эстетики или для минимизации проникновения влаги в панель, герметик или покрытие потребуют повторного нанесения. Сроки нанесения герметика и систем защиты поверхностей варьируются в широких пределах, но обычно составляют от 7 до 20 лет.

Приложения

Стеновые системы из сборного железобетона допускают большое разнообразие цветов, отделок и архитектурных форм.Сборный бетон можно использовать в средах, которые позволяют использовать обычный монолитный бетон. Кроме того, сборный железобетон может изготавливаться в контролируемой среде и возводиться в среде, которая не позволяет заливать бетон на месте. Бетон, используемый в сборных панелях, должен быть прочным в среде, в которой он будет использоваться.

См. Таблицы, в которых приведены рекомендации по типам стеновых систем, чтобы узнать о климатических особенностях, которые необходимы для успеха любой конструкции шкафа.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Архитектурные сборные оконные косяки и пороги DWG | DWF | PDF

Архитектурный сборный железобетон с круглым проходом DWG | DWF | PDF

Архитектурный сборный квадратный проход DWG | DWF | PDF

Архитектурная граница между вертикальным и горизонтальным двухэтапным соединением DWG | DWF | PDF

Конструкция, оконная перемычка и косяк из сборного железобетона DWG | DWF | PDF

Новые проблемы

Необходимость выполнения взрывозащитных работ ограждающих конструкций зданий при пересмотре конструкций стыков и соединений сборных железобетонных изделий.

Дополнительные ресурсы

WBDG

Задачи проектирования

Функциональные / эксплуатационные – Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы

См. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications (UFGS), DRAFT Federal Guide for Green Construction Specifications, MasterSpec®

Американский институт бетона (ACI)

ASTM International

Институт сборного и предварительно напряженного бетона (PCI)

Публикации

• CMHC Best Practice Guide – Архитектурные сборные железобетонные стены

Организации

Конструкционные характеристики полупрозрачных бетонных фасадных панелей

Энергосбережение – новая глобальная проблема для устойчивого развития инфраструктуры. Спрос на энергию в строительном секторе составляет примерно 34% мирового спроса на энергию, а искусственное освещение потребляет около 19% от общего объема поставляемой электроэнергии во всем мире. Жизненно важно разработать новый вид строительного материала, который может снизить потребность в энергии искусственного освещения. В данном исследовании предпринимается попытка решить эти проблемы путем разработки светопрозрачного бетонного фасада с использованием местных материалов, которые можно использовать в качестве энергосберегающего строительного материала. Были изучены объемная плотность, прочность на сжатие и прочность на изгиб светопрозрачного бетона, содержащего 2%, 4% и 6% объемных соотношений пластиковых оптических волокон (POF).Кроме того, была исследована прочность на изгиб светопрозрачных бетонных фасадных панелей с 6% объемной долей POF. Результаты экспериментов показали, что использование пластиковых оптических волокон с объемной долей до 6% не оказывает отрицательного влияния на объемную плотность светопрозрачного бетона. Прозрачные образцы бетона показали относительно более низкую прочность на сжатие и изгиб по сравнению с эталонным бетоном. Однако было очевидно, что прочность на сжатие полупрозрачного бетона увеличивалась с увеличением объемного отношения POF.Было замечено, что прочность на изгиб полупрозрачного бетона снижается с увеличением объемного отношения POF. Результаты показали, что полупрозрачные бетонные панели имеют лучшую прочность на изгиб, пластичность и способность поглощать энергию, чем эталонная бетонная панель. Энергосбережение, охрана окружающей среды, а также улучшения эстетических и структурных характеристик, связанные с применением полупрозрачных бетонных фасадных панелей в качестве архитектурных стен, будут способствовать развитию зеленых и устойчивых зданий, а также будут способствовать устойчивому строительству.

1. Введение

Устойчивое строительство становится серьезной проблемой и новой проблемой в строительной отрасли во всем мире. Развитие экологически безопасного строительства сводит к минимуму истощение запасов сырья и энергии и играет важную роль в защите окружающей среды. Он также способствует экологически чистому использованию и проектированию конструкций [1]. Бетон – самый важный и широко используемый строительный материал в строительной отрасли. Плотность и непрозрачность компонентов бетона препятствует пропусканию света и, как следствие, приводит к непрозрачности материала.Однако бетон может быть преобразован из непрозрачного в полупрозрачный путем объединения оптических волокон с бетонной матрицей. Полупрозрачный бетон (TC) – это новый энергосберегающий строительный материал, который позволяет передавать свет во внутреннюю среду через встроенные оптические волокна. Помимо светопропускания, полупрозрачный бетон способен отображать силуэты любых проксимальных объектов, расположенных на более светлой стороне стены; таким образом, его также можно использовать в архитектуре тюрьмы, банка и музея для обеспечения безопасности, надзора и защиты [2].

Жилые и коммерческие здания являются одним из секторов с наибольшим потреблением электроэнергии в области освещения. Спрос на энергию в строительном секторе составляет примерно 34% мирового спроса на энергию [3]. Искусственное освещение потребляет около 19% всей поставляемой в мире электроэнергии [4]. Спрос на электрическое освещение постоянно растет с ростом населения, урбанизацией и строительством многоэтажных домов. Когда высотные здания строятся близко друг к другу, естественный солнечный свет затрудняется прохождением через них из-за препятствий со стороны близлежащих строений.В дневное время яркость внутренней среды в зданиях полностью поддерживается за счет искусственного освещения, которое потребляет большое количество электроэнергии. Использование естественного солнечного света в помещении снижает потребность в искусственном освещении и затраты на энергию, а также способствует созданию более комфортной среды для пассажиров. Было доказано, что внутренние помещения с достаточным естественным освещением снижают стресс у людей, находящихся в помещении, улучшают визуальный комфорт и улучшают удержание сотрудников [5]. Жизненно важно разработать новый вид строительного материала, который может снизить потребность в энергии искусственного освещения. В этом исследовании предпринимается попытка решить такие проблемы путем разработки светопрозрачного бетона с использованием местных материалов, которые можно использовать в качестве энергосберегающего строительного материала в различных архитектурных стенах зданий без ущерба для фундаментальных инженерных свойств материала. Полупрозрачный бетон – это эстетически приятный бетон, который предлагает схему дневного света в зданиях и в целом способствует развитию зеленых зданий и устойчивого строительства.

Светопрозрачный бетон на цементной основе представляет собой комбинацию обычных компонентов бетона, таких как цемент, мелкий заполнитель и вода, и примерно 2–6% оптического волокна в процентах от общего объема образца. Несущие и ненесущие светопрозрачные бетонные панели или фасады должны соответствовать требованиям по прочности, удобству обслуживания и долговечности, чтобы выдерживать ожидаемые предельные нагрузки с допустимым прогибом [6]. Кроме того, характеристики светопропускания должны быть достаточными, чтобы соответствовать минимальному уровню освещенности для оптической активности людей в помещениях и соответствовать таким стандартам, как Австралийский / Новозеландский стандарт [7].

Венгерский архитектор Арон Лошонци представил первую концепцию светопропускающего бетона в 2001 году, а первый прототип светопрозрачной бетонной панели был успешно разработан в 2003 году [8]. TC – это новый экологически чистый строительный материал, экспериментальных исследований на котором было мало. Altlomate et al. [9] изучали прочность и светопропускание TC, содержащего POF диаметром 0,3 мм, 0,5 мм, 0,75 мм и 1,5 мм. Результаты показали, что включение POF по-разному влияет на прочность на сжатие.Результат теста скорости прямого ультразвукового импульса (UPV) показал, что качество TC было отличным, несмотря на включение POF. Ли и др. [10] исследовали прочность на сжатие и изгиб ТК на основе цемента, содержащих полиметилметакрилатные (ПММА) волокна. Прочность на сжатие и изгиб TC уменьшалась, когда объем волокон увеличивался. Кроме того, прочность всех образцов TC была ниже, чем у эталонного бетона, и, таким образом, включение волокон ПММА привело к снижению прочности на сжатие и изгиб, несмотря на объемную долю волокон.Ли и др. [11] сообщили, что прочность на сжатие ТС на основе сульфоалюминатного цемента линейно снижается по мере увеличения объема оптических волокон при различных условиях отверждения. Salih et al. [12] изучали ТС, приготовленные с использованием самоуплотняющегося раствора (SCM) и POF в качестве арматуры. Включение POF обычно снижает прочность на сжатие и изгиб TC. Однако изменение диаметра и объема POF показало колеблющееся влияние на прочностные свойства TC. Было обнаружено, что волокна из ПММА диаметром 2 мм давали ТС с более высокой прочностью на изгиб и сжатие по сравнению с волокнами диаметром 1 мм и 2 мм.Другое исследование, проведенное Tutikian и Marquetto [6], касалось полупрозрачных бетонных стен, изготовленных с произвольным расположением оптических волокон для использования в сборном строительстве в Бразилии. Экспериментальные результаты показали, что прочность на сжатие и растяжение при изгибе TC уменьшалась по мере увеличения процентного объема оптических волокон.

Нет научных работ по проектированию, строительству и применению светопрозрачного бетона в Восточной Африке, а также в Африке.Это исследование направлено на то, чтобы привлечь внимание к светопрозрачному бетону в строительной отрасли Африки и получить представление о разработке светопрозрачных бетонных фасадных панелей с использованием местных материалов, которые в последние годы приобрели большую популярность в вопросах устойчивого строительства и эффективности зданий во всем мире. . Более того, влияние пластикового оптического волокна на структурные характеристики светопрозрачных бетонных панелей полностью не изучено. Это исследование также исследовало влияние на изгибную вязкость включения пластикового оптического волокна в бетонные панели.

2. Материалы и методы

2.1. Материалы

Составляющие материалы, используемые для производства светопрозрачного бетона, включают цемент, известняковый порошок, мелкий заполнитель, переработанный стеклянный заполнитель, воду, суперпластификатор Sika ViscoCrete-3088 и пластиковые оптические волокна. В данном исследовании использовался обычный портландцемент типа I (CEM I 42.5N), соответствующий требованиям EN 197‐1 [13], с содержанием щелочи 0,15%. В качестве наполнителя использовался известняковый порошок (LP) с содержанием CaCO ₃ 85,5% по массе, отвечающий стандартным требованиям (≥75%) EN 197‐1 [13].Крупность известнякового порошка, прошедшего через сито 185 мкм, мкм, 75 мкм, мкм, 45 мкм, мкм и 2 мкм, мкм, составляла 100%, 90,85%, 75,77% и 10,60% соответственно. . В качестве мелкого заполнителя использовали речной песок с насыпной плотностью 1610 кг / м ³ , просеянный через сито №8 (2,36 мм). Кроме того, измельченное натриево-кальциево-силикатное стекло, которое отвечало требованиям к гранулометрическому составу ASTM C33 [14], было использовано для замены естественного мелкого заполнителя в смеси.Химический состав, определенный с помощью рентгеновской флуоресценции (XRF), и физические свойства составляющих материалов подробно описаны в Таблице 1. Кривая гранулометрического состава мелкозернистого заполнителя и переработанного стеклянного заполнителя представлена ​​на Рисунке 1. Sika ViscoCrete-3088, поликарбоксилат суперпластификатор на основе высокодисперсного водоредуцирующего вещества использовался в качестве химической добавки для улучшения удобоукладываемости и сохранения реологии свежих самоуплотняющихся смесей (SCM). Плотность и значение pH суперпластификатора составляли 1.06 кг / л (при + 20 ° С) и 5,5 ± 0,5 соответственно. Изготовленное из полиметилметакрилата (ПММА-) пластиковое оптическое волокно (POF), имеющее показатель преломления сердцевины и числовую апертуру 1,49% и 0,5, соответственно, использовали в качестве среды передачи света в испытательных образцах. Технические характеристики POF подробно описаны в таблице 2.

9025 9025 9025 9025 9025 9025 Химический (%) 9025 9024 9025 902 902 902 902 9025 9024 9025 9060 9025 9025 9024 9025 9060 9025 9025 9025 9025 8,65 902 902 9025 0,52 Удельный вес Свойства Материал Цемент LP Мелкозернистый заполнитель CaO 63.37 47,86 4,17 10,67 SiO 2 20,61 12,2 79,96 81,98 0,86 Fe 2 O 3 3,24 0,30 1,53 0,23 MgO 0,81 902.90 0,00 5,63 SO 3 2,75 0,00 1,27 0,19 K 2 O 2 902 902 902 902 9025 9025 0,52 Na 2 O 0,15 – – – P 2 O 5 – 0,15 0,79 90.12 Свободный CaO 0,63 – – – C 3 A 7,91 – – остаток – – остаток 1,00 0,20 – – Потери при зажигании (LOI) 2,90 37,65 – – 3.15 2,80 2,37 2,32 Насыпная плотность (кг / м 3 ) 1433 1365 1610 1545 3197 1029 – – Прочность (мм) 0,30 – – – 025 025 Нормальная консистенция (%) – 9025 9025 Цвет прозрачный Описание 5 Материал сердцевины Полиметилметакрилат (ПММА) Материал покрытия Фторсодержащая смола Внешний диаметр (Ø) 2 мм и 3 мм Внешний вид 00 гладкая Профиль показателя преломления Индекс ступени Показатель преломления сердечника (%) 1,49 Теплопередача Нет Куртка Нет Диапазон рабочих температур −40 ° C∼ + 70 ° C Допустимый радиус изгиба ≥10Ø Степень удлинения ≥4 2. 2. Приготовление светопрозрачного бетона Самоуплотняющаяся растворная смесь (SCM) использовалась при создании прототипа светопрозрачных бетонных и светопрозрачных бетонных фасадных панелей [15]. Смесь SCM включала известняковый порошок и переработанный стеклянный заполнитель (RGA) в качестве 30% и 20% замены цемента и мелкого заполнителя, соответственно. Смесь SCM была разработана и оценена на основе японского метода расчета смеси и EFNARC [16], соответственно (таблицы 3–5). кг 3 ) Обозначение смеси W / C Цемент (кг / м 3 ) Порошок известняка (кг / м 3 ) Мелкозернистый заполнитель (кг / м 3 ) RGA (кг / м 3 ) Суперпластификатор (кг / м 3 ) SC .46 547,42 208,54 251,74 948,00 237,00 6,80 9025 6 9025 9025 9025 9025 9025 9025 (мм) Объемная доля POF (%) Количество встроенных POF Среднее расстояние между POF (мм) RC-0 – – – Ø2-TC2 2 2 16 10 Ø2-TC4 2 4 32 7 5 9025 7 48 6 Ø3-TC2 3 2 7 12.5 Ø3-TC4 3 4 14 10 Ø3-TC6 3 6 21 8 Обозначение образца (%) Диаметр POF (мм) Объемная доля POF (%) Количество встроенных POF Среднее расстояние POF (мм) RC-0 – – – – Ø2-TC2 2 2 41 10. 5 Ø2-TC4 2 4 82 8 Ø2-TC6 2 6 122 6,5 6,5 6,5 2 18 14,5 Ø3-TC4 3 4 36 11 Ø3-TC6 3 0 3 0 Прочность на сжатие полупрозрачного бетона была определена с использованием образцов, подготовленных на формах 50 × 50 × 50 мм 3 через 7 дней и 28 дней отверждения в соответствии с ASTM C109 [17].Среднее значение трех измерений было сообщено как прочность на сжатие полупрозрачных образцов бетона. Направление нагрузки было перпендикулярно расположению и рисунку оптических волокон, включенных с постоянной скоростью нагрузки 0,25 МПа / с. Модуль разрыва образцов полупрозрачного бетона был определен через 7 дней и 28 дней в соответствии с процедурами, изложенными в ASTM C348 [16]. Бетонную смесь заливали в трехрядные формы размером 40 × 40 × 160 мм 3 без уплотнения.Затем после 24 часов литья образцы были извлечены из формы и отверждены в воде при температуре 20 ± 1 ° C до возраста испытаний. Образцы призм подвергались нагрузке в третьей точке разрыва с постоянной скоростью 50 ± 10 Н / с. Типичные образцы полупрозрачного бетона и пластикового оптического волокна показаны на рисунке 2. 2.3. Процесс изготовления полупрозрачных бетонных панелей Для исследования структурных характеристик светопрозрачных бетонных панелей были подготовлены сборные бетонные панели с объемным соотношением POF 6%.Объемное соотношение POF 6% было выбрано для производства светопрозрачных бетонных панелей из-за достаточной светопропускающей способности, полученной в результате экспериментального испытания светопропускания, проведенного в [18]. Панели изготовлены из сборного железобетона, армированного пластиковыми оптическими волокнами. Размер каждой панели составлял 100 × 150 × 300 мм 3 . Общая длина панелей составляла 400 мм при эффективной длине пролета 300 мм. В листах полиэтилена низкой плотности (LDPE) просверливались отверстия под ортогональную матрицу в соответствии с объемным соотношением включенных оптических волокон, и оптические волокна располагались с пространственным распределением.Затем подготовленные листы ПВД закрепляли в фанерных формах. Смесь SCM заливалась в формы без какой-либо внешней вибрации. После 24 ± 2 часов отливки образцы были извлечены из формы и отверждены в воде при температуре 20 ± 1 ° C до возраста испытаний. Как правило, были подготовлены три образца для трех различных панелей, включая эталонную бетонную панель и полупрозрачные бетонные панели, имеющие диаметры POF 2 мм и 3 мм с объемным соотношением 6%. Детали светопрозрачных бетонных панелей представлены в таблице 6.Обозначение панели RCP – эталонная бетонная панель без оптических волокон, тогда как TCP-2 и TCP-3 относятся к полупрозрачным бетонным панелям с оптическими волокнами 2 мм и 3 мм соответственно. 9025 Обозначение панели Размеры панели (мм) Диаметр POF (мм) Объемный коэффициент POF (%) ) RCP 100150300 – – – – TCP-2 100150300 2 7 TCP-3 100150300 3 6 382 10 2.4. Испытательная установка и оборудование для полупрозрачных бетонных панелей Каждая панель была испытана при трехточечном изгибе в возрасте 28 дней в соответствии с исследованием [19]. Испытательная установка состояла из двух стальных рам колонн, прикрепленных болтами к реакционному полу, и горизонтальной стальной балки, действующей в качестве нагрузочной рамы, прикрепленной болтами к двум колоннам. Стальная пластина была размещена по центру бетонного пола к несущей раме. Два стальных опорных ролика были прикреплены к стальной пластине, на которой располагались панели. Гидравлический домкрат и датчик нагрузки были помещены между панелью и грузовой рамой.Приложенная нагрузка на панели измерялась с помощью датчика нагрузки, расположенного непосредственно над гидравлическим домкратом. Прогиб в середине пролета панелей был определен с помощью 100-миллиметрового линейного переменного дифференциального преобразователя (LVDT), размещенного на нижней стороне. Деформацию в середине пролета измеряли тензодатчиком электрического сопротивления, установленным в середине пролета панели. Схема экспериментального тестирования показана на рисунке 3. 2.5. Анализ нагрузки полупрозрачных бетонных панелей Допустимая нагрузка и момент, напряжение изгиба, напряжение сдвига и нормальное напряжение полупрозрачных бетонных панелей были экспериментально проанализированы с использованием результатов испытаний трехточечной нагрузки на изгиб.Условие поддержки панели было принято как просто поддерживаемая система. На основе этого предположения были определены результирующий изгибающий момент в середине пролета и реакция опоры. Напряжение изгиба, нормальное напряжение, напряжение сдвига и модуль упругости определялись по результатам экспериментальных испытаний. 3. Результаты и обсуждение 3.1. Механические свойства светопрозрачного бетона Результаты испытаний механических свойств (прочности на сжатие и изгиб) светопрозрачного бетона представлены в таблице 7. 9025 . 97 (0,17) (0,94) Обозначение образца (%) Насыпная плотность (кг / м 3 ) Прочность на сжатие (МПа) Прочность на изгиб (МПа) 28 дней 7 дней 28 дней RC-0 2401,33 (0,88) 36,78 (0,96) 40,66 (0,75) 6 7,66 (0,125) Ø2-TC2 2396,00 (0,76) 29,15 (0,54) 31,16 (0,64) 5,94 (0,17) 7,03 (0,10) TC 2373,33 (0,98) 33,10 (0,83) 34,65 (0,89) 5,70 (0,15) 6,64 (0,06) Ø2-TC6 2345,33 (0,83) 355 (0,59) 5,23 (0,15) 6,17 (0,23) Ø3-TC2 2382.67 (1,09) 34,38 (0,87) 35,11 (0,71) 6,19 (0,49) 7,19 (0,31) Ø3-TC4 2349,33 (0,92) 32,62 (0,98) 5,65 (0,01) 6,80 (0,10) Ø3-TC6 2320,00 (1,02) 30,54 (0,92) 37,01 (1,05) 5,360 (0,12) 5,360 (0,12) 9025 0,14) Примечание. В скобках указано среднее значение для трех повторных образцов и стандартное отклонение. 3.1.1. Объемная плотность На рис. 4 показано значение объемной плотности затвердевшего полупрозрачного бетона в возрасте 7 и 28 дней. Плотность светопрозрачного бетона (Ø2-TC и Ø3-TC) была ниже, чем у эталонного бетона (RC-0%). Плотность светопрозрачного бетона снижалась с увеличением объемного отношения POF, независимо от диаметра световода. Это снижение было результатом более низкой плотности оптических волокон, чем у цементной матрицы.Плотность светопрозрачного бетона уменьшилась примерно на 0,22%, 1,17% и 2,33% для Ø2-TC и на 0,78%, 2,17% и 3,39% для Ø3-TC по сравнению с эталонным бетоном. Значения плотности, полученные в этой работе, совпадают с наблюдениями, опубликованными ранее в [12]. Обычно значения плотности светопрозрачного бетона лежат в диапазоне 2320–2400 кг / м 3 . 3.1.2. Прочность на сжатие Результаты испытаний на относительную прочность на сжатие полупрозрачного бетона (Ø2-TC и Ø3-TC) относительно эталонного бетона (RC-0%) представлены на Рисунке 5. Было четко отмечено, что все образцы полупрозрачного бетона показали более низкую прочность на сжатие, чем эталонный бетон, независимо от диаметра оптических волокон. В среднем 28-дневная прочность на сжатие для светопрозрачного бетона была на 8–24% ниже, чем для эталонного бетона. Эти результаты совпадают с наблюдениями, опубликованными Salih et al. [12], которые пришли к выводу, что 28-дневная прочность на сжатие полупрозрачного бетона, содержащего POF диаметром 1,5 мм, 2 мм и 3 мм, составляет 7.На 12–28,50% ниже эталонного бетона. Однако было также очевидно, что прочность на сжатие полупрозрачного бетона увеличивается с увеличением объемного отношения POF. По сравнению с светопрозрачным бетоном, содержащим 2% объема POF (диаметр 2 мм), прочность на сжатие светопрозрачного бетона, содержащего 4% и 6% объемных соотношений POF диаметром 2 мм, увеличилась на 11,21% и 15,99% соответственно. Однако прочность на сжатие образцов из светопрозрачного бетона с 4% и 6% объема POF (диаметр 3 мм) по сравнению с образцами, содержащими 2% объема POF (диаметр 3 мм), увеличилась на 1.56% и 5,41% соответственно. Полученные данные о влиянии POF согласуются с результатами исследования, проведенного Altlomate et al. [9], которые сообщили, что включение POF улучшает прочность бетона на сжатие. Прочность на сжатие всех образцов увеличивалась с увеличением срока выдержки. На рисунке 5 также показано, что прочность на сжатие была немного ниже в светопрозрачном бетоне, содержащем POF диаметром 2 мм, чем в соответствующем светопрозрачном бетоне, содержащем POF диаметром 3 мм.Эффект кажется значительным при объемном соотношении POF 2%. Относительно меньшее расстояние между POF 2 мм, чем POF 3 мм, может привести к меньшему расстоянию межсоединений цементной матрицы, окружающего поверхность POF, что, следовательно, ускоряет образование макротрещин во время сжимающей нагрузки [9]. Значения прочности на сжатие эталонного бетона и светопрозрачного бетона находились в диапазоне 31–40 МПа. 3. 1.3. Прочность на изгиб Результаты испытаний на прочность на изгиб эталонного бетона (RC-0%) и полупрозрачного бетона (Ø3-TC и Ø2-TC) графически показаны на Рисунке 6.Результаты показывают, что прочность на изгиб всех образцов Ø3-TC и Ø2-TC была ниже, чем прочность образцов RC-0%. Кроме того, было четко отмечено, что прочность на изгиб светопрозрачного бетона уменьшается с увеличением объемного отношения POF независимо от разницы в диаметре POF. Это может быть связано с уменьшением адгезии между цементной матрицей и POF во время изгиба. Было замечено, что разрушение образцов изгиба произошло в межфазной переходной зоне вдоль поверхности POF и окружающей цементной пасты.Это явление можно объяснить тем, что при разрыве образцов в межфазной переходной зоне образуются микротрещины, что приводит к разрыву связывания и разрушению. Результаты, полученные в этом исследовании, подтверждают выводы, представленные в [10, 12], в которых сообщается, что включение POF снижает прочность на изгиб. Основываясь на среднем значении трех измерений, 28-дневная прочность на изгиб для светопрозрачного бетона была на 9–24% ниже, чем для эталонного бетона. Относительный процент снижения прочности на изгиб для образцов Ø3-TC с объемными отношениями POF 2%, 4% и 6% составил 9.80%, 14,71% и 24,02%, а для образцов Ø2-TC – 11,76%, 16,67% и 22,55% соответственно. Аналогичные результаты были также получены Salih et al. [12], которые наблюдали снижение модуля разрыва на 17–40% для образцов, содержащих 1,5 мм, 2 мм и 3 мм POF с объемными соотношениями 2%, 3% и 4%. 3.2. Прочность на изгиб полупрозрачных бетонных панелей Нагрузка-прогиб () полупрозрачных бетонных панелей, а также эталонной бетонной панели, полученной в результате эксперимента, показана на рисунке 7.В ходе экспериментального исследования было замечено, что предельная нагрузка при изгибе, переносимая TCP-2 и TCP-3, составляла 11,38 кН и 11,69 кН, соответственно. Максимальный прогиб в середине пролета TCP-2 и TCP-3 составлял 1,60 мм и 1,84 мм, соответственно, в то время как для RCP предельная нагрузка и максимальный прогиб в середине пролета составляли 23,23 кН и 1,43 мм соответственно. Результаты показывают, что TCP-2 и TCP-3 несут предельную нагрузку на 51,02% и 49,66% соответственно, чем RCP. Тем не менее, максимальное отклонение середины пролета, наблюдаемое в RCP, составило 10.На 64% и 22,22% меньше по сравнению с TCP-2 и TCP-3 соответственно. Параметры вязкости при изгибе (коэффициент прочности при изгибе и вязкость при изгибе) были определены по графику (Рисунок 7) в соответствии с JSCE-SF4 на основе предела пригодности к эксплуатации или критерия отказа. АОЭ-СФ4 утверждает, что железобетон годен к эксплуатации до прогиба δ tb = / 150 пролета с учетом тяжелых условий эксплуатации. Основываясь на этой философии, была определена прочность на изгиб светопрозрачных и эталонных бетонных панелей, подробные сведения приведены в таблице 8.Из результатов экспериментальных испытаний было четко отмечено, что TCP демонстрирует большую деформацию без заметного падения нагрузки, что указывает на лучшую пластичность и поглощение энергии по сравнению с RCP. Это снижение хрупкости бетона или улучшение пластичности было результатом включения POF. Вязкость при изгибе была на 11,01% и 21,15% выше у TCP-2 и TCP-3, соответственно, чем у RCP. Этот вывод согласуется с результатами исследования, проведенного Salih et al.[20], которые сообщили, что включение POF улучшает пластичность бетона. Результаты также показывают, что панели, содержащие POF, демонстрируют более высокий коэффициент вязкости при изгибе по сравнению с RCP. Состояние отказа в RCP возникло внезапно после превышения предельной грузоподъемности без появления каких-либо трещин и предупреждения об отказе, в то время как полупрозрачные бетонные панели выдерживают значительную нагрузку при увеличении прогиба и показывают трещину изгиба, перпендикулярную выравниванию оптических волокон ниже нейтральная ось до отказа. 43. Анализ экспериментальных нагрузок на светопрозрачные бетонные панели Результаты экспериментального анализа нагрузок на светопрозрачные и стандартные бетонные панели представлены в Таблице 9. Напряжение-деформация при изгибе и нормальное напряжение-деформация для POF-армированного бетона и RCP представлены показаны на рисунках 8 и 9 соответственно. Обозначение панели Вязкость при изгибе (кН · мм) Коэффициент прочности при изгибе (Н / мм 2 ) 0,55 TCP-2 9,29 0,62 TCP-3 10,49 0,70 Результаты испытаний для анализа экспериментальной нагрузки (при отказе) Обозначение панели RCP TCP-2 TCP-3 -дневная прочность на сжатие 40.66 36,14 37,01 Плотность массы (кг / м 3 ) 2401,33 2345,33 2320,00 2320,00 235 кН Максимальный прогиб (мм) 1,43 1,60 1,84 Максимальная деформация (мм / мм) 0,0030 0,0036 0,0034 kN 9025 мм предельный изгибающий момент 1741.95 853,20 876,90 Максимальная реакция опоры (кН) 11,61 5,69 5,85 Максимальное напряжение изгиба (Н / мм 2 ) 4,65 905 Максимальное нормальное напряжение (Н / мм 2 ) 1,55 0,76 0,78 Максимальное напряжение сдвига (Н / мм 2 ) 2,32 1.14 1,17 Модуль упругости (ГПа) 32,26 29,36 29,23 Модуль сдвига (ГПа) 15,82 Результаты показали, что предельный изгибающий момент, передаваемый TCP, был меньше момента, поддерживаемого RCP, на 51,02% для TCP-2 и 49,66% для TCP-3. Аналогичная тенденция наблюдалась также для нагрузки опорной реакции, напряжения изгиба, нормальное напряжения и напряжения сдвига, что ссылка панель несет и, и она структурно работает лучше, чем те панели армированы POF. Однако измеренные экспериментально деформации показали, что деформация панелей, армированных POF, была выше, чем деформация панели без POF. Ясно, что все панели показали максимальную боковую деформацию величиной более 0,0030 мм / мм. Деформация была на 13-20% выше для полупрозрачных панелей, чем для контрольной панели.Это указывает на то, что, несмотря на допустимую нагрузку, включение POF улучшает рассеяние энергии и позволяет предупреждать об отказе из-за большого чрезмерного отклонения. Пластичность оптических волокон объясняется улучшенным рассеиванием энергии TCP. Кроме того, режим отказа и общий отклик панелей зависели от материала волокна. Разрушение панелей произошло до достижения предела эксплуатационной пригодности в середине пролета, / 150, обычно используемого для архитектурных элементов. Модуль упругости и модуль сдвига RCP, оцененные ACI 318, были на 9% выше, чем TCP. Модули упругости и сдвига лежат в пределах 29,2–32,2 ГПа и 14,3–15,8 ГПа соответственно. Модуль упругости и модуль сдвига являются основными параметрами при проектировании бетонных конструкций. Более высокий модуль упругости указывает на то, что бетонная панель может выдерживать более высокие нагрузки, но становится хрупкой и быстрее появляются трещины, в то время как более низкий модуль упругости указывает на то, что бетонная панель может легко деформироваться и сгибаться.На основании модуля упругости эталонная бетонная панель была более хрупкой, чем полупрозрачные бетонные панели. 4. Выводы Выводы, которые следует сделать на основании результатов испытаний механических свойств и структурных характеристик светопрозрачного бетона, следующие: (1) Было четко отмечено, что все образцы светопрозрачного бетона показали прочность на сжатие ниже, чем эталонный бетон. В среднем 28-дневная прочность на сжатие для светопрозрачного бетона была на 8–24% ниже, чем для эталонного бетона.Прочность на сжатие полупрозрачного бетона увеличивалась с увеличением объемного отношения пластиковых оптических волокон (POF). (2) Было обнаружено, что включение POF в бетон значительно снижает прочность на изгиб. Общая наблюдаемая тенденция указывает на снижение прочности на изгиб с увеличением объемного отношения POF. Прочность на изгиб в течение 28 дней была на 9–24% ниже для светопрозрачного бетона, чем для эталонного бетона. (3) Из результатов экспериментальных испытаний было очевидно, что светопрозрачные бетонные панели демонстрировали большую деформацию без значительного падения нагрузки, что указывает на лучшее пластичность и поглощение энергии по сравнению с эталонной бетонной панелью.(4) Прочность на изгиб у полупрозрачных бетонных панелей была на 11–22% выше, чем у эталонной бетонной панели. Таким образом, включение POF улучшает характеристики ударной вязкости бетона. (5) Предельная нагрузка, изгибающий момент, напряжение сдвига, нормальное напряжение и способность выдерживать изгибающее напряжение полупрозрачных бетонных панелей были на 49% –51% ниже, чем у контрольных панель. (6) Как правило, с точки зрения предельного состояния эксплуатационной пригодности и пластичности, полупрозрачные бетонные панели работают лучше, чем стандартные бетонные панели.(7) Полупрозрачные бетонные панели, разработанные в этом исследовании, подходят для применения в архитектурных стенах зеленых зданий, станциях метро, ​​в структурных фасадах банков, стен тюрем и музеев для повышения безопасности и надзора, а также безопасности. Его также можно использовать в аэропортах, метро и дорожных знаках для улучшения видимости. Доступность данных Авторы заявляют, что данные, подтверждающие выводы этого исследования, доступны в статье и дополнительных информационных файлах. Конфликт интересов Авторы заявляют об отсутствии конфликта интересов. Выражение признательности Это исследование финансировалось Комиссией Африканского союза (AUC) и Японским агентством международного сотрудничества (JICA) в рамках гранта на исследования в области инноваций в Африке, Японии и Японии 2017/2018 (Ссылка на проект: JKU / ADM / 10B) через Африку -ai-Japan Project (Африканский союз-африканские инновации-JKUAT и сетевой проект PAUSTI). Дополнительные материалы Рисунок 1: детали настройки структурных характеристик полупрозрачной бетонной панели.Рисунок 2: Определение прочности при изгибе и коэффициента ударной вязкости по JSCE-SF4. Рисунок 3: профиль нормального напряжения структурной панели / фасада. Рисунок 4: профиль напряжения сдвига структурной панели / фасада. Дополнительная таблица 1: Расчет POF для образцов из полупрозрачного бетона (кубики для испытаний на прочность на сжатие (POF Ø2 мм)). Дополнительная таблица 2: Расчет POF для образцов из полупрозрачного бетона (кубики для испытаний на прочность на сжатие (POF Ø3 мм)). Дополнительная таблица 3: Расчет POF для образцов из полупрозрачного бетона (кубики для испытания прочности на изгиб (POF Ø2 мм)).Дополнительная таблица 4: Расчет POF для образцов из полупрозрачного бетона (кубики для испытания прочности на изгиб (POF Ø3 мм)). Дополнительная таблица 5: Расчет POF для полупрозрачной бетонной панели (6% об. / Об.). Дополнительная таблица 6: экспериментальный анализ нагрузки эталонной бетонной панели. Дополнительная таблица 7: экспериментальный анализ нагрузки на светопрозрачную бетонную панель (Ø2 мм, 6% POF). Дополнительная таблица 8: экспериментальный анализ нагрузки на светопрозрачную бетонную панель (Ø3 мм, 6% POF). Дополнительная таблица 9: прочность на изгиб эталонной бетонной панели.Дополнительная таблица 10: вязкость при изгибе полупрозрачной бетонной панели (Ø2 мм, 6% POF). Дополнительная таблица 11: вязкость при изгибе полупрозрачной бетонной панели (Ø3 мм, 6% POF). (Дополнительные материалы) COOKFOX огибает Ист-Ривер с помощью 3D-формованных сборных железобетонных панелей COOKFOX One South First и Ten Grand – новейшие башни, возведенные на мегаполисе Two Trees Domino (Мэтью Марани / AN) Набережная, окружающая бывший завод по переработке сахара Domino в Бруклине, продолжает расти головокружительными темпами, и, как и в случае с DUMBO на юге, этот всплеск роста возглавляется компанией Two Trees Development – текущие проекты включают в себя реконструкцию завода по переработке сахара Domino в PAU и недавно объявленный БОЛЬШИЕ башни. В отличие от других участков набережной Вильямсбурга, где преобладают стеклянные высотки, участок Domino Sugar представляет собой крупномасштабную демонстрацию непрозрачности. Ten Grand и One South First, проект, разработанный архитектурным бюро COOKFOX, продолжает тенденцию с использованием сборных железобетонных панелей, изготовленных по индивидуальному заказу. Программно, застройка разделена на две отдельные массы – соответственно, в которых размещаются жилые и офисные функции – и покоится на трехэтажном подиуме, выступающем в качестве уличной стены целого квартала.Жилая башня Ten ​​Grand возвышается на 42 этажа и возвышается над 22-этажным Ten Grand; оба соединены стеклянным небесным мостом, расположенным на вершине Ten Grand. Производитель фасадов Сборные ворота Schüco Окна Skyline Architect COOKFOX Установщик фасадов Сборные ворота AM Архитектурные Металл и стекло Инженер-конструктор Розенвассер Гроссман Инженеры-консультанты Место нахождения Бруклин, Нью-Йорк Дата завершения 2020 Система Окна Skyline серии 1200 двойного действия с кривошипной рукояткой («наклон / поворот») Окна Skyline серии 1200 Фиксированные и фиксированные углы 90 ° Продукция Сборные панели для ворот на заказ Для фасада COOKFOX выбрала сборные железобетонные панели как для стилистических, так и для перформативных решений.«Мы оптимизировали форму для каждого солнечного воздействия, чтобы создать самозатененный перформативный фасад, который снижает приток солнечного тепла в летние месяцы», – сказал старший юрист COOKFOX Арно Адкинс. «Мы также были очень вдохновлены историей сахарного завода и физическими характеристиками сахара; форма, цвет, тень и отражательная способность. Мы спроектировали сборный железобетон с учетом этих характеристик, чтобы создать индивидуальный дизайн, связанный с историей этого места ». В результате получился набор глубоко установленных модулей со скошенными стойками и перемычками, которые немного меняются в зависимости от высоты и функционируют как предполагаемое устройство затенения. Архитектурная студия в тесном сотрудничестве с производителем Gate Precast разработала размеры и формы для бетонных панелей. Обе команды использовали индивидуальную модель BIM в Revit, что облегчило постоянный диалог и расширенную настройку панелей. «Без возможности вносить изменения в офисе архитектора в реальном времени, а затем мгновенно делиться этими изменениями с производственной группой, процесс проектирования и детализации занял бы еще несколько месяцев, что привело бы к задержке производства и доставки на объект», – сказал Gate Precast. .«Координация с командой архитекторов над этим проектом была единственным способом, которым это было возможно». Большая часть сборных жилых модулей имеет высоту 9′-9 ″ на 5′-9 ″, в то время как те, что можно найти на подиуме и коммерческой башне, по большей части, 12′-5 ″ на 10′-0 ″. Производство панелей происходило на предприятиях Gate Precast в Кентукки и Северной Каролине, где использование моделей, напечатанных на 3D-принтере, позволяло отливать почти 200 отливок на деталь – обычно стандартная форма может использоваться не более трех или четырех раз. После кислотной мойки и полировки на панелях были установлены оконные системы и остекление. Затем последовал путь за сотни миль на север, в Вильямсбург, где панели были установлены на место и прикреплены к плите перекрытия с помощью ряда стальных анкеров, соединенных с шестью стальными вставками, залитыми в бетонные панели. Сборные бетонные фасадные панели в школе Burntwood Самым ярким элементом дизайна Burntwood School являются фасетные железобетонные панели для четырех учебных корпусов. Изготовленные на литейном заводе Techrete в Линкольншире, они имеют длину 3,0 м и 4,5 м, чтобы соответствовать типичному классу и структурному модулю 7,5 м, а также позволяют составлять меньший модуль для меньшего внутреннего помещения. Изготовление панелей в контролируемых условиях позволило добиться максимального качества, минимизировать количество отходов и сократить количество работ на высоте. Обширное производство за пределами площадки также привело к повышению безопасности и скорости монтажа. Изображение любезно предоставлено Allford Hall Monaghan Morris © Роб Пэрриш Искусно оптимизированный каталог панелей для учебных заведений обеспечивает визуальные вариации за счет минимального количества форм, которые едва различимы на больших высотах и ​​более живы на боковых отметках.Панели были разработаны, чтобы обеспечить возможность атмосферных воздействий и граней для создания визуально интересного и игривого фасада, в дополнение к усиленному затемнению от солнца. Специальная бетонная смесь и отделка были разработаны с помощью Techrete для создания черных базовых панелей с слюдяными пятнами с кислотным травлением и не совсем белых с темными пятнами заполнителя, сильно травленных кислотой верхних панелей. Окончательная детализация краев капель и «вельветовой» основы также была разработана для решения проблем, связанных с пятнами и атмосферными воздействиями. Изображение любезно предоставлено Allford Hall Monaghan Morris © Роб Пэрриш В учебных корпусах используется каркас здания из монолитного бетона с наружным покрытием, основные стены лестницы и конструкция из плоских перекрытий.Новаторское использование как сборного железобетона, так и монолитного бетона позволило создать прочные, эстетически привлекательные здания без ущерба для бюджета, архитектурного замысла или краткости. «Эффектные несущие панели из сборного железобетона искусно оптимизированы для получения приятного рисунка, а не жесткого разделения. Качество, достигаемое при простой бетонной отделке, показывает, чего можно достичь в рамках ограниченного бюджета BSF». – Комментарии судей, Concrete Society Awards Источник: Архитекторы, Allford Hall Monaghan Morris Как Morphosis использовал CAD и бетон для музея Перо Архитекторы: Найдите идеальные материалы для вашего следующего проекта с помощью Architizer.Производители: зарегистрируйтесь сейчас, чтобы узнать, как вас могут увидеть ведущие архитектурные фирмы мира. Переосмысление наиболее широко используемых искусственных материалов требует творчества и мастерства. Придавая бетону форму, Morphosis Architects исследовали потенциал материала в Музее природы и науки Перо в Далласе. Музей Перо, построенный для того, чтобы превратить простой куб и цоколь в высокий рельеф, демонстрирует фасад из сборных железобетонных панелей, который является одновременно полосатым и изысканным. Элегантное решение для облицовки стало возможным благодаря компьютерному моделированию и сотрудничеству с Gate Precast из Хиллсборо, штат Техас, в качестве исследования материала, объединяющего структуру и опалубку. Изображение через Morphosis В проекте использовалась система пресс-форм из геометрических семейств, как выступающих, так и утопленных, для создания серии из 4 форм панелей в 12 шаблонах. Эти части формы были сконструированы с различными комбинациями для формирования новых панелей. Затем изготовленный по индивидуальному заказу бетонный фасад был прикреплен к металлической конструкции и стал несущим. Семейство форм использовалось взаимозаменяемо, чтобы создать поверхность, которая кажется очень изменчивой, без повторов. Вверху: компьютерное моделирование внешнего фасада здания; внизу: изображения процесса изготовления; через ворота Precast Выразительные и долговечные бетонные панели были переосмыслены с помощью текстуры, рисунка и формы. Компания Morphosis выбрала простую бетонную смесь серого цвета, без пигмента и белого цемента, понимая, что на каждой панели будут естественные пятна. 656 сборных панелей, обычно размером 8 на 30 футов (и весом до 16 000 фунтов при толщине 9 дюймов) были изготовлены с использованием резиновых форм с деревянным каркасом, чтобы снизить затраты на фасад. Торцевые панели были уникальными: сначала нужно было залить и установить короткий конец, а затем прикрепить его холодным швом после того, как длинная часть была повернута и залита. Изображения производственного процесса Gate Precast; через ворота Precast Внешний вид каменного фасада сочетается со сталью и стеклом внутреннего атриума куба.Здесь сборный криволинейный бетон был подвешен к крыше. Как внутри, так и снаружи сборный железобетон напоминал геологические образования. Профили выступов и щелей создают неровные поверхности, образующие органический фасад. Генеральный подрядчик установил панели в течение девяти месяцев, чтобы создать серию волн, которые меняются в зависимости от солнечного света и теней. Рабочие могли устанавливать от четырех до шести панелей в день на протяжении всего процесса строительства. Текстура в нижней части куба более плотная, и создается впечатление, что здание растворяется в вертикальном измерении. Изображение через Morphosis В целом башня, самая большая часть музея, состоит из 70 000 кв. Футов сборных панелей; секция плинтуса, состоящая из 220 гнутых панелей; и атриум внутри башни, содержащий 100 панелей. Процесс установки был кропотливым: инженерный отдел Gate обеспечил размер «лицевой стороны панели» для каждого угла каждой панели, чтобы геодезисты могли точно определить, где лицевая сторона панели должна находиться в правильном положении. Изображение через Morphosis Придавая бетону новую форму, музей Перо демонстрирует универсальность и технические возможности. Сочетая в себе творческий подход и мастерство, дизайн получил сертификат LEED Gold за счет переработанных материалов, используемых в бетонных панелях и локализованном производстве. Как сумма его частей, музей стал новой иконой Далласа и знаковым проектом конкретизации и строительства в современной архитектуре. Поиск производителей бетонных панелей Изучите все свои архитектурные материалы через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас .Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда. Batay-Csorba проектирует впечатляющий фасад из сборного железобетона в Торонто Часто сборный бетон является синонимом монотонной архитектуры, но не в случае нового офисного бутик-здания Batay-Csorba Architect площадью 32 000 квадратных футов в районе Liberty Village в Торонто. Проект, получивший название «(Misfit) fit», состоит из универсальных офисных помещений, расположенных на четырех из шести этажей здания, с торговыми площадями на первом этаже, садом скульптур на крыше и помещениями для проведения мероприятий, из которых открываются потрясающие виды на горизонт Торонто. При выборе материала для подгонки (Misfit) архитекторы хотели добавить к присутствию сборного железобетона в районе Торонто, не повторяя непосредственно предыдущие примеры. Вместо этого они решили заглянуть в район Либерти-Виллидж и нашли вдохновение в исторических заводских зданиях этого района. Сочленение кирпича вдоль проемов и линий крыши этих исторических построек олицетворяет экономию массового производства без однообразия, которое часто присуще сборным железобетонным конструкциям.Чтобы создать подобную артикуляцию на этом фасаде, Batay-Csorba использовал современные технологии изготовления, чтобы создать формы для двух уникальных панелей. Обе большие панели затем были разделены на шесть субпанелей, которые можно было снять, чтобы создать отверстия в фасаде. С помощью этой системы панелей и субпанелей архитекторы смогли использовать минимальное количество форм для создания максимального разнообразия в системе, подобной историческим кирпичам, которые они изучали. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
