Выноски и ссылки на строительных чертежах
Проекты зданий и сооружений содержат большое количество разнообразных чертежей, схем и текстовых документов, а на самих чертежах имеется, как правило, много поясняющих надписей и наименований элементов, маркировочных обозначений, выносок и ссылок на другие чертежи проекта. На рабочих чертежах планов, разрезов и фасадов не допускается чрезмерная детализация изображений.
Все необходимые подробности конструирования содержатся в чертежах деталей и узлов конструкций, а также выносных элементах, на которые делается сноска.
Выносной элемент — отдельное увеличенное изображение какой-либо части здания или конструкции (узла, фрагмента, фасада, плана, разреза), которое содержит необходимые подробности, не указанные на основном изображении (см. рис. 94).
ГОСТ 2.305—68* н 21.105—79 устанавливают определенные правила ссылок на другие чертежи и выполнения выносных элементов. При выполнении выносных элементов и ссылок на узлы соответствующее место на фасаде, плане или разрезе отмечают замкнутой сплошной тонкой линией (окружностью или овалом) с указанием на полке линии-выноски порядкового номера или буквенного обозначения выносного элемента (рис.
Если выносной элемент помещен на том же листе комплекта, то на полке линии-выноски проставляют порядковый номер выносного элемента узла (рис. 143, а).

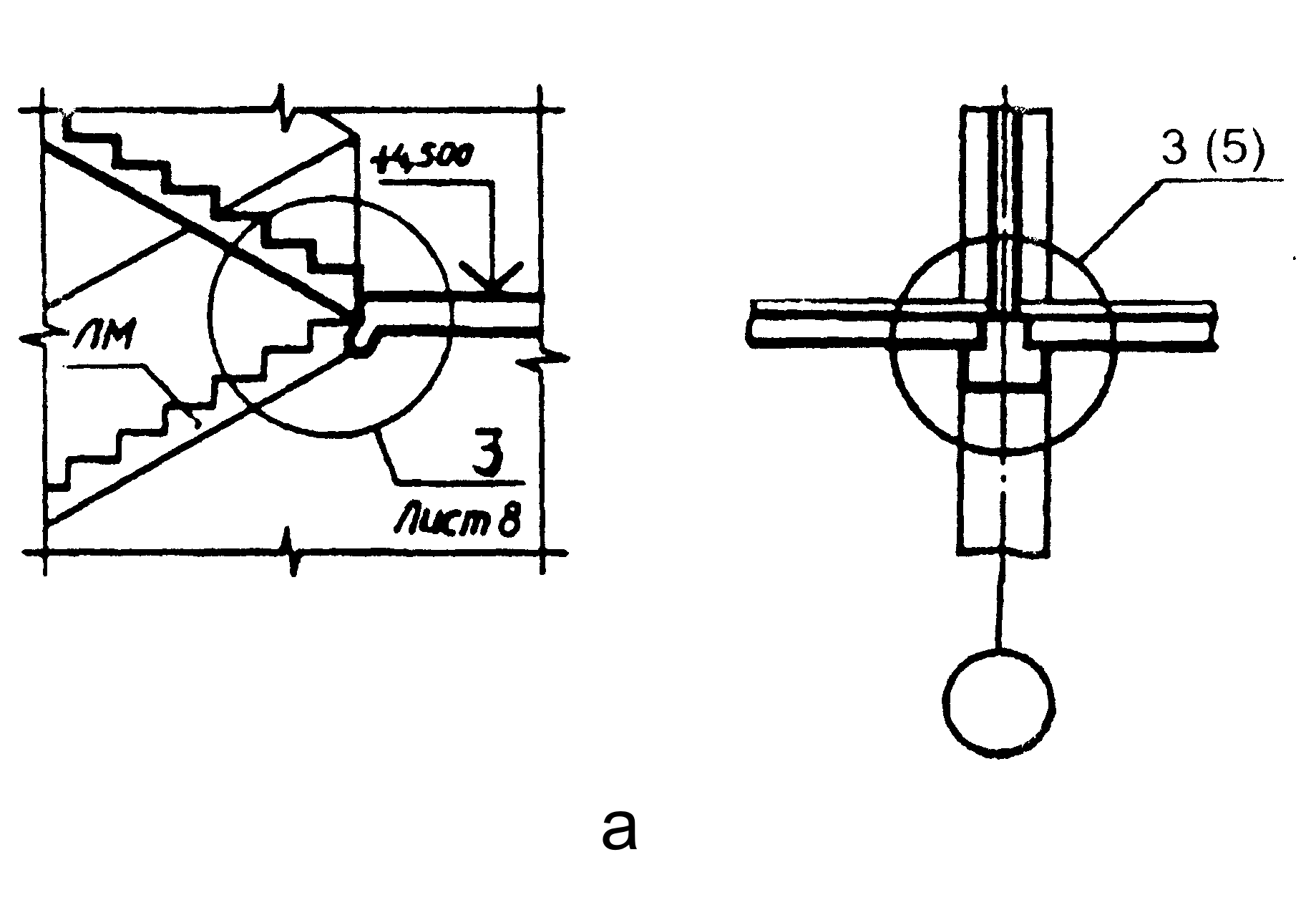

Рисунок-143. Обозначение на рабочих чертежах ссылок на выносные элементы, помещенных:
а — на том же листе комплекта, б — на другом листе того же комплекта, в — в другом комплекте, г — ссылка на типовой узел
Если изображение узла помещено на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают в скобках номер листа, на котором помещен чертеж узла (рис. 143,6).
При ссылке на изображение узла, помещенного в другом комплекте рабочих чертежей, под полкой линии-выноски кроме номера листа указывают также обозначение соответствующего комплекта рабочих чертежей (рис. 143, в). Если узел типовой, то под полкой указывают обозначение серии рабочих чертежей типовых узлов (рис. 143, г).
Изображения конструктивных узлов, отмеченных на чертеже замкнутой линией или окружностью и требующих детализации, выполняют в более крупном масштабе (выносной элемент).
У выносного элемента, на который делается ссылка, номер узла наносят в кружках диаметром 12…14 мм (рис. 144, а).
Размер цифр номера узла в 1,5…2 раза больше цифр размерных чисел чертежа.
Рисунок-144. Выноски для ссылок на конструктивные узлы:
а — маркировка узла на вынесенном изображении, б — ссылка на узел в сечении, а — нанесение ссылок на выносные элементы (узлы)
Кружки с номерами узлов помещают над их изображением и справа от них.Ссылку на узлы, которые даются в сечении, выполняют следующим образом (рис. 144, б). В месте прохождения сечения проводят короткую линию нормальной толщины s, а на ее продолжении — тонкую линию-выноску с полкой или без нее. Утолщенный отрезок линии проходит через все элементы, изображенные на узле.
На рабочем чертеже конструкции здания ссылки на выносные элементы наносят около деталируемых участков. На рис. 144, в показаны ссылки на выносные элементы узлов 10, 12 и 13 конструкции стен производственного здания, которые помещены на листе 5 того же комплекта рабочих чертежей.

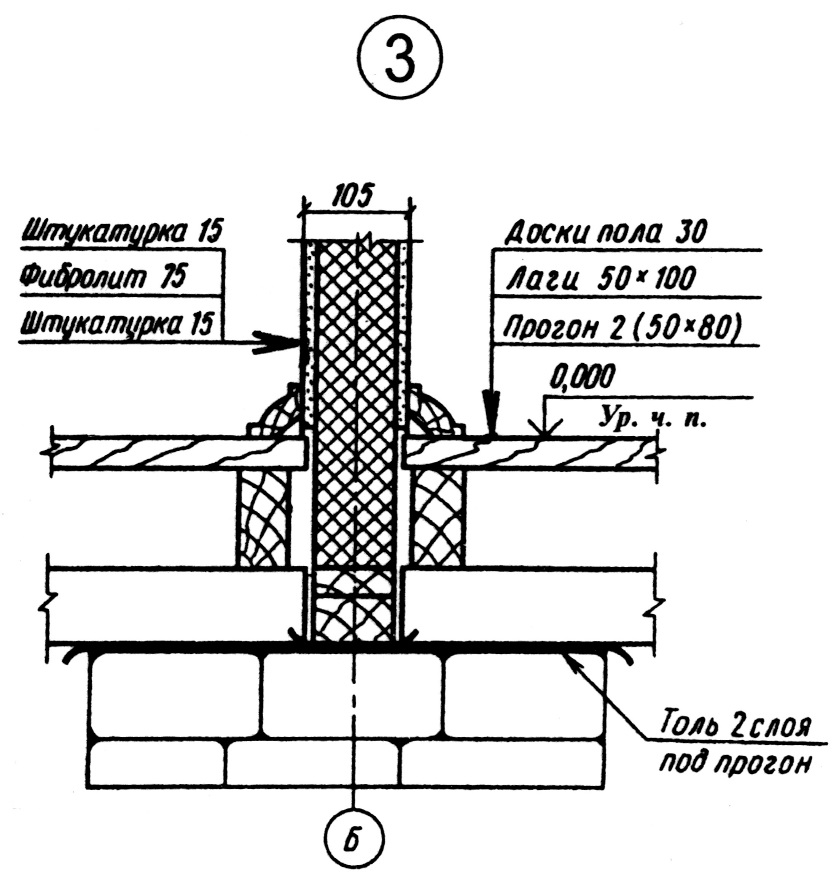

На рис. 145 изображены выносные элементы, номера которых проставлены в кружках справа сверху. Нанесены также размеры и отметки характерных уровней, на полках лнний-выносок — поясняющие надписи и другие данные.
Рис. 145. Маркировка узлов 10, 12 и 13 конструкции стен производственного здания и выносные надписи к многослойным конструкциям покрытия
К многослойным конструкциям делают выносные надписи с указанием толщины слоев (рис, 145 — конструкция покрытия).
Последовательность надписей к отдельным слоям должна соответствовать последовательности их изображения на чертеже сверху вниз или слева направо.
В том случае, если необходимо показать часть фасада или плана здания с большой детализацией, чертеж выполняют в более крупном масштабе (фрагмент), а на основном чертеже делают ссылку на соответствующие фрагменты изображения, как показано на рис.
146.
Рисунок-146. Нанесение на чертежах ссылок на фрагменты изображений:
а — фасада, б — плана
Участок изображения, по которому дается фрагмент, отмечают фигурной скобкой или линией- выноской со стрелкой и указанием порядкового номера фрагмента, а также марки комплекта чертежей и номера листа в скобках, на котором помещен чертеж фрагмента, например, фрагмент 3 АР (12). Над соответствующим фрагментом — увеличенным и детализированным изображением — в надписи указывают порядковый номер и наименование фрагмента.
