Условные обозначения вентиляции на чертежах: СТО НП “АВОК” 1.05-2006 Условные графические обозначения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения

Графические условные обозначения вентиляции на чертежах

Содержание

Проект вентиляции состоит из текстовой и графической части. Чертёж должен содержать максимум полезной информации. Для краткой подачи используются условные обозначения вентиляции: это схематичные, унифицированные значки, обозначающие отдельные элементы. Они понятны любому инженеру. Основные правила указаны в ГОСТ, СНиП, а также АВОК.

Общие сведения

Графические условные значки широко используются на всех этапах создания проекта систем вентиляции, отопления и кондиционирования. С их помощью легко передать требуемый объём информации. Они помогают лучше разобраться с проектом, быстрее проанализировать наиболее сложные участки вентиляционной трассы, не загромождают чертёж, делая его более читабельным.

Основные значки, используемые при составлении графической части, подробно описаны в ГОСТ 21.206-93 и ГОСТ 21.205-93. Эти документы не переиздавались несколько десятилетий. За это время появилось много новых элементов, условные обозначения которых не отражены данной нормативной документацией.

Из-за устарелости нормативных данных постоянно возникает неразбериха. Фирмы-производители оборудования придумывают свои буквенные и графические сокращения, чтобы обозначить неизвестные элементы. Это негативно сказывается на скорости проектирования, а также снижает коммуникацию с зарубежными организациями,

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов. Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

• П – приточная вентсистема с искусственным побуждением.
• В – вытяжная с механической тягой.
• У – завеса воздушная.
• А – устройства отопления
• ПЕ – приточка с естественным побуждением.
• ВЕ – вытяжная вентсистема с естественной тягой.
• ЛП – люки для замера основных характеристик воздушной массы.
• ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
• Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
• Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
• Размер сечения воздуховода указывается в миллиметрах.
• Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака — его числовое значение.

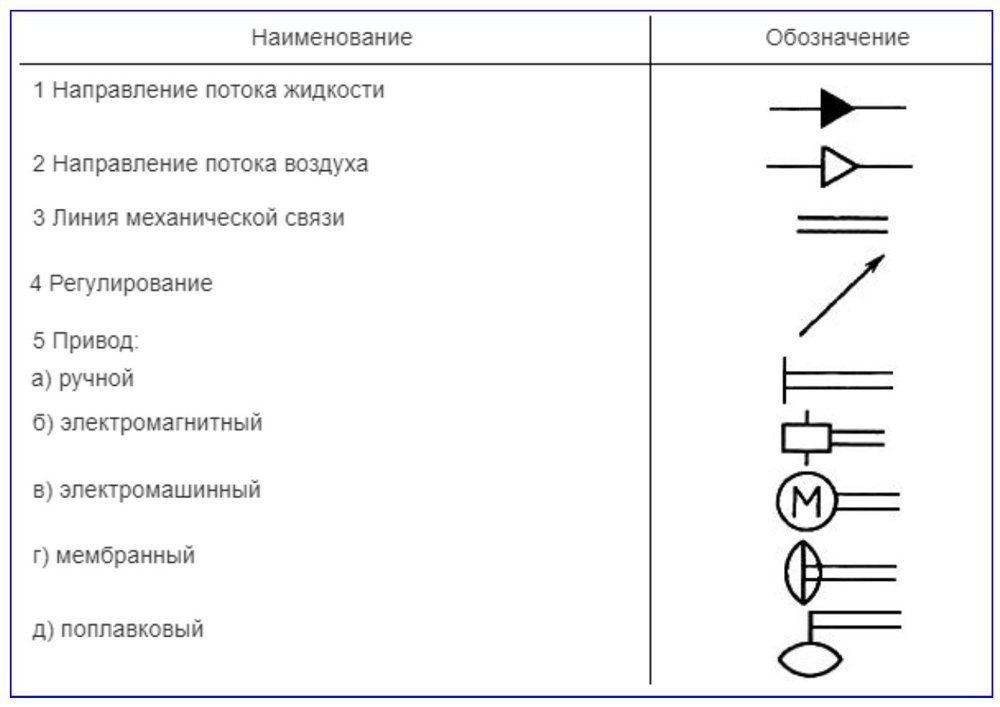

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

Основные элементы системы: воздуховоды, решётки, воздухораспределители, местная система забора отработанного воздуха обозначаются согласно таблице 3 ГОСТ 21.205:

• Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
• Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
• Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры — номер таблицы, вторые две — порядковый номер по списку.

Подведем итоги

Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.

Пример проекта

В компании «Мега.ру» вы найдёте квалифицированных проектировщиков вентсистем, которые помогут правильно рассчитать и начертить проект. Мы оказываем услуги в Москве и области, а также соседних регионах, практикуем удалённое сотрудничество. Рады ответить на все интересующие вопросы, телефоны для связи размещены на странице «Контакты».

Каждый начинающий проектировщик задавался вопросом: как на чертеже обозначаются гибкие вставки или обратный клапан, или еще что-то. Так вот, как же обозначаются элементы систем вентиляции и кондиционирования на чертежах? Тут нам на помощь приходит ГОСТ 21.205-93, ГОСТ 21.602-2003. И чтобы вы их долго не искали, предоставим таблицы и графическое обозначение в этой статье.

• Воздуховоды на чертежах
• Графическое обозначение фитингов
• Трубопроводы
• Элементы систем вентиляции на схемах и планах
• Графическое изображение вентиляторв
• Хладильная техника и другое оборудование на чертежах

Воздуховоды

Воздуховоды на плане обозначаются двумя линиями, а если воздуховод круглый, то обязательно должна быть ось, в виде штрих-пунктира. На аксонометрии все воздуховоды чертятся сплошной линией.

Фитинги

К фитингам относятся все колена, тройники, муфты, крестовины и другие соединительные элементы. Как и воздуховоды они бывают круглой формы и прямоугольной.

Трубопроводы

К трубопроводам систем вентиляции относятся теплопроводы и холодопроводы, подводящиеся к приточным установкам, прецизионным кондиционерам или другим элементам системы вентиляции. Мы выбрали условные обозначения трубопроводов на чертежах для систем вентиляции и кондиционирования. Если вам нужно обозначить трубопроводы отопительные, ищите их все в том же ГОСТе.

Теплопроводы на чертежах

Элементы систем вентиляции

К этой категории можно отнести любой клапан, лючек или что-то еще.

Вентиляторы

Вентиляторы входят в группу элементов, но мы их выделили отдельно, чтобы было проще искать.

Хладильная техника, кондиционеры и приточные установки

Здесь представлены графические обозначения сплит-систем, фанкойлов, чиллеров , конденсаторов, испарителей и других частей системы.

Очень надеемся, что данная статья принесла вам пользу и упростила вашу работу.

Источник Источник https://m-e-g-a.ru/ventilyatsiya/graficheskie-uslovnye-oboznacheniya-ventilyatsii-na-chertezhah
Источник Источник https://airducts.ru/graficheskie-oboznacheniya/

Условные обозначения систем вентиляции на схемах и чертежах

Содержание

Создание продуктивно функционирующей вентиляционной системы в помещении или всём доме – процесс сложный. Даже если хозяин дома предпочитает самостоятельно заняться установкой системы, все его действия должны основываться на точно составленных чертежах и схемах. Находясь в местах общественного назначения, на плане эвакуации во время пожара можно увидеть схематичные обозначения вентиляции.

Какая необходимость есть в вентиляции для дома? Не достаточно ли открывать окна для поступления свежего воздуха в помещение?

Вентиляция, как обязательный элемент при строительстве дома

Вместе с планом будущего дома застройщик должен предоставить чертёж систем проветривания, либо хозяин самостоятельно должен заняться решением этого вопроса, но присутствие такой системы в доме обязательно. Постоянная циркуляция воздуха способствует увеличению срока службы всего здания, снижает риски возникновения грибковых заражений на фундаменте и стенах и обеспечивает жителей дома свежим воздухом.

Не стоит беспокоиться о возможности проведения вентиляции в уже построенные дома – это допустимо, но доставит немного больше хлопот.

Системы подачи воздуха в помещение условно разделены на два вида:

• Естественная. Создаётся под действием физических свойств воздушных потоков.
• Принудительная или механическая. Подача воздуха таким образом, рассчитана на помещения большой площади, для большого количества обитателей или для общественных мест. Создаётся с помощью дополнительных, нагнетающих воздух, элементов.

Система должна охватывать не только помещения где в большинстве случаев находится человек, но и малодоступные места – чердак или подвал. Стоит учитывать и тот факт, что вся система проветривания должна не только обеспечивать приток свежего воздуха, но и отток старого.

Проектирование вентиляции

Составить чертёж, согласно которому будут производиться дальнейшие работы можно самостоятельно. Изменения необходимо будет зарегистрировать в общем плане дома. Но есть возможность приобрести готовый чертёж, у организаций, специализирующихся на установке вентиляции, а также доверить полностью дело профессионалам.

Установка комплекса приточно-вытяжных устройств в помещении требует понимания схем и условных обозначений на чертежах. Непонимание и неправильный монтаж может привести к неверной работе всего комплекса. Для того, чтобы избежать возникновения ошибок стоит понимать условные обозначения вентиляции, на чертежах и схемах, предоставленных специалистами.

Прежде чем изучать обозначения стоит разобраться с составляющими комплекса на примере принудительной системы:

• решётки инерционная и наружная;
• фильтры;
• канальные вентиляторы;
• воздуховоды;
• нагреватели и регуляторы нагрева;
• шумоглушитель;
• датчик температуры в помещении.

Создание проекта должно основываться на особенности всего здания, методах распределения воздуха и конечно пожеланиях хозяина. Наличие дополнительных элементов приводит к удорожанию всего проекта, поэтому бюджет может ограничивать или расширять возможности проекта.

Условные обозначения

Условные обозначения, которые используются в отношении вентиляционных систем, могут быть применены и к таким инженерным сооружениям, как отопительные и санитарно-технические системы, газоснабжение, энергетическое оборудование.

Основой для любой системы является воздуховод. Их существует несколько видов, которые так же различаются и обозначениями на схемах.

Наименование	Условное обозначение на схемах и чертежах	Дополнительные характеристики
Общее обозначение
Круглого сечения
Прямоугольного сечения		Вторая цифра в обозначении характеризует высоту канала
Вентиляционный канал		Вторая цифра в обозначении характеризует высоту канала
Круглого сечения		В первом случае идёт в видимую сторону, во втором в невидимую
Прямоугольного сечения		В первом случае идёт в видимую сторону, во втором в невидимую
Гибкий
Теплоизолированный
С огнезащитным покрытием		Цифры показывают предел огнестойкости
Акустическое покрытие		Может быть расположено как внутри, так и снаружи системы.

Условные обозначения воздуховодов различаются и от его предназначения. Далее указаны примеры обозначений в сечениях шахт.

Условное графическое обозначение систем вентиляции и других инженерных сооружений регламентировано ГОСТ 21.206-93 и ГОСТ 21.205-93. Развитие новых технологий и постоянное усовершенствование систем вентиляции не позволяет полностью соответствовать установленным стандартам. Поэтому часто можно встретить условные обозначения, не указанные в этих стандартах, разработанные индивидуально фирмами производителями.

Обозначения распространяются и на дополнительные элементы системы.

Наименование	Обозначения	Дополнительные характеристики
Переходы		Симметричные, ассиметричные, с прямоугольного на круглое сечение
Отводы
Колено		С лопатками и без лопаток
Раздвоения		Острое и плавное
Ответвления		Прямое, под углом, круглое, коническое

Дополнительные элементы комплекса могут быть указаны и другими обозначениями. Здесь указаны только основные.

Ядро вентиляционной системы – это приточно-вытяжные устройства, установленные в её конструкции. Эти предметы также имеют свои условные обозначения.

Наименование	Обозначение	Дополнительные характеристики
Отверстие, выпускающее воздух
Отверстие, производящее забор воздуха
Воздухораспределители приточные		Круглые, 1-2-3-4 сторонние
Воздухораспределители вытяжные		Круглые, 1-2-3-4 сторонние
Горизонтальный распределитель		Односторонний
Распределитель		Многосторонний
Распределитель		С наклонными струями

Выбор системы

Теперь, когда основные схематичные обозначения элементов вентиляционной системы дома стали знакомы, пора приступать к установке. Но на каком способе обеспечения помещения воздухом остановить выбор естественном или приточно-вытяжном? Большинство сегодня, благодаря не только распространению приточно-вытяжных систем, но и благодаря повышенной продуктивности останавливают свой выбор на этом виде. Основное отличие этих двух – это стоимость. Установка нагнетающих систем обойдётся хозяевам в значительную сумму, но её использование позволит создавать благоприятную обстановку в помещении за кратчайшие сроки. Помимо этого, стоит учесть и тот факт, что нагнетающая конструкция в выключенном состоянии обеспечивает естественную вентиляцию помещения.

При необходимости настройки такой системы могут быть изменены согласно предпочтениям хозяев. В холодное время года, поступающие потоки могут быть предварительно нагреты, проходя по воздуховодам, прежде чем достигнуть помещения, а в жаркое наоборот охлаждены. Помимо регулировки температуры воздух проходит также и фильтрацию.

Расчёт расходных материалов и установка

Прежде чем производить расчёт нужно твёрдо определиться с видом системы. Стоит учитывать, что при естественном движении 300 м³/час воздуха потребуется канал, сечение которого составит 250х400. При механическом же способе такой же объём потребует канала 160х200 в сечении.

Далее необходимо определиться с местом установки элементов комплекса. Стоит учитывать возможность дальнейшего декорирования вентиляционных каналов или их маскирования, привлекательность. Металлические трубы, свисающие с потолка, не отличаются привлекательностью. Приточно-вытяжная система также требует отдельного места, где будет установлен основной механизм.

Далее необходимо произвести расчёт, в соответствии со всеми конструктивными особенностями помещений.

Наличие печи или камина в доме – это не только обеспечение дома теплом, но и дополнительная естественная вентиляция помещения. Использование этих приборов на протяжении многих веков позволило людям создать целую систему вентиляции в доме. Приток свежего воздуха производится посредством открытых окон или дверей, поэтому плотные стеклопакеты могут препятствовать этому процессу. Под действием различных температур воздуха создаётся естественная тяга. Увеличивать или уменьшать силу тяги могут также ветреная погода на улице, наличие препятствий и поворотов между поступающим и выходящим воздухом.

Естественный приток может быть создан и благодаря установке приточных клапанов. Они присутствуют в современных пластиковых стеклопакетах. Также дополнительно можно установить такие клапаны в стенах. Главный недостаток такой системы – отсутствие контроля и невозможность регулировки.

Установка вентиляционной системы в доме позволит дышать полной грудью его жителям, сохранит стены и фундамент. А на каком способе обеспечения свежим воздухом остановиться – выбирать только его хозяевам. Главное, в установке системы – понимание чертежей, схем и условных обозначений элементов конструкции.

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

https://strojdvor.ru/ventilyaciya/elementy-sistem/uslovnye-oboznacheniya-ventilyacii/
https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Знакомство с символами ОВКВ — Академия МЕР

Глава № 5. Знакомство с символами ОВКВ

Чтобы понять, как читать чертежи ОВКВ, вы должны понимать дорожные знаки (символы ОВКВ). Они варьируются от одного инженера к другому, но есть некоторые сходства, которые помогут вам понять различия. Символы HVAC работают как знакомые вам дорожные знаки; они позволяют вам определить их значение по визуальному значку или изображению с очень небольшим использованием слов.

Уличные знаки

Без символов HVAC рисунки были бы переполнены словами и предложениями в попытке объяснить то, что легко объяснить с помощью символа.

Имеются символы для всех видов оборудования, специальных воздуховодов, компонентов трубопроводов и других профессий. Символы — это негласный язык в строительной отрасли. Они передают смысл без слов или в сочетании с сокращениями.

На механических чертежах должна быть легенда символов.

Обозначения HVAC Обозначения

Вы обнаружите, что не существует отраслевого стандарта и что символы могут варьироваться от одного инженера к другому. Часто, если они используют одну и ту же программу CAD и символы, которые являются стандартными для программы, вы увидите сходство.

Пусть вас не смущают вариации одного и того же символа от чертежа к чертежу. Сосредоточьтесь на том, что символ пытается передать.

Символы приточного, возвратного и вытяжного воздуха

Следующие символы часто используются на механических чертежах, чтобы указать, какой тип воздуха находится в воздуховоде или какой тип распределения воздуха имеется в виду.

Наиболее распространенными являются подача, возврат и выхлоп . «X» в квадратной или круглой форме указывает на приточный воздух, а одна диагональная линия указывает на возвратный воздух.

Символы приточного, возвратного и вытяжного воздуха

Следующие символы указывают на тип воздуха, а также на тип вертикального воздуховода. Подъемный воздуховод – это тот, который проходит через пол. Сплошная линия указывает на то, что воздуховод идет вверх, а пунктирная линия указывает на то, что воздуховод идет вниз.

Подача Обратная Вытяжка

Стояки воздуховодов в шахтах

В многоэтажных зданиях вполне вероятно, что у вас будет шахта, которая обычно представляет собой ограждение из гипсокартона, огнестойкое, чтобы позволить инженерным сетям, включая воздуховоды ОВиКВ, проходить с одного этажа на другой. еще один. Когда воздуховод выходит из шахты или входит в нее, требуется противопожарный клапан или комбинированный противопожарный/дымовой клапан, чтобы предотвратить распространение огня или дыма с одного этажа на другой.

Глядя на шахту, вы можете определить, в каком направлении проходит воздуховод, независимо от того, сплошные линии или пунктирные. Сплошные линии указывают, что воздуховод идет вверх, а пунктирные линии (скрытые линии) указывают, что воздуховод идет вниз.

Подача Возврат Выхлопной Вал

Опять же, чтобы различить, в каком направлении идут вышеупомянутые воздуховоды, вам нужно только помнить правила, управляющие скрытыми линиями. Шахты с левой стороны показывают скрытые линии (штриховые линии) в стояке, указывающие на то, что шахта направлена ​​вниз, в то время как шахты справа показывают сплошные линии, указывающие на то, что это стояки воздуховодов, идущие вверх.

На рисунке выше показано, как выглядит прямоугольный воздуховод в каждом случае, а на рисунке ниже показана круглая часть воздуховода, которая поднимается вверх и вниз. Круглый стояк воздуховода опускается с левой стороны, как показано пунктирными линиями, а другая сторона поднимается, как показано сплошными линиями.

Круглый стояк воздуховода

Распределение воздуха

Устройства распределения воздуха используются на концах ответвлений воздуховодов или вставляются сбоку воздуховодов для выпуска воздуха из воздуховодов или в них. Решетки распределения воздуха, регистры, диффузоры и линейные направляющие выбираются таким образом, чтобы обеспечить надлежащее рассеивание воздуха в помещении на основе приемлемых критериев шума, расстояния и формы выброса. Стрелки показывают направление воздушного потока. Подача показана стрелкой, выходящей из воздушного диффузора, а возврат и выпуск показаны стрелкой, указывающей на решетку.

Приточная обратная вытяжная решетка

Приточная обратная вытяжная решетка

Стрелки показывают направление воздушного потока. Подача показана стрелкой, выходящей из воздушного диффузора, а возврат и выпуск показаны стрелкой, указывающей на решетку.

Распределение воздуха

Ниже приведен пример того, как это может выглядеть на чертежах. Обратите внимание, что разные инженеры будут использовать разные символы. На изображении ниже показаны символы, обозначающие устройства подачи, возврата и вытяжки воздуха.

Распределение воздуха

Решетки распределения воздуха, регистры и диффузоры часто имеют аббревиатуру, которая соответствует графику распределения воздуха на чертеже, где указано оборудование, что определяет марку и номер модели для каждой детали и указывает CFM.

Схема воздухораспределения

 Обозначения воздуховодов

Большинство воздуховодов изображаются либо в одну, либо в две линии. Существуют также различные типы воздуховодов, которые имеют свои собственные символы, например, гибкий воздуховод, который часто изображается волнистой линией.

Символы Гибкий воздуховод

Воздуховоды могут иметь внутреннюю облицовку по акустическим или тепловым причинам, то есть для уменьшения передачи звука или для уменьшения потерь или притока тепла. Обычно это обозначается пунктирной линией внутри пары сплошных линий.

Футерованный воздуховод

В проектах по модернизации, когда существующий воздуховод необходимо удалить, символ, указывающий на это, обычно представляет собой диагональную решетку, как показано ниже. Труд должен быть включен в вашу смету, чтобы удалить этот воздуховод.

Демонстрационный символ воздуховода

Когда существующий воздуховод удаляется, как показано выше, но не все существующие воздуховоды удаляются, появляется символ, указывающий точку, в которой существующий воздуховод на одной стороне линии остается, а воздуховод на другая сторона линии удаляется (демонстрация)

Точка сноса

Когда новый воздуховод присоединяется к существующему воздуховоду, инженеры отмечают это с помощью символа точки соединения. Отличие нового воздуховода от старого также можно определить по типу используемой линии. Пунктирные, пунктирные или тонко нарисованные линии указывают на существующие воздуховоды, а сплошные линии указывают на новые.

POC Ductwork

Прокладка воздуховодов через здания часто требует, чтобы они поднимались или опускались, чтобы обойти препятствия. Это обозначено стрелкой и буквой; R (подъем), D (падение). В качестве оценки листового металла вы должны добавить пару углов (изгибы под 45 градусов) или смещенный фитинг.

Воздуховод вверх и вниз

Воздуховод специального типа используется для предотвращения передачи вибрации и шума вниз по воздуховоду от источника. Гибкая секция воздуховода используется для оборудования, но есть и специальные гибкие секции, используемые для сейсмических разрывов.

Гибкое соединение

Клапаны

Противопожарные клапаны

Противопожарные клапаны показаны пунктирной или сплошной линией, проходящей через воздуховод в точке, где он проходит через противопожарную стену, со сплошным ромбом, квадратом или другой формой, часто с аббревиатурой FD (противопожарный клапан), как показано ниже.

Противопожарная заслонка

Противопожарная заслонка

Это комбинация двух типов защитных заслонок: противопожарной заслонки, защищающей от пожара, и дымовой заслонки, закрывающей воздух за счет моторизации заслонки.

Противопожарная заслонка дыма

Заслонки объема

Воздух в системе HVAC требует балансировки, чтобы воздух попадал в помещение в том количестве, которое было задумано инженером. Демпферы объема показаны в виде различных прямых линий, перпендикулярных воздуховоду с небольшой ручкой.

Символ объемной заслонки

Автоматические заслонки управления

Для автоматического управления заслонками необходим привод, который будет модулировать, открывать или закрывать для выполнения некоторых функций системы HVAC.

Заслонка с автоматическим управлением

Разное оборудование

В воздуховод будет вставлено различное оборудование HVAC. Обязательно ознакомьтесь с тем, что обозначает каждый символ, поскольку часть оборудования, установленного в воздуховоде, часто требует переходов или специальных соединений. Как показано ниже, для этого встроенного змеевика, который больше воздуховода, потребуются два перехода.

Змеевик, установленный в воздуховоде

Змеевик, установленный в воздуховоде Обозначение

Следующий символ представляет собой часть оборудования, в данном случае нагревательный змеевик, как показано красным прямоугольником на изображении ниже, но это может быть змеевик любого типа.

Один из способов сказать, что это катушка, это то, что к ней прикреплены трубы. Обычно вы видите две трубы, входящие в змеевик, но инженер решил показать только одну из двух труб.

Внутриканальные нагревательные змеевики

Символы для типичного терминала VAV и воздуховода

На изображении ниже показан типичный терминал VAV (переменный объем воздуха). настройка термостатов.

ВАВ Коробка

Этот символ обозначает часть оборудования, в данном случае распределительную коробку переменного объема воздуха с футерованной камерой статического давления. VAV подает различное количество воздуха на диффузоры в зависимости от настройки термостата и текущих условий в помещении. Это также может представлять клеммную коробку CAV (постоянный объем воздуха).

Символы Терминал VAV и воздуховод

Точка соединения (POC). Это указывает, где новый воздуховод соединяется с существующим воздуховодом. Все, начиная с этого момента, является новым, и все, что было до этого, существует. Часто новый воздуховод показан темными линиями, а существующий — светлым. Кроме того, иногда (N) новый воздуховод включает (N) перед своим размером, чтобы указать, что он новый.

POC Point of Connection

Как мы узнали выше, буква «X» в рамке относится к приточному воздуху, поэтому здесь речь идет о диффузорах приточного воздуха. Это также показывает, что диффузор SA (приточный воздух) выдувает воздух в четырех (4) направлениях, как показано стрелками.

Распределение приточного воздуха Символ

Демпферы объема используются для балансировки системы таким образом, чтобы через диффузор в помещение подавался правильный объем воздуха (CFM).

Демпфер объема

Терминал VAV (переменный объем воздуха). Это часть оборудования, приобретаемая у поставщика и производимая компаниями Titus, Metal Aire, Krueger или аналогичными. Этот терминал VAV регулирует объем воздуха, подаваемого в помещение, в зависимости от потребности термостата.

Терминал VAV

Решетка возвратного воздуха со звуковым чехлом. Эта решетка обеспечивает возврат воздуха из помещения обратно на чердак, где он будет возвращаться в систему за счет отрицательного давления, создаваемого системой HVAC. На решетках возвратного воздуха имеется звуковой чехол или кусок облицованного листового металла с отводом для предотвращения переноса шума в другие помещения.

Решетка возвратного воздуха

Термостат

Термостат регулирует температуру в помещении и управляет оборудованием HVAC. Символ термостата часто представляет собой просто круг с буквой «Т» внутри, как показано ниже. Показанный ниже термостат управляет блоком VAV.

Символ термостата

Указание на снос

Элементы, заштрихованные, как показано на этом рисунке, указывают на элементы проекта модернизации, которые необходимо удалить. Это показывает два вентилятора и воздуховод, которые необходимо демонстрировать и удалить.

Разрушение

Метки оборудования

Это специальные символы, которые определяют оборудование по аббревиатуре и номеру. Это помогает связать воедино список оборудования, в котором перечислено все оборудование с метками, которые могут быть расположены где-то на планах этажей, чтобы показать, где это оборудование находится внутри или снаружи здания. Этот ярлык оборудования (AC-1) обозначает кондиционер №1.

Обозначение оборудования

Примечания к чертежам

В чертежах будут использоваться пронумерованные теги, которые относятся к столбцу пронумерованных примечаний, которые могут быть не на одной стороне чертежей. Размещение описания или примечаний непосредственно на чертеже рядом с элементом может сделать рисунок беспорядочным и трудным для чтения, проще поставить небольшой номер рядом с элементом, на который ссылается примечание.

Обозначения примечаний к чертежу

Обозначения выносного элемента и вида в разрезе

Как упоминалось ранее, это дорожные знаки, указывающие направление другого чертежа, на котором доступен вид узла или разреза. Эти специальные символы обозначают, какой еще чертеж необходимо просмотреть, чтобы более подробно понять область, на которую он ссылается.

Обозначения деталей и сечений

Подпишитесь на информационный бюллетень

Далее следует глава №6 «Рисование масштабов», чтобы узнать, как масштабы влияют на ваш взлет и как читать масштабы, включая метрические шкалы.

• Глава №1 – Общий вид чертежей
• Глава №2 – Архитектурные чертежи
• Глава №3 – План, фасад, виды в разрезе и детали
• Глава №4 – Механические чертежи ОВКВ Символы
• Глава №6. Рисование шкал (как читать шкалы, включая метрические шкалы)
• Глава № 7 – Чертежи листового металла

Символы и значения HVAC | EdrawMax

Группа контента Edraw

Вы хотите сделать свой план HVAC?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о символах HVAC и о том, как использовать символы HVAC. Просто попробуйте бесплатно прямо сейчас!

Попытайся Свободно

План HVAC иллюстрирует расположение и функционирование различных узлов и оборудования для отопления, вентиляции и кондиционирования воздуха в здании, доме или любом другом учреждении. Мы используем символы HVAC для представления оборудования и машин в плане HVAC. Здесь вы узнаете о различных типах и преимуществах символов HVAC . Узнайте, как использовать и найти эти символы для создания плана HVAC. Мы также поговорим об особенностях EdrawMax и о том, как вы можете рисовать персонализированные символы HVAC.

1. Что такое символы HVAC

Аббревиатура HVAC расшифровывается как отопление, вентиляция, кондиционирование. План HVAC представляет собой схематическую диаграмму, которая визуально представляет структуру и компоненты механических систем, установленных в зданиях, домах и других учреждениях для обеспечения теплового комфорта, кондиционирования воздуха и улучшения качества воздуха. Мы используем символы HAVC для изображения расположения устройств, вентиляционной сети и других компонентов системы HVAC. Системы HVAC в основном используются в корпоративных и жилых зданиях и на промышленных предприятиях.

Целью использования символов HAVC является разработка точного плана HVAC, который будет удовлетворять экологическим требованиям к комфорту за счет корректировки условий наружного воздуха. Существует два распространенных типа планов HVAC. Мы используем централизованный план HVAC, когда хотим разместить систему вдали от дома или здания. Для подачи кондиционированного воздуха используются воздуховоды. Местные системы HVAC обычно располагаются рядом с кондиционируемой зоной или внутри нее с требованиями к воздуховодам.

Существуют различные преимущества использования символов HAVC для создания плана перед проектированием механической системы. С помощью символов HVAC вы можете проиллюстрировать размер, положение и тип каждого более эффективного компонента. Надлежащий план HVAC поможет вам снизить счета за электроэнергию и создать лучшую систему вентиляции для изменчивости температуры. Вы также можете получить более чистый воздух и удаленный доступ для использования планов HVAC.

Символы ОВКВ:

Символы HVAC отображают расположение устройств, вентиляционной сети и других компонентов системы HVAC.

2. Типы символов HVAC

Мы используем различные символы HVAC для разработки принципиальных схем проводки и принципиальных схем, чтобы показать компоновку и механизм работы систем HVAC. Выбор символов для использования в плане HVAC зависит от конфигурации здания или дома и желания владельца. Некоторые из универсальных символов, используемых во всех схемах HVAC, – это воздуховоды, фильтры, приточные вентиляторы, электрические устройства и элементы управления. Мы разделяем символы HVAC на четыре типа в зависимости от их назначения, дизайна и типа здания. Вот четыре типа Символы HVAC .

• ОВКВ
• климатическое оборудование
• Воздуховоды ОВКВ
• Средства управления и оборудование HVAC
• Символы оболочки стены HVAC
• Символы дверей и окон HVAC

2.

1 Символы элементов управления HVAC

Символы управления HVAC иллюстрируют компоненты и устройства, которые управляют механизмом отопления, вентиляции и кондиционирования воздуха, с силовыми соединениями и регуляторами. Мы используем эти символы, чтобы показать давление газа и воды или представить переменное управление в системе HVAC для регулировки скорости и крутящего момента двигателя. Некоторые из этих символов в основном используются на принципиальных схемах для обозначения потока управляющей жидкости и электрического модуля, управляющего системой. Вот некоторые символы управления HVAC.

• Температура : Показать текущую температуру системы или помещения.
• Влажность : Покажите устройство для измерения влажности.
• Давление : Измерение текущего давления в системе и отображение его значения.
• Напряжение : Измерьте напряжение в системе.
• Ток : Измерение электрического тока в системе.
• Таймер : Размещается там, где нам нужно поставить таймер или выполнить обратный отсчет.

Температура

Влажность

Энтальпия

Давление

Поток

Скорость

Напряжение

Текущий

Вращение

Легкий

Вибрация

Таймер

Текущий

Сила

Качество воздуха

Уровень

Конечный переключатель

Дым

Подключение питания

точка ввода/вывода

Актуатор

Соединительная линия

Этикетка

Источник: EdrawMax

2.2 Символы оборудования HVAC

Символы оборудования HVAC изображают электрические изделия, устройства и оборудование, используемые для их подключения к системе HVAC. Мы используем эти символы HVAC для визуального представления всех основных и второстепенных компонентов и продуктов в плане HVAC. Оборудование включает в себя обычные устройства, такие как вентиляторы и воздушные фильтры для более качественного воздушного потока.

Он также включает внешние продукты, такие как блоки DX и осушители. Перед созданием плана HVAC вам необходимо иметь базовые знания об этих символах. Вот некоторые символы оборудования HVAC.

• Лопасти вентилятора : В основном вытягивается везде, где вентилятор или вытяжка должны быть размещены на плане HVAC.
• Глушитель : в основном размещается на двигателе для снижения уровня шума.
• Конденсатор : Жизненно важная часть любого плана HVAC; это теплообменное оборудование, которое может конденсировать пар в жидкость.
• Осушитель
  : жизненно важная часть любого плана HVAC; это теплообменное оборудование, которое может конденсировать пар в жидкость.
• Глушитель : Усовершенствованная форма глушителя, которая может быть включена в любое устройство для подавления его шума.
• Фильтр : пористое устройство для удаления примесей или твердых частиц из жидкости или газа, проходящего через него.

Насос

Ротационный насос

Центробежный насос

Поршневой насос

Винтовой насос

Поклонник

Центробежный вентилятор

Лопасти вентилятора

Удалитель влаги

Глушитель

Глушитель 2

Конденсатор

Воздушный фильтр

Сушилка

Змеевик

Вытяжка

Глушитель

Клапан регулировки объема воздуха

Фильтр

Регулятор

Обогреватель

Поверхностный воздухоохладитель

Увлажнитель

Высокоэффективный фильтр

генератор озона

Первичный фильтр

Воздушный компрессор

Кислородный фильтр

генератор озона

Мембранная прозрачная коробка

Вакуумный насос

Клапан

Вакуумметр

Сепаратор пара

Система наддува

Система осушения

Бустерный вентилятор

Система предварительного нагрева

Сопло

Паровой котел

Насос холодной воды

Клапан потока

Водяная башня

Приточная решетка

Трубопроводная сеть

Охлаждающая спираль

Решетка обратного воздуха

Трубопровод

Зональный демпфер

Внешний воздуховод

Вентилятор

Ресивер хладагента

Чиллер

Вентилятор Аксии

Дверь доступа

Источник: EdrawMax

2.

3 Символы воздуховодов ОВКВ

Воздуховод HVAC является неотъемлемой частью центральных систем HVAC. Мы используем символы воздуховодов, чтобы проиллюстрировать воздуховоды и коробки Vav на плане HVAC. Большинство символов воздуховодов в основном представлены одной или двумя линиями прямоугольной формы. Мы используем воздуховоды по тепловым и акустическим причинам для увеличения и уменьшения тепла или холода. Когда мы составляем планы HVAC, мы вносим различные изменения, включая добавление или удаление воздуховодов в системе. Существуют также различные типы воздуховодов, например, те, которые используются для уменьшения вибрации или для сейсмических разрывов. Вот некоторые символы воздуховодов HVAC.

• Прямой воздуховод : I-образная прямая труба, устанавливаемая в воздуховод.
• Изгиб под углом : Изгиб дороги, реки, дорожки или гоночной трассы. Он имеет Г-образную форму и устанавливается в местах изгиба.
• Трехходовое соединение : Устанавливается, когда один вход разделен на три сегмента.
• Y-образное соединение : Имеют 2 плеча одинакового размера.
• Переход : Процесс или период перехода от одного состояния или состояния к другому. Оборудование размещается там, где одно состояние в трубе меняется на другое.
• Поставка : Устанавливается на подачу системы воздуховодов.

Прямой воздуховод

Митра изгиб

Митра изгиб 2

Митра изгиб 3

Митра изгиб 4

Переменный изгиб

Переменный изгиб 2

Отводной воздуховод

Отводной воздуховод 2

Соединение снизу

Соединение вверх

3-полосная развязка

Y-образный перекресток

Скошенный переход

Переход

Смещение перехода

Поставлять

Возвращаться

Гибкое соединение 1

Гибкий соединитель

Вертикальный воздуховод

коробка VAV

Скользящая заслонка

Демпфер

Источник: EdrawMax

2.

4 Элементы управления HVAC и символы оборудования

Символы управления и оборудования HVAC изображают устройства и системы с функциями управления, такими как пропеллерный вентилятор с регулятором скорости. Это общие символы, используемые во всех типах планов HVAC. Большинство этих символов представляют продукты с вентиляторами и контроллерами. Многие устройства поставляются с контроллерами в системе HVAC, потому что внешняя и внутренняя среда здания или дома регулярно меняется, и мы должны настроить систему для повышения комфорта. Вот некоторые символы управления HVAC и оборудования.

• Тепловентилятор : Устанавливается в определенных местах (блоках) для обогрева.
• Пропеллерный вентилятор : часть системы вентиляции, пропускающая воздух.
• Демпфер : Тип устройства, обладающего подавляющим или подавляющим эффектом. Устройство имеет ингибирующие эффекты, которые регулируют и перенаправляют поток воздуха.
• Клапан : Размещается в любом месте плана HVAC, чтобы включать/выключать поток в трубопроводе.
• VSD : Отверстие в стене, разделяющей две нижние камеры сердца. Это устройство с переменной скоростью, которое разделяет две камеры и регулирует скорость потока.
• Стрелка потока по трубе : Показывает направление, в котором любая жидкость или газ течет по трубопроводу.

воздуховод

Возвратный канал

Возвратный канал 2

Приточный воздуховод

Канал подачи 2

2-вентиляторные секции

3-вентиляторные секции

4-вентиляторные секции

ВАВ коробка

Коробка ДД ВАВ

Корпус катушки вентилятора

Тепловентилятор

Центробежный вентилятор

Пропеллерный вентилятор

Лопастной осевой вентилятор

Демпфер

Фильтр

Станция воздушного потока

Увлажнитель

Катушка Htg/Clg

Насос

Клапан

Задвижка

Расходомер воды

Чиллер

Градирни

Паровой котел

Оборудование

ВСД

Начинать

Боковая труба

Труба сверху вниз

Сторона к нижней трубе

Стрелка потока трубы

Источник: EdrawMax

2.

5 Символы оболочки стены HVAC

Наиболее типичными элементами планировки офиса являются стены. Внешние стены представлены более толстыми линиями, тогда как внутренние стены представлены более тонкими линиями. Иногда между ними нет заметной разницы. Вместо одной сплошной линии внешние стены могут быть представлены черным контуром или двойными линиями.

Стена

Вертикальная стена

Изогнутая стена

Навесная стена

Пространство

L-пространство

Т-пространство

Комната 1

Комната 2

Комната 3

Пилястра

Прямоугольная колонна

Круговая колонка

Луч

Происхождение сетки

Линия сетки

Источник: EdrawMax

2.6 Символы дверей и окон ОВКВ

Двери напоминают большие пространства между стенами, с изогнутой линией, указывающей, в какую сторону будет открываться дверь, и обеспечивающей зазор. В зависимости от их дизайна и функций они могут выглядеть по-разному на планах этажей.

Окна изображены так, как если бы они были частью стен.

• Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
• Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
• Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.

Окно

Открытое окно

Открыть окно 2

Открыть окно 3

Планерное окно

Окно створки

Эркер

Двойное створчатое окно

Открытие

Дверь

Двойная подвесная дверь

Двойная дверь

Неровная дверь

Противоположная дверь

Дверь-вертушка

Раздвижные двери

Раздвижная дверь

Двойная раздвижная дверь

Через дверь

Би складная дверь

Двойная двустворчатая дверь

Раздвижная стеклянная дверь

Верхняя дверь

Окно в сад

Источник: EdrawMax

3.

Где найти символы HVAC

Было бы полезно, если бы у вас были правильные символы HVAC для создания точного плана HVAC с подробностями и четким представлением каждого компонента. Вы можете легко найти символы HVAC в библиотеке символов EdrawMax.

Вы можете легко найти символы HVAC в библиотеке символов EdrawMax . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания HVAC или любой другой диаграммы. Вы можете найти нужные символы в EdrawMax и щелкнуть план HVAC. Перейдите в категорию HVAC и используйте простое перетаскивание, чтобы добавить любой символ, который вы хотите.

EdrawMax HVAC Символы:

EdrawMax — лучший ресурс для символов HVAC, здесь вы можете найти сотни символов HVAC. Просто перетащите, вы можете легко создать план HVAC.

4. Как использовать символы HVAC

Следуйте этим инструкциям, чтобы научиться использовать символы HVAC и легко создавать дополнительные символы HVAC с помощью EdrawMax.

4.1 Как использовать символы HVAC в EdrawMax

Вместо того, чтобы тратить время на рисование символов или значков ОВК на бумаге, вам следует найти способ легко разработать план ОВК. EdrawMax хорошо оснащен для разработки плана HVAC.

Шаг 1 Войти в EdrawMax

Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax, но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите « Engineering » и найдите «9».0169 Building Plan », и нажмите « HVAC Plan », затем откройте новый холст или просто откройте встроенный шаблон.

Шаг 2. Выберите символы макета офиса

В отличие от физического рисования, EdrawMax помогает легко создать HVAC. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы HVAC в библиотеках символов на левой панели инструментов. Вы можете нажать на кнопку “ + “, чтобы открыть новый холст для создания вашего HVAC. В левой части холста вы увидите библиотеку символов с множеством символов HVAC. Вы можете искать определенные символы в строке поиска.

Шаг 3 Перетащите

Как только вы найдете нужные символы HVAC, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, подходящий масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. После завершения работы с HVAC вы можете легко экспортировать свой файл или поделиться своим дизайном. Узнать больше Справочник по плану HVAC здесь, если необходимо.

4.2 Как создать больше символов HVAC в EdrawMax

EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы. Выполните следующие действия, если вы не можете найти нужные символы HVAC или хотите создать свои символы для создания схемы.

Шаг 1 Инструмент «Найти символ»

Если вы не можете найти какой-либо символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», инструмент «Перо» и инструмент «Якорь», чтобы нарисовать свои персонализированные символы HVAC. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.

• Выберите « Symbols » на верхней панели инструментов;
• Используйте “ Pencil Tool “, “ Pen Tool “, “ Anchor Tool “, чтобы создать символ сада с самого начала;
• Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать символы.

Шаг 2.

Создание символов HVAC

При создании макета офиса убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим символам макета офиса. Выполните следующие шаги, чтобы нарисовать идеальные символы макета офиса.

• Сделайте значок пожарной лестницы и инфраструктуры квадратным, а предупреждающий или опасный символ — круглым.
• Вы можете использовать различные стили пера, чтобы сделать разные части вашего символа.
• Убедитесь, что иллюстрация внутри фигуры не перекрывает ее.
• При создании значка используйте правильный цвет для представления значка, например, красный для огня, желтый и белый для предупреждения и зеленый для точек входа и выхода.

Шаг 3 Импорт символов HVAC

За исключением создания новых символов HVAC в EdrawMax, вы можете импортировать символы HVAC со своей стороны. Найдите « Вставить » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы. Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.

Шаг 4. Сохраните в своих библиотеках символов

После того, как вы завершили разработку символов ОВиК или импортировали изображения символов, вы все равно должны нажать ” Символы ” вверху и выберите “ Сохранить символ ” в вашей библиотеке символов. Или вы можете щелкнуть “ + ” в Моей библиотеке на левой панели инструментов. Узнайте больше о том, как нарисовать план ОВКВ или спроектировать ОВКВ. из этого руководства HVAC по плану здесь.

5. Бесплатное программное обеспечение для рисования HVAC

Создать план ОВК намного проще с помощью бесплатного программного обеспечения ОВКВ, такого как EdrawMax, вместо того, чтобы рисовать его с нуля. С EdrawMax вы получаете обширную библиотеку символов с тысячами 9 символов.0169 HVAC символов, которые вы можете использовать для создания своей диаграммы. Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свою диаграмму. EdrawMax — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех. Эти функции делают EdrawMax лучшим бесплатным программным обеспечением для рисования HVAC .

Ключевые особенности EdrawMax:

• EdrawMax поставляется с бесплатными Примеры и шаблоны планов HVAC , полностью настраиваемые;
• Встроенные векторные символы позволяют легко добавлять в проект компоненты HVAC;
• Вы можете легко поделиться проектом HVAC со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
• EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
• EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
• EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.

EdrawMax Настольный компьютер

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Защита данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

6.

Заключительные мысли

Мы используем символы HVAC для создания схематических диаграмм, чтобы обеспечить тепловой комфорт и улучшить качество воздуха в помещении внутри дома, здания или предприятия с хорошей вентиляцией и фильтрацией воздуха. Когда вы создаете план HVAC, не забудьте добавить элементы управления безопасностью, операционные элементы управления, контакты реле и символы для переключателей.

EdrawMax — лучшее программное обеспечение HVAC с бесплатными шаблонами и большой коллекцией символов и значков. Профессионалы и новички предпочитают EdrawMax из-за его простого интерфейса и быстрых инструментов построения диаграмм. Вы также можете импортировать символы из Интернета и загружать или делиться своей диаграммой в любом формате, который вы хотите, используя EdrawMax.

→Загрузить сейчас: Символы HVAC PDF

Полное руководство по плану HVAC

Ознакомьтесь с этим полным руководством, чтобы узнать все о плане ОВК, например о типах ОВК, символах ОВК и о том, как составить план ОВК.
