Устанавливая глухое окно, вы избавляете себя от возможных проблем с работоспособностью фурнитуры и уплотнительными элементами, но, взамен, получаете проблему с отсутствием доступа к внешней стороне окна. Если у вас глухое окно, убедитесь в том, что вы сможете до него добраться с улицы или со стороны соседней створки открывающегося типа.
Присмотревшись внимательнее, вы заметите, что это и не звезда вовсе, а просто два угла вертикальной и горизонтальной ориентированности, нарисованные в пределах одного прямоугольника.
Если два прямоугольника располагаются в листе замера рядом, не имея между собой промежутка, то это двухстворчатое окно ПВХ, то есть окно с двумя створками, механизм открывания которых будет указан соответствующими условными обозначениями, о которых мы говорили выше. Три прямоугольника — это уже трехстворчатое окно. И так далее. Если прямоугольник имеет сильно вытянутую в вертикальном направлении форму, плюс имеет разделение горизонтальной планкой, то, скорее всего, речь идет не о пластиковом окне, а о пластиковой двери. Механизм открывания дверей ПВХ прописывается точно такими же условными обозначениями, как и в случае с окнами ПВХ, с той лишь разницей, что глухих и строго откидных дверей не бывает. Они могут быть либо распашными, либо поворотно-откидными. В случае, если пластиковая дверь имеет непрозрачную часть из сэндвич-панели, эта часть будет заштрихована.
Причем как всей конструкции в целом, так и отдельных ее частей. Имеются в виду высота и ширина всего окна или двери, а также каждой створки по отдельности. Обратите внимание, что створки могут быть не только вертикально прямоугольными, но и квадратными, а также прямоугольными, вытянутыми в горизонтальном направлении, если на то есть соответствующая необходимость. И это не говоря уже о створках других форм, включая арочные, круглые, треугольные и т.д. Конкретная форма будущего окна обязательно отображается в листе замера после общения с заказчиком и проведения необходимых замерочных процедур.
Что же касается доборных профилей, то их могут обозначать прямоугольниками, внутри которых, вместо геометрических линий, будут прописаны размеры этих профилей в миллиметрах. Существуют также отдельные условные обозначения для окон со штульповым открыванием, для окон с москитной сеткой (включая отдельное обозначение для сеток «антикошка»), для окон с жалюзи и т.д. При необходимости, вы можете найти в сети чертежи профильных систем, которые будут использованы в ваших будущих пластиковых окнах, но они имеют гораздо более сложную структуру и разобраться в них заметно сложнее, нежели в условных обозначениях, относящихся к окнам ПВХ в целом..jpg)
Да и что о них помнить, если в квартире тепло, тихо и уютно, а другие неотложные задачи требуют незамедлительных действий и денежных вливаний.
А поскольку отпуск в летний период — самая обсуждаемая тема, то обездоленным представителям последней группы приходится скрепя сердце изображать радость за тех, кому в этом году улыбнулось счастье вкусить все радости летнего отдыха, жаркого солнца и ласковых объятий теплого моря.Чертежи при производстве окон и дверей
Важнейшими составными частями организации индивидуального производства являются чертежи, спецификации и рабочие планы. Столяр обязан самостоятельно изготовлять рабочие чертежи, составлять спецификации, рабочие планы и применять их в своей работе. Все это подразумевает постоянное повышение квалификации рабочих — изучение специальной литературы и посещение лекций.
В чертежах указываются формы, размеры, материалы, узлы и назначение деталей. Все чертежи основываются на соответствующих нормах. Важнейшими видами чертежей при производстве дверных и оконных блоков являются эскизы, эскизные проекты, рабочие чертежи и шаблоны.
Эскизы — это изображение важнейших конструктивных узлов и деталей оформления. Они облегчают столяру выбор конструкции, помогают наглядно представить соотношение размеров. Эскизы изготовляются для сложных конструкций.
Конструирование и оформление входной двери начинают с эскиза. Для определения наиболее оптимальных размеров деталей чертят несколько проемов в масштабе 1:10. Для упрощения работы рекомендуется неизменяемые очертания проемов в здании обводить тушью, остальные части выполнять в карандаше. После того как найдены требуемые формы, приступают к конструированию. Для этой конструкции необходимо изготовить также в определенном масштабе эскизы филенок и профильных планок.
Для окна с сегментной аркой и раздельными створками изготовляют эскизы проемов, так как соотношение размеров уже дано, а оформление конструктивных узлов и расчет сечений рамных брусков на всех предприятиях одинаковы.
Эскизные проекты — это выражение с помощью чертежа основной мысли при решении той или иной задачи (предложение, оформление и конструкция).
Для деревянных изделий, особенно для дверных и оконных блоков, мебели и внутренней отделки помещений, эскизные проекты выполняют в масштабе 1:10. Основой эскизных проектов для дверей и окон являются строительные чертежи. В них указывают тип, положение и размеры проемов в стене, дают вид дверей и окон, чаще всего внешний вид, определяющий в значительной степени общий вид зданий. В эскизных проектах наносят тени, текстуру древесины и конструктивные размеры (ширину и высоту). В пояснениях к этим проектам указывают также породу древесины, вид отделки поверхности и т. д.
Входную дверь обшивают. В эскизном проекте показывают внутренний и внешний вид (масштаб 1:10). На чертеже указывают важнейшие размеры и расположение деталей и узлов, а также линии пересечения сечений.
Окно с сегментной аркой и раздельным переплетом разделено на шесть частей. С помощью эскизного проекта можно определить, что вертикальное деление наружной верхней створки по ширине и вертикальных брусков нижней створки улучшает общий вид окна.
Рабочие чертежи — это чертежи со всеми данными, необходимыми для изготовления изделий. Для дверей выполняют общие виды, чертежи узлов и деталей. На общих видах указывают виды, сечения или частей в масштабе 1:10; 1:2,5 или 1:1. Число, вид и масштабы общих видов зависят от типа и объема изделий. Чертежи узлов для дверных блоков — это чертежи полотен коробок и т. д. Чертежи узлов для окон — это изображение конструктивных узлов (например, коробок и створок). Чертежи выполняют только на сложные детали дверей и окон.
Чертеж входной двери является рабочим. Кроме общего вида (масштаб 1:1), в нем представлены части сечений (масштаб 1:2,5) и сечения деталей (масштаб 1:1). Имеются также все необходимые размеры, поэтому столяр может полностью использовать этот чертеж в своей работе.
Для небольших серий изделий или деталей изготовляют шаблоны. По эскизным чертежам на доске вычерчивают независимо друг от друга продольные и поперечные сечения деталей в масштабе 1:1. По такой разметке столяр может сразу снимать размеры, например, стекло при остеклении.

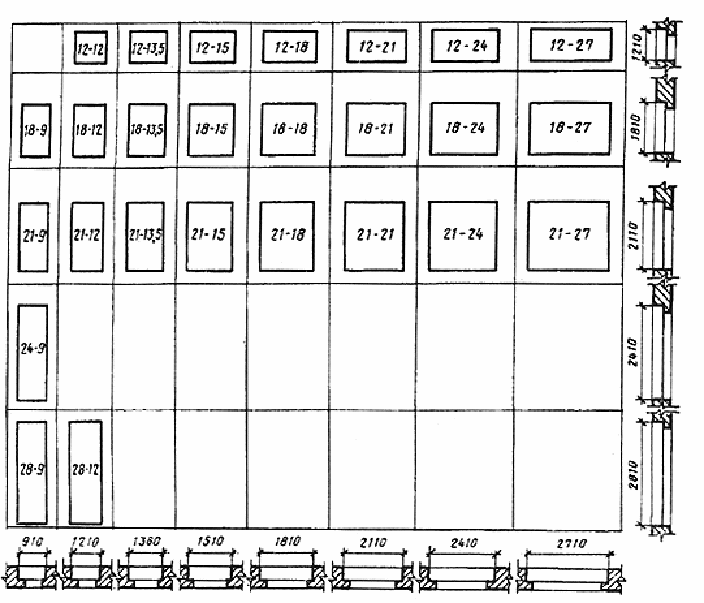

Очень быстрым способом определения размеров окон являются универсальные шаблоны, когда конструктивные узлы окна с большой точностью наносят на гладкую фанерную плиту и вырезают прямоугольники. Внизу к этим прямоугольникам крепят рейки таким образом, что все линии на прямоугольниках и рейках находятся в одном направлении. Затем изготовляют направляющую планку с пазом, по которому ходят рейки. С помощью винта и барашковой гайки конструктивные узлы можно располагать так, как это необходимо для заданных размеров окна. Таким образом изготовляют шаблоны для вертикального и горизонтального сечений.
Вертикальные шаблоны — это абстрагированные вертикальные и горизонтальные размеры (сечения) дверей и окон. На узкую рейку (стержень) наносят конструктивные размеры, ширину брусков рамы, ширину наплава и глубину пазов в масштабе 1:1.
