Как показать узел на чертеже: Узлы и сечения на строительных чертежах по ГОСТ

Содержание

Выноски и ссылки на строительных чертежах

На чертежах планов, разрезов и фасадов из-за мелкого масштаба изображения нельзя достаточно подробно показать отдельные детали и узлы здания. Однако в проекте или альбоме типовых деталей может быть дана деталь или узел, вычерченные в более крупном масштабе с достаточной степенью детализации. В таком случае на эту деталь или узел делается ссылка на основном чертеже. Выноски, ссылки, поясняющие надписи на строительных чертежах выполняют по ГОСТ 2.316-68 и ГОСТ 2.305-68 с учетом требований системы проектной документации для строительства ГОСТ 21.501-93.

Линии-выноски, как правило, заканчиваются полками. На них наносят только краткие указания. Линию-выноску, пересекающую контур изображения и не идущую от какой-нибудь линии, заканчивают точкой. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность, завершают стрелкой. На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (рис. 149). Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна линии штриховки. Не рекомендуется также пересекать размерные линии и элементы изображения, к которому не относится помещенная на полке линии-выноски надпись. Допускается выполнять линии-выноски с одним изломом, а также проводить от одной полки две или более линий-выносок. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии-выноски и под ней. Допускается линии-выноски, пересекающие контур мелкомасштабного изображе­ния, заканчивать без стрелки и точки. Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без них рядом с изображением или в пределах контура (рис. 149).

Рис. 149. Варианты оформления линии-выноски

Размер шрифта для обозначения марок-позиций должен быть в 1,5-2 раза больше высоты цифр размерных чисел данного чертежа.

Выносные надписи к многослойным конструкциям делают на «этажерках» (рис. 150). В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи в порядке расположения слоев указываются их материал или конструкция и размеры. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево (рис. 150). При указании толщины слоев размерность, мм, не указывают.

Рис. 150. Выносная надпись

Если выносные надписи занимают несколько строк, то длина строк должна быть одинаковой. При этом первая строка может быть как с абзацем (отступом на 3-4 знака), так и без него. Буквы и цифры, употребляемые в выносках, должны быть крупнее размерных.

Следует избегать многократных повторений, поясняющих надписей и ссылок на аналогичных элементах чертежей, ограничиваясь одной-двумя надписями в характерных местах.

Многократно повторяющиеся надписи следует заменять примеча­ниями к чертежу.

Выносные элементы – узлы, фрагменты планов, фасадов, разрезов выполняют по ГОСТ 2.305-68 с учетом требования СПДС. Выносной элемент – отдельное увеличенное изображение какой-либо части конструкции или здания, требующее дополнительных графических пояснений.

При выполнении чертежей узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой (рис. 151 и рис. 152). Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том же листе, что и основной чертеж. Если узел (выносной элемент) размещен на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают лист, на котором помещен узел.

Рис. 151.

Рис. 152

Номер листа может быть указан на полке линии-выноски рядом с номером узла в скобках.

Если рассматриваемый узел, на который делается ссылка, располагается в другом основном комплекте рабочих чертежей или является типовым, то под полкой линии-выноски указывают обозначение соответствующего основного комплекта рабочих чертежей или серию чертежей типовых изделий (рис. 153,а,б). При вычерчивании выносного элемента тип изображения (вид, разрез узла) должен быть такой же, как и на основном чертеже. При этом его ориентация должна соответствовать положению на основном чертеже. На чертеже узла в разрезе наносят условное обозначение материалов, за исключением сечений металлических конструкций, которые показывают

Рис. 153

L t1UKDXHTtVBSKC5JzEtJzMnPS7VVqkwtVrK34+UCAAAA//8DAFBLAwQUAAYACAAAACEAoxuxKMAA AADbAAAADwAAAGRycy9kb3ducmV2LnhtbESPT4vCMBTE7wt+h/AEb2uqiEg1LSIIexL8e340z6bY vJQkq9VPb4SFPQ4z8xtmVfa2FXfyoXGsYDLOQBBXTjdcKzgdt98LECEia2wdk4InBSiLwdcKc+0e vKf7IdYiQTjkqMDE2OVShsqQxTB2HXHyrs5bjEn6WmqPjwS3rZxm2VxabDgtGOxoY6i6HX6tgktt X5fzpPNG23bGu9fzeHKNUqNhv16CiNTH//Bf+0crmE/h8yX9AFm8AQAA//8DAFBLAQItABQABgAI AAAAIQDw94q7/QAAAOIBAAATAAAAAAAAAAAAAAAAAAAAAABbQ29udGVudF9UeXBlc10ueG1sUEsB Ai0AFAAGAAgAAAAhADHdX2HSAAAAjwEAAAsAAAAAAAAAAAAAAAAALgEAAF9yZWxzLy5yZWxzUEsB Ai0AFAAGAAgAAAAhADMvBZ5BAAAAOQAAABAAAAAAAAAAAAAAAAAAKQIAAGRycy9zaGFwZXhtbC54 bWxQSwECLQAUAAYACAAAACEAoxuxKMAAAADbAAAADwAAAAAAAAAAAAAAAACYAgAAZHJzL2Rvd25y ZXYueG1sUEsFBgAAAAAEAAQA9QAAAIUDAAAAAA== ” stroked=”f” strokeweight=”.5pt”>

контуром или зачерняют. Для определения положения узла (привязки к зданию) на них наносят координационные оси и размерные привязки к ним, а также высотные отметки на узлах разрезов и фасадов. Если узел применяется многократно в нескольких местах здания, допускается координационные оси и отметки не наносить.

Ссылку на узлы, которые даются в сечении, изображают с помощью толстой основной сплошной линии, которая проходит через рассекаемые элементы, и тонкой линии-выноски с полочкой и без нее (рис. 154).Выносной элемент обозначается маркировочным кружком диаметром 12-14 мм. Если узел расположен на том же листе, что и основное изображение, то в кружке указывают его порядковый номер (рис. 155а). Если же узел располагается на другом листе, то он делится горизонтальной линией на две части. В верхней указывается номер узла, а в нижней – лист, на котором узел замаркирован (рис. 155б).





Рис. 155

Внутри кружка ставят цифру, обозначающую номер узла. Кружок с номером узла рекомендуется размещать над выносным элементом или справа от него (рис. 156).

Рис. 156

Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой (рис. 157). Под фигурной скобкой, а также над соответствующим фрагментом, наносят его наименование, например: «Фрагмент фасада». Если фрагмент помещен на другом листе основного комплекта рабочих чертежей, то под фигурной скобкой указывают только номер этого листа, например: «Фрагмент 7 фасада. Лист 10». Для ссылки на фрагмент можно использовать линию-выноску.

Рис. 157

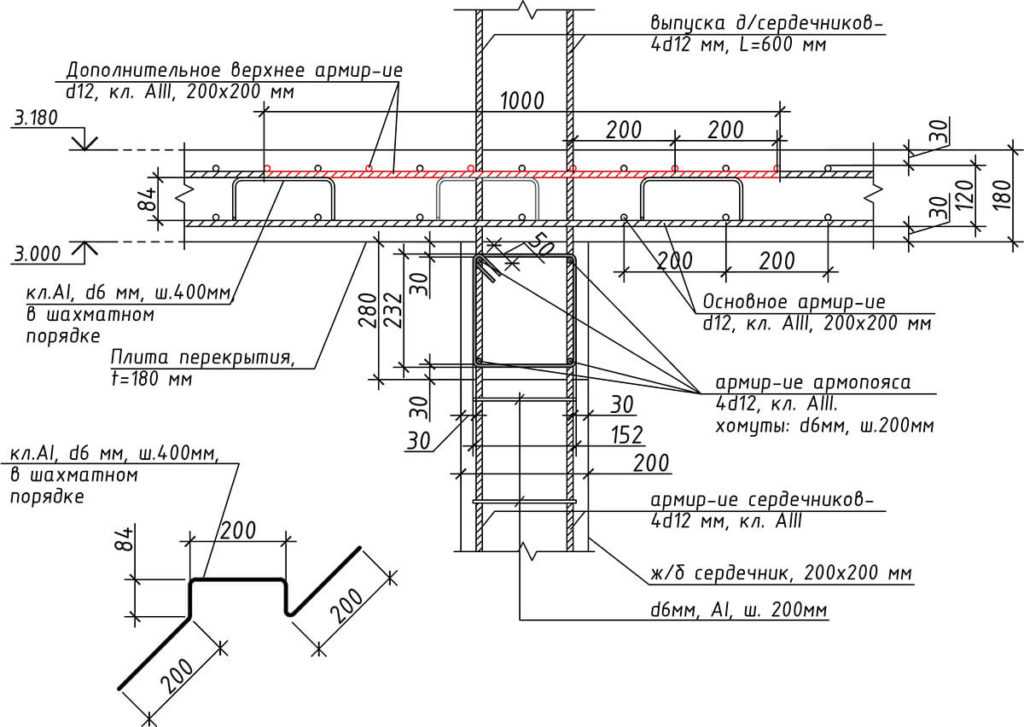

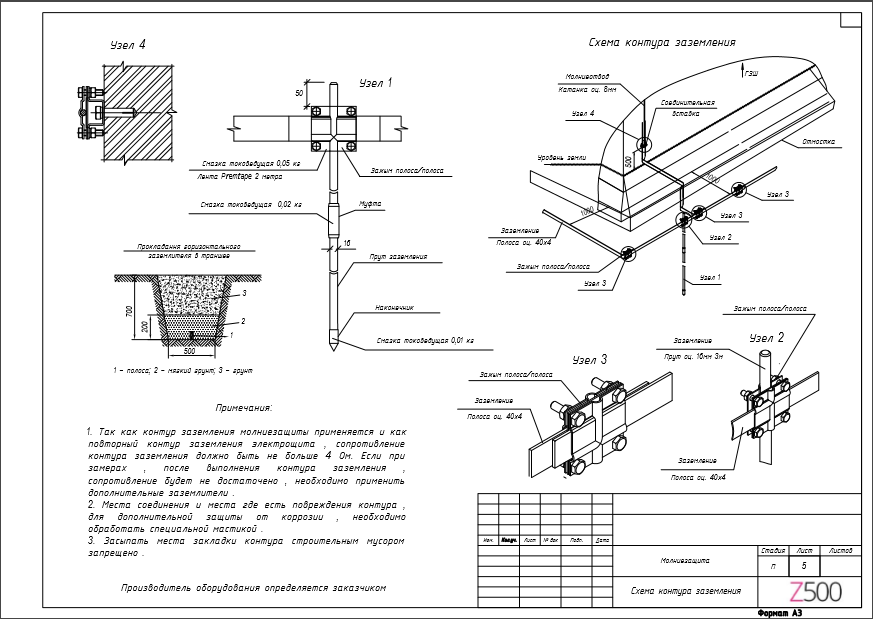

Узлы жилого дома.

Особенности соединения между собой отдельных элементов конструкций жилого дома показывают на чертежах узлов, выполняемых в более крупном масштабе. В этом случае на основных чертежах (планах, разрезах, фасадах) даются ссылки, а сами чертежи узлов выполняются согласно требованиям приведенных в разделе 9.3.

Примеры выносных узлов жилого дома приведены на рис. 137, 150, 158.

Рис. 158.



9.5. Контрольные вопросы.

1. Что называют фасадом?

2. Какой порядок построения фасада?

3. Какая толщина линий применяется при построении фасада?

4. Какие размеры проставляются на фасаде?

5. Маркировка каких элементов предусмотрена на фасаде?

6. Как оформляются окна, двери балконы и лоджии на фасаде?

7. Назначение и порядок изображения линий выносок на чертеже?

8. Что такое выносной элемент его обозначение и порядок и требования к его изображению?

9. Что такое фрагмент его обозначение и порядок и требования к его изображению?

10. Что относится к узлам здания?

11. Как обозначаются узлы в случае расположения их изображений на других листах?



ЗАКЛЮЧЕНИЕ

Пособие по разделу «Инженерная графика» соответствует федеральному государственному образовательному стандарту высшего образования подготовки специалистов по направлению подготовки 08.05.01 «Строительство уникальных зданий и сооружений».

В первой части учебного пособия (лекции 1–5) были подробно рассмотрены общие требования стандартов и закономерности, предъявляемые к изображениям объектов на чертеже. При этом особое внимание было уделено методикам получения полной информации о геометрической форме изображаемых объектах с использованием количества видов, разрезов, сечений, аксонометрических изображений и особенностей составления чертежей соединения деталей машиностроительного р направления.

Вторая часть пособия (лекции 6–9) посвящена строительному черчению применительно к выполнению чертежей планов, разрезов, фасадов и узлов зданий. Кроме того в этой части приведены основные положения и требования, предъявляемые к строительным чертежам.

В конце каждой лекции приведены вопрос для самостоятельной проверки усвоения материала.






Узнать еще:

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Свойства видов на чертежах | Tekla User Assistance

Вкладка Виды при выборе узла Создание видов в дереве в свойствах чертежей:

Тип вида вкл./выкл.

Определяет главные виды, виды сечения и 3D-виды, которые вы хотите создать.
  • Если выбрать Выкл., Tekla Structures не создает вид, а проставляет размеры деталей на имеющихся видах. Если выключить все четыре главных вида, Tekla Structures все равно создаст вид спереди.

  • Если выбрать Вкл., Tekla Structures всегда создает вид, даже если для отображения размеров он не нужен. В случае видов сечений Tekla Structures создает один дополнительный вид сечения, на котором показана середина главной детали. В случае видов сбоку Tekla Structures создает вид сбоку с одной стороны главной детали.

  • Если выбрать Авто, Tekla Structures создает вид, если он необходим, чтобы показать размеры. В случае видов сечений Tekla Structures создает столько видов, сколько необходимо для отображения всех размеров. В случае видов сбоку Tekla Structures также создает еще один вид с другой стороны главной детали, если на этой стороне имеются размеры.

Подпись вида

Здесь отображается метка вида, заданная в свойствах вида. Если метка определена в свойствах вида, ее можно здесь изменить. Изменить метку главных видов можно во всех случаях.

Свойства вида

Здесь отображаются текущие свойства вида для выбранного вида. Можно выбрать из списка другой файл свойств и изменить свойств вида, нажав кнопку Свойства вида.

Вкладка Атрибуты при выборе узла Создание видов в дереве в свойствах чертежей:

Система координат

Позволяет задать систему координат видов чертежа. Возможные варианты: локальная, система координат модели, ориентированная, горизонтальный раскос, вертикальный раскос и фиксированная.

Дополнительные сведения см. в разделе Смена системы координат.

Повернуть систему координатВокруг оси X,Вокруг оси Y и Вокруг оси Z

Позволяет повернуть вид вокруг оси X, Y или Z деталей на введенные значения.

Дополнительные сведения см. в разделе Поворот деталей на видах чертежа.

В виде развертки

При выборе варианта Да на чертеже отображаются линии сгиба и проставляются их размеры.

Дополнительные сведения см. в разделе Отображение составных балок на чертежах в виде разверток.

Без деформации

При выборе варианта Да деформированные детали на чертежах отображаются в недеформированном виде.

Дополнительные сведения см. в разделе Отображение деформированных деталей на чертежах в недеформированном виде.

Создать чертеж заново

При выборе варианта Да чертеж создается заново.

Вкладки Атрибуты 1 и Атрибуты 2 в свойствах вида (вкладки Атрибуты и Укорачивание на чертежах общего вида):

Масштаб

Задает масштаб вида.

Отраженный вид

Служит для отображения несущих конструкций, таких как колонны и балки нижнего этажа.

При выборе варианта Да конструкции отображаются непрерывной линией, при выборе варианта Нет — штриховой линией.

Вращение вокруг\n (на трехмерных видах)

Позволяет изменить угол вида в трехмерных видах. Введите значения углов для направлений Y и X. Поворот на виде чертежа задается вокруг локальной оси. Если оба угла равны 0.0, вид представляет собой вид спереди.

Размер

Подогнать по деталям: Tekla Structures умещает содержимое вида внутри рамки вида на чертеже, не оставляя ненужного свободного пространства.

Определить как расстояния: поля X и Y определяют размеры вида по его осям X и Y. Поля глубины определяют глубину вида относительно и перпендикулярно плоскости вида.

Расширение вида под соседние детали

Задает расстояние от вида чертежа, в пределах которого будут отображаться соседние детали.

Дополнительные сведения см. в разделе Отображение соседних деталей на чертежах.

Положение

Задайте режим размещения вида чертежа:

  • Фиксированная: при обновлении чертежа виды остаются на том же месте.

  • Произвольно: Tekla Structures подбирает подходящее место для видов при каждом обновлении чертежа.

Дополнительные сведения см. в разделе Задание автоматического произвольного или фиксированного размещения видов чертежа.

Без деформации

При выборе варианта Да деформированные детали на видах чертежа отображаются в недеформированном виде.

Дополнительные сведения см. в разделе Отображение деформированных деталей на чертежах в недеформированном виде.

Укорачивание

Длинные детали, не содержащие никаких элементов, на чертежах можно укорачивать:

  • Усекать детали: при выборе варианта Да активируется укорачивание. Также можно усекать детали Только в направлении X или Только в направлении Y.

  • Минимальная длина разрезаемой детали задает минимальную отображаемую длину укороченной детали.

  • Расстояние между усеченными деталями задает расстояние между двумя частями усеченной детали.

  • Усекать имеющие наклон детали: при выборе варианта Да укорачиваются наклонные детали.

Дополнительные сведения см. в разделе Укорачивание деталей на видах чертежа.

Показывать символ отверстий/углублений

при выборе варианта Да отображаются символы в отверстиях и углублениях.

Дополнительные сведения см. в разделе Отображение на чертежах проемов и углублений в деталях.

Местоположение по

Выберите начало координат модели, базовую точку проекта или систему координат, заданную базовой точкой. Местоположение по использует базовую точку проекта в качестве значения по умолчанию.

  • Данные базовой точки можно использовать для задания системы координат для вида. Базовую точку можно использовать вместо смещения точки отсчета для отметок высоты.
  • Когда базовая точка задана, в атрибутах уровня и атрибутах шаблонов в метках отображаются значения в системе координат, заданной конкретной базовой точкой.
  • Если изменить значение Z-координаты или отметки высоты базовой точки проекта, значение уровня изменится соответствующим образом при открытии чертежа.
  • Эта настройка влияет на метки уровня и атрибуты, имена которых заканчиваются на _BASEPOINT.

Точка отсчета для отметок высоты

При выборе варианта Заданные используется введенное значение.

При выборе варианта Плоскость вида высота опорных точек измеряется относительно плоскости вида.

Дополнительные сведения см. в разделе Добавление отметок высот.

Показать захватки на чертеже

При выборе варианта «Да» на чертежах отображается заливка. Дополнительные сведения см. в разделе Отображение на чертежах захваток бетонирования, меток бетонирования и швов бетонирования.

Способ создания размеров на этом виде

Позволяет отдельно клонировать размеры только для выбранного вида. Использование этого параметра влияет на создание размеров во время клонирования и повторной простановки размеров на существующих чертежах.

Дополнительные сведения см. в разделе Клонирование размеров только на выбранных видах.

Вкладка Подписи:

Текст

Определяет текст подписи вида. Введите текст в поля A1 – A5 или нажимайте кнопки … и выбирайте содержимое и внешний вид метки.

Дополнительные сведения о метках вида см. в разделе Задание подписей видов и меток в подписях видов.

Символ

Определяет символ для использования в метке вида.

Положение подписи

Позволяет указать вертикальное и горизонтальное положение метки вида:

  • В качестве значения параметра Вертикальный выберите Сверху или Снизу.

  • : В качестве значения параметра Горизонтальный выберите один из следующих вариантов:

    По левому краю по рамке вида

    По центру по рамке вида

    По правому краю по рамке вида

    По левому краю по ограниченному видом пространству

    По центру по ограниченному видом пространству

    По правому краю по ограниченному видом пространству

Метки направления на видах

Позволяет отобразить или скрыть метки направления вида и задать высоту метки.

Другие узлы в дереве свойств вида:

Простановка размеров

Задайте настройки размеров на уровне вида для каждого вида по отдельности.

Дополнительные сведения о настройках простановки размеров см. в разделах Свойства правила простановки размеров и Добавление автоматических размеров на уровне вида.

Фильтр

Определите фильтры вида чертежа.

Дополнительные сведения см. в разделе Создание новых фильтров.

Фильтр соседних деталей

Определите фильтры вида чертежа для соседних деталей.

Дополнительные сведения см. в разделе Создание новых фильтров.

Защита

Определите защищенные области, на которые не будут наноситься текст, метки или размеры.

Дополнительные сведения см. в разделе Защита областей на чертеже.

Метки

Задайте свойства меток деталей на уровне вида.

Дополнительные сведения см. в разделе Свойства меток: вкладки «Общие», «Содержимое», «Объединение» и «Внешний вид».

Объекты

Задайте свойства уровня вида для следующих объектов:

Детали и соседние детали

Болты

Обработка поверхности

Сварные швы

Армирование и соседнее армирование

Опорные объекты

Сетка

Захватки бетонирования и швы бетонирования

План расположения анкерных болтов (только чертежи общего вида)
Показывать как план расположения анкерных болтов При выборе варианта Да чертеж общего вида отображается как план расположения анкерных болтов.

Дополнительные сведения см. в разделе Создание планов расположения анкерных болтов с использованием сохраненных настроек

Масштаб на укрупненном виде детали

Определяет масштаб, используемый на укрупненных видах деталей.

Создать виды узла

При выборе варианта Да создаются отдельные виды узлов.

При выборе варианта Нет Tekla Structures проставляет размеры анкерных болтов на укрупненном виде. Tekla Structures группирует аналогичные виды узлов так, чтобы аналогичные детали изображались только по одному разу.

Масштаб вида узла

Определяет масштаб, используемый на видах узлов плана расположения анкерных болтов.

Вычерчивание конструктивного узла



Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют выносные узлы и фрагменты в более крупном масштабе.

При изображении узла соответствующее место отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (как правило, окружностью или овалом) с обозначением на полке линии – выноски порядкового номера узла арабской цифрой (рис.3. 12). Над изображением узла указывают в кружке его порядковый номер (рис.3.13).

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рис. 3.14 (а, б). Цифрами на рисунке условно обозначена последовательность расположения слоев конструкций и надписей на полках линий – выносок.

Рис. 3.11

Рис. 3.12 Выносные надписи к многослойным конструкциям

.



За

вариант 1;11 ;21; вариант 2; 12; 22; вариант 3; 13; 23; вариант 4; 14; 24; вариант 5; 15 ; 25 вариант 6; 16 ; 26 вариант 7; 17; 27 вариант 8; 18; 28 вариант 9; 19; 29



Вариант 10; 20; 27





Графическая работа №10



Конструкция деревянная



ЦЕЛЬ ЗАДАНИЯ

– Ознакомиться с основными видами соединений элементов деревянных конструкций.

– Изучить правила графического оформления чертежей деревянных конструкций

в соответствии с Единой системой конструкторской документации (ЕСКД), Системой

проектной документации для строительства (СПДС) и строительными нормами

и правилами (СНиП).

– Изучить правила выполнения рабочих чертежей деталей согласно ГОСТ 2.109-73

«ЕСКД. Основные требования к чертежам».

СОДЕРЖАНИЕ ЗАДАНИЯ

1. Начертить ортогональные проекции узла фермы в масштабе 1:10 и схему

фермы.

2. Выполнить рабочие чертежи деревянных деталей данного узла фермы.

3. Заполнить спецификацию.

Условия заданий приведены в приложении.

Чертеж деревянной конструкции выполнить на листе чертежной бумаги формата А2. Лист расположить горизонтально. Оформление формата показано на рис. 3.1.

В правом нижнем углу листа привести спецификацию и основную надпись. Размеры

спецификации и пример ее заполнения представлены на рис.3. 2, размеры основной надписи по ГОСТ 2.104-68

Пример выполнения чертежа деревянной конструкции показан на рис. 3.3

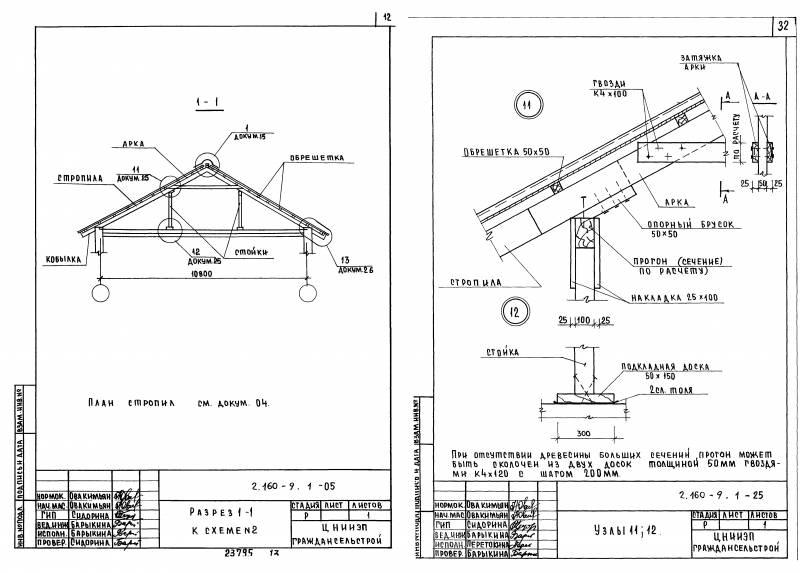

ЧЕРТЕЖИ КОНСТРУКЦИЙ И УЗЛОВ ИЗ ДЕРЕВА



Чертежи несущих деревянных конструкций здания входят в состав основного

комплекта рабочих чертежей марки КД. В комплект чертежей также включают схемы расположения элементов конструкций(например, план стропил), сборочные чертежи элементов конструкцийи рабочие чертежи.

План стропил вычерчивают для зданий, имеющих чердачное помещение.

Сборочные чертежи служат для монтажа деревянных конструкций здания или сооружения. В состав рабочих чертежей входят геометрическая схема фермы, виды фермы с простановкой размеров и маркировкой и узлы.

Узлы соединений отдельных элементов фермы

Выносной элемент на чертежах деревянной конструкции принято называть узлом. Узлы выполняют по ГОСТ 2.305-68 с учетом требований СПДС. При выполнении чертежей узлов место, которое необходимо показать на выносном элементе, отмечают на схеме замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой (рис. 3.4). Выносной элемент обозначают маркировочным кружком диаметроми12… 14 мм. В кружке указывают порядковый номер узла. Маркировочный кружок чертят над выносным элементом.



Рис.3.4



На чертеже узла необходимо сохранять такое положение элементов, какое принято на схеме или на главном виде конструкции. На чертеже узла указывают вид соединения и соединяющие элементы – накладки, прокладки, гвозди, болты, скобы, их расположение, размеры и т.п.

На чертеже узла проставляют размеры: врубки, от центра узла до торца соединяемых элементов, от торца раскоса до оси скрепляющего болта. Если элементом конструкции является доска или брус, то на главном виде проставляют размер, определяющий ширину видимой части изображаемого элемента.

Узлы соединений отдельных элементов фермы вычерчивают в масштабе 1:5,

1:10, 1:20.

ОБЩИЕ ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

При выполнении чертежей деревянных конструкций необходимо соблюдать

общие правила графического оформления строительных чертежей. Оформление чертежа должно соответствовать требованиям стандартов ЕСКД, СПДС, ЕСТД и других нормативных документов.

На чертежах деревянных конструкций применяют масштабы уменьшения по

ГОСТ 2.302-68:

Геометрические схемы 1:50; 1:100; 1:200

Схемы расположения элементов конструкции

(планы, разрезы, виды) 1:50; 1:100; 1:200

Рабочие чертежи конструкций 1:20; 1:50

Узлы 1:5; 1:10; 1:20

Заготовительные чертежи элементов 1:2; 1:5; 1:10

Масштабы чертежей деревянных конструкций выбирают в зависимости от

сложности конструкции. Они должны обеспечить компактность изображения, удобство пользования чертежами и возможность получения четких копий при современных способах размножения чертежей.

На чертежах масштабы не указывают, за исключением чертежей строительных изделий.

составляют спецификацию.

Маркировку позиций основных элементов деревянных конструкций и позиций средств их соединения выполняют арабскими цифрами на полочках. Нумерации позиций деревянных, металлических и стандартных изделий должны быть сквозными и начинаться с номера 1. Последовательность нумерации: пояса (верхний и нижний), стойки, раскосы, подушки, прокладки, накладки и т.д.

Линии чертежа должны быть выполнены по правилам ГОСТ 2.303-68 ЕСКД.

При вычерчивании геометрической схемы фермы толщину линий принять равной 0,4…0,5 мм. При вычерчивании узла стропил и других элементов фермы толщина линии должна быть 0,6.. .0,8 мм.



как создать вид в AutoCAD?

Что такое виды в AutoCAD?

Типы чертежных видов

  • Базовый вид. Первый вид, созданный на чертеже. …
  • Проекционный вид. Орфографический или изометрический вид, созданный из базового вида или другого существующего вида. …
  • Вспомогательный вид. Вид, спроецированный перпендикулярно выбранной пользователем линии или кромке. …
  • Вид в разрезе. …
  • Подробный вид. …
  • Просмотр наложения. …
  • Черновой вид.

Что такое подробный вид?

Подробный вид вид модели, который отображается как выноска или сечение в других видах. Этот тип представления обычно представляет модель в более мелком масштабе, чем в родительском представлении. Детальный вид может быть создан как разрез или выноска.

Сколько типов видов существует в AutoCAD?

Существуют 3 разные типы чертежей видов в функции управления чертежами: Чертеж общего вида: Чертеж общего вида содержит ссылочные конструкции из проекта, представляющие конкретный вид модели здания. Чертежи общего вида основаны на шаблоне общего вида, заданном в настройках проекта.

Что такое разрез?

Что такое разрез? Вид в разрезе или разрез смотрит внутрь объекта. Сечения используются для пояснения внутренней конструкции детали, которую невозможно четко описать скрытыми линиями на внешних видах. … Нежелательная часть мысленно отбрасывается, обнажая внутреннюю конструкцию.

Каково назначение выносного вида на чертеже?

Подробный вид используется для уточнения определенных областей рисунка. Обычно площадь увеличивают, чтобы лучше было видно мелкие детали.

Что такое вид сборки?

Виды сборки коллекции индивидуальных рисунков. Часто один рисунок не содержит всей информации, необходимой для передачи задуманного дизайна. … Сборочные виды упрощают этот процесс, создавая иерархическую коллекцию отдельных чертежей, необходимых с использованием последней версии чертежа.

Как создать вид узла в чертеже Solidworks?

Чтобы создать подробный вид:

  1. Нажмите Подробный вид. (панель инструментов «Чертеж») или нажмите «Вставка» > «Вид чертежа» > «Узел».
  2. Появится окно PropertyManager Детальный вид и инструмент Окружность. активен.
  3. Нарисуйте круг. …
  4. Когда вид окажется там, где вы хотите его разместить, щелкните, чтобы разместить вид.

Как создать выноску детали в AutoCAD?

Как создать выноску в AutoCAD?

  1. Выберите вкладку «Вид» панель «Палитры» «Диспетчер подшивок». Находить.
  2. В Диспетчере подшивок откройте подшивку.
  3. На вкладке «Виды листа» щелкните правой кнопкой мыши вид, с которым вы хотите связать выноску. Нажмите «Разместить блок выноски».
  4. Укажите точку вставки блока выноски.

Выноски и ссылки на строительных чертежах — КиберПедия

На чертежах планов, разрезов и фасадов из-за мелкого масштаба изображения нельзя достаточно подробно показать отдельные детали и узлы здания. Однако в проекте или альбоме типовых деталей может быть дана деталь или узел, вычерченные в более крупном масштабе с достаточной степенью детализации. В таком случае на эту деталь или узел делается ссылка на основном чертеже. Выноски, ссылки, поясняющие надписи на строительных чертежах выполняют по ГОСТ 2.316-68 и ГОСТ 2.305-68 с учетом требований системы проектной документации для строительства ГОСТ 21.501-93.

Линии-выноски, как правило, заканчиваются полками. На них наносят только краткие указания. Линию-выноску, пересекающую контур изображения и не идущую от какой-нибудь линии, заканчивают точкой. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность, завершают стрелкой. На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (рис. 14). Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна линии штриховки. Не рекомендуется также пересекать размерные линии и элементы изображения, к которому не относится помещенная на полке линии-выноски надпись. Допускается выполнять линии-выноски с одним изломом, а также проводить от одной полки две или более линий-выносок. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии-выноски и под ней. Допускается линии-выноски, пересекающие контур мелкомасштабного изображения, заканчивать без стрелки и точки. Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без них рядом с изображением или в пределах контура (рис. 14).

Рис. 14. Варианты оформления линии-выноски

Размер шрифта для обозначения марок-позиций должен быть в 1,5-2 раза больше высоты цифр размерных чисел данного чертежа.

Выносные надписи к многослойным конструкциям делают на «этажерках» (рис. 15). В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи в порядке расположения слоев указываются их материал или конструкция и размеры. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево (рис. 15). При указании толщины слоев размерность, мм, не указывают.

Рис. 15. Выносная надпись

Если выносные надписи занимают несколько строк, то длина строк должна быть одинаковой. При этом первая строка может быть, как с абзацем (отступом на 3-4 знака), так и без него. Буквы и цифры, употребляемые в выносках, должны быть крупнее размерных.

Следует избегать многократных повторений, поясняющих надписей и ссылок на аналогичных элементах чертежей, ограничиваясь одной-двумя надписями в характерных местах.

Многократно повторяющиеся надписи следует заменять примечаниями к чертежу.

Выносные элементы – узлы, фрагменты планов, фасадов, разрезов выполняют по ГОСТ 2.305-68 с учетом требования СПДС. Выносной элемент – отдельное увеличенное изображение какой-либо части конструкции или здания, требующее дополнительных графических пояснений.

При выполнении чертежей узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой (рис. 16 и рис. 17). Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том же листе, что и основной чертеж. Если узел (выносной элемент) размещен на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают лист, на котором помещен узел.

Номер листа может быть указан на полке линии-выноски рядом с номером узла в скобках.



Рис. 16.

Рис. 17

Если рассматриваемый узел, на который делается ссылка, располагается в другом основном комплекте рабочих чертежей или является типовым, то под полкой линии-выноски указывают обозначение соответствующего основного комплекта рабочих чертежей или серию чертежей типовых изделий (рис. 18,а,б). При вычерчивании выносного элемента тип изображения (вид, разрез узла) должен быть такой же, как и на основном чертеже. При этом его ориентация должна соответствовать положению на основном чертеже. На чертеже узла в разрезе наносят условное обозначение материалов, за исключением сечений металлических конструкций, которые показывают контуром или зачерняют. Для определения положения узла (привязки к зданию) на них наносят координационные оси и размерные привязки к ним, а также высотные отметки на узлах разрезов и фасадов. Если узел применяется многократно в нескольких местах здания, допускается координационные оси и отметки не наносить.

Рис. 18

L t1UKDXHTtVBSKC5JzEtJzMnPS7VVqkwtVrK34+UCAAAA//8DAFBLAwQUAAYACAAAACEAoxuxKMAA AADbAAAADwAAAGRycy9kb3ducmV2LnhtbESPT4vCMBTE7wt+h/AEb2uqiEg1LSIIexL8e340z6bY vJQkq9VPb4SFPQ4z8xtmVfa2FXfyoXGsYDLOQBBXTjdcKzgdt98LECEia2wdk4InBSiLwdcKc+0e vKf7IdYiQTjkqMDE2OVShsqQxTB2HXHyrs5bjEn6WmqPjwS3rZxm2VxabDgtGOxoY6i6HX6tgktt X5fzpPNG23bGu9fzeHKNUqNhv16CiNTH//Bf+0crmE/h8yX9AFm8AQAA//8DAFBLAQItABQABgAI AAAAIQDw94q7/QAAAOIBAAATAAAAAAAAAAAAAAAAAAAAAABbQ29udGVudF9UeXBlc10ueG1sUEsB Ai0AFAAGAAgAAAAhADHdX2HSAAAAjwEAAAsAAAAAAAAAAAAAAAAALgEAAF9yZWxzLy5yZWxzUEsB Ai0AFAAGAAgAAAAhADMvBZ5BAAAAOQAAABAAAAAAAAAAAAAAAAAAKQIAAGRycy9zaGFwZXhtbC54 bWxQSwECLQAUAAYACAAAACEAoxuxKMAAAADbAAAADwAAAAAAAAAAAAAAAACYAgAAZHJzL2Rvd25y ZXYueG1sUEsFBgAAAAAEAAQA9QAAAIUDAAAAAA== ” stroked=”f” strokeweight=”.5pt”>

Ссылку на узлы, которые даются в сечении, изображают с помощью толстой основной сплошной линии, которая проходит через рассекаемые элементы, и тонкой линии-выноски с полочкой и без нее (рис. 19).

Выносной элемент обозначается маркировочным кружком диаметром 12-14 мм. Если узел расположен на том же листе, что и основное изображение, то в кружке указывают его порядковый номер (рис. 20а).

Если же узел располагается на другом листе, то он делится горизонтальной линией на две части. В верхней указывается номер узла, а в нижней – лист, на котором узел замаркирован (рис. 20б).

Внутри кружка ставят цифру, обозначающую номер узла. Кружок с номером узла рекомендуется размещать над выносным элементом или справа от него (рис. 21).



Рис. 20

Рис. 21

Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой (рис. 22). Под фигурной скобкой, а также над соответствующим фрагментом, наносят его наименование, например: «Фрагмент фасада». Если фрагмент помещен на другом листе основного комплекта рабочих чертежей, то под фигурной скобкой указывают только номер этого листа, например: «Фрагмент 7 фасада. Лист 10». Для ссылки на фрагмент можно использовать линию-выноску.

Рис. 22



На чертежах планов, разрезов и фасадов из-за мелкого масштаба изображения нельзя достаточно подробно показать отдельные детали и узлы здания. Однако в проекте или альбоме типовых деталей может быть дана деталь или узел, вычерченные в более крупном масштабе с достаточной степенью детализации. В таком случае на эту деталь или узел делается ссылка на основном чертеже. Выноски, ссылки, поясняющие надписи на строительных чертежах выполняют по ГОСТ 2.316-68 и ГОСТ 2.305-68 с учетом требований системы проектной документации для строительства ГОСТ 21.501-93.

Линии-выноски, как правило, заканчиваются полками. На них наносят только краткие указания. Линию-выноску, пересекающую контур изображения и не идущую от какой-нибудь линии, заканчивают точкой. Линию-выноску, отводимую от линии видимого или невидимого контура, а также от линий, обозначающих поверхность, завершают стрелкой. На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (рис. 14). Линии-выноски не должны пересекаться между собой. Если линия-выноска проходит по заштрихованному полю, она не должна быть параллельна линии штриховки. Не рекомендуется также пересекать размерные линии и элементы изображения, к которому не относится помещенная на полке линии-выноски надпись. Допускается выполнять линии-выноски с одним изломом, а также проводить от одной полки две или более линий-выносок. Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, расположенных над полкой линии-выноски и под ней. Допускается линии-выноски, пересекающие контур мелкомасштабного изображения, заканчивать без стрелки и точки. Допускается марки (позиции) элементов наносить на общей полке нескольких линий-выносок или без них рядом с изображением или в пределах контура (рис. 14).

Рис. 14. Варианты оформления линии-выноски

Размер шрифта для обозначения марок-позиций должен быть в 1,5-2 раза больше высоты цифр размерных чисел данного чертежа.

Выносные надписи к многослойным конструкциям делают на «этажерках» (рис. 15). В этом случае линия-выноска представляет собой прямую линию со стрелкой. На этой выносной надписи в порядке расположения слоев указываются их материал или конструкция и размеры. Последовательность надписей к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз или справа налево (рис. 15). При указании толщины слоев размерность, мм, не указывают.

Рис. 15. Выносная надпись

Если выносные надписи занимают несколько строк, то длина строк должна быть одинаковой. При этом первая строка может быть, как с абзацем (отступом на 3-4 знака), так и без него. Буквы и цифры, употребляемые в выносках, должны быть крупнее размерных.

Следует избегать многократных повторений, поясняющих надписей и ссылок на аналогичных элементах чертежей, ограничиваясь одной-двумя надписями в характерных местах.

Многократно повторяющиеся надписи следует заменять примечаниями к чертежу.

Выносные элементы – узлы, фрагменты планов, фасадов, разрезов выполняют по ГОСТ 2.305-68 с учетом требования СПДС. Выносной элемент – отдельное увеличенное изображение какой-либо части конструкции или здания, требующее дополнительных графических пояснений.

При выполнении чертежей узлов то место, которое необходимо показать на выносном элементе, отмечают на виде (фасаде), плане, разрезе замкнутой сплошной тонкой линией (окружность или овал) с указанием на полке линии-выноски порядкового номера выносного элемента арабской цифрой (рис. 16 и рис. 17). Если на полке линии-выноски стоит одна цифра, это значит, что выносной элемент расположен на том же листе, что и основной чертеж. Если узел (выносной элемент) размещен на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают лист, на котором помещен узел.

Номер листа может быть указан на полке линии-выноски рядом с номером узла в скобках.



Рис. 16.

Рис. 17

Если рассматриваемый узел, на который делается ссылка, располагается в другом основном комплекте рабочих чертежей или является типовым, то под полкой линии-выноски указывают обозначение соответствующего основного комплекта рабочих чертежей или серию чертежей типовых изделий (рис. 18,а,б). При вычерчивании выносного элемента тип изображения (вид, разрез узла) должен быть такой же, как и на основном чертеже. При этом его ориентация должна соответствовать положению на основном чертеже. На чертеже узла в разрезе наносят условное обозначение материалов, за исключением сечений металлических конструкций, которые показывают контуром или зачерняют. Для определения положения узла (привязки к зданию) на них наносят координационные оси и размерные привязки к ним, а также высотные отметки на узлах разрезов и фасадов. Если узел применяется многократно в нескольких местах здания, допускается координационные оси и отметки не наносить.

Рис. 18

L t1UKDXHTtVBSKC5JzEtJzMnPS7VVqkwtVrK34+UCAAAA//8DAFBLAwQUAAYACAAAACEAoxuxKMAA AADbAAAADwAAAGRycy9kb3ducmV2LnhtbESPT4vCMBTE7wt+h/AEb2uqiEg1LSIIexL8e340z6bY vJQkq9VPb4SFPQ4z8xtmVfa2FXfyoXGsYDLOQBBXTjdcKzgdt98LECEia2wdk4InBSiLwdcKc+0e vKf7IdYiQTjkqMDE2OVShsqQxTB2HXHyrs5bjEn6WmqPjwS3rZxm2VxabDgtGOxoY6i6HX6tgktt X5fzpPNG23bGu9fzeHKNUqNhv16CiNTH//Bf+0crmE/h8yX9AFm8AQAA//8DAFBLAQItABQABgAI AAAAIQDw94q7/QAAAOIBAAATAAAAAAAAAAAAAAAAAAAAAABbQ29udGVudF9UeXBlc10ueG1sUEsB Ai0AFAAGAAgAAAAhADHdX2HSAAAAjwEAAAsAAAAAAAAAAAAAAAAALgEAAF9yZWxzLy5yZWxzUEsB Ai0AFAAGAAgAAAAhADMvBZ5BAAAAOQAAABAAAAAAAAAAAAAAAAAAKQIAAGRycy9zaGFwZXhtbC54 bWxQSwECLQAUAAYACAAAACEAoxuxKMAAAADbAAAADwAAAAAAAAAAAAAAAACYAgAAZHJzL2Rvd25y ZXYueG1sUEsFBgAAAAAEAAQA9QAAAIUDAAAAAA== ” stroked=”f” strokeweight=”.5pt”>

Ссылку на узлы, которые даются в сечении, изображают с помощью толстой основной сплошной линии, которая проходит через рассекаемые элементы, и тонкой линии-выноски с полочкой и без нее (рис. 19).

Выносной элемент обозначается маркировочным кружком диаметром 12-14 мм. Если узел расположен на том же листе, что и основное изображение, то в кружке указывают его порядковый номер (рис. 20а).

Если же узел располагается на другом листе, то он делится горизонтальной линией на две части. В верхней указывается номер узла, а в нижней – лист, на котором узел замаркирован (рис. 20б).

Внутри кружка ставят цифру, обозначающую номер узла. Кружок с номером узла рекомендуется размещать над выносным элементом или справа от него (рис. 21).



Рис. 20

Рис. 21

Фрагменты на фасадах и планах зданий или сооружений обозначают фигурной скобкой (рис. 22). Под фигурной скобкой, а также над соответствующим фрагментом, наносят его наименование, например: «Фрагмент фасада». Если фрагмент помещен на другом листе основного комплекта рабочих чертежей, то под фигурной скобкой указывают только номер этого листа, например: «Фрагмент 7 фасада. Лист 10». Для ссылки на фрагмент можно использовать линию-выноску.

Рис. 22



Узлы и спецификация в ArchiCAD

Главная » Самоучитель » Обучение ArchiCAD » Узлы и спецификация в ArchiCAD

Узлы и спецификация в ArchiCAD

Проектная документация должна включать в себя не только ортогональные проекции здания, но также узлы и спецификации. При высокой степени проработки здания мы можем автоматически извлекать из нее необходимую информацию.

Подготовка разрезов и фасадов

Прежде чем приступать к созданию деталей, давайте упорядочим содержимое разрезов и фасадов.

1 Переключитесь в Навигаторе на элемент 1. 1-й этаж и посмотрите на линии разрезов и фасадов. Вы можете заметить, что не все они расположены корректно.

2 Воспользуйтесь узловыми точками и командами Перемещения/Изменения размеров для выравнивания линий фасадов и разрезов таким образом, чтобы:

  • фасады отображали целиком все здание;
  • линии сечений проходили через здание по проемам в стенах.

При необходимости вы можете переместить размерные цепочки, если они станут накладываться на линии фасадов и разрезов.

3 Измените тип Разреза 1-1 на сложный, чтобы сделать его более информативным. Выберите линию сечения и щелкните мышью в ее средней точке для вызова Локальной панели. Активируйте команду Разделения линии разреза/фасада и переместите верхнюю часть секущей линии таким образом, чтобы она прошла через раздвижную межкомнатную дверь и дверь выхода на веранду. Затем щелкните мышью в центральной точке горизонтальной линии уступа линии сечения и выберите в Локальной панели команду Перемещения отрезка линии разреза/фасада. Переместите горизонтальный отрезок в зону тамбура.

Операции над объемными элементами

Приоритетные соединения элементов не оказывают влияния на 3D-сетки, поэтому, для корректного пересечения конструкций с 3D-сеткой ландшафта, нам необходимо воспользоваться операциями твердотельного моделирования. Нам понадобится:

  • Вычесть из объема ландшафта конструкции фундамента;
  • Вычесть из объема ландшафта участок мощения и плиту пола первого этажа.

4 Для более удобного добавления в выборку элементов, давайте перейдем в 3D-окно и воспользуемся функцией фильтрации показа элементов.

Фундамент и основание

1 Откройте диалог Найти и выбрать, воспользовавшись сочетанием клавиш CMD/CTRL + F. Установите критерий поиска. Тип элемента: Стена. Затем добавьте критерий Строительного материала: Железобетон — Конструкционный.

2 Нажмите кнопку со знаком +, чтобы выбрать железобетонные стены фундамента. Таким образом в выборке оказались 7 элементов. Измените значение критерия Типа элемента на Колонну и снова нажмите кнопку +. Теперь в выборке присутствуют 11 элементов. Закройте это диалоговое окно.

3 Добавьте в выборку 3D-сетку, щелкнув на ней мышью при нажатой клавише SHIFT.

4 Щелчком правой кнопкой мыши вызовите контекстное меню, и активируйте команду Показать выборку/бегущую рамку в 3D. Сейчас показываются только выбранные элементы.

5 Сделайте SHIFT+щелчок на 3D-сетке, чтобы удалить ее из выборки.

6 Щелкните правой кнопкой мыши и воспользуйтесь командой контекстного меню Соединить > Операции над объемными элементами. В открывшемся диалоговом окне мы можем настроить соединения выбранных элементов.

7 Нажмите кнопку Получить элементы оператора для использования в этом качестве элементов, присутствующих в выборке.

8 Затем щелкните мышью на 3D-сетке — при этом прочие элементы будут удалены из выборки — и нажмите кнопку Получить целевые элементы. Сейчас у нас есть 1 целевой элемент и 11 элементов операторов.

9 Выберите из списка операций Вычитание с выталкиванием вверх и нажмите кнопку Выполнить. Фундамент и расположенные над ним части оказались вычтены из объема 3D-сетки, и сейчас мы можем увидеть верх конструкций.

Плита пола, мощение и основание

Теперь давайте вычтем из объема основания плиту пола и участок мощения. Описанным выше способом ограничим показ элементов в 3D, и вычтем объемы перекрытий из 3D-сетки.

1 Щелкните правой кнопкой мыши и выберите в появившемся контекстном меню команду Показать все в 3D.

2 Активируйте инструмент Перекрытие и воспользуйтесь сочетанием клавиш CTRL/ CMD+A, чтобы добавить в выборку все перекрытия.

3 Воспользуйтесь командой контекстного меню Показать выборку/бегущую рамку в 3D.

4 Щелкните мышью на участке мощения (при этом все остальные элементы будут удалены из выборки), затем, нажав и удерживая клавишу SHIFT, добавьте в выборку перекрытие плиты пола и нажмите кнопку Получить элементы оператора (В качестве операторов будут добавлены два элемента).

5 Щелчком мыши выберите 3D-сетку и нажмите кнопку Получить целевые элементы (1 целевой элемент).

6 Выберите операцию Вычитания и нажмите кнопку Выполнить.

7 Чтобы проверить результат, воспользуйтесь командой Показать выборку/бегущую рамку в 3D.

8 Закройте диалог Операций твердотельного моделирования и отобразите всю модель в 3D.

Создание деталей

Детали и узлы являются частью документации, так как содержат подробную информацию и инструкции относительно технологии и порядка проведения работ по реализации проекта.

В ArchiCAD существует специальное пространство, предназначенное для работы с деталировочными чертежами.

Вы можете создавать как “связанные” детали, обновляющиеся при изменениях модели, так и “независимые” — служащие для размещения в проекте чертежей типовых узлов и решений.

Создание связанной детали

1 Перейдите в Разрез 1-1, активируйте инструмент Деталь и откройте диалог Параметров детали по умолчанию. Некоторые из присутствующих здесь настроек очень похожи на настройки разрезов и фасадов, так как детали также определяются их маркерами. Оставьте эти настройки без изменений и нажмите кнопку OK.

2 Выберите в Информационном табло Прямоугольный геометрический вариант и укажите область детали, охватывающую опирание крыши на мауэрлат и нижний откос светового люка. Щелкните мышью выше верхнего левого угла, чтобы разместить маркер.

3 Новая деталь незамедлительно появилась в разделе Деталей, присутствующем в Навигаторе на вкладке Карта проекта. Откройте эту деталь.

4 На детали отображается часть модели, отображаемая посредством линий и штриховок. В случае изменения части модели, присутствующей на чертеже детали, эти линии будут обновлены. Некоторые из представленных здесь линий — лишние, другие же требует более детальной проработки. В окне детали вы можете использовать все доступные инструменты 2D-черчения (линии, штриховки, размеры), чтобы получить результат, похожий на представленный ниже пример. В нижней части окна измените масштаб чертежа на 1:10.

5 Для лучшего соответствия, используйте штриховки сечений Строительных материалов. Откройте диалог Параметров штриховки по умолчанию. Нажав на расположенную в панели Общих параметров кнопку Oбразец штриховки, вы можете увидеть доступные типы штриховки. Выберите тип Штриховка сечения — Строительный материал, соответствующий штриховкам, используемым в окнах разрезов. Закройте это диалоговое окно.

6 Для получения возможности редактирования штриховок, уже присутствующих на чертеже, активируйте кнопку Временной разгруппировки.

7 В диалоге Строительных материалов замените штриховку сечения материала Дерево — Конструкции на Дерево 45.

Чтобы изменить масштаб чертежа детали, нажмите на кнопку Текущий масштаб, находящуюся в нижней части рабочего окна и выберите подходящее значение.

Создание независимой детали

Для добавления в проект чертежей узлов и деталей из внешних источников (в формате DWG или PDF) можно использовать независимые детали.

1 Щелкните правой кнопкой на разделе Детали, присутствующем в Навигаторе, и активируйте команду Новая независимая деталь…

2 В появившемся диалоговом окне нажмите кнопку Создать и откройте новую деталь. Ее рабочее пространство пока что абсолютно пусто.

3 Воспользуемся инструментом Чертеж , чтобы разместить здесь внешний PDF- файл деталировочного чертежа откатной двери. Активировав инструмент Чертеж, щелкните мышью в рабочем пространстве детали, чтобы вызвать диалог Размещения чертежа, в котором вы сможете указать расположение нужного файла PDF. Также файл PDF можно выбрать, воспользовавшись командой Файл > Внешний контент > Разместить внешний чертеж.

Примечание: Инструмент Чертеж позволяет размещать в проекте не только отдельные файлы, но и виды из других проектов ArchiCAD. Это может оказаться очень удобно в случаях, когда книга макетов является отдельным файлом, что является достаточно распространенной ситуацией.

4 Выберите файл Узлы откатной двери.pdf (находящийся в папке Узлы) и нажмите кнопку Открыть.

5 Щелкните мышью в окне детали, чтобы разместить чертеж.

Создание Каталогов

В этом разделе мы рассмотрим общие принципы работы с различными каталогами элементов и списками компонент. Технология интерактивных каталогов ArchiCAD обеспечивает интеллектуальную двустороннюю связь между спецификациями и элементами проекта. Использование интерактивных каталогов гарантирует, что даже сделанные в самый последний момент изменения будут точно отражены как в модели, так и в документации. Кроме того, существует возможность экспорта этих каталогов в файлы различных форматов.

По умолчанию ArchiCAD содержит несколько преднастроенных каталогов, с рассмотрения которых мы и начнем. Они находятся на вкладке Навигатора — Карта проекта в разделе Каталоги. В Каталоги элементов могут включаться любые BIM-элементы и все связанные с ними параметры, например — объем всей стены или площади ее поверхностей. Каталоги компонент могут содержать более подробную информацию о составляющих элементов, например — объемы конкретных слоев многослойной конструкции.

Вы можете добавлять эти спецификации в проектную документацию или сохранять в виде отдельных файлов, например, в формате xls.

Редактирование существующего каталога

Для начала давайте рассмотрим в качестве примера существующий каталог.

1 Переключитесь в Навигаторе на элемент 1. 1-й этаж.

2 Активируйте при помощи Навигатора Ведомость дверей.

3 Рассмотрим открывшееся окно каталога. Слева расположены функции форматирования, предназначенные для упорядочивание содержимого ячеек. Справа расположено непосредственно пространство каталога. Воспользуйтесь кнопкой выбора доступных уровней увеличения, и установите значение 150%. При небольшом разрешении монитора эти функции могут оказаться не видны. В этом случае можно временно переместить присутствующие на экране панели (например, Информационное табло), чтобы создать необходимое свободное пространство.

В списке представлены те самые объекты, которые вы создали ранее. Благодаря использованию технологии BIM, эти списки не только автоматически обновляются, но и позволяют изменять параметры элементов прямо в рабочем пространстве каталогов. Кроме числовой информации, здесь же присутствуют графические представления дверей.

Давайте посмотрим, как можно настроить схему каталога.

Добавление/удаление параметров

1 Нажмите кнопку Параметры схемы…, чтобы открыть соответствующий диалог. Здесь вы можете изменить существующие каталоги или создать новые. Список каталогов, присутствующих в проекте, представлен в панели Схемы. Сейчас выбранной является Ведомость дверей.

В панели Критериев вы можете увидеть основной фильтр, по которому формируется список. В каталоге отображаются элементы модели, соответствующие заданным параметрам. В нашем случае это Двери, но вы можете изменить критерии фильтрации для любых элементов.

В панели Поля можно выбрать любые доступные параметры для включения соответствующих данных в каталог. Здесь же можно изменять порядок расположения полей, а также суммировать их значения.

2 Нажав и удерживая клавишу CTRL/CMD, выберите из списка Общих данных параметры Название зоны и Собственный этаж. Затем нажмите кнопку Новый для добавления этих данных в список полей каталога. Эти общие данные доступны для использования со всеми BIM-элементами модели.

3 Выберите и добавьте из списка Окно/Дверь параметры Высота и Ширина. Для выделения сразу нескольких параметров можно снова воспользоваться клавишей CTRL/ CMD. Это специфические параметры элементов, и их список может меняться в зависимости от установленных критериев фильтрации.

4 Выберите в списке Полей каталога параметр Номер зоны и удалите его из списка, нажав кнопку Удалить. Также удалите из списка параметр Номинальные размеры Ш x В.

5 Выберите параметр Ширина и переместите его на третье сверху место в списке, воспользовавшись пиктограммой с изображением стрелок, находящейся перед именем параметра. Следом за Шириной расположите в списке параметр Высота. Параметр Ориентация переместите в самый конец списка.

6 Нажмите кнопку OK, чтобы закрыть диалог Параметров схемы и автоматически обновить каталог.

Изменение параметров элементов из рабочего пространства Каталога

Так как каталоги являются еще одним представлением BIM-модели, вы можете менять параметры присутствующих в них элементов прямо из рабочего пространства каталогов. Например, давайте изменим ширину откатной межкомнатной двери.

1 Выберите в каталоге откатную дверь.

2 Нажмите на ячейку, содержащую информацию о Ширине двери, и введите значение 1000.

3 Нажмите кнопку Выбор на плане этажа.

В результате, в открывшемся окне Плана этажа будет выделена выбранная дверь. При этом, в Информационном табло отображается измененное значение ее ширины.

4 Вернитесь в окно каталога.

Добавление размеров на эскизных изображениях каталога

Иногда ведомости заполнений оконных и дверных проемов должны содержать не только текстовую информацию, но и эскизы с размерами. ArchiCAD позволяет легко редактировать подобные эскизные изображения.

1 Выберите поле 2D-символа откатной двери и нажмите появившуюся кнопку Аннотировать.

В открывшемся окне Предварительного просмотра элемента можно использовать 2D-инструменты. Таким образом, вы можете добавить здесь любые аннотации, размеры, линии и штриховки.

2 Активируйте инструмент Линейный размер. В Информационном табло выберите Линейный способ построения с созданием размерных линий Только по X-Y и создайте размерную цепочку с привязкой к габаритным точкам двери. Созданный вами размер является ассоциативным. То есть, при изменении размеров двери, он будет автоматически обновлен.

3 Нажмите кнопку OK, находящуюся в левом верхнем углу окна. Незамедлительно в соответствующем поле каталога будет отображена созданная вами размерная цепочка.

Создание нового Каталога элементов

Давайте создадим спецификацию элементов фундамента. С ее помощью мы сможем определить потребный расход бетона.

1 Щелкните правой кнопкой мыши на разделе Навигатора Элемент и в появившемся контекстном меню выберите команду Новый каталог.

2 В открывшемся диалоговом окне выберите из выпадающего списка Конструктивные элементы, назначьте в качестве ID 01 и укажите имя — Фундамент. Нажмите кнопку OK.

В списке появилась новая схема.

3 Раскройте панель Критерии/01 Фундамент, чтобы указать параметры фильтрации элементов модели. В списке по умолчанию уже присутствует критерий Стена. Нажмите кнопку Новый и выберите из выпадающего списка в качестве Критерия Тип элемента, а в качестве Значения — Колонна. В поле И/ИЛИ установите для стены значение ИЛИ.

4 Еще раз нажмите кнопку Новый и выберите критерий Собственный этаж. В поле Значения выберите -1. Фундамент.

При заданных критериях в каталог будут добавлены фундаментные стены и столбики.

5 Теперь давайте настроим поля каталога. Добавьте в список Полей каталога параметры Общих данных Чистый объем и Тип. Переместите параметр Тип вверх списка и нажмите кнопку OK.

6 В открывшемся каталоге 01 Фундамент приведен список всех фундаментных конструкций, но мы пока еще не знаем суммарный расход бетона.

7 Давайте вернемся в диалог Параметров схемы. Щелкните мышью на строке Тип, а затем — на самом правом поле этого элемента, чтобы активировать значок флажка. Сейчас для разных типов элементов будут показываться их суммарные значения. Выделив строку Чистого объема, щелкните мышью на ее среднем поле, чтобы активировать значок суммы. Теперь итоговое значение будет выводиться внизу каталога.

Нажмите кнопку
OK.

В каталоге присутствует уже все необходимая информация, но все еще требуется некоторое форматирование спецификации.

8 В левой части окна расположены все необходимые нам инструменты форматирования каталогов. Достаточно просто выбрать нужные ячейки, и настроить желаемый стиль шрифта, размер и т.д.

  • Отметьте маркер Показать одинаковые элементы как единый элемент, чтобы отобразить идентичные элементы в одной строке.
  • Отметьте маркер Показать строку заголовка, чтобы вывести названия Типов элементов отдельными строками. Это сделает спецификацию более удобной для восприятия.
  • Щелкните мышью в ячейке Общего итога и выделите полученное значение, увеличив размер шрифта до 4 мм и установив красное перо для показа текста.
  • Отключите показ вертикальных границ таблицы, выбрав вариант Весь каталог в выпадающем меню «Применить параметры формата к» и Только разделители в меню “Граница ячейки”.

Создание нового Каталога компонент

Сейчас давайте создадим каталог некоторых компонент, входящих в состав элементов модели. Общие принципы работы с каталогами этого типа не отличаются от описанных выше.

В качестве примера давайте сделаем расчет потребности в материалах для возведения несущих стен.

1 Нажмите кнопку Параметры схемы…, а затем — Создать новый….

2 В диалоге Добавления схемы каталога выберите тип Компоненты. Назначьте в качестве ID 01 и укажите имя — Несущие стены. Нажмите кнопку OK.

3 В панели Критериев выберите Тип элемента Стена, затем добавьте критерии Конструктивной функции — Несущий элемент и Собственного этажа — 1. 1-й этаж.

4 На вкладке Полей каталога добавьте в список следующие параметры: Общие данные — Штриховка; Компоненты — Тип компоненты, Объем слоя/компоненты многослойной конструкции; Строительные материалы — Штриховка сечения.

5 Нажмите кнопку OK. В открывшемся окне каталога отметьте маркер Объединения одинаковых элементов. Воспользуйтесь инструментами форматирования и табуляторами границ столбцов для настройки корректного отображения каталога.

Cтандартная поставка ArchiCAD содержит несколько предварительно настроенных каталогов элементов и компонент. Ознакомьтесь с этими каталогами, чтобы получить лучшее представление о возможностях их использования.

В этой Главе…

Вы создали детали, как основанные на модели, так и содержащие внешние типовые чертежи.

Вы научились работать с каталогами элементов и компонент, ознакомились с процессом их настройки для решения конкретных задач. Кроме того, вы узнали о том, как редактировать параметры элементов прямо из рабочего пространства каталогов.

Источник данного материала: www.graphisoft.ru

Как нарисовать кельтский узел

Создайте замечательный рисунок кельтского узла с помощью простых пошаговых инструкций и видеоурока. Отлично подходит для детей и начинающих художников!

Перейти к пошаговым инструкциям.

Кельтские узлы — это декоративные узоры или геометрические узоры, возникшие в средневековой Европе, особенно в островных регионах Ирландии и Великобритании. На ирландском они называются snaidhm Cheilteach , а на валлийском — cwlwm Celtaidd .

Большинство кельтских узлов представляют собой бесконечные узлы или узлы плетения корзин. Еще в третьем веке такие узоры использовались в римском декоре. Позже рисунки использовались в иллюминированных (или иллюстрированных) книгах и на резных каменных памятниках.

Вы все еще можете увидеть эти древние узоры в мозаике The Great Pavement в Глостершире, Англия; крест на церкви св. Сусанны в Галиции; высокие кресты в Уэльсе и Ирландии; и в аббатстве Каир в Ирландии.

Прокрутите вниз, чтобы загрузить PDF-файл этого руководства.

Подобные конструкции можно найти по всему миру, но они были особенно популярны в кельтских регионах. Кем были кельты? Кельтские народы можно было найти по всей Европе, включая Великобританию, Испанию, Италию, Францию ​​и другие страны.

Артефактам этих людей более 2000 лет. Сегодня их искусство и религиозные убеждения по-прежнему влияют на современную культуру. Начиная с 1970-х годов кельтский узел стал популярным дизайном татуировки в Соединенных Штатах.

Хотите нарисовать замысловатый кельтский узел? Это простое пошаговое руководство по рисованию поможет вам понять, как это сделать. Все, что вам понадобится, это карандаш, ластик и лист бумаги. Вы также можете покрасить готовый узел.

Если вам понравился этот урок, см. также следующие руководства по рисованию: Невозможный куб, Невозможная звезда и Кельтский крест.

Простое пошаговое руководство по рисованию кельтского узла

Нажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest!

Пошаговые инструкции по рисованию кельтского узла

Рисунок кельтского узла — шаг 1

1.Начните с рисования двух перевернутых V-образных линий, параллельных друг другу. Это формирует вершину узла.

Рисунок кельтского узла – шаг 2

2. Затем удлините каждую из линий, присоединив изогнутую линию. Обратите внимание, как узел теперь напоминает перевернутое сердце.

Рисунок кельтского узла – шаг 3

3. Нарисуйте две параллельные V-образные линии посередине узла, закрывая открытые линии.

Рисунок кельтского узла – шаг 4

4. Нарисуйте пару параллельных U-образных линий с каждой стороны узла, заключающих закругленные формы.

Рисунок кельтского узла – шаг 5

5. Продлите линии U-образного изгиба к дальней стороне узла.

Рисунок кельтского узла – шаг 6

6. Продлите прямые линии противоположной U-образной кривой, создав зеркальное отражение.

Рисунок кельтского узла – шаг 7

7. Сотрите направляющие линии с рисунка.

Рисунок кельтского узла – шаг 8

8. Нарисуйте V-образную линию внизу узла.

Рисунок кельтского узла – шаг 9

9. Нарисуйте еще одну V-образную линию, параллельную первой, завершая узел.Обратите внимание, что кельтский узел напоминает две формы сердца, переплетенные друг с другом.

Полный рисунок кельтского узла

Учебное пособие по рисованию для печати

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДЛЯ УЧАСТНИКОВ

Все еще видите рекламу или не можете загрузить PDF-файл?

Во-первых, убедитесь, что вы вошли в систему. Вы можете войти на странице входа в систему.

Если вы по-прежнему не можете загрузить PDF-файл, вероятное решение — перезагрузить страницу.

Это можно сделать, нажав кнопку перезагрузки браузера.

Это значок в виде круглой стрелки в верхней части окна браузера, обычно в верхней левой части (вы также можете использовать сочетания клавиш: Ctrl+R на ПК и Command+R на Mac).

Как рисовать кельтский узел



старый метод

Эти инструкции можно выполнять с помощью карандаша и бумаги или с помощью любого компьютера на основе чертежной или чертежной программы.Я использовал Corel Draw, Adobe Illustrator, и AutoDesk AutoCad для различных проектов, но больше всего мне нравится Corel Рисовать. В уроке ниже я показываю метод, который я использую в Corel Draw; тем не менее, я намеренно опустил инструкции для конкретных программ. Я сделал это, чтобы сделать инструкции более широко применимыми в работе. с максимально возможным количеством программ для рисования и САПР.

Этот метод, как и большинство, начинается с рисования сетки.Конечно, вы могли бы использовать график бумаги, но это ограничило бы размер вашего готового шаблона до размеры миллиметровой бумаги, которые у вас есть. Какой размер должен сетку делаешь? Ну, это зависит от того, какой размер вы хотите, чтобы ваш окончательный образец быть. Например, если вы делаете выкройку для изделий из кожи, вы хотели бы нарисовать шаблон размером с окончательный проект; скажем – размер кошелька.Сколько квадратов нужно сделать? это круче вопрос. Количество квадратов зависит от узора, который вы собираюсь сделать. Проблема в том, что мы часто не знаем, какой шаблон, который мы хотим на этом этапе. Так что же нам делать? Догадка? Выберите образец что кто-то создал и скопировал? Нам просто нужно выбрать номер квадратов, которые вписываются в наш окончательный размер, и продвигаемся вперед, надеясь, что полученный шаблон будет выглядеть хорошо, и мы не тратим впустую наши усилия.Эта сетка имеет 4 квадрата в высоту и 6 квадратов в ширину.

Второй шаг заключается в том, чтобы провести диагонали. Эти линии будут путем, по которому следует большая часть узлов. Диагональные линии должны быть проведены, начиная с середины сторон квадратов сетки. Другими словами, не рисуйте диагонали от точек квадратов сетки, иначе вы получите свободные концы, торчащие во всех четырех углах.

Далее нарисуйте соединительные кривые, которые станут краями узла. Я делаю эти кривые касательными к диагоналям. Другими словами, они соединяются плавно к диагональным линиям.

Это это шаг, с которым у большинства людей больше всего проблем: решить, где к «Разбить сетку». То, что делает кельтский узел отличается от плетения (или ткачества), наблюдаемого во многих других культурах, введение «РАЗРЫВОВ» в плетение.я всегда находил это довольно увлекательно: кельтское плетение определяется скорее где шаблона НЕТ, чем там, где шаблон ЕСТЬ. это дизайнерская форма сделанный из пустых пространств внутри твердого объекта.

Итак, где мы размещаем эти пространства, чтобы сделать эстетически приятный дизайн? Человек с экстраординарными способностями к визуализации, вероятно, мог бы вообразить как будет выглядеть узел, но для обычного человека это “попробуй и увидишь” своего рода операция.Здесь мы находим самую большую проблему со ВСЕМИ традиционных кельтских методов плетения узлов: вы должны Знайте, как будет выглядеть ваш узел, ДО того, как вы его создадите!

Здесь вот как я это делаю:: Я МОШУЮ! Я использую шрифт Celtic Knot, представленный в параллельный учебник, чтобы опробовать дизайн. Я собрал кучу кусочков и поэкспериментируйте с ними, пока не найду узор, который выглядит круто! я просто вставляй новые кусочки, удаляй комбинации которые мне не нравятся и пробуй еще несколько комбинаций частей.У вас, однако, нет кельтского Knot Font (пока!), так что у вас есть 2 варианта:

1). Скопируйте то, что я сделал здесь (или чей-то дизайн из книги).

или

2). Методом проб и ошибок сделайте несколько перерывов и посмотрите, что получится. Если ты повезло, это будет выглядеть хорошо. Если вам не повезет, вы потеряете кучу время рисует уродливый узел и должен стереть все это и начать сначала, или возмутиться и бросить (или вы могли бы пойти сюда и закажите Шрифт).Видишь ли, я предупреждал тебя, что я необъективен….

Но вернуться к учебнику. Красные линии на нашей сетке показывают, куда я иду. делать перерывы.

Следуйте диагоналям пока не дойдете до красной линии. Когда вы дойдете до красной линии, добавьте кривую так что ваша линия продолжается в другую строку, которая прерывается в то же самое место. Добавление этих кривых завершает путь узла.Затемните эту линию, чтобы мы могли ясно видеть путь для следующего шага.

Хорошо, теперь, когда вы провел все это время, рисуя сетку, диагонали и разрывы, сотрите все это, кроме запутанной дорожки, которую мы затемнили в последнем шаг. Вот как это должно выглядеть.

Для На этом этапе программа компьютерной графики очень удобна.Мы должны сделайте новый контур по всему пути узлов. В Корел Дроу вы можете объединить все линии в один объект и использовать контур инструмент, чтобы сделать линию вокруг пути узлов. В Автокаде можно используйте функцию смещения, чтобы создать линию, параллельную (но смещенную) из) ваших существующих линий. Если вы используете Adobe Illustrator, вы можете создать пользовательский тип пера с 2 линиями и обведите путь узла своим новая ручка.Если вы делаете это карандашом, вам придется смотреть в глаза. Это. Проведите линию по всей дорожке узлов и внутри всех из маленьких отверстий в шаблоне. Новая линия должна быть смещена от исходный путь на 1/2 желаемой ширины готового узла шнур.

Когда вы закончили с удвоением линии, сотрите исходный путь узла так что все, что осталось, это наброски.

Мы почти готово! Потерпите еще немного, и у нас будет узел! И не обращайте внимания на тех самодовольных людей, которые начали параллельный учебник в то же время, когда вы начали этот и закончил делать тот же узел более часа назад. Вы можете гордиться этим ты сделал это ТЯЖЕЛЫМ ПУТЕМ!

Все осталось выяснить «Вещь выше/ниже».Ты можно начать где угодно на пути узла и сделать 2 маленькие линии в каждый перекресток. Обязательно чередуйте то в одну сторону, то в другую, снова и снова, пока не будут выполнены все пересечения или пока вы столкнитесь с областью, где вы обнаружите, что вы перешли или НЕДО-ПОД. В этом случае вы стираете линии, пока не устраните те, которые ошибаются и делают это снова. Посмотрите на следующую иллюстрацию, и вы сможете посмотри, что я имею в виду.Конечно, если бы вы использовали шрифт Celtic Knot Font, вы не нужно было бы беспокоиться о «больше / меньше вещи», потому что это было сделано для вас уже.

Итак, Вот он, законченный кельтский узел! Это выглядит довольно хорошо. Из Конечно, я профессиональный художник-график, который занимался подобными вещами. на жизнь более десяти лет, поэтому ваши результаты могут отличаться. Потому что я Я довольно опытен в этом, мне потребовалось всего около 2 часов, чтобы сделать этот узел для этого урока.

Сейчас что вы прочитали этот урок, прочтите следующий справа, чтобы изучить другой метод.

Легкий урок рисования кельтского узла и раскраска кельтского узла

Научитесь рисовать кельтский узел, начиная с одного из самых простых. Тщательное рисование и стирание сделают это похоже на бесконечный цикл.

Что такое кельтский узел? В основном это узлы, которые образуют полные петли без начала и конца.Говорят, что они олицетворяют вечность, которую можно интерпретировать как верность, веру, дружбу и любовь.

Этот урок является примером кельтского узла Троицы, который, вероятно, является одним из самых популярных. Формы довольно простые, их просто нужно тщательно нарисовать, чтобы все петли были одинакового размера и формы, а затем стереть в некоторых стратегических местах, чтобы сделать петлю бесконечной.

Учителя, которые ищут какие-то связи с Элементами Искусства, могут заметить, что ЛИНИИ в этом узле стратегически используются для создания непрерывной ФОРМЫ.И когда вдоль некоторых линий добавляется более темное ЗНАЧЕНИЕ цвета, узел кажется уже не плоским, а имеет некую объемную ФОРМУ. Довольно круто, да?

Закрепите меня на своей доске Pinterest

Используйте кнопку ниже, чтобы загрузить учебник в формате PDF

Раскраска Кельтский узел

Материалы для проекта «Кельтский узел»

  • Ластик. Большие карандаши, которые можно держать в руке, работают гораздо лучше, чем просто кончики карандашей.
  • Черный Маркер Sharpie . Эти перманентные маркеры с тонким концом создают красивые черные контуры, имеют хороший наконечник для окрашивания и никогда не растекаются, когда намокают. Используйте их с хорошей вентиляцией и подложите под них дополнительную бумагу, чтобы защитить столы.
  • Мелки Prang . Они немного мягче, чем другие мелки, поэтому иногда выглядят как масляная пастель. У них также есть несколько приятных коричневых оттенков, которых нет у Crayola, если только вы не купите их большие коробки.
  • Мелки Crayola . Надежный бренд, который всегда работает хорошо. В наборе из 24 штук одни из моих любимых золотисто-оранжевых и желтых цветов, которые кажутся немного богаче и теплее, чем те, что есть у Прэнг.

Пошаговое руководство по проекту «Кельтский узел»

Другие проекты ко Дню Святого Патрика

Как нарисовать кельтский узел

Детям понравится рисовать кельтский узел за 6 простых шагов.

Всего за 6 простых шагов дети с удовольствием создадут свой собственный кельтский узел на бумаге. Также включена загружаемая версия этого учебника по рисованию кельтских узлов.

Идеально подходит для учителей рисования и школьников, которые хотят научить детей рисовать собственный кельтский узел.

Наконец-то научитесь рисовать святого патрика, следуя этому уроку со своей скоростью. …а теперь урок как рисовать кельтский узел

Материалы

  • Карандаш
  • Бумага для рисования
  • Мелки или цветные карандаши
  • Черный маркер (дополнительно)
  • Как рисовать кельтский узел PDF для печати (см. конец урока)

В сегодняшней статье мы узнаем, как нарисовать кельтский узел на бумаге.Расположение и пропорции каждой части будут выделены на каждом шаге статьи с практическими рекомендациями здесь. Обратите внимание, что синие карандашные линии используются для обозначения текущих частей, рисуемых в каждом из шагов.

Необходимое время: 20 минут

  1. Нарисуйте первую кривую

    Карандашом нарисуйте кривую, похожую на перевернутую букву «С». Кельтский узел рисуется с использованием трех повторяющихся фигур, которые вы увидите через мгновение.

  2. Добавить еще одну кривую

    Из нижней точки нарисуйте еще одну кривую, но на этот раз она направлена ​​вниз.

  3. Завершить контуры узла

    Соедините точки вместе, добавив еще одну кривую. Обратите внимание, что все три линии кривых были одинаковыми.

  4. Ничья внутри узла

    Повторите шаги 1, 2 и 3, но сделайте его внутри и меньше, чем первый узел. Это устанавливает внутренние контуры для этого кельтского узла.

  5. Стереть перекрывающиеся части

    Теперь с помощью ластика сотрите части, которые нужно скрыть за перекрывающимися узлами.Линии, которые необходимо стереть, выделены синим цветом и показаны на схеме здесь.

  6. Завершите свой рисунок

    Возьмите зеленые мелки и раскрасьте свой кельтский узел. Мы использовали разные оттенки зеленого для более реалистичного эффекта.

Как нарисовать кельтский узел Скачать PDF

Щелкните ссылку ниже, чтобы просмотреть или загрузить этот урок рисования. PDF-файл представляет собой урок рисования для печати «Как рисовать кельтский узел ».Последняя страница загружаемого PDF-файла включает в себя страницу книжки-раскраски только с набросками и дополнительным упражнением, побуждающим детей к творчеству!

Как рисовать кельтские узлы

Моя любовь ко всему кельтскому началась в пятом классе, когда я впервые увидел Riverdance на канале PBS. Я одолжила все кассеты с кельтской музыкой (да, вы правильно прочитали: мне года… года), которые я могла взять в публичной библиотеке, и мои сестры, и я притворялась ирландскими танцовщицами. Нам очень понравились фильмы, действие которых происходит в Ирландии, такие как «Дуранго», «Пробуждение Неда Дивайна», «Далеко-далеко» и «Волшебная легенда о лепреконах».Я был на седьмом небе от счастья, когда обнаружил, что большая часть моего наследия — ирландцы, и с тех пор я был в Ирландии не один раз, а дважды. Поэтому, когда я научился рисовать кельтские узлы в средней школе, они стали моим любимым дудлом (когда я не рисовал лошадей). Эти узлы кажутся сложными, но как только вы узнаете секрет, их на самом деле довольно легко рисовать. Итак, в честь Дня Святого Патрика, пожалуйста, наслаждайтесь этим кратким уроком о том, как нарисовать свои собственные кельтские узлы.

Что вам понадобится

Чтобы нарисовать кельтские узлы, вам понадобится
  • Миллиметровая бумага
  • Карандаш и ластик
  • Ручка или маркер
  • Лайтбокс (дополнительно)
  • Ручка или маркер контрастного цвета (дополнительно)
  • Нелинованная бумага (дополнительно)

Шаг 1. Нарисуйте сетку

Сначала нарисуйте шахматную сетку с четным количеством строк и столбцов.Отсчитайте по два квадрата для каждого столбца и строки, но у них будут общие края. В моем примере выше 8 столбцов на 8 строк. Вы можете легко подсчитать столбцы и строки, считая точки вдоль внешних краев. Вам не обязательно иметь одинаковое количество столбцов и строк. Например, у вас может быть сетка 6×8. И вы можете иметь столько столбцов и строк, сколько хотите. Главное, чтобы их было четное количество.

Шаг 2. Нарисуйте несколько вертикальных и горизонтальных линий

Затем нарисуйте вертикальные и горизонтальные линии, где хотите.Каждая линия должна занимать четное количество квадратов с точкой в ​​середине линии. Здесь вы можете быть настолько креативны, насколько хотите. Каждая линия создаст изгиб или изгиб вашего кельтского узла. По мере практики вы узнаете, как разные конфигурации меняют узел. Вы можете сделать вещи симметричными, или вы можете отбросить осторожность и просто посмотреть, что получится, когда вы рисуете линии волей-неволей. Большинство моих рисунков с узлами начинаются с того, что я спрашиваю себя: : «Как бы это выглядело, если бы я сделал это…?»

Шаг 3. Соедините точки

Для этого шага начните с соединения неиспользуемых точек диагональными линиями.НЕ пересекайте и не соединяйтесь ни с одной из вертикальных или горизонтальных линий, которые вы нарисовали на последнем шаге. У вас могут быть точки, которые не связаны, и это нормально. После того, как вы нарисовали все диагональные линии, завершите соединение точек, нарисовав дуги между точками рядом с вертикальными и горизонтальными линиями. Обратите внимание на то, как узел взаимодействует с линиями, которые вы нарисовали. Вот как вы получаете петли, повороты, углы и волны в своем узле. В конце концов, к каждой точке должно быть подключено четыре линии.На приведенной ниже диаграмме показаны примеры того, что делать с различными линиями, которые вы, возможно, сделали.

Шаг 4: больше и меньше

Затем закройте промежутки, обводя чередующиеся точки по линии узла. Звезда на перекрестке в левом нижнем углу. Сделайте это пересечение над , обведя эту точку (см. диаграммы ниже). Нарисуйте один, пропустите один, нарисуйте следующий и так далее. По мере того, как вы будете двигаться дальше, вы начнете замечать характерные для кельтских узлов узоры «сверху вниз».Если вы закончили петлю, а ваш узел не завязан, просто найдите место, где соседняя петля будет проходить под петлей, которую вы только что нарисовали, и следуйте схеме оттуда. Или просто помните, что пересечения, которые имеют одну и ту же линию сетки, всегда будут пересекаться в одном и том же направлении. Мне нравится делать этот шаг карандашом на случай, если я напортачу. После того, как вы закончите, обведите его ручкой или маркером, затем сотрите пометки карандашом, и вуаля! У тебя есть кельтский узел! Если вы хотите увидеть все основные шаги в действии, вот короткое видео, которое проведет вас через них:

Шаг 5 (необязательно): Сделайте это модно

Если вы хотите, чтобы ваш узел выглядел более причудливо, вы можете сделать линии шире и сузить эти промежутки, чтобы он выглядел как непрерывная веревка.Для этого я беру ручку контрастного цвета и рисую линии по обе стороны от линий, которые я нарисовала для узла. На данный момент я не сильно беспокоюсь о пробелах, так как это всего лишь руководство. Моя самая большая забота — убедиться, что мои линии относительно однородны по всему узлу. Вы также можете использовать этот шаг, чтобы отрегулировать положение и сгладить любые неровности. Например, у моего первоначального узла были волнистые пятна в каждом углу, но я решил, что хочу, чтобы он был более круглым. Я просто нарисовал направляющие линии там, где я хотел, чтобы цикл действительно работал.Затем я прикрепляю бумагу с сеткой к лайтбоксу и накрываю ее свежим листом нелинованной бумаги. Если у вас нет лайтбокса, отличной альтернативой станет окно с хорошим естественным освещением. Я прослеживаю свои ориентиры, обращая внимание на точки над/под моим первоначальным узлом. И вот он: кельтский узел, который вы придумали и нарисовали сами. Теперь, когда вы знаете секреты, вы можете экспериментировать с размерами и конфигурациями и делать всевозможные узлы. Эти узлы также являются отличным дополнением к множеству различных видов поделок.Обведите их на картоне и сделайте открытки ко Дню Святого Патрика. Используйте его как образец для вышивки. Возьмите несколько цветных карандашей и раскрасьте их. Возможности безграничны. Так же, как эти узловатые петли. 😉

Поделись своими кельтскими узлами!

Я бы с удовольствием посмотрел бы на узлы, которые ты завязываешь. Если вы следуете этому руководству, опубликуйте свое изображение в социальных сетях с хэштегом #jestkeptsecret .

И если вам понравился этот пост, пожалуйста, поделитесь им! Спасибо!

Нарисуйте кельтские узлы: простая техника для сложных дизайнов | Джен Хиткот

Стенограммы

1.Вступление: Привет, я Джен Хиткот. Я художник, живущий в Милуоки, штат Висконсин. Я собираюсь показать вам технику рисования кельтского узла, которой я научилась несколько лет назад. Вам не нужно никакого опыта рисования, чтобы пройти этот класс. Эти узлы могут показаться сложными, но на самом деле это очень простая техника. Как вы увидите, вы начинаете с разметки сетки, а затем просто следуете нескольким простым правилам, чтобы заполнить не так, как только вы изучите это и потренируетесь несколько раз. Это очень просто. Большая ночь займет некоторое время, чтобы нарисовать, но как только вы освоитесь, это не займет много времени после того, как вы это сделали.Этот класс предназначен для всех, кто интересуется рисованием кельтских орехов только в рамках проекта рисования, независимо от того, хотите ли вы сделать что-то, что можно повесить на стену или на холодильник, где вы хотите сделать что-то вроде открытки. Этот класс также предназначен для всех, кто хочет научиться своего рода медитативной технике рисования. Как я уже говорил, это действительно очень легко понять. И этот класс также для всех, кто хочет научиться создавать кельтские узлы, чтобы использовать их в другом творческом проекте. Я люблю резьбовые ложки, и я решил, что этой ложке не нужна сетка на ручке.Дизайнеры иногда включают кельтские узлы и узор из двух тросов. Вы знаете, как вырезать Камень. Вы могли бы сделать кельтский крест. Если вы ищете больше вдохновения, посмотрите вверх. The Book of Kells Online Book of Cows — иллюминированная рукопись Нового Завета, которой 1200 лет. Он полон невероятно красивых рисунков, которые включают не работу, а другие повторяющиеся мотивы в ваши картины, изображающие важных людей в событиях из Евангелий. Итак, на этом уроке я расскажу вам о материалах, которые я использую.Хотя для начала вам понадобится только ручка или карандаш и немного бумаги, я покажу вам, как настроить градацию, нарисовать простую решетку, а затем покажу, как усложнить ваши проекты. И, наконец, я расскажу о некоторых типичных ошибках, которые вы можете совершить, и о том, что с ними делать. Ваш проект для этого класса — нарисовать несколько орехов. Я надеюсь, что вы взволнованы, чтобы начать, и я не могу дождаться, чтобы увидеть, что вы придумали. 2. Материалы: чтобы научиться рисовать, не нужно ничего особенного, просто лист бумаги и чем-то, чем можно рисовать.Все, что у вас есть под рукой, подойдет. Если вы просто заинтересованы в рисовании или если вы занимаетесь дизайном, а не включением в другой проект, вы можете придерживаться этого. Но если вы хотите получить более красивый рисунок, я хочу рассмотреть несколько вещей. Я предпочитаю черные чернила на белой бумаге, но вам не обязательно идти по этому пути. Некоторые материалы, такие как обычный карандаш, могут размазываться. Цветного карандаша тоже было много, но не так плохо, как обычным карандашом. И я нашел, что там работоспособным.Если вы будете очень внимательны, я нарисовал эти зеленые и синие орехи цветным карандашом, и вы можете видеть на этом синем. Я добавил немного затенения, чтобы сделать вакцину для трех D. Моя любимая ручка для орехов – это микропигмент. Эти воздушные фломастеры с архивными чернилами. Они бывают разных цветов и разной ширины. Асперская бумага. Это действительно зависит от того, что вы рисуете. Средний, так как мне нравится работать с бумагой с очень гладкой поверхностью. Это предотвратит просачивание чернил на бумагу.Если вы хотите порекомендовать конкретную марку, мне очень нравится бумага для родео. Это очень гладко, и ручки для мигрантов не уходят, и это не так уж дорого. Бумага Strathmore 300 Siri с гладкой поверхностью Bristol тоже хорошо работает. Если вам нужна более плотная бумага, имейте в виду, что на гладкой бумаге чернила сохнут дольше, поэтому вам придется проявлять осторожность, чтобы не провести рукой по влажным чернилам. После того, как вы освоите базовую технику, вы, возможно, захотите использовать линейку или миллиметровую бумагу для создания своего слоя, но вам определенно не нужно это для начала.3. Простая решетка: в этом уроке я покажу вам, как нарисовать простую решетку. Это не просто практика, поэтому используйте любую ручку, карандаш и бумагу, которые у вас есть. Я буду использовать маркер с очень тупым кончиком, чтобы вы могли ясно видеть. Первый шаг в рисовании ночи — это создание квадратной сетки точек. Он не обязательно должен быть идеально квадратным, поэтому я часто просто рисую их свободными руками, вот так. Позже в этом классе я покажу вам, как использовать линейку или миллиметровую бумагу, чтобы сделать более точное откладывание. Эта сетка может быть любого размера, который вы хотите, но я думаю, что шесть — это хороший размер для вашего первого.Следующим шагом будет нарисовать лежащие вокруг за пределами вашего великого Или я могу нарисовать только за пределами точек, чтобы вы все еще могли их видеть. Теперь вернитесь к своей оценке и поставьте точку в центре каждого квадрата. Обратите внимание, что теперь у вас есть сетка из меньших квадратов, ориентированных по диагонали к исходным квадратам, которые вы нарисовали. Эти меньшие квадраты будут единицами. Где то, что вы использовали для рисования нет. Поэтому, когда я буду говорить об остальных квадратах этого класса, я буду говорить об этих меньших квадратах.Средний карандаш сбривать не нужно. Я просто делаю это, чтобы показать вам, о чем я говорю, хотя, если у вас возникли проблемы с визуализацией квадратов, вы можете попробовать раскрасить их вот так. Если вы считаете, что это поможет, я также хотел бы указать, что вокруг внешних краев вас нет треугольных пространств, и вы снова собираетесь относиться к ним иначе, чем к квадратным интервалам. Вам не нужно их раскрашивать, это то, что вы можете сделать в своей жизни. Теперь пришло время для захватывающей части.На самом деле, езжайте ночью. Я считаю, что это помогает думать о точках как о болях или колышках, торчащих из бумаги. И само по себе это трехмерная нить, которую я физически оставляю в доках. В этом примере, если вы пойдете по желтой прямой, вы увидите, что вы всегда оставляете прямую над той, что ниже 1/1 Андервуда и так далее. Выберите квадрат и нарисуйте на нем две параллельные линии вот так. Это первая часть истории. Старайтесь, чтобы пружина находилась в центре квадрата, и старайтесь, чтобы ширина пружины составляла примерно половину ширины квадрата.Теперь представьте, что вы следуете по пути строки вниз вправо. Просто прошло. Итак, в следующем квадрате, который я заштриховала карандашом, он должен быть внизу. Затем в следующем квадрате все повторяется. Теперь просто продолжайте идти по странице, следуя пути улицы. Когда вы доберетесь до треугольного пространства у границы, оставьте его пока пустым. Теперь вы можете выбрать пути других строк, которые проходят перпендикулярно этой первой строке, и просто продолжать следовать шаблону над под над под.Старайтесь поддерживать постоянную ширину строки и старайтесь, чтобы пути строк плавно проходили по странице. Однако не слишком беспокойтесь о совершенстве. Эти узлы визуально довольно заняты, поэтому, как только вы закончите, большинство несоответствий или ошибок будут гораздо менее заметны. Кроме того, я думаю, что вариации, которые вы получаете от ручных рисунков, действительно дают законченный вид. Есть одна распространенная ошибка, на которую я хочу обратить внимание сразу же, потому что ее часто совершают новички, и это просто соединить точки.Если вы сделаете это, вы просто получите нарисованную от руки миллиметровку. Тебе действительно нужно это негативное пространство, чтобы оно действительно выглядело как женщина, Глэдис. Теперь я покажу вам, как работать с треугольными пространствами вокруг граничных стенок вашего стука. Это довольно просто. Каждый раз, когда струна вот-вот упрется в стену, она поворачивается на 90 градусов. Так что потратьте секунду, чтобы убедиться, что вы понимаете путь, по которому следует этот напиток, а затем нарисуйте плавную связь. Затем вы можете обойти, не рисуя эти связи.Углы пути на самом деле следовали тому же правилу, что и стены, которые ограничивают попадание в одну стену, заставляют ее поворачиваться на 90 градусов, а затем сразу же упираются в другую стену. Он должен повернуться еще на 90 градусов, всего 180 градусов. Я почти всегда езжу так, как назначено, но вы можете сделать их правильно, когда закончите все кварталы. Поздравляю. Вы нарисовали свою первую ночь, чтобы сделать ее действительно яркой на фоне, затем сделайте снимок и поделитесь им в проектах класса. 4. Метод шахматной доски. Теперь я хотел бы показать вам второй метод заполнения решетки, который я называю методом шахматной доски.Возможно, вы заметили, что, поскольку мы следуем шаблону «больше одного меньше одного», каждый второй квадрат имеет свою нить, идущую в том же направлении, и вы можете воспользоваться этим фактом, чтобы рисовать намного быстрее. Здесь закрашены все остальные квадраты, и вы не понимаете, почему я называю это шахматной доской. Все нити в серых квадратах будут идти в одном направлении, поэтому вы можете выбрать направление и нарисовать их во всем этом. Ваас. Как только вы это сделаете, вернитесь через решетку и заполните все белые квадраты, идущие в другом направлении.Я считаю, что легче рисовать линии в одном направлении, чем в другом, поэтому я часто перемещаю бумагу, чтобы приспособиться к этому. Это то, что делает метод шахматной доски намного быстрее для меня, чем работа вовне, по одному квадрату за раз. Но я думаю, что работая снаружи по одной клетке за раз, это обычно немного менее запутанно, поэтому я сначала научил вас этому методу. И когда я рисую большую ночь, я всегда заканчиваю тем, что прыгаю туда-сюда между двумя методами, просто делая то, что имеет для меня наибольший смысл в тот момент, когда вы впервые практикуете метод шахматной доски, вы можете или не хотите заштрихуйте все остальные квадраты, как я сделал здесь.Я думаю, что некоторым из вас будет полезно увидеть, как вы визуализируете шахматную доску. Но другие из вас просто сочтут это более запутанным, потому что газета выглядит слишком загруженной. Так что просто делайте то, что работает для вас. Как только вы получите центр решетчатого здания, обойдите границу так же, как и раньше. Так что получите этот метод или попробуйте нарисовать другой практический материал, и обязательно поделитесь изображением своей работы в проектах класса. 5. Внутренние стены. К этому моменту вы попрактиковались в рисовании нескольких простых орехов и готовы перейти к более сложным вещам.Вы сделаете это, добавив то, что я называю внутренними стенами. Есть три простых правила, которым нужно следовать. Снятие внутренних стен. Первое правило — соединяйте точки, всегда начинайте и заканчивайте свою линию на причале. Второе правило заключается в том, чтобы рисовать линии, параллельные вашим пограничным стенам. Таким образом, с моей бумагой в этой ориентации все мои стены будут вертикальными или горизонтальными. Третье правило состоит в том, что стены могут встречаться или пересекаться только у доктора. Так что здесь, если бы я хотел расширить эту стену влево, я не мог бы, потому что она пересекала бы эту вертикальную стену между двумя точками, поэтому я должен оставить все как есть.Эти правила распространяются и на внешние пограничные стены. Вы не можете видеть здесь, но есть точка, где эти стены соединяются. Пока вы будете следовать трем правилам, у вас ничего не получится. Но я рекомендую вам начать с нескольких внутренних стен, добавляя больше по мере того, как вам будет удобнее, если вы хотите следовать точно такому же образцу, как я. Вы можете приостановить это видео и нарисовать этот макет в сетке пять на шесть точек. Как видите, рисование внутренних стен разделило некоторые квадратные пространства на треугольные.Вы обращаетесь с этими пространствами точно так же, как и с теми, что расположены вокруг внешнего края вашего «Не», каждый раз, когда струна сталкивается с одним из этих нерегулярных пространств у стены. Делает поворот на 90 градусов. Если вы используете метод шахматной доски, шахматная доска простирается по всей странице, пропуская внутренние стены, как здесь, поэтому подумайте, с чего начать, и начните заполнять решетку, как перед тем, как я уйду. Треугольное пространство изначально пусто. Если вы рисуете большее не, нет необходимости заполнять все квадраты, прежде чем вы вернетесь к треугольным пространствам.Но заполните окружающие квадраты, прежде чем браться за стены. Это потому, что вы сможете рисовать эти связи более плавно. Если вы видите, куда идет этот напиток и откуда он исходит, вы можете начать соединять изгибы стен, как я уже говорил, внутренние стены точно такие же, как и внешние стены. Всякий раз, когда струна упирается в стену, она поворачивается на 90 градусов. Углы тоже точно такие же, так что не торопитесь на практике. Обсуждая некоторые внутренние стены, я хотел бы показать вам пару примеров некоторых конфигураций внутренних стен, которые поначалу могут немного сбивать с толку.Иногда путь струны будет отскакивать более одного раза, прежде чем он вернется к обычной решетке. Когда это произойдет, просто найдите секунду, чтобы визуализировать весь путь этого дерева, прежде чем начать движение. Это поможет вам сохранить путь строки, плавно протекающей по странице. Для этого длинного узкого пространства убедитесь, что вы видите, откуда исходит поток и куда он уходит, а затем рисует. Взолнованный. Связь К настоящему моменту, я думаю, вы можете видеть, что где вы выкладываете свои внутренние стены, там вы действительно можете проявить творческий подход.Создайте свою точку. У меня есть несколько примеров для вас. Этот длинный, узкий не повторяет пару маленьких мотивов вдоль Вот такой не повторяет также несколько маленьких мотивов, а этот выложен с осевой симметрией Если бы вы повернули бумагу на 180 градусов, она выглядела бы так же. У этого вообще нет симметрии. Кроме того, вы не должны быть прямоугольником. Вам просто нужно, чтобы ваши пограничные стены следовали тем же правилам, что и внутренние стены. И они также должны быть непрерывными. Я опубликую некоторые из этих фотографий в формате PDS, так что вы можете хорошенько их рассмотреть, если хотите.6. Линейка. Как только вы научитесь рисовать орехи, вы можете расставить точки более квадратным и ровным мостом. Мой любимый способ сделать это с миллиметровой бумагой. Вы можете купить миллиметровую бумагу или скачать PDF-файл с любыми размерами, которые вы хотите. Линии на этой бумаге довольно легкие, поэтому я люблю рисовать точки маркером. Затем вставьте миллиметровую бумагу под бумагу проекта и обведите ее. Если, как и я, у вас нет светового стола. Это работает только в том случае, если ваш проектный документ относительно вещь. Это одна из причин, по которой мне очень нравится использовать бумагу Броуди.Если вы используете более толстую бумагу, такую ​​как Bristol Board, вам придется использовать линейку для расстановки точек. Есть много способов сделать это. Я просто покажу вам один. Этот метод основан на квадрате края бумаги. Лина Линейка поднимается одним краем бумаги и слегка прочерчивается линией острым карандашом, затем проделайте то же самое в верхней части бумаги, отмечая размеры вашего не на тех две жизни. В данном случае я делаю 16 сантиметров на 10 сантиметров, теперь измерьте, как далеко ваша отметка находится от края бумаги.Здесь 3,5 сантиметра и сделайте еще одну отметку дальше по странице на таком же расстоянии от вещи. Затем вы можете соединить эти две метки с помощью линейки. В конце концов, жизнь теперь измеряет измерение, которое вы хотите на этой линии. Здесь снова 10 сантиметров и соедините это с измерением, сделанным на противоположной линии. Убедитесь, что длина этой линии в данном случае соответствует 16 сантиметрам. Если это не так, вы допустили ошибку или работаете достаточно точно. Как только вы убедитесь, что квадрат переключился на a, начинайте отмечать точки.Сначала сделайте границы, затем заполните середину. В зависимости от вашей ручки и линейки, вы можете нанести чернила на линейку, а затем размазать их по бумаге. Так что следите за этим. После того, как все большие квадраты выложены. Я думаю, что проще просто нарисовать точку в центре каждого, нажав I. 7. Ошибки: в этом уроке я хотел бы рассказать о некоторых распространенных ошибках и о том, что с ними можно сделать. Иногда две части вашей силы не совпадают. Просто попробуйте соединить их как можно лучше, как это.Когда вы рисуете линию, которая выходит за пределы квадрата, предполагается, что он и превратится в угловое пространство, что затрудняет рисование плавного соединения. Просто делайте все возможное и старайтесь избегать этого в будущем. Если вы проведете немного дальше линии, обозначающей край следующей струны, вы можете сделать линию немного толще, а затем сделать то же самое с линией на другой стороне улицы. Это сделает более толстые линии менее заметными на финальном рисунке. Расставляя точки, иногда вы рисуете точку не в том месте.Когда это произойдет, вы можете нарисовать внутреннюю стену, чтобы скрыть ее. В какой-то момент вы сделаете ошибку в шаблоне «больше одного меньше одного». Это может сбивать с толку, пока вы сохнете, но на самом деле финиш здесь не будет выглядеть очень хорошо. Вы можете видеть, что эта строка должна быть внизу. Лучшее, что можно сделать в этой ситуации, — это локализовать проблемную зону. Так что работайте по кругу, придерживаясь обычного шаблона «над низом», «над низом». Теперь я проделал свой путь, и у меня остался один квадрат.Предполагается, что он идет вверх влево, что было бы неплохо, но тогда я получил бы секцию больше трех меньше трех. Так что я собираюсь вести эту цепочку в другом направлении, потому что в финальной части будет выглядеть гораздо менее очевидно. 8. Заключение: спасибо, что посетили мой класс. Надеюсь, я знаю, что вы научились выкладывать Доддов и рисовать простую решетку, и что вы начинаете думать о том, как внутренние стены могут повлиять на общий дизайн. Я с нетерпением жду, когда вы высохнете, поэтому, пожалуйста, опубликуйте фотографии, чтобы поделиться ими с классом.И если у вас есть какие-либо вопросы, не стесняйтесь спрашивать.

Как создать кельтский узел: инструкции и вдохновение

Узнайте, как комбинировать формы и узоры для создания собственного кельтского узла в Adobe Illustrator.

На протяжении веков художники вдохновлялись кельтским узлом и его многочисленными вариантами. Эти графические изображения узлов не связаны, а представляют собой бесконечный, непрерывный круг стилизованной веревки в виде спиралей, ступенчатых узоров и узоров ключей.В кельтской мифологии узлы символизируют сакральную геометрию вселенной и взаимосвязанность всего живого. Они варьируются от простых до сложных, принимают любую форму, и вы, вероятно, видели, как они украшают древние рукописи, татуированные байкеры и ваш местный ирландский паб. Мы взяли интервью у некоторых из ведущих современных дизайнеров кельтских узлов, чтобы узнать историю и значение этого дизайна, а также узнать, как создать простой узел в Adobe Illustrator.

Трикетра, или узел Троицы, является одним из самых популярных и значимых традиционных кельтских узлов.Источник изображения: Екатерина Диденко.

Кельтские узлы любви — это переплетенные узлы, которые, как считается, обменивались тканью, бумагой и украшениями так же, как мы обмениваемся сегодня обручальными кольцами. Узел любви, изображенный здесь на свадебном приглашении, означает вечную любовь. Источник изображения: Джессика Дэвидсон.

Создание кельтского узла

Александр Сурикома Бабич, руководитель дизайн-студии MacoshDesign, увлекся кельтским дизайном после просмотра мультфильма «Келлская тайна», в котором главный герой создает замысловатые кельтские узоры и узоры.Это вдохновило его начать изучать кельтский дизайн и создавать собственные рисунки.

«Для меня конструирование кельтских узлов похоже на разгадывание кроссворда, — говорит Александр. «Чем сложнее, тем лучше! Невероятно интересно переплетать полоски — положить одну сверху, потом снизу, закрутить узел сам с собой, а в конце соединить два конца, чтобы получилась одна бесконечная линия. Это похоже на волшебство».

Мы попросили Александра поделиться своим процессом создания простого кельтского узла:

Всем привет!

Сегодня я покажу, как я рисую кельтские узоры.Этот метод позволяет создать нарисованный от руки узор, который будет идеально бесшовным, в результате чего получится уникальное художественное произведение со всем очарованием изделия ручной работы и всеми преимуществами компьютерной графики, включая возможность масштабирования, эксперименты с цветами, легкое изменение форм. , и конечно подготовиться к печати.

В этой загружаемой библиотеке вы найдете окончательный файл, сопровождающий каждый шаг, чтобы вы могли сравнить свои результаты с моими.

1. Создайте фоновую сетку для вашего рисунка (миллиметровая бумага) в Adobe Illustrator

Сначала создайте стандартный вертикальный документ формата A4 RGB.

Выберите инструмент «Прямоугольная сетка», который находится под инструментом «Инструмент сегмента линии».

Откройте меню «Параметры инструмента «Прямоугольная сетка», щелкнув монтажную область.

Установите параметры сетки, как показано на рисунке выше. Затем измените цвет обводки на RGB (0,255,255) и его толщину на 0,1 мм. Если ваши единицы измерения по умолчанию не в миллиметрах, вы можете изменить их в меню Illustrator/Preferences/Units. Измените единицы измерения General и Stroke на миллиметры.

С помощью инструмента «Прямое выделение» выберите центральные вертикальные и горизонтальные линии, удерживая Shift, затем измените толщину линии на 0,25 мм в меню «Обводка». Ваша сетка должна выглядеть как на картинке ниже.

Теперь измените вес внешней линии сетки на 0,35 мм.

Выберите свою сетку с помощью «Инструмента выделения» и перейдите в «Объект»> «Трансформировать»> «Переместить» (Shift+Ctrl+M в Windows или Shift+Command+M в Mac). Установите параметры, как показано ниже:

Не забудьте выделить «Копировать».Нажмите Ctrl+D три раза, чтобы получить пять копий сетки. Затем выделите все, снова нажмите Shift+Ctrl+M и измените параметры на Horizontal: 0, Vertical: 10, Distance: 10. Нажмите Copy, а затем Ctrl+D три раза, чтобы получить сетку 5×5 квадратов.

Нарисуйте прямоугольник, чтобы создать контур всей сетки, и установите обводку на 0,5 мм. Сгруппируйте все квадраты, выбрав Object>Group или Ctrl+G.

Эта сетка является моей основой для создания любого кельтского узора или орнамента. Вы можете сохранить его и использовать для будущих проектов.

2. Отрегулируйте фон для орнамента в виде кельтского узла

Для этого орнамента мы хотим немного изменить фон. Выделите все и скопируйте с помощью меню перемещения (Ctrl+Shift+M). Установите параметры по горизонтали: 50 мм, по вертикали: 0 мм. Выберите копию. Затем нажмите Ctrl+D еще дважды, чтобы получить 4 копии. Он должен соответствовать формату А4 и удобен для печати.

Выберите «Инструмент «Эллипс» и нарисуйте круг, щелкнув сетку на пересечении второй вертикальной жирной линии и первой горизонтальной жирной линии.Установите и высоту, и ширину на 40 мм.

Выберите круг и скопируйте его с помощью Ctrl+Shift+M (горизонтальный: 20 мм, вертикальный: 0 мм). Нажмите Ctrl+D шесть раз, чтобы получить восемь кругов.

Скопируйте этот фон несколько раз, чтобы иметь образцы для экспериментов (я сделал четыре, но использовал только два), а затем распечатайте его. Использование кругов в качестве ориентира позволит вам лучше создать симметричный узел. Теперь пришло время рисовать!

3. Нарисуйте от руки орнамент в виде кельтского узла

На этом этапе процесса я предпочитаю начинать с набросков.Ваш рисунок не должен быть идеальным. Вы можете рисовать беспорядочно, чтобы разобраться во всем, и все будет в порядке. Обещаю, никто и никогда не узнает его в окончательном дизайне!

Я не рекомендую использовать для рисования обычный карандаш, потому что он слишком похож на оттенок чернил, которым вы будете рисовать последние линии. Вместо этого мне нравится использовать синий карандаш. Таким образом, Adobe Illustrator может легко отличить синий карандаш, который я использовал в своем наброске, от черных чернил на последних линиях, поэтому нет необходимости стирать, прежде чем программа отследит мой дизайн.Стирание повреждает бумагу и рискует размазать чернила. Дополнительным плюсом является то, что вы потом сохраняете все свои идеи, не вошедшие в финал, и можете использовать их в последующих работах.

Начать проектирование узлов. Сначала я делаю грубый рисунок, потом перерисовываю его более точно в окончательный вариант.

Этот дизайн состоит из трех элементов: начала, центра и конца. Позже мы можем разрезать этот элемент в двух местах, затем продублировать центральный элемент, чтобы сделать готовую полосу любой нужной нам длины.

Одна из самых важных вещей в дизайне кельтских узлов — это чередование положения полосы: верх-низ, верх-низ, … при каждом пересечении, чтобы получить эффект переплетения. Чтобы было легче понять и увидеть, мне нравится использовать 2 цвета ручки. Обратите особое внимание на места, где начальный, центральный и конечный элементы соединяются на одной горизонтальной линии. Фоновая сетка поможет вам ориентироваться в этом процессе.

Затем добавьте полосе ширину и изгибы. Это придаст узлу трехмерный эффект.

Теперь обведите контур технической ручкой — сначала тоньше (0,1-0,3 мм), затем толще (0,8 мм), чтобы получилось идеально. Если вы чувствуете себя уверенно, вы можете не использовать тонкую ручку и сразу обводить рисунок толстой ручкой.

Теперь отсканируйте свой рисунок. Обычно я делаю это с разрешением 600 Dpi. Вы также можете использовать Adobe Capture, чтобы загрузить свой рисунок в свои библиотеки Adobe без сканирования.

4. Векторная трассировка и корректировка для формирования бесшовного кельтского орнамента в виде бордюра

Перетащите рисунок в пустой документ Adobe Illustrator.Откройте панель «Трассировка изображения» и выберите стиль черно-белой трассировки.

Вы можете увидеть мои пресеты выше, но я рекомендую немного поиграть с ними, чтобы получить наилучший результат, так как каждый рисунок индивидуален. Убедитесь, что флажок рядом с «Штрихи» снят, а флажок рядом с «Игнорировать белый» установлен.

Теперь давайте преобразуем трассировку в пути. Нажмите «Развернуть» на панели управления или выберите «Объект» > «Трассировка изображения» > «Развернуть». Теперь мы можем работать с нашим рисунком, как с любым векторным объектом.

Используйте инструмент «Отрезок линии», чтобы нарисовать две вертикальные линии, где соединяются начальный, средний и конечный элементы. Удерживая нажатой клавишу Shift, рисуйте линии вертикально.

Выберите все элементы. Откройте панель «Pathfinder» (Shift+Ctrl+F9) и откройте «Параметры Pathfinder». Там отметьте рядом с «Divide and Outline Will Remove Unpainted Artwork» и нажмите «ok». Затем выберите «Разделить» на панели «Обработка контуров».

Разгруппируйте элементы, выбрав «Объект»> «Разгруппировать» или Shift+Ctrl+G.Переместите конечный элемент влево, нажав Shift. Выберите центральный элемент. Скопируйте (Ctrl+C) его ширину из панели «Свойства» (Shift+F8).

Затем выберите «Объект»> «Трансформировать»> «Переместить» или нажмите Shift+Ctrl+M. Скопируйте ширину по горизонтали (Ctrl+V) и напишите «0» по вертикали; нажмите Копировать.

Вы можете видеть, что узор не является абсолютно бесшовным. Чтобы сделать его идеальным, нам нужно настроить конечные точки. Для лучшей видимости я изменил заливку второго элемента на красный.Используя Pen Tool, удерживайте нажатой клавишу Ctrl, чтобы перемещать точки и корректировать рисунок. Редактируйте только черную часть — НЕ ТРОГАЙТЕ КРАСНУЮ! Удалите красный элемент, когда закончите.

Теперь верните концевой элемент и повторите процесс. НЕ ПРИКАСАЙТЕСЬ К СРЕДНЕМУ ЭЛЕМЕНТУ, иначе он больше не будет соединяться плавно. Теперь мы можем бесконечно расширять элемент, копируя среднюю часть.

Наше кельтское украшение-узелок готово, но на данный момент оно выглядит немного скучно. Добавим некоторые детали.

5. Добавить детали

Измените заливку на RGB (0.255.255) и добавьте контур фонового поля и вертикальные линии в точках соединения. Затем немного увеличьте его, чтобы увеличить разницу между толстыми и тонкими линиями и сделать узор более ярким.

Скопируйте и распечатайте.

Используйте этот узел как основу для множества узоров. На одном я украсила веревку, на другом фон. Я добавил небольшие штрихи, имитируя штриховку в местах пересечения элементов.

Старайтесь не рисовать вертикальные линии там, где начальный, центральный и конечный элементы соединяются друг с другом.

Добавить комментарий

Ваш адрес email не будет опубликован.
