Нанесение размеров
Вернуться на страницу «Оформление чертежей»
Нанесение размеров
согласно ГОСТ Р 21.1101-2013:
5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:
— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
— в миллиметрах — на всех остальных видах чертежей.
5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.
При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.
При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.
Нанесение размеров выполняют согласно:
ГОСТ 2.302-68* Единая система конструкторской документации. Масштабы.
ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.
При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.
Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже.
При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).
Рис. 1. Размерная цепочка (размеры)
При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).
Рис. 2. Размерная цепочка (засечки)
Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.
Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.
Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.
На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние).
Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.
Рис. 2. Размерная цепочка (отступы)
На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).
Рис. 3. Высотные отметки
Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.
На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.
На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.
На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.
1.5 Нанесение размеров (ГОСТ 2.307-68*). Правила оформления чертежа
Правила оформления чертежа
реферат
Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеж.
Правила нанесения размеров на чертежах и других технических документах на изделия всех отраслей промышленности и строительства установлены ГОСТ 2.307 – 68*. Размеры – это очень важная часть чертежа. Пропуск или ошибка хотя бы в одном из размеров делают чертеж непригодным к использованию.
Поэтому простановка размеров – одна из наиболее ответственных стадий при изготовлении чертежа.
При выполнении первых учебных чертежей студенту нужно знать основные правила нанесения размеров на чертежах.
1.5.1 Основные правила нанесения размеров
1. Различают размеры рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле), и справочные, указываемые только для большего удобства пользования чертежом.
2. Не допускается повторять размеры одного и того же элемента на разных изображениях
3. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые – в градусах, минутах и секундах, например: 4°; 10°3024.
4. Для нанесения размеров на чертежах используют размерные линии, ограничиваемые с одного или обоих концов стрелками или засечками. Размерные линии проводят параллельно объекту, размер которого указывают. Выносные линии проводят перпендикулярно размерным (рис. 3).
Рис.3
Размерные линии предпочтительно наносить вне контура изображения.
Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям.
Необходимо избегать пересечения размерных и выносных линий.
Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных линий.
При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45гр к размерным линиям, или четко наносимыми точками (рис.4).
При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать (рис.5).
Рис.4 Рис.5
5. Размерные стрелки на чертеже должны быть приблизительно одинаковыми. Форма стрелки размерной линии и примерные ее размеры указаны на рис.6. (на практике рекомендуется выполнять стрелку длиной 5Е7 мм).
Рис.6
6. Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий.
Линейные размеры на чертежах указываются в мм, а угловые – в градусах, минутах, секундах с обозначением единиц измерения, например, 1ђ12.
Размерное число высотой 5 мм наносится над размерной линией на расстоянии 0,5Е1 мм как можно ближе к ее середине (рис.
7).
Над параллельными прямыми (или концентрическими дугами) размерные числа располагаются в шахматном порядке (см. рис.7) .
Рис.7 Рис.8
Размерные числа линейных размеров при различных наклонах размерных линий располагаются, как показано на( рис.8 )
7. Если необходимо указать размер в заштрихованной зоне, то размерное число наносят на полке линии – выноски.(рис.9)
Простановка угловых размеров показана на рис.10, в заштрихованной зоне угловые размерные числа наносятся на полке линии-выноски.
Рис.9 Рис.10
8.При указании размера диаметра применяется знак, который наносится перед размерным числом (рис.11). Некоторые из вариантов простановки диаметральных размеров показаны на рис.12 и 13. |
Рис.11
Рис.12 Рис.13
9.При нанесении размера радиуса перед размерным числом помещается прописная латинская буква R (рис. 14).
Варианты простановки размеров радиусов показаны на рис.
15, 16, 17.
Рис.14 Рис.15 Рис.16 Рис.17
При большой величине радиуса центр допускается приближать к дуге, в этом случае размерная линия радиуса показывается с изломом под углом 90ђ ( см. рис. 15 ).
Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра ( см. рис. 15 и 16 ).
10. Особые случаи нанесения размеров.
Размерную линию можно обрывать в случаях, указанных на рис.18.
Рис.18 Рис.19
Размер квадрата наносится, как показано на рис.19.
11. Сфера задается знаками У?Ф или У R Ф ( рис. 20). Если сферу трудно отличить от других поверхностей, то перед размерным числом наносится слово У Сфера Ф или знак У?Ф ( рис. 21 ).
Рис.20 Рис.21

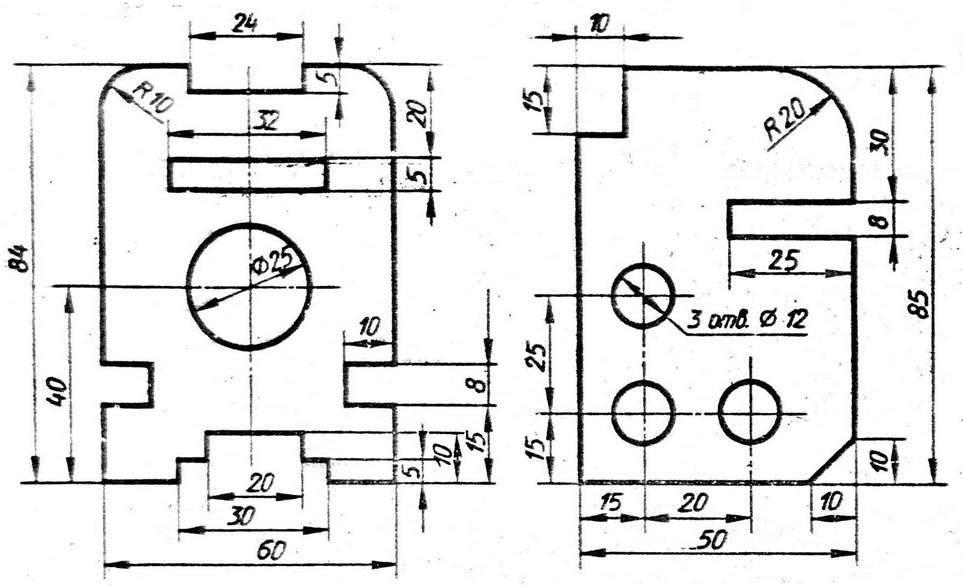

12. Размеры нескольких одинаковых элементов изделия, как правило, наносятся один раз с указанием на полке линии-выноски количества этих элементов ( рис. 22 ).
Размеры небольших конических и пирамидальных срезов (фасок) на деталях проставляются, как показано на рис.
23.
Рис. 22 Рис.23
[PDF] Drawing and Dimensioning Standards.ppt — Vanier Tech Ed
1 февраля 2018 г. | Автор: Аноним | Категория: Инженерия и технологии, Машиностроение
Стандарты черчения и проставления размеров Имя инструктора Номер курса
Planchard Copyright 2012
Стандарты прорисовки Для того, чтобы на чертежах были проставлены размеры, чтобы люди могли их понять, мы должны следовать различным стандартам простановки размеров прорисовки. Ниже приведены некоторые из них:
Planchard Copyright 2012
Учреждения по составлению стандартов ANSI – Американский национальный институт стандартов Этот институт разрабатывает технические стандарты для Северной Америки ISO – Международная организация по стандартизации – это всемирная организация, которая разрабатывает технические стандарты с участием примерно 100 стран.
Planchard Copyright 2012
Учреждения по составлению стандартов DIN – Немецкий институт стандартов – Немецкий институт стандартов разработал множество стандартов, используемых во всем мире, таких как стандарты для фотопленки.
JIS — Японский промышленный стандарт — создан после Второй мировой войны для японских стандартов.
Planchard Copyright 2012
Учреждения по разработке стандартов BSI — Британский институт стандартов — национальная организация по стандартизации Великобритании и влиятельный член ISO. ГОСТ – Государственные стандарты Государственные стандарты охватывают более 20 отраслей, включая нефтяную, химическую, горнодобывающую и минерально-сырьевую промышленность, энергетическое и электротехническое оборудование и нефтегазовую продукцию. Этот свод стандартов был принят Содружеством Независимых Государств (СНГ) и находится в ведении Евроазиатского совета по стандартизации, метрологии и сертификации (EASC).
Planchard Copyright 2012
Учреждения по разработке стандартов GB — Guojia Biaozhun, Стандарты — набор обязательных и рекомендуемых стандартов, регулируемых SAC (Управление по стандартизации Китая). Каждый стандарт GB имеет номер стандарта GB, за которым следует год выпуска.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры Нанесение размеров: это процесс определения размера, формы и расположения геометрических элементов и компонентов на инженерном чертеже. В чертежах используются два основных типа размеров: Размерные размеры – размер отверстий и размер элементов. Размеры расположения – расположение отверстий.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Размер на чертеже состоит из следующих элементов: размерной стрелки, размерной линии, значения размера и выносной линии. Planchard Copyright 2012
Чертежные стандарты ANSI Размеры
Стрелки используются для окончания размерных линий. Точки стрелок на линии выноски должны соприкасаться с характерной линией. Стандартное соотношение размеров всех стрелок на механических чертежах составляет ~2,5:1 (длина к ширине). Planchard Copyright 2012
Чертежные стандарты ANSI Выносная линия размеров — вытягивается из вида для обозначения ребер, на которые ссылается размерная линия.
Вставьте пробел, чтобы люди не путались между Характерной линией и выносной линией (стандарт ANSI).
Двойные размеры – Основные блоки – IPS; Вторичные единицы (MMGS).
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Помните: размер положения определяет расположение отверстий или других элементов детали. Размерный размер включает радиус, диаметр, длину, ширину, толщину и т. д. Planchard Copyright 2012
Чертежные стандарты ANSI Размеры Размер на выноске — это линия выноски, используемая для указания диаметра или радиуса.
Линейный размер — это размер, расположенный горизонтально или вертикально по отношению к плоскости размеров. Planchard Copyright 2012
Стандарты черчения ANSI Размеры Размер дуги всегда определяется ее радиусом. Стандарты ANSI требуют, чтобы перед размером радиуса стояла буква (символ) R, как показано на рисунке.
Угловой размер используется для указания количества градусов между двумя линиями.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Точка или центр дуги или окружности обычно измеряется от двух обработанных поверхностей.
Метод определения центра предпочтительнее углового измерения. Как показано, центр окружности и дуги можно легко найти, разметив вертикальные и горизонтальные осевые линии на обработанных поверхностях. Planchard Copyright 2012
Чертежные стандарты ANSI Размеры
Если несколько отверстий должны быть расположены на равном расстоянии друг от друга по окружности, то точное расположение первого отверстия определяется размером положения. Чтобы найти оставшиеся отверстия, за размером расположения следует 1.) диаметр отверстий, 2.) количество отверстий и 3.) затем обозначение EQUALLY SPACED или «EQ SP», как показано на рисунке. Planchard Copyright 2012
Чертежные стандарты ANSI Размеры
Отверстия часто имеют размеры по отношению друг к другу и к готовой поверхности. Размеры обычно даются в таких случаях в зависимости от формы отверстий, то есть квадратной, круглой или вытянутой. Предпочтительный способ размещения этих размеров, как показано на рисунке. Planchard Copyright 2012
Стандарты черчения ANSI Размеры •
Существует два основных типа систем размеров, используемых при создании деталей и чертежей – –
Метрическая система США (IPS) (MMGS)
* Стандарты размеров основаны на ASME Y14.
5-2009.
Planchard Copyright 2012
Стандарты чертежей ANSI Размеры •
В системе США используется десятичное значение в дюймах. Когда используется десятичная дюймовая система, ноль не используется слева от десятичной точки для значений менее одного дюйма, а нули в конце используются, как показано на рисунке. Ведущий ноль
Нуль в конце
Planchard Copyright 2012
Стандарты составления ANSI Размеры • Метрическая система обычно выражается в миллиметрах и округляется до ближайшего целого числа – Как показано, нулей в конце нет. Ведущий ноль
Конечный нуль
Planchard Copyright 2012
Чертежные стандарты ANSI Размеры
Рабочие чертежи обычно рисуются со всеми размерами в США или со всеми метрическими размерами. Иногда для изготовления объекта требуется как американская, так и метрическая система измерения. Может потребоваться двойное измерение. Необязательные вторичные единицы обычно отображаются в квадратных скобках [ ].
Planchard Copyright 2012
Стандарты черчения ANSI Размеры Размеры отверстий используются для обозначения информации о просверленных отверстиях с помощью изогнутой линии выноски, как показано на рисунке.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры Размеры отверстий используются для обозначения информации о просверленных отверстиях с помощью изогнутой линии выноски, как показано на рисунке.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры
Размещение линейных размеров – порядок предпочтения. Если на чертежном виде недостаточно места между выносными линиями для размещения либо значения размера, либо размерных линий, расположите внешние выносные линии, как показано на рисунке.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Линейное проставление размеров — простановка размеров по ординатам также известна как простановка размеров в базе или простановка базовых линий — используется, когда расположение элементов должно контролироваться из общей опорной точки или плоскости.
– Базовые размеры гарантируют, что допуски при производстве не складываются.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Линейное проставление размеров – простановка размеров от элемента к элементу называется цепным простановкой размеров. Цепное измерение обычно используется и легко вставляется.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Линейные размеры – цепочки размеров следует использовать только в том случае, если накопление допусков не повлияет на функцию объекта. – Посмотрите два примера!
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Контрольный список размеров Каждый размер должен быть написан четко и иметь только один способ интерпретации. Элемент должен быть измерен только один раз. Размеры и выносные линии не должны пересекаться. Каждая функция должна иметь размеры. Размеры элементов или поверхностей должны быть выполнены с логической точкой отсчета.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Контрольный список размеров Элементы размеров на виде должны четко показывать его истинную форму.
Необходимо предусмотреть достаточно места, чтобы избежать скопления людей и неправильного толкования. Выносные линии и линии объекта не должны перекрываться. Размеры должны быть размещены вне детали. Осевые линии или метки должны использоваться на всех кругах и отверстиях. Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Контрольный список размеров – выносные линии не пересекаются, если ситуация не является неизбежной. – Размерный текст в шахматном порядке. – Наибольший размер расположен дальше всего от профиля. – Размеры должны быть равномерно распределены и сгруппированы.
Planchard Copyright 2012
Стандарты черчения ANSI Размеры • Контрольный список размеров – стрелки не перекрываются. – Разорвать выносные линии, которые пересекаются рядом с наконечником стрелки. – Переверните стрелки внутрь, если это необходимо для комнаты. – Переместите размеры на вид, отображающий контур элемента. – Убедитесь, что учтены все размеры.
Planchard Copyright 2012
