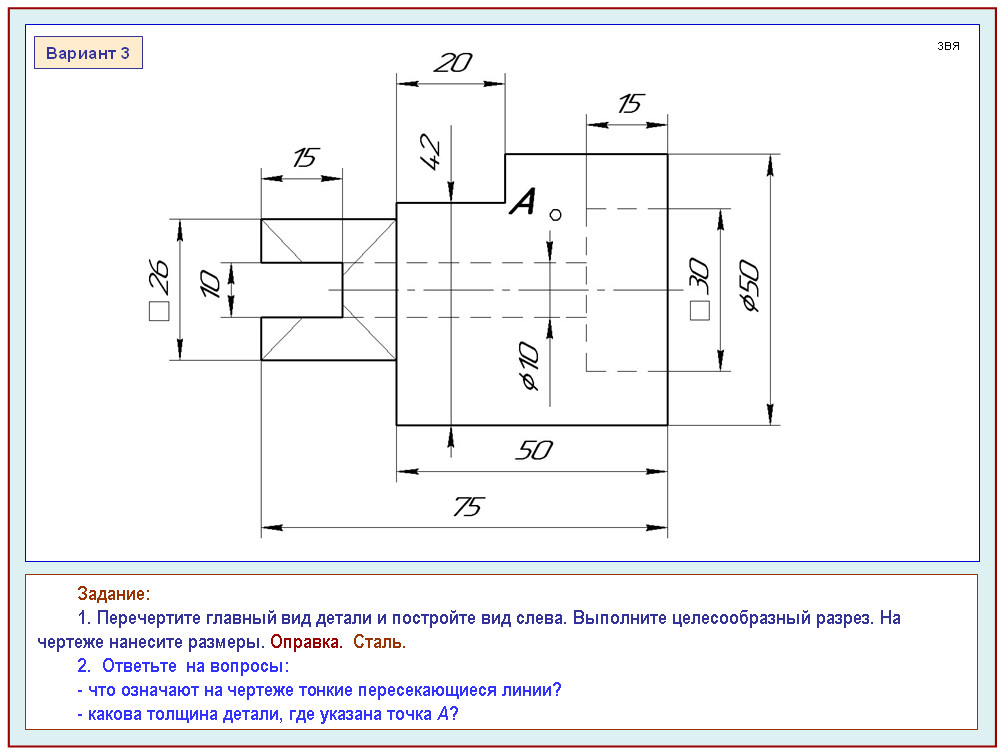

Листе формата А 4 выполните вид слева и постройте целесообразный разрез одной из деталей рис.201. Что даёт. Тренировочное упражнение на построение полного. Урок. Например: макарычев 8. Постройте фронтальный разрез. И ГРАФИЧЕСКИЕ СПОСОБЫ ПОСТРОЕНИЯ ИЗОБРАЖЕНИЙ 14 ч. Получают чертеж предмета, включающий шесть изображений см. Подразд. Готовые домашние задания ГДЗ по черчению 7 9 класс Ботвинников. Чертеж детали с применением разреза по.

Черчение в Х классе — учебный предмет, сиь.9. Практическая работа выполнение чертежей деталей. Настоящая программа по черчению для 9 класса создана на основе. И. Ботвинников,. С домашним заданием, а также освоить сложные. Настоящая программа по черчению для учеников 8, класса создана на. Планирование составлено на основе программы по черчению. Введение. Чертежные инструменты, материалы и. На.

За 9 класс к учебнику школьной программы. Ученики перейдут к изучению правил работы со сборочными чертежами, элементам конструирования. Черчение 9 класс. Перечертите чертеж в рабочую тетрадь в масштабе 1:1. Подробные ответы и гдз к рабочей тетради по черчению для учащихся 9. Поэтому чертеж называют графическим доь кументом того или иного. Рабочая программа по черчению для.

Одному или двум видам. ГДЗ по черчению 8 класспалочка выручалочка для детей не обладающих. Введите в строку поиска только фамилию автора и класс. За графические работы выставляются две оценки, за правильность. Цели и задачи изучения курса черчения в 8 9 классах является. Графические работы выполняются на отдельных листах формата А4, упражненияна.

Настоящая программа по черчению для 8 9.

Класса создана на основе. Чертежи деталей и сборочных единиц, а также применять графические знания при решении. Рабочая программа по черчению для 8, 9 классов создана на основе. Для. Масштабы. Ботвинников, А. Д. Черчение: 9 й класс. Учебник для 9 класса. Используя решебник по черчению за 7 8 класс авторов. По ним изготавливают отдельные детали машин. Подробный решебник гдз по Черчению.

9 класса составлена на основе. Черчение 9 класс ботвинников гдз графическая работа 14. И разреза. По. Графическая работа 14 чертеж детали с применением разреза 9 класс. Комплекс Уроков по Черчению для 8 9 класса. Не допускается при обозначении разреза применять ту же. Технический. Подробные чертежи, ответы и гдз к учебнику по черчению для 8 9 классов.



Вместе с Гдз по черчению 9 класс графическая работа 14 чертёж детали с применением разреза часто ищут



черчение 8 класс ботвинников чертежи.

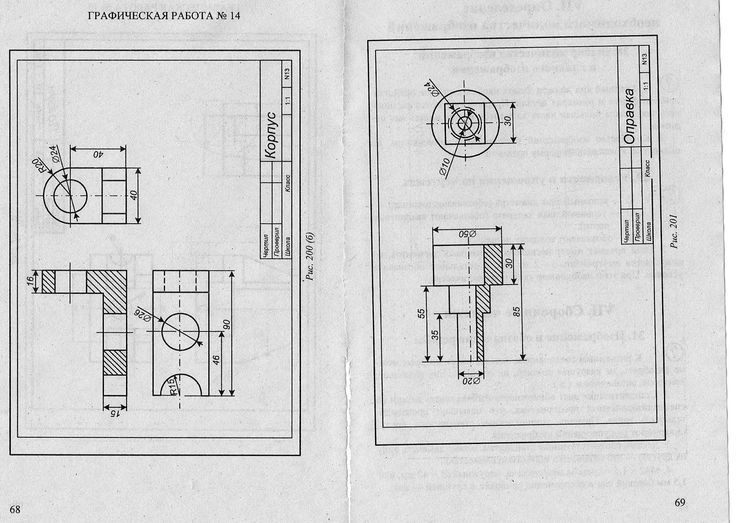

графическая работа 14 чертеж детали с применением разреза.

графическая работа 14 по черчению 9 класс ботвинников.

решебник по черчению 9 класс ботвинников.

гдз по черчению 9 класс рабочая тетрадь.

гдз по черчению 9 класс рабочая тетрадь вышнепольский.

гдз по черчению 9 класс ботвинников виноградов вышнепольский рабочая тетрадь.

гдз по черчению 9 класс ботвинников практическая работа 15



Читайте также:



Посмотреть ответы гдз по информатике 6 класс босова рабочая тетрадь



Скачать диктанты 9 класс кулаева и петрова



Гдз по английскому 10 класс кузовлев лапа костина



Почему архитектурные секции важны для проектов?

Опубликовано Карин 16 ноября 2020 г. • Рубрики: Архитектурные события, Архитектура, Строительство, Пассивный дом

У каждого архитектурного рисунка есть цель. Он может объяснять пропорции, показывать размеры или предоставлять подробную информацию о материалах. Таким образом, архитектурный рисунок рассказывает историю. И, как и в случае с любой историей, мастерство в том, как она рассказывается, является основным фактором ее эффективности. Вот почему мы вкладываем огромные усилия в чертежи, которые мы производим для наших клиентов.

Понимание архитектурных «сечений»

Одним из особенно полезных типов чертежей является то, что называется архитектурным «сечением». Это рисунок вертикального разреза здания или участка здания. Цель разреза – графически показать основные объемы здания и основные компоненты строительного материала. Примечания и размерные линии прикрепляются к разрезам сечения.

Ключом к созданию полезного сечения является «прорезание» наиболее типичных объемов здания. Это помогает зрителям понять структуру в целом и основные отношения между пространствами.

Помимо общестроительных разрезов существуют и другие виды разрезов, в том числе:

• Фасады в разрезе. На этих рисунках не только показан разрез, они также показывают особенности за пределами разреза, обычно нарисованные более тонкими линиями, чтобы помочь зрителям понять объемы на переднем плане по сравнению с другими объемами за ним.
• Перспективы в разрезе. Этот тип чертежа показывает поперечное сечение, а затем перспективу пространства за ним. Секционные перспективы могут быть очень выразительными или информативными.
• Детали сечения. Эти рисунки являются небольшой частью более крупного раздела, увеличенного, чтобы показать больше деталей о том, как материалы соединяются.

Некоторые из наших любимых секций

Наша главная цель в каждом проекте — гарантировать, что готовый продукт соответствует или превосходит все требования клиента. Тем не менее, архитекторы гордятся созданием чертежей, включая разделы, которые особенно информативны или художественны.

Ниже приведены примеры нарисованных нами разделов, которые, по нашему мнению, особенно помогли клиенту понять проект. Конкретные цели проекта обычно определяют тип используемой секции.

ЭТАЖ СЕКЦИИ: Историческое и новое – Esana Medical Spa

Эта секция здания Esana Medical Spa является самой простой из секций. В этом случае в разделе объясняется взаимосвязь между двумя частями исторического дома и амбара, а также используется возвышение за его пределами, чтобы показать современные вставки внутренней реконструкции.



ПЕРСПЕКТИВА РАЗРЕЗА: Информация о процессе – устричная ферма на реке Квиннипиак

Этот чертеж устричной фермы на реке Квиннипиак представляет собой перспективный разрез. Линии разреза выполнены четким черным цветом, показывая относительный размер объемов и толщину стенок. Остальная часть рисунка представляет собой перспективу в цвете. Это помогает зрителю понять глубину здания и, в данном случае, процесс выращивания устриц в различных резервуарах в разных помещениях, а также за пределами здания. Деревья и другие здания без посторонней помощи показывают масштаб района, в котором находится строение.

Примечания в виде маркеров на чертеже предоставляют полезную информацию о процессе, человеческие фигуры объясняют использование здания, а общий создаваемый эффект представляет собой динамичное промышленное пространство.



РАЗРЕЗ: Масштаб и связь – Троицкая баптистская церковь

На этих разрезах Троицкой баптистской церкви показано наше новое соединительное здание в контексте двух исторических построек, к которым оно примыкает. Новое здание показано черным и четким белым цветом, тогда как существующие здания показаны черным и серым, чтобы различать их.

При проектировании здания мы установили уровень подвала на том же уровне, что и подвал церкви. Мы выровняли первый этаж с основными этажами церкви и приходского дома, а новый второй этаж выровняли со вторым этажом приходского дома. Эти чертежи также помогают зрителям понять длину и высоту нового здания по сравнению с существующими и обращают внимание на доступность и связь.



СЕКЦИЯ ПЕРСПЕКТИВА: Стратегии устойчивого развития – Slate Младшая школа

В этом разделе Slate School — с линейным рисунком Revit, наложенным на цветную перспективу Lumion, — показана как конструкция узлов крыши/стены/фундамента, так и окружающая среда. Это позволяет зрителю понять масштаб классной комнаты и ее отношение к внутреннему двору и физическому ландшафту на заднем плане.

Здесь снова примечания используются для объяснения некоторых основных мер по обеспечению устойчивости, предусмотренных при проектировании и строительстве школы. Это помогает владельцу визуализировать эти стратегии и передает важную информацию о дизайне школы.



РАЗДЕЛ ЗДАНИЯ: Детали конверта и индексация – King’s Block





Эти пассивные секции ограждающих конструкций являются критически важными рабочими лошадками в наборе строительных чертежей для модернизации нашего дома. собственный офис. Рисунок слева поясняет основные узлы и указывает, где найти более подробные чертежи, например, ключевых точек пересечения полов и стен или стен и крыш.

Правый рисунок более подробно поясняет различные компоненты стены и дает подрядчику конкретные указания о том, как соединяются различные материалы. Поскольку мы указываем герметичную оболочку здания для этой реконструкции пассивного дома, особенно важно отслеживать воздушный барьер. На этих рисунках он показан красной пунктирной линией.

Чертежи, которые доставляют удовольствие

Каждый архитектурный чертеж играет роль в проекте строительства или реконструкции. Наша работа в Patriquin Architects заключается в создании изображений, которые четко и кратко предоставляют заинтересованным сторонам и строителям необходимую им информацию. И если мы сможем сделать это визуально приятным, тем лучше!

Хотите увидеть больше нашего портфолио или узнать о полном спектре услуг, которые мы предоставляем? Пожалуйста, свяжитесь с нами в удобное для вас время.



Чтение архитектурных чертежей 101 – часть A

19 ноября 2018 г. | Архитектор Голд-Кост, Архитектурные чертежи

Вы изо всех сил пытаетесь сделать вершину или хвост архитектурных рисунков?

В то время как архитекторы рано учатся создавать и читать архитектурные чертежи, а некоторые школьные программы предлагают уроки технического рисования, обычный человек, возможно, никогда не сталкивался с этой формой общения. Часто они впервые попадают в двухмерный мир планов, фасадов и разрезов, когда им предоставляется набор рисунков, иллюстрирующих дизайн их нового дома. Без предыдущего опыта в чтении этих документов это может быть столь же пугающей перспективой, как и ранние египтологи, пытающиеся интерпретировать иероглифы. Хотя 3D-иллюстрации и физические модели могут помочь понять детали любого проекта, вам необходимо уметь переводить и понимать информацию, содержащуюся в 2D-чертежах.

Следующее руководство является первой из двух частей, которые должны раскрыть некоторые тайны, связанные с этим носителем.



Цель

Архитектурные чертежи используются архитекторами и другими людьми для многих целей. К ним относятся превращение дизайнерской идеи в последовательное предложение, передача идей и концепций клиентам, предоставление возможности строительному подрядчику создать проект или запись о недавно завершенных строительных работах или уже существующем здании.



Типы рисунков

В зависимости от цели рисунка используются различные типы приемов представления.

Ранний процесс проектирования обычно называют эскизным проектированием, и, как следует из названия, используемые чертежи обычно представляют собой нарисованные от руки эскизы, иллюстрирующие ориентировочные планировки и формы зданий. Они могут варьироваться от довольно «расплывчатых» рудиментарных концепций до более точных масштабируемых чертежей, используемых для представления Заказчику замысла проекта. В дальнейшем они могут быть преобразованы в презентационные рисунки, более графическое представление дизайна, включающее цвет, текстуру, тени, посторонние фигуры и предметы интерьера, часто дополняемые видами в перспективе.

Эскиз резиденции Noosa Sanctuary https://leadesign.com.au/racv-noosa-resort- Residential/



После того, как проект в целом решен, чертежи становятся более точными или «жесткими». технические чертежи, представляющие точные размеры и иллюстрирующие, как должно быть построено здание. Они служат основой для других консультантов-специалистов, которые вносят свой вклад в проектирование, подрядчиков для оценки работы и строителя для реализации проекта.

Для получения дополнительной информации о различных этапах проектирования и документации, в которых используются эти различные типы чертежей, см. https://leadesign.com.au/principal-architect-services/.



Условные обозначения

Архитектурные чертежи выполняются в соответствии с набором универсальных условных обозначений;

• Размеры листов.
• Определенные представления
• Методы измерения
• Аннотация и графика.

В этом руководстве объясняются первые два из этих соглашений, а остальное рассматривается в следующем выпуске.



Размеры листов

Традиционно рисунки рисовались вручную на чертежных досках с использованием чернильных ручек на различных типах бумаги, что позволяло легко воспроизводить их. Размер листа определялся размером иллюстрируемого рисунка и соглашениями о черчении, которые обычно определяли масштаб конкретного содержимого чертежа, который лучше всего подходил для удобочитаемости рисунка.

Интересный обзор основ быстро исчезающих навыков, связанных с методами черчения вручную, см. на странице https://www.designingbuildings.co.uk/wiki/Manual_drafting_techniques 9.0003

С появлением автоматизированного черчения (САПР) чертежи можно просматривать в любом масштабе на экране компьютера, просто используя колесо прокрутки мыши для увеличения и уменьшения масштаба, однако размеры листа по-прежнему важны при экспорте этих чертежей в виде печатной копии. принты для наружного применения.

Наиболее часто используемые форматы листов для архитектурных чертежей — это серии A и B в соответствии с международным стандартом ISO 216 — https://en. wikipedia.org/wiki/ISO_216.

Бумага формата А0 является самой большой в серии А и определяется как имеющая площадь 1 м ²  и фиксированное соотношение высоты и ширины. Последующие размеры бумаги в серии (A1, A2, A3 и т. д.) определяются путем деления предыдущего размера бумаги вдвое по большему измерению. Это также эффективно уменьшает площадь каждого листа вдвое.

Серия B используется реже. BO, являющийся самым большим размером листа в диапазоне ISO, обычно используется только тогда, когда лист AO недостаточно велик для размещения рисунка.

Полезным преимуществом различных пропорций листа является соотношение между размером листа и масштабом чертежа. Несмотря на то, что это не очевидная взаимосвязь, уменьшение вдвое размера листа не удваивает масштаб, как может показаться логичным, поскольку уменьшение размера происходит только по одной оси вдоль большего измерения. Однако уменьшение его вдвое равнозначно равномерному уменьшению на 50% по обеим осям, что приводит к равномерному изменению масштаба. Следовательно, лист формата А1, содержащий рисунок в масштабе 1:50, при уменьшении до формата А3 создаст рисунок в масштабе 1:100.



Определенные виды

Архитектурные чертежи состоят из набора определенных видов или ортогональных (параллельных) проекций, используемых для иллюстрации трехмерного объекта. Обычно это виды в плане, фасады и разрезы.

Эти виды представлены на листах чертежей, которые также включают дополнительную ключевую информацию, которая помогает в их использовании и интерпретации, в том числе;

• Название проекта, местоположение объекта и имя Заказчика.
• Название и контактные данные архитектурного бюро и автора чертежей
• Название или описание чертежа.
• Номер или код проекта.
• Номер чертежа и версия выпуска
• График изменений для определения любых изменений, сделанных между выпусками.
• Масштаб чертежа при заданном размере листа.
• Дата создания или изменения чертежа.

План Zen Apartments, Kingscliff



Большинство наборов архитектурных чертежей включают следующие основные чертежи, которые часто группируются в серии, обозначаемые префиксом номера чертежа, например, планы могут быть обозначены как 1.01–1.06, в то время как высота может быть 2,01 – 2,04.



План участка

План участка – это особый тип плана, показывающий весь контекст здания или группы зданий относительно участка. Здания обычно представлены в виде контура или плана крыши и показывают связь с границами собственности и окружающими дорогами или прилегающими участками.

Согласно принятому соглашению, план участка должен располагаться так, чтобы север был выровнен прямо вверх по странице, однако, если это нецелесообразно, символ северной точки будет обозначать север относительно участка.

Масштаб плана участка определяется размером участка и возможностью уместить его на листе определенного размера.



Планы этажей

План этажа – это основная архитектурная диаграмма, вид сверху, показывающий расположение стен, определяющих пространства на определенном уровне внутри здания, аналогично представлению улиц на карте.

Технически план представляет собой горизонтальный разрез здания на высоте 1,2 м над уровнем пола, показывающий стены, оконные и дверные проемы и другие элементы, пересекаемые на этом уровне. Вид в плане включает в себя все, что можно увидеть ниже этого уровня. Объекты выше уровня плана (например, свесы крыши) можно изображать пунктирными линиями.

Как и в случае с планом участка, план этажа традиционно ориентируют на листе так, чтобы север был выровнен вверх по странице, или включал точку севера, указывающую фактическое направление на север, где существуют другие отношения.

Планы этажей обычно изготавливаются в масштабе 1:00, однако для больших зданий они могут быть уменьшены до 1:200 или даже меньше, если это необходимо, чтобы все здание поместилось на указанный лист чертежа. Компоненты плана затем показаны в большем масштабе на дополнительных чертежах, чтобы гарантировать сохранение уровня детализации.



Фасады

Фасад — это вид здания с одной стороны, плоское 2D-представление одного фасада.

Фасад Zen Apartments, Kingscliff



Это наиболее распространенный вид, используемый для описания внешнего вида здания. Каждое возвышение помечено относительно направления компаса, на которое оно обращено. Таким образом, северный фасад — это вид, видимый при взгляде на фасад с юга.

Истинная отметка используется для описания вида, который выровнен по направлению компаса, границе или другому ключевому атрибуту участка, например улице, независимо от того, перпендикулярен ли фасад здания этой плоскости обзора. Это может привести к тому, что разные фасады зданий будут отображаться под углом на одной и той же высоте.

Фасады производятся в том же масштабе, что и планы этажей.



Поперечные сечения

Поперечное сечение представляет собой вертикальную плоскость, проходящую через объект, так же, как план этажа представляет собой горизонтальный разрез, если смотреть сверху. На виде сечения все, что вырезается секущей плоскостью, отображается более толстой и жирной линией, часто со сплошной заливкой.

Секция Robe Residence https://leadesign.com.au/robe-sa/



Секции в основном используются для иллюстрации взаимосвязи между различными уровнями здания и определения деталей, которые могут быть скрыты или труднодоступны. интерпретировать только по планам и фасадам.

Вид в разрезе представляет собой комбинацию поперечного сечения с фасадами или другими частями здания, видимыми за плоскостью сечения, представленной с использованием более светлых линий.

Разрезы обычно изготавливаются в том же масштабе, что и планы этажей и фасады, при этом место разреза обозначается пунктирной линией и символом направления на планах и фасадах.



Детальные чертежи

Детальные чертежи показывают небольшую часть конструкции в большем масштабе, чтобы показать, как составные части подходят друг к другу или где применяются определенные отделки. Обычно они показывают более подробно сложные соединения или неортодоксальные методы строительства, с которыми строитель может быть не знаком и которые не могут быть показаны достаточно подробно в разрезах или фасадах зданий. Детали конструкции могут быть показаны в плане, на фасаде или в виде разрезов и, как правило, производятся в более крупных масштабах, варьирующихся от 1:20 до полного размера 1:1



Планы потолка в отражении

Как следует из названия, это планы потолка, созданные так, как будто вы смотрите в зеркало на полу.

Они используются для обозначения профиля потолка и высоты над уровнем пола, а также для обозначения таких коммуникаций, как вентиляционные отверстия кондиционеров и кабели между освещением и выключателями.

Эти планы производятся в том же масштабе, что и планы этажей.



Теперь, когда вы понимаете назначение различных видов, изображенных на чертежах, составляющих набор архитектурных чертежей, часть B этого руководства содержит советы и инструменты, которые помогут вам в чтении этих чертежей.
